Page 486 of 818

4844-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E■

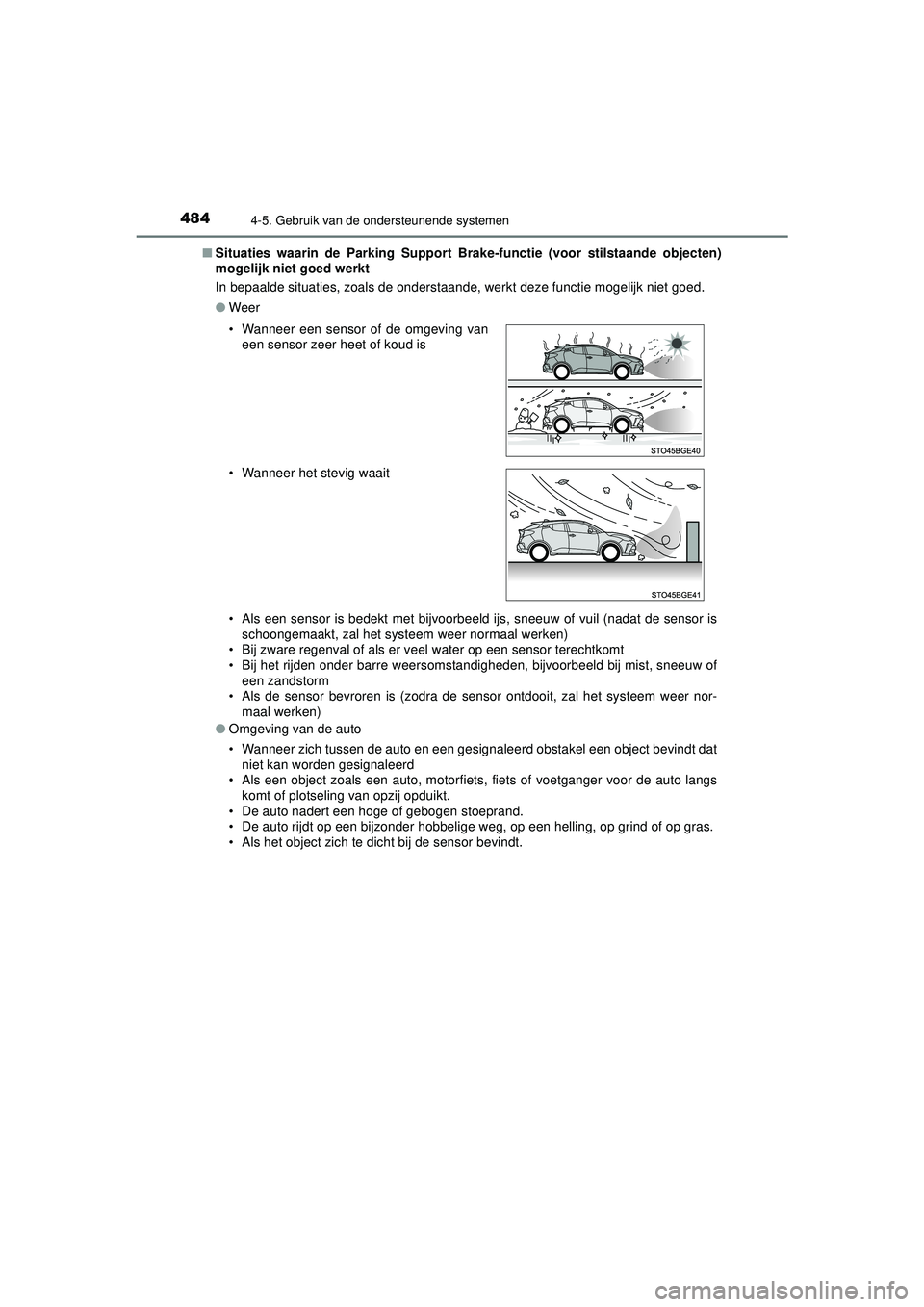

Situaties waarin de Parking Support Br ake-functie (voor stilstaande objecten)
mogelijk niet goed werkt
In bepaalde situaties, zoals de onderstaande, werkt deze functie mogelijk niet goed.
● Weer
• Als een sensor is bedekt met bijvoorbeeld ijs, sneeuw of vuil (nadat de sensor is
schoongemaakt, zal het systeem weer normaal werken)
• Bij zware regenval of als er veel water op een sensor terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of
een zandstorm
• Als de sensor bevroren is (zodra de sens or ontdooit, zal het systeem weer nor-
maal werken)
● Omgeving van de auto
• Wanneer zich tussen de auto en een gesignaleerd obstakel een object bevindt dat
niet kan worden gesignaleerd
• Als een object zoals een auto, motorfiets, fiets of voetganger voor de auto langs komt of plotseling van opzij opduikt.
• De auto nadert een hoge of gebogen stoeprand.
• De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op gras.
• Als het object zich te dicht bij de sensor bevindt. • Wanneer een sensor of de omgeving van een sensor zeer heet of koud is
• Wanneer het stevig waait
C-HR_HV_OM_Europe_OM10566E.book Page 48 4 Tuesday, October 20, 2020 9:44 AM

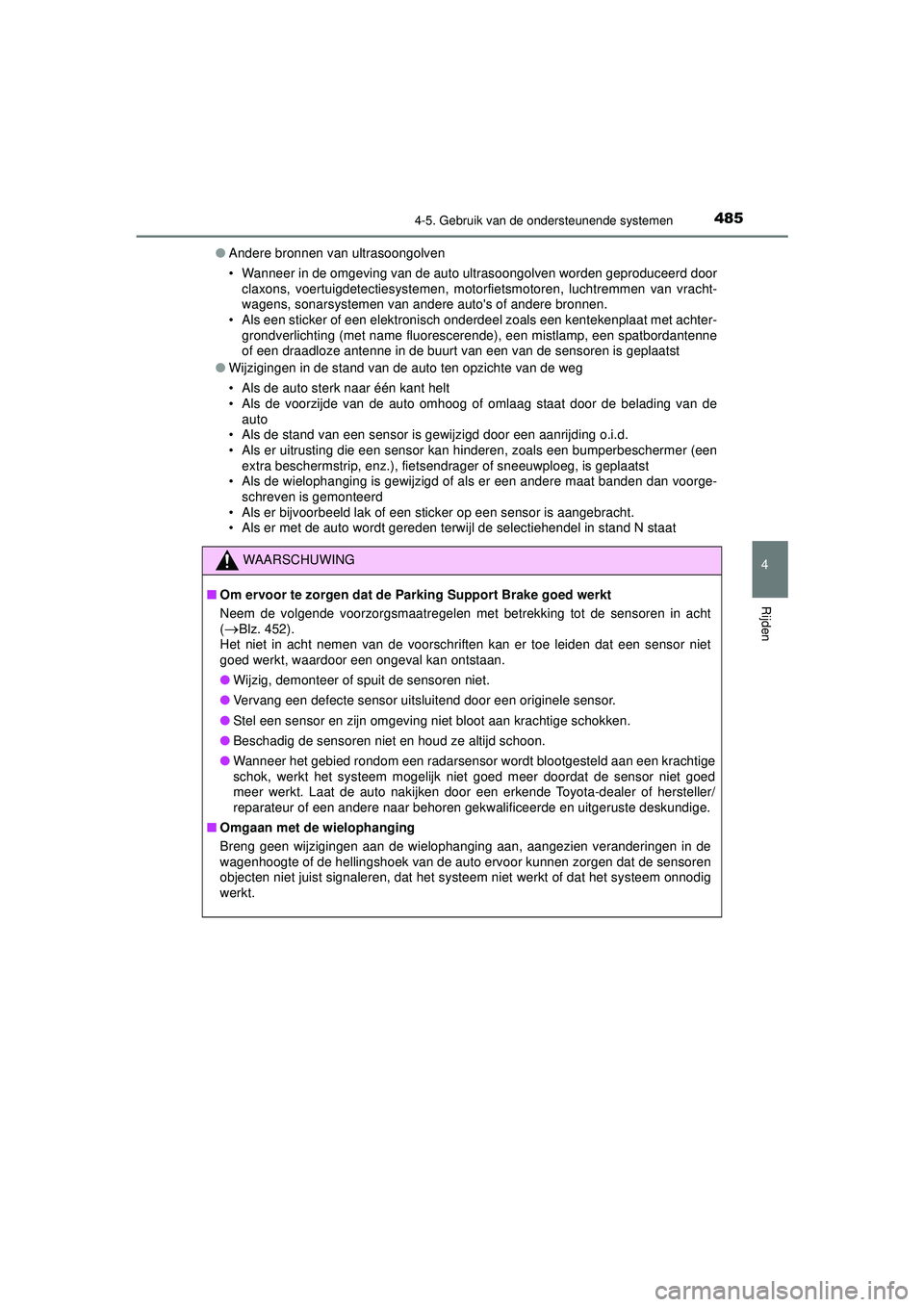

Page 487 of 818

4854-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E●
Andere bronnen van ultrasoongolven
• Wanneer in de omgeving van de auto ultrasoongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motorfietsmotoren, luchtremmen van vracht-
wagens, sonarsystemen van andere auto's of andere bronnen.
• Als een sticker of een elektronisch onderdeel zoals een kentekenplaat met achter- grondverlichting (met name fluorescerende), een mistlamp, een spatbordantenne
of een draadloze antenne in de buurt van een van de sensoren is geplaatst
● Wijzigingen in de stand van de auto ten opzichte van de weg
• Als de auto sterk naar één kant helt
• Als de voorzijde van de auto omhoog of omlaag staat door de belading van de
auto
• Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
• Als er uitrusting die een sensor kan hinderen, zoals een bumperbeschermer (een
extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is geplaatst
• Als de wielophanging is gewijzigd of als er een andere maat banden dan voorge-
schreven is gemonteerd
• Als er bijvoorbeeld lak of een sticker op een sensor is aangebracht.
• Als er met de auto wordt gereden terwijl de selectiehendel in stand N staat
WAARSCHUWING
■ Om ervoor te zorgen dat de Pa rking Support Brake goed werkt
Neem de volgende voorzorgsmaatregelen met betrekking tot de sensoren in acht
(
Blz. 452).
Het niet in acht nemen van de voorschriften kan er toe leiden dat een sensor niet
goed werkt, waardoor een ongeval kan ontstaan.
● Wijzig, demonteer of spuit de sensoren niet.
● Vervang een defecte sensor uitsluitend door een originele sensor.
● Stel een sensor en zijn omgeving niet bloot aan krachtige schokken.
● Beschadig de sensoren niet en houd ze altijd schoon.
● Wanneer het gebied rondom een radarsensor wordt blootgesteld aan een krachtige
schok, werkt het systeem mogelijk niet goed meer doordat de sensor niet goed
meer werkt. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Omgaan met de wielophanging
Breng geen wijzigingen aan de wielophanging aan, aangezien veranderingen in de
wagenhoogte of de hellingshoek van de auto ervoor kunnen zorgen dat de sensoren
objecten niet juist signaleren, dat het syst eem niet werkt of dat het systeem onnodig
werkt.
C-HR_HV_OM_Europe_OM10566E.book Page 48 5 Tuesday, October 20, 2020 9:44 AM
Page 488 of 818

4864-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E

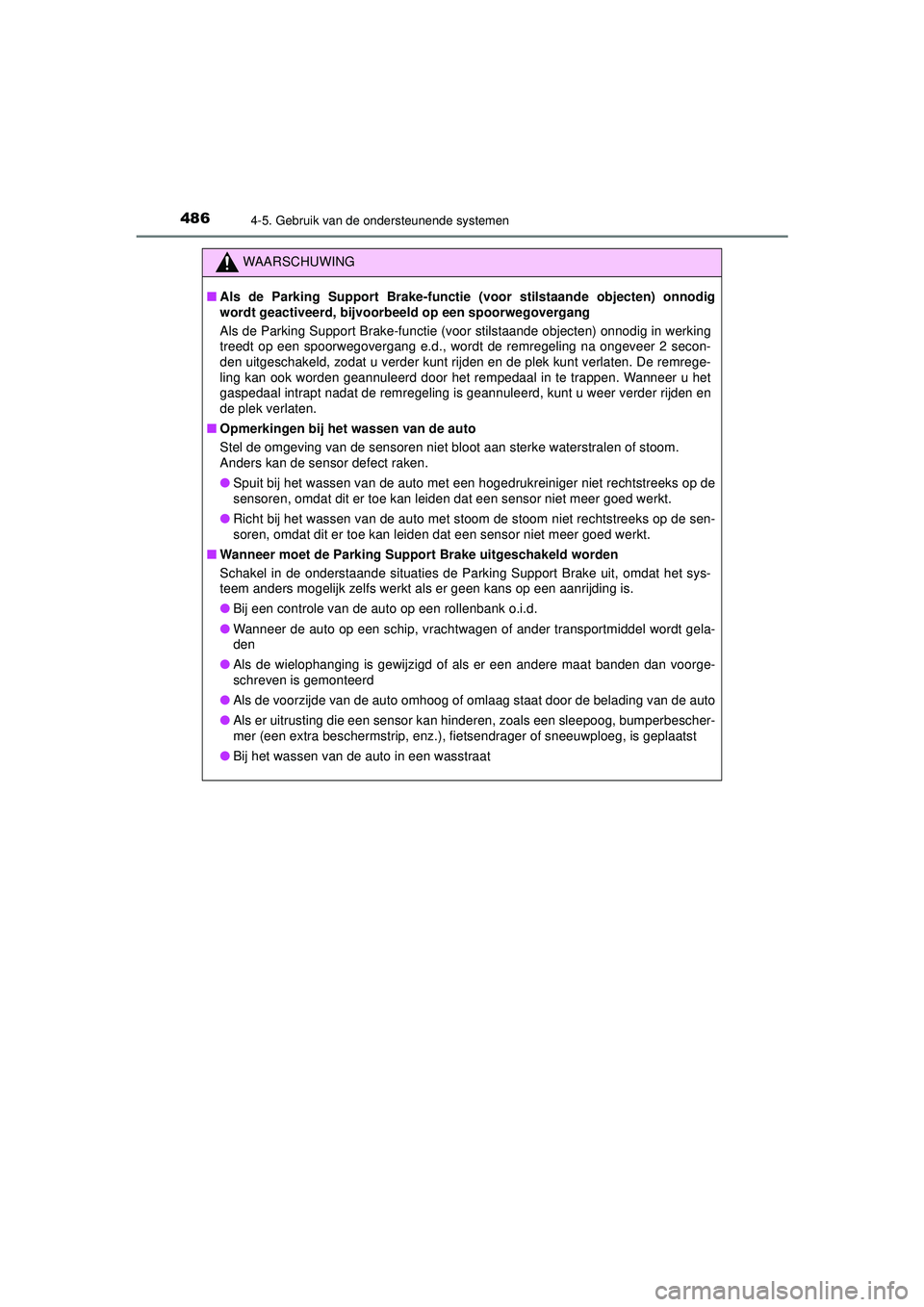

WAARSCHUWING
■Als de Parking Support Brake-functie (voor stilstaande objecten) onnodig
wordt geactiveerd, bijvoorbeeld op een spoorwegovergang
Als de Parking Support Brake-functie (voor stilstaande objecten) onnodig in werking
treedt op een spoorwegovergang e.d., wordt de remregeling na ongeveer 2 secon-
den uitgeschakeld, zodat u verder kunt rijden en de plek kunt verlaten. De remrege-
ling kan ook worden geannuleerd door het rempedaal in te trappen. Wanneer u het
gaspedaal intrapt nadat de remregeling is gean nuleerd, kunt u weer verder rijden en
de plek verlaten.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
● Spuit bij het wassen van de auto met een hogedrukreiniger niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden dat een sensor niet meer goed werkt.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op de sen-
soren, omdat dit er toe kan leiden dat een sensor niet meer goed werkt.
■ Wanneer moet de Parking Supp ort Brake uitgeschakeld worden
Schakel in de onderstaande situaties de Parking Support Brake uit, omdat het sys-
teem anders mogelijk zelfs werkt als er geen kans op een aanrijding is.
● Bij een controle van de auto op een rollenbank o.i.d.
● Wanneer de auto op een schip, vrachtwagen of ander transportmiddel wordt gela-
den
● Als de wielophanging is gewijzigd of als er een andere maat banden dan voorge-
schreven is gemonteerd
● Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
● Als er uitrusting die een sensor kan hinderen, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is geplaatst
● Bij het wassen van de auto in een wasstraat
C-HR_HV_OM_Europe_OM10566E.book Page 48 6 Tuesday, October 20, 2020 9:44 AM
Page 489 of 818

487
4
4-5. Gebruik van de ondersteunende systemen
Rijden
C-HR_HV_OM_Europe_OM10566E

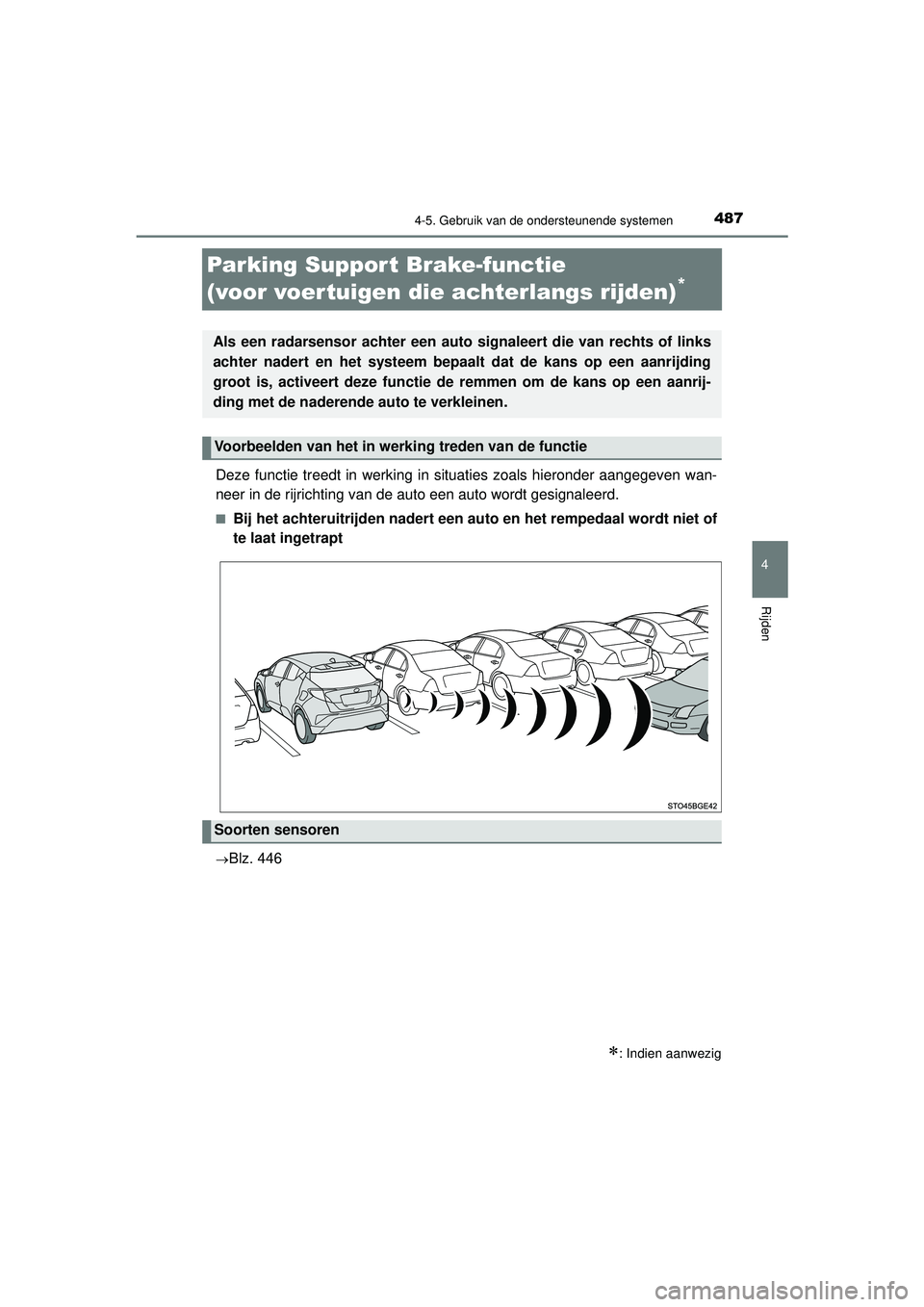

Parking Suppor t Brake-functie
(voor voertuigen die achterlangs rijden)
*
Deze functie treedt in werking in situaties zoals hieronder aangegeven wan-
neer in de rijrichting van de auto een auto wordt gesignaleerd.
■Bij het achteruitrijden nadert een auto en het rempedaal wordt niet of
te laat ingetrapt
Blz. 446
: Indien aanwezig
Als een radarsensor achter een auto signaleert die van rechts of links
achter nadert en het systeem bepaalt dat de kans op een aanrijding
groot is, activeert deze functie de remmen om de kans op een aanrij-
ding met de naderende auto te verkleinen.
Voorbeelden van het in werking treden van de functie
Soorten sensoren
C-HR_HV_OM_Europe_OM10566E.book Page 48 7 Tuesday, October 20, 2020 9:44 AM

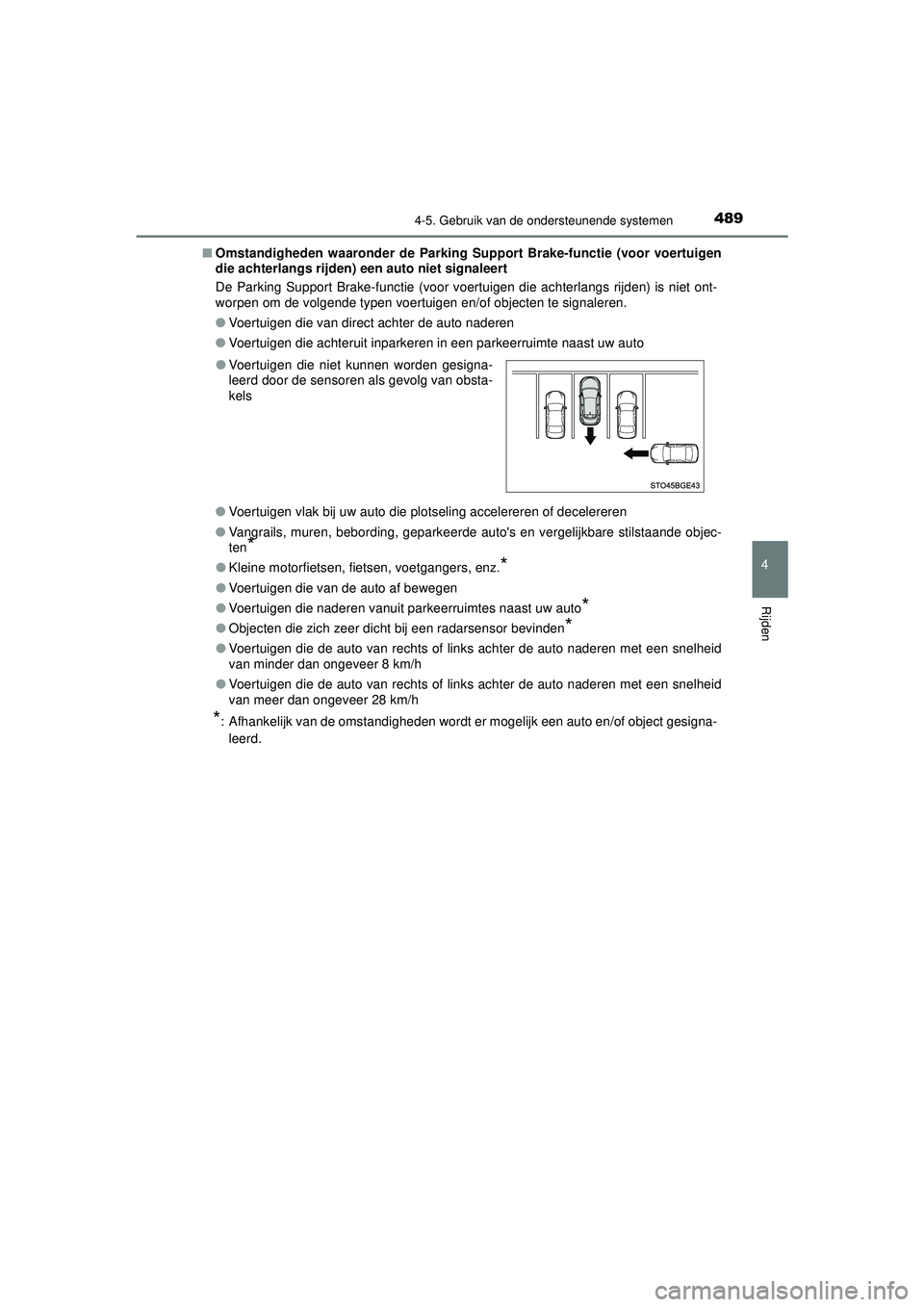

Page 491 of 818

4894-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E■
Omstandigheden waaronder de Parking Support Brake-functie (voor voertuigen
die achterlangs rijden) een auto niet signaleert
De Parking Support Brake-functie (voor voertu igen die achterlangs rijden) is niet ont-
worpen om de volgende typen voertuigen en/of objecten te signaleren.
● Voertuigen die van direct achter de auto naderen
● Voertuigen die achteruit inparkeren in een parkeerruimte naast uw auto
● Voertuigen vlak bij uw auto die plotseling accelereren of decelereren
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers, enz.*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
●Objecten die zich zeer dicht bij een radarsensor bevinden*
●Voertuigen die de auto van rechts of links achter de auto naderen met een snelheid
van minder dan ongeveer 8 km/h
● Voertuigen die de auto van rechts of links achter de auto naderen met een snelheid
van meer dan ongeveer 28 km/h
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
●
Voertuigen die niet kunnen worden gesigna-
leerd door de sensoren als gevolg van obsta-
kels
C-HR_HV_OM_Europe_OM10566E.book Page 48 9 Tuesday, October 20, 2020 9:44 AM
Page 493 of 818

4914-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E■

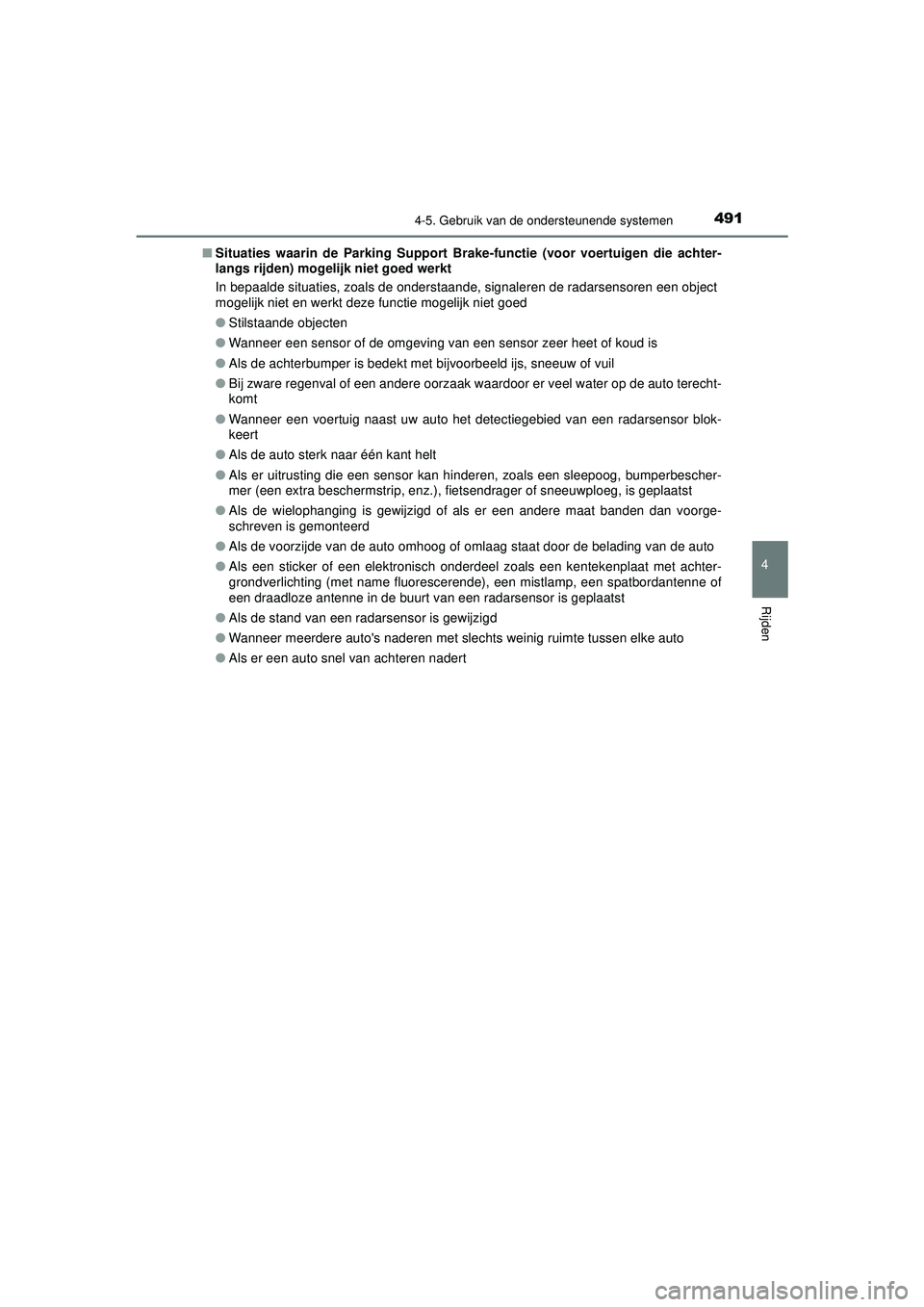

Situaties waarin de Parking Support Br ake-functie (voor voertuigen die achter-
langs rijden) mogelij k niet goed werkt
In bepaalde situaties, zoals de onderstaande, signaleren de radarsensoren een object
mogelijk niet en werkt deze functie mogelijk niet goed
● Stilstaande objecten
● Wanneer een sensor of de omgeving van een sensor zeer heet of koud is
● Als de achterbumper is bedekt met bijvoorbeeld ijs, sneeuw of vuil
● Bij zware regenval of een andere oorzaak waardoor er veel water op de auto terecht-
komt
● Wanneer een voertuig naast uw auto het detectiegebied van een radarsensor blok-
keert
● Als de auto sterk naar één kant helt
● Als er uitrusting die een sensor kan hinderen, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is geplaatst
● Als de wielophanging is gewijzigd of als er een andere maat banden dan voorge-
schreven is gemonteerd
● Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
● Als een sticker of een elektronisch onderdeel zoals een kentekenplaat met achter-
grondverlichting (met name fluorescerende), een mistlamp, een spatbordantenne of
een draadloze antenne in de buurt van een radarsensor is geplaatst
● Als de stand van een radarsensor is gewijzigd
● Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
● Als er een auto snel van achteren nadert
C-HR_HV_OM_Europe_OM10566E.book Page 49 1 Tuesday, October 20, 2020 9:44 AM
Page 494 of 818

4924-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E●

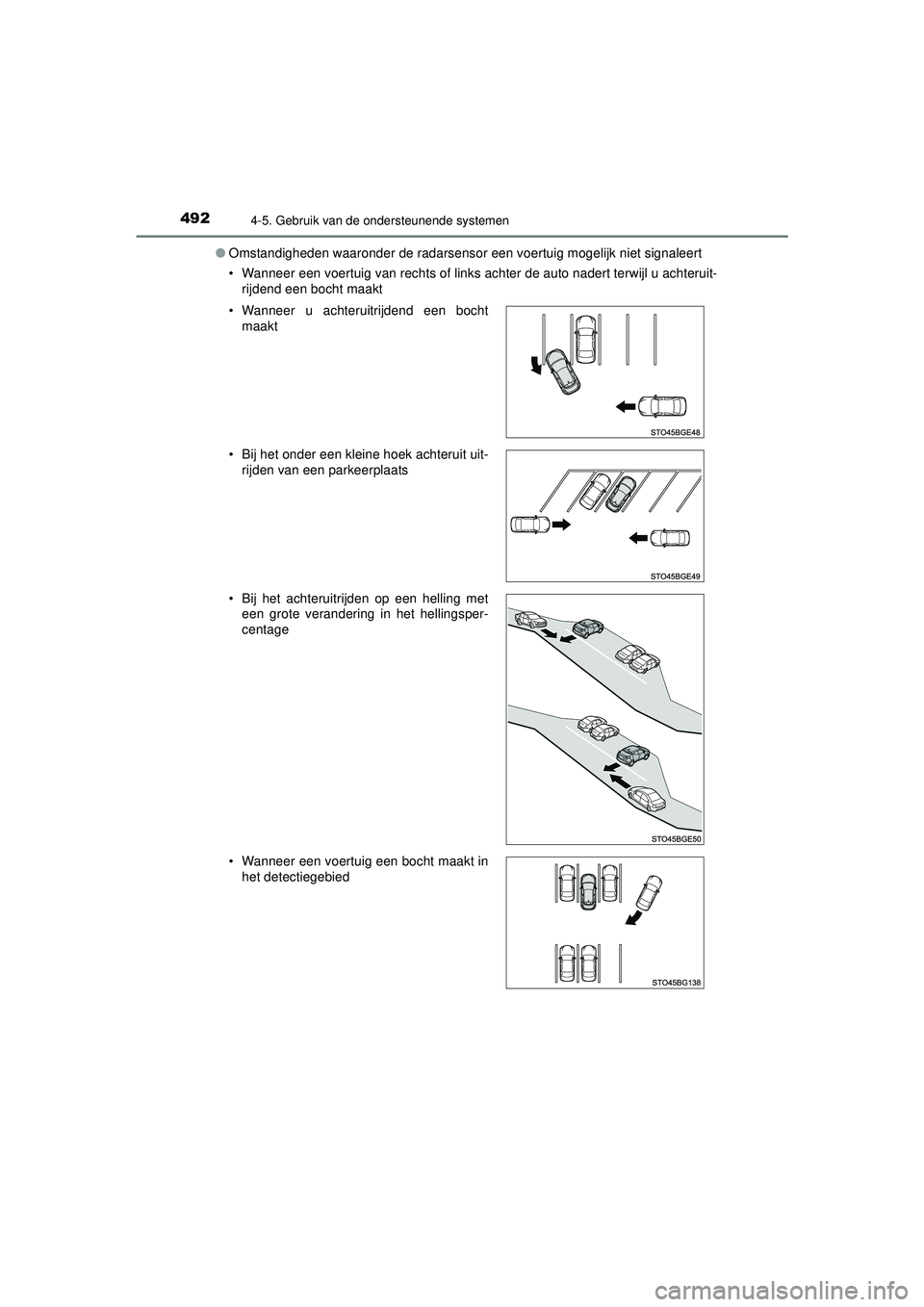

Omstandigheden waaronder de radarsensor een voertuig mogelijk niet signaleert
• Wanneer een voertuig van rechts of links achter de auto nadert terwijl u achteruit- rijdend een bocht maakt
• Wanneer u achteruitrijdend een bocht maakt
• Bij het onder een kleine hoek achteruit uit- rijden van een parkeerplaats
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
• Wanneer een voertuig een bocht maakt in het detectiegebied
C-HR_HV_OM_Europe_OM10566E.book Page 49 2 Tuesday, October 20, 2020 9:44 AM
Page 495 of 818

4934-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E

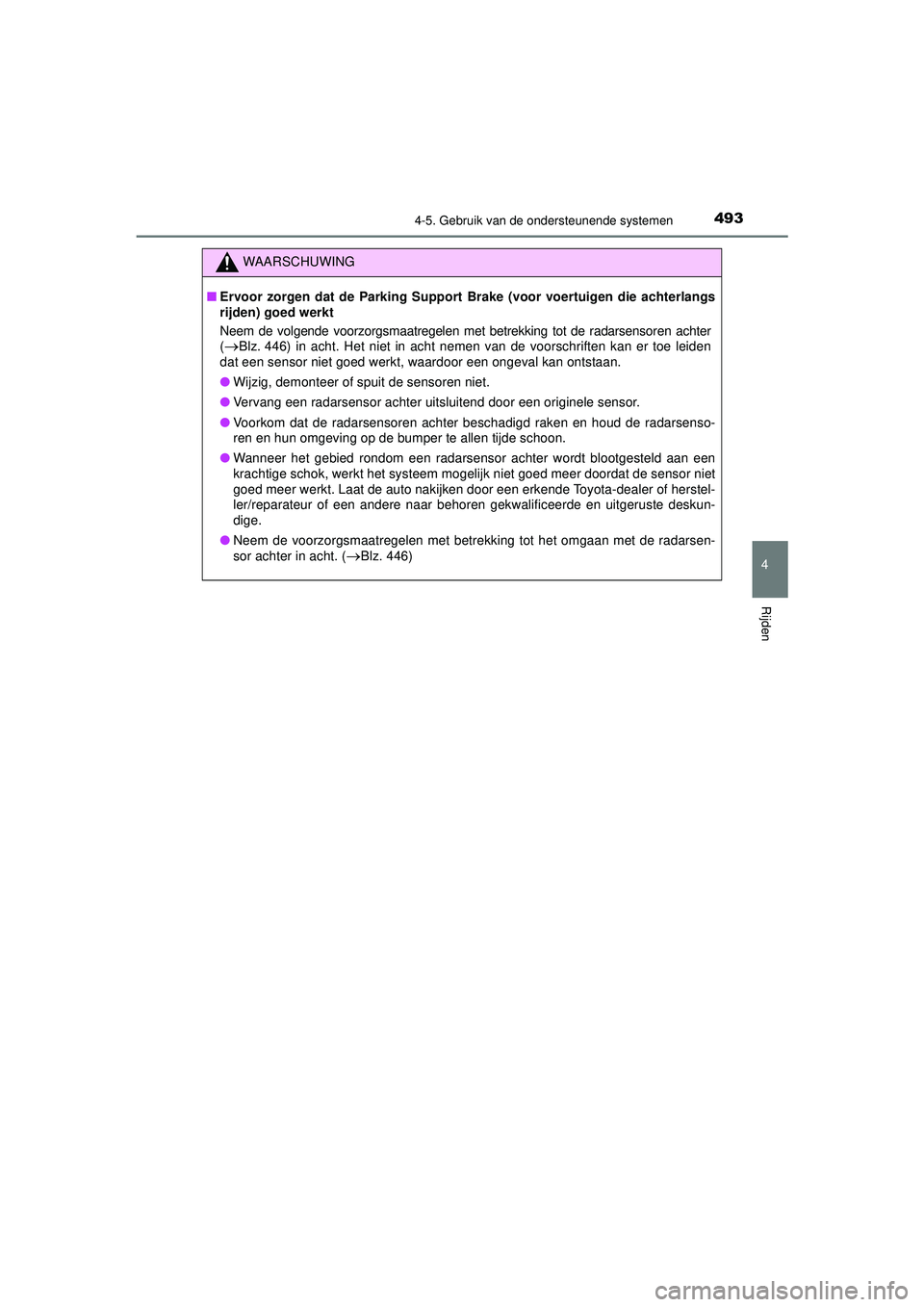

WAARSCHUWING
■Ervoor zorgen dat de Parking Support Brake (voor voertuigen die achterlangs
rijden) goed werkt
Neem de volgende voorzorgsmaatregelen met betrekking tot de radarsensoren achter
(
Blz. 446) in acht. Het niet in acht nemen van de voorschriften kan er toe leiden
dat een sensor niet goed werkt, waardoor een ongeval kan ontstaan.
● Wijzig, demonteer of spuit de sensoren niet.
● Vervang een radarsensor achter uitsluitend door een originele sensor.
● Voorkom dat de radarsensoren achter beschadigd raken en houd de radarsenso-
ren en hun omgeving op de bumper te allen tijde schoon.
● Wanneer het gebied rondom een radarsensor achter wordt blootgesteld aan een
krachtige schok, werkt het systeem mogelijk niet goed meer doordat de sensor niet
goed meer werkt. Laat de auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behor en gekwalificeerde en uitgeruste deskun-
dige.
● Neem de voorzorgsmaatregelen met betrekking tot het omgaan met de radarsen-
sor achter in acht. (
Blz. 446)
C-HR_HV_OM_Europe_OM10566E.book Page 49 3 Tuesday, October 20, 2020 9:44 AM
Page 499 of 818

4974-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E

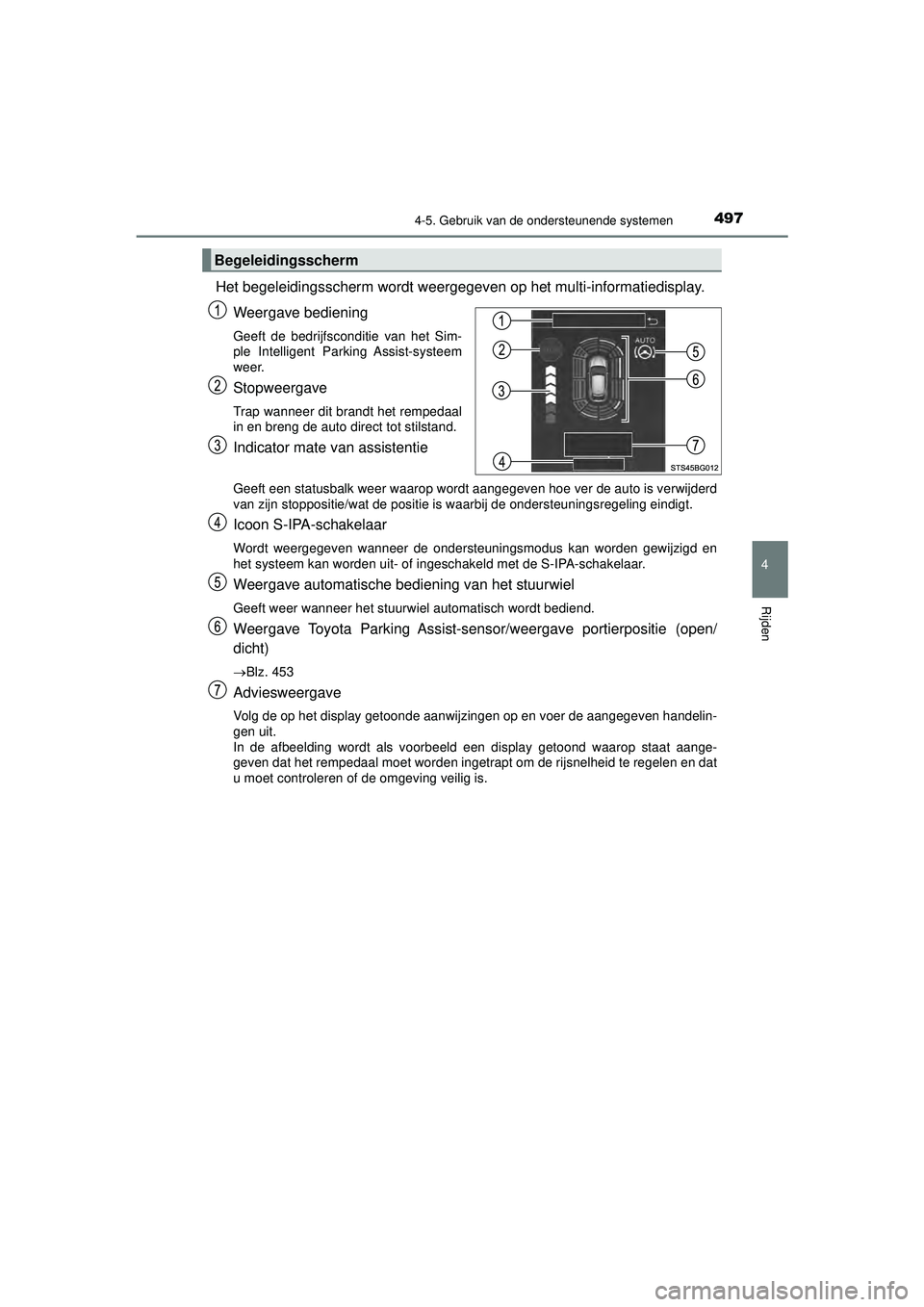

Het begeleidingsscherm wordt weergegeven op het multi-informatiedisplay.Weergave bediening
Geeft de bedrijfsconditie van het Sim-
ple Intelligent Parking Assist-systeem
weer.
Stopweergave
Trap wanneer dit brandt het rempedaal
in en breng de auto direct tot stilstand.
Indicator mate van assistentie
Geeft een statusbalk weer waarop wordt aangegeven hoe ver de auto is verwijderd
van zijn stoppositie/wat de positie is waarbij de ondersteuningsregeling eindigt.
Icoon S-IPA-schakelaar
Wordt weergegeven wanneer de ondersteuningsmodus kan worden gewijzigd en
het systeem kan worden uit- of in geschakeld met de S-IPA-schakelaar.
Weergave automatische bediening van het stuurwiel
Geeft weer wanneer het stuurwiel automatisch wordt bediend.
Weergave Toyota Parking Assist-sensor/weergave portierpositie (open/
dicht)
Blz. 453
Adviesweergave
Volg de op het display getoonde aanwijzingen op en voer de aangegeven handelin-
gen uit.
In de afbeelding wordt als voorbeeld een display getoond waarop staat aange-
geven dat het rempedaal moet worden ingetrapt om de rijsnelheid te regelen en dat
u moet controleren of de omgeving veilig is.
Begeleidingsscherm
C-HR_HV_OM_Europe_OM10566E.book Page 49 7 Tuesday, October 20, 2020 9:44 AM
Page 502 of 818

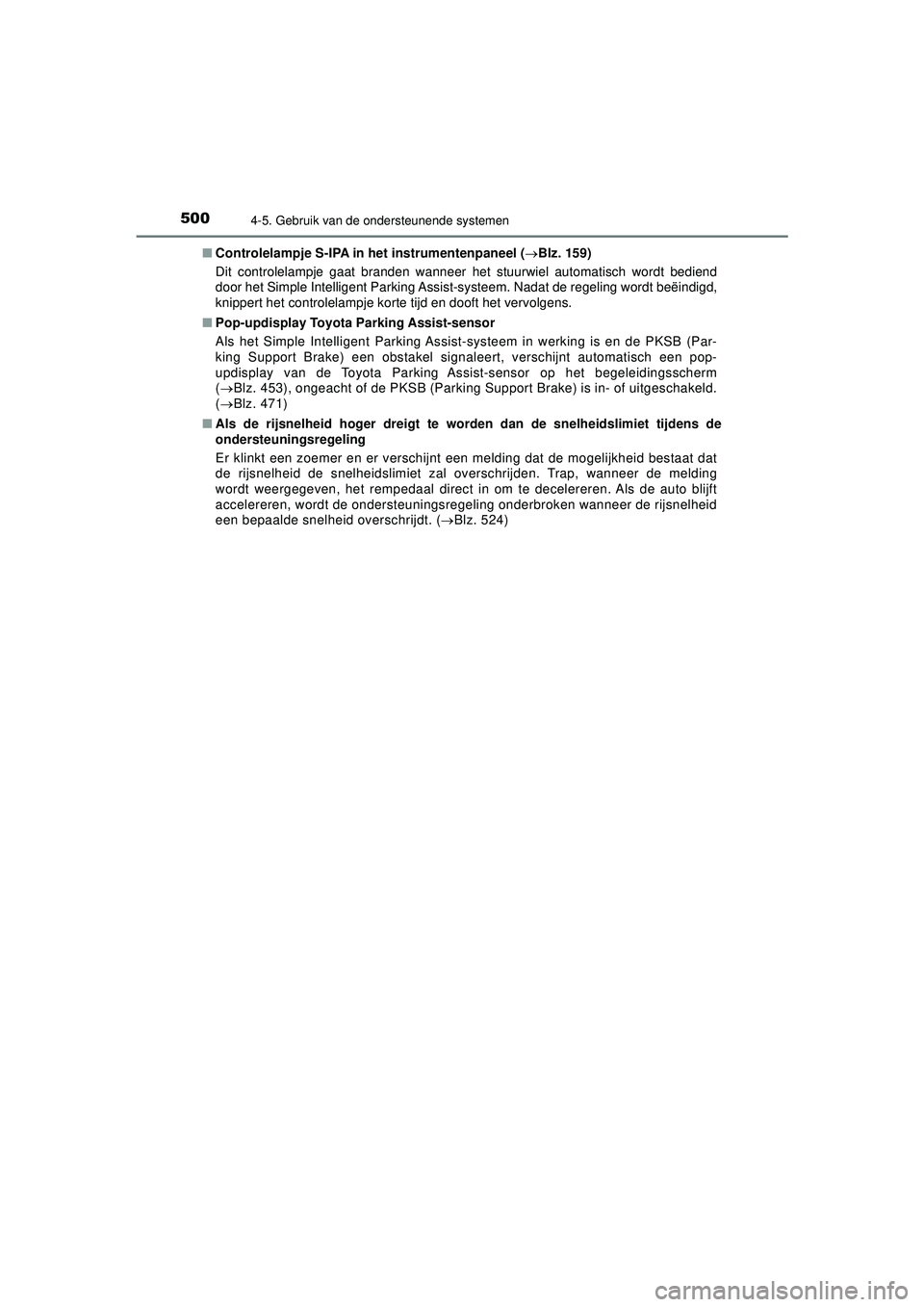

5004-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E■
Controlelampje S-IPA in het instrumentenpaneel ( Blz. 159)
Dit controlelampje gaat branden wanneer het stuurwiel automatisch wordt bediend
door het Simple Intelligent Parking Assist-systeem. Nadat de regeling wordt beëindigd,
knippert het controlelampje korte tijd en dooft het vervolgens.
■ Pop-updisplay Toyota Parking Assist-sensor
Als het Simple Intelligent Parking Assist-systeem in we rking is en de PKSB (Par-
king Support Brake) een obstakel signaleert, verschijnt automatisch een pop-
updisplay van de Toyota Parking Assist-sensor op het begeleidingsscherm
( Blz. 453), ongeacht of de PKSB (Parking Support Brake) is in- of uitgeschakeld.
( Blz. 471)
■ Als de rijsnelheid hoger dreigt te wo rden dan de snelheidslimiet tijdens de
ondersteuningsregeling
Er klinkt een zoemer en er verschijnt een melding dat de mogelijkheid bestaat dat
de rijsnelheid de snelheidslimiet zal overschrijden. Trap, wanneer de melding
wordt weergegeven, het rempedaal direct in om te decelereren. Als de auto blijft
accelereren, wordt de ondersteuningsregeling onderbroken wanneer de rijsnelheid
een bepaalde snelheid overschrijdt. ( Blz. 524)
C-HR_HV_OM_Europe_OM10566E.book Page 50 0 Tuesday, October 20, 2020 9:44 AM
