TOYOTA C-HR 2021 Instruksjoner for bruk (in Norwegian)

5076-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10566NO
6
Vedlikehold og stell

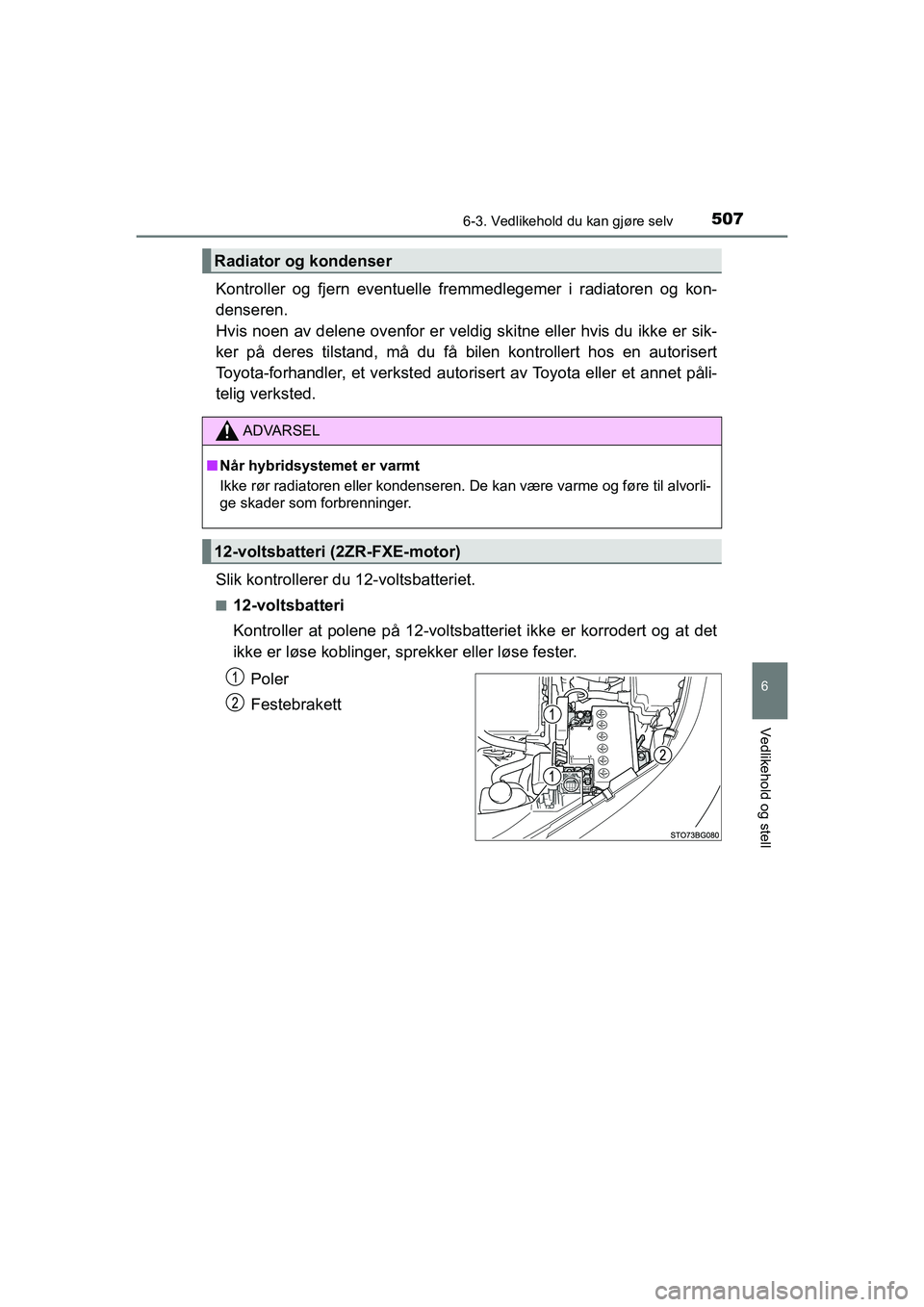

Kontroller og fjern eventuelle fremmedlegemer i radiatoren og kon-
denseren.
Hvis noen av delene ovenfor er veldig skitne eller hvis du ikke er sik-
ker på deres tilstand, må du få bilen kontrollert hos en autorisert
Toyota-forhandler, et verksted autori sert av Toyota eller et annet påli-
telig verksted.
Slik kontrollerer du 12-voltsbatteriet.
n12-voltsbatteri
Kontroller at polene på 12-voltsbatteriet ikke er korrodert og at det
ikke er løse koblinger, sp rekker eller løse fester.
Poler
Festebrakett
Radiator og kondenser
ADVARSEL
n Når hybridsystemet er varmt
Ikke rør radiatoren eller kondenseren. De kan være varme og føre til alvorli-
ge skader som forbrenninger.
12-voltsbatteri (2ZR-FXE-motor)
C-HR_HV_OM_Europe_OM10566NO.book Page 507 Monday, March 15, 2021 2:22 PM

5086-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10566NOn

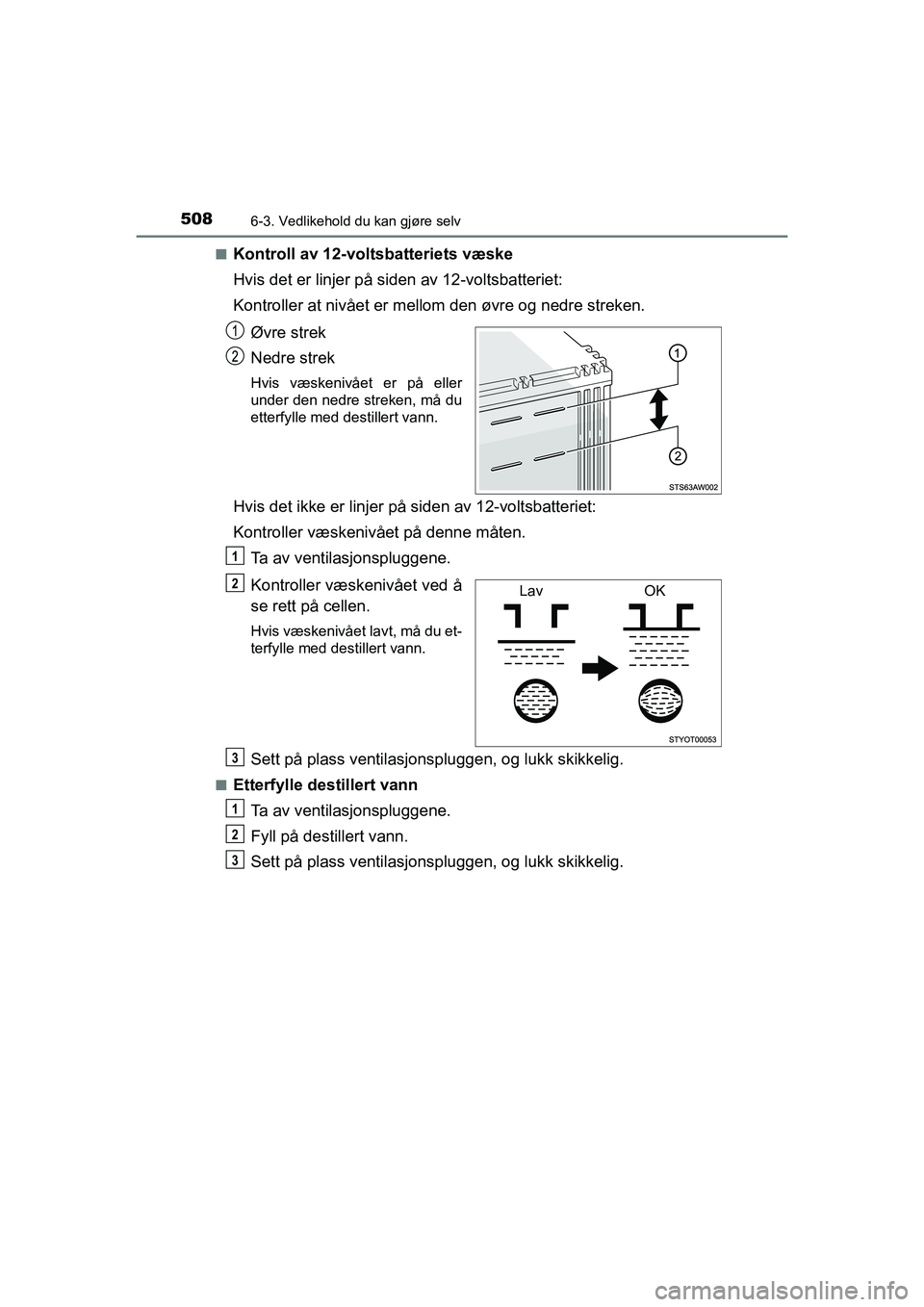

Kontroll av 12-voltsbatteriets væske
Hvis det er linjer på siden av 12-voltsbatteriet:
Kontroller at nivået er mell
om den øvre og nedre streken.
Øvre strek
Nedre strek
Hvis væskenivået er på eller
under den nedre streken, må du
etterfylle med destillert vann.
Hvis det ikke er linjer på siden av 12-voltsbatteriet:
Kontroller væskenivå et på denne måten.
Ta av ventilasjonspluggene.
Kontroller væskenivået ved å
se rett på cellen.
Hvis væskenivået lavt, må du et-
terfylle med destillert vann.
Sett på plass ventilasjonspluggen, og lukk skikkelig.
nEtterfylle destillert vann Ta av ventilasjonspluggene.
Fyll på destillert vann.
Sett på plass ventilasjonspluggen, og lukk skikkelig.
1
Lav OK2
3
1
2
3
C-HR_HV_OM_Europe_OM10566NO.book Page 508 Monday, March 15, 2021 2:22 PM

5096-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10566NO
6
Vedlikehold og stell

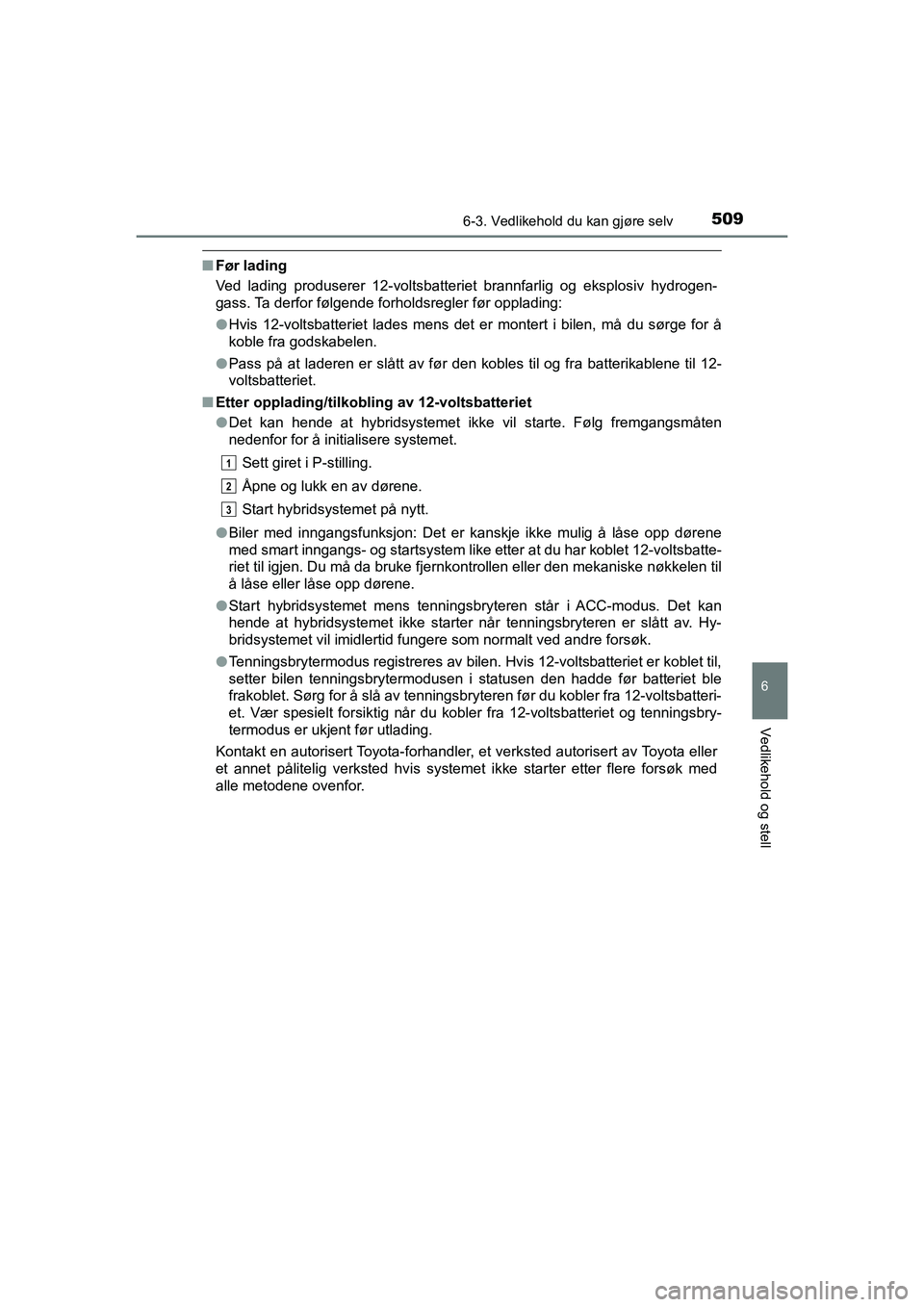

nFør lading
Ved lading produserer 12-voltsbatteriet brannfarlig og eksplosiv hydrogen-
gass. Ta derfor følgende forholdsregler før opplading:
lHvis 12-voltsbatteriet lades mens det er montert i bilen, må du sørge for å
koble fra godskabelen.
l Pass på at laderen er slått av før den kobles til og fra batterikab\
lene til 12-
voltsbatteriet.
n Etter opplading/tilkobling av 12-voltsbatteriet
lDet kan hende at hybridsystemet ikke vil starte. Følg fremgangsmåten
nedenfor for å initialisere systemet.
Sett giret i P-stilling.
Åpne og lukk en av dørene.
Start hybridsystemet på nytt.
l Biler med inngangsfunksjon: Det er kanskje ikke mulig å låse opp dørene
med smart inngangs- og startsystem like etter at du har koblet 12-voltsbatte-
riet til igjen. Du må da bruke fjernk ontrollen eller den mekaniske nøkkelen til
å låse eller låse opp dørene.
l Start hybridsystemet mens tenningsbryteren står i ACC-modus. Det kan
hende at hybridsystemet ikke starter når tenningsbryteren er slått av. Hy-
bridsystemet vil imidlertid fungere som normalt ved andre forsøk.
l Tenningsbrytermodus registreres av bilen. Hvis 12-voltsbatteriet er koblet til,
setter bilen tenningsbrytermodusen i statusen den hadde før batteriet ble
frakoblet. Sørg for å slå av tenningsbryteren før du kobler fra 12-voltsbatteri-
et. Vær spesielt forsiktig når du kobler fra 12-voltsbatteriet og tenningsbry-
termodus er ukjent før utlading.
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller
et annet pålitelig verksted hvis systemet ikke starter etter flere forsøk med
alle metodene ovenfor.
1
2
3
C-HR_HV_OM_Europe_OM10566NO.book Page 509 Monday, March 15, 2021 2:22 PM

5106-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10566NO

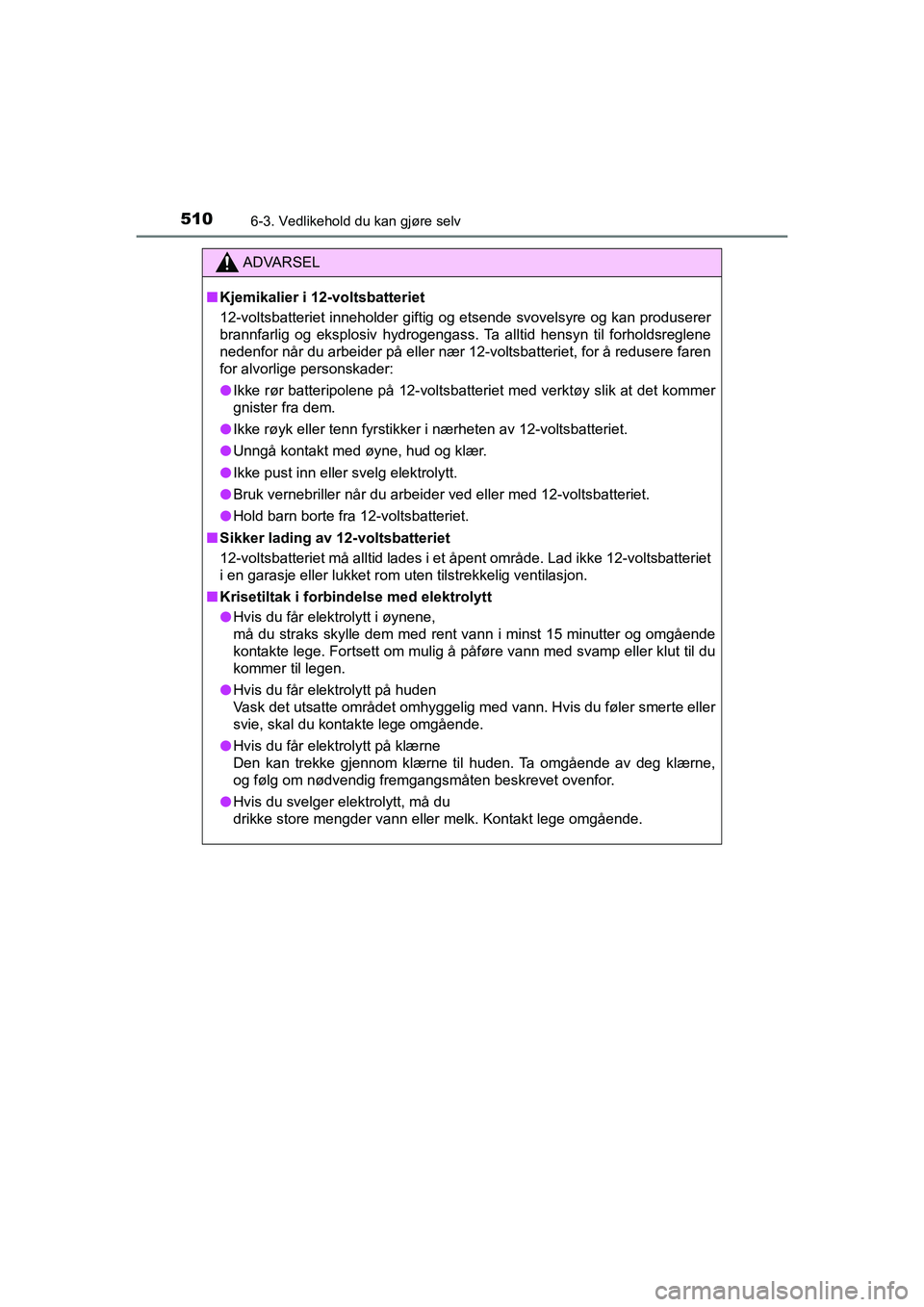

ADVARSEL
nKjemikalier i 12-voltsbatteriet
12-voltsbatteriet inneholder giftig og etsende svovelsyre og kan produserer
brannfarlig og eksplosiv hydrogengass. Ta alltid hensyn til forholdsreglene
nedenfor når du arbeider på eller nær 12-voltsbatteriet, for å redusere faren
for alvorlige personskader:
l Ikke rør batteripolene på 12-voltsbatteriet med verktøy slik at det kommer
gnister fra dem.
l Ikke røyk eller tenn fyrstikker i nærheten av 12-voltsbatteriet.
l Unngå kontakt med øyne, hud og klær.
l Ikke pust inn eller svelg elektrolytt.
l Bruk vernebriller når du arbeider v ed eller med 12-voltsbatteriet.
l Hold barn borte fra 12-voltsbatteriet.
n Sikker lading av 12-voltsbatteriet
12-voltsbatteriet må alltid lades i et åpent område. Lad ikke 12-voltsbatteriet
i en garasje eller lukket rom uten tilstrekkelig ventilasjon.
n Krisetiltak i forbindelse med elektrolytt
l Hvis du får elektrolytt i øynene,
må du straks skylle dem med rent vann i minst 15 minutter og omgåe\
nde
kontakte lege. Fortsett om mulig å påføre vann med svamp eller klut til du
kommer til legen.
l Hvis du får elektrolytt på huden
Vask det utsatte området omhyggelig med vann. Hvis du føler smerte eller
svie, skal du kontakte lege omgående.
l Hvis du får elektrolytt på klærne
Den kan trekke gjennom klærne til huden. Ta omgående av deg klærne,
og følg om nødvendig fremgangsmåten beskrevet ovenfor.
l Hvis du svelger elektrolytt, må du
drikke store mengder vann eller melk. Kontakt lege omgående.
C-HR_HV_OM_Europe_OM10566NO.book Page 510 Monday, March 15, 2021 2:22 PM

5116-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10566NO
6
Vedlikehold og stell

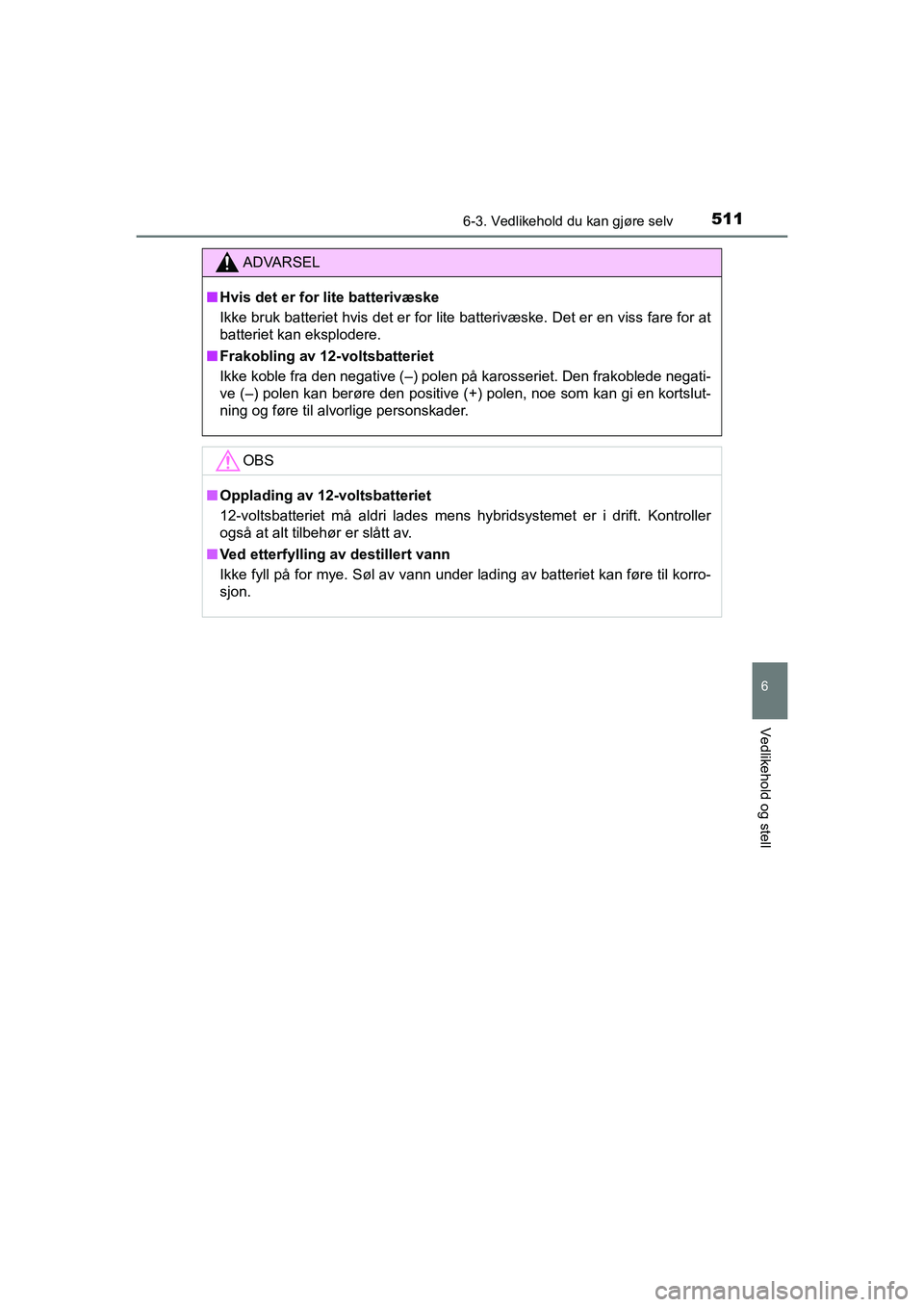

ADVARSEL
nHvis det er for lite batterivæske
Ikke bruk batteriet hvis det er for lite batterivæske. Det er en viss fare for at
batteriet kan eksplodere.
n Frakobling av 12-voltsbatteriet
Ikke koble fra den negative (–) polen på karosseriet. Den frakoblede negati-
ve (–) polen kan berøre den positive (+) polen, noe som kan gi en kortslut-
ning og føre til alvorlige personskader.
OBS
nOpplading av 12-voltsbatteriet
12-voltsbatteriet må aldri lades mens hybridsystemet er i drift. Kontroller
også at alt tilbehør er slått av.
n Ved etterfylling av destillert vann
Ikke fyll på for mye. Søl av vann under lading av batteriet kan føre til korro-
sjon.
C-HR_HV_OM_Europe_OM10566NO.book Page 511 Monday, March 15, 2021 2:22 PM

5126-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10566NO
Fyll på spylervæske i følgende situasjoner:
l En visker virker ikke.
l Varselmeldingen vises i multiin-
formasjonsdisplaye t. (utstyrsav-
hengig)
Spylervæske
ADVARSEL
n Når du fyller spylervæske
Ikke etterfyll spylervæske når hybridsystemet er varmt eller når det er i drift.
Spylervæsken inneholder alkohol og kan ta fyr hvis den søles på motoren
osv.
OBS
nIkke bruk andre væsker enn spylervæske
Ikke bruk såpevann eller frostvæske for motoren i stedet for spylervæske.
Det kan føre til striper på bilens lakkerte overflater, samt skader på pumpen
som kan føre til at spylervæsken ikke sprayes ut.
n Fortynning av spylervæske
Tynn ut spylervæsken med vann om nødvendig.
Ta hensyn til frysetemperaturene som er angitt på spylervæskeflasken.
C-HR_HV_OM_Europe_OM10566NO.book Page 512 Monday, March 15, 2021 2:22 PM

5136-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10566NO
6
Vedlikehold og stell

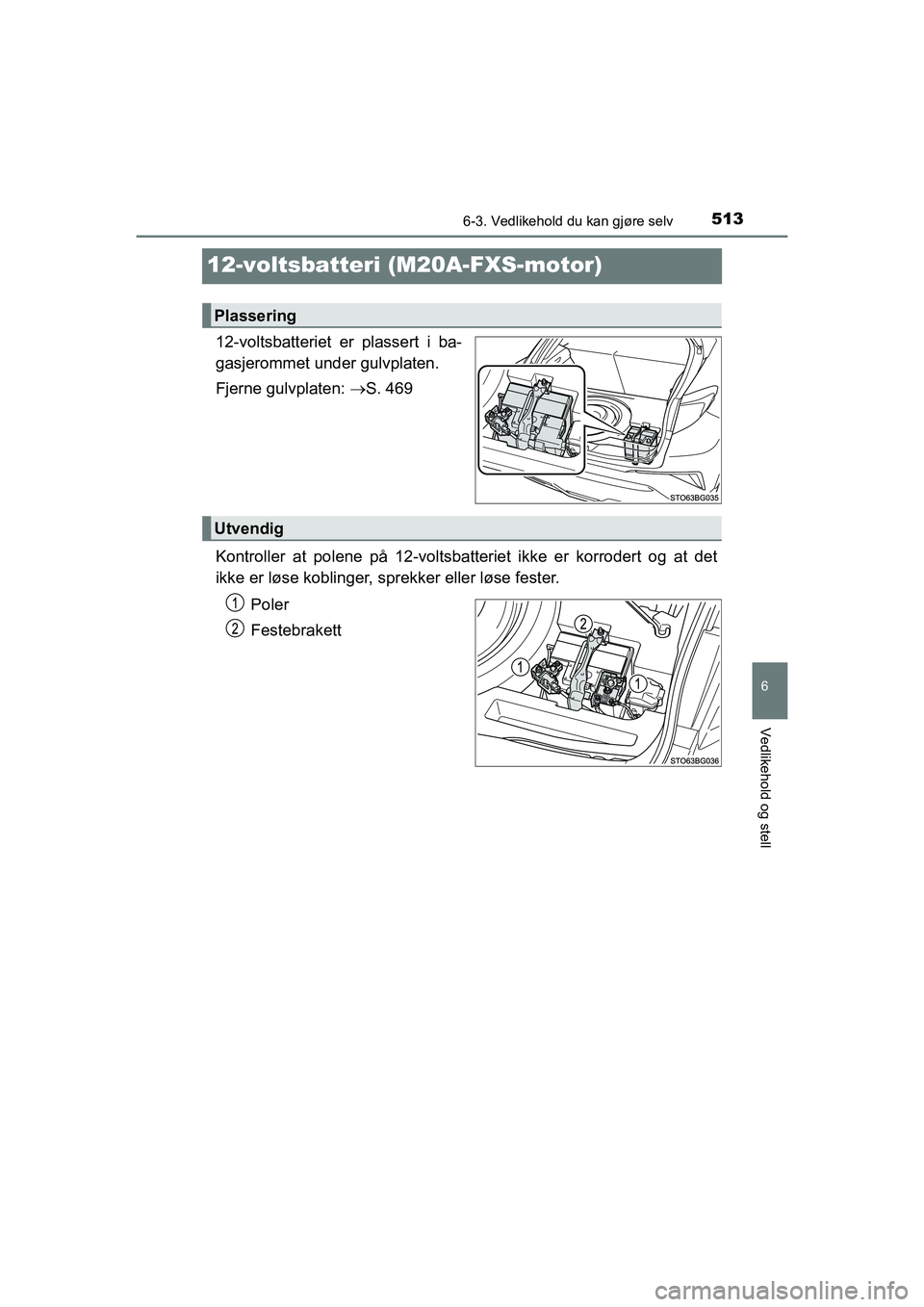

12-voltsbatteri (M20A-FXS-motor)
12-voltsbatteriet er plassert i ba-
gasjerommet under gulvplaten.
Fjerne gulvplaten: S. 469
Kontroller at polene på 12-voltsbatte riet ikke er korrodert og at det
ikke er løse koblinger, sp rekker eller løse fester.
Poler
Festebrakett
Plassering
Utvendig
C-HR_HV_OM_Europe_OM10566NO.book Page 513 Monday, March 15, 2021 2:22 PM

5146-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10566NO

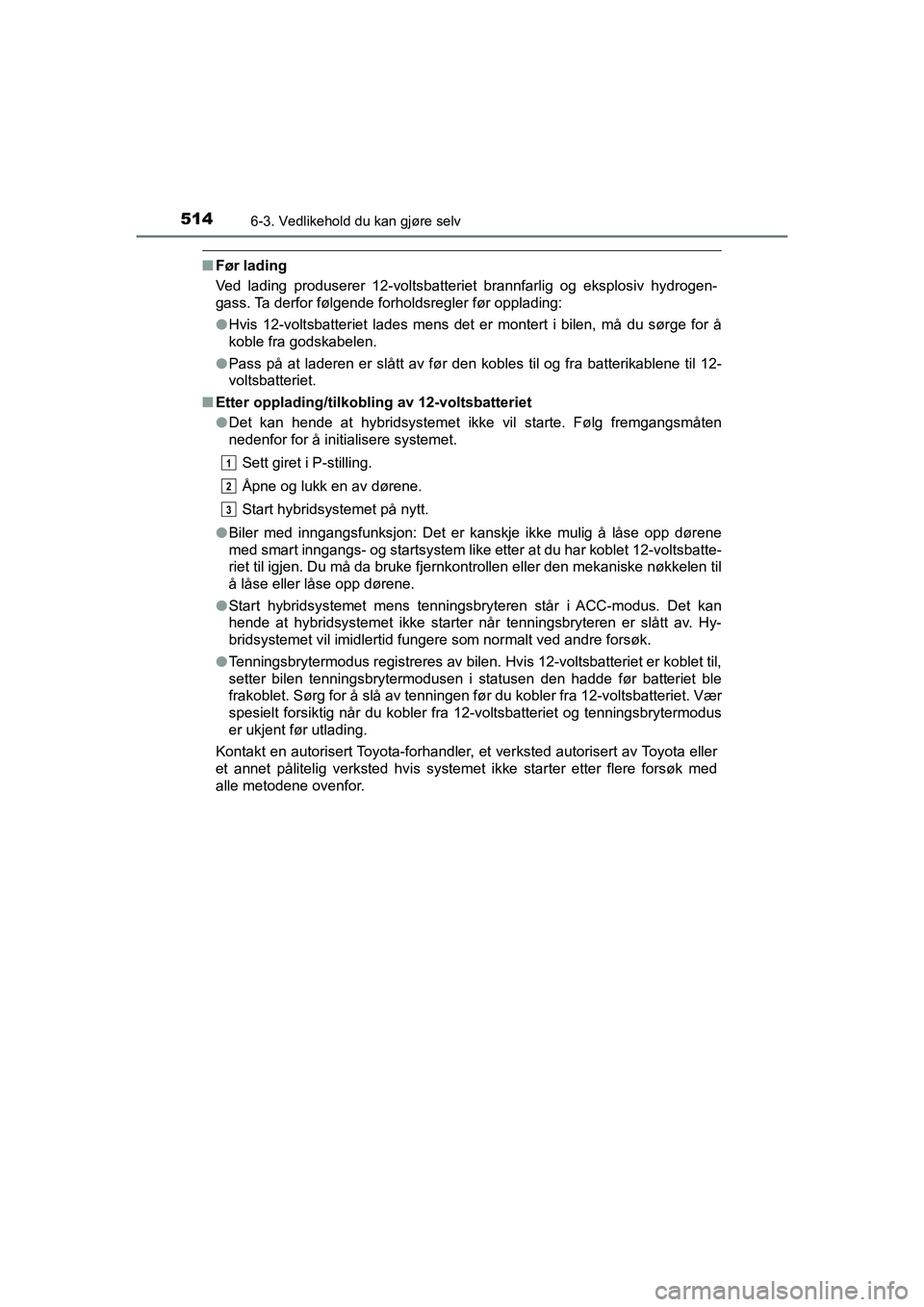

nFør lading
Ved lading produserer 12-voltsbatteriet brannfarlig og eksplosiv hydrogen-
gass. Ta derfor følgende forholdsregler før opplading:
lHvis 12-voltsbatteriet lades mens det er montert i bilen, må du sørge for å
koble fra godskabelen.
l Pass på at laderen er slått av før den kobles til og fra batterikab\
lene til 12-
voltsbatteriet.
n Etter opplading/tilkobling av 12-voltsbatteriet
lDet kan hende at hybridsystemet ikke vil starte. Følg fremgangsmåten
nedenfor for å initialisere systemet.
Sett giret i P-stilling.
Åpne og lukk en av dørene.
Start hybridsystemet på nytt.
l Biler med inngangsfunksjon: Det er kanskje ikke mulig å låse opp dørene
med smart inngangs- og startsystem like etter at du har koblet 12-voltsbatte-
riet til igjen. Du må da bruke fjernk ontrollen eller den mekaniske nøkkelen til
å låse eller låse opp dørene.
l Start hybridsystemet mens tenningsbryteren står i ACC-modus. Det kan
hende at hybridsystemet ikke starter når tenningsbryteren er slått av. Hy-
bridsystemet vil imidlertid fungere som normalt ved andre forsøk.
l Tenningsbrytermodus registreres av bilen. Hvis 12-voltsbatteriet er koblet til,
setter bilen tenningsbrytermodusen i statusen den hadde før batteriet ble
frakoblet. Sørg for å slå av tenningen før du kobler fra 12-voltsbatteriet. Vær
spesielt forsiktig når du kobler fra 12-voltsbatteriet og tenningsbrytermodus
er ukjent før utlading.
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller
et annet pålitelig verksted hvis systemet ikke starter etter flere forsøk med
alle metodene ovenfor.
1
2
3
C-HR_HV_OM_Europe_OM10566NO.book Page 514 Monday, March 15, 2021 2:22 PM

5156-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10566NO
6
Vedlikehold og stell

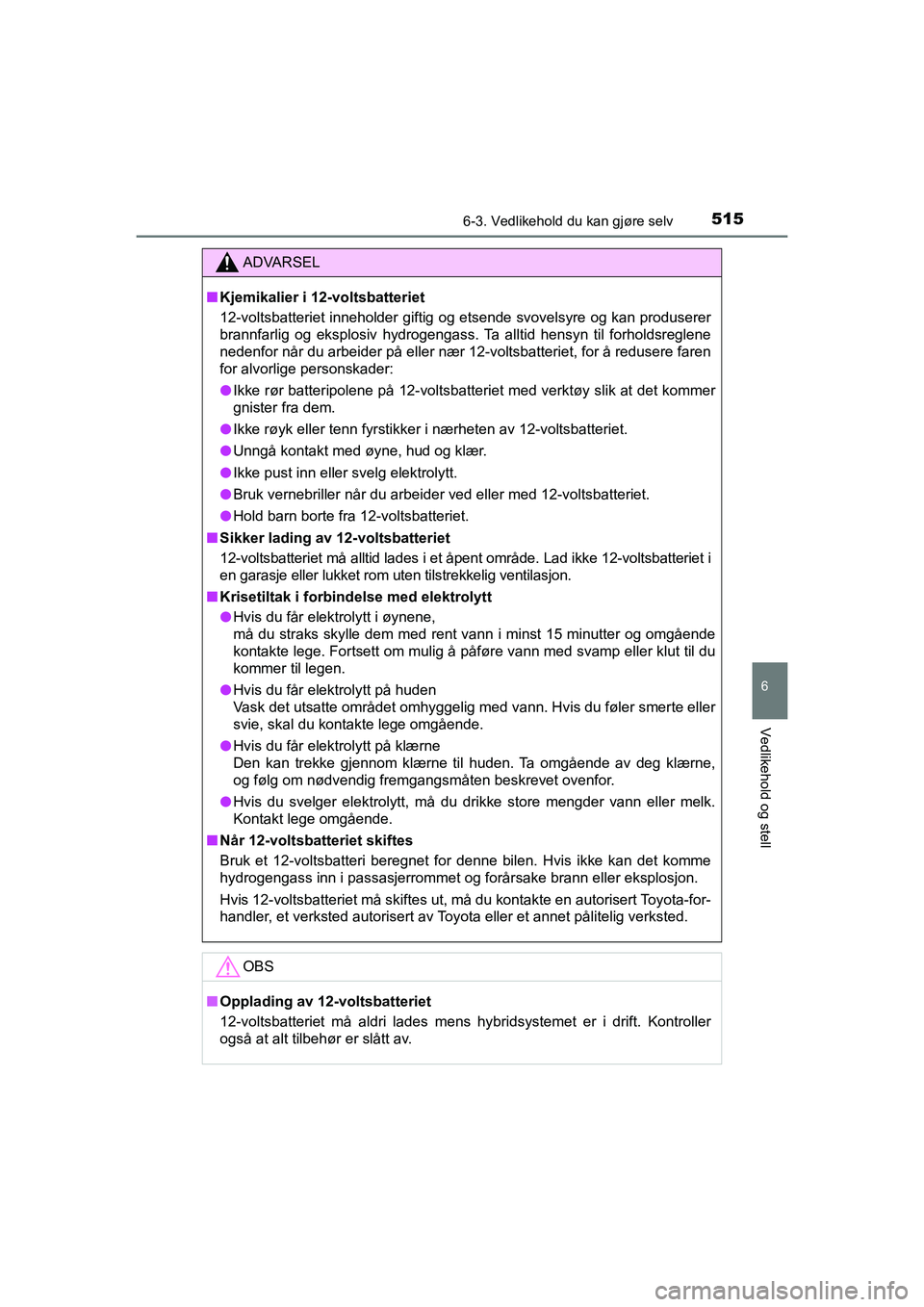

ADVARSEL
nKjemikalier i 12-voltsbatteriet
12-voltsbatteriet inneholder giftig og etsende svovelsyre og kan produserer
brannfarlig og eksplosiv hydrogengass. Ta alltid hensyn til forholdsreglene
nedenfor når du arbeider på eller nær 12-voltsbatteriet, for å redusere faren
for alvorlige personskader:
l Ikke rør batteripolene på 12-voltsbatteriet med verktøy slik at det kommer
gnister fra dem.
l Ikke røyk eller tenn fyrstikker i nærheten av 12-voltsbatteriet.
l Unngå kontakt med øyne, hud og klær.
l Ikke pust inn eller svelg elektrolytt.
l Bruk vernebriller når du arbeider v ed eller med 12-voltsbatteriet.
l Hold barn borte fra 12-voltsbatteriet.
n Sikker lading av 12-voltsbatteriet
12-voltsbatteriet må alltid lades i et åpent område. Lad ikke 12-voltsbatteriet i
en garasje eller lukket rom uten tilstrekkelig ventilasjon.
n Krisetiltak i forbindelse med elektrolytt
l Hvis du får elektrolytt i øynene,
må du straks skylle dem med rent vann i minst 15 minutter og omgåe\
nde
kontakte lege. Fortsett om mulig å påføre vann med svamp eller klut til du
kommer til legen.
l Hvis du får elektrolytt på huden
Vask det utsatte området omhyggelig med vann. Hvis du føler smerte eller
svie, skal du kontakte lege omgående.
l Hvis du får elektrolytt på klærne
Den kan trekke gjennom klærne til huden. Ta omgående av deg klærne,
og følg om nødvendig fremgangsmåten beskrevet ovenfor.
l Hvis du svelger elektrolytt, må du drikke store mengder vann eller melk.
Kontakt lege omgående.
n Når 12-voltsbatteriet skiftes
Bruk et 12-voltsbatteri beregnet for denne bilen. Hvis ikke kan det komme
hydrogengass inn i passasjerrommet og forårsake brann eller eksplosjon.
Hvis 12-voltsbatteriet må skiftes ut, må du kontakte en autorisert Toyota-for-
handler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
OBS
nOpplading av 12-voltsbatteriet
12-voltsbatteriet må aldri lades mens hybridsystemet er i drift. Kontroller
også at alt tilbehør er slått av.
C-HR_HV_OM_Europe_OM10566NO.book Page 515 Monday, March 15, 2021 2:22 PM

5166-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10566NO
Dekk
Se om slitasjeindikatorene vises på dekkene. Se også om dekkene
har ujevn slitasje, f.eks. stor slitasje på den ene siden av mønsteret.
Kontroller tilstanden og trykket for reservehjulet hvis det ikke roteres.
Nytt mønster
Slitt mønster
Slitasjeindikator
Plasseringen av slitasjeindikatorene for mønsteret vises med ˮTWI ˮ- eller
ˮ  ˮ-merkene eller lignende som er støpt inn i sideveggen på hvert dekk.
Skift dekk dersom slitasjeindikatorene vises.
Skift eller roter dekk i henhold til vedlikeholdsplan og slitasje.
Kontroll av dekk
C-HR_HV_OM_Europe_OM10566NO.book Page 516 Monday, March 15, 2021 2:22 PM
