1592. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10712L
Gli indicatori informano il guidatore sullo stato operativo dei vari sistemi del
veicolo.
Indicatori
IndicatoriPagine
Indicatore di direzione P. 320
Indicatore luce di coda P. 329
Indicatore fari abbaglianti P. 330
Indicatore “READY” P. 301
Indicatore faro fendinebbia (se presente) P. 339
Indicatore faro retronebbia P. 339
Indicatore abbaglianti automatici (se presente) P. 335
Indicatore freno di stazionamento P. 321

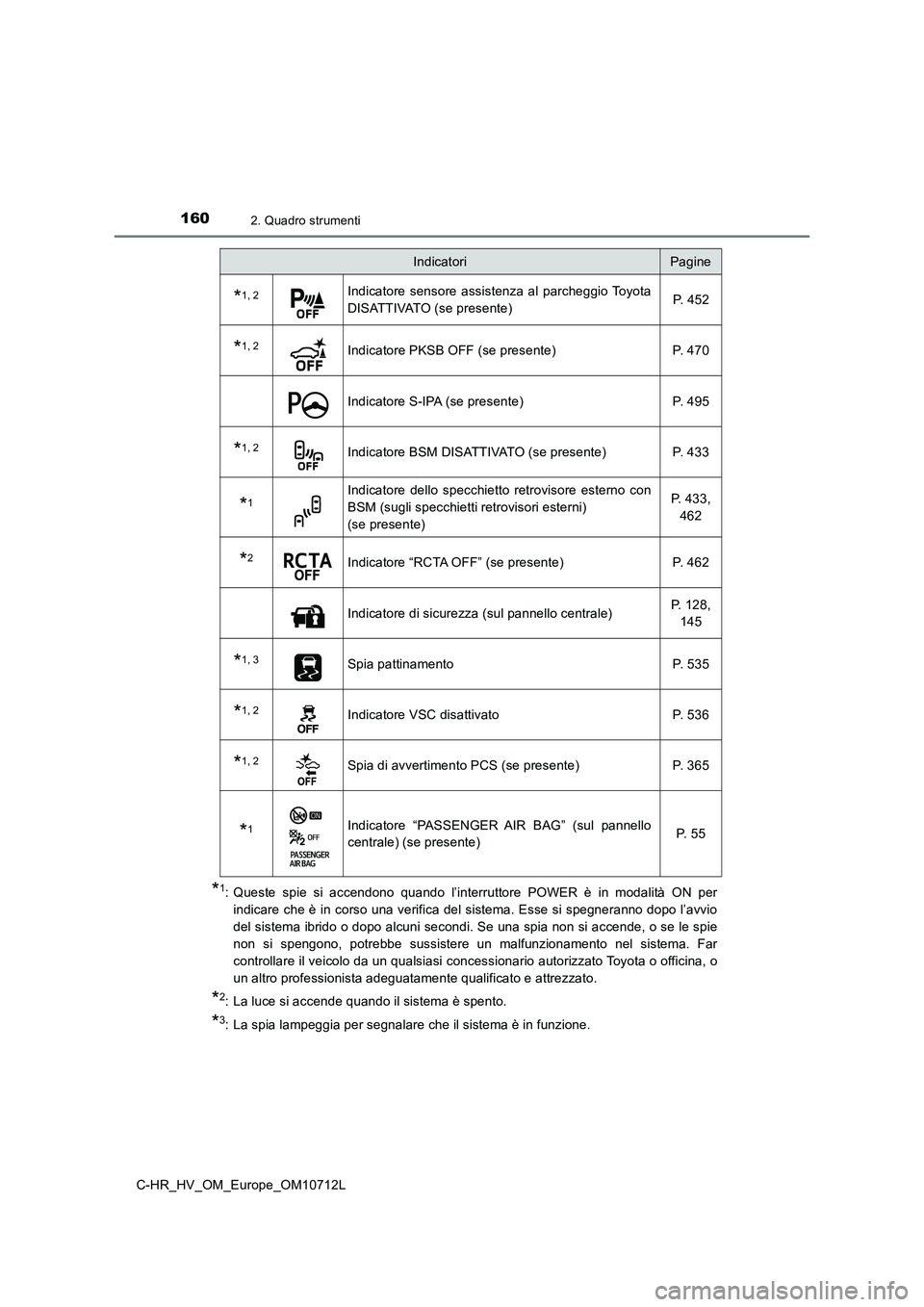

1602. Quadro strumenti
C-HR_HV_OM_Europe_OM10712L
*1: Queste spie si accendono quando l’interruttore POWER è in modalità ON per
indicare che è in corso una verifica del sistema. Esse si spegneranno dopo l’avvio
del sistema ibrido o dopo alcuni secondi. Se una spia non si accende, o se le spie
non si spengono, potrebbe sussistere un malfunzionamento nel sistema. Far
controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
*2: La luce si accende quando il sistema è spento.
*3: La spia lampeggia per segnalare che il sistema è in funzione.
*1, 2Indicatore sensore assistenza al parcheggio Toyota
DISATTIVATO (se presente) P. 4 5 2
*1, 2Indicatore PKSB OFF (se presente) P. 470
Indicatore S-IPA (se presente) P. 495
*1, 2Indicatore BSM DISATTIVATO (se presente) P. 433
*1Indicatore dello specchietto retrovisore esterno con
BSM (sugli specchietti retrovisori esterni)
(se presente)
P. 433,
462
*2Indicatore “RCTA OFF” (se presente) P. 462
Indicatore di sicurezza (sul pannello centrale) P. 128,
145
*1, 3Spia pattinamento P. 535
*1, 2Indicatore VSC disattivato P. 536
*1, 2Spia di avvertimento PCS (se presente) P. 365
*1Indicatore “PASSENGER AIR BAG” (sul pannello
centrale) (se presente) P. 5 5
IndicatoriPagine

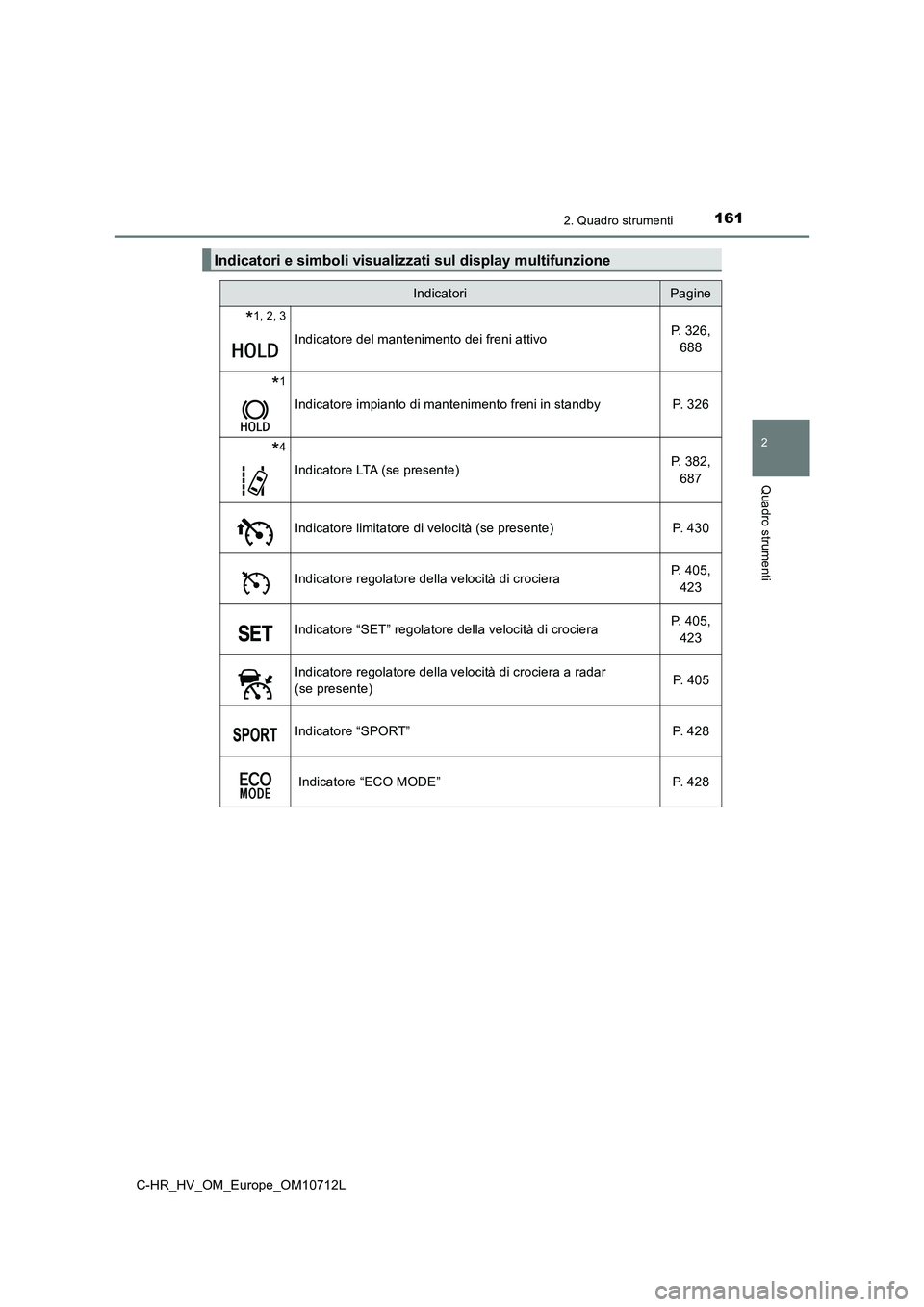

1612. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10712L
Indicatori e simboli visualizzati sul display multifunzione
IndicatoriPagine
*1, 2, 3
Indicatore del mantenimento dei freni attivoP. 326,
688
*1
Indicatore impianto di mantenimento freni in standby P. 326
*4
Indicatore LTA (se presente)P. 382,
687
Indicatore limitatore di velocità (se presente) P. 430
Indicatore regolatore della velocità di crocieraP. 405,
423
Indicatore “SET” regolatore della velocità di crocieraP. 405,
423
Indicatore regolatore della velocità di crociera a radar
(se presente)P. 4 0 5
Indicatore “SPORT” P. 428
Indicatore “ECO MODE” P. 428

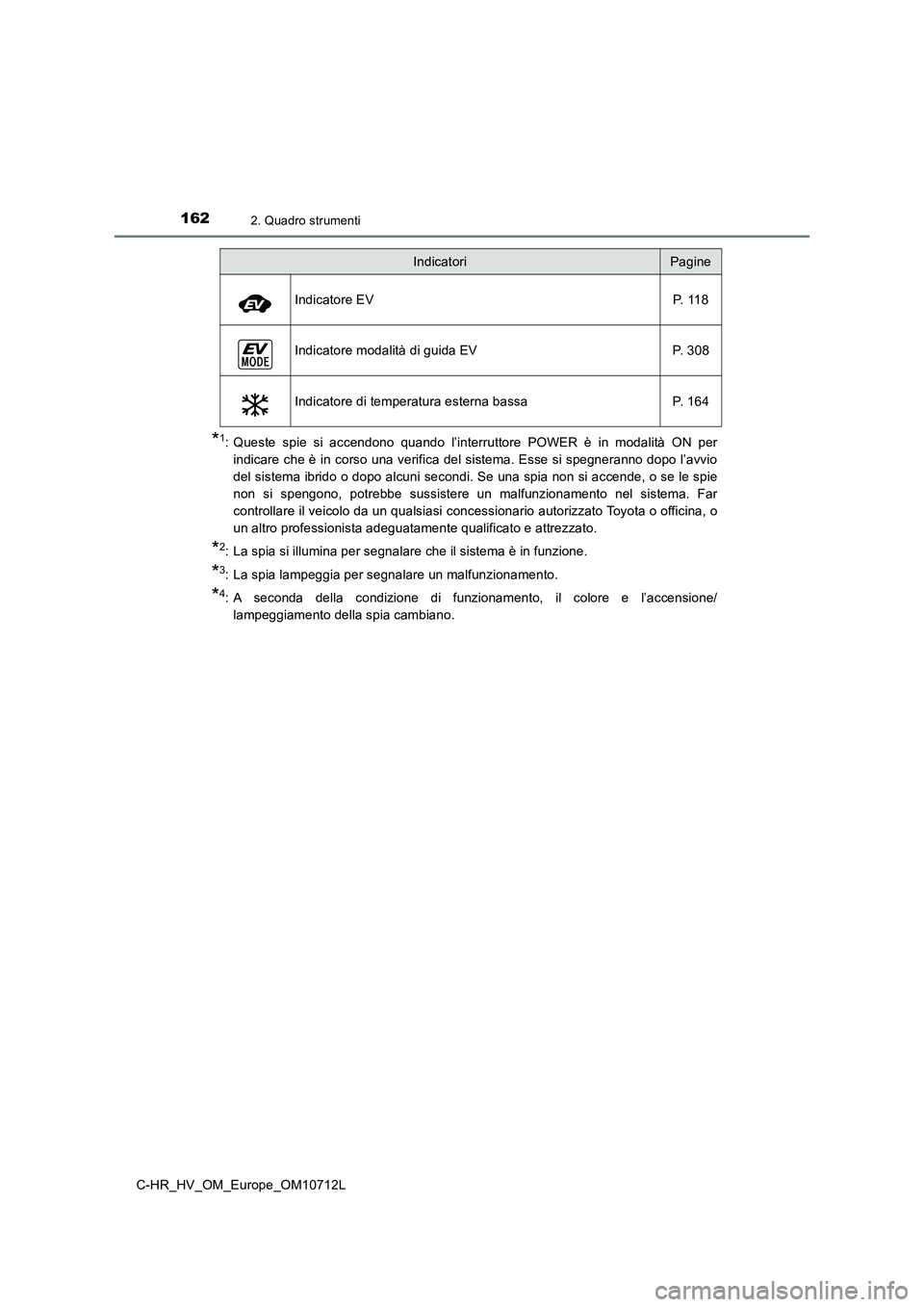

1622. Quadro strumenti
C-HR_HV_OM_Europe_OM10712L
*1: Queste spie si accendono quando l’interruttore POWER è in modalità ON per
indicare che è in corso una verifica del sistema. Esse si spegneranno dopo l’avvio
del sistema ibrido o dopo alcuni secondi. Se una spia non si accende, o se le spie
non si spengono, potrebbe sussistere un malfunzionamento nel sistema. Far
controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
*2: La spia si illumina per segnalare che il sistema è in funzione.
*3: La spia lampeggia per segnalare un malfunzionamento.
*4: A seconda della condizione di funzionamento, il colore e l’accensione/
lampeggiamento della spia cambiano.Indicatore EV P. 118
Indicatore modalità di guida EV P. 308
Indicatore di temperatura esterna bassa P. 164
IndicatoriPagine

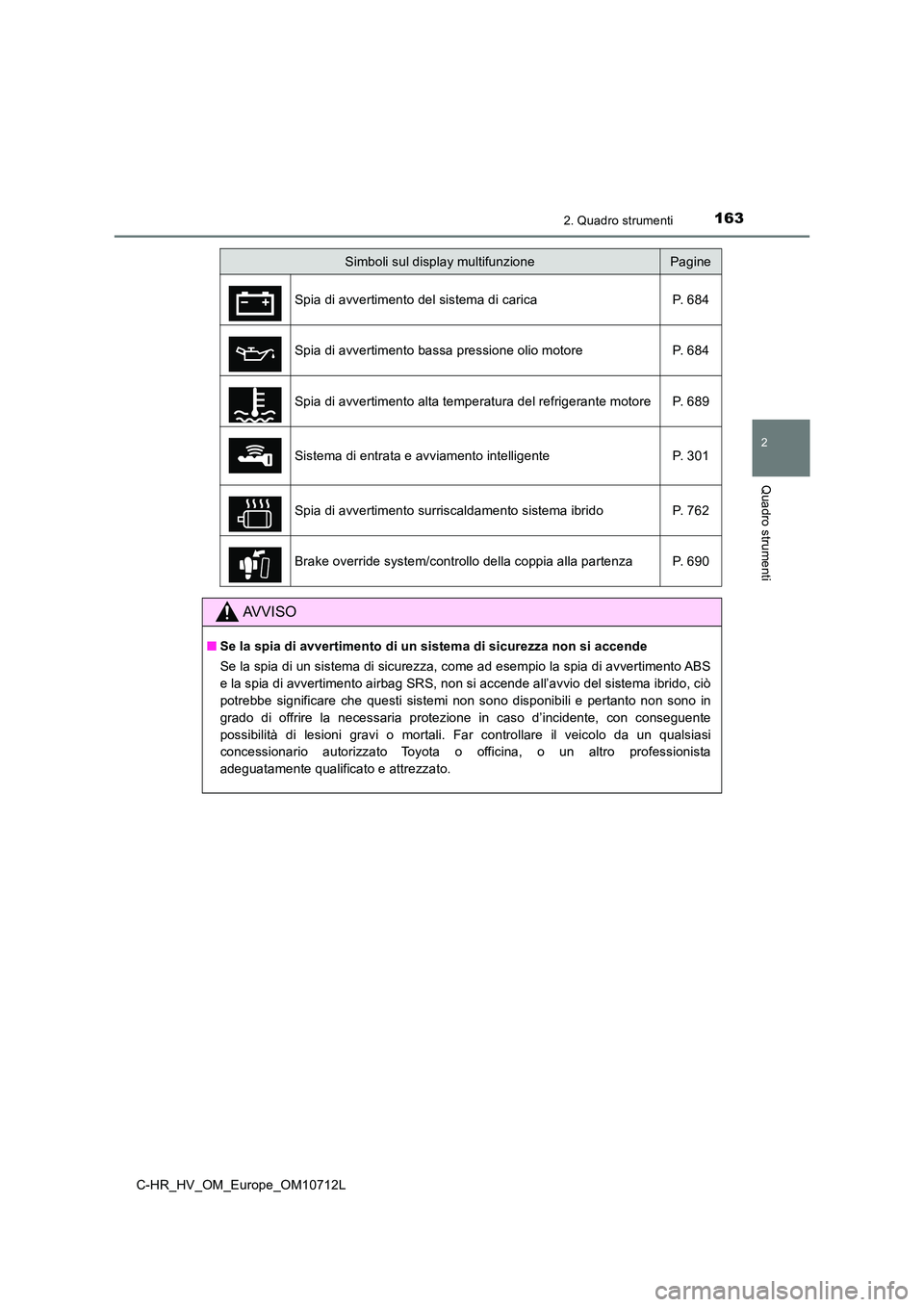

1632. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10712L
Simboli sul display multifunzionePagine
Spia di avvertimento del sistema di carica P. 684
Spia di avvertimento bassa pressione olio motore P. 684
Spia di avvertimento alta temperatura del refrigerante motore P. 689
Sistema di entrata e avviamento intelligente P. 301
Spia di avvertimento surriscaldamento sistema ibrido P. 762
Brake override system/controllo della coppia alla partenza P. 690
AVVISO
■ Se la spia di avvertimento di un sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, come ad esempio la spia di avvertimento ABS
e la spia di avvertimento airbag SRS, non si accende all’avvio del sistema ibrido, ciò
potrebbe significare che questi sistemi non sono disponibili e pertanto non sono in
grado di offrire la necessaria protezione in caso d’incidente, con conseguente
possibilità di lesioni gravi o mortali. Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.

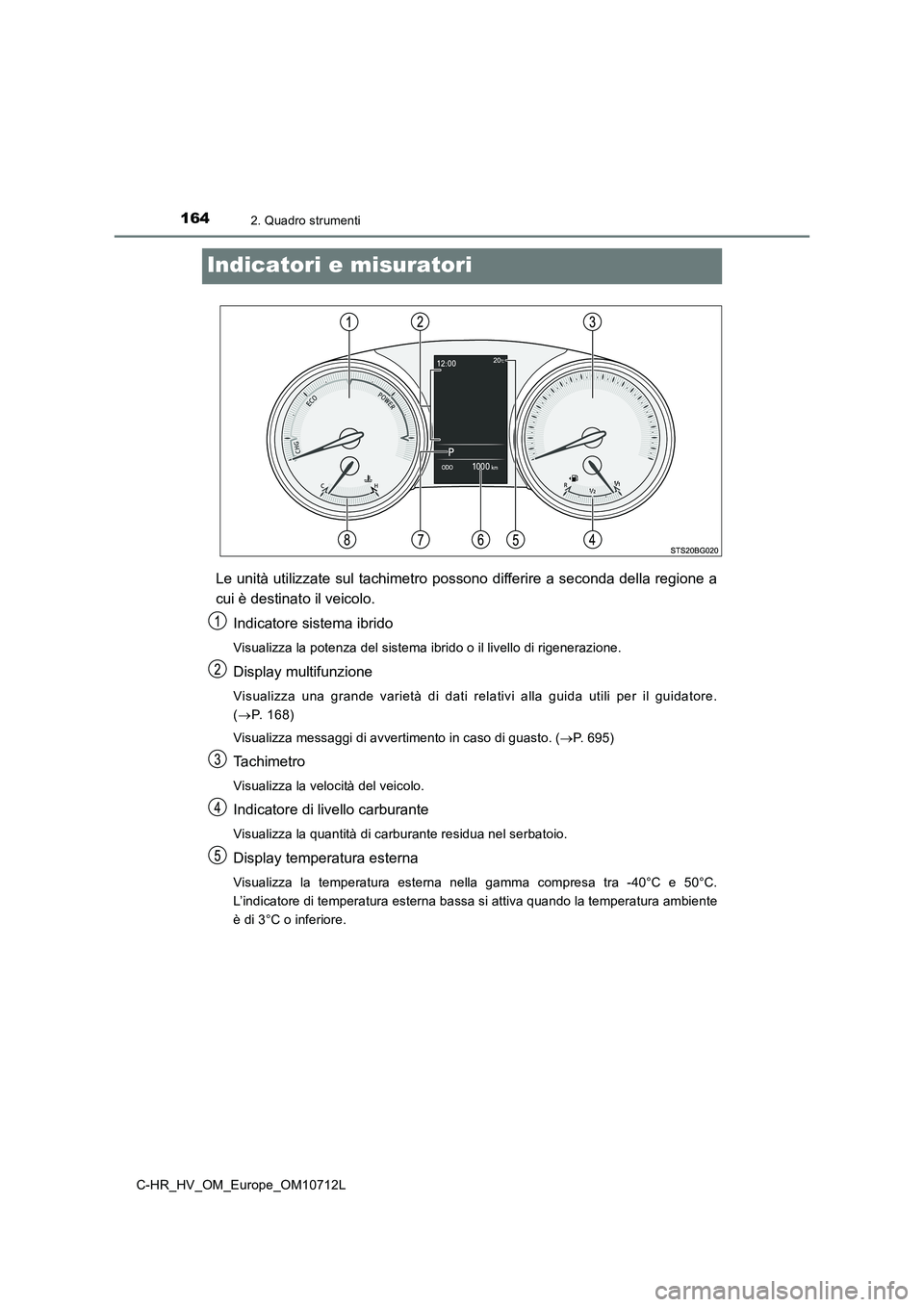

1642. Quadro strumenti
C-HR_HV_OM_Europe_OM10712L
Indicatori e misuratori
Le unità utilizzate sul tachimetro possono differire a seconda della regione a
cui è destinato il veicolo.
Indicatore sistema ibrido
Visualizza la potenza del sistema ibrido o il livello di rigenerazione.
Display multifunzione
Visualizza una grande varietà di dati relativi alla guida utili per il guidatore.
( P. 1 6 8 )
Visualizza messaggi di avvertimento in caso di guasto. ( P. 695)
Ta c h i m e t r o
Visualizza la velocità del veicolo.
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio.
Display temperatura esterna
Visualizza la temperatura esterna nella gamma compresa tra -40°C e 50°C.
L’indicatore di temperatura esterna bassa si attiva quando la temperatura ambiente
è di 3°C o inferiore.

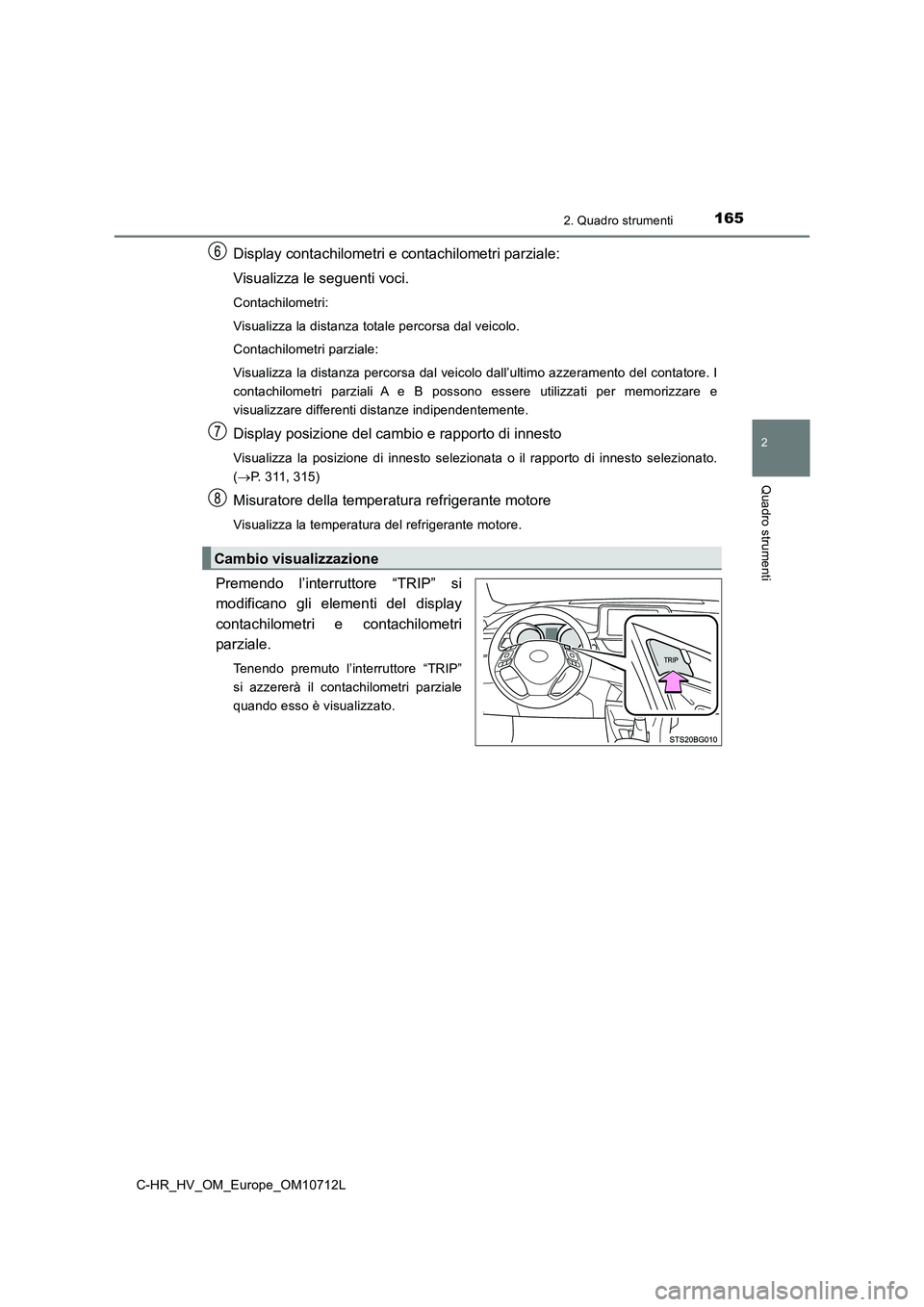

1652. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10712L
Display contachilometri e contachilometri parziale:
Visualizza le seguenti voci.
Contachilometri:
Visualizza la distanza totale percorsa dal veicolo.
Contachilometri parziale:
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento del contatore. I
contachilometri parziali A e B possono essere utilizzati per memorizzare e
visualizzare differenti distanze indipendentemente.
Display posizione del cambio e rapporto di innesto
Visualizza la posizione di innesto selezionata o il rapporto di innesto selezionato.
(P. 311, 315)
Misuratore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore.
Premendo l’interruttore “TRIP” si
modificano gli elementi del display
contachilometri e contachilometri
parziale.
Tenendo premuto l’interruttore “TRIP”
si azzererà il contachilometri parziale
quando esso è visualizzato.
Cambio visualizzazione

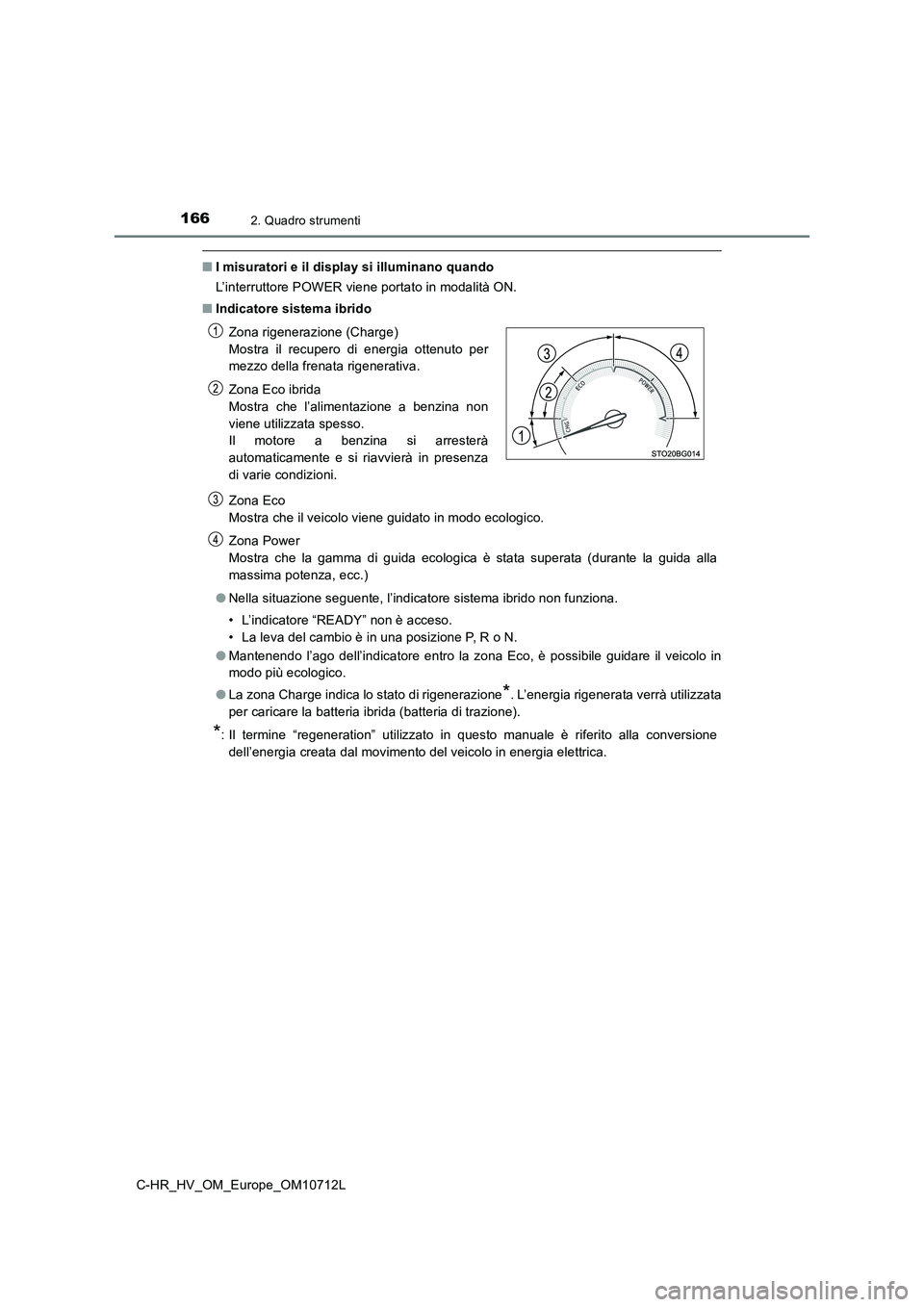

1662. Quadro strumenti
C-HR_HV_OM_Europe_OM10712L
■I misuratori e il display si illuminano quando
L’interruttore POWER viene portato in modalità ON.
■ Indicatore sistema ibrido
Zona Eco
Mostra che il veicolo viene guidato in modo ecologico.
Zona Power
Mostra che la gamma di guida ecologica è stata superata (durante la guida alla
massima potenza, ecc.)
● Nella situazione seguente, l’indicatore sistema ibrido non funziona.
• L’indicatore “READY” non è acceso.
• La leva del cambio è in una posizione P, R o N.
● Mantenendo l’ago dell’indicatore entro la zona Eco, è possibile guidare il veicolo in
modo più ecologico.
● La zona Charge indica lo stato di rigenerazione*. L’energia rigenerata verrà utilizzata
per caricare la batteria ibrida (batteria di trazione).
*: Il termine “regeneration” utilizzato in questo manuale è riferito alla conversione
dell’energia creata dal movimento del veicolo in energia elettrica.
Zona rigenerazione (Charge)
Mostra il recupero di energia ottenuto per
mezzo della frenata rigenerativa.
Zona Eco ibrida
Mostra che l’alimentazione a benzina non
viene utilizzata spesso.
Il motore a benzina si arresterà
automaticamente e si riavvierà in presenza
di varie condizioni.

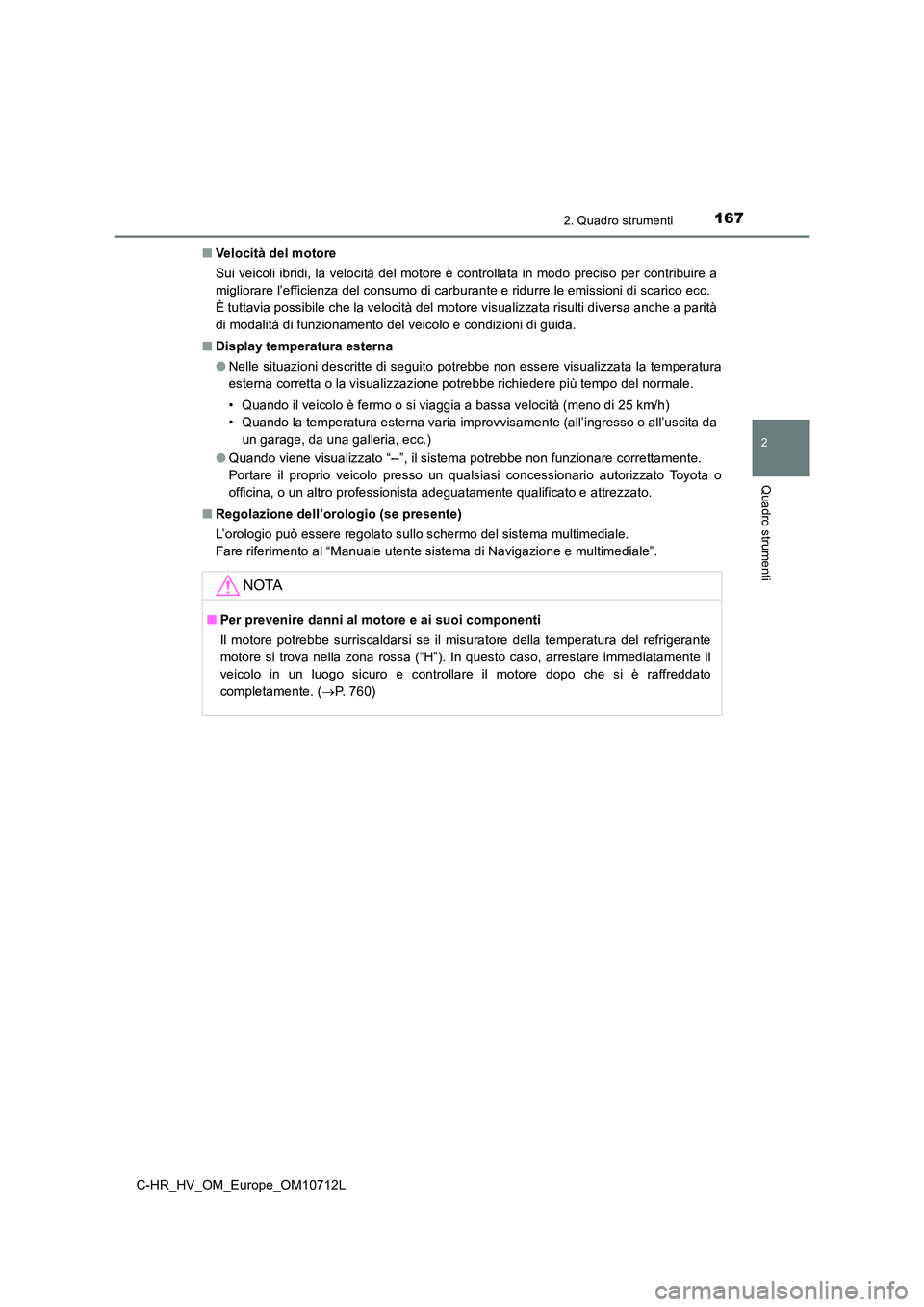

1672. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10712L
■ Velocità del motore
Sui veicoli ibridi, la velocità del motore è controllata in modo preciso per contribuire a
migliorare l’efficienza del consumo di carburante e ridurre le emissioni di scarico ecc.
È tuttavia possibile che la velocità del motore visualizzata risulti diversa anche a parità
di modalità di funzionamento del veicolo e condizioni di guida.
■ Display temperatura esterna
● Nelle situazioni descritte di seguito potrebbe non essere visualizzata la temperatura
esterna corretta o la visualizzazione potrebbe richiedere più tempo del normale.
• Quando il veicolo è fermo o si viaggia a bassa velocità (meno di 25 km/h)
• Quando la temperatura esterna varia improvvisamente (all’ingresso o all’uscita da
un garage, da una galleria, ecc.)
● Quando viene visualizzato “--”, il sistema potrebbe non funzionare correttamente.
Portare il proprio veicolo presso un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
■ Regolazione dell’orologio (se presente)
L’orologio può essere regolato sullo schermo del sistema multimediale.
Fare riferimento al “Manuale utente sistema di Navigazione e multimediale”.
NOTA
■ Per prevenire danni al motore e ai suoi componenti
Il motore potrebbe surriscaldarsi se il misuratore della temperatura del refrigerante
motore si trova nella zona rossa (“H”). In questo caso, arrestare immediatamente il
veicolo in un luogo sicuro e controllare il motore dopo che si è raffreddato
completamente. ( P. 760)

1682. Quadro strumenti
C-HR_HV_OM_Europe_OM10712L

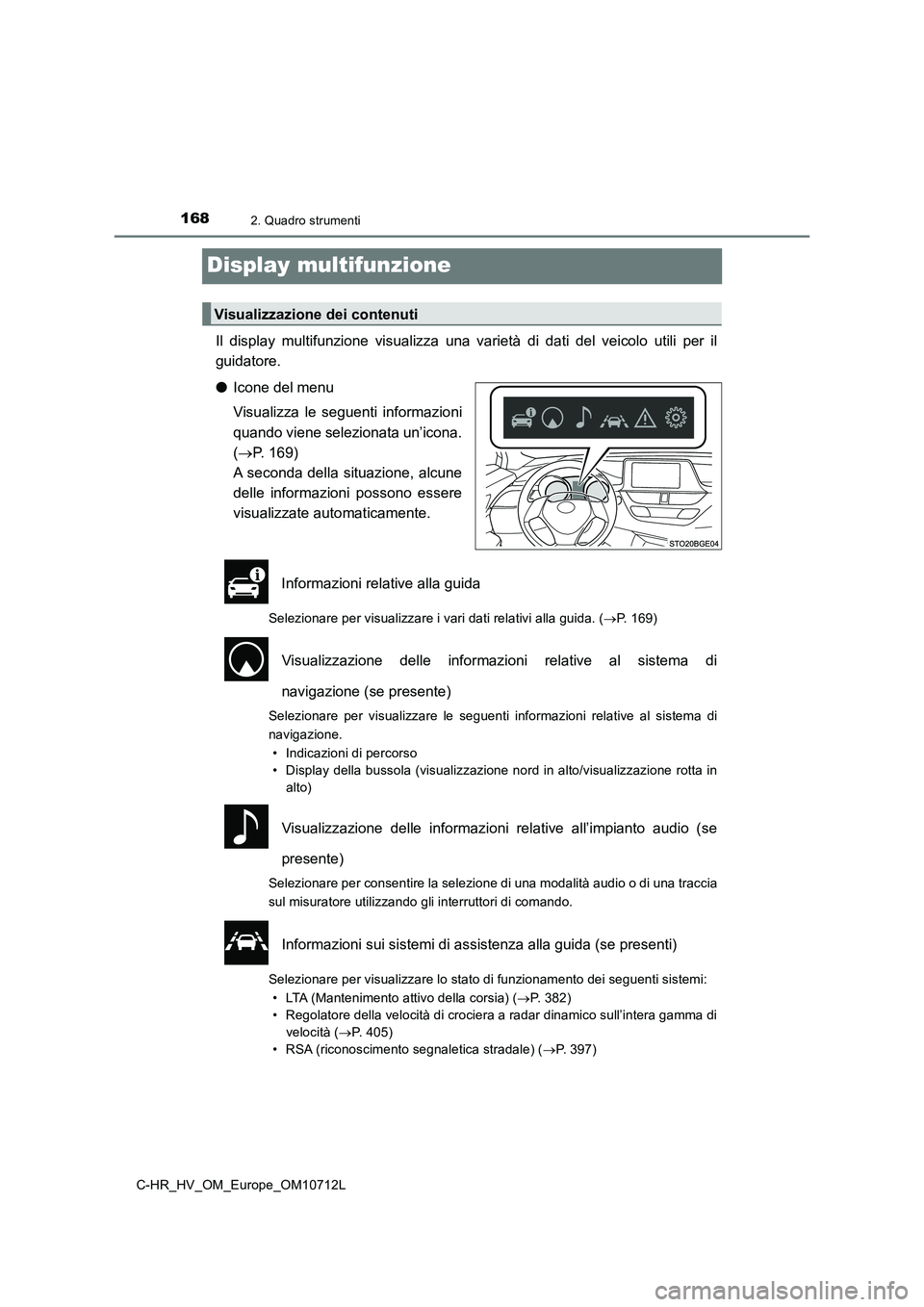

Display multifunzione
Il display multifunzione visualizza una varietà di dati del veicolo utili per il
guidatore.
●Icone del menu
Visualizza le seguenti informazioni
quando viene selezionata un’icona.
(P. 169)
A seconda della situazione, alcune
delle informazioni possono essere
visualizzate automaticamente.
Informazioni relative alla guida
Selezionare per visualizzare i vari dati relativi alla guida. (P. 169)
Visualizzazione delle informazioni relative al sistema di
navigazione (se presente)
Selezionare per visualizzare le seguenti informazioni relative al sistema di
navigazione.
• Indicazioni di percorso
• Display della bussola (visualizzazione nord in alto/visualizzazione rotta in
alto)
Visualizzazione delle informazioni relative all’impianto audio (se
presente)
Selezionare per consentire la selezione di una modalità audio o di una traccia
sul misuratore utilizzando gli interruttori di comando.
Informazioni sui sistemi di assistenza alla guida (se presenti)
Selezionare per visualizzare lo stato di funzionamento dei seguenti sistemi:
• LTA (Mantenimento attivo della corsia) (P. 382)
• Regolatore della velocità di crociera a radar dinamico sull’intera gamma di
velocità (P. 405)
• RSA (riconoscimento segnaletica stradale) (P. 397)
Visualizzazione dei contenuti
