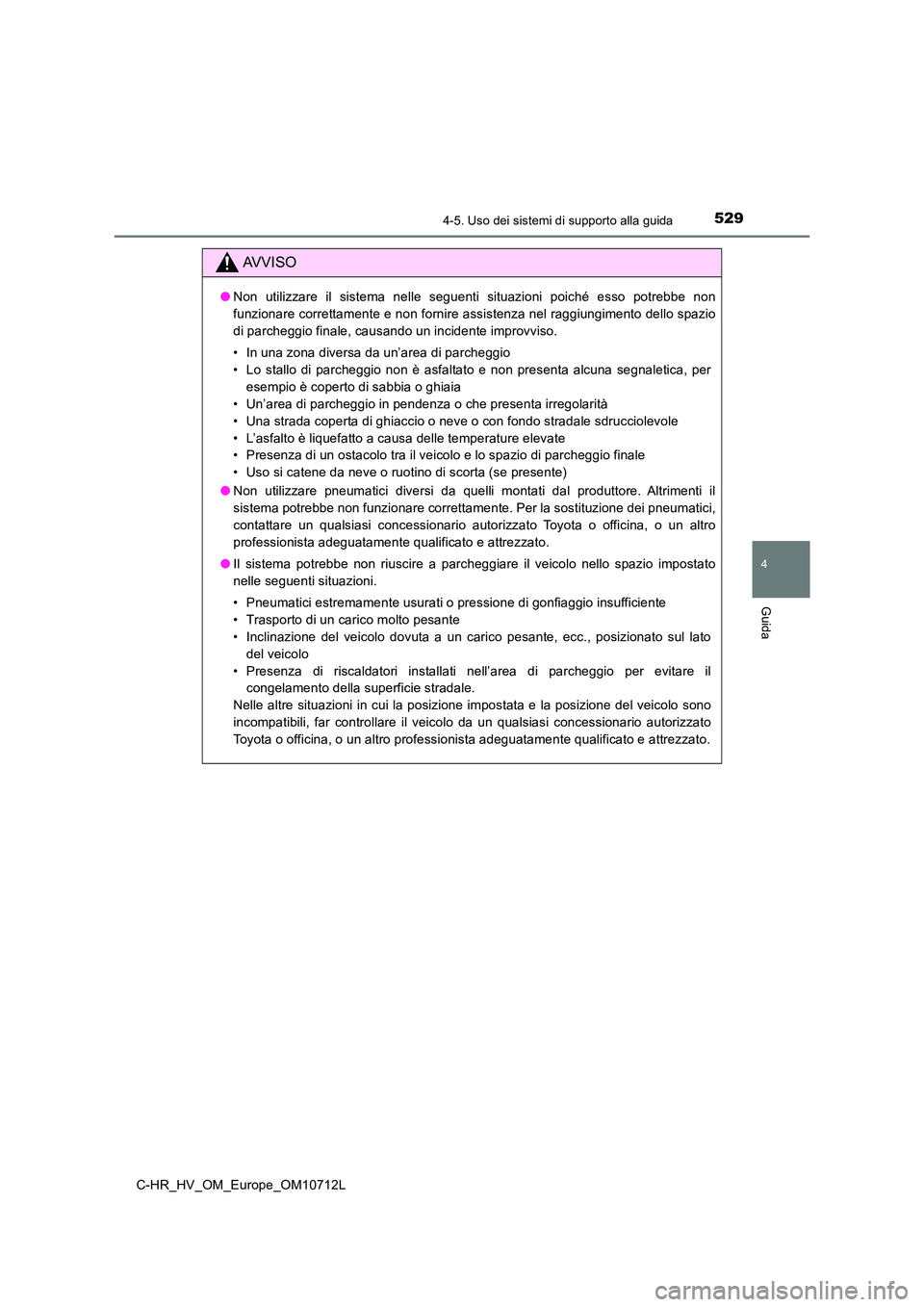

5294-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10712L
AVVISO
●Non utilizzare il sistema nelle seguenti situazioni poiché esso potrebbe non
funzionare correttamente e non fornire assistenza nel raggiungimento dello spazio
di parcheggio finale, causando un incidente improvviso.
• In una zona diversa da un’area di parcheggio
• Lo stallo di parcheggio non è asfaltato e non presenta alcuna segnaletica, per
esempio è coperto di sabbia o ghiaia
• Un’area di parcheggio in pendenza o che presenta irregolarità
• Una strada coperta di ghiaccio o neve o con fondo stradale sdrucciolevole
• L’asfalto è liquefatto a causa delle temperature elevate
• Presenza di un ostacolo tra il veicolo e lo spazio di parcheggio finale
• Uso si catene da neve o ruotino di scorta (se presente)
● Non utilizzare pneumatici diversi da quelli montati dal produttore. Altrimenti il
sistema potrebbe non funzionare correttamente. Per la sostituzione dei pneumatici,
contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
● Il sistema potrebbe non riuscire a parcheggiare il veicolo nello spazio impostato
nelle seguenti situazioni.
• Pneumatici estremamente usurati o pressione di gonfiaggio insufficiente
• Trasporto di un carico molto pesante
• Inclinazione del veicolo dovuta a un carico pesante, ecc., posizionato sul lato
del veicolo
• Presenza di riscaldatori installati nell’area di parcheggio per evitare il
congelamento della superficie stradale.
Nelle altre situazioni in cui la posizione impostata e la posizione del veicolo sono
incompatibili, far controllare il veicolo da un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

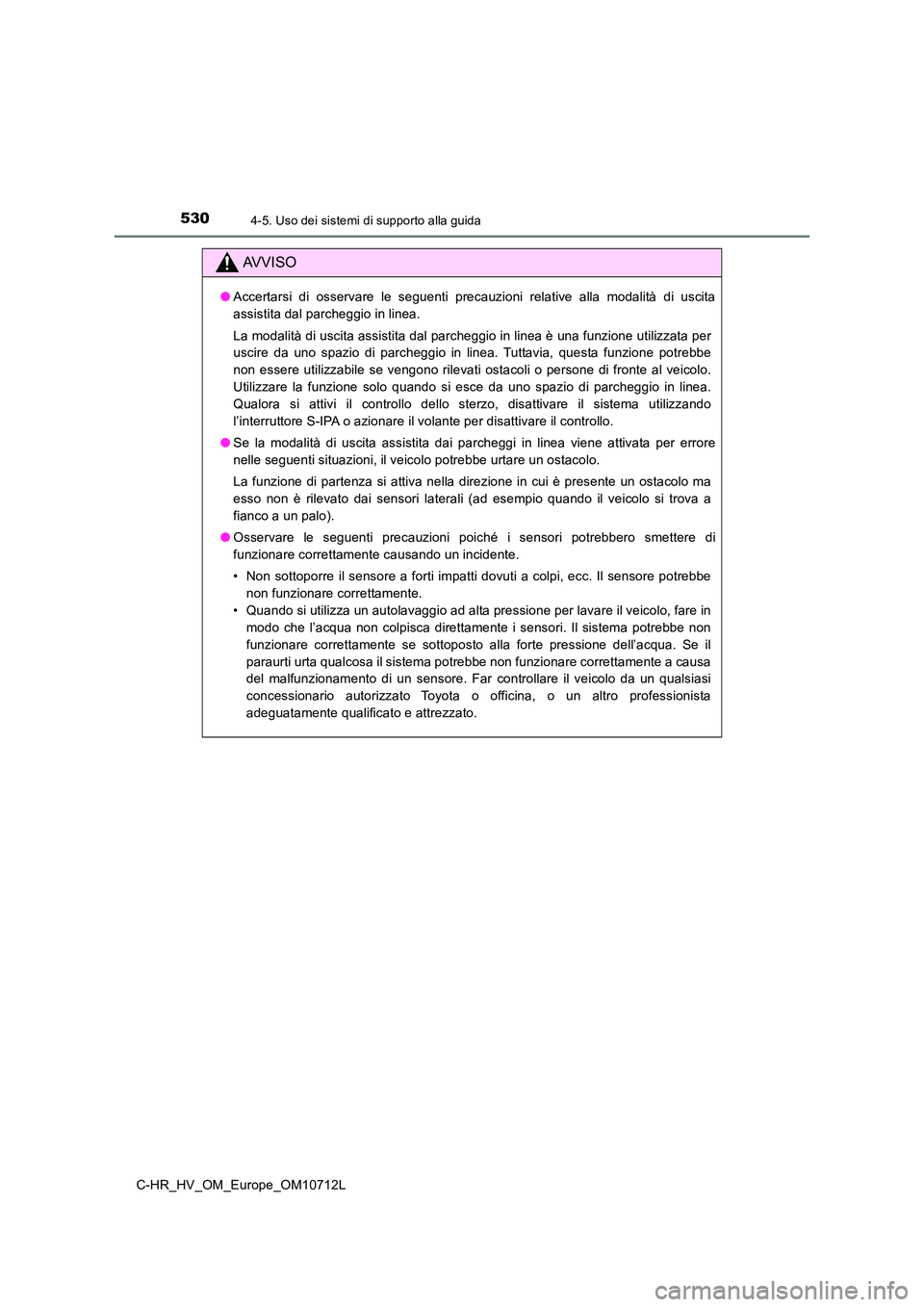

5304-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10712L
AVVISO
●Accertarsi di osservare le seguenti precauzioni relative alla modalità di uscita
assistita dal parcheggio in linea.
La modalità di uscita assistita dal parcheggio in linea è una funzione utilizzata per
uscire da uno spazio di parcheggio in linea. Tuttavia, questa funzione potrebbe
non essere utilizzabile se vengono rilevati ostacoli o persone di fronte al veicolo.
Utilizzare la funzione solo quando si esce da uno spazio di parcheggio in linea.
Qualora si attivi il controllo dello sterzo, disattivare il sistema utilizzando
l’interruttore S-IPA o azionare il volante per disattivare il controllo.
● Se la modalità di uscita assistita dai parcheggi in linea viene attivata per errore
nelle seguenti situazioni, il veicolo potrebbe urtare un ostacolo.
La funzione di partenza si attiva nella direzione in cui è presente un ostacolo ma
esso non è rilevato dai sensori laterali (ad esempio quando il veicolo si trova a
fianco a un palo).
● Osservare le seguenti precauzioni poiché i sensori potrebbero smettere di
funzionare correttamente causando un incidente.
• Non sottoporre il sensore a forti impatti dovuti a colpi, ecc. Il sensore potrebbe
non funzionare correttamente.
• Quando si utilizza un autolavaggio ad alta pressione per lavare il veicolo, fare in
modo che l’acqua non colpisca direttamente i sensori. Il sistema potrebbe non
funzionare correttamente se sottoposto alla forte pressione dell’acqua. Se il
paraurti urta qualcosa il sistema potrebbe non funzionare correttamente a causa
del malfunzionamento di un sensore. Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.

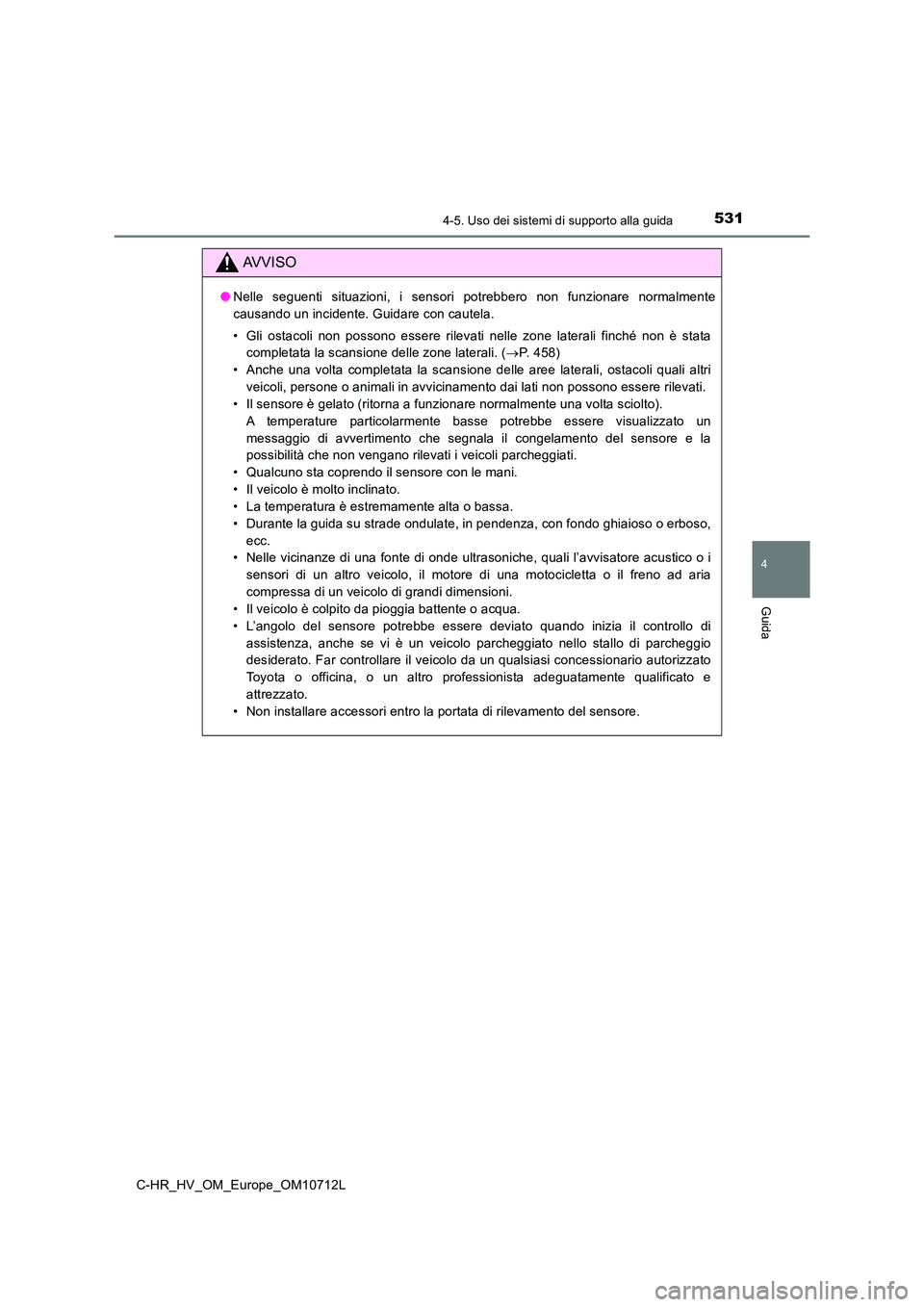

5314-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10712L
AVVISO
●Nelle seguenti situazioni, i sensori potrebbero non funzionare normalmente
causando un incidente. Guidare con cautela.
• Gli ostacoli non possono essere rilevati nelle zone laterali finché non è stata
completata la scansione delle zone laterali. ( P. 458)
• Anche una volta completata la scansione delle aree laterali, ostacoli quali altri
veicoli, persone o animali in avvicinamento dai lati non possono essere rilevati.
• Il sensore è gelato (ritorna a funzionare normalmente una volta sciolto).
A temperature particolarmente basse potrebbe essere visualizzato un
messaggio di avvertimento che segnala il congelamento del sensore e la
possibilità che non vengano rilevati i veicoli parcheggiati.
• Qualcuno sta coprendo il sensore con le mani.
• Il veicolo è molto inclinato.
• La temperatura è estremamente alta o bassa.
• Durante la guida su strade ondulate, in pendenza, con fondo ghiaioso o erboso,
ecc.
• Nelle vicinanze di una fonte di onde ultrasoniche, quali l’avvisatore acustico o i
sensori di un altro veicolo, il motore di una motocicletta o il freno ad aria
compressa di un veicolo di grandi dimensioni.
• Il veicolo è colpito da pioggia battente o acqua.
• L’angolo del sensore potrebbe essere deviato quando inizia il controllo di
assistenza, anche se vi è un veicolo parcheggiato nello stallo di parcheggio
desiderato. Far controllare il veicolo da un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
• Non installare accessori entro la portata di rilevamento del sensore.

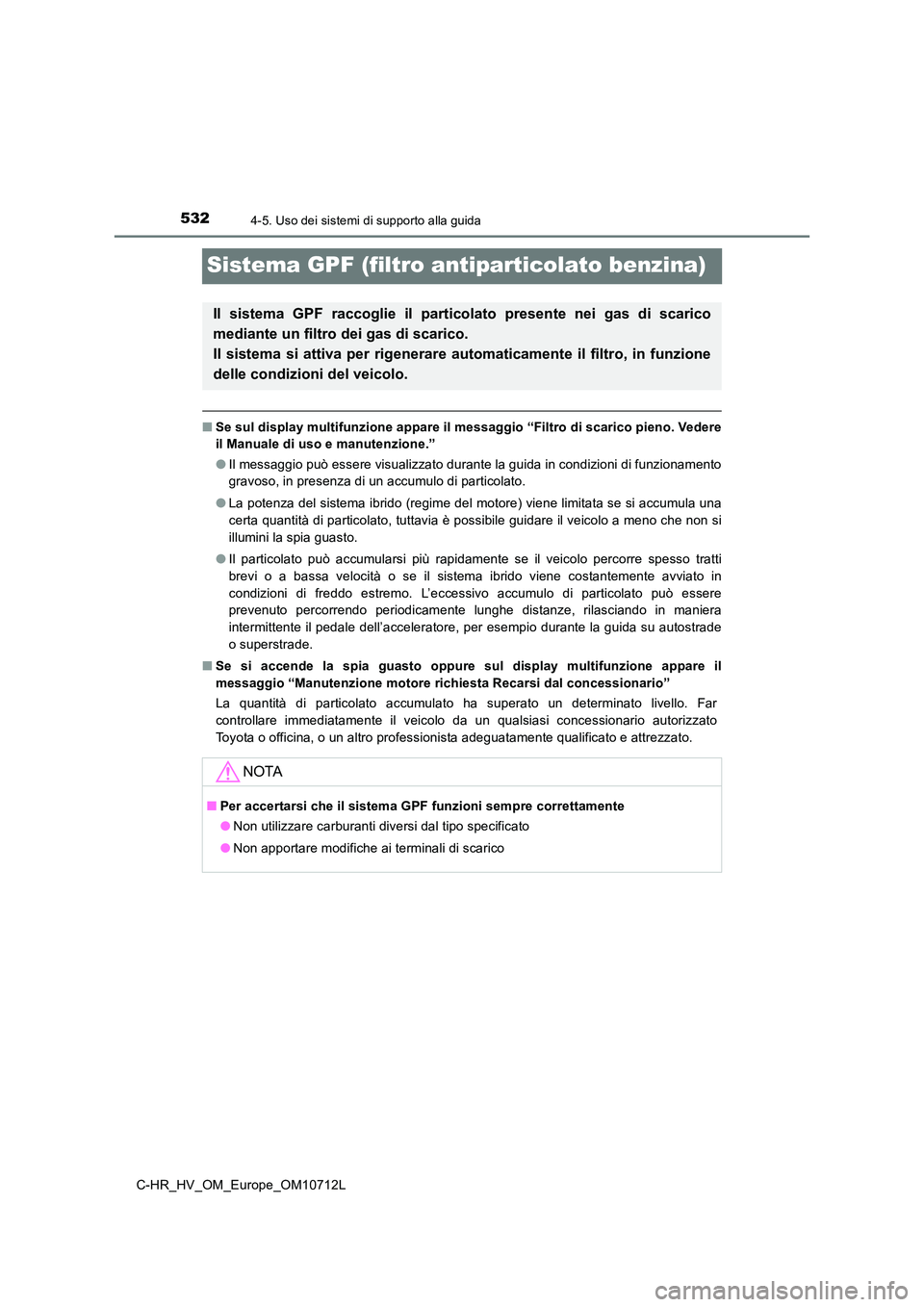

5324-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10712L
Sistema GPF (filtro antiparticolato benzina)
■Se sul display multifunzione appare il messaggio “Filtro di scarico pieno. Vedere
il Manuale di uso e manutenzione.”
● Il messaggio può essere visualizzato durante la guida in condizioni di funzionamento
gravoso, in presenza di un accumulo di particolato.
● La potenza del sistema ibrido (regime del motore) viene limitata se si accumula una
certa quantità di particolato, tuttavia è possibile guidare il veicolo a meno che non si
illumini la spia guasto.
● Il particolato può accumularsi più rapidamente se il veicolo percorre spesso tratti
brevi o a bassa velocità o se il sistema ibrido viene costantemente avviato in
condizioni di freddo estremo. L’eccessivo accumulo di particolato può essere
prevenuto percorrendo periodicamente lunghe distanze, rilasciando in maniera
intermittente il pedale dell’acceleratore, per esempio durante la guida su autostrade
o superstrade.
■ Se si accende la spia guasto oppure sul display multifunzione appare il
messaggio “Manutenzione motore richiesta Recarsi dal concessionario”
La quantità di particolato accumulato ha superato un determinato livello. Far
controllare immediatamente il veicolo da un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
Il sistema GPF raccoglie il particolato presente nei gas di scarico
mediante un filtro dei gas di scarico.
Il sistema si attiva per rigenerare au tomaticamente il filtro, in funzione
delle condizioni del veicolo.
NOTA
■ Per accertarsi che il sistema GPF funzioni sempre correttamente
● Non utilizzare carburanti diversi dal tipo specificato
● Non apportare modifiche ai terminali di scarico

533
4

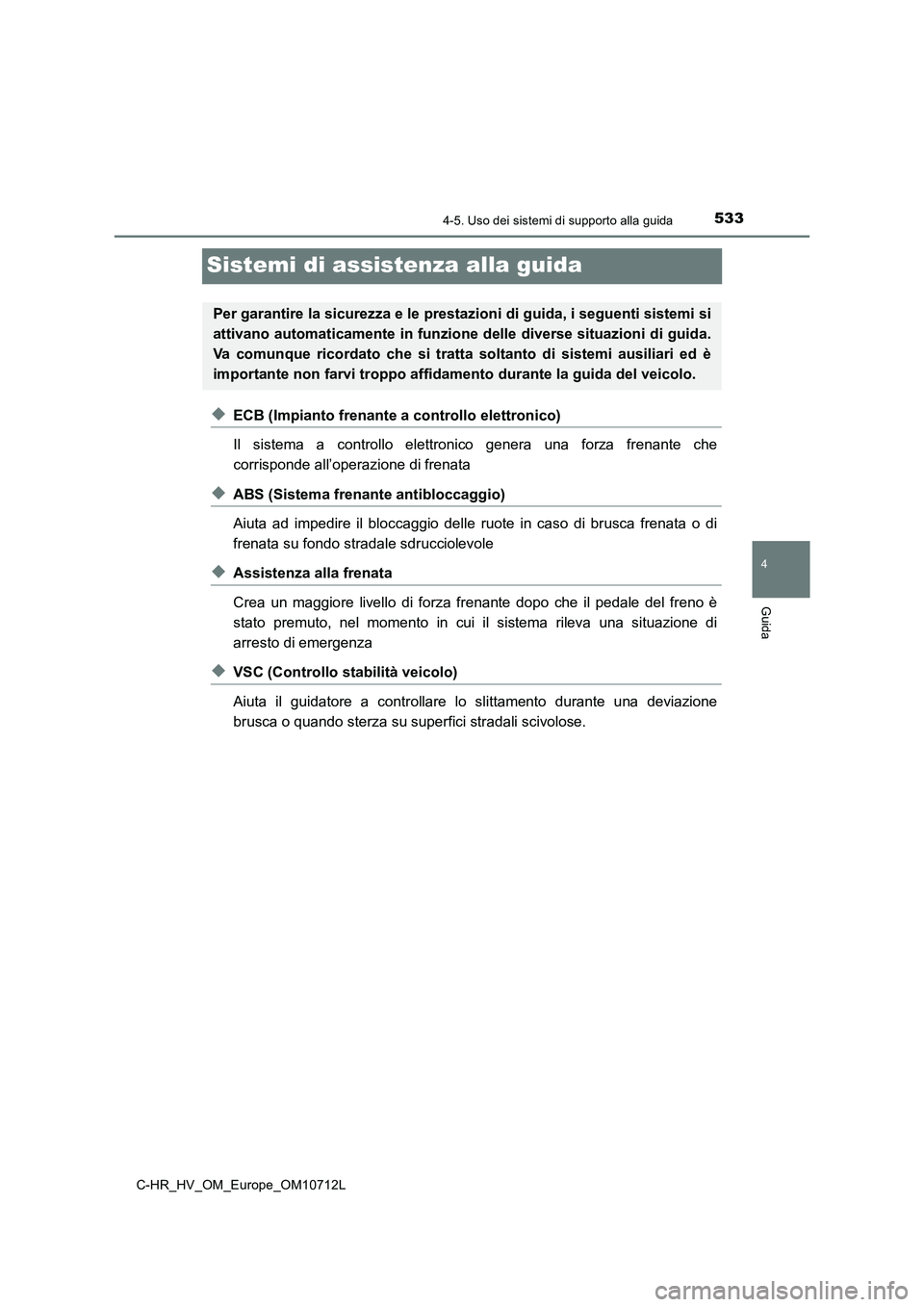

4-5. Uso dei sistemi di supporto alla guida
Guida
C-HR_HV_OM_Europe_OM10712L
Sistemi di assistenza alla guida
◆ECB (Impianto frenante a controllo elettronico)
Il sistema a controllo elettronico genera una forza frenante che
corrisponde all’operazione di frenata
◆ABS (Sistema frenante antibloccaggio)
Aiuta ad impedire il bloccaggio delle ruote in caso di brusca frenata o di
frenata su fondo stradale sdrucciolevole
◆Assistenza alla frenata
Crea un maggiore livello di forza frenante dopo che il pedale del freno è
stato premuto, nel momento in cui il sistema rileva una situazione di
arresto di emergenza
◆VSC (Controllo stabilità veicolo)
Aiuta il guidatore a controllare lo slittamento durante una deviazione
brusca o quando sterza su superfici stradali scivolose.
Per garantire la sicurezza e le prestazioni di guida, i seguenti sistemi si
attivano automaticamente in funzione delle diverse situazioni di guida.
Va comunque ricordato che si tratta soltanto di sistemi ausiliari ed è
importante non farvi troppo affidamento durante la guida del veicolo.

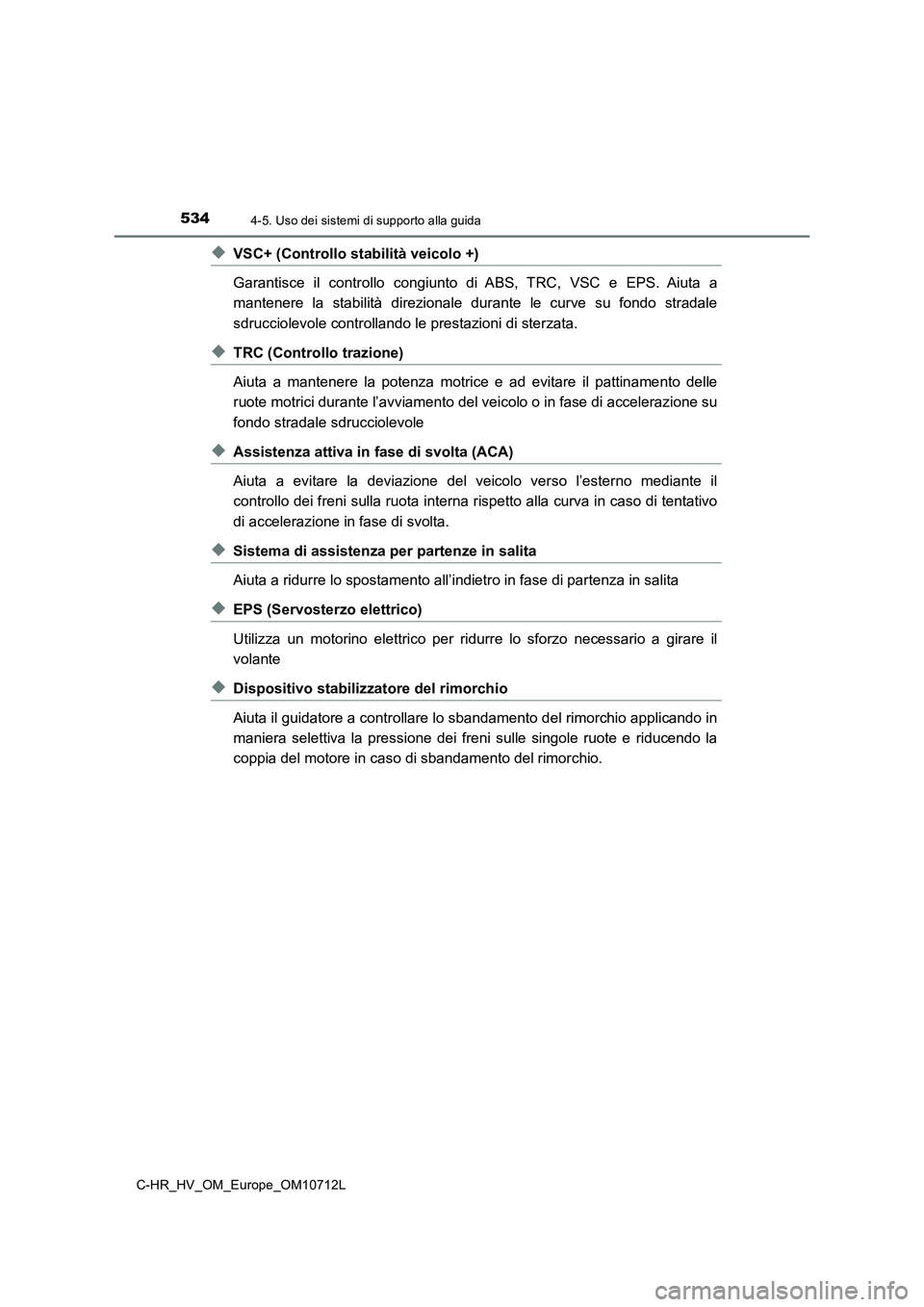

5344-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10712L
◆VSC+ (Controllo stabilità veicolo +)
Garantisce il controllo congiunto di ABS, TRC, VSC e EPS. Aiuta a
mantenere la stabilità direzionale durante le curve su fondo stradale
sdrucciolevole controllando le prestazioni di sterzata.
◆TRC (Controllo trazione)
Aiuta a mantenere la potenza motrice e ad evitare il pattinamento delle
ruote motrici durante l’avviamento del veicolo o in fase di accelerazione su
fondo stradale sdrucciolevole
◆Assistenza attiva in fase di svolta (ACA)
Aiuta a evitare la deviazione del veicolo verso l’esterno mediante il
controllo dei freni sulla ruota interna rispetto alla curva in caso di tentativo
di accelerazione in fase di svolta.
◆Sistema di assistenza per partenze in salita
Aiuta a ridurre lo spostamento all’indietro in fase di partenza in salita
◆EPS (Servosterzo elettrico)
Utilizza un motorino elettrico per ridurre lo sforzo necessario a girare il
volante
◆Dispositivo stabilizzatore del rimorchio
Aiuta il guidatore a controllare lo sbandamento del rimorchio applicando in
maniera selettiva la pressione dei freni sulle singole ruote e riducendo la
coppia del motore in caso di sbandamento del rimorchio.

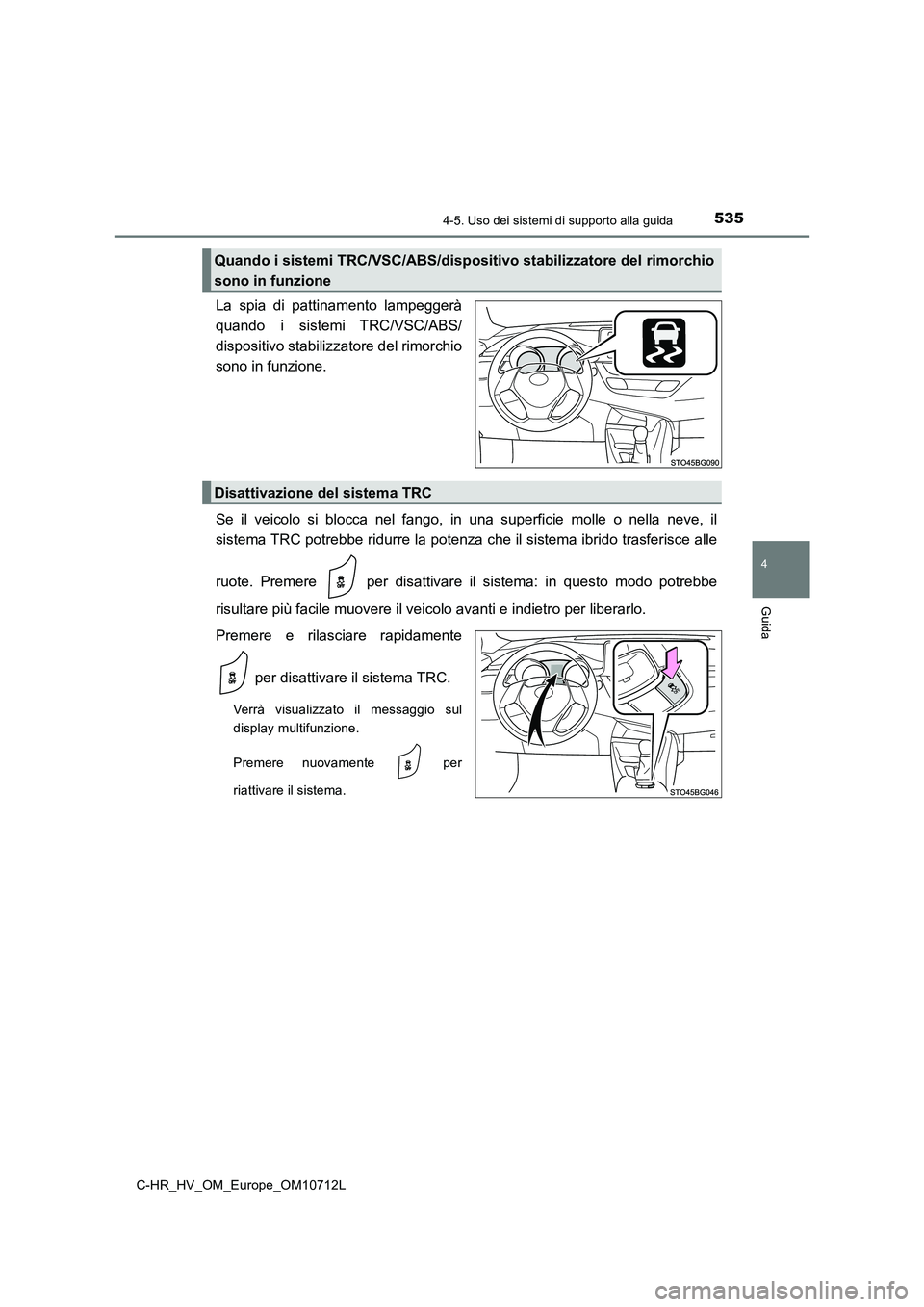

5354-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10712L
La spia di pattinamento lampeggerà
quando i sistemi TRC/VSC/ABS/
dispositivo stabilizzatore del rimorchio
sono in funzione.
Se il veicolo si blocca nel fango, in una superficie molle o nella neve, il
sistema TRC potrebbe ridurre la potenza che il sistema ibrido trasferisce alle
ruote. Premere per disattivare il sistema: in questo modo potrebbe
risultare più facile muovere il veicolo avanti e indietro per liberarlo.
Premere e rilasciare rapidamente
per disattivare il sistema TRC.
Verrà visualizzato il messaggio sul
display multifunzione.
Premere nuovamente per
riattivare il sistema.
Quando i sistemi TRC/VSC/ABS/dispositivo stabilizzatore del rimorchio
sono in funzione
Disattivazione del sistema TRC

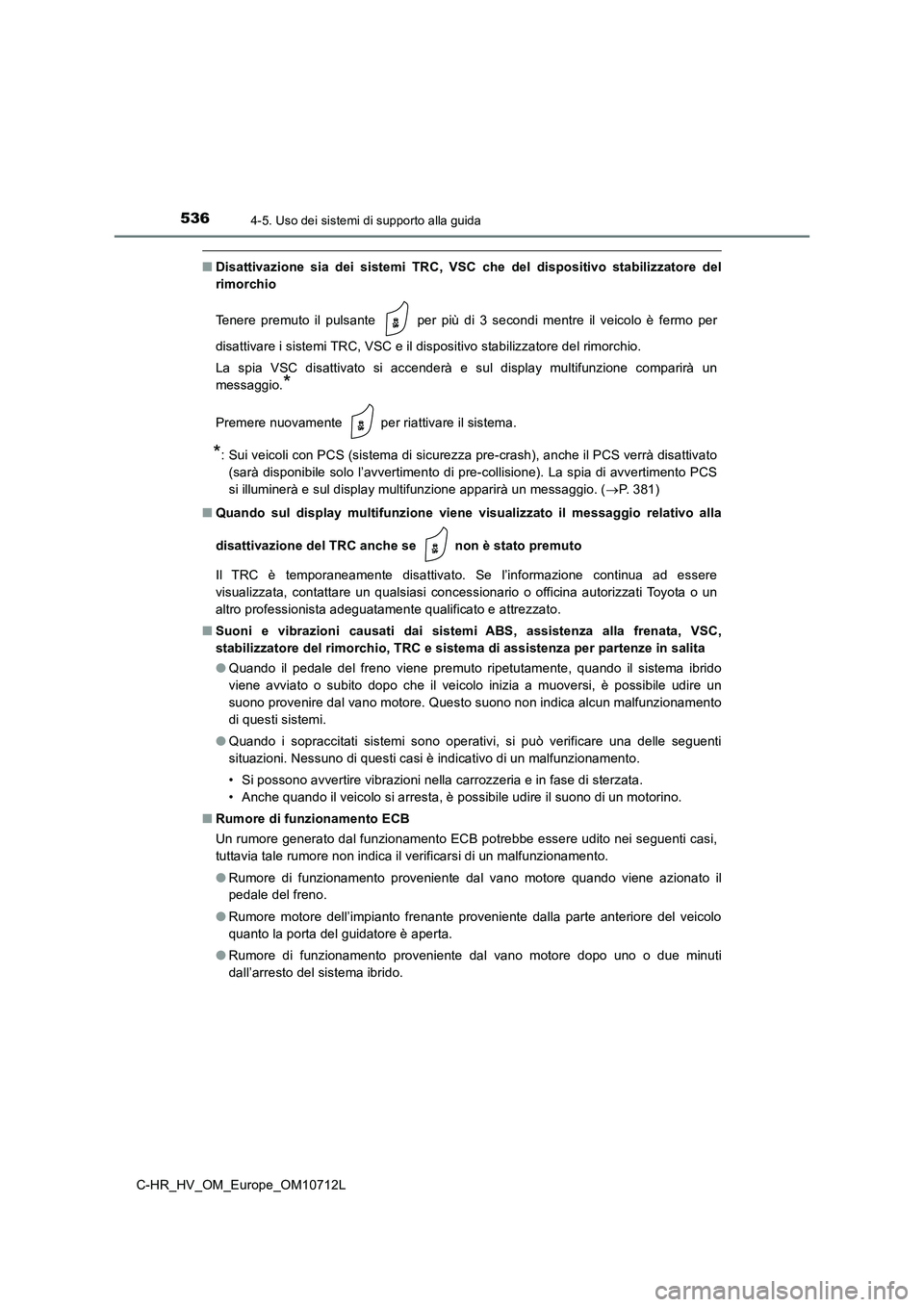

5364-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10712L
■Disattivazione sia dei sistemi TRC, VSC che del dispositivo stabilizzatore del
rimorchio
Tenere premuto il pulsante per più di 3 secondi mentre il veicolo è fermo per
disattivare i sistemi TRC, VSC e il dispositivo stabilizzatore del rimorchio.
La spia VSC disattivato si accenderà e sul display multifunzione comparirà un
messaggio.*
Premere nuovamente per riattivare il sistema.
*: Sui veicoli con PCS (sistema di sicurezza pre-crash), anche il PCS verrà disattivato
(sarà disponibile solo l’avvertimento di pre-collisione). La spia di avvertimento PCS
si illuminerà e sul display multifunzione apparirà un messaggio. ( P. 381)
■ Quando sul display multifunzione viene visualizzato il messaggio relativo alla
disattivazione del TRC anche se non è stato premuto
Il TRC è temporaneamente disattivato. Se l’informazione continua ad essere
visualizzata, contattare un qualsiasi concessionario o officina autorizzati Toyota o un
altro professionista adeguatamente qualificato e attrezzato.
■ Suoni e vibrazioni causati dai sistemi ABS, assistenza alla frenata, VSC,
stabilizzatore del rimorchio, TRC e sistema di assistenza per partenze in salita
● Quando il pedale del freno viene premuto ripetutamente, quando il sistema ibrido
viene avviato o subito dopo che il veicolo inizia a muoversi, è possibile udire un
suono provenire dal vano motore. Questo suono non indica alcun malfunzionamento
di questi sistemi.
● Quando i sopraccitati sistemi sono operativi, si può verificare una delle seguenti
situazioni. Nessuno di questi casi è indicativo di un malfunzionamento.
• Si possono avvertire vibrazioni nella carrozzeria e in fase di sterzata.
• Anche quando il veicolo si arresta, è possibile udire il suono di un motorino.
■ Rumore di funzionamento ECB
Un rumore generato dal funzionamento ECB potrebbe essere udito nei seguenti casi,
tuttavia tale rumore non indica il verificarsi di un malfunzionamento.
● Rumore di funzionamento proveniente dal vano motore quando viene azionato il
pedale del freno.
● Rumore motore dell’impianto frenante proveniente dalla parte anteriore del veicolo
quanto la porta del guidatore è aperta.
● Rumore di funzionamento proveniente dal vano motore dopo uno o due minuti
dall’arresto del sistema ibrido.

5374-5. Uso dei sistemi di supporto alla guida
4
Guida

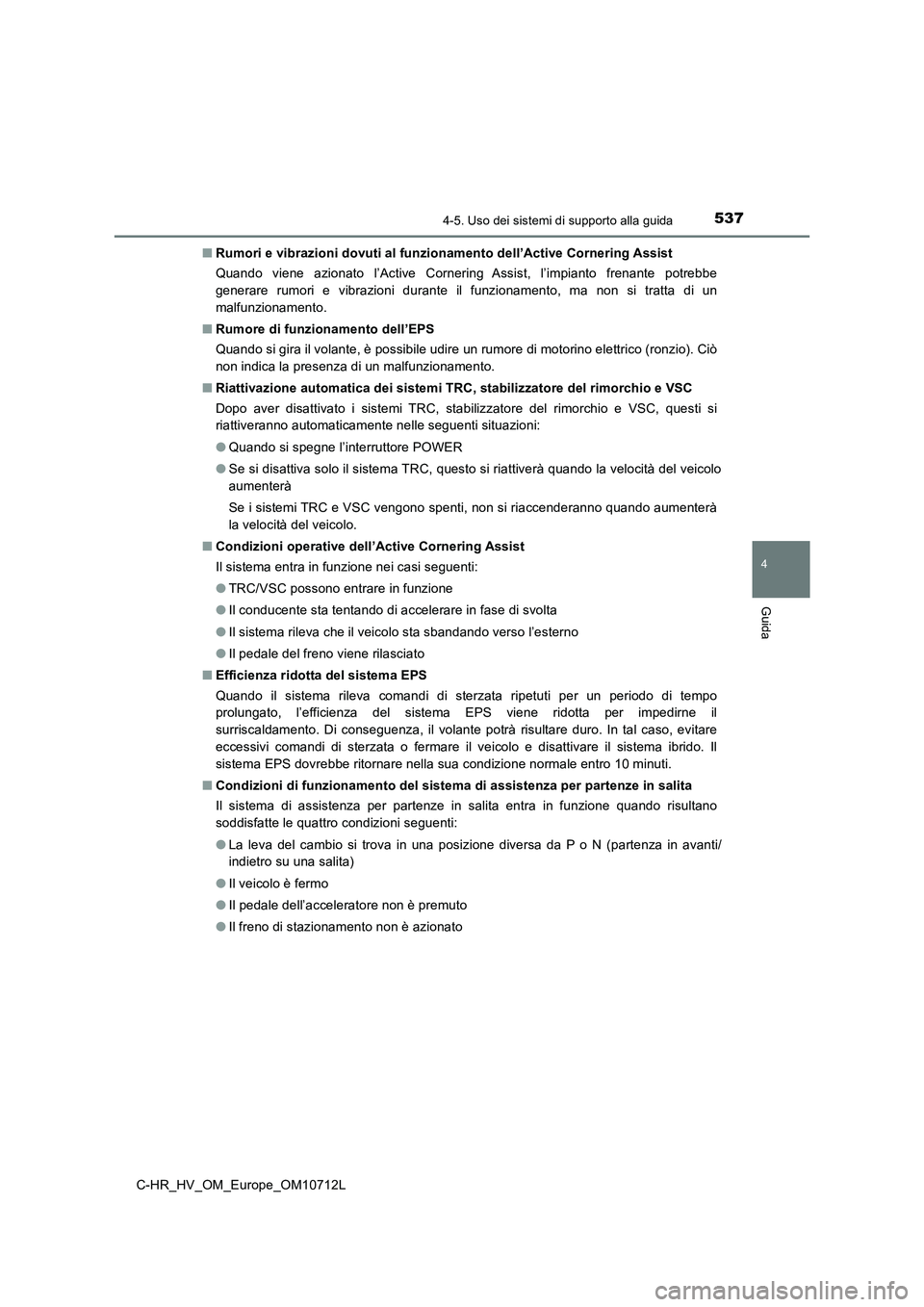

C-HR_HV_OM_Europe_OM10712L■Rumori e vibrazioni dovuti al funzionamento dell’Active Cornering Assist
Quando viene azionato l’Active Cornering Assist, l’impianto frenante potrebbe
generare rumori e vibrazioni durante il funzionamento, ma non si tratta di un
malfunzionamento.
■Rumore di funzionamento dell’EPS
Quando si gira il volante, è possibile udire un rumore di motorino elettrico (ronzio). Ciò
non indica la presenza di un malfunzionamento.
■Riattivazione automatica dei sistemi TRC, stabilizzatore del rimorchio e VSC
Dopo aver disattivato i sistemi TRC, stabilizzatore del rimorchio e VSC, questi si
riattiveranno automaticamente nelle seguenti situazioni:
●Quando si spegne l’interruttore POWER
●Se si disattiva solo il sistema TRC, questo si riattiverà quando la velocità del veicolo
aumenterà
Se i sistemi TRC e VSC vengono spenti, non si riaccenderanno quando aumenterà
la velocità del veicolo.
■Condizioni operative dell’Active Cornering Assist
Il sistema entra in funzione nei casi seguenti:
●TRC/VSC possono entrare in funzione
●Il conducente sta tentando di accelerare in fase di svolta
●Il sistema rileva che il veicolo sta sbandando verso l’esterno
●Il pedale del freno viene rilasciato
■Efficienza ridotta del sistema EPS
Quando il sistema rileva comandi di sterzata ripetuti per un periodo di tempo
prolungato, l’efficienza del sistema EPS viene ridotta per impedirne il
surriscaldamento. Di conseguenza, il volante potrà risultare duro. In tal caso, evitare
eccessivi comandi di sterzata o fermare il veicolo e disattivare il sistema ibrido. Il
sistema EPS dovrebbe ritornare nella sua condizione normale entro 10 minuti.
■Condizioni di funzionamento del sistema di assistenza per partenze in salita
Il sistema di assistenza per partenze in salita entra in funzione quando risultano
soddisfatte le quattro condizioni seguenti:
●La leva del cambio si trova in una posizione diversa da P o N (partenza in avanti/
indietro su una salita)
●Il veicolo è fermo
●Il pedale dell’acceleratore non è premuto
●Il freno di stazionamento non è azionato

5384-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10712L

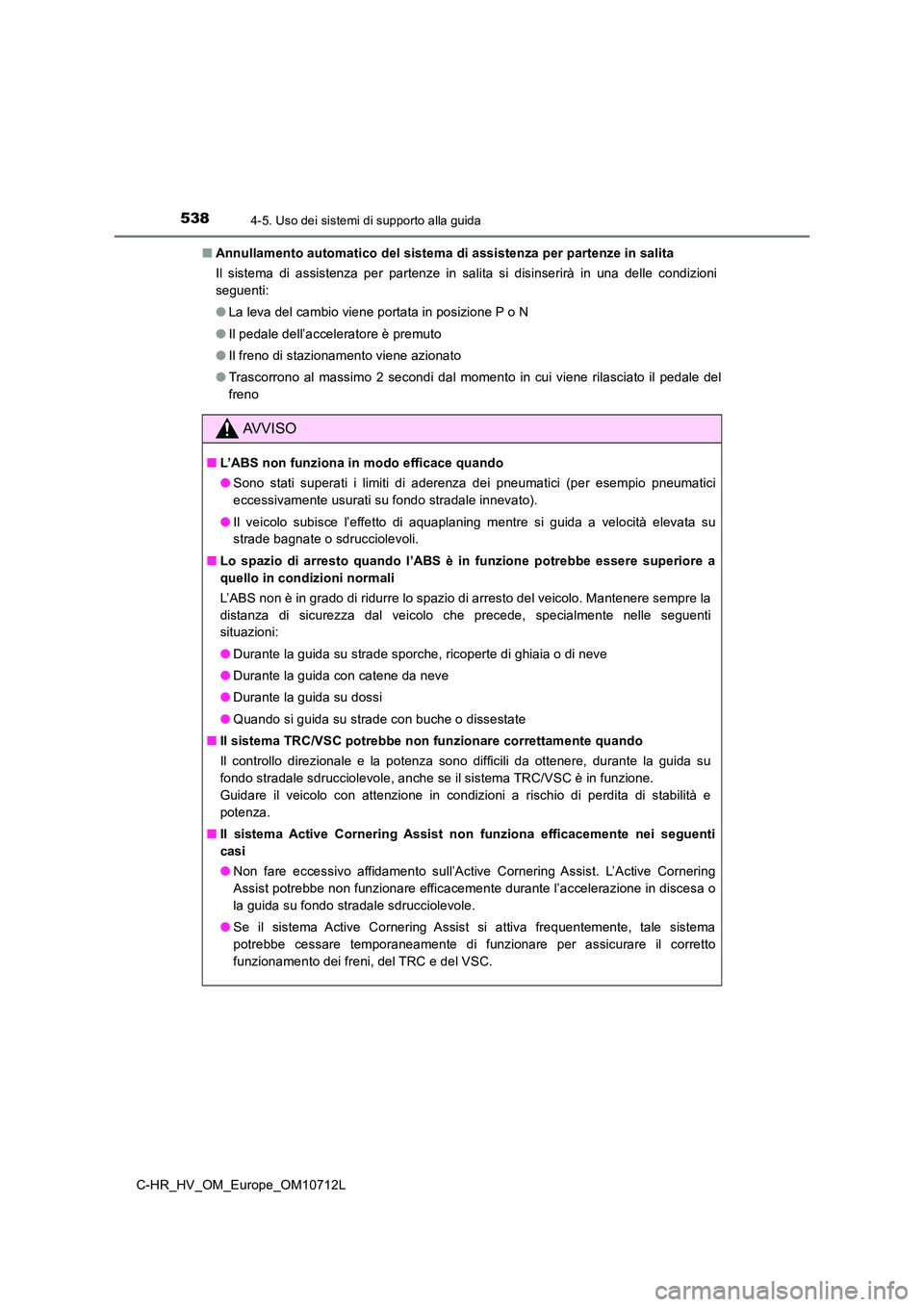

■ Annullamento automatico del sistema di assistenza per partenze in salita
Il sistema di assistenza per partenze in salita si disinserirà in una delle condizioni
seguenti:
● La leva del cambio viene portata in posizione P o N
● Il pedale dell’acceleratore è premuto
● Il freno di stazionamento viene azionato
● Trascorrono al massimo 2 secondi dal momento in cui viene rilasciato il pedale del
freno
AVVISO
■ L’ABS non funziona in modo efficace quando
● Sono stati superati i limiti di aderenza dei pneumatici (per esempio pneumatici
eccessivamente usurati su fondo stradale innevato).
● Il veicolo subisce l’effetto di aquaplaning mentre si guida a velocità elevata su
strade bagnate o sdrucciolevoli.
■ Lo spazio di arresto quando l’ABS è in funzione potrebbe essere superiore a
quello in condizioni normali
L’ABS non è in grado di ridurre lo spazio di arresto del veicolo. Mantenere sempre la
distanza di sicurezza dal veicolo che precede, specialmente nelle seguenti
situazioni:
● Durante la guida su strade sporche, ricoperte di ghiaia o di neve
● Durante la guida con catene da neve
● Durante la guida su dossi
● Quando si guida su strade con buche o dissestate
■ Il sistema TRC/VSC potrebbe non funzionare correttamente quando
Il controllo direzionale e la potenza sono difficili da ottenere, durante la guida su
fondo stradale sdrucciolevole, anche se il sistema TRC/VSC è in funzione.
Guidare il veicolo con attenzione in condizioni a rischio di perdita di stabilità e
potenza.
■ Il sistema Active Cornering Assist non funziona efficacemente nei seguenti
casi
● Non fare eccessivo affidamento sull’Active Cornering Assist. L’Active Cornering
Assist potrebbe non funzionare efficacemente durante l’accelerazione in discesa o
la guida su fondo stradale sdrucciolevole.
● Se il sistema Active Cornering Assist si attiva frequentemente, tale sistema
potrebbe cessare temporaneamente di funzionare per assicurare il corretto
funzionamento dei freni, del TRC e del VSC.
