TOYOTA C-HR 2021 Manuale duso (in Italian)

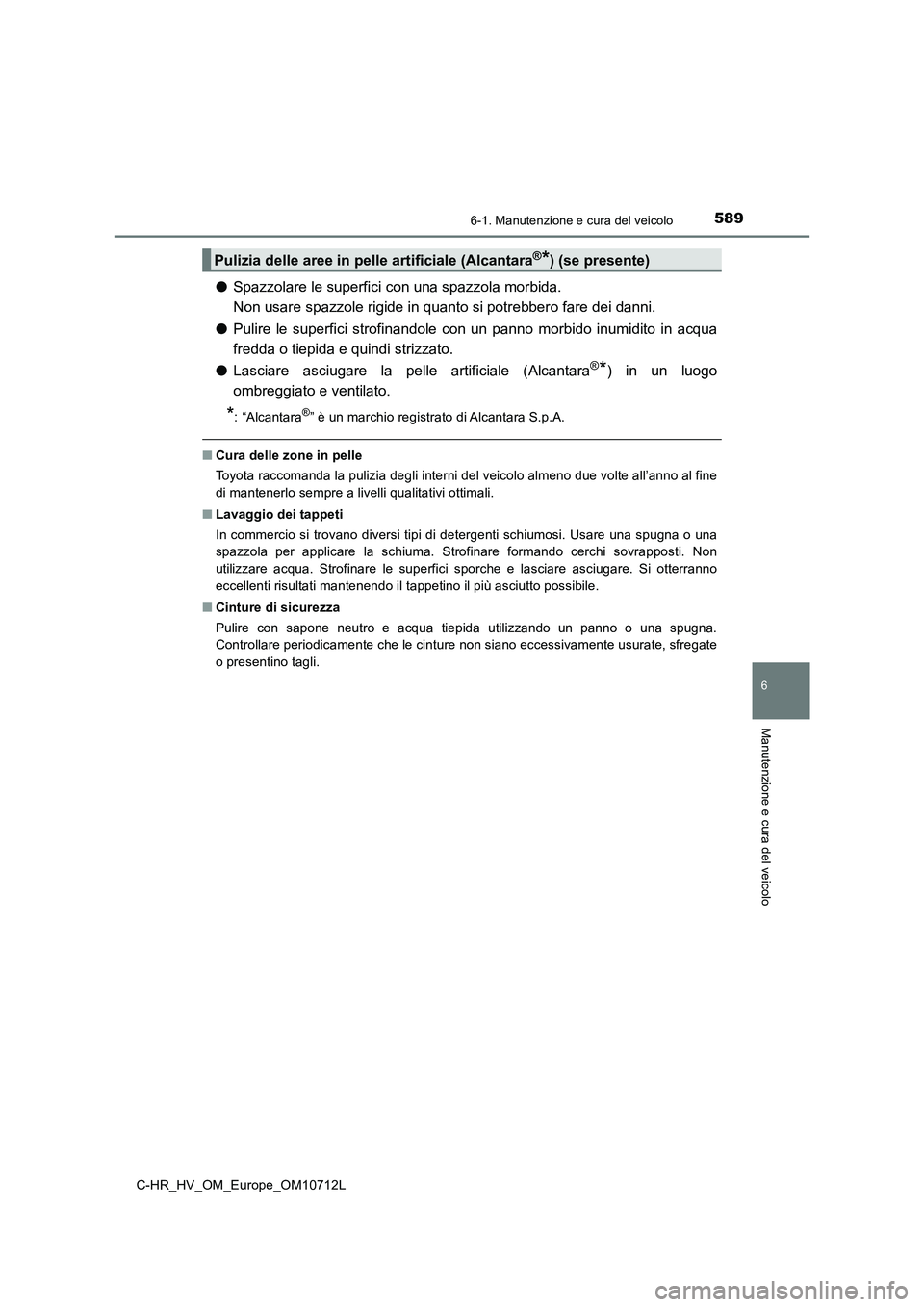

5896-1. Manutenzione e cura del veicolo
6
Manutenzione e cura del veicolo
C-HR_HV_OM_Europe_OM10712L
●Spazzolare le superfici con una spazzola morbida.
Non usare spazzole rigide in quanto si potrebbero fare dei danni.
●Pulire le superfici strofinandole con un panno morbido inumidito in acqua
fredda o tiepida e quindi strizzato.
●Lasciare asciugare la pelle artificiale (Alcantara
®*) in un luogo
ombreggiato e ventilato.
*: “Alcantara®” è un marchio registrato di Alcantara S.p.A.
■Cura delle zone in pelle
Toyota raccomanda la pulizia degli interni del veicolo almeno due volte all’anno al fine
di mantenerlo sempre a livelli qualitativi ottimali.
■Lavaggio dei tappeti
In commercio si trovano diversi tipi di detergenti schiumosi. Usare una spugna o una
spazzola per applicare la schiuma. Strofinare formando cerchi sovrapposti. Non
utilizzare acqua. Strofinare le superfici sporche e lasciare asciugare. Si otterranno
eccellenti risultati mantenendo il tappetino il più asciutto possibile.
■Cinture di sicurezza
Pulire con sapone neutro e acqua tiepida utilizzando un panno o una spugna.
Controllare periodicamente che le cinture non siano eccessivamente usurate, sfregate
o presentino tagli.
Pulizia delle aree in pelle artificiale (Alcantara®*) (se presente)

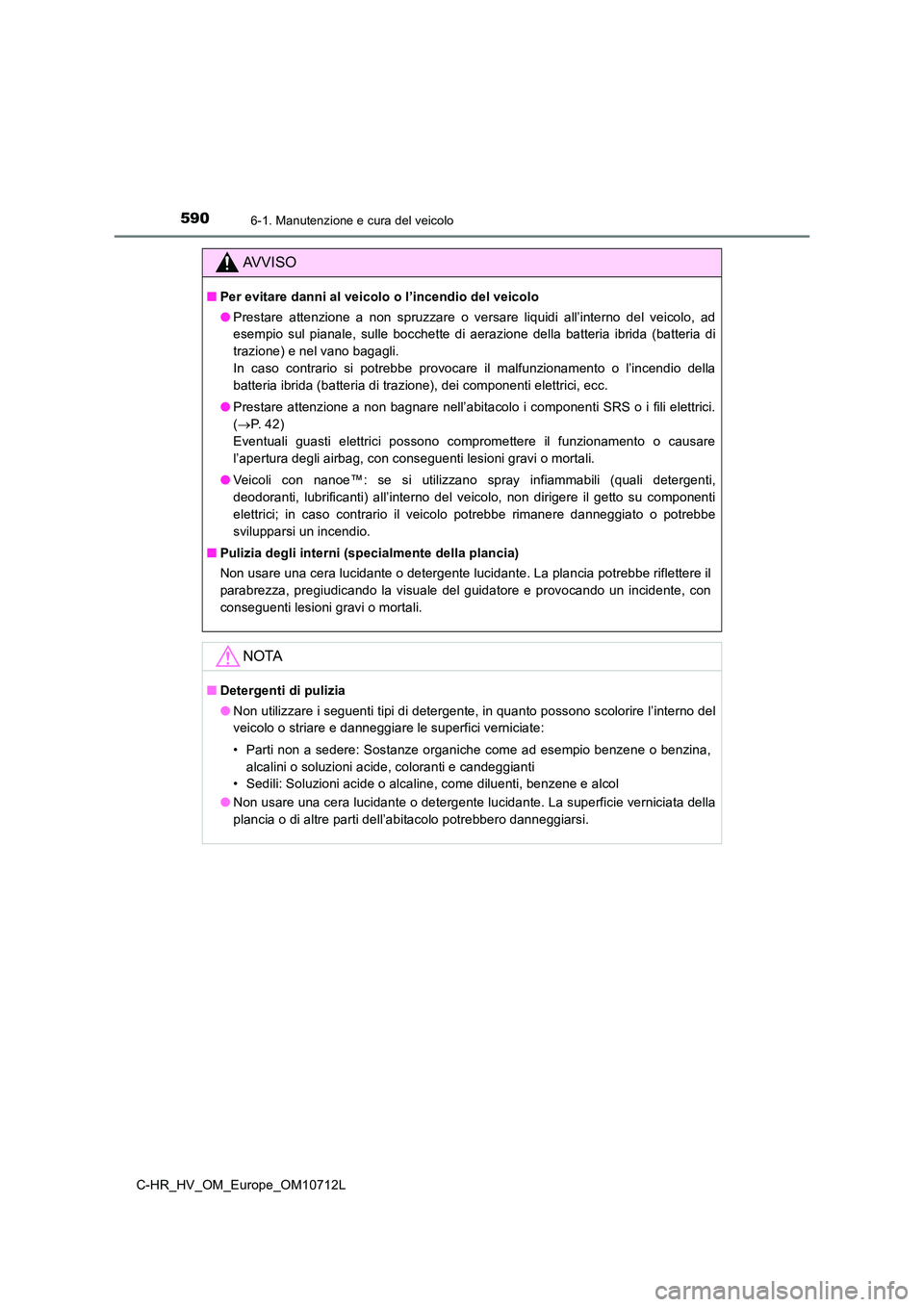

5906-1. Manutenzione e cura del veicolo
C-HR_HV_OM_Europe_OM10712L
AVVISO
■Per evitare danni al veicolo o l’incendio del veicolo
● Prestare attenzione a non spruzzare o versare liquidi all’interno del veicolo, ad
esempio sul pianale, sulle bocchette di aerazione della batteria ibrida (batteria di
trazione) e nel vano bagagli.
In caso contrario si potrebbe provocare il malfunzionamento o l’incendio della
batteria ibrida (batteria di trazione), dei componenti elettrici, ecc.
● Prestare attenzione a non bagnare nell’abitacolo i componenti SRS o i fili elettrici.
( P. 4 2 )
Eventuali guasti elettrici possono compromettere il funzionamento o causare
l’apertura degli airbag, con conseguenti lesioni gravi o mortali.
● Veicoli con nanoe™: se si utilizzano spray infiammabili (quali detergenti,
deodoranti, lubrificanti) all’interno del veicolo, non dirigere il getto su componenti
elettrici; in caso contrario il veicolo potrebbe rimanere danneggiato o potrebbe
svilupparsi un incendio.
■ Pulizia degli interni (specialmente della plancia)
Non usare una cera lucidante o detergente lucidante. La plancia potrebbe riflettere il
parabrezza, pregiudicando la visuale del guidatore e provocando un incidente, con
conseguenti lesioni gravi o mortali.
NOTA
■ Detergenti di pulizia
● Non utilizzare i seguenti tipi di detergente, in quanto possono scolorire l’interno del
veicolo o striare e danneggiare le superfici verniciate:
• Parti non a sedere: Sostanze organiche come ad esempio benzene o benzina,
alcalini o soluzioni acide, coloranti e candeggianti
• Sedili: Soluzioni acide o alcaline, come diluenti, benzene e alcol
● Non usare una cera lucidante o detergente lucidante. La superficie verniciata della
plancia o di altre parti dell’abitacolo potrebbero danneggiarsi.

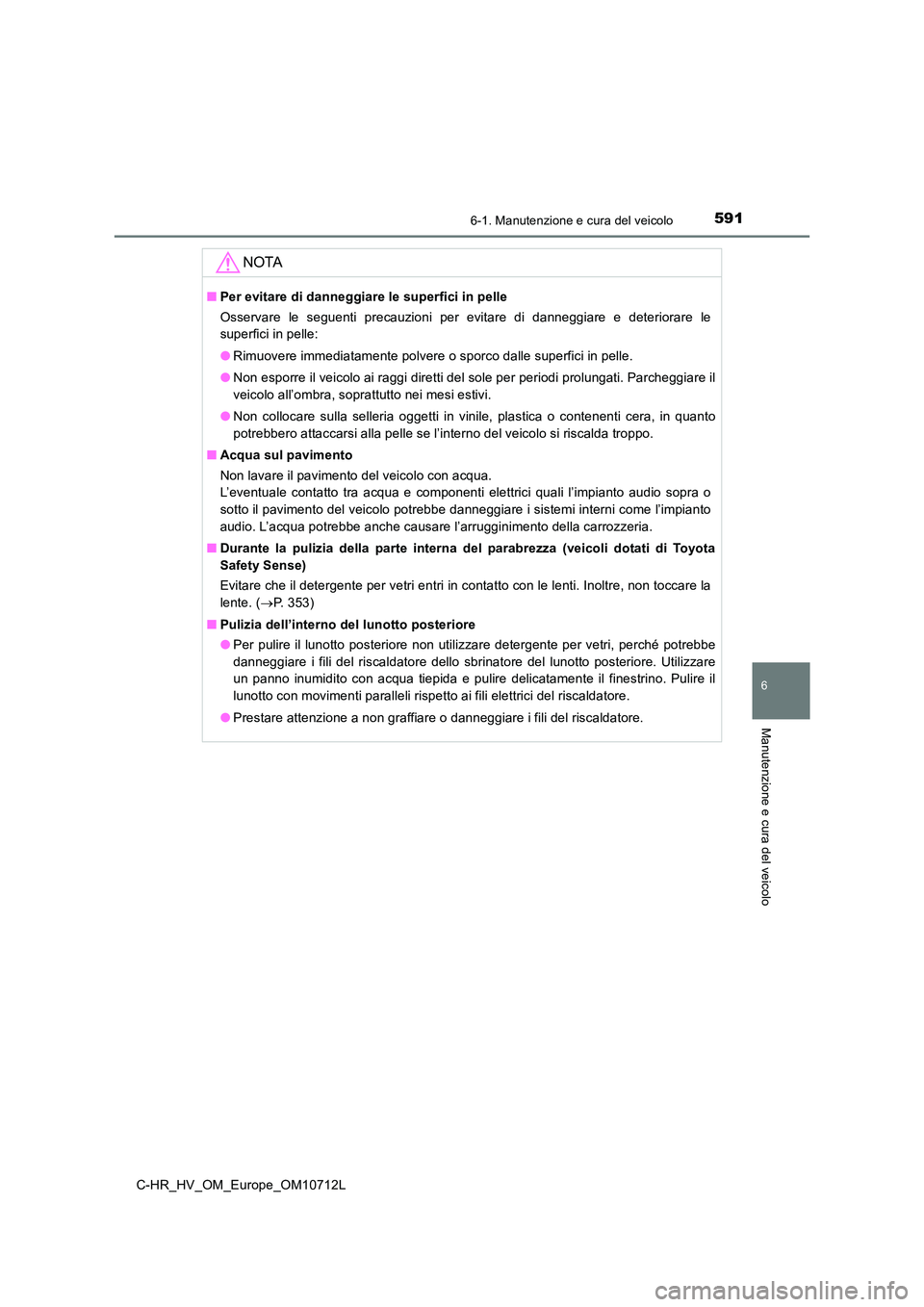

5916-1. Manutenzione e cura del veicolo
6
Manutenzione e cura del veicolo
C-HR_HV_OM_Europe_OM10712L
NOTA
■Per evitare di danneggiare le superfici in pelle
Osservare le seguenti precauzioni per evitare di danneggiare e deteriorare le
superfici in pelle:
● Rimuovere immediatamente polvere o sporco dalle superfici in pelle.
● Non esporre il veicolo ai raggi diretti del sole per periodi prolungati. Parcheggiare il
veicolo all’ombra, soprattutto nei mesi estivi.
● Non collocare sulla selleria oggetti in vinile, plastica o contenenti cera, in quanto
potrebbero attaccarsi alla pelle se l’interno del veicolo si riscalda troppo.
■ Acqua sul pavimento
Non lavare il pavimento del veicolo con acqua.
L’eventuale contatto tra acqua e componenti elettrici quali l’impianto audio sopra o
sotto il pavimento del veicolo potrebbe danneggiare i sistemi interni come l’impianto
audio. L’acqua potrebbe anche causare l’arrugginimento della carrozzeria.
■ Durante la pulizia della parte interna del parabrezza (veicoli dotati di Toyota
Safety Sense)
Evitare che il detergente per vetri entri in contatto con le lenti. Inoltre, non toccare la
lente. ( P. 353)
■ Pulizia dell’interno del lunotto posteriore
● Per pulire il lunotto posteriore non utilizzare detergente per vetri, perché potrebbe
danneggiare i fili del riscaldatore dello sbrinatore del lunotto posteriore. Utilizzare
un panno inumidito con acqua tiepida e pulire delicatamente il finestrino. Pulire il
lunotto con movimenti paralleli rispetto ai fili elettrici del riscaldatore.
● Prestare attenzione a non graffiare o danneggiare i fili del riscaldatore.

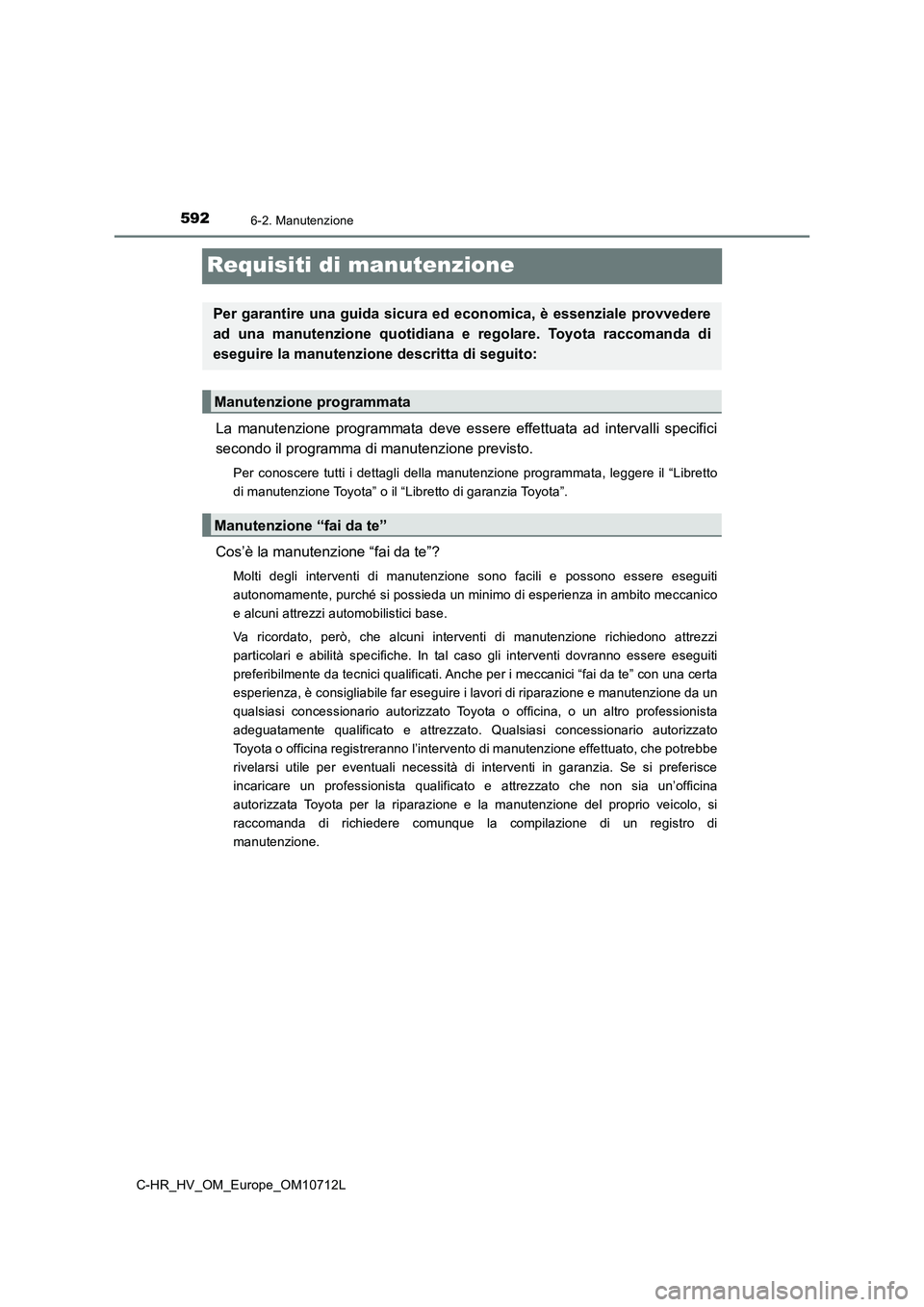

5926-2. Manutenzione
C-HR_HV_OM_Europe_OM10712L
Requisiti di manutenzione
La manutenzione programmata deve essere effettuata ad intervalli specifici
secondo il programma di manutenzione previsto.
Per conoscere tutti i dettagli della manutenzione programmata, leggere il “Libretto
di manutenzione Toyota” o il “Libretto di garanzia Toyota”.
Cos’è la manutenzione “fai da te”?
Molti degli interventi di manutenzione sono facili e possono essere eseguiti
autonomamente, purché si possieda un minimo di esperienza in ambito meccanico
e alcuni attrezzi automobilistici base.
Va ricordato, però, che alcuni interventi di manutenzione richiedono attrezzi
particolari e abilità specifiche. In tal caso gli interventi dovranno essere eseguiti
preferibilmente da tecnici qualificati. Anche per i meccanici “fai da te” con una certa
esperienza, è consigliabile far eseguire i lavori di riparazione e manutenzione da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato. Qualsiasi concessionario autorizzato
Toyota o officina registreranno l’intervento di manutenzione effettuato, che potrebbe
rivelarsi utile per eventuali necessità di interventi in garanzia. Se si preferisce
incaricare un professionista qualificato e attrezzato che non sia un’officina
autorizzata Toyota per la riparazione e la manutenzione del proprio veicolo, si
raccomanda di richiedere comunque la compilazione di un registro di
manutenzione.
Per garantire una guida sicura ed economica, è essenziale provvedere
ad una manutenzione quotidiana e regolare. Toyota raccomanda di
eseguire la manutenzione descritta di seguito:
Manutenzione programmata
Manutenzione “fai da te”

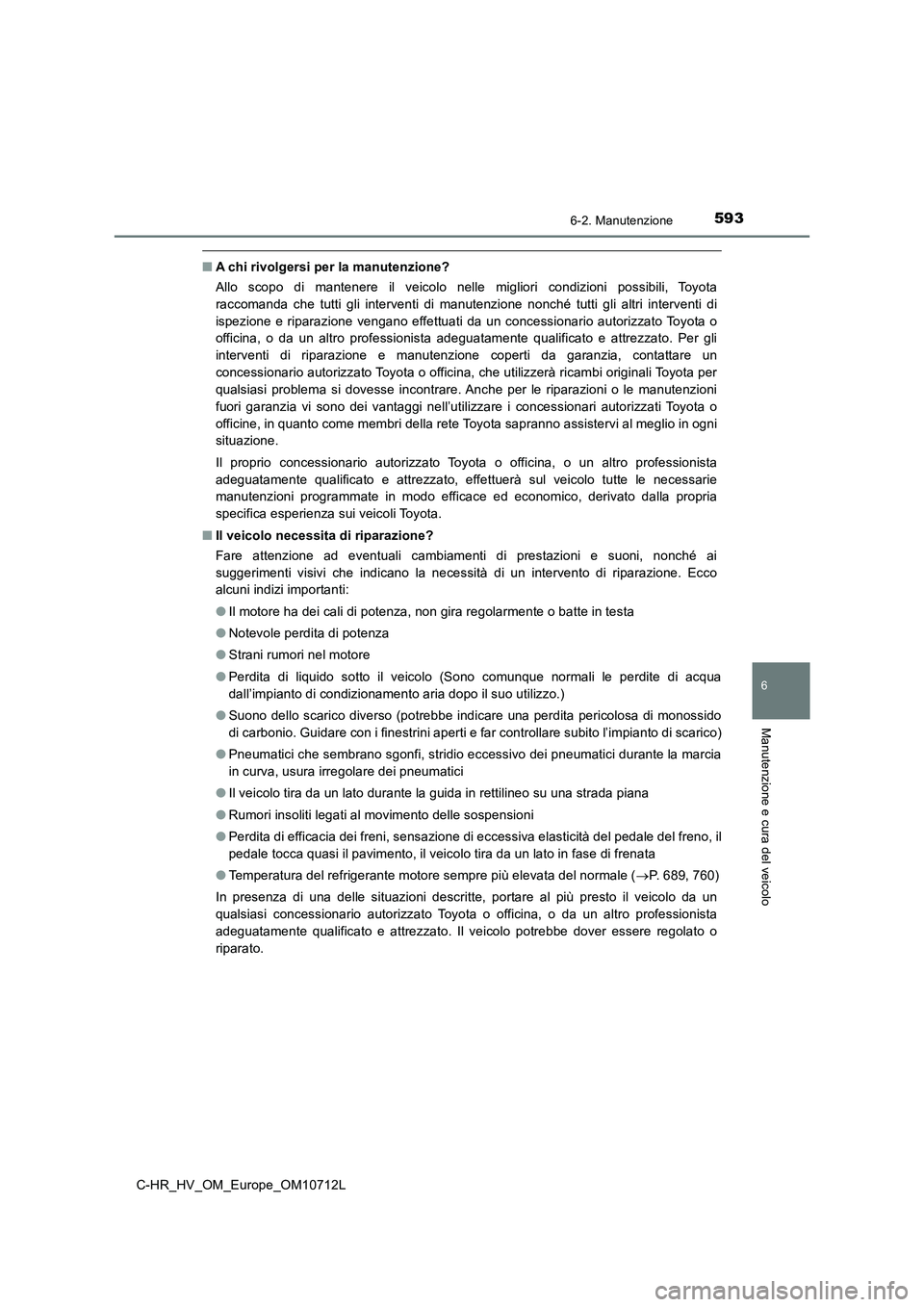

5936-2. Manutenzione
C-HR_HV_OM_Europe_OM10712L
6
Manutenzione e cura del veicolo
■A chi rivolgersi per la manutenzione?
Allo scopo di mantenere il veicolo nelle migliori condizioni possibili, Toyota
raccomanda che tutti gli interventi di manutenzione nonché tutti gli altri interventi di
ispezione e riparazione vengano effettuati da un concessionario autorizzato Toyota o
officina, o da un altro professionista adeguatamente qualificato e attrezzato. Per gli
interventi di riparazione e manutenzione coperti da garanzia, contattare un
concessionario autorizzato Toyota o officina, che utilizzerà ricambi originali Toyota per
qualsiasi problema si dovesse incontrare. Anche per le riparazioni o le manutenzioni
fuori garanzia vi sono dei vantaggi nell’utilizzare i concessionari autorizzati Toyota o
officine, in quanto come membri della rete Toyota sapranno assistervi al meglio in ogni
situazione.
Il proprio concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato, effettuerà sul veicolo tutte le necessarie
manutenzioni programmate in modo efficace ed economico, derivato dalla propria
specifica esperienza sui veicoli Toyota.
■Il veicolo necessita di riparazione?
Fare attenzione ad eventuali cambiamenti di prestazioni e suoni, nonché ai
suggerimenti visivi che indicano la necessità di un intervento di riparazione. Ecco
alcuni indizi importanti:
●Il motore ha dei cali di potenza, non gira regolarmente o batte in testa
●Notevole perdita di potenza
●Strani rumori nel motore
●Perdita di liquido sotto il veicolo (Sono comunque normali le perdite di acqua
dall’impianto di condizionamento aria dopo il suo utilizzo.)
●Suono dello scarico diverso (potrebbe indicare una perdita pericolosa di monossido
di carbonio. Guidare con i finestrini aperti e far controllare subito l’impianto di scarico)
●Pneumatici che sembrano sgonfi, stridio eccessivo dei pneumatici durante la marcia
in curva, usura irregolare dei pneumatici
●Il veicolo tira da un lato durante la guida in rettilineo su una strada piana
●Rumori insoliti legati al movimento delle sospensioni
●Perdita di efficacia dei freni, sensazione di eccessiva elasticità del pedale del freno, il
pedale tocca quasi il pavimento, il veicolo tira da un lato in fase di frenata
●Temperatura del refrigerante motore sempre più elevata del normale (P. 689, 760)
In presenza di una delle situazioni descritte, portare al più presto il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o da un altro professionista
adeguatamente qualificato e attrezzato. Il veicolo potrebbe dover essere regolato o
riparato.

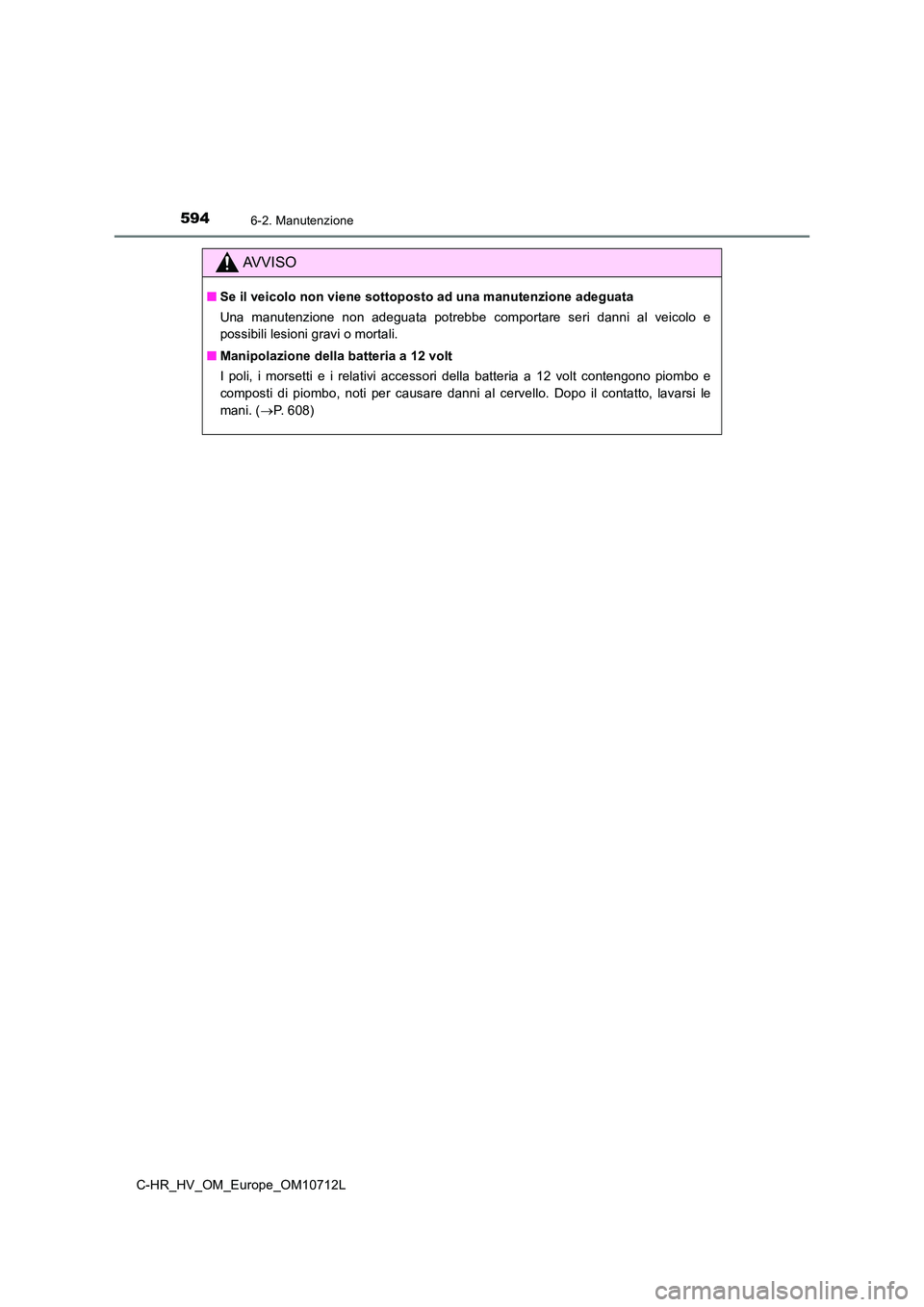

5946-2. Manutenzione
C-HR_HV_OM_Europe_OM10712L
AVVISO
■Se il veicolo non viene sottoposto ad una manutenzione adeguata
Una manutenzione non adeguata potrebbe comportare seri danni al veicolo e
possibili lesioni gravi o mortali.
■ Manipolazione della batteria a 12 volt
I poli, i morsetti e i relativi accessori della batteria a 12 volt contengono piombo e
composti di piombo, noti per causare danni al cervello. Dopo il contatto, lavarsi le
mani. ( P. 608)

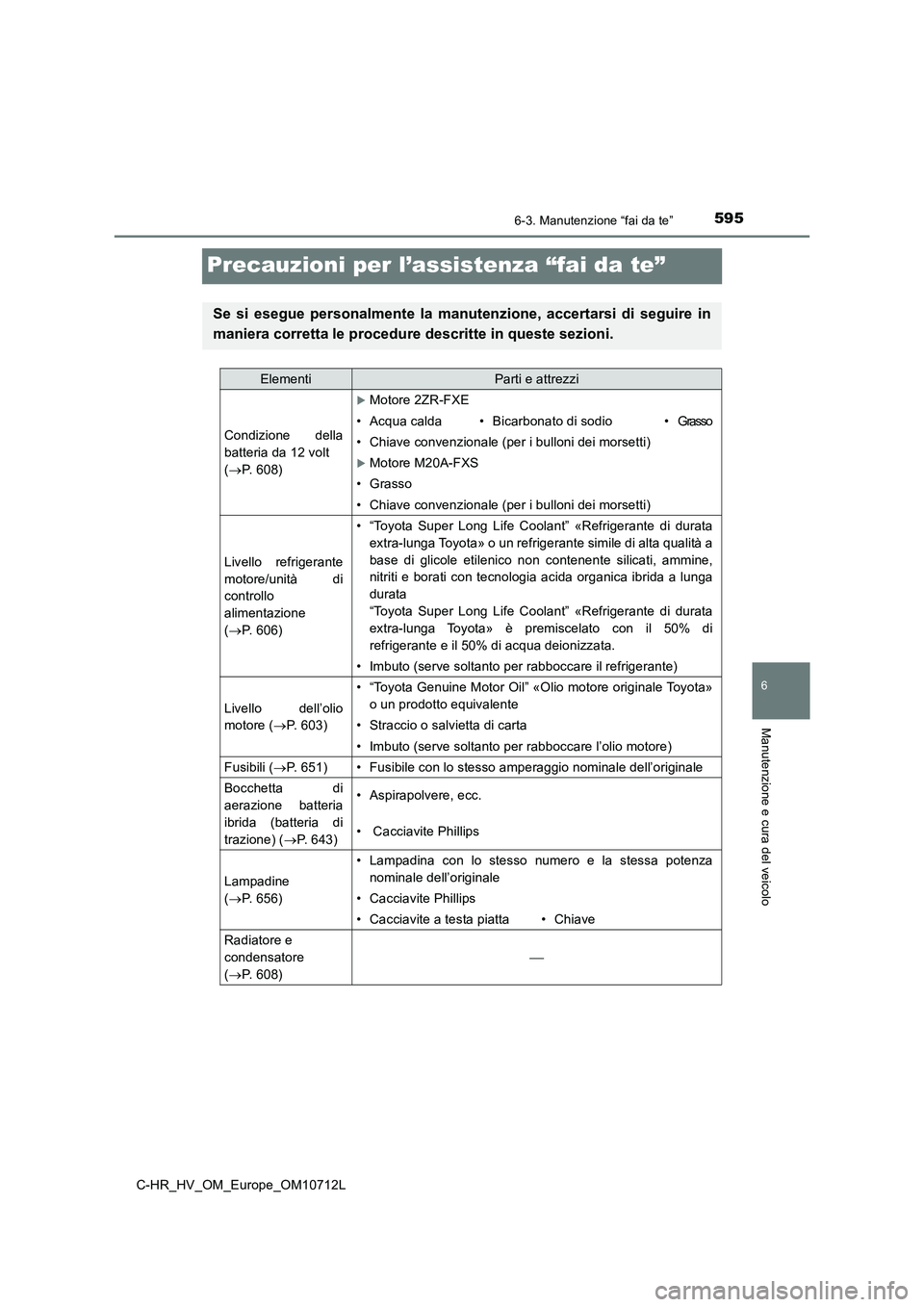

5956-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
6
Manutenzione e cura del veicolo
Precauzioni per l’assistenza “fai da te”
Se si esegue personalmente la manutenzione, accertarsi di seguire in
maniera corretta le procedure descritte in queste sezioni.
ElementiParti e attrezzi
Condizione della
batteria da 12 volt
(P. 608)
Motore 2ZR-FXE
• Acqua calda • Bicarbonato di sodio • Grasso
• Chiave convenzionale (per i bulloni dei morsetti)
Motore M20A-FXS
• Grasso
• Chiave convenzionale (per i bulloni dei morsetti)
Livello refrigerante
motore/unità di
controllo
alimentazione
(P. 606)• “Toyota Super Long Life Coolant” «Refrigerante di durata
extra-lunga Toyota» o un refrigerante simile di alta qualità a
base di glicole etilenico non contenente silicati, ammine,
nitriti e borati con tecnologia acida organica ibrida a lunga
durata
“Toyota Super Long Life Coolant” «Refrigerante di durata
extra-lunga Toyota» è premiscelato con il 50% di
refrigerante e il 50% di acqua deionizzata.
• Imbuto (serve soltanto per rabboccare il refrigerante)
Livello dell’olio
motore (P. 603)
• “Toyota Genuine Motor Oil” «Olio motore originale Toyota»
o un prodotto equivalente
• Straccio o salvietta di carta
• Imbuto (serve soltanto per rabboccare l’olio motore)
Fusibili (P. 651)• Fusibile con lo stesso amperaggio nominale dell’originale
Bocchetta di
aerazione batteria
ibrida (batteria di
trazione) (P. 643)• Aspirapolvere, ecc.
• Cacciavite Phillips
Lampadine
(P. 656)
• Lampadina con lo stesso numero e la stessa potenza
nominale dell’originale
• Cacciavite Phillips
• Cacciavite a testa piatta•Chiave
Radiatore e
condensatore
(P. 608)


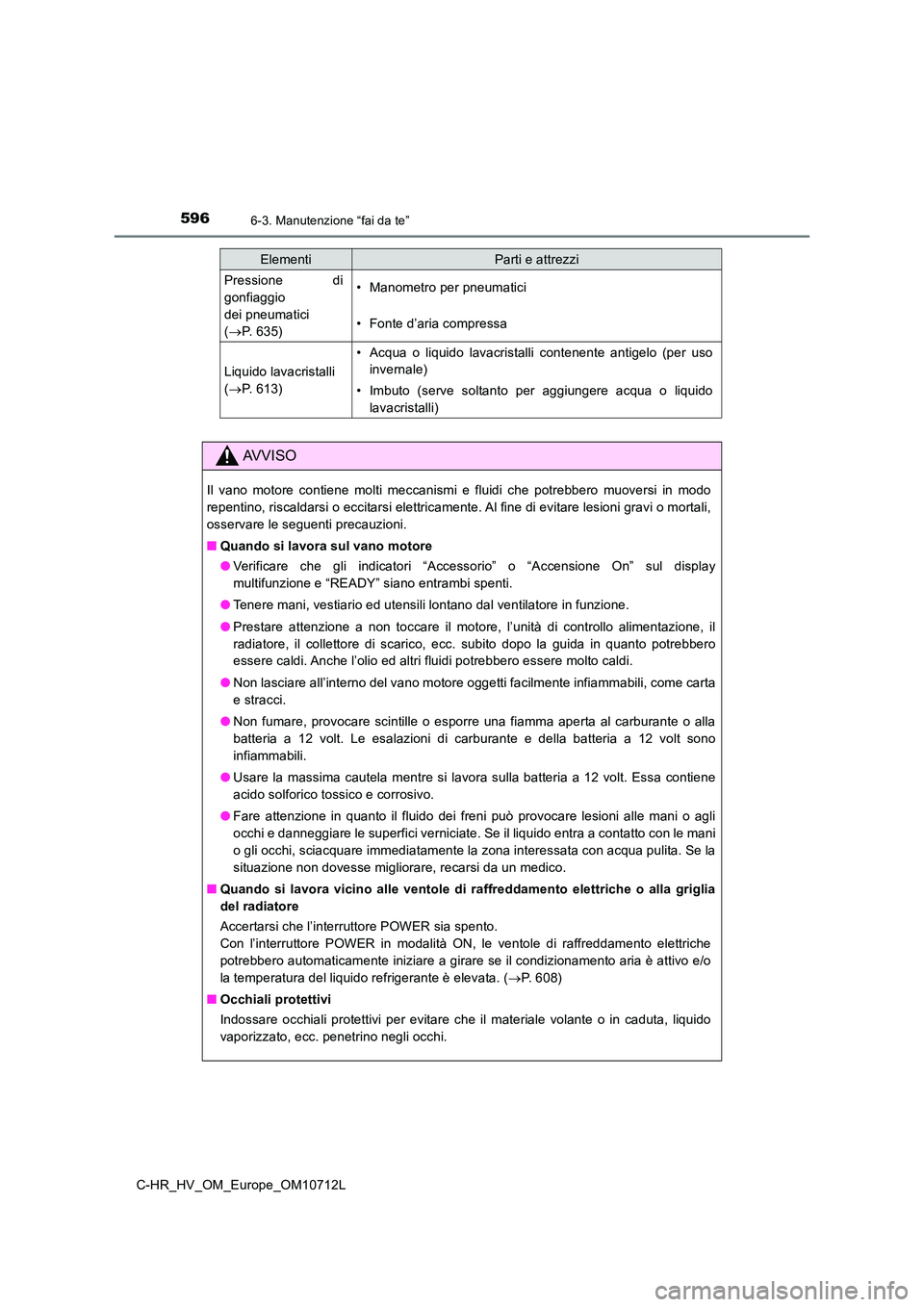

5966-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
Pressione di
gonfiaggio
dei pneumatici
( P. 635)
• Manometro per pneumatici
• Fonte d’aria compressa
Liquido lavacristalli
( P. 613)
• Acqua o liquido lavacristalli contenente antigelo (per uso
invernale)
• Imbuto (serve soltanto per aggiungere acqua o liquido
lavacristalli)
AVVISO
Il vano motore contiene molti meccanismi e fluidi che potrebbero muoversi in modo
repentino, riscaldarsi o eccitarsi elettricamente. Al fine di evitare lesioni gravi o mortali,
osservare le seguenti precauzioni.
■ Quando si lavora sul vano motore
● Verificare che gli indicatori “Accessorio” o “Accensione On” sul display
multifunzione e “READY” siano entrambi spenti.
● Tenere mani, vestiario ed utensili lontano dal ventilatore in funzione.
● Prestare attenzione a non toccare il motore, l’unità di controllo alimentazione, il
radiatore, il collettore di scarico, ecc. subito dopo la guida in quanto potrebbero
essere caldi. Anche l’olio ed altri fluidi potrebbero essere molto caldi.
● Non lasciare all’interno del vano motore oggetti facilmente infiammabili, come carta
e stracci.
● Non fumare, provocare scintille o esporre una fiamma aperta al carburante o alla
batteria a 12 volt. Le esalazioni di carburante e della batteria a 12 volt sono
infiammabili.
● Usare la massima cautela mentre si lavora sulla batteria a 12 volt. Essa contiene
acido solforico tossico e corrosivo.
● Fare attenzione in quanto il fluido dei freni può provocare lesioni alle mani o agli
occhi e danneggiare le superfici verniciate. Se il liquido entra a contatto con le mani
o gli occhi, sciacquare immediatamente la zona interessata con acqua pulita. Se la
situazione non dovesse migliorare, recarsi da un medico.
■ Quando si lavora vicino alle ventole di raffreddamento elettriche o alla griglia
del radiatore
Accertarsi che l’interruttore POWER sia spento.
Con l’interruttore POWER in modalità ON, le ventole di raffreddamento elettriche
potrebbero automaticamente iniziare a girare se il condizionamento aria è attivo e/o
la temperatura del liquido refrigerante è elevata. ( P. 608)
■ Occhiali protettivi
Indossare occhiali protettivi per evitare che il materiale volante o in caduta, liquido
vaporizzato, ecc. penetrino negli occhi.
ElementiParti e attrezzi

5976-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
6
Manutenzione e cura del veicolo

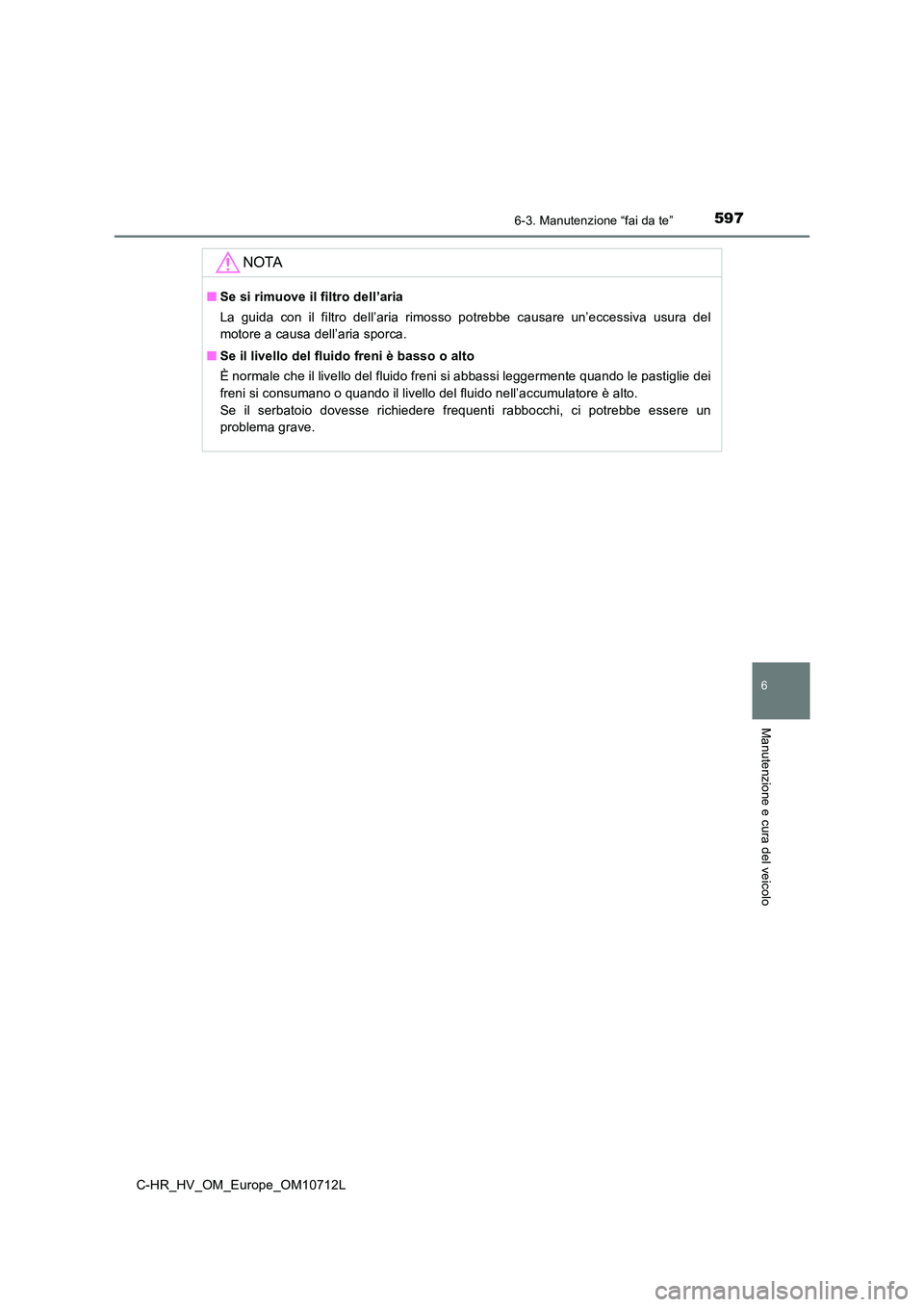

NOTA
■Se si rimuove il filtro dell’aria
La guida con il filtro dell’aria rimosso potrebbe causare un’eccessiva usura del
motore a causa dell’aria sporca.
■ Se il livello del fluido freni è basso o alto
È normale che il livello del fluido freni si abbassi leggermente quando le pastiglie dei
freni si consumano o quando il livello del fluido nell’accumulatore è alto.
Se il serbatoio dovesse richiedere frequenti rabbocchi, ci potrebbe essere un
problema grave.

5986-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L

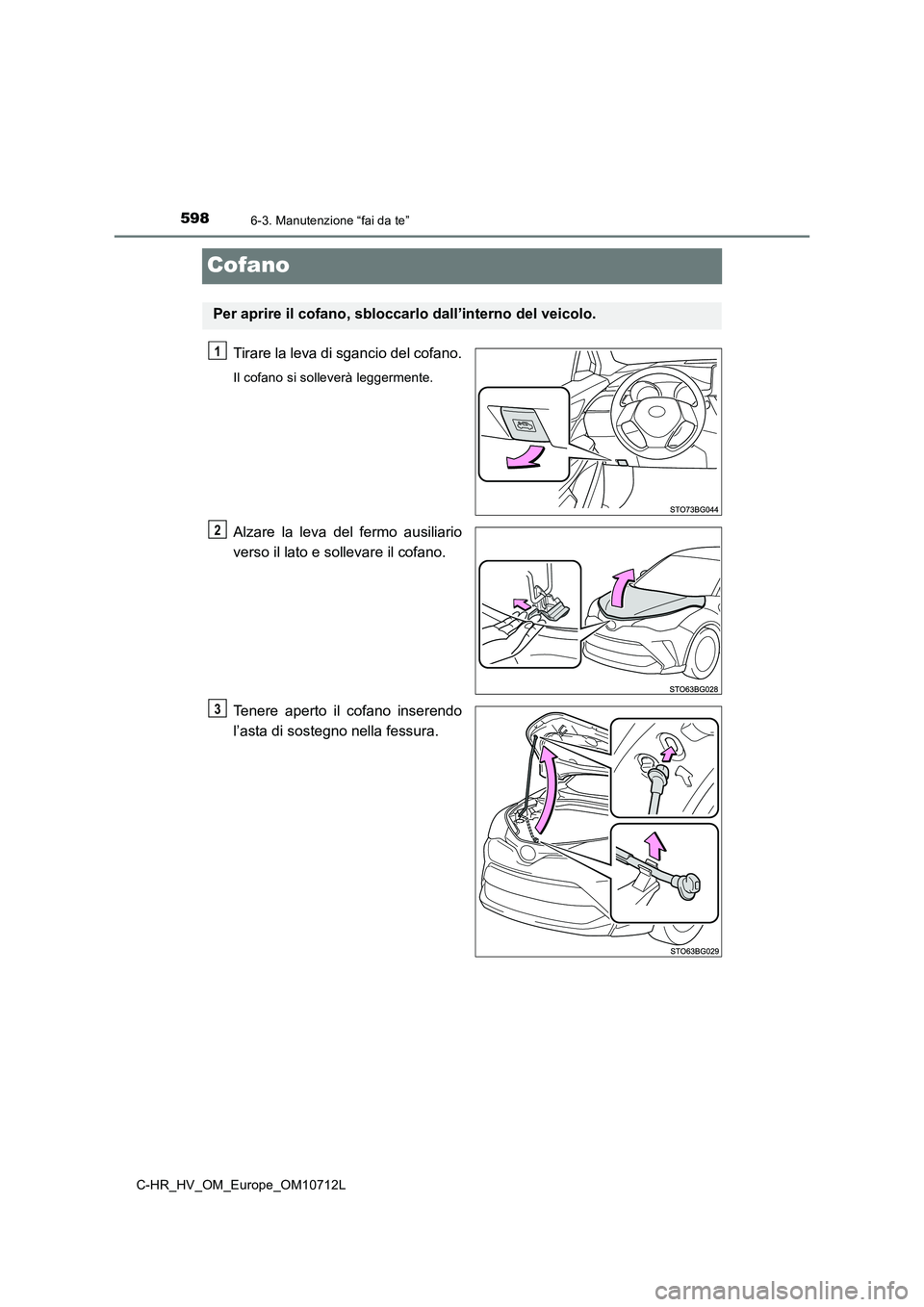

Cofano
Tirare la leva di sgancio del cofano.
Il cofano si solleverà leggermente.
Alzare la leva del fermo ausiliario
verso il lato e sollevare il cofano.
Tenere aperto il cofano inserendo
l’asta di sostegno nella fessura.
Per aprire il cofano, sbloccarlo dall’interno del veicolo.
1
2
3
