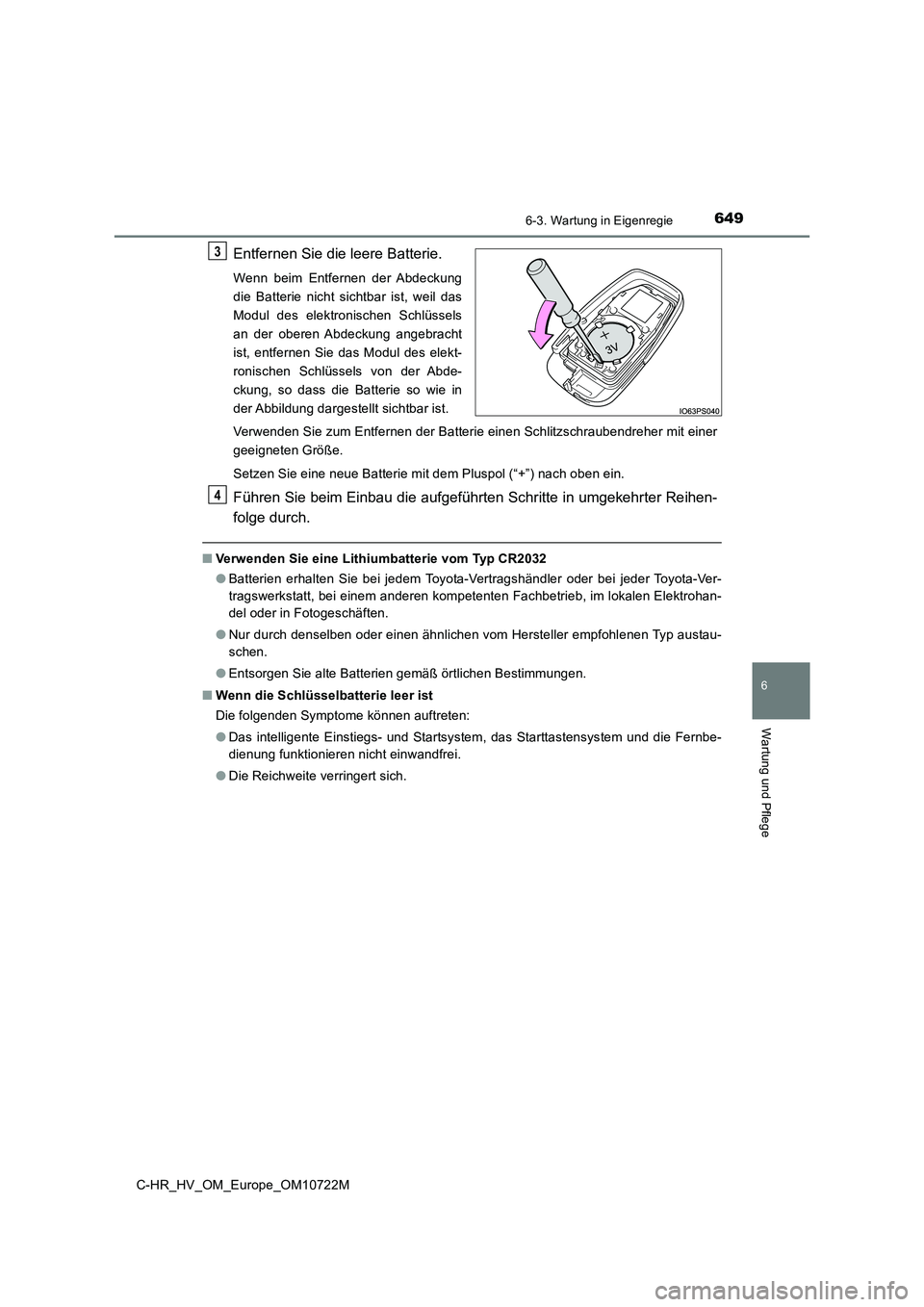

TOYOTA C-HR 2022 Betriebsanleitungen (in German)

6496-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M
6
Wartung und Pflege
Entfernen Sie die leere Batterie.
Wenn beim Entfernen der Abdeckung
die Batterie nicht sichtbar ist, weil das
Modul des elektronischen Schlüssels
an der oberen Abdeckung angebracht
ist, entfernen Sie das Modul des elekt-
ronischen Schlüssels von der Abde-
ckung, so dass die Batterie so wie in
der Abbildung dargestellt sichtbar ist.
Verwenden Sie zum Entfernen der Batterie einen Schlitzschrauben dreher mit einer
geeigneten Größe.
Setzen Sie eine neue Batterie mit dem Pluspol (“+”) nach oben e in.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Reihen-
folge durch.
■ Verwenden Sie eine Lithiumbatterie vom Typ CR2032
● Batterien erhalten Sie bei jedem Toyota-Vertragshändler oder bei jeder Toyota-Ver-
tragswerkstatt, bei einem anderen kompetenten Fachbetrieb, im l okalen Elektrohan-
del oder in Fotogeschäften.
● Nur durch denselben oder einen ähnlichen vom Hersteller empfohlenen Typ austau-
schen.
● Entsorgen Sie alte Batterien gemäß örtlichen Bestimmungen.
■ Wenn die Schlüsselbatterie leer ist
Die folgenden Symptome können auftreten:
● Das intelligente Einstiegs- und Startsystem, das Starttastensystem und die Fernbe-
dienung funktionieren nicht einwandfrei.
● Die Reichweite verringert sich.
3
4

6506-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M

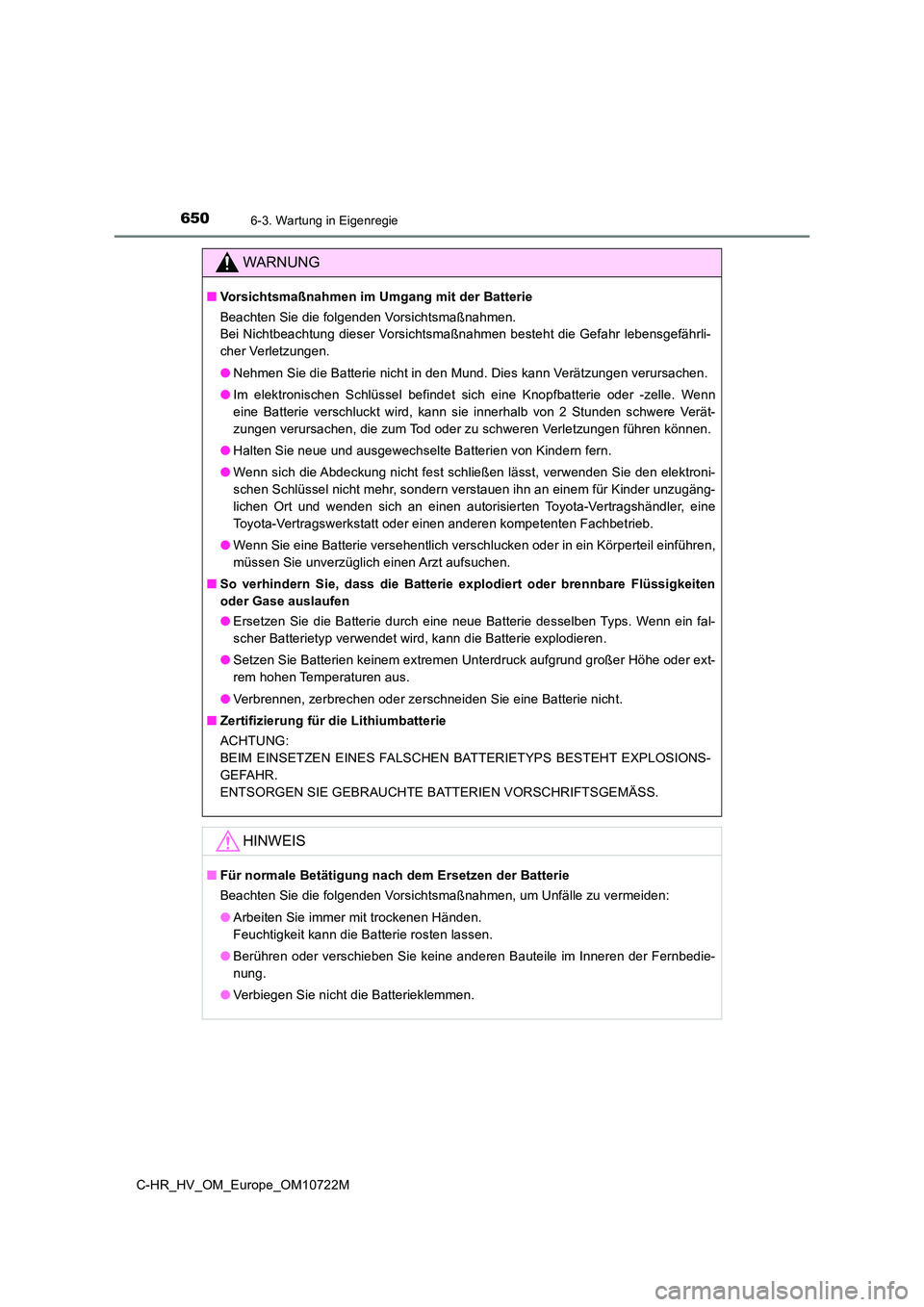

WARNUNG
■Vorsichtsmaßnahmen im Umgang mit der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
● Nehmen Sie die Batterie nicht in den Mund. Dies kann Verätzungen verursachen.
● Im elektronischen Schlüssel befindet sich eine Knopfbatterie oder -zelle. Wenn
eine Batterie verschluckt wird, kann sie innerhalb von 2 Stunde n schwere Verät-
zungen verursachen, die zum Tod oder zu schweren Verletzungen f ühren können.
● Halten Sie neue und ausgewechselte Batterien von Kindern fern.
● Wenn sich die Abdeckung nicht fest schließen lässt, verwenden Sie den elektroni-
schen Schlüssel nicht mehr, sondern verstauen ihn an einem für Kinder unzugäng-
lichen Ort und wenden sich an einen autorisierten Toyota-Vertra gshändler, eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbet rieb.
● Wenn Sie eine Batterie versehentlich verschlucken oder in ein Körperteil einführen,
müssen Sie unverzüglich einen Arzt aufsuchen.
■ So verhindern Sie, dass die Batterie explodiert oder brennbare Flüssigkeiten
oder Gase auslaufen
● Ersetzen Sie die Batterie durch eine neue Batterie desselben Typs. Wenn ein fal-
scher Batterietyp verwendet wird, kann die Batterie explodieren .
● Setzen Sie Batterien keinem extremen Unterdruck aufgrund großer Höhe oder ext-
rem hohen Temperaturen aus.
● Verbrennen, zerbrechen oder zerschneiden Sie eine Batterie nicht.
■ Zertifizierung für die Lithiumbatterie
ACHTUNG:
BEIM EINSETZEN EINES FALSCHEN BATTERIETYPS BESTEHT EXPLOSIONS-
GEFAHR.
ENTSORGEN SIE GEBRAUCHTE BATTERIEN VORSCHRIFTSGEMÄSS.
HINWEIS
■ Für normale Betätigung nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu ve rmeiden:
● Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.
● Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fernbedie-
nung.
● Verbiegen Sie nicht die Batterieklemmen.

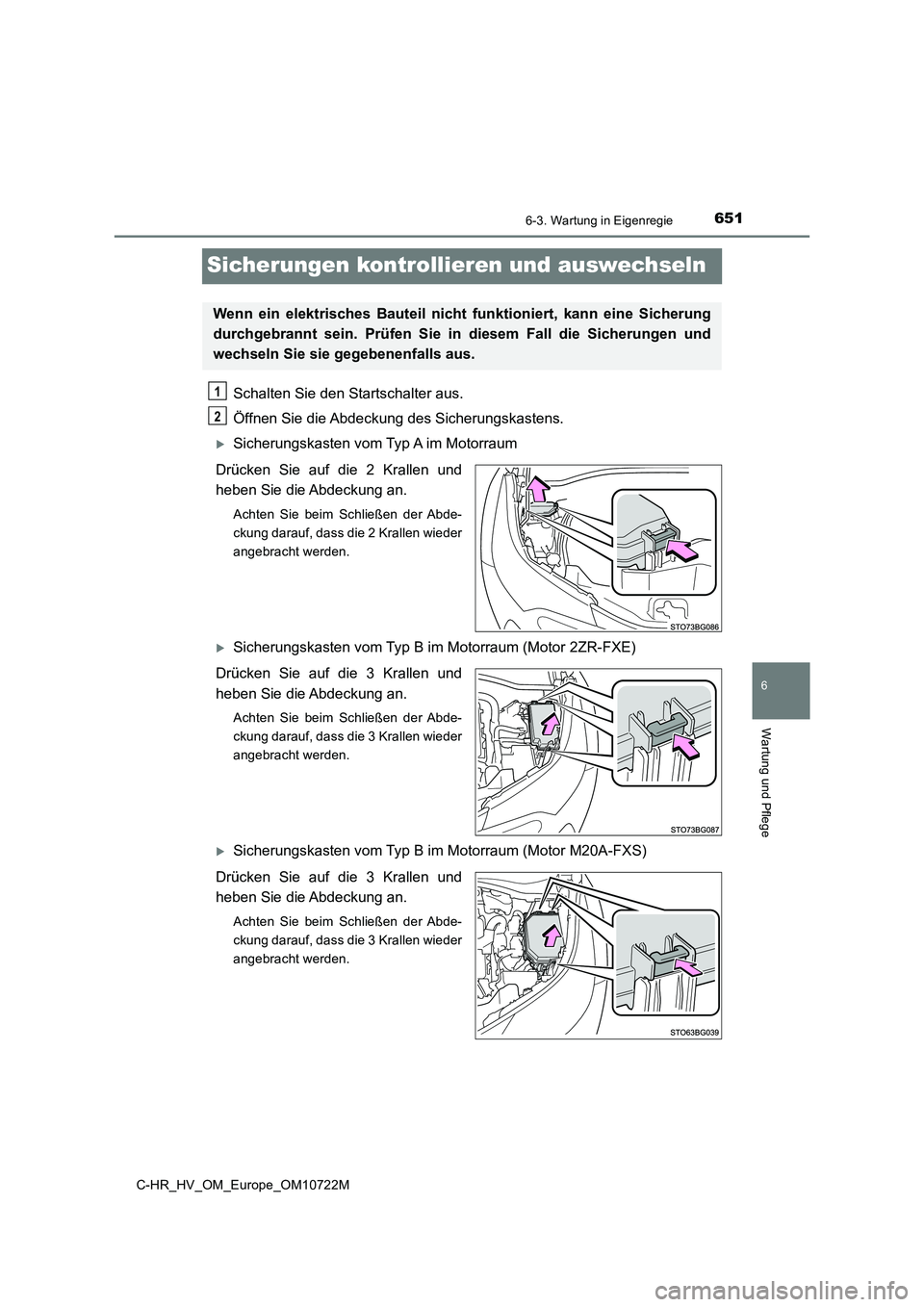

6516-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M
6
Wartung und Pflege
Sicherungen kontrollieren und auswechseln
Schalten Sie den Startschalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
Sicherungskasten vom Typ A im Motorraum
Drücken Sie auf die 2 Krallen und
heben Sie die Abdeckung an.
Achten Sie beim Schließen der Abde-
ckung darauf, dass die 2 Krallen wieder
angebracht werden.
Sicherungskasten vom Typ B im Motorraum (Motor 2ZR-FXE)
Drücken Sie auf die 3 Krallen und
heben Sie die Abdeckung an.
Achten Sie beim Schließen der Abde-
ckung darauf, dass die 3 Krallen wieder
angebracht werden.
Sicherungskasten vom Typ B im Motorraum (Motor M20A-FXS)
Drücken Sie auf die 3 Krallen und
heben Sie die Abdeckung an.
Achten Sie beim Schließen der Abde-
ckung darauf, dass die 3 Krallen wieder
angebracht werden.
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sic herung
durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen u nd
wechseln Sie sie gegebenenfalls aus.
1
2

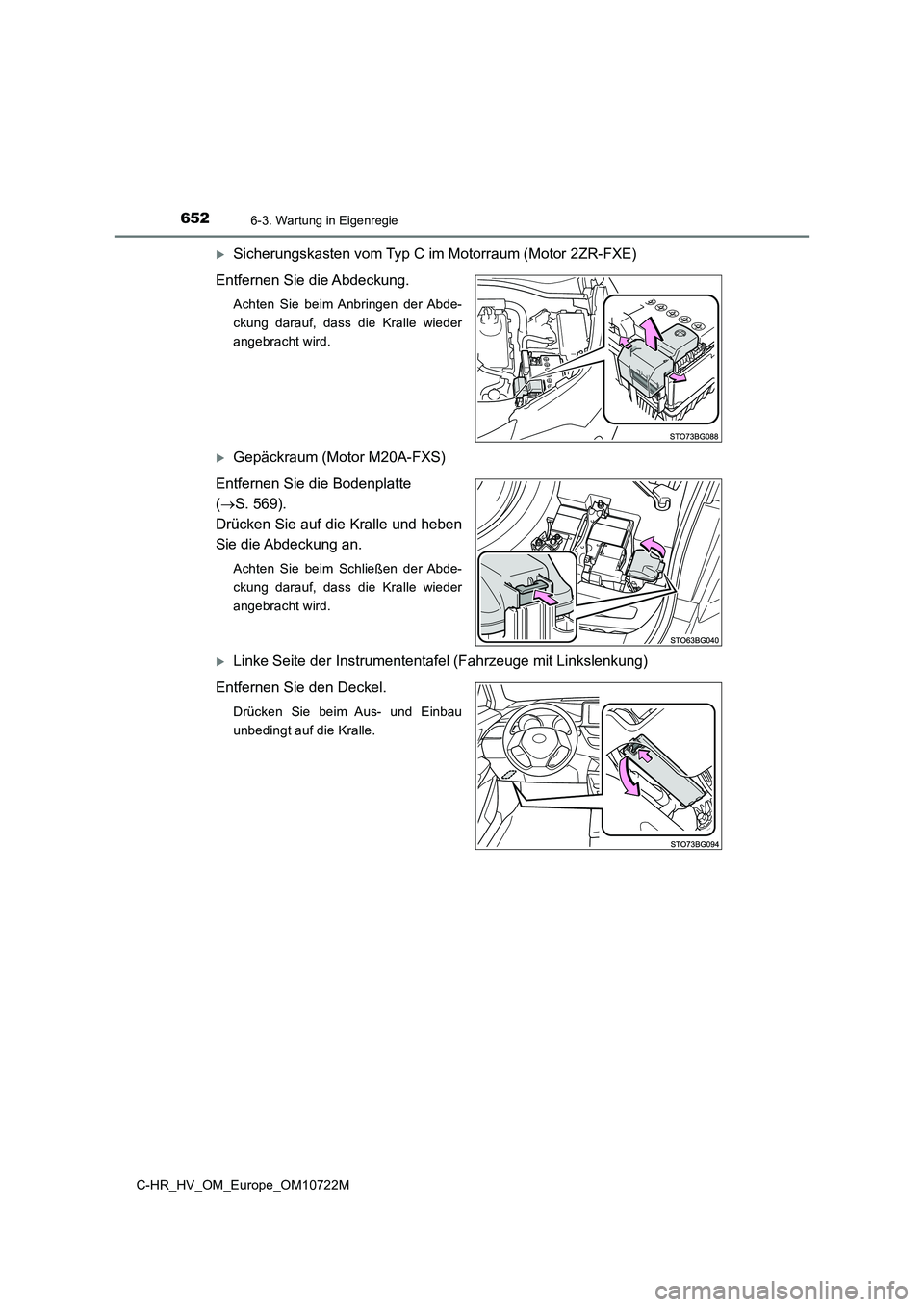

6526-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M
Sicherungskasten vom Typ C im Motorraum (Motor 2ZR-FXE)
Entfernen Sie die Abdeckung.
Achten Sie beim Anbringen der Abde-
ckung darauf, dass die Kralle wieder
angebracht wird.
Gepäckraum (Motor M20A-FXS)
Entfernen Sie die Bodenplatte
( S. 569).
Drücken Sie auf die Kralle und heben
Sie die Abdeckung an.
Achten Sie beim Schließen der Abde-
ckung darauf, dass die Kralle wieder
angebracht wird.
Linke Seite der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie den Deckel.
Drücken Sie beim Aus- und Einbau
unbedingt auf die Kralle.

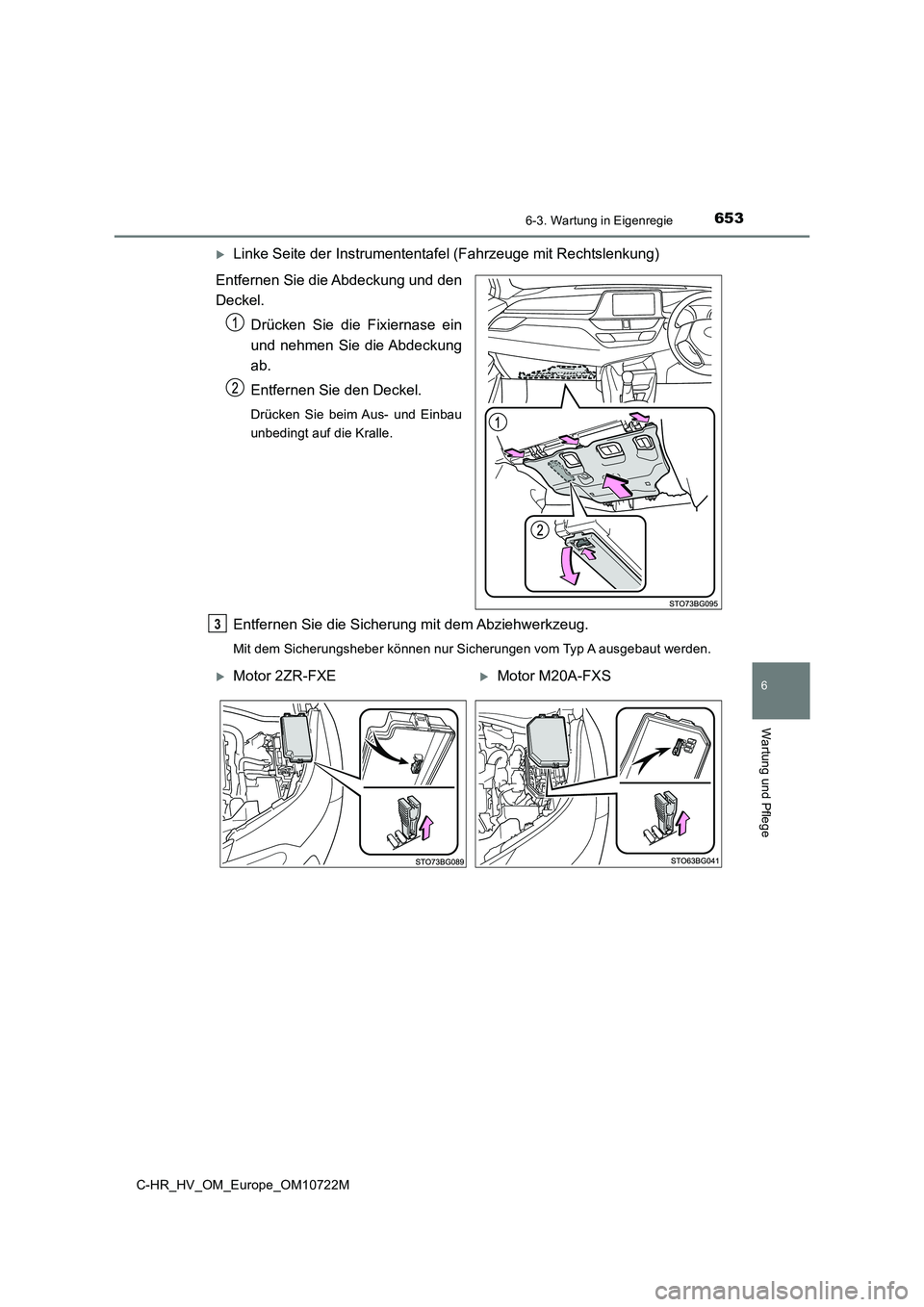

6536-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M
6
Wartung und Pflege
Linke Seite der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die Abdeckung und den
Deckel.
Drücken Sie die Fixiernase ein
und nehmen Sie die Abdeckung
ab.
Entfernen Sie den Deckel.
Drücken Sie beim Aus- und Einbau
unbedingt auf die Kralle.
Entfernen Sie die Sicherung mit dem Abziehwerkzeug.
Mit dem Sicherungsheber können nur Sicherungen vom Typ A ausgeb aut werden.
3
Motor 2ZR-FXEMotor M20A-FXS

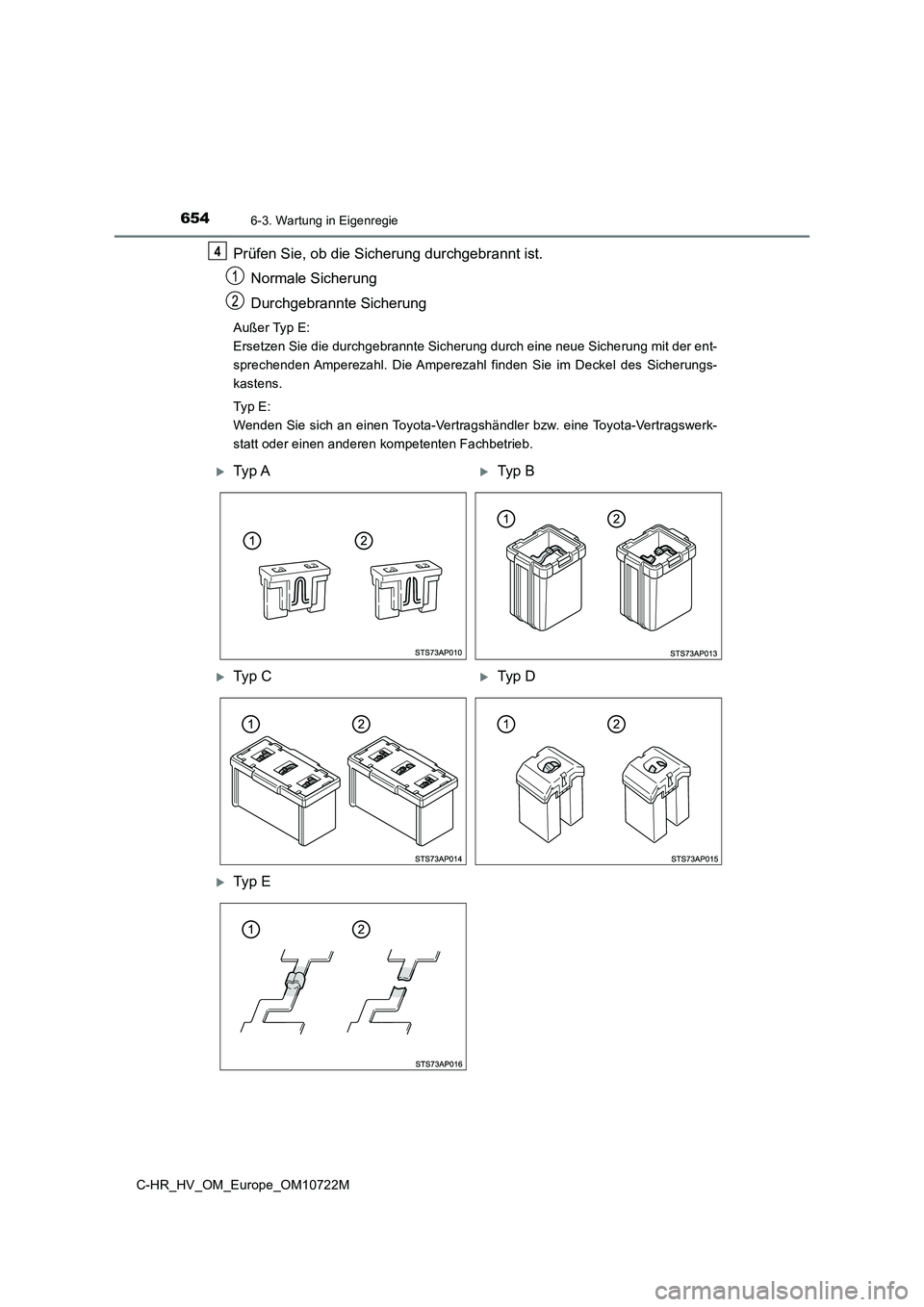

6546-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M
Prüfen Sie, ob die Sicherung durchgebrannt ist.
Normale Sicherung
Durchgebrannte Sicherung
Außer Typ E:
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Siche rung mit der ent-
sprechenden Amperezahl. Die Amperezahl finden Sie im Deckel des Sicherungs-
kastens.
Typ E :
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyot a-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb.
4
Ty p ATyp B
Ty p CTyp D
Ty p E

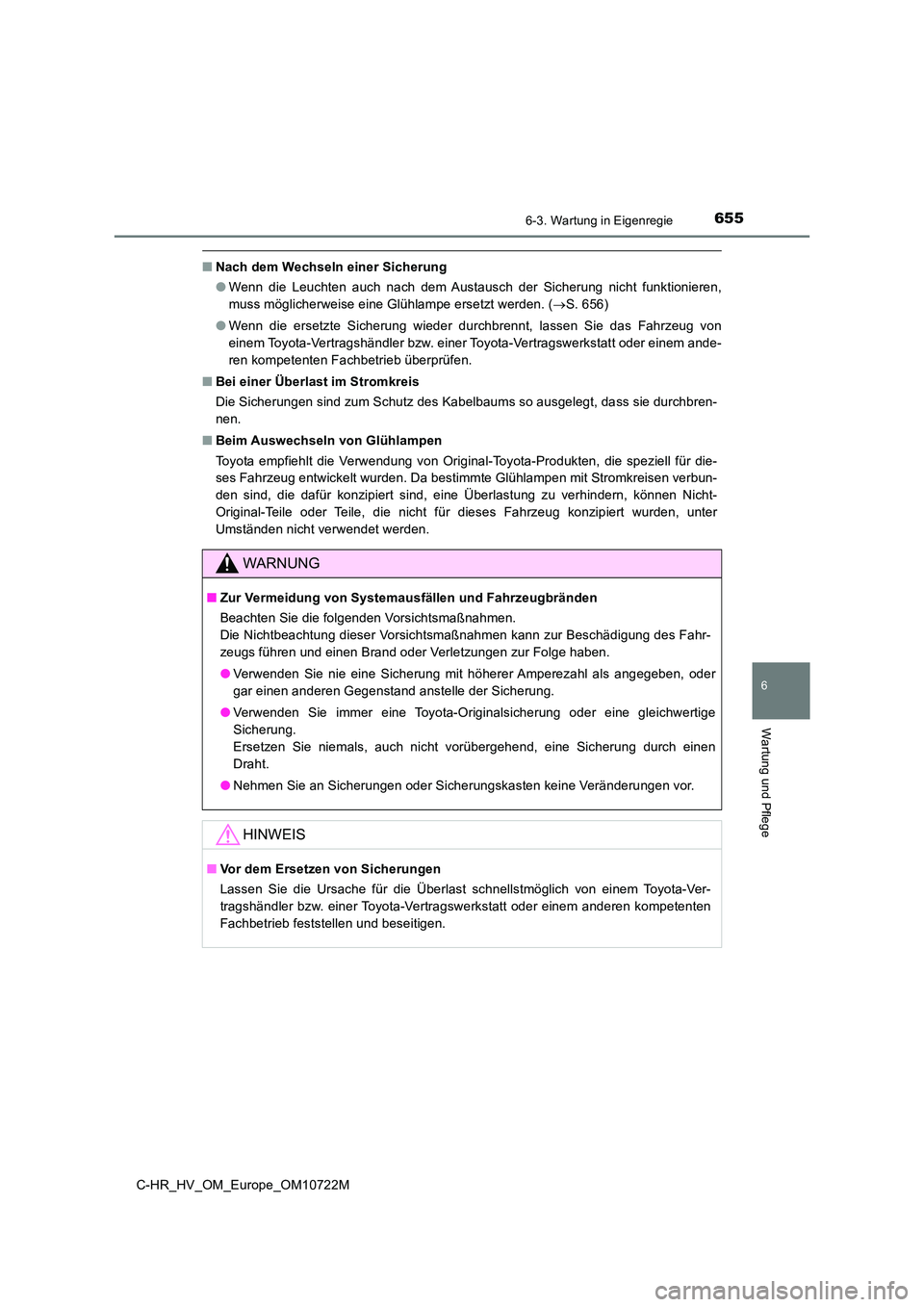

6556-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M
6
Wartung und Pflege
■Nach dem Wechseln einer Sicherung
● Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss möglicherweise eine Glühlampe ersetzt werden. ( S. 656)
● Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstat t oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
■ Bei einer Überlast im Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums so ausgelegt, da ss sie durchbren-
nen.
■ Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung von Original-Toyota-Produkten, die speziell für die-
ses Fahrzeug entwickelt wurden. Da bestimmte Glühlampen mit Str omkreisen verbun-
den sind, die dafür konzipiert sind, eine Überlastung zu verhin dern, können Nicht-
Original-Teile oder Teile, die nicht für dieses Fahrzeug konzip iert wurden, unter
Umständen nicht verwendet werden.
WARNUNG
■ Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zur Beschädig ung des Fahr-
zeugs führen und einen Brand oder Verletzungen zur Folge haben.
● Verwenden Sie nie eine Sicherung mit höherer Amperezahl als angegeben, oder
gar einen anderen Gegenstand anstelle der Sicherung.
● Verwenden Sie immer eine Toyota-Originalsicherung oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen
Draht.
● Nehmen Sie an Sicherungen oder Sicherungskasten keine Veränderungen vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast schnellstmöglich von ei nem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einem and eren kompetenten
Fachbetrieb feststellen und beseitigen.

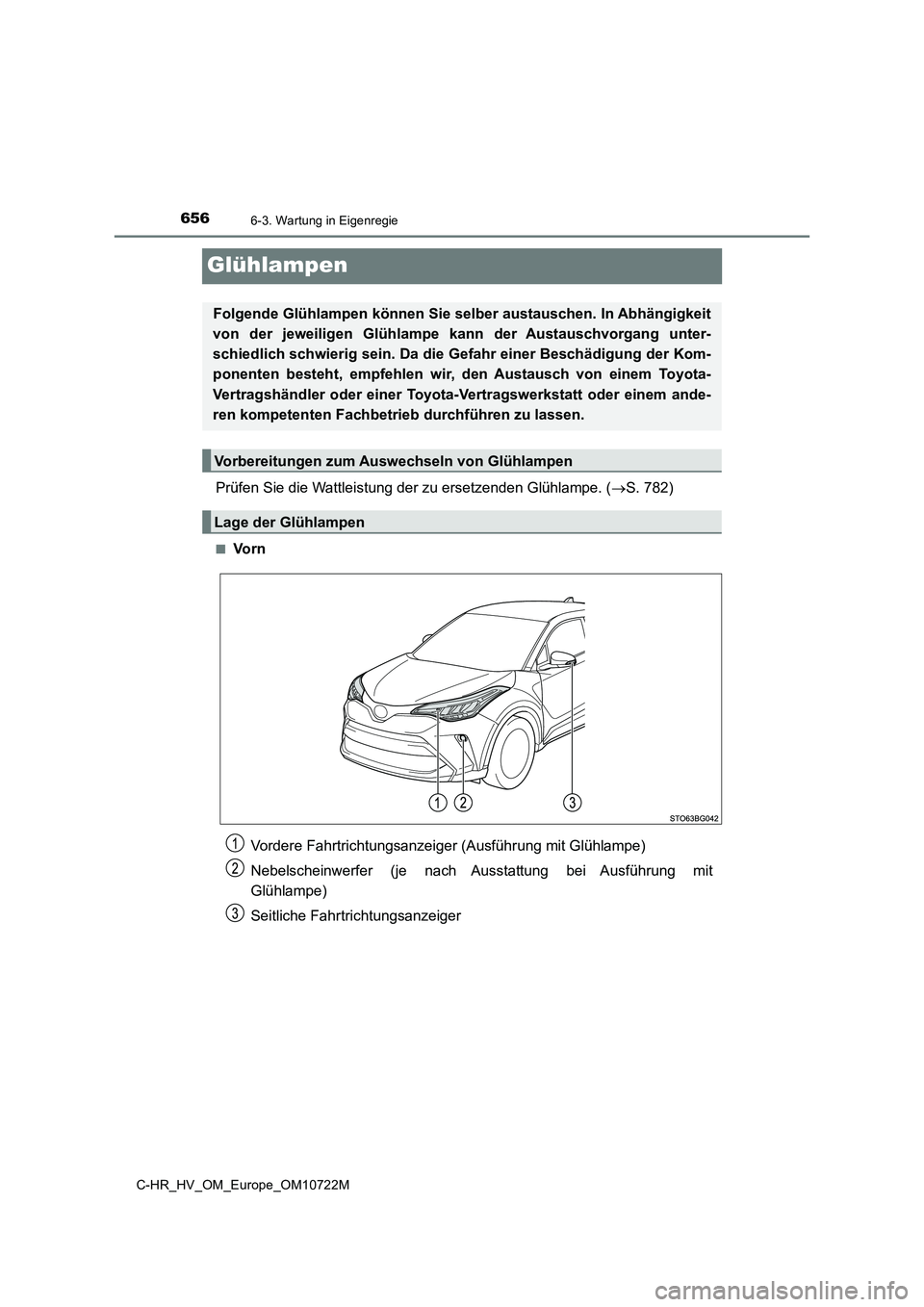

6566-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M
Glühlampen
Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (S. 782)
■Vo r n
Folgende Glühlampen können Sie selber austauschen. In Abhängigkeit
von der jeweiligen Glühlampe kan n der Austauschvorgang unter-
schiedlich schwierig sein. Da die Gefahr einer Beschädigung der Kom-
ponenten besteht, empfehlen wir, den Austausch von einem Toyota-
Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb durchführen zu lassen.
Vorbereitungen zum Auswechseln von Glühlampen
Lage der Glühlampen
Vordere Fahrtrichtungsanzeiger (Ausführung mit Glühlampe)
Nebelscheinwerfer (je nach Ausstattung bei Ausführung mit
Glühlampe)
Seitliche Fahrtrichtungsanzeiger

6576-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M
6
Wartung und Pflege

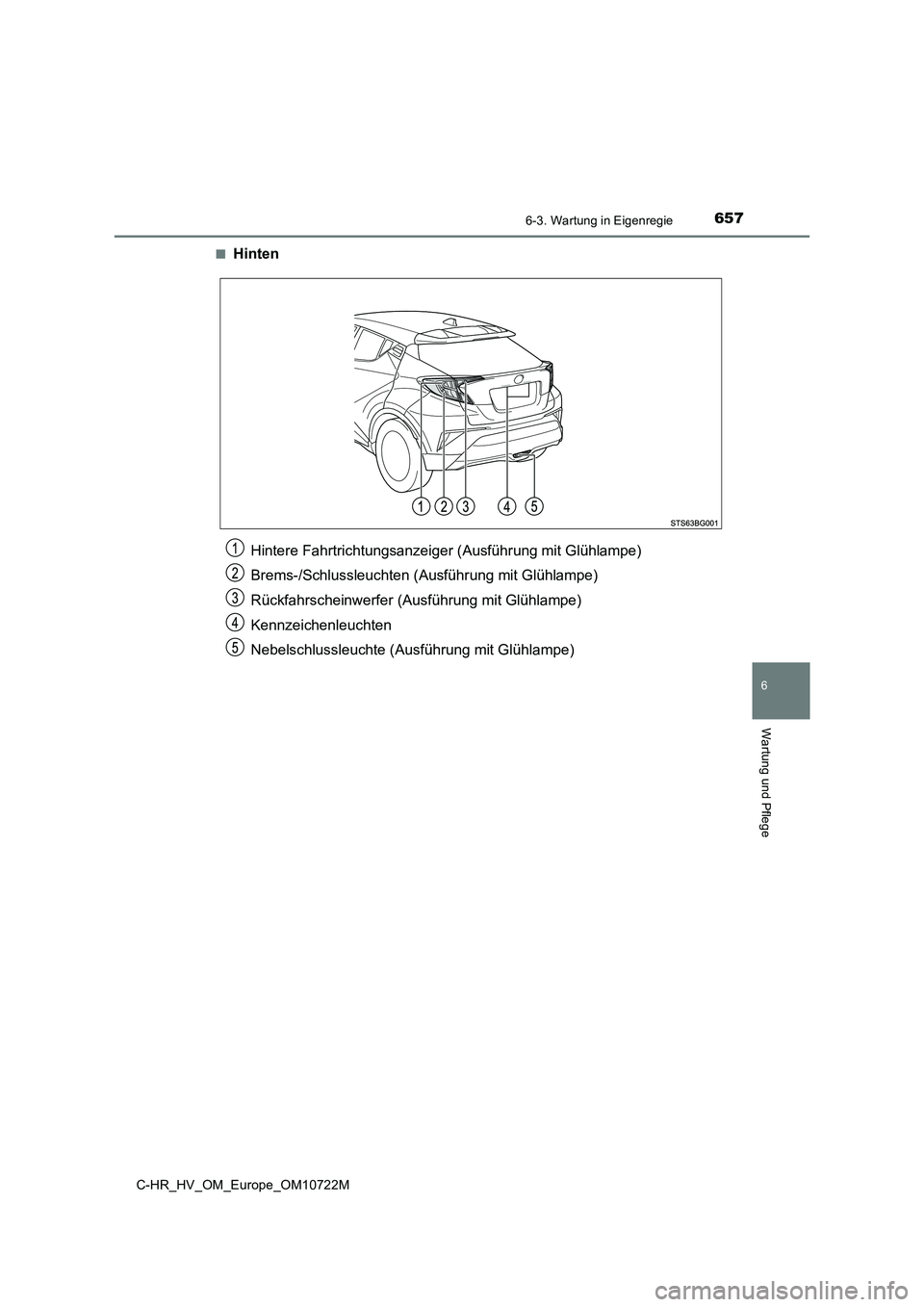

■Hinten
Hintere Fahrtrichtungsanzeiger (Ausführung mit Glühlampe)
Brems-/Schlussleuchten (Ausführung mit Glühlampe)
Rückfahrscheinwerfer (Ausführung mit Glühlampe)
Kennzeichenleuchten
Nebelschlussleuchte (Ausführung mit Glühlampe)

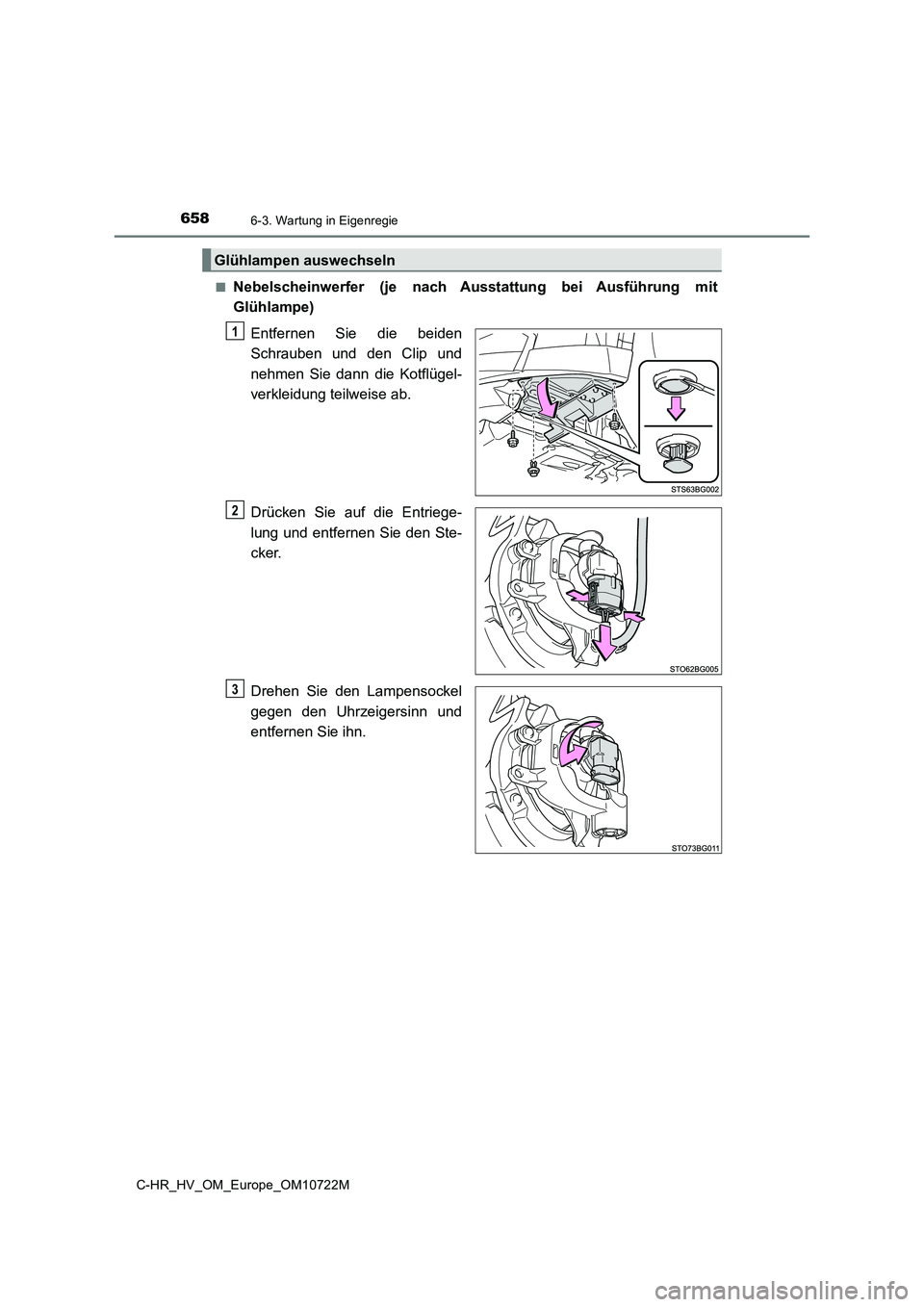

6586-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M
■Nebelscheinwerfer (je nach Ausstattung bei Ausführung mit
Glühlampe)
Entfernen Sie die beiden
Schrauben und den Clip und
nehmen Sie dann die Kotflügel-
verkleidung teilweise ab.
Drücken Sie auf die Entriege-
lung und entfernen Sie den Ste-
cker.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
entfernen Sie ihn.
Glühlampen auswechseln
1
2
3
