6596-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M
6
Wartung und Pflege

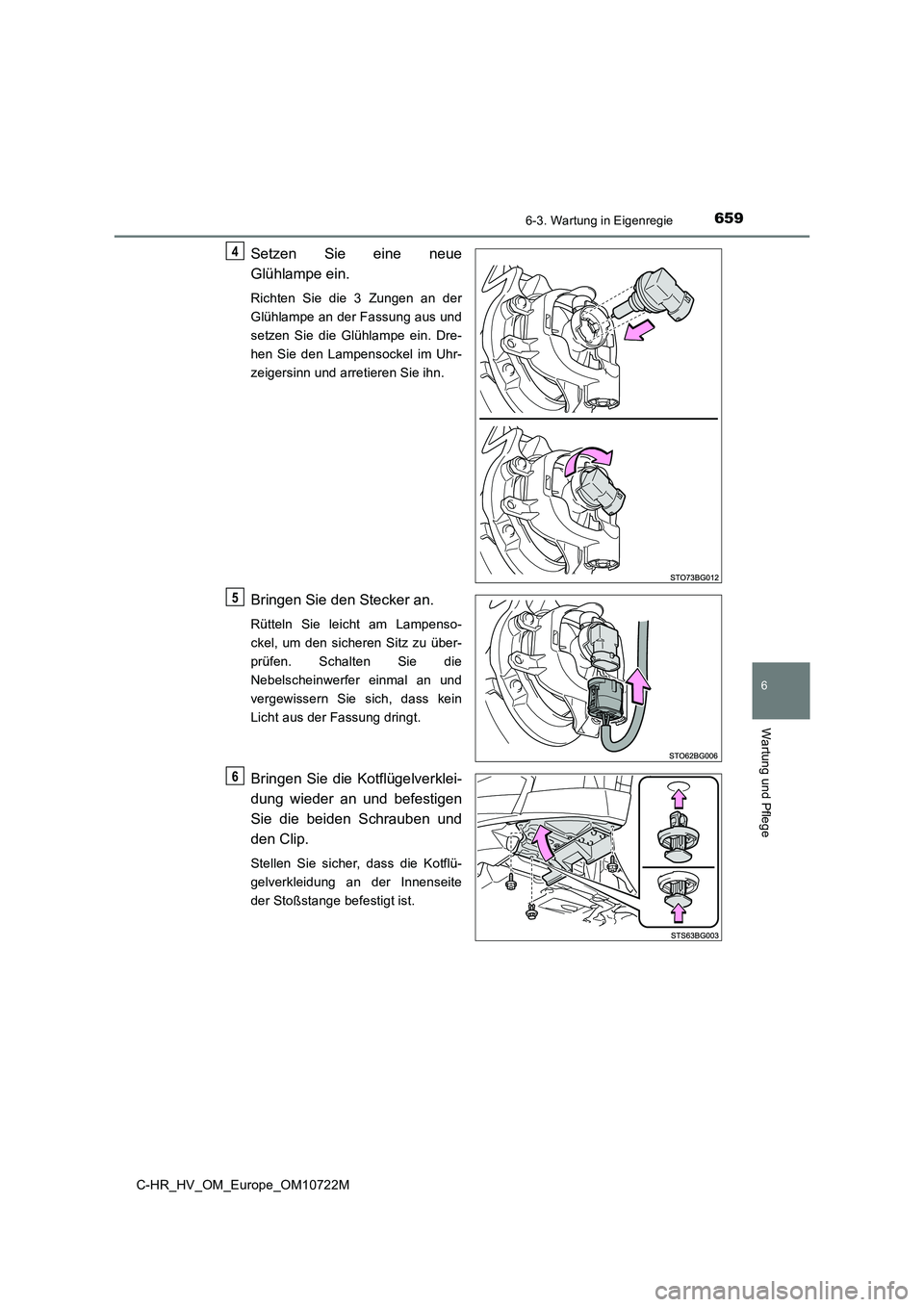

Setzen Sie eine neue
Glühlampe ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein. Dre-
hen Sie den Lampensockel im Uhr-
zeigersinn und arretieren Sie ihn.
Bringen Sie den Stecker an.
Rütteln Sie leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Nebelscheinwerfer einmal an und
vergewissern Sie sich, dass kein
Licht aus der Fassung dringt.
Bringen Sie die Kotflügelverklei-
dung wieder an und befestigen
Sie die beiden Schrauben und
den Clip.
Stellen Sie sicher, dass die Kotflü-
gelverkleidung an der Innenseite
der Stoßstange befestigt ist.
4
5
6

6606-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M

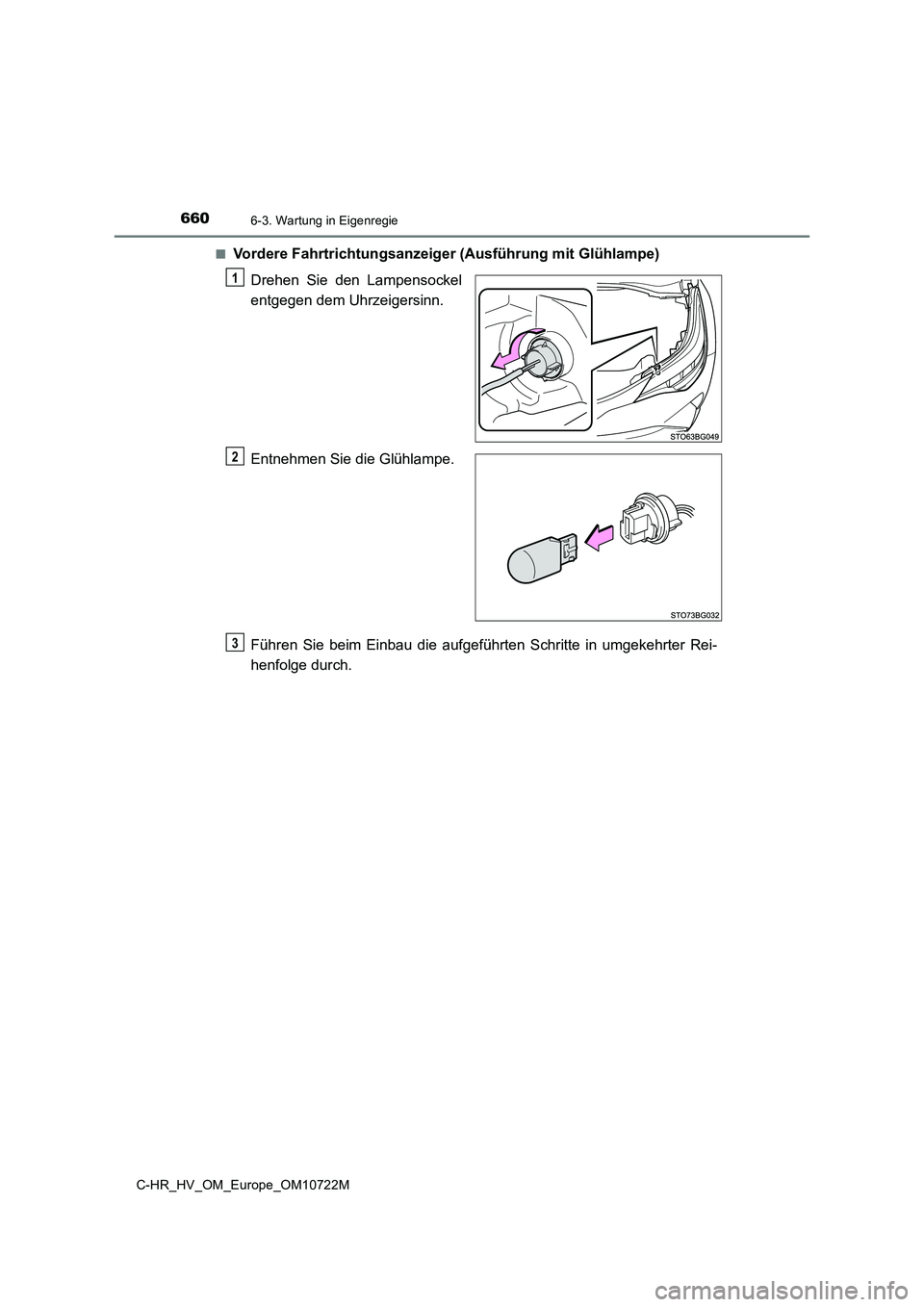

■Vordere Fahrtrichtungsanzeiger (Ausführung mit Glühlampe)
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
2
3

6616-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M
6
Wartung und Pflege

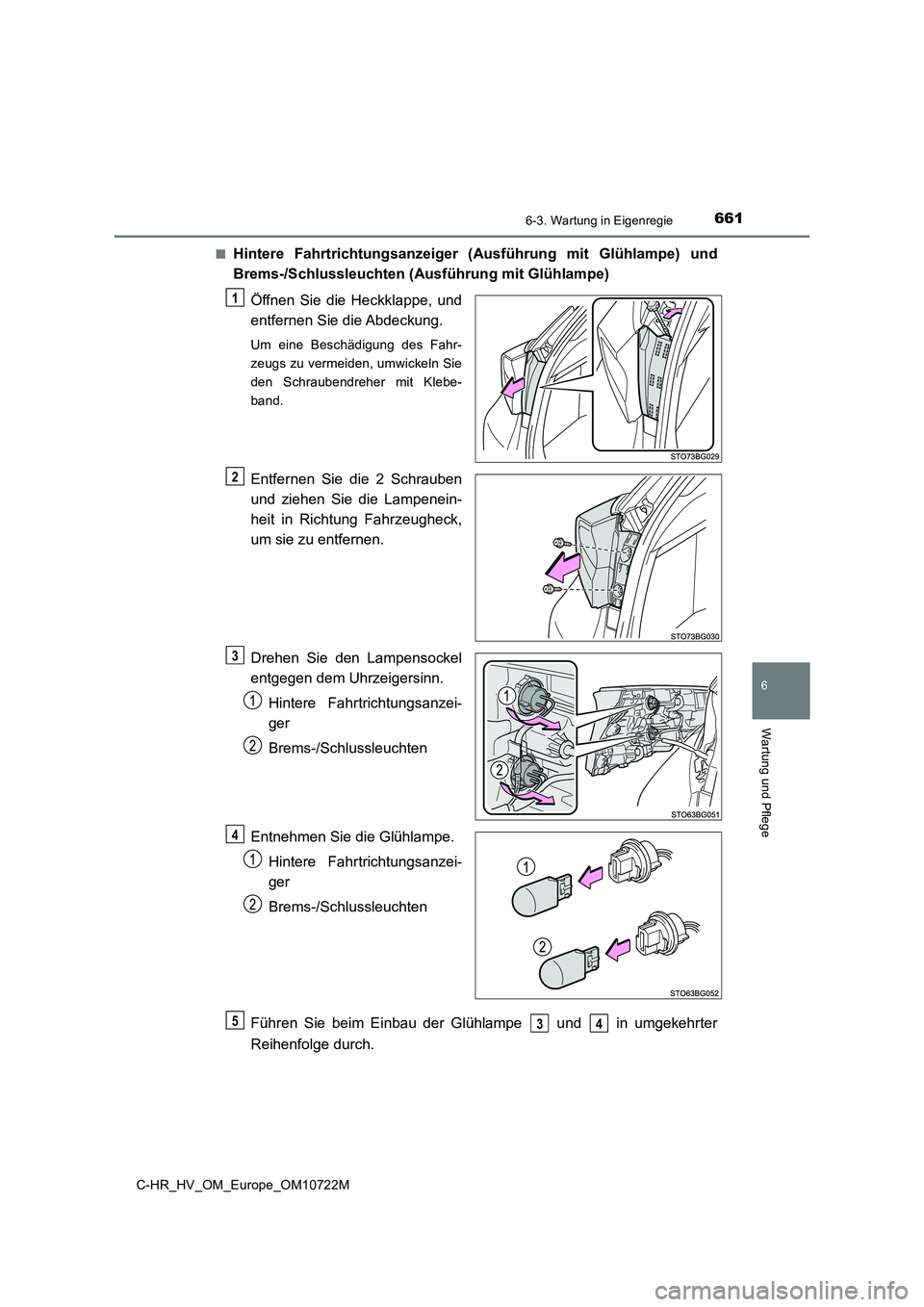

■Hintere Fahrtrichtungsanzeiger (Ausführung mit Glühlampe) und
Brems-/Schlussleuchten (Ausführung mit Glühlampe)
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Entfernen Sie die 2 Schrauben
und ziehen Sie die Lampenein-
heit in Richtung Fahrzeugheck,
um sie zu entfernen.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Hintere Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchten
Entnehmen Sie die Glühlampe.
Hintere Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchten
Führen Sie beim Einbau der Glühlampe und in umgekehrter
Reihenfolge durch.
1
2
3
4
534

6626-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M

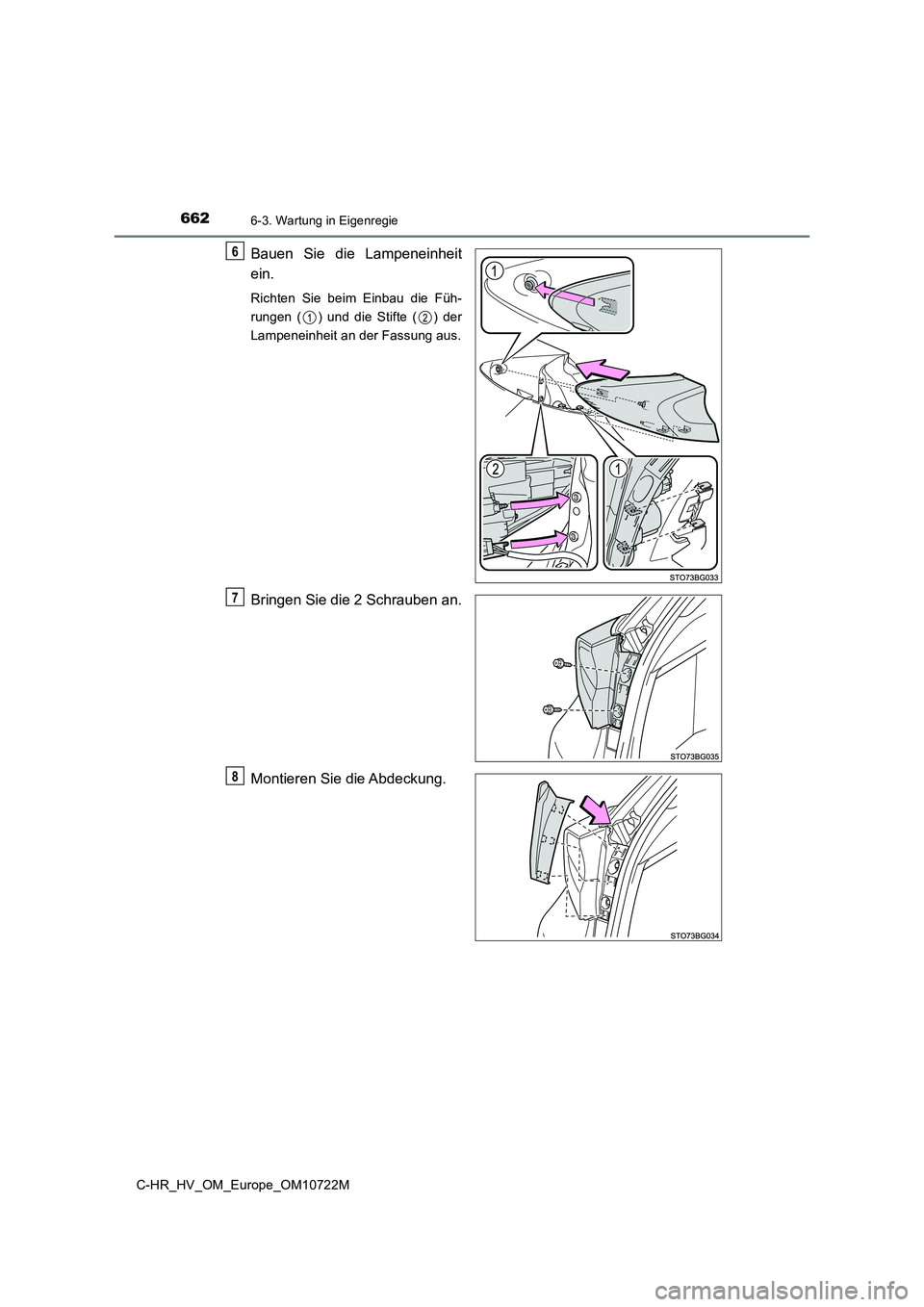

Bauen Sie die Lampeneinheit
ein.
Richten Sie beim Einbau die Füh-
rungen ( ) und die Stifte ( ) der
Lampeneinheit an der Fassung aus.
Bringen Sie die 2 Schrauben an.
Montieren Sie die Abdeckung.
6
7
8

6636-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M
6
Wartung und Pflege
■Rückfahrscheinwerfer (Ausführung mit Glühlampe)
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
2
3
4

6646-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M

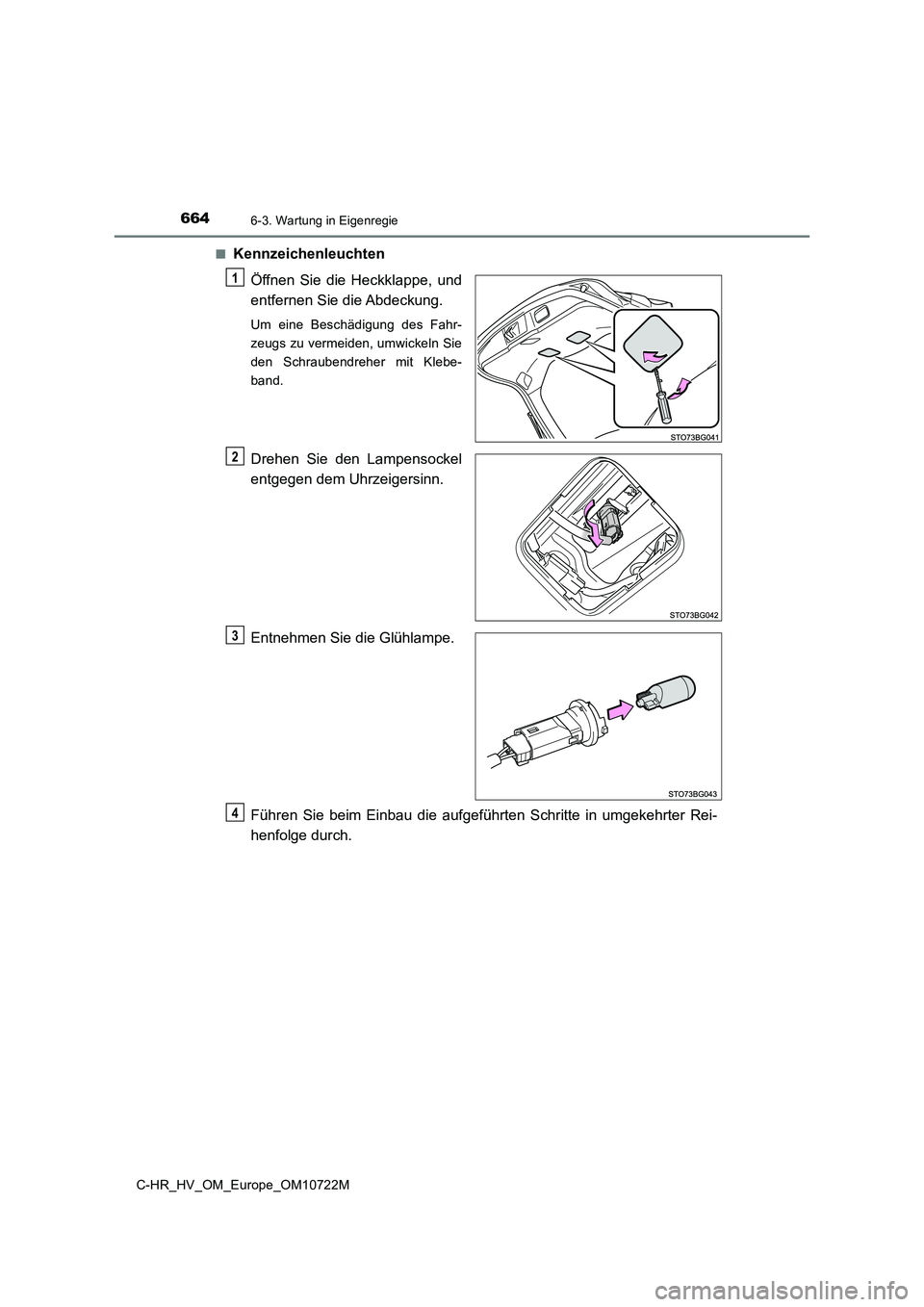

■Kennzeichenleuchten
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
2
3
4

6656-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M
6
Wartung und Pflege

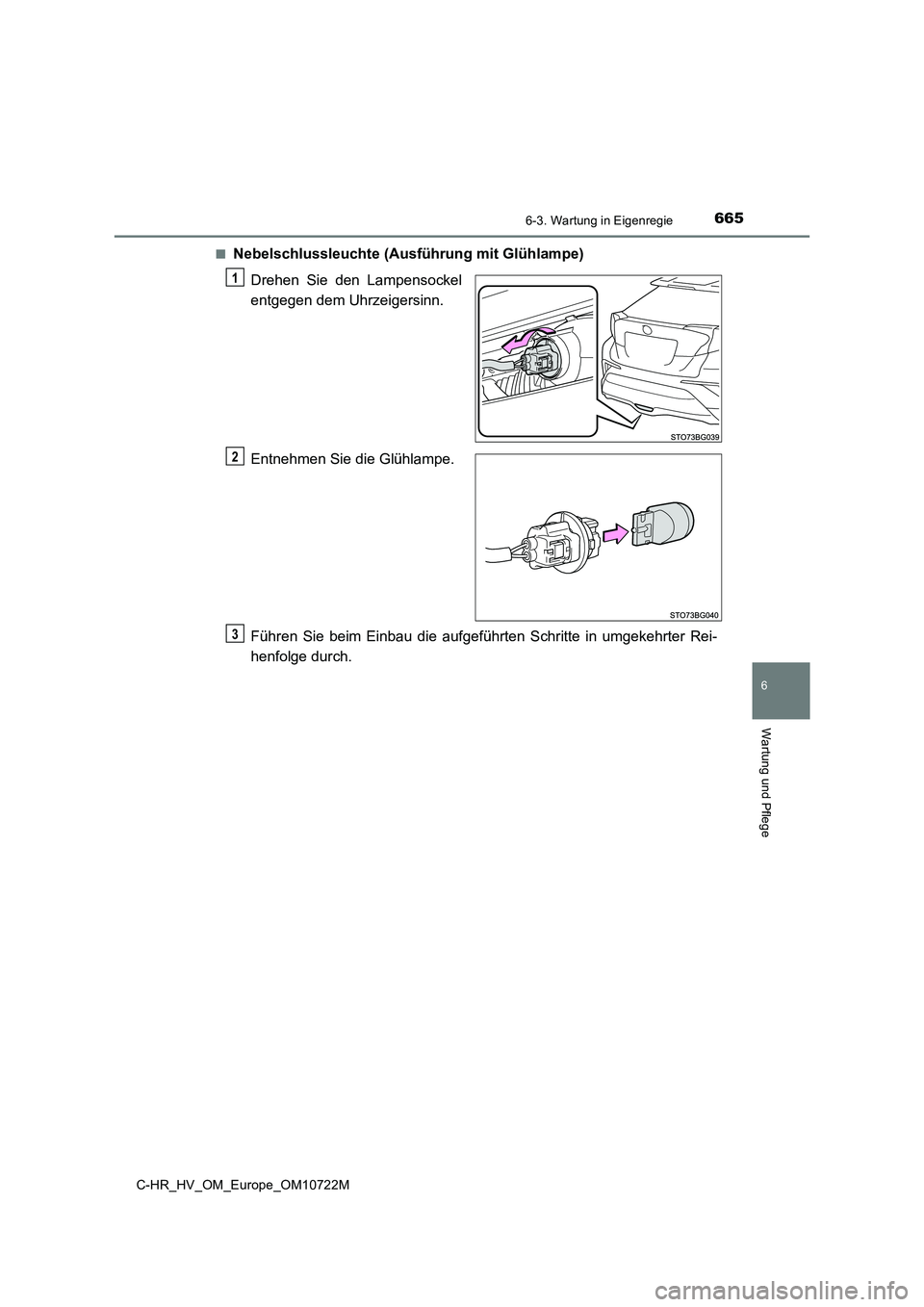

■Nebelschlussleuchte (Ausführung mit Glühlampe)
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
2
3

6666-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M

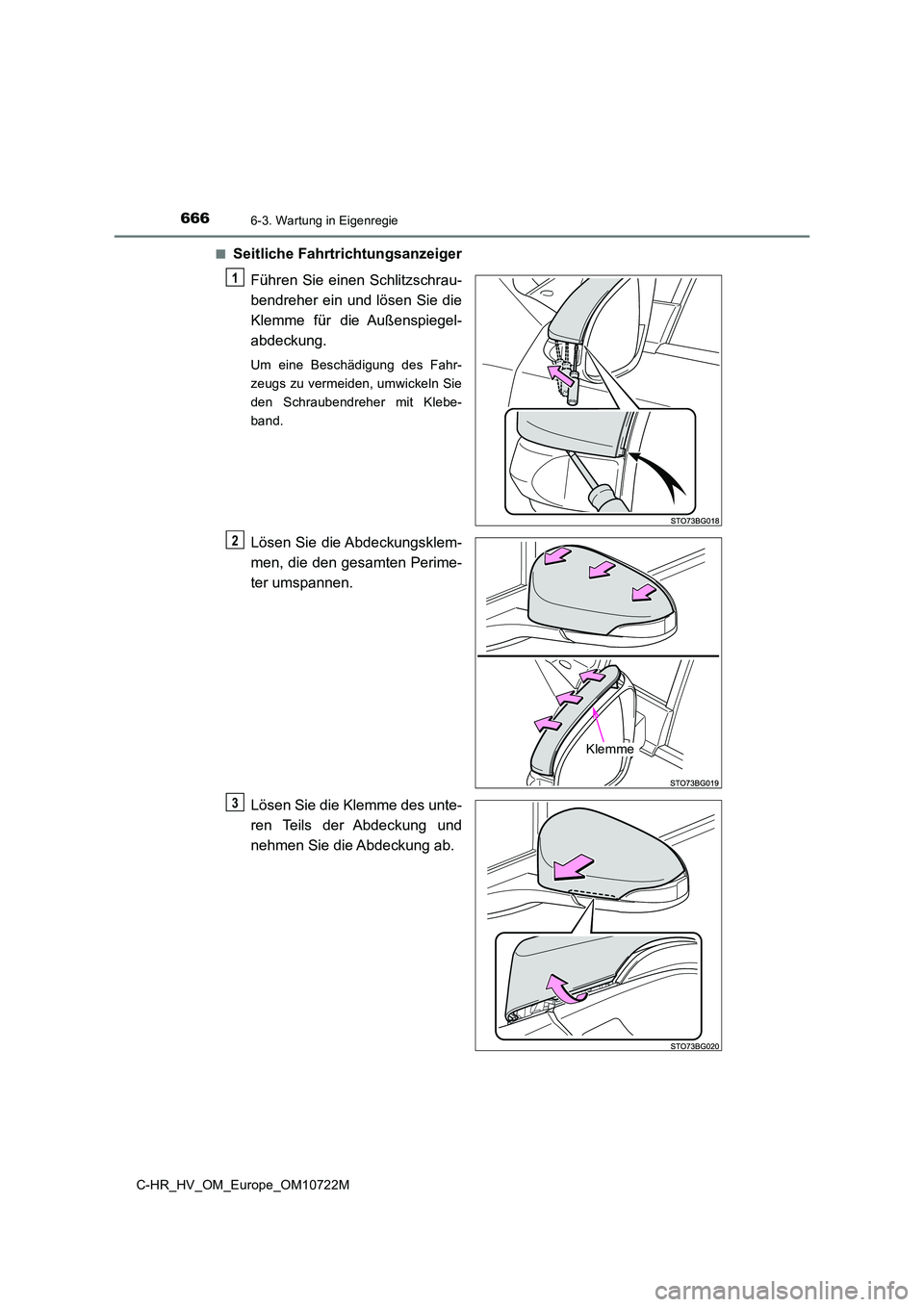

■Seitliche Fahrtrichtungsanzeiger
Führen Sie einen Schlitzschrau-
bendreher ein und lösen Sie die
Klemme für die Außenspiegel-
abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Lösen Sie die Abdeckungsklem-
men, die den gesamten Perime-
ter umspannen.
Lösen Sie die Klemme des unte-
ren Teils der Abdeckung und
nehmen Sie die Abdeckung ab.
1
Klemme
O
P

6676-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M
6
Wartung und Pflege

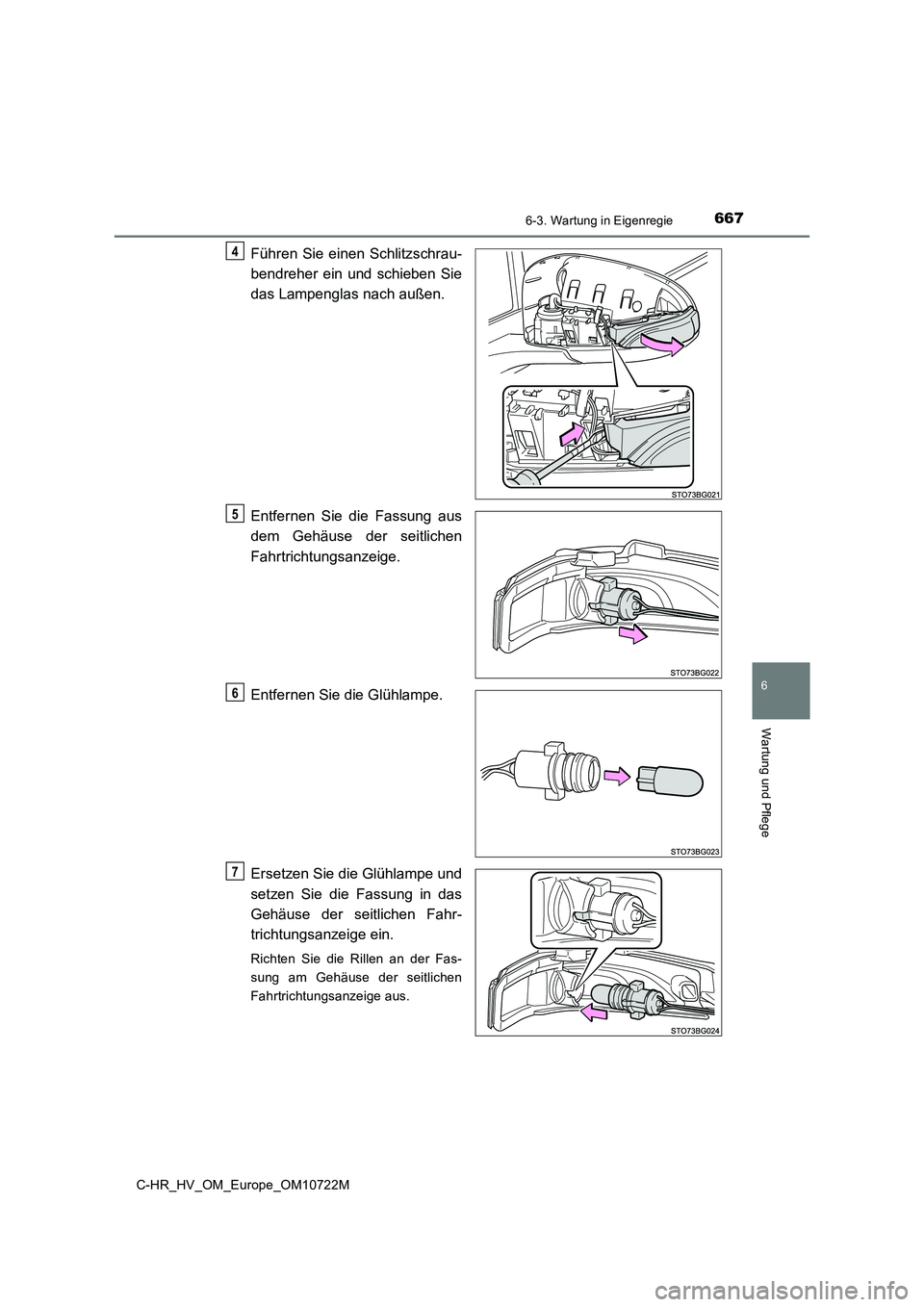

Führen Sie einen Schlitzschrau-
bendreher ein und schieben Sie
das Lampenglas nach außen.
Entfernen Sie die Fassung aus
dem Gehäuse der seitlichen
Fahrtrichtungsanzeige.
Entfernen Sie die Glühlampe.
Ersetzen Sie die Glühlampe und
setzen Sie die Fassung in das
Gehäuse der seitlichen Fahr-
trichtungsanzeige ein.
Richten Sie die Rillen an der Fas-
sung am Gehäuse der seitlichen
Fahrtrichtungsanzeige aus.
4
5
6
7

6686-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10722M

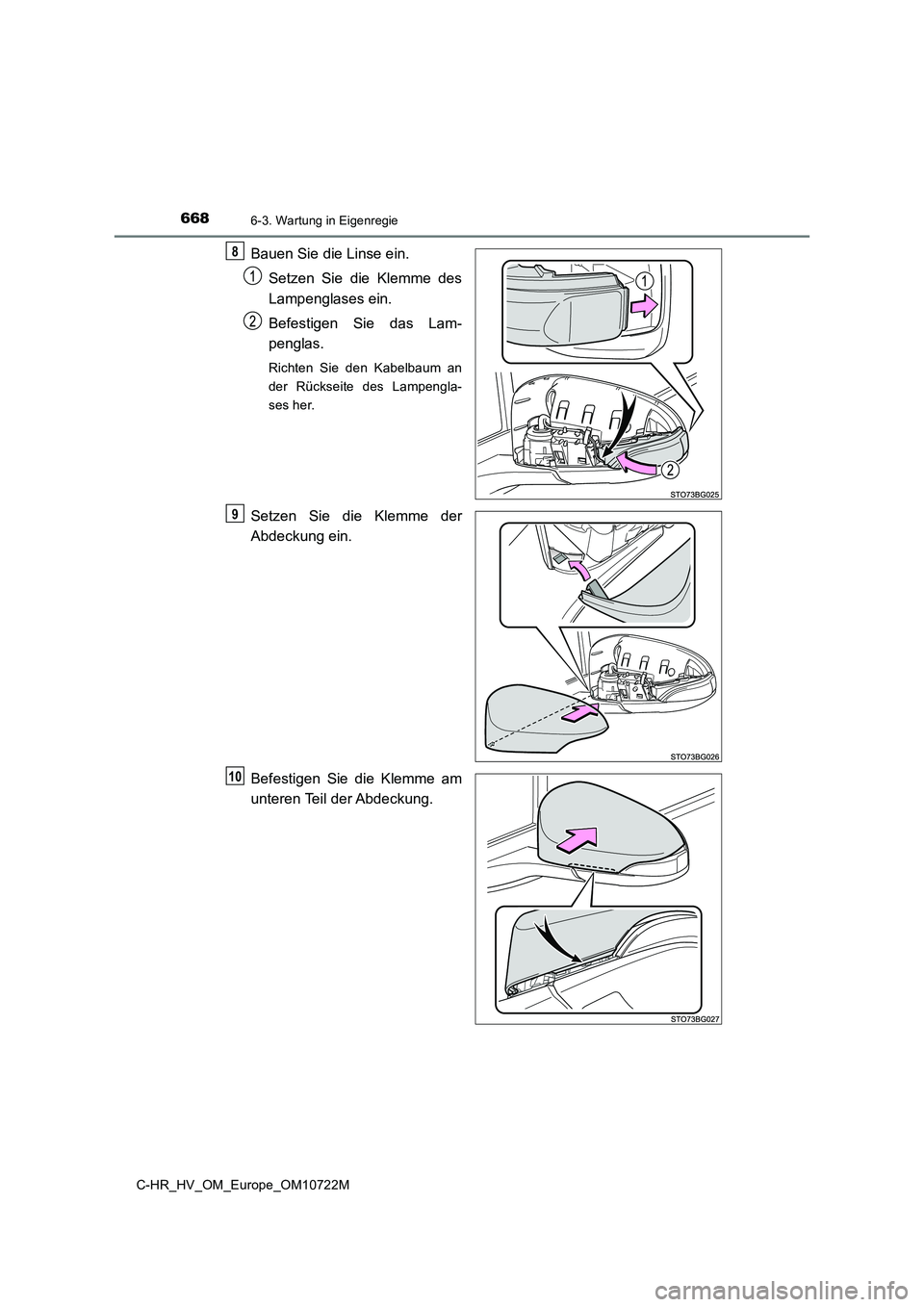

Bauen Sie die Linse ein.
Setzen Sie die Klemme des
Lampenglases ein.
Befestigen Sie das Lam-
penglas.
Richten Sie den Kabelbaum an
der Rückseite des Lampengla-
ses her.
Setzen Sie die Klemme der
Abdeckung ein.
Befestigen Sie die Klemme am
unteren Teil der Abdeckung.
8
9
10
