7397-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10722M
7
Beim Auftreten einer Störung
Legen Sie Unterlegkeile vor und
hinter die Reifen.
Lösen Sie die Radmuttern leicht
(eine Umdrehung).
Drehen Sie den Teil des
Wagenhebers von Hand, bis die
Mitte des eingekerbten Bereichs
die Mitte des Ansatzpunkts für den
Wagenheber berührt.
Austausch eines defekten Reifens
1
Defekter ReifenAnbringung des Keils
VornLinke SeiteHinter dem rechten Hinterrad
Rechte SeiteHinter dem linken Hinterrad
HintenLinke SeiteVor dem rechten Vorderrad
Rechte SeiteVor dem linken Vorderrad
2
3

7407-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10722M

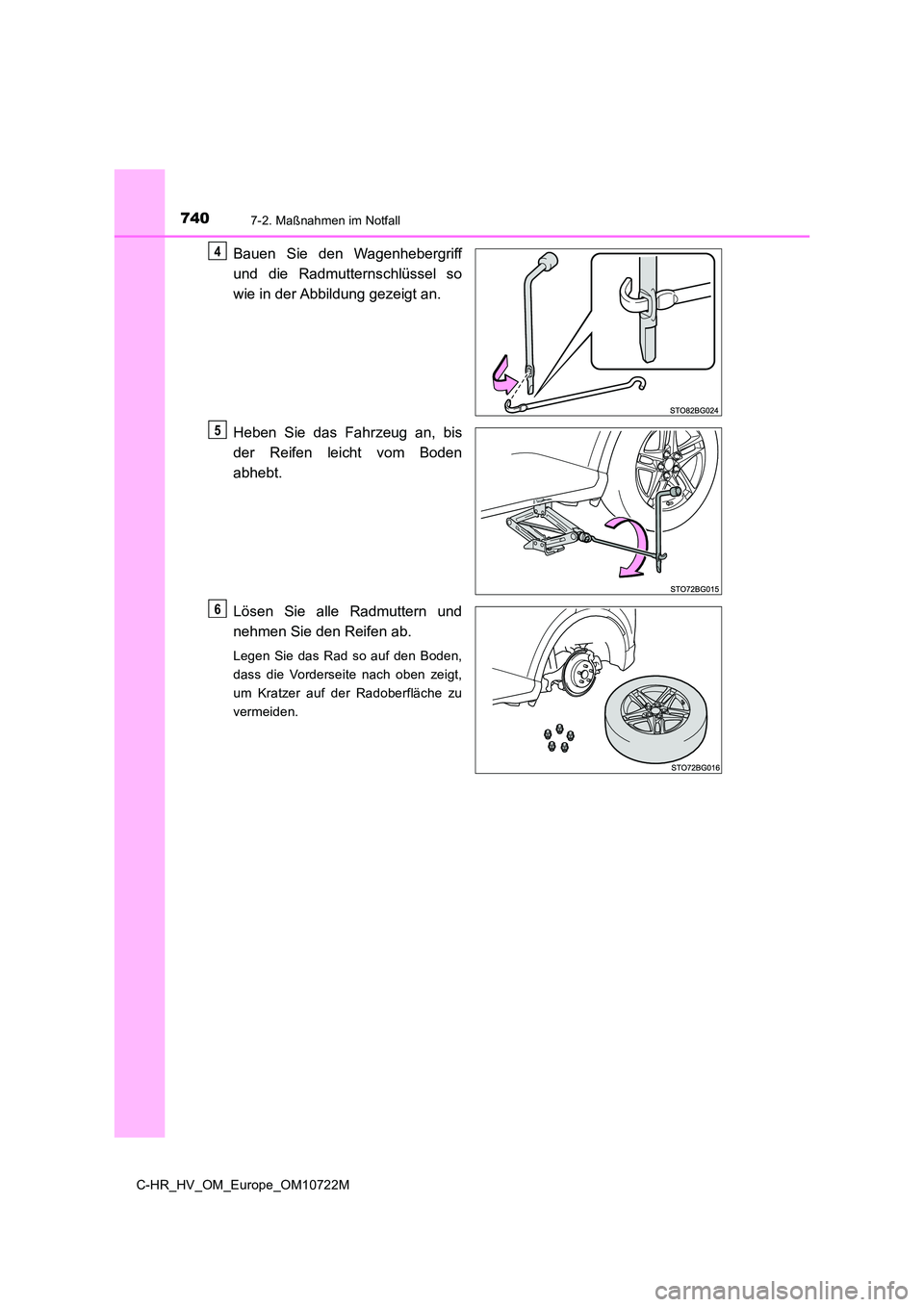

Bauen Sie den Wagenhebergriff
und die Radmutternschlüssel so
wie in der Abbildung gezeigt an.
Heben Sie das Fahrzeug an, bis
der Reifen leicht vom Boden
abhebt.
Lösen Sie alle Radmuttern und
nehmen Sie den Reifen ab.
Legen Sie das Rad so auf den Boden,
dass die Vorderseite nach oben zeigt,
um Kratzer auf der Radoberfläche zu
vermeiden.
4
5
6

7417-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10722M
7
Beim Auftreten einer Störung

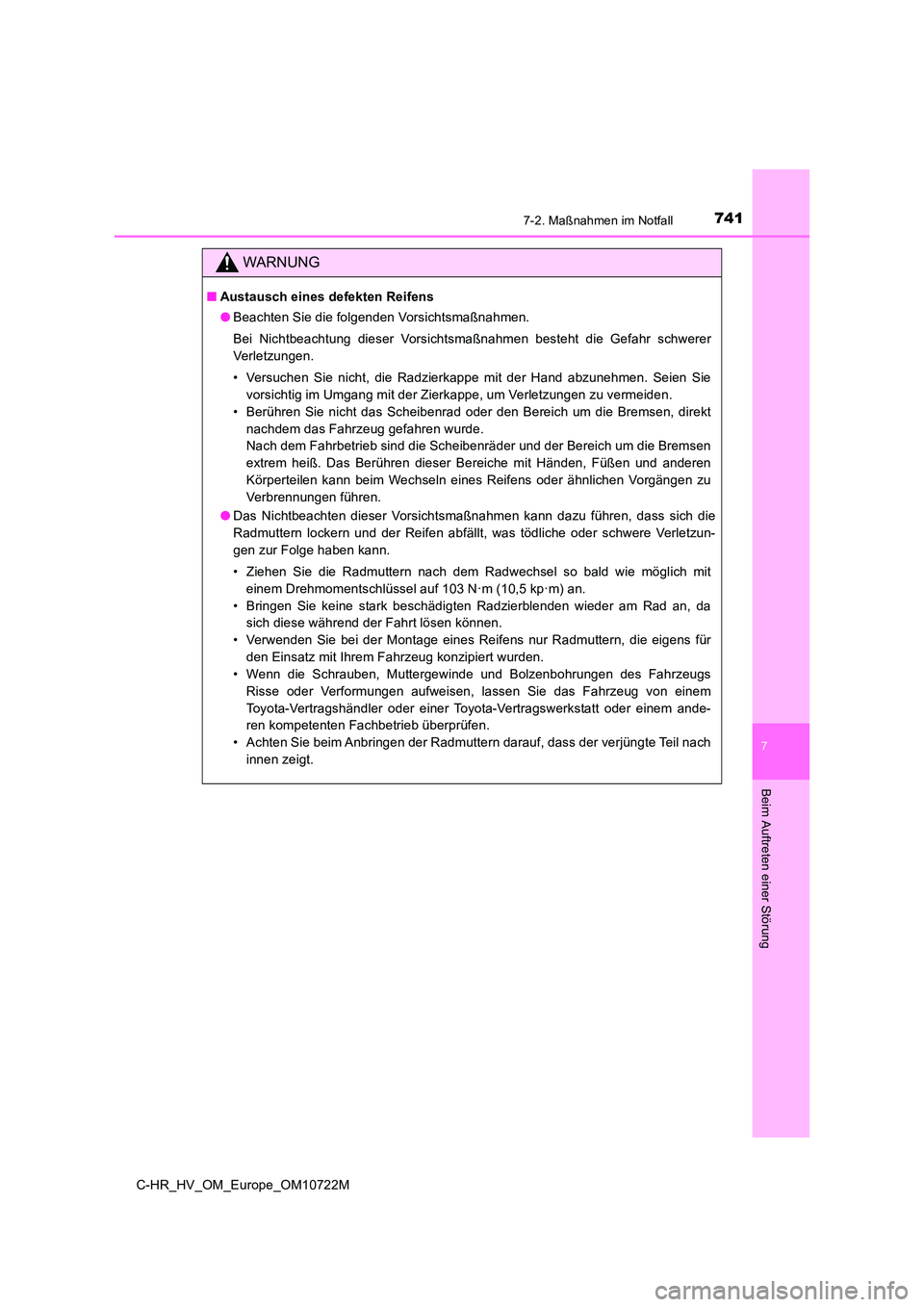

WARNUNG
■Austausch eines defekten Reifens
● Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr schwerer
Verletzungen.
• Versuchen Sie nicht, die Radzierkappe mit der Hand abzunehmen. Seien Sie
vorsichtig im Umgang mit der Zierkappe, um Verletzungen zu verm eiden.
• Berühren Sie nicht das Scheibenrad oder den Bereich um die Bre msen, direkt
nachdem das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Scheibenräder und der Bereich um die Bremsen
extrem heiß. Das Berühren dieser Bereiche mit Händen, Füßen und anderen
Körperteilen kann beim Wechseln eines Reifens oder ähnlichen Vo rgängen zu
Verbrennungen führen.
● Das Nichtbeachten dieser Vorsichtsmaßnahmen kann dazu führen, dass sich die
Radmuttern lockern und der Reifen abfällt, was tödliche oder sc hwere Verletzun-
gen zur Folge haben kann.
• Ziehen Sie die Radmuttern nach dem Radwechsel so bald wie mögl ich mit
einem Drehmomentschlüssel auf 103 N·m (10,5 kp·m) an.
• Bringen Sie keine stark beschädigten Radzierblenden wieder am Rad an, da
sich diese während der Fahrt lösen können.
• Verwenden Sie bei der Montage eines Reifens nur Radmuttern, di e eigens für
den Einsatz mit Ihrem Fahrzeug konzipiert wurden.
• Wenn die Schrauben, Muttergewinde und Bolzenbohrungen des Fahr zeugs
Risse oder Verformungen aufweisen, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
• Achten Sie beim Anbringen der Radmuttern darauf, dass der verj üngte Teil nach
innen zeigt.

7427-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10722M

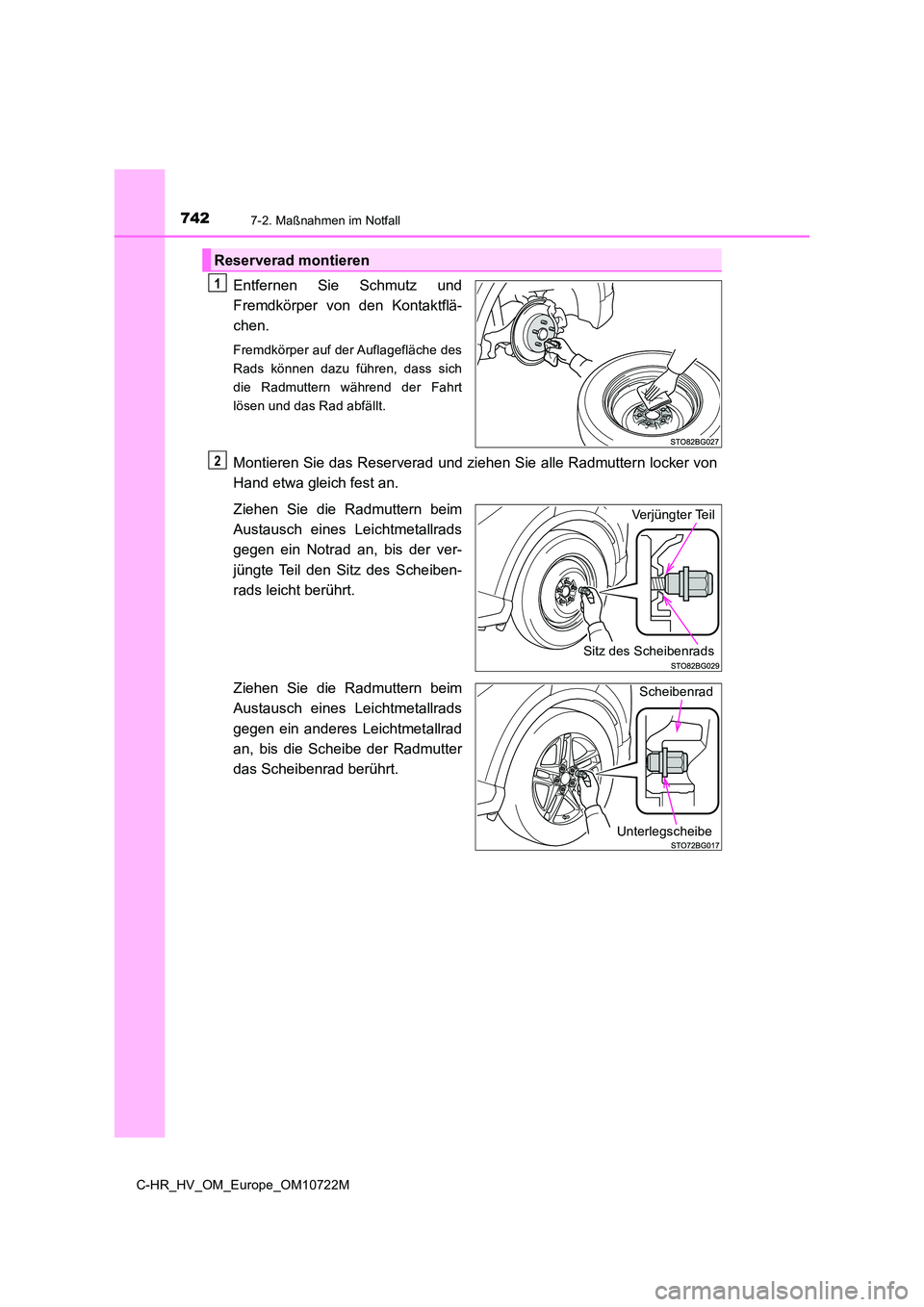

Entfernen Sie Schmutz und
Fremdkörper von den Kontaktflä-
chen.
Fremdkörper auf der Auflagefläche des
Rads können dazu führen, dass sich
die Radmuttern während der Fahrt
lösen und das Rad abfällt.
Montieren Sie das Reserverad und ziehen Sie alle Radmuttern loc ker von
Hand etwa gleich fest an.
Ziehen Sie die Radmuttern beim
Austausch eines Leichtmetallrads
gegen ein Notrad an, bis der ver-
jüngte Teil den Sitz des Scheiben-
rads leicht berührt.
Ziehen Sie die Radmuttern beim
Austausch eines Leichtmetallrads
gegen ein anderes Leichtmetallrad
an, bis die Scheibe der Radmutter
das Scheibenrad berührt.
Reserverad montieren
1
2
Verjüngter Teil
Sitz des Scheibenrads
Scheibenrad
Unterlegscheibe

7437-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10722M
7
Beim Auftreten einer Störung

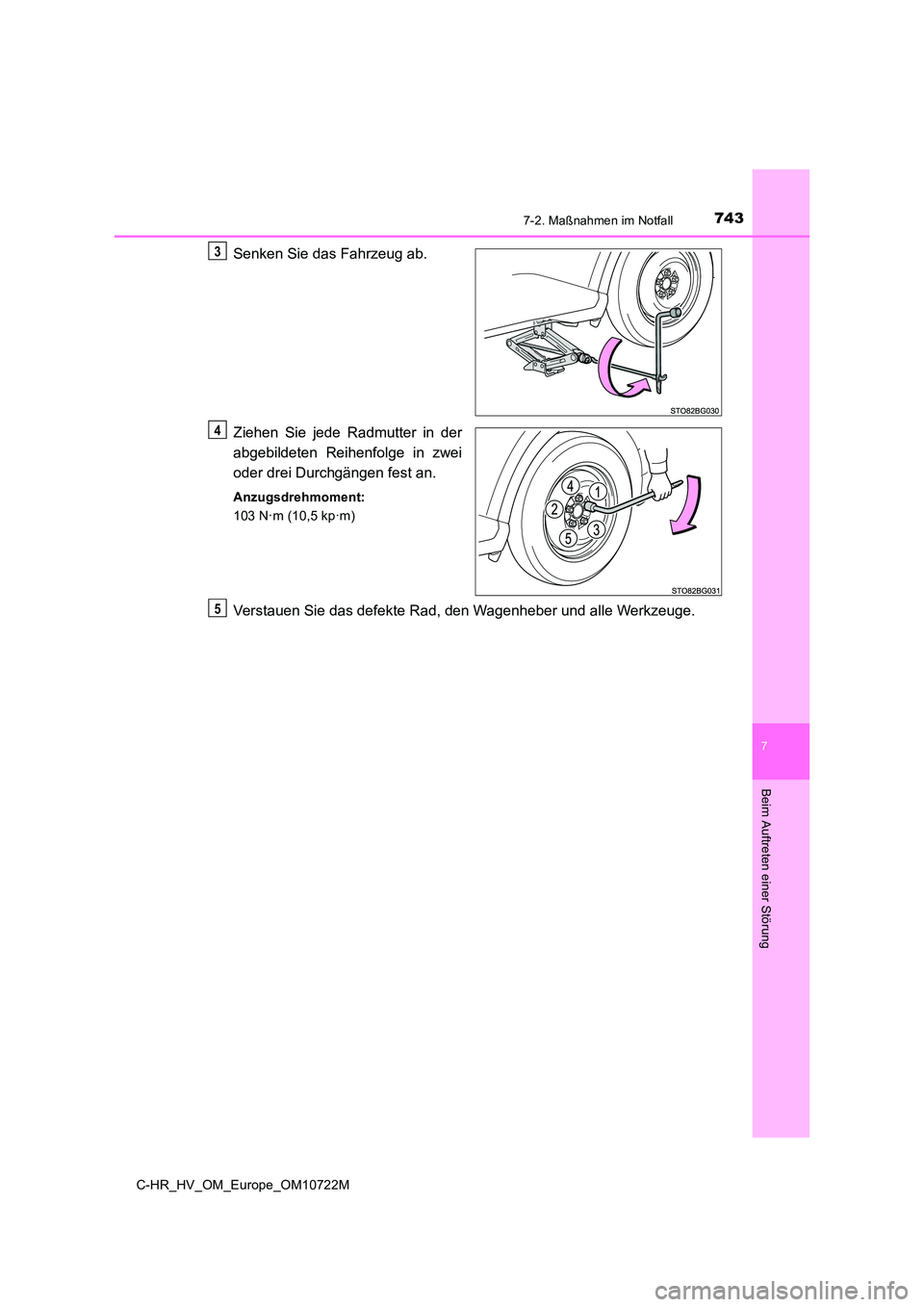

Senken Sie das Fahrzeug ab.
Ziehen Sie jede Radmutter in der
abgebildeten Reihenfolge in zwei
oder drei Durchgängen fest an.
Anzugsdrehmoment:
103 N·m (10,5 kp·m)
Verstauen Sie das defekte Rad, den Wagenheber und alle Werkzeug e.
3
4
5

7447-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10722M

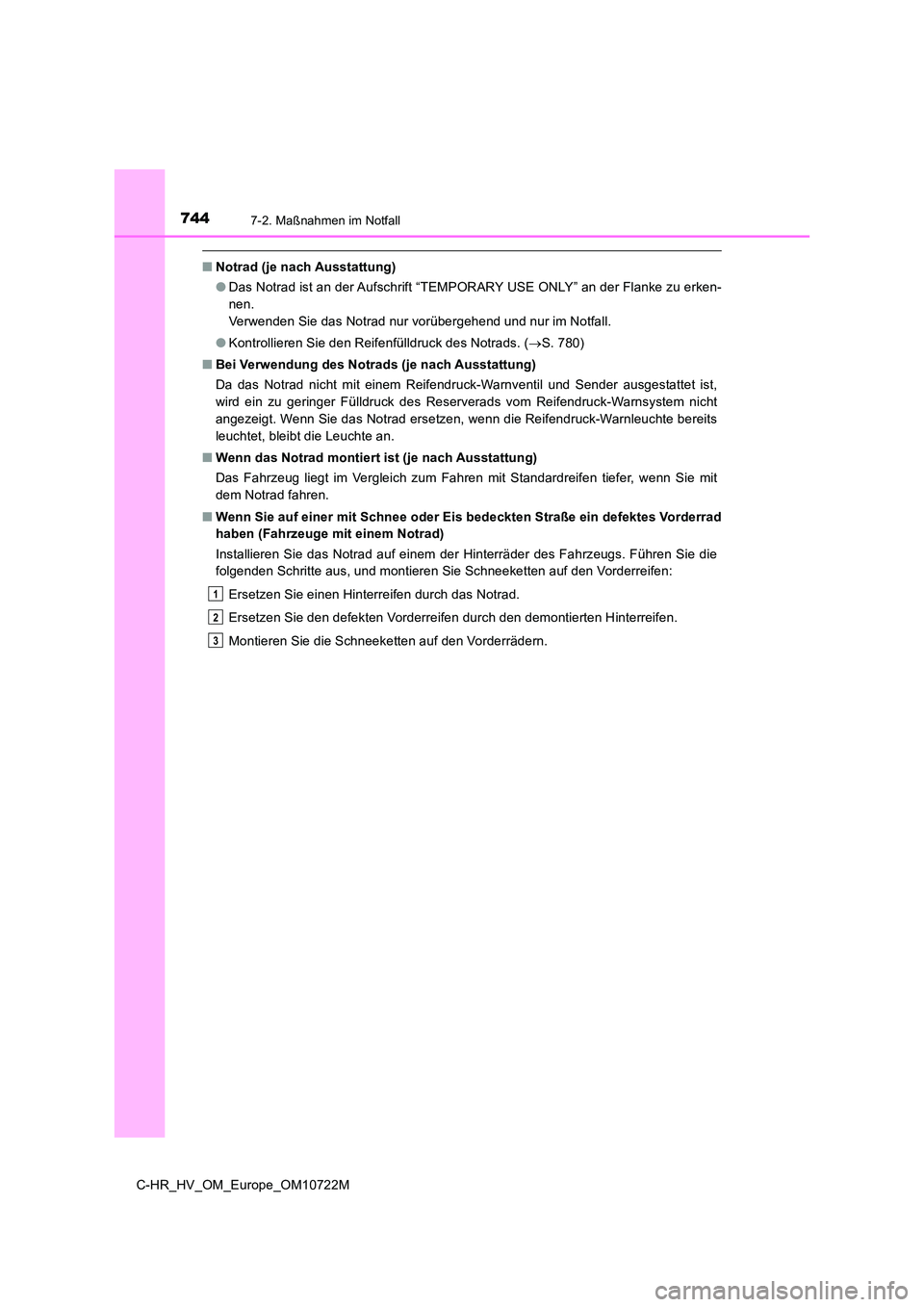

■Notrad (je nach Ausstattung)
● Das Notrad ist an der Aufschrift “TEMPORARY USE ONLY” an der Flanke zu erken-
nen.
Verwenden Sie das Notrad nur vorübergehend und nur im Notfall.
● Kontrollieren Sie den Reifenfülldruck des Notrads. (S. 780)
■ Bei Verwendung des Notrads (je nach Ausstattung)
Da das Notrad nicht mit einem Reifendruck-Warnventil und Sender ausgestattet ist,
wird ein zu geringer Fülldruck des Reserverads vom Reifendruck- Warnsystem nicht
angezeigt. Wenn Sie das Notrad ersetzen, wenn die Reifendruck-W arnleuchte bereits
leuchtet, bleibt die Leuchte an.
■ Wenn das Notrad montiert ist (je nach Ausstattung)
Das Fahrzeug liegt im Vergleich zum Fahren mit Standardreifen t iefer, wenn Sie mit
dem Notrad fahren.
■ Wenn Sie auf einer mit Schnee oder Eis bedeckten Straße ein defektes Vorderrad
haben (Fahrzeuge mit einem Notrad)
Installieren Sie das Notrad auf einem der Hinterräder des Fahrz eugs. Führen Sie die
folgenden Schritte aus, und montieren Sie Schneeketten auf den Vorderreifen:
Ersetzen Sie einen Hinterreifen durch das Notrad.
Ersetzen Sie den defekten Vorderreifen durch den demontierten H interreifen.
Montieren Sie die Schneeketten auf den Vorderrädern.
1
2
3

7457-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10722M
7
Beim Auftreten einer Störung

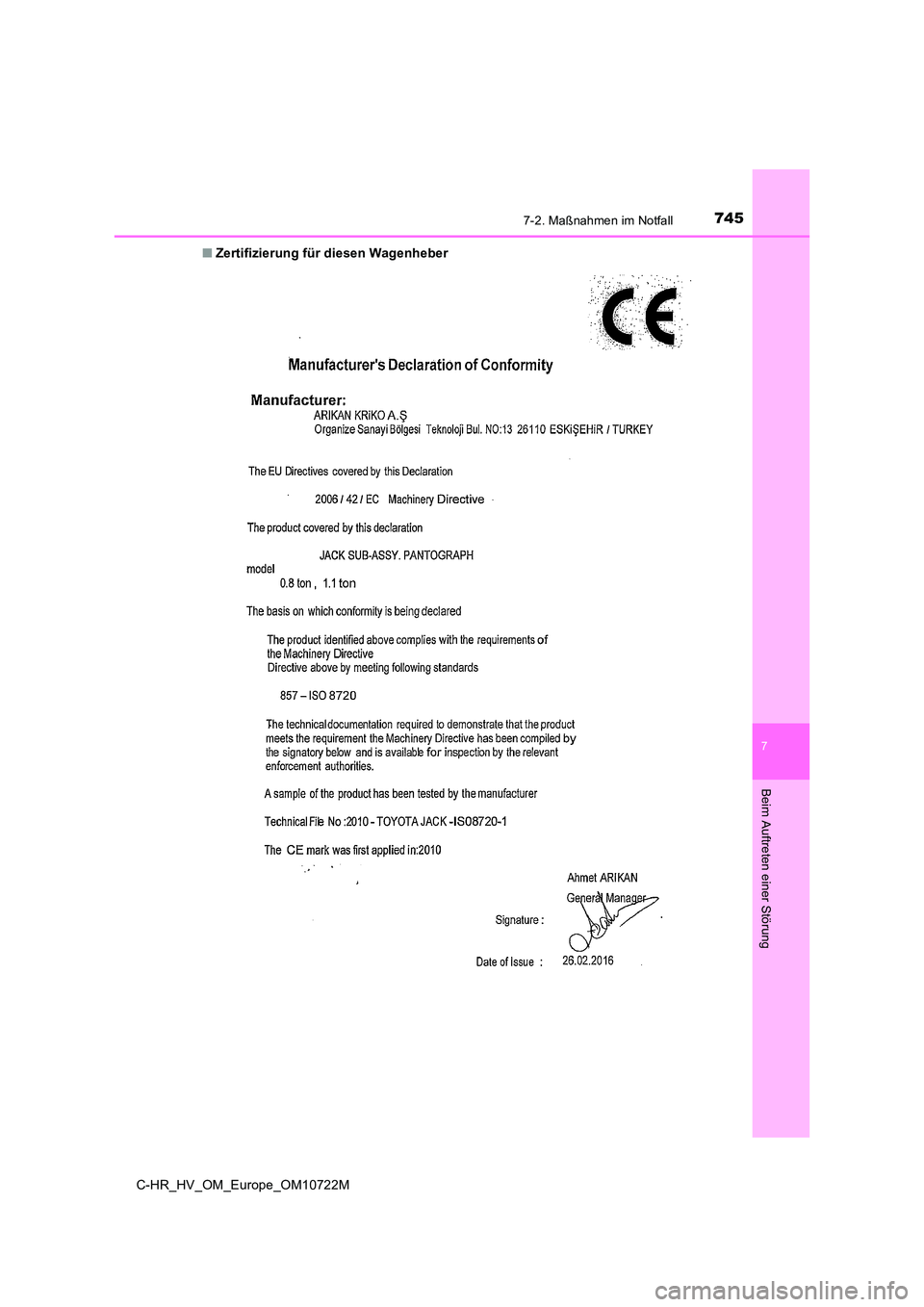

■Zertifizierung für diesen Wagenheber

7467-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10722M

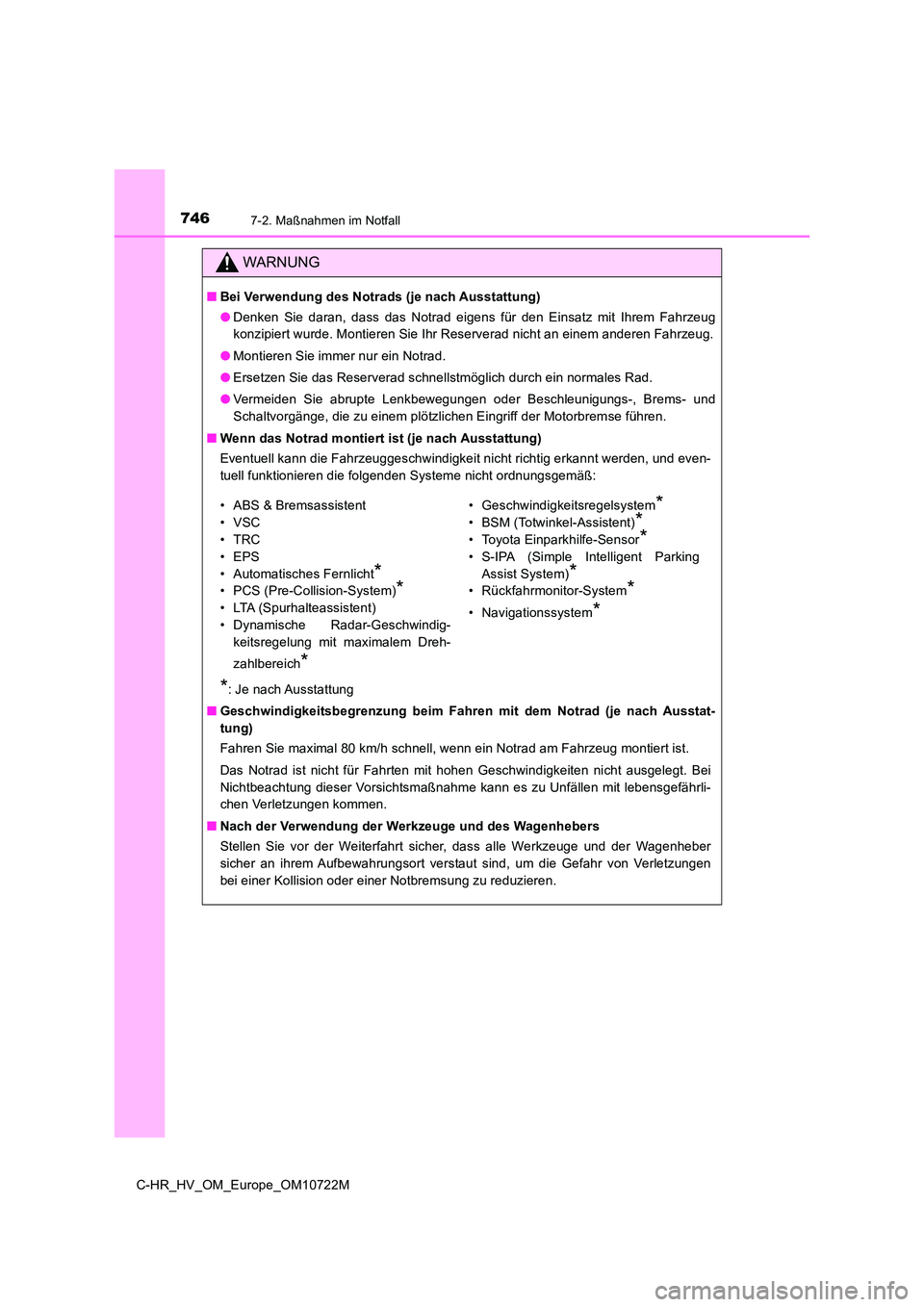

WARNUNG
■Bei Verwendung des Notrads (je nach Ausstattung)
● Denken Sie daran, dass das Notrad eigens für den Einsatz mit Ihrem Fahrzeug
konzipiert wurde. Montieren Sie Ihr Reserverad nicht an einem a nderen Fahrzeug.
● Montieren Sie immer nur ein Notrad.
● Ersetzen Sie das Reserverad schnellstmöglich durch ein normales Rad.
● Vermeiden Sie abrupte Lenkbewegungen oder Beschleunigungs-, Brems- und
Schaltvorgänge, die zu einem plötzlichen Eingriff der Motorbrem se führen.
■ Wenn das Notrad montiert ist (je nach Ausstattung)
Eventuell kann die Fahrzeuggeschwindigkeit nicht richtig erkann t werden, und even-
tuell funktionieren die folgenden Systeme nicht ordnungsgemäß:
*: Je nach Ausstattung
■ Geschwindigkeitsbegrenzung beim Fahren mit dem Notrad (je nach Ausstat-
tung)
Fahren Sie maximal 80 km/h schnell, wenn ein Notrad am Fahrzeug montiert ist.
Das Notrad ist nicht für Fahrten mit hohen Geschwindigkeiten ni cht ausgelegt. Bei
Nichtbeachtung dieser Vorsichtsmaßnahme kann es zu Unfällen mit lebensgefährli-
chen Verletzungen kommen.
■ Nach der Verwendung der Werkzeuge und des Wagenhebers
Stellen Sie vor der Weiterfahrt sicher, dass alle Werkzeuge und der Wagenheber
sicher an ihrem Aufbewahrungsort verstaut sind, um die Gefahr v on Verletzungen
bei einer Kollision oder einer Notbremsung zu reduzieren.
• ABS & Bremsassistent
•VSC
•TRC
•EPS
• Automatisches Fernlicht*
• PCS (Pre-Collision-System)*
• LTA (Spurhalteassistent)
• Dynamische Radar-Geschwindig-
keitsregelung mit maximalem Dreh-
zahlbereich*
• Geschwindigkeitsregelsystem*
• BSM (Totwinkel-Assistent)*
• Toyota Einparkhilfe-Sensor*
• S-IPA (Simple Intelligent Parking
Assist System)*
• Rückfahrmonitor-System*
• Navigationssystem*

7477-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10722M
7
Beim Auftreten einer Störung

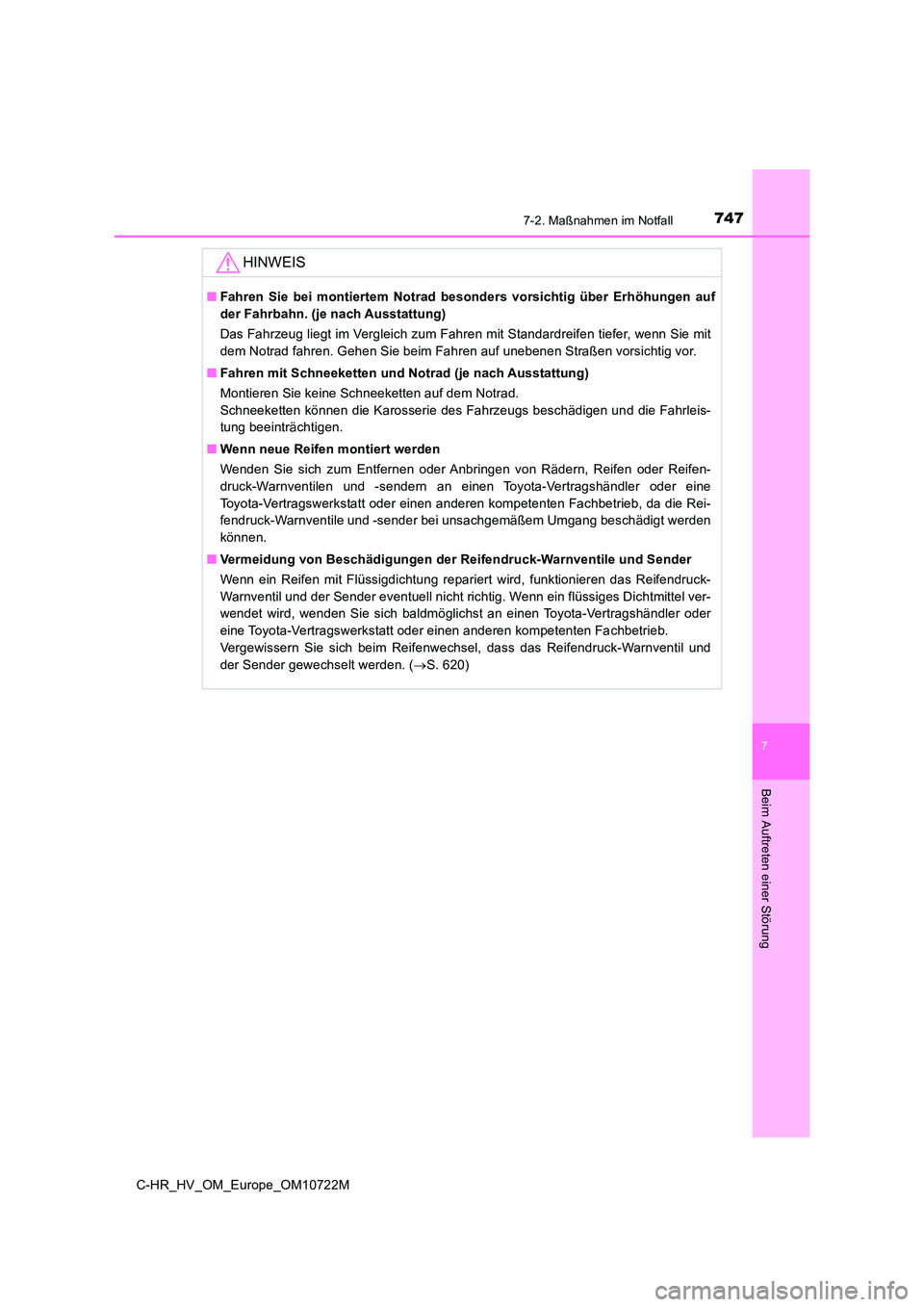

HINWEIS
■Fahren Sie bei montiertem Notrad besonders vorsichtig über Erhöhungen auf
der Fahrbahn. (je nach Ausstattung)
Das Fahrzeug liegt im Vergleich zum Fahren mit Standardreifen t iefer, wenn Sie mit
dem Notrad fahren. Gehen Sie beim Fahren auf unebenen Straßen v orsichtig vor.
■ Fahren mit Schneeketten und Notrad (je nach Ausstattung)
Montieren Sie keine Schneeketten auf dem Notrad.
Schneeketten können die Karosserie des Fahrzeugs beschädigen un d die Fahrleis-
tung beeinträchtigen.
■ Wenn neue Reifen montiert werden
Wenden Sie sich zum Entfernen oder Anbringen von Rädern, Reifen oder Reifen-
druck-Warnventilen und -sendern an einen Toyota-Vertragshändler oder eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbet rieb, da die Rei-
fendruck-Warnventile und -sender bei unsachgemäßem Umgang besch ädigt werden
können.
■ Vermeidung von Beschädigungen der Reifendruck-Warnventile und Sender
Wenn ein Reifen mit Flüssigdichtung repariert wird, funktionier en das Reifendruck-
Warnventil und der Sender eventuell nicht richtig. Wenn ein flü ssiges Dichtmittel ver-
wendet wird, wenden Sie sich baldmöglichst an einen Toyota-Vert ragshändler oder
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fa chbetrieb.
Vergewissern Sie sich beim Reifenwechsel, dass das Reifendruck- Warnventil und
der Sender gewechselt werden. ( S. 620)

7487-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10722M

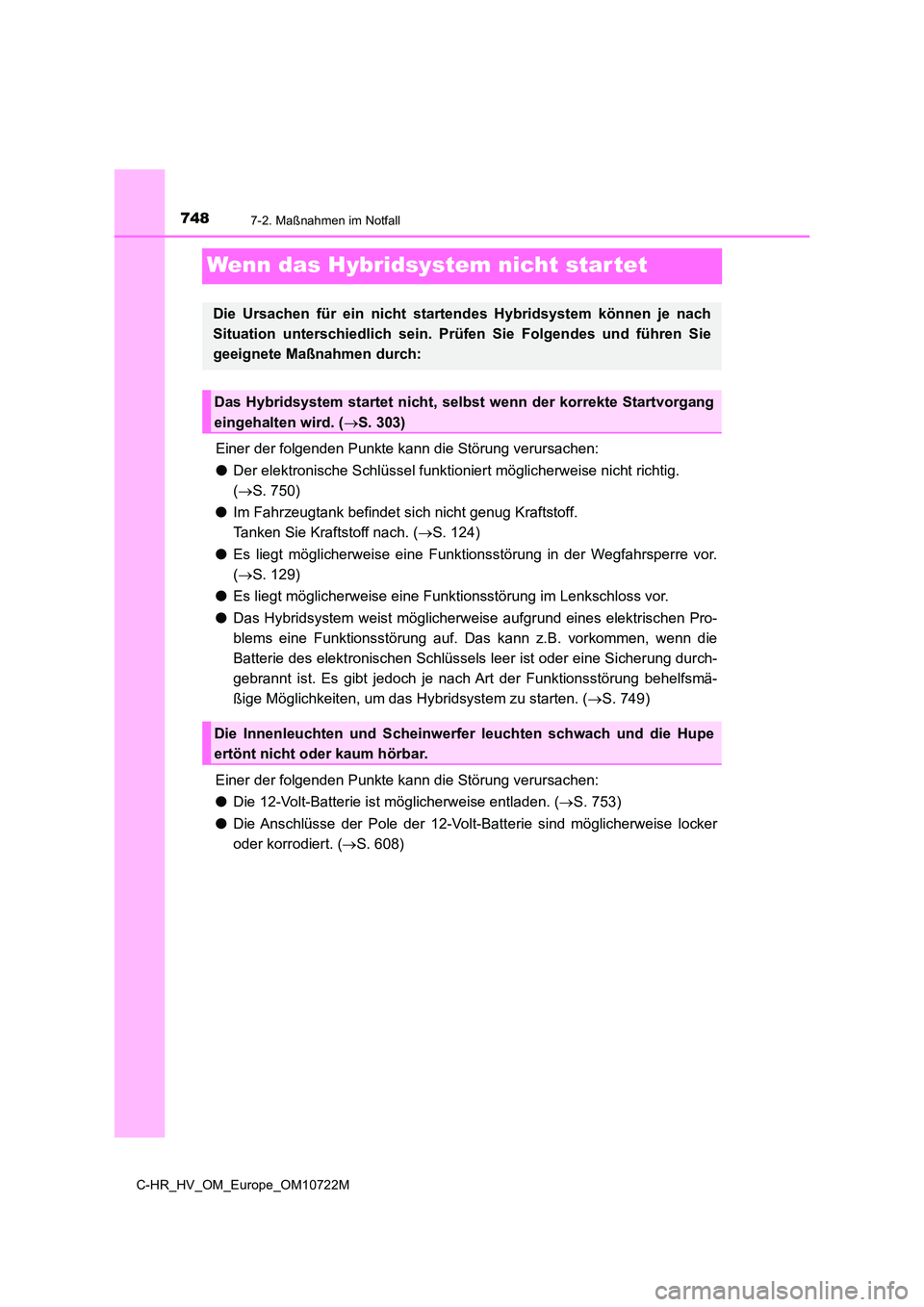

Wenn das Hybridsystem nicht star tet
Einer der folgenden Punkte kann die Störung verursachen:
● Der elektronische Schlüssel funktioniert möglicherweise nicht richtig.
( S. 750)
● Im Fahrzeugtank befindet sich nicht genug Kraftstoff.
Tanken Sie Kraftstoff nach. ( S. 124)
● Es liegt möglicherweise eine Funktionsstörung in der Wegfahrsperre vor.
( S. 129)
● Es liegt möglicherweise eine Funktionsstörung im Lenkschloss vor.
● Das Hybridsystem weist möglicherweise aufgrund eines elektrischen Pro-
blems eine Funktionsstörung auf. Das kann z.B. vorkommen, wenn die
Batterie des elektronischen Schlüssels leer ist oder eine Siche rung durch-
gebrannt ist. Es gibt jedoch je nach Art der Funktionsstörung b ehelfsmä-
ßige Möglichkeiten, um das Hybridsystem zu starten. ( S. 749)
Einer der folgenden Punkte kann die Störung verursachen:
● Die 12-Volt-Batterie ist möglicherweise entladen. (S. 753)
● Die Anschlüsse der Pole der 12-Volt-Batterie sind möglicherweise locker
oder korrodiert. ( S. 608)
Die Ursachen für ein nicht startendes Hybridsystem können je nach
Situation unterschiedlich sein. Prüfen Sie Folgendes und führen Sie
geeignete Maßnahmen durch:
Das Hybridsystem startet nicht, selbst wenn der korrekte Startv organg
eingehalten wird. ( S. 303)
Die Innenleuchten und Scheinwerfer leuchten schwach und die Hupe
ertönt nicht oder kaum hörbar.
