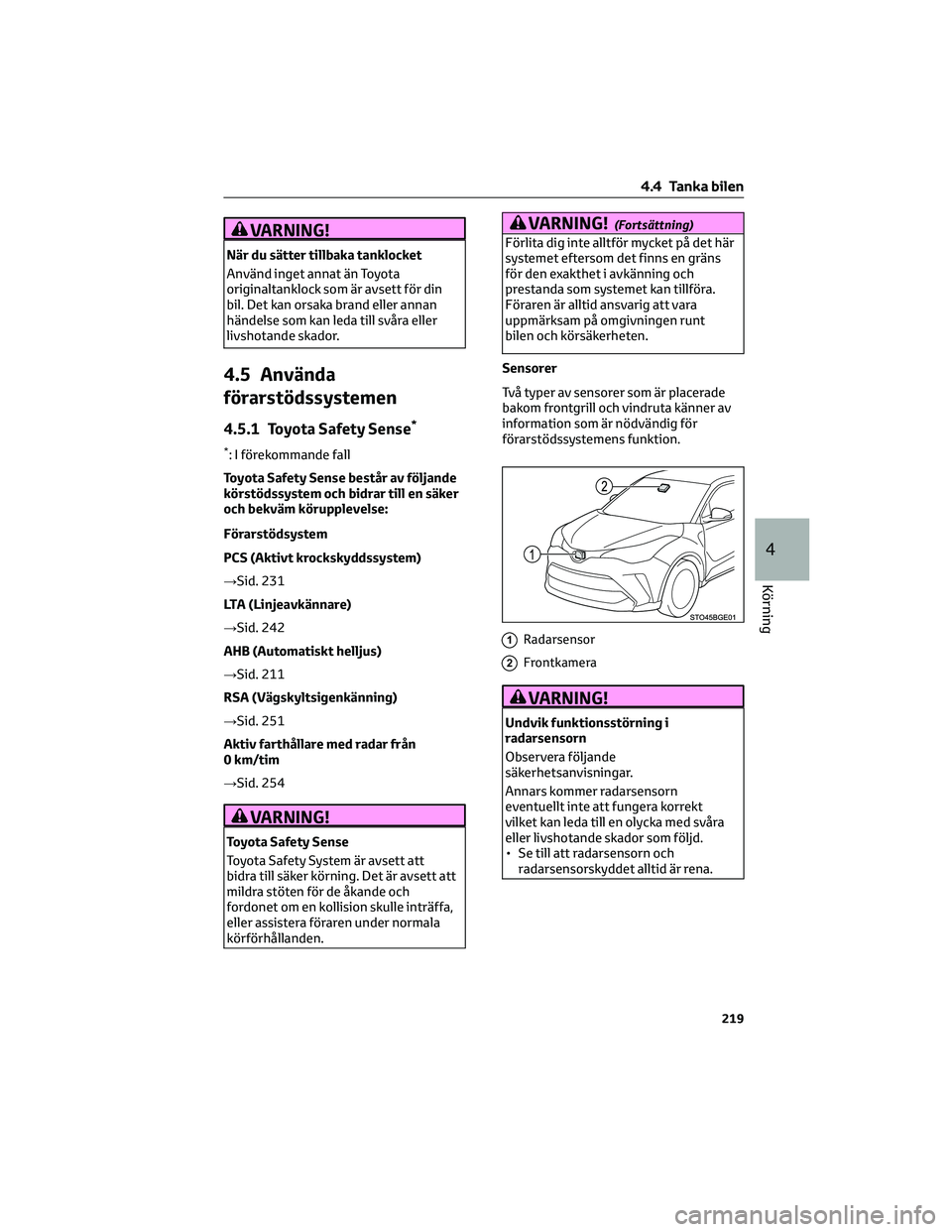

VARNING!
När du sätter tillbaka tanklocket
Använd inget annat än Toyota
originaltanklock som är avsett för din
bil. Det kan orsaka brand eller annan
händelse som kan leda till svåra eller
livshotande skador.
4.5 Använda
förarstödssystemen
4.5.1 Toyota Safety Sense*
*: I förekommande fall
Toyota Safety Sense består av följande
körstödssystem och bidrar till en säker
och bekväm körupplevelse:
Förarstödsystem
PCS (Aktivt krockskyddssystem)
→Sid. 231
LTA (Linjeavkännare)
→Sid. 242
AHB (Automatiskt helljus)
→Sid. 211
RSA (Vägskyltsigenkänning)
→Sid. 251
Aktiv farthållare med radar från
0 km/tim
→Sid. 254
VARNING!
Toyota Safety Sense
Toyota Safety System är avsett att
bidra till säker körning. Det är avsett att
mildra stöten för de åkande och
fordonet om en kollision skulle inträffa,
eller assistera föraren under normala
körförhållanden.
VARNING!(Fortsättning)
Förlita dig inte alltför mycket på det här
systemet eftersom det finns en gräns
för den exakthet i avkänning och
prestanda som systemet kan tillföra.
Föraren är alltid ansvarig att vara
uppmärksam på omgivningen runt
bilen och körsäkerheten.
Sensorer
Två typer av sensorer som är placerade
bakom frontgrill och vindruta känner av
information som är nödvändig för
förarstödssystemens funktion.
1Radarsensor
2Frontkamera
VARNING!
Undvik funktionsstörning i
radarsensorn
Observera följande
säkerhetsanvisningar.
Annars kommer radarsensorn
eventuellt inte att fungera korrekt
vilket kan leda till en olycka med svåra
eller livshotande skador som följd.
• Se till att radarsensorn och
radarsensorskyddet alltid är rena.
4.4 Tanka bilen
219
4
Körning

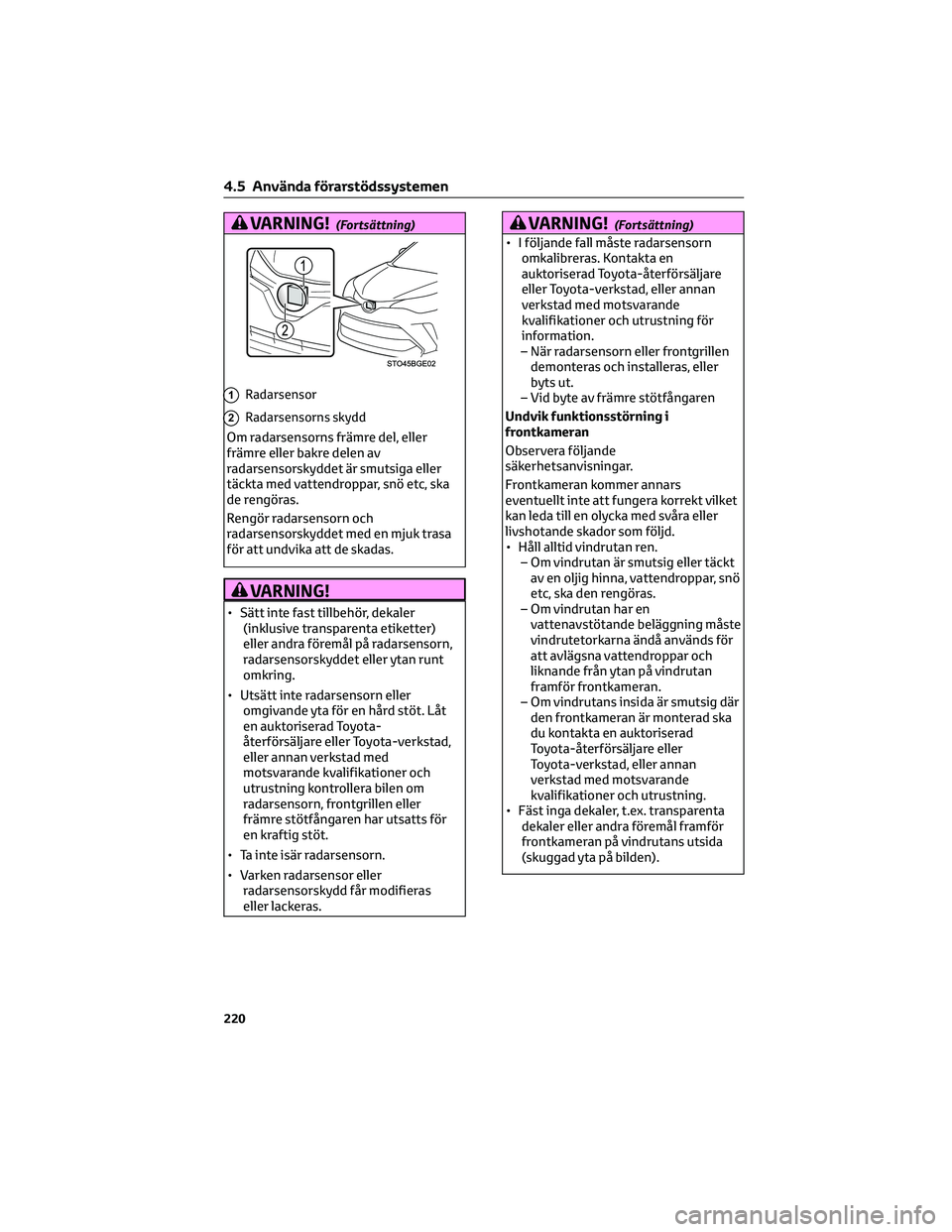

VARNING!(Fortsättning)
1Radarsensor
2Radarsensorns skydd
Om radarsensorns främre del, eller
främre eller bakre delen av
radarsensorskyddet är smutsiga eller
täckta med vattendroppar, snö etc, ska
de rengöras.
Rengör radarsensorn och
radarsensorskyddet med en mjuk trasa
för att undvika att de skadas.
VARNING!
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta etiketter)
eller andra föremål på radarsensorn,
radarsensorskyddet eller ytan runt
omkring.
• Utsätt inte radarsensorn eller
omgivande yta för en hård stöt. Låt
en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen om
radarsensorn, frontgrillen eller
främre stötfångaren har utsatts för
en kraftig stöt.
• Ta inte isär radarsensorn.
• Varken radarsensor eller
radarsensorskydd får modifieras
eller lackeras.
VARNING!(Fortsättning)
• I följande fall måste radarsensorn
omkalibreras. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information.
– När radarsensorn eller frontgrillen
demonteras och installeras, eller
byts ut.
– Vid byte av främre stötfångaren
Undvik funktionsstörning i
frontkameran
Observera följande
säkerhetsanvisningar.
Frontkameran kommer annars
eventuellt inte att fungera korrekt vilket
kan leda till en olycka med svåra eller
livshotande skador som följd.
• Håll alltid vindrutan ren.
– Om vindrutan är smutsig eller täckt
av en oljig hinna, vattendroppar, snö
etc, ska den rengöras.
– Om vindrutan har en
vattenavstötande beläggning måste
vindrutetorkarna ändå används för
att avlägsna vattendroppar och
liknande från ytan på vindrutan
framför frontkameran.
– Om vindrutans insida är smutsig där
den frontkameran är monterad ska
du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
• Fäst inga dekaler, t.ex. transparenta
dekaler eller andra föremål framför
frontkameran på vindrutans utsida
(skuggad yta på bilden).
4.5 Använda förarstödssystemen
220

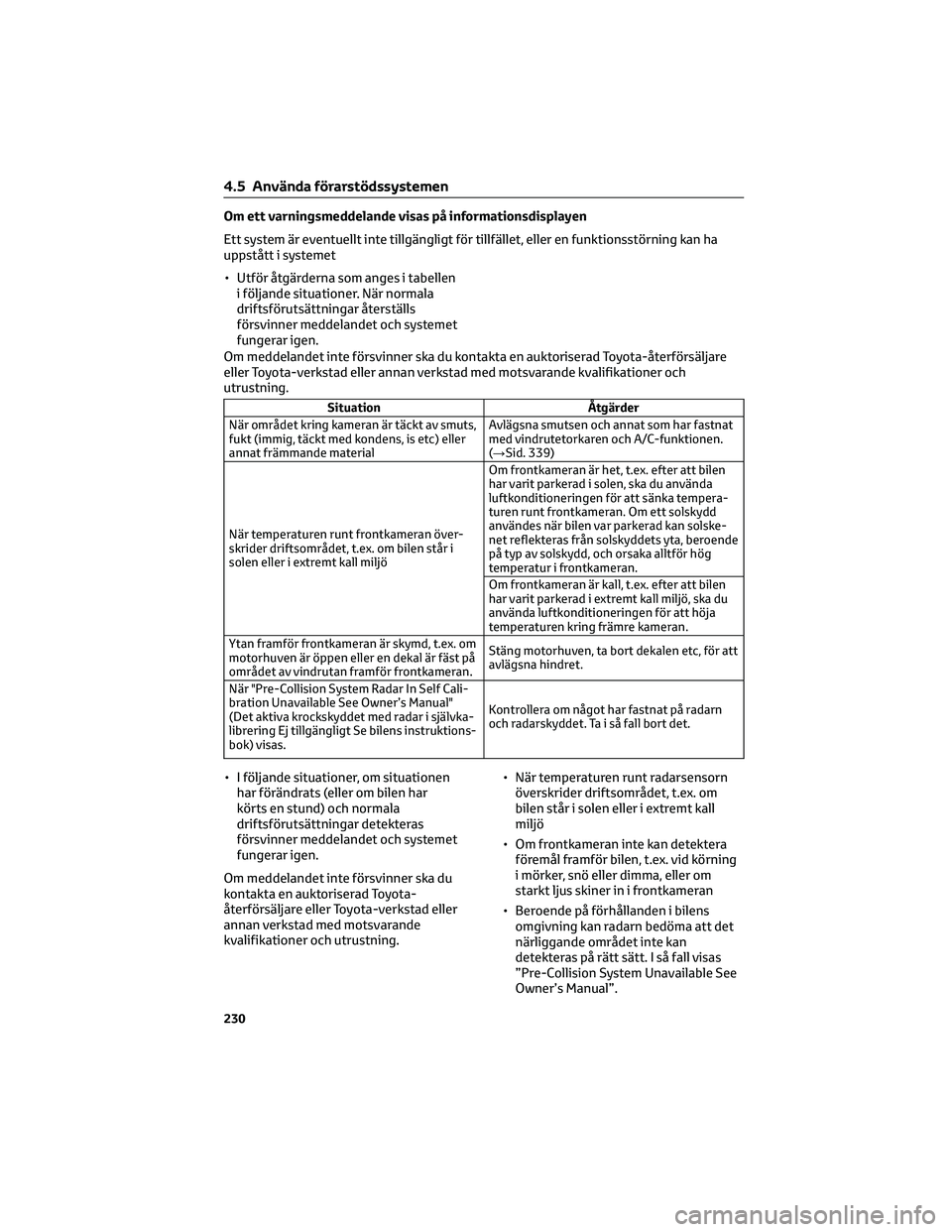

Om ett varningsmeddelande visas på informationsdisplayen
Ett system är eventuellt inte tillgängligt för tillfället, eller en funktionsstörning kan ha
uppstått i systemet
• Utför åtgärderna som anges i tabellen
i följande situationer. När normala
driftsförutsättningar återställs
försvinner meddelandet och systemet
fungerar igen.
Om meddelandet inte försvinner ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Situation Åtgärder
När området kring kameran är täckt av smuts,
fukt (immig, täckt med kondens, is etc) eller
annat främmande materialAvlägsna smutsen och annat som har fastnat
med vindrutetorkaren och A/C-funktionen.
(→Sid. 339)
När temperaturen runt frontkameran över-
skrider driftsområdet, t.ex. om bilen står i
solen eller i extremt kall miljöOm frontkameran är het, t.ex. efter att bilen
har varit parkerad i solen, ska du använda
luftkonditioneringen för att sänka tempera-
turen runt frontkameran. Om ett solskydd
användes när bilen var parkerad kan solske-
net reflekteras från solskyddets yta, beroende
på typ av solskydd, och orsaka alltför hög
temperatur i frontkameran.
Om frontkameran är kall, t.ex. efter att bilen
har varit parkerad i extremt kall miljö, ska du
använda luftkonditioneringen för att höja
temperaturen kring främre kameran.
Ytan framför frontkameran är skymd, t.ex. om
motorhuven är öppen eller en dekal är fäst på
området av vindrutan framför frontkameran.Stäng motorhuven, ta bort dekalen etc, för att
avlägsna hindret.
När "Pre-Collision System Radar In Self Cali-
bration Unavailable See Owner’s Manual"
(Det aktiva krockskyddet med radar i självka-
librering Ej tillgängligt Se bilens instruktions-
bok) visas.Kontrollera om något har fastnat på radarn
och radarskyddet. Ta i så fall bort det.
• I följande situationer, om situationen
har förändrats (eller om bilen har
körts en stund) och normala
driftsförutsättningar detekteras
försvinner meddelandet och systemet
fungerar igen.
Om meddelandet inte försvinner ska du
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning.• När temperaturen runt radarsensorn
överskrider driftsområdet, t.ex. om
bilen står i solen eller i extremt kall
miljö
• Om frontkameran inte kan detektera
föremål framför bilen, t.ex. vid körning
i mörker, snö eller dimma, eller om
starkt ljus skiner in i frontkameran
• Beroende på förhållanden i bilens
omgivning kan radarn bedöma att det
närliggande området inte kan
detekteras på rätt sätt. I så fall visas
”Pre-Collision System Unavailable See
Owner’s Manual”.
4.5 Använda förarstödssystemen
230

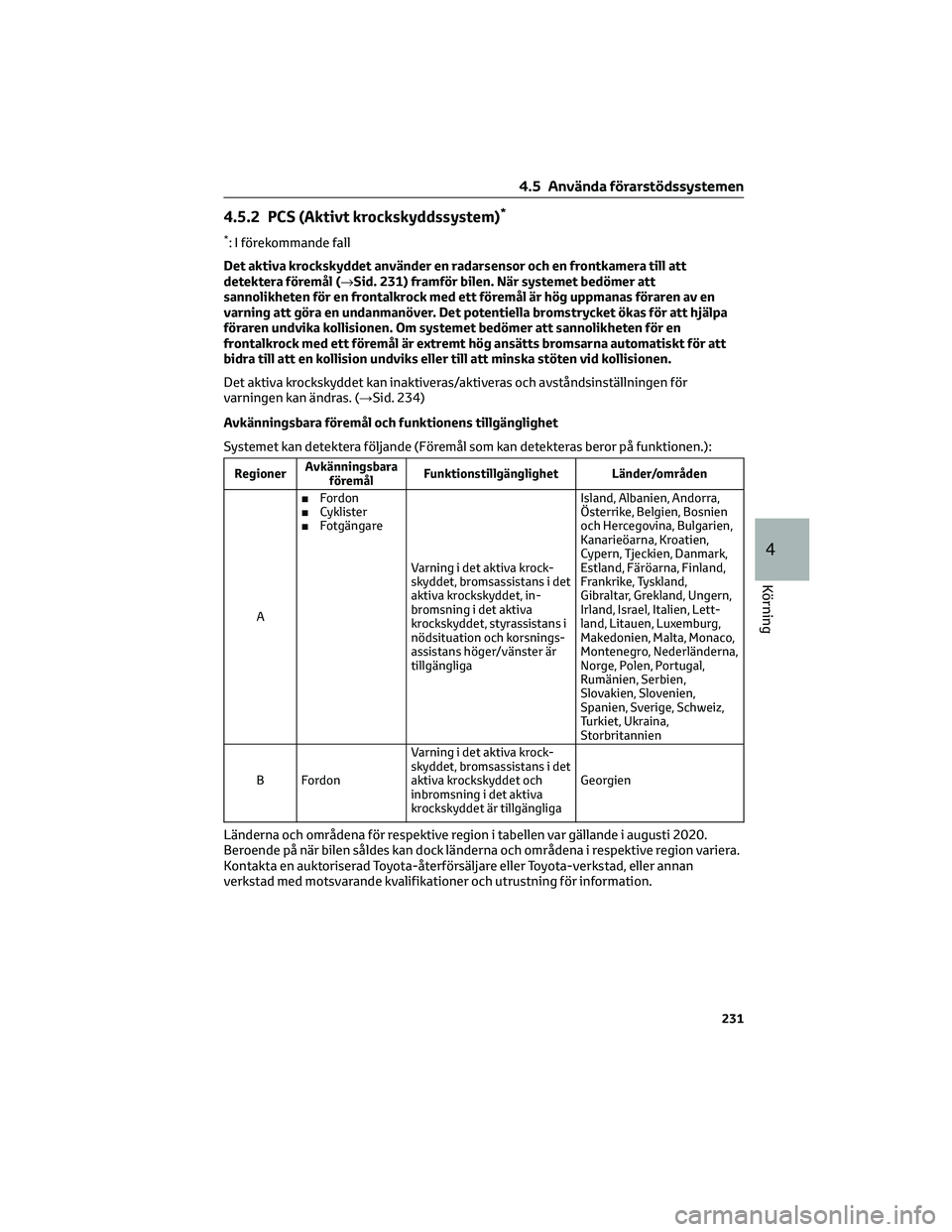

4.5.2 PCS (Aktivt krockskyddssystem)*
*: I förekommande fall
Det aktiva krockskyddet använder en radarsensor och en frontkamera till att
detektera föremål (→Sid. 231) framför bilen. När systemet bedömer att
sannolikheten för en frontalkrock med ett föremål är hög uppmanas föraren av en
varning att göra en undanmanöver. Det potentiella bromstrycket ökas för att hjälpa
föraren undvika kollisionen. Om systemet bedömer att sannolikheten för en
frontalkrock med ett föremål är extremt hög ansätts bromsarna automatiskt för att
bidra till att en kollision undviks eller till att minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och avståndsinställningen för
varningen kan ändras. (→Sid. 234)
Avkänningsbara föremål och funktionens tillgänglighet
Systemet kan detektera följande (Föremål som kan detekteras beror på funktionen.):
RegionerAvkänningsbara
föremålFunktionstillgänglighet Länder/områden
A■Fordon
■Cyklister
■Fotgängare
Varning i det aktiva krock-
skyddet, bromsassistans i det
aktiva krockskyddet, in-
bromsning i det aktiva
krockskyddet, styrassistans i
nödsituation och korsnings-
assistans höger/vänster är
tillgängligaIsland, Albanien, Andorra,
Österrike, Belgien, Bosnien
och Hercegovina, Bulgarien,
Kanarieöarna, Kroatien,
Cypern, Tjeckien, Danmark,
Estland, Färöarna, Finland,
Frankrike, Tyskland,
Gibraltar, Grekland, Ungern,
Irland, Israel, Italien, Lett-
land, Litauen, Luxemburg,
Makedonien, Malta, Monaco,
Montenegro, Nederländerna,
Norge, Polen, Portugal,
Rumänien, Serbien,
Slovakien, Slovenien,
Spanien, Sverige, Schweiz,
Turkiet, Ukraina,
Storbritannien
B FordonVarning i det aktiva krock-
skyddet, bromsassistans i det
aktiva krockskyddet och
inbromsning i det aktiva
krockskyddet är tillgängligaGeorgien
Länderna och områdena för respektive region i tabellen var gällande i augusti 2020.
Beroende på när bilen såldes kan dock länderna och områdena i respektive region variera.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning för information.
4.5 Använda förarstödssystemen
231
4
Körning

VARNING!(Fortsättning)
systemet genererar vridmoment,
medan den aktiva styrassistansen
är aktiverad, stängs eventuellt
funktionen av.
När det aktiva krockskyddssystemet
ska inaktiveras
I följande situationer ska systemet
inaktiveras eftersom det annars
eventuellt inte kommer att fungera
korrekt vilket kan leda till en olycka med
svåra eller livshotande skador som följd:
• Om bilen bogseras
• Om bilen bogserar en annan bil
• När bilen transporteras via lastbil, båt,
tåg eller liknande transportmedel
• När bilen hissas upp på en lyft med
hybridsystemet igång och hjulen kan
rotera fritt
• När bilen kontrolleras med en
trumtestare, t.ex. en
chassidynamometer eller ett
testinstrument för hastighetsmätare,
eller vid användning av
hjulbalansering
• Om den främre stötfångaren eller
frontgrillen utsätts för en kraftig stöt
på grund av en olyckshändelse eller
annan orsak
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller en
funktionsstörning har uppstått
• Om bilen körs på ett sportigt sätt eller
i terräng
• Om däcken inte har korrekt lufttryck
VARNING!
• Om däcken är svårt slitna
• Om andra däck än de som
specificeras är monterade på bilen
• Om snökedjor är monterade
• Om nödhjul eller reparationssatsen
för akut däcklagning används
VARNING!(Fortsättning)
• Om utrustning (t.ex. snöplog, etc)
som kan skymma radarsensorn eller
frontkameran är tillfälligt monterad
på bilen
Ändra inställningar för det aktiva
krockskyddet
Stänga av det aktiva krockskyddet
Det aktiva krockskyddet kan
aktiveras/inaktiveras med
(→sid. 484) på informationsdisplayen.
Systemet aktiveras automatiskt varje
gång startknappen trycks till
tändningsläge.
Om systemet är avstängt tänds
PCS-varningslampan och ett meddelande
visas på informationsdisplayen.
Ändra tidsinställning för varningen i
det aktiva krockskyddet
Avståndsinställningen för det aktiva
krockskyddet kan ändras på
(→sid. 484) på informationsdisplayen.
Avståndsinställningen behålls när
startknappen stängs av. Om det aktiva
krockskyddet inaktiveras och
återaktiveras återgår
avståndsinställningen dock till
standardinställningen (medel)
4.5 Använda förarstödssystemen
234

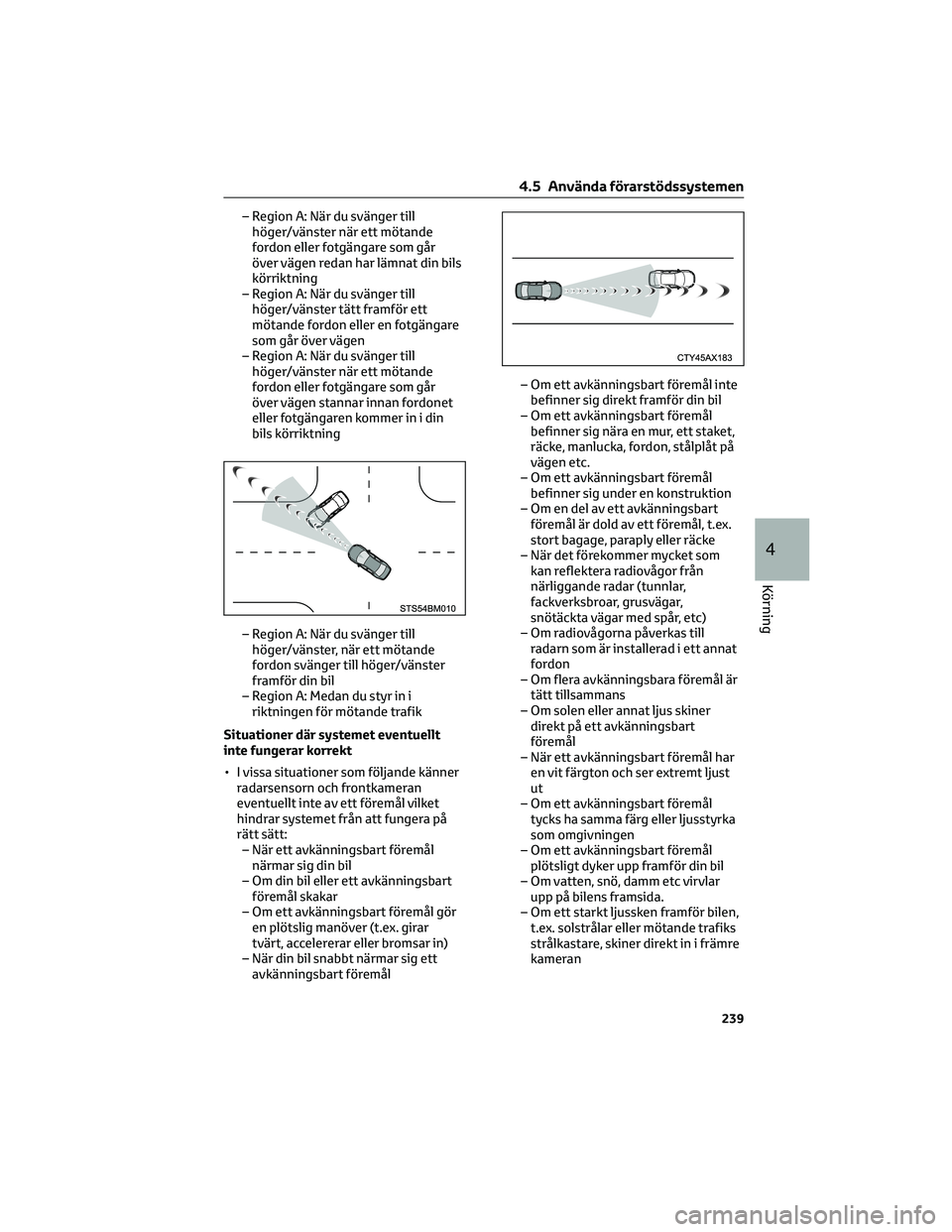

– Region A: När du svänger till
höger/vänster när ett mötande
fordon eller fotgängare som går
över vägen redan har lämnat din bils
körriktning
– Region A: När du svänger till
höger/vänster tätt framför ett
mötande fordon eller en fotgängare
som går över vägen
– Region A: När du svänger till
höger/vänster när ett mötande
fordon eller fotgängare som går
över vägen stannar innan fordonet
eller fotgängaren kommer in i din
bils körriktning
– Region A: När du svänger till
höger/vänster, när ett mötande
fordon svänger till höger/vänster
framför din bil
– Region A: Medan du styr in i
riktningen för mötande trafik
Situationer där systemet eventuellt
inte fungerar korrekt
• I vissa situationer som följande känner
radarsensorn och frontkameran
eventuellt inte av ett föremål vilket
hindrar systemet från att fungera på
rätt sätt:
– När ett avkänningsbart föremål
närmar sig din bil
– Om din bil eller ett avkänningsbart
föremål skakar
– Om ett avkänningsbart föremål gör
en plötslig manöver (t.ex. girar
tvärt, accelererar eller bromsar in)
– När din bil snabbt närmar sig ett
avkänningsbart föremål– Om ett avkänningsbart föremål inte
befinner sig direkt framför din bil
– Om ett avkänningsbart föremål
befinner sig nära en mur, ett staket,
räcke, manlucka, fordon, stålplåt på
vägen etc.
– Om ett avkänningsbart föremål
befinner sig under en konstruktion
– Om en del av ett avkänningsbart
föremål är dold av ett föremål, t.ex.
stort bagage, paraply eller räcke
– När det förekommer mycket som
kan reflektera radiovågor från
närliggande radar (tunnlar,
fackverksbroar, grusvägar,
snötäckta vägar med spår, etc)
– Om radiovågorna påverkas till
radarn som är installerad i ett annat
fordon
– Om flera avkänningsbara föremål är
tätt tillsammans
– Om solen eller annat ljus skiner
direkt på ett avkänningsbart
föremål
– När ett avkänningsbart föremål har
en vit färgton och ser extremt ljust
ut
– Om ett avkänningsbart föremål
tycks ha samma färg eller ljusstyrka
som omgivningen
– Om ett avkänningsbart föremål
plötsligt dyker upp framför din bil
– Om vatten, snö, damm etc virvlar
upp på bilens framsida.
– Om ett starkt ljussken framför bilen,
t.ex. solstrålar eller mötande trafiks
strålkastare, skiner direkt in i främre
kameran
4.5 Använda förarstödssystemen
239
4
Körning

– Om främre delen av bilen höjs eller
sänks
– Om hjulen är felriktade
– Om ett torkarblad skymmer
frontkameran
– Bilen körs i extremt hög hastighet
– Vid körning i backe
– Om radarsensorn eller
frontkameran är felriktade
– Region A: Vid körning i ett körfält
som skiljs åt av mer än ett körfält
där mötande fordon körs medan du
svänger åt höger/ vänster
– Region A: När bilen i stort sett är
felplacerad med detekterat
mötande fordon på motsatt sida
under en högersväng/vänstersväng
– Region A: När du svänger till
höger/vänster och en fotgängare
närmar sig bakifrån eller på sidan av
din bil
• Region A: Förutom ovanstående så
aktiveras eventuellt inte
styrassistansen i en nödsituation i
vissa situationer, såsom följande.– Region A: Om de vita (gula)
körfältslinjerna är svåra att se, t.ex.
om de är svaga, går isär/ihop, eller
om något skuggar dem
– Region A: Om körfältet är bredare
eller smalare än normalt
– Region A: Om vägytan täcks av ett
ljust och mörkt mönster, t.ex.
orsakat av vägarbeten
– Region A: Om en fotgängare
detekteras nära din bils mittlinje
– Region A: När föremålet är för nära
– Region A: Om utrymmet som bilen
ska styras in i är varken tillräckligt
eller tomt
– Region A: Om det finns mötande
fordon
– Region A: Om VSC-funktionen är
aktiv
• I några situationer, som följande,
erhålls eventuellt inte tillräcklig
bromskraft eller styrkraft (region A)
vilket gör att systemet inte kan
fungera på rätt sätt:
– Om bromsfunktionerna inte kan
arbeta fullt ut, t.ex. om delarna i
bromssystemet är extremt kalla,
extremt heta eller våta
– Om underhållet av bilen är eftersatt
(bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
– När fordonet körs på en grusväg
eller annat halt vägunderlag
– När det finns djupa hjulspår på
vägytan
– Vid körning på bergsväg
– Vid körning på väg som har backar
till höger eller vänster
Om VSC är inaktiverat
• Om VSC är inaktiverat (→sid. 330) är
även den aktiva bromsassistansen och
inbromsning i det aktiva krockskyddet
inaktiverade.
• PCS-varningslampan tänds och ”VSC
Turned Off. Pre-Collision Brake
System Unavailable.” visas på
informationsdisplayen.
4.5 Använda förarstödssystemen
241
4
Körning

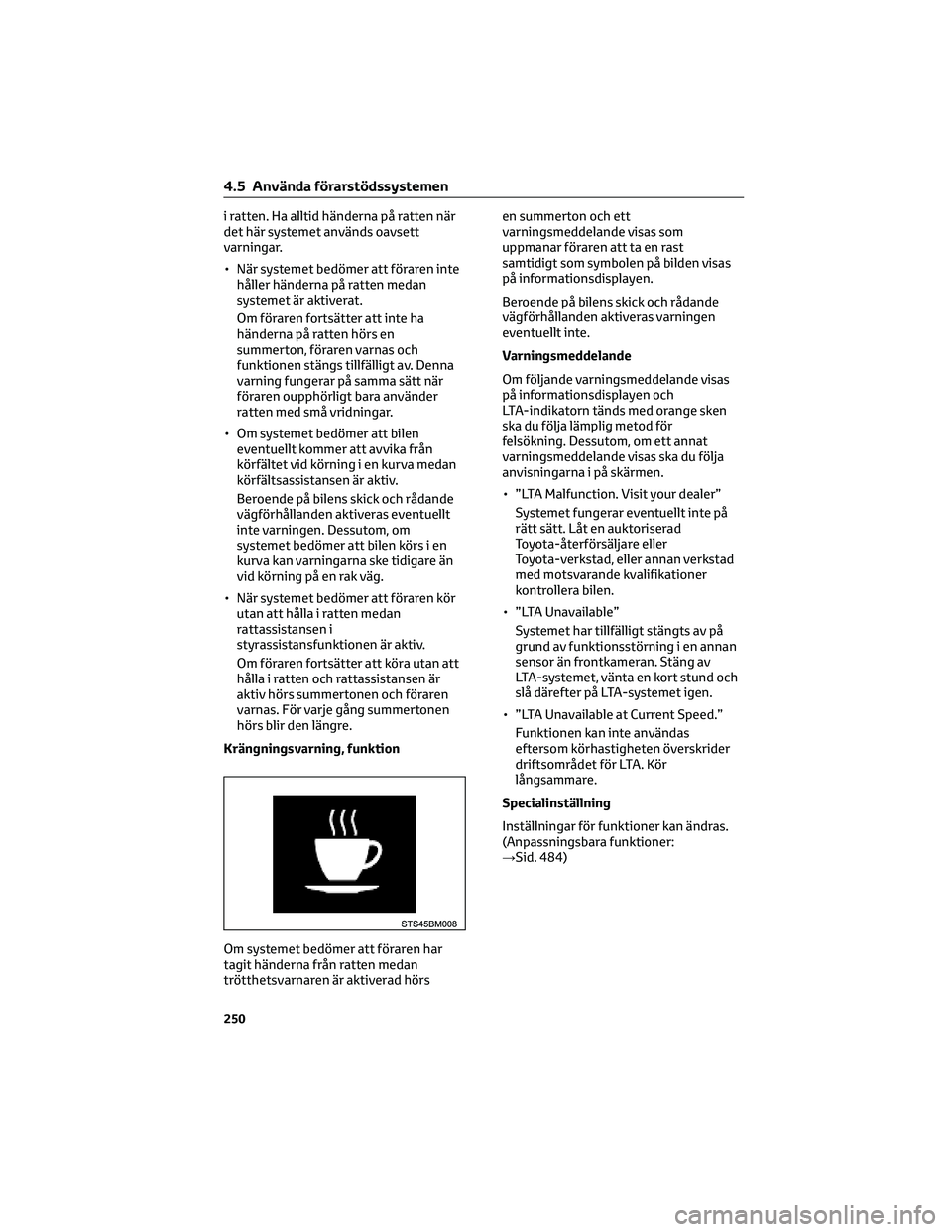

i ratten. Ha alltid händerna på ratten när
det här systemet används oavsett
varningar.
• När systemet bedömer att föraren inte
håller händerna på ratten medan
systemet är aktiverat.
Om föraren fortsätter att inte ha
händerna på ratten hörs en
summerton, föraren varnas och
funktionen stängs tillfälligt av. Denna
varning fungerar på samma sätt när
föraren oupphörligt bara använder
ratten med små vridningar.
• Om systemet bedömer att bilen
eventuellt kommer att avvika från
körfältet vid körning i en kurva medan
körfältsassistansen är aktiv.
Beroende på bilens skick och rådande
vägförhållanden aktiveras eventuellt
inte varningen. Dessutom, om
systemet bedömer att bilen körs i en
kurva kan varningarna ske tidigare än
vid körning på en rak väg.
• När systemet bedömer att föraren kör
utan att hålla i ratten medan
rattassistansen i
styrassistansfunktionen är aktiv.
Om föraren fortsätter att köra utan att
hålla i ratten och rattassistansen är
aktiv hörs summertonen och föraren
varnas. För varje gång summertonen
hörs blir den längre.
Krängningsvarning, funktion
Om systemet bedömer att föraren har
tagit händerna från ratten medan
trötthetsvarnaren är aktiverad hörsen summerton och ett
varningsmeddelande visas som
uppmanar föraren att ta en rast
samtidigt som symbolen på bilden visas
på informationsdisplayen.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och
LTA-indikatorn tänds med orange sken
ska du följa lämplig metod för
felsökning. Dessutom, om ett annat
varningsmeddelande visas ska du följa
anvisningarna i på skärmen.
• ”LTA Malfunction. Visit your dealer”
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• ”LTA Unavailable”
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än frontkameran. Stäng av
LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.
• ”LTA Unavailable at Current Speed.”
Funktionen kan inte användas
eftersom körhastigheten överskrider
driftsområdet för LTA. Kör
långsammare.
Specialinställning
Inställningar för funktioner kan ändras.
(Anpassningsbara funktioner:
→Sid. 484)
4.5 Använda förarstödssystemen
250

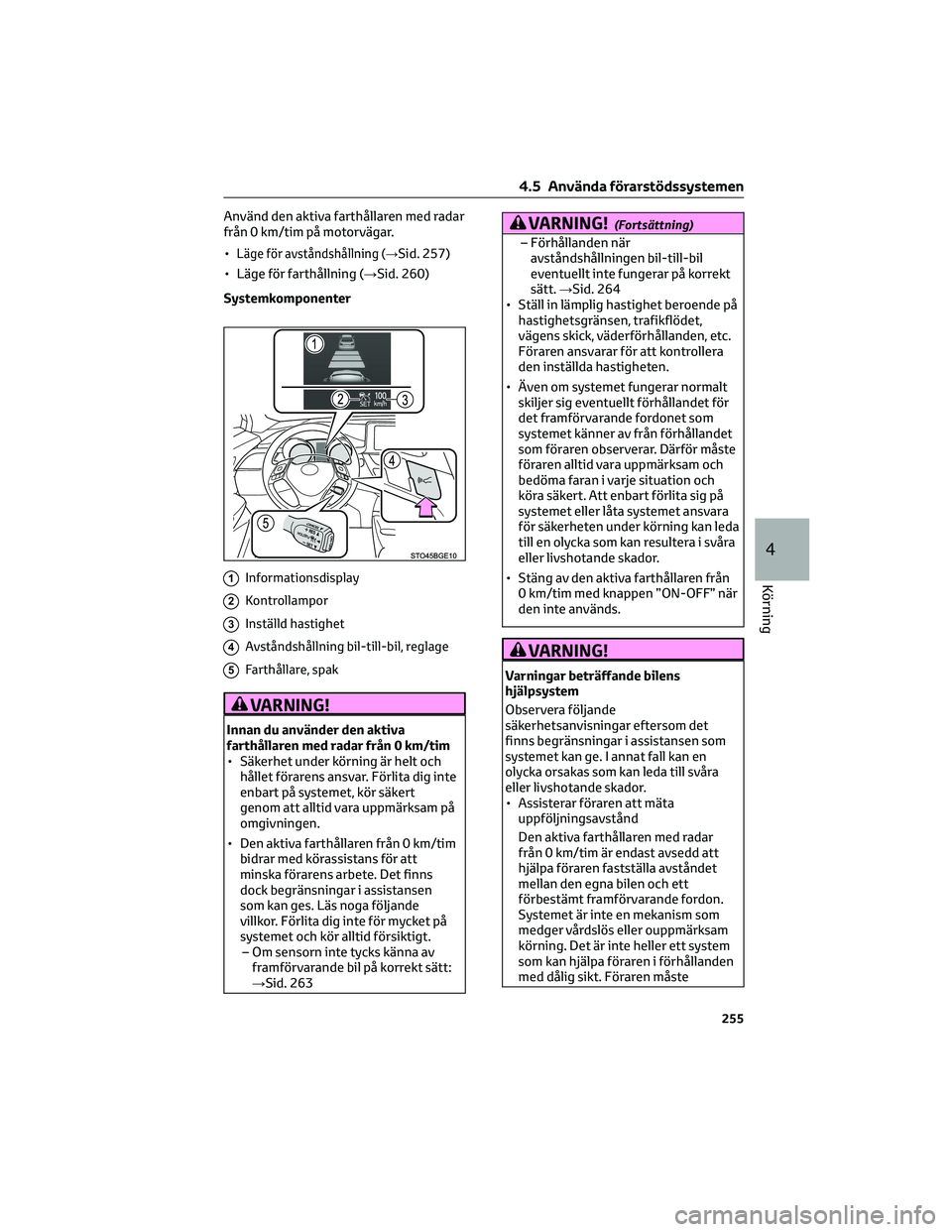

Använd den aktiva farthållaren med radar
från 0 km/tim på motorvägar.
•
Läge för avståndshållning (→Sid. 257)
• Läge för farthållning (→Sid. 260)
Systemkomponenter
1Informationsdisplay
2Kontrollampor
3Inställd hastighet
4Avståndshållning bil-till-bil, reglage
5Farthållare, spak
VARNING!
Innan du använder den aktiva
farthållaren med radar från 0 km/tim
• Säkerhet under körning är helt och
hållet förarens ansvar. Förlita dig inte
enbart på systemet, kör säkert
genom att alltid vara uppmärksam på
omgivningen.
• Den aktiva farthållaren från 0 km/tim
bidrar med körassistans för att
minska förarens arbete. Det finns
dock begränsningar i assistansen
som kan ges. Läs noga följande
villkor. Förlita dig inte för mycket på
systemet och kör alltid försiktigt.
– Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt:
→Sid. 263
VARNING!(Fortsättning)
– Förhållanden när
avståndshållningen bil-till-bil
eventuellt inte fungerar på korrekt
sätt.→Sid. 264
• Ställ in lämplig hastighet beroende på
hastighetsgränsen, trafikflödet,
vägens skick, väderförhållanden, etc.
Föraren ansvarar för att kontrollera
den inställda hastigheten.
• Även om systemet fungerar normalt
skiljer sig eventuellt förhållandet för
det framförvarande fordonet som
systemet känner av från förhållandet
som föraren observerar. Därför måste
föraren alltid vara uppmärksam och
bedöma faran i varje situation och
köra säkert. Att enbart förlita sig på
systemet eller låta systemet ansvara
för säkerheten under körning kan leda
till en olycka som kan resultera i svåra
eller livshotande skador.
• Stäng av den aktiva farthållaren från
0 km/tim med knappen ”ON-OFF” när
den inte används.
VARNING!
Varningar beträffande bilens
hjälpsystem
Observera följande
säkerhetsanvisningar eftersom det
finns begränsningar i assistansen som
systemet kan ge. I annat fall kan en
olycka orsakas som kan leda till svåra
eller livshotande skador.
• Assisterar föraren att mäta
uppföljningsavstånd
Den aktiva farthållaren med radar
från 0 km/tim är endast avsedd att
hjälpa föraren fastställa avståndet
mellan den egna bilen och ett
förbestämt framförvarande fordon.
Systemet är inte en mekanism som
medger vårdslös eller ouppmärksam
körning. Det är inte heller ett system
som kan hjälpa föraren i förhållanden
med dålig sikt. Föraren måste
4.5 Använda förarstödssystemen
255
4
Körning

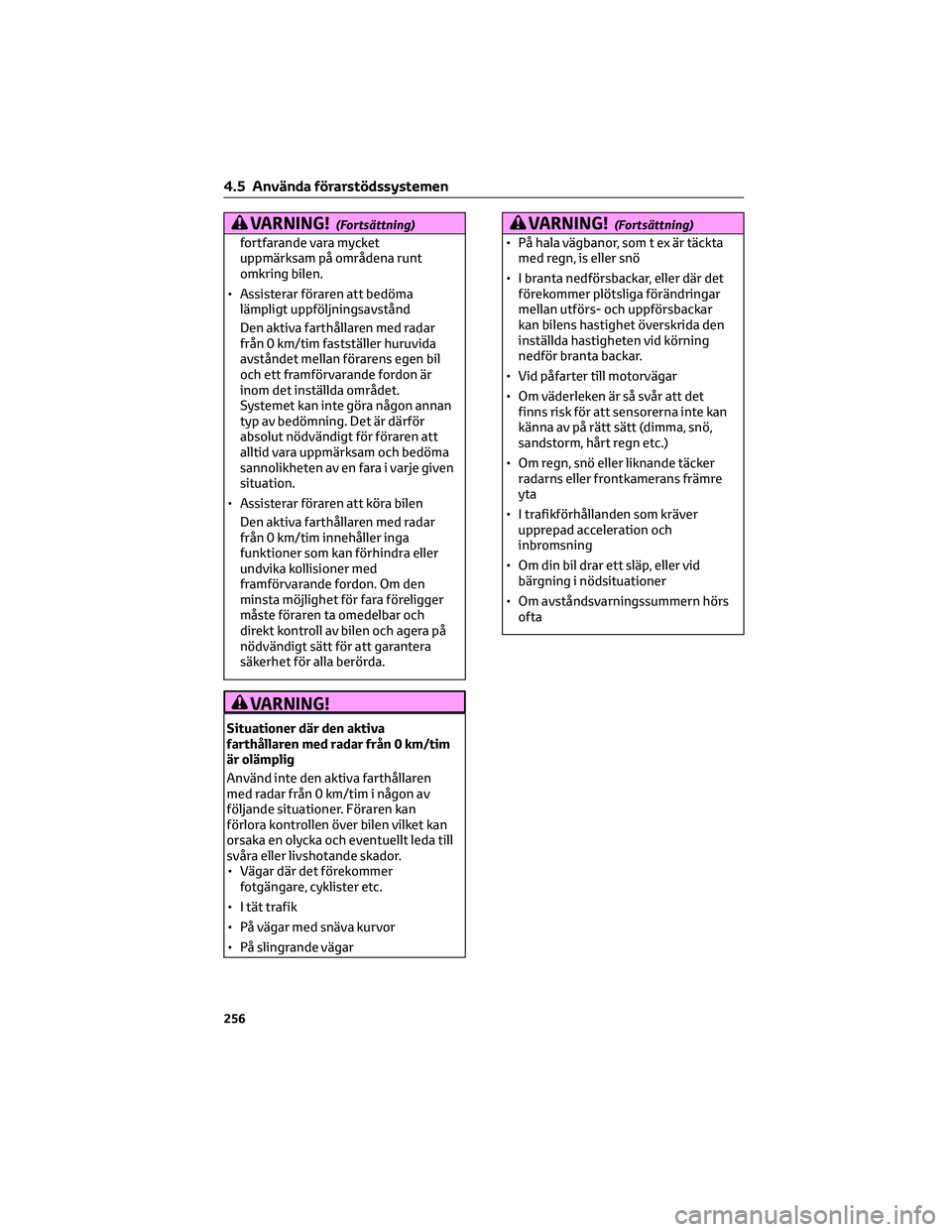

VARNING!(Fortsättning)
fortfarande vara mycket
uppmärksam på områdena runt
omkring bilen.
• Assisterar föraren att bedöma
lämpligt uppföljningsavstånd
Den aktiva farthållaren med radar
från 0 km/tim fastställer huruvida
avståndet mellan förarens egen bil
och ett framförvarande fordon är
inom det inställda området.
Systemet kan inte göra någon annan
typ av bedömning. Det är därför
absolut nödvändigt för föraren att
alltid vara uppmärksam och bedöma
sannolikheten av en fara i varje given
situation.
• Assisterar föraren att köra bilen
Den aktiva farthållaren med radar
från 0 km/tim innehåller inga
funktioner som kan förhindra eller
undvika kollisioner med
framförvarande fordon. Om den
minsta möjlighet för fara föreligger
måste föraren ta omedelbar och
direkt kontroll av bilen och agera på
nödvändigt sätt för att garantera
säkerhet för alla berörda.
VARNING!
Situationer där den aktiva
farthållaren med radar från 0 km/tim
är olämplig
Använd inte den aktiva farthållaren
med radar från 0 km/tim i någon av
följande situationer. Föraren kan
förlora kontrollen över bilen vilket kan
orsaka en olycka och eventuellt leda till
svåra eller livshotande skador.
• Vägar där det förekommer
fotgängare, cyklister etc.
• I tät trafik
• På vägar med snäva kurvor
• På slingrande vägar
VARNING!(Fortsättning)
• På hala vägbanor, som t ex är täckta
med regn, is eller snö
• I branta nedförsbackar, eller där det
förekommer plötsliga förändringar
mellan utförs- och uppförsbackar
kan bilens hastighet överskrida den
inställda hastigheten vid körning
nedför branta backar.
• Vid påfarter till motorvägar
• Om väderleken är så svår att det
finns risk för att sensorerna inte kan
känna av på rätt sätt (dimma, snö,
sandstorm, hårt regn etc.)
• Om regn, snö eller liknande täcker
radarns eller frontkamerans främre
yta
• I trafikförhållanden som kräver
upprepad acceleration och
inbromsning
• Om din bil drar ett släp, eller vid
bärgning i nödsituationer
• Om avståndsvarningssummern hörs
ofta
4.5 Använda förarstödssystemen
256
