sensor TOYOTA C-HR 2022 Bruksanvisningar (in Swedish)

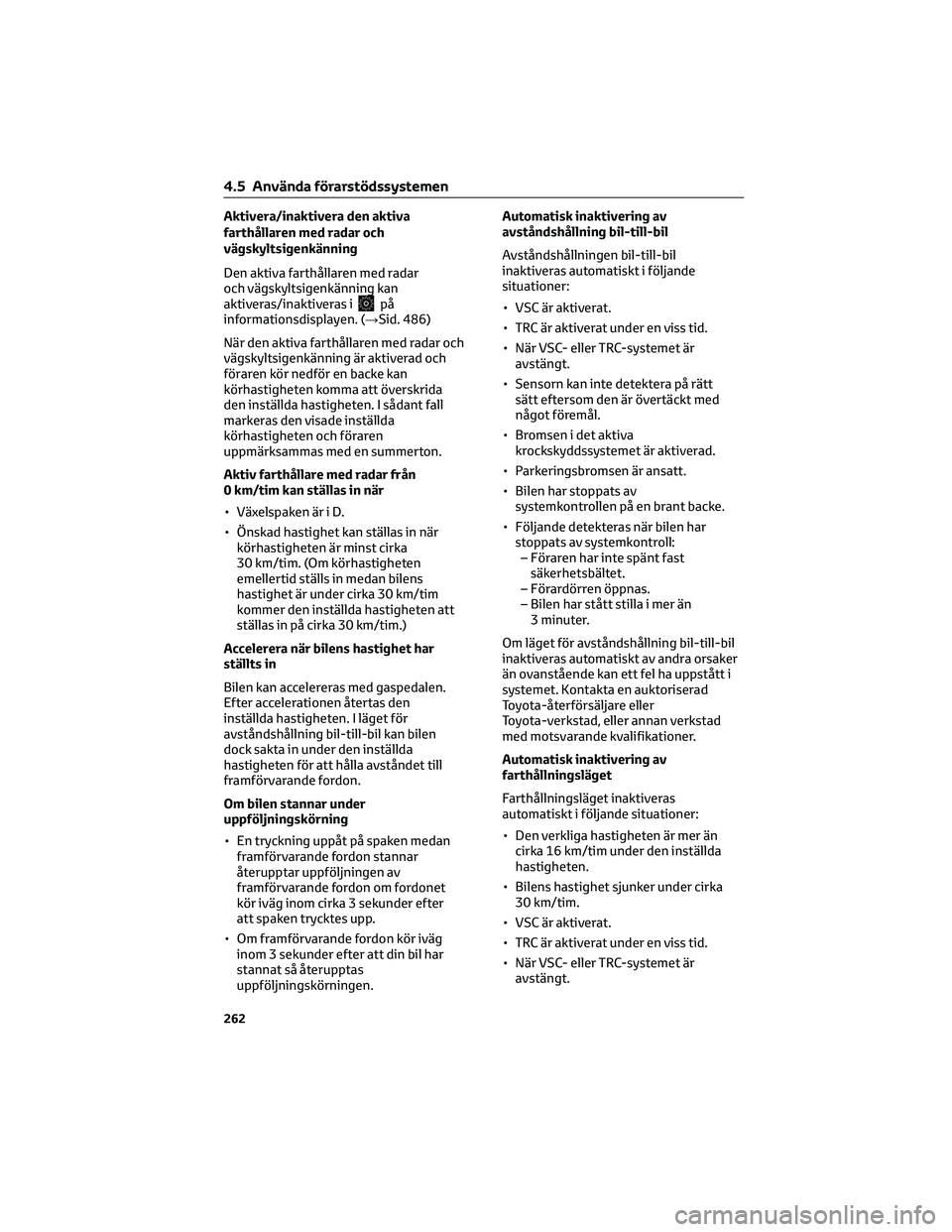

Aktivera/inaktivera den aktiva
farthållaren med radar och
vägskyltsigenkänning
Den aktiva farthållaren med radar
och vägskyltsigenkänning kan
aktiveras/inaktiveras i
på
informationsdisplayen. (→Sid. 486)
När den aktiva farthållaren med radar och
vägskyltsigenkänning är aktiverad och
föraren kör nedför en backe kan
körhastigheten komma att överskrida
den inställda hastigheten. I sådant fall
markeras den visade inställda
körhastigheten och föraren
uppmärksammas med en summerton.
Aktiv farthållare med radar från
0 km/tim kan ställas in när
• Växelspaken är i D.
• Önskad hastighet kan ställas in när
körhastigheten är minst cirka
30 km/tim. (Om körhastigheten
emellertid ställs in medan bilens
hastighet är under cirka 30 km/tim
kommer den inställda hastigheten att
ställas in på cirka 30 km/tim.)
Accelerera när bilens hastighet har
ställts in
Bilen kan accelereras med gaspedalen.
Efter accelerationen återtas den
inställda hastigheten. I läget för
avståndshållning bil-till-bil kan bilen
dock sakta in under den inställda
hastigheten för att hålla avståndet till
framförvarande fordon.
Om bilen stannar under
uppföljningskörning
• En tryckning uppåt på spaken medan
framförvarande fordon stannar
återupptar uppföljningen av
framförvarande fordon om fordonet
kör iväg inom cirka 3 sekunder efter
att spaken trycktes upp.
• Om framförvarande fordon kör iväg
inom 3 sekunder efter att din bil har
stannat så återupptas
uppföljningskörningen.Automatisk inaktivering av
avståndshållning bil-till-bil
Avståndshållningen bil-till-bil
inaktiveras automatiskt i följande
situationer:
• VSC är aktiverat.
• TRC är aktiverat under en viss tid.
• När VSC- eller TRC-systemet är
avstängt.
• Sensorn kan inte detektera på rätt
sätt eftersom den är övertäckt med
något föremål.
• Bromsen i det aktiva
krockskyddssystemet är aktiverad.
• Parkeringsbromsen är ansatt.
• Bilen har stoppats av
systemkontrollen på en brant backe.
• Följande detekteras när bilen har
stoppats av systemkontroll:
– Föraren har inte spänt fast
säkerhetsbältet.
– Förardörren öppnas.
– Bilen har stått stilla i mer än
3 minuter.
Om läget för avståndshållning bil-till-bil
inaktiveras automatiskt av andra orsaker
än ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Automatisk inaktivering av
farthållningsläget
Farthållningsläget inaktiveras
automatiskt i följande situationer:
• Den verkliga hastigheten är mer än
cirka 16 km/tim under den inställda
hastigheten.
• Bilens hastighet sjunker under cirka
30 km/tim.
• VSC är aktiverat.
• TRC är aktiverat under en viss tid.
• När VSC- eller TRC-systemet är
avstängt.
4.5 Använda förarstödssystemen
262

• Bromsen i det aktiva
krockskyddssystemet är aktiverad.
Om läget för farthållaren inaktiveras
automatiskt av andra orsaker än
ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Den aktiva farthållaren med
vägskyltsigenkänning fungerar
eventuellt inte på rätt sätt:
Var uppmärksam på skyltar för
hastighetsbegränsning som visas
eftersom den aktiva farthållaren med
vägskyltsigenkänning eventuellt inte
aktiveras på rätt sätt i förhållanden när
RSA inte fungerar eller detekterar på
rätt sätt (→sid. 254) när du använder
den här funktionen.
I följande situationer ändras den
inställda hastigheten eventuellt inte till
den detekterade hastighetsgränsen
genom att reglaget "+RES"/"-SET" hålls
intryckt.
• Om ingen information om
hastighetsbegränsning är tillgänglig
• När den detekterade
hastighetsgränsen är densamma som
den inställda hastigheten
•
Om den detekterade hastighetsgränsen
är utanför hastighetsområdet inom
vilket den aktiva farthållaren med radar
kan fungera
Bromsning
Ett ljud från bromsningen kan höras och
bromspedalens respons kan förändras
med det innebär inte en
funktionsstörning.
Varningsmeddelanden och
summertoner för den aktiva
farthållaren med radar från 0 km/tim
Varningsmeddelanden och
summertoner används för att indikera
systemstörningar eller för att informera
föraren om behovet av försiktighet i
körningen. Om ett varningsmeddelande
visas på informationsdisplayen, läs
meddelandet och följ anvisningarna.
(→Sid. 230, Sid. 426)
Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt
Om följande skulle inträffa, beroende på
rådande förhållanden, trampa på
bromspedalen om bilen inte saktar ner
tillräckligt, eller trampa på gaspedalen
om du behöver accelerera. Eftersom
sensorn inte alltid kan känna av dessa
fordonstyper aktiveras eventuellt inte
avståndsvarningen (→Sid. 260).
•
Fordon som plötsligt kör in framför dig
• Fordon som kör sakta
• Fordon som inte kör i samma körfält
• Fordon som är mindre baktill (t.ex.
släp utan last)
4.5 Använda förarstödssystemen
263
4
Körning

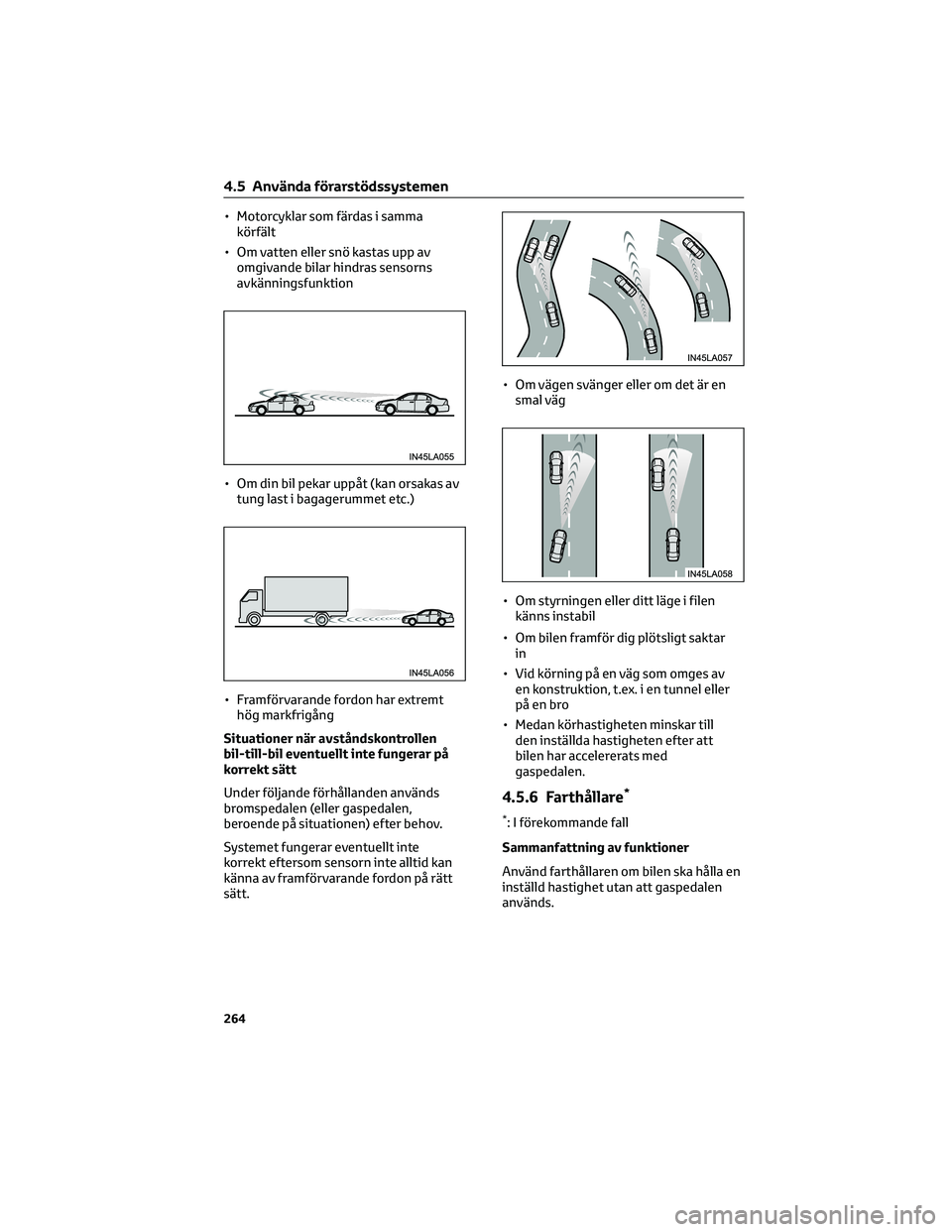

• Motorcyklar som färdas i samma
körfält
• Om vatten eller snö kastas upp av
omgivande bilar hindras sensorns
avkänningsfunktion
• Om din bil pekar uppåt (kan orsakas av
tung last i bagagerummet etc.)
• Framförvarande fordon har extremt
hög markfrigång
Situationer när avståndskontrollen
bil-till-bil eventuellt inte fungerar på
korrekt sätt
Under följande förhållanden används
bromspedalen (eller gaspedalen,
beroende på situationen) efter behov.
Systemet fungerar eventuellt inte
korrekt eftersom sensorn inte alltid kan
känna av framförvarande fordon på rätt
sätt.• Om vägen svänger eller om det är en
smal väg
• Om styrningen eller ditt läge i filen
känns instabil
• Om bilen framför dig plötsligt saktar
in
• Vid körning på en väg som omges av
en konstruktion, t.ex. i en tunnel eller
på en bro
• Medan körhastigheten minskar till
den inställda hastigheten efter att
bilen har accelererats med
gaspedalen.
4.5.6 Farthållare*
*: I förekommande fall
Sammanfattning av funktioner
Använd farthållaren om bilen ska hålla en
inställd hastighet utan att gaspedalen
används.
4.5 Använda förarstödssystemen
264

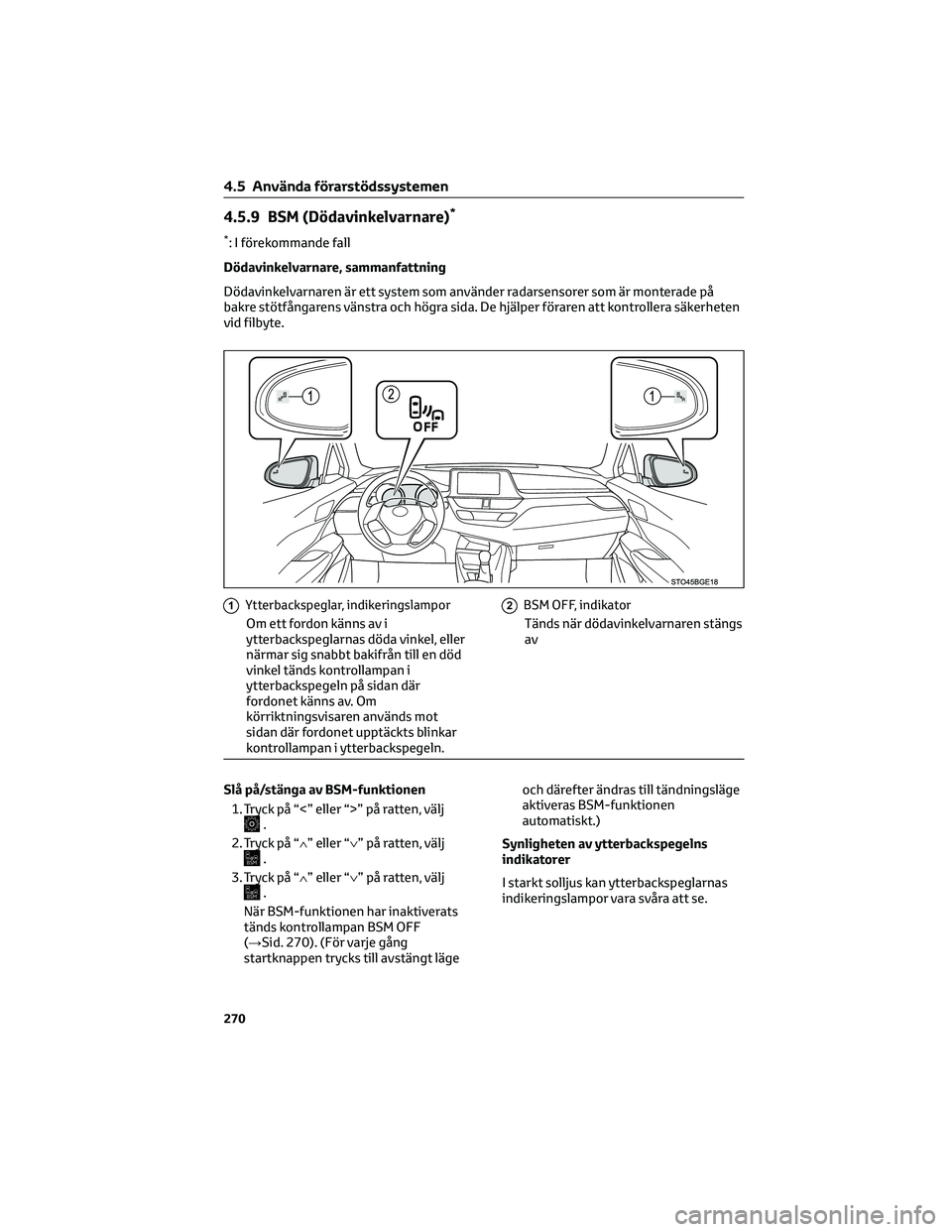

4.5.9 BSM (Dödavinkelvarnare)*
*: I förekommande fall
Dödavinkelvarnare, sammanfattning
Dödavinkelvarnaren är ett system som använder radarsensorer som är monterade på
bakre stötfångarens vänstra och högra sida. De hjälper föraren att kontrollera säkerheten
vid filbyte.
1Ytterbackspeglar, indikeringslampor
Om ett fordon känns av i
ytterbackspeglarnas döda vinkel, eller
närmar sig snabbt bakifrån till en död
vinkel tänds kontrollampan i
ytterbackspegeln på sidan där
fordonet känns av. Om
körriktningsvisaren används mot
sidan där fordonet upptäckts blinkar
kontrollampan i ytterbackspegeln.
2BSM OFF, indikator
Tänds när dödavinkelvarnaren stängs
av
Slå på/stänga av BSM-funktionen
1. Tryck på “<” eller “>” på ratten, välj
.
2. Tryck på “∧” eller “∨” på ratten, välj
.
3. Tryck på “∧” eller “∨” på ratten, välj
.
När BSM-funktionen har inaktiverats
tänds kontrollampan BSM OFF
(→Sid. 270). (För varje gång
startknappen trycks till avstängt lägeoch därefter ändras till tändningsläge
aktiveras BSM-funktionen
automatiskt.)
Synligheten av ytterbackspegelns
indikatorer
I starkt solljus kan ytterbackspeglarnas
indikeringslampor vara svåra att se.
4.5 Använda förarstödssystemen
270

När “Blind Spot Monitor
Unavailable.”visas på
informationsdisplayen
Vatten, snö, lera, etc kan samlas runt
ytorna kring sensorn på stötfångaren
(→Sid. 282).
Systemet bör återgå till normalt tillstånd
när vatten, snö, lera, etc avlägsnas från
ytorna kring sensorn på stötfångaren.
Sensorn fungerar eventuellt inte normalt
om den används i extremt varmt eller
kallt väder.
När “Blind Spot Monitor System
Malfunction. Visit Your Dealer." visas på
informationsdisplayen
Fel kan ha uppstått i en sensor, eller dess
läge kan ha rubbats. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
Specialinställning
Vissa funktioner kan specialinställas.
(→Sid. 485)
4.5 Använda förarstödssystemen
271
4
Körning

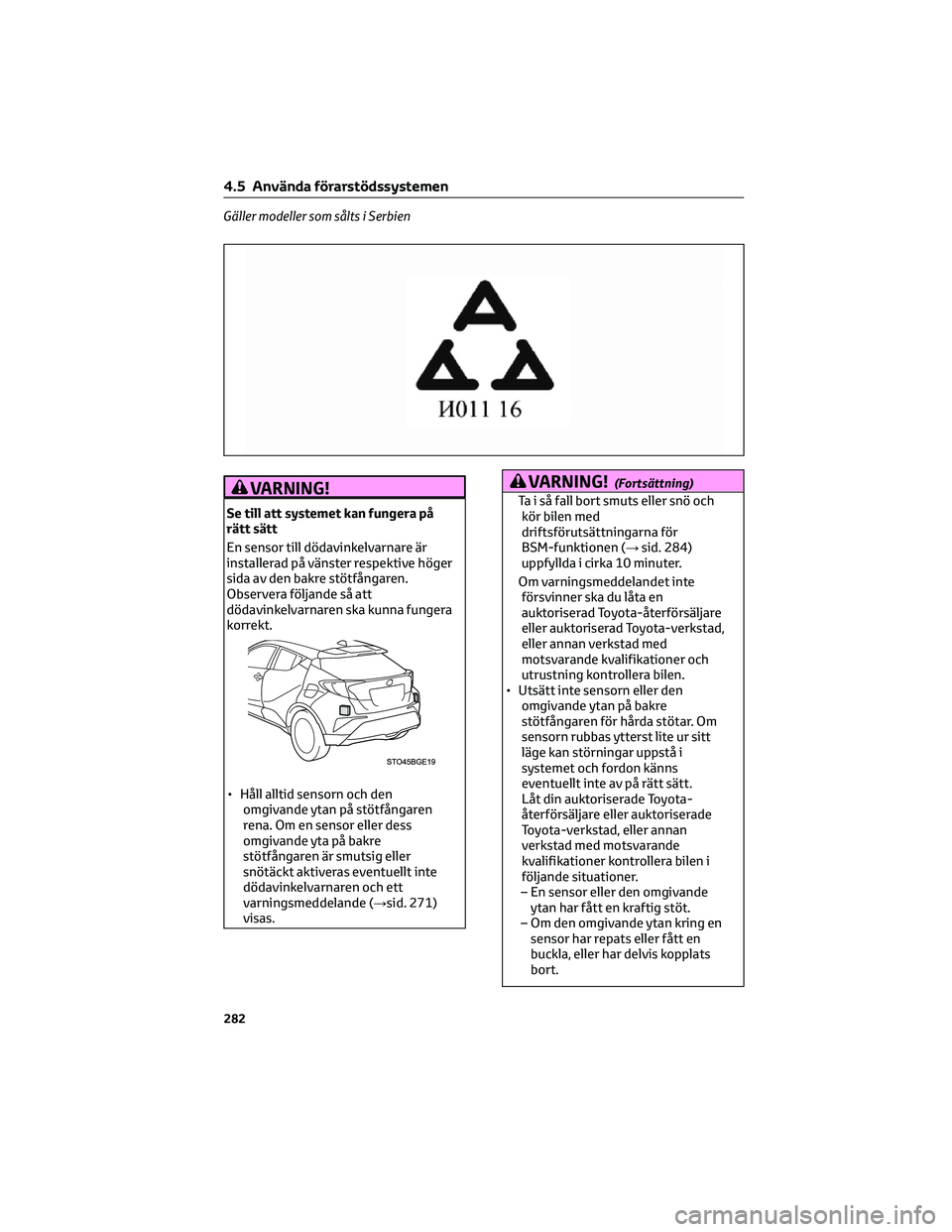

Gäller modeller som sålts i Serbien
VARNING!
Se till att systemet kan fungera på
rätt sätt
En sensor till dödavinkelvarnare är
installerad på vänster respektive höger
sida av den bakre stötfångaren.
Observera följande så att
dödavinkelvarnaren ska kunna fungera
korrekt.
• Håll alltid sensorn och den
omgivande ytan på stötfångaren
rena. Om en sensor eller dess
omgivande yta på bakre
stötfångaren är smutsig eller
snötäckt aktiveras eventuellt inte
dödavinkelvarnaren och ett
varningsmeddelande (→sid. 271)
visas.
VARNING!(Fortsättning)
Ta i så fall bort smuts eller snö och
kör bilen med
driftsförutsättningarna för
BSM-funktionen (→sid. 284)
uppfyllda i cirka 10 minuter.
Om varningsmeddelandet inte
försvinner ska du låta en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
• Utsätt inte sensorn eller den
omgivande ytan på bakre
stötfångaren för hårda stötar. Om
sensorn rubbas ytterst lite ur sitt
läge kan störningar uppstå i
systemet och fordon känns
eventuellt inte av på rätt sätt.
Låt din auktoriserade Toyota-
återförsäljare eller auktoriserade
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen i
följande situationer.
– En sensor eller den omgivande
ytan har fått en kraftig stöt.
– Om den omgivande ytan kring en
sensor har repats eller fått en
buckla, eller har delvis kopplats
bort.
4.5 Använda förarstödssystemen
282

VARNING!(Fortsättning)

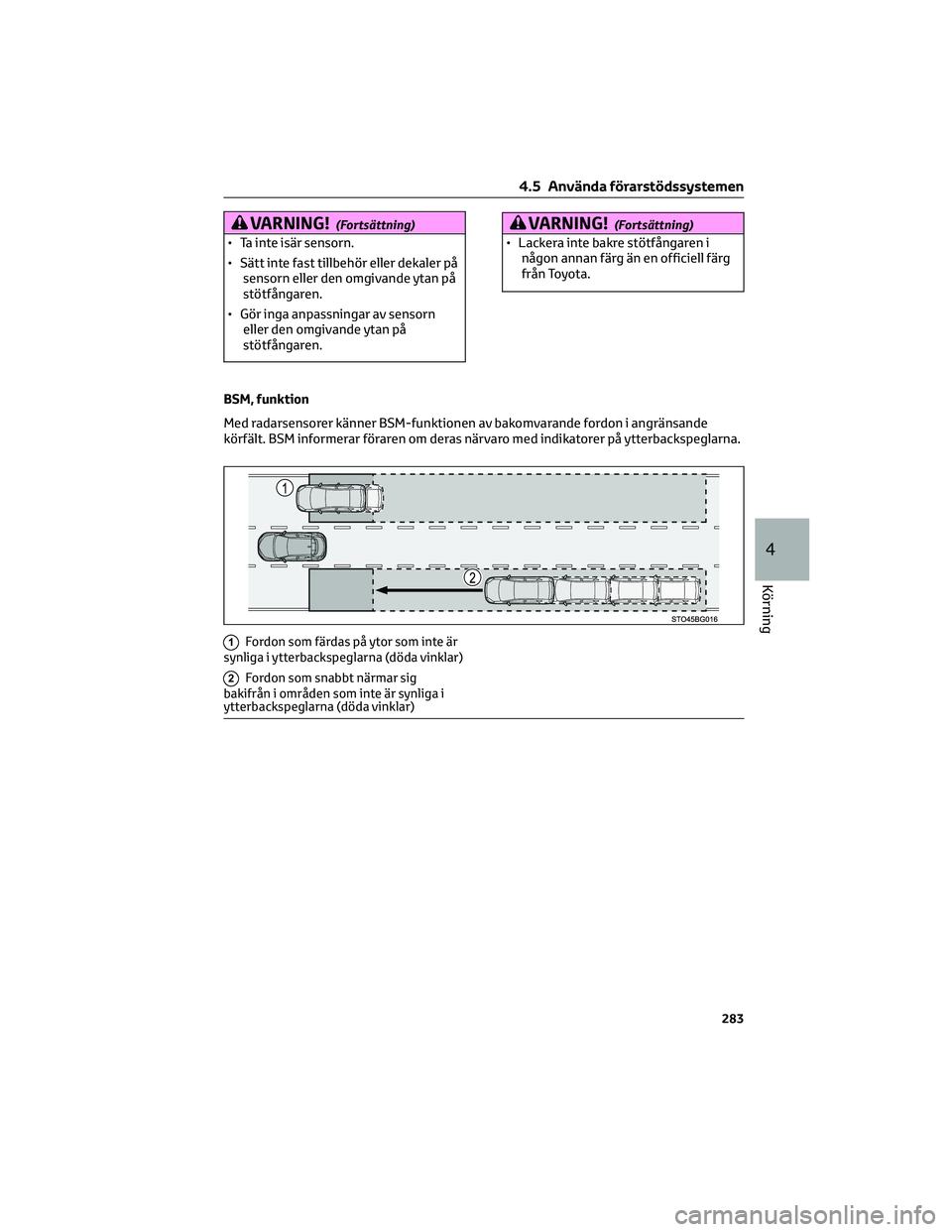

• Ta inte isär sensorn.
• Sätt inte fast tillbehör eller dekaler på
sensorn eller den omgivande ytan på
stötfångaren.
• Gör inga anpassningar av sensorn
eller den omgivande ytan på
stötfångaren.
VARNING!(Fortsättning)
• Lackera inte bakre stötfångaren i
någon annan färg än en officiell färg
från Toyota.
BSM, funktion
Med radarsensorer känner BSM-funktionen av bakomvarande fordon i angränsande
körfält. BSM informerar föraren om deras närvaro med indikatorer på ytterbackspeglarna.
1Fordon som färdas på ytor som inte är
synliga i ytterbackspeglarna (döda vinklar)
2Fordon som snabbt närmar sig
bakifrån i områden som inte är synliga i
ytterbackspeglarna (döda vinklar)
4.5 Använda förarstödssystemen
283
4
Körning

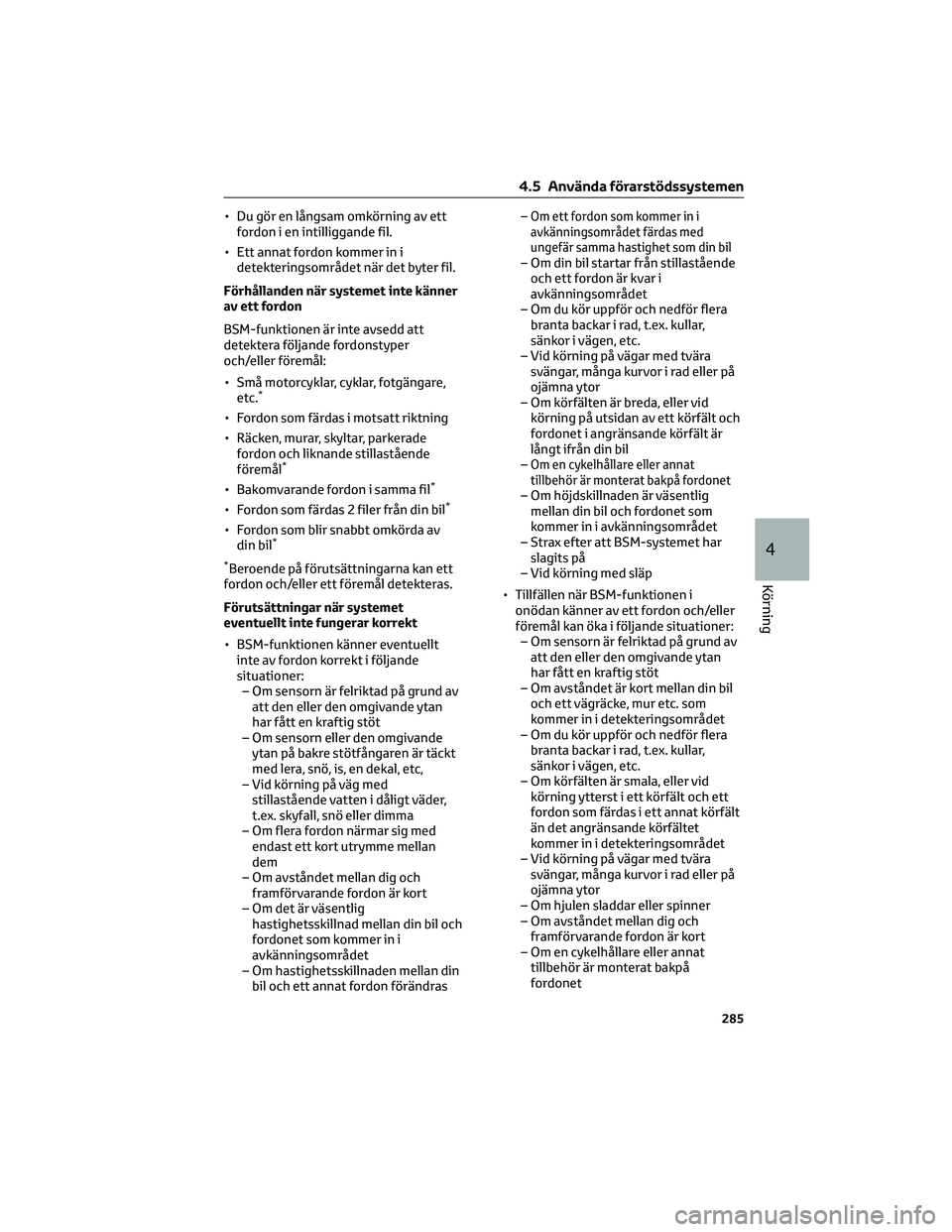

• Du gör en långsam omkörning av ett
fordon i en intilliggande fil.
• Ett annat fordon kommer in i
detekteringsområdet när det byter fil.
Förhållanden när systemet inte känner
av ett fordon
BSM-funktionen är inte avsedd att
detektera följande fordonstyper
och/eller föremål:
• Små motorcyklar, cyklar, fotgängare,
etc.
*
• Fordon som färdas i motsatt riktning
• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Bakomvarande fordon i samma fil*
• Fordon som färdas 2 filer från din bil*
• Fordon som blir snabbt omkörda av
din bil*
*
Beroende på förutsättningarna kan ett
fordon och/eller ett föremål detekteras.
Förutsättningar när systemet
eventuellt inte fungerar korrekt
• BSM-funktionen känner eventuellt
inte av fordon korrekt i följande
situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om sensorn eller den omgivande
ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc,
– Vid körning på väg med
stillastående vatten i dåligt väder,
t.ex. skyfall, snö eller dimma
– Om flera fordon närmar sig med
endast ett kort utrymme mellan
dem
– Om avståndet mellan dig och
framförvarande fordon är kort
– Om det är väsentlig
hastighetsskillnad mellan din bil och
fordonet som kommer in i
avkänningsområdet
– Om hastighetsskillnaden mellan din
bil och ett annat fordon förändras–
Om ett fordon som kommer in i
avkänningsområdet färdas med
ungefär samma hastighet som din bil
– Om din bil startar från stillastående
och ett fordon är kvar i
avkänningsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om körfälten är breda, eller vid
körning på utsidan av ett körfält och
fordonet i angränsande körfält är
långt ifrån din bil
–
Om en cykelhållare eller annat
tillbehör är monterat bakpå fordonet
– Om höjdskillnaden är väsentlig
mellan din bil och fordonet som
kommer in i avkänningsområdet
– Strax efter att BSM-systemet har
slagits på
– Vid körning med släp
• Tillfällen när BSM-funktionen i
onödan känner av ett fordon och/eller
föremål kan öka i följande situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Om körfälten är smala, eller vid
körning ytterst i ett körfält och ett
fordon som färdas i ett annat körfält
än det angränsande körfältet
kommer in i detekteringsområdet
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om hjulen sladdar eller spinner
– Om avståndet mellan dig och
framförvarande fordon är kort
– Om en cykelhållare eller annat
tillbehör är monterat bakpå
fordonet
4.5 Använda förarstödssystemen
285
4
Körning

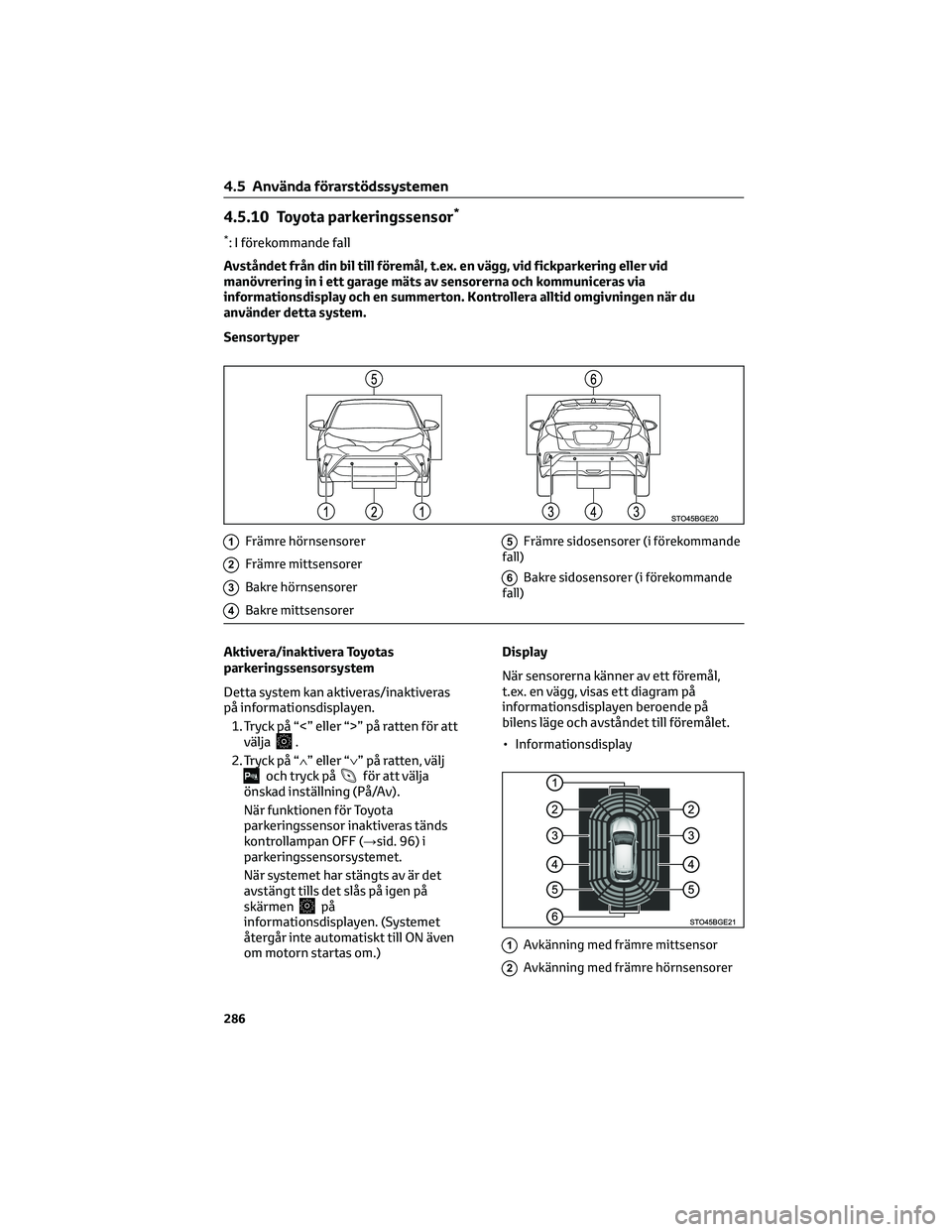

4.5.10 Toyota parkeringssensor*
*: I förekommande fall
Avståndet från din bil till föremål, t.ex. en vägg, vid fickparkering eller vid
manövrering in i ett garage mäts av sensorerna och kommuniceras via
informationsdisplay och en summerton. Kontrollera alltid omgivningen när du
använder detta system.
Sensortyper
1Främre hörnsensorer
2Främre mittsensorer
3Bakre hörnsensorer
4Bakre mittsensorer
5Främre sidosensorer (i förekommande
fall)
6Bakre sidosensorer (i förekommande
fall)
Aktivera/inaktivera Toyotas
parkeringssensorsystem
Detta system kan aktiveras/inaktiveras
på informationsdisplayen.
1. Tryck på “<” eller “>” på ratten för att
välja
.
2. Tryck på “∧” eller “∨” på ratten, välj
och tryck påför att välja
önskad inställning (På/Av).
När funktionen för Toyota
parkeringssensor inaktiveras tänds
kontrollampan OFF (→sid. 96) i
parkeringssensorsystemet.
När systemet har stängts av är det
avstängt tills det slås på igen på
skärmen
på
informationsdisplayen. (Systemet
återgår inte automatiskt till ON även
om motorn startas om.)Display
När sensorerna känner av ett föremål,
t.ex. en vägg, visas ett diagram på
informationsdisplayen beroende på
bilens läge och avståndet till föremålet.
• Informationsdisplay
1Avkänning med främre mittsensor
2Avkänning med främre hörnsensorer
4.5 Använda förarstödssystemen
286

3Detektering med främre sidosensorer*
(i förekommande fall)
4Detektering med bakre sidosensorer*
(i förekommande fall)
5Avkänning med bakre hörnsensorer
6Avkänning med bakre mittsensor
*: Displayen för sidosensorerna visas inte
förrän en avsökning av ytorna på bilens
sidor är avslutad.

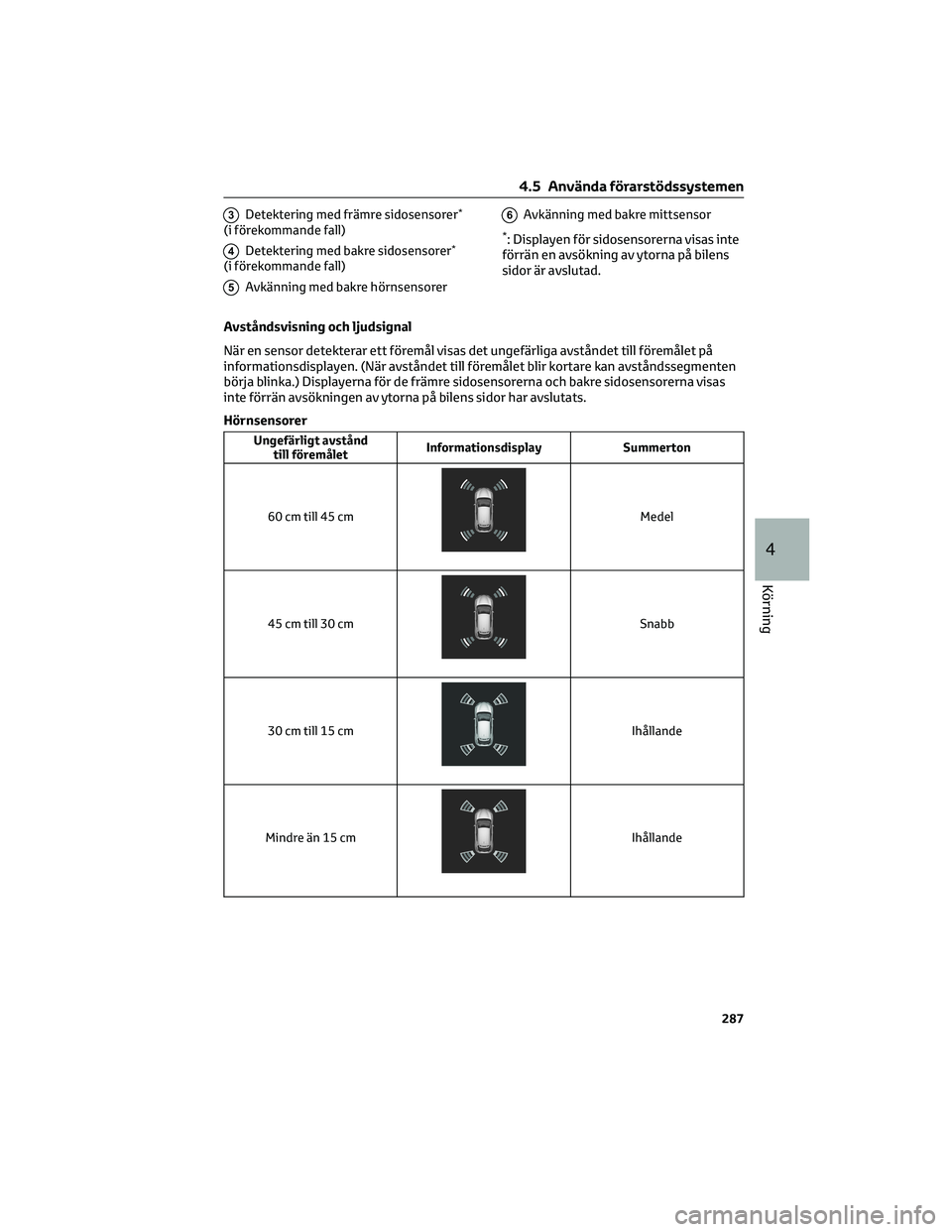

Avståndsvisning och ljudsignal
När en sensor detekterar ett föremål visas det ungefärliga avståndet till föremålet på
informationsdisplayen. (När avståndet till föremålet blir kortare kan avståndssegmenten
börja blinka.) Displayerna för de främre sidosensorerna och bakre sidosensorerna visas
inte förrän avsökningen av ytorna på bilens sidor har avslutats.
Hörnsensorer
Ungefärligt avstånd
till föremåletInformationsdisplay Summerton
60 cm till 45 cm
Medel
45 cm till 30 cm
Snabb
30 cm till 15 cm
Ihållande
Mindre än 15 cm
Ihållande
4.5 Använda förarstödssystemen
287
4
Körning
