1592. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10720E
Waarschuwingslampjes informeren de bestuurder over storingen in de aan-
gegeven systemen van de auto.
Waarschuwingslampjes
WaarschuwingslampjesBladzijde
*1Waarschuwingslampje remsysteem (rood) Blz. 681
*1MotorcontrolelampjeBlz. 682
*1Waarschuwingslampje SRSBlz. 682
*1Waarschuwingslampje ABSBlz. 682
*1Waarschuwingslampje elektrische
stuurbekrachtiging (rood)Blz. 682
*1Waarschuwingslampje elektrische
stuurbekrachtiging (geel)Blz. 682
*1, 2Controlelampje Toyota Parking Assist-sensor OFF
(indien aanwezig)Blz. 683
*1, 2Controlelampje PKSB OFF (indien aanwezig) Blz. 683
*2Controlelampje RCTA OFF (indien aanwezig) Blz. 683
*1, 3Controlelampje Traction Control
Blz. 684
*1Waarschuwingslampje remsysteem (geel)Blz. 684
C-HR_HV_OM_Europe_OM10720E.book Page 159 Monday, October 11, 2021 9:41 AM

1602. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10720E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dater een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het hybridesysteem is
ingeschakeld of na enkele seconden. Er kan een storing in een systeem aanwezig
zijn als een lampje niet gaat branden of niet uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repar ateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
*2: Het lampje knippert om een storing aan te geven.
*3: Het lampje gaat branden om een storing aan te geven.
*4: Het lampje knippert of brandt om een storing aan te geven.

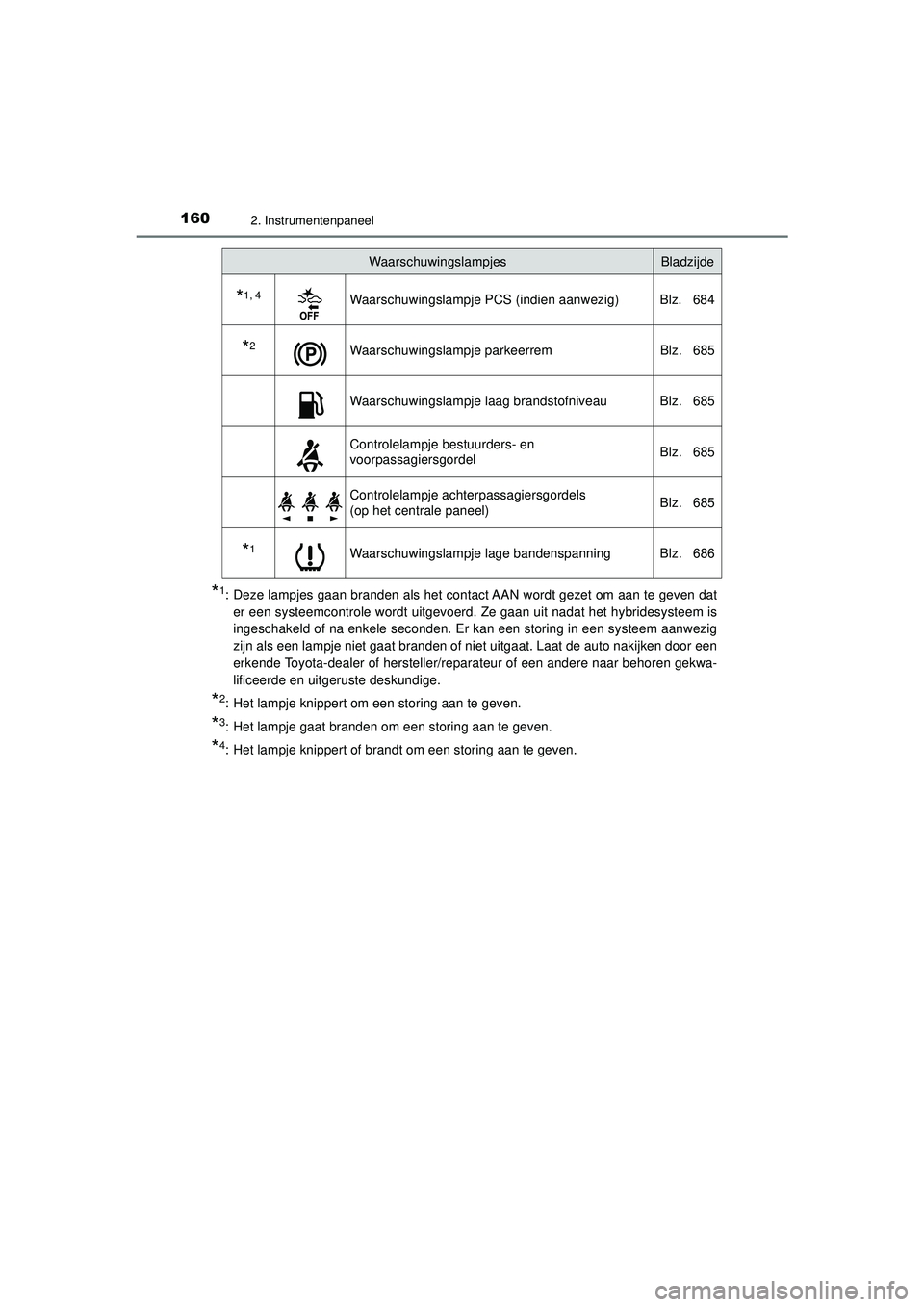

*1, 4Waarschuwingslampje PCS (indien aanwezig) Blz. 684
*2Waarschuwingslampje parkeerrem Blz. 685
Waarschuwingslampje laag brandstofniveau Blz. 685
Controlelampje bestuurders- en
voorpassagiersgordelBlz. 685
Controlelampje achterpassagiersgordels
(op het centrale paneel)Blz. 685
*1Waarschuwingslampje lage bandenspanning Blz. 686
WaarschuwingslampjesBladzijde
C-HR_HV_OM_Europe_OM10720E.book Page 160 Monday, October 11, 2021 9:41 AM

1612. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10720E

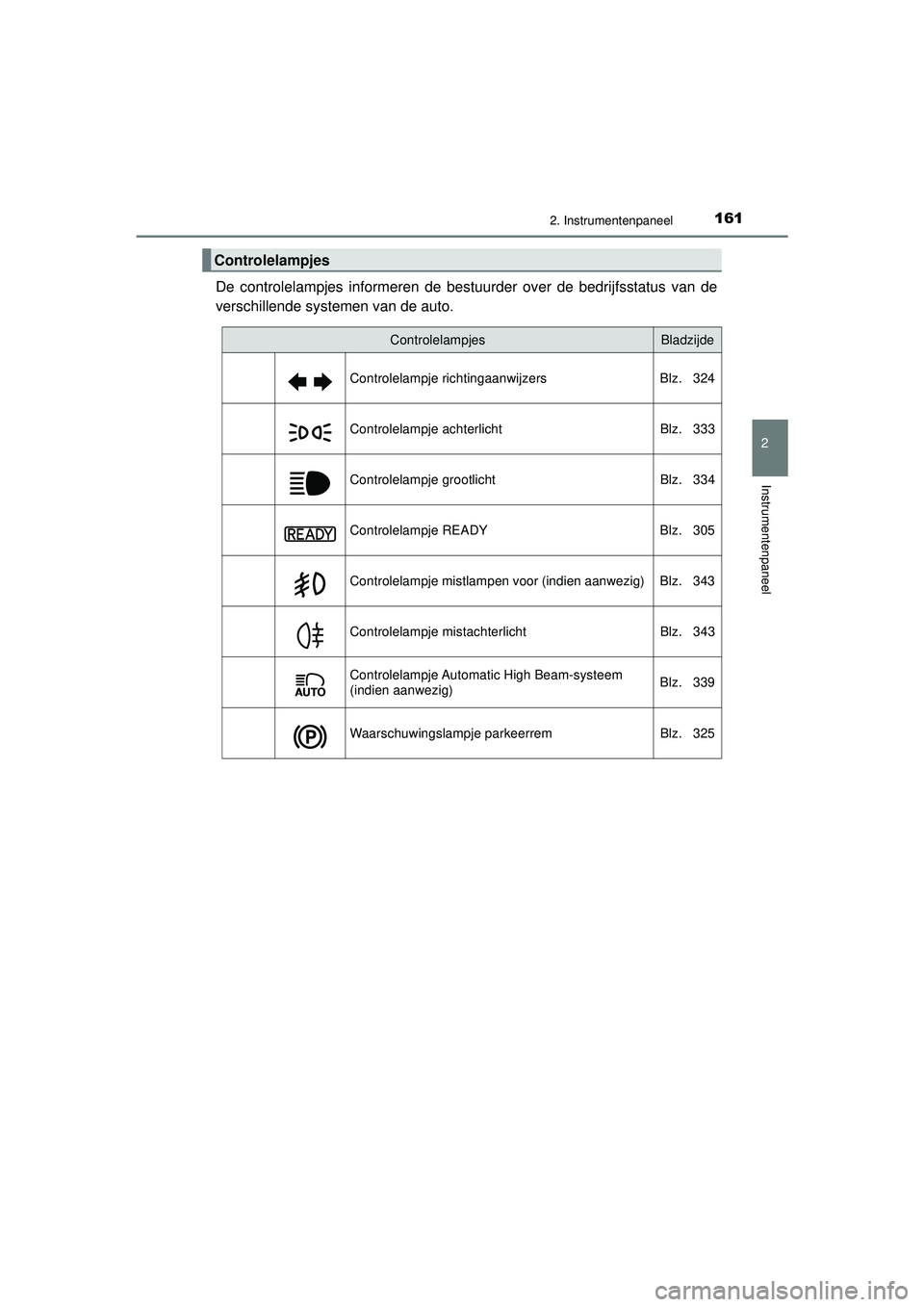

De controlelampjes informeren de bestuurder over de bedrijfsstatus van de
verschillende systemen van de auto.
Controlelampjes
ControlelampjesBladzijde
Controlelampje richtingaanwijzers Blz. 324
Controlelampje achterlicht Blz. 333
Controlelampje grootlichtBlz. 334
Controlelampje READYBlz. 305
Controlelampje mistlampen voor (indien aanwezig) Blz. 343
Controlelampje mistachterlicht Blz. 343
Controlelampje Automatic High Beam-systeem
(indien aanwezig)Blz. 339
Waarschuwingslampje parkeerrem
Blz. 325
C-HR_HV_OM_Europe_OM10720E.book Page 161 Monday, October 11, 2021 9:41 AM

1622. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10720E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dater een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het hybridesysteem is
ingeschakeld of na enkele seconden. Er kan een storing in een systeem aanwezig
zijn als een lampje niet gaat branden of niet uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repar ateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
*2: Het lampje gaat branden wanneer het systeem is uitgeschakeld.
*3: Het lampje knippert om aan te geven dat het systeem in werking is.
*1, 2Controlelampje Toyota Parking Assist-sensor OFF
(indien aanwezig) Blz. 457
*1, 2Controlelampje PKSB OFF (indien aanwezig) Blz. 478
Controlelampje S-IPA (indien aanwezig)
Blz. 494
*1, 2Controlelampje BSM OFF (indien aanwezig) Blz. 437
*1BSM-indicator in de buitenspiegels
(indien aanwezig)Blz. 437,
469
*2Controlelampje RCTA OFF (indien aanwezig) Blz. 469
Controlelampje antidiefstalsysteem
(in het centrale paneel) Blz. 130,
147
*1, 3Controlelampje Traction Control Blz. 534
*1, 2Controlelampje VSC OFF Blz. 535
*1, 2Waarschuwingslampje PCS (indien aanwezig) Blz. 369
*1Controlelampje PASSENGER AIR BAG (in het
centrale paneel) (indien aanwezig) Blz. 55
ControlelampjesBladzijde
C-HR_HV_OM_Europe_OM10720E.book Page 162 Monday, October 11, 2021 9:41 AM

1632. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10720E
Op het multi-informatiedisplay weergegeven controlelampjes en
symbolen
ControlelampjesBladzijde
*1, 2, 3
Controlelampje Brake Hold-systeem in werking Blz. 330,
685
*1
Controlelampje stand-bystand Brake Hold-systeem Blz. 330
*4
Controlelampje LTA (indien aanwezig) Blz. 387,
684
Controlelampje snelheidsbegrenzer (indien aanwezig) Blz. 434
Controlelampje cruise control Blz. 410,
427
Controlelampje cruise control SET Blz. 410,
427
Controlelampje Dynamic Radar Cruise Control
(indien aanwezig) Blz. 410
Controlelampje SPORT Blz. 432
Controlelampje ECO MODE Blz. 432
C-HR_HV_OM_Europe_OM10720E.book Page 163 Monday, October 11, 2021 9:41 AM

1642. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10720E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dater een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het hybridesysteem is
ingeschakeld of na enkele seconden. Er kan een storing in een systeem aanwezig
zijn als een lampje niet gaat branden of niet uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repar ateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
*2: Het lampje gaat branden om aan te geven dat het systeem in werking is.
*3: Het lampje knippert om een storing aan te geven.
*4: Afhankelijk van de bedrijfsconditie wijzigen de kleur en de manier waarop het con- trolelampje brandt/knippert. EV-controlelampje Blz. 120
Controlelampje EV MODE Blz. 312
Controlelampje lage buitentemperatuur Blz. 166
ControlelampjesBladzijde
C-HR_HV_OM_Europe_OM10720E.book Page 164 Monday, October 11, 2021 9:41 AM

1652. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10720E

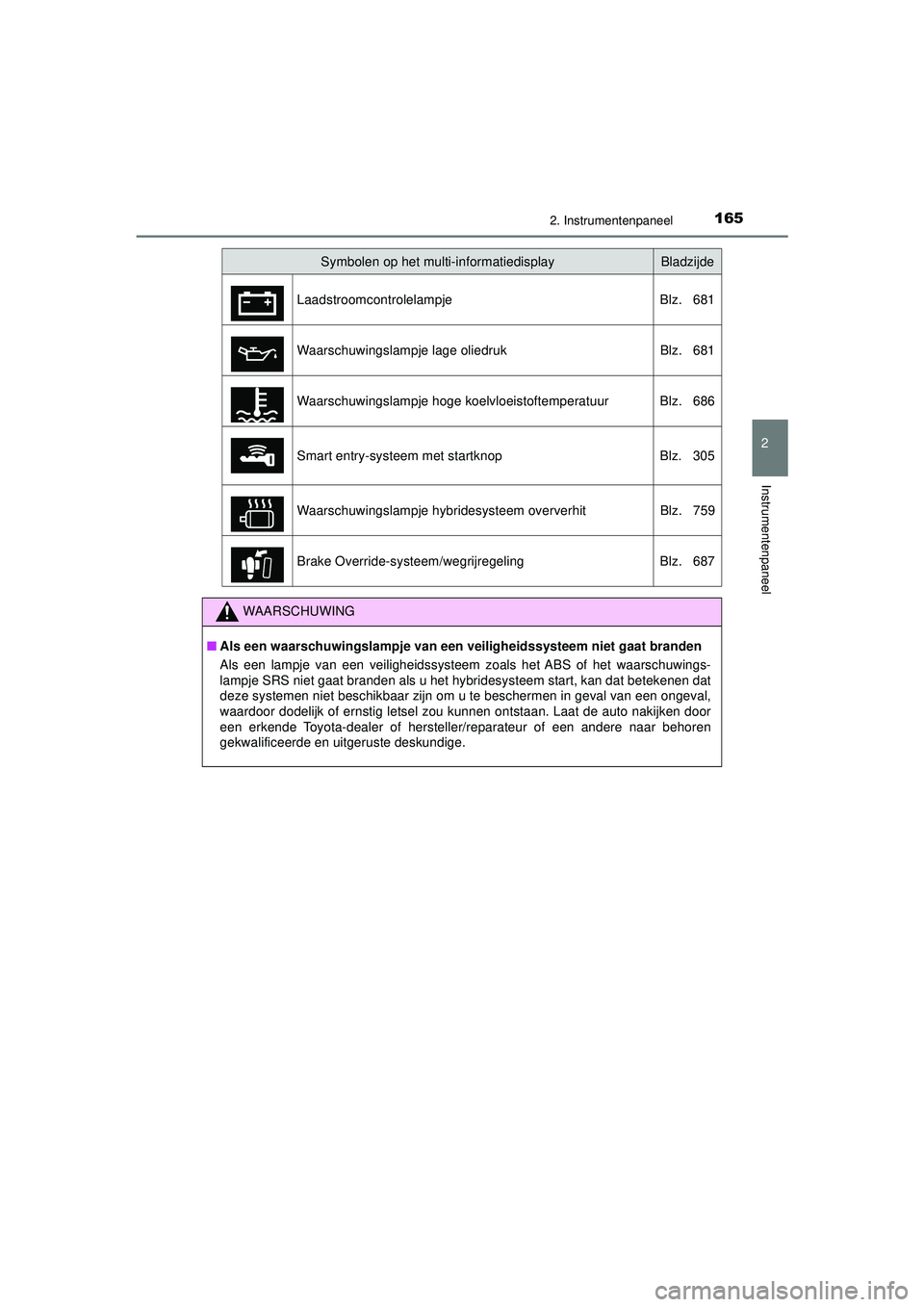

Symbolen op het multi-informatiedisplayBladzijde
Laadstroomcontrolelampje Blz. 681
Waarschuwingslampje lage oliedruk Blz. 681
Waarschuwingslampje hoge koelvloeistoftemperatuur Blz. 686
Smart entry-systeem met startknop Blz. 305
Waarschuwingslampje hybridesysteem oververhit Blz. 759
Brake Override-systeem/wegrijregeling Blz. 687
WAARSCHUWING
■ Als een waarschuwingslampje van een ve iligheidssysteem niet gaat branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschuwings-
lampje SRS niet gaat branden als u het hy bridesysteem start, kan dat betekenen dat
deze systemen niet beschikbaar zijn om u te beschermen in geval van een ongeval,
waardoor dodelijk of ernstig letsel zou kunnen ontstaan. Laat de auto nakijken door
een erkende Toyota-dealer of hersteller /reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10720E.book Page 165 Monday, October 11, 2021 9:41 AM

1662. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10720E

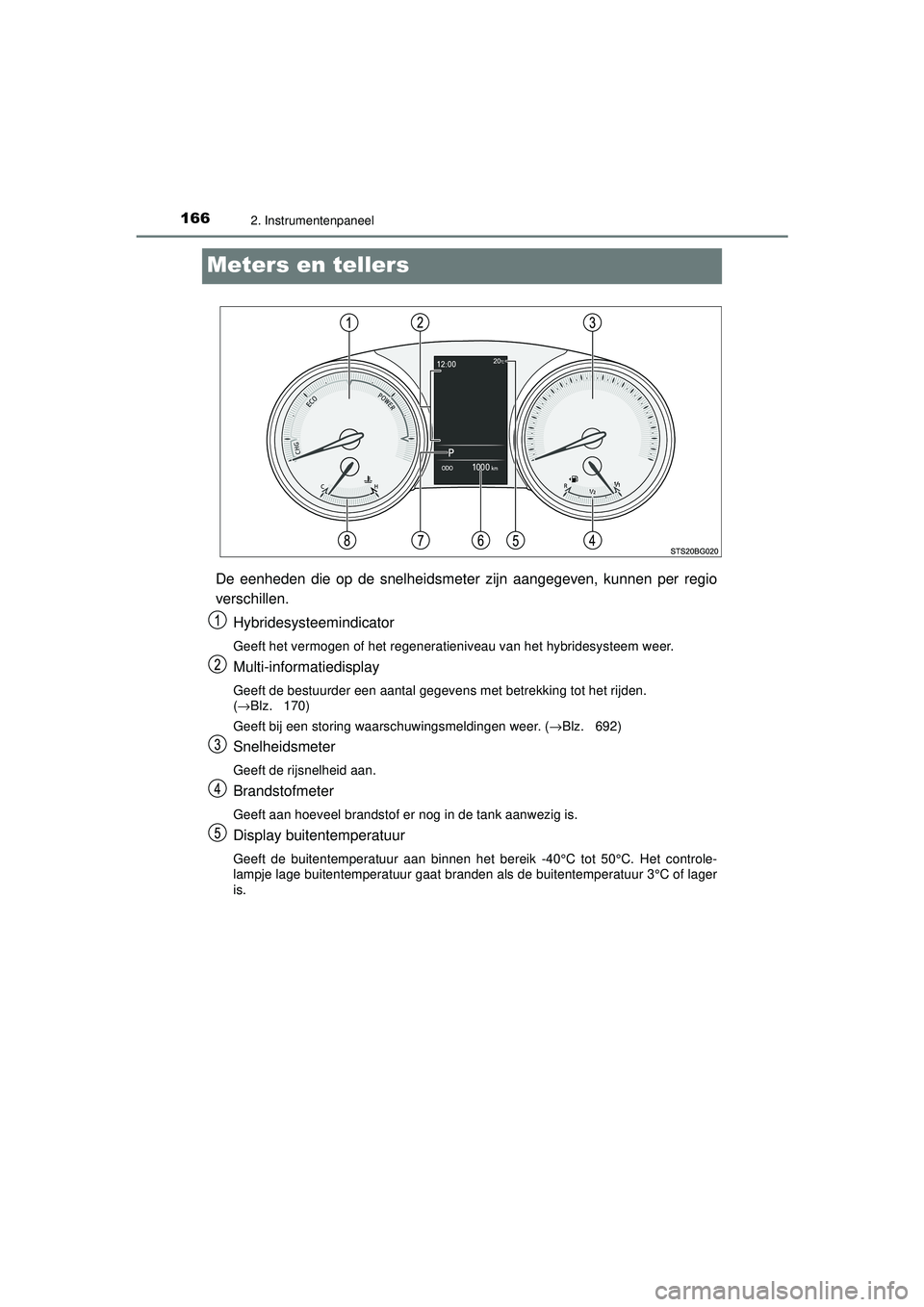

Meters en tellers
De eenheden die op de snelheidsmeter zijn aangegeven, kunnen per regio
verschillen.Hybridesysteemindicator
Geeft het vermogen of het regeneratieni veau van het hybridesysteem weer.
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden.
(→Blz. 170)
Geeft bij een storing waarschuwingsmeldingen weer. ( →Blz. 692)
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
Display buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C. Het controle-
lampje lage buitentemperatuur gaat branden als de buitentemperatuur 3°C of lager
is.
C-HR_HV_OM_Europe_OM10720E.book Page 166 Monday, October 11, 2021 9:41 AM

1672. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10720E

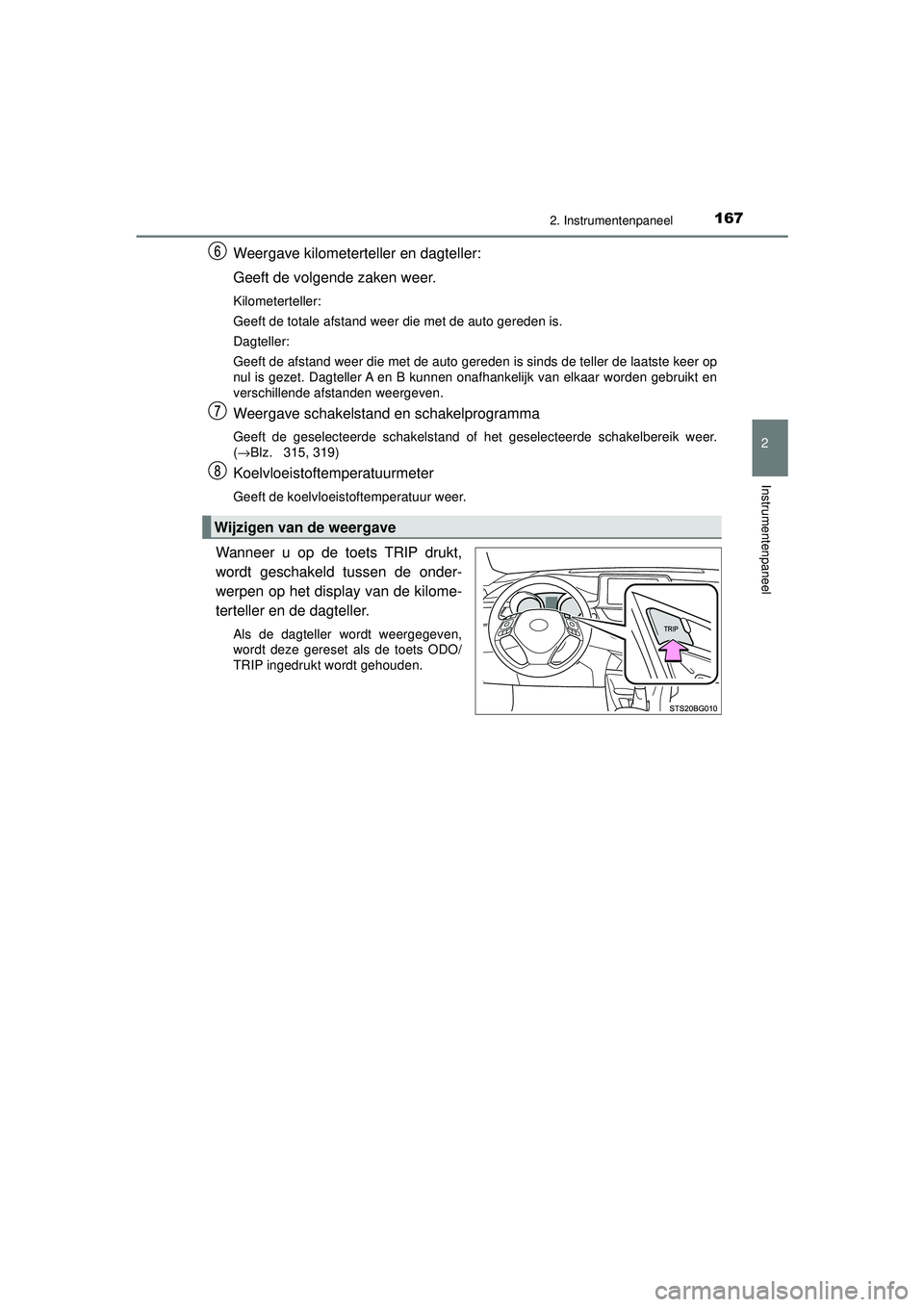

Weergave kilometerteller en dagteller:
Geeft de volgende zaken weer.
Kilometerteller:
Geeft de totale afstand weer die met de auto gereden is.
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de teller de laatste keer op
nul is gezet. Dagteller A en B kunnen onafhankelijk van elkaar worden gebruikt en
verschillende afstanden weergeven.
Weergave schakelstand en schakelprogramma
Geeft de geselecteerde schakelstand of het geselecteerde schakelbereik weer.
(→Blz. 315, 319)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer.
Wanneer u op de toets TRIP drukt,
wordt geschakeld tussen de onder-
werpen op het display van de kilome-
terteller en de dagteller.
Als de dagteller wordt weergegeven,
wordt deze gereset als de toets ODO/
TRIP ingedrukt wordt gehouden.
Wijzigen van de weergave
C-HR_HV_OM_Europe_OM10720E.book Page 167 Monday, October 11, 2021 9:41 AM

1682. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10720E
■Tellers en display worden verlicht als
Het contact wordt AAN gezet.
■ Hybridesysteemindicator
Eco-gebied
Toont dat milieuvriendelijk wordt gereden.
Power-gebied
Geeft aan dat de auto niet milieuvriendelijk rijdt (bij rijden met vol vermogen, enz.)
● In de volgende situatie werkt de hybridesysteemindicator niet.
• Het controlelampje READY brandt niet.
• De selectiehendel staat in stand P, R of N.
● Als u probeert om de naald tijdens het rijden in het Eco-gebied te houden, rijdt u mili-
euvriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
* aangegeven. De geregenereerde
energie wordt gebruikt om het batterijpakket (tractiebatterij) te laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van bewegingsenergie
van de auto in elektrische energie bedoeld. Oplaadgebied
Geeft aan dat er energie wordt teruggewon-
nen via regeneratief remmen.
Hybride eco-gebied
Toont dat er niet vaak gebruik wordt
gemaakt van het vermogen van de benzine-
motor.
De benzinemotor wordt automatisch gestopt
en opnieuw gestart onder verschillende
omstandigheden.
