TOYOTA C-HR 2022 Kasutusjuhend (in Estonian)

7307-2. Mida teha hädaolukorras
C-HR_HV_OM_Europe_OM10720EE

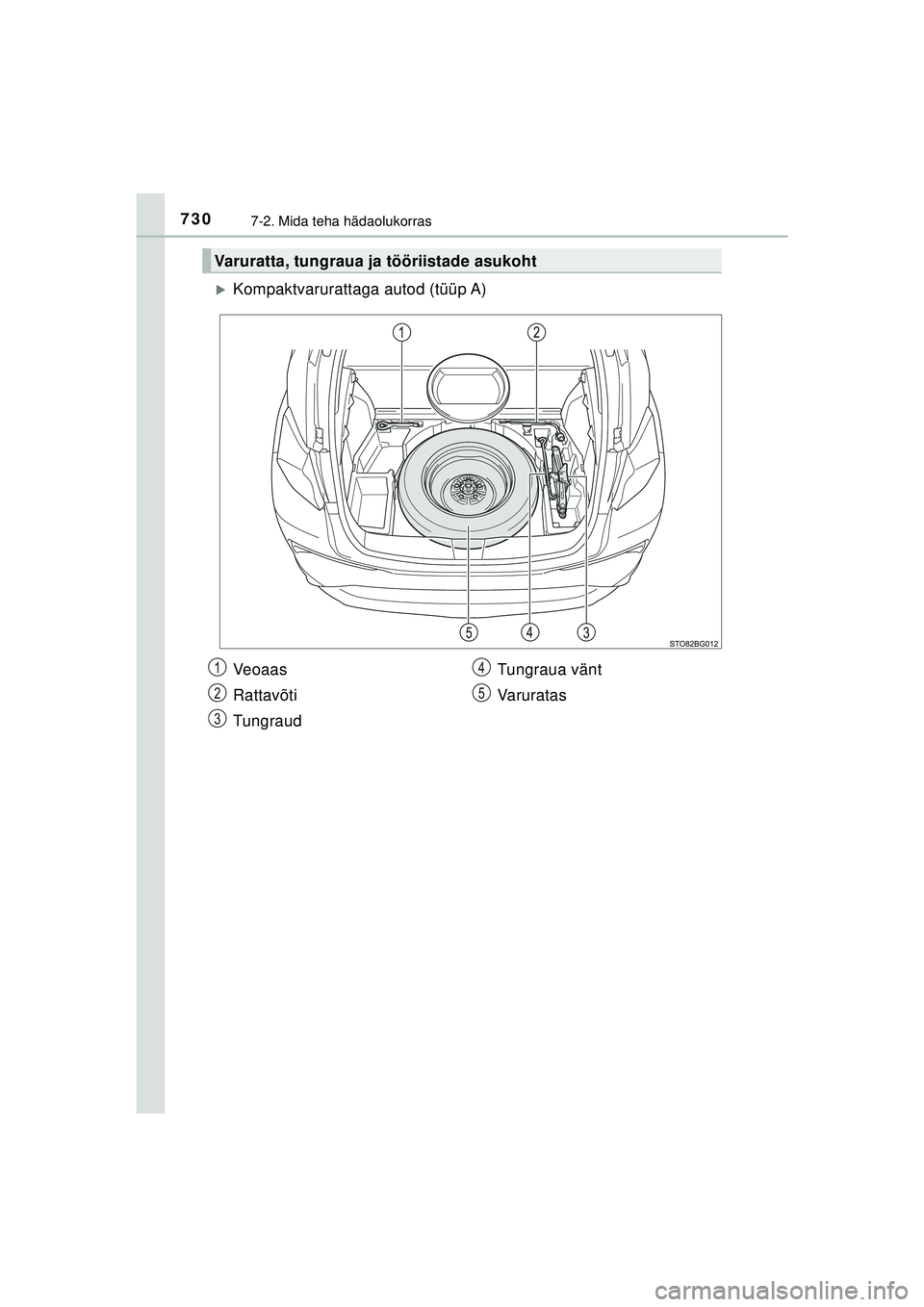

XKompaktvarurattaga autod (tüüp A)
Varuratta, tungraua ja tööriistade asukoht
Veoaas
Rattavõti
TungraudTungraua vänt
Va r u r a t a s
C-HR_HV_OM_Europe_OM10720EE.book Page 730 Thursday, March 3, 2022 7:55 AM

7317-2. Mida teha hädaolukorras
C-HR_HV_OM_Europe_OM10720EE
7
Hädaolukorras

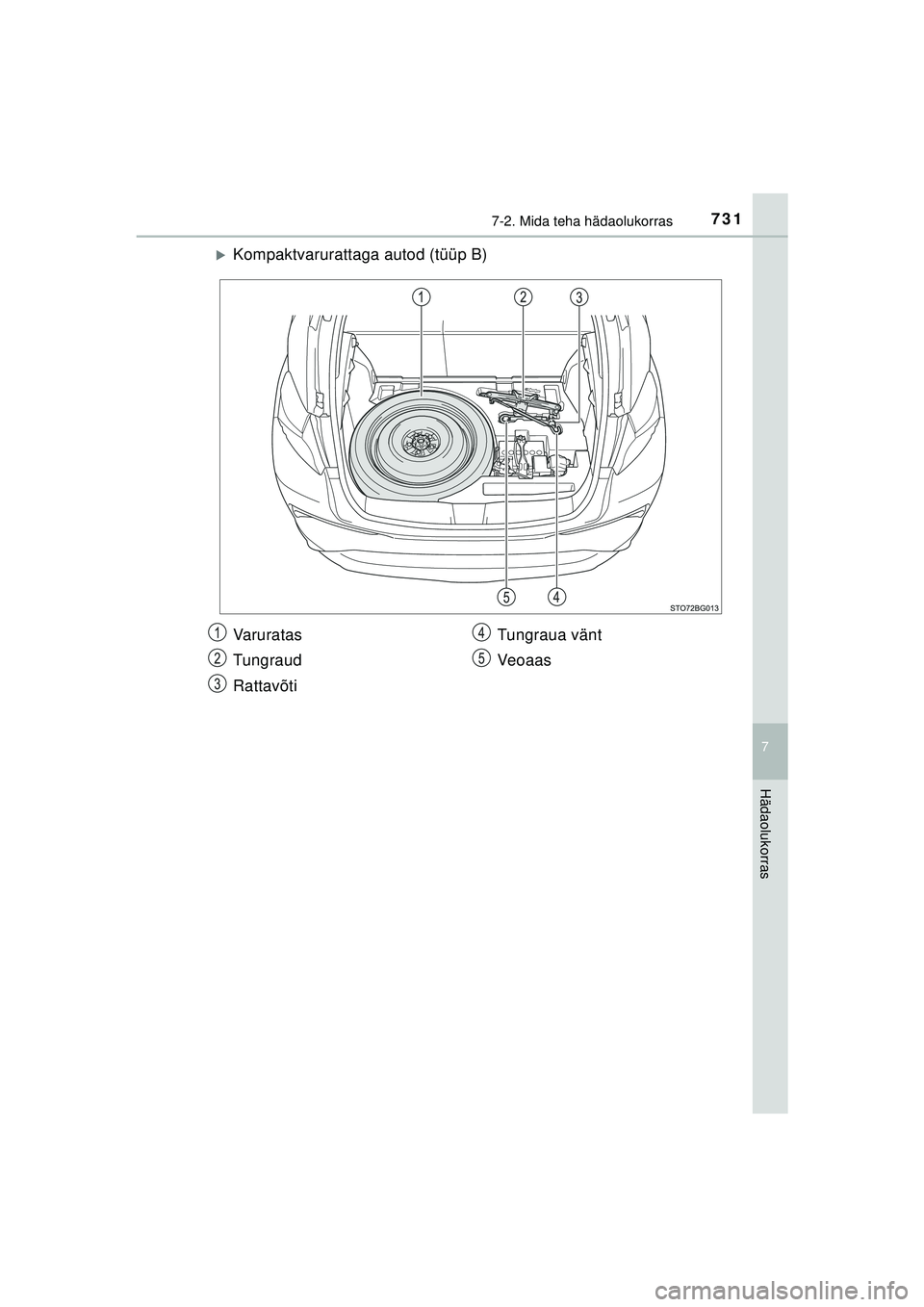

XKompaktvarurattaga autod (tüüp B)
Varuratas
Tungraud
RattavõtiTungraua vänt
Veoaas
C-HR_HV_OM_Europe_OM10720EE.book Page 731 Thursday, March 3, 2022 7:55 AM

7327-2. Mida teha hädaolukorras
C-HR_HV_OM_Europe_OM10720EE

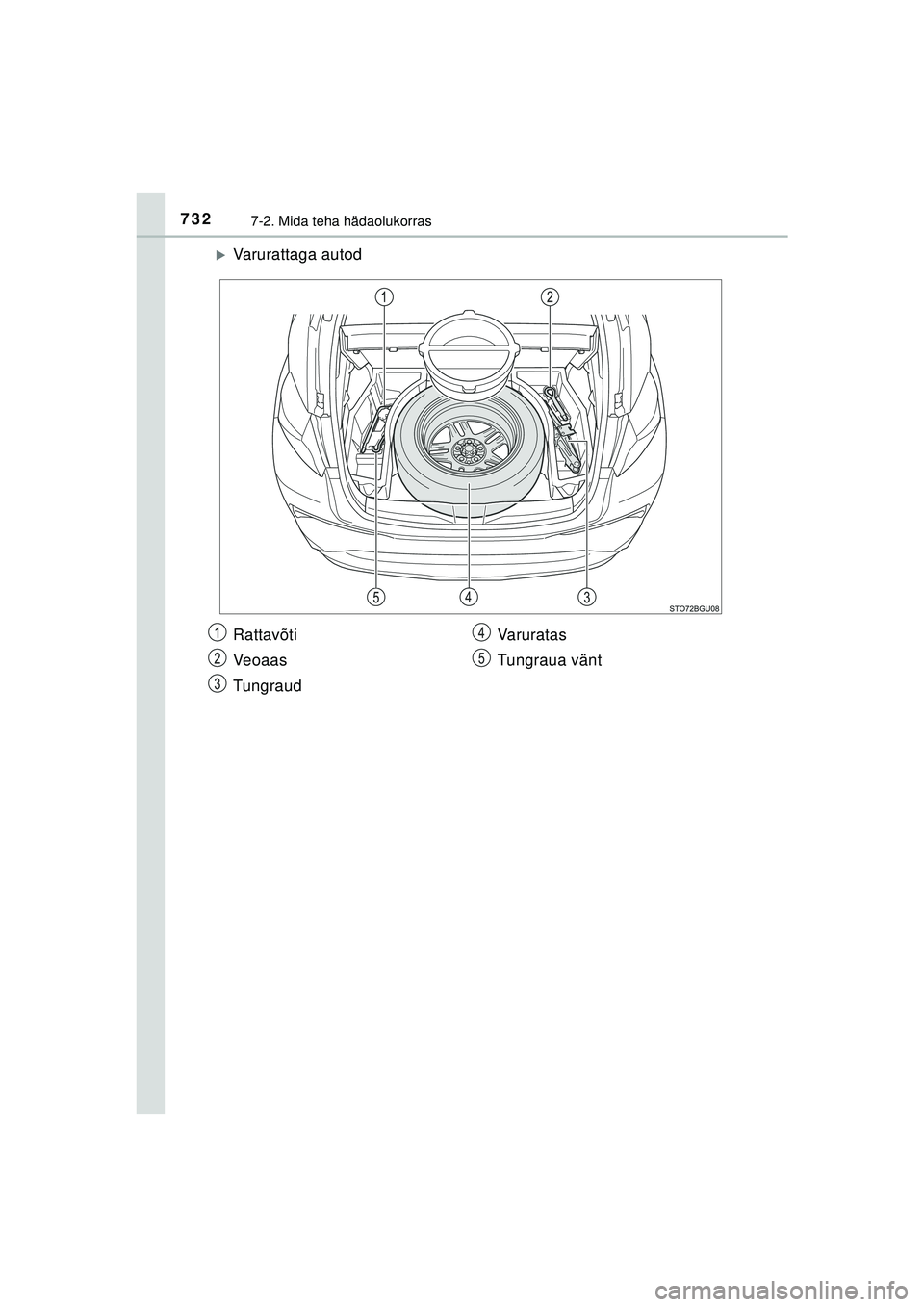

XVarurattaga autod
Rattavõti
Veoaas
TungraudVa r u r a t a s
Tungraua vänt
C-HR_HV_OM_Europe_OM10720EE.book Page 732 Thursday, March 3, 2022 7:55 AM

7337-2. Mida teha hädaolukorras
C-HR_HV_OM_Europe_OM10720EE
7
Hädaolukorras

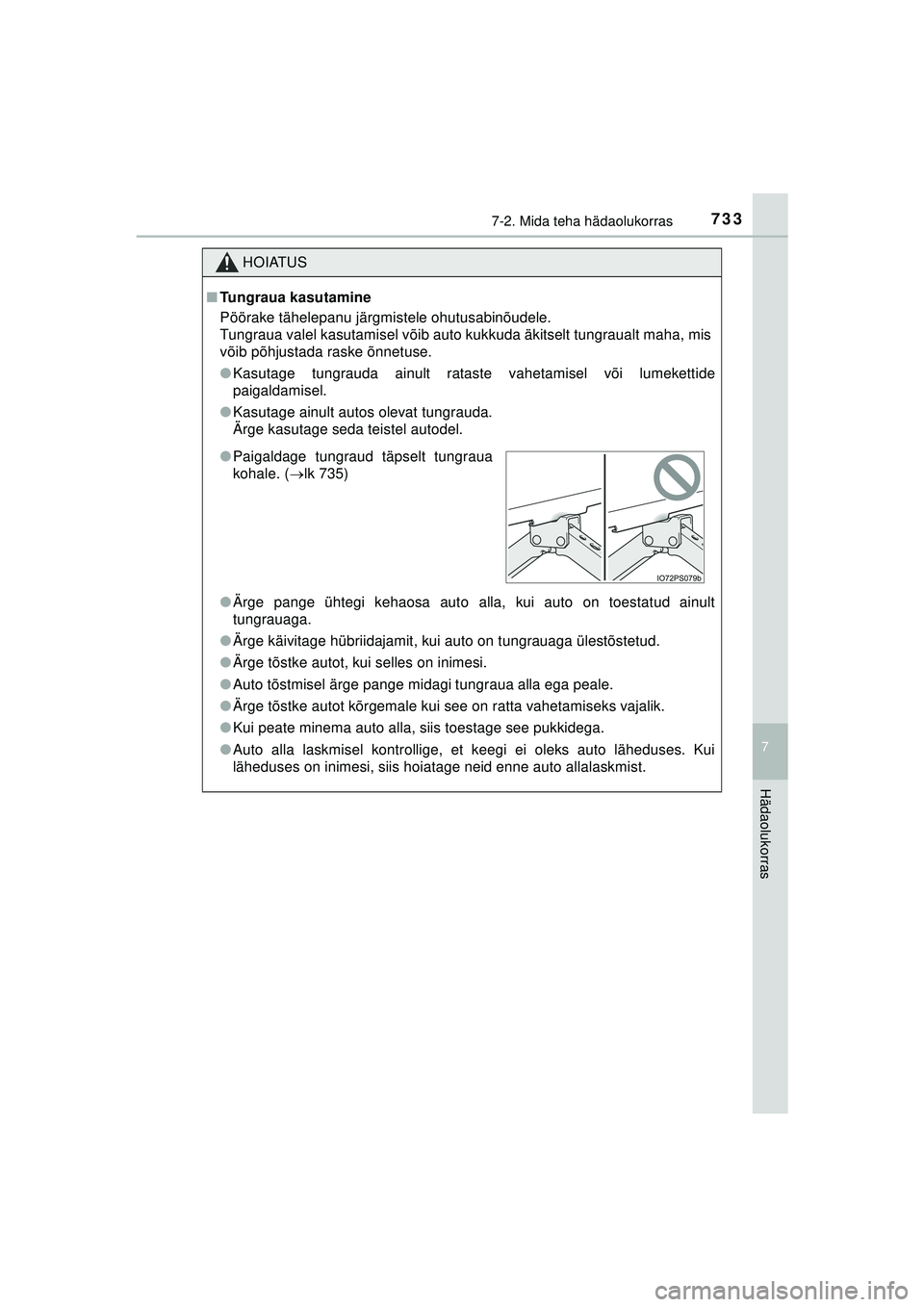

HOIATUS
■Tungraua kasutamine
Pöörake tähelepanu järgmistele ohutusabinõudele.
Tungraua valel kasutamisel võib auto kukku da äkitselt tungraualt maha, mis
võib põhjustada raske õnnetuse.
● Kasutage tungrauda ainult rataste vahetamisel või lumekettide
paigaldamisel.
● Kasutage ainult autos olevat tungrauda.
Ärge kasutage seda teistel autodel.
● Ärge pange ühtegi kehaosa auto alla, kui auto on toestatud ainult
tungrauaga.
● Ärge käivitage hübriidajamit, kui auto on tungrauaga ülestõstetud.
● Ärge tõstke autot, kui selles on inimesi.
● Auto tõstmisel ärge pange midagi tungraua alla ega peale.
● Ärge tõstke autot kõrgemale kui see on ratta vahetamiseks vajalik.
● Kui peate minema auto alla, siis toestage see pukkidega.
● Auto alla laskmisel kontrollige, et keegi ei oleks auto läheduses. Kui
läheduses on inimesi, siis hoiatage neid enne auto allalaskmist.
●Paigaldage tungraud täpselt tungraua
kohale. ( lk 735)
C-HR_HV_OM_Europe_OM10720EE.book Page 733 Thursday, March 3, 2022 7:55 AM

7347-2. Mida teha hädaolukorras
C-HR_HV_OM_Europe_OM10720EE

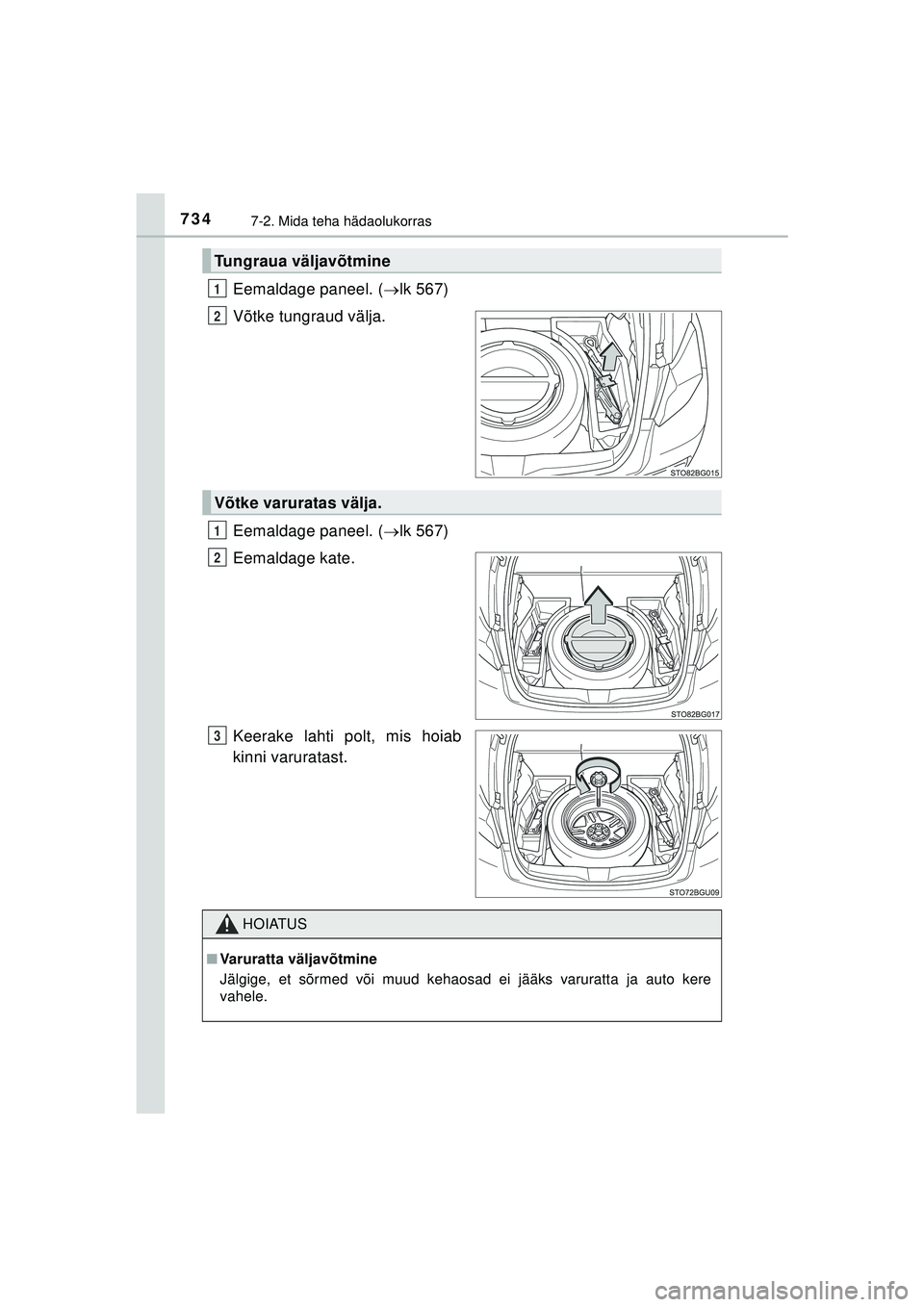

Eemaldage paneel. (lk 567)
Võtke tungraud välja.
Eemaldage paneel. ( lk 567)
Eemaldage kate.
Keerake lahti polt, mis hoiab
kinni varuratast.
Tungraua väljavõtmine
1
2
Võtke varuratas välja.
1
2
3
HOIATUS
■ Varuratta väljavõtmine
Jälgige, et sõrmed või muud kehaosad ei jääks varuratta ja auto kere
vahele.
C-HR_HV_OM_Europe_OM10720EE.book Page 734 Thursday, March 3, 2022 7:55 AM

7357-2. Mida teha hädaolukorras
C-HR_HV_OM_Europe_OM10720EE
7
Hädaolukorras

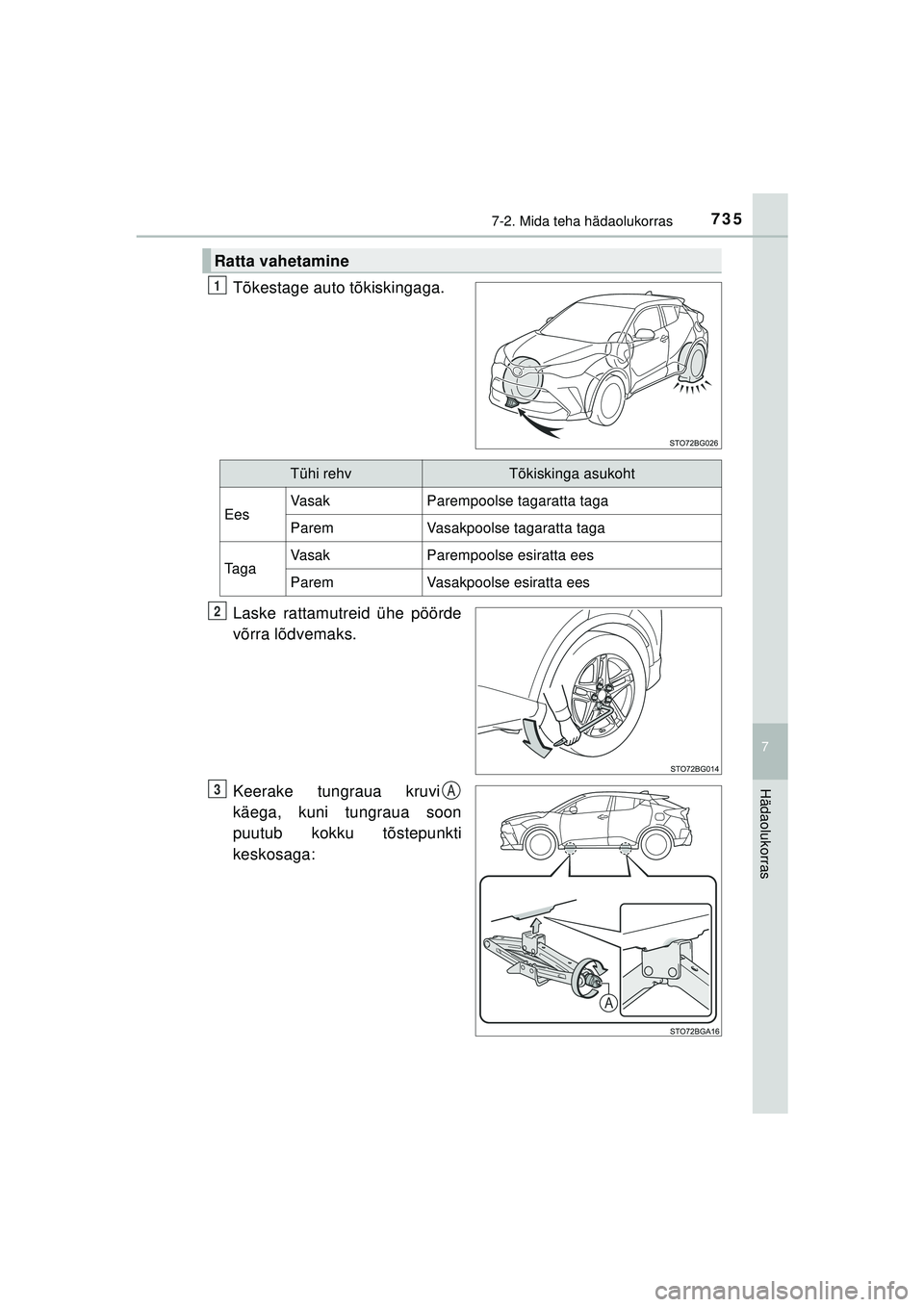

Tõkestage auto tõkiskingaga.
Laske rattamutreid ühe pöörde
võrra lõdvemaks.
Keerake tungraua kruvi
käega, kuni tungraua soon
puutub kokku tõstepunkti
keskosaga:
Ratta vahetamine
1
Tühi rehvTõkiskinga asukoht
EesVa sa kParempoolse tagaratta taga
ParemVasakpoolse tagaratta taga
Ta g aVa sa kParempoolse esiratta ees
ParemVasakpoolse esiratta ees
2
3
C-HR_HV_OM_Europe_OM10720EE.book Page 735 Thursday, March 3, 2022 7:55 AM

7367-2. Mida teha hädaolukorras
C-HR_HV_OM_Europe_OM10720EE

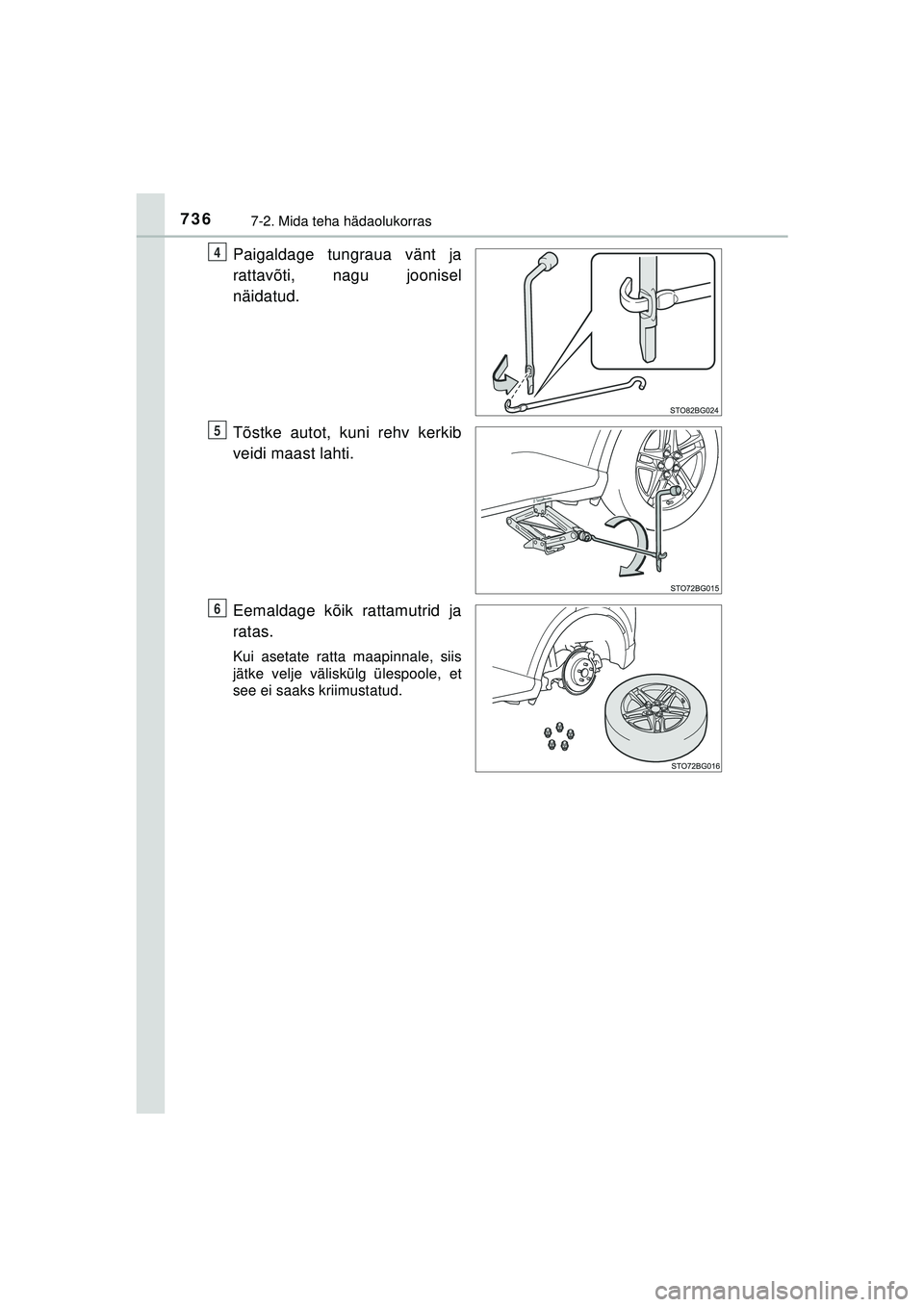

Paigaldage tungraua vänt ja
rattavõti, nagu joonisel
näidatud.
Tõstke autot, kuni rehv kerkib
veidi maast lahti.
Eemaldage kõik rattamutrid ja
ratas.
Kui asetate ratta maapinnale, siis
jätke velje väliskülg ülespoole, et
see ei saaks kriimustatud.
4
5
6
C-HR_HV_OM_Europe_OM10720EE.book Page 736 Thursday, March 3, 2022 7:55 AM

7377-2. Mida teha hädaolukorras
C-HR_HV_OM_Europe_OM10720EE
7
Hädaolukorras

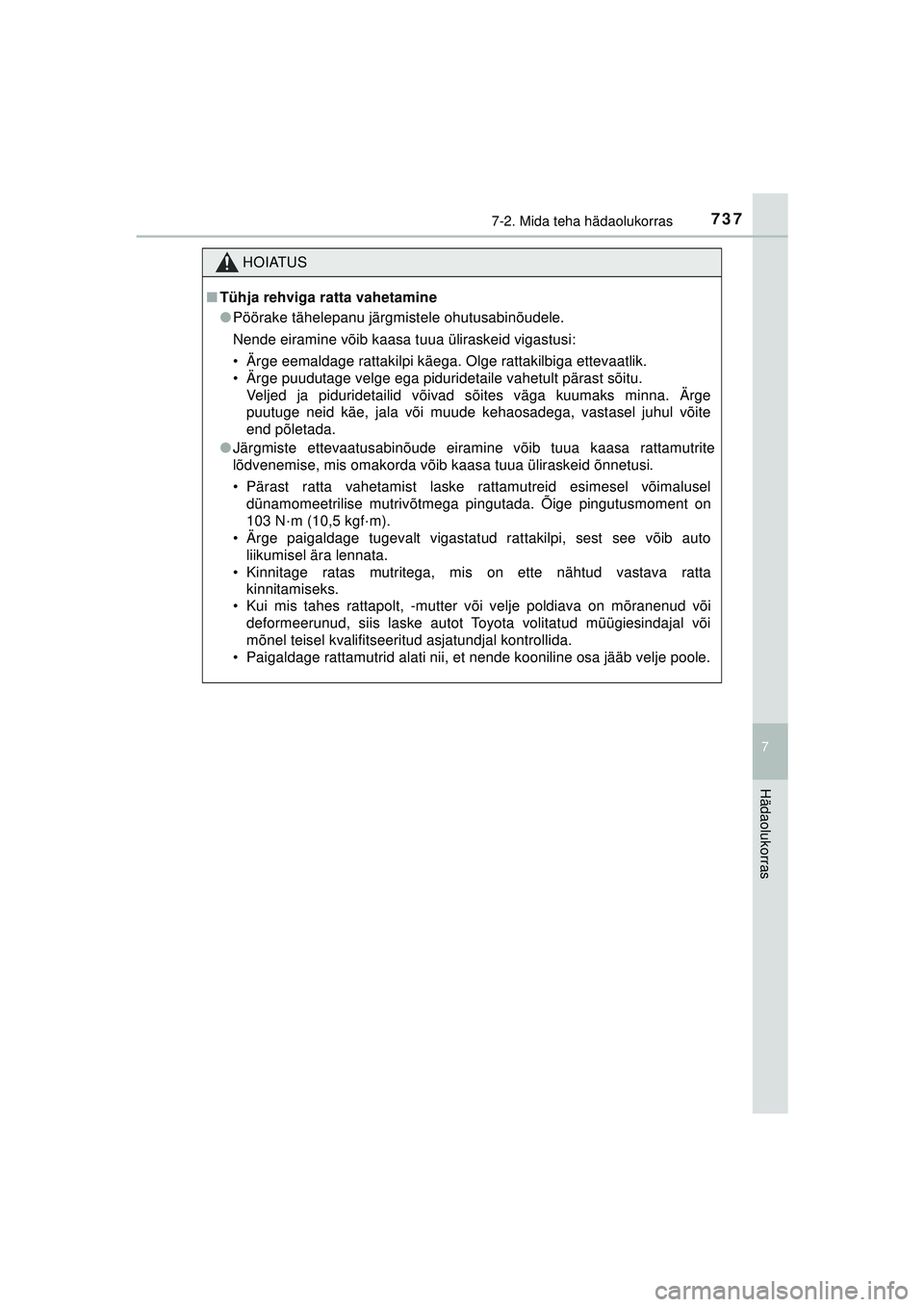

HOIATUS
■Tühja rehviga ratta vahetamine
●Pöörake tähelepanu järgmistele ohutusabinõudele.
Nende eiramine võib kaasa tuua üliraskeid vigastusi:
• Ärge eemaldage rattakilpi käega. Olge rattakilbiga ettevaatlik.
• Ärge puudutage velge ega piduridetaile vahetult pärast sõitu.
Veljed ja piduridetailid võivad sõites väga kuumaks minna. Ärge
puutuge neid käe, jala või muude kehaosadega, vastasel juhul võite
end põletada.
● Järgmiste ettevaatusabinõude eiramine võib tuua kaasa rattamutrite
lõdvenemise, mis omakorda võib k aasa tuua üliraskeid õnnetusi.
• Pärast ratta vahetamist laske rattamutreid esimesel võimalusel dünamomeetrilise mutrivõtmega pingutada. Õige pingutusmoment on
103 N·m (10,5 kgf·m).
• Ärge paigaldage tugevalt vigastatud rattakilpi, sest see võib auto liikumisel ära lennata.
• Kinnitage ratas mutritega, mis on ette nähtud vastava ratta kinnitamiseks.
• Kui mis tahes rattapolt, -mutter või velje poldiava on mõranenud või deformeerunud, siis laske autot Toyota volitatud müügiesindajal või
mõnel teisel kvalifitseeritud asjatundjal kontrollida.
• Paigaldage rattamutrid alati nii, et nende kooniline osa jääb velje poole.
C-HR_HV_OM_Europe_OM10720EE.book Page 737 Thursday, March 3, 2022 7:55 AM

7387-2. Mida teha hädaolukorras
C-HR_HV_OM_Europe_OM10720EE

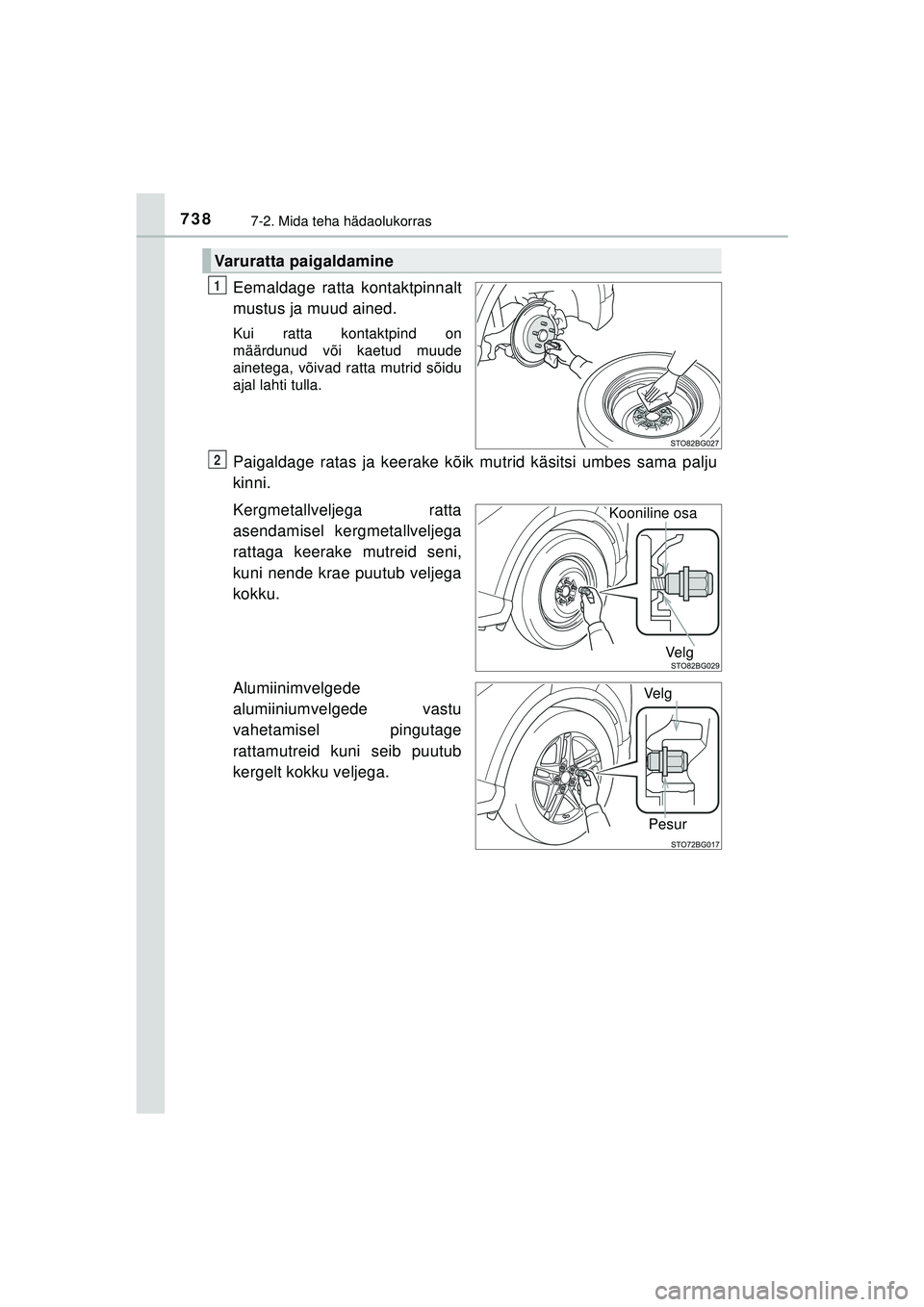

Eemaldage ratta kontaktpinnalt
mustus ja muud ained.
Kui ratta kontaktpind on
määrdunud või kaetud muude
ainetega, võivad ratta mutrid sõidu
ajal lahti tulla.
Paigaldage ratas ja keerake kõik mutrid käsitsi umbes sama palju
kinni.
Kergmetallveljega ratta
asendamisel kergmetallveljega
rattaga keerake mutreid seni,
kuni nende krae puutub veljega
kokku.
Alumiinimvelgede
alumiiniumvelgede vastu
vahetamisel pingutage
rattamutreid kuni seib puutub
kergelt kokku veljega.
Varuratta paigaldamine
1
2
Kooniline osaVe l g
Pesur
Ve l g
C-HR_HV_OM_Europe_OM10720EE.book Page 738 Thursday, March 3, 2022 7:55 AM

7397-2. Mida teha hädaolukorras
C-HR_HV_OM_Europe_OM10720EE
7
Hädaolukorras

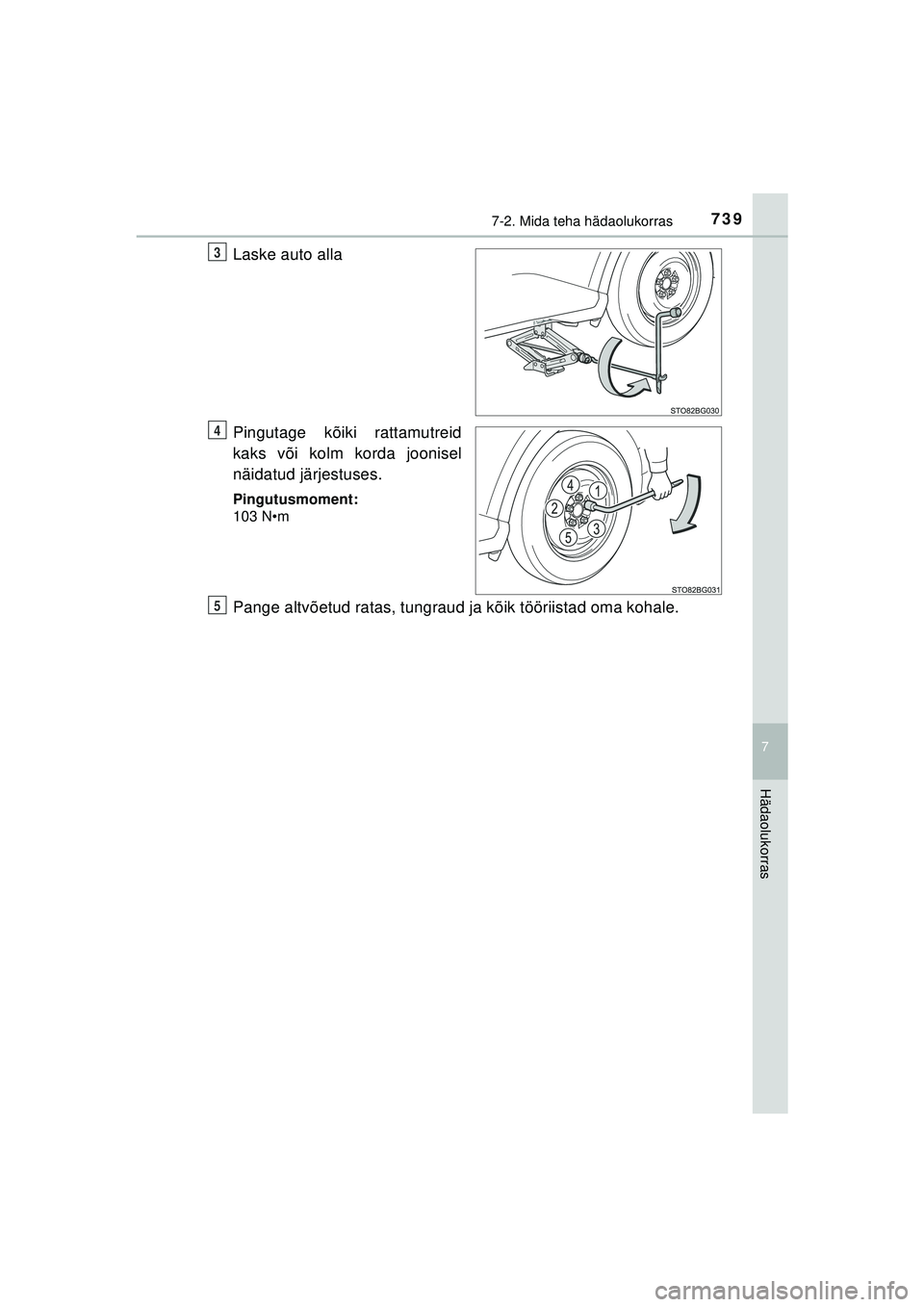

Laske auto alla
Pingutage kõiki rattamutreid
kaks või kolm korda joonisel
näidatud järjestuses.
Pingutusmoment:
103 N•m
Pange altvõetud ratas, tungraud ja kõik tööriistad oma kohale.
3
4
5
