TOYOTA C-HR 2022 Kasutusjuhend (in Estonian)

7607-2. Mida teha hädaolukorras
C-HR_HV_OM_Europe_OM10720EE

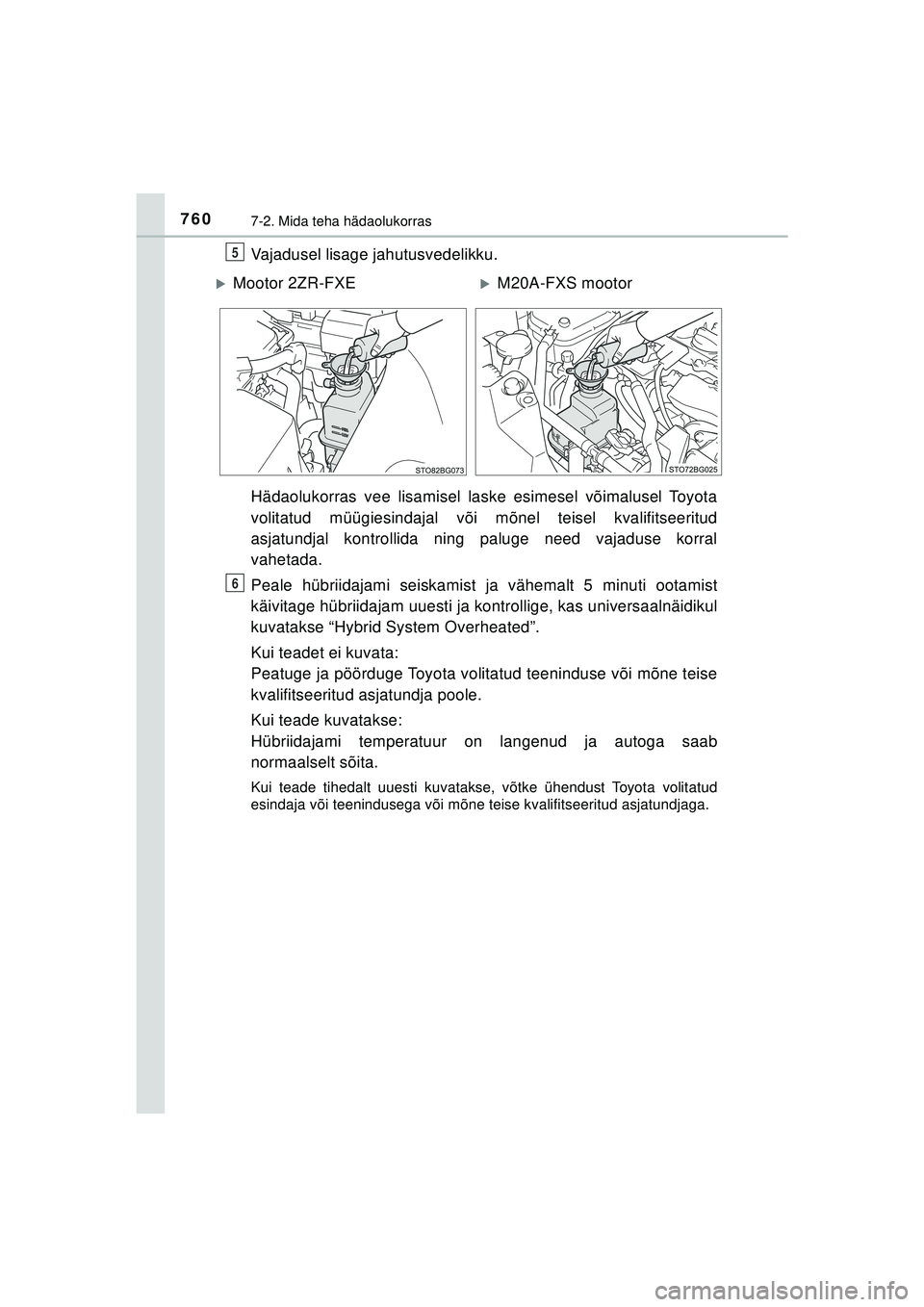

Vajadusel lisage jahutusvedelikku.
Hädaolukorras vee lisamisel laske esimesel võimalusel Toyota
volitatud müügiesindajal või mõnel teisel kvalifitseeritud
asjatundjal kontrollida ning paluge need vajaduse korral
vahetada.
Peale hübriidajami seiskamist ja vähemalt 5 minuti ootamist
käivitage hübriidajam uuesti ja kontrollige, kas universaalnäidikul
kuvatakse “Hybrid System Overheated”.
Kui teadet ei kuvata:
Peatuge ja pöörduge Toyota volitatud teeninduse või mõne teise
kvalifitseeritud asjatundja poole.
Kui teade kuvatakse:
Hübriidajami temperatuur on langenud ja autoga saab
normaalselt sõita.
Kui teade tihedalt uuesti kuvatakse, võtke ühendust Toyota volitatud
esindaja või teenindusega või mõne teise kvalifitseeritud asjatundjaga.
5
XMootor 2ZR-FXEXM20A-FXS mootor
6
C-HR_HV_OM_Europe_OM10720EE.book Page 760 Thursday, March 3, 2022 7:55 AM

7617-2. Mida teha hädaolukorras
C-HR_HV_OM_Europe_OM10720EE
7
Hädaolukorras

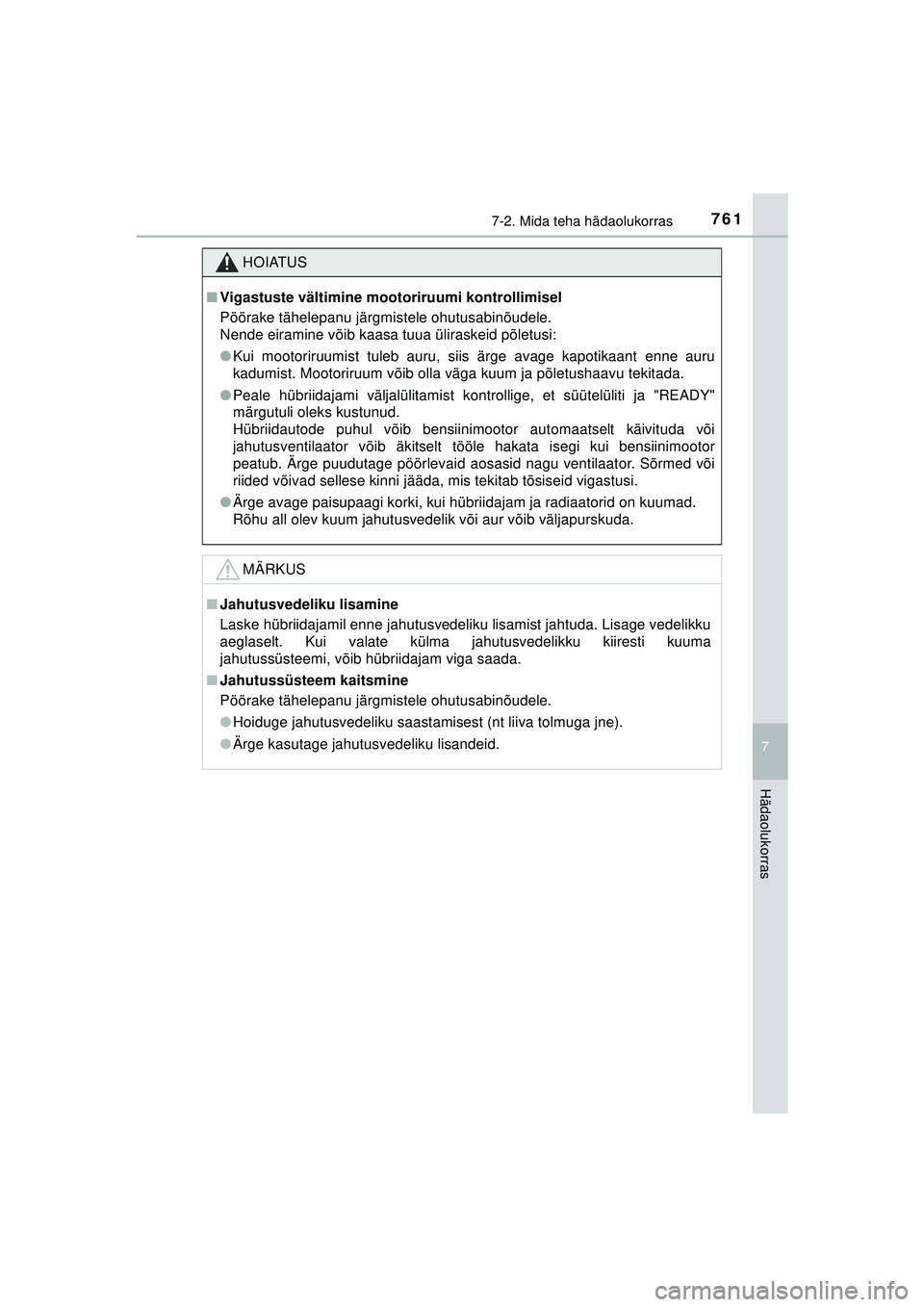

HOIATUS
■Vigastuste vältimine mootoriruumi kontrollimisel
Pöörake tähelepanu järgmistele ohutusabinõudele.
Nende eiramine võib kaasa tuua üliraskeid põletusi:
●Kui mootoriruumist tuleb auru, siis ärge avage kapotikaant enne auru
kadumist. Mootoriruum võib olla väga kuum ja põletushaavu tekitada.
● Peale hübriidajami väljalülitamist kontrollige, et süütelüliti ja "READY"
märgutuli oleks kustunud.
Hübriidautode puhul võib bensiinimootor automaatselt käivituda või
jahutusventilaator võib äkitselt tööle hakata isegi kui bensiinimootor
peatub. Ärge puudutage pöörlevaid aosasid nagu ventilaator. Sõrmed või
riided võivad sellese kinni jääda, mis tekitab tõsiseid vigastusi.
● Ärge avage paisupaagi korki, kui hübriidajam ja radiaatorid on kuumad.
Rõhu all olev kuum jahutusvedelik või aur võib väljapurskuda.
MÄRKUS
■ Jahutusvedeliku lisamine
Laske hübriidajamil enne jahutusvedeliku lisamist jahtuda. Lisage vedelikku
aeglaselt. Kui valate külma jahutusvedelikku kiiresti kuuma
jahutussüsteemi, võib hübriidajam viga saada.
■ Jahutussüsteem kaitsmine
Pöörake tähelepanu järgmistele ohutusabinõudele.
●Hoiduge jahutusvedeliku saastamisest (nt liiva tolmuga jne).
● Ärge kasutage jahutusvedeliku lisandeid.
C-HR_HV_OM_Europe_OM10720EE.book Page 761 Thursday, March 3, 2022 7:55 AM

7627-2. Mida teha hädaolukorras
C-HR_HV_OM_Europe_OM10720EE

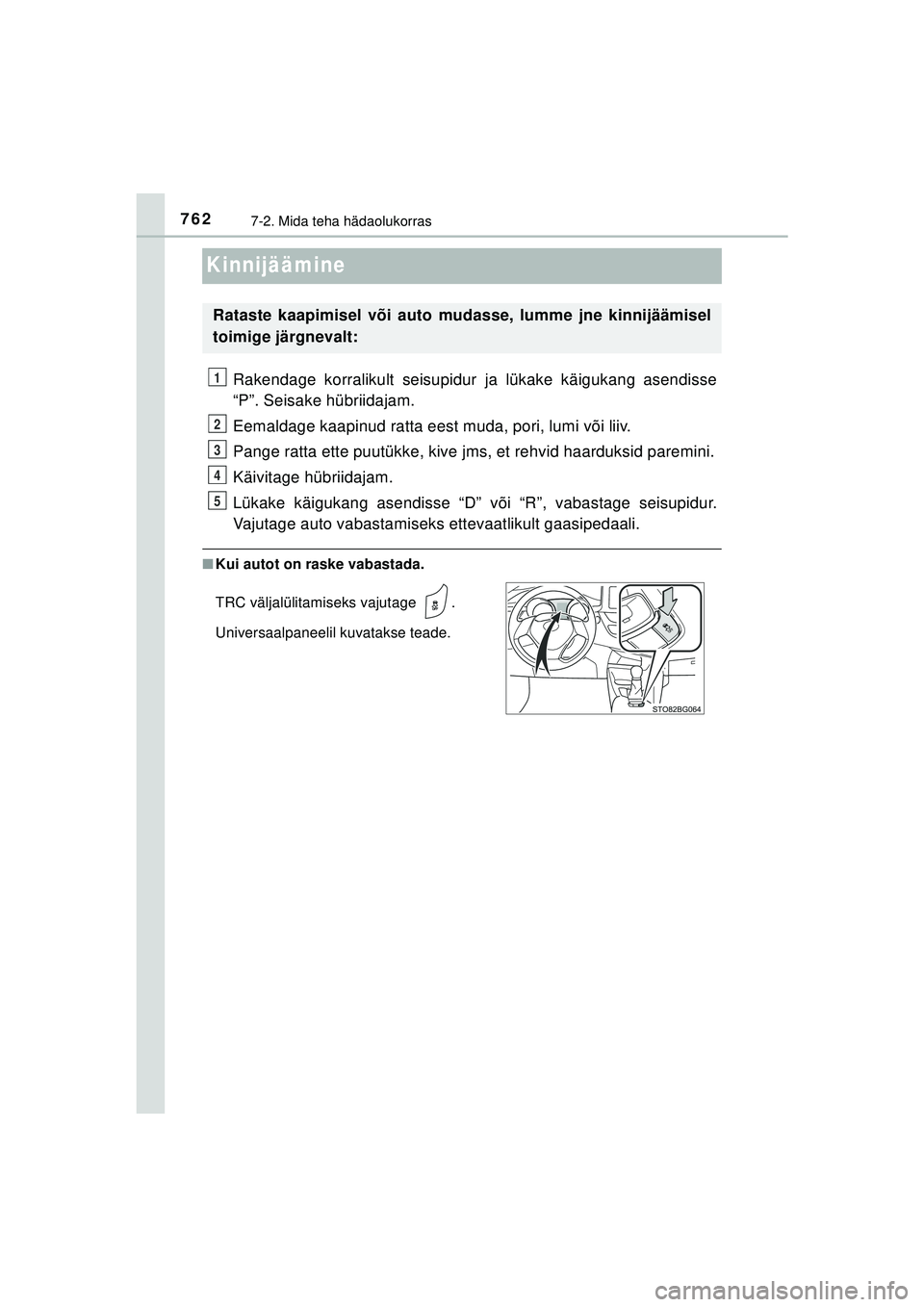

Kinnijäämine
Rakendage korralikult seisupidur ja lükake käigukang asendisse
“P”. Seisake hübriidajam.
Eemaldage kaapinud ratta eest muda, pori, lumi või liiv.
Pange ratta ette puutükke, kive jms, et rehvid haarduksid paremini.
Käivitage hübriidajam.
Lükake käigukang asendisse “D” või “R”, vabastage seisupidur.
Vajutage auto vabastamiseks ettevaatlikult gaasipedaali.
■Kui autot on raske vabastada.
Rataste kaapimisel või auto mudasse, lumme jne kinnijäämisel
toimige järgnevalt:
TRC väljalülitamiseks vajutage .
Universaalpaneelil kuvatakse teade.
1
2
3
4
5
C-HR_HV_OM_Europe_OM10720EE.book Page 762 Thursday, March 3, 2022 7:55 AM

7637-2. Mida teha hädaolukorras
C-HR_HV_OM_Europe_OM10720EE
7
Hädaolukorras

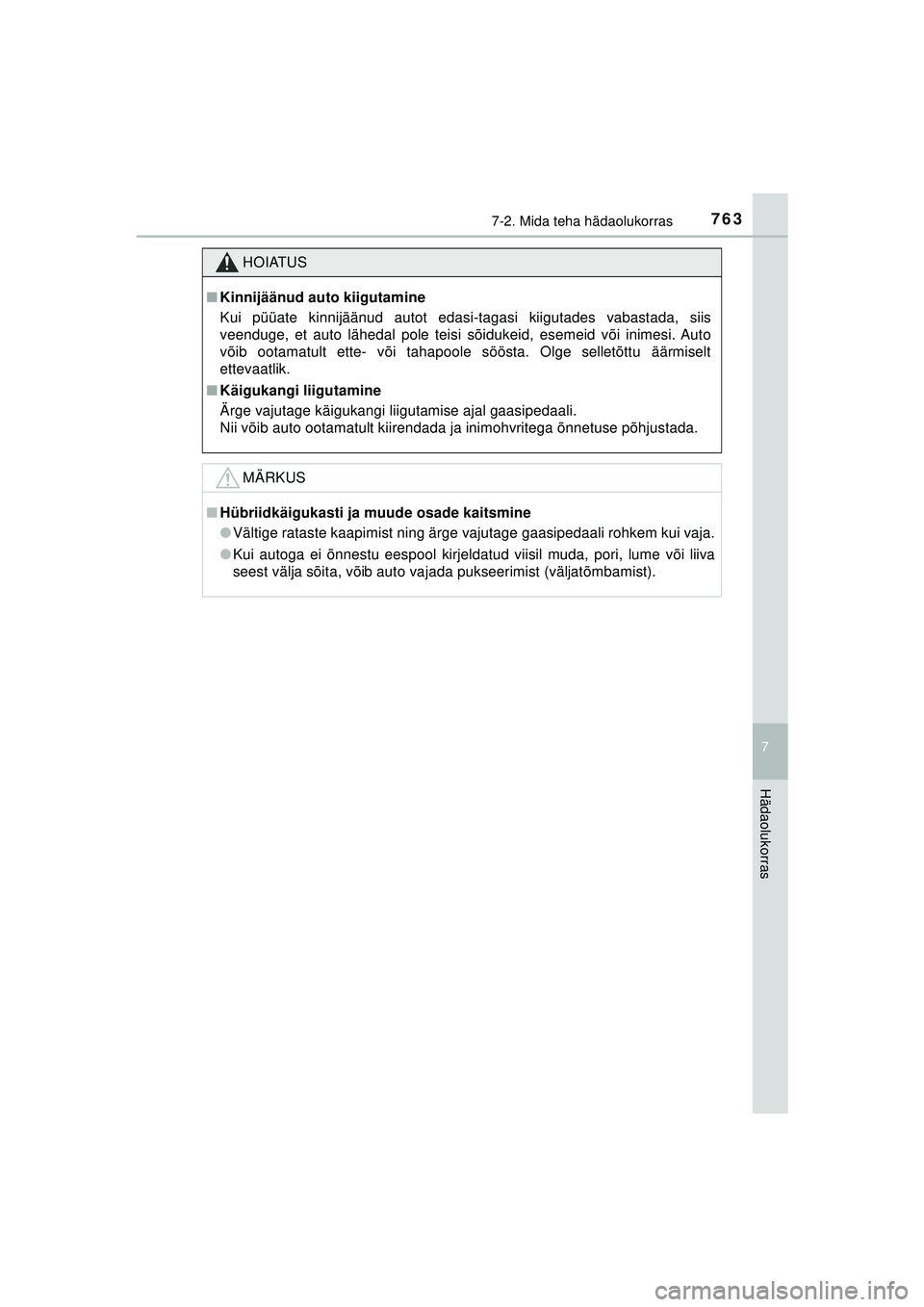

HOIATUS
■Kinnijäänud auto kiigutamine
Kui püüate kinnijäänud autot edasi-tagasi kiigutades vabastada, siis
veenduge, et auto lähedal pole teisi sõidukeid, esemeid või inimesi. Auto
võib ootamatult ette- või tahapoole söösta. Olge selletõttu äärmiselt
ettevaatlik.
■ Käigukangi liigutamine
Ärge vajutage käigukangi liigutamise ajal gaasipedaali.
Nii võib auto ootamatult kiirendada ja inimohvritega õnnetuse põhjustada.
MÄRKUS
■Hübriidkäigukasti ja muude osade kaitsmine
●Vältige rataste kaapimist ning ärge vajutage gaasipedaali rohkem kui vaja.
● Kui autoga ei õnnestu eespool kirjeldatud viisil muda, pori, lume või liiva
seest välja sõita, võib auto va jada pukseerimist (väljatõmbamist).
C-HR_HV_OM_Europe_OM10720EE.book Page 763 Thursday, March 3, 2022 7:55 AM

7647-2. Mida teha hädaolukorras
C-HR_HV_OM_Europe_OM10720EE
C-HR_HV_OM_Europe_OM10720EE.book Page 764 Thursday, March 3, 2022 7:55 AM

765

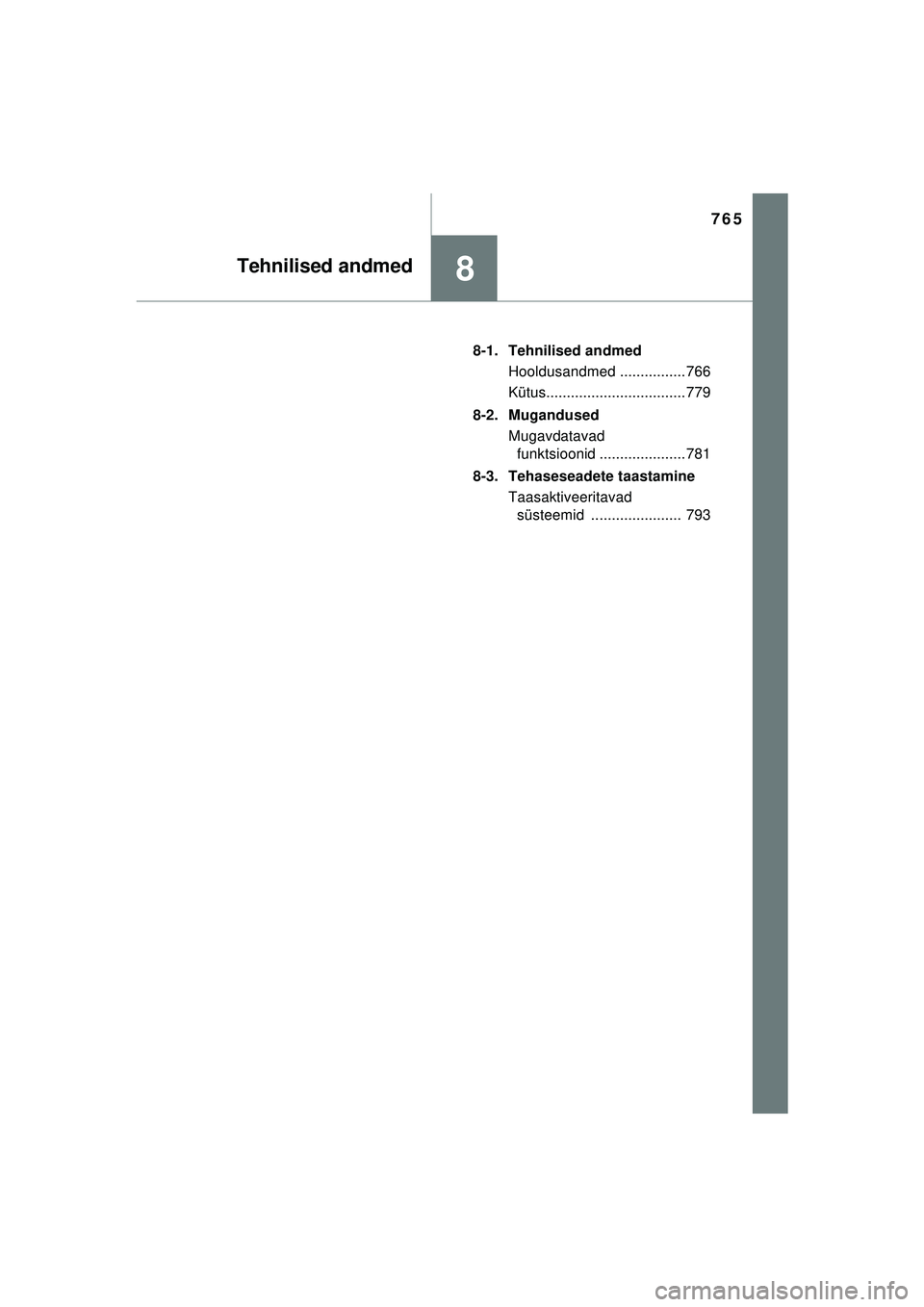

8Tehnilised andmed
C-HR_HV_OM_Europe_OM10720EE8-1. Tehnilised andmed
Hooldusandm ed ................ 766
Kütus.................................. 779
8-2. Mugandused Mugavdatavad funktsioon id ..................... 781
8-3. Tehaseseadete taastamine Taasaktiveeritavad süsteemid ...................... 793
C-HR_HV_OM_Europe_OM10720EE.book Page 765 Thursday, March 3, 2022 7:55 AM

7668-1. Tehnilised andmed
C-HR_HV_OM_Europe_OM10720EE

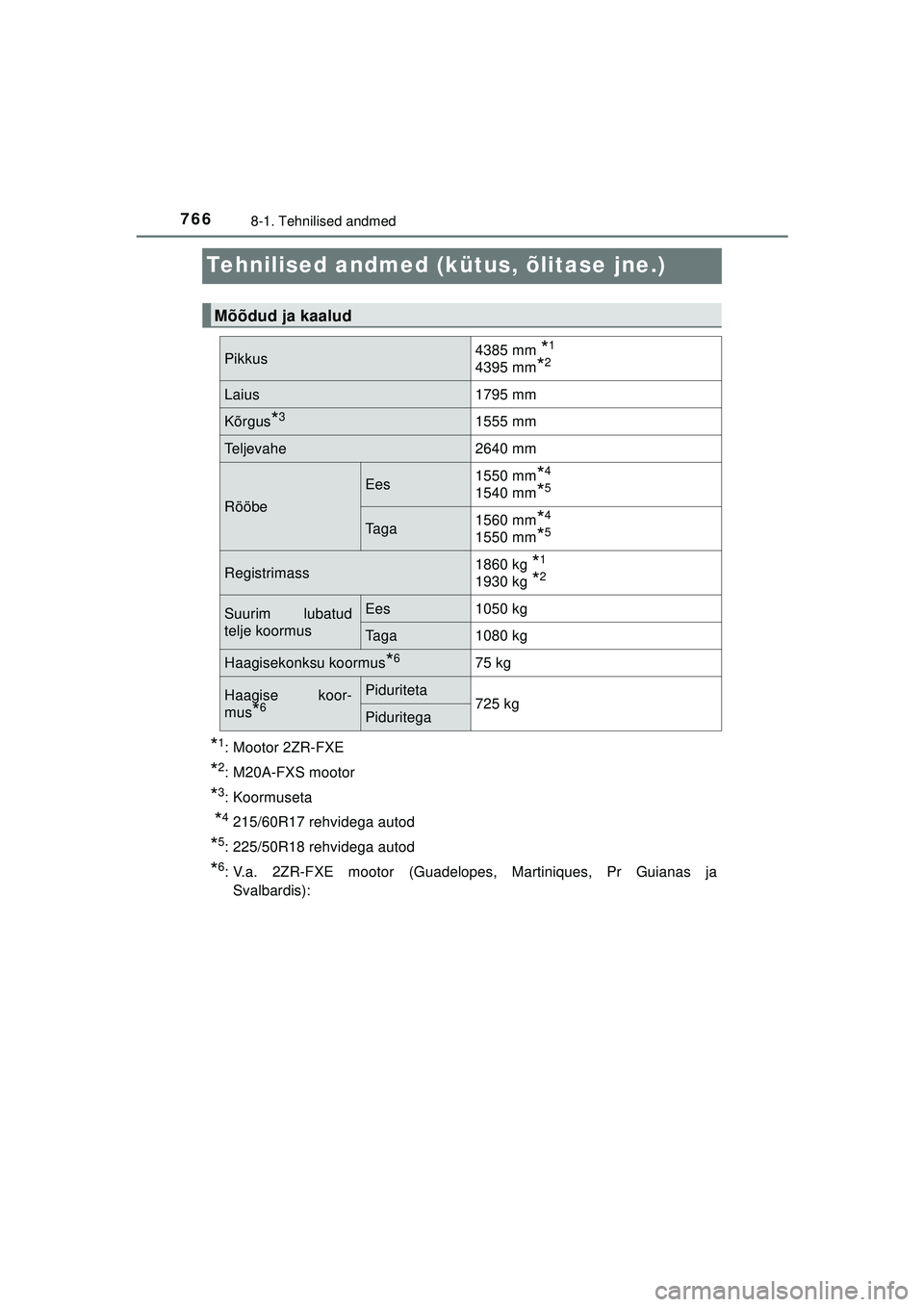

Tehnilised andmed (kütus, õlitase jne.)
*1: Mootor 2ZR-FXE
*2: M20A-FXS mootor
*3: Koormuseta
*4215/60R17 rehvidega autod
*5: 225/50R18 rehvidega autod
*6: V.a. 2ZR-FXE mootor (Guadelopes, Martiniques, Pr Guianas jaSvalbardis):
Mõõdud ja kaalud
Pikkus4385 mm *1
4395 mm*2
Laius1795 mm
Kõrgus*31555 mm
Teljevahe2640 mm
Rööbe
Ees1550 mm*4
1540 mm*5
Taga1560 mm*4
1550 mm*5
Registrimass1860 kg *1
1930 kg *2
Suurim lubatud
telje koormusEes1050 kg
Taga1080 kg
Haagisekonksu koormus*675 kg
Haagise koor-
mus
*6
Piduriteta725 kgPiduritega
C-HR_HV_OM_Europe_OM10720EE.book Page 766 Thursday, March 3, 2022 7:55 AM

7678-1. Tehnilised andmed
C-HR_HV_OM_Europe_OM10720EE
8
Spetsifikatsioonid

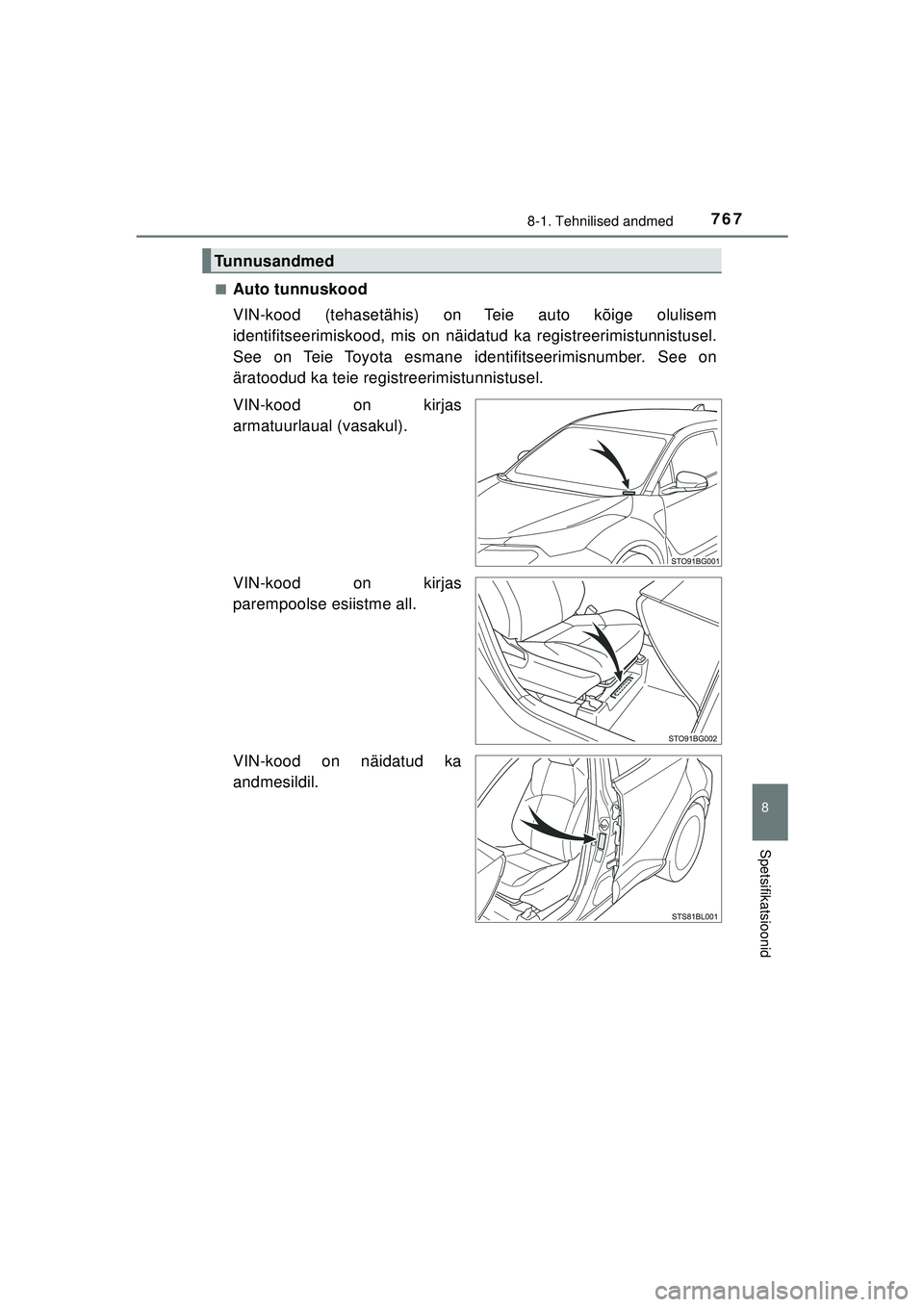

■Auto tunnuskood
VIN-kood (tehasetähis) on Teie auto kõige olulisem
identifitseerimiskood, mis on näidatud ka registreerimistunnistusel.
See on Teie Toyota esmane identifitseerimisnumber. See on
äratoodud ka teie registreerimistunnistusel.
VIN-kood on kirjas
armatuurlaual (vasakul).
VIN-kood on kirjas
parempoolse esiistme all.
VIN-kood on näidatud ka
andmesildil.
Tunnusandmed
C-HR_HV_OM_Europe_OM10720EE.book Page 767 Thursday, March 3, 2022 7:55 AM

7688-1. Tehnilised andmed
C-HR_HV_OM_Europe_OM10720EE■

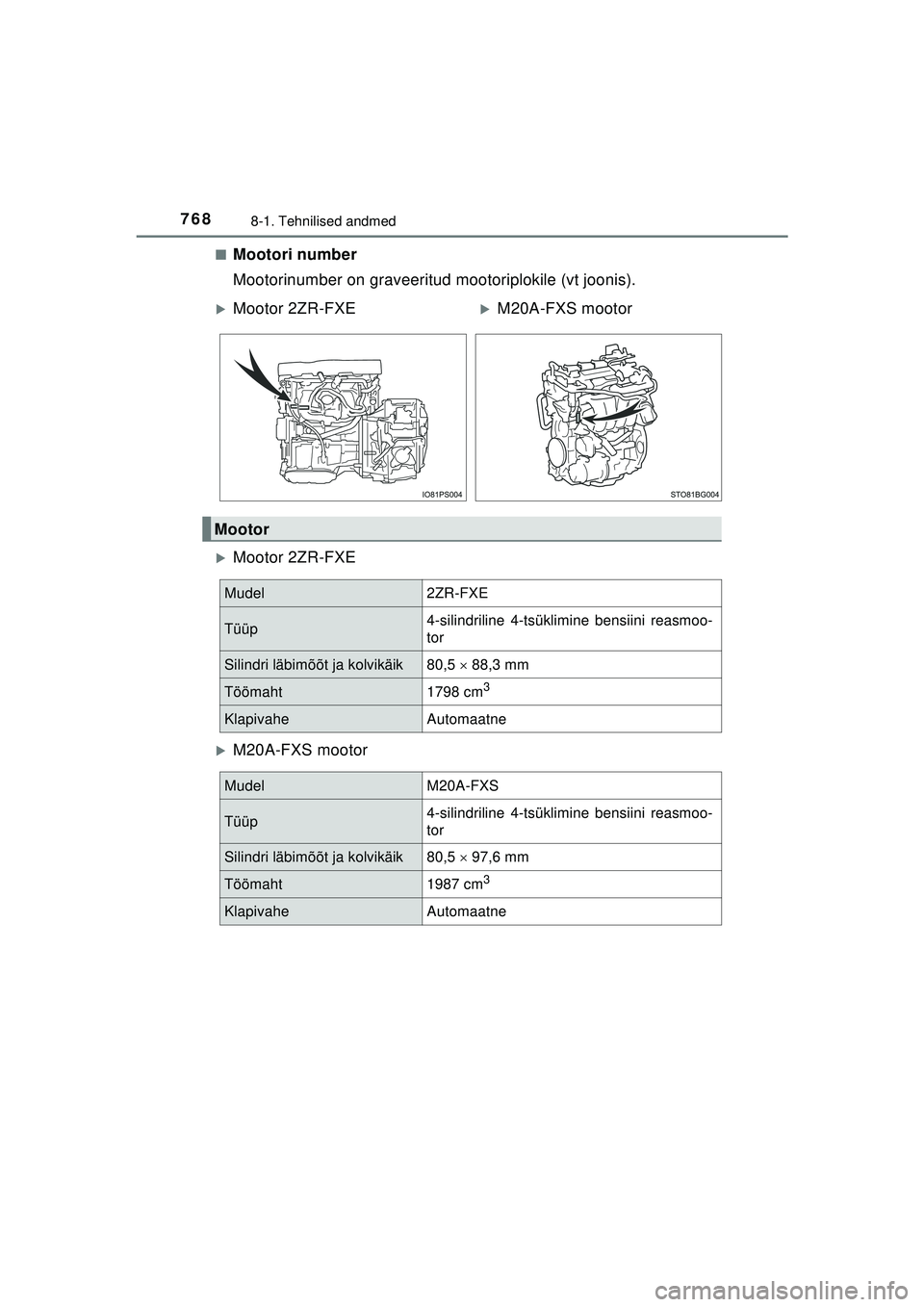

Mootori number
Mootorinumber on graveeritud mootoriplokile (vt joonis).
XMootor 2ZR-FXE
XM20A-FXS mootor
XMootor 2ZR-FXEXM20A-FXS mootor
Mootor
Mudel2ZR-FXE
Tüüp4-silindriline 4-tsüklimine bensiini reasmoo-
tor
Silindri läbimõõt ja kolvikäik80,5
 88,3 mm
Töömaht1798 cm3
KlapivaheAutomaatne
MudelM20A-FXS
Tüüp4-silindriline 4-tsüklimine bensiini reasmoo-
tor
Silindri läbimõõt ja kolvikäik80,5  97,6 mm
Töömaht1987 cm3
KlapivaheAutomaatne
C-HR_HV_OM_Europe_OM10720EE.book Page 768 Thursday, March 3, 2022 7:55 AM

7698-1. Tehnilised andmed
C-HR_HV_OM_Europe_OM10720EE
8
Spetsifikatsioonid

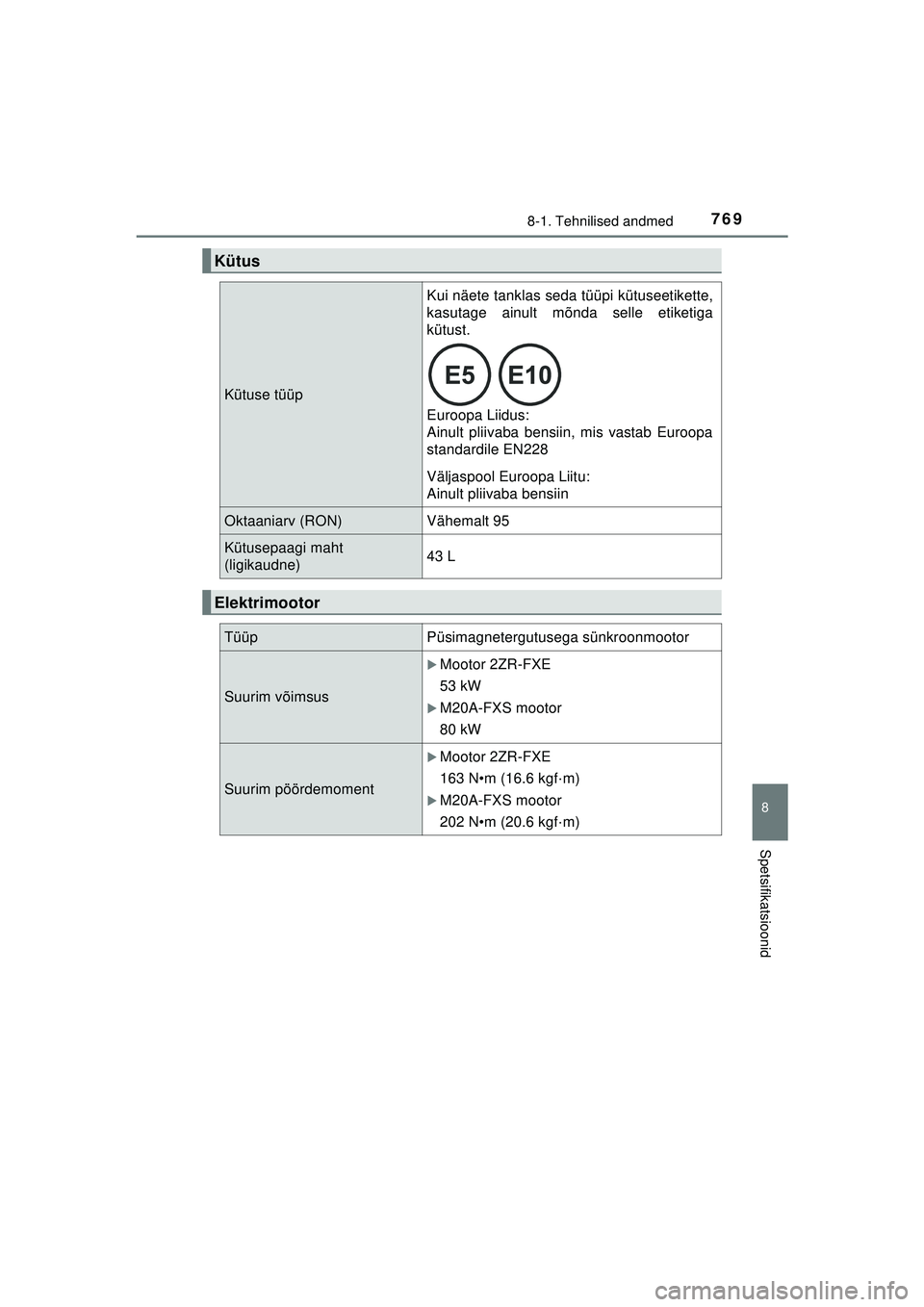

Kütus
Kütuse tüüp
Kui näete tanklas seda tüüpi kütuseetikette,
kasutage ainult mõnda selle etiketiga
kütust.
Euroopa Liidus:
Ainult pliivaba bensiin, mis vastab Euroopa
standardile EN228
Väljaspool Euroopa Liitu:
Ainult pliivaba bensiin
Oktaaniarv (RON)Vähemalt 95
Kütusepaagi maht
(ligikaudne)43 L
Elektrimootor
TüüpPüsimagnetergutusega sünkroonmootor
Suurim võimsus
XMootor 2ZR-FXE
53 kW
XM20A-FXS mootor
80 kW
Suurim pöördemoment
XMootor 2ZR-FXE
163 N•m (16.6 kgf·m)
XM20A-FXS mootor
202 N•m (20.6 kgf·m)
C-HR_HV_OM_Europe_OM10720EE.book Page 769 Thursday, March 3, 2022 7:55 AM
