akkumulátor TOYOTA C-HR 2022 Kezelési útmutató (in Hungarian)

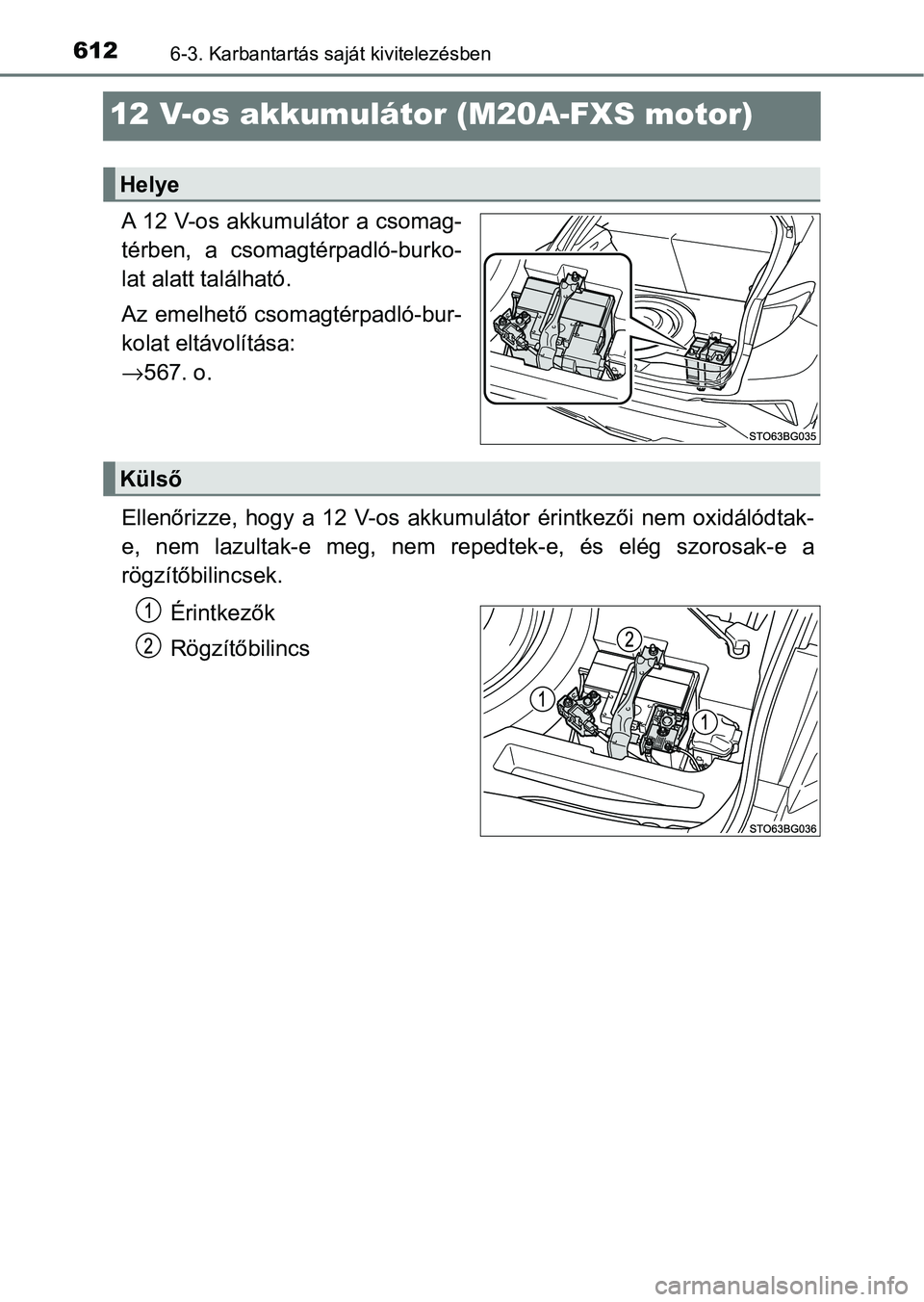

6126-3. Karbantartás saját kivitelezésben
12 V-os akkumulátor (M20A-FXS motor)
A 12 V-os akkumulátor a csomag-
térben, a csomagtérpadló-burko-
lat alatt található.
Az emelhető csomagtérpadló-bur-
kolat eltávolítása:
→567. o.
Ellenőrizze, hogy a 12 V-os akku mulátor érintkezői nem oxidálódtak-
e, nem lazultak-e meg, nem re pedtek-e, és elég szorosak-e a
rögzítőbilincsek.
Érintkezők
Rögzítőbilincs
Helye
Külső

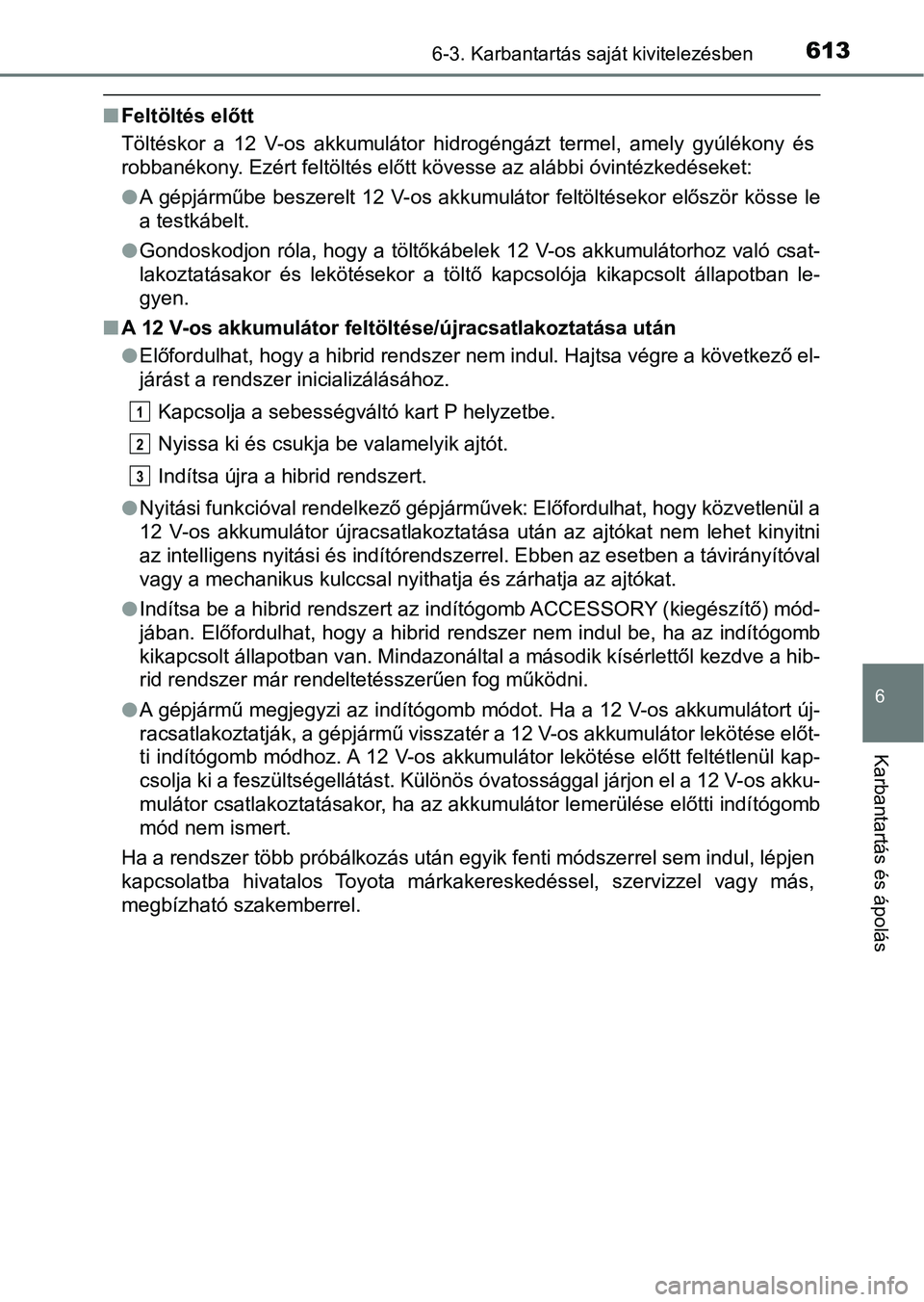

6136-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
nFeltöltés előtt
Töltéskor a 12 V-os akkumulátor hidrogéngázt termel, amely gyúl ékony és
robbanékony. Ezért feltöltés előtt kövesse az alábbi óvintézked éseket:
l A gépjárműbe beszerelt 12 V-os akkumulátor feltöltésekor előszö r kösse le
a testkábelt.
l Gondoskodjon róla, hogy a töltőkábelek 12 V-os akkumulátorhoz való csat-
lakoztatásakor és lekötésekor a töltő kapcsolója kikapcsolt áll apotban le-
gyen.
n A 12 V-os akkumulátor feltöltése/újracsatlakoztatása után
lElőfordulhat, hogy a hibrid rendszer nem indul. Hajtsa végre a következő el-
járást a rendszer inicializálásához.
Kapcsolja a sebességváltó kart P helyzetbe.
Nyissa ki és csukja be valamelyik ajtót.
Indítsa újra a hibrid rendszert.
l Nyitási funkcióval rendelkező gépjárművek: Előfordulhat, hogy közvetlenül a
12 V-os akkumulátor újracsatlakoztatása után az ajtókat nem leh et kinyitni
az intelligens nyitási és indítórendszerrel. Ebben az esetben a távirányítóval
vagy a mechanikus kulccsal nyithatja és zárhatja az ajtókat.
l Indítsa be a hibrid rendszert az indítógomb ACCESSORY (kiegészí tő) mód-
jában. Előfordulhat, hogy a hibrid rendszer nem indul be, ha az indítógomb
kikapcsolt állapotban van. Mindazonáltal a második kísérlettől kezdve a hib-
rid rendszer már rendeltetésszerűen fog működni.
l A gépjármű megjegyzi az indítógomb módot. Ha a 12 V-os akkumulá tort új-
racsatlakoztatják, a gépjármű visszatér a 12 V-os akkumulátor l ekötése előt-
ti indítógomb módhoz. A 12 V-os akkumulátor lekötése előtt felt étlenül kap-
csolja ki a feszültségellátást. Különös óvatossággal járjon el a 12 V-os akku-
mulátor csatlakoztatásakor, ha az akkumulátor lemerülése előtti indítógomb
mód nem ismert.
Ha a rendszer több próbálkozás után egyik fenti módszerrel sem indul, lépjen
kapcsolatba hivatalos Toyota márkakereskedéssel, szervizzel vag y más,
megbízható szakemberrel.
1
2
3

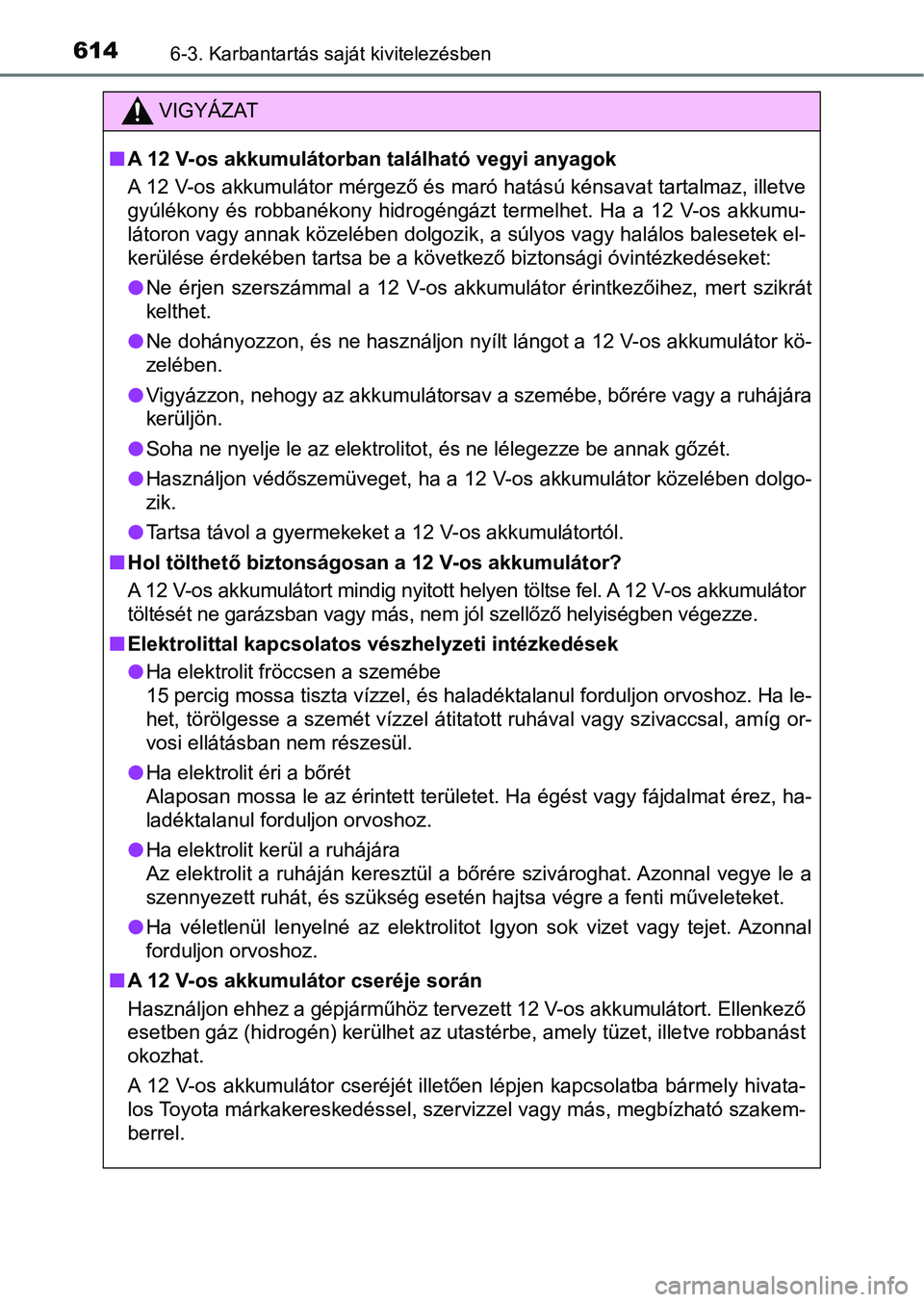

6146-3. Karbantartás saját kivitelezésben
VIGYÁZAT
nA 12 V-os akkumulátorban található vegyi anyagok
A 12 V-os akkumulátor mérgező és maró hatású kénsavat tartalmaz, illetve
gyúlékony és robbanékony hidrogéngázt termelhet. Ha a 12 V-os a kkumu-
látoron vagy annak közelében dolgozik, a súlyos vagy halálos ba lesetek el-
kerülése érdekében tartsa be a következő biztonsági óvintézkedé seket:
l Ne érjen szerszámmal a 12 V-os akkumulátor érintkezőihez, mert szikrát
kelthet.
l Ne dohányozzon, és ne használjon nyílt lángot a 12 V-os akkumul átor kö-
zelében.
l Vigyázzon, nehogy az akkumulátorsav a szemébe, bőrére vagy a ru hájára
kerüljön.
l Soha ne nyelje le az elektrolitot, és ne lélegezze be annak gőz ét.
l Használjon védőszemüveget, ha a 12 V-os akkumulátor közelében d olgo-
zik.
l Tartsa távol a gyermekeket a 12 V-os akkumulátortól.
n Hol tölthető biz tonságosan a 12 V-os akkumulátor?
A 12 V-os akkumulátort mindig nyitott helyen töltse fel. A 12 V -os akkumulátor
töltését ne garázsban vagy más, nem jól szellőző helyiségben vé gezze.
n Elektrolittal kapcsolatos vészhelyzeti intézkedések
lHa elektrolit fröccsen a szemébe
15 percig mossa tiszta vízzel, és haladéktalanul forduljon orvoshoz. Ha le-
het, törölgesse a szemét vízzel átitatott ruhával vagy szivaccs al, amíg or-
vosi ellátásban nem részesül.
l Ha elektrolit éri a bőrét
Alaposan mossa le az érintett területet. Ha égést vagy fájdalma t érez, ha-
ladéktalanul forduljon orvoshoz.
l Ha elektrolit kerül a ruhájára
Az elektrolit a ruháján keresztül a bőrére szivároghat. Azonnal vegye le a
szennyezett ruhát, és szükség esetén hajtsa végre a fenti műveleteket.
l Ha véletlenül lenyelné az elektrolitot Igyon sok vizet vagy tej et. Azonnal
forduljon orvoshoz.
n A 12 V-os akkumulátor cseréje során
Használjon ehhez a gépjárműhöz tervezett 12 V-os akkumulátort. Ellenkező
esetben gáz (hidrogén) kerülhet az utastérbe, amely tüzet, ille tve robbanást
okozhat.
A 12 V-os akkumulátor cseréjét illetően lépjen kapcsolatba bárm ely hivata-
los Toyota márkakereskedéssel, szervizzel vagy más, megbízható szakem-
berrel.

6156-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
FIGYELEM
nA 12 V-os akkumulátor feltöltésekor
Ha a hibrid rendszer működésben van, soha ne töltse a 12 V-os akkumulá-
tort. Ellenőrizze, hogy minden berendezés ki van-e kapcsolva.

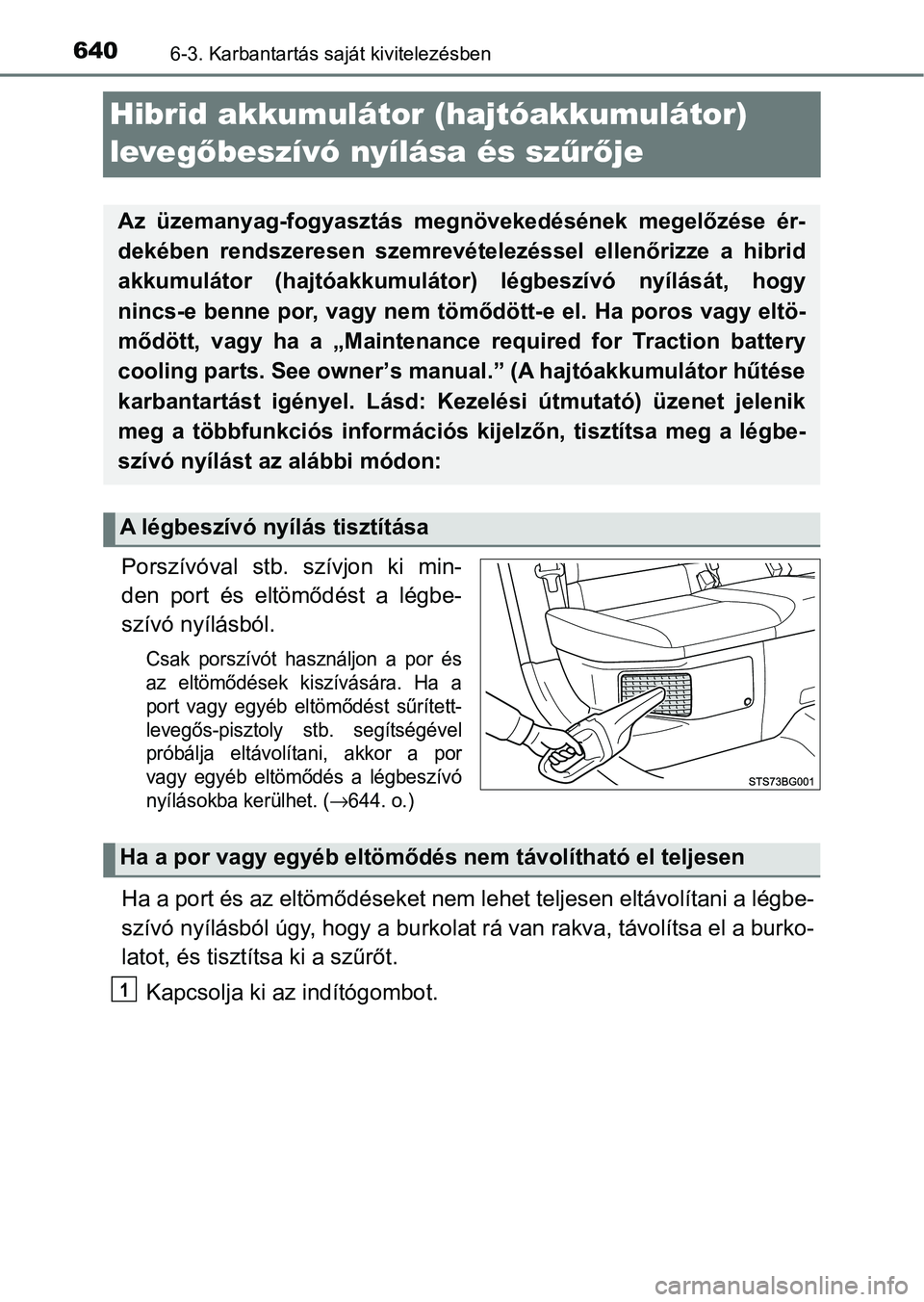

6406-3. Karbantartás saját kivitelezésben
Hibrid akkumulátor (hajtóakkumulátor)
levegő beszívó nyílása és sz űrő je
Porszívóval stb. szívjon ki min-
den port és eltömődést a légbe-
szívó nyílásból.
Csak porszívót használjon a por és
az eltömődések kiszívására. Ha a
port vagy egyéb eltömődést sűrített-
levegős-pisztoly stb. segítségével
próbálja eltávolítani, akkor a por
vagy egyéb eltömődés a légbeszívó
nyílásokba kerülhet. (
→644. o.)
Ha a port és az eltömődéseket nem lehet teljesen eltávolítani a légbe-
szívó nyílásból úgy, hogy a burko lat rá van rakva, távolítsa el a burko-
latot, és tisztítsa ki a szűrőt.
Kapcsolja ki a z indítógombot.
Az üzemanyag-fogyasztás megnövekedésének megelőzése ér-
dekében rendszeresen szemrevételezéssel ellenőrizze a hibrid
akkumulátor (hajtóakkumulátor) légbeszívó nyílását, hogy
nincs-e benne por, vagy nem töm ődött-e el. Ha poros vagy eltö-
mődött, vagy ha a „Maintenance required for Traction battery
cooling parts. See owner’s manual.” (A hajtóakkumulátor hűtése
karbantartást igényel. Lásd: Kezelési útmutató) üzenet jelenik
meg a többfunkciós információs k ijelzőn, tisztítsa meg a légbe-
szívó nyílást az alábbi módon:
A légbeszívó nyílás tisztítása
Ha a por vagy egyéb eltömődés nem távolítható el teljesen
1

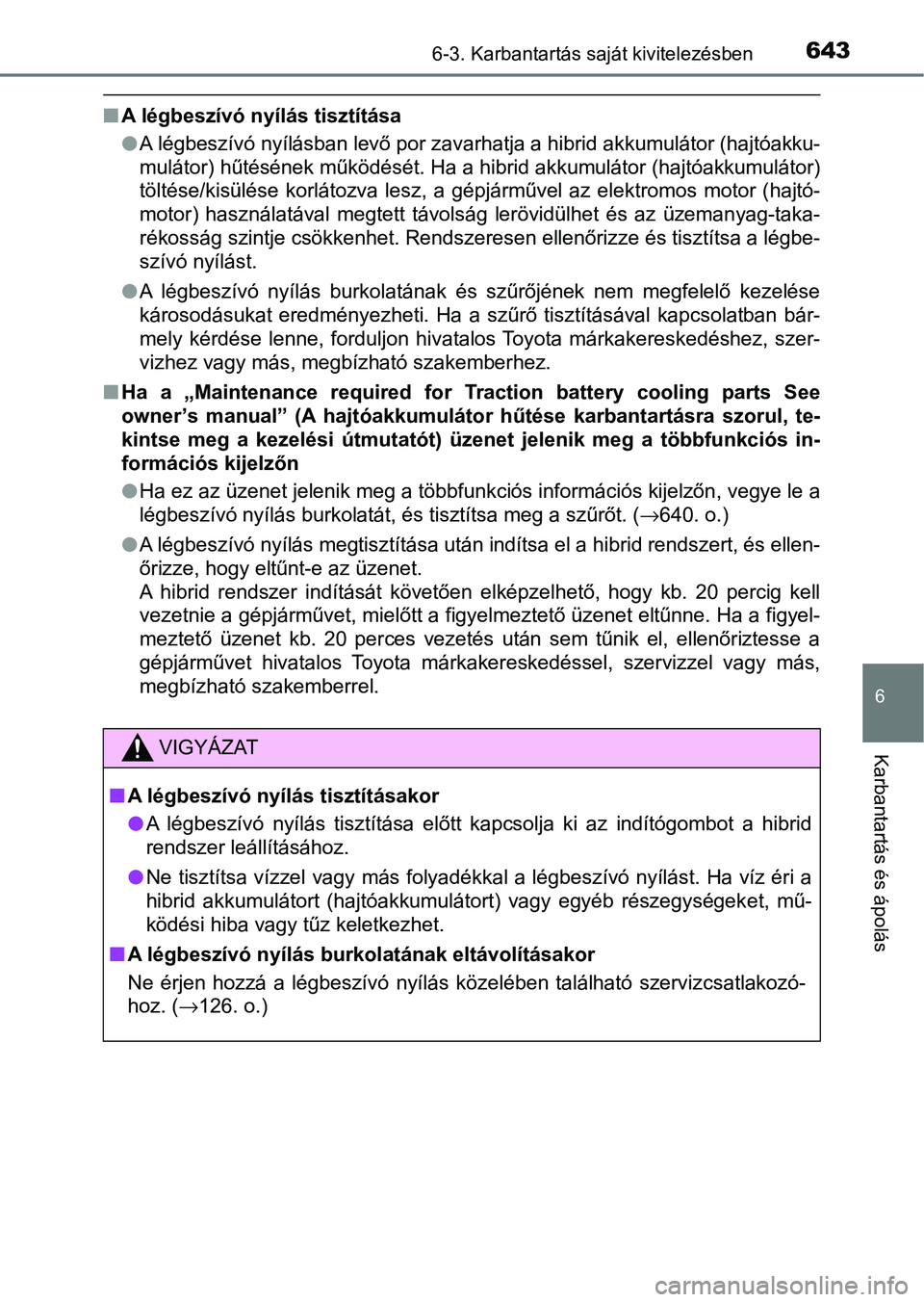

6436-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
nA légbeszívó nyílás tisztítása
lA légbeszívó nyílásban levő por zavarhatja a hibrid akkumulátor (hajtóakku-
mulátor) hűtésének működését. Ha a hibrid akkumulátor (hajtóakk umulátor)
töltése/kisülése korlátozva lesz, a gépjárművel az elektromos m otor (hajtó-
motor) használatával megtett távolság lerövidülhet és az üzeman yag-taka-
rékosság szintje csökkenhet. Rendszeresen ellenőrizze és tisztí tsa a légbe-
szívó nyílást.
l A légbeszívó nyílás burkolatának és szűrőjének nem megfelelő ke zelése
károsodásukat eredményezheti. Ha a szűrő tisztításával kapcsola tban bár-
mely kérdése lenne, forduljon hivatalos Toyota márkakereskedéshez, szer-
vizhez vagy más, megbízható szakemberhez.
n Ha a „Maintenance required for Traction battery cooling parts S ee
owner’s manual” (A hajtóakkumulátor hűtése karbantartásra szoru l, te-
kintse meg a kezelési útmutatót) üzenet jelenik meg a többfunkciós in-
formációs kijelzőn
l Ha ez az üzenet jelenik meg a többfunkciós információs kijelzőn , vegye le a
légbeszívó nyílás burkolatát, és tisztítsa meg a szűrőt. ( →640. o.)
l A légbeszívó nyílás megtisztítása után indítsa el a hibrid rend szert, és ellen-
őrizze, hogy eltűnt-e az üzenet.
A hibrid rendszer indítását követően elképzelhető, hogy kb. 20 percig kell
vezetnie a gépjárművet, mielőtt a figyelmeztető üzenet eltűnne. Ha a figyel-
meztető üzenet kb. 20 perces vezetés után sem tűnik el, ellenőr iztesse a
gépjárművet hivatalos Toyota márkakereskedéssel, szervizzel vag y más,
megbízható szakemberrel.
VIGYÁZAT
n A légbeszívó nyílás tisztításakor
lA légbeszívó nyílás tisztítása előtt kapcsolja ki az indítógomb ot a hibrid
rendszer leállításához.
l Ne tisztítsa vízzel vagy más folyadékkal a légbeszívó nyílást. Ha víz éri a
hibrid akkumulátort (hajtóakkumulátort) vagy egyéb részegységek et, mű-
ködési hiba vagy tűz keletkezhet.
n A légbeszívó nyílás burkolatának eltávolításakor
Ne érjen hozzá a légbeszívó nyílás közelében található szervizc satlakozó-
hoz. ( →126. o.)

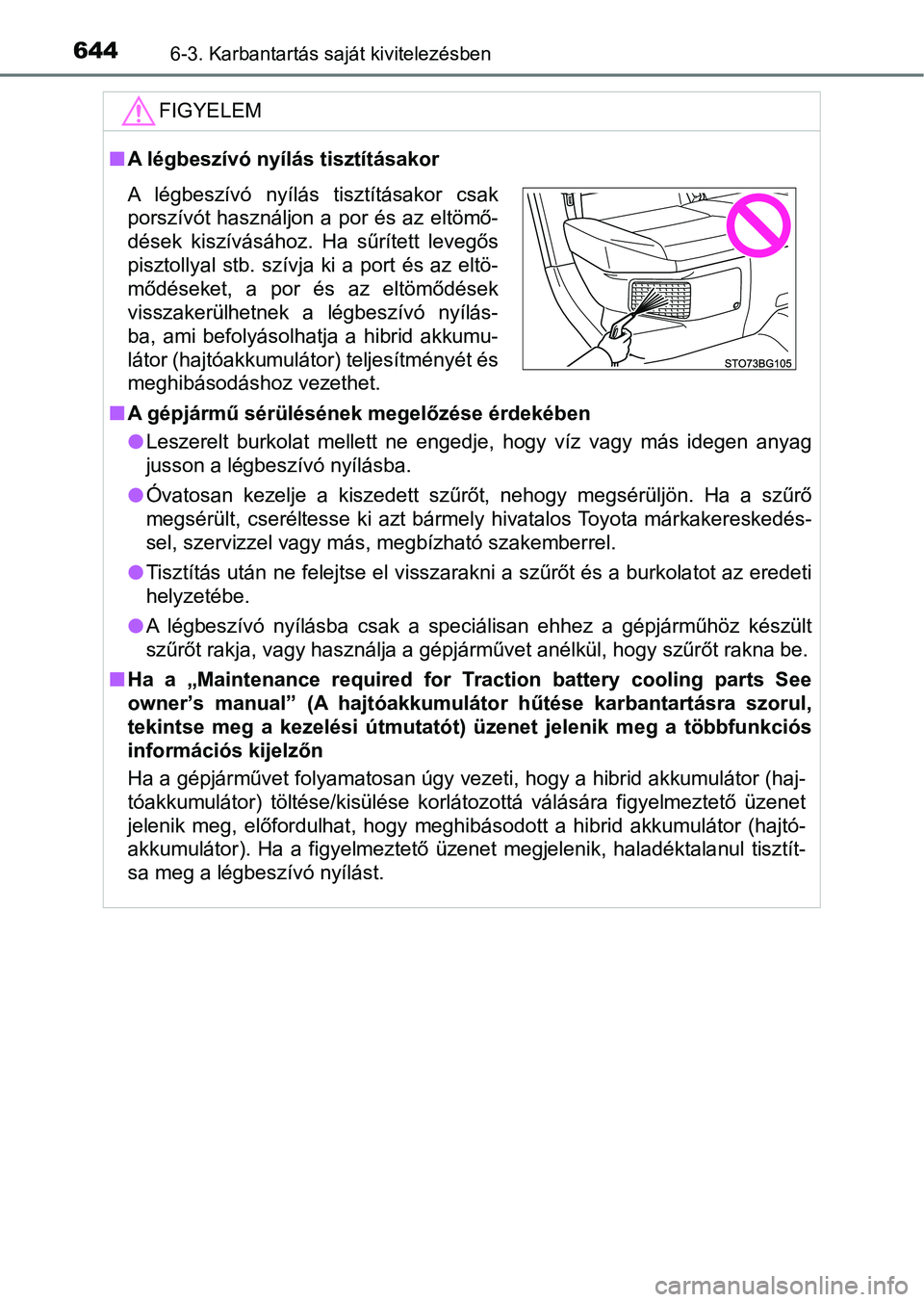

6446-3. Karbantartás saját kivitelezésben
FIGYELEM
nA légbeszívó nyílás tisztításakor
n A gépjármű sérülésének megelőzése érdekében
lLeszerelt burkolat mellett ne engedje, hogy víz vagy más idegen anyag
jusson a légbeszívó nyílásba.
l Óvatosan kezelje a kiszedett szűrőt, nehogy megsérüljön. Ha a s zűrő
megsérült, cseréltesse ki azt bármely hivatalos Toyota márkaker eskedés-
sel, szervizzel vagy más, megbízható szakemberrel.
l Tisztítás után ne felejtse el visszarakni a szűrőt és a burkola tot az eredeti
helyzetébe.
l A légbeszívó nyílásba csak a speciálisan ehhez a gépjárműhöz ké szült
szűrőt rakja, vagy használja a gépjárművet anélkül, hogy szűrőt rakna be.
n Ha a „Maintenance required for T raction battery cooling parts See
owner’s manual” (A hajtóakkumulá tor hűtése karbantartásra szorul,
tekintse meg a kezelési útmutatót) üzenet jelenik meg a többfun kciós
információs kijelzőn
Ha a gépjárművet folyamatosan úgy vezeti, hogy a hibrid akkumul átor (haj-
tóakkumulátor) töltése/kisülése korlátozottá válására figyelmeztető üzenet
jelenik meg, előfordulhat, hogy meghibásodott a hibrid akkumulátor (hajtó-
akkumulátor). Ha a figyelmeztető üzenet megjelenik, haladéktala nul tisztít-
sa meg a légbeszívó nyílást.
A légbeszívó nyílás tisztításakor csak
porszívót használjon a por és az eltömő-
dések kiszívásához. Ha sűrített levegős
pisztollyal stb. szívja ki a port és az eltö-
mődéseket, a por és az eltömődések
visszakerülhetnek a légbeszívó nyílás-
ba, ami befolyásolhatja a hibrid akkumu-
látor (hajtóakkumulátor) teljesítményét és
meghibásodáshoz vezethet.

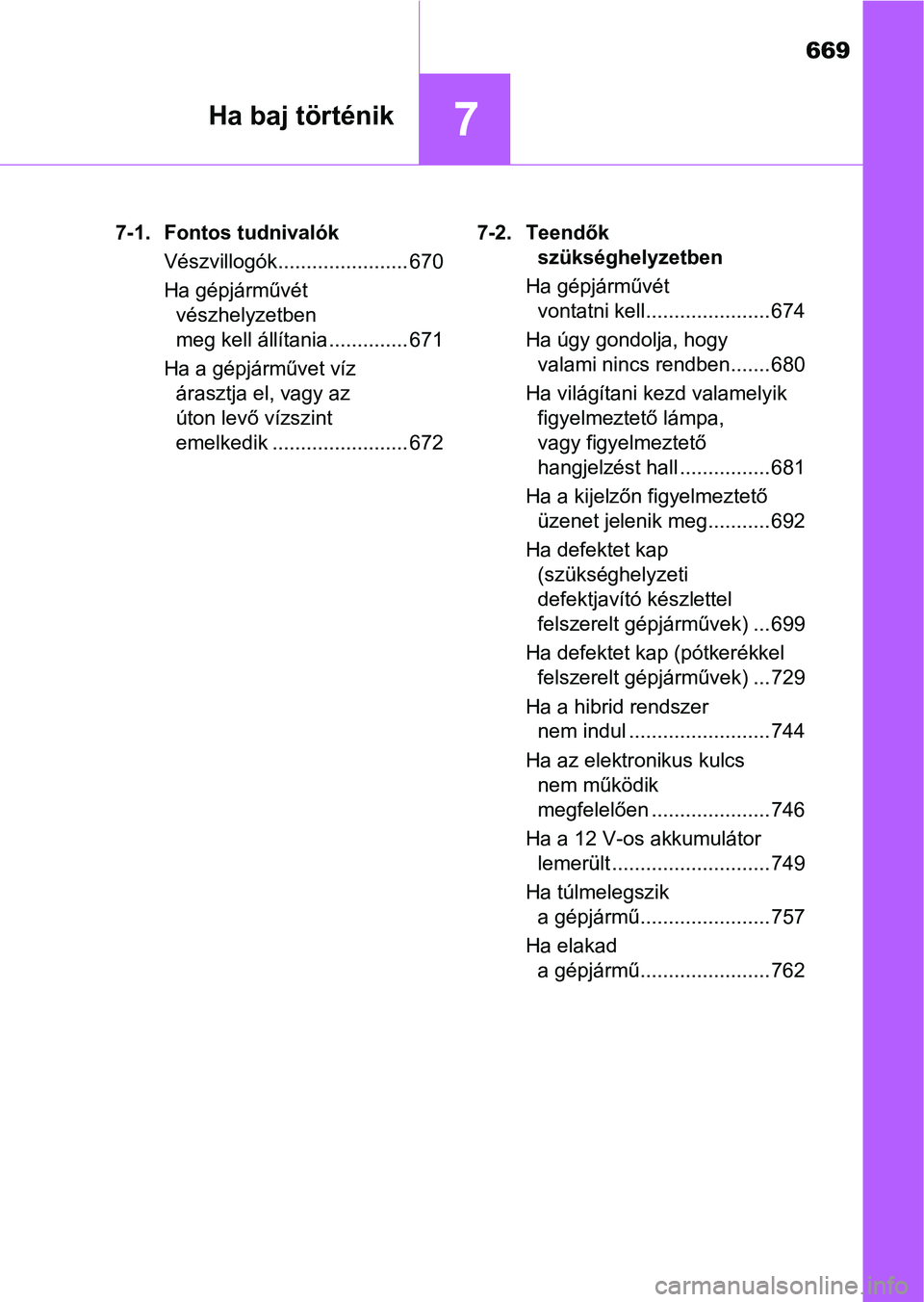

669
7Ha baj történik
7-1. Fontos tudnivalókVészvillogók....................... 670
Ha gépjárművét vészhelyzetben
meg kell állítania .............. 671
Ha a gépjárművet víz árasztja el, vagy az
úton levő vízszint
emelkedik ........................ 672 7-2. Teendők
szükséghelyzetben
Ha gépjárművét vontatni kell...................... 674
Ha úgy gondolja, hogy valami nincs rendben....... 680
Ha világítani kezd valamelyik figyelmeztető lámpa,
vagy figyelmeztető
hangjelzést hall ................ 681
Ha a kijelzőn figyelmeztető üzenet jelenik meg........... 692
Ha defektet kap (szükséghelyzeti
defektjavító készlettel
felszerelt gépjárművek) ... 699
Ha defektet kap (pótkerékkel felszerelt gépjárművek) ... 729
Ha a hibrid rendszer nem indul ......................... 744
Ha az elektronikus kulcs nem működik
megfelelően ..................... 746
Ha a 12 V-os akkumulátor lemerült ............................ 749
Ha túlmelegszik a gépjármű....................... 757
Ha elakad a gépjármű....................... 762

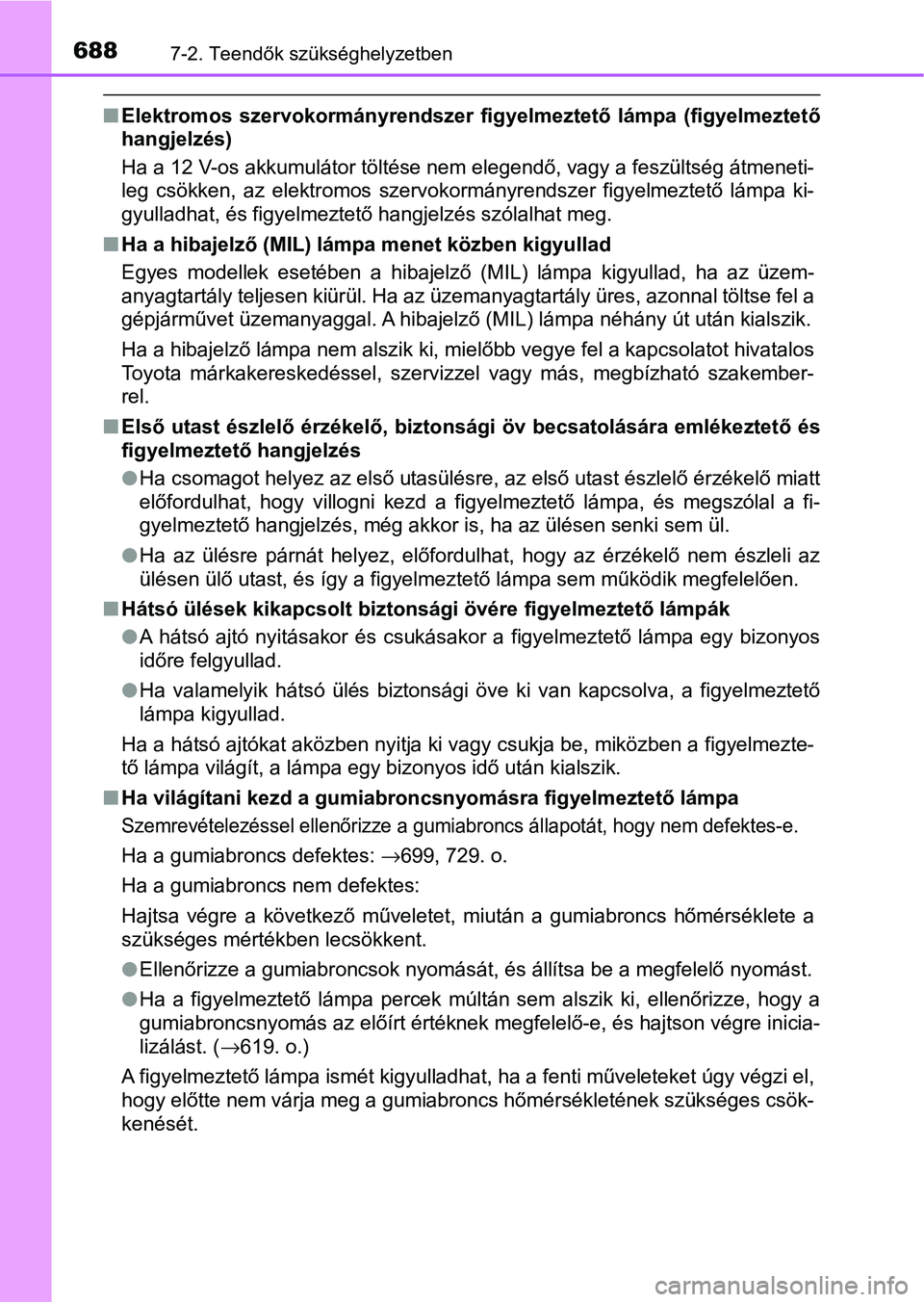

6887-2. Teendők szükséghelyzetben
nElektromos szervokormán yrendszer figyelmeztető lámpa (figyelmez tető
hangjelzés)
Ha a 12 V-os akkumulátor töltése nem elegendő, vagy a feszültsé g átmeneti-
leg csökken, az elektromos szervokormányrendszer figyelmeztető lámpa ki-
gyulladhat, és figyelmeztető hangjelzés szólalhat meg.
n Ha a hibajelző (MIL) lámpa menet közben kigyullad
Egyes modellek esetében a hibajelző (MIL) lámpa kigyullad, ha a z üzem-
anyagtartály teljesen kiürül. Ha az üzemanyagtartály üres, azon nal töltse fel a
gépjárművet üzemanyaggal. A hibajelző (MIL) lámpa néhány út utá n kialszik.
Ha a hibajelző lámpa nem alszik ki, mielőbb vegye fel a kapcsol atot hivatalos
Toyota márkakereskedéssel, szervizzel vagy más, megbízható szak ember-
rel.
n Első utast észlelő érzékelő, biztonsági öv becsatolására emléke ztető és
figyelmeztető hangjelzés
l Ha csomagot helyez az első utasülésre, az első utast észlelő ér zékelő miatt
előfordulhat, hogy villogni kezd a figyelmeztető lámpa, és megs zólal a fi-
gyelmeztető hangjelzés, még akkor is, ha az ülésen senki sem ül.
l Ha az ülésre párnát helyez, előfordulhat, hogy az érzékelő nem észleli az
ülésen ülő utast, és így a figyelmeztető lámpa sem működik megfelelően.
n Hátsó ülések kikapcsolt biztonsági övére figyelmeztető lámpák
lA hátsó ajtó nyitásakor és csukásakor a figyelmeztető lámpa egy bizonyos
időre felgyullad.
l Ha valamelyik hátsó ülés biztonsági öve ki van kapcsolva, a fig yelmeztető
lámpa kigyullad.
Ha a hátsó ajtókat aközben nyitja ki vagy csukja be, miközben a figyelmezte-
tő lámpa világít, a lámpa egy bizonyos idő után kialszik.
n Ha világítani kezd a gumiabron csnyomásra figyelmeztető lámpa
Szemrevételezéssel ellenőrizze a gumiabroncs állapotát, hogy nem defektes-e.
Ha a gumiabroncs defektes: →699, 729. o.
Ha a gumiabroncs nem defektes:
Hajtsa végre a következő műveletet, miután a gumiabroncs hőmérs éklete a
szükséges mértékben lecsökkent.
l Ellenőrizze a gumiabroncsok nyomását, és állítsa be a megfelelő nyomást.
l Ha a figyelmeztető lámpa percek múltán sem alszik ki, ellenőriz ze, hogy a
gumiabroncsnyomás az előírt értéknek megfelelő-e, és hajtson vé gre inicia-
lizálást. ( →619. o.)
A figyelmeztető lámpa ismét kigyulladhat, ha a fenti műveleteke t úgy végzi el,
hogy előtte nem várja meg a gumiabroncs hőmérsékletének szükség es csök-
kenését.

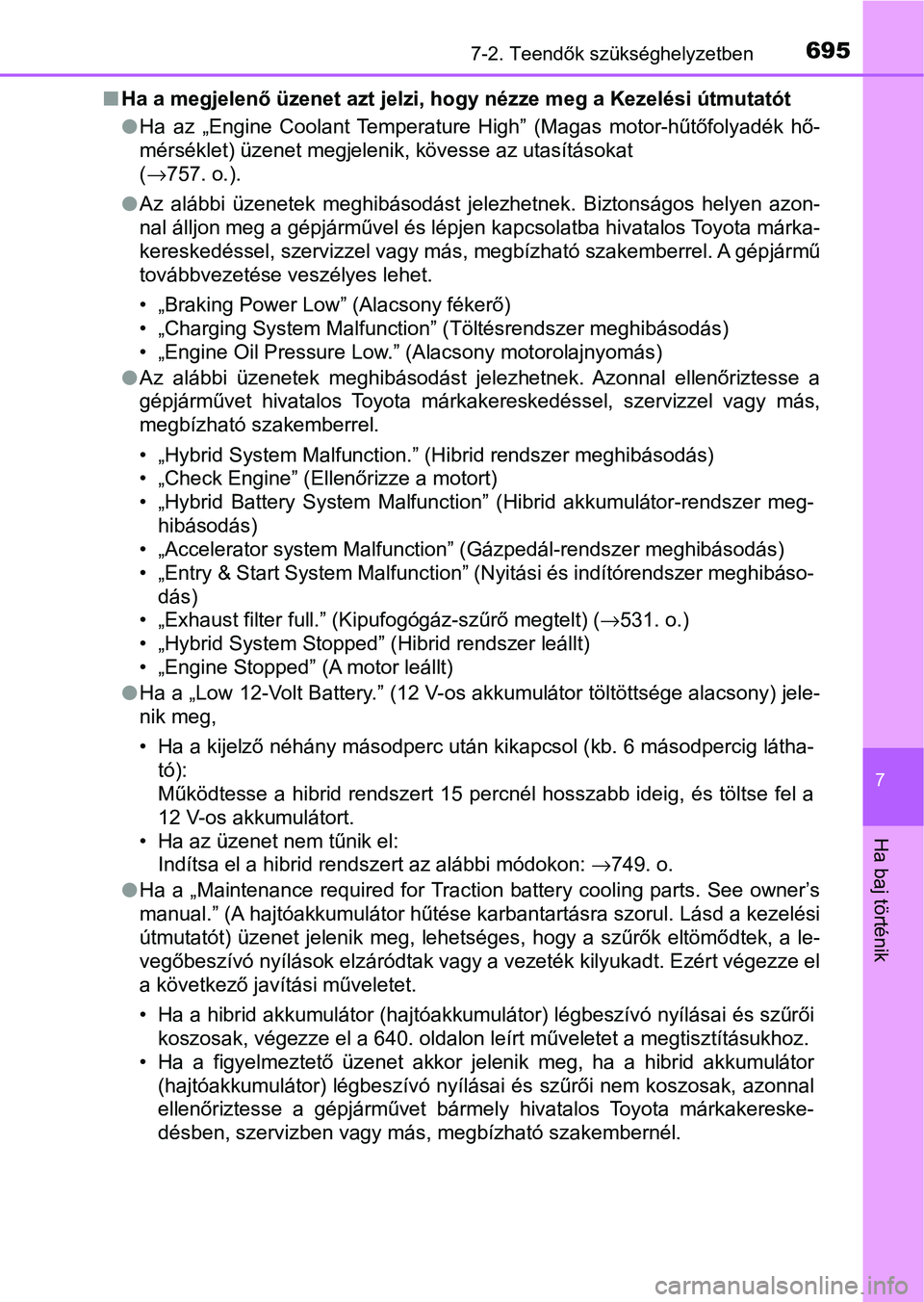

6957-2. Teendők szükséghelyzetben
7
Ha baj történik
nHa a megjelenő üzenet azt jelzi, hogy nézze meg a Kezelési útmu tatót
l Ha az „Engine Coolant Temperature High” (Magas motor-hűtőfolyad ék hő-
mérséklet) üzenet megjelenik, kövesse az utasításokat
( →757. o.).
l Az alábbi üzenetek meghibásodást jelezhetnek. Biztonságos helyen azon-
nal álljon meg a gépjárművel és lépjen kapcsolatba hivatalos To yota márka-
kereskedéssel, szervizzel vagy más, megbízható szakemberrel. A gépjármű
továbbvezetése veszélyes lehet.
• „Braking Power Low” (Alacsony fékerő)
• „Charging System Malfunction” (Töltésrendszer meghibásodás)
• „Engine Oil Pressure Low.” (Alacsony motorolajnyomás)
l Az alábbi üzenetek meghibásodást jelezhetnek. Azonnal ellenőriz tesse a
gépjárművet hivatalos Toyota márkakereskedéssel, szervizzel vag y más,
megbízható szakemberrel.
• „Hybrid System Malfunction.” (Hibrid rendszer meghibásodás)
• „Check Engine” (Ellenőrizze a motort)
• „Hybrid Battery System Malfunction” (Hibrid akkumulátor-rendsz er meg-
hibásodás)
• „Accelerator system Malfunction” (Gázpedál-rendszer meghibásod ás)
• „Entry & Start System Malfunction” (Nyitási és indítórendszer meghibáso-
dás)
• „Exhaust filter full.” (Kipufogógáz-szűrő megtelt) ( →531. o.)
• „Hybrid System Stopped” (Hibrid rendszer leállt)
• „Engine Stopped” (A motor leállt)
l Ha a „Low 12-Volt Battery.” (12 V-os akkumulátor töltöttsége al acsony) jele-
nik meg,
• Ha a kijelző néhány másodperc után kikapcsol (kb. 6 másodperci g látha-
tó):
Működtesse a hibrid rendszert 15 percnél hosszabb ideig, és töltse fel a
12 V-os akkumulátort.
• Ha az üzenet nem tűnik el: Indítsa el a hibrid rendszert az alábbi módokon: →749. o.
l Ha a „Maintenance required for Traction battery cooling parts. See owner’s
manual.” (A hajtóakkumulátor hűtése karbantartásra szorul. Lásd a kezelési
útmutatót) üzenet jelenik meg, lehetséges, hogy a szűrők eltömődtek, a le-
vegőbeszívó nyílások elzáródtak vagy a vezeték kilyukadt. Ezért végezze el
a következő javítási műveletet.
• Ha a hibrid akkumulátor (hajtóakkumulátor) légbeszívó nyílásai és szűrői koszosak, végezze el a 640. oldalon leírt műveletet a megtisztí tásukhoz.
• Ha a figyelmeztető üzenet akkor jelenik meg, ha a hibrid akkumulátor (hajtóakkumulátor) légbeszívó nyílásai és szűrői nem koszosak, azonnal
ellenőriztesse a gépjárművet bárme ly hivatalos Toyota márkakereske-
désben, szervizben vagy más, megbízható szakembernél.
