TOYOTA C-HR 2023 Bruksanvisningar (in Swedish)

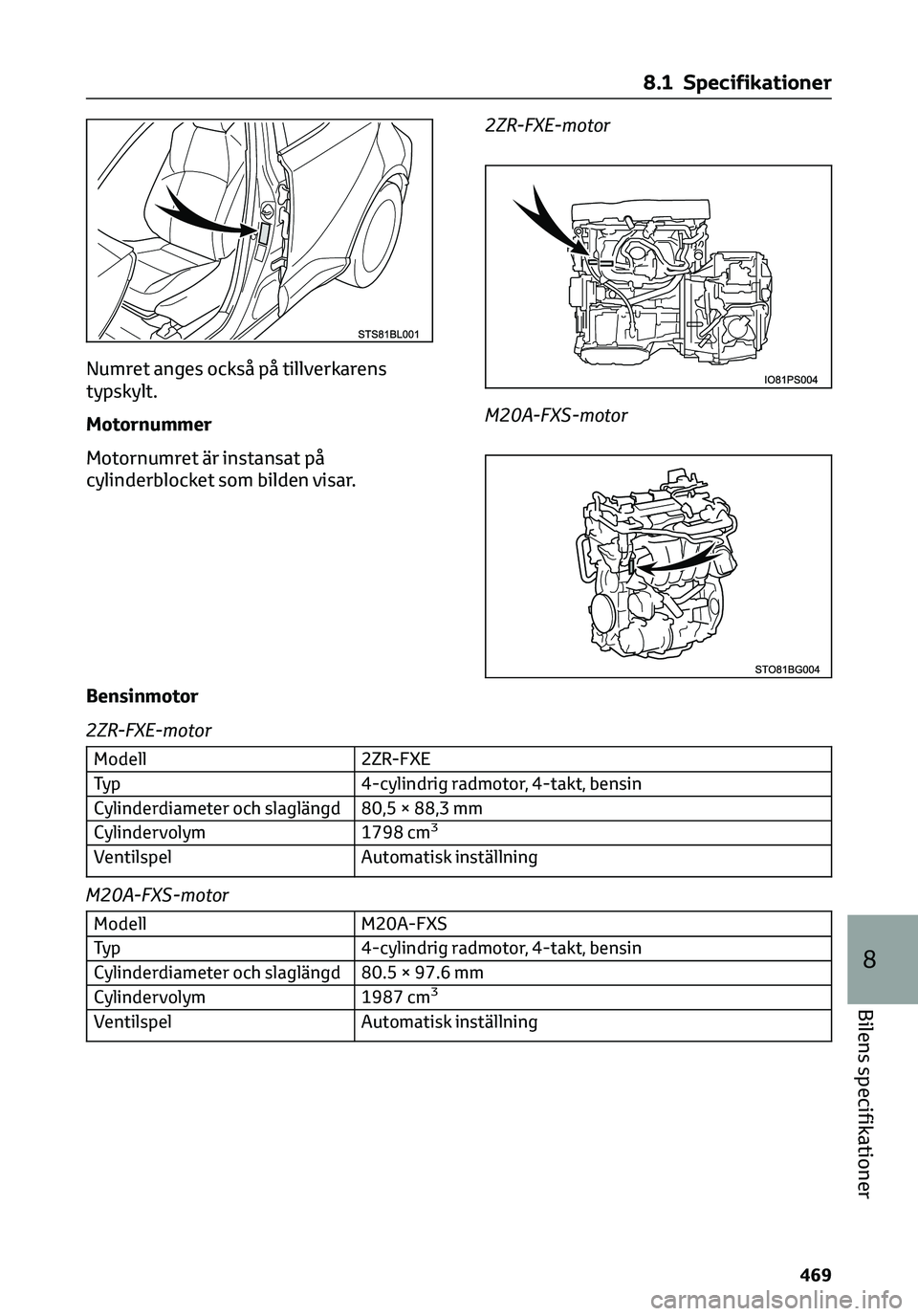

Numret anges också på tillverkarens
typskylt.
Motornummer
Motornumret är instansat på
cylinderblocket som bilden visar.2ZR-FXE-motor
M20A-FXS-motor
Bensinmotor
2ZR-FXE-motor
Modell 2ZR-FXE
Typ 4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och slaglängd 80,5 × 88,3 mm
Cylindervolym 1798 cm
3
Ventilspel Automatisk inställning
M20A-FXS-motor
Modell M20A-FXS
Typ 4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och slaglängd 80.5 × 97.6 mm
Cylindervolym 1987 cm
3
Ventilspel Automatisk inställning
8.1 Specifikationer
469
8
Bilens specifikationer

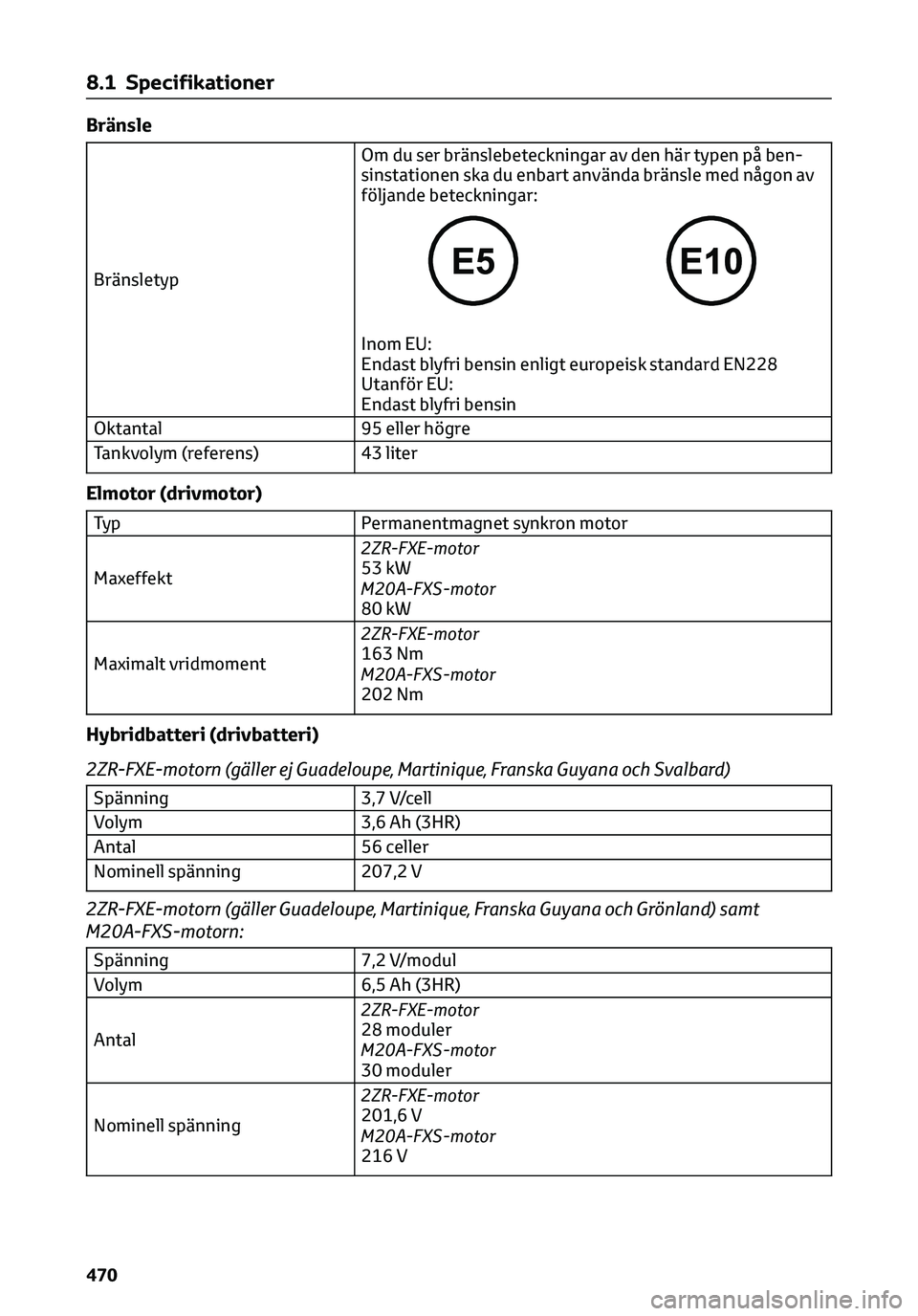

Bränsle
BränsletypOm du ser bränslebeteckningar av den här typen på ben-
sinstationen ska du enbart använda bränsle med någon av
följande beteckningar:
Inom EU:
Endast blyfri bensin enligt europeisk standard EN228
Utanför EU:
Endast blyfri bensin
Oktantal 95 eller högre
Tankvolym (referens) 43 liter
Elmotor (drivmotor)
Typ Permanentmagnet synkron motor
Maxeffekt2ZR-FXE-motor
53 kW
M20A-FXS-motor
80 kW
Maximalt vridmoment2ZR-FXE-motor
163 Nm
M20A-FXS-motor
202 Nm
Hybridbatteri (drivbatteri)
2ZR-FXE-motorn (gäller ej Guadeloupe, Martinique, Franska Guyana och Svalbard)
Spänning 3,7 V/cell
Volym 3,6 Ah (3HR)
Antal 56 celler
Nominell spänning 207,2 V
2ZR-FXE-motorn (gäller Guadeloupe, Martinique, Franska Guyana och Grönland) samt
M20A-FXS-motorn:
Spänning 7,2 V/modul
Volym 6,5 Ah (3HR)
Antal2ZR-FXE-motor
28 moduler
M20A-FXS-motor
30 moduler
Nominell spänning2ZR-FXE-motor
201,6 V
M20A-FXS-motor
216 V
8.1 Specifikationer
470

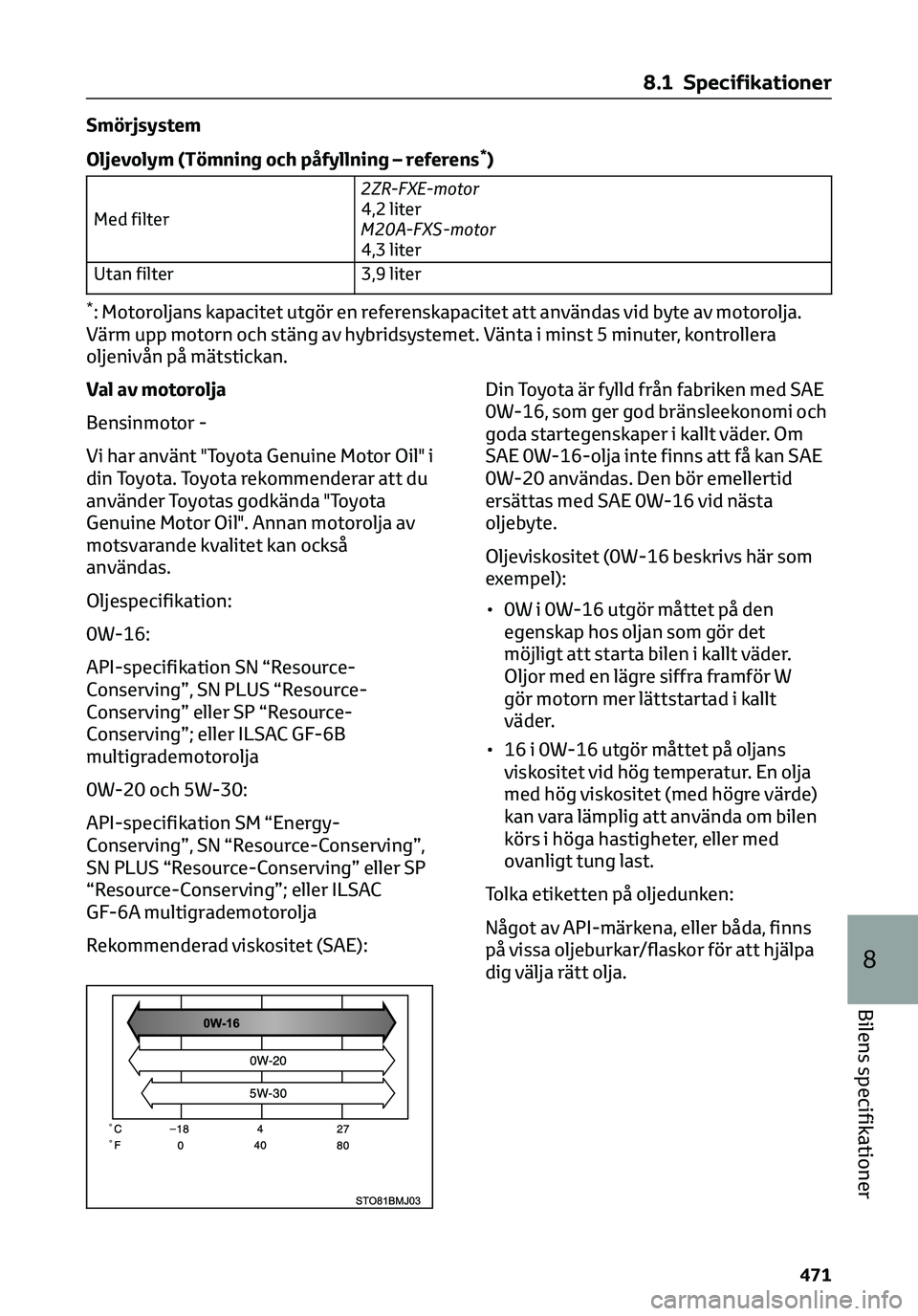

Smörjsystem
Oljevolym (Tömning och påfyllning – referens
*)
Med filter2ZR-FXE-motor
4,2 liter
M20A-FXS-motor
4,3 liter
Utan filter 3,9 liter
*: Motoroljans kapacitet utgör en referenskapacitet att användas vid byte av motorolja.
Värm upp motorn och stäng av hybridsystemet. Vänta i minst 5 minuter, kontrollera
oljenivån på mätstickan.
Val av motorolja
Bensinmotor -
Vi har använt "Toyota Genuine Motor Oil" i
din Toyota. Toyota rekommenderar att du
använder Toyotas godkända "Toyota
Genuine Motor Oil". Annan motorolja av
motsvarande kvalitet kan också
användas.
Oljespecifikation:
0W-16:
API-specifikation SN “Resource-
Conserving”, SN PLUS “Resource-
Conserving” eller SP “Resource-
Conserving”; eller ILSAC GF-6B
multigrademotorolja
0W-20 och 5W-30:
API-specifikation SM “Energy-
Conserving”, SN “Resource-Conserving”,
SN PLUS “Resource-Conserving” eller SP
“Resource-Conserving”; eller ILSAC
GF-6A multigrademotorolja
Rekommenderad viskositet (SAE):Din Toyota är fylld från fabriken med SAE
0W-16, som ger god bränsleekonomi och
goda startegenskaper i kallt väder. Om
SAE 0W-16-olja inte finns att få kan SAE
0W-20 användas. Den bör emellertid
ersättas med SAE 0W-16 vid nästa
oljebyte.
Oljeviskositet (0W-16 beskrivs här som
exempel):
• 0W i 0W-16 utgör måttet på den
egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder.
Oljor med en lägre siffra framför W
gör motorn mer lättstartad i kallt
väder.
• 16 i 0W-16 utgör måttet på oljans
viskositet vid hög temperatur. En olja
med hög viskositet (med högre värde)
kan vara lämplig att använda om bilen
körs i höga hastigheter, eller med
ovanligt tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns
på vissa oljeburkar/flaskor för att hjälpa
dig välja rätt olja.
8.1 Specifikationer
471
8
Bilens specifikationer

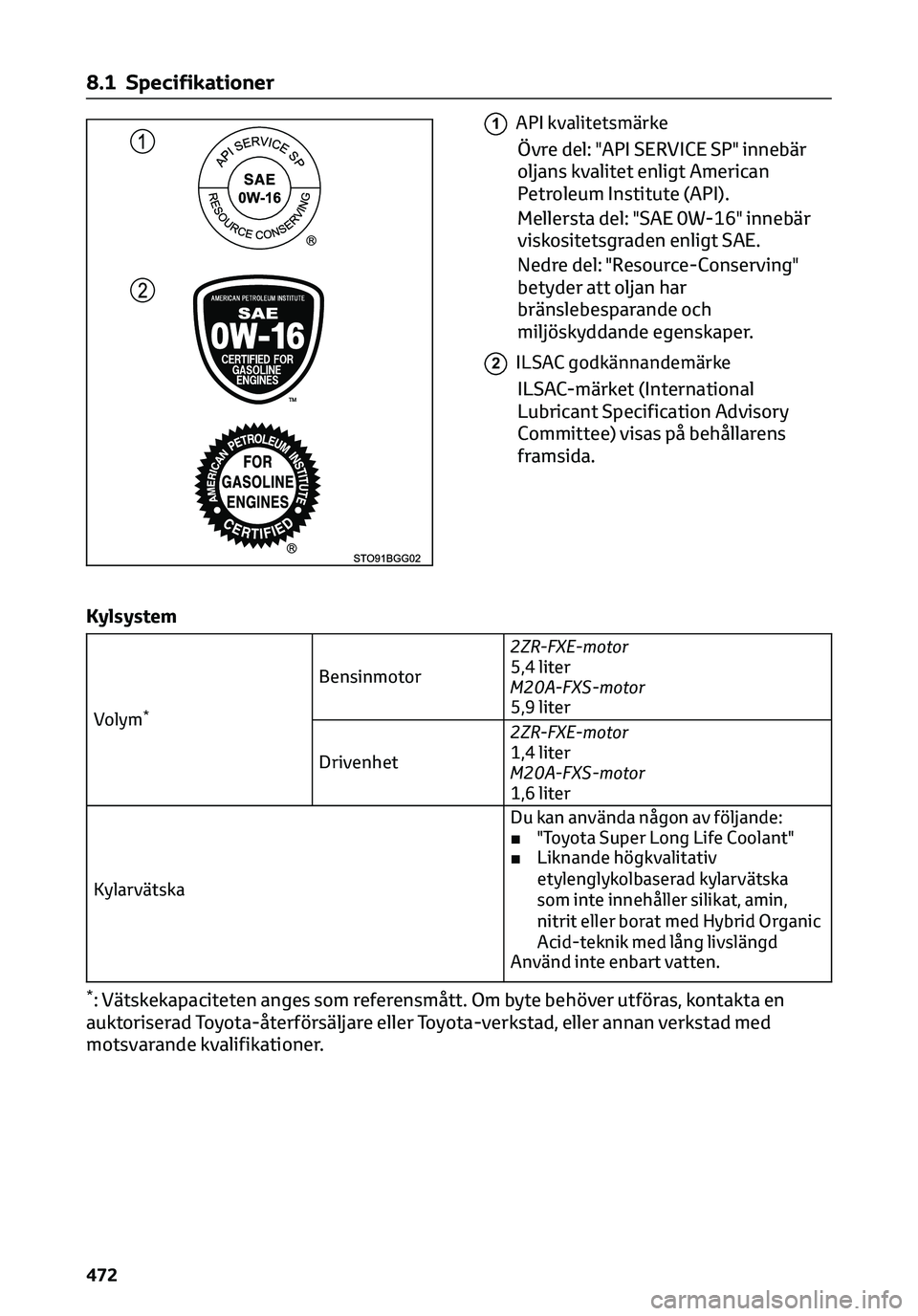

1API kvalitetsmärke
Övre del: "API SERVICE SP" innebär
oljans kvalitet enligt American
Petroleum Institute (API).
Mellersta del: "SAE 0W-16" innebär
viskositetsgraden enligt SAE.
Nedre del: "Resource-Conserving"
betyder att oljan har
bränslebesparande och
miljöskyddande egenskaper.
2ILSAC godkännandemärke
ILSAC-märket (International
Lubricant Specification Advisory
Committee) visas på behållarens
framsida.
Kylsystem
Volym*
Bensinmotor2ZR-FXE-motor
5,4 liter
M20A-FXS-motor
5,9 liter
Drivenhet2ZR-FXE-motor
1,4 liter
M20A-FXS-motor
1,6 liter
KylarvätskaDu kan använda någon av följande:
■"Toyota Super Long Life Coolant"
■Liknande högkvalitativ
etylenglykolbaserad kylarvätska
som inte innehåller silikat, amin,
nitrit eller borat med Hybrid Organic
Acid-teknik med lång livslängd
Använd inte enbart vatten.
*: Vätskekapaciteten anges som referensmått. Om byte behöver utföras, kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer.
8.1 Specifikationer
472

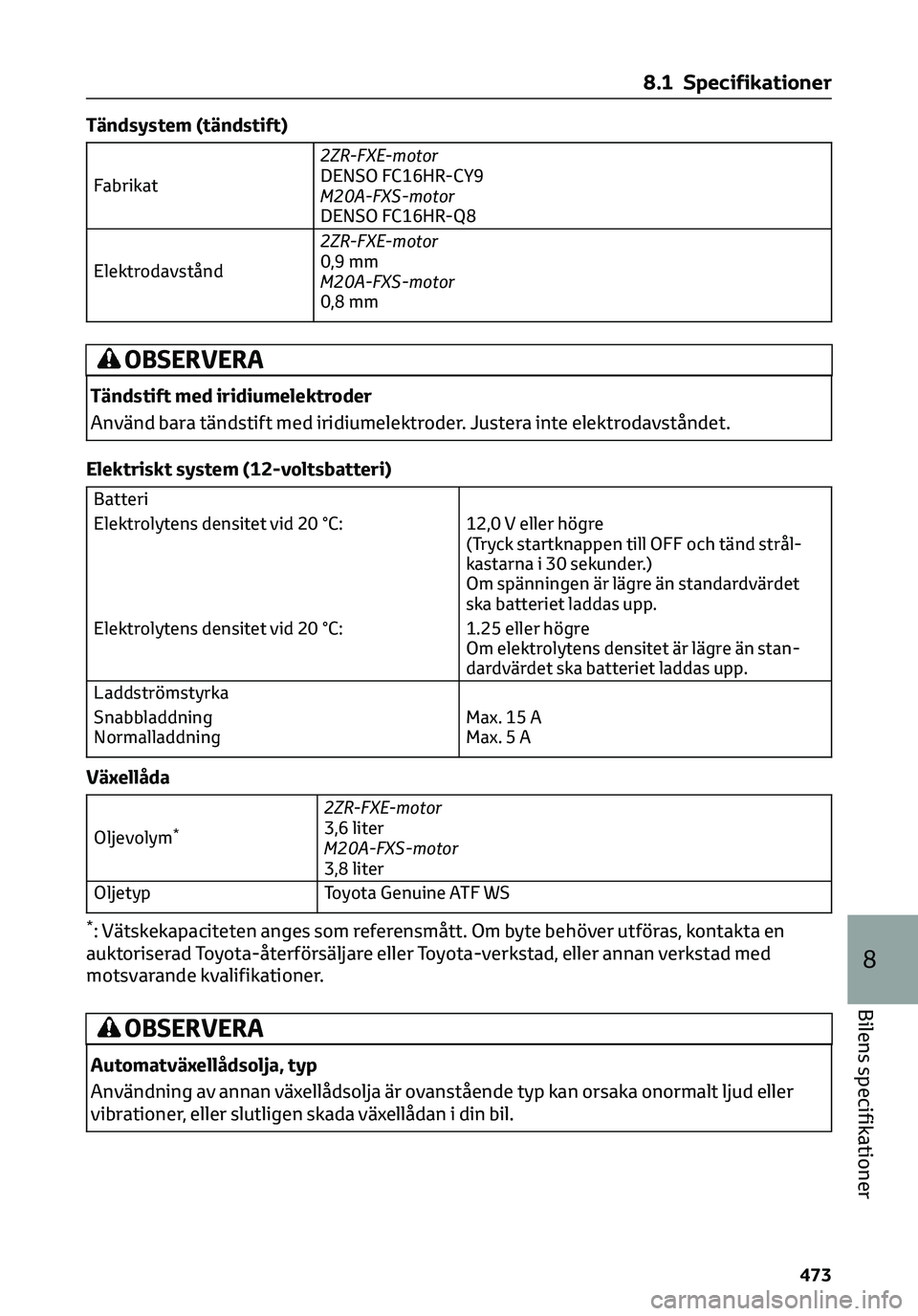

Tändsystem (tändstift)
Fabrikat2ZR-FXE-motor
DENSO FC16HR-CY9
M20A-FXS-motor
DENSO FC16HR-Q8
Elektrodavstånd2ZR-FXE-motor
0,9 mm
M20A-FXS-motor
0,8 mm
OBSERVERA
Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
Elektriskt system (12-voltsbatteri)
Batteri
Elektrolytens densitet vid 20 °C: 12,0 V eller högre
(Tryck startknappen till OFF och tänd strål-
kastarna i 30 sekunder.)
Om spänningen är lägre än standardvärdet
ska batteriet laddas upp.
Elektrolytens densitet vid 20 °C: 1.25 eller högre
Om elektrolytens densitet är lägre än stan-
dardvärdet ska batteriet laddas upp.
Laddströmstyrka
Snabbladdning
NormalladdningMax. 15 A
Max.5A
Växellåda
Oljevolym*
2ZR-FXE-motor
3,6 liter
M20A-FXS-motor
3,8 liter
Oljetyp Toyota Genuine ATF WS
*: Vätskekapaciteten anges som referensmått. Om byte behöver utföras, kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer.
OBSERVERA
Automatväxellådsolja, typ
Användning av annan växellådsolja är ovanstående typ kan orsaka onormalt ljud eller
vibrationer, eller slutligen skada växellådan i din bil.
8.1 Specifikationer
473
8
Bilens specifikationer

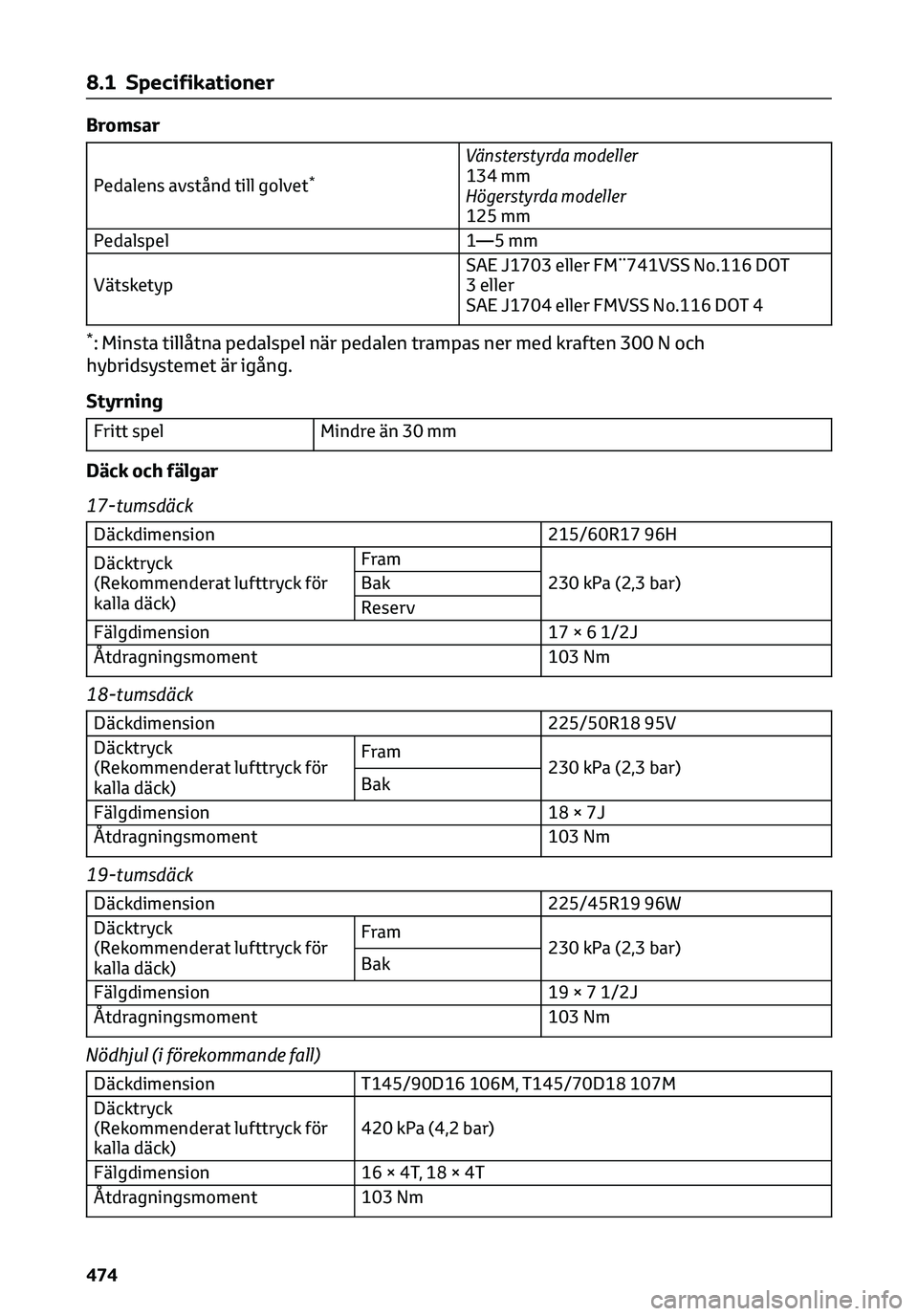

Bromsar
Pedalens avstånd till golvet*
Vänsterstyrda modeller
134 mm
Högerstyrda modeller
125 mm
Pedalspel 1—5 mm
VätsketypSAE J1703 eller FM¨741VSS No.116 DOT
3 eller
SAE J1704 eller FMVSS No.116 DOT 4
*: Minsta tillåtna pedalspel när pedalen trampas ner med kraften 300 N och
hybridsystemet är igång.
Styrning
Fritt spel Mindre än 30 mm
Däck och fälgar
17-tumsdäck
Däckdimension 215/60R17 96H
Däcktryck
(Rekommenderat lufttryck för
kalla däck)Fram
230 kPa (2,3 bar) Bak
Reserv
Fälgdimension 17 × 6 1/2J
Åtdragningsmoment 103 Nm
18-tumsdäck
Däckdimension 225/50R18 95V
Däcktryck
(Rekommenderat lufttryck för
kalla däck)Fram
230 kPa (2,3 bar)
Bak
Fälgdimension 18 × 7J
Åtdragningsmoment 103 Nm
19-tumsdäck
Däckdimension 225/45R19 96W
Däcktryck
(Rekommenderat lufttryck för
kalla däck)Fram
230 kPa (2,3 bar)
Bak
Fälgdimension 19 × 7 1/2J
Åtdragningsmoment 103 Nm
Nödhjul (i förekommande fall)
Däckdimension T145/90D16 106M, T145/70D18 107M
Däcktryck
(Rekommenderat lufttryck för
kalla däck)420 kPa (4,2 bar)
Fälgdimension 16 × 4T, 18 × 4T
Åtdragningsmoment 103 Nm
8.1 Specifikationer
474

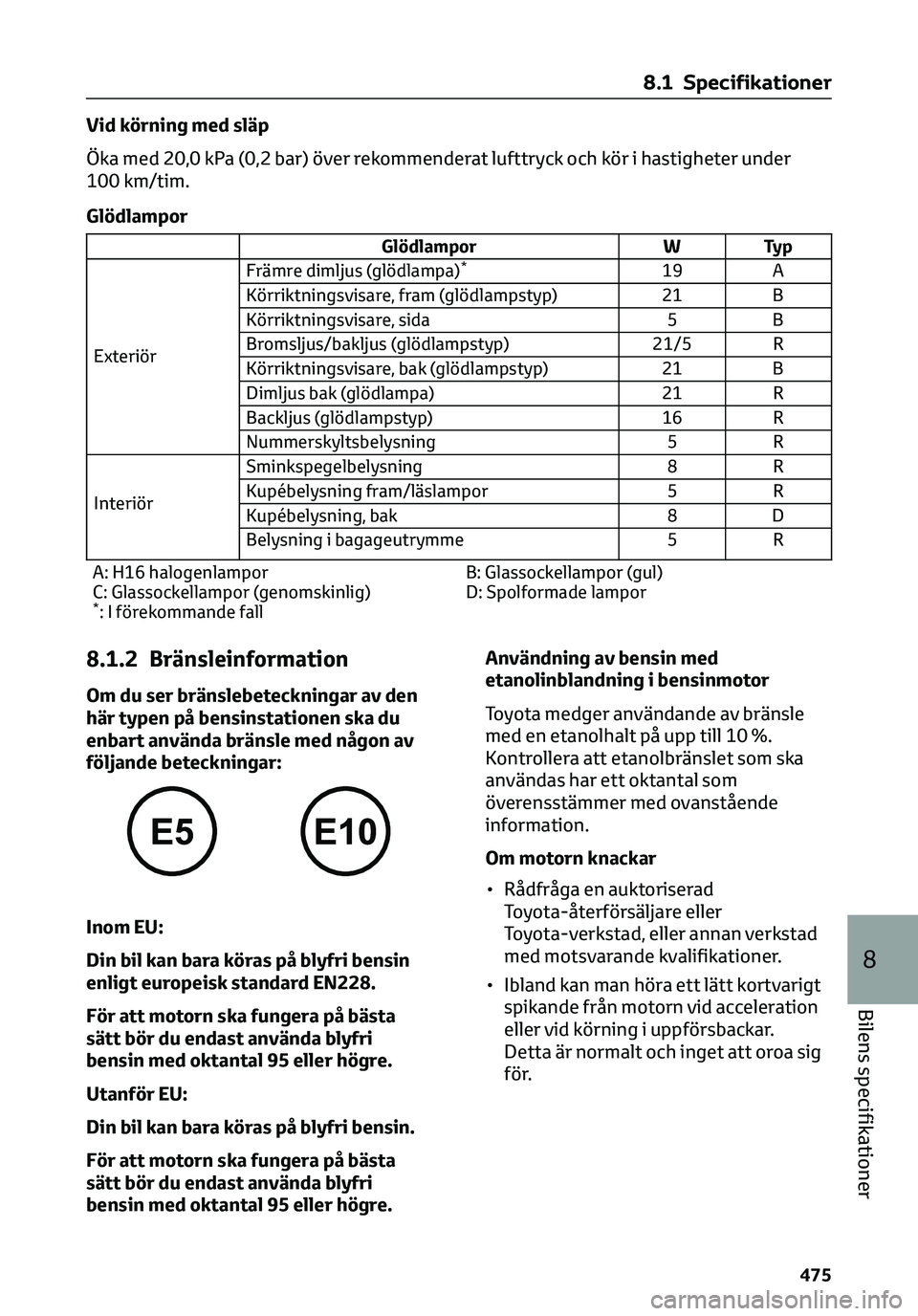

Vid körning med släp
Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör i hastigheter under
100 km/tim.
Glödlampor
Glödlampor W Typ
ExteriörFrämre dimljus (glödlampa)*19 A
Körriktningsvisare, fram (glödlampstyp) 21 B
Körriktningsvisare, sida 5 B
Bromsljus/bakljus (glödlampstyp) 21/5 R
Körriktningsvisare, bak (glödlampstyp) 21 B
Dimljus bak (glödlampa) 21 R
Backljus (glödlampstyp) 16 R
Nummerskyltsbelysning 5 R
InteriörSminkspegelbelysning 8 R
Kupébelysning fram/läslampor 5 R
Kupébelysning, bak 8 D
Belysning i bagageutrymme 5 R
A: H16 halogenlampor
C: Glassockellampor (genomskinlig)
*: I förekommande fallB: Glassockellampor (gul)
D: Spolformade lampor
8.1.2 Bränsleinformation
Om du ser bränslebeteckningar av den
här typen på bensinstationen ska du
enbart använda bränsle med någon av
följande beteckningar:
Inom EU:
Din bil kan bara köras på blyfri bensin
enligt europeisk standard EN228.
För att motorn ska fungera på bästa
sätt bör du endast använda blyfri
bensin med oktantal 95 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri bensin.
För att motorn ska fungera på bästa
sätt bör du endast använda blyfri
bensin med oktantal 95 eller högre.Användning av bensin med
etanolinblandning i bensinmotor
Toyota medger användande av bränsle
med en etanolhalt på upp till 10 %.
Kontrollera att etanolbränslet som ska
användas har ett oktantal som
överensstämmer med ovanstående
information.
Om motorn knackar
• Rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Ibland kan man höra ett lätt kortvarigt
spikande från motorn vid acceleration
eller vid körning i uppförsbackar.
Detta är normalt och inget att oroa sig
för.
8.1 Specifikationer
475
8
Bilens specifikationer

OBSERVERA
Om bränslekvalitet
• Använd inte fel bränsle. Om fel
bränsle används kommer motorn att
skadas.
• Bensin med metalliska tillsatser får
inte användas, t.ex. mangan, järn eller
bly. Sådant kan skada motorn eller
avgassystemet.
• Tillför inte bränsletillsatser med
metalliska tillsatser som saluförs på
eftermarknaden.
• Inom EU: Bioetanolbränsle som säljs
under namn som t.ex. "E50" eller "E85"
samt bränslen som innehåller en stor
mängd etanol ska inte användas.
Sådana bränslen skadar bilens
bränslesystem. I tveksamma fall,
rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Utanför EU: Bioetanolbränsle som
säljs under namn som t.ex. "E50" eller
"E85" samt bränslen som innehåller en
stor mängd etanol ska inte användas.
Du kan använda bensin som är
uppblandad med max 10 % etanol. Om
du använder bränsle som innehåller
mer än 10 % etanol (E10) skadas
bilens bränslesystem. Du måste
försäkra dig om att du tankar från en
källa där bränslespecifikation och
kvalitet kan garanteras. I tveksamma
fall, rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Använd inte bensin med
metanolinblandning, t.ex. M15, M85,
M100. Bensin med
metanolinblandning kan orsaka
skador på motorn eller haveri.
8.2 Specialinställning
8.2.1 Anpassningsbara
funktioner
Bilen innehåller ett antal elektroniska
funktioner som kan personanpassas
enligt önskemål. Inställningarna av
dessa funktioner kan ändras på
informationsdisplayen, navigations-/
multimediasystemet, eller hos en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Anpassningsbara bilfunktioner
Ändringar som utförs på
informationsdisplayen
1. Tryck på “<” eller “>” på ratten för att
välja
.
2. Tryck på “∧” eller “∨” på ratten, välj
"Meter Settings" och tryck sedan på
.
3. Tryck på “∧” eller “∨”på ratten, välj
önskad funktion och tryck sedan på
.
4. Tryck på “∧” eller “∨” på ratten, välj
önskad inställning och tryck sedan på
.
Tryck på
för att gå tillbaka till
föregående skärm eller lämna läget
för specialinställning.
Ändringar på skärmen till
navigations-/multimediasystem (i
förekommande fall)
Ty p A
1. Tryck på knappen "MENU".
2. Välj ”Setup” på menyskärmen och
därefter ”Vehicle”.
3. Välj "Fordonsanpassning".
Ett antal inställningar kan ändras. Se
ytterligare uppgifter i listan över
inställningar som kan ändras.
8.1 Specifikationer
476

Ty p B
1. Välj
på huvudmenyn.
2. Välj "Vehicle customize".Ett antal inställningar kan ändras. Se
ytterligare uppgifter i förteckningen
över inställningar som kan ändras.
Anpassningsbara funktioner
Vissa funktionsinställningar ändras samtidigt när andra funktioner specialanpassas.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning för ytterligare information.
1Inställningar som kan ändras via informationsdisplayen
2Inställningar som kan ändras på skärmen till navigations-/multimediasystem (i
förekommande fall)
3Inställningar som kan ändras hos en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer.
Definition av symboler:O=Tillgänglig, — = Inte tillgänglig
Instrument, mätare och informationsdisplay (→Sid. 100)
FunktionStandardin-
ställningAnpassad in-
ställning123
Språk*1Engelska*2OO*4–
Enheter
*1km (L/100 km)km (km/L)
OO*4–
miles (MPG)
EV, kontrollampaPå (Tänds auto-
matiskt)Av O – –
Körinformation 1Aktuell bränsle-
förbrukning
(mätarvisning)
*3O– –
Genomsnittlig
bränsleekonomi
(efter nollställ-
ning)
Färdinformation 2Avstånd (räck-
vidd)
*3O– –
Medelhastighet
(efter nollställ-
ning)
Popup-display På Av O – –
*1: Grundinställningen varierar mellan olika länder.
*2: Tyska, franska, spanska, italienska, portugisiska, nederländska, svenska, norska, danska,
ryska, finska, grekiska, polska, ukrainska, turkiska, ungerska, tjeckiska, slovakiska,
rumänska
*3: Två av följande funktioner: aktuell bränsleekonomi (instrumentdisplay), aktuell
bränsleekonomi (numerisk visning), genomsnittlig bränsleekonomi (efter nollställning),
genomsnittlig bränsleekonomi (efter start), genomsnittlig bränsleekonomi (efter
tankning), medelhastighet (efter nollställning), medelhastighet (efter start), förbrukad tid
(efter nollställning), förbrukad tid (efter start), körsträcka (räckvidd), körsträcka (efter
start), blank.
8.2 Specialinställning
477
8
Bilens specifikationer

*4: Gäller endast navigations-/multimediasystem av typ A
Instrumentgrupp (→Sid. 94)
FunktionStandardin-
ställningAnpassad in-
ställning123
Sensorns känslighet för att
minska ljusstyrkan i instru-
mentgruppen beroende på
ljusnivån utomhusStandard –2 till 2 – – O
Sensorns känslighet för att
återställa ljusstyrkan i instru-
mentgruppen till den ur-
sprungliga nivån beroende på
ljusnivån utomhusStandard –2 till 2 – – O
Elektroniskt lås- och startsystem och fjärrkontroll (→Sid. 114, Sid. 118, Sid. 121)
FunktionStandardin-
ställningAnpassad in-
ställning123
Funktionssignal (varnings-
blinkers)På Av – O O
UpplåsningAlla dörrar låses
upp samtidigtFörardörren
låses upp i ett
steg, alla dörrar
låses upp i två
steg–OO
Tiden innan automatisk dörr-
låsning aktiveras om dörren
inte öppnas efter att den låsts
upp30 sekunder60 sekunder
–OO
120 sekunder
Öppen dörr, påminnelsesum-
mer (När bilen låses)På Av – – O
Elektroniskt lås- och startsystem (→Sid. 121)
FunktionStandardin-
ställningAnpassad in-
ställning123
Elektroniskt lås- och startsys-
temPå Av – O O
Anpassad dörrupplåsning Alla dörrar Förardörren – O O
Antal dörrlåsningar i följd
*2 gånger Efter önskemål – – O
*: Modeller utan larm
Trådlös fjärrkontroll (→Sid. 114)
FunktionStandardin-
ställningAnpassad in-
ställning123
Trådlös fjärrkontroll På Av – – O
8.2 Specialinställning
478
