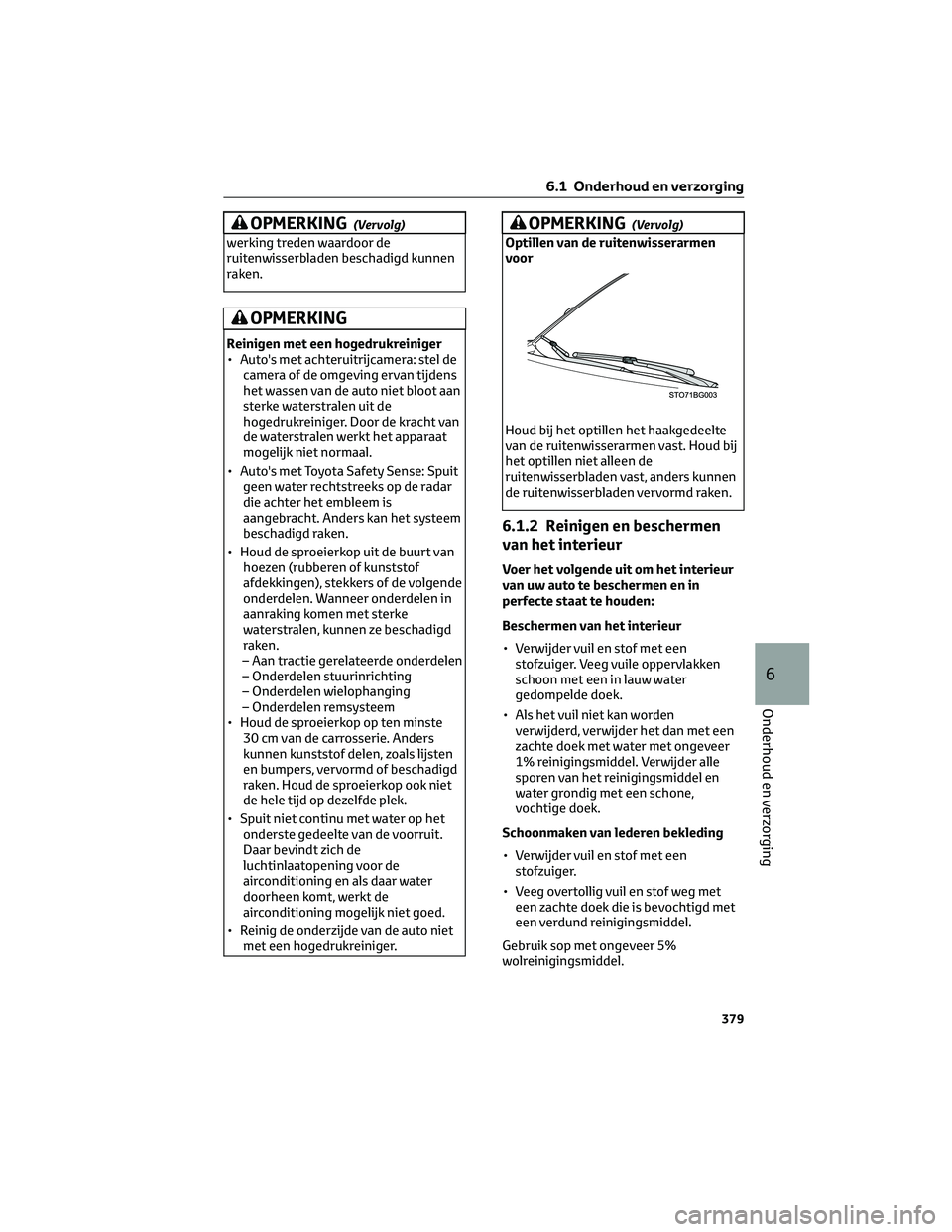

OPMERKING(Vervolg)
werking treden waardoor de
ruitenwisserbladen beschadigd kunnen
raken.
OPMERKING
Reinigen met een hogedrukreiniger
• Auto's met achteruitrijcamera: stel de
camera of de omgeving ervan tijdens
het wassen van de auto niet bloot aan
sterke waterstralen uit de
hogedrukreiniger. Door de kracht van
de waterstralen werkt het apparaat
mogelijk niet normaal.
• Auto's met Toyota Safety Sense: Spuit
geen water rechtstreeks op de radar
die achter het embleem is
aangebracht. Anders kan het systeem
beschadigd raken.
• Houd de sproeierkop uit de buurt van
hoezen (rubberen of kunststof
afdekkingen), stekkers of de volgende
onderdelen. Wanneer onderdelen in
aanraking komen met sterke
waterstralen, kunnen ze beschadigd
raken.
– Aan tractie gerelateerde onderdelen
– Onderdelen stuurinrichting
– Onderdelen wielophanging
– Onderdelen remsysteem
• Houd de sproeierkop op ten minste
30 cm van de carrosserie. Anders
kunnen kunststof delen, zoals lijsten
en bumpers, vervormd of beschadigd
raken. Houd de sproeierkop ook niet
de hele tijd op dezelfde plek.
• Spuit niet continu met water op het
onderste gedeelte van de voorruit.
Daar bevindt zich de
luchtinlaatopening voor de
airconditioning en als daar water
doorheen komt, werkt de
airconditioning mogelijk niet goed.
• Reinig de onderzijde van de auto niet
met een hogedrukreiniger.
OPMERKING(Vervolg)
Optillen van de ruitenwisserarmen
voor
Houd bij het optillen het haakgedeelte
van de ruitenwisserarmen vast. Houd bij
het optillen niet alleen de
ruitenwisserbladen vast, anders kunnen
de ruitenwisserbladen vervormd raken.
6.1.2 Reinigen en beschermen
van het interieur
Voer het volgende uit om het interieur
van uw auto te beschermen en in
perfecte staat te houden:
Beschermen van het interieur
• Verwijder vuil en stof met een
stofzuiger. Veeg vuile oppervlakken
schoon met een in lauw water
gedompelde doek.
• Als het vuil niet kan worden
verwijderd, verwijder het dan met een
zachte doek met water met ongeveer
1% reinigingsmiddel. Verwijder alle
sporen van het reinigingsmiddel en
water grondig met een schone,
vochtige doek.
Schoonmaken van lederen bekleding
• Verwijder vuil en stof met een
stofzuiger.
• Veeg overtollig vuil en stof weg met
een zachte doek die is bevochtigd met
een verdund reinigingsmiddel.
Gebruik sop met ongeveer 5%
wolreinigingsmiddel.
6.1 Onderhoud en verzorging
379
6
Onderhoud en verzorging

• Verwijder alle sporen van het
reinigingsmiddel grondig met een
schone, vochtige doek.
• Veeg daarna het resterende vocht van
het leder af met een droge, schone
doek. Laat de lederen bekleding
drogen in een geventileerde ruimte in
de schaduw.
Schoonmaken van kunstleder
• Verwijder vuil en stof met een
stofzuiger.
• Verwijder het met een zachte vochtige
doek met ongeveer 1%
reinigingsmiddel.
• Verwijder alle sporen van het
reinigingsmiddel en water grondig
met een schone, vochtige doek.
Schoonmaken van kunstleer
(Alcantara
®*) (indien aanwezig)
• Borstel het oppervlak met een zachte
borstel. Oefen hierbij geen druk uit om
beschadiging te voorkomen.
• Veeg het oppervlak schoon met een in
lauw of koud water gedompelde en
vervolgens uitgewrongen zachte
doek.
• Laat het kunstleer (Alcantara
®*)
drogen in een geventileerde ruimte in
de schaduw.
*: Alcantara®is een geregistreerd
handelsmerk van Alcantara S.p.A.
Onderhoud van lederen bekleding
Om het interieur in een goede conditie
te houden, raadt Toyota u aan het ten
minste twee keer per jaar schoon te
maken.
Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen
op schuimbasis in de handel
verkrijgbaar. Gebruik een spons of een
borstel om het schuim aan te brengen.
Wrijf met elkaar overlappende cirkels.
Gebruik geen water. Veeg vuile
oppervlakken schoon en laat ze drogen.Het beste resultaat wordt verkregen als
de vloerbedekking zo droog mogelijk
wordt gehouden.
Veiligheidsgordels
Maak de veiligheidsgordels schoon met
een mild sop, lauw water en een doek of
spons. Controleer ook de gordels
regelmatig op overmatige slijtage, rafels
en scheuren.
WAARSCHUWING!
Voorkomen van schade aan de auto of
een autobrand
• Mors geen vloeistof in de auto, zoals
op de vloer, in de
ventilatieopeningen van het
batterijpakket (tractiebatterij) of in
de bagageruimte. Anders kunnen
het batterijpakket (tractiebatterij),
elektrische onderdelen en dergelijke
defect raken of vlam vatten.
• Voorkom dat onderdelen of de
bedrading van het airbagsysteem in
het interieur nat worden. (→Blz. 29)
Een elektrische storing kan ervoor
zorgen dat de airbags worden
geactiveerd of niet op de juiste wijze
werken, waardoor dodelijk of ernstig
letsel kan ontstaan.
• Auto's met nanoe™: Zorg er bij het
gebruik van brandbare sprays (zoals
reinigingsmiddelen, luchtverfrissers
of smeermiddelen) in de auto voor
dat deze niet op elektrische
onderdelen terechtkomen. Anders
kan schade of brand ontstaan.
Reinigen van het interieur (met name
het dashboard)
Gebruik geen autowas of lakcleaner.
Het dashboard kan in de voorruit
worden weerkaatst; hierdoor kan het
gezichtsveld van de bestuurder worden
belemmerd wat een dodelijk of ernstig
ongeval tot gevolg kan hebben.
6.1 Onderhoud en verzorging
380

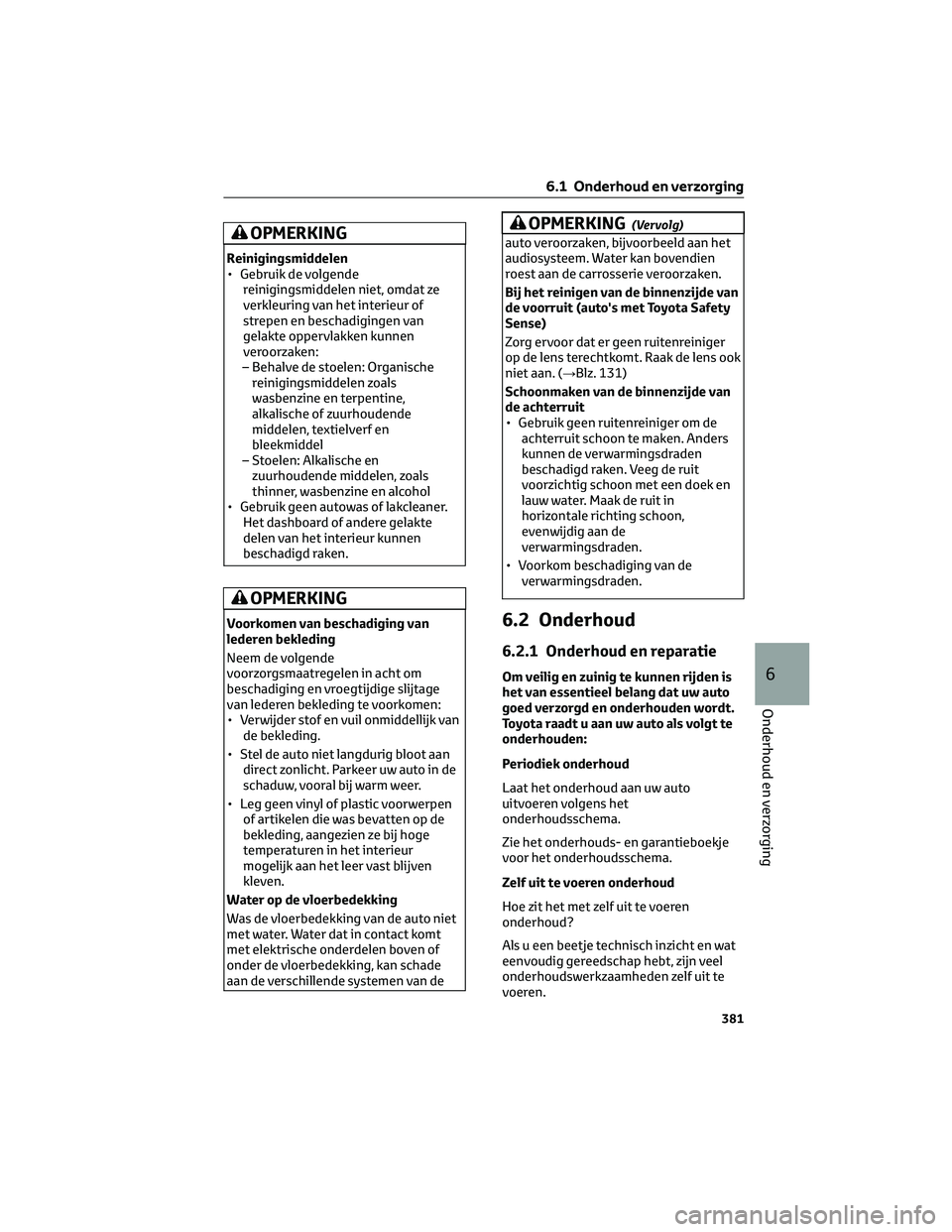

OPMERKING
Reinigingsmiddelen
• Gebruik de volgende
reinigingsmiddelen niet, omdat ze
verkleuring van het interieur of
strepen en beschadigingen van
gelakte oppervlakken kunnen
veroorzaken:
– Behalve de stoelen: Organische
reinigingsmiddelen zoals
wasbenzine en terpentine,
alkalische of zuurhoudende
middelen, textielverf en
bleekmiddel
– Stoelen: Alkalische en
zuurhoudende middelen, zoals
thinner, wasbenzine en alcohol
• Gebruik geen autowas of lakcleaner.
Het dashboard of andere gelakte
delen van het interieur kunnen
beschadigd raken.
OPMERKING
Voorkomen van beschadiging van
lederen bekleding
Neem de volgende
voorzorgsmaatregelen in acht om
beschadiging en vroegtijdige slijtage
van lederen bekleding te voorkomen:
• Verwijder stof en vuil onmiddellijk van
de bekleding.
• Stel de auto niet langdurig bloot aan
direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
• Leg geen vinyl of plastic voorwerpen
of artikelen die was bevatten op de
bekleding, aangezien ze bij hoge
temperaturen in het interieur
mogelijk aan het leer vast blijven
kleven.
Water op de vloerbedekking
Was de vloerbedekking van de auto niet
met water. Water dat in contact komt
met elektrische onderdelen boven of
onder de vloerbedekking, kan schade
aan de verschillende systemen van de
OPMERKING(Vervolg)
auto veroorzaken, bijvoorbeeld aan het
audiosysteem. Water kan bovendien
roest aan de carrosserie veroorzaken.
Bij het reinigen van de binnenzijde van
de voorruit (auto's met Toyota Safety
Sense)
Zorg ervoor dat er geen ruitenreiniger
op de lens terechtkomt. Raak de lens ook
niet aan. (→Blz. 131)
Schoonmaken van de binnenzijde van
de achterruit
• Gebruik geen ruitenreiniger om de
achterruit schoon te maken. Anders
kunnen de verwarmingsdraden
beschadigd raken. Veeg de ruit
voorzichtig schoon met een doek en
lauw water. Maak de ruit in
horizontale richting schoon,
evenwijdig aan de
verwarmingsdraden.
• Voorkom beschadiging van de
verwarmingsdraden.
6.2 Onderhoud
6.2.1 Onderhoud en reparatie
Om veilig en zuinig te kunnen rijden is
het van essentieel belang dat uw auto
goed verzorgd en onderhouden wordt.
Toyota raadt u aan uw auto als volgt te
onderhouden:
Periodiek onderhoud
Laat het onderhoud aan uw auto
uitvoeren volgens het
onderhoudsschema.
Zie het onderhouds- en garantieboekje
voor het onderhoudsschema.
Zelf uit te voeren onderhoud
Hoe zit het met zelf uit te voeren
onderhoud?
Als u een beetje technisch inzicht en wat
eenvoudig gereedschap hebt, zijn veel
onderhoudswerkzaamheden zelf uit te
voeren.
6.1 Onderhoud en verzorging
381
6
Onderhoud en verzorging

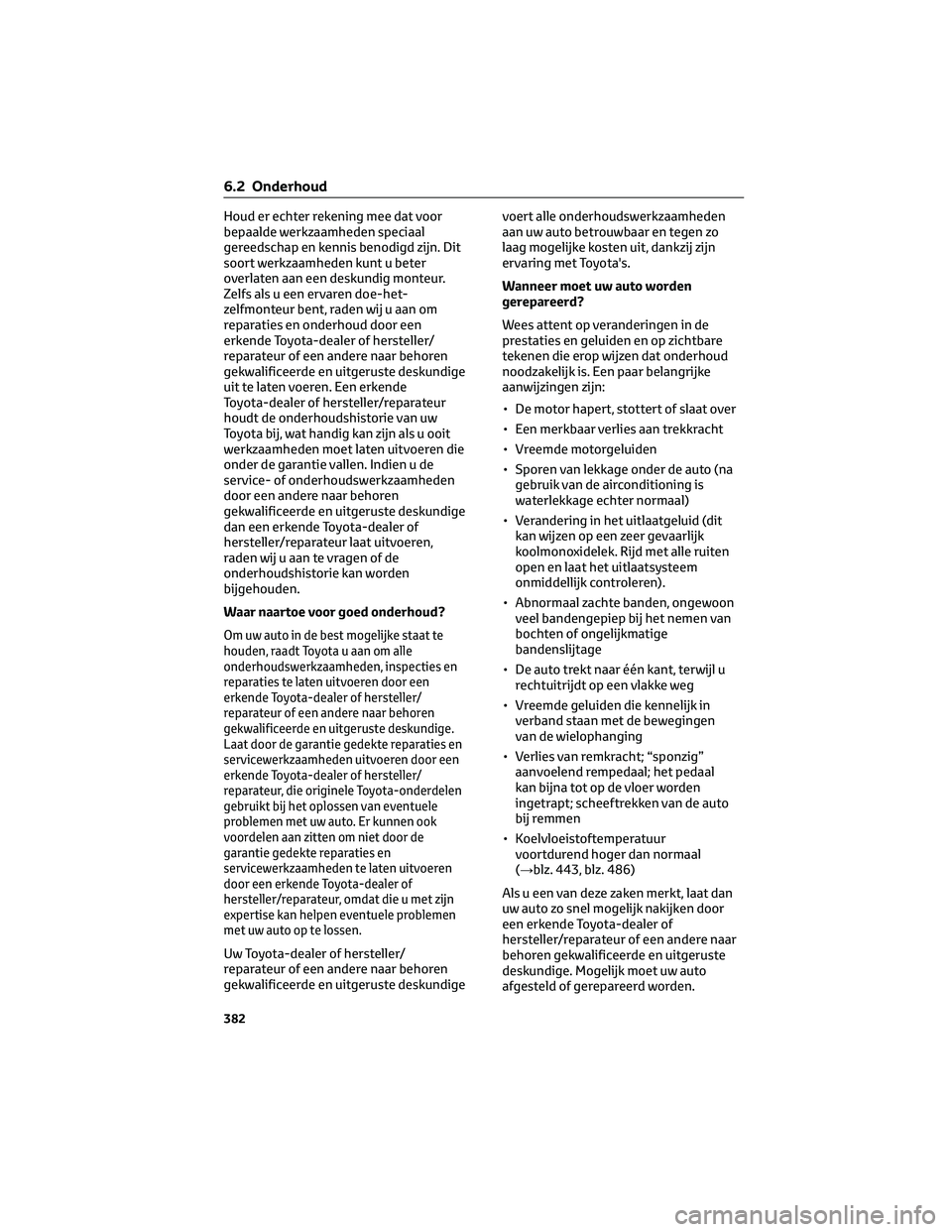

Houd er echter rekening mee dat voor
bepaalde werkzaamheden speciaal
gereedschap en kennis benodigd zijn. Dit
soort werkzaamheden kunt u beter
overlaten aan een deskundig monteur.
Zelfs als u een ervaren doe-het-
zelfmonteur bent, raden wij u aan om
reparaties en onderhoud door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
uit te laten voeren. Een erkende
Toyota-dealer of hersteller/reparateur
houdt de onderhoudshistorie van uw
Toyota bij, wat handig kan zijn als u ooit
werkzaamheden moet laten uitvoeren die
onder de garantie vallen. Indien u de
service- of onderhoudswerkzaamheden
door een andere naar behoren
gekwalificeerde en uitgeruste deskundige
dan een erkende Toyota-dealer of
hersteller/reparateur laat uitvoeren,
raden wij u aan te vragen of de
onderhoudshistorie kan worden
bijgehouden.
Waar naartoe voor goed onderhoud?
Om uw auto in de best mogelijke staat te
houden, raadt Toyota u aan om alle
onderhoudswerkzaamheden, inspecties en
reparaties te laten uitvoeren door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Laat door de garantie gedekte reparaties en
servicewerkzaamheden uitvoeren door een
erkende Toyota-dealer of hersteller/
reparateur, die originele Toyota-onderdelen
gebruikt bij het oplossen van eventuele
problemen met uw auto. Er kunnen ook
voordelen aan zitten om niet door de
garantie gedekte reparaties en
servicewerkzaamheden te laten uitvoeren
door een erkende Toyota-dealer of
hersteller/reparateur, omdat die u met zijn
expertise kan helpen eventuele problemen
met uw auto op te lossen.
Uw Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundigevoert alle onderhoudswerkzaamheden
aan uw auto betrouwbaar en tegen zo
laag mogelijke kosten uit, dankzij zijn
ervaring met Toyota's.
Wanneer moet uw auto worden
gerepareerd?
Wees attent op veranderingen in de
prestaties en geluiden en op zichtbare
tekenen die erop wijzen dat onderhoud
noodzakelijk is. Een paar belangrijke
aanwijzingen zijn:
• De motor hapert, stottert of slaat over
• Een merkbaar verlies aan trekkracht
• Vreemde motorgeluiden
• Sporen van lekkage onder de auto (na
gebruik van de airconditioning is
waterlekkage echter normaal)
• Verandering in het uitlaatgeluid (dit
kan wijzen op een zeer gevaarlijk
koolmonoxidelek. Rijd met alle ruiten
open en laat het uitlaatsysteem
onmiddellijk controleren).
• Abnormaal zachte banden, ongewoon
veel bandengepiep bij het nemen van
bochten of ongelijkmatige
bandenslijtage
• De auto trekt naar één kant, terwijl u
rechtuitrijdt op een vlakke weg
• Vreemde geluiden die kennelijk in
verband staan met de bewegingen
van de wielophanging
• Verlies van remkracht; “sponzig”
aanvoelend rempedaal; het pedaal
kan bijna tot op de vloer worden
ingetrapt; scheeftrekken van de auto
bij remmen
• Koelvloeistoftemperatuur
voortdurend hoger dan normaal
(→blz. 443, blz. 486)
Als u een van deze zaken merkt, laat dan
uw auto zo snel mogelijk nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Mogelijk moet uw auto
afgesteld of gerepareerd worden.
6.2 Onderhoud
382

WAARSCHUWING!
Wanneer uw auto niet volgens de
voorschriften is onderhouden
Onjuist onderhoud kan ernstige schade
aan de auto en dodelijk of ernstig letsel
veroorzaken.
WAARSCHUWING!(Vervolg)
Omgaan met de 12V-accu
12V-accupolen, aansluitingen en
bijbehorende onderdelen bevatten
lood. Een loodvergiftiging kan
hersenbeschadiging veroorzaken. Was
daarom na werkzaamheden altijd uw
handen. (→Blz. 392)

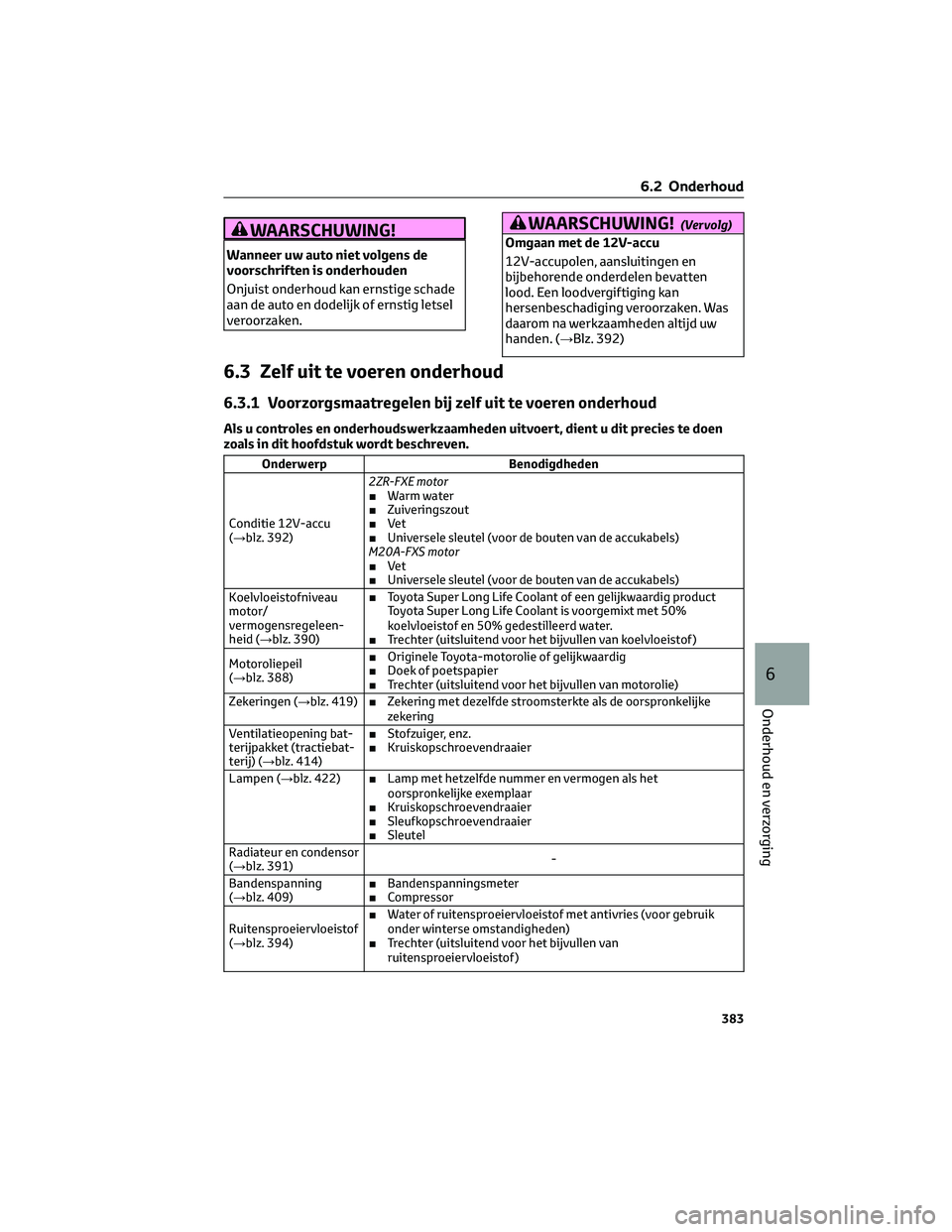

6.3 Zelf uit te voeren onderhoud
6.3.1 Voorzorgsmaatregelen bij zelf uit te voeren onderhoud
Als u controles en onderhoudswerkzaamheden uitvoert, dient u dit precies te doen
zoals in dit hoofdstuk wordt beschreven.
Onderwerp Benodigdheden
Conditie 12V-accu
(→blz. 392)2ZR-FXE motor
■Warm water
■Zuiveringszout
■Vet
■Universele sleutel (voor de bouten van de accukabels)
M20A-FXS motor
■Vet
■Universele sleutel (voor de bouten van de accukabels)
Koelvloeistofniveau
motor/
vermogensregeleen-
heid (→blz. 390)■Toyota Super Long Life Coolant of een gelijkwaardig product
Toyota Super Long Life Coolant is voorgemixt met 50%
koelvloeistof en 50% gedestilleerd water.
■Trechter (uitsluitend voor het bijvullen van koelvloeistof )
Motoroliepeil
(→blz. 388)■Originele Toyota-motorolie of gelijkwaardig
■Doek of poetspapier
■Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen (→blz. 419)■Zekering met dezelfde stroomsterkte als de oorspronkelijke
zekering
Ventilatieopening bat-
terijpakket (tractiebat-
terij) (→blz. 414)■Stofzuiger, enz.
■Kruiskopschroevendraaier
Lampen (→blz. 422)■Lamp met hetzelfde nummer en vermogen als het
oorspronkelijke exemplaar
■Kruiskopschroevendraaier
■Sleufkopschroevendraaier
■Sleutel
Radiateur en condensor
(→blz. 391)-
Bandenspanning
(→blz. 409)■Bandenspanningsmeter
■Compressor
Ruitensproeiervloeistof
(→blz. 394)■Water of ruitensproeiervloeistof met antivries (voor gebruik
onder winterse omstandigheden)
■Trechter (uitsluitend voor het bijvullen van
ruitensproeiervloeistof )
6.2 Onderhoud
383
6
Onderhoud en verzorging

WAARSCHUWING!
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die
plotseling in beweging kunnen komen,
heet kunnen worden of elektrisch geladen
kunnen worden. Neem onderstaande
voorzorgsmaatregelen in acht om dodelijk
of ernstig letsel te voorkomen.
Tijdens werkzaamheden in de
motorruimte
• Controleer of ACCESSORY (stand
ACC) of IGNITION ON (contact AAN)
niet op het multi-informatiedisplay
wordt weergegeven en het
controlelampje READY uit is.
• Houd handen, kleding en
gereedschap uit de buurt van de
ventilator als die in werking is.
•
Raak de motor, de
vermogensregeleenheid, de radiateur,
het uitlaatspruitstuk, enz. niet direct na
het rijden aan, aangezien deze
onderdelen heet kunnen zijn. De olie en
andere vloeistoffen kunnen ook heet
zijn.
• Laat geen brandbare voorwerpen,
zoals een stuk papier of een doek,
achter in de motorruimte.
• Rook niet, veroorzaak geen vonken
en voorkom open vuur in de buurt
van de 12V-accu. De brandstof- en
accudampen zijn licht ontvlambaar.
• Wees uiterst voorzichtig als u aan de
12V-accu werkt. De accu bevat
namelijk het giftige en corrosieve
zwavelzuur.
• Wees voorzichtig, want remvloeistof
is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken
beschadigen. Als u remvloeistof op
uw handen of in uw ogen krijgt, spoel
ze dan onmiddellijk met schoon
water. Raadpleeg een arts als u last
blijft houden.
WAARSCHUWING!(Vervolg)
Werkzaamheden bij de elektrische
koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat,
kunnen de elektrische koelventilatoren
automatisch worden ingeschakeld als
de airconditioning wordt ingeschakeld
en/of als de koelvloeistoftemperatuur
hoog is. (→Blz. 391)
Veiligheidsbril
Draag een veiligheidsbril om uw ogen
te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof,
enz.
OPMERKING
Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
Als het remvloeistofniveau te laag of
te hoog is
Het is normaal dat het
remvloeistofniveau iets lager wordt door
slijtage van de remblokken of door een
hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet
worden bijgevuld, kan dit duiden op een
serieus probleem.
6.3 Zelf uit te voeren onderhoud
384

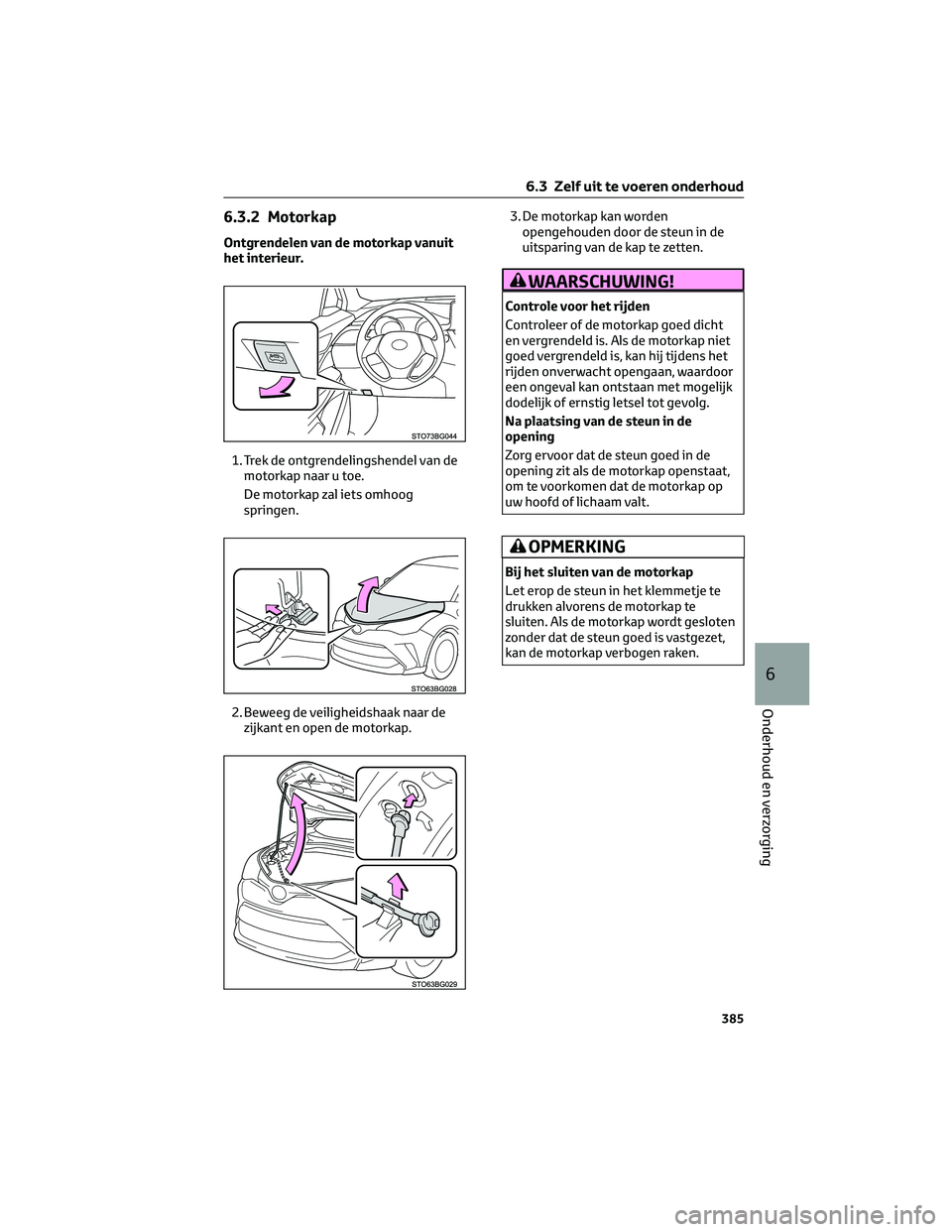

6.3.2 Motorkap
Ontgrendelen van de motorkap vanuit
het interieur.
1. Trek de ontgrendelingshendel van de
motorkap naar u toe.
De motorkap zal iets omhoog
springen.
2. Beweeg de veiligheidshaak naar de
zijkant en open de motorkap.3. De motorkap kan worden
opengehouden door de steun in de
uitsparing van de kap te zetten.
WAARSCHUWING!
Controle voor het rijden
Controleer of de motorkap goed dicht
en vergrendeld is. Als de motorkap niet
goed vergrendeld is, kan hij tijdens het
rijden onverwacht opengaan, waardoor
een ongeval kan ontstaan met mogelijk
dodelijk of ernstig letsel tot gevolg.
Na plaatsing van de steun in de
opening
Zorg ervoor dat de steun goed in de
opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op
uw hoofd of lichaam valt.
OPMERKING
Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te
drukken alvorens de motorkap te
sluiten. Als de motorkap wordt gesloten
zonder dat de steun goed is vastgezet,
kan de motorkap verbogen raken.
6.3 Zelf uit te voeren onderhoud
385
6
Onderhoud en verzorging

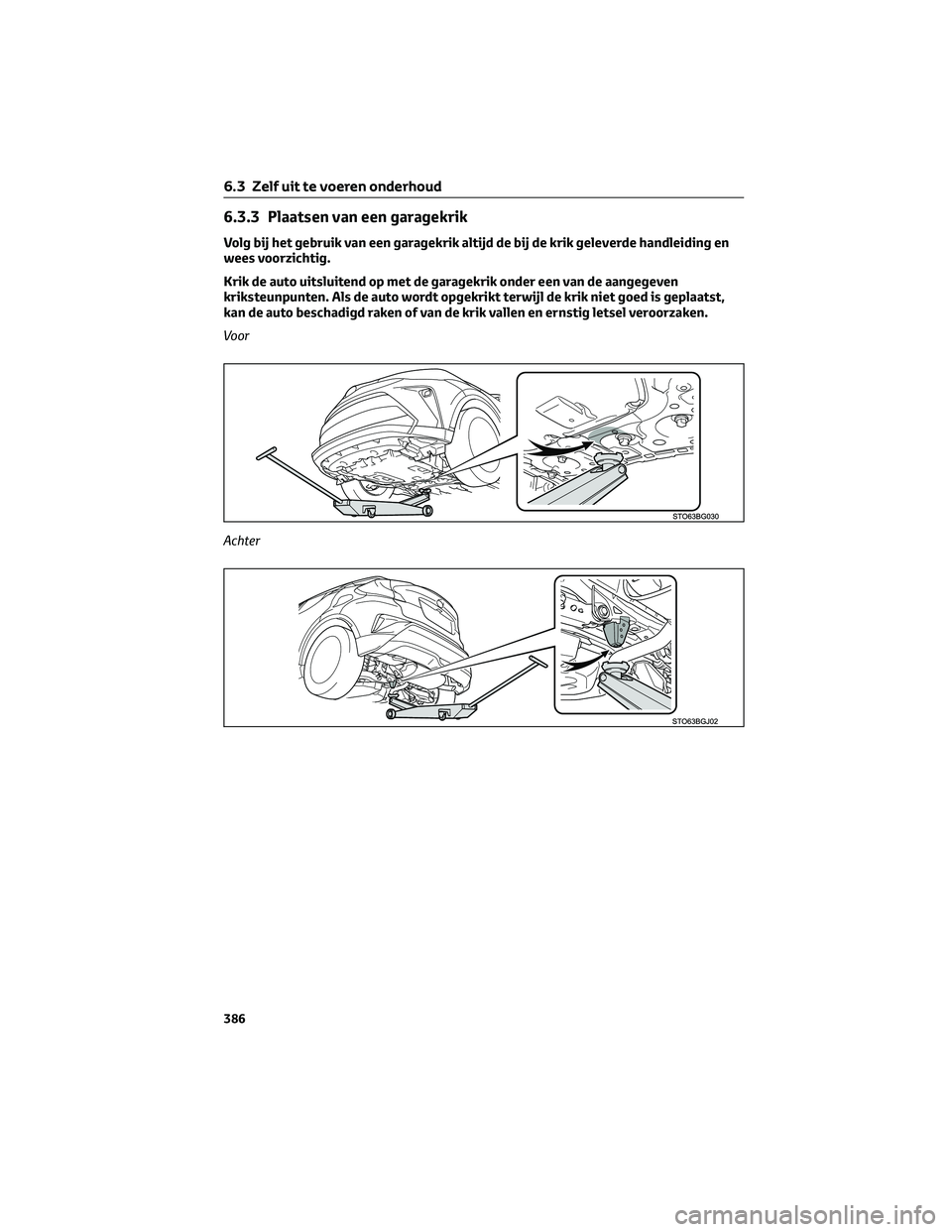

6.3.3 Plaatsen van een garagekrik
Volg bij het gebruik van een garagekrik altijd de bij de krik geleverde handleiding en
wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de aangegeven
kriksteunpunten. Als de auto wordt opgekrikt terwijl de krik niet goed is geplaatst,
kan de auto beschadigd raken of van de krik vallen en ernstig letsel veroorzaken.
Voor
Achter
6.3 Zelf uit te voeren onderhoud
386

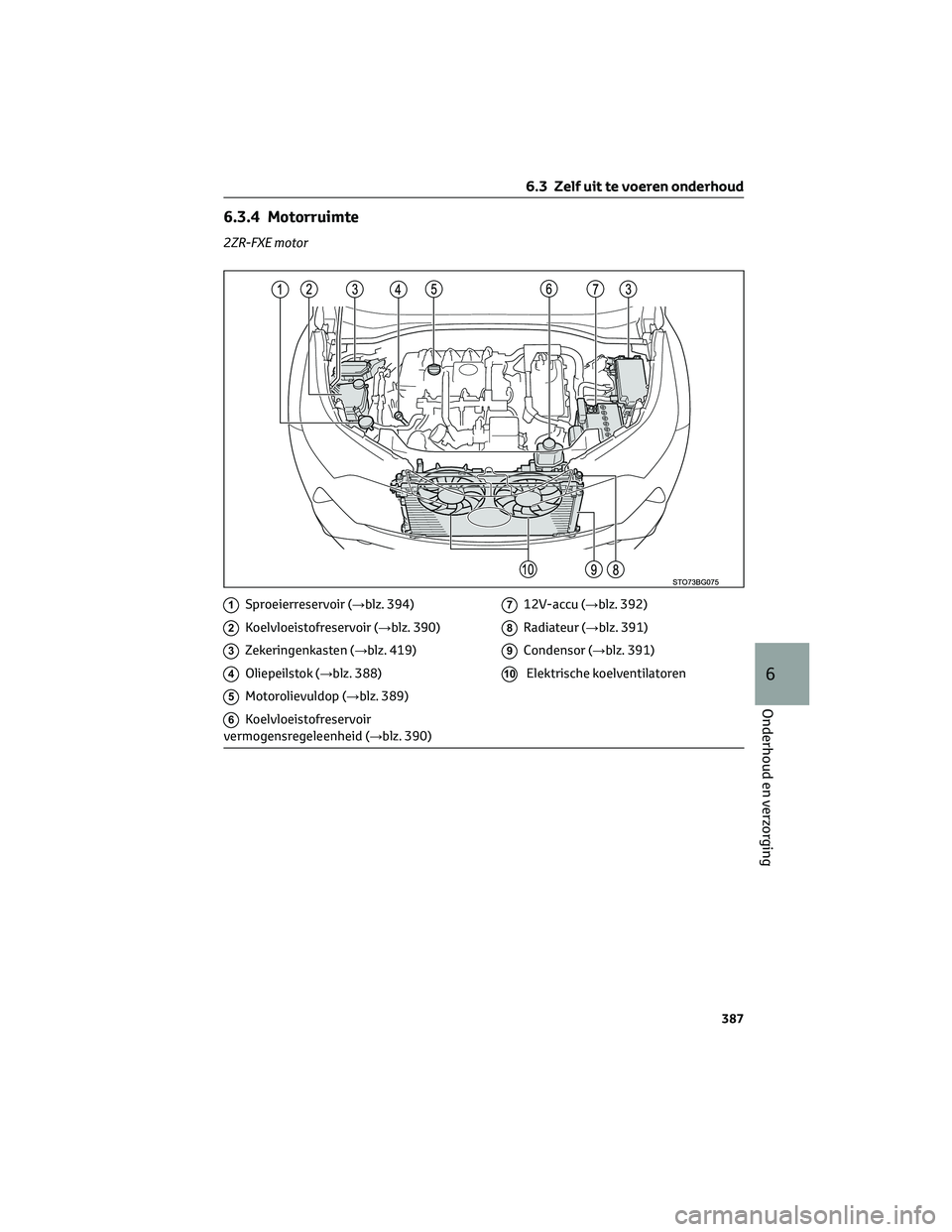

6.3.4 Motorruimte
2ZR-FXE motor
1Sproeierreservoir (→blz. 394)
2Koelvloeistofreservoir (→blz. 390)
3Zekeringenkasten (→blz. 419)
4Oliepeilstok (→blz. 388)
5Motorolievuldop (→blz. 389)
6Koelvloeistofreservoir
vermogensregeleenheid (→blz. 390)
712V-accu (→blz. 392)
8Radiateur (→blz. 391)
9Condensor (→blz. 391)
10Elektrische koelventilatoren
6.3 Zelf uit te voeren onderhoud
387
6
Onderhoud en verzorging

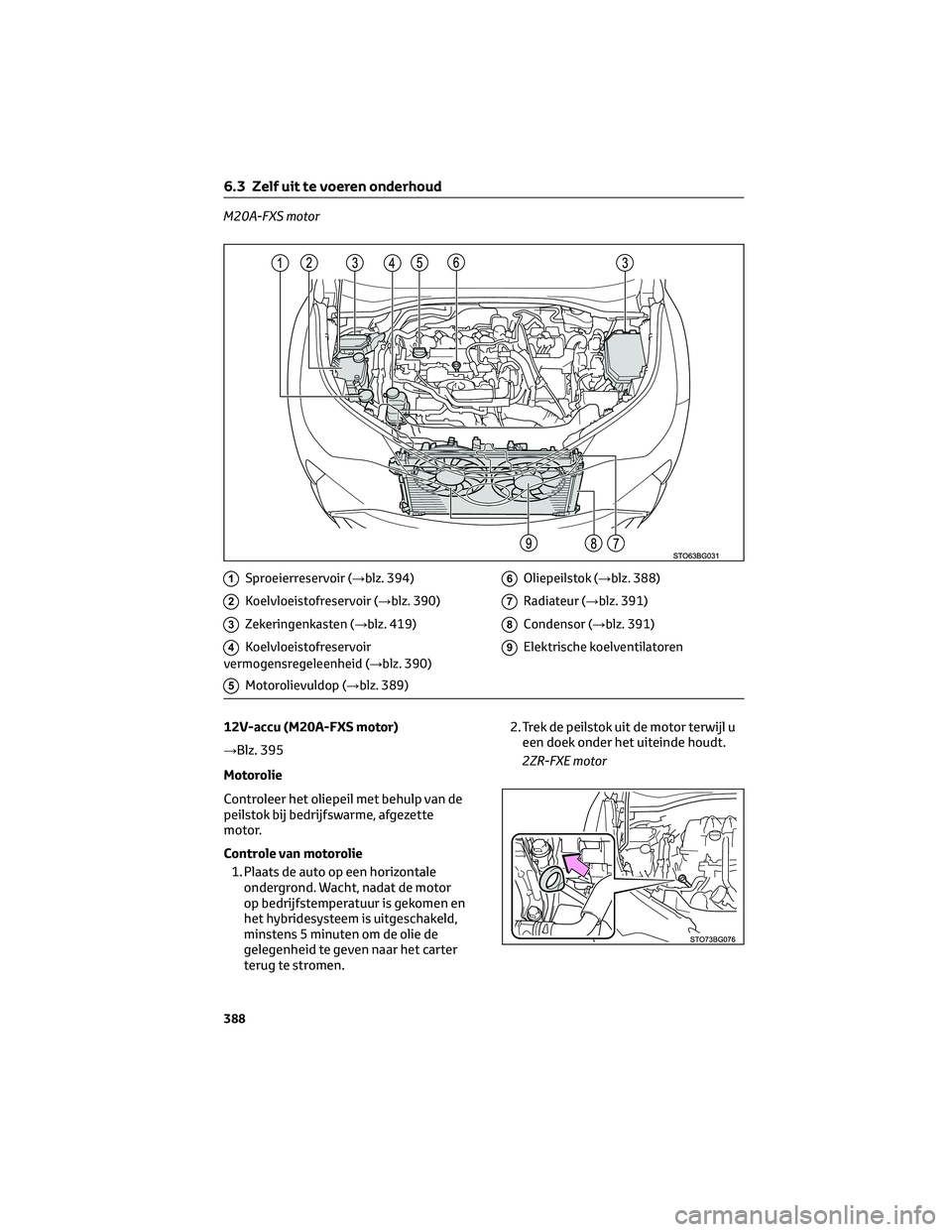

M20A-FXS motor
1Sproeierreservoir (→blz. 394)
2Koelvloeistofreservoir (→blz. 390)
3Zekeringenkasten (→blz. 419)
4Koelvloeistofreservoir
vermogensregeleenheid (→blz. 390)
5Motorolievuldop (→blz. 389)
6Oliepeilstok (→blz. 388)
7Radiateur (→blz. 391)
8Condensor (→blz. 391)
9Elektrische koelventilatoren
12V-accu (M20A-FXS motor)
→Blz. 395
Motorolie
Controleer het oliepeil met behulp van de
peilstok bij bedrijfswarme, afgezette
motor.
Controle van motorolie
1. Plaats de auto op een horizontale
ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen en
het hybridesysteem is uitgeschakeld,
minstens 5 minuten om de olie de
gelegenheid te geven naar het carter
terug te stromen.2. Trek de peilstok uit de motor terwijl u
een doek onder het uiteinde houdt.
2ZR-FXE motor
6.3 Zelf uit te voeren onderhoud
388
