WAARSCHUWING!(Vervolg)
Verklaring voor de lithiumbatterij
WAARSCHUWING:
ALS DE BATTERIJ DOOR EEN ONJUIST
TYPE BATTERIJ WORDT VERVANGEN,
KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR
LEVER ZE IN ALS KCA.
OPMERKING
Voor een goede werking na het
vervangen van de batterij
Houd u aan de volgende voorzorgsma-
atregelen om ongevallen te voorkomen:
• Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan
corroderen.
• Voorkom dat andere onderdelen in de
afstandsbediening worden
aangeraakt of bewogen.
• Verbuig de aansluitingen van de
batterij niet.
6.3.12 Controleren en vervangen
van zekeringen
Als een bepaalde stroomverbruiker niet
werkt, kan het zijn dat een zekering is
doorgebrand. Controleer in dat geval de
desbetreffende zekering en vervang
deze indien nodig.
1. Zet het contact UIT.
2. Open het deksel van de
zekeringenkast.

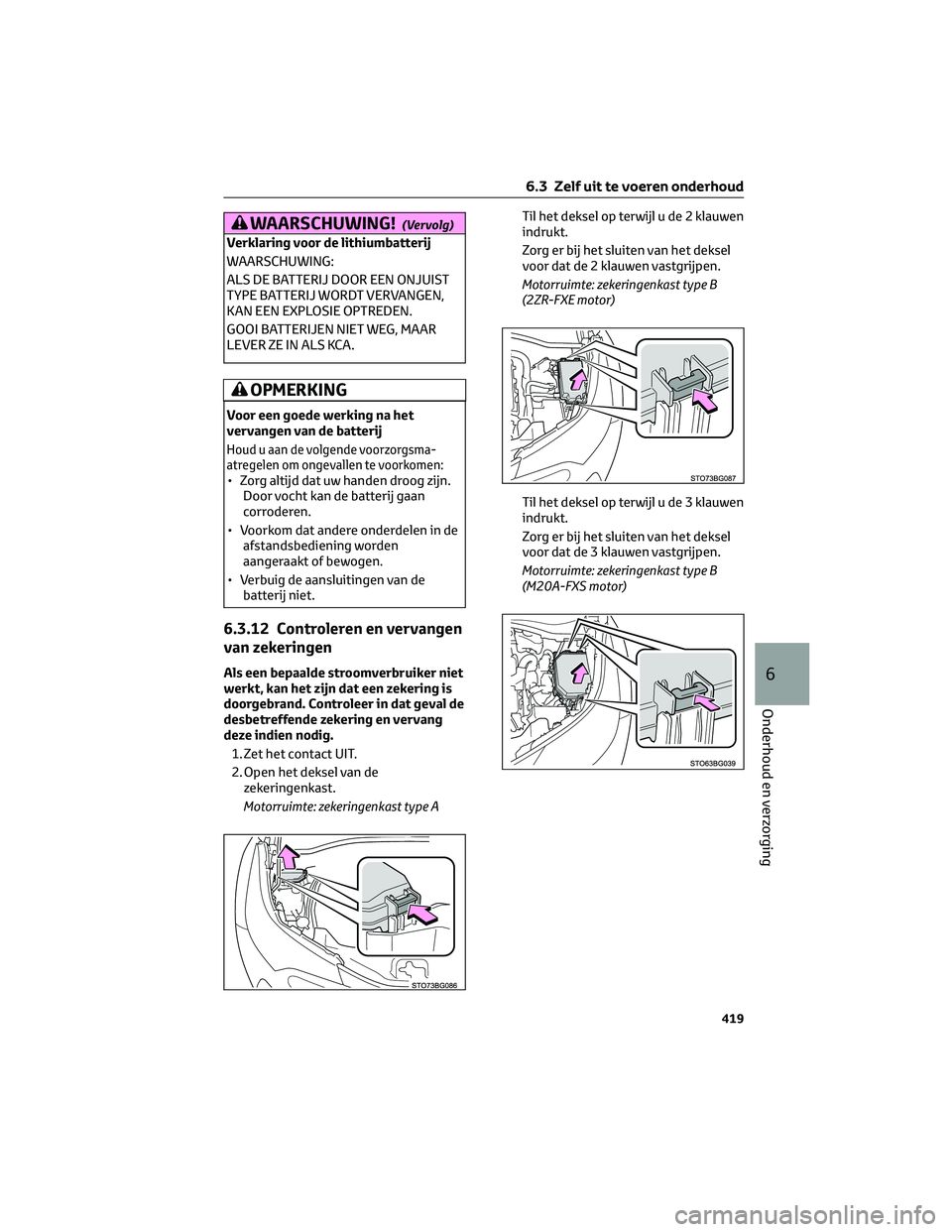

Motorruimte: zekeringenkast type ATil het deksel op terwijl u de 2 klauwen
indrukt.
Zorg er bij het sluiten van het deksel
voor dat de 2 klauwen vastgrijpen.
Motorruimte: zekeringenkast type B
(2ZR-FXE motor)
Til het deksel op terwijl u de 3 klauwen
indrukt.
Zorg er bij het sluiten van het deksel
voor dat de 3 klauwen vastgrijpen.
Motorruimte: zekeringenkast type B
(M20A-FXS motor)
6.3 Zelf uit te voeren onderhoud
419
6
Onderhoud en verzorging

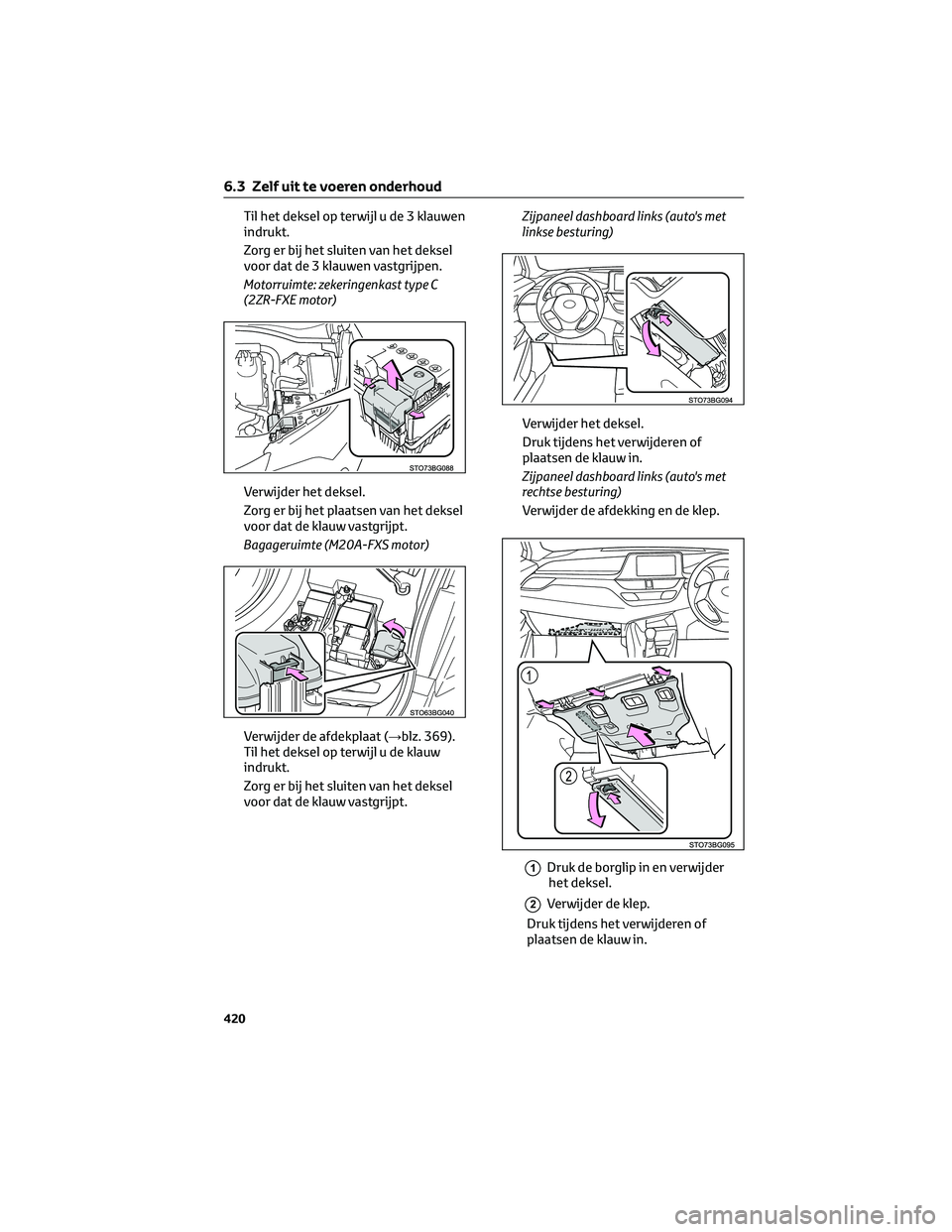

Til het deksel op terwijl u de 3 klauwen
indrukt.
Zorg er bij het sluiten van het deksel
voor dat de 3 klauwen vastgrijpen.
Motorruimte: zekeringenkast type C
(2ZR-FXE motor)
Verwijder het deksel.
Zorg er bij het plaatsen van het deksel
voor dat de klauw vastgrijpt.
Bagageruimte (M20A-FXS motor)
Verwijder de afdekplaat (→blz. 369).
Til het deksel op terwijl u de klauw
indrukt.
Zorg er bij het sluiten van het deksel
voor dat de klauw vastgrijpt.Zijpaneel dashboard links (auto's met
linkse besturing)
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Zijpaneel dashboard links (auto's met
rechtse besturing)
Verwijder de afdekking en de klep.
1Druk de borglip in en verwijder
het deksel.
2Verwijder de klep.
Druk tijdens het verwijderen of
plaatsen de klauw in.
6.3 Zelf uit te voeren onderhoud
420

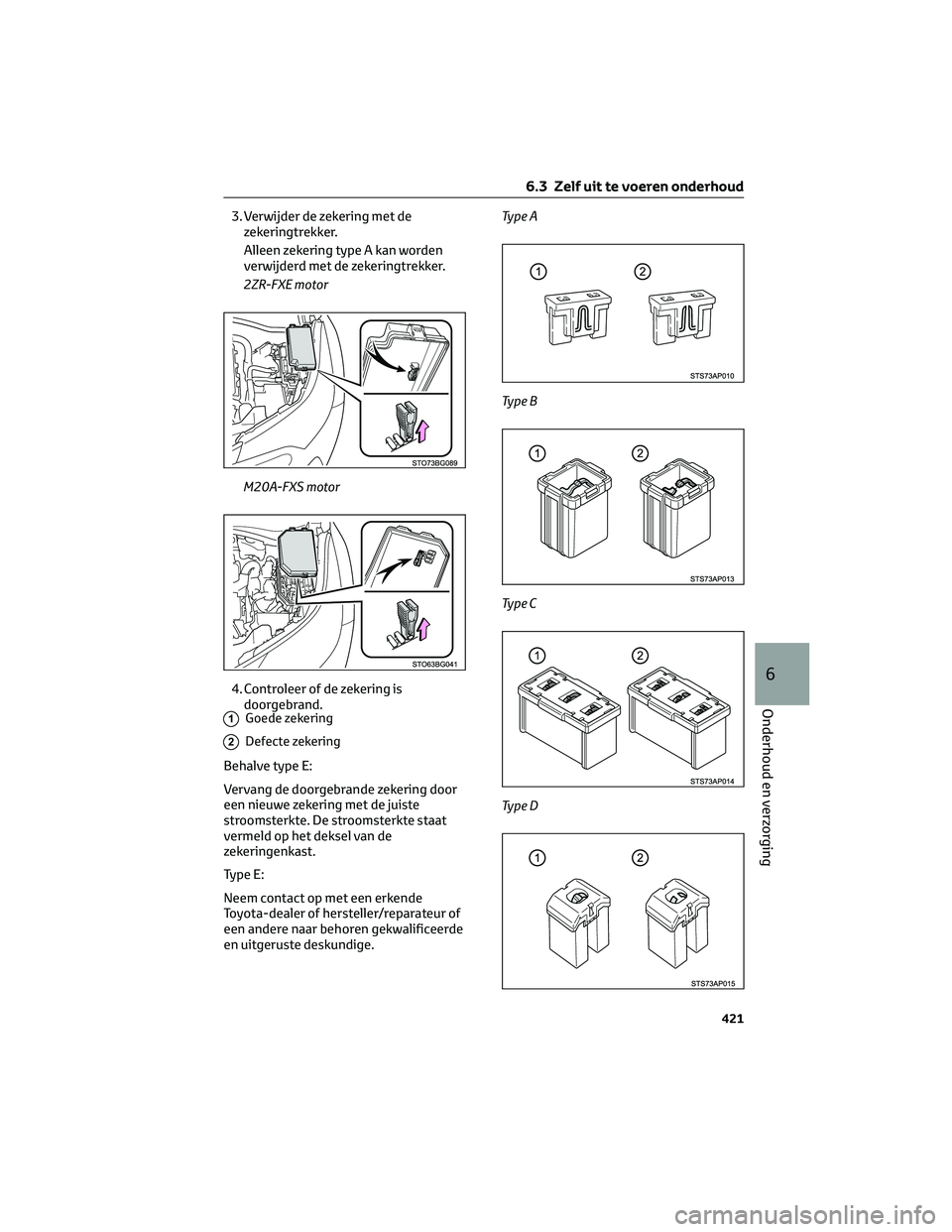

3. Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
2ZR-FXE motor
M20A-FXS motor
4. Controleer of de zekering is
doorgebrand.
1Goede zekering
2Defecte zekering
Behalve type E:
Vervang de doorgebrande zekering door
een nieuwe zekering met de juiste
stroomsterkte. De stroomsterkte staat
vermeld op het deksel van de
zekeringenkast.
Type E:
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.Ty p e A
Ty p e B
Ty p e C
Ty p e D
6.3 Zelf uit te voeren onderhoud
421
6
Onderhoud en verzorging

Ty p e E

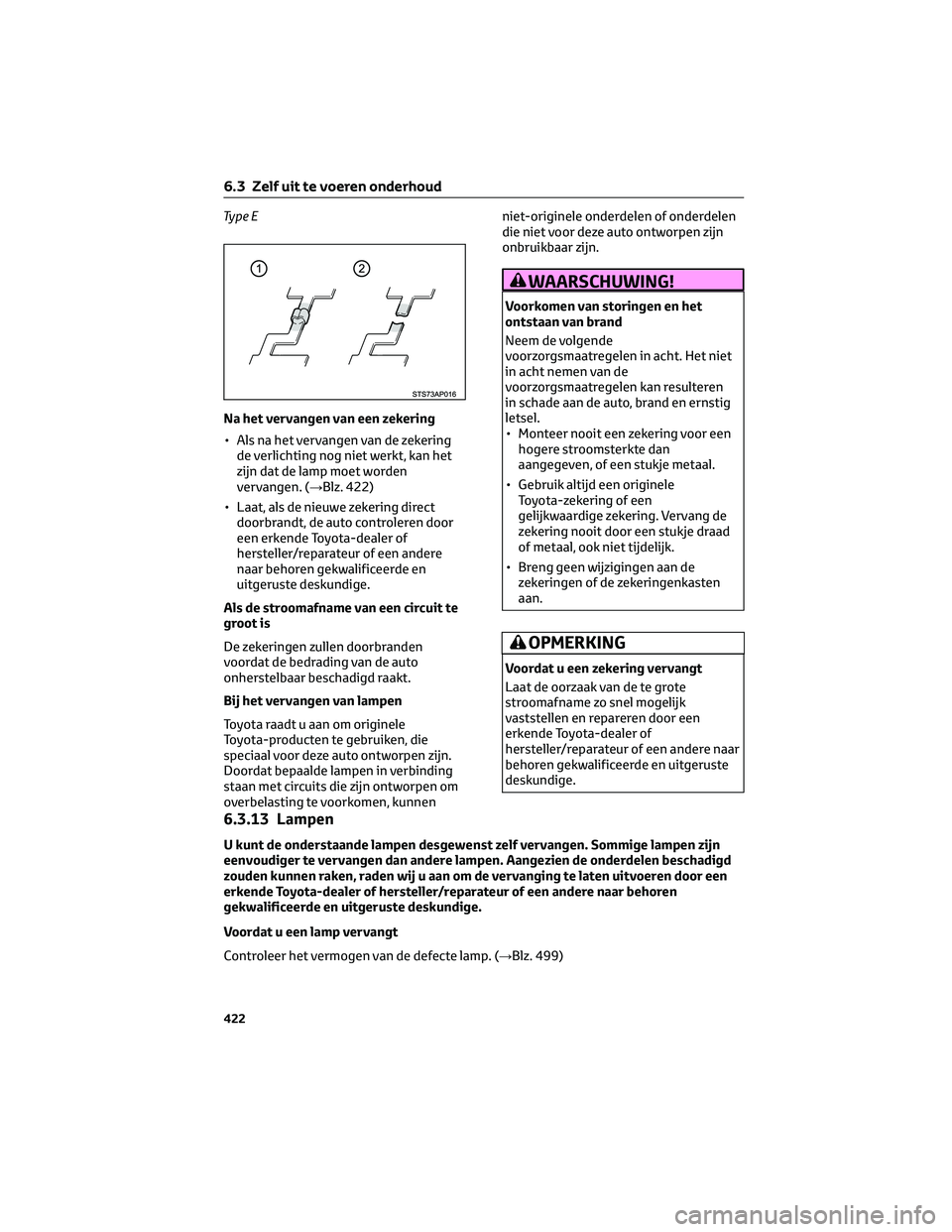

Na het vervangen van een zekering
• Als na het vervangen van de zekering
de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden
vervangen. (→Blz. 422)
• Laat, als de nieuwe zekering direct
doorbrandt, de auto controleren door
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als de stroomafname van een circuit te
groot is
De zekeringen zullen doorbranden
voordat de bedrading van de auto
onherstelbaar beschadigd raakt.
Bij het vervangen van lampen
Toyota raadt u aan om originele
Toyota-producten te gebruiken, die
speciaal voor deze auto ontworpen zijn.
Doordat bepaalde lampen in verbinding
staan met circuits die zijn ontworpen om
overbelasting te voorkomen, kunnenniet-originele onderdelen of onderdelen
die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
WAARSCHUWING!
Voorkomen van storingen en het
ontstaan van brand
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan resulteren
in schade aan de auto, brand en ernstig
letsel.
• Monteer nooit een zekering voor een
hogere stroomsterkte dan
aangegeven, of een stukje metaal.
• Gebruik altijd een originele
Toyota-zekering of een
gelijkwaardige zekering. Vervang de
zekering nooit door een stukje draad
of metaal, ook niet tijdelijk.
• Breng geen wijzigingen aan de
zekeringen of de zekeringenkasten
aan.
OPMERKING
Voordat u een zekering vervangt
Laat de oorzaak van de te grote
stroomafname zo snel mogelijk
vaststellen en repareren door een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
6.3.13 Lampen
U kunt de onderstaande lampen desgewenst zelf vervangen. Sommige lampen zijn
eenvoudiger te vervangen dan andere lampen. Aangezien de onderdelen beschadigd
zouden kunnen raken, raden wij u aan om de vervanging te laten uitvoeren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Voordat u een lamp vervangt
Controleer het vermogen van de defecte lamp. (→Blz. 499)
6.3 Zelf uit te voeren onderhoud
422

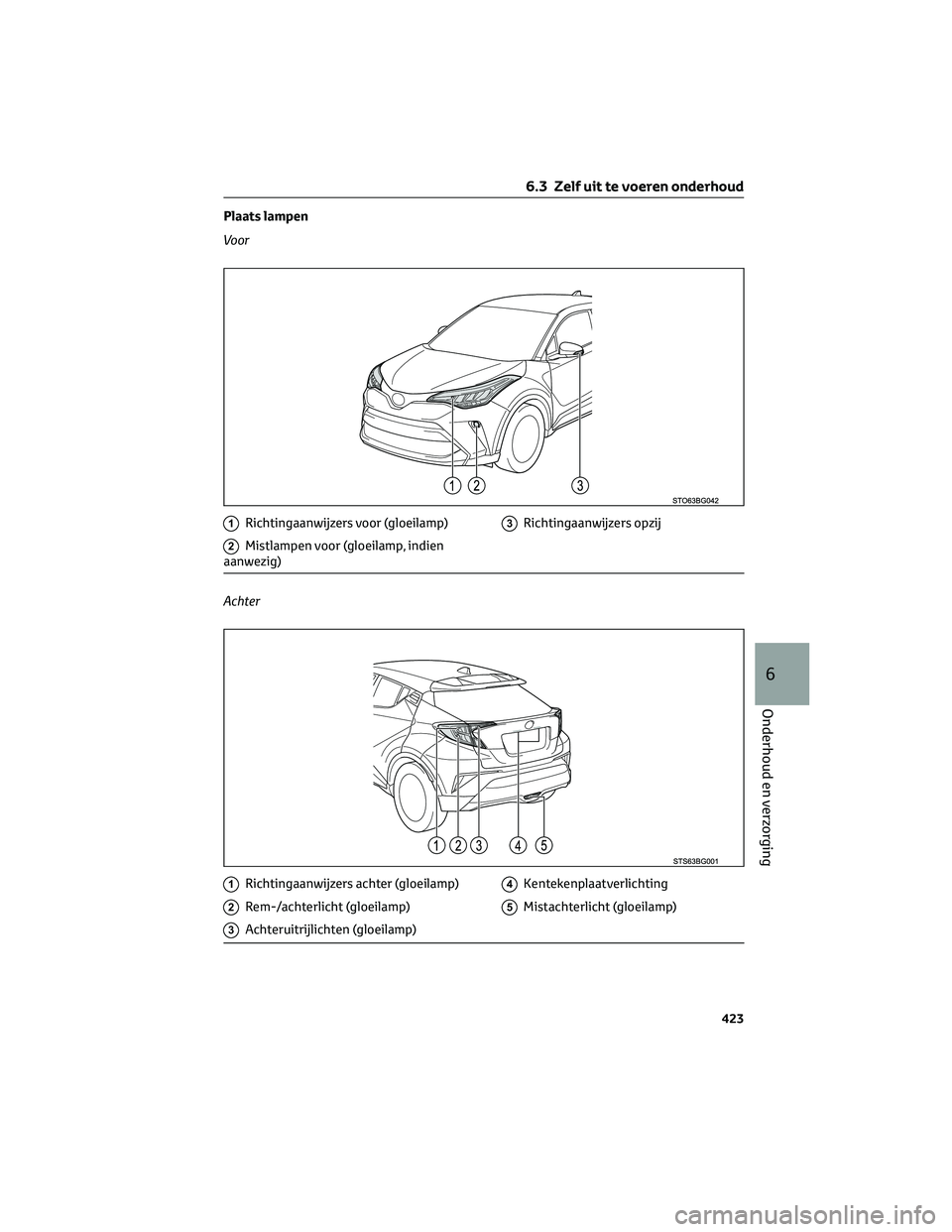

Plaats lampen
Voor
1Richtingaanwijzers voor (gloeilamp)
2Mistlampen voor (gloeilamp, indien
aanwezig)
3Richtingaanwijzers opzij
Achter
1Richtingaanwijzers achter (gloeilamp)
2Rem-/achterlicht (gloeilamp)
3Achteruitrijlichten (gloeilamp)
4Kentekenplaatverlichting
5Mistachterlicht (gloeilamp)
6.3 Zelf uit te voeren onderhoud
423
6
Onderhoud en verzorging

Lampen vervangen
Mistlampen voor (gloeilamp, indien
aanwezig)
1. Verwijder de 2 schroeven en de clip en
verwijder de wielkuip gedeeltelijk.
2. Neem de stekker los, terwijl de borglip
wordt ingedrukt.
3. Draai de lamphouder linksom en
verwijder hem.4. Plaats een nieuwe lamp.
Breng de 3 nokken op de lamp in lijn
met de bevestiging en steek de lamp
erin. Draai de lamphouder rechtsom
en zet hem vast.
5. Sluit de stekker aan.
Beweeg de lamphouder voorzichtig
om te controleren of hij niet loszit en
zet de mistlampen voor aan om
visueel te controleren of er geen licht
langs de bevestiging schijnt.
6.3 Zelf uit te voeren onderhoud
424

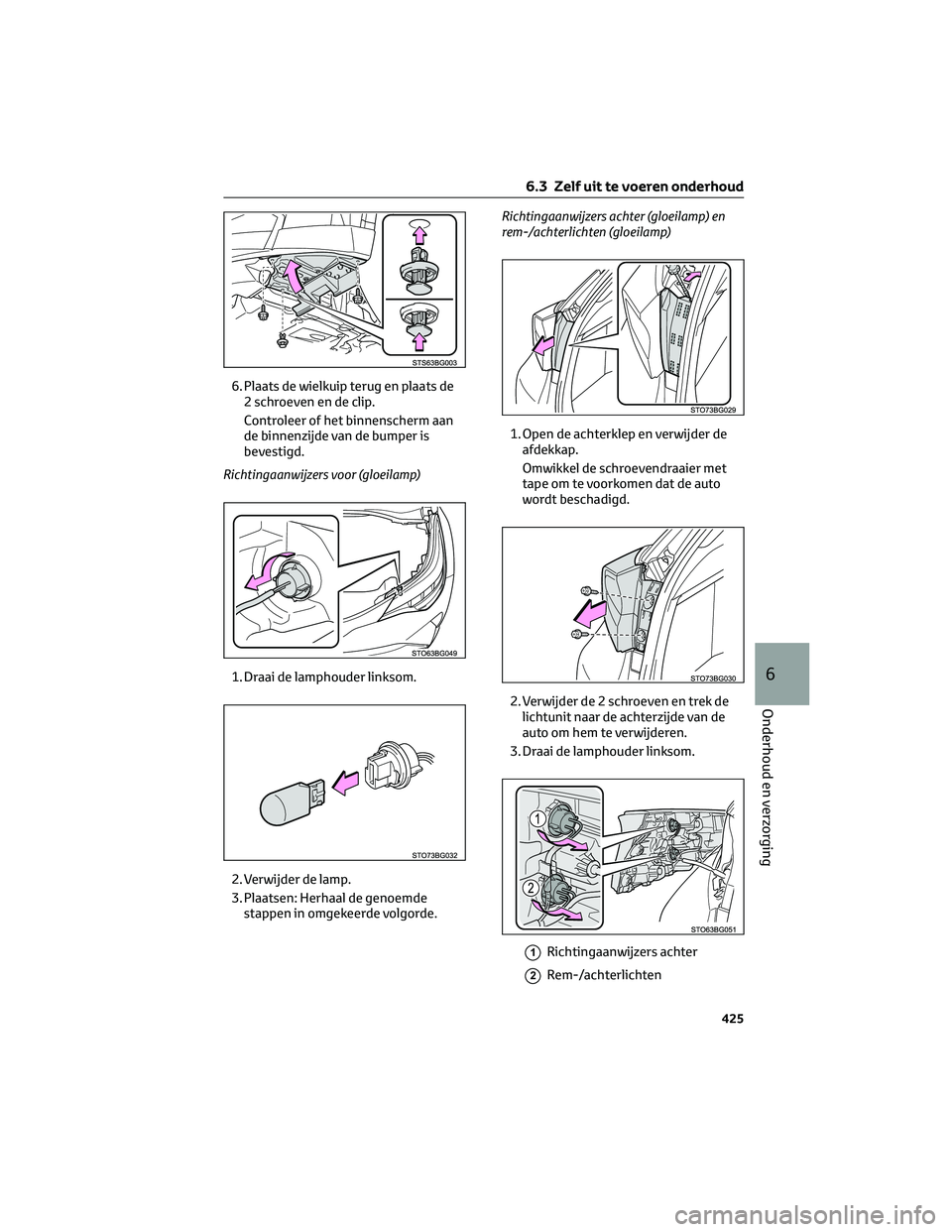

6. Plaats de wielkuip terug en plaats de
2 schroeven en de clip.
Controleer of het binnenscherm aan
de binnenzijde van de bumper is
bevestigd.
Richtingaanwijzers voor (gloeilamp)
1. Draai de lamphouder linksom.
2. Verwijder de lamp.
3. Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.Richtingaanwijzers achter (gloeilamp) en
rem-/achterlichten (gloeilamp)
1. Open de achterklep en verwijder de
afdekkap.
Omwikkel de schroevendraaier met
tape om te voorkomen dat de auto
wordt beschadigd.
2. Verwijder de 2 schroeven en trek de
lichtunit naar de achterzijde van de
auto om hem te verwijderen.
3. Draai de lamphouder linksom.
1Richtingaanwijzers achter
2Rem-/achterlichten
6.3 Zelf uit te voeren onderhoud
425
6
Onderhoud en verzorging

4. Verwijder de lamp.
1Richtingaanwijzers achter
2Rem-/achterlichten
5. Voer voor het plaatsen van de lamp
3en4in omgekeerde volgorde
uit.

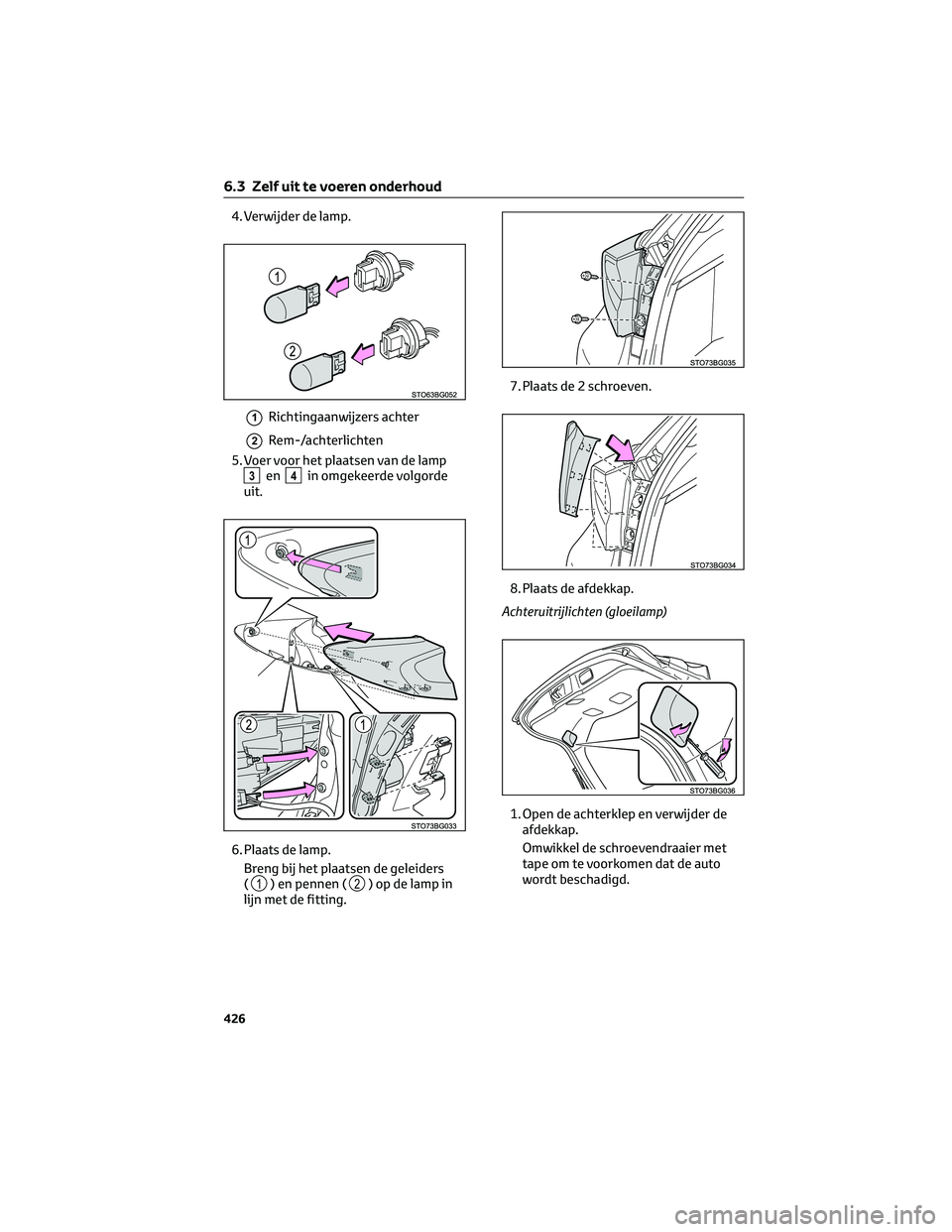

6. Plaats de lamp.
Breng bij het plaatsen de geleiders
(
1) en pennen (2) op de lamp in
lijn met de fitting.7. Plaats de 2 schroeven.
8. Plaats de afdekkap.
Achteruitrijlichten (gloeilamp)
1. Open de achterklep en verwijder de
afdekkap.
Omwikkel de schroevendraaier met
tape om te voorkomen dat de auto
wordt beschadigd.
6.3 Zelf uit te voeren onderhoud
426

2. Draai de lamphouder linksom.
3. Verwijder de lamp.
4. Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
Kentekenplaatverlichting
1. Open de achterklep en verwijder de
afdekkap.
Omwikkel de schroevendraaier met
tape om te voorkomen dat de auto
wordt beschadigd.2. Draai de lamphouder linksom.
3. Verwijder de lamp.
4. Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.

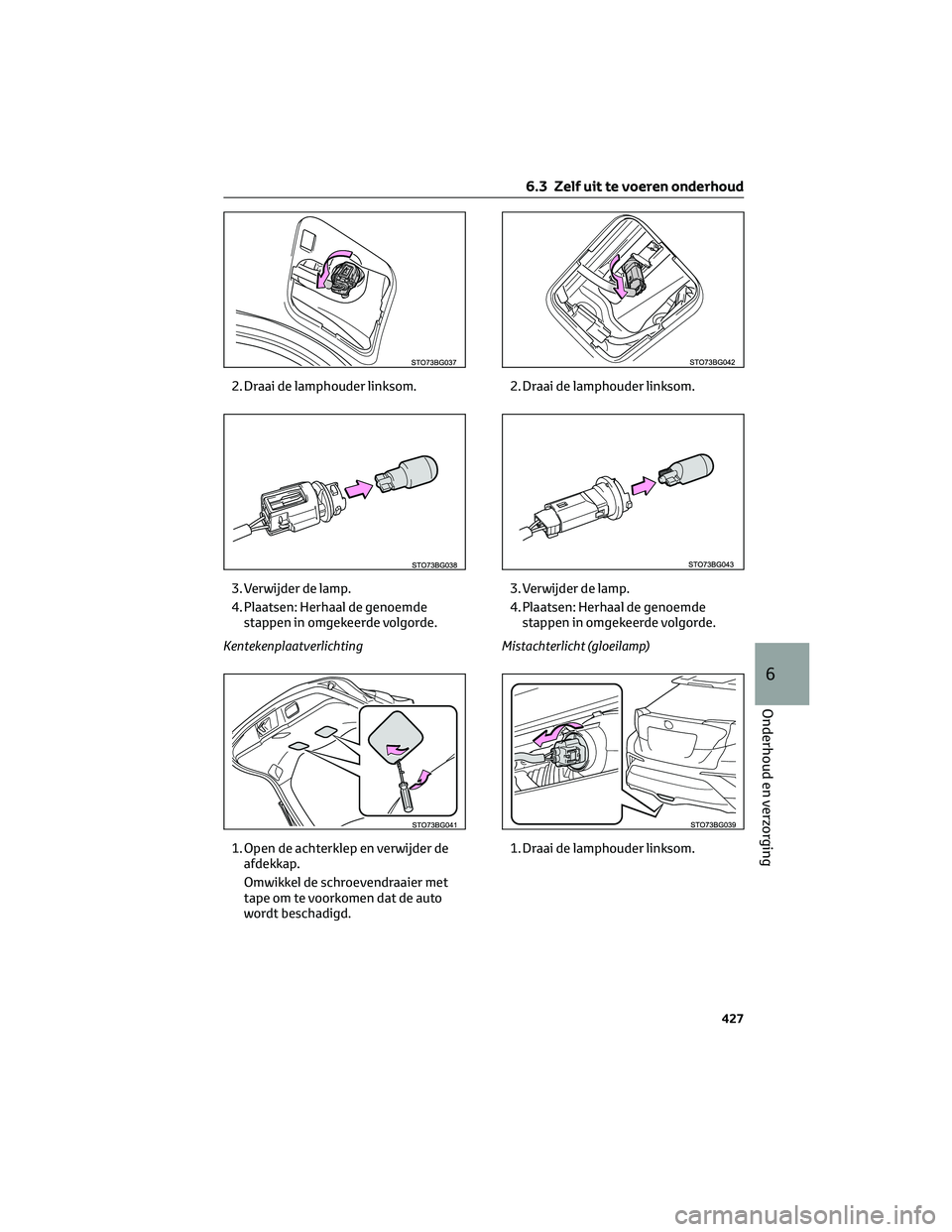

Mistachterlicht (gloeilamp)
1. Draai de lamphouder linksom.
6.3 Zelf uit te voeren onderhoud
427
6
Onderhoud en verzorging

2. Verwijder de lamp.
3. Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
Richtingaanwijzers opzij
1.
Maak met een sleufkopschroevendraaier
de klauw van de buitenspiegelkap los.
Omwikkel de schroevendraaier met
tape om te voorkomen dat de auto
wordt beschadigd.2. Maak de klauwen van de kap over de
hele omtrek los.

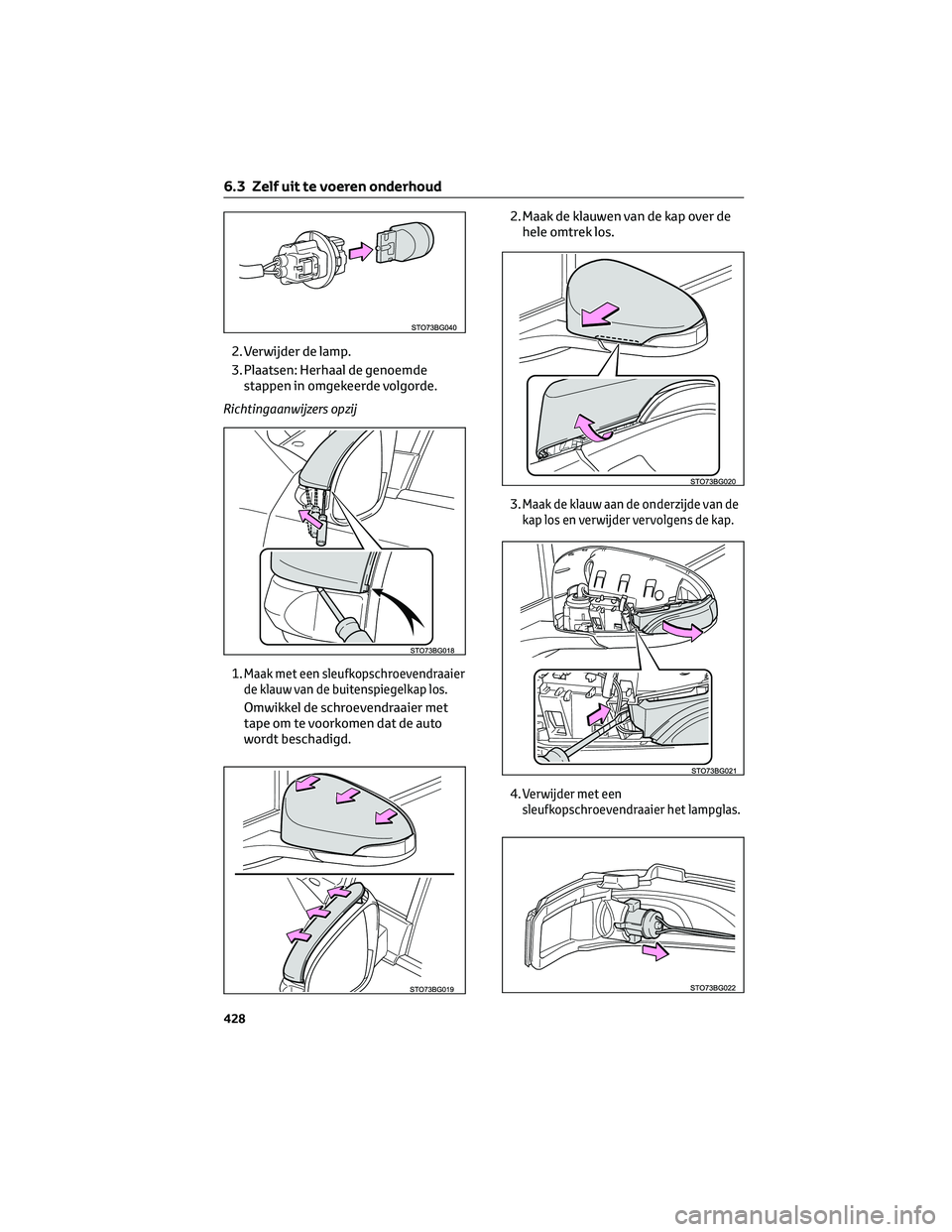

3.
Maak de klauw aan de onderzijde van de
kap los en verwijder vervolgens de kap.
4.Verwijder met een
sleufkopschroevendraaier het lampglas.
6.3 Zelf uit te voeren onderhoud
