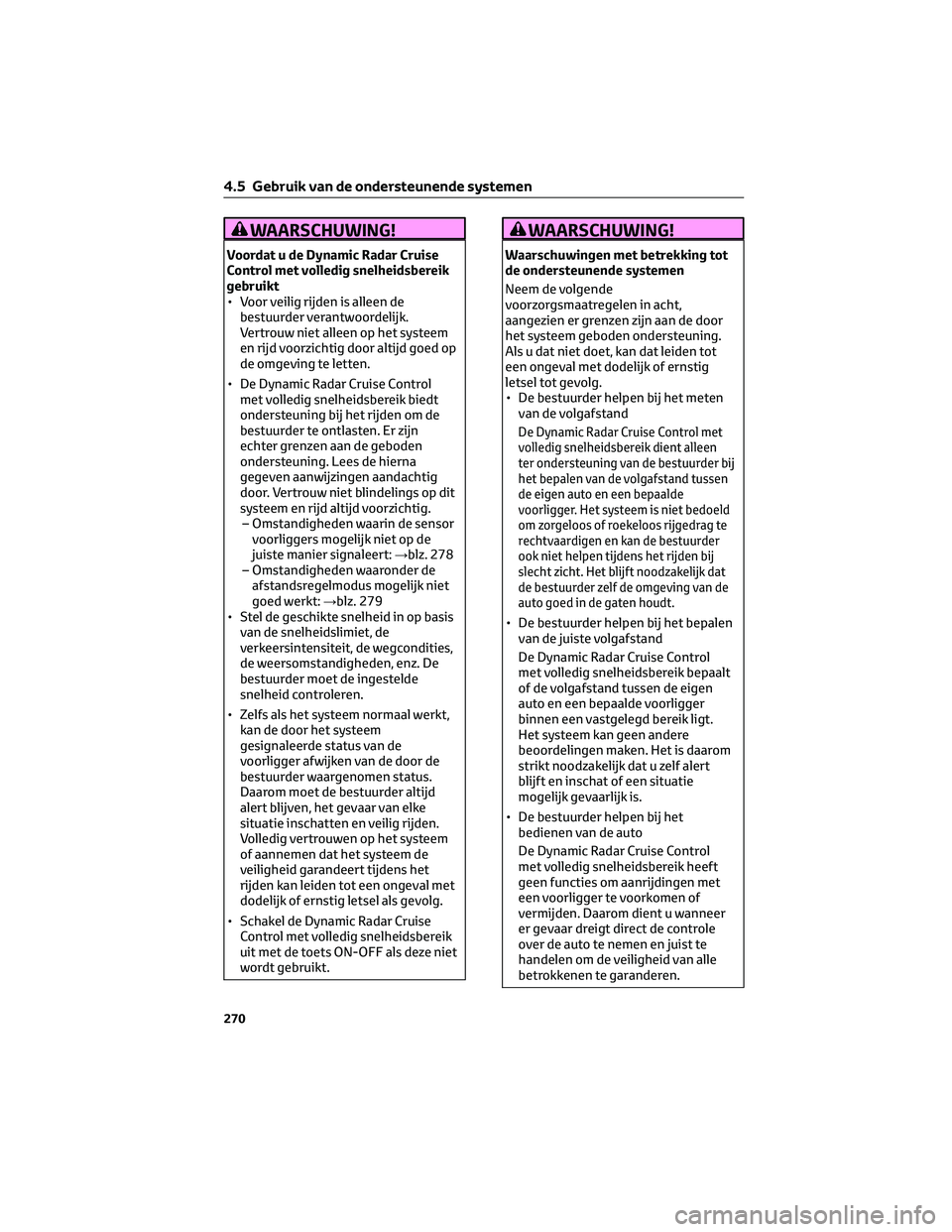

WAARSCHUWING!
Voordat u de Dynamic Radar Cruise
Control met volledig snelheidsbereik
gebruikt
• Voor veilig rijden is alleen de
bestuurder verantwoordelijk.
Vertrouw niet alleen op het systeem
en rijd voorzichtig door altijd goed op
de omgeving te letten.
• De Dynamic Radar Cruise Control
met volledig snelheidsbereik biedt
ondersteuning bij het rijden om de
bestuurder te ontlasten. Er zijn
echter grenzen aan de geboden
ondersteuning. Lees de hierna
gegeven aanwijzingen aandachtig
door. Vertrouw niet blindelings op dit
systeem en rijd altijd voorzichtig.
– Omstandigheden waarin de sensor
voorliggers mogelijk niet op de
juiste manier signaleert:→blz. 278
– Omstandigheden waaronder de
afstandsregelmodus mogelijk niet
goed werkt:→blz. 279
• Stel de geschikte snelheid in op basis
van de snelheidslimiet, de
verkeersintensiteit, de wegcondities,
de weersomstandigheden, enz. De
bestuurder moet de ingestelde
snelheid controleren.
• Zelfs als het systeem normaal werkt,
kan de door het systeem
gesignaleerde status van de
voorligger afwijken van de door de
bestuurder waargenomen status.
Daarom moet de bestuurder altijd
alert blijven, het gevaar van elke
situatie inschatten en veilig rijden.
Volledig vertrouwen op het systeem
of aannemen dat het systeem de
veiligheid garandeert tijdens het
rijden kan leiden tot een ongeval met
dodelijk of ernstig letsel als gevolg.
• Schakel de Dynamic Radar Cruise
Control met volledig snelheidsbereik
uit met de toets ON-OFF als deze niet
wordt gebruikt.
WAARSCHUWING!
Waarschuwingen met betrekking tot
de ondersteunende systemen
Neem de volgende
voorzorgsmaatregelen in acht,
aangezien er grenzen zijn aan de door
het systeem geboden ondersteuning.
Als u dat niet doet, kan dat leiden tot
een ongeval met dodelijk of ernstig
letsel tot gevolg.
• De bestuurder helpen bij het meten
van de volgafstand
De Dynamic Radar Cruise Control met
volledig snelheidsbereik dient alleen
ter ondersteuning van de bestuurder bij
het bepalen van de volgafstand tussen
de eigen auto en een bepaalde
voorligger. Het systeem is niet bedoeld
om zorgeloos of roekeloos rijgedrag te
rechtvaardigen en kan de bestuurder
ook niet helpen tijdens het rijden bij
slecht zicht. Het blijft noodzakelijk dat
de bestuurder zelf de omgeving van de
auto goed in de gaten houdt.
• De bestuurder helpen bij het bepalen
van de juiste volgafstand
De Dynamic Radar Cruise Control
met volledig snelheidsbereik bepaalt
of de volgafstand tussen de eigen
auto en een bepaalde voorligger
binnen een vastgelegd bereik ligt.
Het systeem kan geen andere
beoordelingen maken. Het is daarom
strikt noodzakelijk dat u zelf alert
blijft en inschat of een situatie
mogelijk gevaarlijk is.
• De bestuurder helpen bij het
bedienen van de auto
De Dynamic Radar Cruise Control
met volledig snelheidsbereik heeft
geen functies om aanrijdingen met
een voorligger te voorkomen of
vermijden. Daarom dient u wanneer
er gevaar dreigt direct de controle
over de auto te nemen en juist te
handelen om de veiligheid van alle
betrokkenen te garanderen.
4.5 Gebruik van de ondersteunende systemen
270

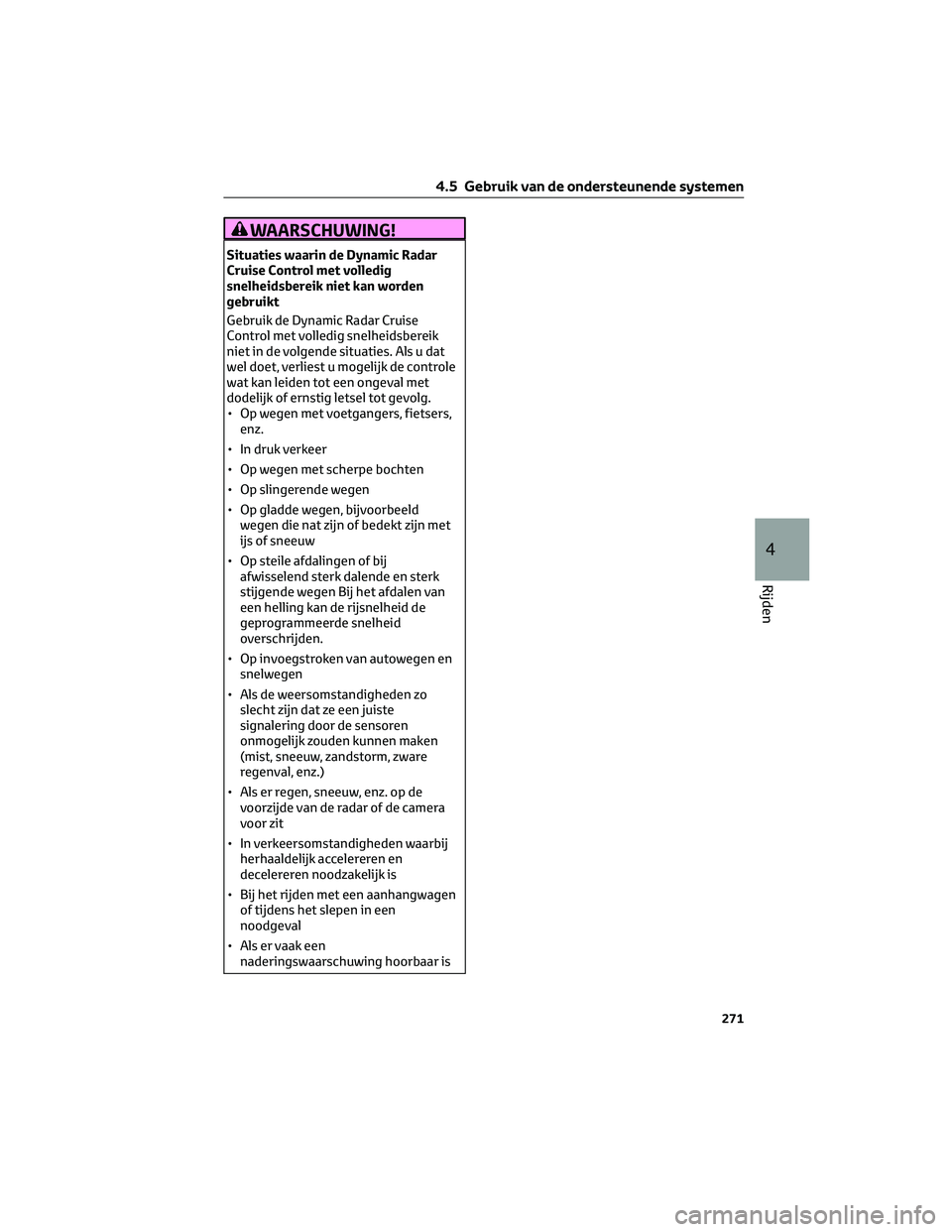

WAARSCHUWING!
Situaties waarin de Dynamic Radar
Cruise Control met volledig
snelheidsbereik niet kan worden
gebruikt
Gebruik de Dynamic Radar Cruise
Control met volledig snelheidsbereik
niet in de volgende situaties. Als u dat
wel doet, verliest u mogelijk de controle
wat kan leiden tot een ongeval met
dodelijk of ernstig letsel tot gevolg.
• Op wegen met voetgangers, fietsers,
enz.
• In druk verkeer
• Op wegen met scherpe bochten
• Op slingerende wegen
• Op gladde wegen, bijvoorbeeld
wegen die nat zijn of bedekt zijn met
ijs of sneeuw
• Op steile afdalingen of bij
afwisselend sterk dalende en sterk
stijgende wegen Bij het afdalen van
een helling kan de rijsnelheid de
geprogrammeerde snelheid
overschrijden.
• Op invoegstroken van autowegen en
snelwegen
• Als de weersomstandigheden zo
slecht zijn dat ze een juiste
signalering door de sensoren
onmogelijk zouden kunnen maken
(mist, sneeuw, zandstorm, zware
regenval, enz.)
• Als er regen, sneeuw, enz. op de
voorzijde van de radar of de camera
voor zit
• In verkeersomstandigheden waarbij
herhaaldelijk accelereren en
decelereren noodzakelijk is
• Bij het rijden met een aanhangwagen
of tijdens het slepen in een
noodgeval
• Als er vaak een
naderingswaarschuwing hoorbaar is
4.5 Gebruik van de ondersteunende systemen
271
4
Rijden

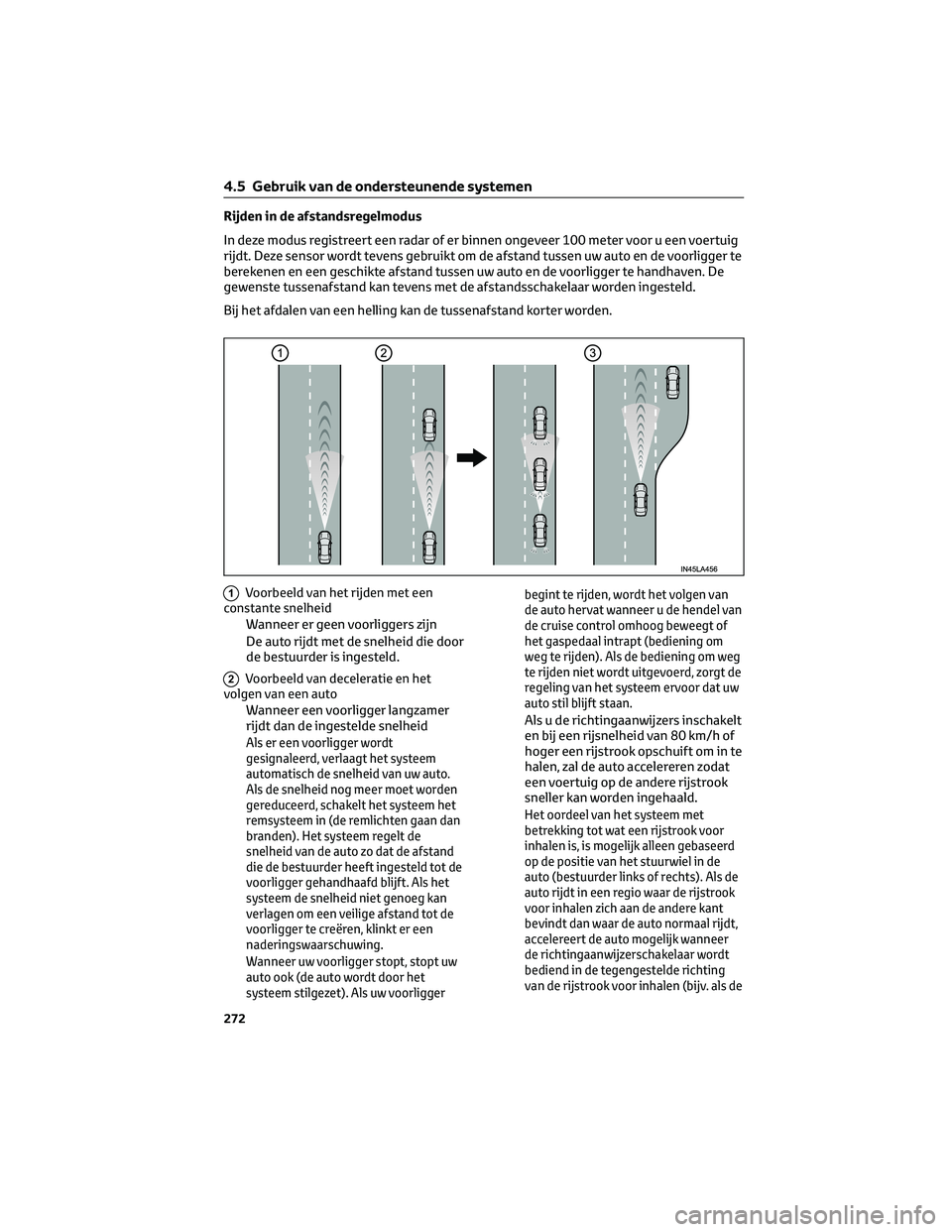

Rijden in de afstandsregelmodus
In deze modus registreert een radar of er binnen ongeveer 100 meter voor u een voertuig
rijdt. Deze sensor wordt tevens gebruikt om de afstand tussen uw auto en de voorligger te
berekenen en een geschikte afstand tussen uw auto en de voorligger te handhaven. De
gewenste tussenafstand kan tevens met de afstandsschakelaar worden ingesteld.
Bij het afdalen van een helling kan de tussenafstand korter worden.
1Voorbeeld van het rijden met een
constante snelheid
Wanneer er geen voorliggers zijn
De auto rijdt met de snelheid die door
de bestuurder is ingesteld.
2Voorbeeld van deceleratie en het
volgen van een auto
Wanneer een voorligger langzamer
rijdt dan de ingestelde snelheid
Als er een voorligger wordt
gesignaleerd, verlaagt het systeem
automatisch de snelheid van uw auto.
Als de snelheid nog meer moet worden
gereduceerd, schakelt het systeem het
remsysteem in (de remlichten gaan dan
branden). Het systeem regelt de
snelheid van de auto zo dat de afstand
die de bestuurder heeft ingesteld tot de
voorligger gehandhaafd blijft. Als het
systeem de snelheid niet genoeg kan
verlagen om een veilige afstand tot de
voorligger te creëren, klinkt er een
naderingswaarschuwing.
Wanneer uw voorligger stopt, stopt uw
auto ook (de auto wordt door het
systeem stilgezet). Als uw voorliggerbegint te rijden, wordt het volgen van
de auto hervat wanneer u de hendel van
de cruise control omhoog beweegt of
het gaspedaal intrapt (bediening om
weg te rijden). Als de bediening om weg
te rijden niet wordt uitgevoerd, zorgt de
regeling van het systeem ervoor dat uw
auto stil blijft staan.
Als u de richtingaanwijzers inschakelt
en bij een rijsnelheid van 80 km/h of
hoger een rijstrook opschuift om in te
halen, zal de auto accelereren zodat
een voertuig op de andere rijstrook
sneller kan worden ingehaald.
Het oordeel van het systeem met
betrekking tot wat een rijstrook voor
inhalen is, is mogelijk alleen gebaseerd
op de positie van het stuurwiel in de
auto (bestuurder links of rechts). Als de
auto rijdt in een regio waar de rijstrook
voor inhalen zich aan de andere kant
bevindt dan waar de auto normaal rijdt,
accelereert de auto mogelijk wanneer
de richtingaanwijzerschakelaar wordt
bediend in de tegengestelde richting
van de rijstrook voor inhalen (bijv. als de
4.5 Gebruik van de ondersteunende systemen
272

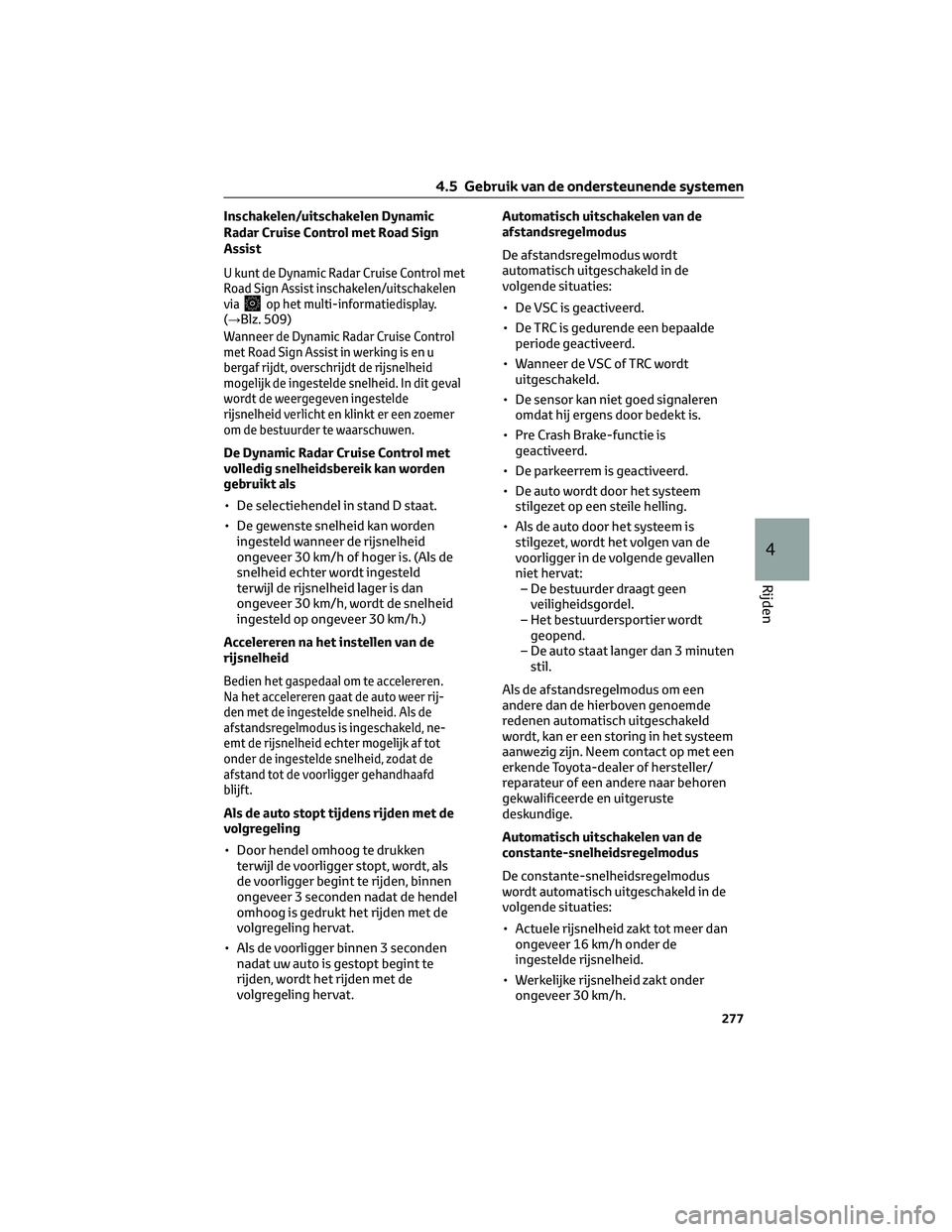

Inschakelen/uitschakelen Dynamic
Radar Cruise Control met Road Sign
Assist
U kunt de Dynamic Radar Cruise Control met
Road Sign Assist inschakelen/uitschakelen
via
op het multi-informatiedisplay.
(→Blz. 509)
Wanneer de Dynamic Radar Cruise Control
met Road Sign Assist in werking is en u
bergaf rijdt, overschrijdt de rijsnelheid
mogelijk de ingestelde snelheid. In dit geval
wordt de weergegeven ingestelde
rijsnelheid verlicht en klinkt er een zoemer
om de bestuurder te waarschuwen.
De Dynamic Radar Cruise Control met
volledig snelheidsbereik kan worden
gebruikt als
• De selectiehendel in stand D staat.
• De gewenste snelheid kan worden
ingesteld wanneer de rijsnelheid
ongeveer 30 km/h of hoger is. (Als de
snelheid echter wordt ingesteld
terwijl de rijsnelheid lager is dan
ongeveer 30 km/h, wordt de snelheid
ingesteld op ongeveer 30 km/h.)
Accelereren na het instellen van de
rijsnelheid
Bedien het gaspedaal om te accelereren.
Na het accelereren gaat de auto weer rij-
den met de ingestelde snelheid. Als de
afstandsregelmodus is ingeschakeld, ne-
emt de rijsnelheid echter mogelijk af tot
onder de ingestelde snelheid, zodat de
afstand tot de voorligger gehandhaafd
blijft.
Als de auto stopt tijdens rijden met de
volgregeling
• Door hendel omhoog te drukken
terwijl de voorligger stopt, wordt, als
de voorligger begint te rijden, binnen
ongeveer 3 seconden nadat de hendel
omhoog is gedrukt het rijden met de
volgregeling hervat.
• Als de voorligger binnen 3 seconden
nadat uw auto is gestopt begint te
rijden, wordt het rijden met de
volgregeling hervat.Automatisch uitschakelen van de
afstandsregelmodus
De afstandsregelmodus wordt
automatisch uitgeschakeld in de
volgende situaties:
• De VSC is geactiveerd.
• De TRC is gedurende een bepaalde
periode geactiveerd.
• Wanneer de VSC of TRC wordt
uitgeschakeld.
• De sensor kan niet goed signaleren
omdat hij ergens door bedekt is.
• Pre Crash Brake-functie is
geactiveerd.
• De parkeerrem is geactiveerd.
• De auto wordt door het systeem
stilgezet op een steile helling.
• Als de auto door het systeem is
stilgezet, wordt het volgen van de
voorligger in de volgende gevallen
niet hervat:
– De bestuurder draagt geen
veiligheidsgordel.
– Het bestuurdersportier wordt
geopend.
– De auto staat langer dan 3 minuten
stil.
Als de afstandsregelmodus om een
andere dan de hierboven genoemde
redenen automatisch uitgeschakeld
wordt, kan er een storing in het systeem
aanwezig zijn. Neem contact op met een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Automatisch uitschakelen van de
constante-snelheidsregelmodus
De constante-snelheidsregelmodus
wordt automatisch uitgeschakeld in de
volgende situaties:
• Actuele rijsnelheid zakt tot meer dan
ongeveer 16 km/h onder de
ingestelde rijsnelheid.
• Werkelijke rijsnelheid zakt onder
ongeveer 30 km/h.
4.5 Gebruik van de ondersteunende systemen
277
4
Rijden

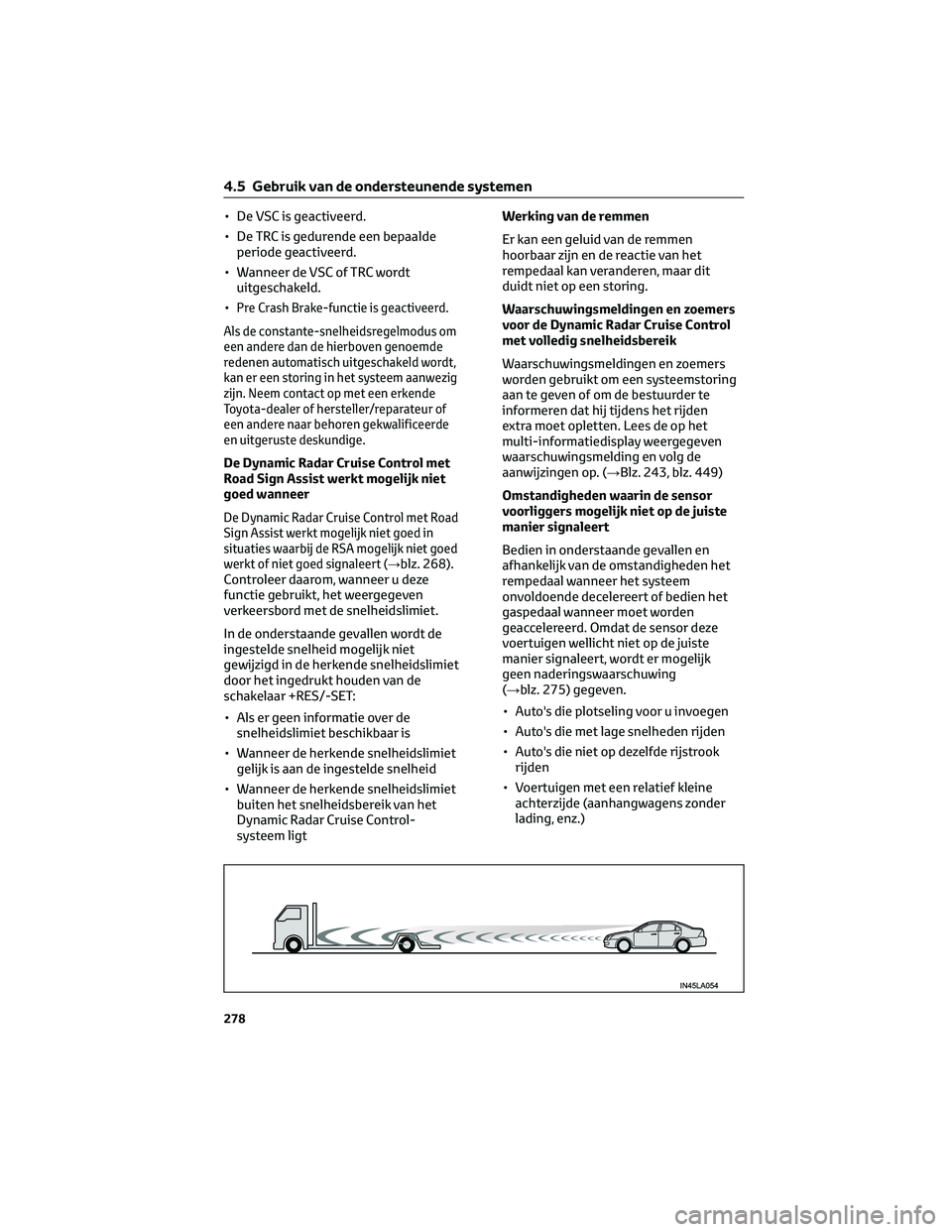

• De VSC is geactiveerd.
• De TRC is gedurende een bepaalde
periode geactiveerd.
• Wanneer de VSC of TRC wordt
uitgeschakeld.
•
Pre Crash Brake-functie is geactiveerd.
Als de constante-snelheidsregelmodus om
een andere dan de hierboven genoemde
redenen automatisch uitgeschakeld wordt,
kan er een storing in het systeem aanwezig
zijn. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
De Dynamic Radar Cruise Control met
Road Sign Assist werkt mogelijk niet
goed wanneer
De Dynamic Radar Cruise Control met Road
Sign Assist werkt mogelijk niet goed in
situaties waarbij de RSA mogelijk niet goed
werkt of niet goed signaleert (→
blz. 268).
Controleer daarom, wanneer u deze
functie gebruikt, het weergegeven
verkeersbord met de snelheidslimiet.
In de onderstaande gevallen wordt de
ingestelde snelheid mogelijk niet
gewijzigd in de herkende snelheidslimiet
door het ingedrukt houden van de
schakelaar +RES/-SET:
• Als er geen informatie over de
snelheidslimiet beschikbaar is
• Wanneer de herkende snelheidslimiet
gelijk is aan de ingestelde snelheid
• Wanneer de herkende snelheidslimiet
buiten het snelheidsbereik van het
Dynamic Radar Cruise Control-
systeem ligtWerking van de remmen
Er kan een geluid van de remmen
hoorbaar zijn en de reactie van het
rempedaal kan veranderen, maar dit
duidt niet op een storing.
Waarschuwingsmeldingen en zoemers
voor de Dynamic Radar Cruise Control
met volledig snelheidsbereik
Waarschuwingsmeldingen en zoemers
worden gebruikt om een systeemstoring
aan te geven of om de bestuurder te
informeren dat hij tijdens het rijden
extra moet opletten. Lees de op het
multi-informatiedisplay weergegeven
waarschuwingsmelding en volg de
aanwijzingen op. (→Blz. 243, blz. 449)
Omstandigheden waarin de sensor
voorliggers mogelijk niet op de juiste
manier signaleert
Bedien in onderstaande gevallen en
afhankelijk van de omstandigheden het
rempedaal wanneer het systeem
onvoldoende decelereert of bedien het
gaspedaal wanneer moet worden
geaccelereerd. Omdat de sensor deze
voertuigen wellicht niet op de juiste
manier signaleert, wordt er mogelijk
geen naderingswaarschuwing
(→blz. 275) gegeven.
• Auto's die plotseling voor u invoegen
• Auto's die met lage snelheden rijden
• Auto's die niet op dezelfde rijstrook
rijden
• Voertuigen met een relatief kleine
achterzijde (aanhangwagens zonder
lading, enz.)
4.5 Gebruik van de ondersteunende systemen
278

• Motorfietsen die op dezelfde rijstrook
rijden
• Als door omringend verkeer
opgeworpen water of sneeuw de
signalering door de sensor hindert
•
Als de achterzijde van de auto ver
ingezakt is (omdat er zware lading in de
bagageruimte vervoerd wordt, enz.)
• De voorligger heeft een extreem grote
bodemvrijheid
Omstandigheden waaronder de
afstandsregelmodus mogelijk niet
goed werkt
Bedien indien nodig in onderstaande
gevallen het rempedaal (of, afhankelijk
van de situatie, het gaspedaal).
Doordat de sensor voorliggers mogelijk
niet op de juiste manier signaleert, werkt
het systeem mogelijk niet goed.• Als de weg erg bochtig is of de
rijstroken erg smal zijn
• Als u veelvuldig stuurcorrecties moet
uitvoeren of frequent van rijstrook
wisselt
• Als uw voorligger plotseling
decelereert
• Als u op een weg rijdt die wordt
omgeven door een constructie, zoals
in een tunnel of op een ijzeren brug
• Als de rijsnelheid afneemt tot de
ingestelde snelheid na acceleratie van
de auto door intrappen van het
gaspedaal.
4.5.6 Cruise control*
*: Indien aanwezig
Overzicht van functies
Met de cruise control kan een ingestelde
snelheid worden vastgehouden zonder
dat hiervoor het gaspedaal hoeft te
worden ingetrapt.
4.5 Gebruik van de ondersteunende systemen
279
4
Rijden

OPMERKING
Wanneer wordt gewaarschuwd via een
weergave op het instrumentenpaneel
en een zoemer nadat de ingestelde
snelheidslimiet is overschreden
wanneer helling af wordt gereden,
trap dan het rempedaal in om te
decelereren.

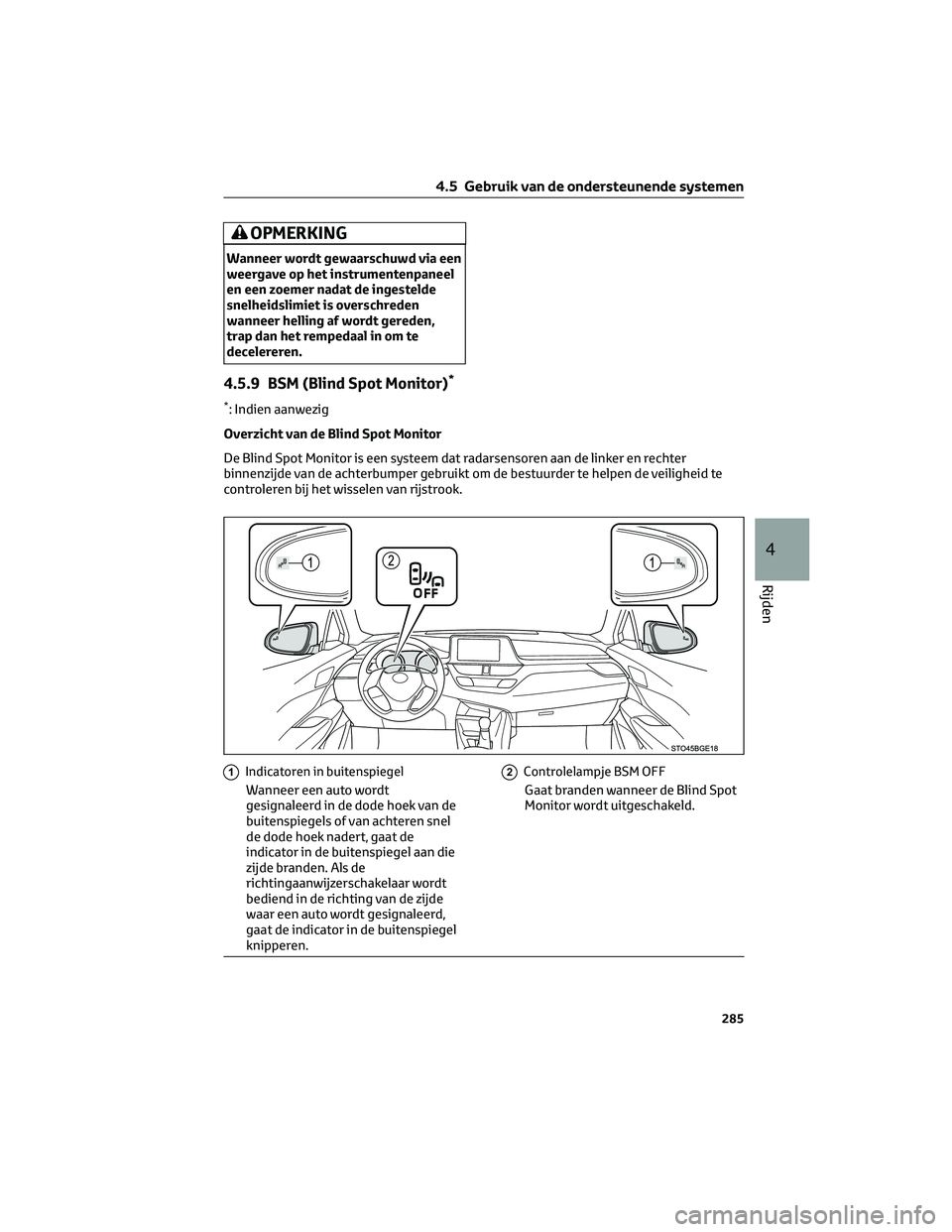

4.5.9 BSM (Blind Spot Monitor)*
*: Indien aanwezig
Overzicht van de Blind Spot Monitor
De Blind Spot Monitor is een systeem dat radarsensoren aan de linker en rechter
binnenzijde van de achterbumper gebruikt om de bestuurder te helpen de veiligheid te
controleren bij het wisselen van rijstrook.
1Indicatoren in buitenspiegel
Wanneer een auto wordt
gesignaleerd in de dode hoek van de
buitenspiegels of van achteren snel
de dode hoek nadert, gaat de
indicator in de buitenspiegel aan die
zijde branden. Als de
richtingaanwijzerschakelaar wordt
bediend in de richting van de zijde
waar een auto wordt gesignaleerd,
gaat de indicator in de buitenspiegel
knipperen.
2Controlelampje BSM OFF
Gaat branden wanneer de Blind Spot
Monitor wordt uitgeschakeld.
4.5 Gebruik van de ondersteunende systemen
285
4
Rijden

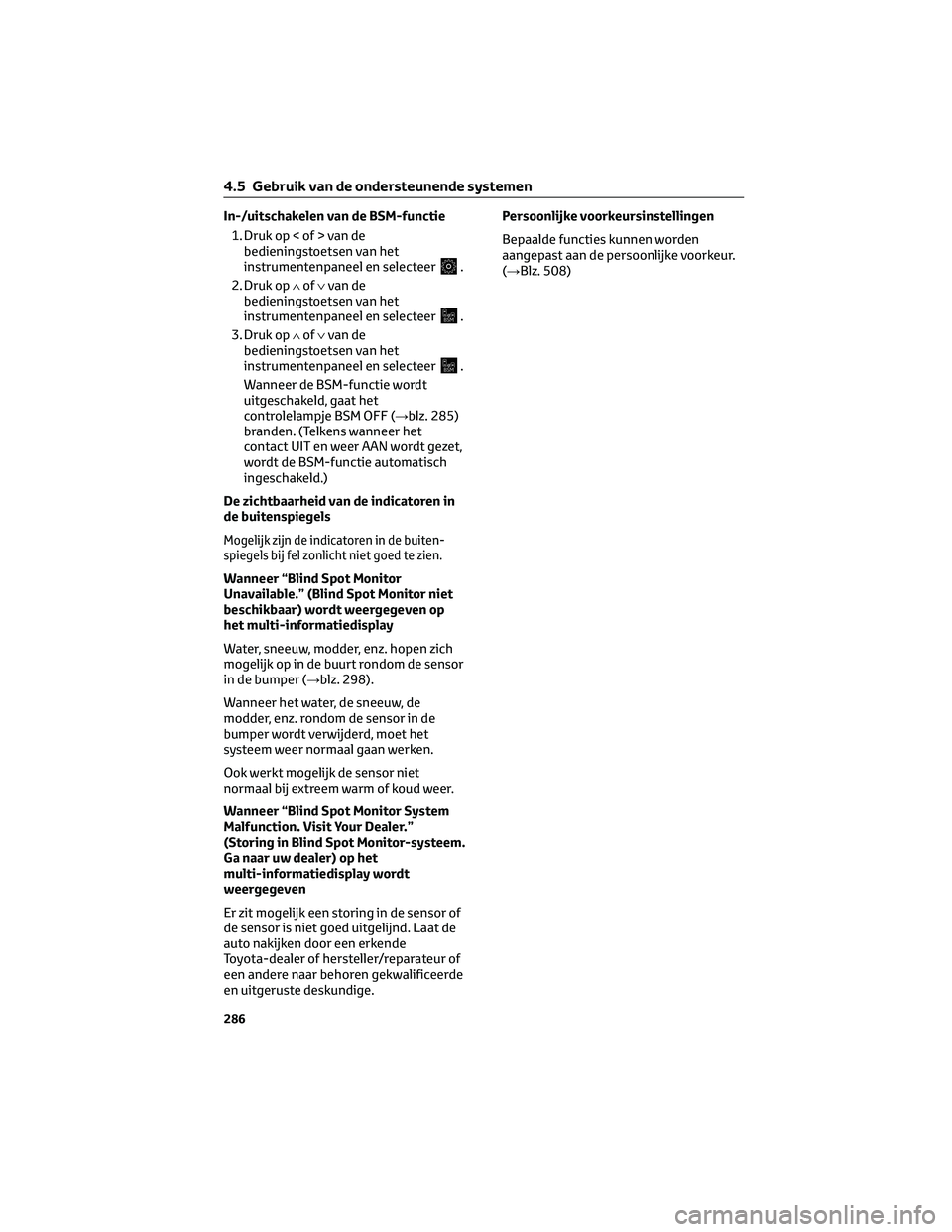

In-/uitschakelen van de BSM-functie
1. Druk op < of > van de
bedieningstoetsen van het
instrumentenpaneel en selecteer
.
2. Druk op∧of∨van de
bedieningstoetsen van het
instrumentenpaneel en selecteer
.
3. Druk op∧of∨van de
bedieningstoetsen van het
instrumentenpaneel en selecteer
.
Wanneer de BSM-functie wordt
uitgeschakeld, gaat het
controlelampje BSM OFF (→blz. 285)
branden. (Telkens wanneer het
contact UIT en weer AAN wordt gezet,
wordt de BSM-functie automatisch
ingeschakeld.)
De zichtbaarheid van de indicatoren in
de buitenspiegels
Mogelijk zijn de indicatoren in de buiten-
spiegels bij fel zonlicht niet goed te zien.
Wanneer “Blind Spot Monitor
Unavailable.” (Blind Spot Monitor niet
beschikbaar) wordt weergegeven op
het multi-informatiedisplay
Water, sneeuw, modder, enz. hopen zich
mogelijk op in de buurt rondom de sensor
in de bumper (→blz. 298).
Wanneer het water, de sneeuw, de
modder, enz. rondom de sensor in de
bumper wordt verwijderd, moet het
systeem weer normaal gaan werken.
Ook werkt mogelijk de sensor niet
normaal bij extreem warm of koud weer.
Wanneer “Blind Spot Monitor System
Malfunction. Visit Your Dealer.”
(Storing in Blind Spot Monitor-systeem.
Ga naar uw dealer) op het
multi-informatiedisplay wordt
weergegeven
Er zit mogelijk een storing in de sensor of
de sensor is niet goed uitgelijnd. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden
aangepast aan de persoonlijke voorkeur.
(→Blz. 508)
4.5 Gebruik van de ondersteunende systemen
286

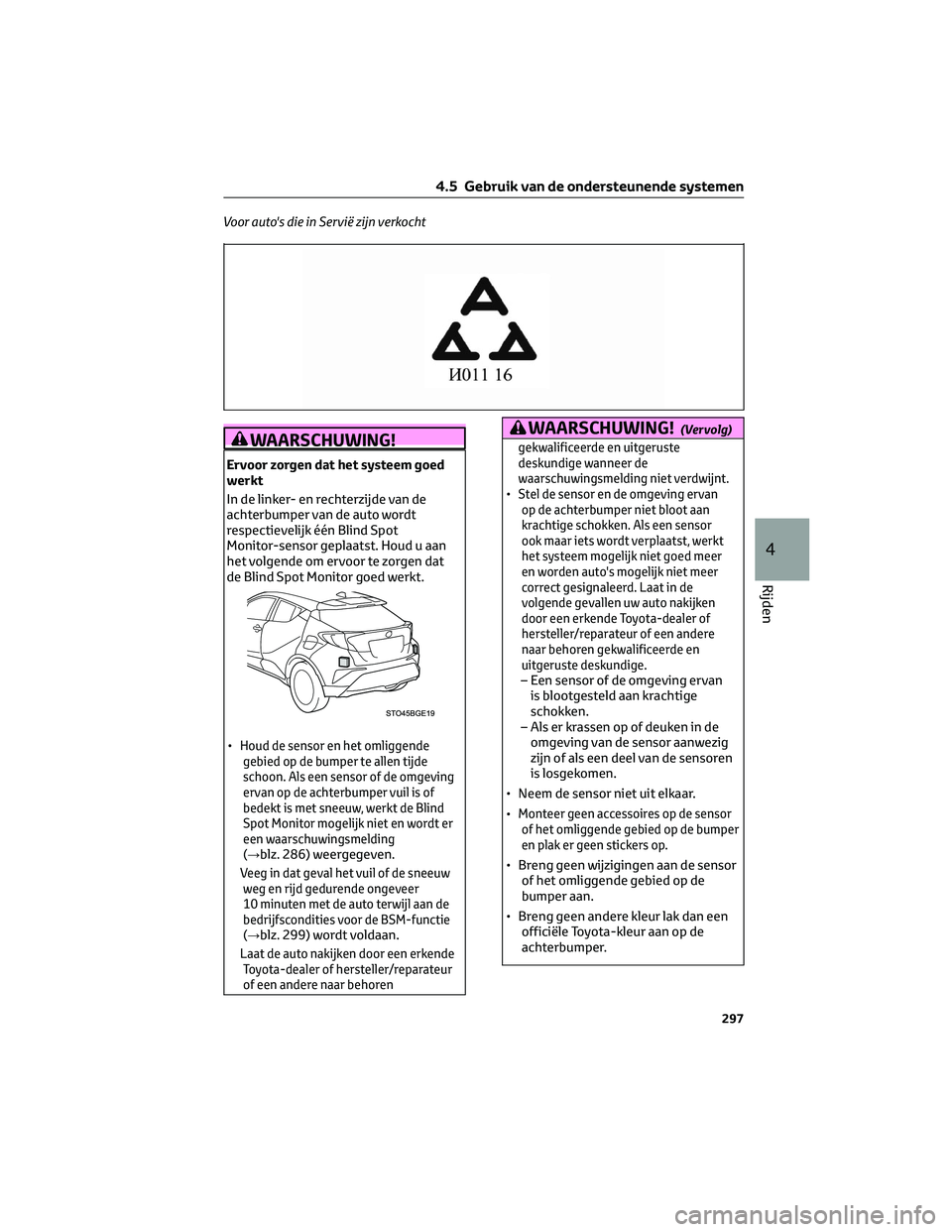

WAARSCHUWING!
Ervoor zorgen dat het systeem goed
werkt
In de linker- en rechterzijde van de
achterbumper van de auto wordt
respectievelijk één Blind Spot
Monitor-sensor geplaatst. Houd u aan
het volgende om ervoor te zorgen dat
de Blind Spot Monitor goed werkt.
•Houd de sensor en het omliggendegebied op de bumper te allen tijde
schoon. Als een sensor of de omgeving
ervan op de achterbumper vuil is of
bedekt is met sneeuw, werkt de Blind
Spot Monitor mogelijk niet en wordt er
een waarschuwingsmelding
(→
blz. 286) weergegeven.
Veeg in dat geval het vuil of de sneeuwweg en rijd gedurende ongeveer
10 minuten met de auto terwijl aan de
bedrijfscondities voor de BSM-functie
(→
blz. 299) wordt voldaan.
Laat de auto nakijken door een erkendeToyota-dealer of hersteller/reparateur
of een andere naar behoren
WAARSCHUWING!(Vervolg)
gekwalificeerde en uitgeruste
deskundige wanneer de
waarschuwingsmelding niet verdwijnt.
•Stel de sensor en de omgeving ervanop de achterbumper niet bloot aan
krachtige schokken. Als een sensor
ook maar iets wordt verplaatst, werkt
het systeem mogelijk niet goed meer
en worden auto's mogelijk niet meer
correct gesignaleerd. Laat in de
volgende gevallen uw auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
– Een sensor of de omgeving ervan is blootgesteld aan krachtige
schokken.
– Als er krassen op of deuken in de omgeving van de sensor aanwezig
zijn of als een deel van de sensoren
is losgekomen.
• Neem de sensor niet uit elkaar.
•
Monteer geen accessoires op de sensor of het omliggende gebied op de bumper
en plak er geen stickers op.
• Breng geen wijzigingen aan de sensor of het omliggende gebied op de
bumper aan.
• Breng geen andere kleur lak dan een officiële Toyota-kleur aan op de
achterbumper.
4.5 Gebruik van de ondersteunende systemen
297
4
Rijden
Voor auto's die in Servië zijn verkocht

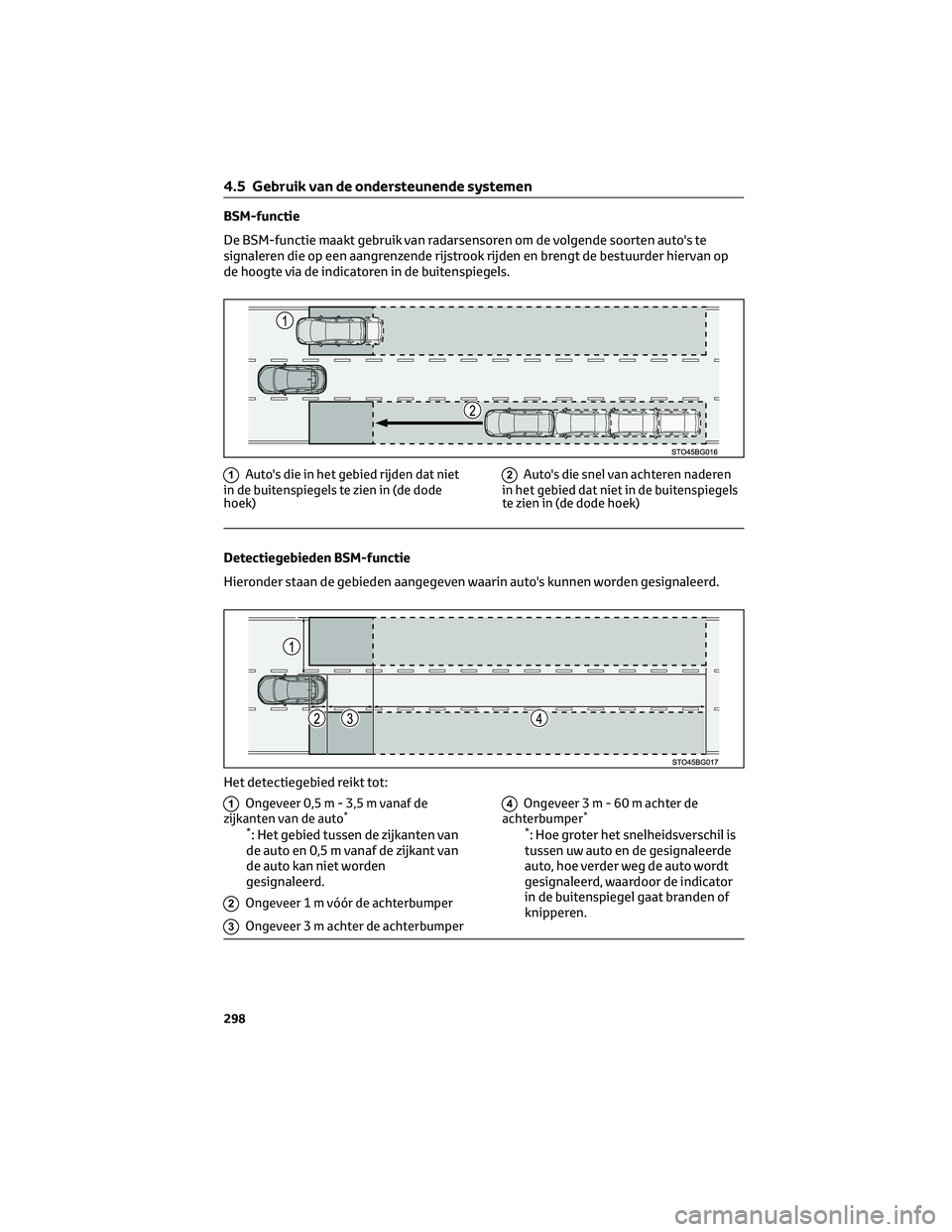

BSM-functie
De BSM-functie maakt gebruik van radarsensoren om de volgende soorten auto's te
signaleren die op een aangrenzende rijstrook rijden en brengt de bestuurder hiervan op
de hoogte via de indicatoren in de buitenspiegels.
1Auto's die in het gebied rijden dat niet
in de buitenspiegels te zien in (de dode
hoek)2Auto's die snel van achteren naderen
in het gebied dat niet in de buitenspiegels
te zien in (de dode hoek)
Detectiegebieden BSM-functie
Hieronder staan de gebieden aangegeven waarin auto's kunnen worden gesignaleerd.
1Ongeveer 0,5m-3,5mvanaf de
zijkanten van de auto*
*: Het gebied tussen de zijkanten van
de auto en 0,5 m vanaf de zijkant van
de auto kan niet worden
gesignaleerd.
2Ongeveer 1 m vóór de achterbumper
3Ongeveer 3 m achter de achterbumper
4Ongeveer3m-60machterde
achterbumper*
*: Hoe groter het snelheidsverschil is
tussen uw auto en de gesignaleerde
auto, hoe verder weg de auto wordt
gesignaleerd, waardoor de indicator
in de buitenspiegel gaat branden of
knipperen.
Het detectiegebied reikt tot:
4.5 Gebruik van de ondersteunende systemen
298
