• Als “Low 12-Volt Battery.” (12V-accu
bijna leeg) wordt weergegeven
–
Wanneer het display na een paar
seconden uitgaat (wordt gedurende
ongeveer 6 seconden weergegeven):
Laat het hybridesysteem langer dan
15 minuten werken en laad de
12V-accu.
– Wanneer het display niet uitgaat:
Start het hybridesysteem met
behulp van de procedures:
→blz. 480
•
Als “Maintenance required for Traction
battery cooling parts. See owner’s
manual.” (Onderhoud vereist voor
koelonderdelen tractiebatterij. Zie
handleiding) wordt weergegeven,
kunnen de filters verstopt zitten, kunnen
de ventilatieopeningen geblokkeerd zijn
of kan er een gat in het kanaal zitten.
Voer daarom de onderstaande
correctieprocedure uit.
– Als de ventilatieopeningen en filters
van het batterijpakket
(tractiebatterij) vuil zijn, voer dan de
procedure op blz. 414 uit om ze
schoon te maken.
– Als de waarschuwingsmelding
wordt weergegeven wanneer de
ventilatieopeningen en filters van
het batterijpakket (tractiebatterij)
niet vuil zijn, laat de auto dan
onmiddellijk nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als “Engine Oil Level Low. Add or Rep-
lace Oil.” (Motoroliepeil laag. Olie bij-
vullen of verversen) wordt
weergegeven
Het motoroliepeil is laag. Controleer het
oliepeil en vul indien nodig olie bij.
Deze melding kan verschijnen als de auto
op een helling stilstaat. Plaats de auto op
een horizontale ondergrond en
controleer of de melding verdwijnt.Als “Hybrid System Stopped. Steering
Power Low” (Motor uitgeschakeld.
Weinig stuurbekrachtiging) wordt
weergegeven
Deze melding wordt weergegeven als het
hybridesysteem wordt uitgeschakeld
tijdens het rijden. Als het stuurwiel
zwaarder werkt dan gebruikelijk, houd
het dan stevig vast en oefen meer kracht
uit dan anders.
Als “Hybrid System Overheated.
Reduced Output Power.”
(Hybridesysteem oververhit.
Gereduceerd uitgangsvermogen)
wordt weergegeven
Deze melding wordt mogelijk weergegeven
tijdens het rijden onder zware
omstandigheden. (Bijvoorbeeld wanneer u
een lange steile helling op rijdt.)
Oplossing:→486
Als “Depress Brake When Vehicle is
Stopped. Hybrid System may Over-
heat.” (Trap rempedaal in wanneer auto
stilstaat. Hybridesysteem is mogelijk
oververhit) wordt weergegeven
De melding wordt mogelijk weergegeven
wanneer het gaspedaal wordt ingetrapt
om de auto op een omhoog lopende
helling op zijn plaats te houden, enz.
Het hybridesysteem kan oververhit
raken. Laat het gaspedaal los en trap het
rempedaal in.
Als “Traction battery needs to be prote-
cted. Shift intoto restart.”
(Tractiebatterij moet worden
beschermd. Zet selectiehendel in stand
P om opnieuw te starten) wordt
weergegeven
Deze melding wordt weergegeven
wanneer het batterijpakket
(tractiebatterij) bijna leeg is, doordat de
selectiehendel een bepaalde periode in
stand N heeft stilgestaan. Zet bij het
bedienen van de auto de selectiehendel
in stand P en herstart het
hybridesysteem.
7.2 Stappen die genomen moeten worden in noodgevallen
449
7
Bij problemen

Als “Traction battery needs to be
protected. Refrain from the use of
position.” (Tractiebatterij moet worden
beschermd. Vermijd het gebruik van
stand N) wordt weergegeven
Deze melding kan worden weergegeven
als de selectiehendel in stand N staat.
Het batterijpakket (tractiebatterij) kan
niet worden geladen als de
selectiehendel in stand N staat. Zet de
selectiehendel daarom in stand P als de
auto stilstaat.
Als “Shift is in
Release Accelerator
Before Shifting” (Selectiehendel staat
in stand N. Laat vóór het schakelen het
gaspedaal los) wordt weergegeven
De melding wordt weergegeven wanneer
het gaspedaal wordt ingetrapt en de
selectiehendel in stand N staat.
Laat het gaspedaal los en zet de
selectiehendel in stand D of R.
Als “Shift to
Before Exiting Vehicle”
(Zet selectiehendel in stand P voordat
u de auto verlaat) wordt weergegeven
Deze melding wordt weergegeven
wanneer het bestuurdersportier wordt
geopend terwijl het contact niet UIT is
gezet en de selectiehendel in een andere
stand dan P staat. Zet de selectiehendel
in stand P.
Als “Auto Power OFF to Conserve
Battery” (Automatische uitschakeling
contact om batterij te sparen) wordt
weergegeven
Het contact is UIT gezet door de Auto
power off-functie.
Bedien de volgende keer dat u het
hybridesysteem start het
hybridesysteem gedurende ongeveer
5 minuten om de 12V-accu op te laden.Als “A New Key has been Registered.
Contact Your Dealer for Details.” (Er is
een nieuwe sleutel geregistreerd.
Neem voor meer informatie contact op
met uw dealer) wordt weergegeven
Deze melding wordt weergegeven elke
keer dat het bestuurdersportier wordt
geopend als de portieren van buitenaf
worden ontgrendeld gedurende
ongeveer een week nadat er een nieuwe
elektronische sleutel is geregistreerd.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige als de melding
wordt weergegeven, maar u geen nieuwe
elektronische sleutel hebt geregistreerd,
om te controleren of er een onbekende
elektronische sleutel (anders dan de
sleutels die u in uw bezit hebt) is
geregistreerd.
Als er een melding wordt weergegeven
dat er een storing in de camera voor
aanwezig is
De onderstaande systemen worden
mogelijk tijdelijk uitgeschakeld tot het in
de melding aangegeven probleem is
opgelost. (→Blz. 243, blz. 439)
• PCS (Pre-Crash Safety-systeem)
*
• LTA (Lane Tracing Assist)*
• Dynamic Radar Cruise Control met
volledig snelheidsbereik*
• RSA (Road Sign Assist)*
• Automatic High Beam*
*
: Indien aanwezig
Als er een melding wordt weergegeven
dat er een storing in de radarsensor
aanwezig is
De onderstaande systemen worden
mogelijk tijdelijk uitgeschakeld tot het in
de melding aangegeven probleem is
opgelost. (→Blz. 243, blz. 439)
• PCS (Pre-Crash Safety-systeem)
*
• LTA (Lane Tracing Assist)*
7.2 Stappen die genomen moeten worden in noodgevallen
450

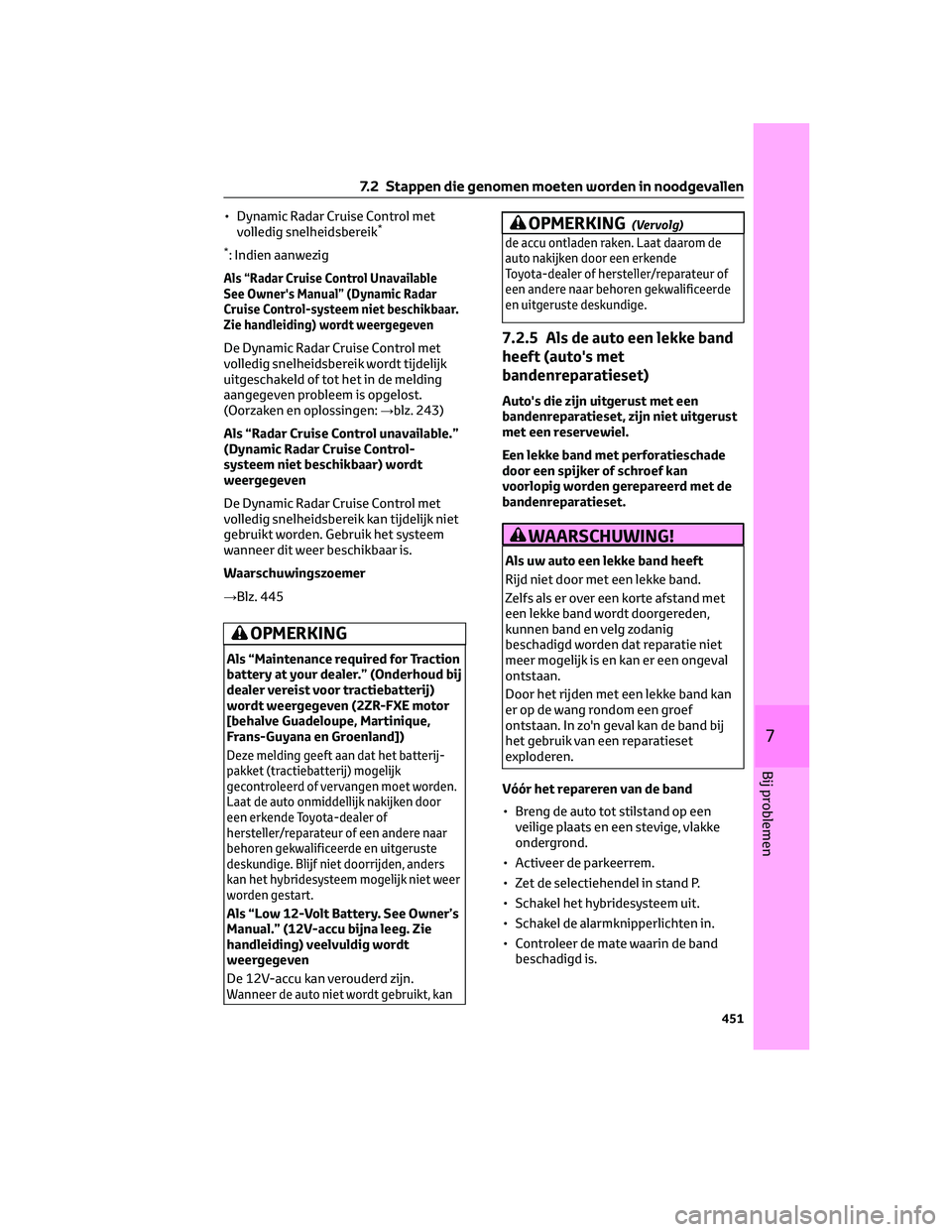

• Dynamic Radar Cruise Control met
volledig snelheidsbereik*
*
: Indien aanwezig
Als “Radar Cruise Control Unavailable
See Owner's Manual” (Dynamic Radar
Cruise Control-systeem niet beschikbaar.
Zie handleiding) wordt weergegeven
De Dynamic Radar Cruise Control met
volledig snelheidsbereik wordt tijdelijk
uitgeschakeld of tot het in de melding
aangegeven probleem is opgelost.
(Oorzaken en oplossingen:→blz. 243)
Als “Radar Cruise Control unavailable.”
(Dynamic Radar Cruise Control-
systeem niet beschikbaar) wordt
weergegeven
De Dynamic Radar Cruise Control met
volledig snelheidsbereik kan tijdelijk niet
gebruikt worden. Gebruik het systeem
wanneer dit weer beschikbaar is.
Waarschuwingszoemer
→Blz. 445
OPMERKING
Als “Maintenance required for Traction
battery at your dealer.” (Onderhoud bij
dealer vereist voor tractiebatterij)
wordt weergegeven (2ZR-FXE motor
[behalve Guadeloupe, Martinique,
Frans-Guyana en Groenland])
Deze melding geeft aan dat het batterij-
pakket (tractiebatterij) mogelijk
gecontroleerd of vervangen moet worden.
Laat de auto onmiddellijk nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Blijf niet doorrijden, anders
kan het hybridesysteem mogelijk niet weer
worden gestart.
Als “Low 12-Volt Battery. See Owner’s
Manual.” (12V-accu bijna leeg. Zie
handleiding) veelvuldig wordt
weergegeven
De 12V-accu kan verouderd zijn.
Wanneer de auto niet wordt gebruikt, kan
OPMERKING(Vervolg)
de accu ontladen raken. Laat daarom de
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
7.2.5 Als de auto een lekke band
heeft (auto's met
bandenreparatieset)
Auto's die zijn uitgerust met een
bandenreparatieset, zijn niet uitgerust
met een reservewiel.
Een lekke band met perforatieschade
door een spijker of schroef kan
voorlopig worden gerepareerd met de
bandenreparatieset.
WAARSCHUWING!
Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met
een lekke band wordt doorgereden,
kunnen band en velg zodanig
beschadigd worden dat reparatie niet
meer mogelijk is en kan er een ongeval
ontstaan.
Door het rijden met een lekke band kan
er op de wang rondom een groef
ontstaan. In zo'n geval kan de band bij
het gebruik van een reparatieset
exploderen.
Vóór het repareren van de band
• Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
• Activeer de parkeerrem.
• Zet de selectiehendel in stand P.
• Schakel het hybridesysteem uit.
• Schakel de alarmknipperlichten in.
• Controleer de mate waarin de band
beschadigd is.
7.2 Stappen die genomen moeten worden in noodgevallen
451
7
Bij problemen

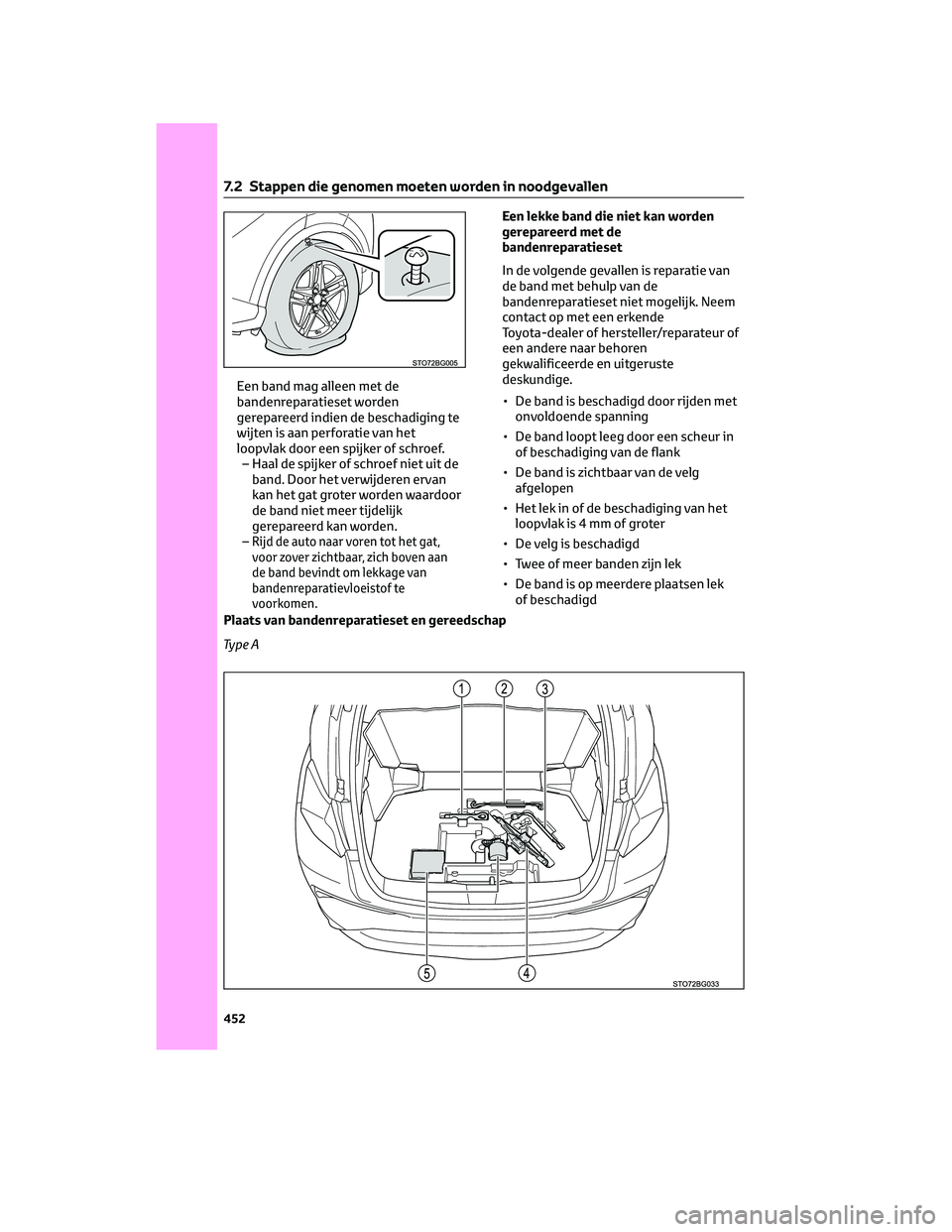

Een band mag alleen met de
bandenreparatieset worden
gerepareerd indien de beschadiging te
wijten is aan perforatie van het
loopvlak door een spijker of schroef.
– Haal de spijker of schroef niet uit de
band. Door het verwijderen ervan
kan het gat groter worden waardoor
de band niet meer tijdelijk
gerepareerd kan worden.
–
Rijd de auto naar voren tot het gat,
voor zover zichtbaar, zich boven aan
de band bevindt om lekkage van
bandenreparatievloeistof te
voorkomen.
Een lekke band die niet kan worden
gerepareerd met de
bandenreparatieset
In de volgende gevallen is reparatie van
de band met behulp van de
bandenreparatieset niet mogelijk. Neem
contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• De band is beschadigd door rijden met
onvoldoende spanning
• De band loopt leeg door een scheur in
of beschadiging van de flank
• De band is zichtbaar van de velg
afgelopen
• Het lek in of de beschadiging van het
loopvlak is 4 mm of groter
• De velg is beschadigd
• Twee of meer banden zijn lek
• De band is op meerdere plaatsen lek
of beschadigd
Plaats van bandenreparatieset en gereedschap
Ty p e A
7.2 Stappen die genomen moeten worden in noodgevallen
452

1Sleepoog
2Krikslinger (indien aanwezig)*
3Wielmoersleutel (indien aanwezig)*
4Krik (indien aanwezig)*
5Bandenreparatieset*: Een krik, krikslinger en
wielmoersleutel kunt u aanschaffen
bij een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.

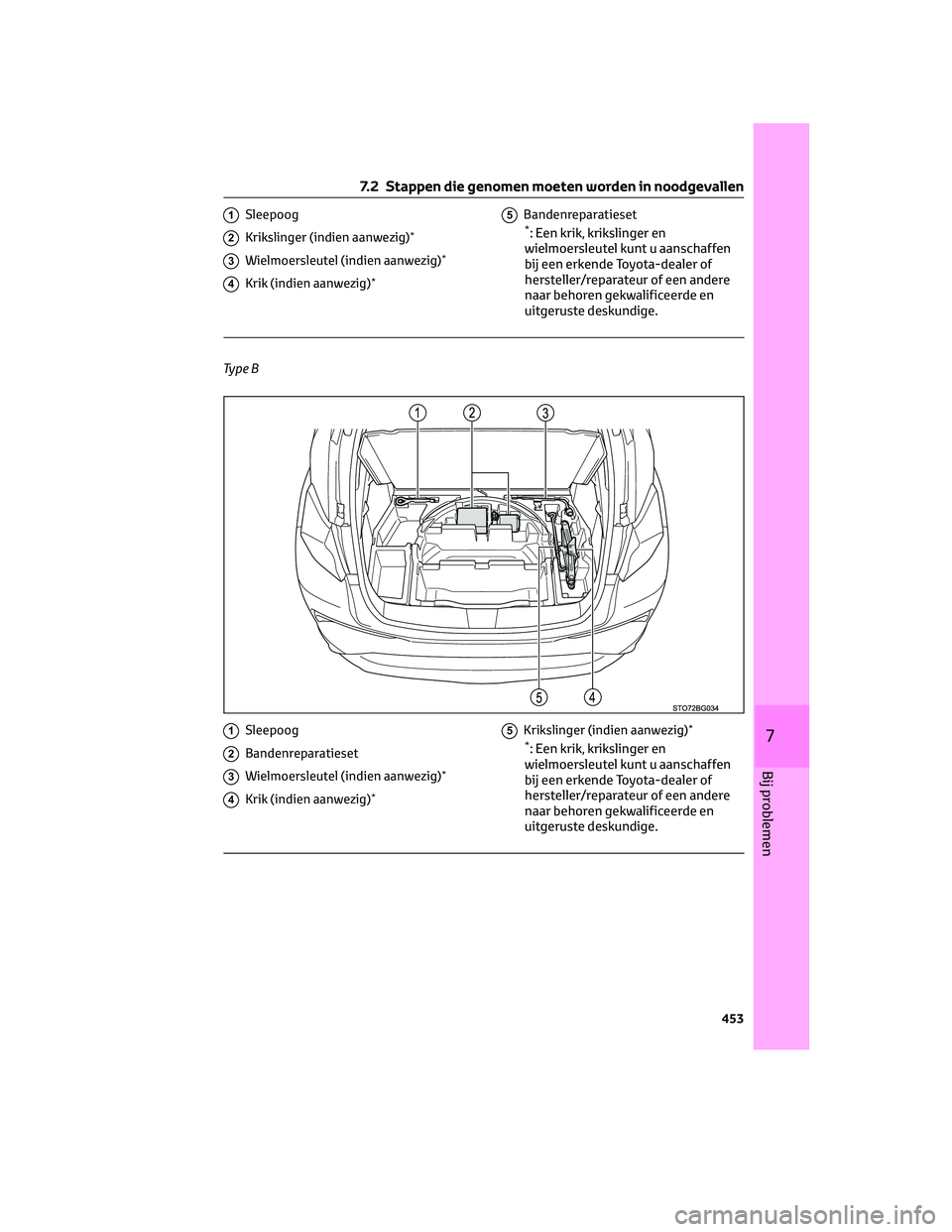

Ty p e B
1Sleepoog
2Bandenreparatieset
3Wielmoersleutel (indien aanwezig)*
4Krik (indien aanwezig)*
5Krikslinger (indien aanwezig)*
*: Een krik, krikslinger en
wielmoersleutel kunt u aanschaffen
bij een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
7.2 Stappen die genomen moeten worden in noodgevallen
453
7
Bij problemen

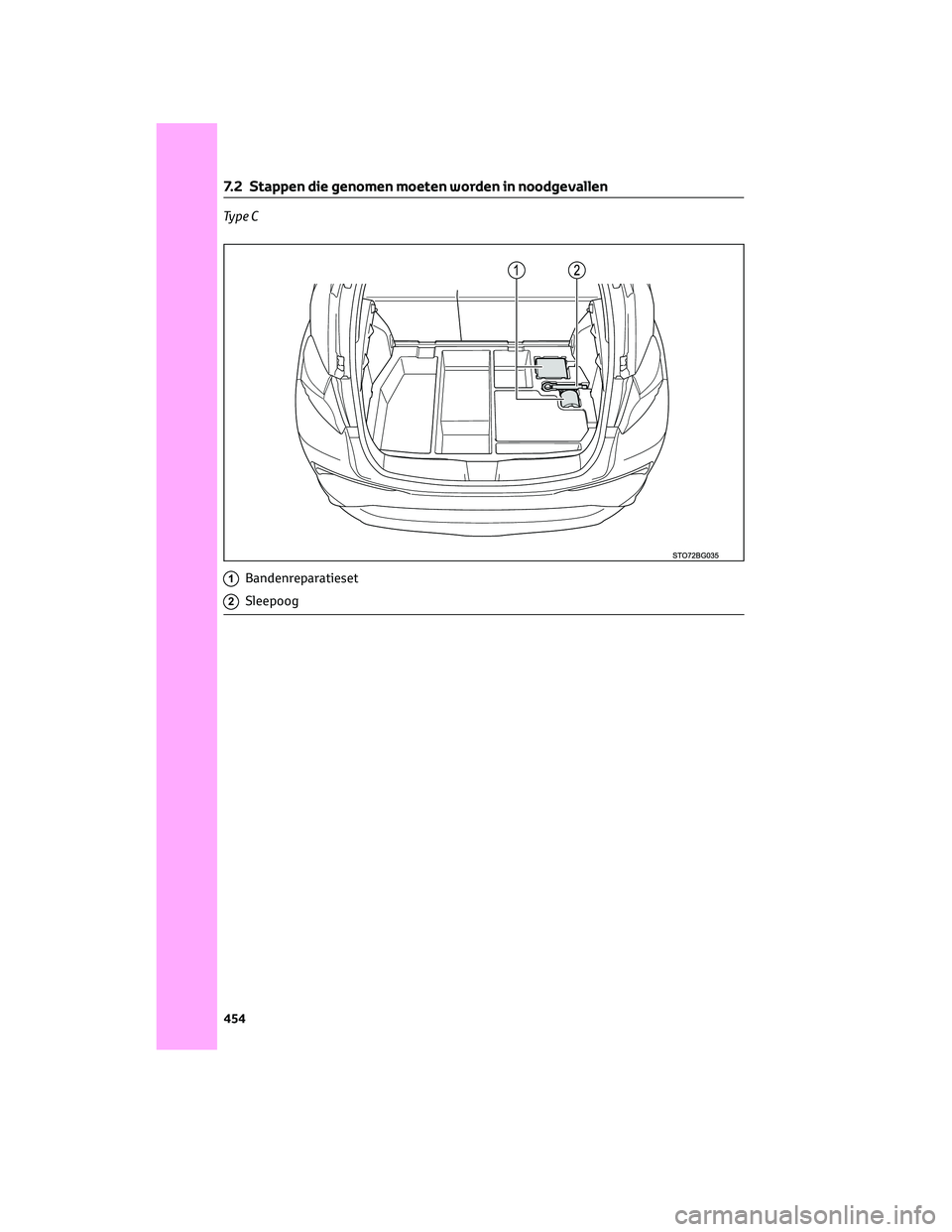

Ty p e C
1Bandenreparatieset
2Sleepoog
7.2 Stappen die genomen moeten worden in noodgevallen
454

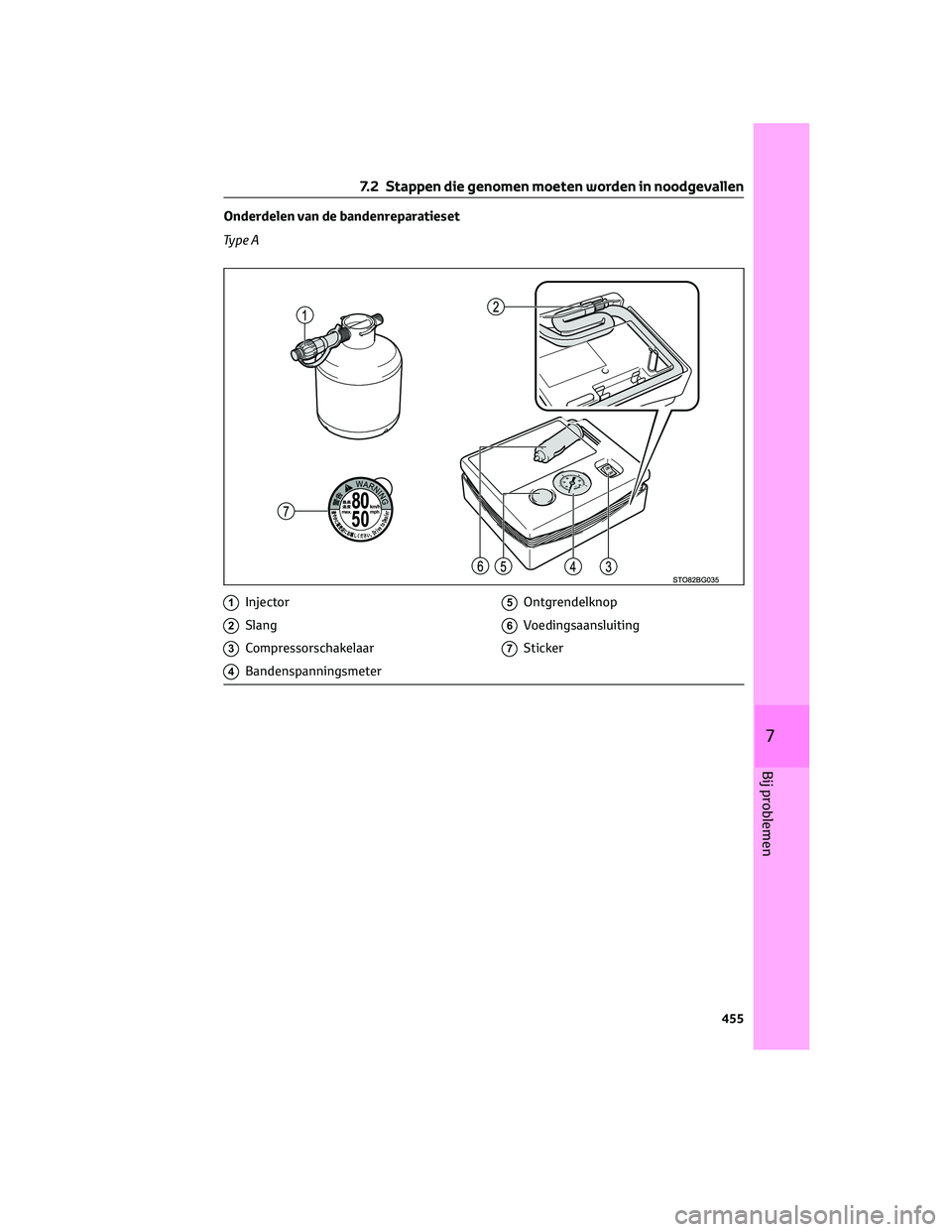

Onderdelen van de bandenreparatieset
Ty p e A
1Injector
2Slang
3Compressorschakelaar
4Bandenspanningsmeter
5Ontgrendelknop
6Voedingsaansluiting
7Sticker
7.2 Stappen die genomen moeten worden in noodgevallen
455
7
Bij problemen

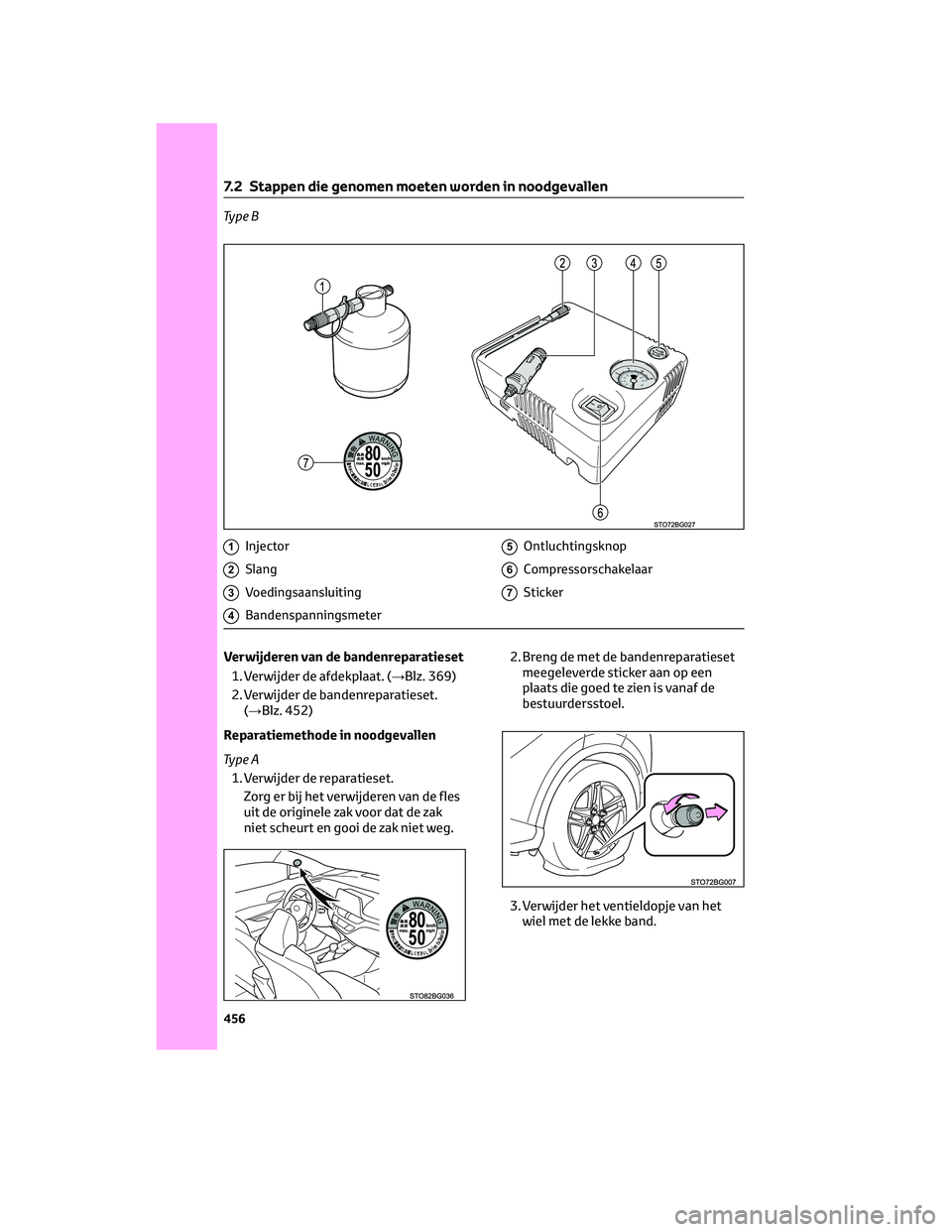

Ty p e B
1Injector
2Slang
3Voedingsaansluiting
4Bandenspanningsmeter
5Ontluchtingsknop
6Compressorschakelaar
7Sticker
Verwijderen van de bandenreparatieset
1. Verwijder de afdekplaat. (→Blz. 369)
2. Verwijder de bandenreparatieset.
(→Blz. 452)
Reparatiemethode in noodgevallen
Ty p e A
1. Verwijder de reparatieset.
Zorg er bij het verwijderen van de fles
uit de originele zak voor dat de zak
niet scheurt en gooi de zak niet weg.2. Breng de met de bandenreparatieset
meegeleverde sticker aan op een
plaats die goed te zien is vanaf de
bestuurdersstoel.
3. Verwijder het ventieldopje van het
wiel met de lekke band.
7.2 Stappen die genomen moeten worden in noodgevallen
456

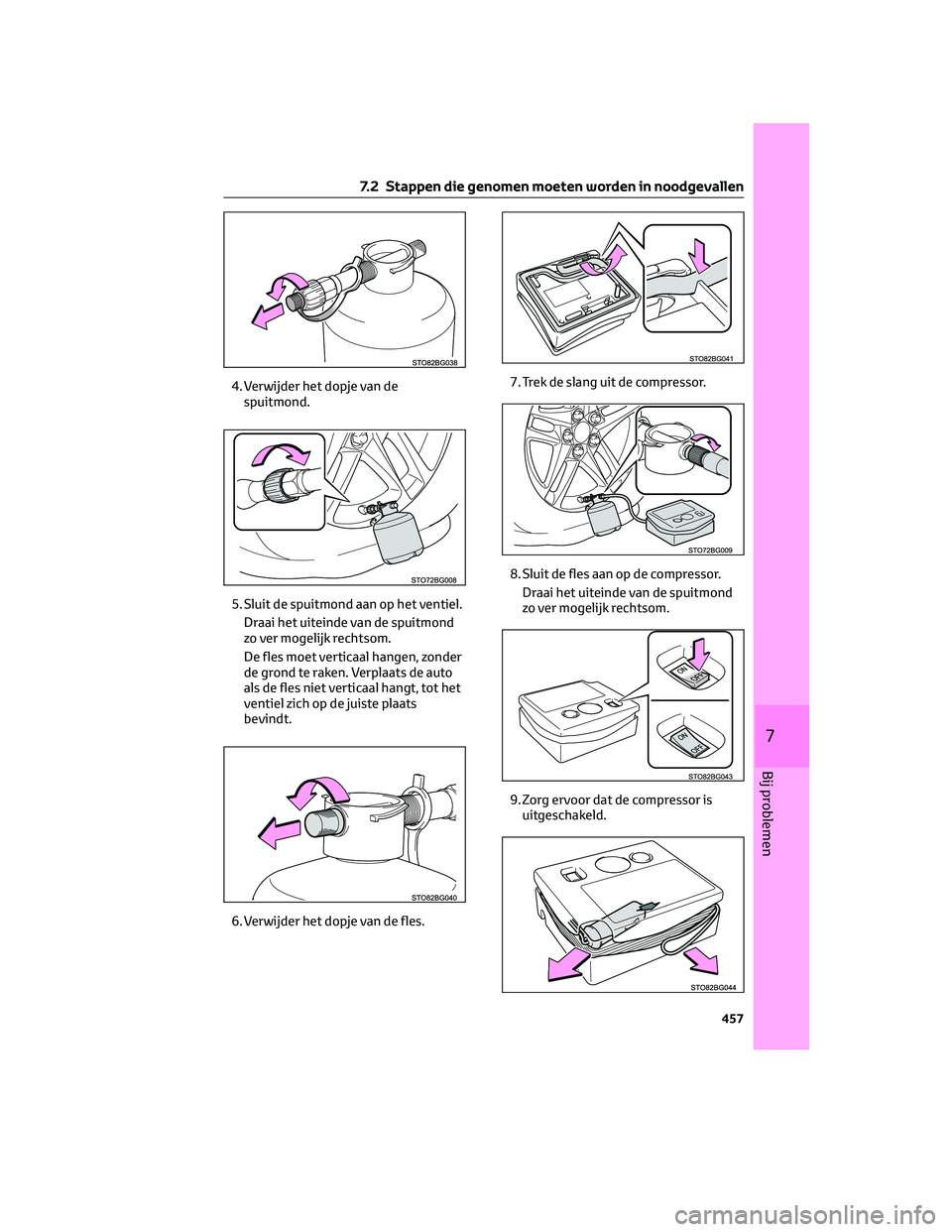

4. Verwijder het dopje van de
spuitmond.
5. Sluit de spuitmond aan op het ventiel.
Draai het uiteinde van de spuitmond
zo ver mogelijk rechtsom.
De fles moet verticaal hangen, zonder
de grond te raken. Verplaats de auto
als de fles niet verticaal hangt, tot het
ventiel zich op de juiste plaats
bevindt.
6. Verwijder het dopje van de fles.7. Trek de slang uit de compressor.
8. Sluit de fles aan op de compressor.
Draai het uiteinde van de spuitmond
zo ver mogelijk rechtsom.
9. Zorg ervoor dat de compressor is
uitgeschakeld.
7.2 Stappen die genomen moeten worden in noodgevallen
457
7
Bij problemen

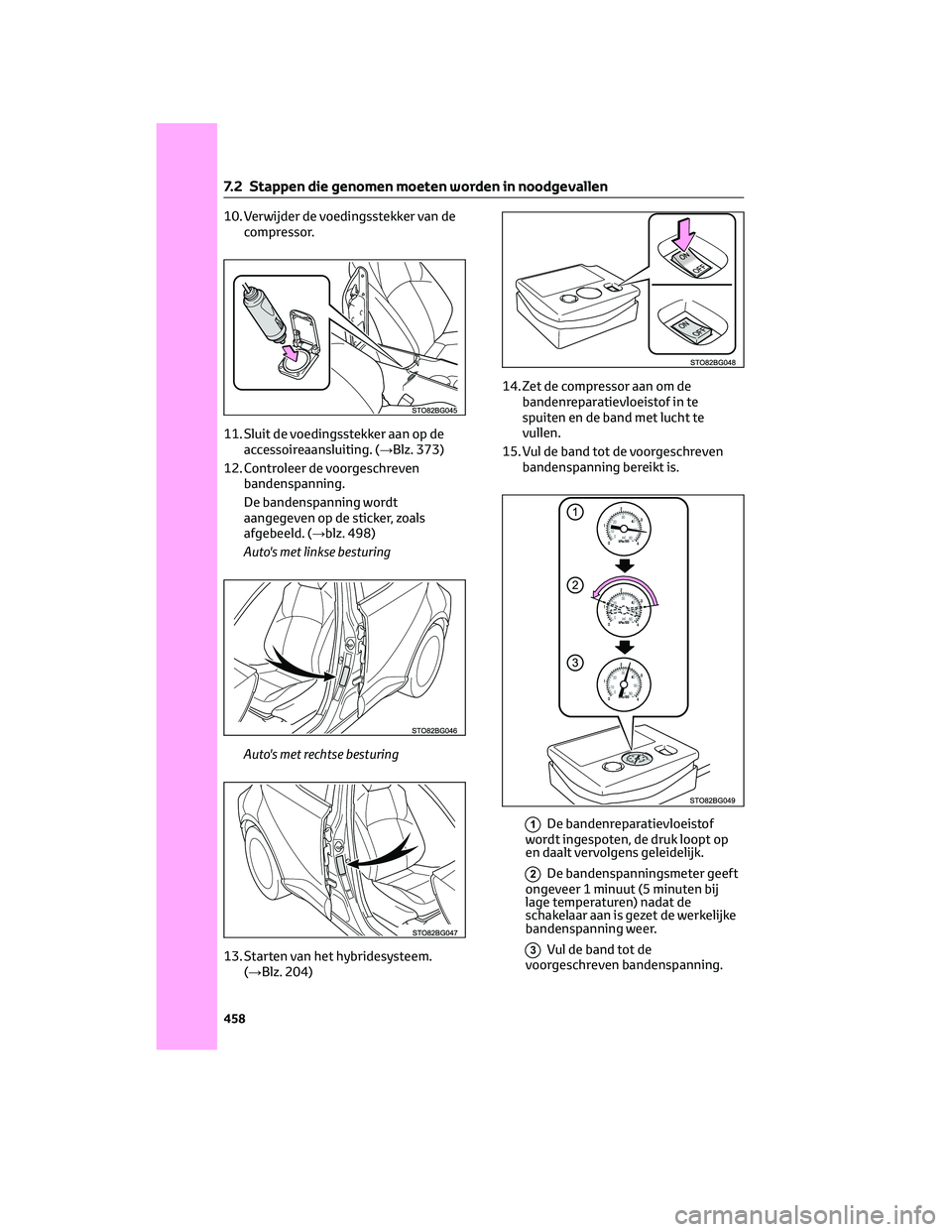

10. Verwijder de voedingsstekker van de
compressor.
11. Sluit de voedingsstekker aan op de
accessoireaansluiting. (→Blz. 373)
12. Controleer de voorgeschreven
bandenspanning.
De bandenspanning wordt
aangegeven op de sticker, zoals
afgebeeld. (→blz. 498)
Auto's met linkse besturing
Auto's met rechtse besturing
13. Starten van het hybridesysteem.
(→Blz. 204)14. Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
15. Vul de band tot de voorgeschreven
bandenspanning bereikt is.
1De bandenreparatievloeistof
wordt ingespoten, de druk loopt op
en daalt vervolgens geleidelijk.
2De bandenspanningsmeter geeft
ongeveer 1 minuut (5 minuten bij
lage temperaturen) nadat de
schakelaar aan is gezet de werkelijke
bandenspanning weer.
3Vul de band tot de
voorgeschreven bandenspanning.
7.2 Stappen die genomen moeten worden in noodgevallen
458
