Page 451 of 814

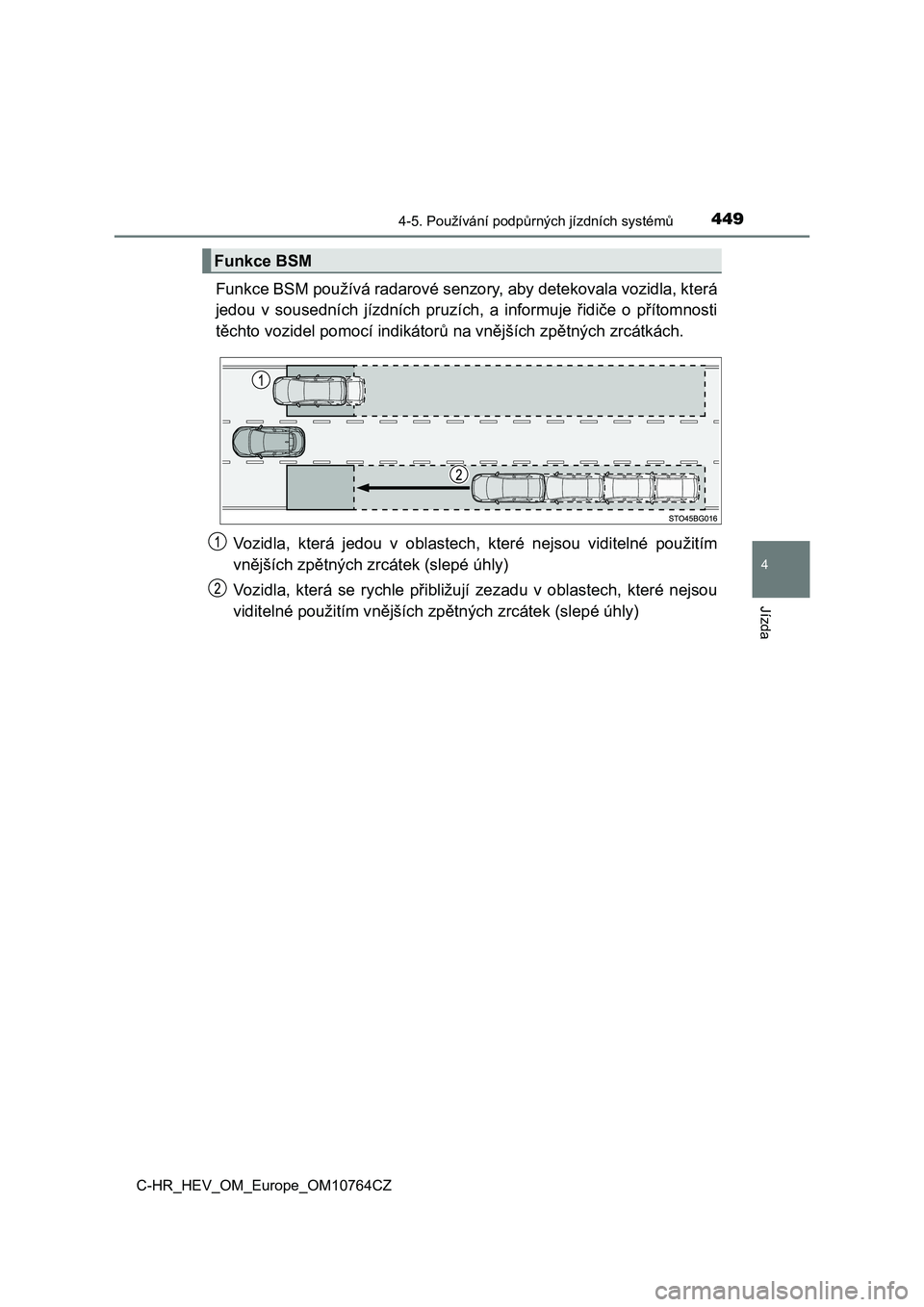

4494-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HEV_OM_Europe_OM10764CZ
Funkce BSM používá radarové senzory, aby detekovala vozidla, která
jedou v sousedních jízdních pruzí ch, a informuje řidiče o přítomnosti
těchto vozidel pomocí indikátorů na vnějších zpětných zrcátkách.
Vozidla, která jedou v oblastech , které nejsou viditelné použitím
vnějších zpětných zr cátek (slepé úhly)
Vozidla, která se rychle přibližují zezadu v oblastech, které n ejsou
viditelné použitím v nějších zpětných zrcátek (slepé úhly)
Funkce BSM
Page 452 of 814

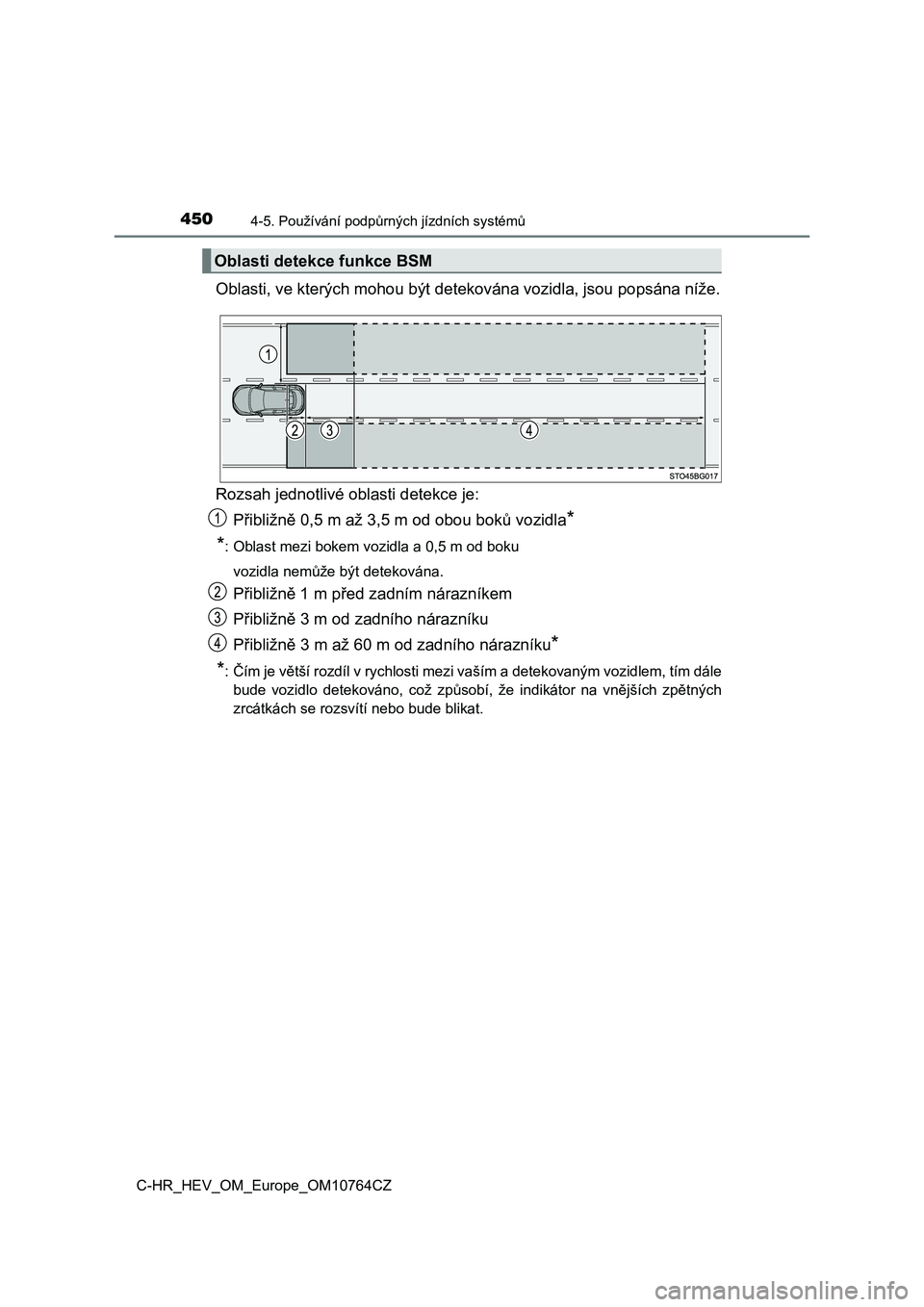

4504-5. Používání podpůrných jízdních systémů
C-HR_HEV_OM_Europe_OM10764CZ
Oblasti, ve kterých mohou být detekována vozidla, jsou popsána níže.
Rozsah jednotlivé oblasti detekce je:
Přibližně 0,5 m až 3,5 m od obou boků vozidla*
*: Oblast mezi bokem vozidla a 0,5 m od boku
vozidla nemůže být detekována.
Přibližně 1 m před zadním nárazníkem
Přibližně 3 m od zadního nárazníku
Přibližně 3 m až 60 m o d zadního nárazníku*
*: Čím je větší rozdíl v rychlosti mezi vaším a detekovaným vozid lem, tím dále
bude vozidlo detekováno, což způsobí, že indikátor na vnějších zpětných
zrcátkách se rozsvítí nebo bude blikat.
Oblasti detekce funkce BSM
Page 453 of 814

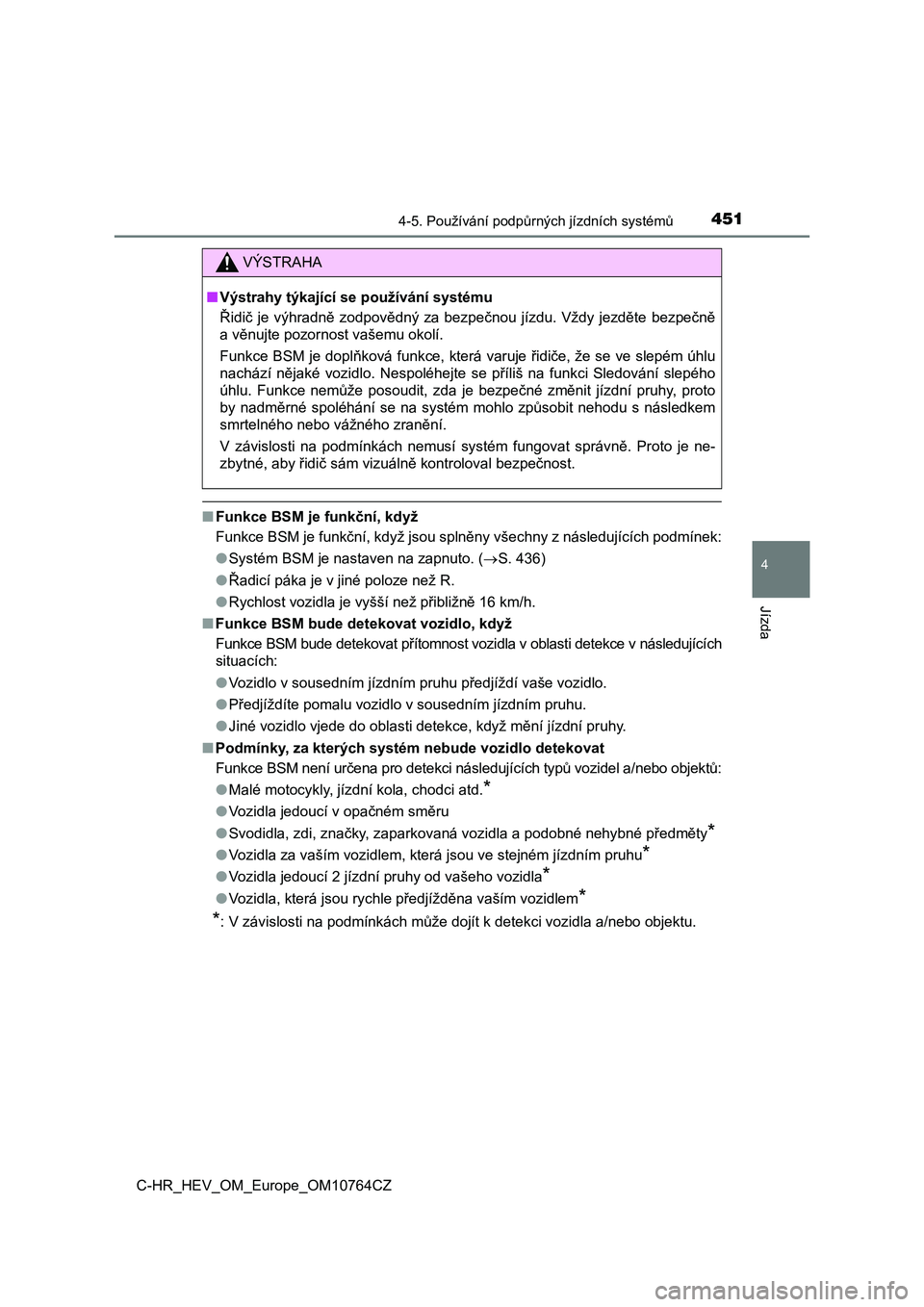

4514-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HEV_OM_Europe_OM10764CZ
■Funkce BSM je funkční, když
Funkce BSM je funkční, když jsou splněny všechny z následujícíc h podmínek:
● Systém BSM je nastaven na zapnuto. (S. 436)
● Řadicí páka je v jiné poloze než R.
● Rychlost vozidla je vyšší než přibližně 16 km/h.
■ Funkce BSM bude detekovat vozidlo, když
Funkce BSM bude detekovat přítomnost vozidla v oblasti detekce v následujících
situacích:
● Vozidlo v sousedním jízdním pruhu předjíždí vaše vozidlo.
● Předjíždíte pomalu vozidlo v sousedním jízdním pruhu.
● Jiné vozidlo vjede do oblasti detekce, když mění jízdní pruhy.
■ Podmínky, za kterých systém nebude vozidlo detekovat
Funkce BSM není určena pro detekci následujících typů vozidel a/nebo objektů:
●Malé motocykly, jízdní kola, chodci atd.*
●Vozidla jedoucí v opačném směru
● Svodidla, zdi, značky, zaparkovaná vozidla a podobné nehybné předměty*
●Vozidla za vaším vozidlem, která jsou ve stejném jízdním pruhu*
●Vozidla jedoucí 2 jízdní pruhy od vašeho vozidla*
●Vozidla, která jsou rychle předjížděna vaším vozidlem*
*: V závislosti na podmínkách může dojít k detekci vozidla a/nebo objektu.
VÝSTRAHA
■Výstrahy týkající se používání systému
Řidič je výhradně zodpovědný za bezpečnou jízdu. Vždy jezděte b ezpečně
a věnujte pozornost vašemu okolí.
Funkce BSM je doplňková funkce, která varuje řidiče, že se ve s lepém úhlu
nachází nějaké vozidlo. Nespoléhejte se příliš na funkci Sledov ání slepého
úhlu. Funkce nemůže posoudit, zda je bezpečné změnit jízdní pru hy, proto
by nadměrné spoléhání se na systém mohlo způsobit nehodu s násl edkem
smrtelného nebo vážného zranění.
V závislosti na podmínkách nemusí systém fungovat správně. Prot o je ne-
zbytné, aby řidič sám vizuálně kontroloval bezpečnost.
Page 454 of 814

4524-5. Používání podpůrných jízdních systémů

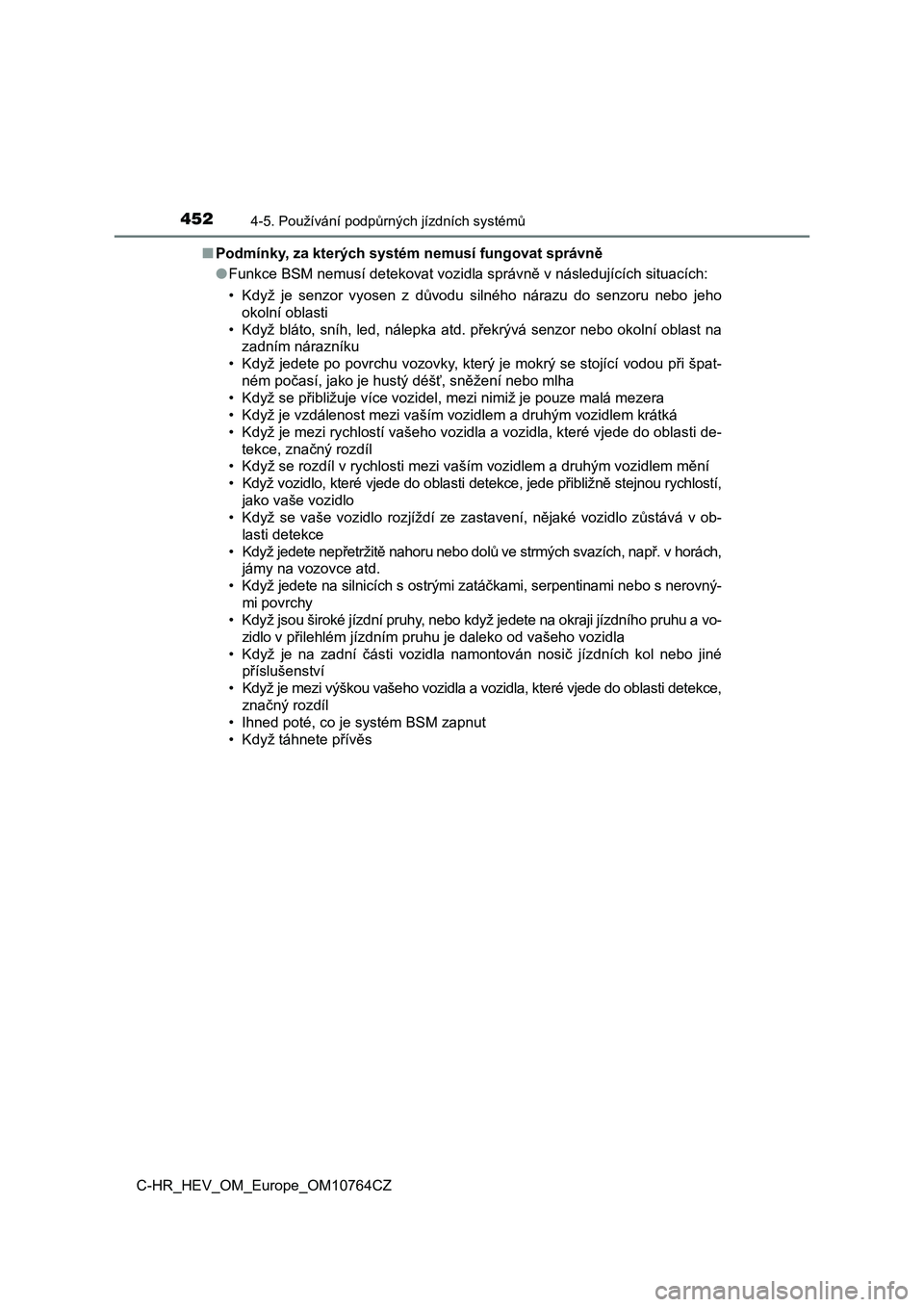

C-HR_HEV_OM_Europe_OM10764CZ■Podmínky, za kterých systém nemusí fungovat správně
●Funkce BSM nemusí detekovat vozidla správně v následujících situacích:
• Když je senzor vyosen z důvodu silného nárazu do senzoru nebo jeho
okolní oblasti
• Když bláto, sníh, led, nálepka atd. překrývá senzor nebo okolní oblast na
zadním nárazníku
• Když jedete po povrchu vozovky, který je mokrý se stojící vodou při špat-
ném počasí, jako je hustý déšť, sněžení nebo mlha
• Když se přibližuje více vozidel, mezi nimiž je pouze malá mezera
• Když je vzdálenost mezi vaším vozidlem a druhým vozidlem krátká
• Když je mezi rychlostí vašeho vozidla a vozidla, které vjede do oblasti de-
tekce, značný rozdíl
• Když se rozdíl v rychlosti mezi vaším vozidlem a druhým vozidlem mění
•
Když vozidlo, které vjede do oblasti detekce, jede přibližně stejnou rychlostí,
jako vaše vozidlo
• Když se vaše vozidlo rozjíždí ze zastavení, nějaké vozidlo zůstává v ob-
lasti detekce
•
Když jedete nepřetržitě nahoru nebo dolů ve strmých svazích, např. v horách,
jámy na vozovce atd.
• Když jedete na silnicích s ostrými zatáčkami, serpentinami nebo s nerovný-
mi povrchy
• Když jsou široké jízdní pruhy, nebo když jedete na okraji jízdního pruhu a vo-
zidlo v přilehlém jízdním pruhu je daleko od vašeho vozidla
• Když je na zadní části vozidla namontován nosič jízdních kol nebo jiné
příslušenství
•
Když je mezi výškou vašeho vozidla a vozidla, které vjede do oblasti detekce,
značný rozdíl
• Ihned poté, co je systém BSM zapnut
• Když táhnete přívěs
Page 455 of 814

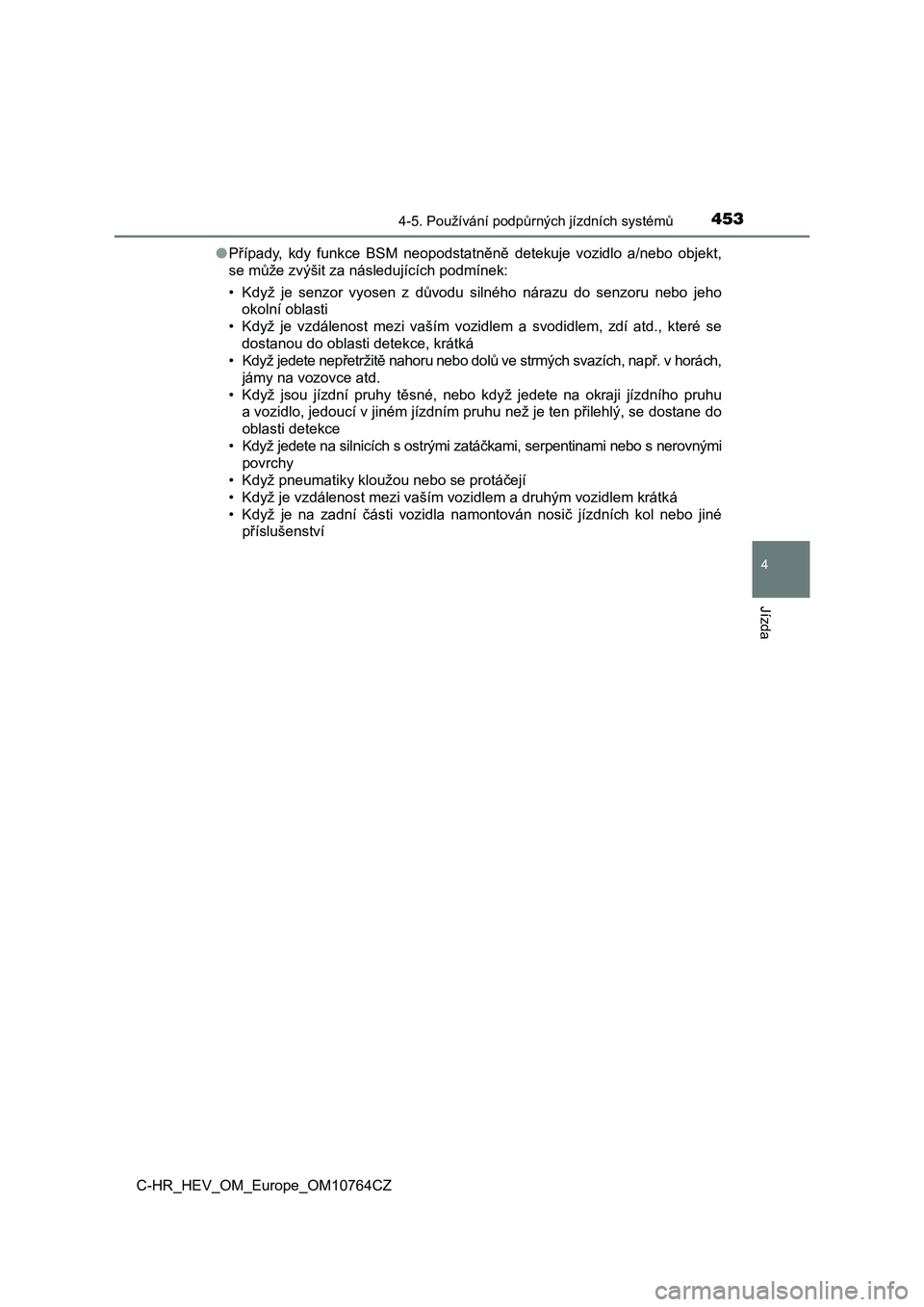

4534-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HEV_OM_Europe_OM10764CZ●Případy, kdy funkce BSM neopodstatněně detekuje vozidlo a/nebo objekt,
se může zvýšit za následujících podmínek:
• Když je senzor vyosen z důvodu silného nárazu do senzoru nebo jeho
okolní oblasti
• Když je vzdálenost mezi vaším vozidlem a svodidlem, zdí atd., které se
dostanou do oblasti detekce, krátká
•
Když jedete nepřetržitě nahoru nebo dolů ve strmých svazích, např. v horách,
jámy na vozovce atd.
• Když jsou jízdní pruhy těsné, nebo když jedete na okraji jízdního pruhu
a vozidlo, jedoucí v jiném jízdním pruhu než je ten přilehlý, se dostane do
oblasti detekce
•
Když jedete na silnicích s ostrými zatáčkami, serpentinami nebo s nerovnými
povrchy
• Když pneumatiky kloužou nebo se protáčejí
• Když je vzdálenost mezi vaším vozidlem a druhým vozidlem krátká
• Když je na zadní části vozidla namontován nosič jízdních kol nebo jiné
příslušenství
Page 456 of 814

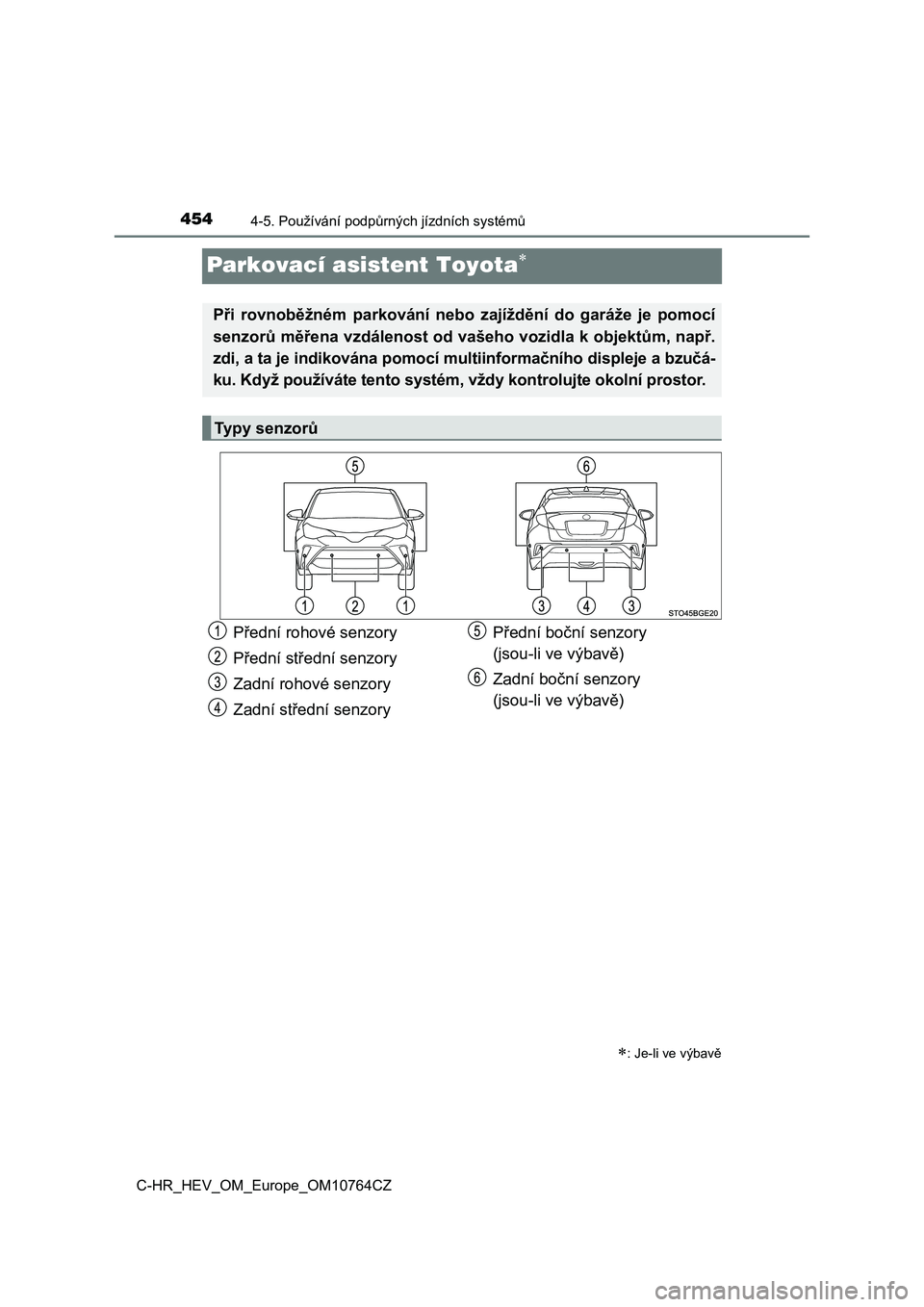

4544-5. Používání podpůrných jízdních systémů
C-HR_HEV_OM_Europe_OM10764CZ
Parkovací asistent Toyota
: Je-li ve výbavě
Při rovnoběžném parkování nebo zajíždění do garáže je pomocí
senzorů měřena vzdálenost od v ašeho vozidla k objektům, např.
zdi, a ta je indikována pomocí multiinformačního displeje a bzučá-
ku. Když používáte tento systém, v ždy kontrolujte okolní prostor.
Ty p y s e n z o r ů
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
Přední boční senzory
(jsou-li ve výbavě)
Zadní boční senzory
(jsou-li ve výbavě)
Page 457 of 814

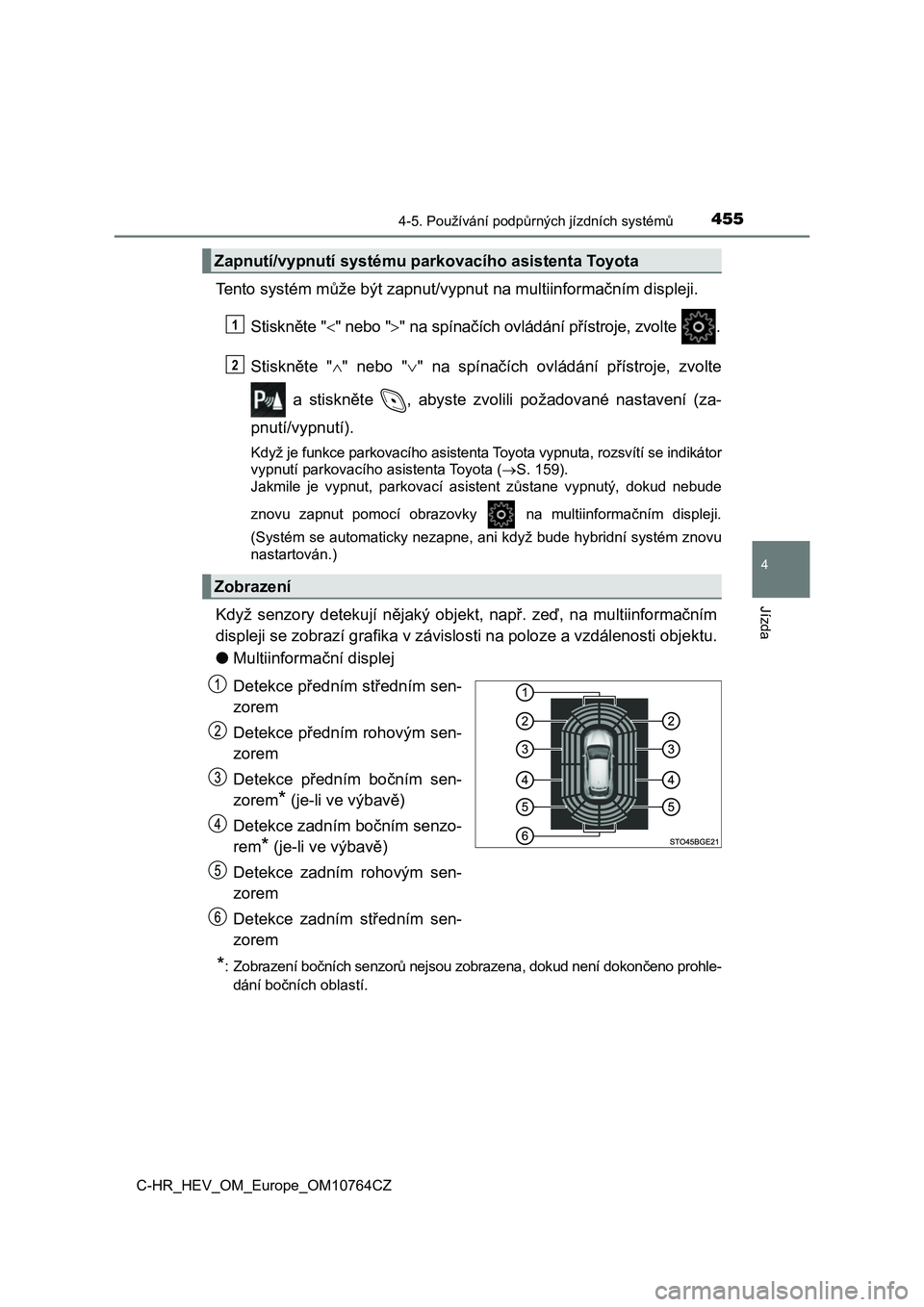

4554-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HEV_OM_Europe_OM10764CZ
Tento systém může být zapnut/vypnut na multiinformačním displeji.
Stiskněte " " nebo "" na spínačích ovládání přístroje, zvolte .
Stiskněte " " nebo "" na spínačích ovládání přístroje, zvolte
a stiskněte , abyste zvolili požadované nastavení (za-
pnutí/vypnutí).
Když je funkce parkovacího asistenta Toyota vypnuta, rozsvítí s e indikátor
vypnutí parkovacího asistenta Toyota ( S. 159).
Jakmile je vypnut, parkovací asistent zůstane vypnutý, dokud ne bude
znovu zapnut pomocí obrazovky na multiinformačním displeji.
(Systém se automaticky nezapne, ani když bude hybridní systém z novu
nastartován.)
Když senzory detekují nějaký obj ekt, např. zeď, na multiinformačním
displeji se zobrazí grafika v z ávislosti na poloze a vzdálenosti objektu.
● Multiinformační displej
Detekce předním středním sen-
zorem
Detekce předním rohovým sen-
zorem
Detekce předním bočním sen-
zorem* (je-li ve výbavě)
Detekce zadním bočním senzo-
rem* (je-li ve výbavě)
Detekce zadním rohovým sen-
zorem
Detekce zadním středním sen-
zorem
*:Zobrazení bočních senzorů nejsou zobrazena, dokud není dokončen o prohle-
dání bočních oblastí.
Zapnutí/vypnutí systému park ovacího asistenta Toyota
Zobrazení
1
2

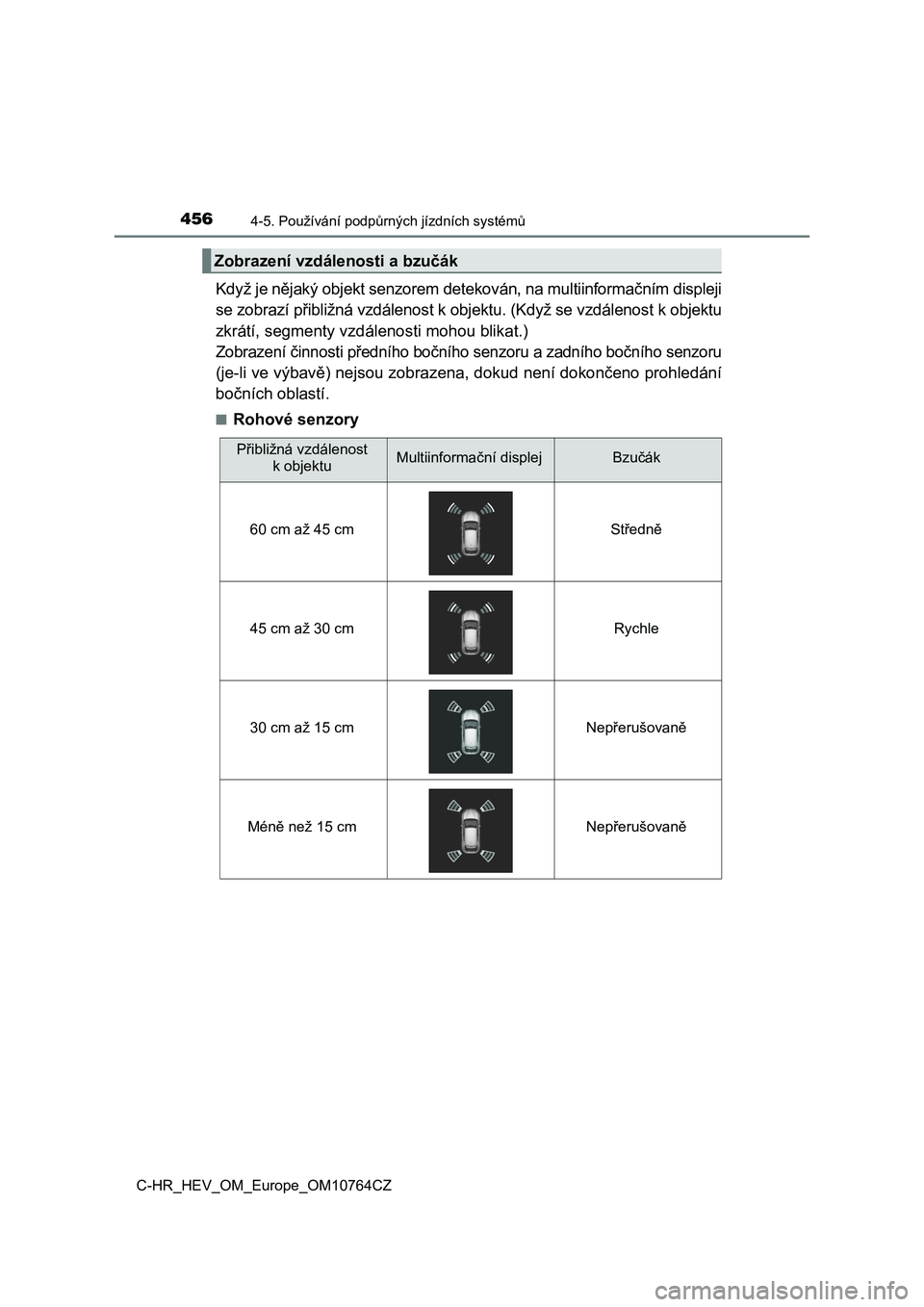

Page 458 of 814

4564-5. Používání podpůrných jízdních systémů
C-HR_HEV_OM_Europe_OM10764CZ
Když je nějaký objekt senzorem detekován, na multiinformačním displeji
se zobrazí přibližná vzdálenost k objektu. (Když se vzdálenost k objektu
zkrátí, segmenty vzdál enosti mohou blikat.)
Zobrazení činnosti předního bočního senzoru a zadního bočního senzoru
(je-li ve výbavě) nejsou zobrazena, dokud není dokončeno prohledání
bočních oblastí.
■Rohové senzory
Zobrazení vzdálenosti a bzučák
Přibližná vzdálenost
k objektuMultiinformační displejBzučák
60 cm až 45 cm Středně
45 cm až 30 cm Rychle
30 cm až 15 cm Nepřerušovaně
Méně než 15 cm Nepřerušovaně

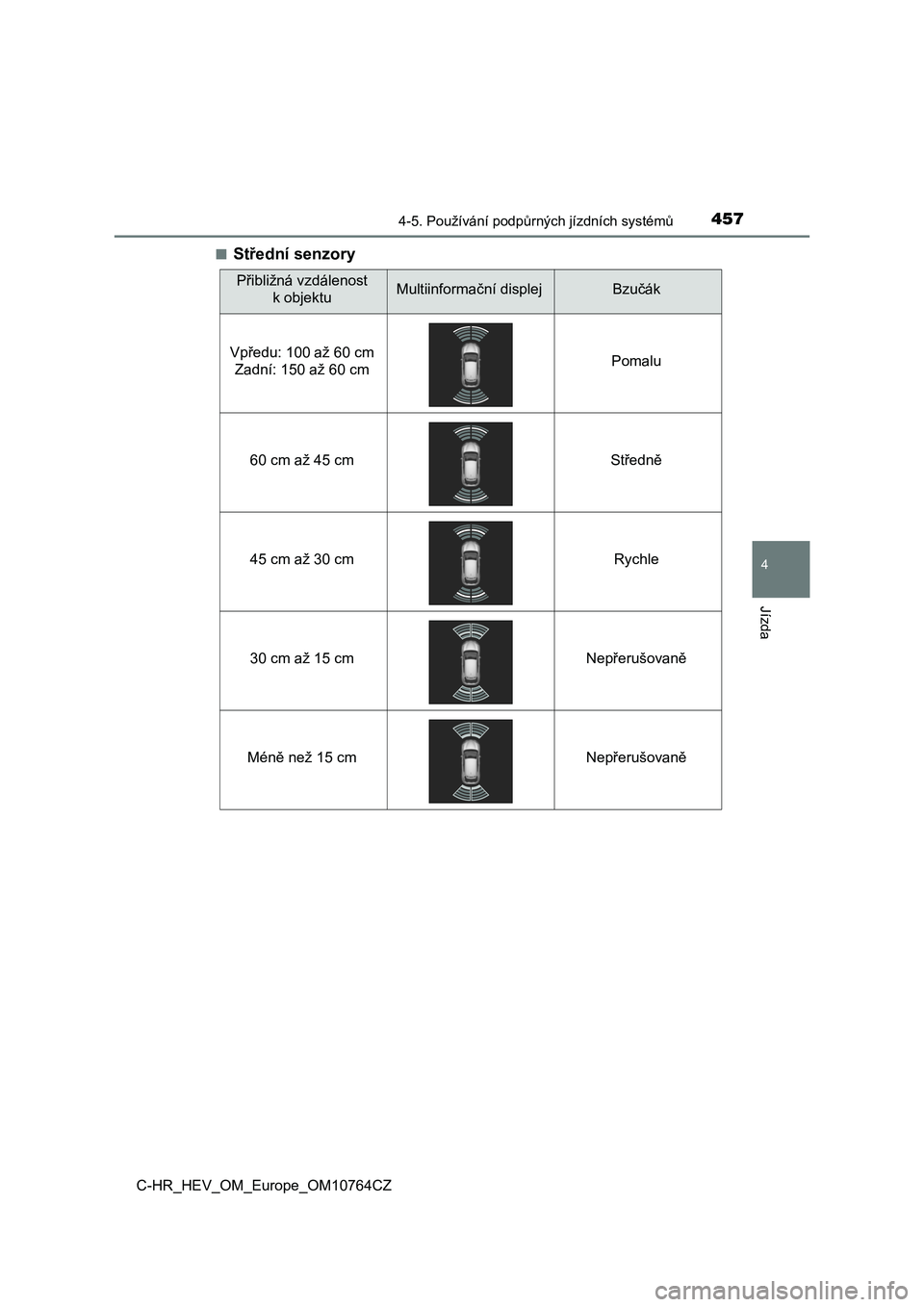

Page 459 of 814

4574-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HEV_OM_Europe_OM10764CZ
■Střední senzory
Přibližná vzdálenost
k objektuMultiinformační displejBzučák
Vpředu: 100 až 60 cm
Zadní: 150 až 60 cm Pomalu
60 cm až 45 cm Středně
45 cm až 30 cm Rychle
30 cm až 15 cm Nepřerušovaně
Méně než 15 cm Nepřerušovaně
Page 460 of 814

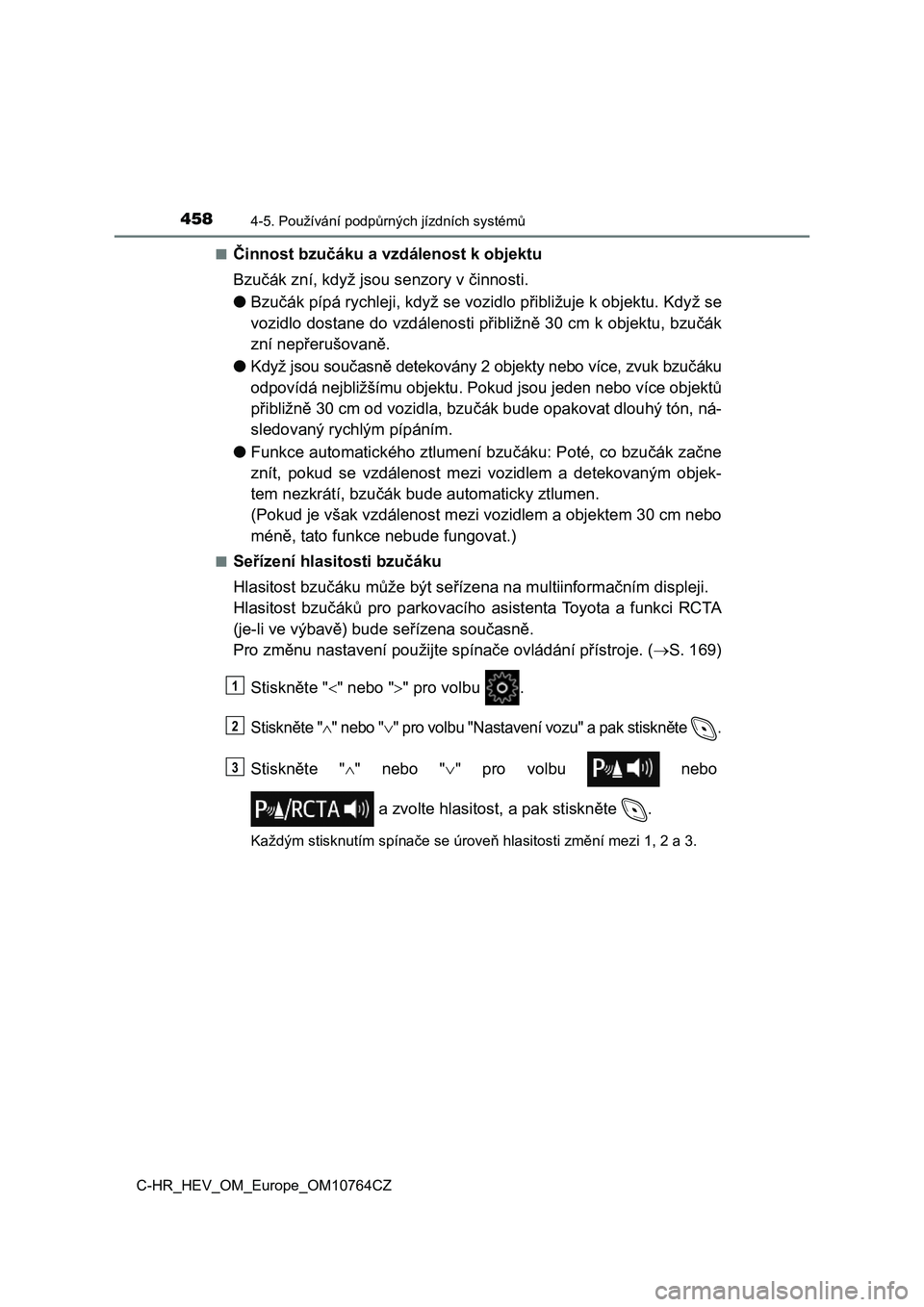

4584-5. Používání podpůrných jízdních systémů
C-HR_HEV_OM_Europe_OM10764CZ
■Činnost bzučáku a vzdálenost k objektu
Bzučák zní, když jsou senzory v činnosti.
● Bzučák pípá rychleji, když se vozidlo přibližuje k objektu. Když se
vozidlo dostane do vzdálenosti př ibližně 30 cm k objektu, bzučák
zní nepřerušovaně.
●Když jsou současně detekovány 2 objekty nebo více, zvuk bzučáku
odpovídá nejbližšímu objektu. Pok ud jsou jeden nebo více objektů
přibližně 30 cm od vozidla, bzučák bude opakovat dlouhý tón, ná-
sledovaný rychlým pípáním.
● Funkce automatického ztlumení bzučáku: Poté, co bzučák začne
znít, pokud se vzdálenost mezi vozidlem a detekovaným objek-
tem nezkrátí, bzučák bu de automaticky ztlumen.
(Pokud je však vzdálen ost mezi vozidlem a objektem 30 cm nebo
méně, tato funkce nebude fungovat.)
■Seřízení hlasitosti bzučáku
Hlasitost bzučáku může být seříz ena na multiinformačním displeji.
Hlasitost bzučáků pro parkovacího asistenta Toyota a funkci RCT A
(je-li ve výbavě) bud e seřízena současně.
Pro změnu nastavení použijte s pínače ovládání přístroje. (S. 169)
Stiskněte " " nebo "" pro volbu .
Stiskněte "" nebo "" pro volbu "Nastavení vozu" a pak stiskněte .
Stiskněte "" nebo "" pro volbu nebo
a zvolte hlasitost, a pak stiskněte .
Každým stisknutím spínače se úroveň hlasitosti změní mezi 1, 2 a 3.
1
2
3
