TOYOTA C_HR HYBRID 2016 Betriebsanleitungen (in German)

4716-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_HV_OM_Europe_OM10540M
6
Bedienelemente im Innenraum

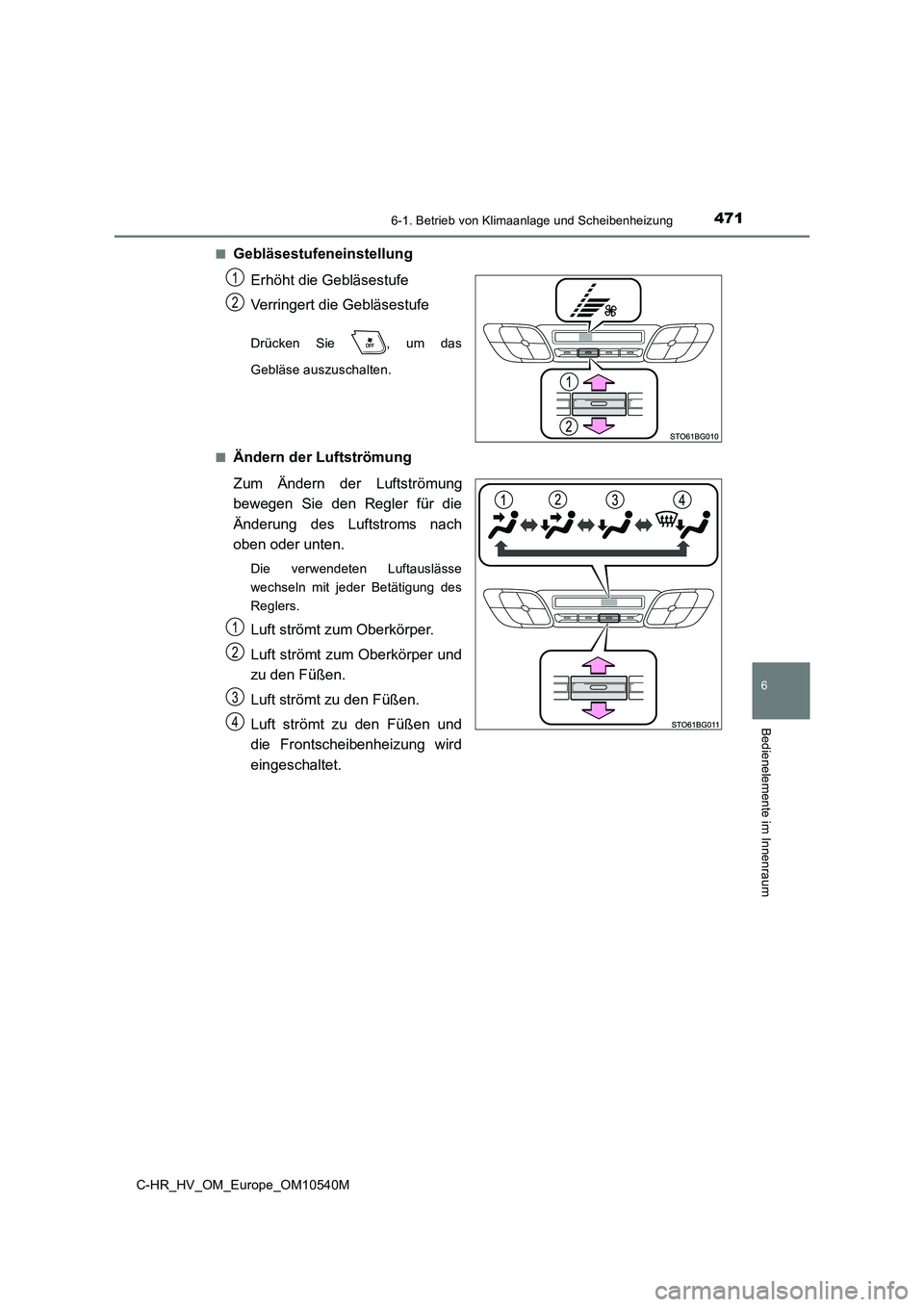

■Gebläsestufeneinstellung
Erhöht die Gebläsestufe
Verringert die Gebläsestufe
Drücken Sie , um das
Gebläse auszuschalten.
■Ändern der Luftströmung
Zum Ändern der Luftströmung
bewegen Sie den Regler für die
Änderung des Luftstroms nach
oben oder unten.
Die verwendeten Luftauslässe
wechseln mit jeder Betätigung des
Reglers.
Luft strömt zum Oberkörper.
Luft strömt zum Oberkörper und
zu den Füßen.
Luft strömt zu den Füßen.
Luft strömt zu den Füßen und
die Frontscheibenheizung wird
eingeschaltet.
1
2
1
2
3
4

4726-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_HV_OM_Europe_OM10540M
Drücken Sie die Taste .
Die Entfeuchtungsfunktion wird aktiviert. Luftauslässe und Gebläsestufe
werden automatisch entsprechend der Temperatureinstellung angepasst.
Passen Sie die Temperatureinstellung an.
Zum Anhalten des Vorgangs drücken Sie die Taste .
■Anzeige Automatischer Modus
Wenn die Einstellung der Gebläsestufe oder der Luftströmungsmodus
betätigt werden, geht die Anzeige zum Automatik-Modus aus. Der Auto-
matik-Modus für andere Funktionen als di e betätigte bleibt jedoch erhal-
ten.
■Getrennte Anpassung der Temperatur für Fahrer- und Beifahrersitz
Führen Sie zum Aktivieren des Dual-Regelungsmodus einen der folgen-
den Schritte durch:
● Drücken Sie .
● Passen Sie die Temperatureinstellung für die Beifahrerseite an.
Die Kontrollleuchte leuchtet auf, wenn der Dual-Regelungsmodus eingeschaltet ist.
Verwenden des automatischen Modus
1
2
3

4736-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_HV_OM_Europe_OM10540M
6
Bedienelemente im Innenraum

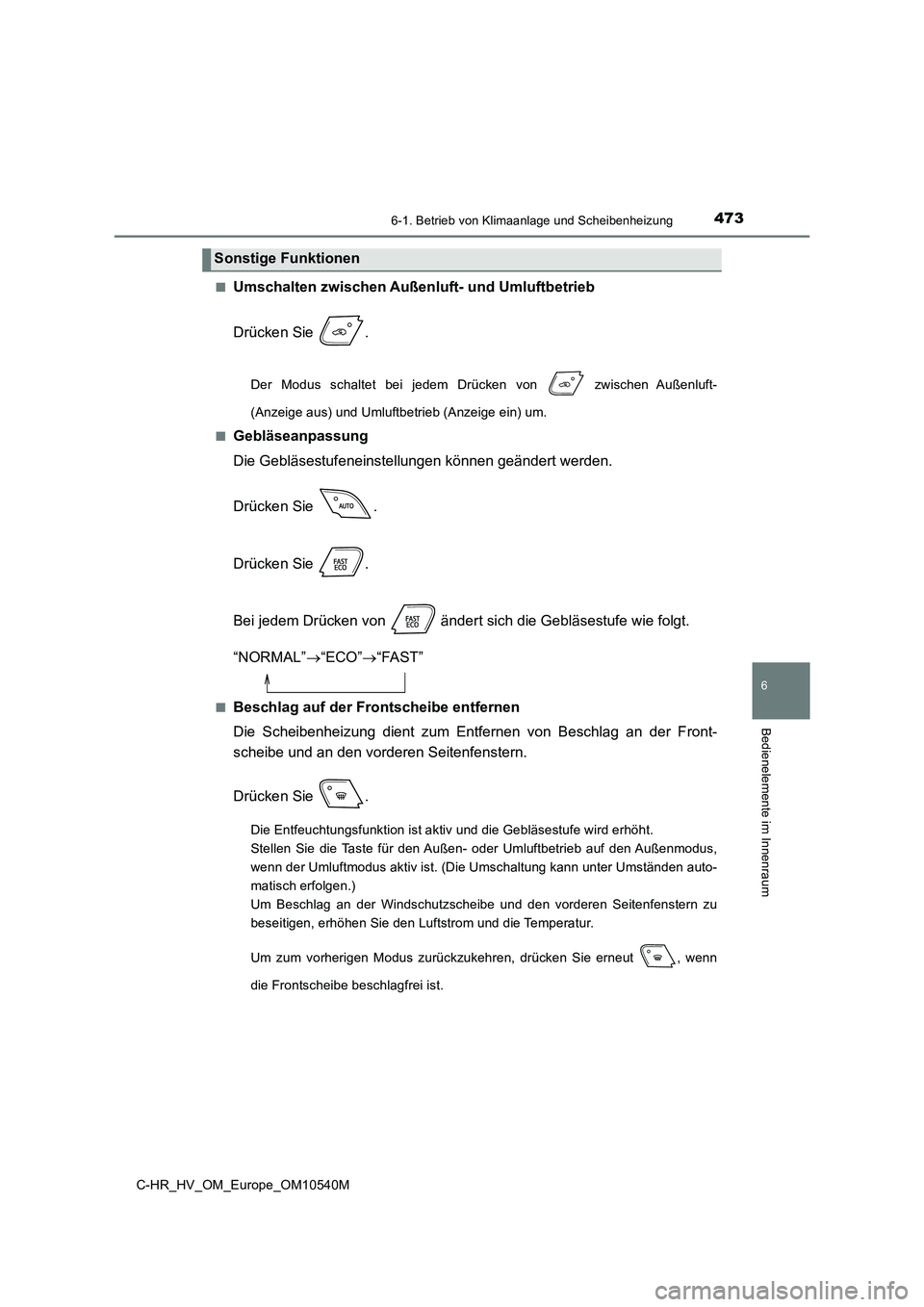

■Umschalten zwischen Außenluft- und Umluftbetrieb
Drücken Sie .
Der Modus schaltet bei jedem Drücken von zwischen Außenluft-
(Anzeige aus) und Umluftbetrieb (Anzeige ein) um.
■Gebläseanpassung
Die Gebläsestufeneinstellungen können geändert werden.
Drücken Sie .
Drücken Sie .
Bei jedem Drücken von ändert sich die Gebläsestufe wie folgt.
“NORMAL” “ECO”“FAST”
■Beschlag auf der Frontscheibe entfernen
Die Scheibenheizung dient zum Entfernen von Beschlag an der Front-
scheibe und an den vorderen Seitenfenstern.
Drücken Sie .
Die Entfeuchtungsfunktion ist aktiv und die Gebläsestufe wird erhöht.
Stellen Sie die Taste für den Außen- oder Umluftbetrieb auf den Außenmodus,
wenn der Umluftmodus aktiv ist. (Die Umschaltung kann unter Umständen auto-
matisch erfolgen.)
Um Beschlag an der Windschutzscheibe und den vorderen Seitenfenstern zu
beseitigen, erhöhen Sie den Luftstrom und die Temperatur.
Um zum vorherigen Modus zurückzukehren, drücken Sie erneut , wenn
die Frontscheibe beschlagfrei ist.
Sonstige Funktionen

4746-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_HV_OM_Europe_OM10540M
■Entfernen von Beschlag auf der Heckscheibe und den Außenspiegeln
Die Scheibenheizung dient zum Entfernen von Beschlag von der Heck-
scheibe und zum Entfernen von Regentropfen, Tau und Frost von den
Außenspiegeln.
Drücken Sie .
Nach einer bestimmten Zeit schalten sich die Heizelemente automatisch aus.
■Scheibenwischerenteiser (je nach Ausstattung)
Diese Funktion dient dazu, Eisbildung an der Windschutzscheibe und an
den Scheibenwischerblättern zu verhindern.
Drücken Sie .
Nach einer bestimmten Zeit schaltet sich der Scheibenwischerenteiser automa-
tisch aus.
■Position der Luftauslässe
Die Luftauslässe und die Luft-
menge ändern sich in Abhängigkeit
vom ausgewählten Luftstrommo-
dus.
: Einige Modelle
■Einstellen der Luftauslässe
Die Luftverteilung nach links oder
nach rechts sowie nach oben oder
nach unten leiten.
Drehen Sie den Regler nach oben,
um die Luftdüse zu öffnen oder zu
schließen.
Luftauslässe
1
2

4756-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_HV_OM_Europe_OM10540M
6
Bedienelemente im Innenraum
■Verwenden des automatischen Modus
Die Gebläsestufe wird automatisch entsprechend der Temperatureinstellung und den
Umgebungsbedingungen angepasst.
Daher kann das Gebläse unmittelbar nach dem Drücken der Taste stehen
bleiben, bis warme oder kalte Luft zur Verfügung steht.
■ Beschlagbildung auf den Scheiben
● Die Scheiben beschlagen schnell, wenn die Feuchtigkeit im Fahrzeug zu hoch ist.
Durch das Einschalten von wird die Luft aus den Auslässen entfeuchtet und
Beschlag wird wirkungsvoll von der Frontscheibe entfernt.
● Wenn Sie ausschalten, können die Scheiben viel schneller beschlagen.
● Die Fenster können schneller beschlagen, wenn der Umluftbetrieb verwendet wird.
■ Außenluft- oder Umluftbetrieb
● Beim Fahren in Situationen mit hoher Staubentwicklung, in Tunneln oder in dichtem
Verkehr stellen Sie den Schalter für den Außenluft- oder Umluftbetrieb auf Umluftbe-
trieb. Damit wird verhindert, dass Außenluft in den Fahrzeuginnenraum gelangt. Im
Kühlbetrieb wird der Innenraum beim Aktivieren des Umluftmodus auch wirkungsvoll
gekühlt.
● Die Umschaltung zwischen Außenluft- und Umluftbetrieb kann in Abhängigkeit von
der Temperatureinstellung oder der Innenraumtemperatur automatisch erfolgen.
■ Betrieb der Klimaanlage im umweltfreundlichen Fahrmodus
● Im umweltfreundlichen Fahrmodus wird die Klimaanlage wie folgt gesteuert, um den
Kraftstoffverbrauch zu senken:
• Steuerung von Motordrehzahl und Kompressorbetrieb, um die Heiz-/Kühlkapazi-
tät zu beschränken
• Beschränkte Gebläsestufe, wenn der automatische Modus ausgewählt ist
● Um die Leistung der Klimaanlage zu verbessern, führen Sie die folgenden Vorgänge
durch:
• Anpassen der Gebläsestufe
• Passen Sie die Temperatureinstellung an.
• Deaktivieren des umweltfreundlichen Fahrmodus
● Auch wenn der umweltfreundliche Fahrmodus eingestellt ist, kann der Eco-Modus
der Klimaanlage durch einen Druck auf die Taste ausgeschaltet werden.

4766-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_HV_OM_Europe_OM10540M
■ Wenn die Außentemperatur auf ca. 0C fällt
Die Entfeuchtungsfunktion arbeitet möglicherweise auch dann nicht, wenn
gedrückt wird.
■ Lüftungs- und Klimaanlagengerüche
● Damit frische Luft in den Innenraum gelangen kann, stellen Sie die Klimaanlage auf
den Umluftbetrieb.
● Im Betrieb können verschiedene Gerüche aus dem Fahrzeuginneren oder aus der
Außenluft in die Klimaanlage gelangen und sich dort ansammeln. Das kann dazu
führen, dass aus den Luftauslässen Gerüche in den Innenraum eindringen.
● So verringern Sie die Gefahr einer Geruchsentwicklung:
• Es wird empfohlen, die Klimaanlage vor dem Abstellen des Fahrzeugs auf den
Außenluftmodus einzustellen.
• Die Startzeit des Gebläses kann sich leicht verzögern, nachdem die Klimaanlage
im Automatikmodus gestartet wurde.
■ nanoe™ *1 (je nach Ausstattung)
Die Klimaanlage arbeitet mit der nanoe™-Technologie. Mit dieser Technologie wird der
Fahrgastraum mit sauberer, frischer Luft versorgt, indem leicht saure, mit nanoe™
beschichtete Wasserpartikel über den seitlichen Luftauslass des Beifahrers ausgege-
ben werden*2.
● Wenn das Gebläse eingeschaltet ist, ist das nanoe™-System aktiviert.
● Wenn das Gebläse unter den folgenden Bedingungen betrieben wird, wird die Leis-
tung des Systems maximiert. Wenn die folgenden Bedingungen nicht erfüllt sind,
erreicht nanoe™ unter Umständen nicht die volle Kapazität.
• Die Luftauslässe für Oberkörper, Oberkörper und Füße oder Füße werden ver-
wendet. ( S. 471)
• Der seitliche Luftauslass des Beifahrers ist geöffnet.
● Wenn nanoe™ generiert wird, wird eine geringe Ozonmenge ausgegeben, was in
manchen Situationen zu einer schwachen Geruchsbildung führen kann. Dabei han-
delt es sich aber etwa um dieselbe Menge, die auch in der Natur vorkommt, wie z. B.
in Wäldern. Diese Menge hat keinerlei Auswirkungen auf den menschlichen Körper.
● Im Betrieb kann auch ein leises Geräusch wahrnehmbar sein. Dies ist keine Funkti-
onsstörung.
*1: nanoe™ und das nanoe™-Zeichen sind Marken der Panasonic Corporation.
*2: In Abhängigkeit von den Temperatur- und Feuchtigkeitsbedingungen, der Gebläse-
stufe und der Richtung des Luftstroms erreicht nanoe™ unter Umständen nicht die
volle Kapazität.

4776-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_HV_OM_Europe_OM10540M
6
Bedienelemente im Innenraum
■Klimaanlagenfilter
 S. 548
■ Kundenspezifische Anpassung
Einstellungen (z. B. Umschaltvorgang der Klimaautomatik) können geändert werden.
(Anpassbare Funktionen: S. 669)
WARNUNG
■ Verhindern von Beschlagbildung auf der Frontscheibe
● Verwenden Sie nicht beim Betrieb der Luftkühlung bei extrem feuchter Wit-
terung. Der Temperaturunterschied zwischen Außenluft und Frontscheibe kann
dazu führen, dass die Frontscheibe von außen beschlägt und Ihnen die Sicht
nimmt.
■ Verhindern von Verbrennungen
● Berühren Sie nicht die Oberfläche der Außenspiegel, wenn die Außenspiegelhei-
zung in Betrieb ist.
● Fahrzeuge mit Scheibenwischerenteiser: Berühren Sie nicht das Glas im unteren
Bereich der Frontscheibe oder neben den vorderen Dachsäulen, wenn der Schei-
benwischerenteiser aktiv ist.
■ nanoe™-Generator (je nach Ausstattung)
Demontieren oder reparieren Sie den Generator nicht, da er Hochspannungsteile
enthält.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb, wenn der Generator repariert
werden muss.
● Legen Sie keine Gegenstände auf der Inst-
rumententafel ab, die die Luftauslässe blo-
ckieren könnten. Ansonsten wird der
Luftstrom behindert und die Frontscheiben-
heizung kann nicht mehr effizient arbeiten.

4786-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_HV_OM_Europe_OM10540M
HINWEIS
■Vermeiden des Entladens der 12-Volt-Batterie
Lassen Sie die Klimaanlage bei ausgeschaltetem Hybridsystem nur so lange wie
nötig eingeschaltet.
■ Vermeiden einer Beschädigung von nanoe™ (je nach Ausstattung)
Führen Sie keine Gegenstände in den seitlichen Luftauslass auf der Fahrerseite ein
und bringen Sie keine Gegenstände am Luftauslass an. Verwenden Sie außerdem
keine Sprays im Bereich des seitlichen Luftauslasses auf der Fahrerseite. Das kann
dazu führen, dass der Generator nicht ordnungsgemäß funktioniert.

4796-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
C-HR_HV_OM_Europe_OM10540M
Lenkradheizung/Sitzheizungen
: Je nach Ausstattung
Lenkradheizung und Sitzheizungen beheizen die seitlichen Griffe am
Lenkrad bzw. die Vordersitze.
WARNUNG
● Wenn folgende Personengruppen bei eingeschalteter Heizung mit dem Lenkrad
und den Sitzen in Berührung kommt, muss besonders vorsichtig vorgegangen wer-
den, um Verletzungen zu vermeiden:
• Säuglinge, Kleinkinder sowie ältere, kranke und behinderte Personen
• Personen mit empfindlicher Haut
• Übermüdete Personen
• Personen, die Alkohol oder schlaffördernde Medikamente (Schlafmittel, Erkäl-
tungsmittel usw.) zu sich genommen haben
● Beachten Sie die folgenden Vorsichtsmaßnahmen, um Verbrennungen und ein
Überhitzen zu vermeiden:
• Bedecken Sie den Sitz nicht mit einer Decke oder einem Polster, wenn Sie die
Sitzheizung verwenden.
• Verwenden Sie die Sitzheizungen nicht länger als nötig.
HINWEIS
● Legen Sie keine schweren Gegenstände mit ungleichmäßiger Oberfläche auf den
Sitz, und stecken Sie keine spitzen oder scharfen Gegenstände wie Nadeln, Nägel
usw. in den Sitz.
● Um ein Entladen der 12-Volt-Batterie zu verhindern, sollten die Funktionen nicht
bei ausgeschaltetem Hybridsystem verwendet werden.

4806-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_HV_OM_Europe_OM10540M
Schaltet die Lenkradheizung ein/aus
Die Kontrollleuchte leuchtet, wenn die Lenkradheizung in Betrieb ist.
■Funktionsbedingung
Die Lenkradheizung kann verwendet werden, wenn der Startschalter auf ON steht.
Bei jedem Drücken des Schalters
ändern sich die Betriebsbedingungen
wie folgt.
Hi (3 Segmente beleuchtet)  Mid (2
Segmente beleuchtet)  Lo (1 Seg-
ment beleuchtet)  Aus
Die Stufenanzeige (bernsteinfarben)
leuchtet im Betrieb.
■ Funktionsbedingung
Die Sitzheizungen können verwendet werden, wenn der Startschalter auf ON steht.
Lenkradheizung
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung
Sitzheizungen
