TOYOTA C_HR HYBRID 2016 Betriebsanleitungen (in German)

4916-3. Verwenden der Ablagemöglichkeiten
C-HR_HV_OM_Europe_OM10540M
6

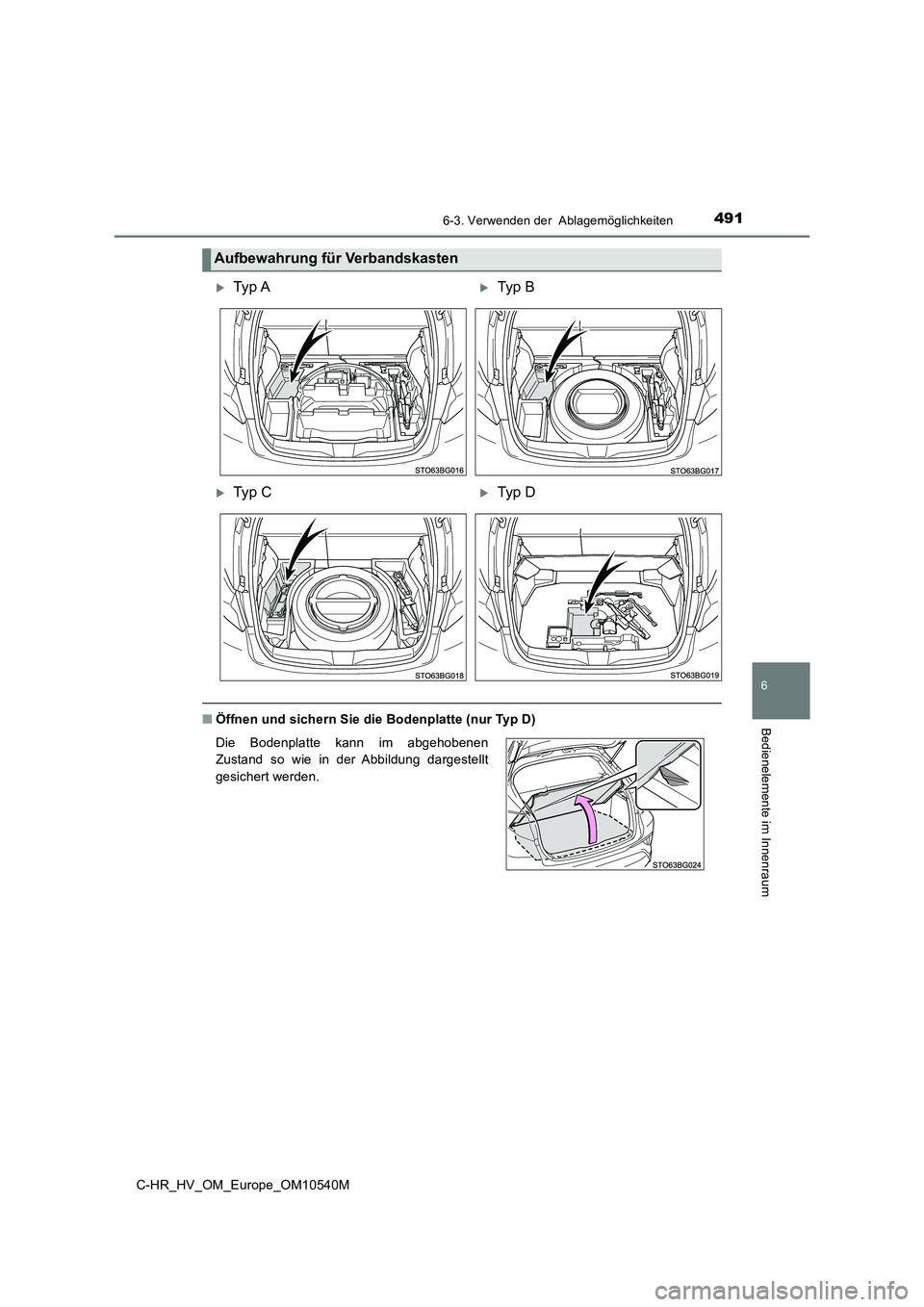

Bedienelemente im Innenraum■Öffnen und sichern Sie die Bodenplatte (nur Typ D)
Aufbewahrung für Verbandskasten
Ty p ATyp B
Ty p CTyp D
Die Bodenplatte kann im abgehobenen
Zustand so wie in der Abbildung dargestellt
gesichert werden.

4926-3. Verwenden der Ablagemöglichkeiten
C-HR_HV_OM_Europe_OM10540M
Ty p A
Lösen Sie die Halteseile und
bringen Sie die Gepäckraumab-
deckung wieder in die horizon-
tale Position.
Ziehen Sie sie zu sich und
heben Sie die dann Gepäckrau-
mabdeckung an, um sie zu ent-
fernen.
Einbauposition
Vergewissen Sie sich beim Ein-
bau, dass die Abdeckung sicher
an der ursprünglichen Position
montiert wurde.
Ausbauposition
Gepäckraumabdeckung (je nach Ausstattung)
1
2
1
2

4936-3. Verwenden der Ablagemöglichkeiten
C-HR_HV_OM_Europe_OM10540M
6
Bedienelemente im Innenraum
Ty p B
■Entfernen der Gepäckraumabdeckung
Haken Sie die Seile aus.
Lösen Sie die Haken aus der
Hakenhalterung.
■Verstauen der Gepäckabdeckung
Halten Sie die Gepäckabde-
ckung mit beiden Händen. Ach-
ten Sie darauf, dass Ihre
Daumen in die entgegenge-
setzte Richtung zeigen.
1
2
1

4946-3. Verwenden der Ablagemöglichkeiten
C-HR_HV_OM_Europe_OM10540M
Klappen Sie eine Seite der
Abdeckung in Ihre Richtung.
Drehen Sie die andere Seite in
die entgegengesetzte Richtung,
so wie in der Abbildung darge-
stellt.
Bilden Sie einen kleinen Kreis
und falten Sie die Abdeckung
dann nach innen.
Stellen Sie sicher, dass die drei
Kreise übereinander liegen.
2
3
4
5

4956-3. Verwenden der Ablagemöglichkeiten
C-HR_HV_OM_Europe_OM10540M
6
Bedienelemente im Innenraum

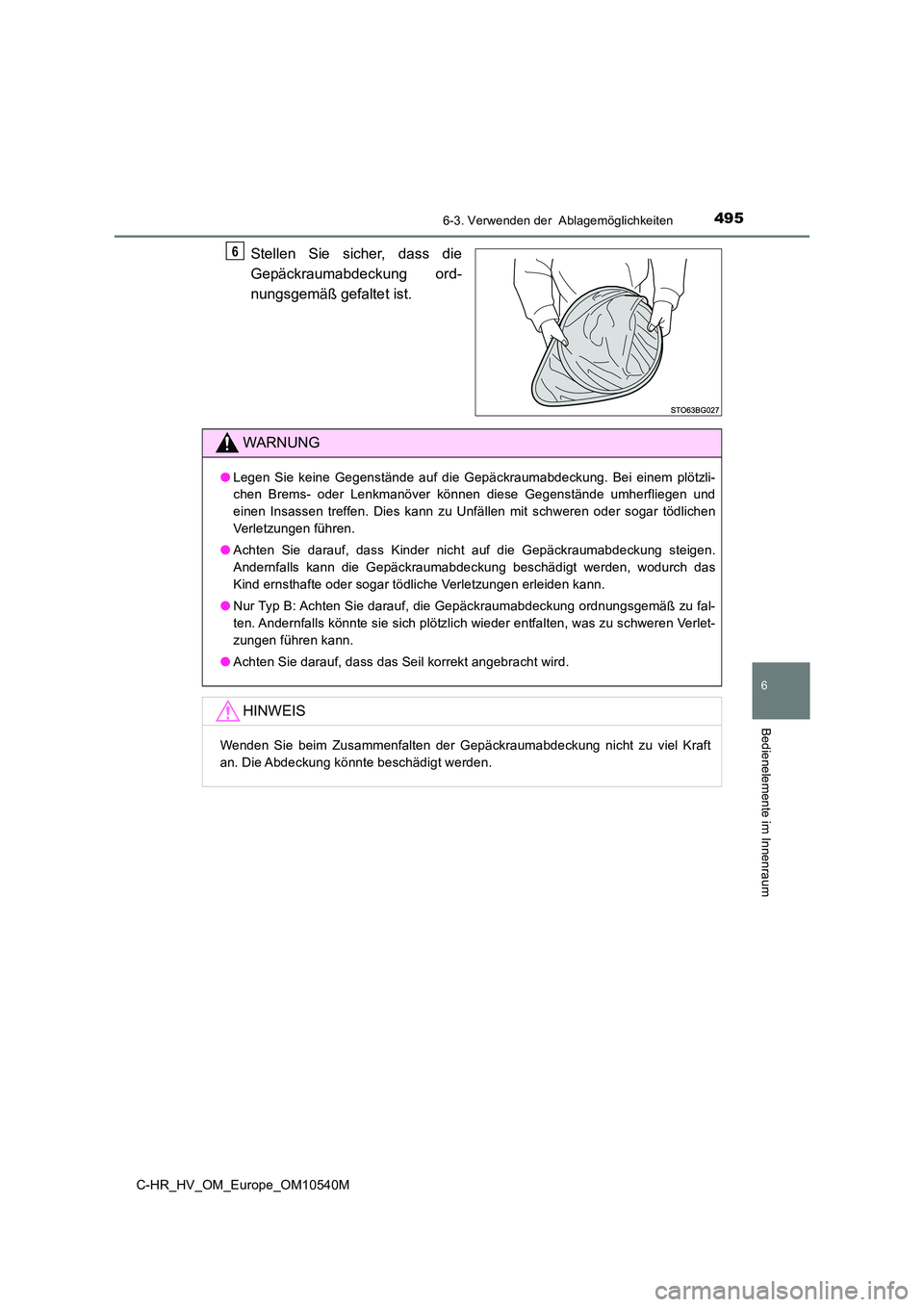

Stellen Sie sicher, dass die
Gepäckraumabdeckung ord-
nungsgemäß gefaltet ist.
6
WARNUNG
● Legen Sie keine Gegenstände auf die Gepäckraumabdeckung. Bei einem plötzli-
chen Brems- oder Lenkmanöver können diese Gegenstände umherfliegen und
einen Insassen treffen. Dies kann zu Unfällen mit schweren oder sogar tödlichen
Verletzungen führen.
● Achten Sie darauf, dass Kinder nicht auf die Gepäckraumabdeckung steigen.
Andernfalls kann die Gepäckraumabdeckung beschädigt werden, wodurch das
Kind ernsthafte oder sogar tödliche Verletzungen erleiden kann.
● Nur Typ B: Achten Sie darauf, die Gepäckraumabdeckung ordnungsgemäß zu fal-
ten. Andernfalls könnte sie sich plötzlich wieder entfalten, was zu schweren Verlet-
zungen führen kann.
● Achten Sie darauf, dass das Seil korrekt angebracht wird.
HINWEIS
Wenden Sie beim Zusammenfalten der Gepäckraumabdeckung nicht zu viel Kraft
an. Die Abdeckung könnte beschädigt werden.

4966-4. Verwenden der weiteren Bedienelemente im Innenraum
C-HR_HV_OM_Europe_OM10540M

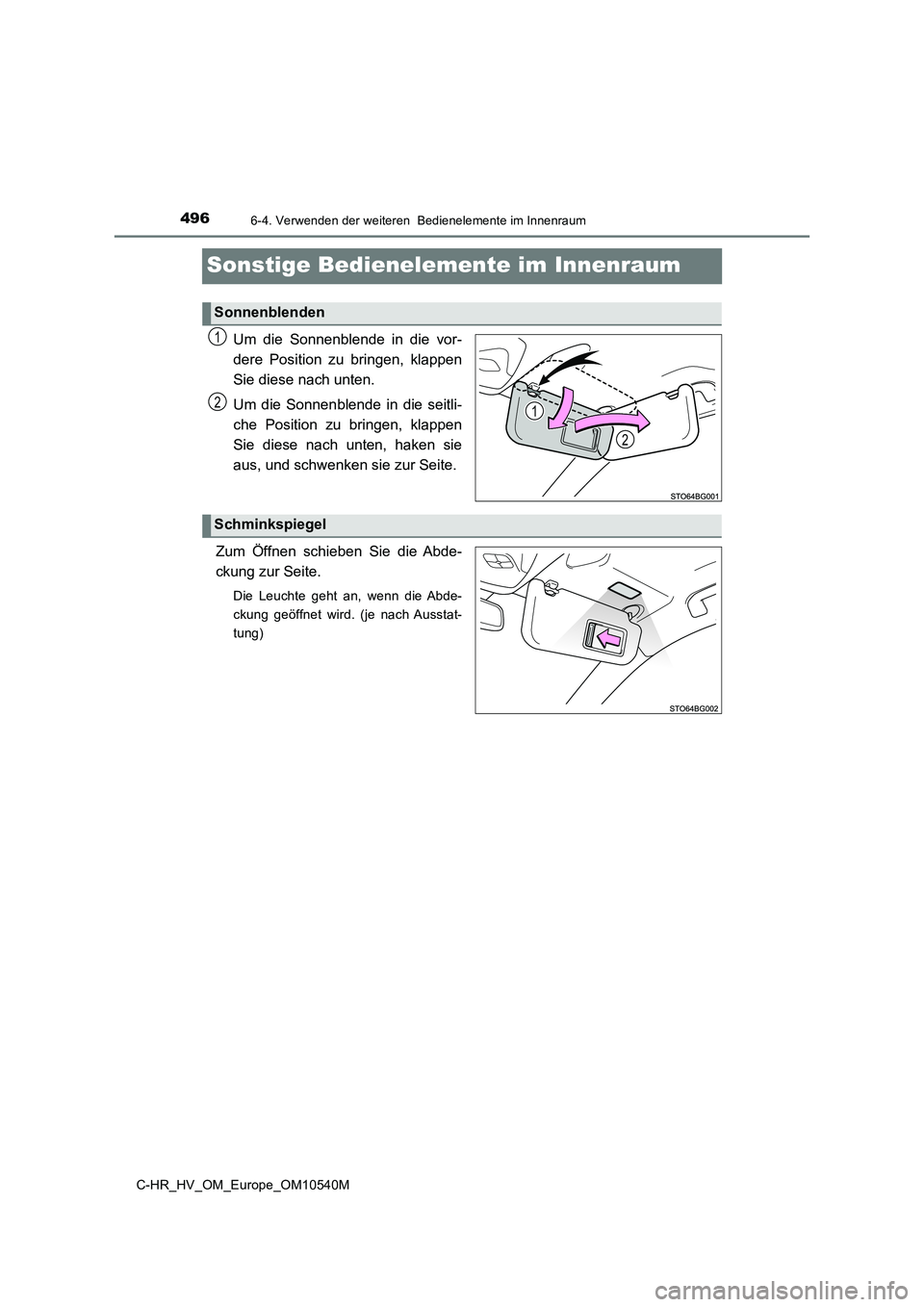

Sonstige Bedienelemente im Innenraum
Um die Sonnenblende in die vor-
dere Position zu bringen, klappen
Sie diese nach unten.
Um die Sonnenblende in die seitli-
che Position zu bringen, klappen
Sie diese nach unten, haken sie
aus, und schwenken sie zur Seite.
Zum Öffnen schieben Sie die Abde-
ckung zur Seite.
Die Leuchte geht an, wenn die Abde-
ckung geöffnet wird. (je nach Ausstat-
tung)
Sonnenblenden
2
1
1
2
Schminkspiegel

4976-4. Verwenden der weiteren Bedienelemente im Innenraum
C-HR_HV_OM_Europe_OM10540M
6
Bedienelemente im Innenraum
Die Uhr kann durch Drücken und Halten der Tasten eingestellt werden.
Zum Einstellen der Stunden
Zum Einstellen der Minuten
● Die Uhr wird angezeigt, wenn der Startschalter im Modus ACCESSORY oder ON
steht.
● Wenn die Klemmen der 12-V-Batterie getrennt und wieder angeschlossen werden,
wird die Uhr automatisch auf 1:00 eingestellt.
Uhr
1
2

4986-4. Verwenden der weiteren Bedienelemente im Innenraum
C-HR_HV_OM_Europe_OM10540M
Verwenden Sie diese Stromversorgung für Elektrogeräte, die weniger als 12
VDC/10 A (Stromverbrauch 120 W) erfordern.
Vergewissern Sie sich bei der Verwendung von Elektrogeräten, dass der
Stromverbrauch an allen angeschlossenen Steckdosen weniger als 120 W
beträgt.
Heben Sie den Deckel an, wäh-
rend Sie den Knopf nach oben zie-
hen, und öffnen Sie das
Konsolenfach.
Öffnen Sie die Abdeckung.
Steckdose
1
2

4996-4. Verwenden der weiteren Bedienelemente im Innenraum
C-HR_HV_OM_Europe_OM10540M
6
Bedienelemente im Innenraum
Die Steckdose kann verwendet werden, wenn der Startschalter auf ACCESSORY oder
ON steht.
HINWEIS
● Um eine Beschädigung der Steckdose zu verhindern, schließen Sie den Deckel
der Steckdose, wenn die Steckdose nicht benutzt wird.
In die Steckdose eindringende Fremdkörper oder Flüssigkeiten können einen Kurz-
schluss verursachen.
● Um ein Entladen der 12-Volt-Batterie zu vermeiden, verwenden Sie die Steckdose
bei ausgeschaltetem Hybridsystem nur so lange wie nötig.

5006-4. Verwenden der weiteren Bedienelemente im Innenraum
C-HR_HV_OM_Europe_OM10540M
Ein an der Decke angebrachter Halte-
griff kann Ihnen als Stütze dienen,
während Sie im Sitz sitzen.
Haltegriffe
WARNUNG
Verwenden Sie den Haltegriff nicht, um in das Fahrzeug ein- oder aus dem Fahrzeug
auszusteigen oder sich aus dem Sitz zu erheben.
HINWEIS
Um eine Beschädigung des Haltegriffs zu verhindern, hängen Sie keine schweren
Objekte an den Haltegriff.
