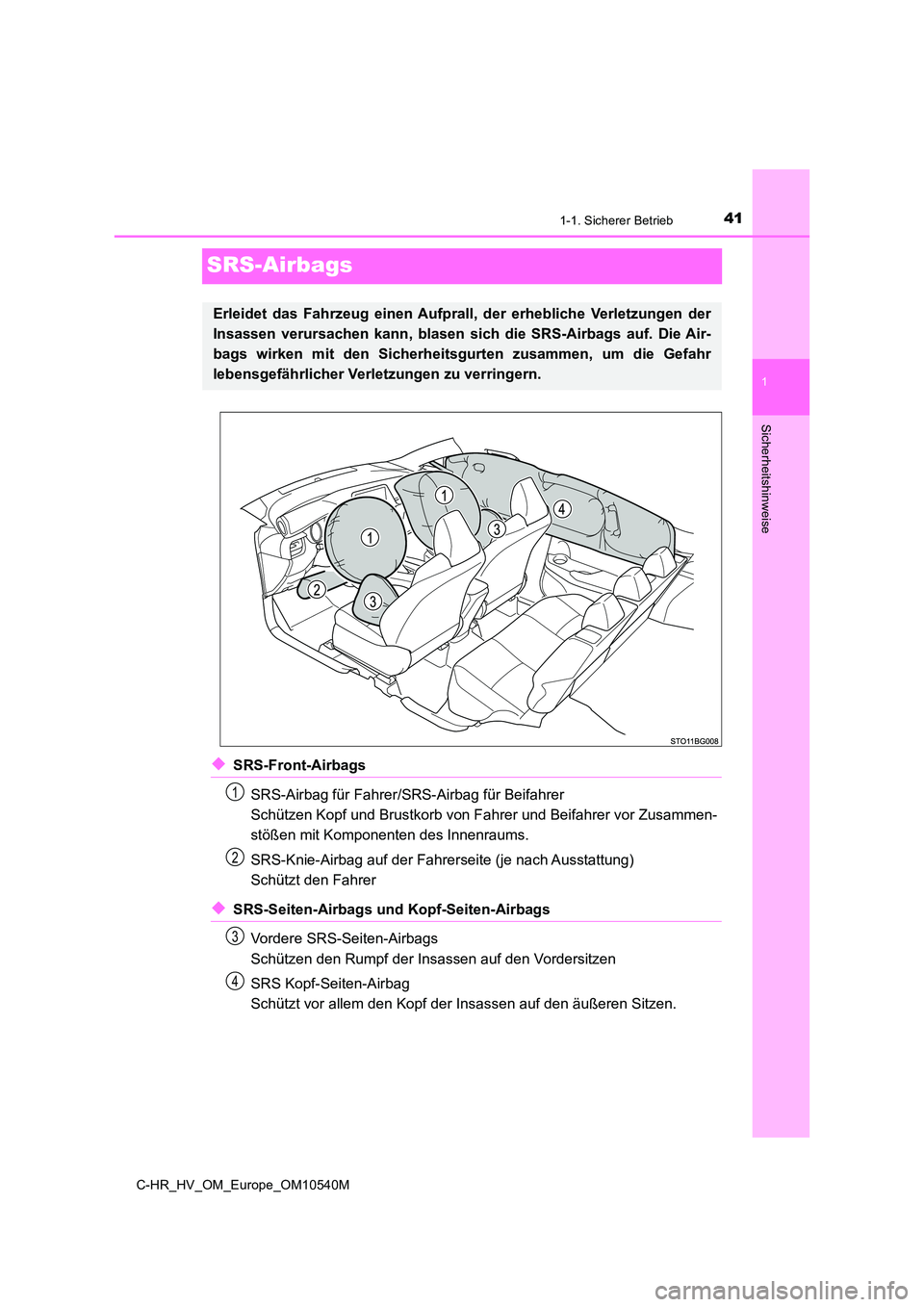

SRS-Airbags
◆SRS-Front-Airbags
SRS-Airbag für Fahrer/S RS-Airbag für Beifahrer
Schützen Kopf und Brustkorb von Fahrer und Beifahrer vor Zusammen-
stößen mit Komponenten des Innenraums.
SRS-Knie-Airbag auf der Fahrer seite (je nach Ausstattung)
Schützt den Fahrer
◆SRS-Seiten-Airbags und Kopf-Seiten-Airbags
Vordere SRS-Seiten-Airbags
Schützen den Rumpf der Insassen auf den Vordersitzen
SRS Kopf-Seiten-Airbag
Schützt vor allem den Kopf der Insassen auf den äußeren Sitzen.
Erleidet das Fahrzeug einen Aufprall, der erhebliche Verletzungen der
Insassen verursachen kann, blasen sich die SRS-Airbags auf. Die Air-
bags wirken mit den Sicherheitsgurten zusammen, um die Gefahr
lebensgefährlicher Verletzungen zu verringern.
1
2
3
4

421-1. Sicherer Betrieb
C-HR_HV_OM_Europe_OM10540M

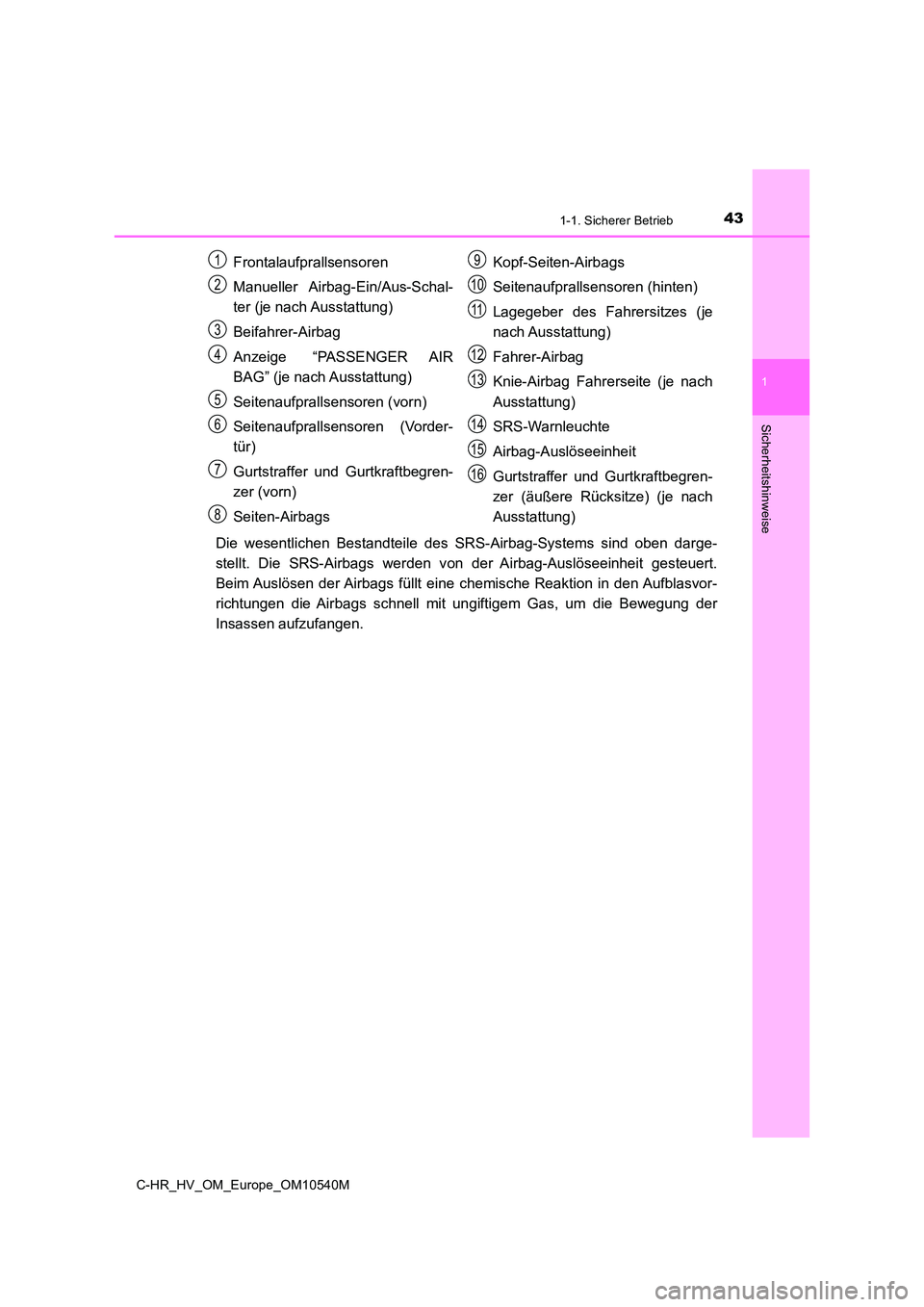

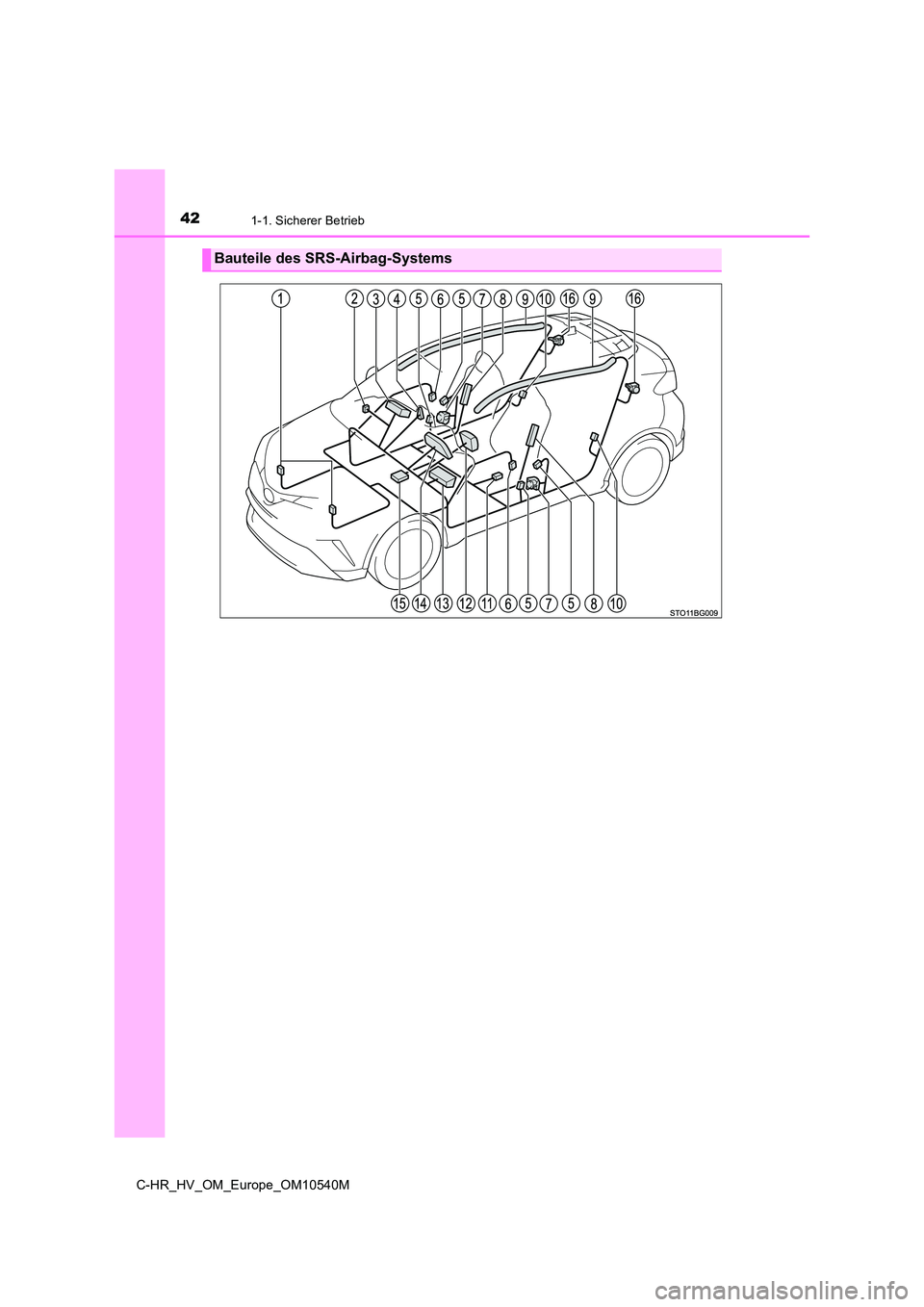

Bauteile des SRS-Airbag-Systems

431-1. Sicherer Betrieb
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10540M
Die wesentlichen Bestandteile des SRS-Airbag-Systems sind oben darge-
stellt. Die SRS-Airbags werden v on der Airbag-Auslöseeinheit gesteuert.
Beim Auslösen der Airbags füllt eine chemische Reaktion in den Aufblasvor-
richtungen die Airbags schnell mit ungiftigem Gas, um die Bewegung der
Insassen aufzufangen.
Frontalaufprallsensoren
Manueller Airbag-Ein/Aus-Schal-
ter (je nach Ausstattung)
Beifahrer-Airbag
Anzeige “PASSENGER AIR
BAG” (je nach Ausstattung)
Seitenaufprallsensoren (vorn)
Seitenaufprallsensoren (Vorder-
tür)
Gurtstraffer und Gurtkraftbegren-
zer (vorn)
Seiten-Airbags
Kopf-Seiten-Airbags
Seitenaufprallsensoren (hinten)
Lagegeber des Fahrersitzes (je
nach Ausstattung)
Fahrer-Airbag
Knie-Airbag Fahrerseite (je nach
Ausstattung)
SRS-Warnleuchte
Airbag-Auslöseeinheit
Gurtstraffer und Gurtkraftbegren-
zer (äußere Rücksitze) (je nach
Ausstattung)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

441-1. Sicherer Betrieb
C-HR_HV_OM_Europe_OM10540M

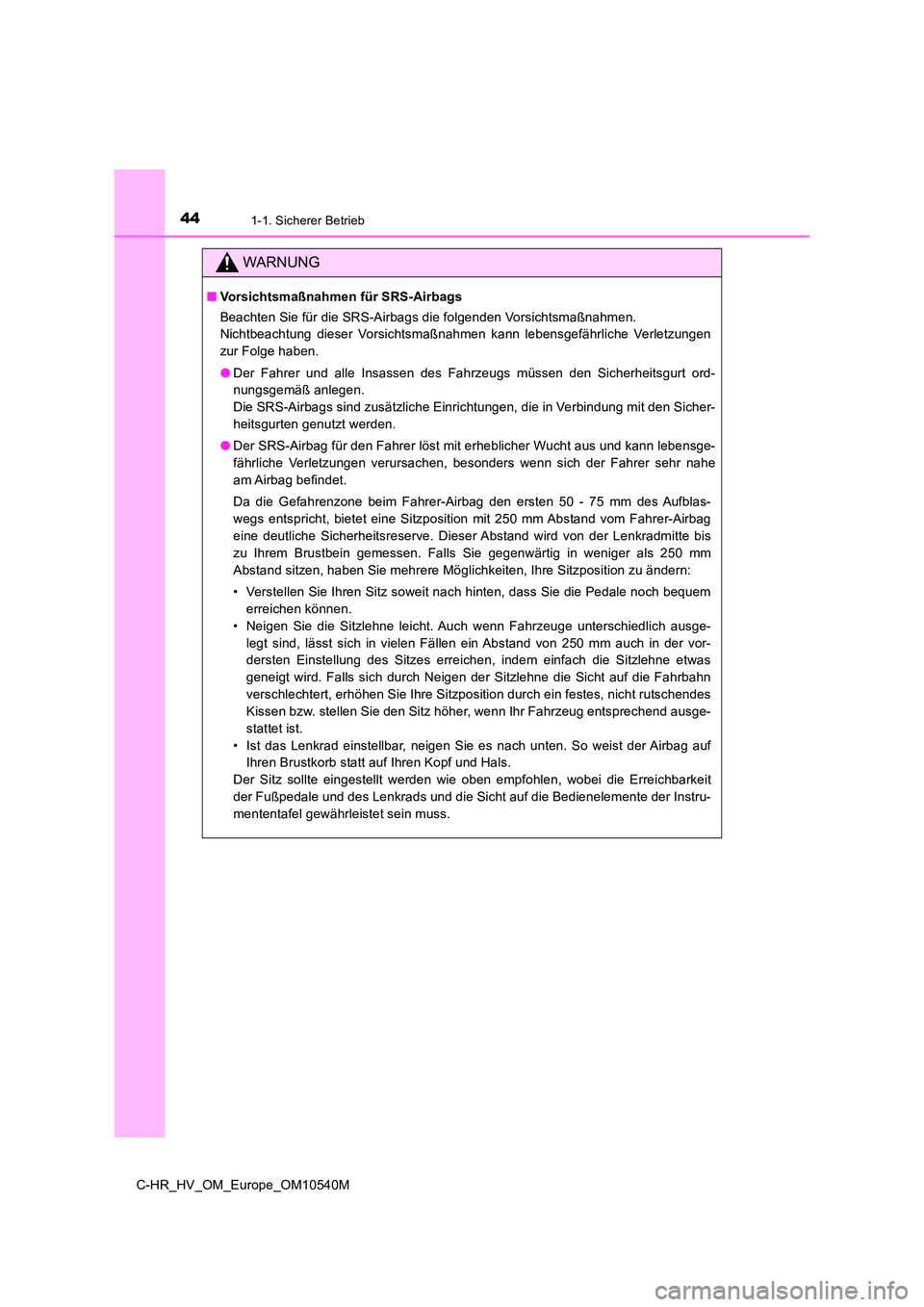

WARNUNG

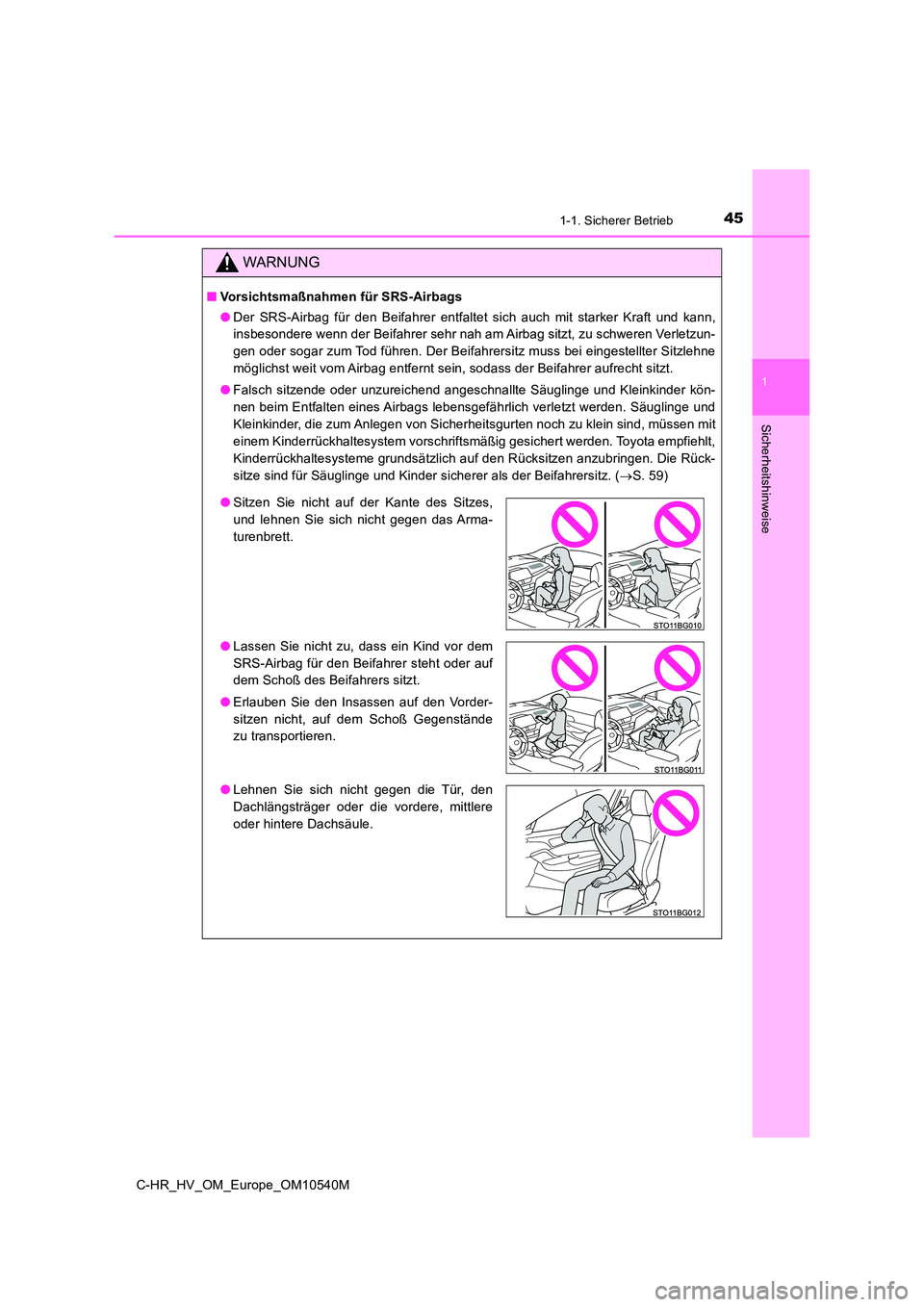

■Vorsichtsmaßnahmen für SRS-Airbags
Beachten Sie für die SRS-Airbags die folgenden Vorsichtsmaßnahmen.
Nichtbeachtung dieser Vorsichtsmaßnahmen kann lebensgefährliche Verletzungen
zur Folge haben.
● Der Fahrer und alle Insassen des Fahrzeugs müssen den Sicherheitsgurt ord-
nungsgemäß anlegen.
Die SRS-Airbags sind zusätzliche Einrichtungen, die in Verbindung mit den Sicher-
heitsgurten genutzt werden.
● Der SRS-Airbag für den Fahrer löst mit erheblicher Wucht aus und kann lebensge-
fährliche Verletzungen verursachen, besonders wenn sich der Fahrer sehr nahe
am Airbag befindet.
Da die Gefahrenzone beim Fahrer-Airbag den ersten 50 - 75 mm des Aufblas-
wegs entspricht, bietet eine Sitzposition mit 250 mm Abstand vom Fahrer-Airbag
eine deutliche Sicherheitsreserve. Dieser Abstand wird von der Lenkradmitte bis
zu Ihrem Brustbein gemessen. Falls Sie gegenwärtig in weniger als 250 mm
Abstand sitzen, haben Sie mehrere Möglichkeiten, Ihre Sitzposition zu ändern:
• Verstellen Sie Ihren Sitz soweit nach hinten, dass Sie die Pedale noch bequem
erreichen können.
• Neigen Sie die Sitzlehne leicht. Auch wenn Fahrzeuge unterschiedlich ausge-
legt sind, lässt sich in vielen Fällen ein Abstand von 250 mm auch in der vor-
dersten Einstellung des Sitzes erreichen, indem einfach die Sitzlehne etwas
geneigt wird. Falls sich durch Neigen der Sitzlehne die Sicht auf die Fahrbahn
verschlechtert, erhöhen Sie Ihre Sitzposition durch ein festes, nicht rutschendes
Kissen bzw. stellen Sie den Sitz höher, wenn Ihr Fahrzeug entsprechend ausge-
stattet ist.
• Ist das Lenkrad einstellbar, neigen Sie es nach unten. So weist der Airbag auf
Ihren Brustkorb statt auf Ihren Kopf und Hals.
Der Sitz sollte eingestellt werden wie oben empfohlen, wobei die Erreichbarkeit
der Fußpedale und des Lenkrads und die Sicht auf die Bedienelemente der Instru-
mententafel gewährleistet sein muss.

451-1. Sicherer Betrieb
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10540M
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
● Der SRS-Airbag für den Beifahrer entfaltet sich auch mit starker Kraft und kann,
insbesondere wenn der Beifahrer sehr nah am Airbag sitzt, zu schweren Verletzun-
gen oder sogar zum Tod führen. Der Beifahrersitz muss bei eingestellter Sitzlehne
möglichst weit vom Airbag entfernt sein, sodass der Beifahrer aufrecht sitzt.
● Falsch sitzende oder unzureichend angeschnallte Säuglinge und Kleinkinder kön-
nen beim Entfalten eines Airbags lebensgefährlich verletzt werden. Säuglinge und
Kleinkinder, die zum Anlegen von Sicherheitsgurten noch zu klein sind, müssen mit
einem Kinderrückhaltesystem vorschriftsmäßig gesichert werden. Toyota empfiehlt,
Kinderrückhaltesysteme grundsätzlich auf den Rücksitzen anzubringen. Die Rück-
sitze sind für Säuglinge und Kinder sicherer als der Beifahrersitz. ( S. 59)
●Sitzen Sie nicht auf der Kante des Sitzes,
und lehnen Sie sich nicht gegen das Arma-
turenbrett.
● Lassen Sie nicht zu, dass ein Kind vor dem
SRS-Airbag für den Beifahrer steht oder auf
dem Schoß des Beifahrers sitzt.
● Erlauben Sie den Insassen auf den Vorder-
sitzen nicht, auf dem Schoß Gegenstände
zu transportieren.
● Lehnen Sie sich nicht gegen die Tür, den
Dachlängsträger oder die vordere, mittlere
oder hintere Dachsäule.

461-1. Sicherer Betrieb
C-HR_HV_OM_Europe_OM10540M

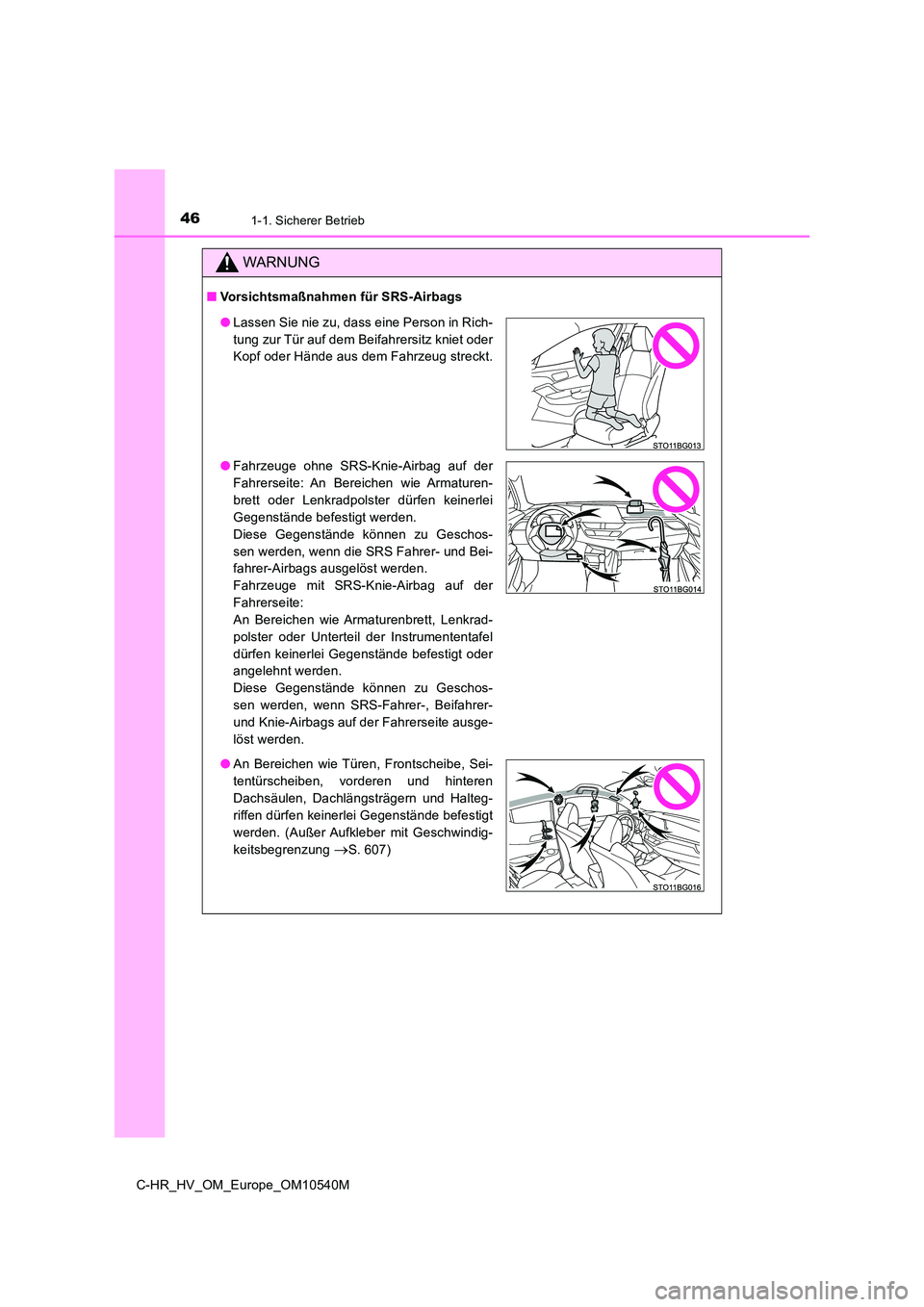

WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
●Lassen Sie nie zu, dass eine Person in Rich-
tung zur Tür auf dem Beifahrersitz kniet oder
Kopf oder Hände aus dem Fahrzeug streckt.
● Fahrzeuge ohne SRS-Knie-Airbag auf der
Fahrerseite: An Bereichen wie Armaturen-
brett oder Lenkradpolster dürfen keinerlei
Gegenstände befestigt werden.
Diese Gegenstände können zu Geschos-
sen werden, wenn die SRS Fahrer- und Bei-
fahrer-Airbags ausgelöst werden.
Fahrzeuge mit SRS-Knie-Airbag auf der
Fahrerseite:
An Bereichen wie Armaturenbrett, Lenkrad-
polster oder Unterteil der Instrumententafel
dürfen keinerlei Gegenstände befestigt oder
angelehnt werden.
Diese Gegenstände können zu Geschos-
sen werden, wenn SRS-Fahrer-, Beifahrer-
und Knie-Airbags auf der Fahrerseite ausge-
löst werden.
● An Bereichen wie Türen, Frontscheibe, Sei-
tentürscheiben, vorderen und hinteren
Dachsäulen, Dachlängsträgern und Halteg-
riffen dürfen keinerlei Gegenstände befestigt
werden. (Außer Aufkleber mit Geschwindig-
keitsbegrenzung S. 607)

471-1. Sicherer Betrieb
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10540M

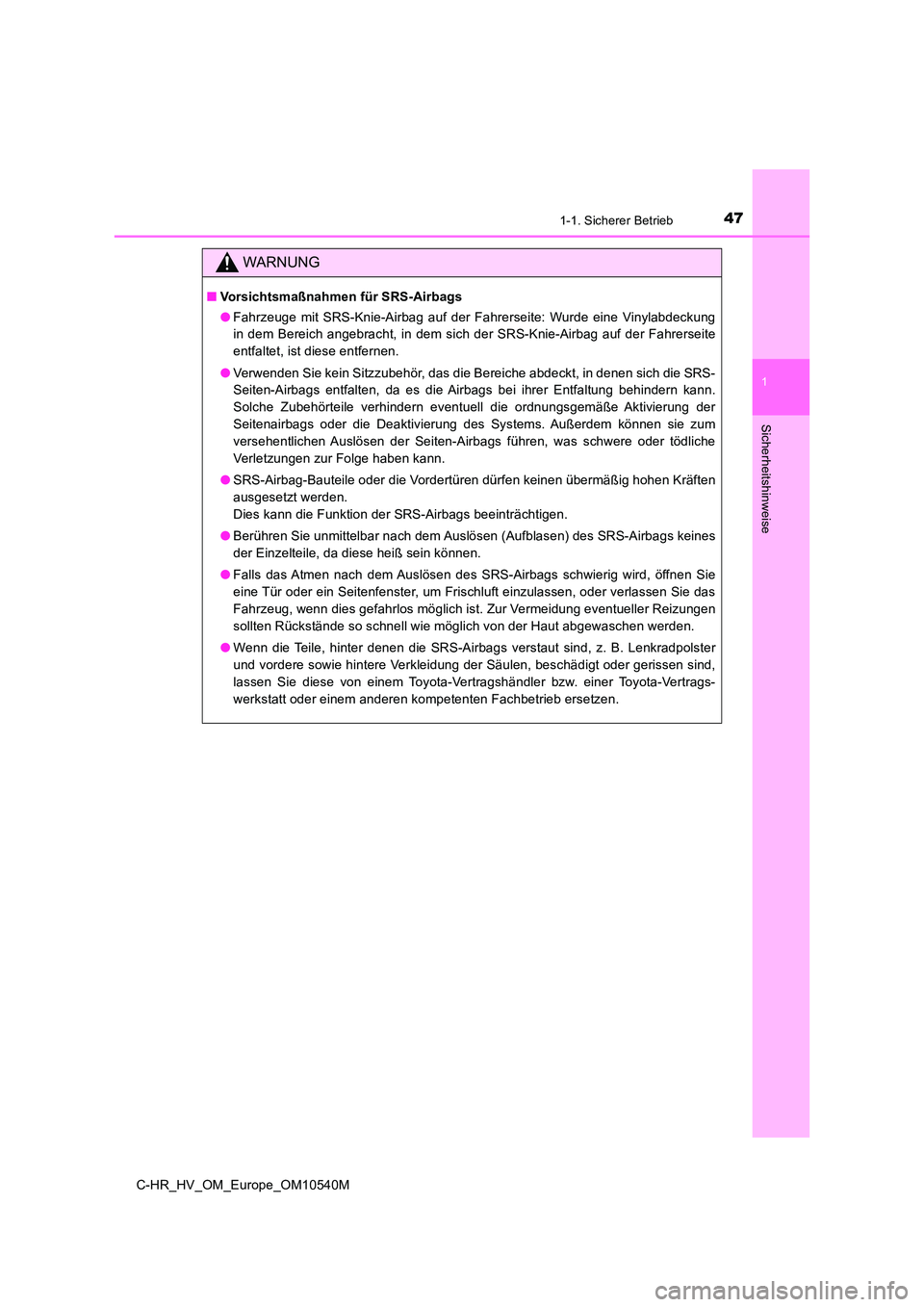

WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
● Fahrzeuge mit SRS-Knie-Airbag auf der Fahrerseite: Wurde eine Vinylabdeckung
in dem Bereich angebracht, in dem sich der SRS-Knie-Airbag auf der Fahrerseite
entfaltet, ist diese entfernen.
● Verwenden Sie kein Sitzzubehör, das die Bereiche abdeckt, in denen sich die SRS-
Seiten-Airbags entfalten, da es die Airbags bei ihrer Entfaltung behindern kann.
Solche Zubehörteile verhindern eventuell die ordnungsgemäße Aktivierung der
Seitenairbags oder die Deaktivierung des Systems. Außerdem können sie zum
versehentlichen Auslösen der Seiten-Airbags führen, was schwere oder tödliche
Verletzungen zur Folge haben kann.
● SRS-Airbag-Bauteile oder die Vordertüren dürfen keinen übermäßig hohen Kräften
ausgesetzt werden.
Dies kann die Funktion der SRS-Airbags beeinträchtigen.
● Berühren Sie unmittelbar nach dem Auslösen (Aufblasen) des SRS-Airbags keines
der Einzelteile, da diese heiß sein können.
● Falls das Atmen nach dem Auslösen des SRS-Airbags schwierig wird, öffnen Sie
eine Tür oder ein Seitenfenster, um Frischluft einzulassen, oder verlassen Sie das
Fahrzeug, wenn dies gefahrlos möglich ist. Zur Vermeidung eventueller Reizungen
sollten Rückstände so schnell wie möglich von der Haut abgewaschen werden.
● Wenn die Teile, hinter denen die SRS-Airbags verstaut sind, z. B. Lenkradpolster
und vordere sowie hintere Verkleidung der Säulen, beschädigt oder gerissen sind,
lassen Sie diese von einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen kompetenten Fachbetrieb ersetzen.

481-1. Sicherer Betrieb
C-HR_HV_OM_Europe_OM10540M

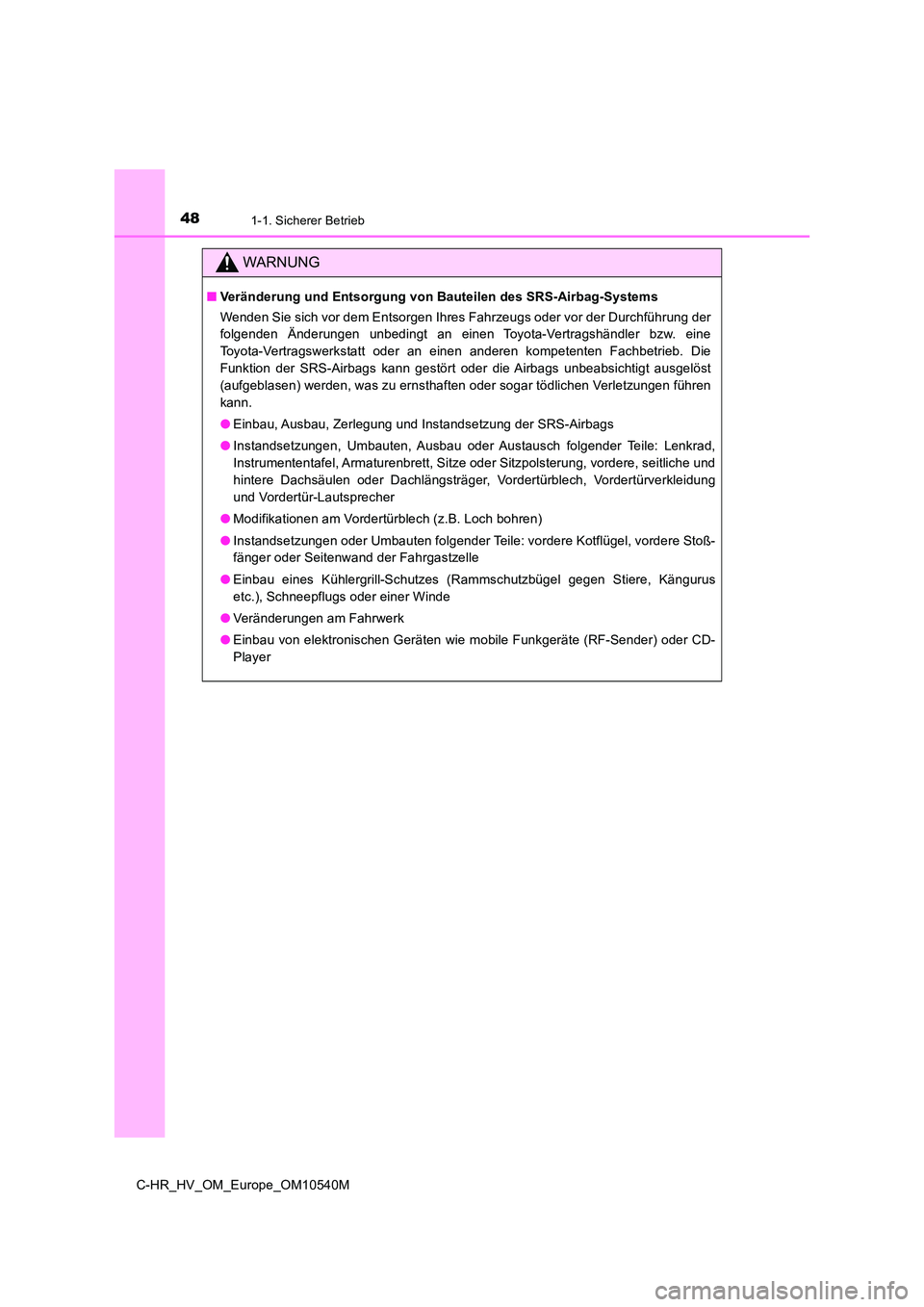

WARNUNG
■Veränderung und Entsorgung von Bauteilen des SRS-Airbag-Systems
Wenden Sie sich vor dem Entsorgen Ihres Fahrzeugs oder vor der Durchführung der
folgenden Änderungen unbedingt an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder an einen anderen kompetenten Fachbetrieb. Die
Funktion der SRS-Airbags kann gestört oder die Airbags unbeabsichtigt ausgelöst
(aufgeblasen) werden, was zu ernsthaften oder sogar tödlichen Verletzungen führen
kann.
● Einbau, Ausbau, Zerlegung und Instandsetzung der SRS-Airbags
● Instandsetzungen, Umbauten, Ausbau oder Austausch folgender Teile: Lenkrad,
Instrumententafel, Armaturenbrett, Sitze oder Sitzpolsterung, vordere, seitliche und
hintere Dachsäulen oder Dachlängsträger, Vordertürblech, Vordertürverkleidung
und Vordertür-Lautsprecher
● Modifikationen am Vordertürblech (z.B. Loch bohren)
● Instandsetzungen oder Umbauten folgender Teile: vordere Kotflügel, vordere Stoß-
fänger oder Seitenwand der Fahrgastzelle
● Einbau eines Kühlergrill-Schutzes (Rammschutzbügel gegen Stiere, Kängurus
etc.), Schneepflugs oder einer Winde
● Veränderungen am Fahrwerk
● Einbau von elektronischen Geräten wie mobile Funkgeräte (RF-Sender) oder CD-
Player

491-1. Sicherer Betrieb
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10540M

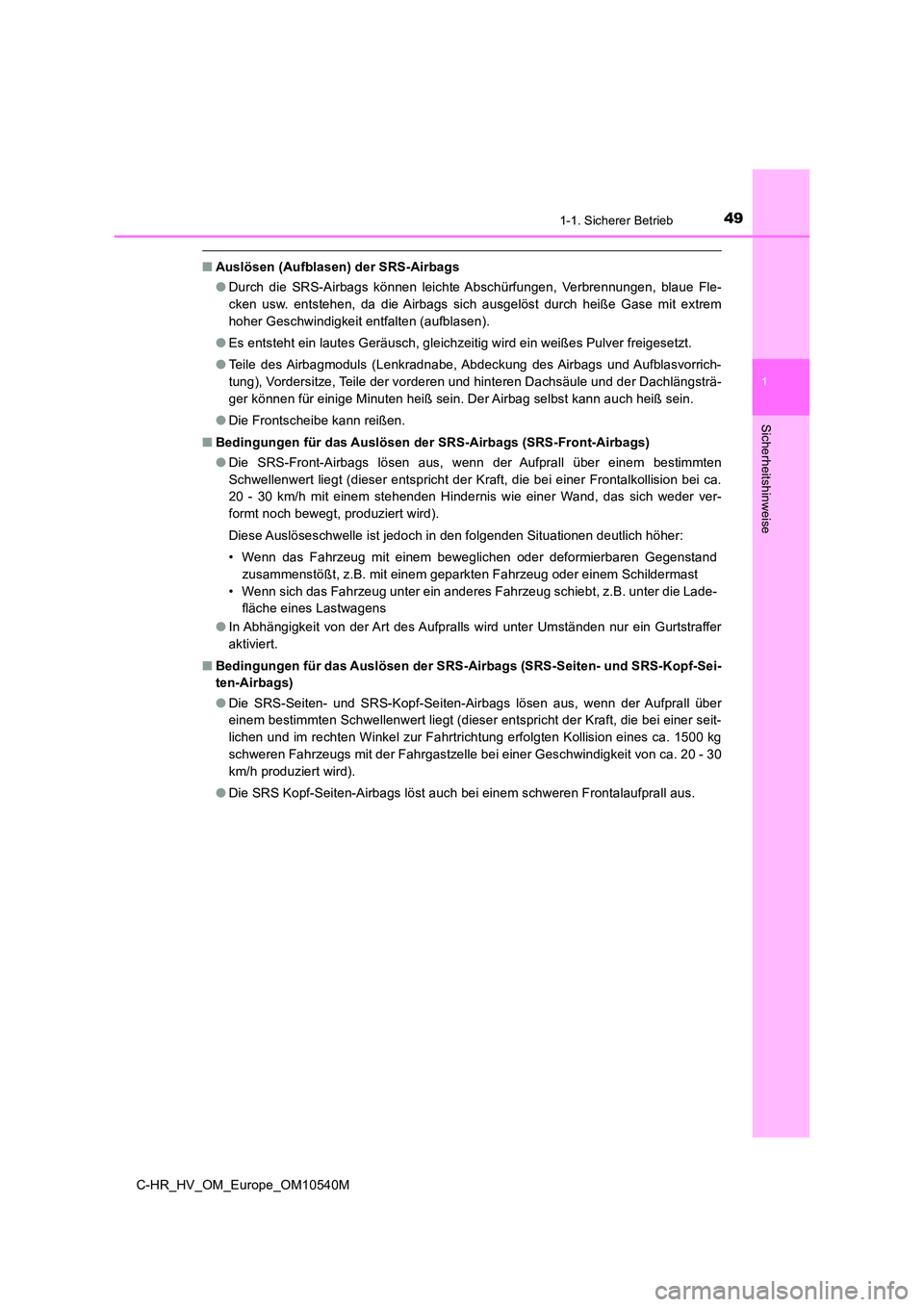

■Auslösen (Aufblasen) der SRS-Airbags
● Durch die SRS-Airbags können leichte Abschürfungen, Verbrennungen, blaue Fle-
cken usw. entstehen, da die Airbags sich ausgelöst durch heiße Gase mit extrem
hoher Geschwindigkeit entfalten (aufblasen).
● Es entsteht ein lautes Geräusch, gleichzeitig wird ein weißes Pulver freigesetzt.
● Teile des Airbagmoduls (Lenkradnabe, Abdeckung des Airbags und Aufblasvorrich-
tung), Vordersitze, Teile der vorderen und hinteren Dachsäule und der Dachlängsträ-
ger können für einige Minuten heiß sein. Der Airbag selbst kann auch heiß sein.
● Die Frontscheibe kann reißen.
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Front-Airbags)
● Die SRS-Front-Airbags lösen aus, wenn der Aufprall über einem bestimmten
Schwellenwert liegt (dieser entspricht der Kraft, die bei einer Frontalkollision bei ca.
20 - 30 km/h mit einem stehenden Hindernis wie einer Wand, das sich weder ver-
formt noch bewegt, produziert wird).
Diese Auslöseschwelle ist jedoch in den folgenden Situationen deutlich höher:
• Wenn das Fahrzeug mit einem beweglichen oder deformierbaren Gegenstand
zusammenstößt, z.B. mit einem geparkten Fahrzeug oder einem Schildermast
• Wenn sich das Fahrzeug unter ein anderes Fahrzeug schiebt, z.B. unter die Lade-
fläche eines Lastwagens
● In Abhängigkeit von der Art des Aufpralls wird unter Umständen nur ein Gurtstraffer
aktiviert.
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten- und SRS-Kopf-Sei-
ten-Airbags)
● Die SRS-Seiten- und SRS-Kopf-Seiten-Airbags lösen aus, wenn der Aufprall über
einem bestimmten Schwellenwert liegt (dieser entspricht der Kraft, die bei einer seit-
lichen und im rechten Winkel zur Fahrtrichtung erfolgten Kollision eines ca. 1500 kg
schweren Fahrzeugs mit der Fahrgastzelle bei einer Geschwindigkeit von ca. 20 - 30
km/h produziert wird).
● Die SRS Kopf-Seiten-Airbags löst auch bei einem schweren Frontalaufprall aus.

501-1. Sicherer Betrieb
C-HR_HV_OM_Europe_OM10540M

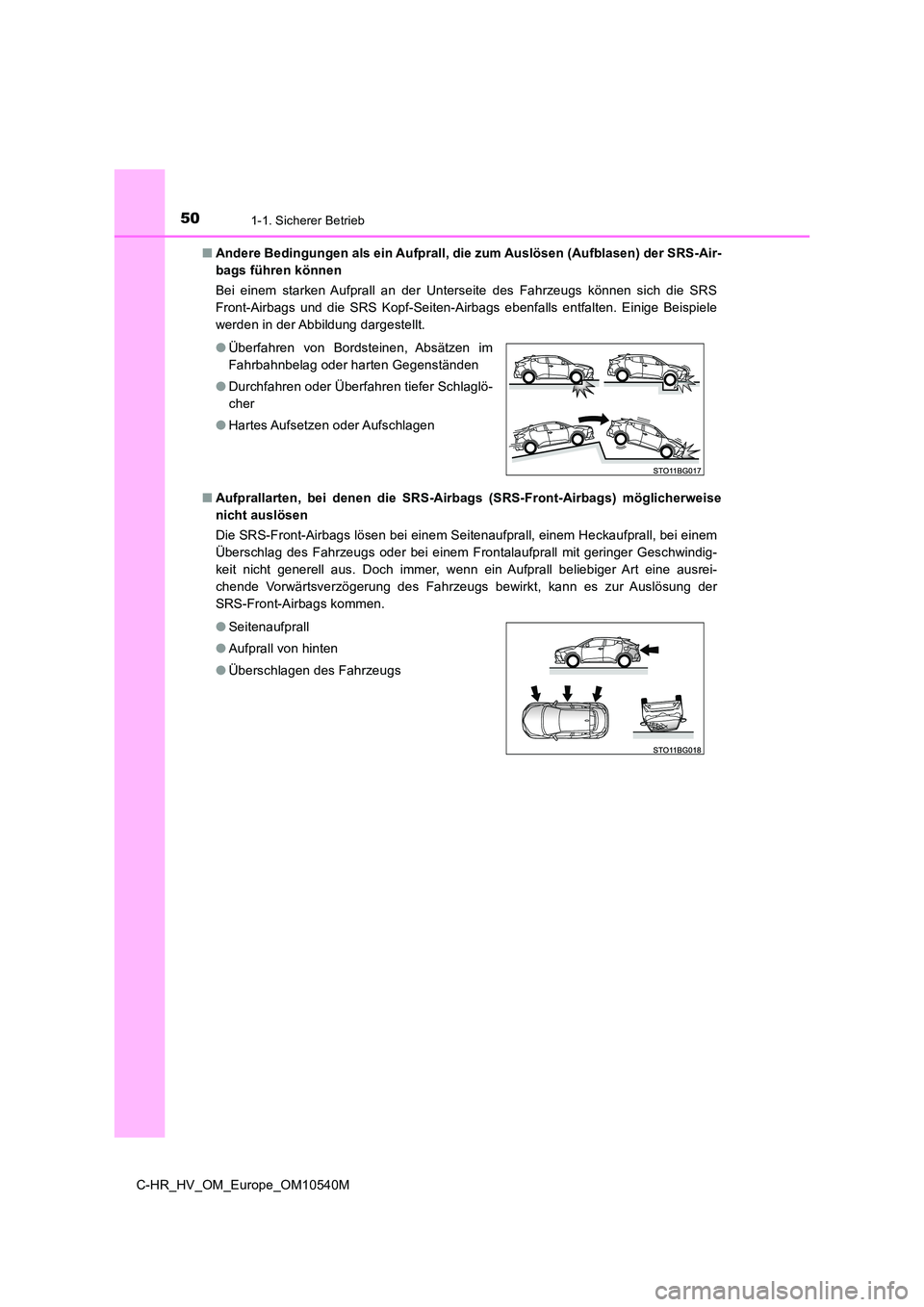

■ Andere Bedingungen als ein Aufprall, die zum Auslösen (Aufblasen) der SRS-Air-
bags führen können
Bei einem starken Aufprall an der Unterseite des Fahrzeugs können sich die SRS
Front-Airbags und die SRS Kopf-Seiten-Airbags ebenfalls entfalten. Einige Beispiele
werden in der Abbildung dargestellt.
■ Aufprallarten, bei denen die SRS-Airbags (SRS-Front-Airbags) möglicherweise
nicht auslösen
Die SRS-Front-Airbags lösen bei einem Seitenaufprall, einem Heckaufprall, bei einem
Überschlag des Fahrzeugs oder bei einem Frontalaufprall mit geringer Geschwindig-
keit nicht generell aus. Doch immer, wenn ein Aufprall beliebiger Art eine ausrei-
chende Vorwärtsverzögerung des Fahrzeugs bewirkt, kann es zur Auslösung der
SRS-Front-Airbags kommen.
● Überfahren von Bordsteinen, Absätzen im
Fahrbahnbelag oder harten Gegenständen
● Durchfahren oder Überfahren tiefer Schlaglö-
cher
● Hartes Aufsetzen oder Aufschlagen
● Seitenaufprall
● Aufprall von hinten
● Überschlagen des Fahrzeugs
