811-2. Sicherheit der Kinder
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10540M

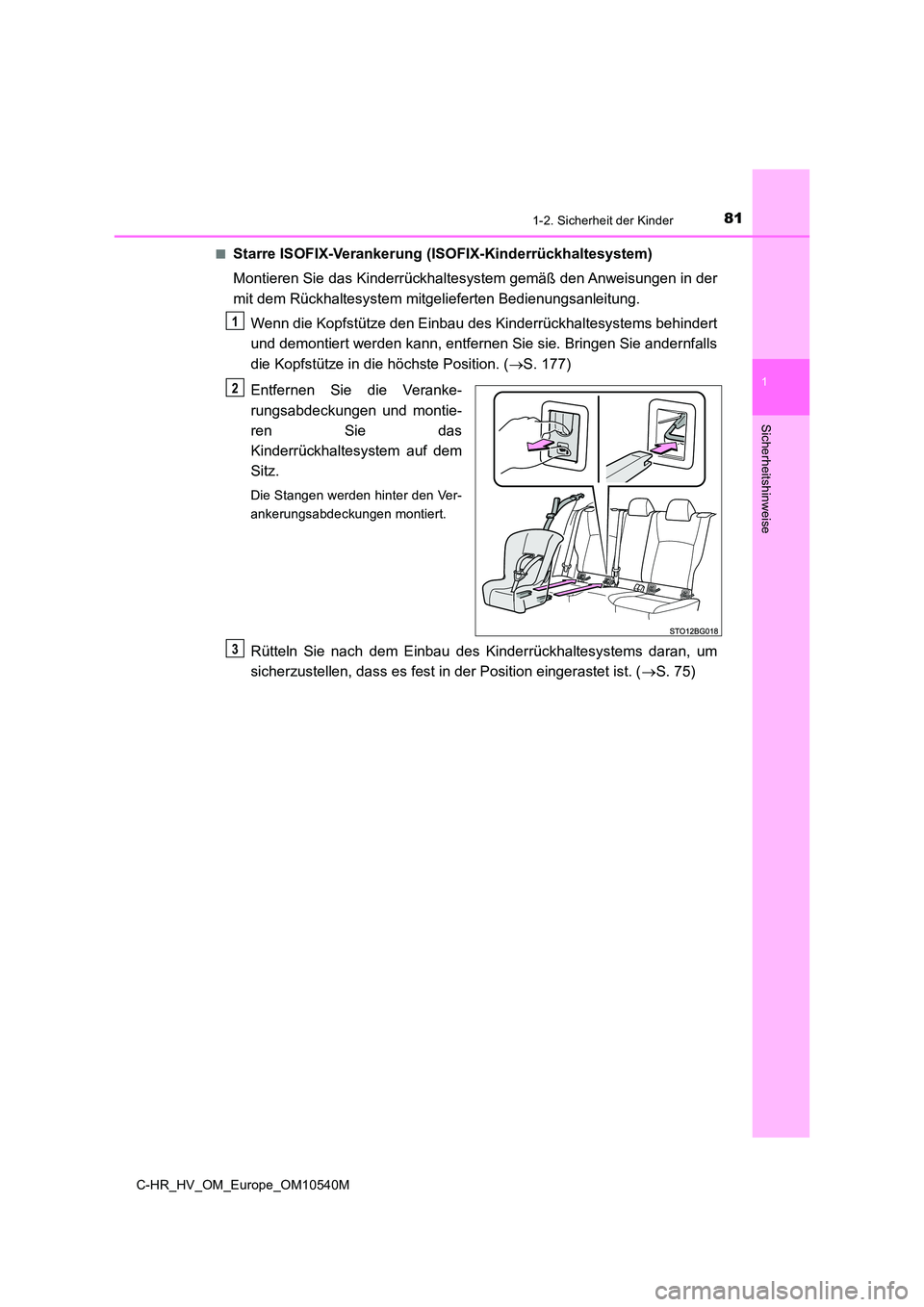

■Starre ISOFIX-Verankerung (ISOFIX-Kinderrückhaltesystem)
Montieren Sie das Kinderrückhaltesystem gemäß den Anweisungen in der
mit dem Rückhaltesystem mitgelieferten Bedienungsanleitung.
Wenn die Kopfstütze den Einbau des Kinderrückhaltesystems behindert
und demontiert werden kann, entfernen Sie sie. Bringen Sie andernfalls
die Kopfstütze in die höchste Position. ( S. 177)
Entfernen Sie die Veranke-
rungsabdeckungen und montie-
ren Sie das
Kinderrückhaltesystem auf dem
Sitz.
Die Stangen werden hinter den Ver-
ankerungsabdeckungen montiert.
Rütteln Sie nach dem Einbau des Kinderrückhaltesystems daran, um
sicherzustellen, dass es fest in der Position eingerastet ist. ( S. 75)
1
2
3

821-2. Sicherheit der Kinder
C-HR_HV_OM_Europe_OM10540M

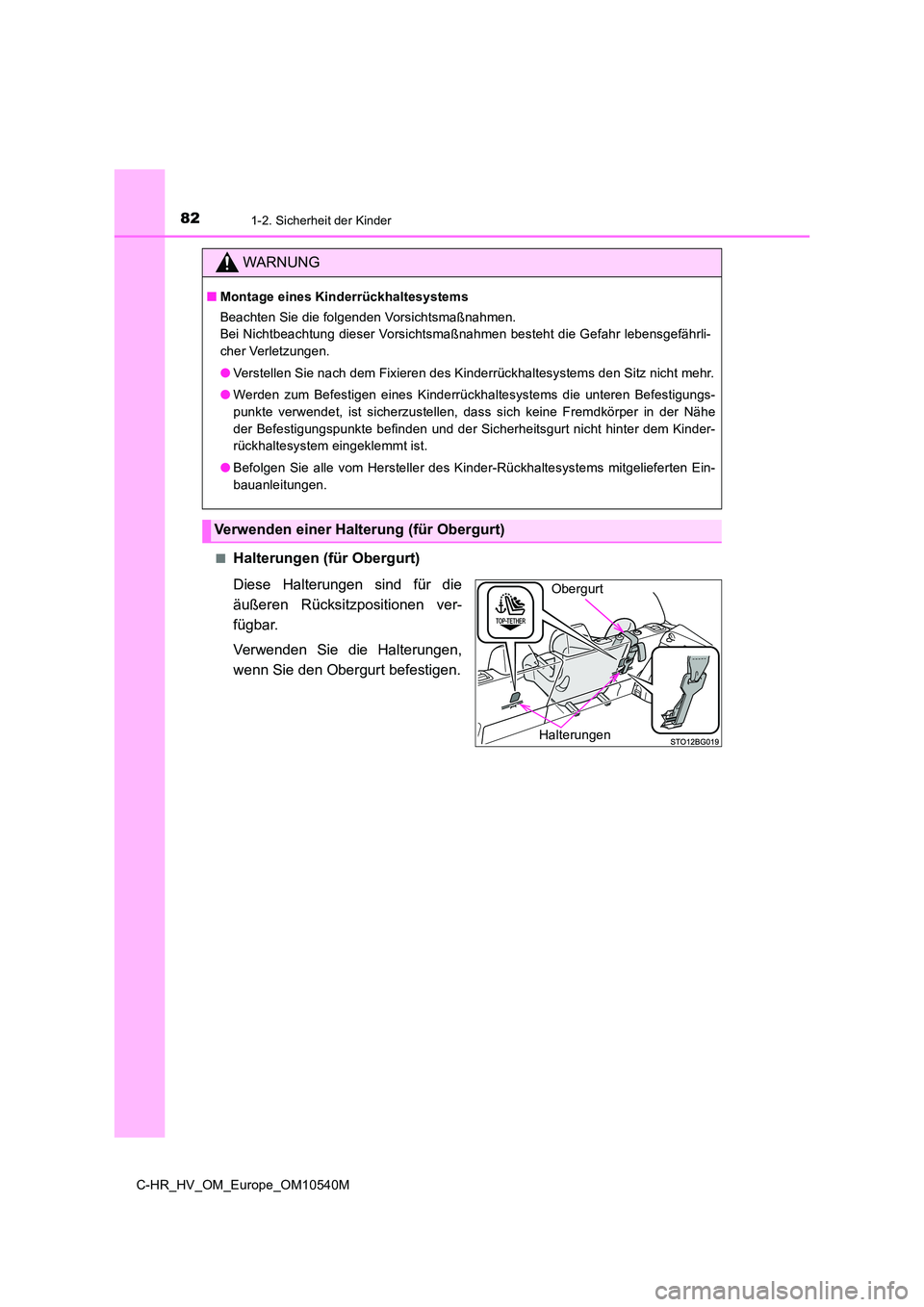

■Halterungen (für Obergurt)
Diese Halterungen sind für die
äußeren Rücksitzpositionen ver-
fügbar.
Verwenden Sie die Halterungen,
wenn Sie den Obergurt befestigen.
WARNUNG
■ Montage eines Kinderrückhaltesystems
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
● Verstellen Sie nach dem Fixieren des Kinderrückhaltesystems den Sitz nicht mehr.
● Werden zum Befestigen eines Kinderrückhaltesystems die unteren Befestigungs-
punkte verwendet, ist sicherzustellen, dass sich keine Fremdkörper in der Nähe
der Befestigungspunkte befinden und der Sicherheitsgurt nicht hinter dem Kinder-
rückhaltesystem eingeklemmt ist.
● Befolgen Sie alle vom Hersteller des Kinder-Rückhaltesystems mitgelieferten Ein-
bauanleitungen.
Verwenden einer Halterung (für Obergurt)
Halterungen
Obergurt

831-2. Sicherheit der Kinder
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10540M

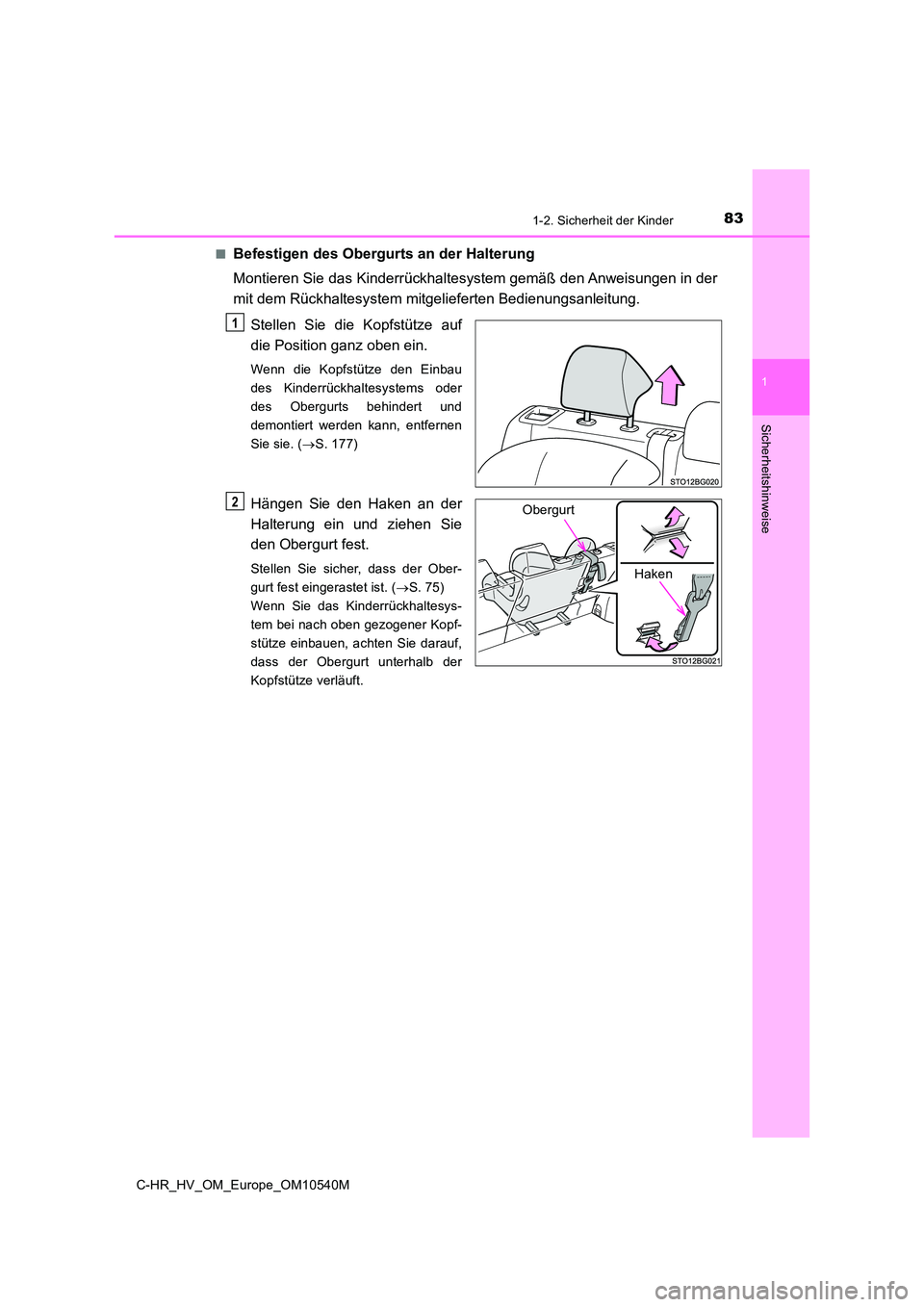

■Befestigen des Obergurts an der Halterung
Montieren Sie das Kinderrückhaltesystem gemäß den Anweisungen in der
mit dem Rückhaltesystem mitgelieferten Bedienungsanleitung.
Stellen Sie die Kopfstütze auf
die Position ganz oben ein.
Wenn die Kopfstütze den Einbau
des Kinderrückhaltesystems oder
des Obergurts behindert und
demontiert werden kann, entfernen
Sie sie. ( S. 177)
Hängen Sie den Haken an der
Halterung ein und ziehen Sie
den Obergurt fest.
Stellen Sie sicher, dass der Ober-
gurt fest eingerastet ist. ( S. 75)
Wenn Sie das Kinderrückhaltesys-
tem bei nach oben gezogener Kopf-
stütze einbauen, achten Sie darauf,
dass der Obergurt unterhalb der
Kopfstütze verläuft.
1
Haken
Obergurt 2

841-2. Sicherheit der Kinder
C-HR_HV_OM_Europe_OM10540M

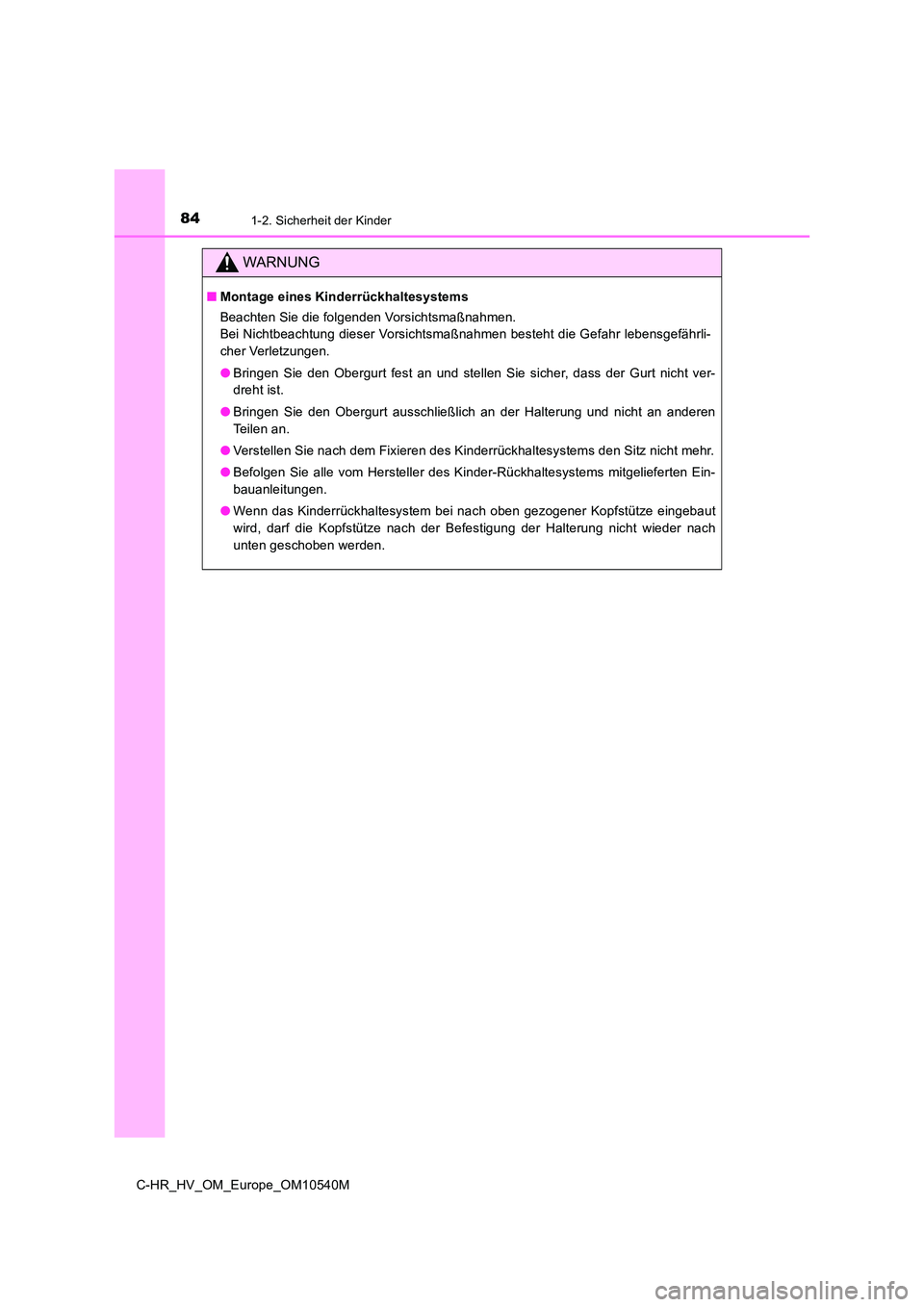

WARNUNG
■Montage eines Kinderrückhaltesystems
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
● Bringen Sie den Obergurt fest an und stellen Sie sicher, dass der Gurt nicht ver-
dreht ist.
● Bringen Sie den Obergurt ausschließlich an der Halterung und nicht an anderen
Teilen an.
● Verstellen Sie nach dem Fixieren des Kinderrückhaltesystems den Sitz nicht mehr.
● Befolgen Sie alle vom Hersteller des Kinder-Rückhaltesystems mitgelieferten Ein-
bauanleitungen.
● Wenn das Kinderrückhaltesystem bei nach oben gezogener Kopfstütze eingebaut
wird, darf die Kopfstütze nach der Befestigung der Halterung nicht wieder nach
unten geschoben werden.

85
1
1-3. Hybridsystem
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10540M

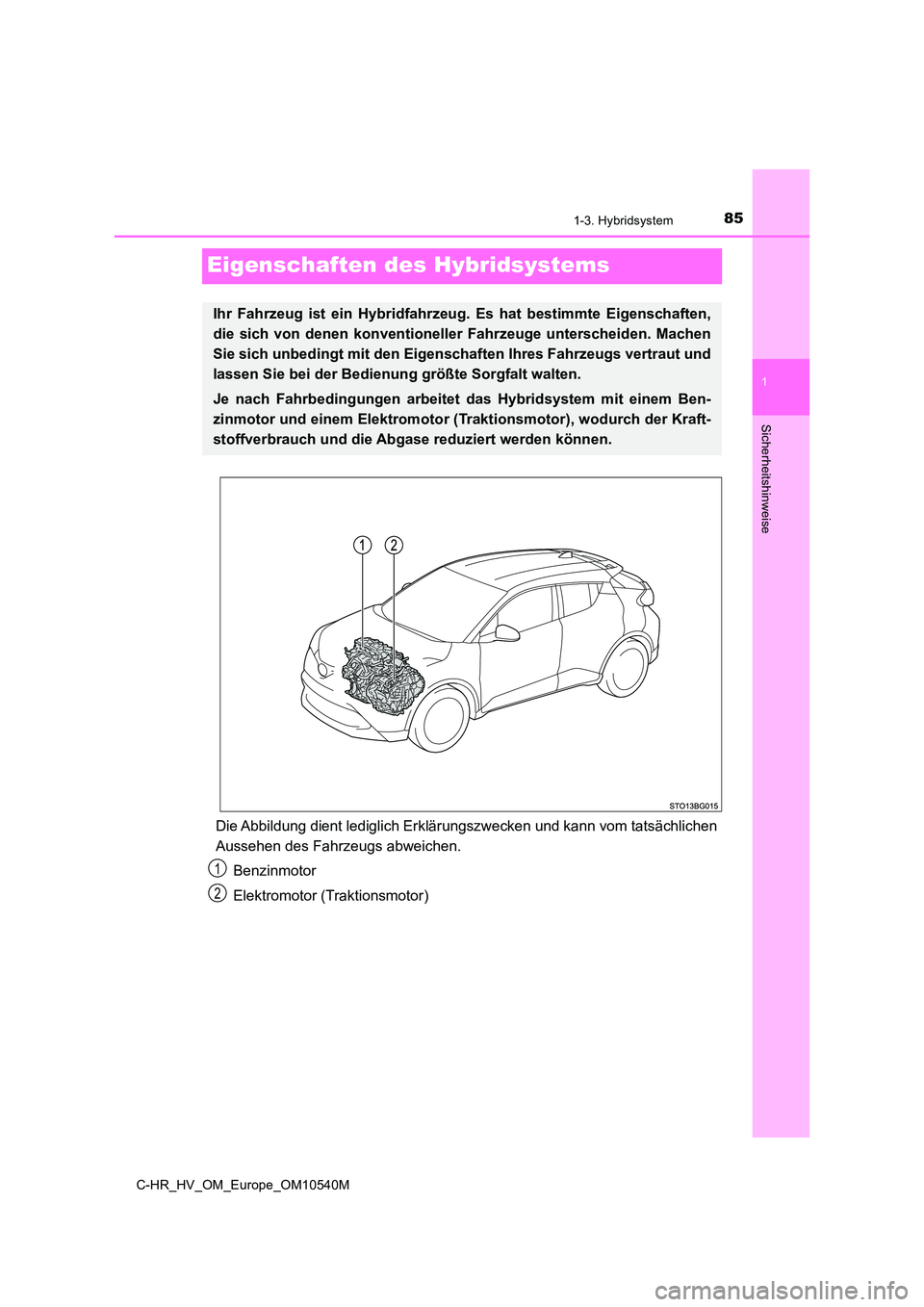

Eigenschaften des Hybridsystems
Die Abbildung dient lediglich Erklärungszwecken und kann vom tatsächlichen
Aussehen des Fahrzeugs abweichen.
Benzinmotor
Elektromotor (Traktionsmotor)
Ihr Fahrzeug ist ein Hybridfahrzeug. Es hat bestimmte Eigenschaften,
die sich von denen konventionelle r Fahrzeuge unterscheiden. Machen
Sie sich unbedingt mit den Eigen schaften Ihres Fahrzeugs vertraut und
lassen Sie bei der Bedienung größte Sorgfalt walten.
Je nach Fahrbedingungen arbeitet das Hybridsystem mit einem Ben-
zinmotor und einem Elektromotor (Traktionsmotor), wodurch der Kraft-
stoffverbrauch und die Abgase reduziert werden können.
1
2

861-3. Hybridsystem
C-HR_HV_OM_Europe_OM10540M

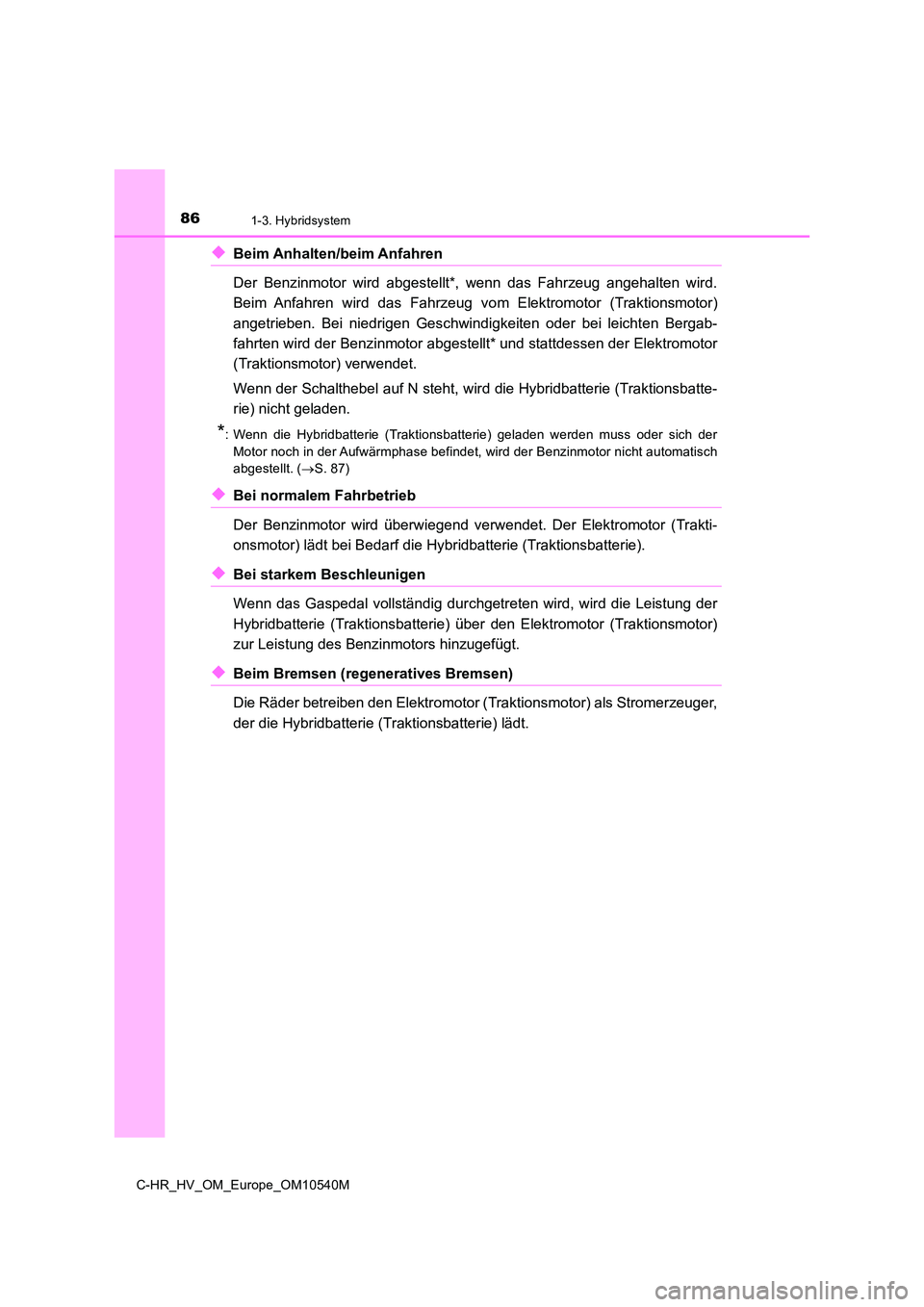

◆Beim Anhalten/beim Anfahren
Der Benzinmotor wird abgestellt*, wenn das Fahrzeug angehalten wird.
Beim Anfahren wird das Fahrzeug vo m Elektromotor (Traktionsmotor)
angetrieben. Bei niedrigen Geschwindigkeiten oder bei leichten Bergab-
fahrten wird der Benzinmotor abgestellt* und stattdessen der Elektromotor
(Traktionsmotor) verwendet.
Wenn der Schalthebel auf N steht, wird die Hybridbatterie (Traktionsbatte-
rie) nicht geladen.
*: Wenn die Hybridbatterie (Traktionsbatterie) geladen werden muss oder sich der
Motor noch in der Aufwärmphase befindet, wird der Benzinmotor nicht automatisch
abgestellt. ( S. 87)
◆Bei normalem Fahrbetrieb
Der Benzinmotor wird überwiegend verwendet. Der Elektromotor (Trakti-
onsmotor) lädt bei Bedarf die Hybr idbatterie (Traktionsbatterie).
◆Bei starkem Beschleunigen
Wenn das Gaspedal vollständig durchgetreten wird, wird die Leistung der
Hybridbatterie (Traktionsbatterie) über den Elektromotor (Traktionsmotor)
zur Leistung des Benzinmotors hinzugefügt.
◆Beim Bremsen (reg eneratives Bremsen)
Die Räder betreiben den Elektromotor (Traktionsmotor) als Stromerzeuger,
der die Hybridbatterie (T raktionsbatterie) lädt.

871-3. Hybridsystem
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10540M

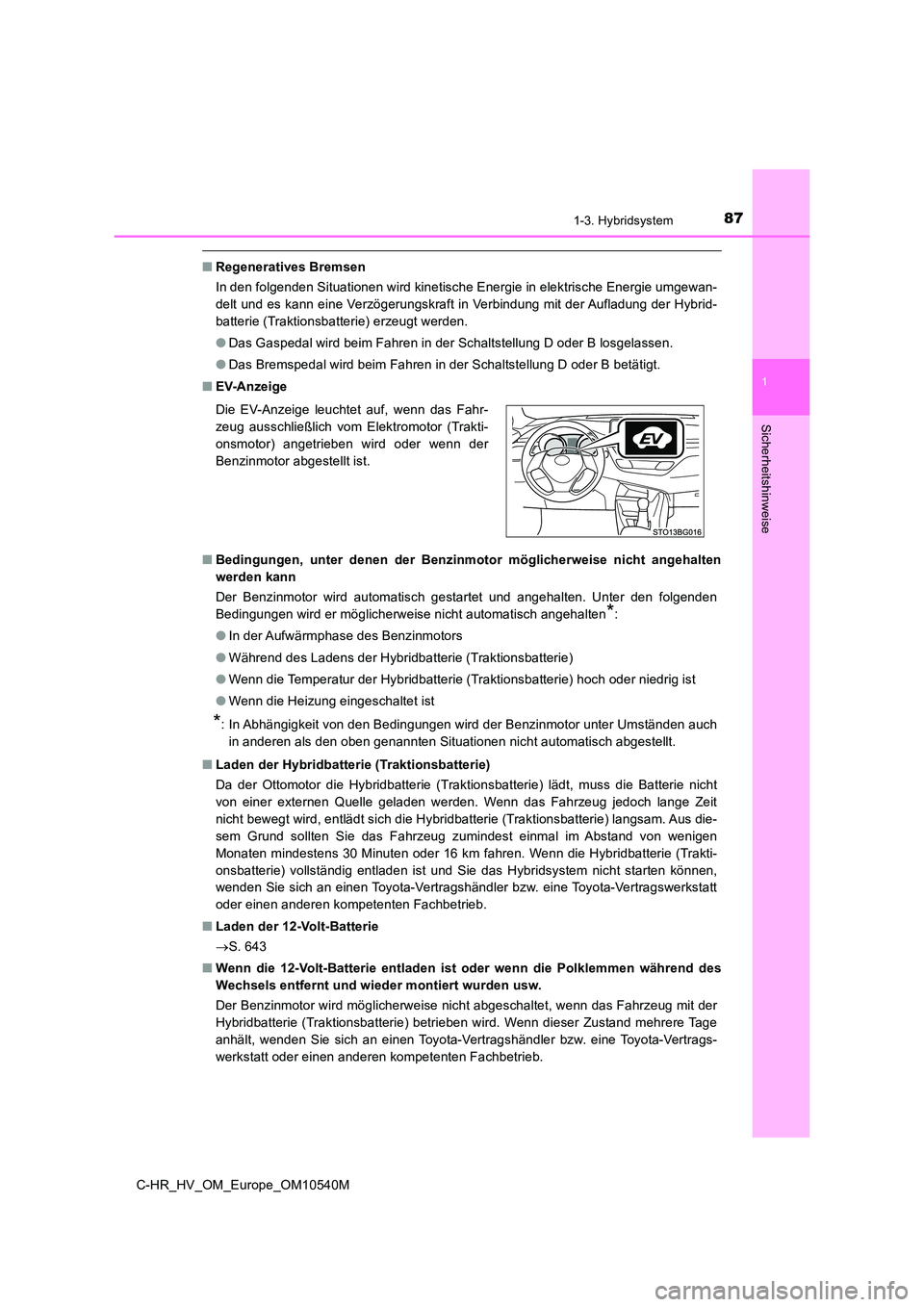

■Regeneratives Bremsen
In den folgenden Situationen wird kinetische Energie in elektrische Energie umgewan-
delt und es kann eine Verzögerungskraft in Verbindung mit der Aufladung der Hybrid-
batterie (Traktionsbatterie) erzeugt werden.
● Das Gaspedal wird beim Fahren in der Schaltstellung D oder B losgelassen.
● Das Bremspedal wird beim Fahren in der Schaltstellung D oder B betätigt.
■ EV-Anzeige
■ Bedingungen, unter denen der Benzinmotor möglicherweise nicht angehalten
werden kann
Der Benzinmotor wird automatisch gestartet und angehalten. Unter den folgenden
Bedingungen wird er möglicherweise nicht automatisch angehalten*:
● In der Aufwärmphase des Benzinmotors
● Während des Ladens der Hybridbatterie (Traktionsbatterie)
● Wenn die Temperatur der Hybridbatterie (Traktionsbatterie) hoch oder niedrig ist
● Wenn die Heizung eingeschaltet ist
*: In Abhängigkeit von den Bedingungen wird der Benzinmotor unter Umständen auch
in anderen als den oben genannten Situationen nicht automatisch abgestellt.
■ Laden der Hybridbatterie (Traktionsbatterie)
Da der Ottomotor die Hybridbatterie (Traktionsbatterie) lädt, muss die Batterie nicht
von einer externen Quelle geladen werden. Wenn das Fahrzeug jedoch lange Zeit
nicht bewegt wird, entlädt sich die Hybridbatterie (Traktionsbatterie) langsam. Aus die-
sem Grund sollten Sie das Fahrzeug zumindest einmal im Abstand von wenigen
Monaten mindestens 30 Minuten oder 16 km fahren. Wenn die Hybridbatterie (Trakti-
onsbatterie) vollständig entladen ist und Sie das Hybridsystem nicht starten können,
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
■ Laden der 12-Volt-Batterie
 S. 643
■ Wenn die 12-Volt-Batterie entladen ist oder wenn die Polklemmen während des
Wechsels entfernt und wieder montiert wurden usw.
Der Benzinmotor wird möglicherweise nicht abgeschaltet, wenn das Fahrzeug mit der
Hybridbatterie (Traktionsbatterie) betrieben wird. Wenn dieser Zustand mehrere Tage
anhält, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten Fachbetrieb.
Die EV-Anzeige leuchtet auf, wenn das Fahr-
zeug ausschließlich vom Elektromotor (Trakti-
onsmotor) angetrieben wird oder wenn der
Benzinmotor abgestellt ist.

881-3. Hybridsystem
C-HR_HV_OM_Europe_OM10540M

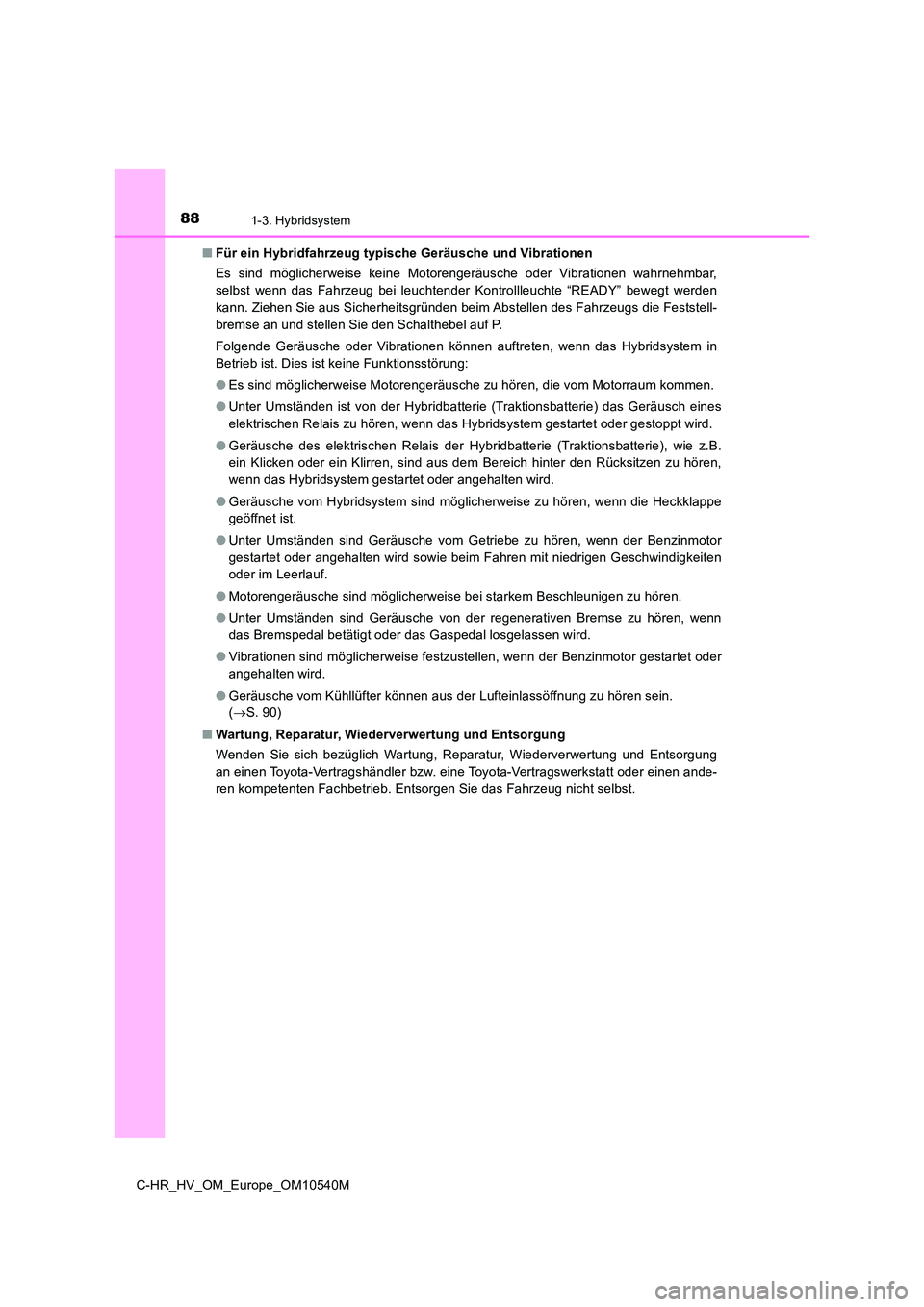

■ Für ein Hybridfahrzeug typische Geräusche und Vibrationen
Es sind möglicherweise keine Motorengeräusche oder Vibrationen wahrnehmbar,
selbst wenn das Fahrzeug bei leuchtender Kontrollleuchte “READY” bewegt werden
kann. Ziehen Sie aus Sicherheitsgründen beim Abstellen des Fahrzeugs die Feststell-
bremse an und stellen Sie den Schalthebel auf P.
Folgende Geräusche oder Vibrationen können auftreten, wenn das Hybridsystem in
Betrieb ist. Dies ist keine Funktionsstörung:
● Es sind möglicherweise Motorengeräusche zu hören, die vom Motorraum kommen.
● Unter Umständen ist von der Hybridbatterie (Traktionsbatterie) das Geräusch eines
elektrischen Relais zu hören, wenn das Hybridsystem gestartet oder gestoppt wird.
● Geräusche des elektrischen Relais der Hybridbatterie (Traktionsbatterie), wie z.B.
ein Klicken oder ein Klirren, sind aus dem Bereich hinter den Rücksitzen zu hören,
wenn das Hybridsystem gestartet oder angehalten wird.
● Geräusche vom Hybridsystem sind möglicherweise zu hören, wenn die Heckklappe
geöffnet ist.
● Unter Umständen sind Geräusche vom Getriebe zu hören, wenn der Benzinmotor
gestartet oder angehalten wird sowie beim Fahren mit niedrigen Geschwindigkeiten
oder im Leerlauf.
● Motorengeräusche sind möglicherweise bei starkem Beschleunigen zu hören.
● Unter Umständen sind Geräusche von der regenerativen Bremse zu hören, wenn
das Bremspedal betätigt oder das Gaspedal losgelassen wird.
● Vibrationen sind möglicherweise festzustellen, wenn der Benzinmotor gestartet oder
angehalten wird.
● Geräusche vom Kühllüfter können aus der Lufteinlassöffnung zu hören sein.
( S. 90)
■ Wartung, Reparatur, Wiederverwertung und Entsorgung
Wenden Sie sich bezüglich Wartung, Reparatur, Wiederverwertung und Entsorgung
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb. Entsorgen Sie das Fahrzeug nicht selbst.

89
1
1-3. Hybridsystem
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10540M

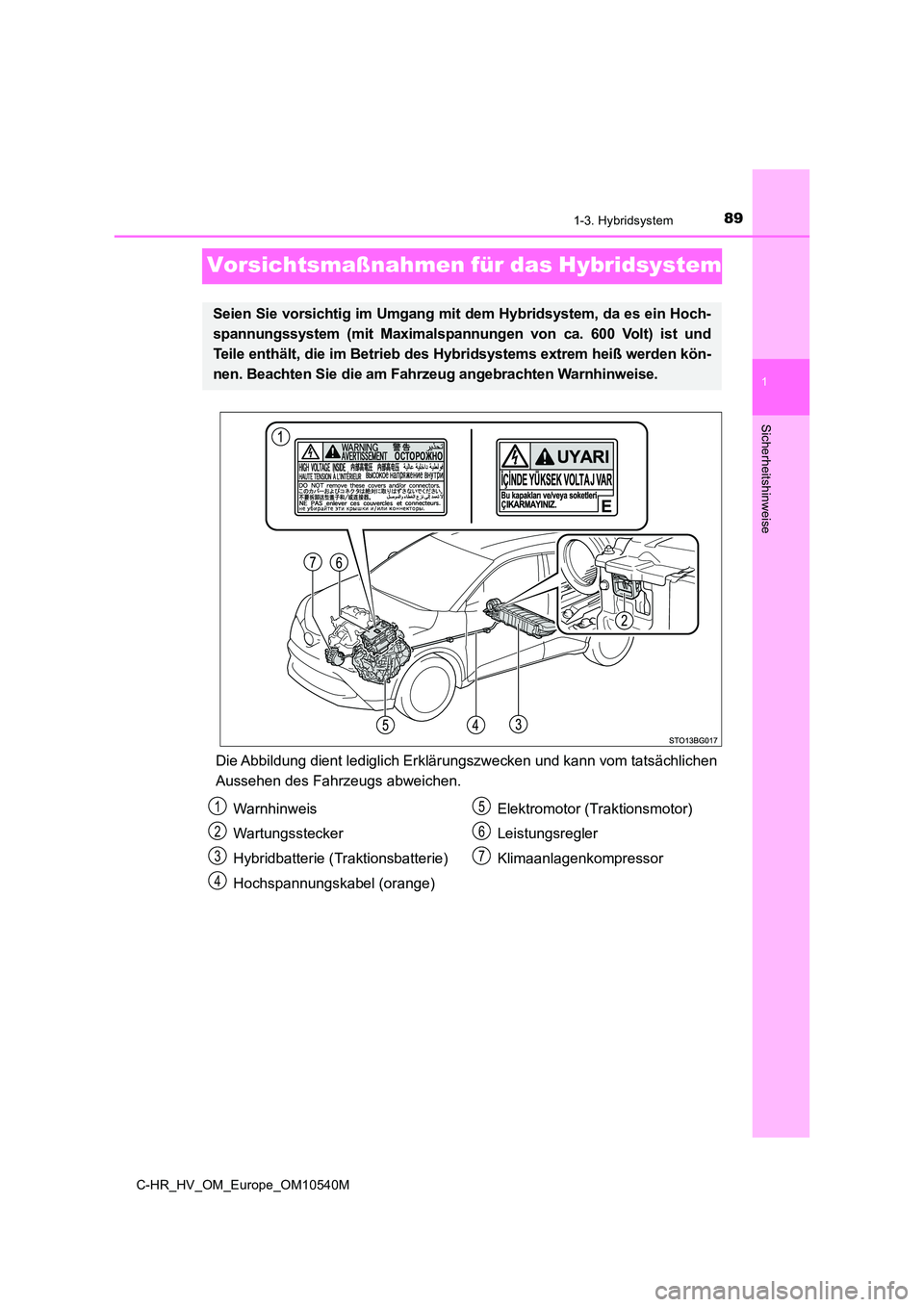

Vorsichtsmaßnahmen für das Hybridsystem
Die Abbildung dient lediglich Erklärungszwecken und kann vom tatsächlichen
Aussehen des Fahrzeugs abweichen.
Seien Sie vorsichtig im Umgang mit dem Hybridsystem, da es ein Hoch-
spannungssystem (mit Maximalspannungen von ca. 600 Volt) ist und
Teile enthält, die im Betrieb des Hybridsystems extrem heiß werden kön-
nen. Beachten Sie die am Fahrze ug angebrachten Warnhinweise.
Warnhinweis
Wartungsstecker
Hybridbatterie (Traktionsbatterie)
Hochspannungskabel (orange)
Elektromotor (Traktionsmotor)
Leistungsregler
Klimaanlagenkompressor
1
2
3
4
5
6
7

901-3. Hybridsystem
C-HR_HV_OM_Europe_OM10540M

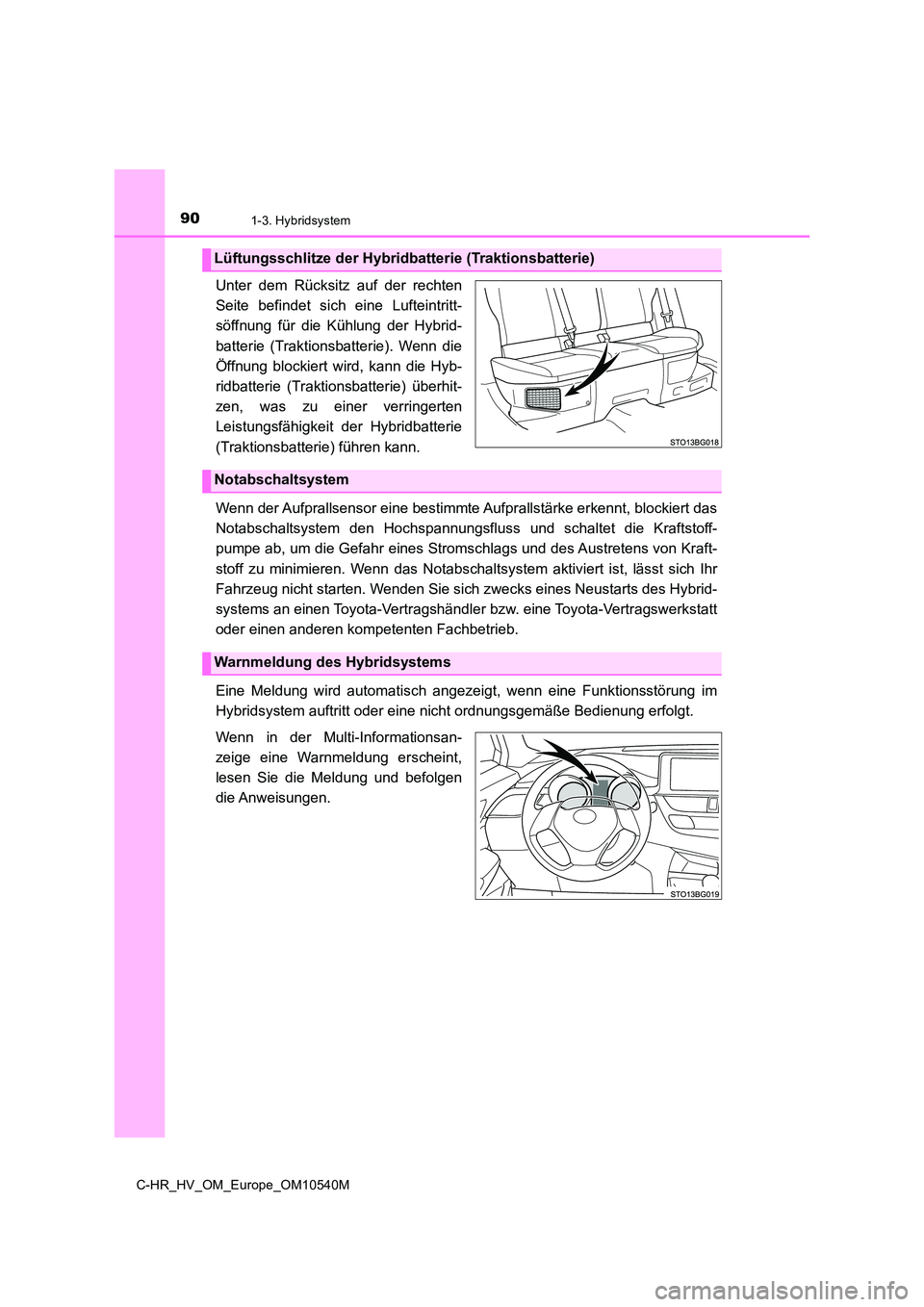

Unter dem Rücksitz auf der rechten
Seite befindet sich eine Lufteintritt-
söffnung für die Kühlung der Hybrid-
batterie (Traktionsbatterie). Wenn die
Öffnung blockiert wird, kann die Hyb-
ridbatterie (Trakti onsbatterie) überhit-
zen, was zu einer verringerten
Leistungsfähigkeit der Hybridbatterie
(Traktionsbatterie) führen kann.
Wenn der Aufprallsensor eine bestimmte Aufprallstärke erkennt, blockiert das
Notabschaltsystem den Hochspannungsfluss und schaltet die Kraftstoff-
pumpe ab, um die Gefahr eines Stromschlags und des Austretens von Kraft-
stoff zu minimieren. Wenn das Notabschaltsystem aktiviert ist, lässt sich Ihr
Fahrzeug nicht starten. Wenden Sie sich zwecks eines Neustarts des Hybrid-
systems an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
Eine Meldung wird automatisch angezeigt, wenn eine Funktionsstörung im
Hybridsystem auftritt oder eine nicht ordnungsgemäße Bedienung erfolgt.
Wenn in der Multi-Informationsan-
zeige eine Warnmeldung erscheint,
lesen Sie die Meldung und befolgen
die Anweisungen.
Lüftungsschlitze der Hybridbatt erie (Traktionsbatterie)
Notabschaltsystem
Warnmeldung des Hybridsystems
