TOYOTA C_HR HYBRID 2016 Betriebsanleitungen (in German)

1212. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10540M

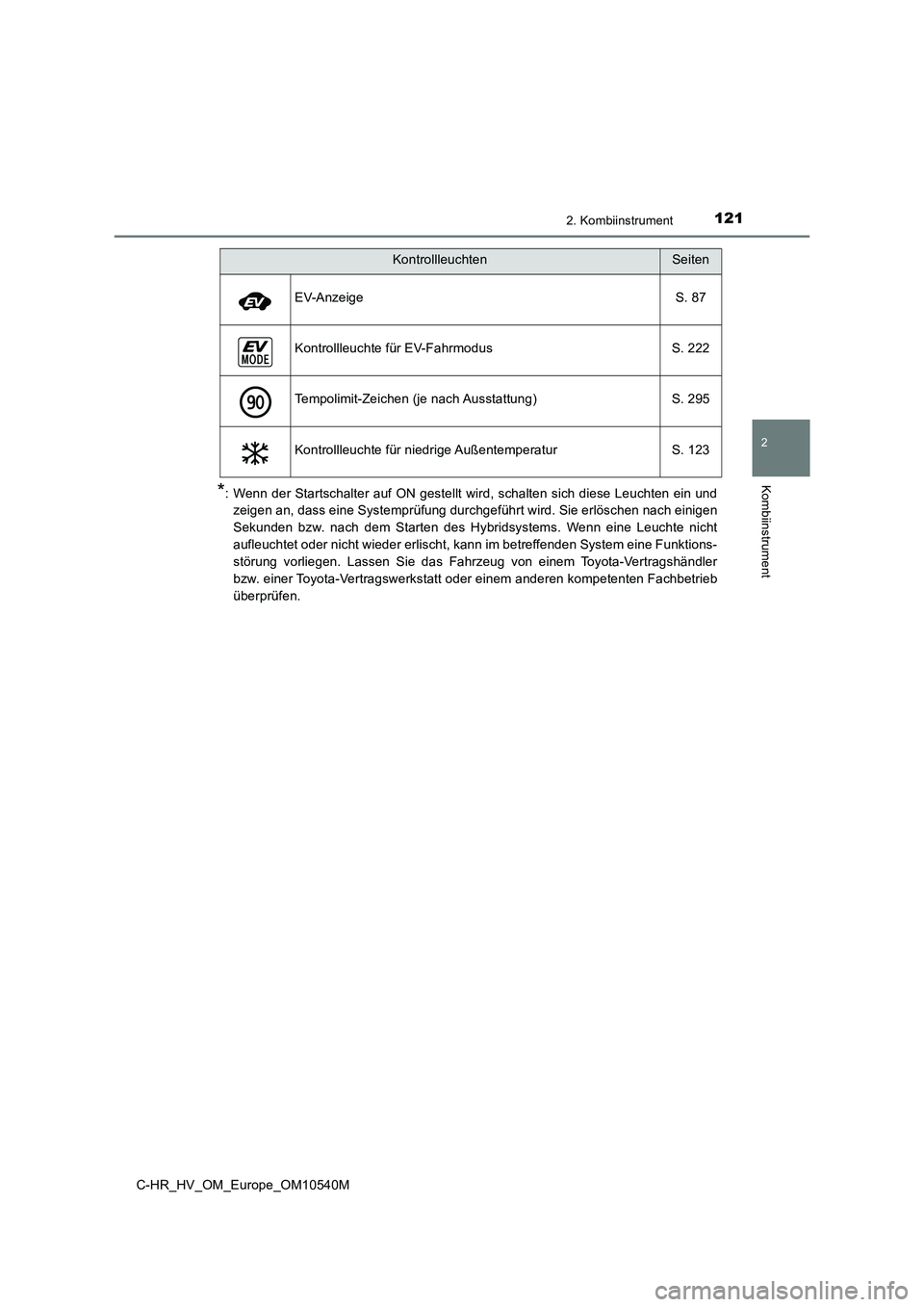

*: Wenn der Startschalter auf ON gestellt wird, schalten sich diese Leuchten ein und
zeigen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach dem Starten des Hybridsystems. Wenn eine Leuchte nicht
aufleuchtet oder nicht wieder erlischt, kann im betreffenden System eine Funktions-
störung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
EV-Anzeige S. 87
Kontrollleuchte für EV-Fahrmodus S. 222
Tempolimit-Zeichen (je nach Ausstattung) S. 295
Kontrollleuchte für niedrige Außentemperatur S. 123
KontrollleuchtenSeiten

1222. Kombiinstrument
C-HR_HV_OM_Europe_OM10540M

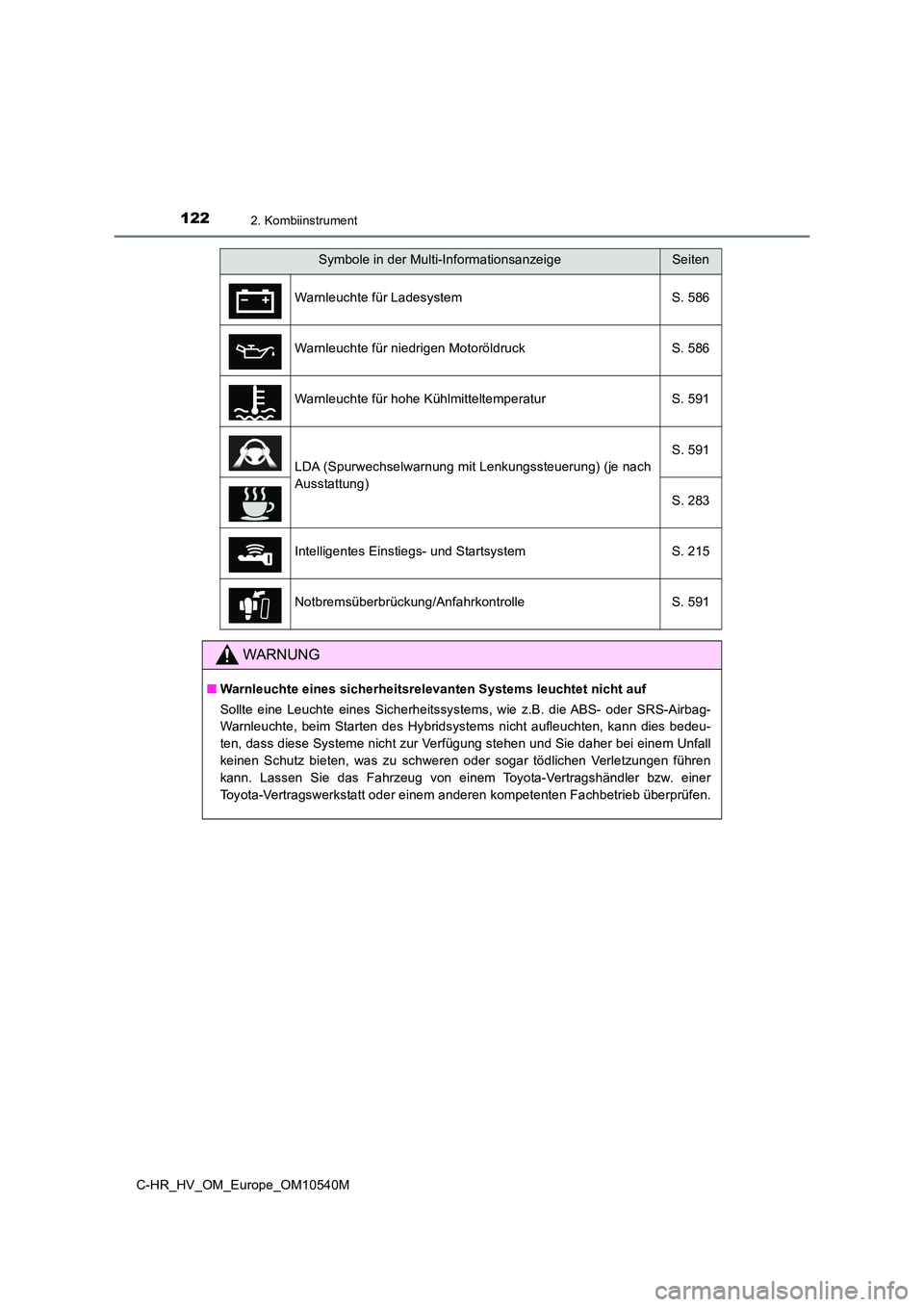

Symbole in der Multi-InformationsanzeigeSeiten
Warnleuchte für Ladesystem S. 586
Warnleuchte für niedrigen Motoröldruck S. 586
Warnleuchte für hohe Kühlmitteltemperatur S. 591
LDA (Spurwechselwarnung mit Lenkungssteuerung) (je nach
Ausstattung)
S. 591
S. 283
Intelligentes Einstiegs- und Startsystem S. 215
Notbremsüberbrückung/Anfahrkontrolle S. 591
WARNUNG
■ Warnleuchte eines sicherheitsrelevanten Systems leuchtet nicht auf
Sollte eine Leuchte eines Sicherheitssyste ms, wie z.B. die ABS- oder SRS-Airbag-
Warnleuchte, beim Starten des Hybridsystems nicht aufleuchten, kann dies bedeu-
ten, dass diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall
keinen Schutz bieten, was zu schweren oder sogar tödlichen Verletzungen führen
kann. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

123
2
2. Kombiinstrument
Kombiinstrument
C-HR_HV_OM_Europe_OM10540M

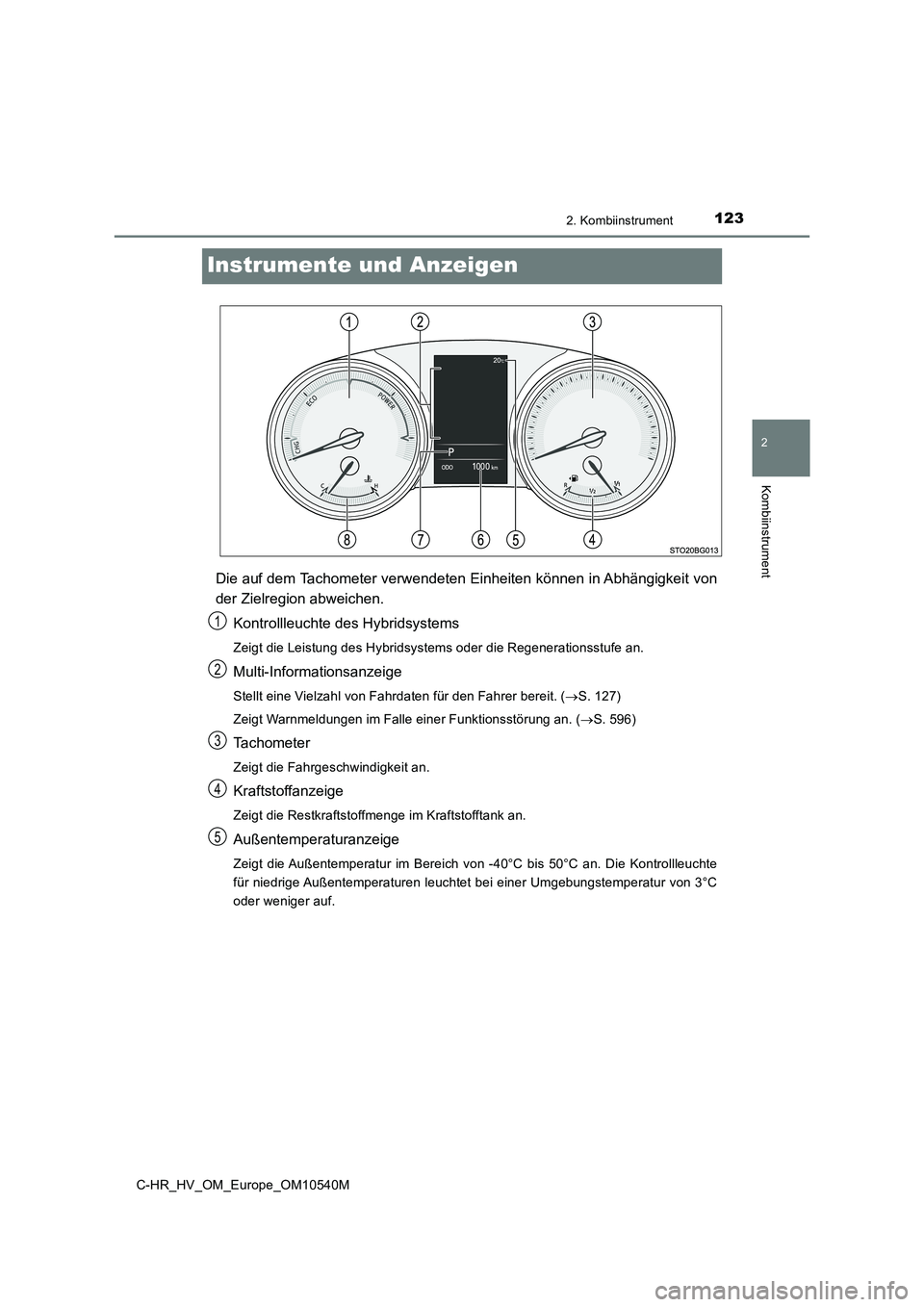

Instrumente und Anzeigen
Die auf dem Tachometer verwendeten Einheiten können in Abhängigkeit von
der Zielregion abweichen.
Kontrollleuchte des Hybridsystems
Zeigt die Leistung des Hybridsystems oder die Regenerationsstufe an.
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrdaten für den Fahrer bereit. ( S. 127)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an. ( S. 596)
Tachometer
Zeigt die Fahrgeschwindigkeit an.
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
Außentemperaturanzeige
Zeigt die Außentemperatur im Bereich von -40°C bis 50°C an. Die Kontrollleuchte
für niedrige Außentemperaturen leuchtet bei einer Umgebungstemperatur von 3°C
oder weniger auf.
1
2
3
4
5

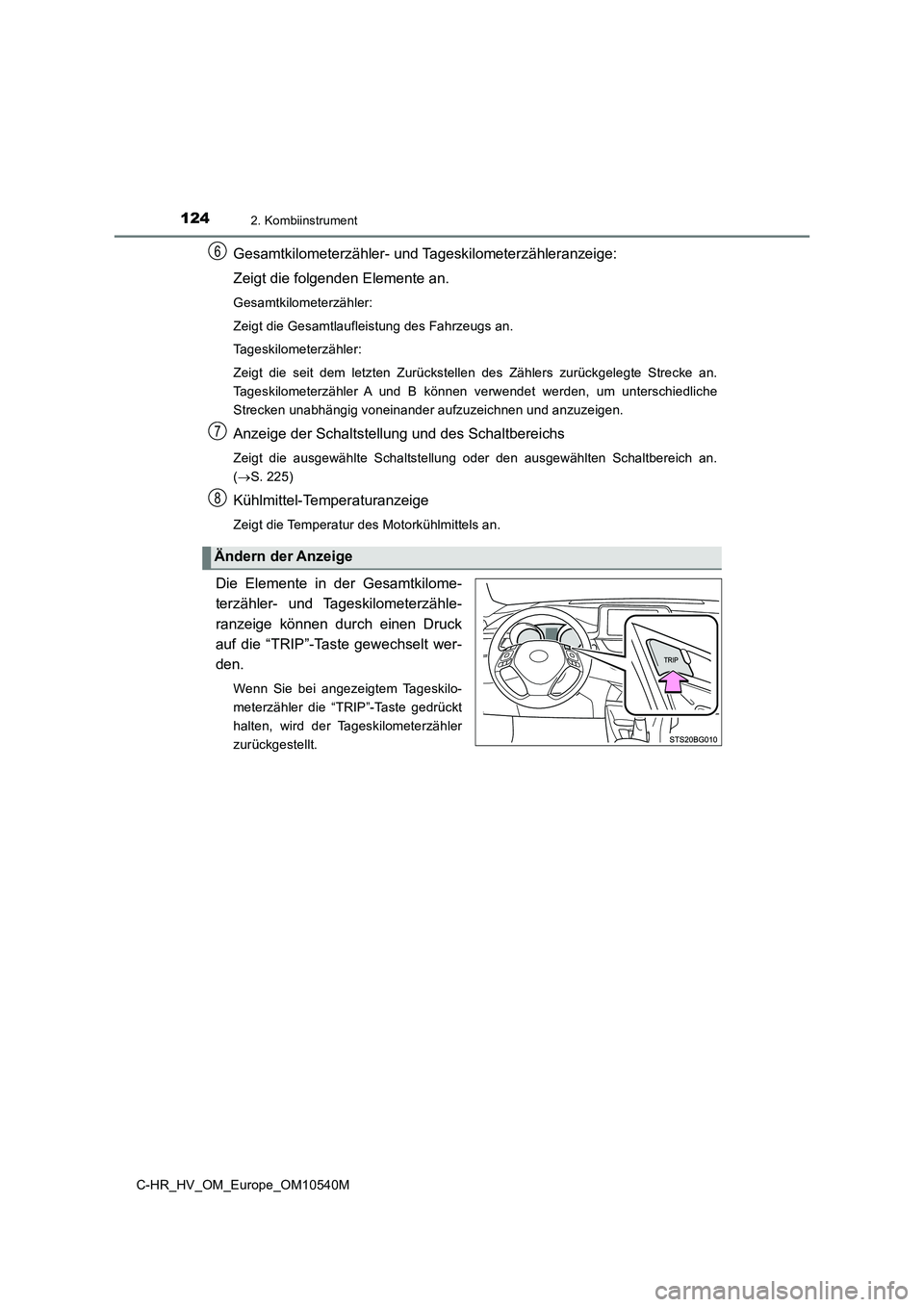

1242. Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
Gesamtkilometerzähler- und Tageskilometerzähleranzeige:
Zeigt die folgenden Elemente an.
Gesamtkilometerzähler:
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
Tageskilometerzähler:
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke an.
Tageskilometerzähler A und B können verwendet werden, um unterschiedliche
Strecken unabhängig voneinander aufzuzeichnen und anzuzeigen.
Anzeige der Schaltstellung und des Schaltbereichs
Zeigt die ausgewählte Schaltstellung oder den ausgewählten Schaltbereich an.
( S. 225)
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an.
Die Elemente in der Gesamtkilome-
terzähler- und Tageskilometerzähle-
ranzeige können durch einen Druck
auf die “TRIP”-Taste gewechselt wer-
den.
Wenn Sie bei angezeigtem Tageskilo-
meterzähler die “TRIP”-Taste gedrückt
halten, wird der Tageskilometerzähler
zurückgestellt.
Ändern der Anzeige
6
7
8

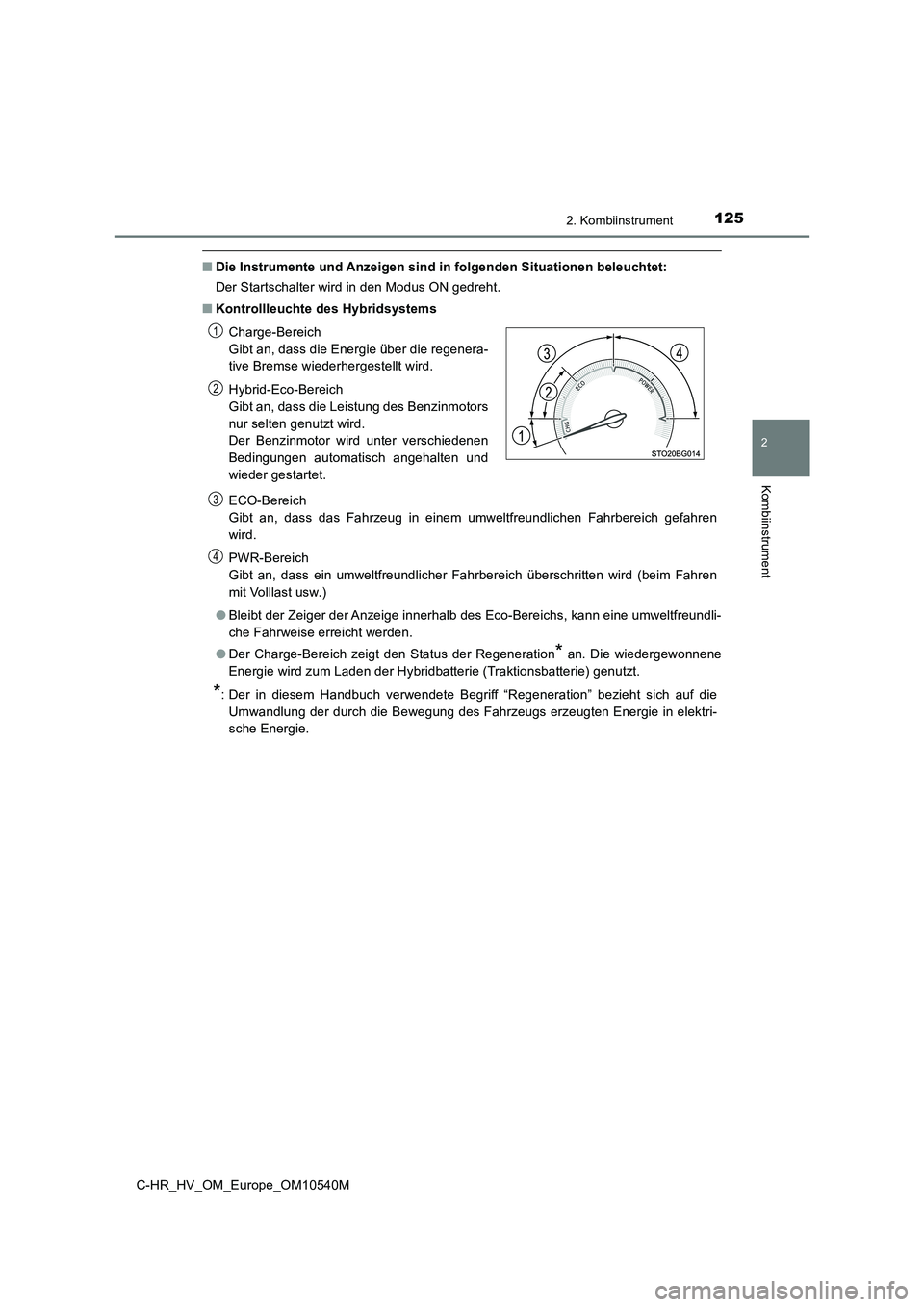

1252. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
■Die Instrumente und Anzeigen sind in folgenden Situationen beleuchtet:
Der Startschalter wird in den Modus ON gedreht.
■ Kontrollleuchte des Hybridsystems
ECO-Bereich
Gibt an, dass das Fahrzeug in einem umweltfreundlichen Fahrbereich gefahren
wird.
PWR-Bereich
Gibt an, dass ein umweltfreundlicher Fahrbereich überschritten wird (beim Fahren
mit Volllast usw.)
● Bleibt der Zeiger der Anzeige innerhalb des Eco-Bereichs, kann eine umweltfreundli-
che Fahrweise erreicht werden.
● Der Charge-Bereich zeigt den Status der Regeneration* an. Die wiedergewonnene
Energie wird zum Laden der Hybridbatterie (Traktionsbatterie) genutzt.
*: Der in diesem Handbuch verwendete Begriff “Regeneration” bezieht sich auf die
Umwandlung der durch die Bewegung des Fahrzeugs erzeugten Energie in elektri-
sche Energie.
Charge-Bereich
Gibt an, dass die Energie über die regenera-
tive Bremse wiederhergestellt wird.
Hybrid-Eco-Bereich
Gibt an, dass die Leistung des Benzinmotors
nur selten genutzt wird.
Der Benzinmotor wird unter verschiedenen
Bedingungen automatisch angehalten und
wieder gestartet.
1
2
3
4

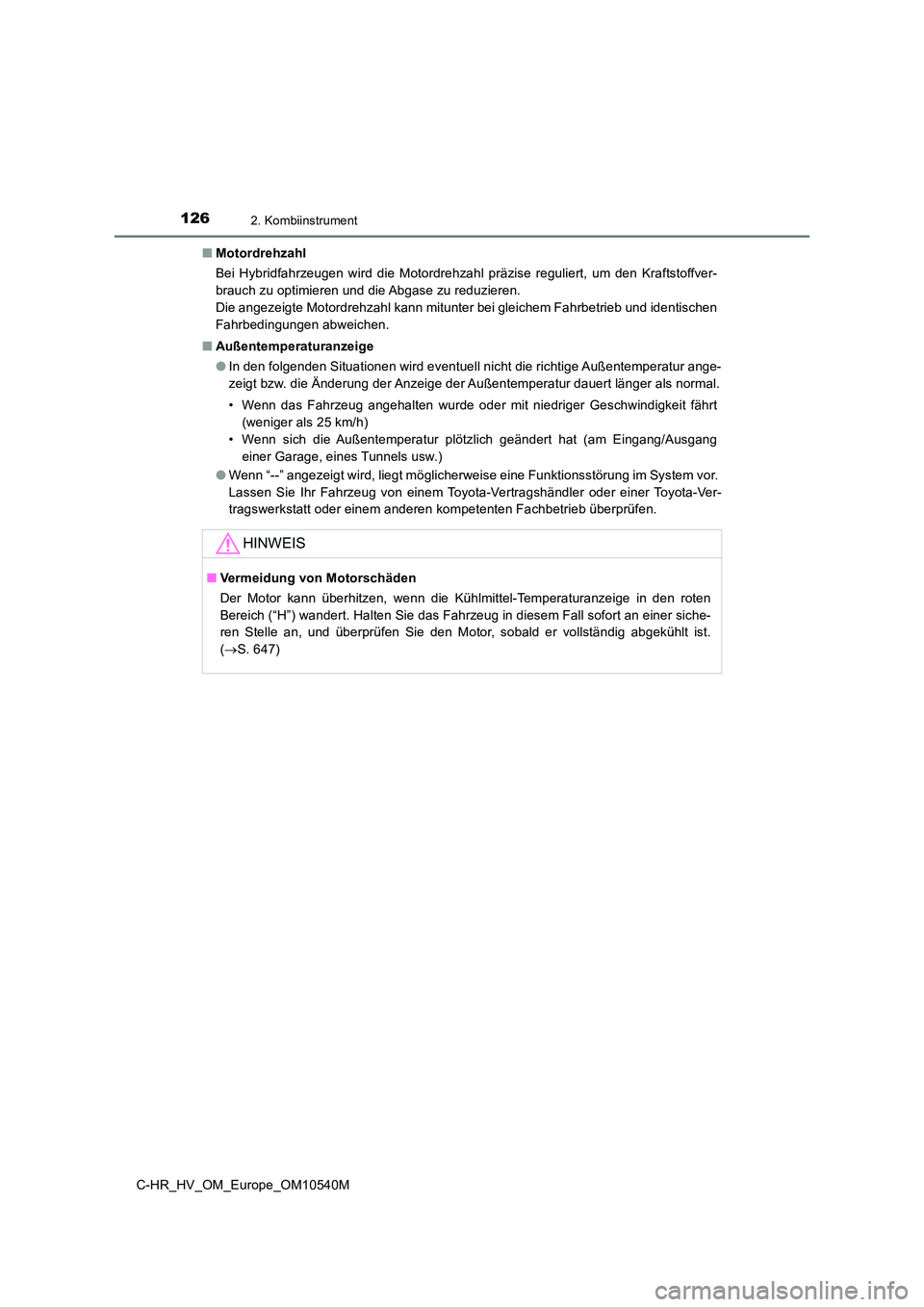

1262. Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
■ Motordrehzahl
Bei Hybridfahrzeugen wird die Motordrehzahl präzise reguliert, um den Kraftstoffver-
brauch zu optimieren und die Abgase zu reduzieren.
Die angezeigte Motordrehzahl kann mitunter bei gleichem Fahrbetrieb und identischen
Fahrbedingungen abweichen.
■ Außentemperaturanzeige
● In den folgenden Situationen wird eventuell nicht die richtige Außentemperatur ange-
zeigt bzw. die Änderung der Anzeige der Außentemperatur dauert länger als normal.
• Wenn das Fahrzeug angehalten wurde oder mit niedriger Geschwindigkeit fährt
(weniger als 25 km/h)
• Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/Ausgang
einer Garage, eines Tunnels usw.)
● Wenn “--” angezeigt wird, liegt möglicherweise eine Funktionsstörung im System vor.
Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler oder einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
HINWEIS
■ Vermeidung von Motorschäden
Der Motor kann überhitzen, wenn die Kühlmittel-Temperaturanzeige in den roten
Bereich (“H”) wandert. Halten Sie das Fahrzeug in diesem Fall sofort an einer siche-
ren Stelle an, und überprüfen Sie den Motor, sobald er vollständig abgekühlt ist.
( S. 647)

127
2
2. Kombiinstrument
Kombiinstrument
C-HR_HV_OM_Europe_OM10540M

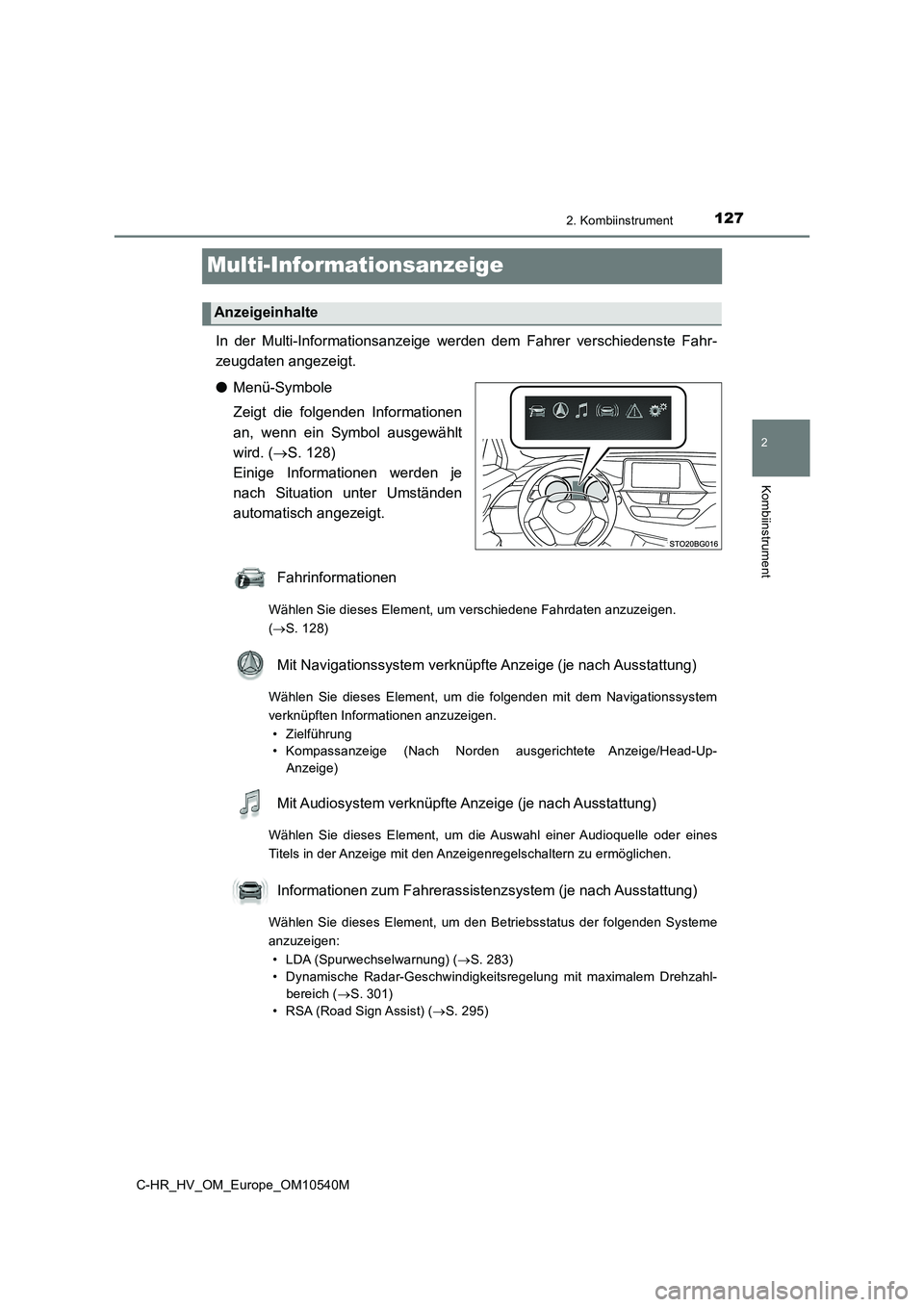

Multi-Informationsanzeige
In der Multi-Informationsanzeige werden dem Fahrer verschiedenste Fahr-
zeugdaten angezeigt.
● Menü-Symbole
Zeigt die folgenden Informationen
an, wenn ein Symbol ausgewählt
wird. ( S. 128)
Einige Informationen werden je
nach Situation unter Umständen
automatisch angezeigt.
Fahrinformationen
Wählen Sie dieses Element, um verschiedene Fahrdaten anzuzeigen.
( S. 128)
Mit Navigationssystem verknüpfte Anzeige (je nach Ausstattung)
Wählen Sie dieses Element, um die folgenden mit dem Navigationssystem
verknüpften Informationen anzuzeigen.
• Zielführung
• Kompassanzeige (Nach Norden ausgerichtete Anzeige/Head-Up-
Anzeige)
Mit Audiosystem verknüpfte Anzeige (je nach Ausstattung)
Wählen Sie dieses Element, um die Auswahl einer Audioquelle oder eines
Titels in der Anzeige mit den Anzeigenregelschaltern zu ermöglichen.
Informationen zum Fahrerassistenzsystem (je nach Ausstattung)
Wählen Sie dieses Element, um den Betriebsstatus der folgenden Systeme
anzuzeigen:
• LDA (Spurwechselwarnung) ( S. 283)
• Dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahl-
bereich ( S. 301)
• RSA (Road Sign Assist) ( S. 295)
Anzeigeinhalte

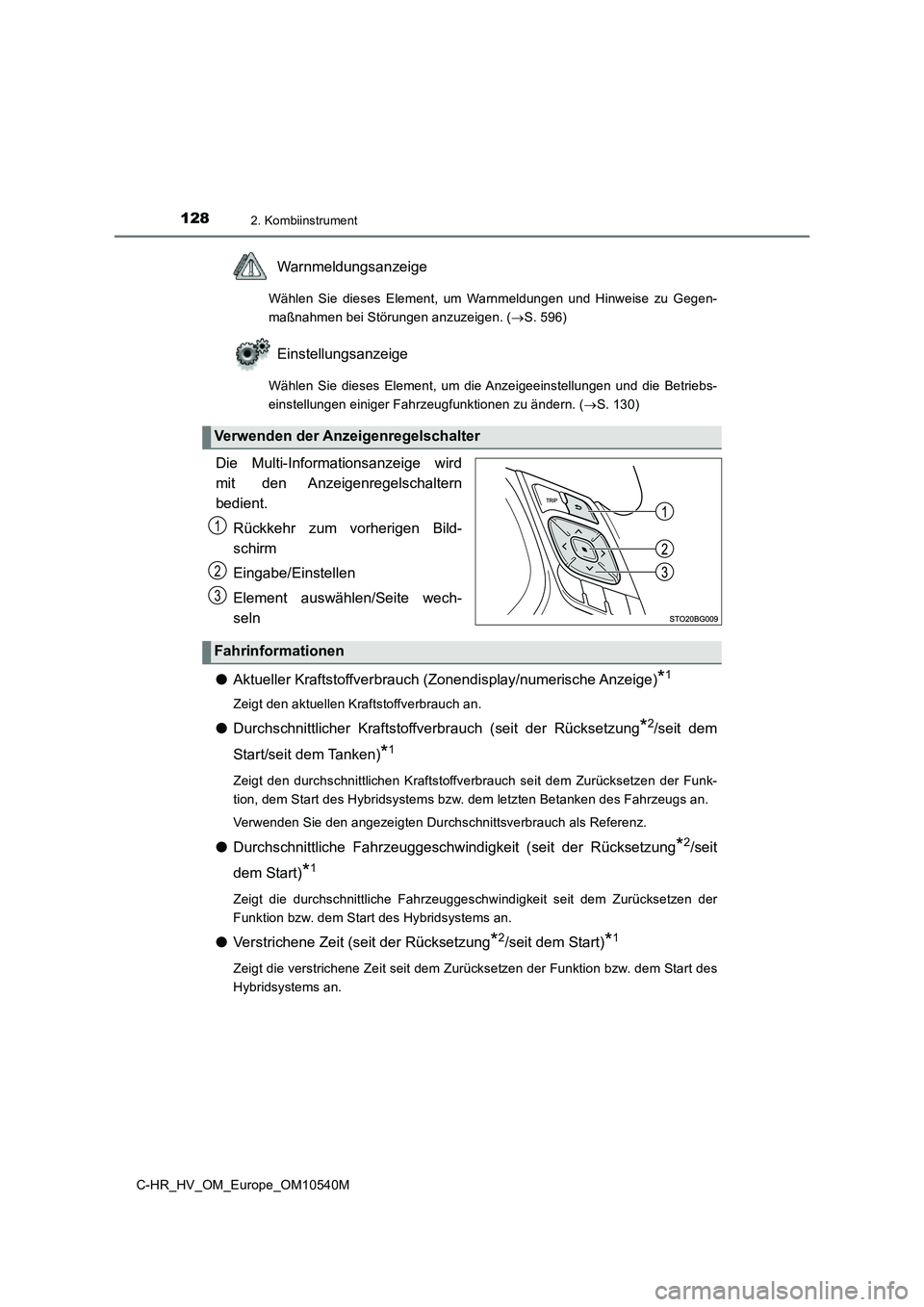

1282. Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
Warnmeldungsanzeige
Wählen Sie dieses Element, um Warnmeldungen und Hinweise zu Gegen-
maßnahmen bei Störungen anzuzeigen. ( S. 596)
Einstellungsanzeige
Wählen Sie dieses Element, um die Anzeigeeinstellungen und die Betriebs-
einstellungen einiger Fahrzeugfunktionen zu ändern. ( S. 130)
Die Multi-Informationsanzeige wird
mit den Anzeigenregelschaltern
bedient.
Rückkehr zum vorherigen Bild-
schirm
Eingabe/Einstellen
Element auswählen/Seite wech-
seln
● Aktueller Kraftstoffverbrauch (Zonendisplay/numerische Anzeige)*1
Zeigt den aktuellen Kraftstoffverbrauch an.
●Durchschnittlicher Kraftstoffverbrauch (seit der Rücksetzung*2/seit dem
Start/seit dem Tanken)*1
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem Zurücksetzen der Funk-
tion, dem Start des Hybridsystems bzw. dem letzten Betanken des Fahrzeugs an.
Verwenden Sie den angezeigten Durchschnittsverbrauch als Referenz.
● Durchschnittliche Fahrzeuggeschwindigkeit (seit der Rücksetzung*2/seit
dem Start)*1
Zeigt die durchschnittliche Fahrzeuggeschwindigkeit seit dem Zurücksetzen der
Funktion bzw. dem Start des Hybridsystems an.
● Verstrichene Zeit (seit der Rücksetzung*2/seit dem Start)*1
Zeigt die verstrichene Zeit seit dem Zurücksetzen der Funktion bzw. dem Start des
Hybridsystems an.
Verwenden der Anzeigenregelschalter
1
2
3
Fahrinformationen

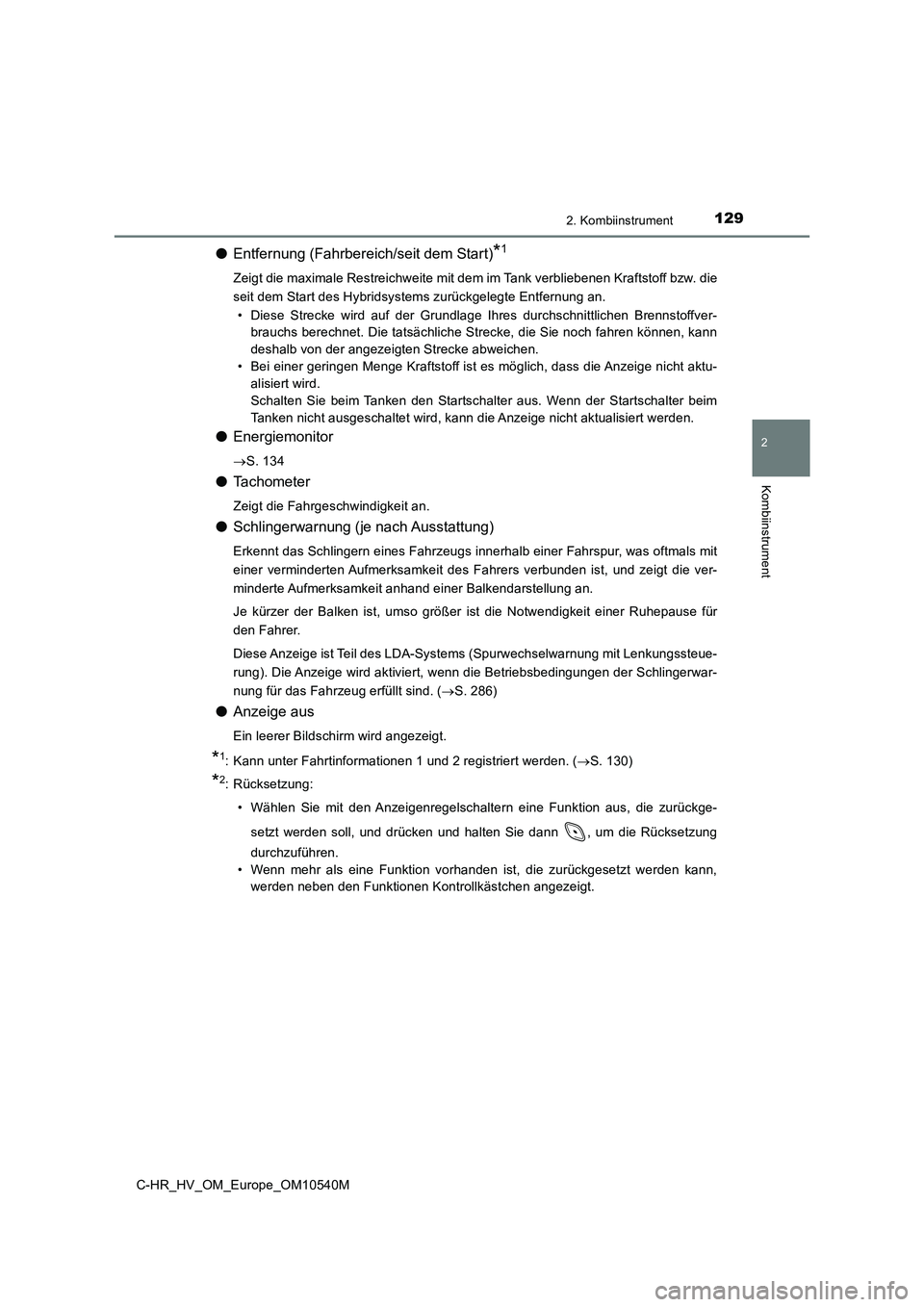

1292. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
●Entfernung (Fahrbereich/seit dem Start)*1
Zeigt die maximale Restreichweite mit dem im Tank verbliebenen Kraftstoff bzw. die
seit dem Start des Hybridsystems zurückgelegte Entfernung an.
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Brennstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Bei einer geringen Menge Kraftstoff ist es möglich, dass die Anzeige nicht aktu-
alisiert wird.
Schalten Sie beim Tanken den Startschalter aus. Wenn der Startschalter beim
Tanken nicht ausgeschaltet wird, kann die Anzeige nicht aktualisiert werden.
● Energiemonitor
S. 134
●Tachometer
Zeigt die Fahrgeschwindigkeit an.
●Schlingerwarnung (je nach Ausstattung)
Erkennt das Schlingern eines Fahrzeugs innerhalb einer Fahrspur, was oftmals mit
einer verminderten Aufmerksamkeit des Fahrers verbunden ist, und zeigt die ver-
minderte Aufmerksamkeit anhand einer Balkendarstellung an.
Je kürzer der Balken ist, umso größer ist die Notwendigkeit einer Ruhepause für
den Fahrer.
Diese Anzeige ist Teil des LDA-Systems (Spurwechselwarnung mit Lenkungssteue-
rung). Die Anzeige wird aktiviert, wenn die Betriebsbedingungen der Schlingerwar-
nung für das Fahrzeug erfüllt sind. ( S. 286)
●Anzeige aus
Ein leerer Bildschirm wird angezeigt.
*1: Kann unter Fahrtinformationen 1 und 2 registriert werden. (S. 130)
*2: Rücksetzung:
• Wählen Sie mit den Anzeigenregelschaltern eine Funktion aus, die zurückge-
setzt werden soll, und drücken und halten Sie dann , um die Rücksetzung
durchzuführen.
• Wenn mehr als eine Funktion vorhanden ist, die zurückgesetzt werden kann,
werden neben den Funktionen Kontrollkästchen angezeigt.

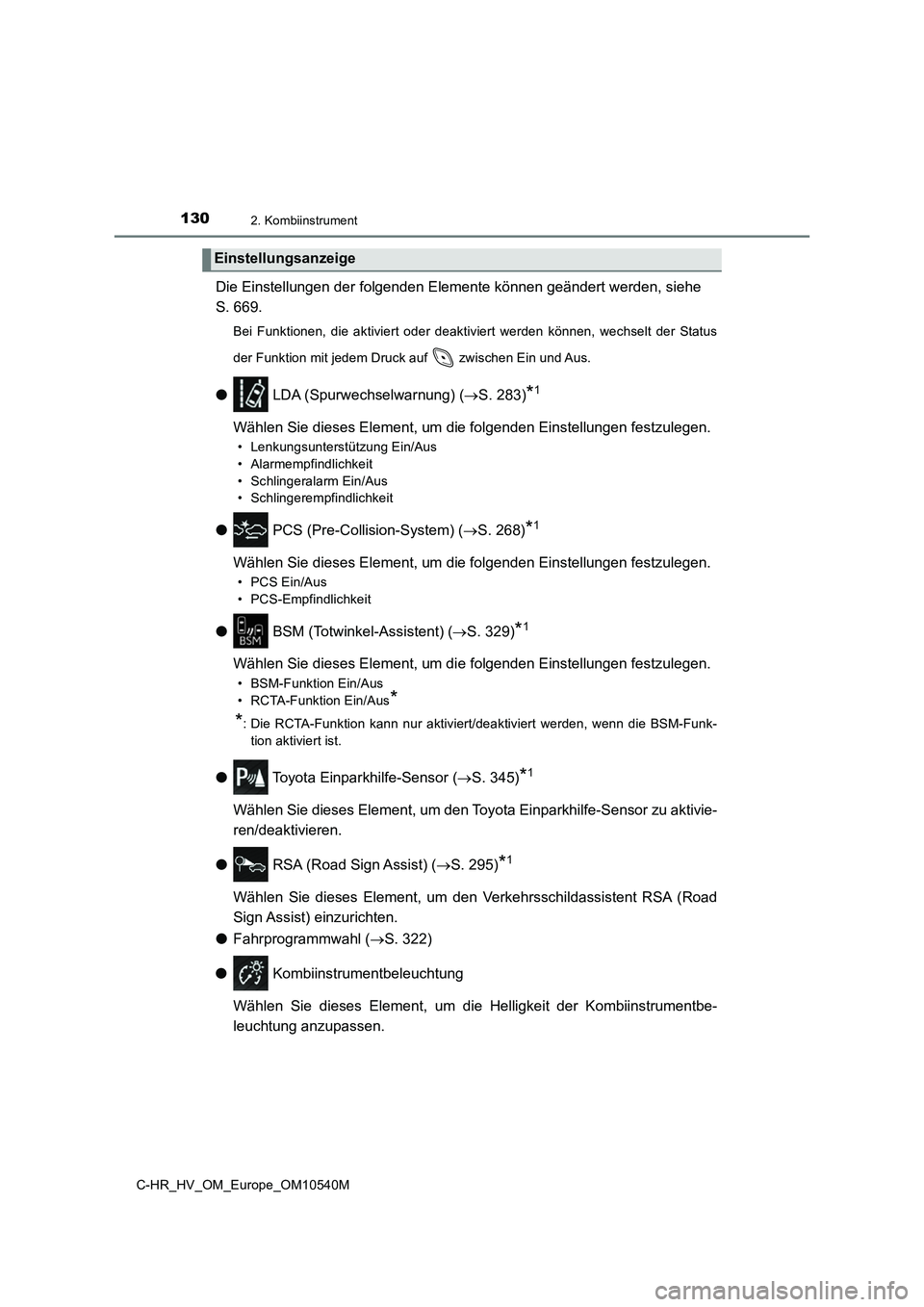

1302. Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
Die Einstellungen der folgenden Elemente können geändert werden, siehe
S. 669.
Bei Funktionen, die aktiviert oder deaktiviert werden können, wechselt der Status
der Funktion mit jedem Druck auf zwischen Ein und Aus.
● LDA (Spurwechselwarnung) (S. 283)*1
Wählen Sie dieses Element, um die folgenden Einstellungen festzulegen.
• Lenkungsunterstützung Ein/Aus
• Alarmempfindlichkeit
• Schlingeralarm Ein/Aus
• Schlingerempfindlichkeit
● PCS (Pre-Collision-System) (S. 268)*1
Wählen Sie dieses Element, um die folgenden Einstellungen festzulegen.
• PCS Ein/Aus
• PCS-Empfindlichkeit
● BSM (Totwinkel-Assistent) (S. 329)*1
Wählen Sie dieses Element, um die folgenden Einstellungen festzulegen.
• BSM-Funktion Ein/Aus
• RCTA-Funktion Ein/Aus*
*: Die RCTA-Funktion kann nur aktiviert/deaktiviert werden, wenn die BSM-Funk-
tion aktiviert ist.
● Toyota Einparkhilfe-Sensor (S. 345)*1
Wählen Sie dieses Element, um den Toyota Einparkhilfe-Sensor zu aktivie-
ren/deaktivieren.
● RSA (Road Sign Assist) (S. 295)*1
Wählen Sie dieses Element, um den Verkehrsschildassistent RSA (Road
Sign Assist) einzurichten.
● Fahrprogrammwahl (S. 322)
● Kombiinstrumentbeleuchtung
Wählen Sie dieses Element , um die Helligkeit der Kombiinstrumentbe-
leuchtung anzupassen.
Einstellungsanzeige
