TOYOTA C_HR HYBRID 2016 Bruksanvisningar (in Swedish)

3014-5. Använda förarstödssystemen
4
Körning
OM10538SE
Tryck på knappen för att aktivera
hastighetsbegränsaren.
Tryck en gång till på knappen för att
inaktivera hastighetsbegränsaren.
Accelerera eller sakta in till öns-
kad hastighet och tryck spaken
nedåt för att ställa in önskad
maximal hastighet.
Om spaken trycks ned medan
bilens hastighet är under 30 km/tim
blir den inställda hastigheten
30 km/tim.
Ställa in hastigheten
1
2
OM10538SE.book Page 301 Thursday, November 24, 2016 6:41 PM

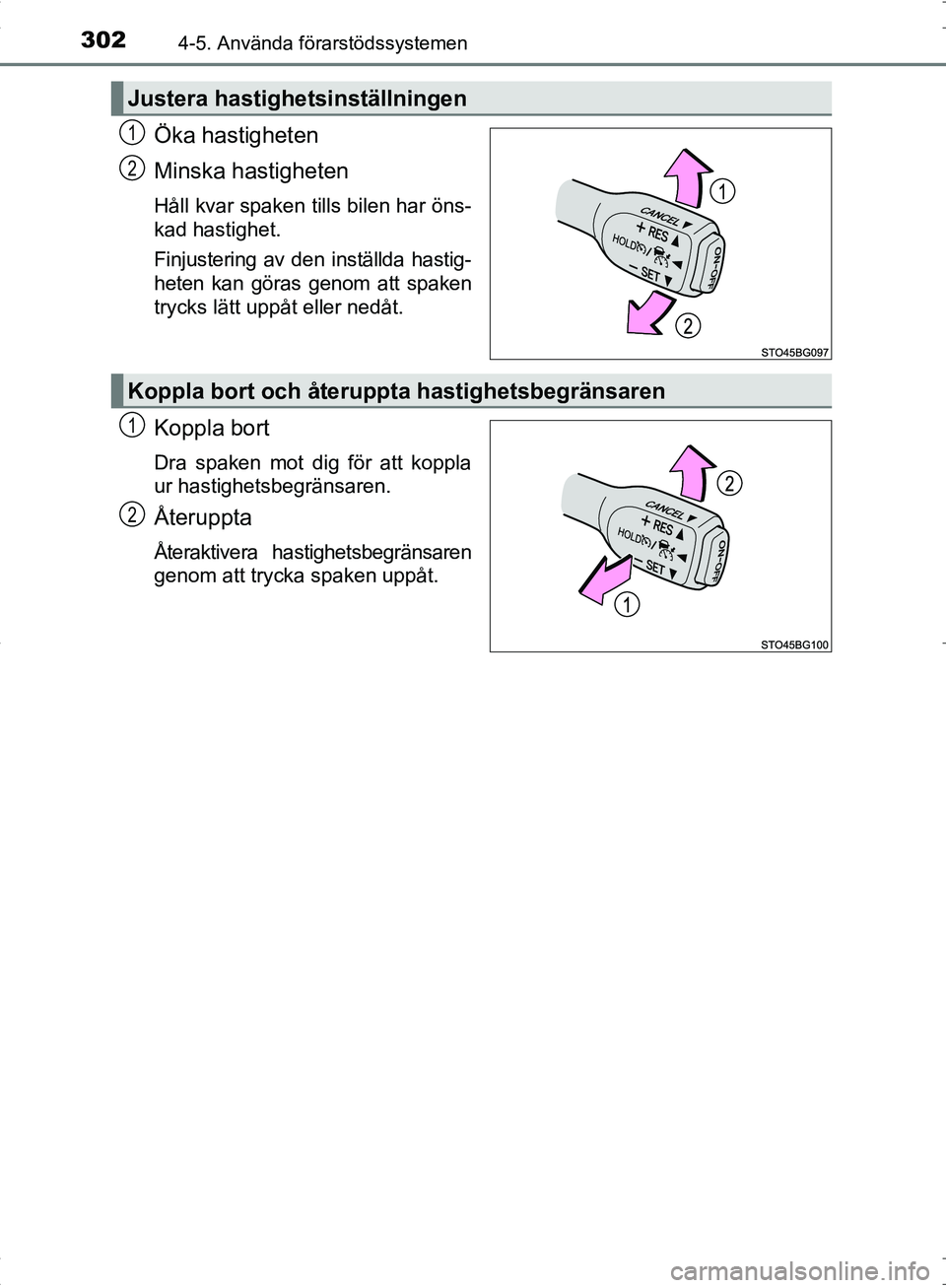

3024-5. Använda förarstödssystemen
OM10538SE
Öka hastigheten
Minska hastigheten
Håll kvar spaken tills bilen har öns-
kad hastighet.
Finjustering av den inställda hastig-
heten kan göras genom att spaken
trycks lätt uppåt eller nedåt.
Koppla bort
Dra spaken mot dig för att koppla
ur hastighetsbegränsaren.
Återuppta
Återaktivera hastighetsbegränsaren
genom att trycka spaken uppåt.
Justera hastighetsinställningen
1
2
Koppla bort och återuppta hastighetsbegränsaren
1
2
OM10538SE.book Page 302 Thursday, November 24, 2016 6:41 PM

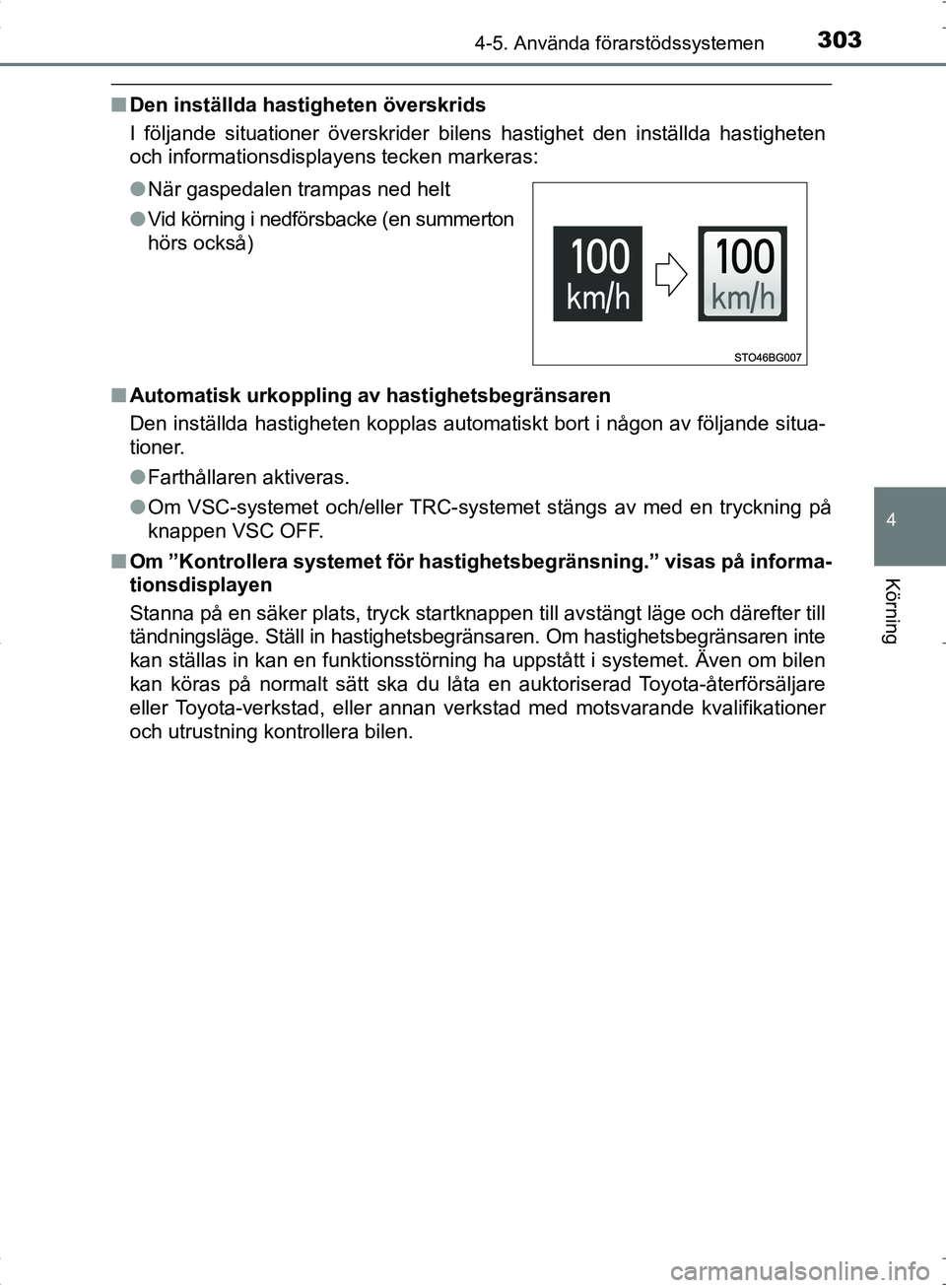

3034-5. Använda förarstödssystemen
4
Körning
OM10538SE
■Den inställda hastigheten överskrids
I följande situationer överskrider bilens hastighet den inställda hastigheten
och informationsdisplayens tecken markeras:
■ Automatisk urkoppling av hastighetsbegränsaren
Den inställda hastigheten kopplas automatiskt bort i någon av följande situa-
tioner.
● Farthållaren aktiveras.
● Om VSC-systemet och/eller TRC-systemet stängs av med en tryckning på
knappen VSC OFF.
■ Om ”Kontrollera systemet för hastighetsbegränsning.” visas på informa-
tionsdisplayen
Stanna på en säker plats, tryck startknappen till avstängt läge och därefter till
tändningsläge. Ställ in hastighetsbegränsaren. Om hastighetsbegränsaren inte
kan ställas in kan en funktionsstörning ha uppstått i systemet. Även om bilen
kan köras på normalt sätt ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera bilen. ●När gaspedalen trampas ned helt
● Vid körning i nedförsbacke (en summerton
hörs också)
OM10538SE.book Page 303 Thursday, November 24, 2016 6:41 PM

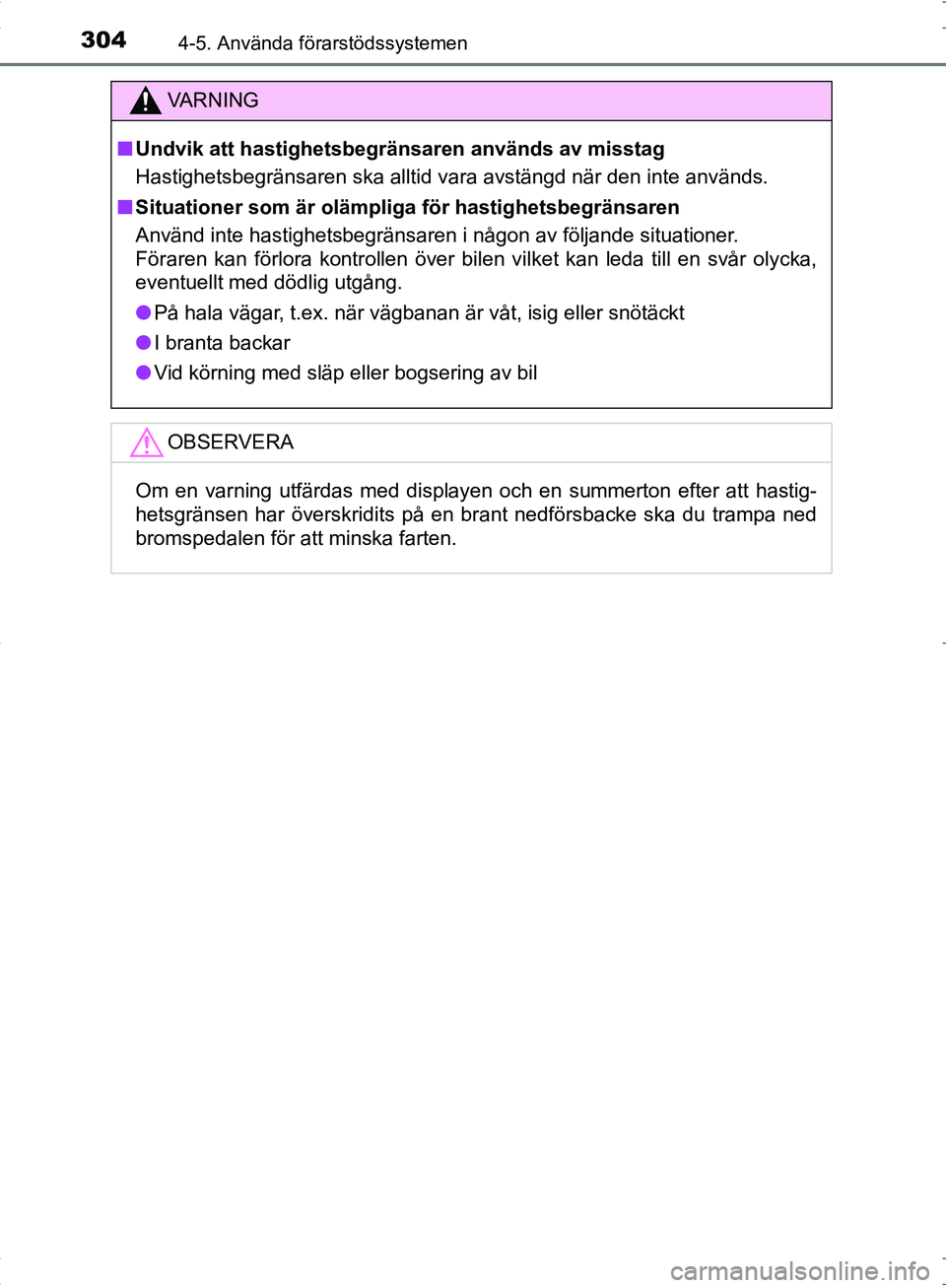

3044-5. Använda förarstödssystemen
OM10538SE
VA R N I N G
■Undvik att hastighetsbegr änsaren används av misstag
Hastighetsbegränsaren ska alltid vara avstängd när den inte anv\
änds.
■ Situationer som är olämplig a för hastighetsbegränsaren
Använd inte hastighetsbegränsaren i någon av följande situat\
ioner.
Föraren kan förlora kontrollen över bilen vilket kan leda till en svår olycka,
eventuellt med dödlig utgång.
● På hala vägar, t.ex. när vägbanan är våt, isig eller snötäckt
● I branta backar
● Vid körning med släp eller bogsering av bil
OBSERVERA
Om en varning utfärdas med displayen och en summerton efter att hastig-
hetsgränsen har överskridits på en brant nedförsbacke ska du trampa ned
bromspedalen för att minska farten.
OM10538SE.book Page 304 Thursday, November 24, 2016 6:41 PM

305
4
4-5. Använda förarstödssystemen
Körning
OM10538SE
BSM (Dödavinkelvarnare)∗
Dödavinkelvarnaren är ett system med två funktioner;
●Funktionen BSM (dödavinkelnvarnare)
Assisterar föraren att ta beslut vid filbyte
● Funktionen RCTA (backvarnare för korsande trafik)
Assisterar föraren vid backning
Dessa funktioner använder samma sensorer.
Ytterbackspeglar, indikeringslampor
BSM, funktion
Om ett fordon känns av i ytterbackspeglarnas döda vinkel, eller närmar sig
snabbt bakifrån till en död vinkel tänds indikeringslamporna i ytterbackspe-
geln på sidan där fordonet känns av. Om körriktningsvisaren används mot
sidan där fordonet upptäckts blinkar indikeringslampan i ytterback\
spegeln.
RCTA, funktion
Om ett fordon känns av som närmar sig bakifrån på din bils högra eller
vänstra sida blinkar båda ytterbackspeglarnas BSM-indikatorer.
∗: I förekommande fall
Dödavinkelvarnare, sammanfattning
1
OM10538SE.book Page 305 Thursday, November 24, 2016 6:41 PM

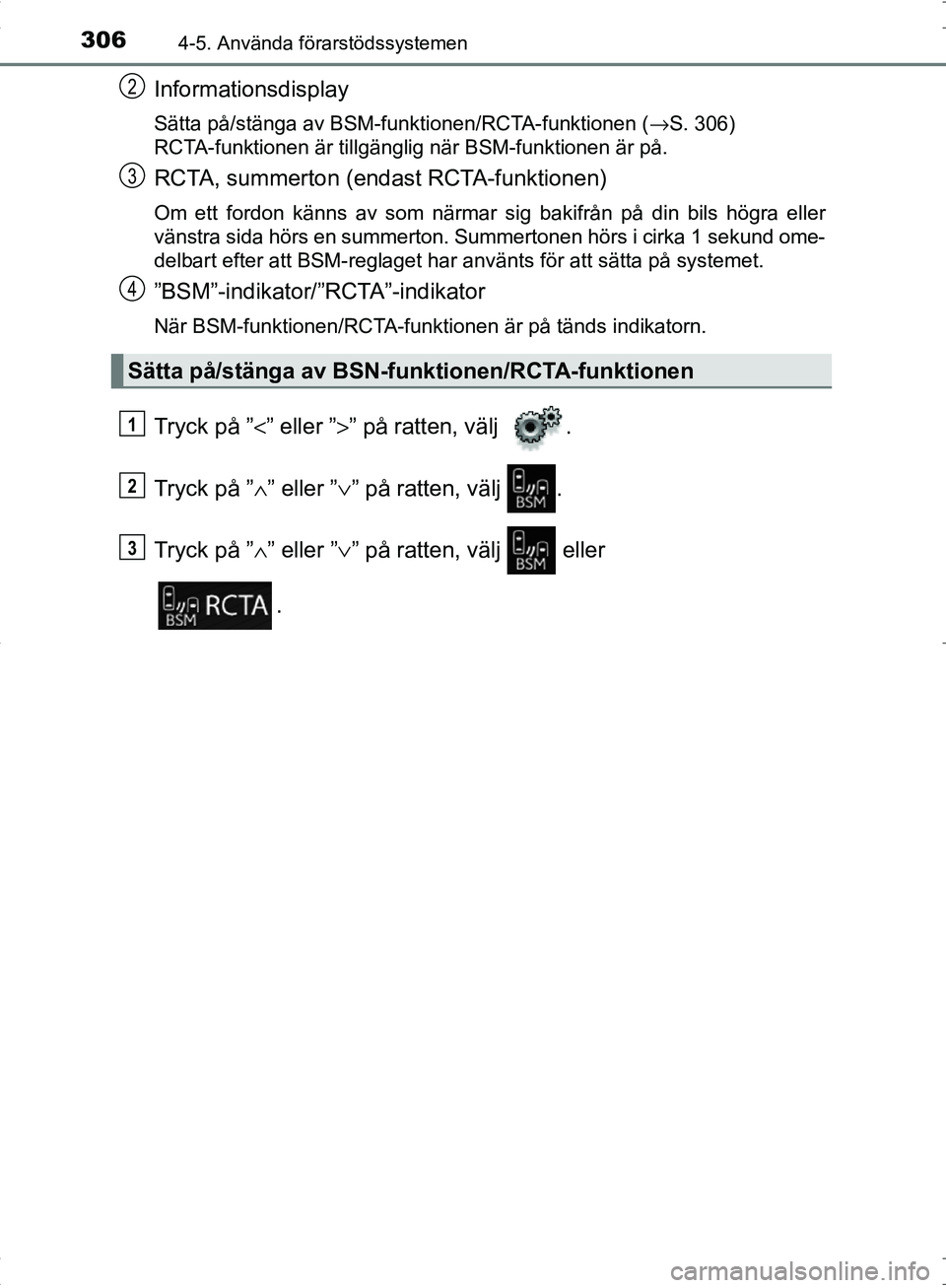

3064-5. Använda förarstödssystemen
OM10538SE
Informationsdisplay
Sätta på/stänga av BSM-funktionen/RCTA-funktionen (→S. 306)
RCTA-funktionen är tillgänglig när BSM-funktionen är på.
RCTA, summerton (endast RCTA-funktionen)
Om ett fordon känns av som närmar sig bakifrån på din bils högra eller
vänstra sida hörs en summerton. Summertonen hörs i cirka 1 sekund ome-
delbart efter att BSM-reglaget har använts för att sätta på \
systemet.
”BSM”-indikator/”RCTA”-indikator
När BSM-funktionen/RCTA-funktionen är på tänds indikatorn.
Tryck på ” <” eller ” >” på ratten, välj .
Tryck på ” ∧” eller ” ∨” på ratten, välj .
Tryck på ” ∧” eller ” ∨” på ratten, välj eller
.
Sätta på/stänga av BSN -funktionen/RCTA-funktionen
2
3
4
1
2
3
OM10538SE.book Page 306 Thursday, November 24, 2016 6:41 PM

3074-5. Använda förarstödssystemen
4
Körning
OM10538SE
■Synligheten av ytterbackspegelns indikatorer
I starkt solsken kan indikatorerna i ytterbackspegeln vara svåra att se.
■ RCTA summerton, hörbarhet
RCTA-systemets summerton kan var svårt att urskilja bland högt ljud, t.ex.
om ljudanläggningen har högt ljud.
■ Om ”BSM ej tillgänglig” visas på informationsdisplayen
Vatten, snö, lera, etc kan ansamlas runt ytorna kring sensorn på stötfångaren
(→S. 308).
Systemet bör återgå till det normala när vatten, snö, lera, etc avlägsnas från
ytorna kring sensorn på stötfångaren.
Sensorn fungerar eventuellt inte normalt om den används i extremt varmt
eller kallt väder.
■ Om ”Blind Spot Monitor System Malf unction Visit Your Dealer” visas på
informationsdisplayen
En störning i sensorn kan ha uppstått, eller den kan vara felriktad. Låt en auk-
toriserad Toyota-återförsäljare eller To yota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
OM10538SE.book Page 307 Thursday, November 24, 2016 6:41 PM

3084-5. Använda förarstödssystemen
OM10538SE
VA R N I N G
■Hantering av radarsensorn
En sensor till dödavinkelvarnaren är monterad i vänster respektive höger
sida av bilens bakre stötfångare. Observera följande för att säkerställa att
dödavinkelvarnaren kan fungera korrekt.
Om varningsmeddelandet inte försvinner ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
● Utsätt inte sensorn eller den omgivande ytan på bakre stötfångaren för
hårda stötar.
Om sensorn rubbas ytterst lite ur sitt läge kan störningar uppstå i systemet
och fordon känns eventuellt inte av på rätt sätt.
I följande situationer ska du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
• En sensor eller den omgivande ytan har fått en kraftig stöt.
• Om den omgivande ytan kring en sensor har repats eller fått en buckla,
eller har delvis kopplats bort.
● Ta inte isär sensorn.
● Sätt inte fast tillbehör eller dekaler på sensorn eller omgivande ytor på
stötfångaren.
● Gör inga anpassningar av sensorn eller omgivande ytor på stötfångaren.
● Lackera inte bakre stötfångaren i någon annan färg än en officiell färg från
Toyota.
●Håll alltid sensorn och omgivande ytor
på stötfångaren rena. Om en sensor
eller den omgivande ytan på bakre
stötfångaren är smutsig eller snötäckt
kommer dödavinkelvarnaren eventuellt
inte att fungera och ett varningsmed-
delande ( →S. 307) visas.
I sådant fall ska smuts eller snö
avlägsnas. Kör bilen med alla driftsför-
utsättningarna för BSM-funktionen
( → S. 311) uppfyllda i cirka 10 minuter.
OM10538SE.book Page 308 Thursday, November 24, 2016 6:41 PM

3094-5. Använda förarstödssystemen
4
Körning
OM10538SE
Med radarsensorer känner BSM-funktionen av bakomvarande fordon
i angränsande körfält. BSM informerar föraren om deras närvaro med
indikatorer på ytterbackspeglarna.Fordon som färdas på ytor som inte är synliga i ytterbackspeglarna
(döda vinklar)
Fordon som snabbt närmar sig bakifrån på ytor som inte är synliga i
ytterbackspeglarna (döda vinklar)
BSM, funktion
1
2
OM10538SE.book Page 309 Thursday, November 24, 2016 6:41 PM

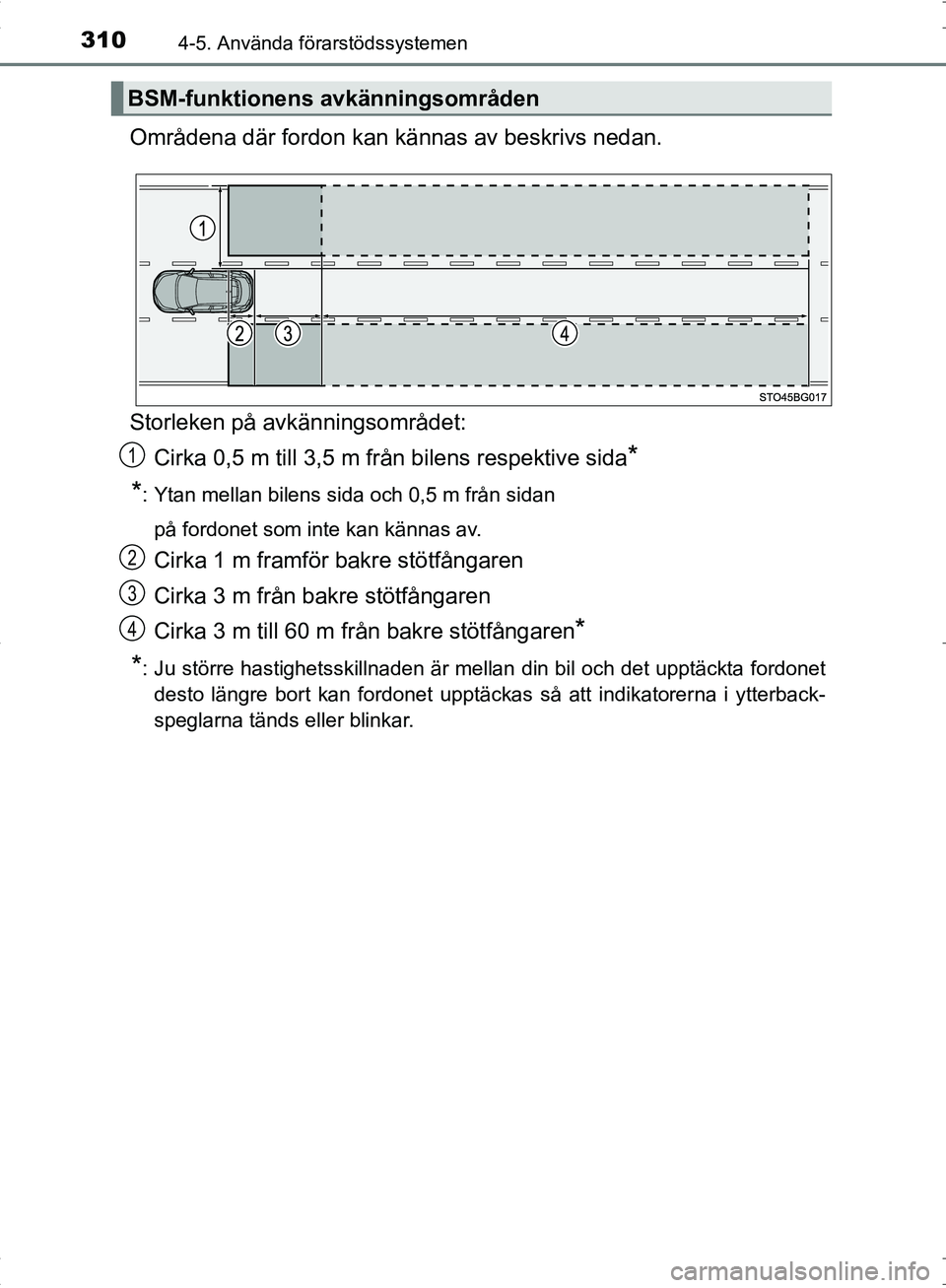

3104-5. Använda förarstödssystemen
OM10538SE
Områdena där fordon kan kännas av beskrivs nedan.
Storleken på avkänningsområdet:Cirka 0,5 m till 3,5 m från bilens respektive sida
*
*
: Ytan mellan bilens sida och 0,5 m från sidan
på fordonet som inte kan kännas av.
Cirka 1 m framför bakre stötfångaren
Cirka 3 m från bakre stötfångaren
Cirka 3 m till 60 m fr ån bakre stötfångaren
*
*
: Ju större hastighetsskillnaden är mellan din bil och det upptäckta fordonet desto längre bort kan fordonet upptäckas så att indikatorerna i ytterback-
speglarna tänds eller blinkar.
BSM-funktionens avkänningsområden
1
2
3
4
OM10538SE.book Page 310 Thursday, November 24, 2016 6:41 PM
