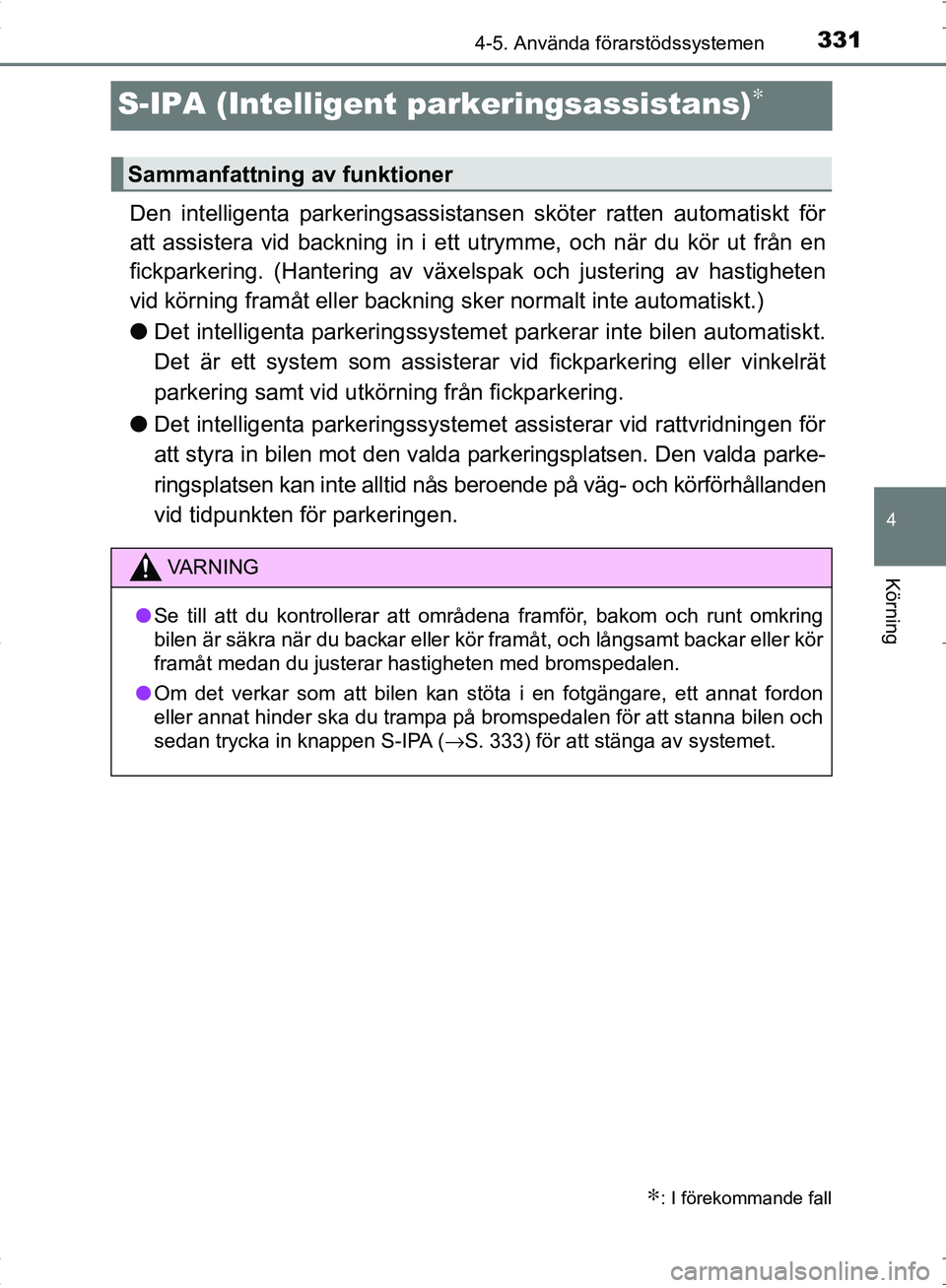

Page 331 of 674

331
4
4-5. Använda förarstödssystemen
Körning
OM10538SE
S-IPA (Intelligent parkeringsassistans)∗
Den intelligenta parkeringsassistansen sköter ratten automatiskt för
att assistera vid backning in i ett utrymme, och när du kör ut från en
fickparkering. (Hantering av växe lspak och justering av hastigheten
vid körning framåt eller backning sker normalt inte automatiskt.)
● Det intelligenta parkerin gssystemet parkerar inte bilen automatiskt.
Det är ett system som assisterar vid fickparkering eller vinkelrät
parkering samt vid utkörning från fickparkering.
● Det intelligenta parkeringssystemet assisterar vid rattvridningen för
att styra in bilen mot den valda parkeringsplatsen. Den valda parke-
ringsplatsen kan inte alltid nås beroende på väg- och körförhållanden
vid tidpunkten för parkeringen.
∗: I förekommande fall
Sammanfattning av funktioner
VA R N I N G
●Se till att du kontrollerar att områdena framför, bakom och runt omkring
bilen är säkra när du backar eller kör framåt, och långsamt backar eller \
kör
framåt medan du justerar hastigheten med bromspedalen.
● Om det verkar som att bilen kan stöta i en fotgängare, ett annat fordon
eller annat hinder ska du trampa på bromspedalen för att stanna bilen och
sedan trycka in knappen S-IPA ( →S. 333) för att stänga av systemet.
OM10538SE.book Page 331 Thursday, November 24, 2016 6:41 PM

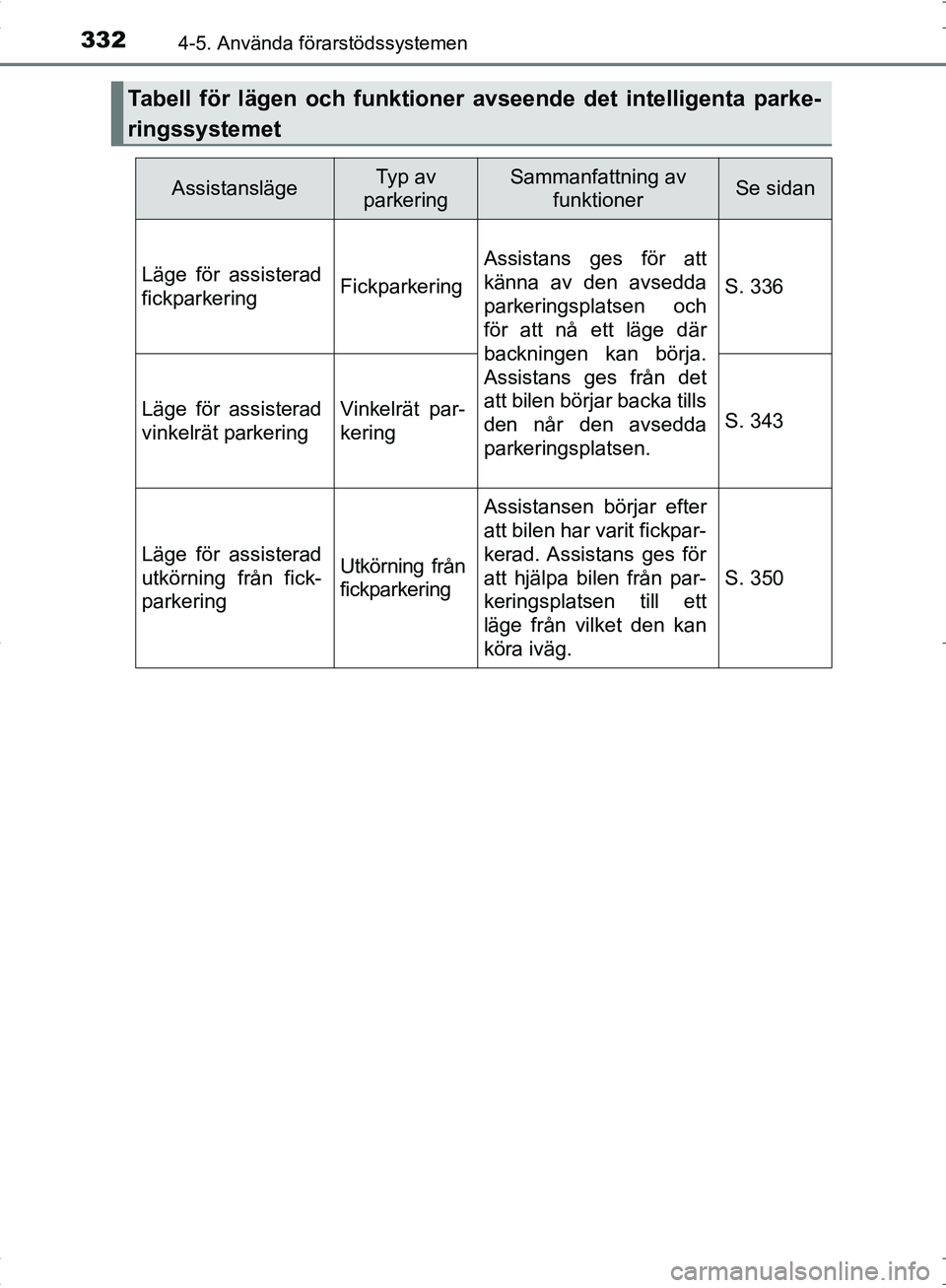

Page 332 of 674

3324-5. Använda förarstödssystemen
OM10538SE
Tabell för lägen och funktioner avseende det intelligenta parke-
ringssystemet
AssistanslägeTyp av
parkeringSammanfattning av funktionerSe sidan
Läge för assisterad
fickparkeringFickparkering
Assistans ges för att
känna av den avsedda
parkeringsplatsen och
för att nå ett läge där
backningen kan börja.
Assistans ges från det
att bilen börjar backa tills
den når den avsedda
parkeringsplatsen.
S. 336
Läge för assisterad
vinkelrät parkeringVinkelrät par-
keringS. 343
Läge för assisterad
utkörning från fick-
parkeringUtkörning från
fickparkering
Assistansen börjar efter
att bilen har varit fickpar-
kerad. Assistans ges för
att hjälpa bilen från par-
keringsplatsen till ett
läge från vilket den kan
köra iväg.
S. 350
OM10538SE.book Page 332 Thursday, November 24, 2016 6:41 PM

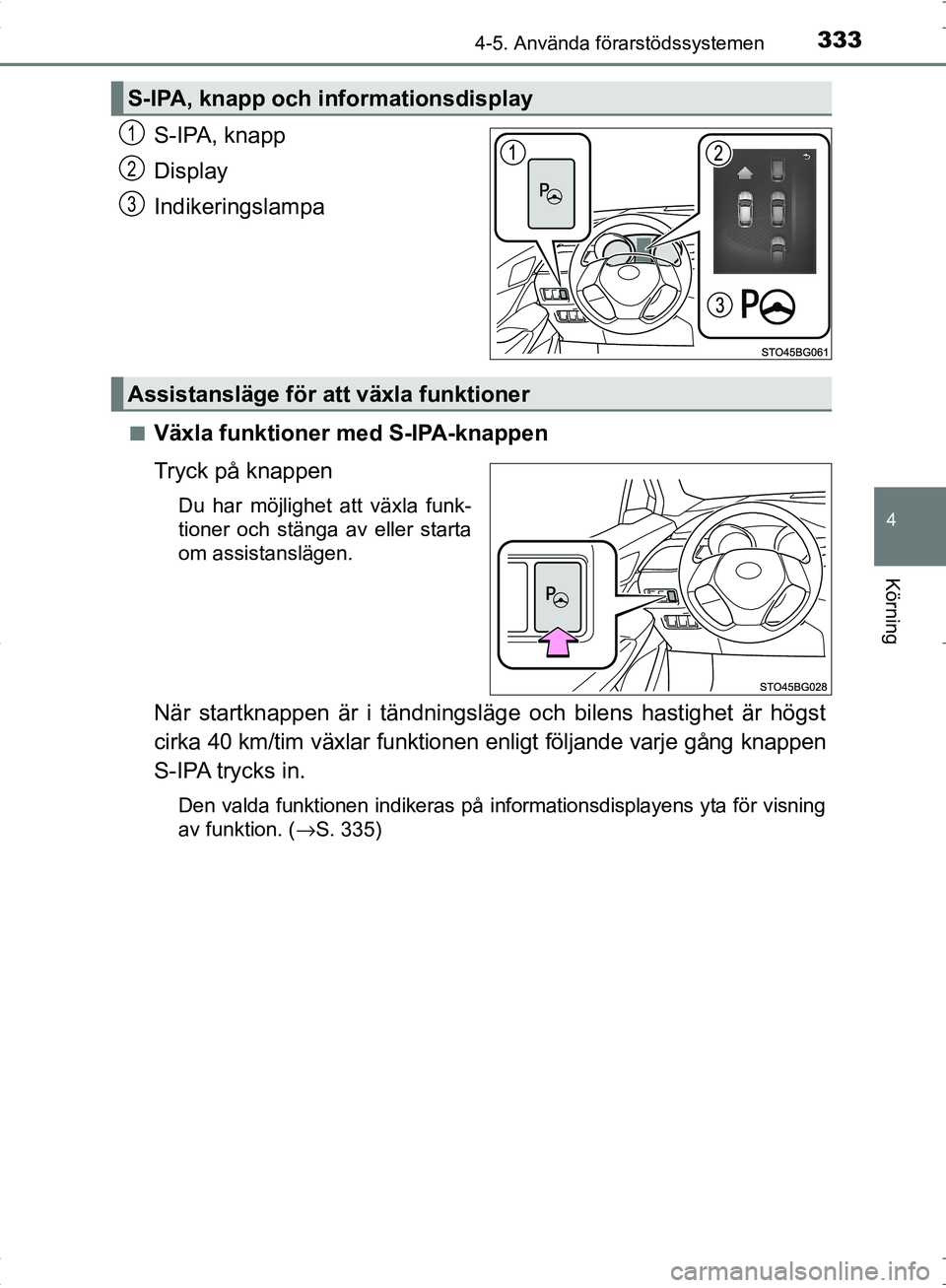

Page 333 of 674

3334-5. Använda förarstödssystemen
4
Körning
OM10538SE
S-IPA, knapp
Display
Indikeringslampa
■Växla funktioner med S-IPA-knappen
Tryck på knappen
Du har möjlighet att växla funk-
tioner och stänga av eller starta
om assistanslägen.
När startknappen är i tändningsläge och bilens hastighet är högst
cirka 40 km/tim växlar funktionen enligt följande varje gång knappen
S-IPA trycks in.
Den valda funktionen indikeras på informationsdisplayens yta för visning
av funktion. ( →S. 335)
S-IPA, knapp och informationsdisplay
1
2
3
Assistansläge för att växla funktioner
OM10538SE.book Page 333 Thursday, November 24, 2016 6:41 PM
Page 334 of 674

3344-5. Använda förarstödssystemen
OM10538SE■

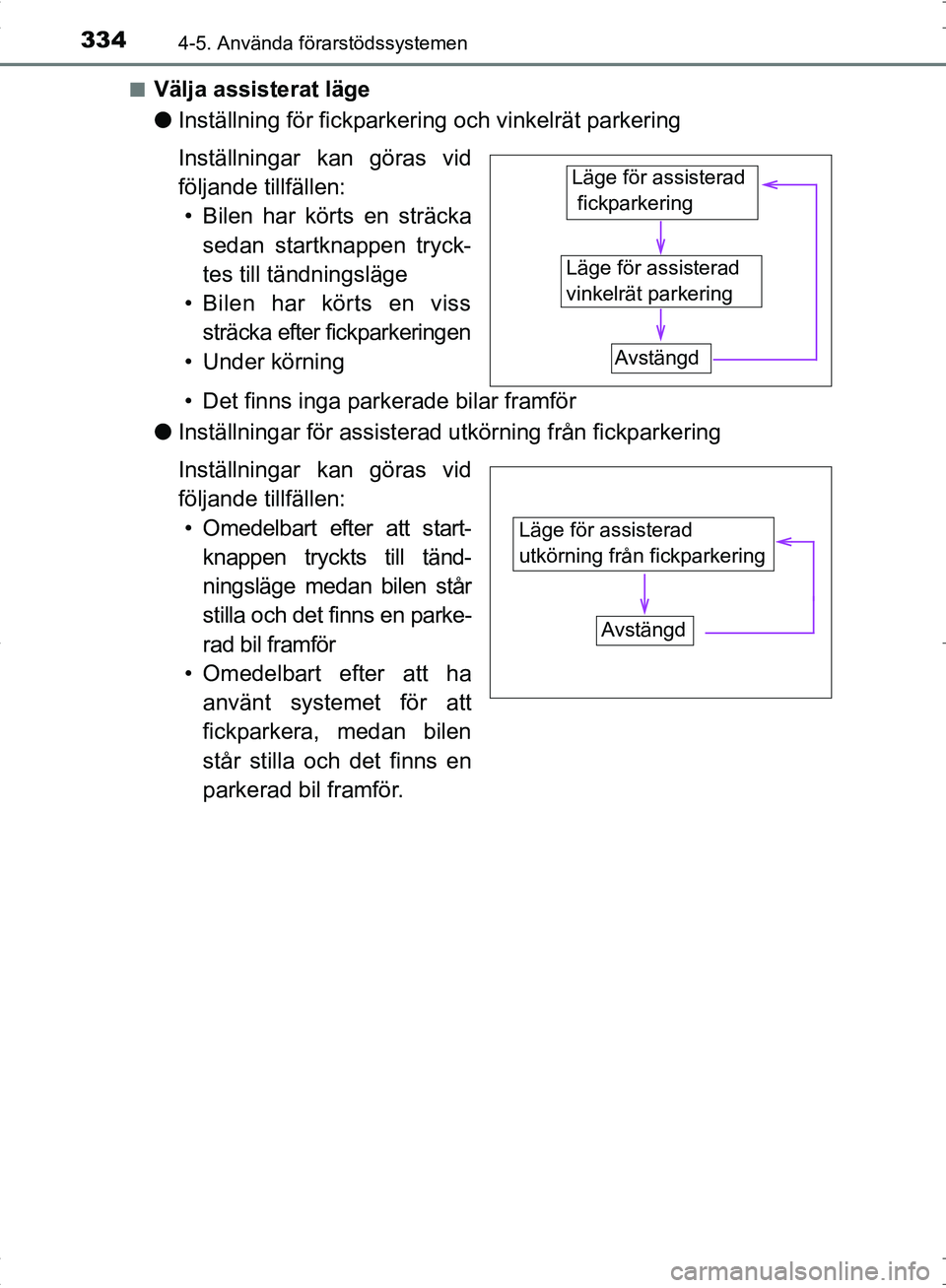

Välja assisterat läge
●
Inställning för fickparkering och vinkelrät parkering
Inställningar kan göras vid
följande tillfällen:
• Bilen har körts en sträcka sedan startknappen tryck-
tes till tändningsläge
• Bilen har körts en viss sträcka efter fickparkeringen
• Under körning
• Det finns inga parkerade bilar framför
● Inställningar för assisterad utkörning från fickparkering
Inställningar kan göras vid
följande tillfällen:
• Omedelbart efter att start- knappen tryckts till tänd-
ningsläge medan bilen står
stilla och det finns en parke-
rad bil framför
• Omedelbart efter att ha använt systemet för att
fickparkera, medan bilen
står stilla och det finns en
parkerad bil framför.
Läge för assisterad
vinkelrät parkeringLäge för assisterad
fickparkering
Avstängd
Läge för assisterad
utkörning från fickparkering Avstängd
OM10538SE.book Page 334 Thursday, November 24, 2016 6:41 PM

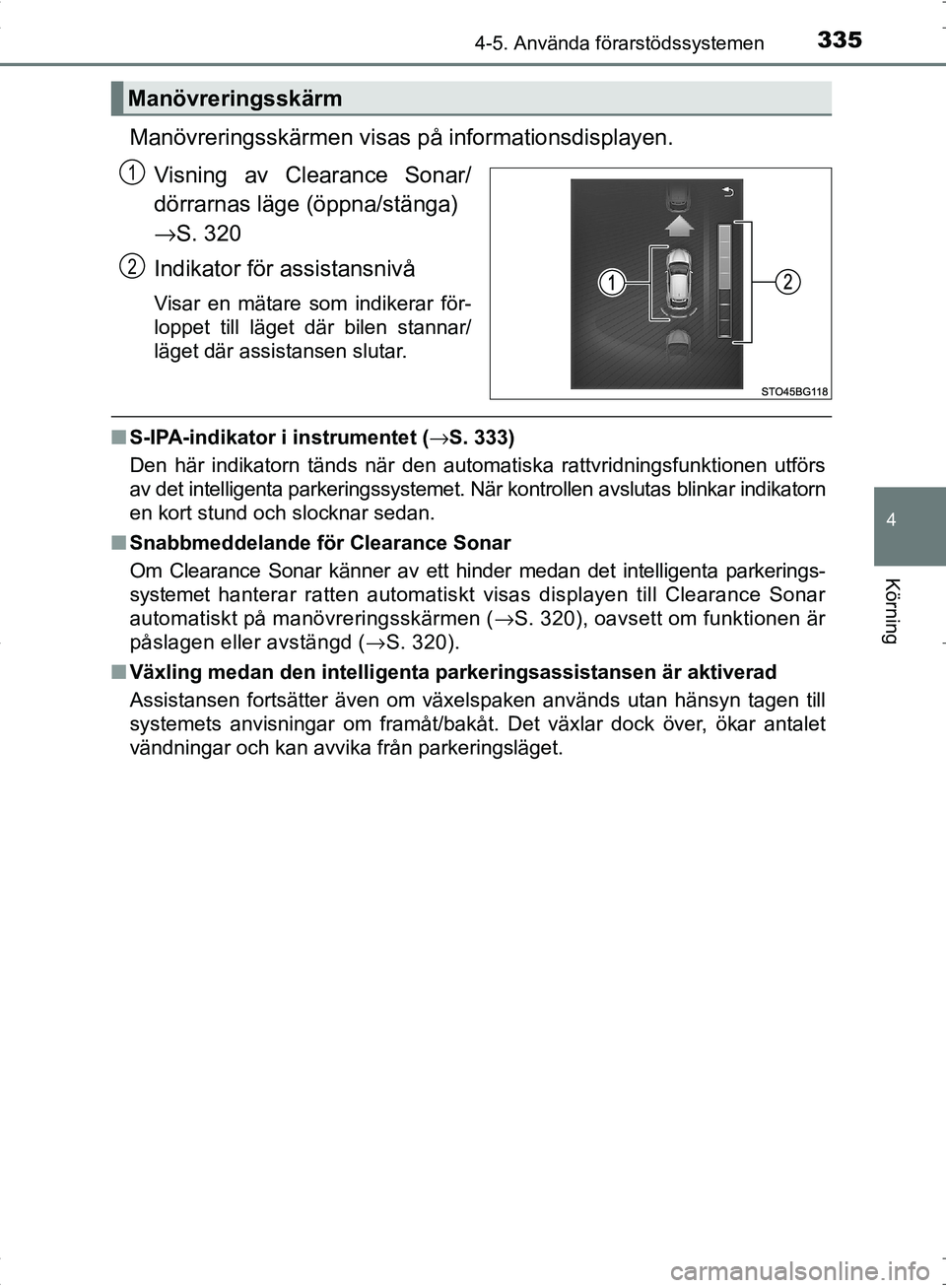

Page 335 of 674

3354-5. Använda förarstödssystemen
4
Körning
OM10538SE
Manövreringsskärmen visas på informationsdisplayen.
Visning av Clearance Sonar/
dörrarnas läge (öppna/stänga)
→ S. 320
Indikator för assistansnivå
Visar en mätare som indikerar för-
loppet till läget där bilen stannar/
läget där assistansen slutar.
■ S-IPA-indikator i instrumentet (→S. 333)
Den här indikatorn tänds när den automatiska rattvridningsfunktionen utförs
av det intelligenta pa rkeringssystemet. När kontroll en avslutas blinkar indikatorn
en kort stund och slocknar sedan.
■ Snabbmeddelande för Clearance Sonar
Om Clearance Sonar känner av ett hinder medan det intelligenta parkerings-
systemet hanterar ratten automatiskt visas displayen till Clearance Sonar
automatiskt på ma növreringsskärmen ( →S. 320), oavsett om funktionen är
påslagen eller avstängd ( →S. 320).
■ Växling medan den intelligenta parkeringsassistansen är aktiverad
Assistansen fortsätter även om växelspaken används utan hänsyn tagen till
systemets anvisningar om framåt/bakåt. Det växlar dock över, ökar antalet
vändningar och kan avvika från parkeringsläget.
Manövreringsskärm
1
2
OM10538SE.book Page 335 Thursday, November 24, 2016 6:41 PM

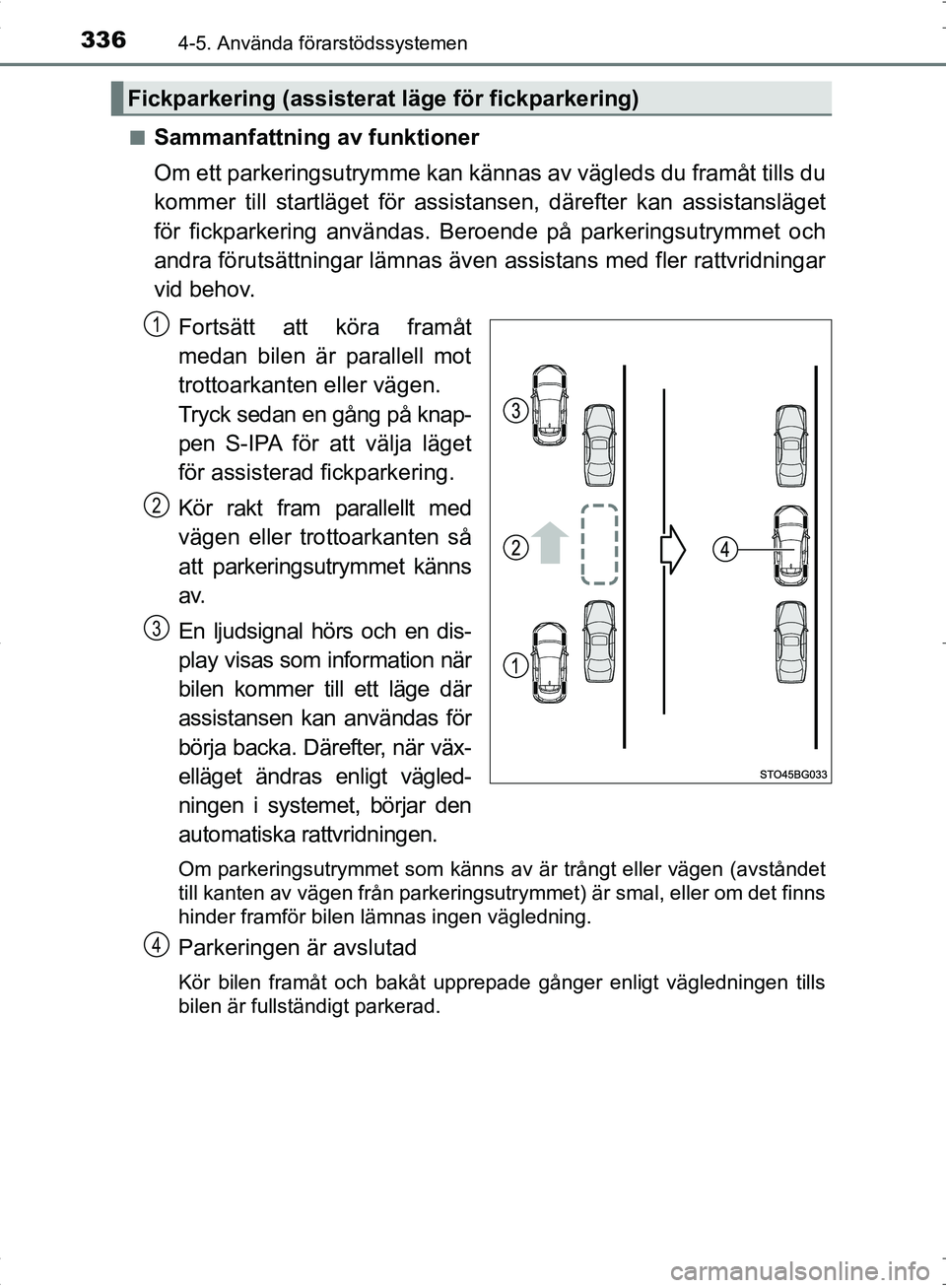

Page 336 of 674

3364-5. Använda förarstödssystemen
OM10538SE■
Sammanfattning av funktioner
Om ett parkeringsutrymme kan kännas
av vägleds du framåt tills du
kommer till startläget för assist ansen, därefter kan assistansläget
för fickparkering användas. Beroe nde på parkeringsutrymmet och
andra förutsättningar lämnas även assistans med fler rattvridningar
vid behov.
Fortsätt att köra framåt
medan bilen är parallell mot
trottoarkanten eller vägen.
Tryck sedan en gång på knap-
pen S-IPA för att välja läget
för assisterad fickparkering.
Kör rakt fram parallellt med
vägen eller trottoarkanten så
att parkeringsutrymmet känns
av.
En ljudsignal hörs och en dis-
play visas som information när
bilen kommer till ett läge där
assistansen kan användas för
börja backa. Därefter, när väx-
elläget ändras enligt vägled-
ningen i systemet, börjar den
automatiska rattvridningen.
Om parkeringsutrymmet som känns av är trångt eller vägen (avståndet
till kanten av vägen från parkeringsutrymmet) är smal, eller om det finns
hinder framför bilen lämnas ingen vägledning.
Parkeringen är avslutad
Kör bilen framåt och bakåt upprepade gånger enligt vägled\
ningen tills
bilen är fullständigt parkerad.
Fickparkering (assisterat läge för fickparkering)
1
2
3
4
OM10538SE.book Page 336 Thursday, November 24, 2016 6:41 PM

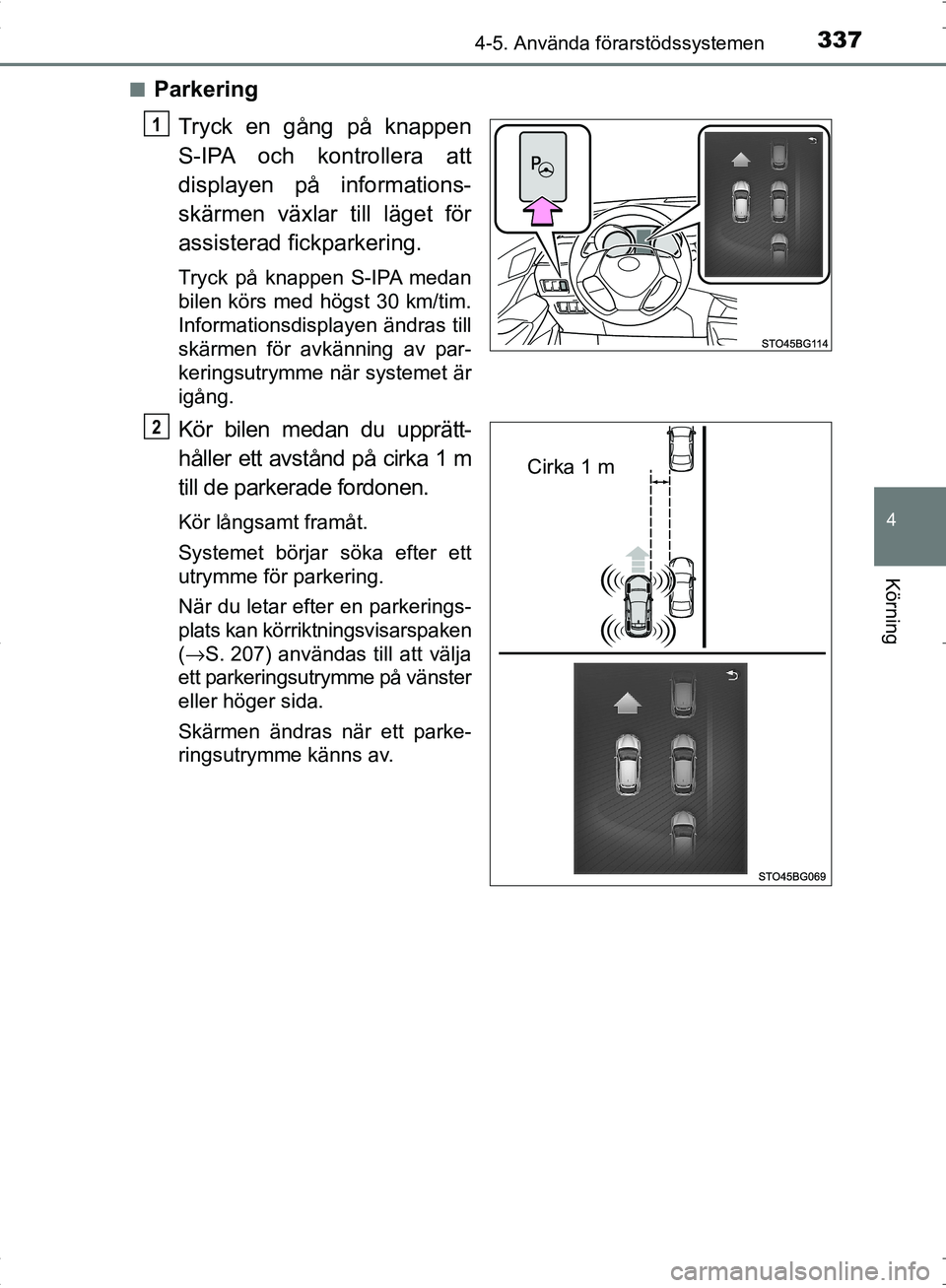

Page 337 of 674

3374-5. Använda förarstödssystemen
4
Körning
OM10538SE■
Parkering
Tryck en gång på knappen
S-IPA och kontrollera att
displayen på informations-
skärmen växlar till läget för
assisterad fickparkering.
Tryck på knappen S-IPA medan
bilen körs med högst 30 km/tim.
Informationsdisplayen ändras till
skärmen för avkänning av par-
keringsutrymme när systemet är
igång.
Kör bilen medan du upprätt-
håller ett avstånd på cirka 1 m
till de parkerade fordonen.
Kör långsamt framåt.
Systemet börjar söka efter ett
utrymme för parkering.
När du letar efter en parkerings-
plats kan körriktningsvisarspaken
(→S. 207) användas till att välja
ett parkeringsutrymme på vänster
eller höger sida.
Skärmen ändras när ett parke-
ringsutrymme känns av.
1
Cirka 1 m
2
OM10538SE.book Page 337 Thursday, November 24, 2016 6:41 PM
Page 338 of 674

3384-5. Använda förarstödssystemen
OM10538SE
Sänk hastigheten när infor-
mationsdisplayen ändras.
Flytta bilen långsamt framåt tills
summertonen hörs.
Stanna bilen när summerto-
nen hörs.
Informationsdisplayen ändras.
Gör en visuell kontroll att du kan
parkera säkert på parkeringsut-
rymmet som känts av.
Om bilen rör sig 15 m eller mer
sedan summertonen har hörts
påbörjas avkänning av ett nytt
parkeringsutrymme.
3
4
OM10538SE.book Page 338 Thursday, November 24, 2016 6:41 PM

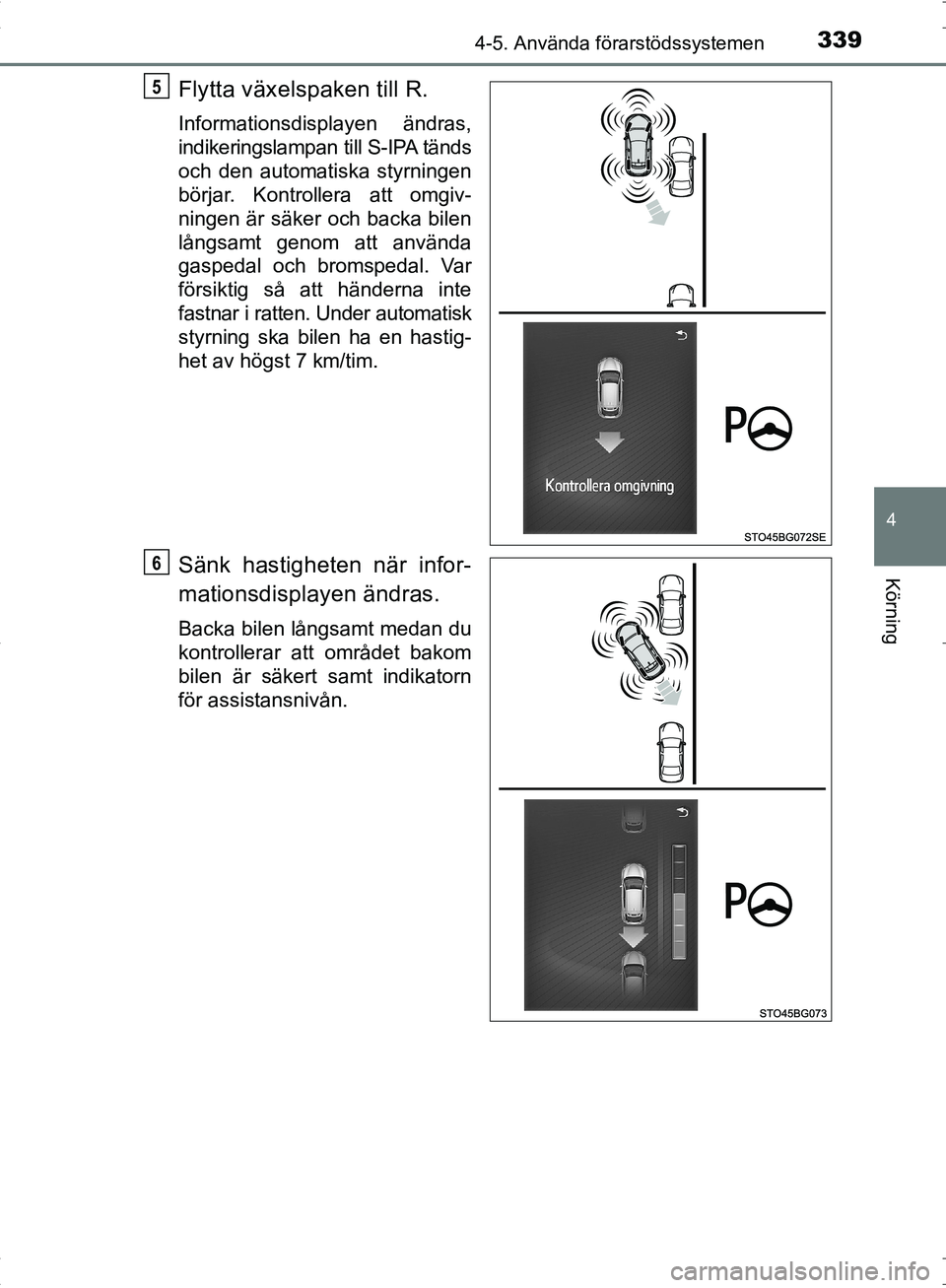

Page 339 of 674

3394-5. Använda förarstödssystemen
4
Körning
OM10538SE
Flytta växelspaken till R.
Informationsdisplayen ändras,
indikeringslampan till S-IPA tänds
och den automatiska styrningen
börjar. Kontrollera att omgiv-
ningen är säker och backa bilen
långsamt genom att använda
gaspedal och bromspedal. Var
försiktig så att händerna inte
fastnar i ratten. Under automatisk
styrning ska bilen ha en hastig-
het av högst 7 km/tim.
Sänk hastigheten när infor-
mationsdisplayen ändras.
Backa bilen långsamt medan du
kontrollerar att området bakom
bilen är säkert samt indikatorn
för assistansnivån.
5
6
OM10538SE.book Page 339 Thursday, November 24, 2016 6:41 PM

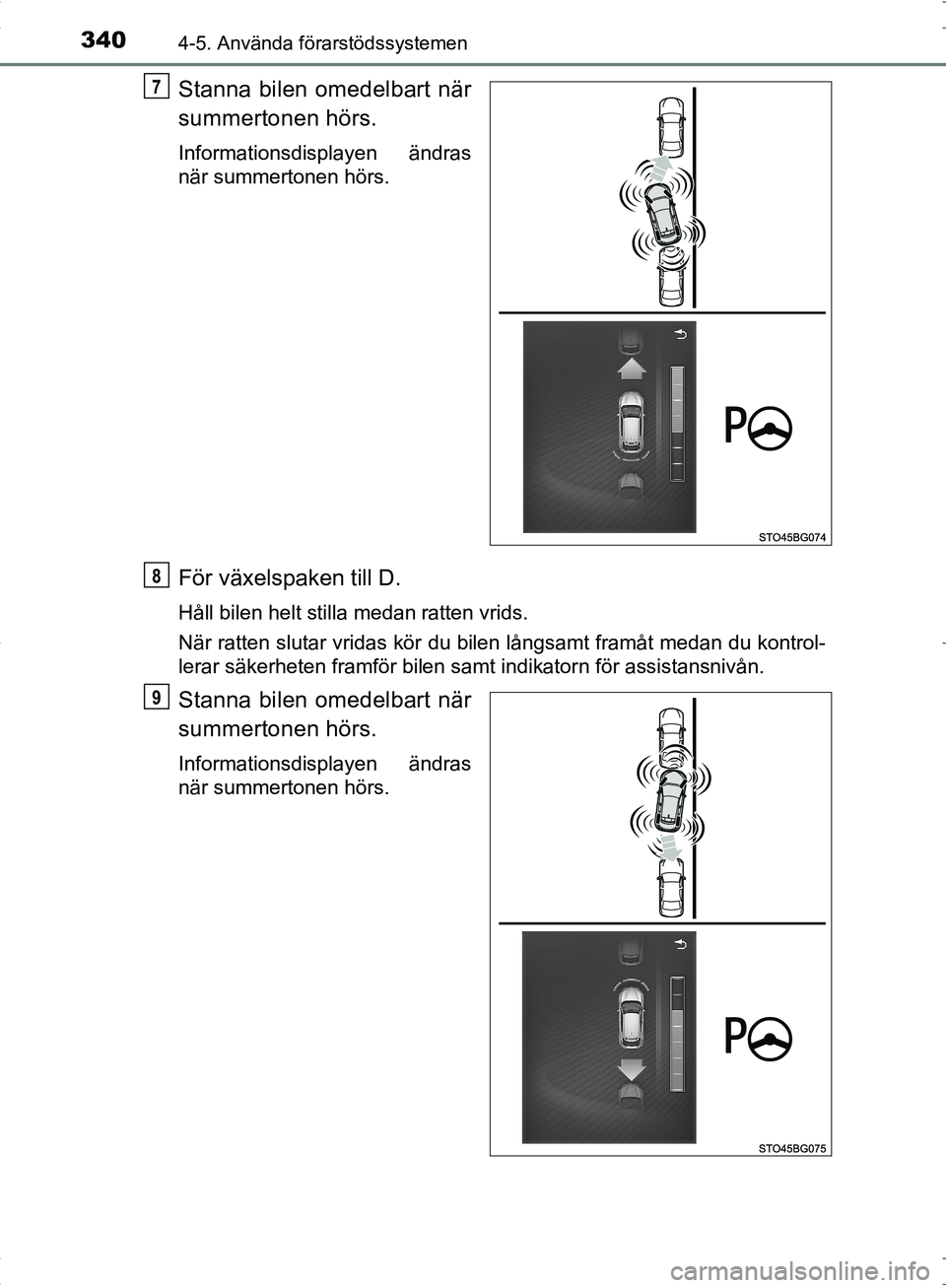

Page 340 of 674

3404-5. Använda förarstödssystemen
OM10538SE
Stanna bilen omedelbart när
summertonen hörs.
Informationsdisplayen ändras
när summertonen hörs.
För växelspaken till D.
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas kör du bilen långsamt framåt medan du kontrol-
lerar säkerheten framför bilen samt indikatorn för assistansnivån.
Stanna bilen omedelbart när
summertonen hörs.
Informationsdisplayen ändras
när summertonen hörs.
7
8
9
OM10538SE.book Page 340 Thursday, November 24, 2016 6:41 PM
