TOYOTA C_HR HYBRID 2016 Manuale duso (in Italian)

1312. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10542L

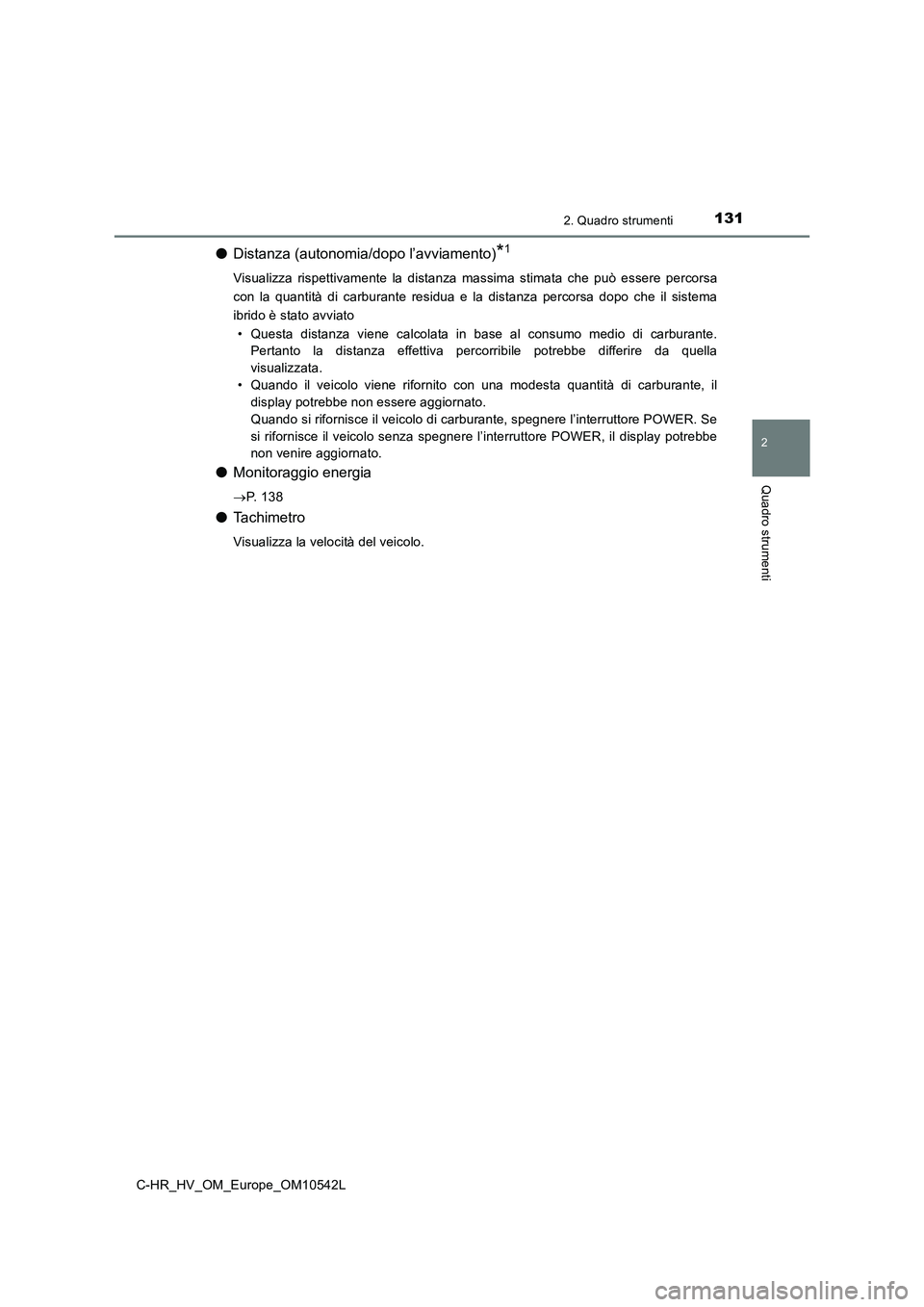

●Distanza (autonomia/dopo l’avviamento)*1
Visualizza rispettivamente la distanza massima stimata che può essere percorsa
con la quantità di carburante residua e la distanza percorsa dopo che il sistema
ibrido è stato avviato
• Questa distanza viene calcolata in base al consumo medio di carburante.
Pertanto la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
• Quando il veicolo viene rifornito con una modesta quantità di carburante, il
display potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante, spegnere l’interruttore POWER. Se
si rifornisce il veicolo senza spegnere l’interruttore POWER, il display potrebbe
non venire aggiornato.
● Monitoraggio energia
P. 1 3 8
●Ta c h i m e t r o
Visualizza la velocità del veicolo.

1322. Quadro strumenti
C-HR_HV_OM_Europe_OM10542L
●Avvertimento stabilizzatore (se presente)
Rileva lo spostamento del veicolo all’interno della corsia, spesso associato con una
diminuzione del livello di attenzione del guidatore, e segnala il calo di attenzione su
un display a barre.
Tanto più piccola è la barra, maggiore è la necessità di riposo del guidatore.
Il display è parte del sistema LDA (avviso di allontanamento dalla corsia con
controllo dello sterzo). Il display si attiva quando si verificano le condizioni di
attivazione dell’avvertimento stabilizzatore del veicolo. ( P. 292)
●Display spento
Viene visualizzata una schermata vuota.
*1: Può essere registrato nelle Informazioni relative alla guida 1 e 2. (P. 132)
*2: Procedure di azzeramento:
• Selezionare una funzione da azzerare utilizzando gli interruttori di comando e
tenere premuto per azzerare.
• Se è possibile azzerare più di una funzione, affianco a ciascuna di esse sarà
visualizzata una casella di controllo.
Le impostazioni delle seguenti voci possono essere modificate, fare
riferimento a P. 679.
Per le funzioni che possono essere attivate o disattivate, la funzione passa da
attiva a non attiva tutte le volte che viene premuto il pulsante .
● LDA (avviso di allontanamento dalla corsia) (P. 289)*1
Selezionare per configurare le seguenti voci.
• Attivazione/disattivazione Steering Assist
• Sensibilità avviso
• Attivazione/disattivazione avvertimento stabilizzatore
• Sensibilità sbandamento
● PCS (Sistema di sicurezza pre-crash) (P. 274)*1
Selezionare per configurare le seguenti voci.
• Attivazione/disattivazione PCS
• Sensibilità PCS
Display delle impostazioni

1332. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10542L

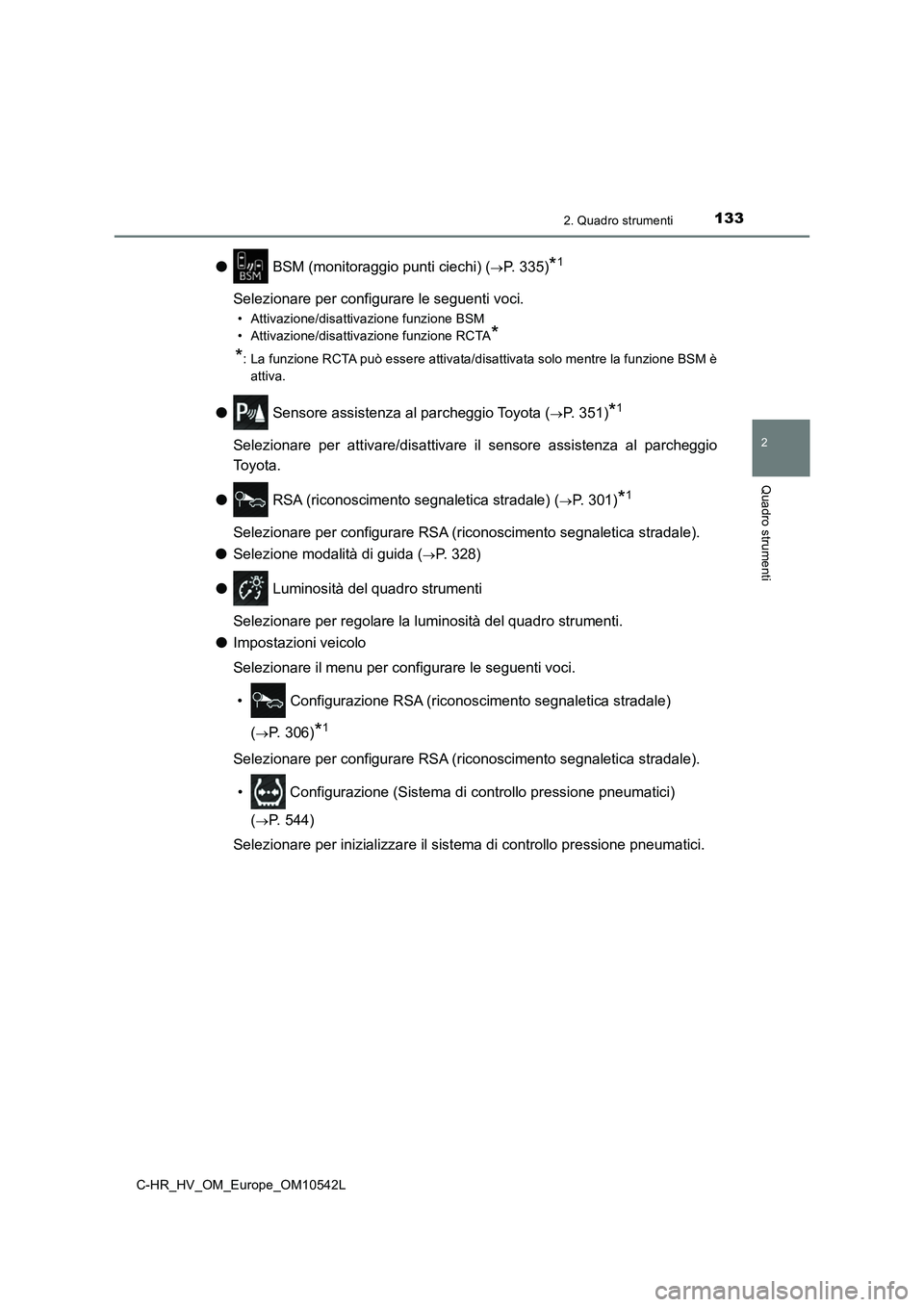

● BSM (monitoraggio punti ciechi) (P. 335)*1
Selezionare per configurare le seguenti voci.
• Attivazione/disattivazione funzione BSM
• Attivazione/disattivazione funzione RCTA*
*: La funzione RCTA può essere attivata/disattivata solo mentre la funzione BSM è
attiva.
● Sensore assistenza al parcheggio Toyota (P. 351)*1
Selezionare per attivare/disattivare il sensore assistenza al parcheggio
To y o t a .
● RSA (riconoscimento segnaletica stradale) (P. 301)*1
Selezionare per configurare RSA (riconoscimento segnaletica stradale).
● Selezione modalità di guida (P. 328)
● Luminosità del quadro strumenti
Selezionare per regolare la luminosità del quadro strumenti.
● Impostazioni veicolo
Selezionare il menu per configurare le seguenti voci.
• Configurazione RSA (riconoscimento segnaletica stradale)
(P. 306)*1
Selezionare per configurare RSA (r iconoscimento segnaletica stradale).
• Configurazione (Sistema di controllo pressione pneumatici)
(P. 544)
Selezionare per inizializzare il sist ema di controllo pressione pneumatici.

1342. Quadro strumenti
C-HR_HV_OM_Europe_OM10542L
●Impostazioni del misuratore
Selezionare il menu per configurare le seguenti voci.
•Lingua
Selezionare per cambiare la lingua di visualizzazione.
•Unità
Selezionare per modificare l’unità di misura del consumo di carburante.
• Configurazione (indicatore EV)
Selezionare per attivare/disattivare l’indicatore EV.
• Informazioni relative alla guida 1 e 2
Selezionare per scegliere fino a 2 voci da visualizzare sulla schermata
Informazioni relative alla guida, è possibile impostare fino a 2 schermate
Informazioni relative alla guida.
• Display Pop-up
Selezionare per attivare/disattivare i display pop-up*2 che potrebbero comparire
in alcune situazioni.
• Impostazioni predefinite
Le impostazioni del misuratore registrate o modificate saranno eliminate oppure
riportate alle rispettive condizioni predefinite.
*1: Se presente
*2: Display delle indicazioni di percorso del sistema di navigazione (se presente) e
display delle chiamate in arrivo del sistema vivavoce (se presente).

1352. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10542L
■Display Pop-up
In alcune situazioni, come ad esempio quando viene azionato un interruttore, sul
display multifunzione viene temporaneamente visualizzato un display Pop-up.
La funzione di visualizzazione pop-up può essere attivata/disattivata.
■ Cancellazione automatica display di impostazione
Nelle seguenti situazioni, il display di impostazione nel quale è possibile modificare le
impostazioni mediante l’interruttore di comando sarà disattivato automaticamente.
● Se compare un messaggio di avvertimento mentre è visualizzato il display di
impostazione
● Quando il veicolo inizia a muoversi mentre è visualizzato il display di impostazione
■ Display a cristalli liquidi
Potrebbero apparire punti piccoli o chiari sul display. Il fenomeno è caratteristico dei
display a cristalli liquidi ed il display può continuare ad essere utilizzato senza alcun
problema.
■ Quando si scollegano e ricollegano i morsetti della batteria a 12 volt
Le informazioni di guida saranno resettate.

1362. Quadro strumenti
C-HR_HV_OM_Europe_OM10542L

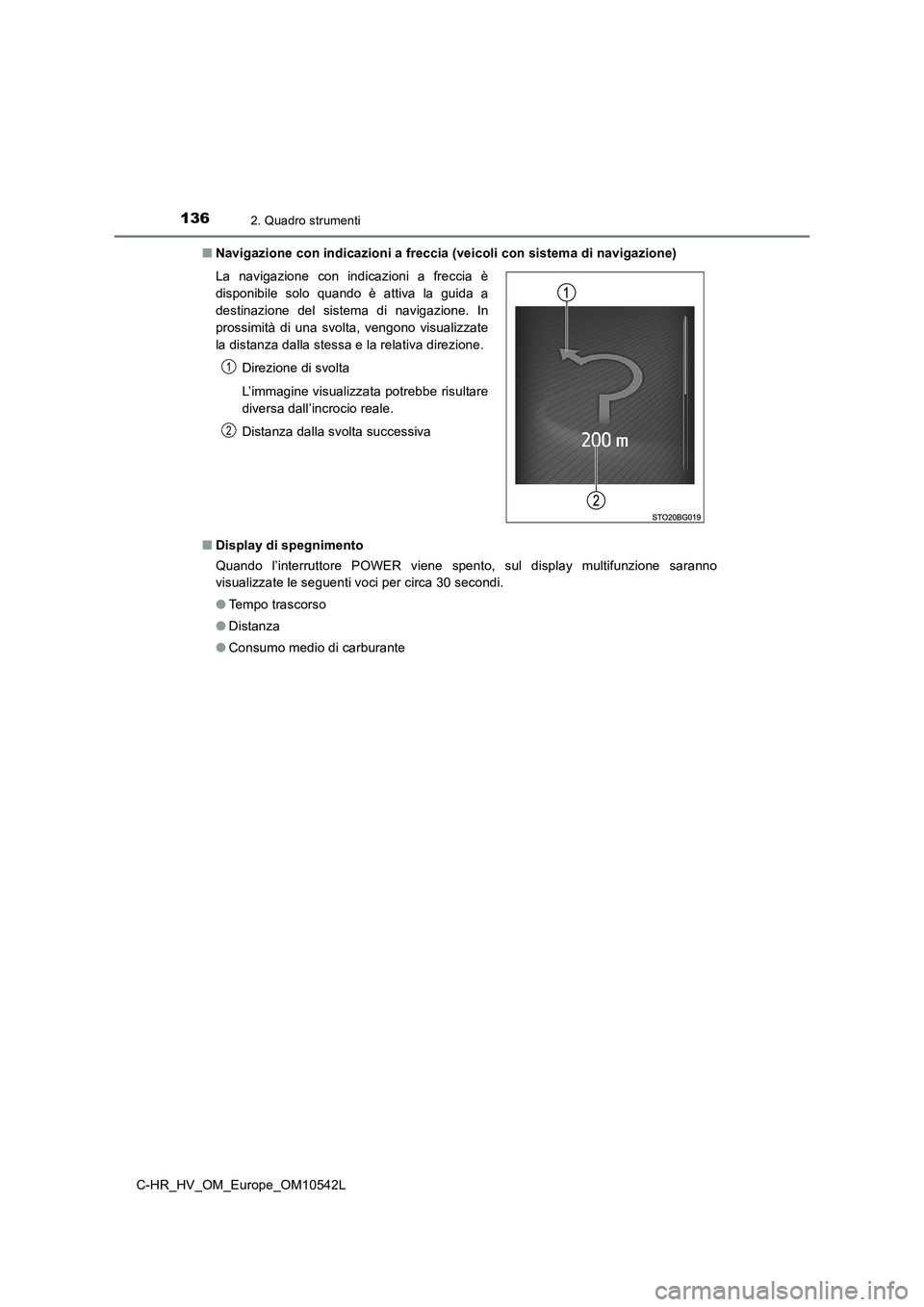

■ Navigazione con indicazioni a freccia (veicoli con sistema di navigazione)
■ Display di spegnimento
Quando l’interruttore POWER viene spento, sul display multifunzione saranno
visualizzate le seguenti voci per circa 30 secondi.
● Tempo trascorso
● Distanza
● Consumo medio di carburante
La navigazione con indicazioni a freccia è
disponibile solo quando è attiva la guida a
destinazione del sistema di navigazione. In
prossimità di una svolta, vengono visualizzate
la distanza dalla stessa e la relativa direzione.
Direzione di svolta
L’immagine visualizzata potrebbe risultare
diversa dall’incrocio reale.
Distanza dalla svolta successiva
1
2

1372. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10542L

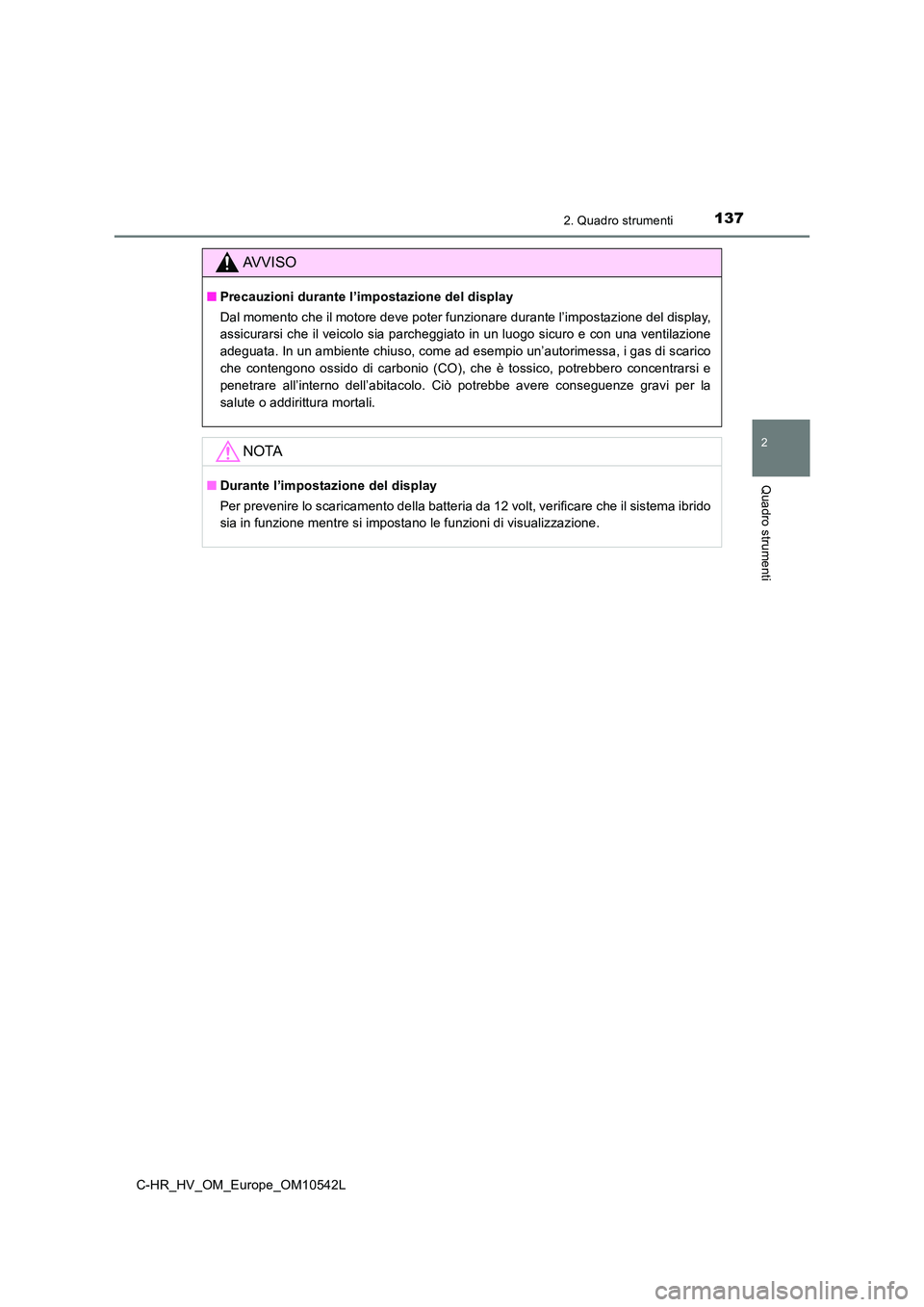

AVVISO
■Precauzioni durante l’impostazione del display
Dal momento che il motore deve poter funzionare durante l’impostazione del display,
assicurarsi che il veicolo sia parcheggiato in un luogo sicuro e con una ventilazione
adeguata. In un ambiente chiuso, come ad esempio un’autorimessa, i gas di scarico
che contengono ossido di carbonio (CO), che è tossico, potrebbero concentrarsi e
penetrare all’interno dell’abitacolo. Ciò potrebbe avere conseguenze gravi per la
salute o addirittura mortali.
NOTA
■ Durante l’impostazione del display
Per prevenire lo scaricamento della batteria da 12 volt, verificare che il sistema ibrido
sia in funzione mentre si impostano le funzioni di visualizzazione.

1382. Quadro strumenti
C-HR_HV_OM_Europe_OM10542L

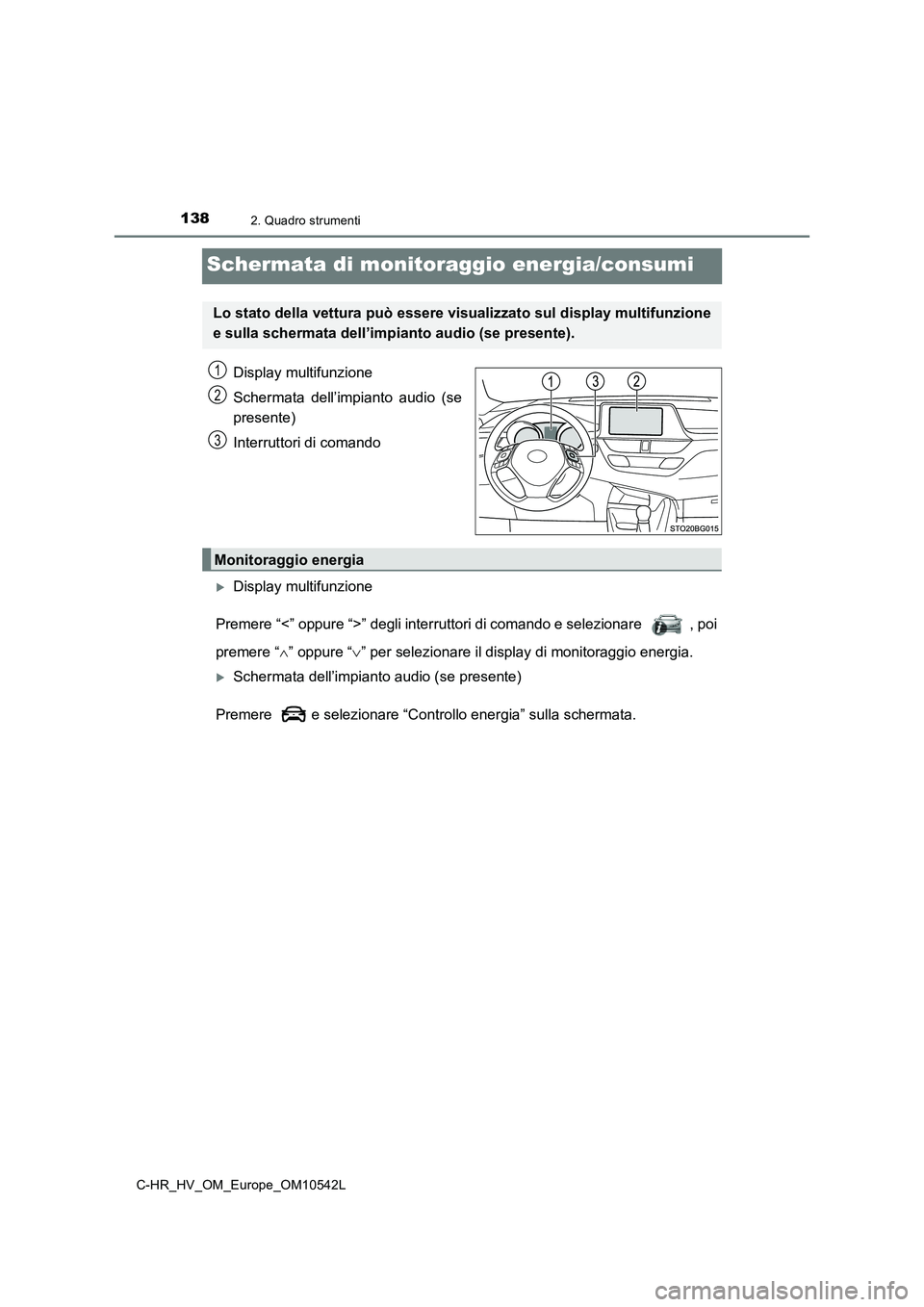

Schermata di monitoraggio energia/consumi
Display multifunzione
Schermata dell’impianto audio (se
presente)
Interruttori di comando
Display multifunzione
Premere “<” oppure “>” degli interruttori di comando e selezionare , poi
premere “ ” oppure “” per selezionare il display di monitoraggio energia.
Schermata dell’impianto audio (se presente)
Premere e selezionare “Controllo energia” sulla schermata.
Lo stato della vettura può essere visualizzato sul display multifunzione
e sulla schermata dell’impianto audio (se presente).
1
2
3
Monitoraggio energia

1392. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10542L

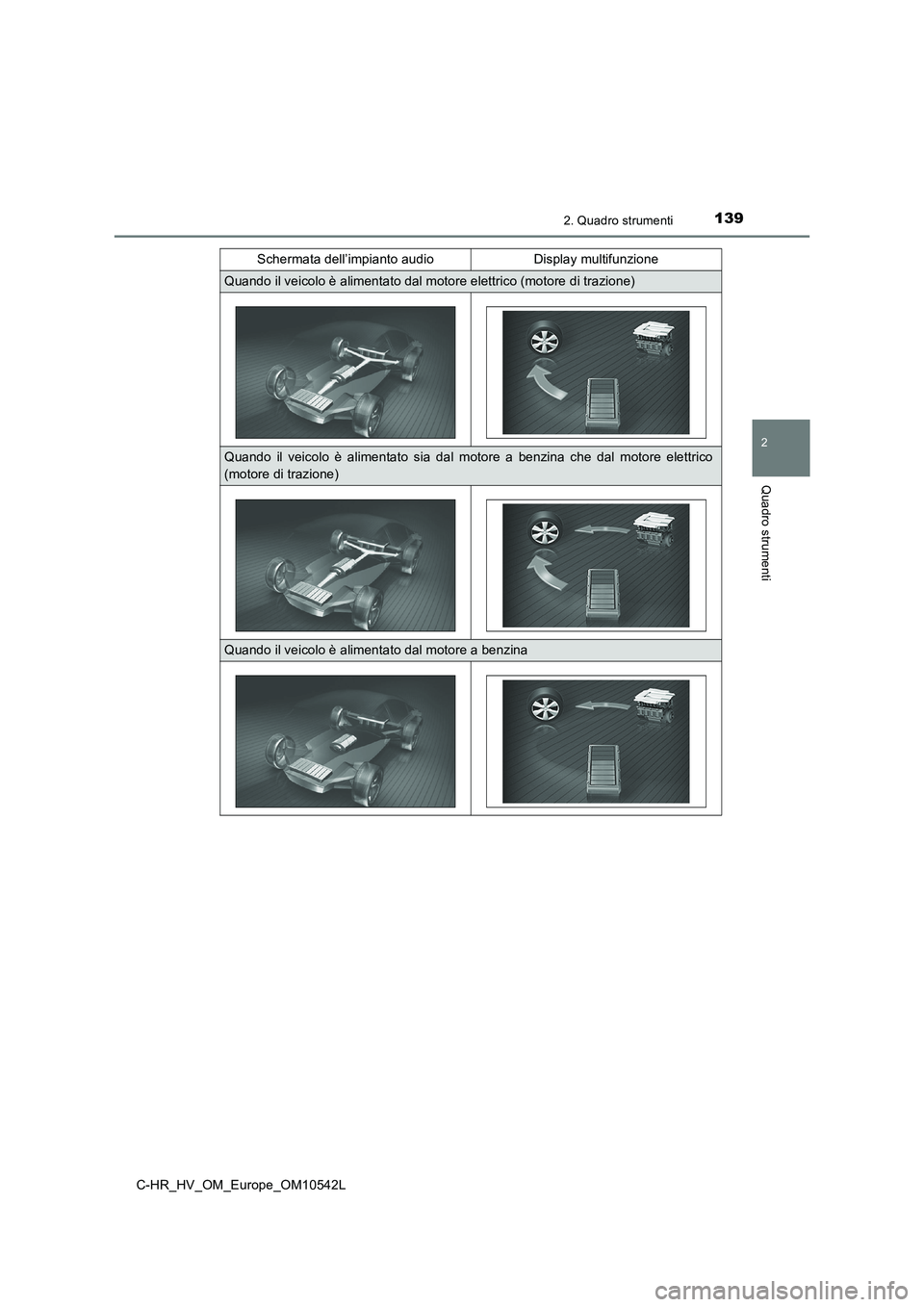

Schermata dell’impianto audio Display multifunzione
Quando il veicolo è alimentato dal motore elettrico (motore di trazione)
Quando il veicolo è alimentato sia dal motore a benzina che dal motore elettrico
(motore di trazione)
Quando il veicolo è alimentato dal motore a benzina

1402. Quadro strumenti
C-HR_HV_OM_Europe_OM10542L

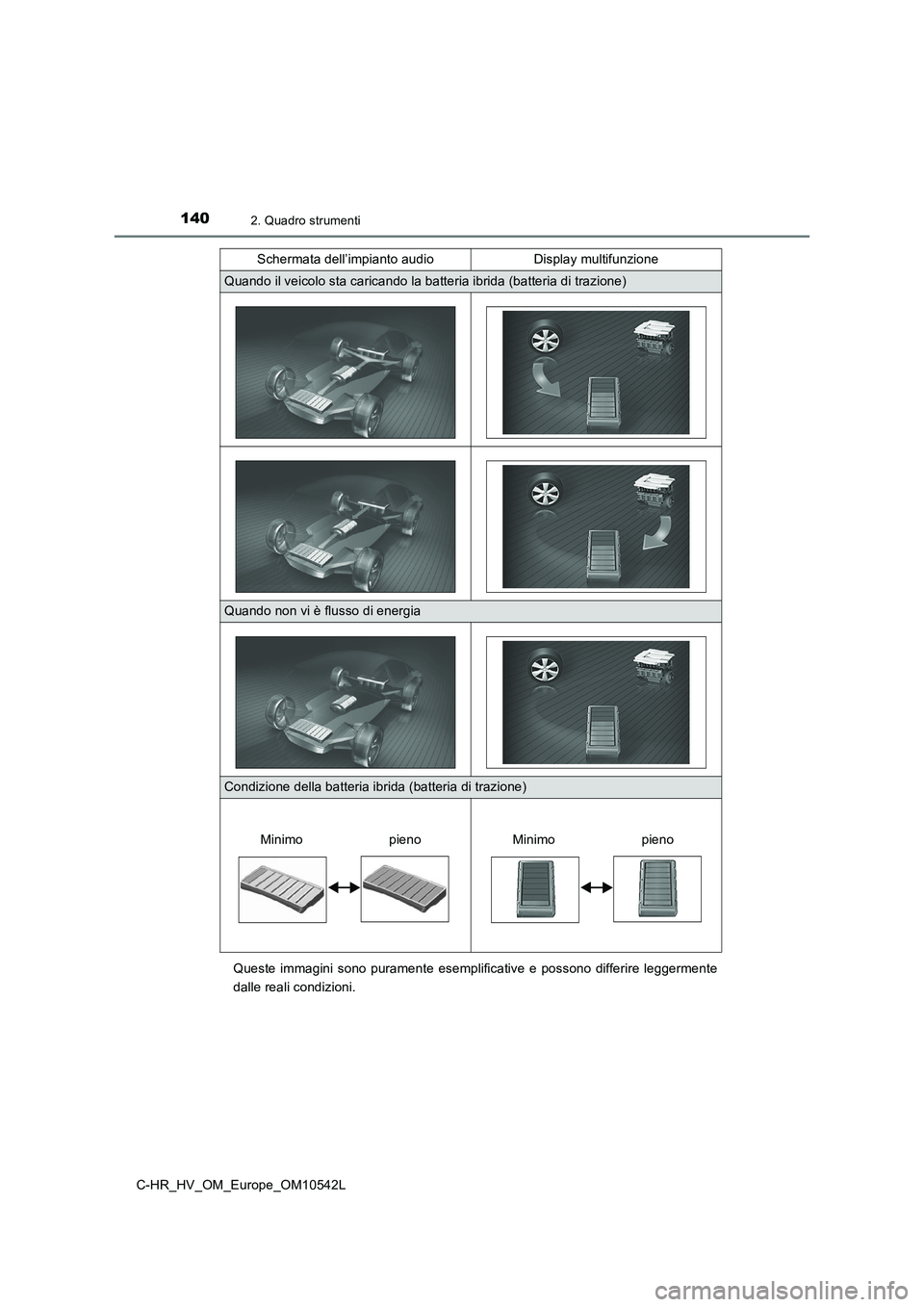

Queste immagini sono puramente esemplificative e possono differire leggermente
dalle reali condizioni.
Quando il veicolo sta caricando la batteria ibrida (batteria di trazione)
Quando non vi è flusso di energia
Condizione della batteria ibrida (batteria di trazione)
Schermata dell’impianto audio Display multifunzione
Minimo pienoMinimo pieno
