TOYOTA C_HR HYBRID 2016 Manuale duso (in Italian)

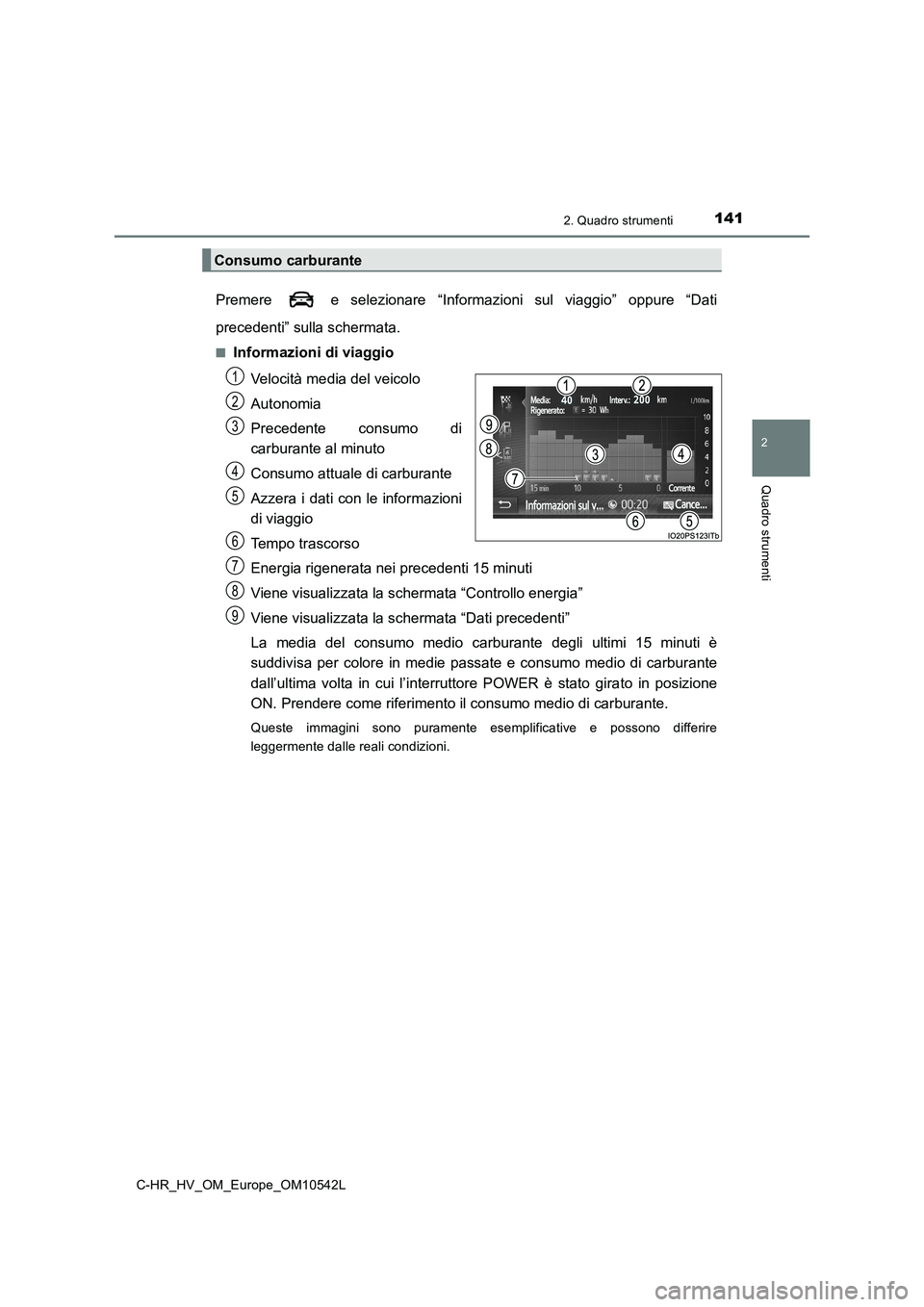

1412. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10542L
Premere e selezionare “Informazioni sul viaggio” oppure “Dati
precedenti” sulla schermata.
■Informazioni di viaggio
Velocità media del veicolo
Autonomia
Precedente consumo di
carburante al minuto
Consumo attuale di carburante
Azzera i dati con le informazioni
di viaggio
Tempo trascorso
Energia rigenerata nei precedenti 15 minuti
Viene visualizzata la schermata “Controllo energia”
Viene visualizzata la schermata “Dati precedenti”
La media del consumo medio carburante degli ultimi 15 minuti è
suddivisa per colore in medie passate e consumo medio di carburante
dall’ultima volta in cui l’interruttore POWER è stato girato in posizione
ON. Prendere come riferimento il consumo medio di carburante.
Queste immagini sono puramente esemplificative e possono differire
leggermente dalle reali condizioni.
Consumo carburante
1
2
3
4
5
6
7
8
9

1422. Quadro strumenti
C-HR_HV_OM_Europe_OM10542L

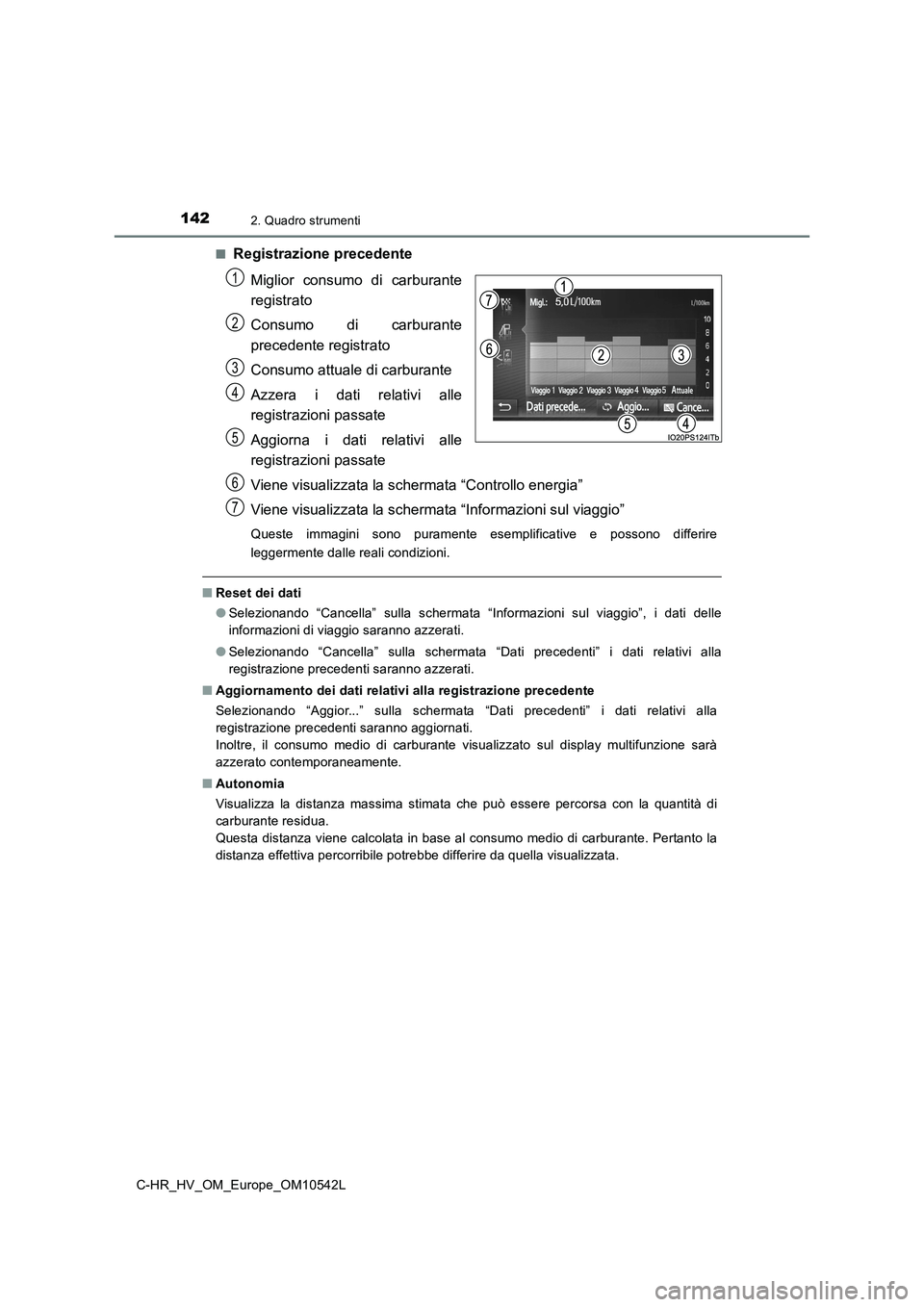

■Registrazione precedente
Miglior consumo di carburante
registrato
Consumo di carburante
precedente registrato
Consumo attuale di carburante
Azzera i dati relativi alle
registrazioni passate
Aggiorna i dati relativi alle
registrazioni passate
Viene visualizzata la schermata “Controllo energia”
Viene visualizzata la schermata “Informazioni sul viaggio”
Queste immagini sono puramente esemplificative e possono differire
leggermente dalle reali condizioni.
■ Reset dei dati
● Selezionando “Cancella” sulla schermata “Informazioni sul viaggio”, i dati delle
informazioni di viaggio saranno azzerati.
● Selezionando “Cancella” sulla schermata “Dati precedenti” i dati relativi alla
registrazione precedenti saranno azzerati.
■ Aggiornamento dei dati relativi alla registrazione precedente
Selezionando “Aggior...” sulla schermata “Dati precedenti” i dati relativi alla
registrazione precedenti saranno aggiornati.
Inoltre, il consumo medio di carburante visualizzato sul display multifunzione sarà
azzerato contemporaneamente.
■ Autonomia
Visualizza la distanza massima stimata che può essere percorsa con la quantità di
carburante residua.
Questa distanza viene calcolata in base al consumo medio di carburante. Pertanto la
distanza effettiva percorribile potrebbe differire da quella visualizzata.
1
2
3
4
5
6
7

143
3
Funzionamento di
ciascun componente
C-HR_HV_OM_Europe_OM10542L
3-1. Informazioni sulle chiavi
Chiavi ...................................... 144
3-2. Apertura, chiusura e
bloccaggio delle porte
Porte laterali ............................ 149
Portellone posteriore ............... 157
Sistema di entrata e
avviamento intelligente ......... 163
3-3. Regolazione dei sedili
Sedili anteriori ......................... 178
Sedili posteriori........................ 180
Poggiatesta ............................. 182
3-4. Regolazione del volante
e degli specchietti
Volante .................................... 186
Specchietto retrovisore
interno ................................... 188
Specchietti retrovisori
esterni ................................... 190
3-5. Apertura e chiusura dei
finestrini
Alzacristalli elettrici .................. 193

1443-1. Informazioni sulle chiavi
C-HR_HV_OM_Europe_OM10542L

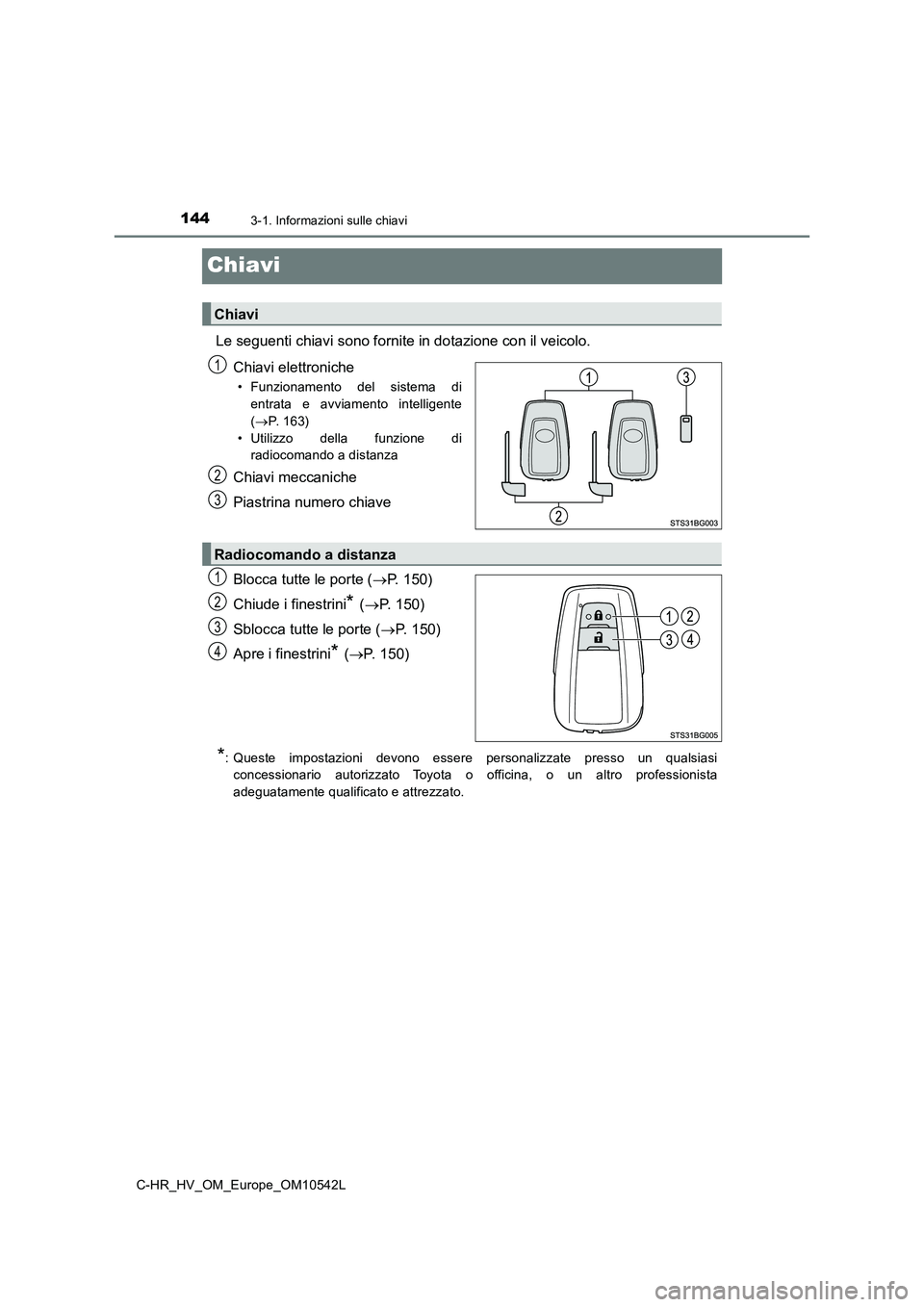

Chiavi
Le seguenti chiavi sono fornite in dotazione con il veicolo.
Chiavi elettroniche
• Funzionamento del sistema di
entrata e avviamento intelligente
( P. 1 6 3 )
• Utilizzo della funzione di
radiocomando a distanza
Chiavi meccaniche
Piastrina numero chiave
Blocca tutte le porte ( P. 150)
Chiude i finestrini* ( P. 150)
Sblocca tutte le porte ( P. 150)
Apre i finestrini* ( P. 150)
*: Queste impostazioni devono essere personalizzate presso un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Chiavi
1
2
3
Radiocomando a distanza
1
2
3
4

1453-1. Informazioni sulle chiavi
3
Funzionamento di ciascun componente
C-HR_HV_OM_Europe_OM10542L
Per estrarre la chiave meccanica, far
scorrere la leva di sbloccaggio e
rimuovere la chiave.
La chiave meccanica può essere
inserita in una sola direzione, in quanto
scanalata su un solo lato. Se non è
possibile inserire la chiave nel cilindro
della serratura, girarla dall’altra parte e
ritentare.
Dopo aver usato la chiave meccanica, riporla nella chiave elettronica. Tenere
sempre la chiave meccanica insieme a quella elettronica. Se la batteria della chiave
elettronica è scarica o se la funzione di entrata non opera correttamente, sarà
necessario utilizzare la chiave meccanica. ( P. 648)
■Se si perdono le chiavi meccaniche
Nuove chiavi originali meccaniche Toyota possono essere fornite da qualsiasi
concessionario autorizzato Toyota o officina, o da un altro professionista
adeguatamente qualificato e attrezzato, usando la chiave meccanica di riserva e
ricorrendo all’identificativo stampigliato sulla piastrina numero chiave. Conservare la
piastrina in un luogo sicuro, per esempio nel portafoglio; non lasciarla all’interno del
veicolo.
■ Durante i viaggi in aereo
Quando si porta con sé una chiave elettronica in aereo, accertarsi di non premere
alcun pulsante della chiave stessa mentre ci si trova all’interno della cabina
dell’aeromobile. Se tenete una chiave elettronica nella borsa, ecc. accertatevi che i
pulsanti non vengano premuti inavvertitamente. La pressione di un pulsante della
chiave elettronica potrebbe provocare l’emissione di onde radio che potrebbero
interferire con il funzionamento dell’aereo.
■ Condizioni che possono compromettere il funzionamento del sistema di entrata
e avviamento intelligente
 P. 1 6 6
Utilizzo della chiave meccanica

1463-1. Informazioni sulle chiavi
C-HR_HV_OM_Europe_OM10542L

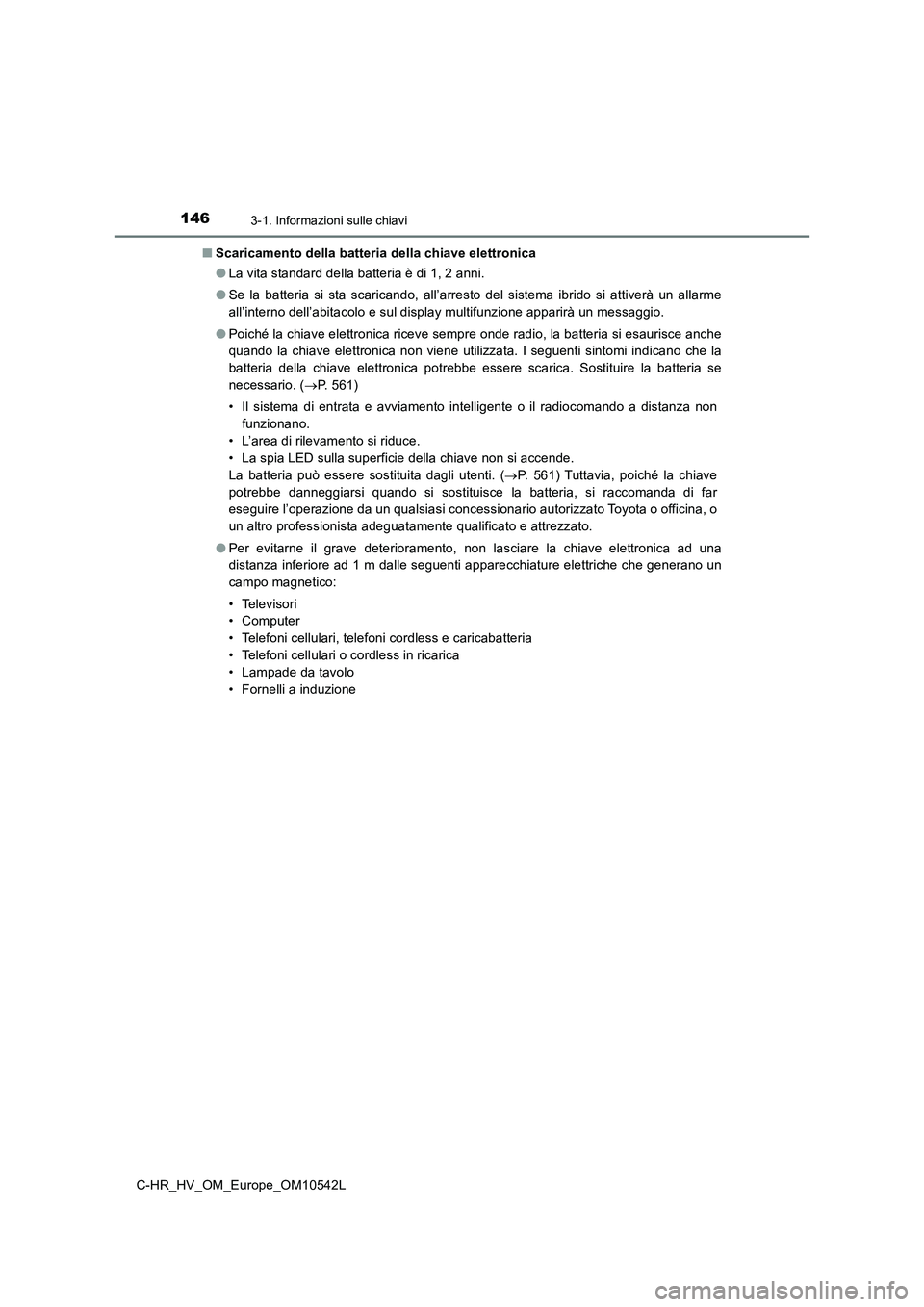

■ Scaricamento della batteria della chiave elettronica
● La vita standard della batteria è di 1, 2 anni.
● Se la batteria si sta scaricando, all’arresto del sistema ibrido si attiverà un allarme
all’interno dell’abitacolo e sul display multifunzione apparirà un messaggio.
● Poiché la chiave elettronica riceve sempre onde radio, la batteria si esaurisce anche
quando la chiave elettronica non viene utilizzata. I seguenti sintomi indicano che la
batteria della chiave elettronica potrebbe essere scarica. Sostituire la batteria se
necessario. ( P. 561)
• Il sistema di entrata e avviamento intelligente o il radiocomando a distanza non
funzionano.
• L’area di rilevamento si riduce.
• La spia LED sulla superficie della chiave non si accende.
La batteria può essere sostituita dagli utenti. ( P. 561) Tuttavia, poiché la chiave
potrebbe danneggiarsi quando si sostituisce la batteria, si raccomanda di far
eseguire l’operazione da un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
● Per evitarne il grave deterioramento, non lasciare la chiave elettronica ad una
distanza inferiore ad 1 m dalle seguenti apparecchiature elettriche che generano un
campo magnetico:
• Televisori
•Computer
• Telefoni cellulari, telefoni cordless e caricabatteria
• Telefoni cellulari o cordless in ricarica
• Lampade da tavolo
• Fornelli a induzione

1473-1. Informazioni sulle chiavi
3
Funzionamento di ciascun componente
C-HR_HV_OM_Europe_OM10542L
■ Quando la batteria della chiave è completamente scarica
 P. 5 6 1
■ Conferma del numero di chiavi registrate
È possibile confermare il numero di chiavi già registrate nel veicolo. Per informazioni
dettagliate, rivolgersi a un qualsiasi concessionario autorizzato Toyota o officina, o un
altro professionista adeguatamente qualificato e attrezzato.
■ Se si usa una chiave sbagliata
Su alcuni modelli, il cilindro della chiave ruota in modo libero per isolare il meccanismo
interno.
■ Personalizzazione
Le impostazioni (ad es. il sistema di radiocomando a distanza) possono essere
modificate.
(Caratteristiche personalizzabili: P. 679)
■ Certificazione per il radiocomando a distanza
 P. 1 7 0

1483-1. Informazioni sulle chiavi
C-HR_HV_OM_Europe_OM10542L

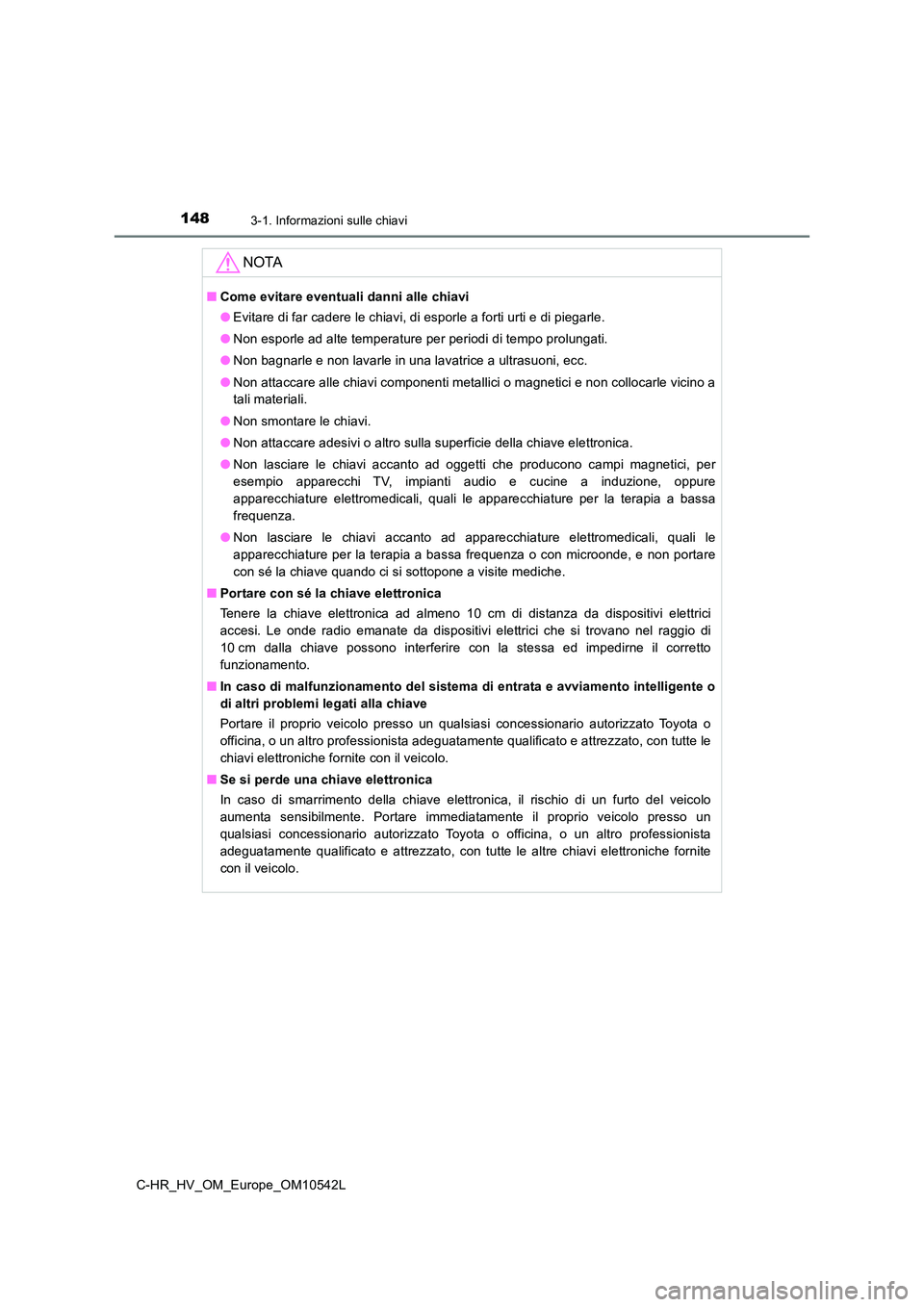

NOTA
■Come evitare eventuali danni alle chiavi
● Evitare di far cadere le chiavi, di esporle a forti urti e di piegarle.
● Non esporle ad alte temperature per periodi di tempo prolungati.
● Non bagnarle e non lavarle in una lavatrice a ultrasuoni, ecc.
● Non attaccare alle chiavi componenti metallici o magnetici e non collocarle vicino a
tali materiali.
● Non smontare le chiavi.
● Non attaccare adesivi o altro sulla superficie della chiave elettronica.
● Non lasciare le chiavi accanto ad oggetti che producono campi magnetici, per
esempio apparecchi TV, impianti audio e cucine a induzione, oppure
apparecchiature elettromedicali, quali le apparecchiature per la terapia a bassa
frequenza.
● Non lasciare le chiavi accanto ad apparecchiature elettromedicali, quali le
apparecchiature per la terapia a bassa frequenza o con microonde, e non portare
con sé la chiave quando ci si sottopone a visite mediche.
■ Portare con sé la chiave elettronica
Tenere la chiave elettronica ad almeno 10 cm di distanza da dispositivi elettrici
accesi. Le onde radio emanate da dispositivi elettrici che si trovano nel raggio di
10 cm dalla chiave possono interferire con la stessa ed impedirne il corretto
funzionamento.
■ In caso di malfunzionamento del sistema di entrata e avviamento intelligente o
di altri problemi legati alla chiave
Portare il proprio veicolo presso un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato, con tutte le
chiavi elettroniche fornite con il veicolo.
■ Se si perde una chiave elettronica
In caso di smarrimento della chiave elettronica, il rischio di un furto del veicolo
aumenta sensibilmente. Portare immediatamente il proprio veicolo presso un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato, con tutte le altre chiavi elettroniche fornite
con il veicolo.

149
3
3-2. Apertura, chiusura e bloccaggio delle porte
Funzionamento di ciascun componente
C-HR_HV_OM_Europe_OM10542L

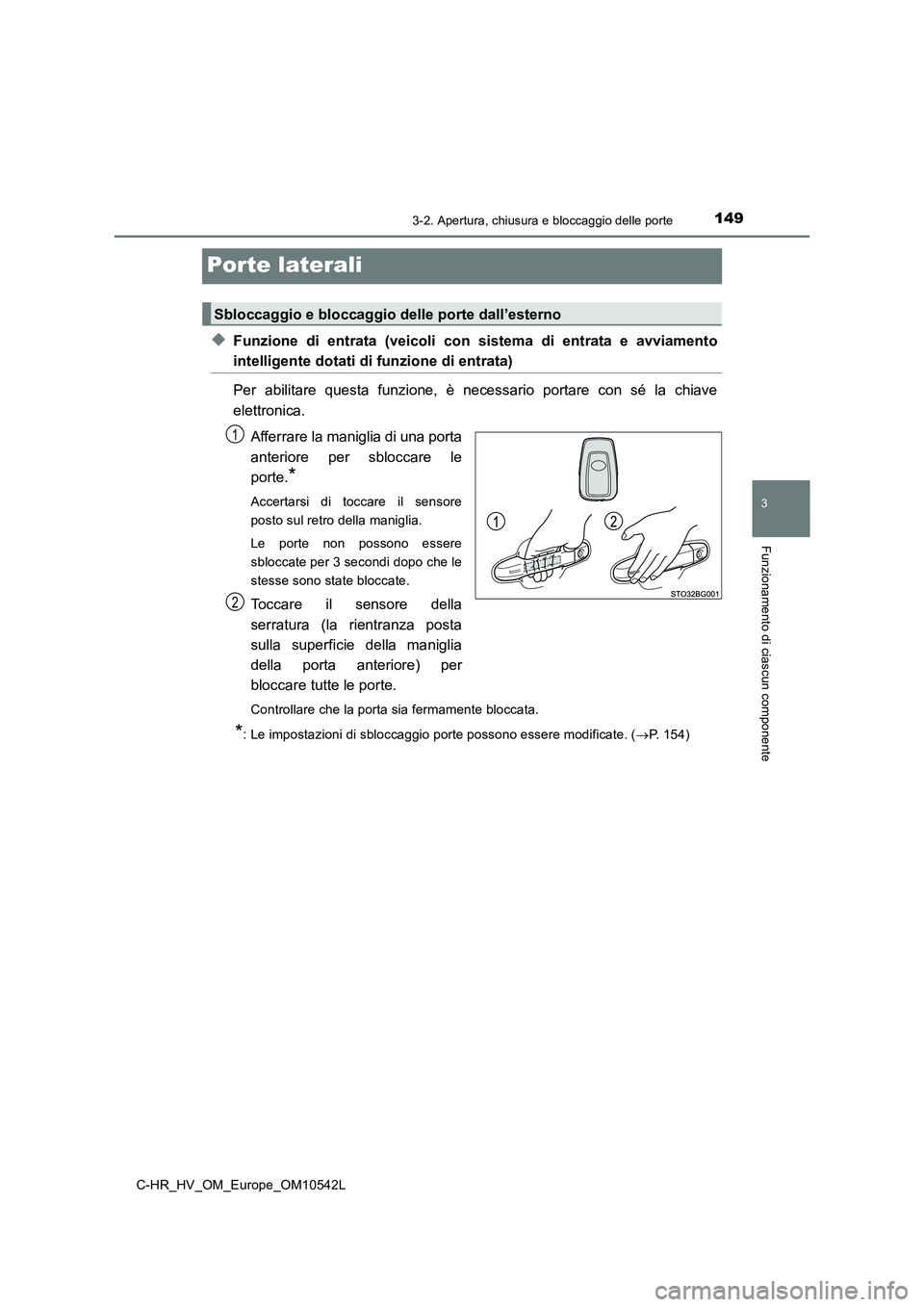

Porte laterali
◆Funzione di entrata (veicoli con sistema di entrata e avviamento
intelligente dotati di funzione di entrata)
Per abilitare questa funzione, è necessario portare con sé la chiave
elettronica.
Afferrare la maniglia di una porta
anteriore per sbloccare le
porte.*
Accertarsi di toccare il sensore
posto sul retro della maniglia.
Le porte non possono essere
sbloccate per 3 secondi dopo che le
stesse sono state bloccate.
Toccare il sensore della
serratura (la rientranza posta
sulla superficie della maniglia
della porta anteriore) per
bloccare tutte le porte.
Controllare che la porta sia fermamente bloccata.
*: Le impostazioni di sbloccaggio porte possono essere modificate. ( P. 154)
Sbloccaggio e bloccaggio delle porte dall’esterno
1
2

1503-2. Apertura, chiusura e bloccaggio delle porte
C-HR_HV_OM_Europe_OM10542L

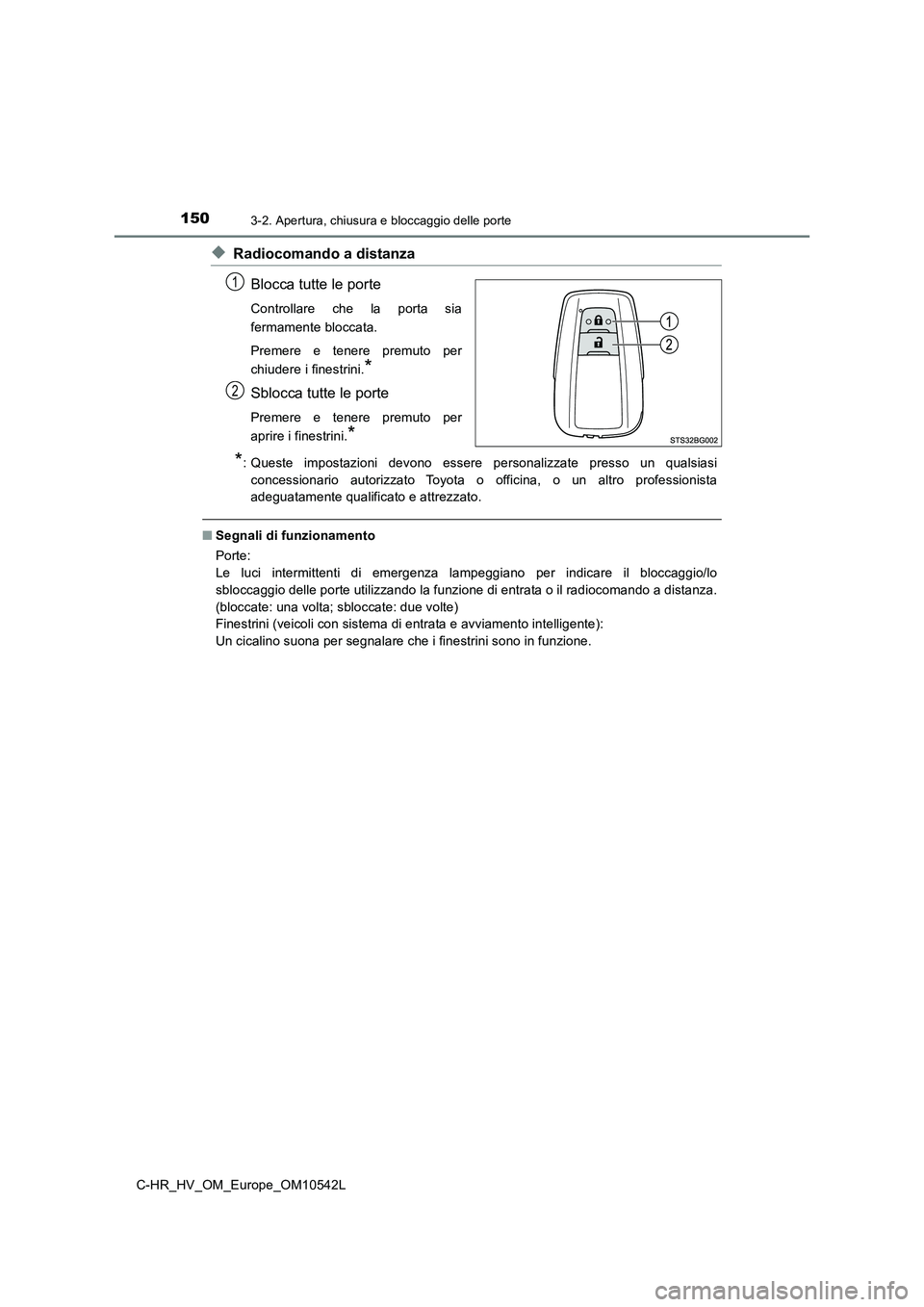

◆Radiocomando a distanza
Blocca tutte le porte
Controllare che la porta sia
fermamente bloccata.
Premere e tenere premuto per
chiudere i finestrini.*
Sblocca tutte le porte
Premere e tenere premuto per
aprire i finestrini.*
*: Queste impostazioni devono essere personalizzate presso un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Segnali di funzionamento
Porte:
Le luci intermittenti di emergenza lampeggiano per indicare il bloccaggio/lo
sbloccaggio delle porte utilizzando la funzione di entrata o il radiocomando a distanza.
(bloccate: una volta; sbloccate: due volte)
Finestrini (veicoli con sistema di entrata e avviamento intelligente):
Un cicalino suona per segnalare che i finestrini sono in funzione.
1
2
