TOYOTA C_HR HYBRID 2016 Omistajan Käsikirja (in Finnish)

711-2. Lasten turvallisuus
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10538FI
VAROITUS
nKun asennat lasten turvalaitetta
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot.
l Älä anna lasten leikkiä turvavyöllä. Jos turvavyö kietoutuu lapsen kaulan
ympärille, se voi johtaa lapsen kuristumiseen tai muihin vakaviin mah\
dolli-
sesti kuolemaan johtaviin henkilövahinkoihin. Tällaisessa tilanteessa, jos
lukituslaitettakaan ei saada vapautettua, leikkaa turvavyö poikki saksilla.
l Varmista, että turvavyö ja solki ovat kunnolla lukittuneet ja että turvavyö ei
ole kiertynyt.
l Heiluta lasten turvalaitetta vasemmalle ja oikealle sekä eteen- ja taakse-
päin varmistuaksesi sen kunnollisesta kiinnittymisestä.
l Älä säädä istuimen asentoa lasten turvalaitteen kiinnittämisen jälkeen.
l Kun kiinnität lapsen koroketyynyn kanssa turvavyöllä varmista, \
että olka-
vyö kulkee lapsen hartian keskiosan yli. Vyö ei saa kulkea läheltä kaulaa,
eikä se saa pudota olkapään yli.
l Asenna lasten turvalaite aina sen valmistajan ohjeiden mukaisesti.
OM10538FI.book Page 71 Monday, January 23, 2017 11:23 AM

721-2. Lasten turvallisuus
C-HR_HV_OM_Europe_OM10538FIn

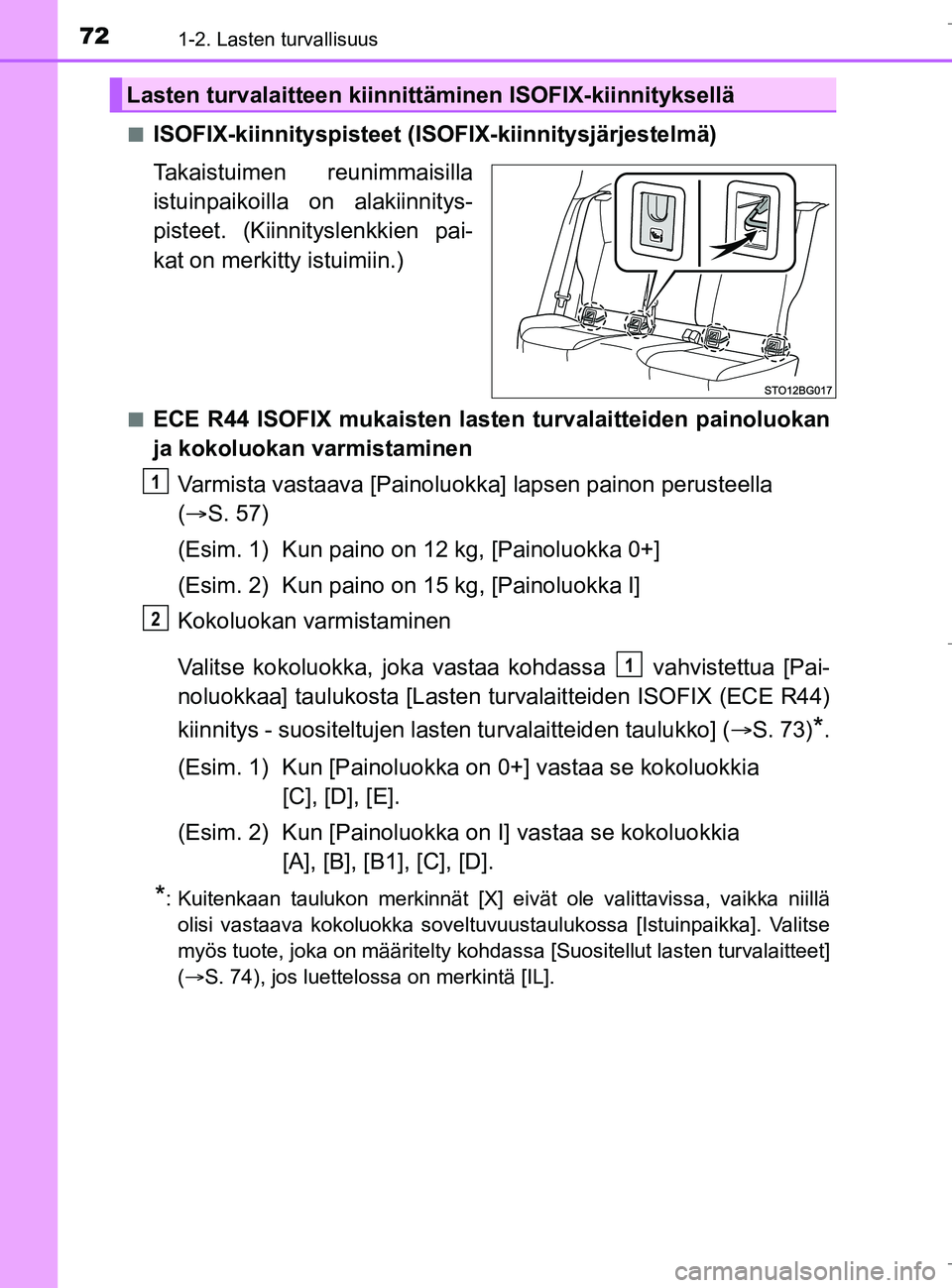

ISOFIX-kiinnityspisteet (ISOFIX-kiinnitysjärjestelmä)
Takaistuimen reunimmaisilla
istuinpaikoilla on alakiinnitys-
pisteet. (Kiinnityslenkkien pai-
kat on merkitty istuimiin.)
nECE R44 ISOFIX mukaisten lasten turvalaitteiden painoluokan
ja kokoluokan varmistaminen
Varmista vastaava [Painoluok ka] lapsen painon perusteella
(  S. 57)
(Esim. 1) Kun paino on 12 kg, [Painoluokka 0+]
(Esim. 2) Kun paino on 15 kg, [Painoluokka I]
Kokoluokan varmistaminen
Valitse kokoluokka, joka vastaa kohdassa vahvistettua [Pai-
noluokkaa] taulukosta [Lasten tu rvalaitteiden ISOFIX (ECE R44)
kiinnitys - suositeltujen lasten turvalaitteiden taulukko] (S. 73)
*.
(Esim. 1) Kun [Painoluokka on 0+] vastaa se kokoluokkia [C], [D], [E].
(Esim. 2) Kun [Painoluokka on I] vastaa se kokoluokkia
[A], [B], [B1], [C], [D].
*: Kuitenkaan taulukon merkinnät [X] eivät ole valittavissa, vaikka niillä olisi vastaava kokoluokka soveltuvuustaulukossa [Istuinpaikka]. Valitse
myös tuote, joka on määritelty kohdassa [Suositellut lasten turvalaitteet]
(S. 74), jos luettelossa on merkintä [IL].
Lasten turvalaitteen kiinnittäminen ISOFIX-kiinnityksellä
1
2
1
OM10538FI.book Page 72 Monday, January 23, 2017 11:23 AM

731-2. Lasten turvallisuus
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10538FIn

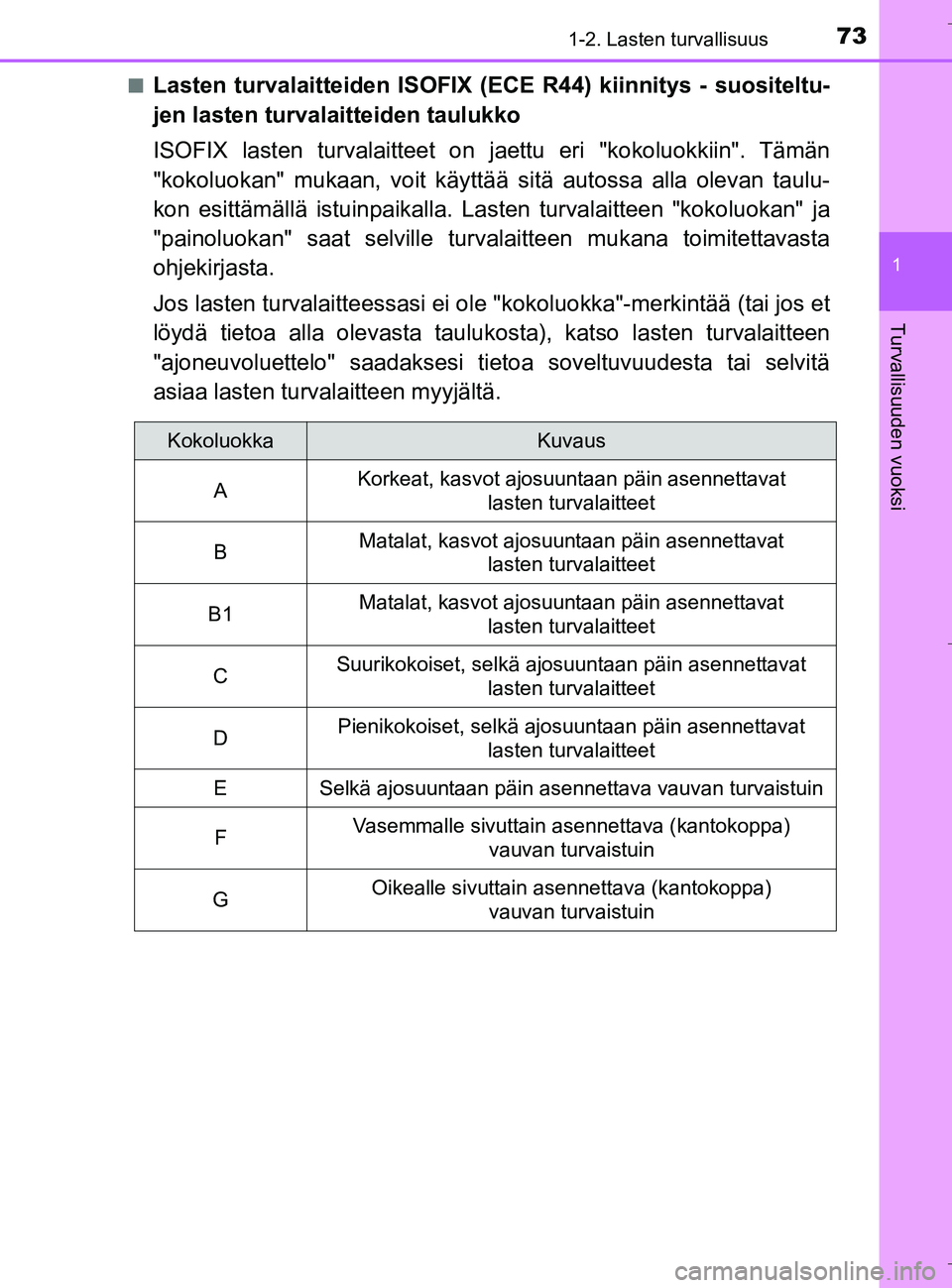

Lasten turvalaitteiden ISOFIX (E
CE R44) kiinnitys - suositeltu-
jen lasten turvalaitteiden taulukko
ISOFIX lasten turvalaitteet on jaettu eri "kokoluokkiin". Tämän
"kokoluokan" mukaan, voit käyttää sitä autossa alla olevan taulu-
kon esittämällä istuinpaikalla. La sten turvalaitteen "kokoluokan" ja
"painoluokan" saat selville turv alaitteen mukana toimitettavasta
ohjekirjasta.
Jos lasten turvalaitteessasi ei ol e "kokoluokka"-merkintää (tai jos et
löydä tietoa alla olevasta tauluk osta), katso lasten turvalaitteen
"ajoneuvoluettelo" saadaksesi tietoa soveltuvuudesta tai selvitä
asiaa lasten turvalaitteen myyjältä.
KokoluokkaKuvaus
A Korkeat, kasvot ajosuuntaan päin asennettavat
lasten turvalaitteet
B Matalat, kasvot ajosuuntaan päin asennettavat
lasten turvalaitteet
B1 Matalat, kasvot ajosuuntaan päin asennettavat
lasten turvalaitteet
C Suurikokoiset, selkä ajosuuntaan päin asennettavat
lasten turvalaitteet
D Pienikokoiset, selkä ajosuuntaan päin asennettavat
lasten turvalaitteet
E Selkä ajosuuntaan päin asennettava vauvan turvaistuin
F Vasemmalle sivuttain asennettava (kantokoppa)
vauvan turvaistuin
G Oikealle sivuttain asennettava (kantokoppa)
vauvan turvaistuin
OM10538FI.book Page 73 Monday, January 23, 2017 11:23 AM

741-2. Lasten turvallisuus
C-HR_HV_OM_Europe_OM10538FI

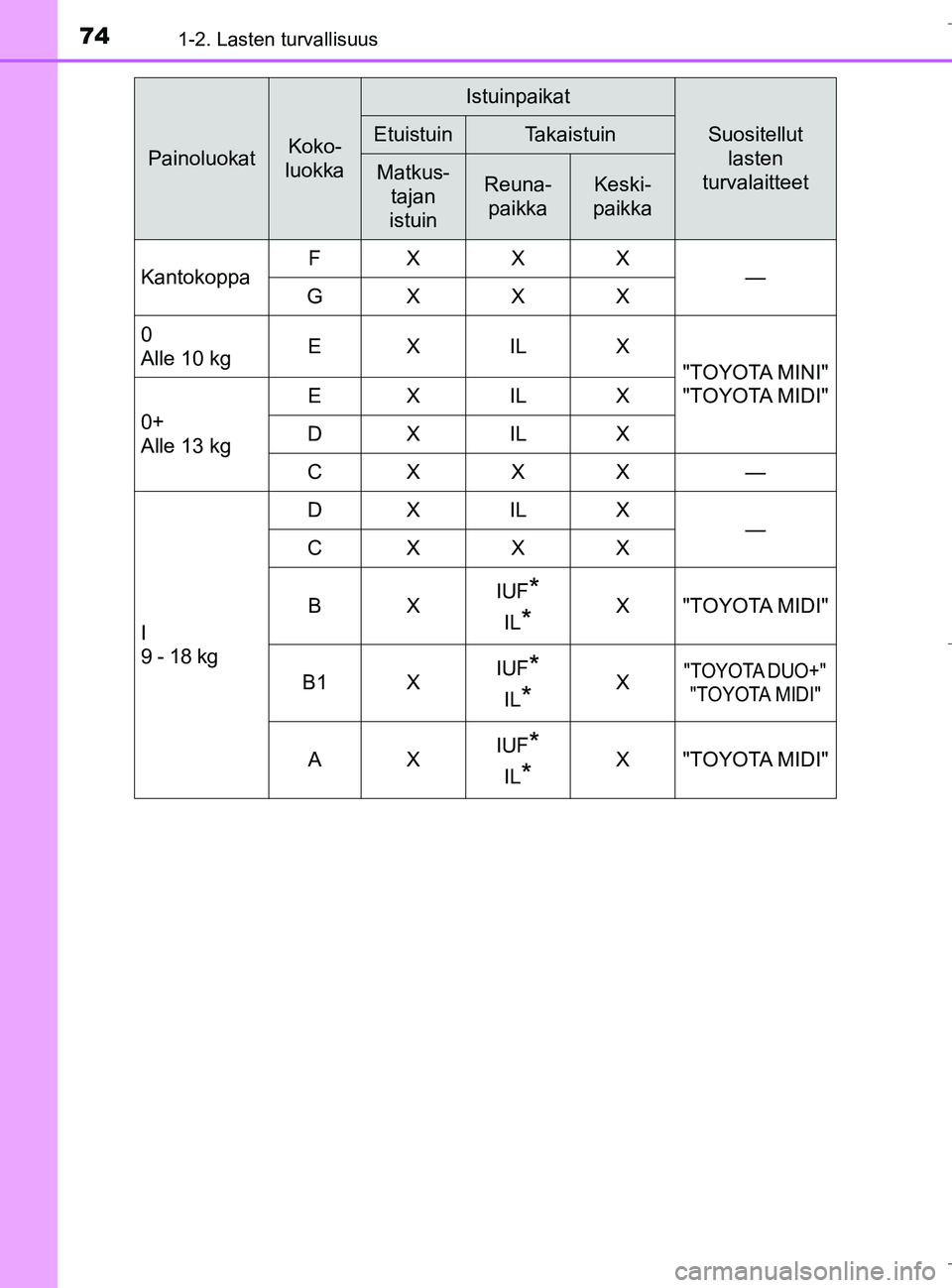

PainoluokatKoko-
luokka
Istuinpaikat
Suositellut lasten
turvalaitteetEtuistuinTakaistuin
Matkus-
tajan
istuinReuna- paikkaKeski-
paikka
Kantokoppa FXXX
—
GXXX
0
Alle 10 kg EX IL X
"TOYOTA MINI"
"TOYOTA MIDI"
0+
Alle 13 kg EX IL X
DX IL X
CXXX —
I
9 - 18 kg DX IL X
—
CXXX
BX IUF
*
IL*X"TOYOTA MIDI"
B1 X IUF
*
IL*X"TOYOTA DUO+"
"TOYOTA MIDI"
AX IUF*
IL*X"TOYOTA MIDI"
OM10538FI.book Page 74 Monday, January 23, 2017 11:23 AM

751-2. Lasten turvallisuus
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10538FI

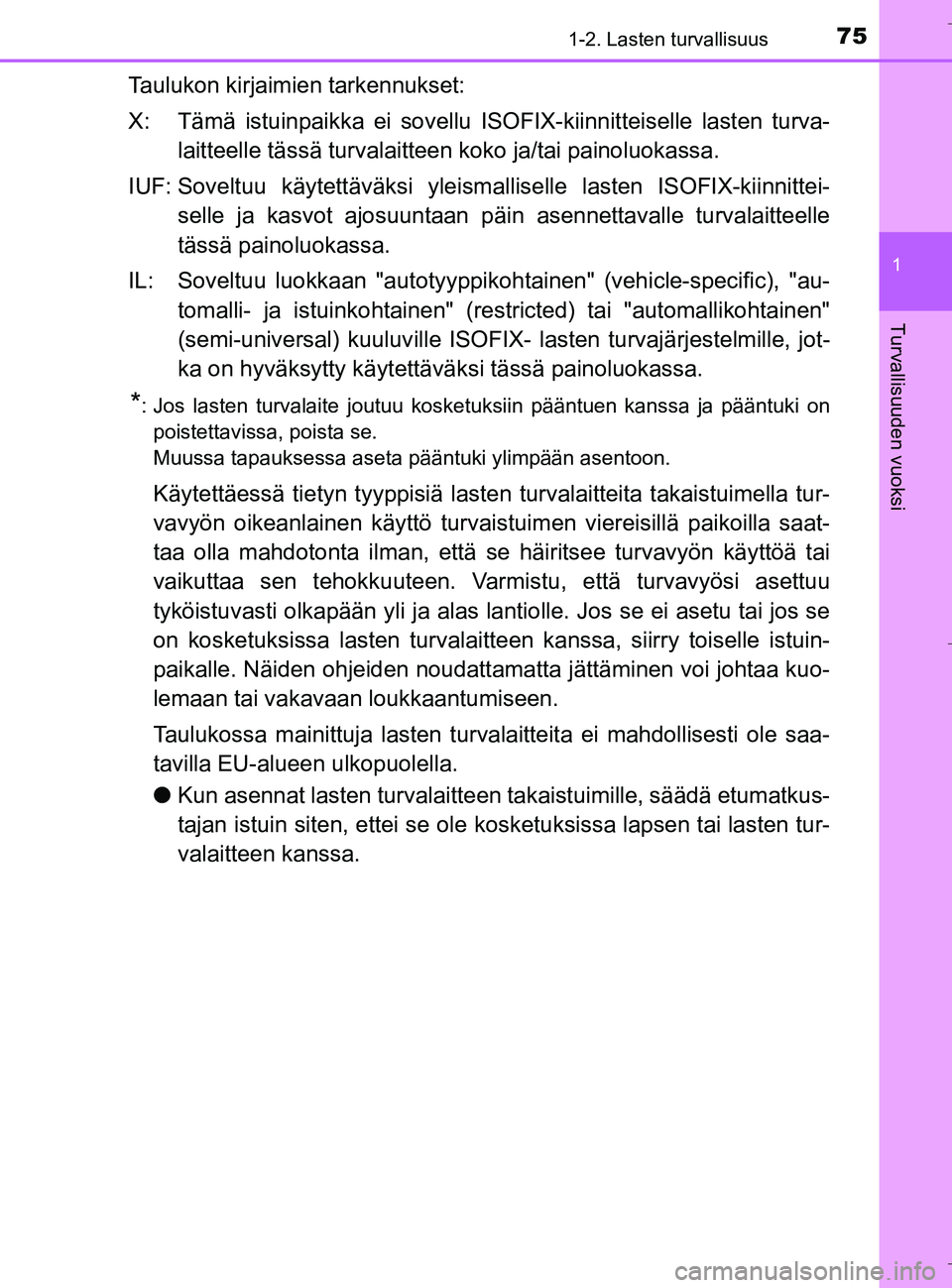

Taulukon kirjaimien tarkennukset:
X: Tämä istuinpaikka ei sovellu ISOFIX-kiinnitteiselle lasten turva-
laitteelle tässä turvalaitteen koko ja/tai painoluokassa.
IUF: Soveltuu käyt ettäväksi yleismalliselle lasten ISOFIX-kiinnittei-
selle ja kasvot ajosuuntaan päin asennettavalle turvalaitteelle
tässä painoluokassa.
IL: Soveltuu luokkaan "a utotyyppikohtainen" (vehicle-specific), "au-
tomalli- ja istuinkohtainen" (res tricted) tai "automallikohtainen"
(semi-universal) kuuluv ille ISOFIX- lasten turvajärjestelmille, jot-
ka on hyväksytty käytettä väksi tässä painoluokassa.
*: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki on
poistettavissa, poista se.
Muussa tapauksessa aseta pääntuki ylimpään asentoon.
Käytettäessä tietyn tyyppisiä lasten turvalaitteita takaistuimella tur-
vavyön oikeanlainen käyttö turvaist uimen viereisillä paikoilla saat-
taa olla mahdotonta ilman, että se häiritsee turvavyön käyttöä tai
vaikuttaa sen tehokkuut een. Varmistu, että turvavyösi asettuu
tyköistuvasti olkapään yli ja alas lantiolle. Jos se ei asetu tai jos se
on kosketuksissa lasten turvalaitte en kanssa, siirry toiselle istuin-
paikalle. Näiden ohjeiden noudattama tta jättäminen voi johtaa kuo-
lemaan tai vakavaan loukkaantumiseen.
Taulukossa mainittuja lasten turvalaitteita ei mahdollisesti ole saa-
tavilla EU-alueen ulkopuolella.
l Kun asennat lasten turv alaitteen takaistuimille, säädä etumatkus-
tajan istuin siten, ettei se ole kosketuksissa lapsen tai lasten tur-
valaitteen kanssa.
OM10538FI.book Page 75 Monday, January 23, 2017 11:23 AM

761-2. Lasten turvallisuus
C-HR_HV_OM_Europe_OM10538FIn

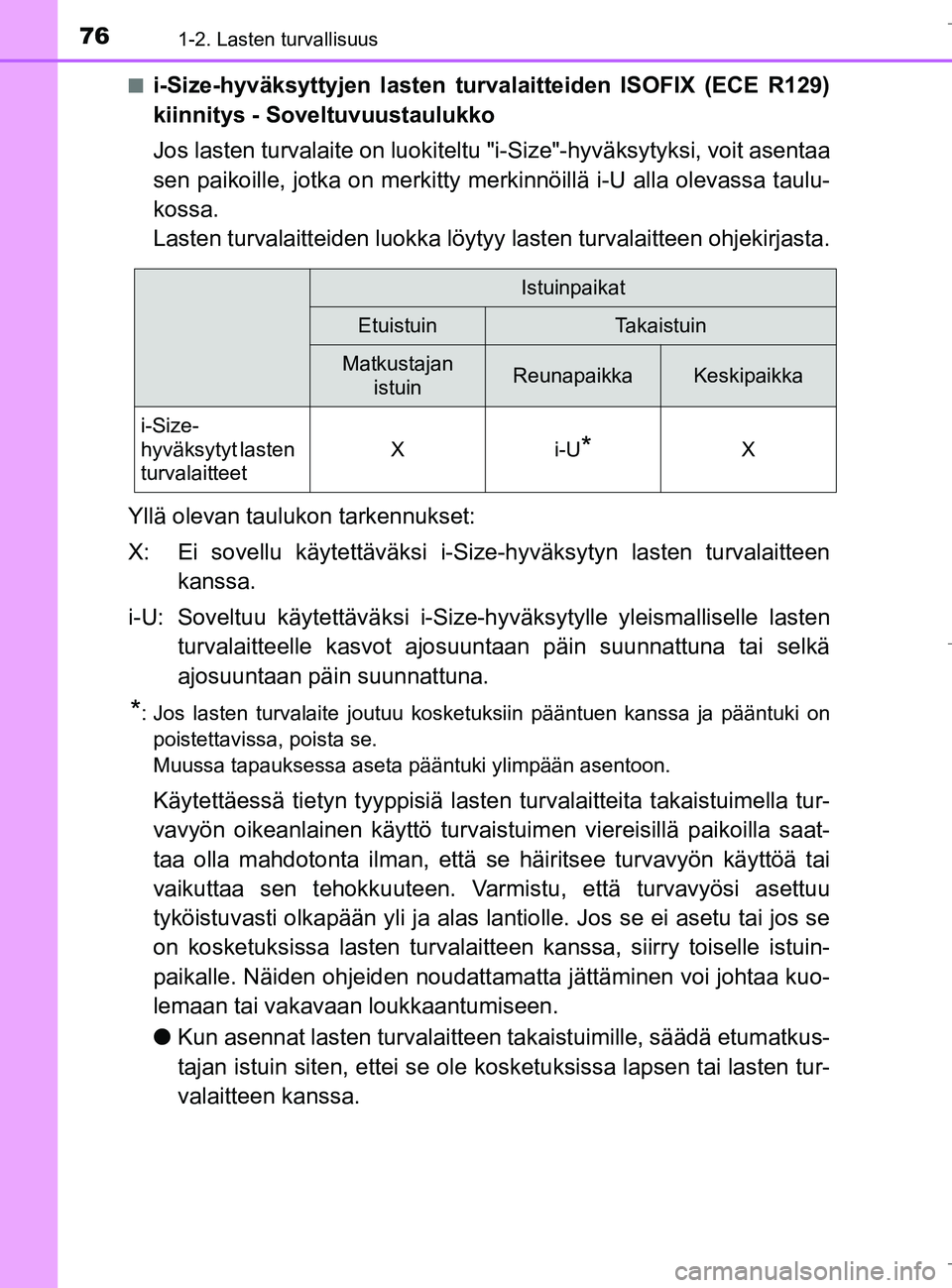

i-Size-hyväksyttyjen lasten turvalaitteiden ISOFIX (ECE R129)
kiinnitys - Soveltuvuustaulukko
Jos lasten turvalaite on luokiteltu
"i-Size"-hyväksytyksi, voit asentaa
sen paikoille, jotka on merkitty merk innöillä i-U alla olevassa taulu-
kossa.
Lasten turvalaitteiden luokka löytyy lasten turvalaitteen ohjekirjasta.
Yllä olevan taulukon tarkennukset:
X: Ei sovellu käytettäväksi i-Size-hyväksytyn lasten turvalaitteen kanssa.
i-U: Soveltuu käytettävä ksi i-Size-hyväksytylle yleismalliselle lasten
turvalaitteelle kasvot ajosuunt aan päin suunnattuna tai selkä
ajosuuntaan päin suunnattuna.
*: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki on poistettavissa, poista se.
Muussa tapauksessa aseta pääntuki ylimpään asentoon.
Käytettäessä tietyn tyyppisiä lasten turvalaitteita takaistuimella tur-
vavyön oikeanlainen käyttö turvaist uimen viereisillä paikoilla saat-
taa olla mahdotonta ilman, että se häiritsee turvavyön käyttöä tai
vaikuttaa sen tehokkuut een. Varmistu, että turvavyösi asettuu
tyköistuvasti olkapään yli ja alas lantiolle. Jos se ei asetu tai jos se
on kosketuksissa lasten turvalaitte en kanssa, siirry toiselle istuin-
paikalle. Näiden ohjeiden noudattama tta jättäminen voi johtaa kuo-
lemaan tai vakavaan loukkaantumiseen.
l Kun asennat lasten turv alaitteen takaistuimille, säädä etumatkus-
tajan istuin siten, ettei se ole kosketuksissa lapsen tai lasten tur-
valaitteen kanssa.
Istuinpaikat
EtuistuinTa k a i s t u i n
Matkustajan istuinReunapaikkaKeskipaikka
i-Size-
hyväksytyt lasten
turvalaitteet
Xi-U*X
OM10538FI.book Page 76 Monday, January 23, 2017 11:23 AM

771-2. Lasten turvallisuus
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10538FIn

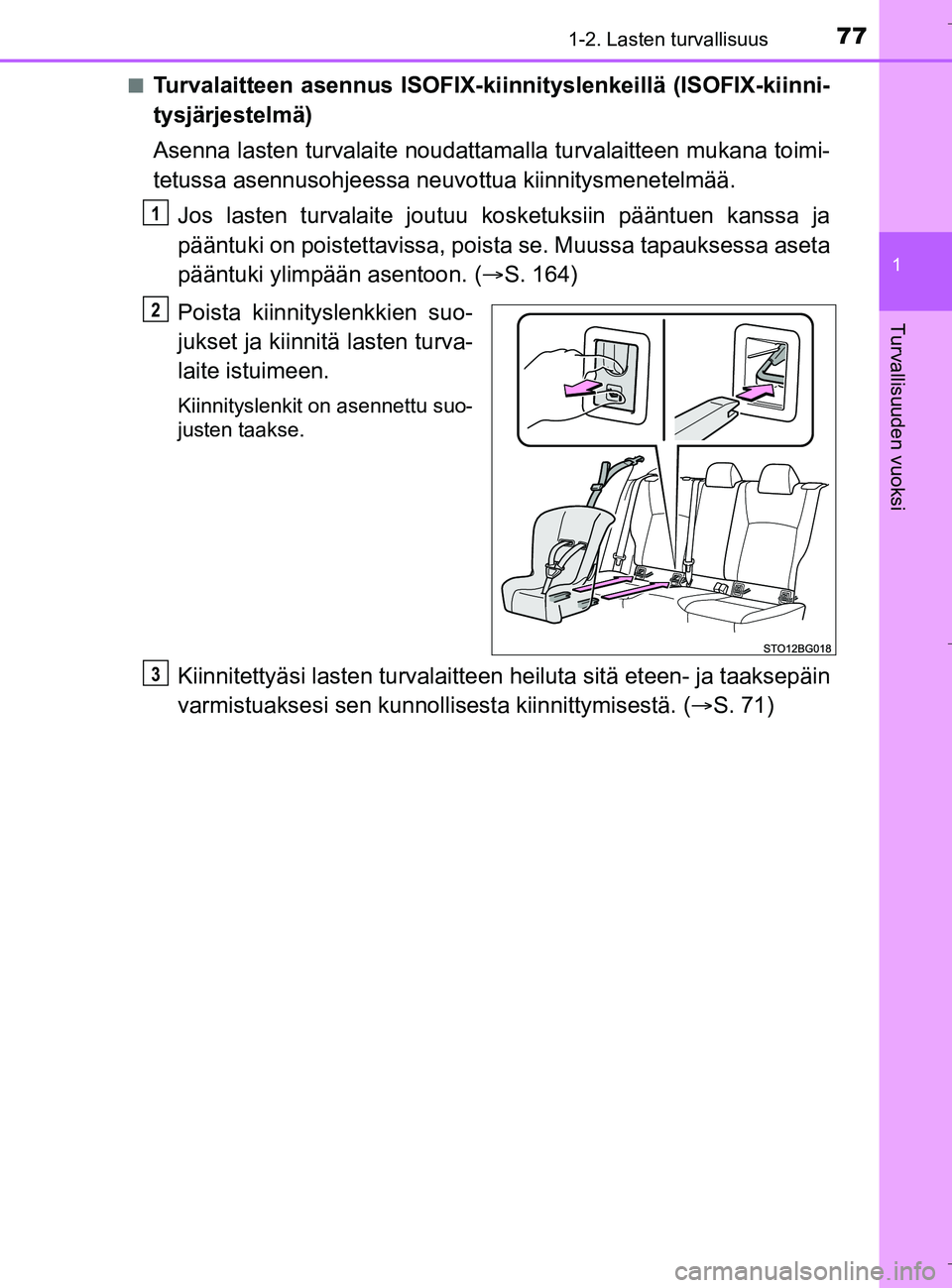

Turvalaitteen asennus ISOFIX-kiinni
tyslenkeillä (ISOFIX-kiinni-
tysjärjestelmä)
Asenna lasten turvalaite noudattama lla turvalaitteen mukana toimi-
tetussa asennusohjeessa neuv ottua kiinnitysmenetelmää.
Jos lasten turvalaite joutuu ko sketuksiin pääntuen kanssa ja
pääntuki on poistettavissa, poista se. Muussa tapauksessa aseta
pääntuki ylimpään asentoon. ( S. 164)
Poista kiinnityslenkkien suo-
jukset ja kiinnitä lasten turva-
laite istuimeen.
Kiinnityslenkit on asennettu suo-
justen taakse.
Kiinnitettyäsi lasten turvalaitte en heiluta sitä eteen- ja taaksepäin
varmistuaksesi sen kunnollis esta kiinnittymisestä. (S. 71)
1
2
3
OM10538FI.book Page 77 Monday, January 23, 2017 11:23 AM

781-2. Lasten turvallisuus
C-HR_HV_OM_Europe_OM10538FIn
Kiinnityspisteet ylähihnaa varten
Takaistuimen reunimmaisilla is-
tuinpaikoilla on omat ylähihnan
kiinnityspisteet.
Käytä kiinnityspisteitä, kun kiin-
nität ylähihnaa.
VAROITUS
n
Kun asennat lasten turvalaitetta
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot.
l Älä säädä istuimen asentoa lasten turvalaitteen kiinnittämisen jälkeen.
l Kun kiinnität turvalaitteen kiinnityspisteisiin, varmista, ettei kiin\
nityspistei-
den ympärillä ole mitään vieraita esineitä ja ettei turvavyö jää turvalaitteen
taakse puristuksiin.
l Asenna lasten turvalaite aina sen valmistajan ohjeiden mukaisesti.
Kiinnityspisteen käyttö (ylähihna)
Kiinnityspisteet
Ylähihna
OM10538FI.book Page 78 Monday, January 23, 2017 11:23 AM

791-2. Lasten turvallisuus
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10538FIn
Ylähihnan kiinnittäminen kiinnityspisteeseen
Asenna lasten turvalaite noudattama
lla turvalaitteen mukana toimi-
tetussa asennusohjeessa neuv ottua kiinnitysmenetelmää.
Säädä pääntuki ylimpään
asentoon.
Jos lasten turvalaite joutuu kos-
ketuksiin pääntuen tai ylähih-
nan kanssa ja pääntuki on pois-
tettavissa, poista se.
( S. 164)
Kiinnitä koukku kiinnityspis-
teeseen ja kiristä ylähihna.
Varmistu, että ylähihna on kun-
nolla kiinnittynyt. ( S. 71)
Kun asennat lasten turvalaitetta
pääntukien ollessa ylös nostet-
tuina, varmistu siitä, että ylähih-
na kulkee pääntuen alapuolelta.
1
Koukku
Ylähihna
2
OM10538FI.book Page 79 Monday, January 23, 2017 11:23 AM

801-2. Lasten turvallisuus
C-HR_HV_OM_Europe_OM10538FI

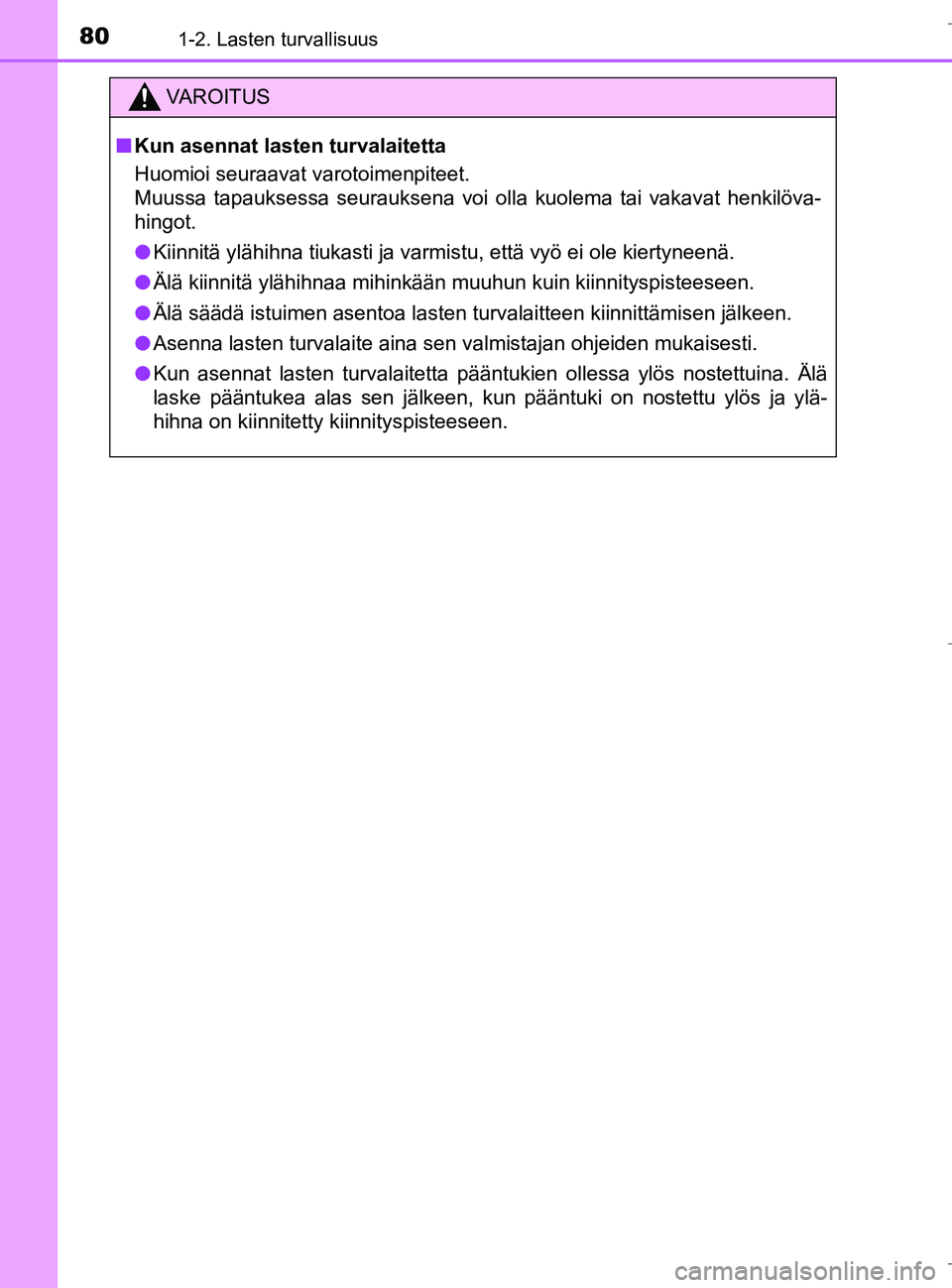

VAROITUS
nKun asennat lasten turvalaitetta
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot.
l Kiinnitä ylähihna tiukasti ja varmistu, että vyö ei ole kier\
tyneenä.
l Älä kiinnitä ylähihnaa mihinkään muuhun kuin kiinnityspisteeseen.
l Älä säädä istuimen asentoa lasten turvalaitteen kiinnittämisen jälkeen.
l Asenna lasten turvalaite aina sen valmistajan ohjeiden mukaisesti.
l Kun asennat lasten turvalaitetta pääntukien ollessa ylös nostettuina. Älä
laske pääntukea alas sen jälkeen, kun pääntuki on nostettu ylös ja ylä-
hihna on kiinnitetty kiinnityspisteeseen.
OM10538FI.book Page 80 Monday, January 23, 2017 11:23 AM
