1112. Mittaristo
2
Mittaristo
C-HR_HV_OM_Europe_OM10538FI
*2: Toiminnan varmistamiseksi kuolleen kulman varoittimen merkkivalot (sivu-peileissä) syttyvät seuraavissa tilanteissa:
• Kun käynnistyspainikkeesta on valittu ON-toimintatila, kuolleen kulman
varoitin (BSM) kytketään päälle kohdassa monitoiminäytöllä.
• Kun kuolleen kulman varoitin (BSM) on päällekytkettynä asetusruudulta
kohdassa monitoiminäytöllä, käynnistyspainikkeesta on valittuna
ON-toimintatila.
Jos järjestelmä toimii oikein, kuolleen kulman varoittimen merkkivalot
(sivupeileissä) sammuvat muutaman sekunnin kuluttua.
Jos kuolleen kulman varoittimen merkkivalot (sivupeileissä) eivät syty tai
eivät sammu, järjestelmässä saattaa olla toimintahäiriö.
Jos näin tapahtuu, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoiseen ja hyvin varustetun korjaamon tarkastaa auto.
*3: Valo vilkkuu osoittaakseen, että järjestelmä on toiminnassa.
*4: Valo syttyy, kun järjestelmä on pois päältä.
OM10538FI.book Page 111 Monday, January 23, 2017 11:23 AM

1122. Mittaristo
C-HR_HV_OM_Europe_OM10538FI

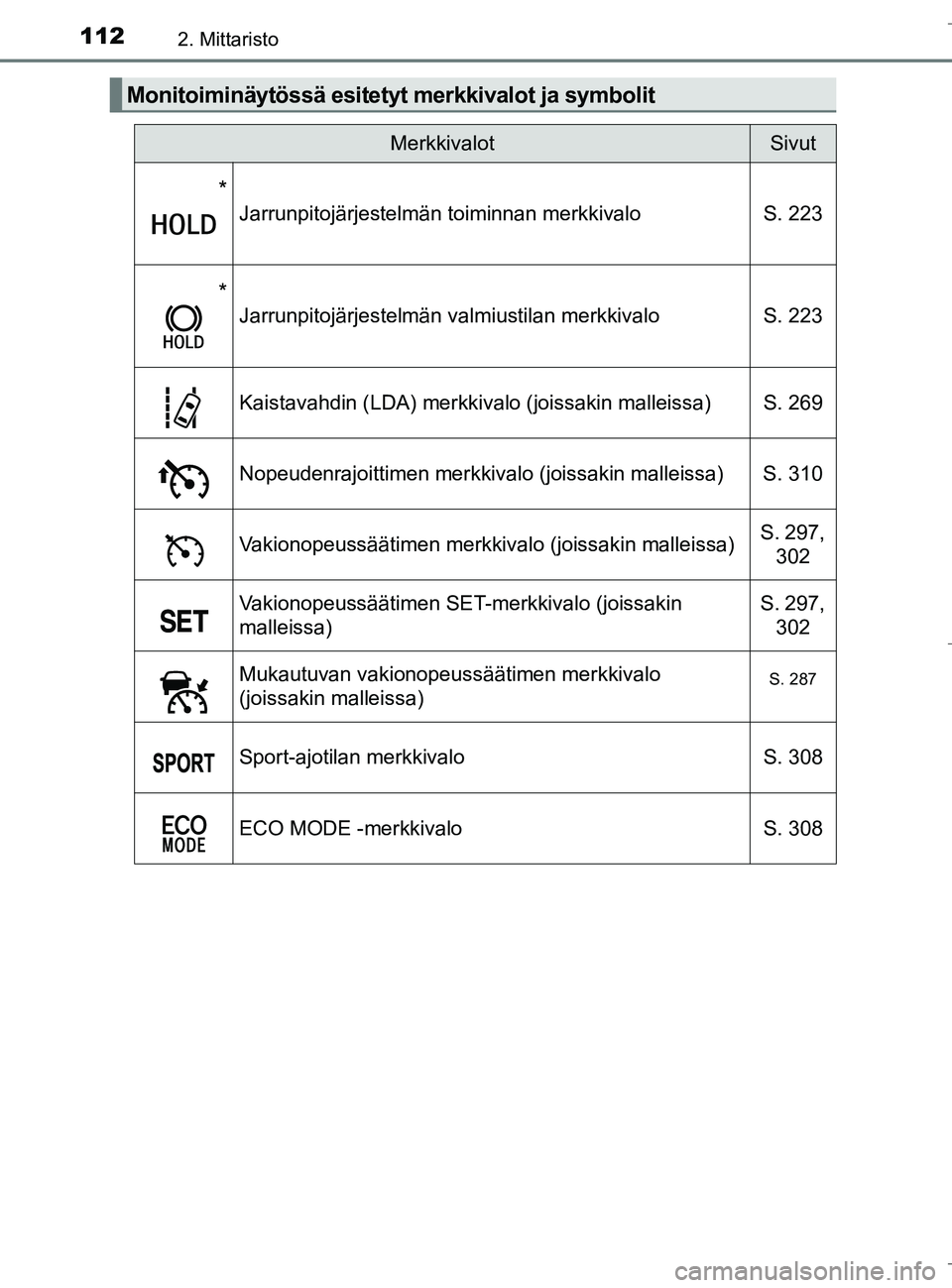

Monitoiminäytössä esitetyt merkkivalot ja symbolit
MerkkivalotSivut
*
Jarrunpitojärjestelmän toiminnan merkkivaloS. 223
*
Jarrunpitojärjestelmän valmiustilan merkkivalo S. 223
Kaistavahdin (LDA) merkkivalo (joissakin malleissa) S. 269
Nopeudenrajoittimen merkkivalo (joissakin malleissa) S. 310
Vakionopeussäätimen merkkivalo (joissakin malleissa) S. 297,
302
Vakionopeussäätimen SET-merkkivalo (joissakin
malleissa) S. 297,
302
Mukautuvan vakionopeussäätimen merkkivalo
(joissakin malleissa)
S. 287
Sport-ajotilan merkkivalo S. 308
ECO MODE -merkkivalo S. 308
OM10538FI.book Page 112 Monday, January 23, 2017 11:23 AM

1132. Mittaristo
2
Mittaristo
C-HR_HV_OM_Europe_OM10538FI

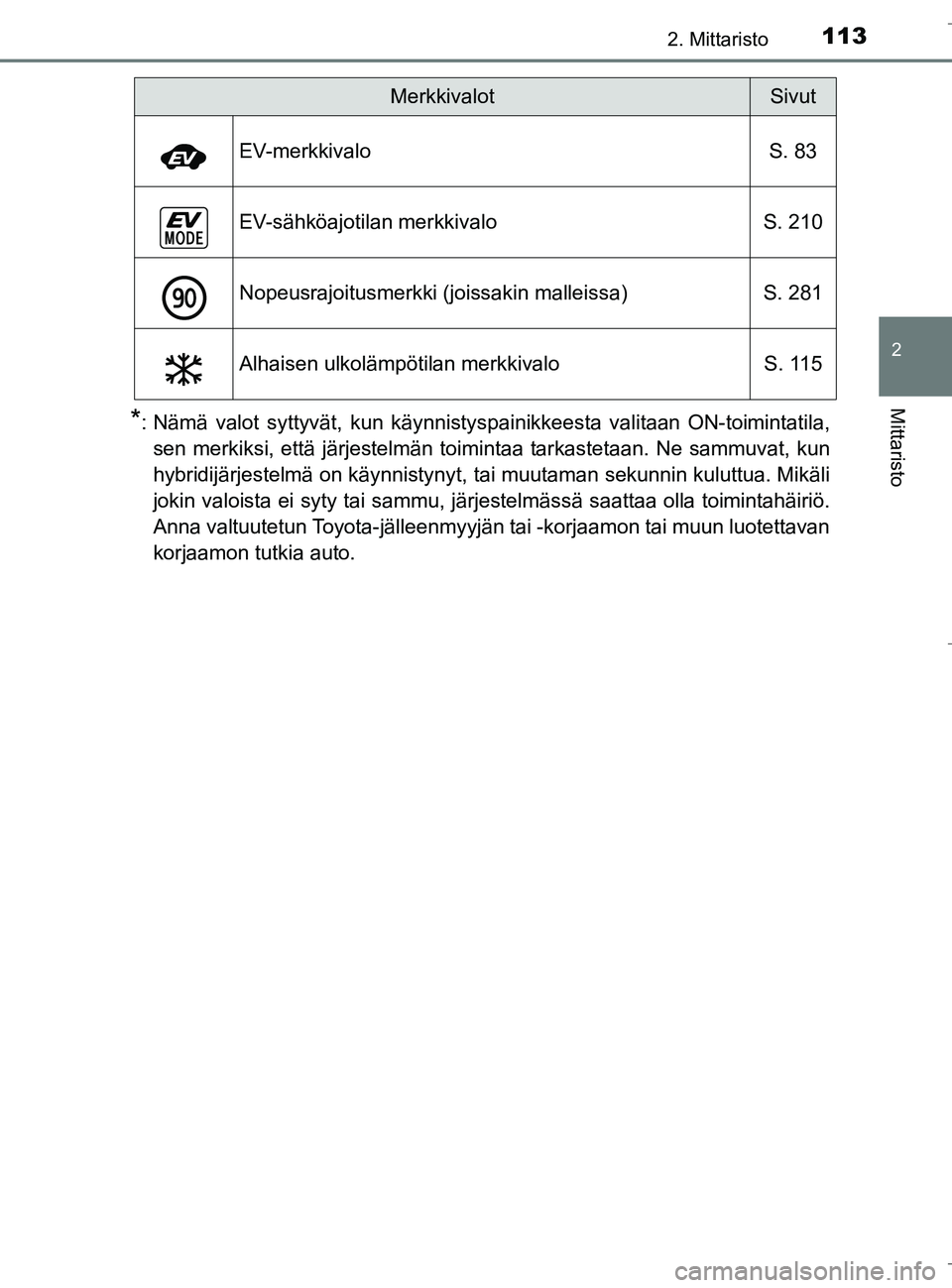

*: Nämä valot syttyvät, kun käynnistyspainikkeesta valitaan ON-toimintatila,sen merkiksi, että järjestelmän toimintaa tarkastetaan. Ne sammuvat, kun
hybridijärjestelmä on käynnistynyt, tai muutaman sekunnin kuluttua. Mikäli
jokin valoista ei syty tai sammu, järjestelmässä saattaa olla toimintahäiriö.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto. EV-merkkivalo
S. 83
EV-sähköajotilan merkkivalo S. 210
Nopeusrajoitusmerkki (joissakin malleissa) S. 281
Alhaisen ulkolämpötilan merkkivalo S. 115
MerkkivalotSivut
OM10538FI.book Page 113 Monday, January 23, 2017 11:23 AM

1142. Mittaristo
C-HR_HV_OM_Europe_OM10538FI

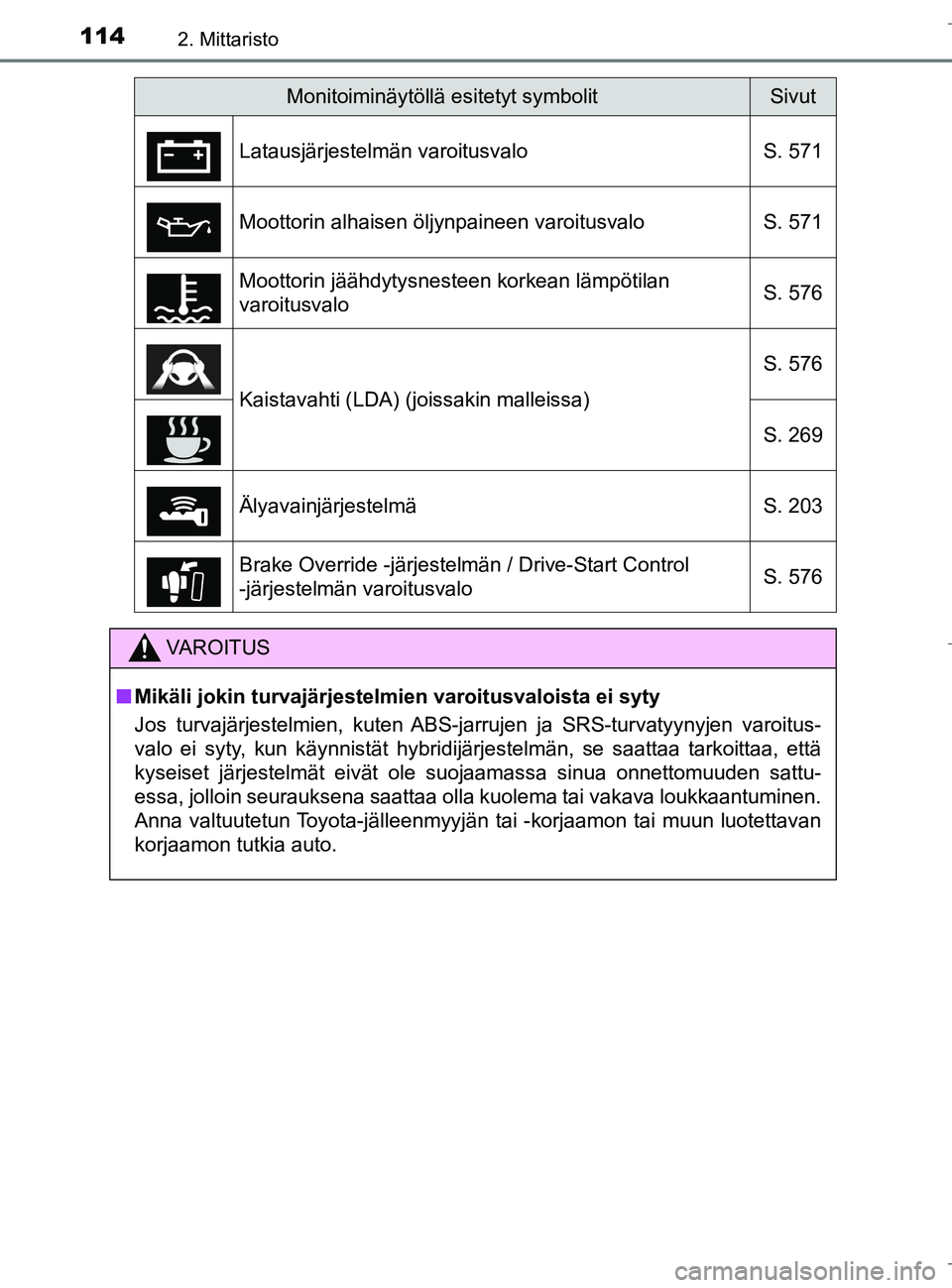

Monitoiminäytöllä esitetyt symbolitSivut
Latausjärjestelmän varoitusvalo S. 571
Moottorin alhaisen öljynpaineen varoitusvalo S. 571
Moottorin jäähdytysnesteen korkean lämpötilan
varoitusvalo S. 576
Kaistavahti (LDA) (joissakin malleissa) S. 576
S. 269
Älyavainjärjestelmä S. 203
Brake Override -järjestelmän / Drive-Start Control
-järjestelmän varoitusvalo S. 576
VAROITUS
n
Mikäli jokin turvajärjestelmien varoitusvaloista ei syty
Jos turvajärjestelmien, kuten ABS-jarr ujen ja SRS-turvatyynyjen varoitus-
valo ei syty, kun käynnistät hybridijär jestelmän, se saattaa tarkoittaa, että
kyseiset järjestelmät eivät ole suojaamassa sinua onnettomuuden sattu-
essa, jolloin seurauksena saattaa olla kuolema tai vakava loukkaantuminen.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
OM10538FI.book Page 114 Monday, January 23, 2017 11:23 AM

115
2
2. Mittaristo
Mittaristo
C-HR_HV_OM_Europe_OM10538FI

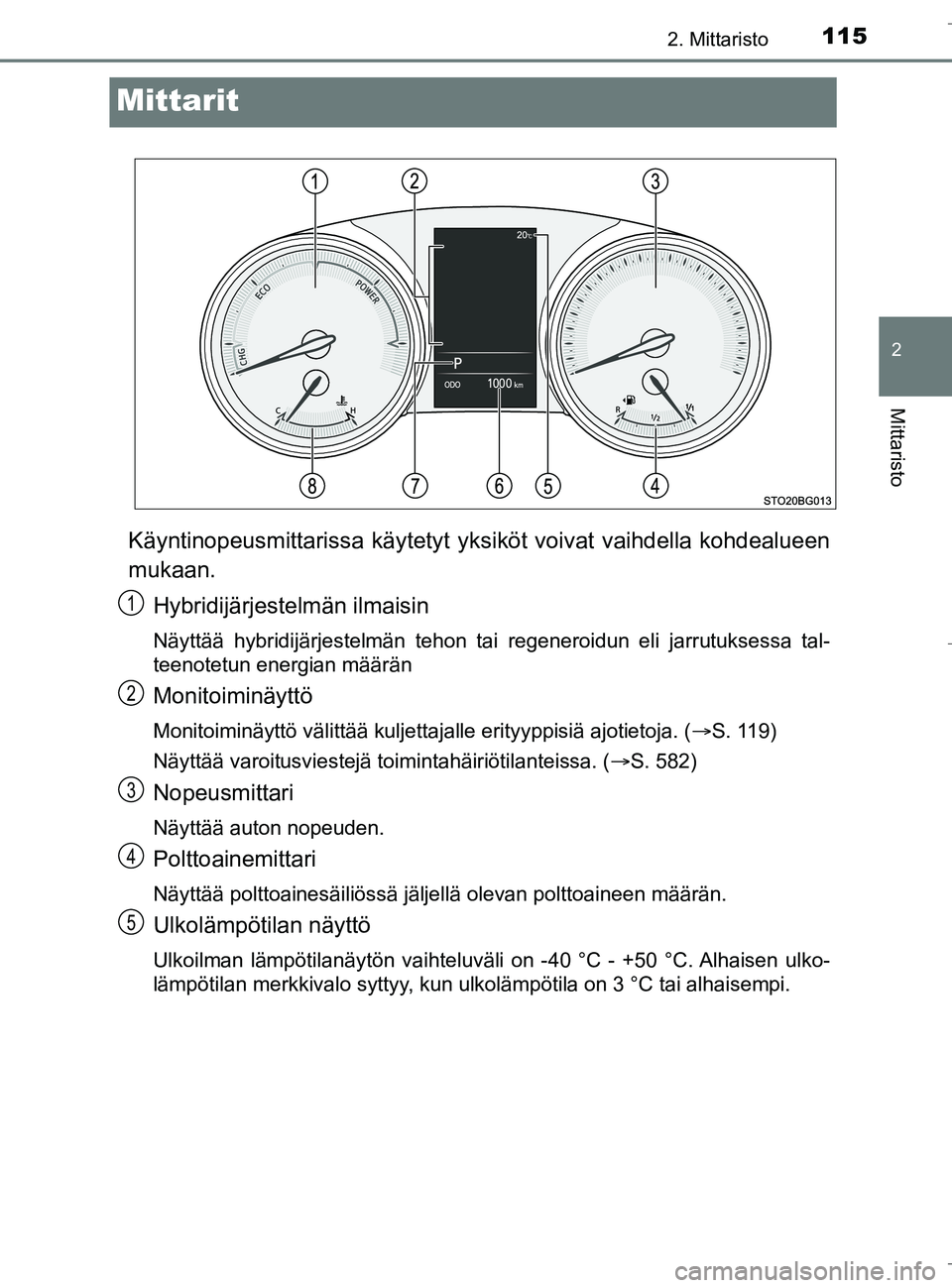

Mittarit
Käyntinopeusmittarissa käytetyt yksiköt voivat vaihdella kohdealueen
mukaan.
Hybridijärjestelmän ilmaisin
Näyttää hybridijärjestelmän tehon tai regeneroidun eli jarrutuksessa tal-
teenotetun energian määrän
Monitoiminäyttö
Monitoiminäyttö välittää kuljettajalle erityyppisiä aj\
otietoja. ( S. 119)
Näyttää varoitusviestejä toimintahäiriötilanteissa. (\
S. 582)
Nopeusmittari
Näyttää auton nopeuden.
Polttoainemittari
Näyttää polttoainesäiliössä jäljellä olevan polt\
toaineen määrän.
Ulkolämpötilan näyttö
Ulkoilman lämpötilanäytön vaihteluväli on -40 °C - +50 °C. Alhaisen ulko-
lämpötilan merkkivalo syttyy, kun ulkolämpötila on 3 °C tai alhaisempi.
1
2
3
4
5
OM10538FI.book Page 115 Monday, January 23, 2017 11:23 AM

1162. Mittaristo
C-HR_HV_OM_Europe_OM10538FI

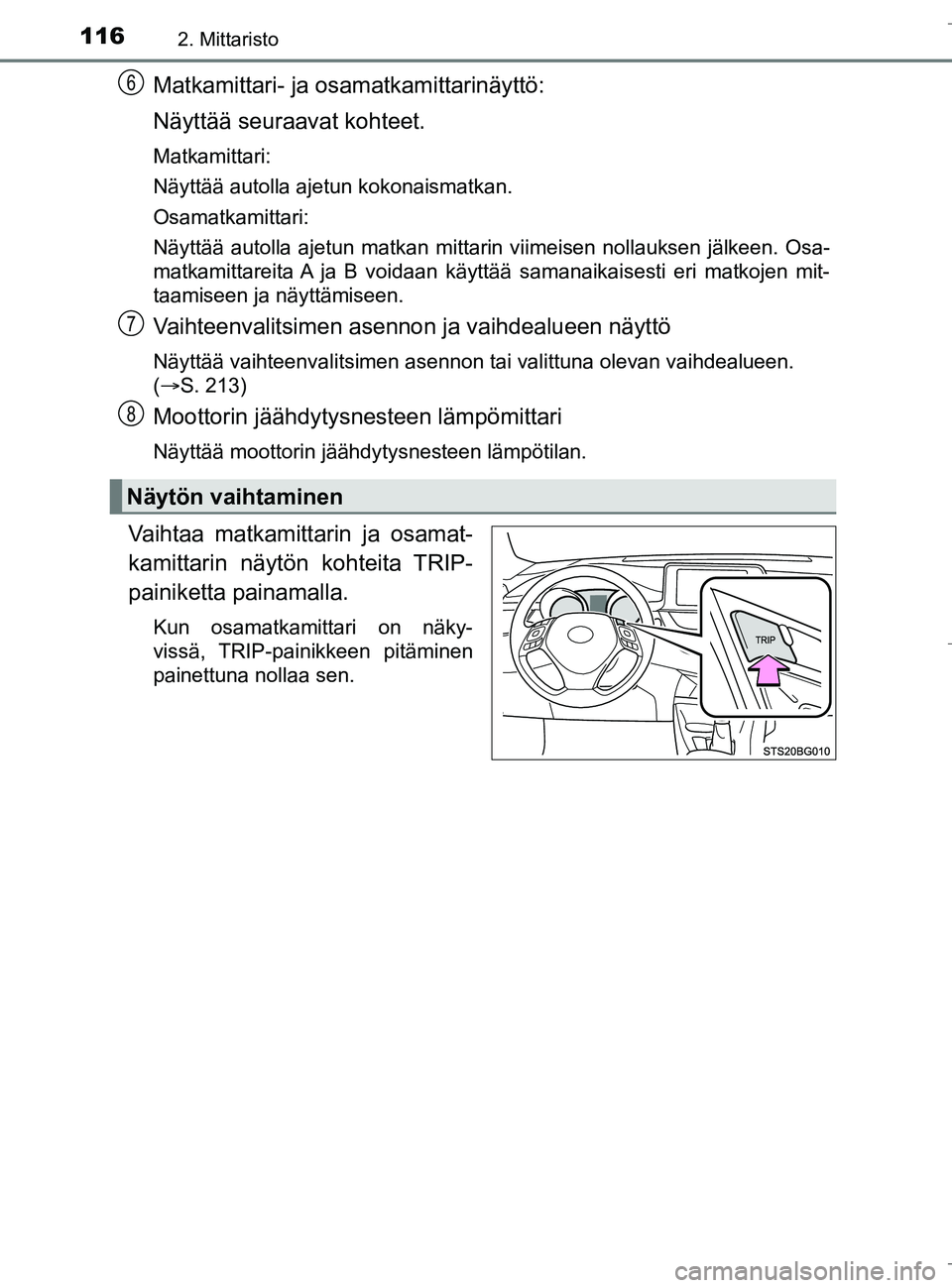

Matkamittari- ja osamatkamittarinäyttö:
Näyttää seuraavat kohteet.
Matkamittari:
Näyttää autolla ajetun kokonaismatkan.
Osamatkamittari:
Näyttää autolla ajetun matkan mittarin viimeisen nollauksen jälkeen. Osa-
matkamittareita A ja B voidaan käyttää samanaikaisesti eri matkojen mit-
taamiseen ja näyttämiseen.
Vaihteenvalitsimen asennon ja vaihdealueen näyttö
Näyttää vaihteenvalitsimen asennon tai valittuna olevan vaihdealueen.
(S. 213)
Moottorin jäähdytysnesteen lämpömittari
Näyttää moottorin jäähdytysnesteen lämpötilan.
Vaihtaa matkamittarin ja osamat-
kamittarin näytön kohteita TRIP-
painiketta painamalla.
Kun osamatkamittari on näky-
vissä, TRIP-painikkeen pitäminen
painettuna nollaa sen.
Näytön vaihtaminen
6
7
8
OM10538FI.book Page 116 Monday, January 23, 2017 11:23 AM

1172. Mittaristo
2
Mittaristo
C-HR_HV_OM_Europe_OM10538FI

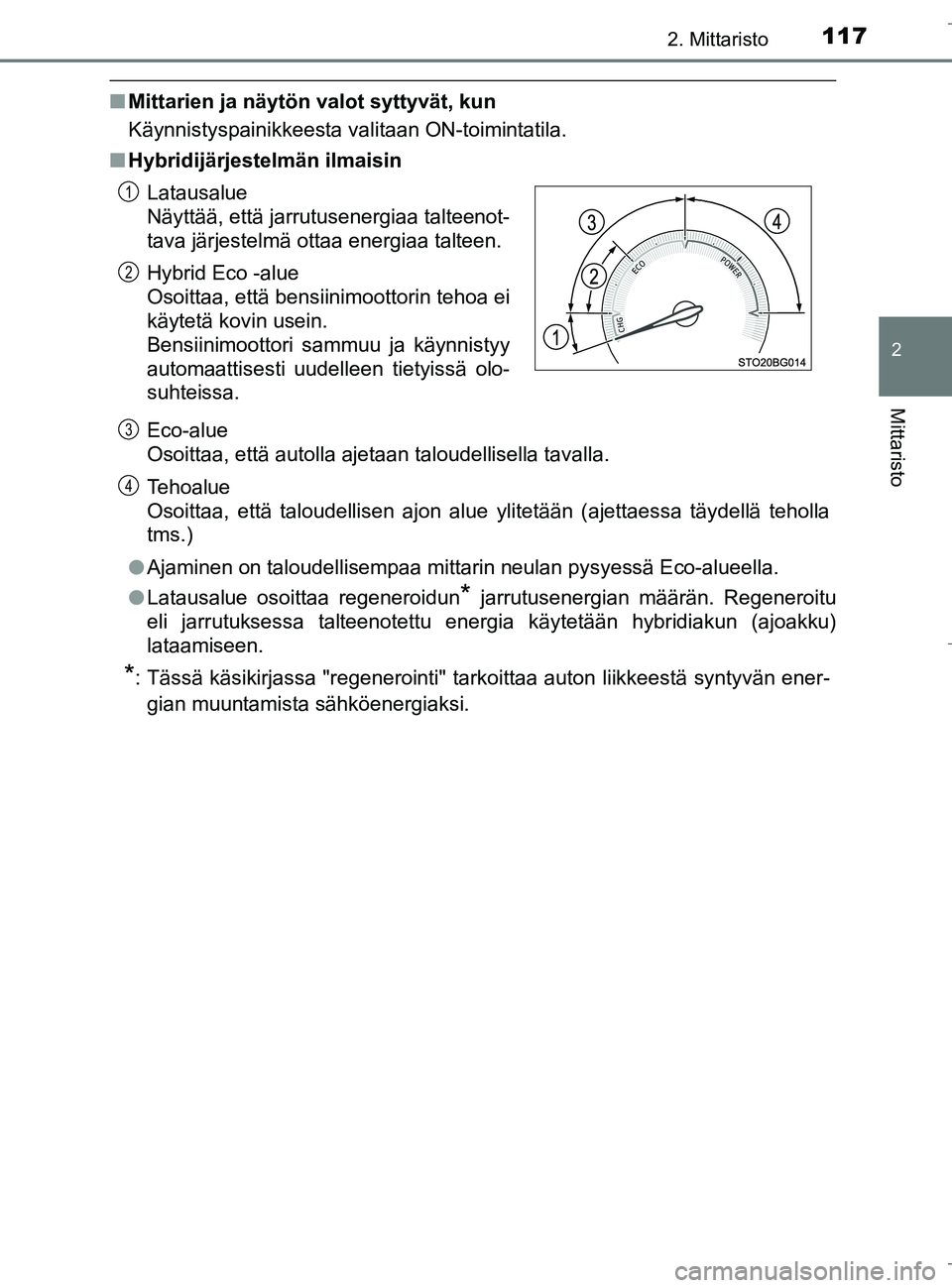

nMittarien ja näytön valot syttyvät, kun
Käynnistyspainikkeesta valitaan ON-toimintatila.
n Hybridijärjestelmän ilmaisin
Eco-alue
Osoittaa, että autolla ajetaan taloudellisella tavalla.
Tehoalue
Osoittaa, että taloudellisen ajon alue ylitetään (ajettaessa täydellä teholla
tms.)
l Ajaminen on taloudellisempaa mittarin neulan pysyessä Eco-alueella.
l Latausalue osoittaa regeneroidun
* jarrutusenergian määrän. Regeneroitu
eli jarrutuksessa talteenotettu energia käytetään hybridiakun (\
ajoakku)
lataamiseen.
*: Tässä käsikirjassa "regenerointi" tarkoittaa auton liikkeestä\
syntyvän ener-
gian muuntamista sähköenergiaksi. Latausalue
Näyttää, että jarrutusenergiaa talteenot-
tava järjestelmä ottaa energiaa talteen.
Hybrid Eco -alue
Osoittaa, että bensiinimoottorin tehoa ei
käytetä kovin usein.
Bensiinimoottori sammuu ja käynnistyy
automaattisesti uudelleen tietyissä olo-
suhteissa.
1
2
3
4
OM10538FI.book Page 117 Monday, January 23, 2017 11:23 AM

1182. Mittaristo
C-HR_HV_OM_Europe_OM10538FIn

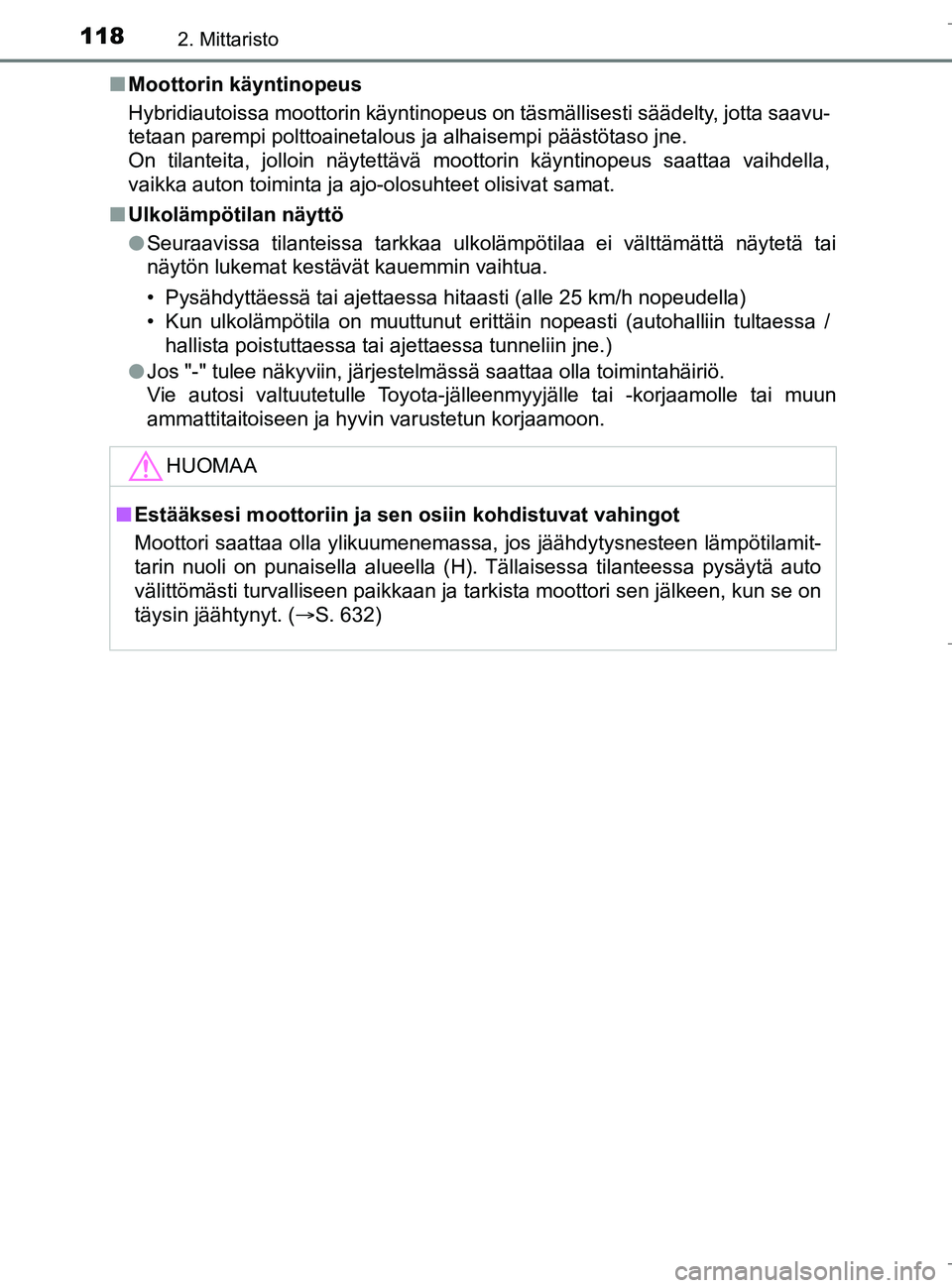

Moottorin käyntinopeus
Hybridiautoissa moottorin käyntinopeus on täsmällisesti säädelty, jotta saavu-
tetaan parempi polttoainetalous ja alhaisempi päästötaso jne.
On tilanteita, jolloin näytettävä moottorin käyntinopeus saattaa vaihdella,
vaikka auton toiminta ja ajo-olosuhteet olisivat samat.
n Ulkolämpötilan näyttö
lSeuraavissa tilanteissa tarkkaa ulkolämpötilaa ei välttämättä näytetä tai
näytön lukemat kestävät kauemmin vaihtua.
• Pysähdyttäessä tai ajettaessa hitaasti (alle 25 km/h nopeudella\
)
• Kun ulkolämpötila on muuttunut erittäin nopeasti (autohalliin t\
ultaessa /
hallista poistuttaessa tai ajettaessa tunneliin jne.)
l Jos "-" tulee näkyviin, järjestelmässä saattaa olla toiminta\
häiriö.
Vie autosi valtuutetulle Toyota-jälleenmyyjälle tai -korjaamolle tai muun
ammattitaitoiseen ja hyvin varustetun korjaamoon.
HUOMAA
nEstääksesi moottoriin ja sen osiin kohdistuvat vahingot
Moottori saattaa olla ylikuumenemassa, jos jäähdytysnesteen lämpötilamit-
tarin nuoli on punaisella alueella (H). Tällaisessa tilanteessa pysäytä auto
välittömästi turvalliseen paikkaan ja tarkista moottori sen jälkeen, kun se on
täysin jäähtynyt. ( S. 632)
OM10538FI.book Page 118 Monday, January 23, 2017 11:23 AM

119
2
2. Mittaristo
Mittaristo
C-HR_HV_OM_Europe_OM10538FI
Monitoiminäyttö
Monitoiminäyttö välittää kuljettajalle erityyppisiä auton tietoja.
l Valikkokuvakkeet
Näyttää seuraavan tiedon, kun
kuvake valitaan. ( S. 120)
Jotkut tiedot näytetään auto-
maattisesti tilanteesta riippuen.
Ajotiedot
Valitse tämä halutessasi näyttöön ajamiseen liittyvää\
tietoa.
(S. 120)
Navigointijärjestelmään yhdistetty näyttö
(joissakin malleissa)
Valitse tämä halutessasi näyttöön seuraavia navigointijärjestelmään
yhdistettyjä tietoja. • Reittiopastus
• Kompassi (pohjoinen ylhäällä -näyttö / ajosuunta ylhää\
llä -näyttö)
Audiojärjestelmään yhdistetty näyttö (joissakin malleissa)
Valitse mahdollistaaksesi audiolähteen valinnan tai raidan valinnan
mittaristosta mittariston ohjauspainikkeita käyttämällä.
Ajamista avustavan järjestelmän tiedot (joissakin malleissa)
Valitse saadaksesi esiin seuraavien järjestelmien tiedot:
• Kaistavahti (LDA) ( S. 269)
• Täydellä nopeusalueella mukautuva vakionopeussäädin (S. 287)
• Liikennemerkkien tunnistusjärjestelmä (RSA) ( S. 281)
Varoitusviestien näyttö
Valitse saadaksesi esiin varoitusviestit ja toimenpiteet, joihin tulee
ryhtyä, jos toimintahäiriö havaitaan. (S. 582)
Näytön sisältö
OM10538FI.book Page 119 Monday, January 23, 2017 11:23 AM

1202. Mittaristo
C-HR_HV_OM_Europe_OM10538FI

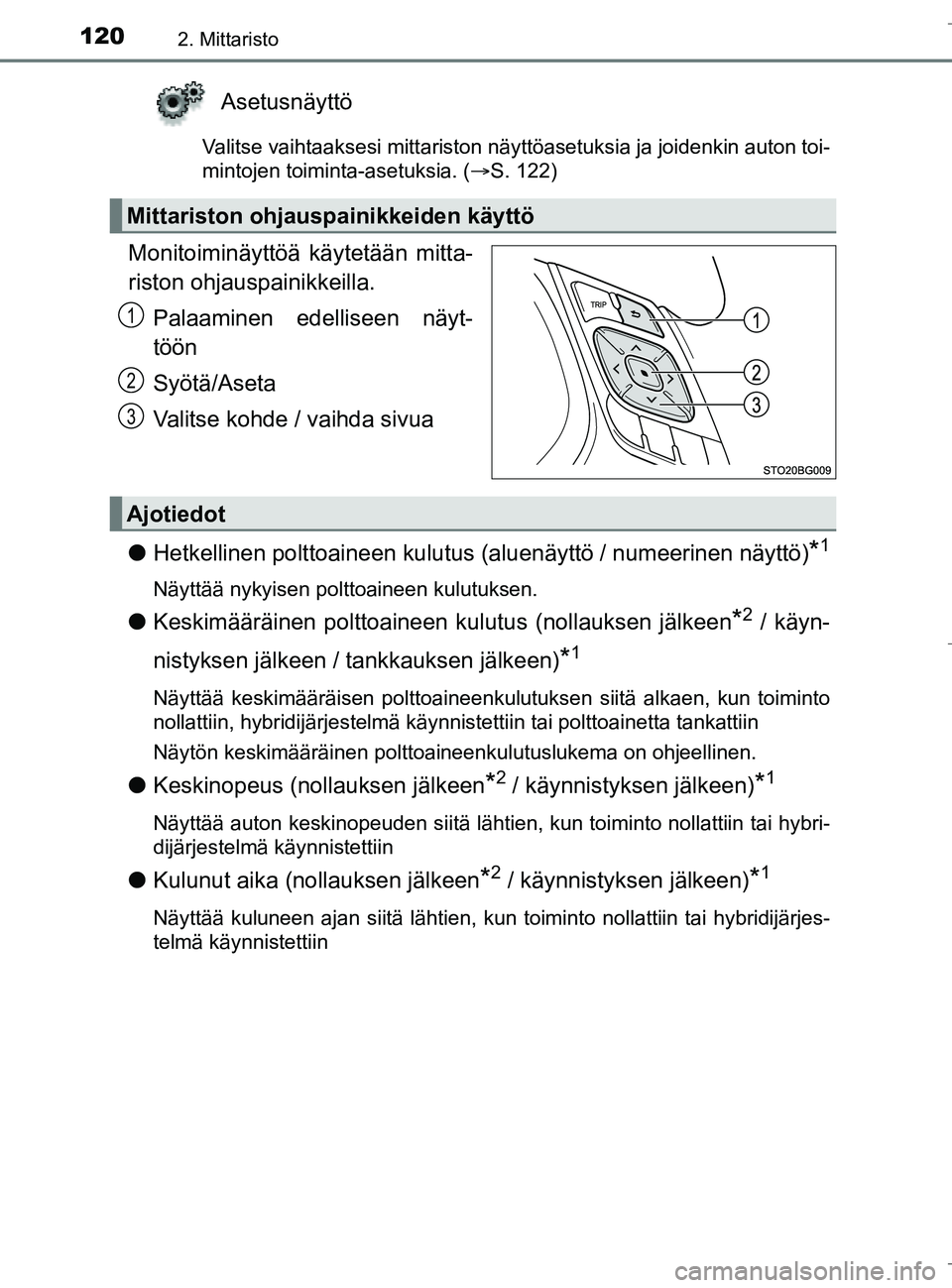

Asetusnäyttö
Valitse vaihtaaksesi mittariston näyttöasetuksia ja joidenkin auton toi-
mintojen toiminta-asetuksia. (S. 122)
Monitoiminäyttöä käytetään mitta-
riston ohjauspainikkeilla.
Palaaminen edelliseen näyt-
töön
Syötä/Aseta
Valitse kohde / vaihda sivua
l Hetkellinen polttoaineen kulutus (aluenäyttö / numeerinen näyttö)
*1
Näyttää nykyisen polttoaineen kulutuksen.
lKeskimääräinen polttoaineen kulutus (nollauksen jälkeen*2 / käyn-
nistyksen jälkeen / tankkauksen jälkeen)
*1
Näyttää keskimääräisen polttoaineenkulutuksen siitä\
alkaen, kun toiminto
nollattiin, hybridijärjestelmä käynnistettiin tai polttoainetta\
tankattiin
Näytön keskimääräinen polttoaineenkulutuslukema on ohjeellinen.
l Keskinopeus (nollauksen jälkeen*2 / käynnistyksen jälkeen)*1
Näyttää auton keskinopeuden siitä lähtien, kun toiminto n\
ollattiin tai hybri-
dijärjestelmä käynnistettiin
lKulunut aika (nollauksen jälkeen*2 / käynnistyksen jälkeen)*1
Näyttää kuluneen ajan siitä lähtien, kun toiminto nollatt\
iin tai hybridijärjes-
telmä käynnistettiin
Mittariston ohjauspainikkeiden käyttö
1
2
3
Ajotiedot
OM10538FI.book Page 120 Monday, January 23, 2017 11:23 AM
