TOYOTA C_HR HYBRID 2016 Omistajan Käsikirja (in Finnish)

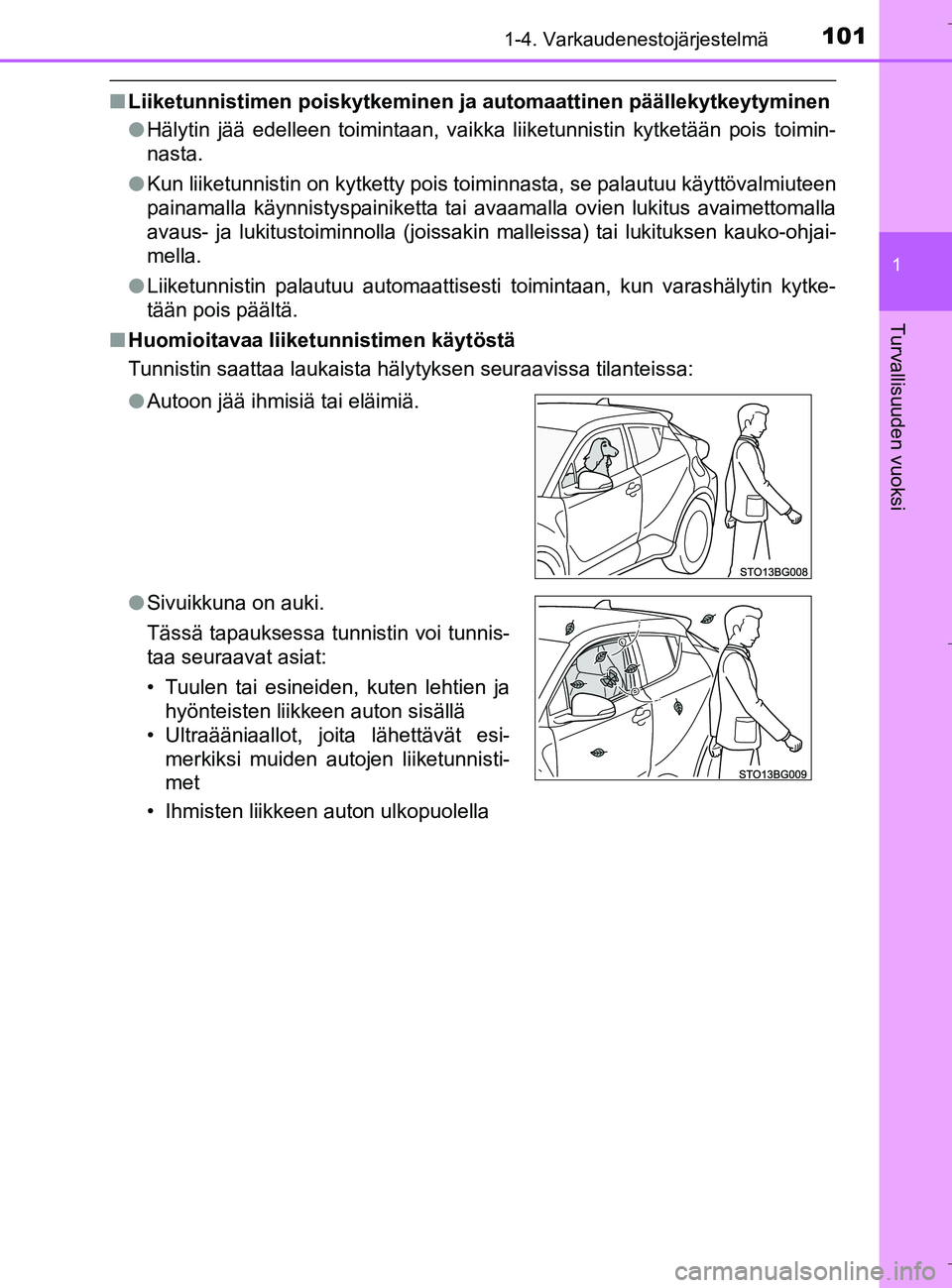

1011-4. Varkaudenestojärjestelmä
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10538FI
nLiiketunnistimen poiskytkeminen ja automaattinen päällekytkeytyminen
l Hälytin jää edelleen toimintaan, vaikka liiketunnistin kytketään pois toimin-
nasta.
l Kun liiketunnistin on kytketty pois toiminnasta, se palautuu käyttövalmiuteen
painamalla käynnistyspainiketta tai avaamalla ovien lukitus avaimettomalla
avaus- ja lukitustoiminnolla (joissakin malleissa) tai lukituksen kauko-ohjai-
mella.
l Liiketunnistin palautuu automaattisesti toimintaan, kun varashälytin kytke-
tään pois päältä.
n Huomioitavaa liiketunnistimen käytöstä
Tunnistin saattaa laukaista hälytyksen seuraavissa tilanteissa:
• Ihmisten liikkeen auton ulkopuolella
l
Autoon jää ihmisiä tai eläimiä.
l Sivuikkuna on auki.
Tässä tapauksessa tunnistin voi tunnis-
taa seuraavat asiat:
• Tuulen tai esineiden, kuten lehtien ja
hyönteisten liikkeen auton sisällä
• Ultraääniaallot, joita lähettävät esi- merkiksi muiden autojen liiketunnisti-
met
OM10538FI.book Page 101 Monday, January 23, 2017 11:23 AM

1021-4. Varkaudenestojärjestelmä
C-HR_HV_OM_Europe_OM10538FIl
Auto on automaatti- tai korkeapainepesussa.
l Autoon kohdistuu iskuja, esim. rakeita, salamaniskuja, tai muita toistuvia
iskuja tai värähtelyjä.
l
Autossa on esineitä tai varusteita jotka
pääsevät liikkumaan, kuten esim. vaat-
teita riippumassa vaatekoukuissa.
l Auto pysäköidään paikkaan, jossa esiin-
tyy voimakkaita värähtelyjä tai kovaa
melua, esim. pysäköintihalliin.
l Jäätä tai lunta poistetaan auton päältä,
jolloin autoon kohdistuu toistuvia iskuja
ja värähtelyä.
OM10538FI.book Page 102 Monday, January 23, 2017 11:23 AM

1031-4. Varkaudenestojärjestelmä
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10538FI
HUOMAA
nVarmistaaksesi liiketunnistimen moitteettoman toiminnan
l Muiden kuin alkuperäisten Toyota-varusteiden asentaminen tai kuljettajan
ja etumatkustajan istuimen väliin jätetyt esineet saattavat alenta\
a tunnis-
tuksen tehokkuutta.
lVarmistaaksesi tunnistimien oikeanlai-
sen toiminnan älä kosketa tai peitä niitä.
l Älä suihkuta ilmanraikastimia tai muita
tuotteita suoraan tunnistimen reikiin.
OM10538FI.book Page 103 Monday, January 23, 2017 11:23 AM

1041-4. Varkaudenestojärjestelmä
C-HR_HV_OM_Europe_OM10538FI
Varkaudenestotarrat
Nämä tarrat on kiinnitetty autoon
estämään autovarkauksia ja hel-
pottamaan autoista varastettujen
osien jäljittämistä ja takaisin saan-
tia.
Älä poista niitä lain uhalla.
: Joissakin malleissa
OM10538FI.book Page 104 Monday, January 23, 2017 11:23 AM

105
2Mittaristo
C-HR_HV_OM_Europe_OM10538FI2. Mittaristo
Varoitus- ja merkkivalot ..... 106
Mittarit ................................ 115
Monitoiminäyttö.................. 119
Energiamonitori/kulutusnäyttö ................... 128
OM10538FI.book Page 105 Monday, January 23, 2017 11:23 AM

1062. Mittaristo
C-HR_HV_OM_Europe_OM10538FI
Varoitus- ja merkkivalot
Nopeusmittarissa käytetyt yksiköt ja jotkin merkkivalot voivat vaihdella
kohdemaan mukaan.
Mittaristossa ja keskipaneelissa sekä ulkopuolisissa taustapei-
leissä olevat varoitus- ja merkkivalot kertovat kuljettajalle auton
eri järjestelmien tilasta.
Seuraava kuva näyttää kaikki var oitus- ja merkkivalot valais-
tuina.
OM10538FI.book Page 106 Monday, January 23, 2017 11:23 AM

1072. Mittaristo
2
Mittaristo
C-HR_HV_OM_Europe_OM10538FI
Varoitusvalot kertovat kuljettajalle toimintahäiriöistä auton järjestel-
missä.
Varoitusvalot
VaroitusvalotSivut
*1Jarrujärjestelmän varoitusvalo (punainen) S. 571
*1Toimintahäiriön varoitusvalo S. 572
*1SRS-varoitusvalo S. 572
*1ABS-jarrujärjestelmän varoitusvaloS. 572
*1Sähkötoimisen ohjaustehostimen varoitusvalo
(punainen)S. 572
*1Sähkötoimisen ohjaustehostimen varoitusvalo
(keltainen)S. 572
*1, 2Luiston merkkivalo
S. 573
*1Jarrujärjestelmän varoitusvalo (keltainen) S. 573
*1, 3PCS-varoitusvalo (joissakin malleissa) S. 574
*3Seisontajarrun merkkivaloS. 574
Alhaisen polttoainemäärän varoitusvalo S. 574
OM10538FI.book Page 107 Monday, January 23, 2017 11:23 AM

1082. Mittaristo
C-HR_HV_OM_Europe_OM10538FI
*1: Nämä valot syttyvät sen merkiksi, että järjestelmien toimintaa tarkastetaan,kun käynnistyspainikkeesta valitaan ON-toimintatila. Ne sammuvat, kun
hybridijärjestelmä on käynnistynyt, tai muutaman sekunnin kuluttua. Mikäli
jokin valoista ei syty tai sammu, järjestelmässä saattaa olla toimintahäiriö.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
*2: Merkkivalo syttyy toimintahäiriön merkiksi.
*3: Tämä valo vilkkuu toimintahäiriön merkiksi.
Kuljettajan ja etumatkustajan turvavyön
muistutusvalo S. 575
Takamatkustajien turvavöiden muistutusvalot
(keskipaneelissa)S. 575
*1Rengaspaineiden varoitusvalo
S. 575
*1Päävaroitusvalo
S. 576
VaroitusvalotSivut
OM10538FI.book Page 108 Monday, January 23, 2017 11:23 AM

1092. Mittaristo
2
Mittaristo
C-HR_HV_OM_Europe_OM10538FI
Merkkivalot kertovat kuljettajalle auton eri järjestelmien tilasta.
Merkkivalot
MerkkivalotSivut
Suuntavilkun merkkivalo S. 217
Takavalojen merkkivalo S. 226
Kaukovalojen merkkivaloS. 227
READY-merkkivalo S. 203
Etusumuvalon merkkivalo (joissakin malleissa) S. 236
Takasumuvalon merkkivaloS. 236
Automaattisten kaukovalojen merkkivalo
(joissakin malleissa)S. 231
Seisontajarrun merkkivalo
S. 218
OM10538FI.book Page 109 Monday, January 23, 2017 11:23 AM

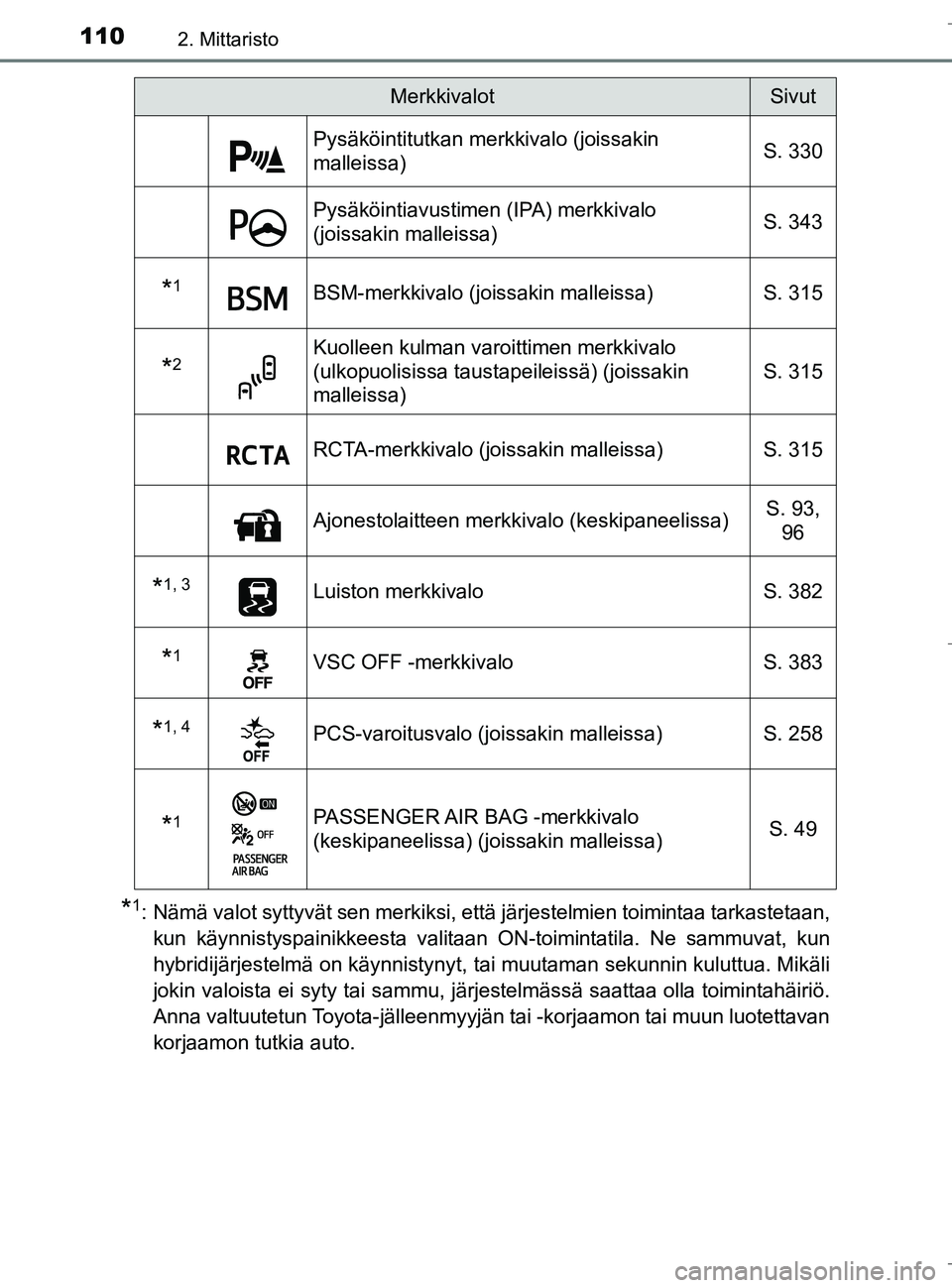

1102. Mittaristo
C-HR_HV_OM_Europe_OM10538FI
*1: Nämä valot syttyvät sen merkiksi, että järjestelmien toimintaa tarkastetaan,kun käynnistyspainikkeesta valitaan ON-toimintatila. Ne sammuvat, kun
hybridijärjestelmä on käynnistynyt, tai muutaman sekunnin kuluttua. Mikäli
jokin valoista ei syty tai sammu, järjestelmässä saattaa olla toimintahäiriö.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
Pysäköintitutkan merkkivalo (joissakin
malleissa) S. 330
Pysäköintiavustimen (IPA) merkkivalo
(joissakin malleissa)S. 343
*1BSM-merkkivalo (joissakin malleissa)
S. 315
*2Kuolleen kulman varoittimen merkkivalo
(ulkopuolisissa taustapeileissä) (joissakin
malleissa) S. 315
RCTA-merkkivalo (joissakin malleissa) S. 315
Ajonestolaitteen merkkivalo (keskipaneelissa)
S. 93,
96
*1, 3Luiston merkkivalo S. 382
*1VSC OFF -merkkivalo S. 383
*1, 4PCS-varoitusvalo (joissakin malleissa) S. 258
*1PASSENGER AIR BAG -merkkivalo
(keskipaneelissa) (joissakin malleissa) S. 49
MerkkivalotSivut
OM10538FI.book Page 110 Monday, January 23, 2017 11:23 AM
