Beim Auftreten einer Störung
Nehmen Sie die Abschleppöse heraus. (S. 605, 623)
Entfernen Sie die Ösenabdeckung
mit einem Schlitzschraubendreher.
Platzieren Sie zum Schutz der Karos-
serie einen Lappen zwischen Schrau-
bendreher und Karosserie, wie in der
Abbildung gezeigt.
Setzen Sie die Abschleppöse in
die Öffnung ein, und ziehen Sie sie
handfest an.
Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel* oder
einer stabilen Metallstange fest.
*: Wenn kein Radmutternschlüssel vor-
handen ist, kann dieser bei einem
Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb
erworben werden.
Befestigen Sie Kabel oder Ketten sorgfältig an der Abschleppöse.
Achten Sie darauf, dass die Karosserie nicht beschädigt wird.
Steigen Sie in das abzuschleppende Fahrzeug ein und starten Sie das
Hybridsystem.
Wenn das Hybridsystem nicht startet, drehen Sie den Startschalter in den Modus
ON.
Schalten Sie vor dem Abschleppen des Fahrzeugs den Startschalter einmal aus
und starten Sie dann das Hybridsystem.
Vorgehensweise beim Abschleppen im Notfall
1
2
3
4
5
6

5828-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M

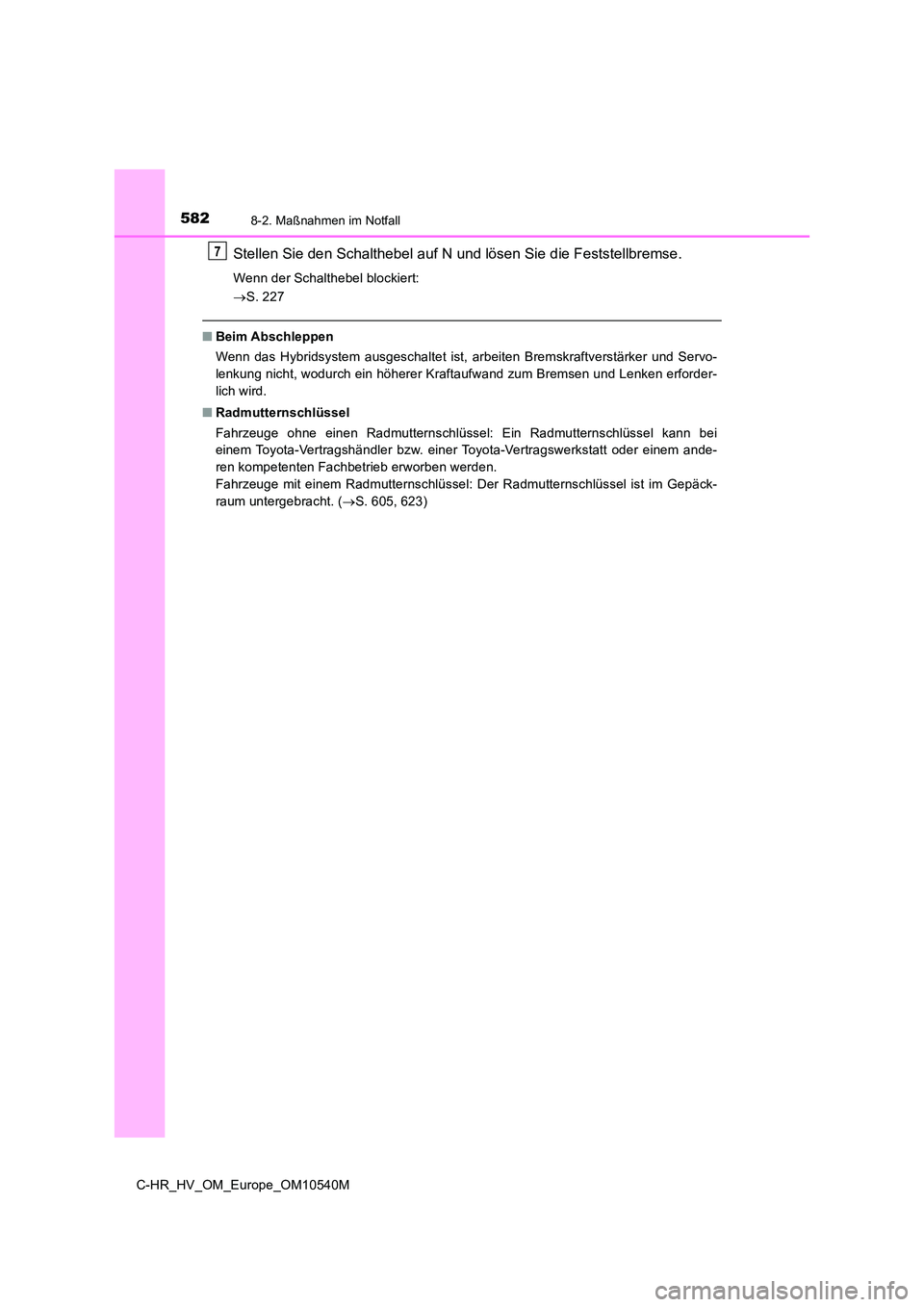

Stellen Sie den Schalthebel auf N und lösen Sie die Feststellbremse.
Wenn der Schalthebel blockiert:
 S. 227
■Beim Abschleppen
Wenn das Hybridsystem ausgeschaltet ist, arbeiten Bremskraftverstärker und Servo-
lenkung nicht, wodurch ein höherer Kraftaufwand zum Bremsen und Lenken erforder-
lich wird.
■ Radmutternschlüssel
Fahrzeuge ohne einen Radmutternschlüssel: Ein Radmutternschlüssel kann bei
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb erworben werden.
Fahrzeuge mit einem Radmutternschlüssel: Der Radmutternschlüssel ist im Gepäck-
raum untergebracht. ( S. 605, 623)
7

5838-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung

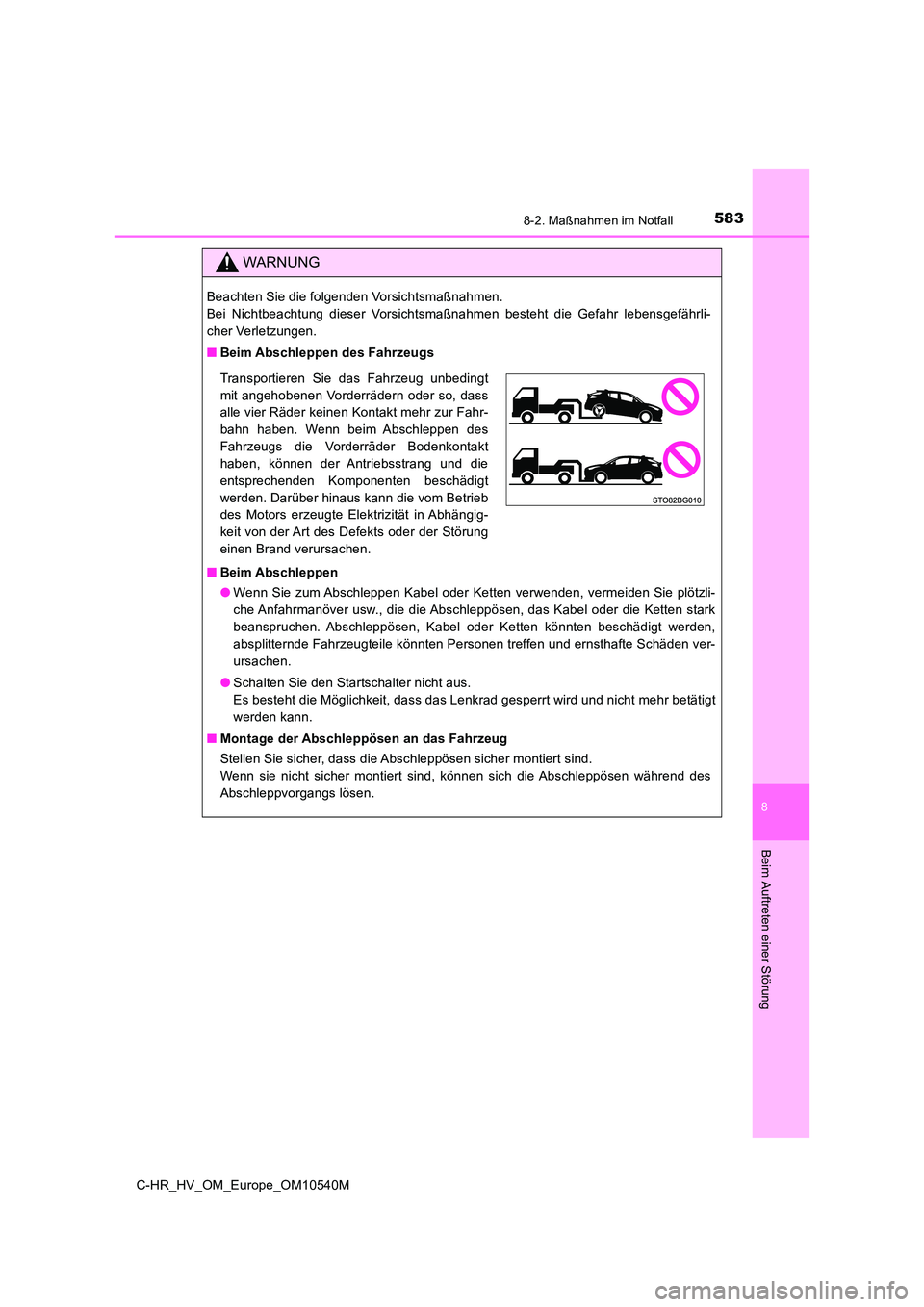

WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
■ Beim Abschleppen des Fahrzeugs
■ Beim Abschleppen
● Wenn Sie zum Abschleppen Kabel oder Ketten verwenden, vermeiden Sie plötzli-
che Anfahrmanöver usw., die die Abschleppösen, das Kabel oder die Ketten stark
beanspruchen. Abschleppösen, Kabel oder Ketten könnten beschädigt werden,
absplitternde Fahrzeugteile könnten Personen treffen und ernsthafte Schäden ver-
ursachen.
● Schalten Sie den Startschalter nicht aus.
Es besteht die Möglichkeit, dass das Lenkrad gesperrt wird und nicht mehr betätigt
werden kann.
■ Montage der Abschleppösen an das Fahrzeug
Stellen Sie sicher, dass die Abschleppösen sicher montiert sind.
Wenn sie nicht sicher montiert sind, können sich die Abschleppösen während des
Abschleppvorgangs lösen.
Transportieren Sie das Fahrzeug unbedingt
mit angehobenen Vorderrädern oder so, dass
alle vier Räder keinen Kontakt mehr zur Fahr-
bahn haben. Wenn beim Abschleppen des
Fahrzeugs die Vorderräder Bodenkontakt
haben, können der Antriebsstrang und die
entsprechenden Komponenten beschädigt
werden. Darüber hinaus kann die vom Betrieb
des Motors erzeugte Elektrizität in Abhängig-
keit von der Art des Defekts oder der Störung
einen Brand verursachen.

5848-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
HINWEIS
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Abschleppfahrzeug, das die Räder anhebt
● Schleppen Sie das Fahrzeug nie rückwärts ab, während der Startschalter ausge-
schaltet ist. Der Mechanismus des Lenkradschlosses ist nicht stark genug, um die
Vorderräder in Geradeaus-Stellung zu halten.
● Prüfen Sie beim Anheben des Fahrzeugs, dass auf der gegenüberliegenden Seite
des angehobenen Fahrzeugs noch genug Bodenfreiheit zum Abschleppen ver-
bleibt. Ohne ausreichenden Abstand kann das Fahrzeug beim Abschleppen
beschädigt werden.
■ Vermeiden von Schäden am Fahrzeug beim Abschleppen mit einem
Abschleppwagen mit Seilwinde
Schleppen Sie Ihr Fahrzeug weder von vorn noch von hinten mit einem
Abschleppwagen mit Seilwinde ab.
■ Schutz des Fahrzeugs vor Beschädigungen beim Abschleppen
Befestigen Sie Kabel oder Ketten nicht an Aufhängungsbauteilen.

5858-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung

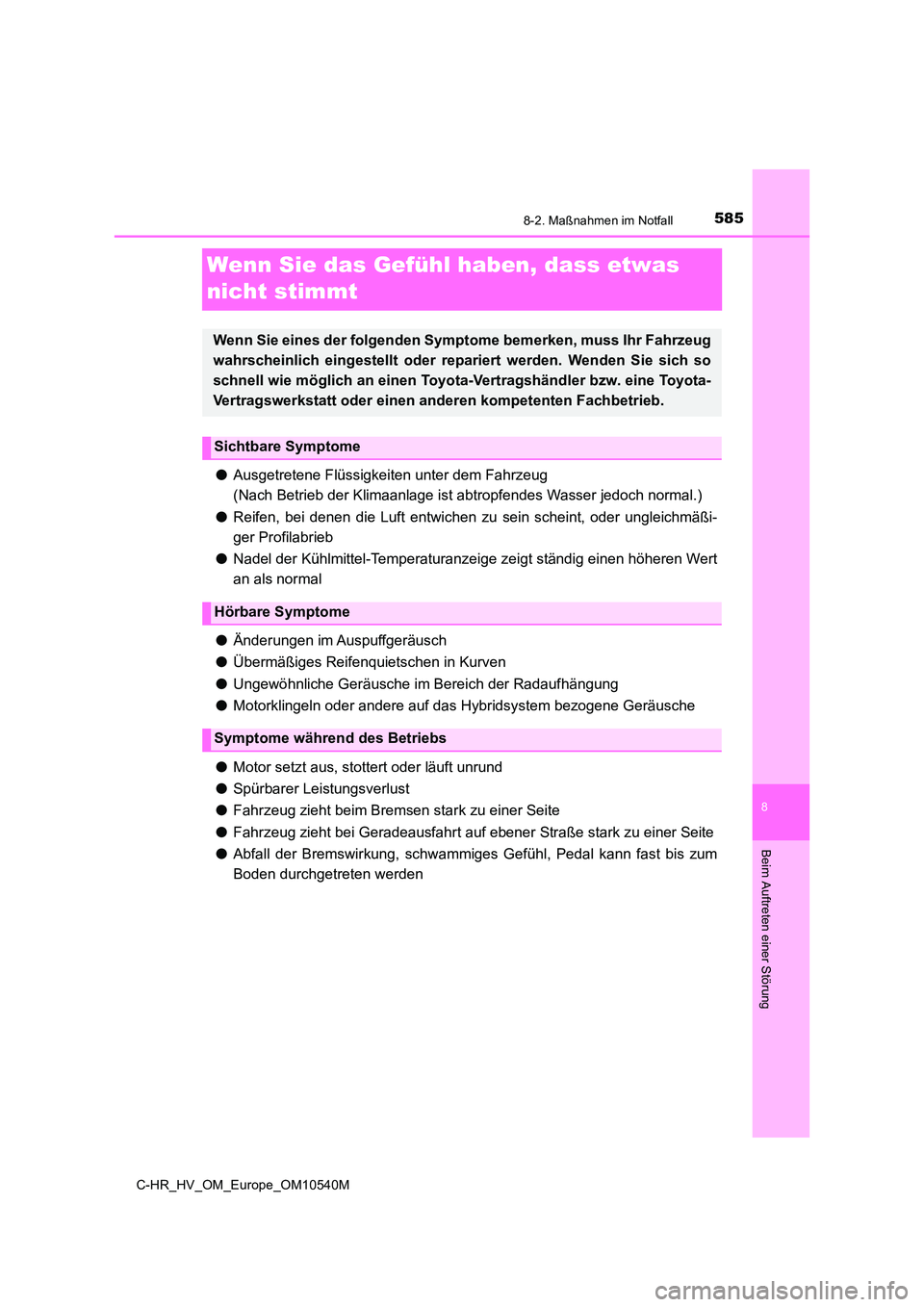

Wenn Sie das Gefühl haben, dass etwas
nicht stimmt
● Ausgetretene Flüssigkeiten unter dem Fahrzeug
(Nach Betrieb der Klimaanlage ist abtropfendes Wasser jedoch normal.)
● Reifen, bei denen die Luft entwichen zu sein scheint, oder ungleichmäßi-
ger Profilabrieb
● Nadel der Kühlmittel-Temperaturanzeige zeigt ständig einen höheren Wert
an als normal
● Änderungen im Auspuffgeräusch
● Übermäßiges Reifenquietschen in Kurven
● Ungewöhnliche Geräusche im Bereich der Radaufhängung
● Motorklingeln oder andere auf das Hybridsystem bezogene Geräusche
● Motor setzt aus, stottert oder läuft unrund
● Spürbarer Leistungsverlust
● Fahrzeug zieht beim Bremsen stark zu einer Seite
● Fahrzeug zieht bei Geradeausfahrt auf ebener Straße stark zu einer Seite
● Abfall der Bremswirkung, schwammiges Gefühl, Pedal kann fast bis zum
Boden durchgetreten werden
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich eingestellt oder repa riert werden. Wenden Sie sich so
schnell wie möglich an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Sichtbare Symptome
Hörbare Symptome
Symptome während des Betriebs

5868-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M

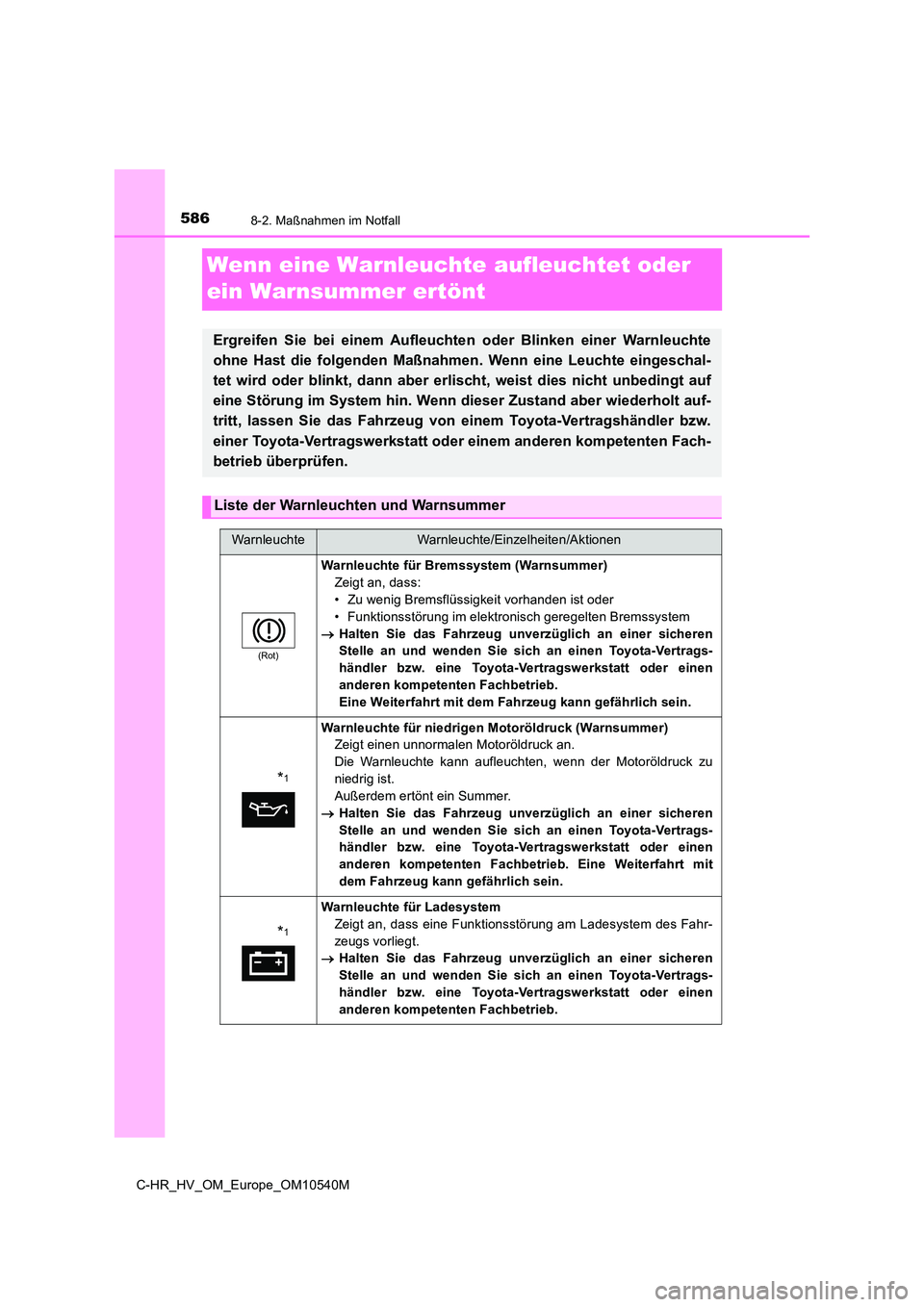

Wenn eine Warnleuchte aufleuchtet oder
ein Warnsummer ertönt
Ergreifen Sie bei einem Aufleuchte n oder Blinken einer Warnleuchte
ohne Hast die folgenden Maßnahmen. Wenn eine Leuchte eingeschal-
tet wird oder blinkt, dann aber erlischt, weist dies nicht unbedingt auf
eine Störung im System hin. Wenn dieser Zustand aber wiederholt auf-
tritt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fach-
betrieb überprüfen.
Liste der Warnleuchten und Warnsummer
WarnleuchteWarnleuchte/Einzelheiten/Aktionen
(Rot)
Warnleuchte für Bremssystem (Warnsummer)
Zeigt an, dass:
• Zu wenig Bremsflüssigkeit vorhanden ist oder
• Funktionsstörung im elektronisch geregelten Bremssystem
 Halten Sie das Fahrzeug unverzüglich an einer sicheren
Stelle an und wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.
Eine Weiterfahrt mit dem Fahrzeug kann gefährlich sein.
*1
Warnleuchte für niedrigen Motoröldruck (Warnsummer)
Zeigt einen unnormalen Motoröldruck an.
Die Warnleuchte kann aufleuchten, wenn der Motoröldruck zu
niedrig ist.
Außerdem ertönt ein Summer.
 Halten Sie das Fahrzeug unverzüglich an einer sicheren
Stelle an und wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb. Eine Weiterfahrt mit
dem Fahrzeug kann gefährlich sein.
*1
Warnleuchte für Ladesystem
Zeigt an, dass eine Funktionsstörung am Ladesystem des Fahr-
zeugs vorliegt.
 Halten Sie das Fahrzeug unverzüglich an einer sicheren
Stelle an und wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.

5878-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung

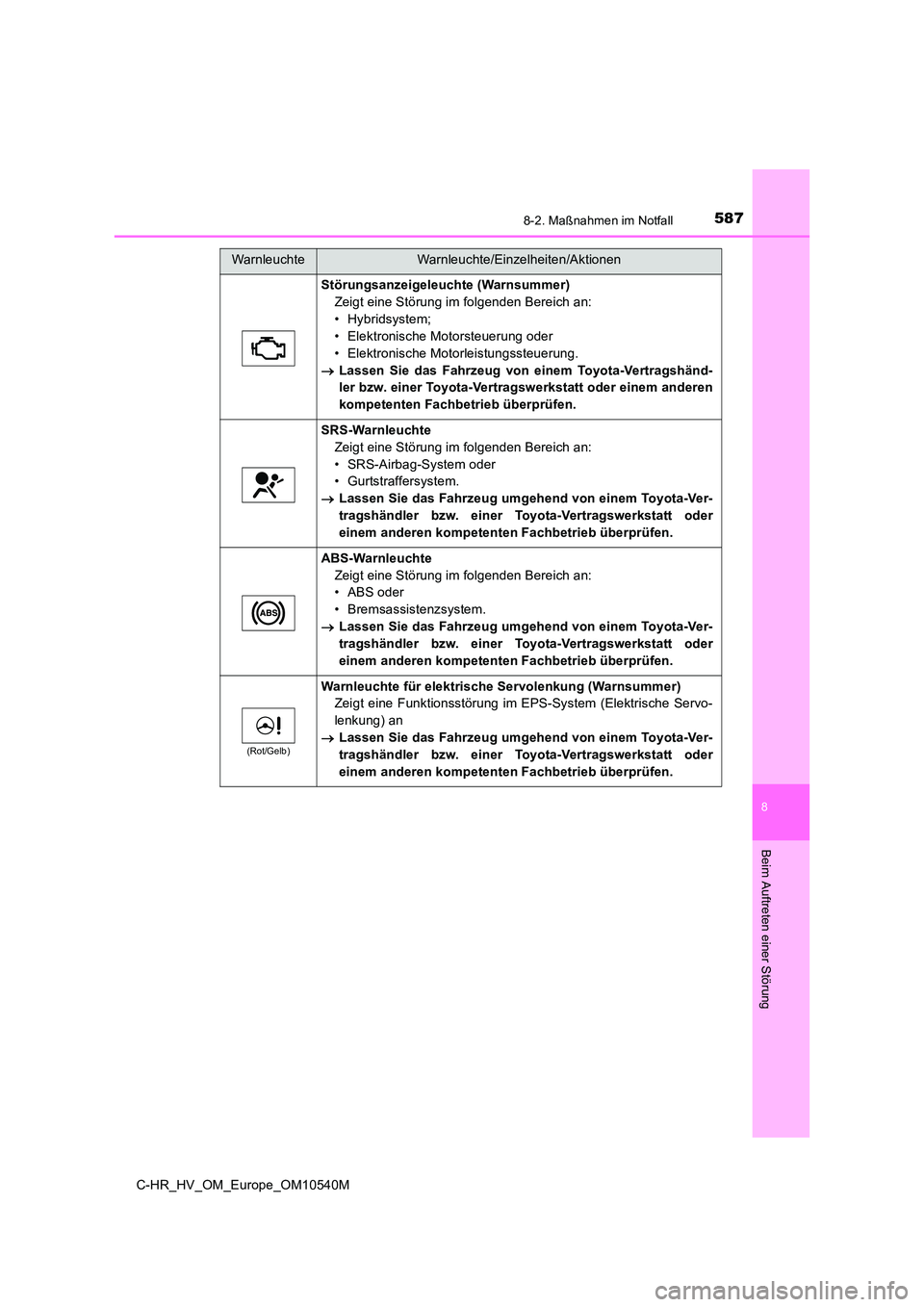

Störungsanzeigeleuchte (Warnsummer)
Zeigt eine Störung im folgenden Bereich an:
• Hybridsystem;
• Elektronische Motorsteuerung oder
• Elektronische Motorleistungssteuerung.
 Lassen Sie das Fahrzeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
SRS-Warnleuchte
Zeigt eine Störung im folgenden Bereich an:
• SRS-Airbag-System oder
• Gurtstraffersystem.
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
ABS-Warnleuchte
Zeigt eine Störung im folgenden Bereich an:
• ABS oder
• Bremsassistenzsystem.
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
(Rot/Gelb)
Warnleuchte für elektrische Servolenkung (Warnsummer)
Zeigt eine Funktionsstörung im EPS-System (Elektrische Servo-
lenkung) an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

5888-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M

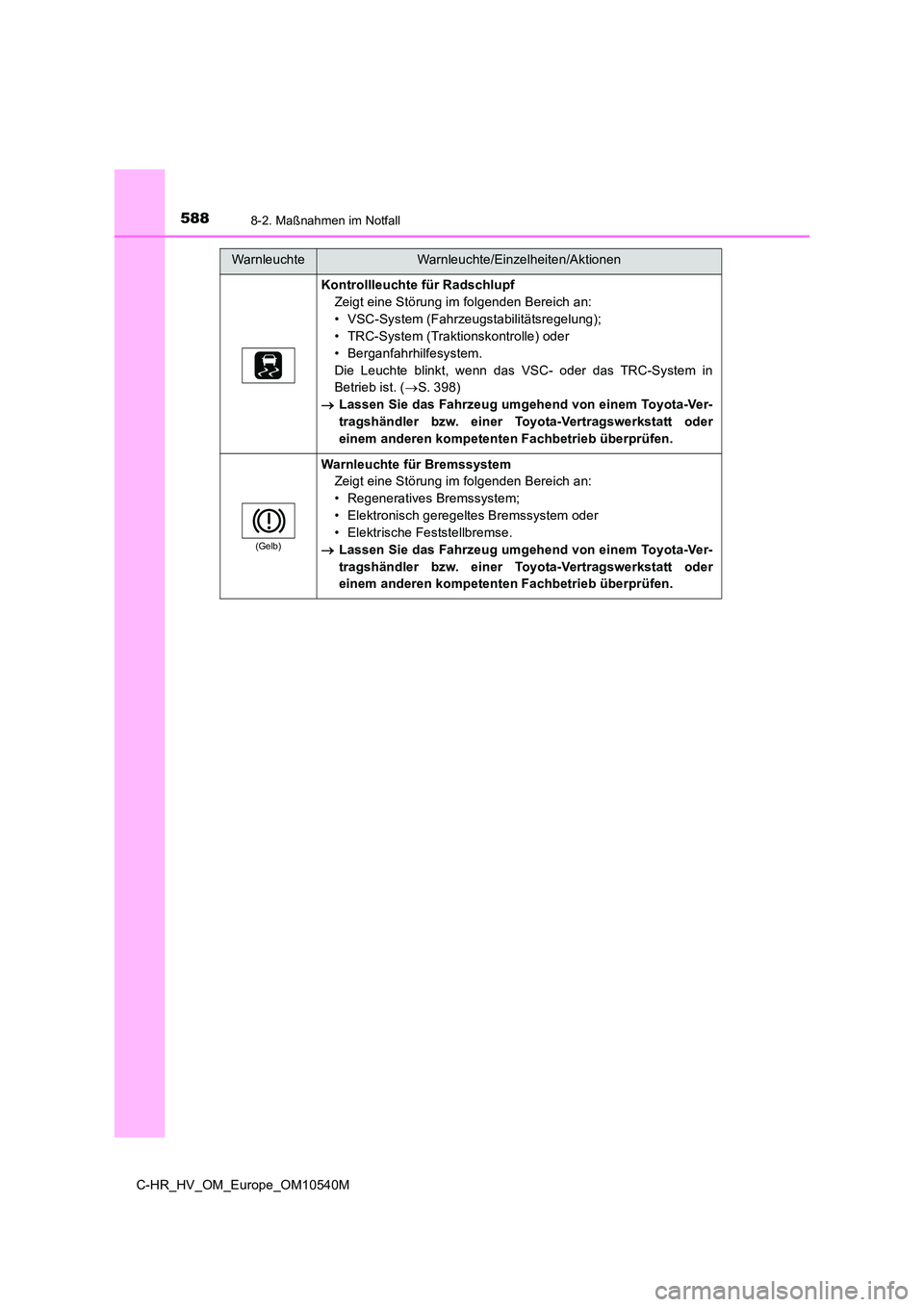

Kontrollleuchte für Radschlupf
Zeigt eine Störung im folgenden Bereich an:
• VSC-System (Fahrzeugstabilitätsregelung);
• TRC-System (Traktionskontrolle) oder
• Berganfahrhilfesystem.
Die Leuchte blinkt, wenn das VSC- oder das TRC-System in
Betrieb ist. ( S. 398)
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
(Gelb)
Warnleuchte für Bremssystem
Zeigt eine Störung im folgenden Bereich an:
• Regeneratives Bremssystem;
• Elektronisch geregeltes Bremssystem oder
• Elektrische Feststellbremse.
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

5898-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung
PCS-Warnleuchte (je nach Ausstattung)
Wenn die Warnleuchte blinkt (und ein Summer ertönt):
Meldet eine Funktionsstörung im PCS (Pre-Collision-System)
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
Wenn die Warnleuchte leuchtet:
Weist darauf hin, dass das PCS (Pre-Collision-Sicherheitssys-
tem) vorübergehend aus einem der folgenden Gründe nicht ver-
fügbar ist:
• Der Bereich um den Radarsensor oder Kamerasensor ist ver-
schmutzt oder mit Kondenswasser, Eis, Aufklebern usw.
bedeckt.
Beseitigen Sie die Verschmutzung, das Kondenswasser, das
Eis, die Aufkleber usw. (S. 263)
• Die Betriebsbedingungen des Radarsensors oder des Kame-
rasensors (z. B. Temperatur usw.) werden nicht erfüllt
 In diesem Fall kann das Fahrzeug gefahren werden. Das
PCS (Pre-Collision-System) wird aktiviert, wenn die
Betriebsbedingungen (z. B. Temperatur usw.) wieder erfüllt
werden.
Wenn die Warnleuchte leuchtet:
Entweder ist das VSC-System (Fahrzeugstabilitätskontrolle) oder
das PCS (Pre-Collision-Sicherheitssystem) deaktiviert oder es
sind beide Systeme deaktiviert.
 Zum Aktivieren des PCS muss sowohl das VSC-System als
auch das PCS aktiviert werden. ( S. 272, 399)
*2
(Blinkt)
Kontrollleuchte für die Feststellbremse (Warnsummer)
Unter Umständen ist die Feststellbremse nicht vollständig ange-
zogen oder gelöst
 Betätigen Sie den Schalter der Feststellbremse erneut.
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht
gelöst wurde. Wenn die Leuchte nach dem Lösen der Feststell-
bremse erlischt, funktioniert das System ordnungsgemäß.

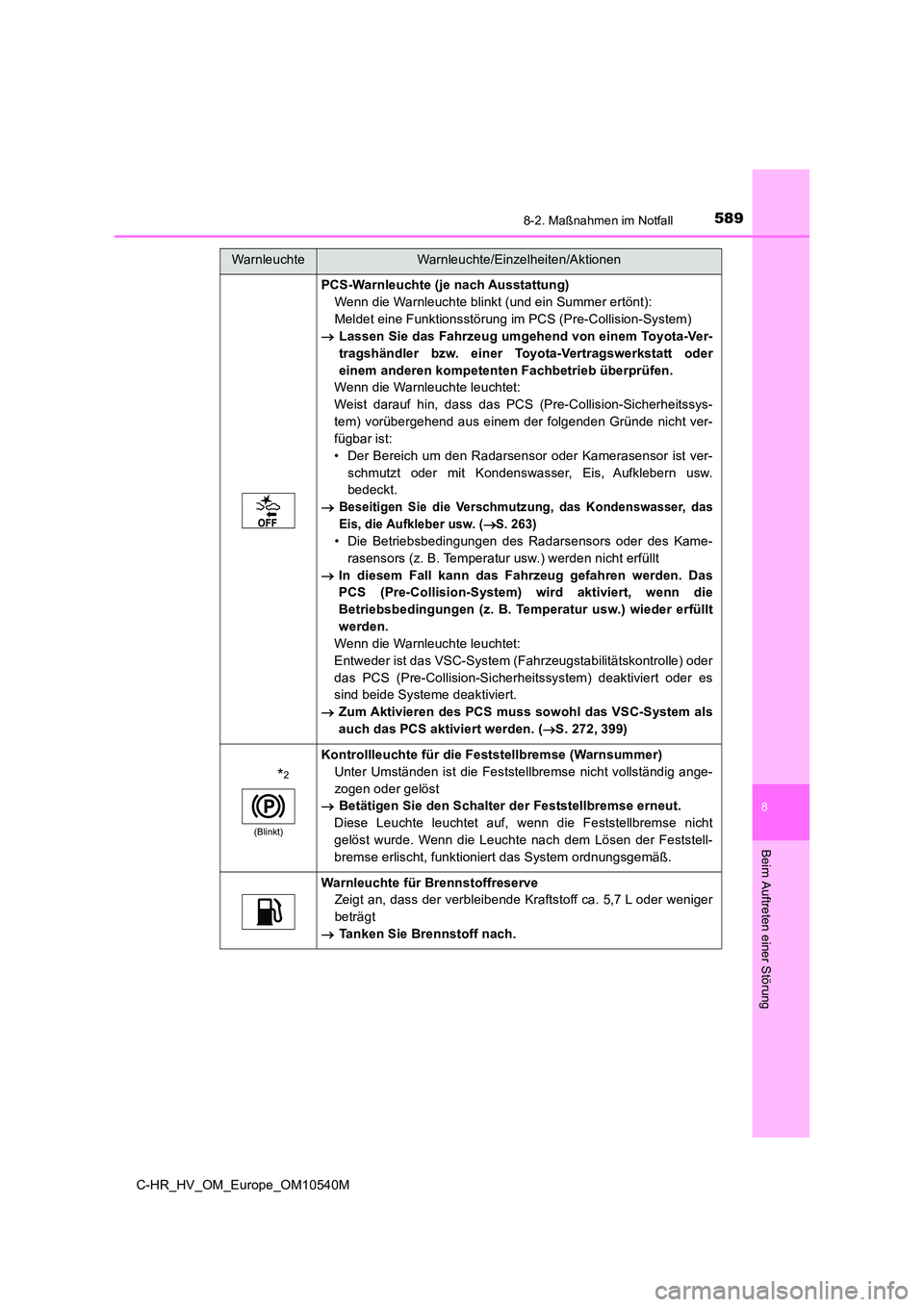

Warnleuchte für Brennstoffreserve
Zeigt an, dass der verbleibende Kraftstoff ca. 5,7 L oder weniger
beträgt
 Tanken Sie Brennstoff nach.
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

5908-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
*3

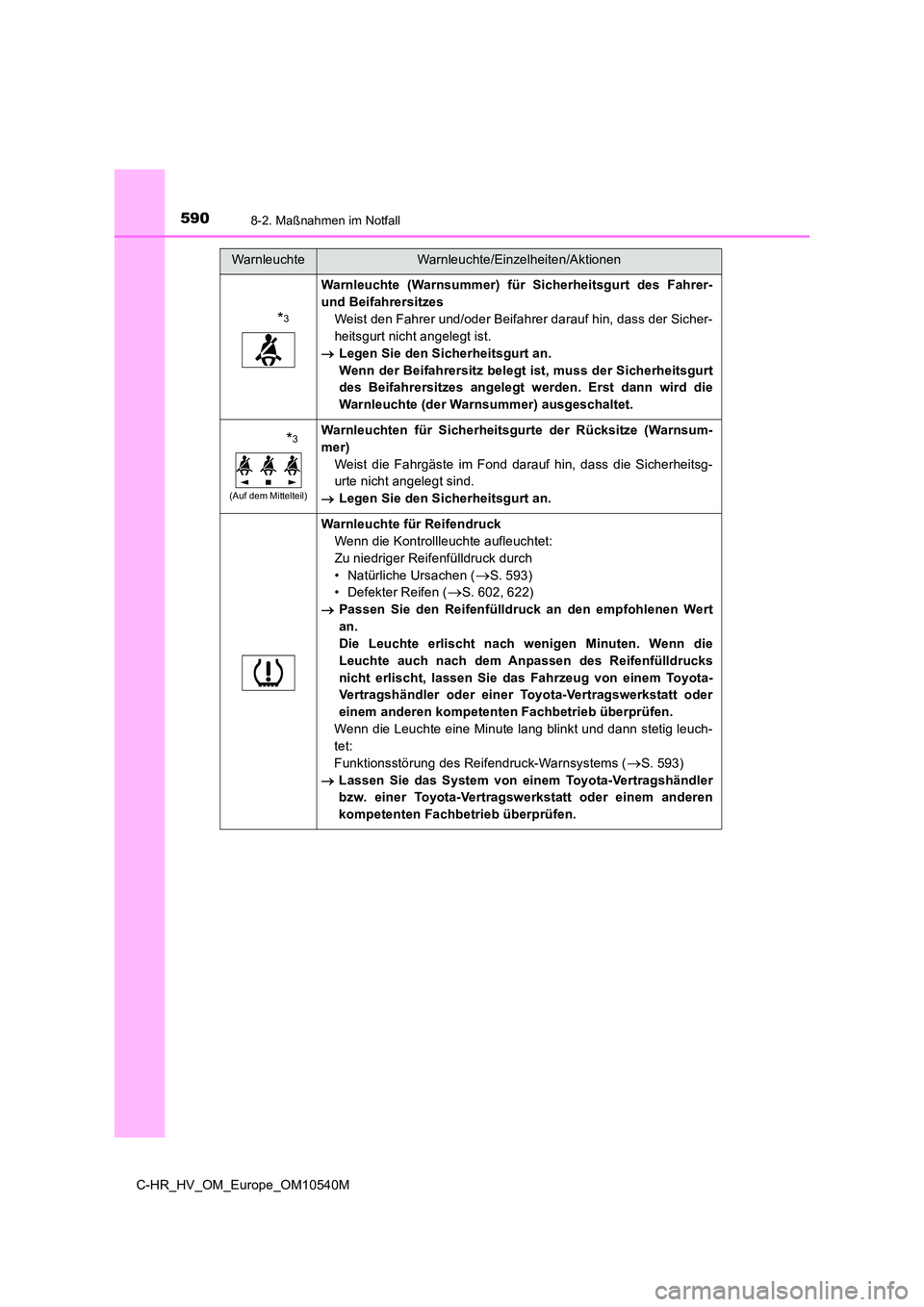

Warnleuchte (Warnsummer) für Sicherheitsgurt des Fahrer-
und Beifahrersitzes
Weist den Fahrer und/oder Beifahrer darauf hin, dass der Sicher-
heitsgurt nicht angelegt ist.
 Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz belegt ist, muss der Sicherheitsgurt
des Beifahrersitzes angelegt werden. Erst dann wird die
Warnleuchte (der Warnsummer) ausgeschaltet.
*3
(Auf dem Mittelteil)
Warnleuchten für Sicherheitsgurte der Rücksitze (Warnsum-
mer)
Weist die Fahrgäste im Fond darauf hin, dass die Sicherheitsg-
urte nicht angelegt sind.
 Legen Sie den Sicherheitsgurt an.
Warnleuchte für Reifendruck
Wenn die Kontrollleuchte aufleuchtet:
Zu niedriger Reifenfülldruck durch
• Natürliche Ursachen (S. 593)
• Defekter Reifen (S. 602, 622)
 Passen Sie den Reifenfülldruck an den empfohlenen Wert
an.
Die Leuchte erlischt nach wenigen Minuten. Wenn die
Leuchte auch nach dem Anpassen des Reifenfülldrucks
nicht erlischt, lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler oder einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
Wenn die Leuchte eine Minute lang blinkt und dann stetig leuch-
tet:
Funktionsstörung des Reifendruck-Warnsystems (S. 593)
 Lassen Sie das System von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Aktionen
