6018-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung

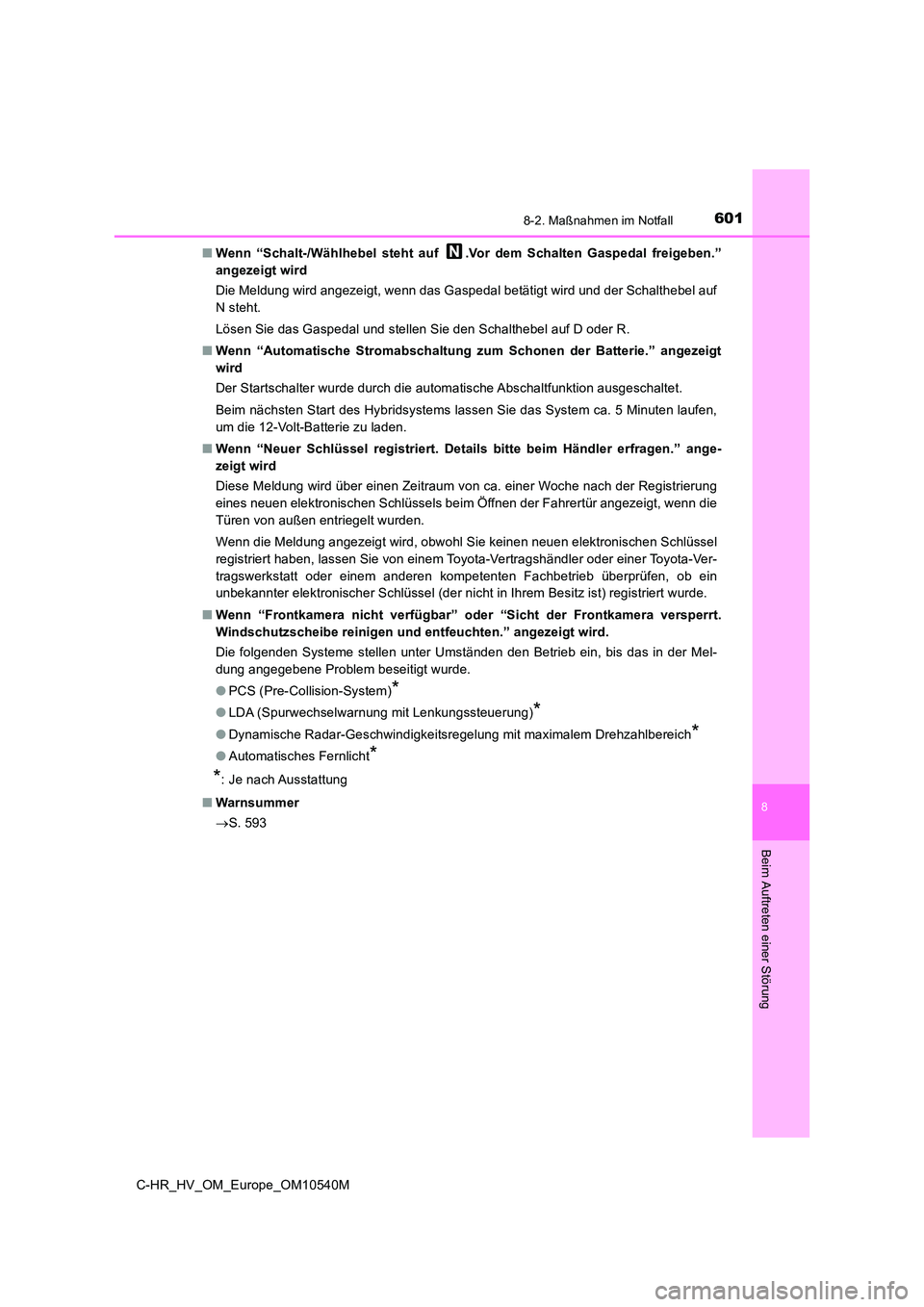

■Wenn “Schalt-/Wählhebel steht auf .Vor dem Schalten Gaspedal freigeben.”
angezeigt wird
Die Meldung wird angezeigt, wenn das Gaspedal betätigt wird und der Schalthebel auf
N steht.
Lösen Sie das Gaspedal und stellen Sie den Schalthebel auf D oder R.
■ Wenn “Automatische Stromabschaltung zum Schonen der Batterie.” angezeigt
wird
Der Startschalter wurde durch die automatische Abschaltfunktion ausgeschaltet.
Beim nächsten Start des Hybridsystems lassen Sie das System ca. 5 Minuten laufen,
um die 12-Volt-Batterie zu laden.
■ Wenn “Neuer Schlüssel registriert. Details bitte beim Händler erfragen.” ange-
zeigt wird
Diese Meldung wird über einen Zeitraum von ca. einer Woche nach der Registrierung
eines neuen elektronischen Schlüssels beim Öffnen der Fahrertür angezeigt, wenn die
Türen von außen entriegelt wurden.
Wenn die Meldung angezeigt wird, obwohl Sie keinen neuen elektronischen Schlüssel
registriert haben, lassen Sie von einem Toyota-Vertragshändler oder einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen, ob ein
unbekannter elektronischer Schlüssel (der nicht in Ihrem Besitz ist) registriert wurde.
■ Wenn “Frontkamera nicht verfügbar” oder “Sicht der Frontkamera versperrt.
Windschutzscheibe reinigen und entfeuchten.” angezeigt wird.
Die folgenden Systeme stellen unter Umständen den Betrieb ein, bis das in der Mel-
dung angegebene Problem beseitigt wurde.
● PCS (Pre-Collision-System)*
●LDA (Spurwechselwarnung mit Lenkungssteuerung)*
●Dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbereich*
●Automatisches Fernlicht*
*: Je nach Ausstattung
■ Warnsummer
 S. 593

6028-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M

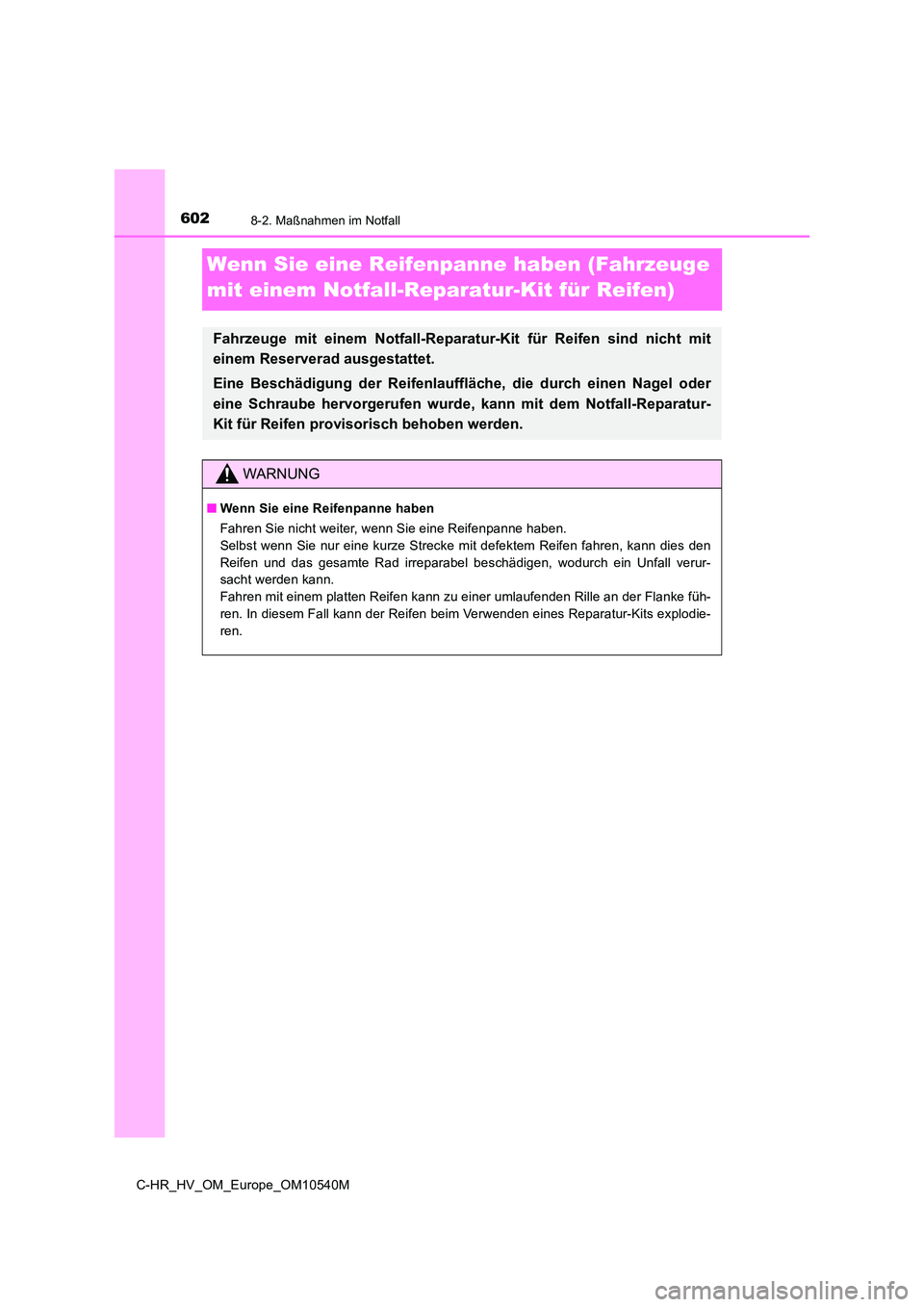

Wenn Sie eine Reifenpanne haben (Fahrzeuge
mit einem Notfall-Reparatur-Kit für Reifen)
Fahrzeuge mit einem Notfall-Reparatur-Kit für Reifen sind nicht mit
einem Reserverad ausgestattet.
Eine Beschädigung der Reifenlauffläche, die durch einen Nagel oder
eine Schraube hervorgerufen wurd e, kann mit dem Notfall-Reparatur-
Kit für Reifen provisorisch behoben werden.
WARNUNG
■ Wenn Sie eine Reifenpanne haben
Fahren Sie nicht weiter, wenn Sie eine Reifenpanne haben.
Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann dies den
Reifen und das gesamte Rad irreparabel beschädigen, wodurch ein Unfall verur-
sacht werden kann.
Fahren mit einem platten Reifen kann zu einer umlaufenden Rille an der Flanke füh-
ren. In diesem Fall kann der Reifen beim Verwenden eines Reparatur-Kits explodie-
ren.

6038-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung

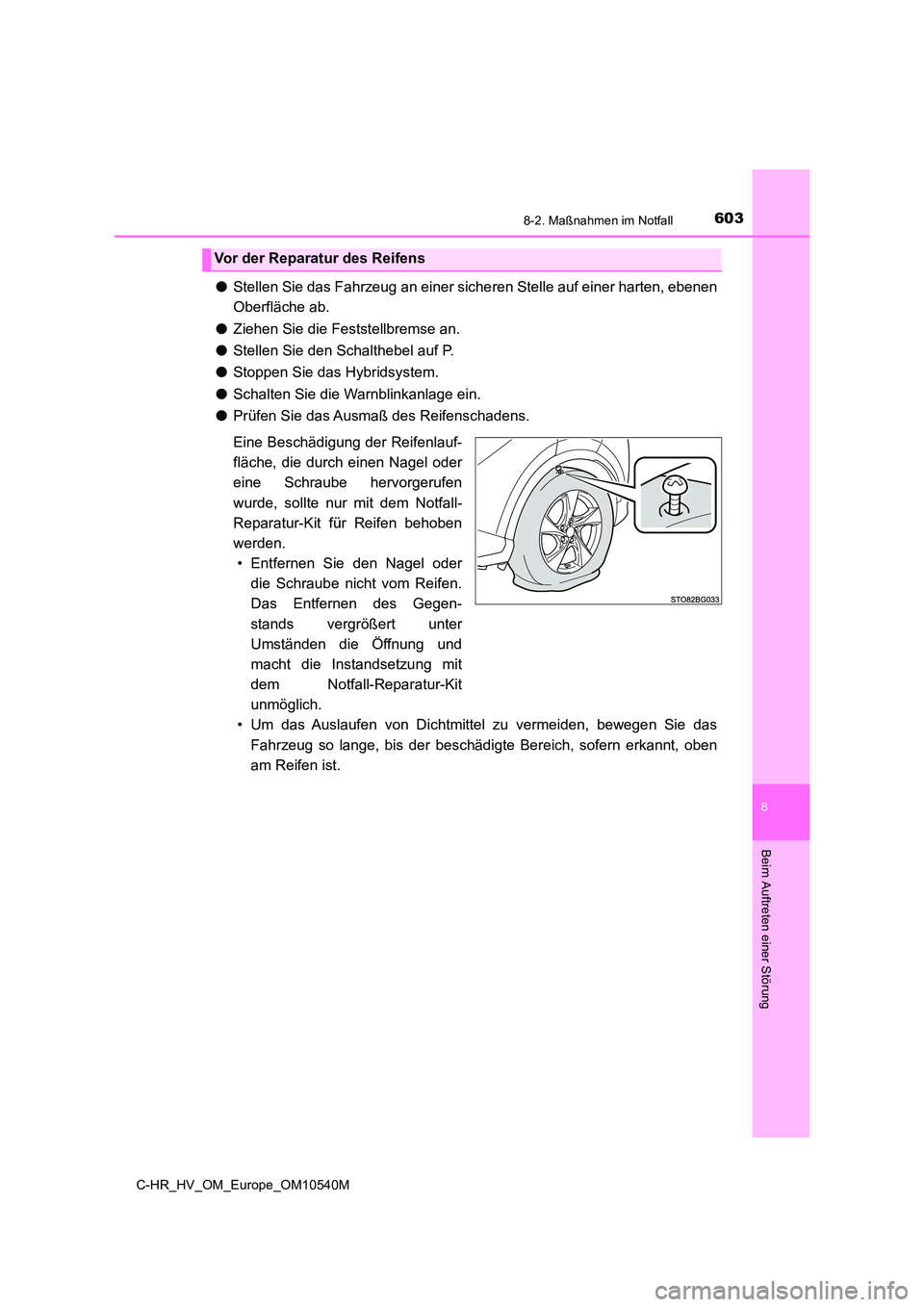

●Stellen Sie das Fahrzeug an einer sicheren Stelle auf einer harten, ebenen
Oberfläche ab.
● Ziehen Sie die Feststellbremse an.
● Stellen Sie den Schalthebel auf P.
● Stoppen Sie das Hybridsystem.
● Schalten Sie die Warnblinkanlage ein.
● Prüfen Sie das Ausmaß des Reifenschadens.
Eine Beschädigung der Reifenlauf-
fläche, die durch einen Nagel oder
eine Schraube hervorgerufen
wurde, sollte nur mit dem Notfall-
Reparatur-Kit für Reifen behoben
werden.
• Entfernen Sie den Nagel oder
die Schraube nicht vom Reifen.
Das Entfernen des Gegen-
stands vergrößert unter
Umständen die Öffnung und
macht die Instandsetzung mit
dem Notfall-Reparatur-Kit
unmöglich.
• Um das Auslaufen von Dichtmittel zu vermeiden, bewegen Sie das
Fahrzeug so lange, bis der beschädigte Bereich, sofern erkannt, oben
am Reifen ist.
Vor der Reparatur des Reifens

6048-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M

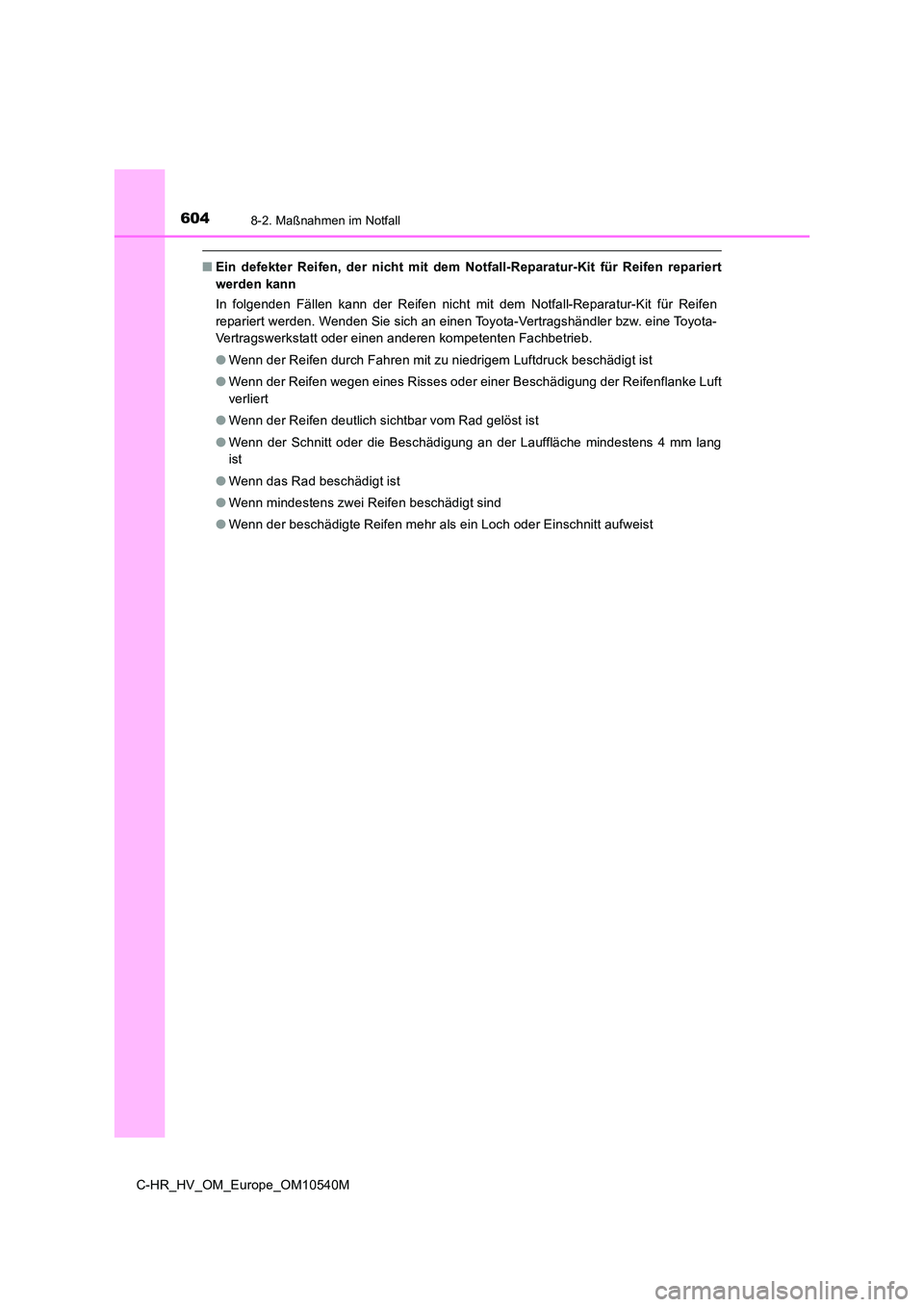

■Ein defekter Reifen, der nicht mit dem Notfall-Reparatur-Kit für Reifen repariert
werden kann
In folgenden Fällen kann der Reifen nicht mit dem Notfall-Reparatur-Kit für Reifen
repariert werden. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
● Wenn der Reifen durch Fahren mit zu niedrigem Luftdruck beschädigt ist
● Wenn der Reifen wegen eines Risses oder einer Beschädigung der Reifenflanke Luft
verliert
● Wenn der Reifen deutlich sichtbar vom Rad gelöst ist
● Wenn der Schnitt oder die Beschädigung an der Lauffläche mindestens 4 mm lang
ist
● Wenn das Rad beschädigt ist
● Wenn mindestens zwei Reifen beschädigt sind
● Wenn der beschädigte Reifen mehr als ein Loch oder Einschnitt aufweist

6058-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung

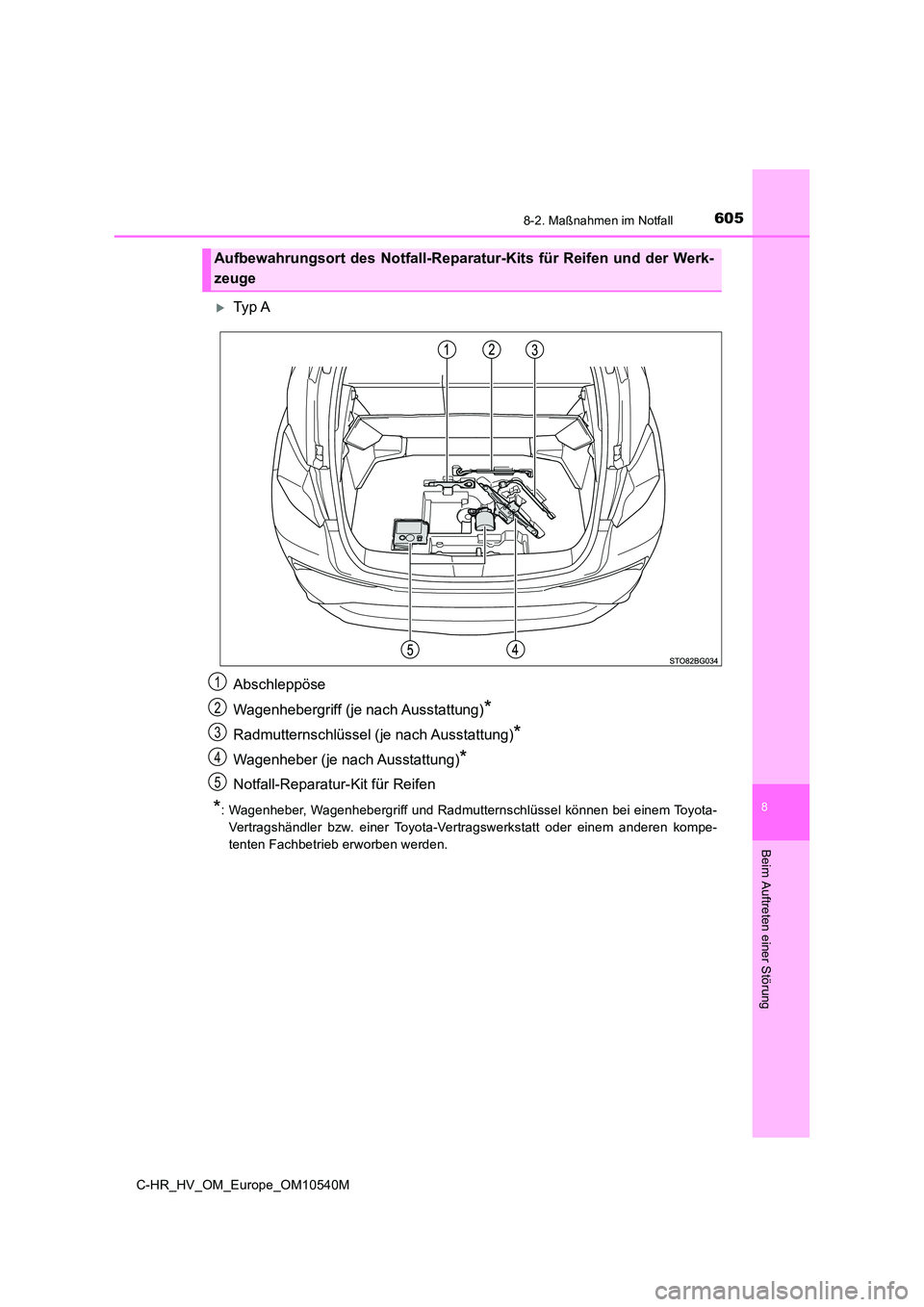

Ty p A
Abschleppöse
Wagenhebergriff (je nach Ausstattung)*
Radmutternschlüssel (je nach Ausstattung)*
Wagenheber (je nach Ausstattung)*
Notfall-Reparatur-Kit für Reifen
*: Wagenheber, Wagenhebergriff und Radmutternschlüssel können bei einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompe-
tenten Fachbetrieb erworben werden.
Aufbewahrungsort des Notfall-Reparat ur-Kits für Reifen und der Werk-
zeuge
1
2
3
4
5

6068-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
Ty p B
Abschleppöse
Notfall-Reparatur-Kit für Reifen
Radmutternschlüssel (je nach Ausstattung)*
Wagenheber (je nach Ausstattung)*
Wagenhebergriff (je nach Ausstattung)*
*: Wagenheber, Wagenhebergriff und Radmutternschlüssel können bei einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompe-
tenten Fachbetrieb erworben werden.
1
2
3
4
5

6078-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung

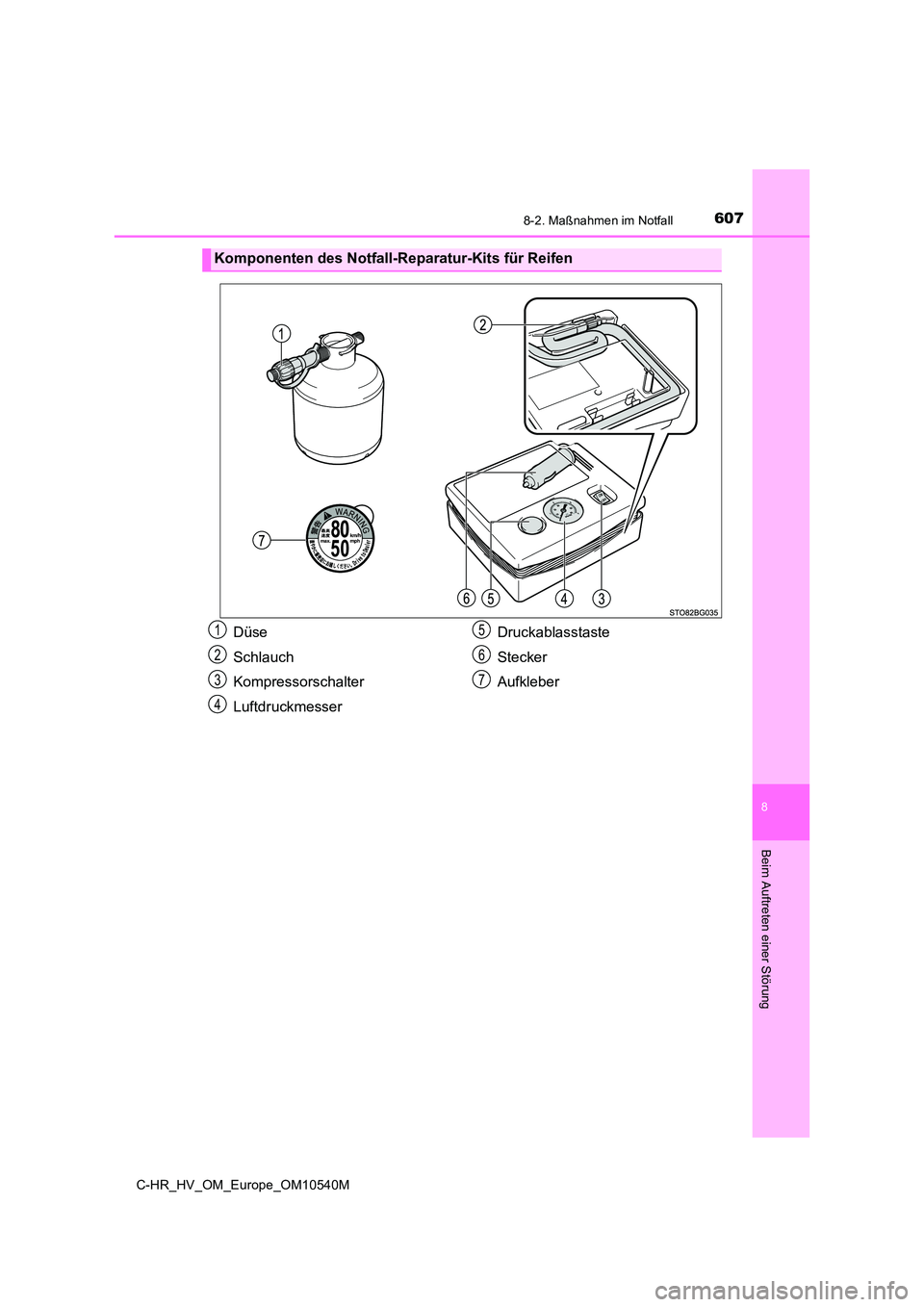

Komponenten des Notfall-Reparatur-Kits für Reifen
Düse
Schlauch
Kompressorschalter
Luftdruckmesser
Druckablasstaste
Stecker
Aufkleber
1
2
3
4
5
6
7

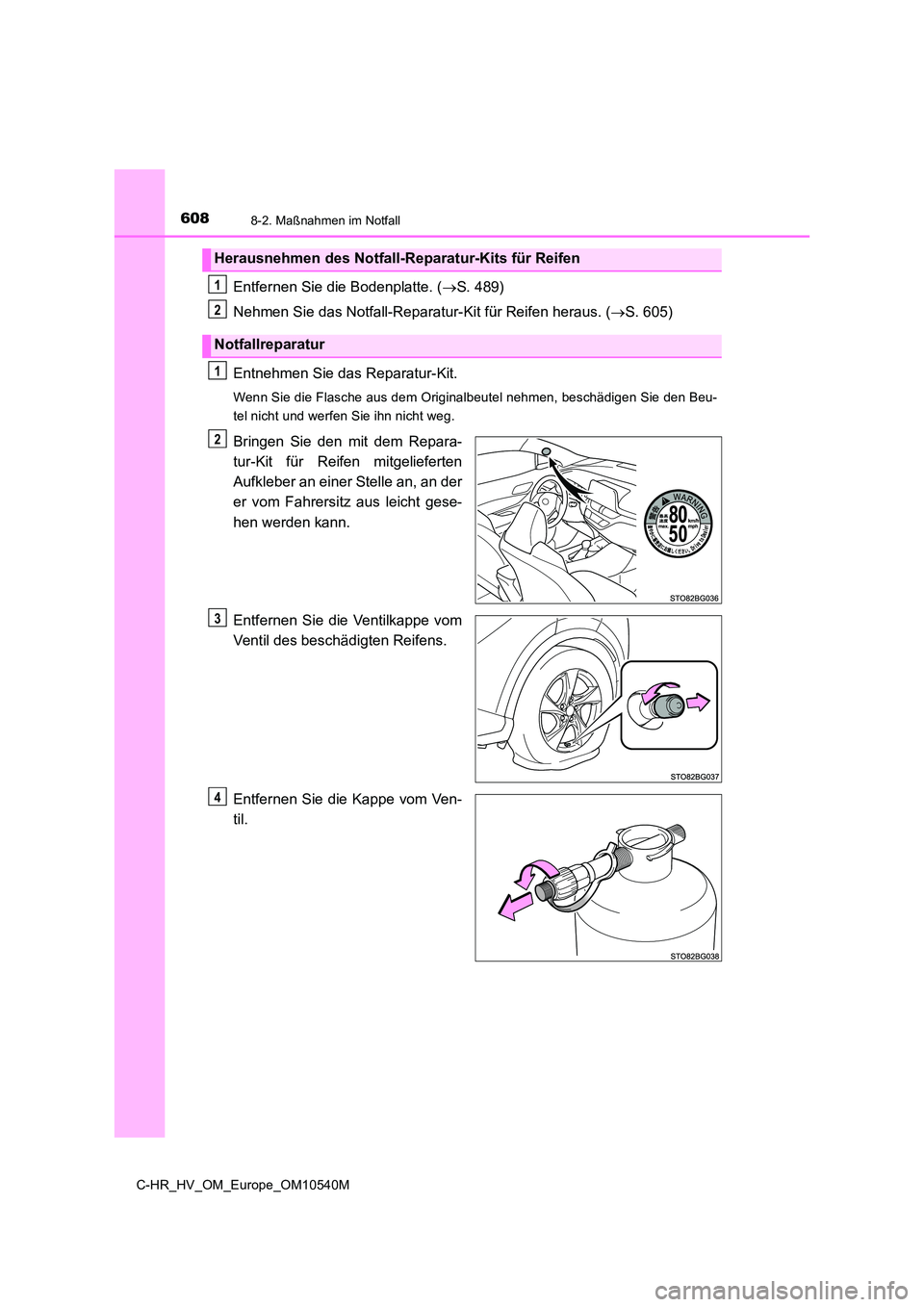

6088-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
Entfernen Sie die Bodenplatte. (S. 489)
Nehmen Sie das Notfall-Reparatur-Kit für Reifen heraus. ( S. 605)
Entnehmen Sie das Reparatur-Kit.
Wenn Sie die Flasche aus dem Originalbeutel nehmen, beschädigen Sie den Beu-
tel nicht und werfen Sie ihn nicht weg.
Bringen Sie den mit dem Repara-
tur-Kit für Reifen mitgelieferten
Aufkleber an einer Stelle an, an der
er vom Fahrersitz aus leicht gese-
hen werden kann.
Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
Entfernen Sie die Kappe vom Ven-
til.
Herausnehmen des Notfall-Reparatur-Kits für Reifen
Notfallreparatur
1
2
1
2
3
4

6098-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung

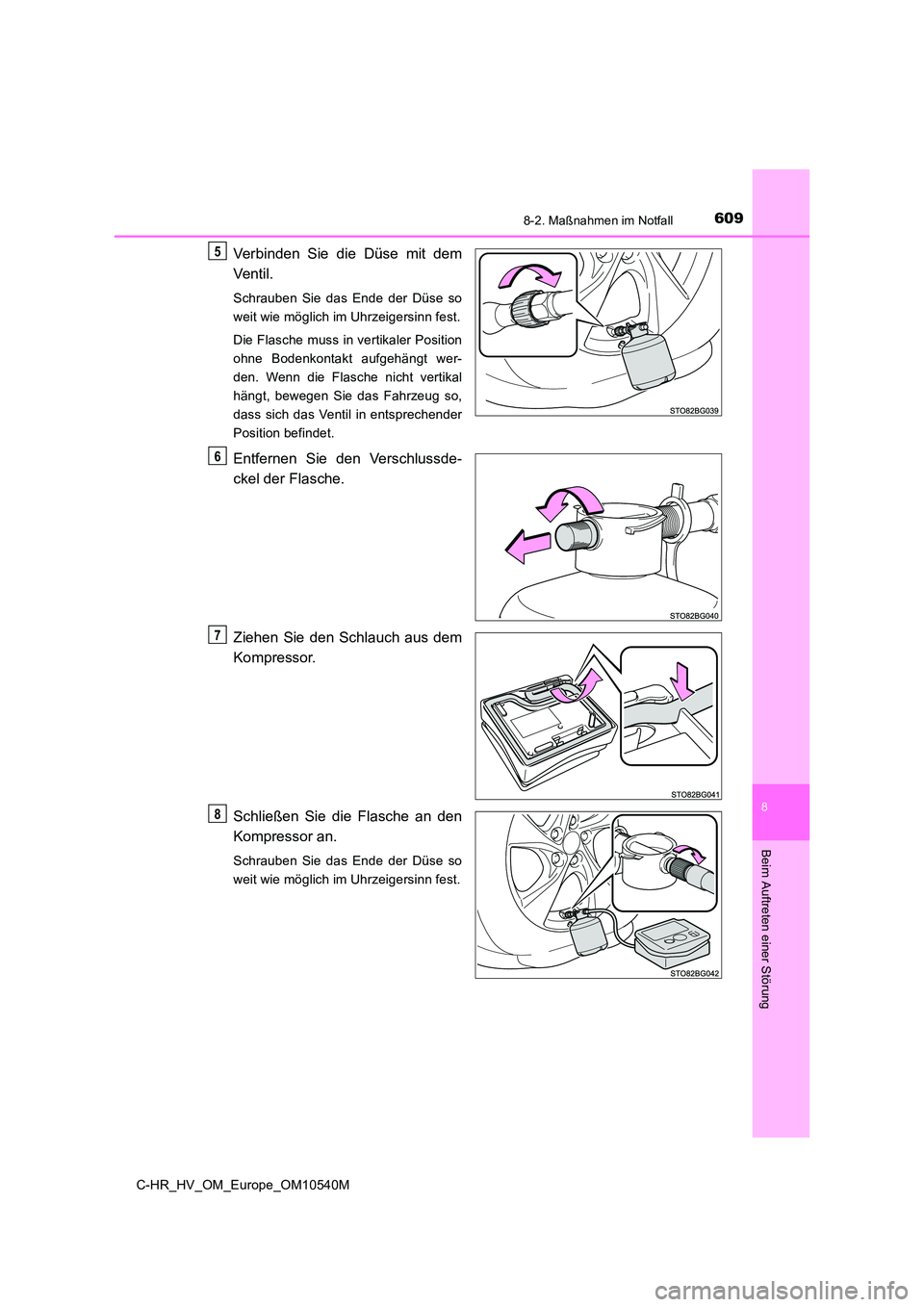

Verbinden Sie die Düse mit dem
Ventil.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
Die Flasche muss in vertikaler Position
ohne Bodenkontakt aufgehängt wer-
den. Wenn die Flasche nicht vertikal
hängt, bewegen Sie das Fahrzeug so,
dass sich das Ventil in entsprechender
Position befindet.
Entfernen Sie den Verschlussde-
ckel der Flasche.
Ziehen Sie den Schlauch aus dem
Kompressor.
Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
5
6
7
8

6108-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M

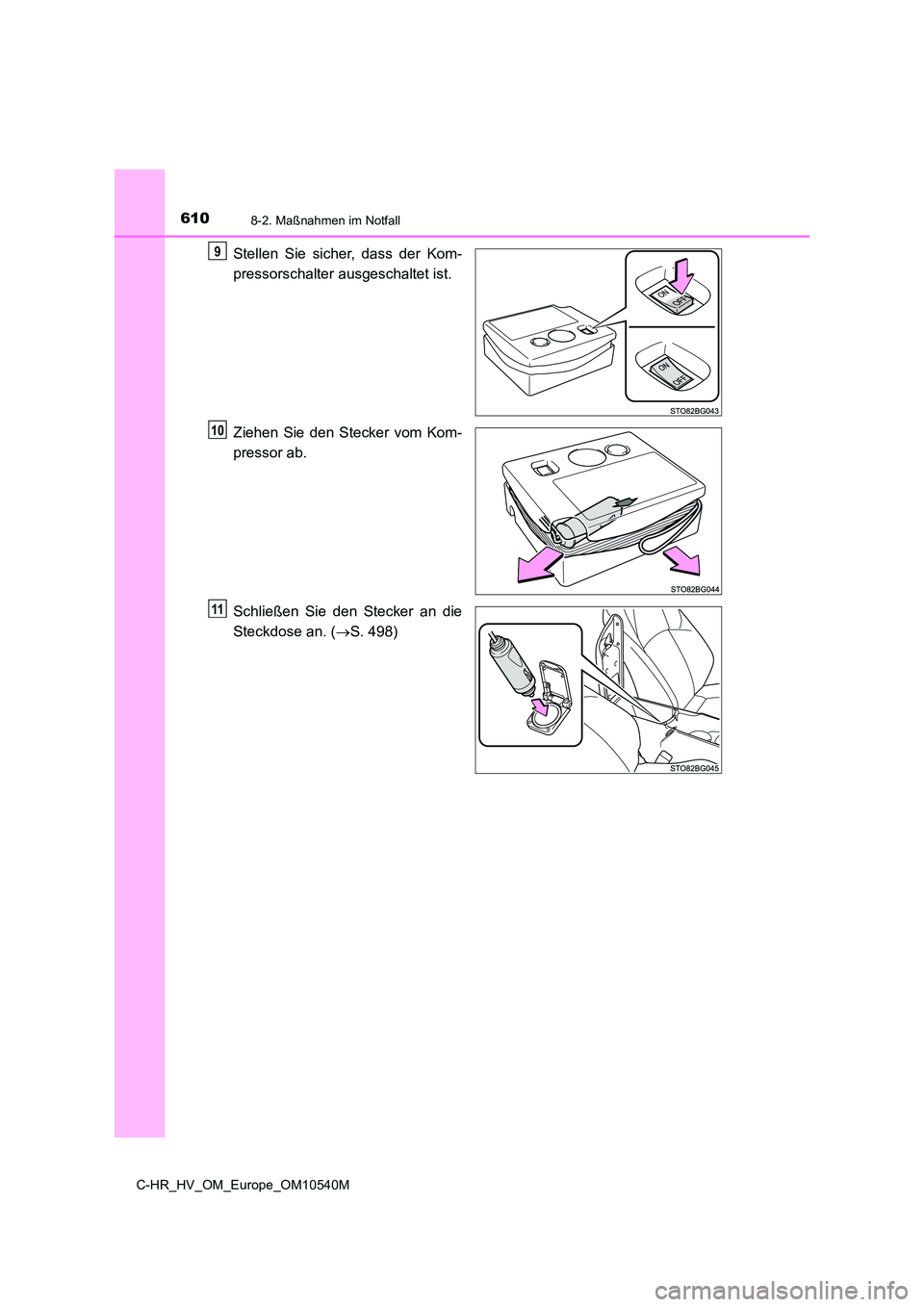

Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Ziehen Sie den Stecker vom Kom-
pressor ab.
Schließen Sie den Stecker an die
Steckdose an. ( S. 498)
9
10
11
