TOYOTA C_HR HYBRID 2017 Brugsanvisning (in Danish)

1212. Instrumentgruppe
2
Instrumentgruppe
C-HR_HV_OM_Europe_OM10538DK
*2: BSM-indikatorerne på sidespejlene lyser i følgende situationer for atbekræfte, at systemet er aktivt:
• Når tændingskontakten står på ON, er BSM-funktionen aktiveret på
skærmen på multi-informationsdisplayet.
• Når BSM-funktionen er aktiveret på skærmen på multi-informati- onsdisplayet, står tændingskontakten på ON.
Hvis systemet fungerer korrekt, slukkes BSM-indikatorerne på sidespej-
lene efter et par sekunder.
Hvis BSM-indikatorerne på sidespejlene ikke lyser eller slukkes, kan der
være en fejl i systemet.
I så fald skal du få bilen efterset hos en autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede fagfolk.
3: Lampen blinker som tegn på, at systemet er aktivt.
*4: Lampen tændes, når systemet er slået fra.
OM10538DK.book Page 121 Thursd ay, December 22, 2016 11:23 AM

1222. Instrumentgruppe
C-HR_HV_OM_Europe_OM10538DK

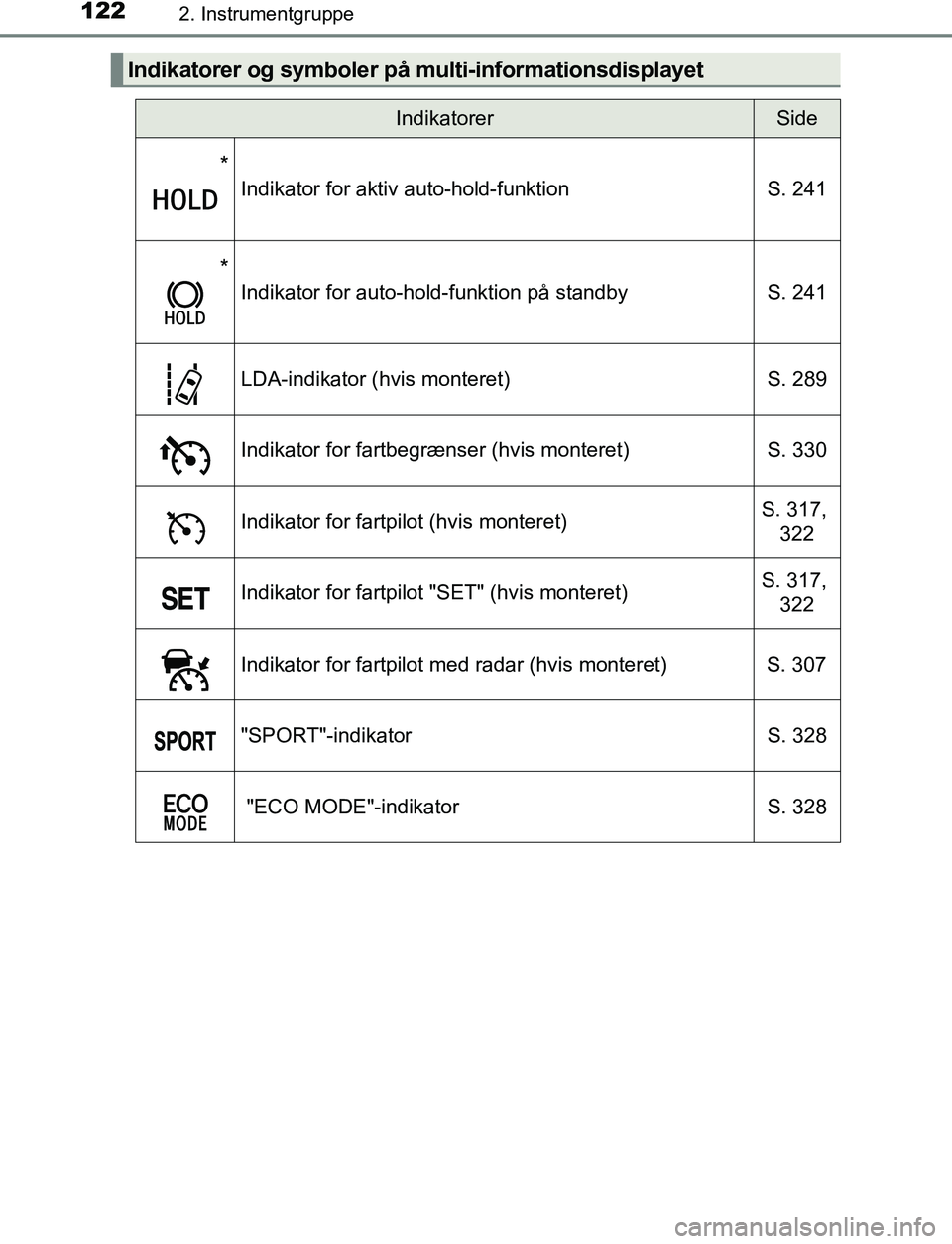

Indikatorer og symboler på multi-informationsdisplayet
IndikatorerSide
*
Indikator for aktiv auto-hold-funktionS. 241
*
Indikator for auto-hold-funktion på standby S. 241
LDA-indikator (hvis monteret) S. 289
Indikator for fartbegrænser (hvis monteret) S. 330
Indikator for fartpilot (hvis monteret) S. 317,
322
Indikator for fartpilot "SET" (hvis monteret) S. 317,
322
Indikator for fartpilot med radar (hvis monteret) S. 307
"SPORT"-indikator S. 328
"ECO MODE"-indikator S. 328
OM10538DK.book Page 122 Thursday, December 22, 2016 11:23 AM

1232. Instrumentgruppe
2
Instrumentgruppe
C-HR_HV_OM_Europe_OM10538DK

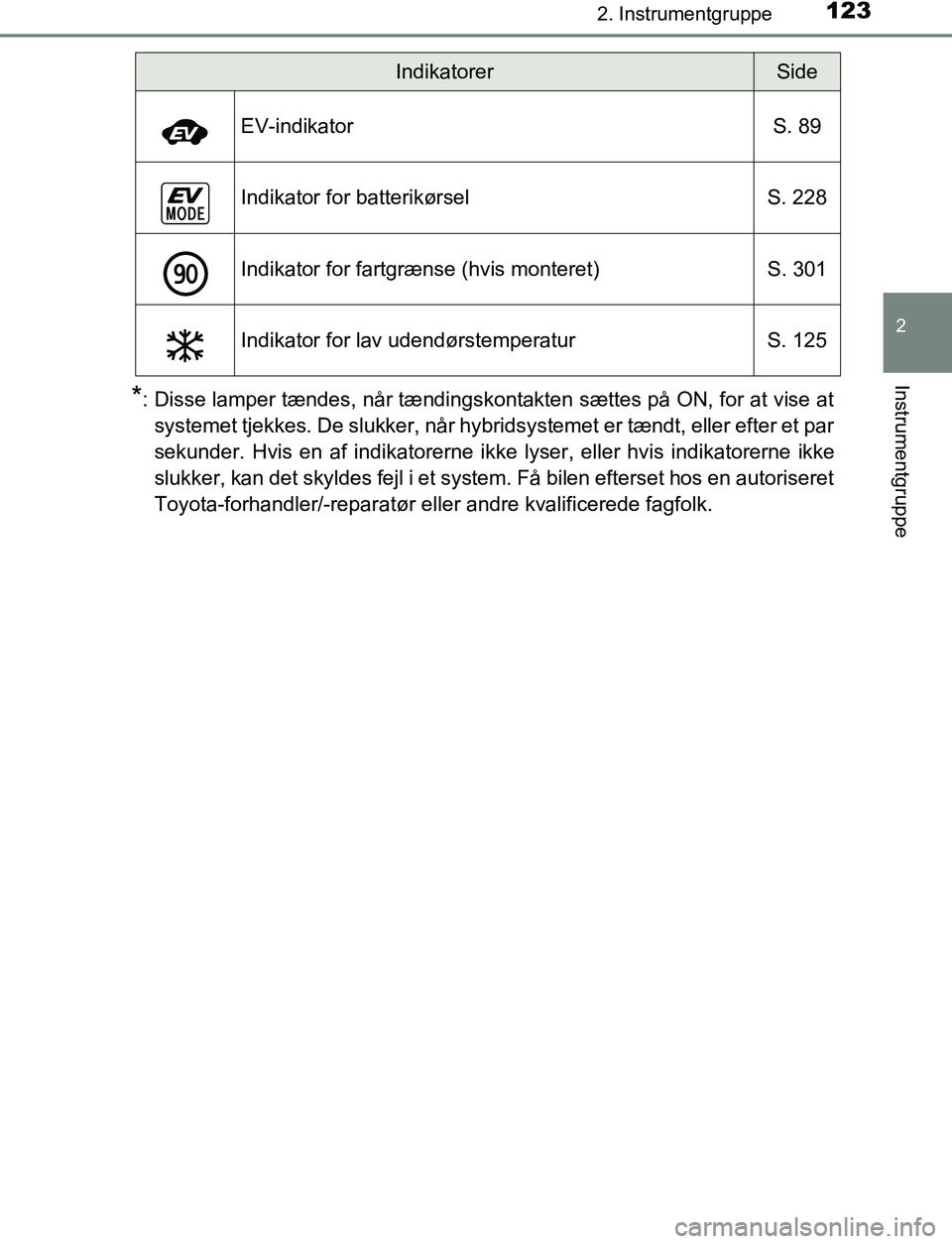

*: Disse lamper tændes, når tændingskontakten sættes på ON, for at vise atsystemet tjekkes. De slukker, når hybridsystemet er tændt, eller efter et par
sekunder. Hvis en af indikatorerne ikke lyser, eller hvis indikatorerne ikke
slukker, kan det skyldes fejl i et system. Få bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk. EV-indikator
S. 89
Indikator for batterikørsel S. 228
Indikator for fartgrænse (hvis monteret) S. 301
Indikator for lav udendørstemperatur S. 125
IndikatorerSide
OM10538DK.book Page 123 Thursday, December 22, 2016 11:23 AM

1242. Instrumentgruppe
C-HR_HV_OM_Europe_OM10538DK

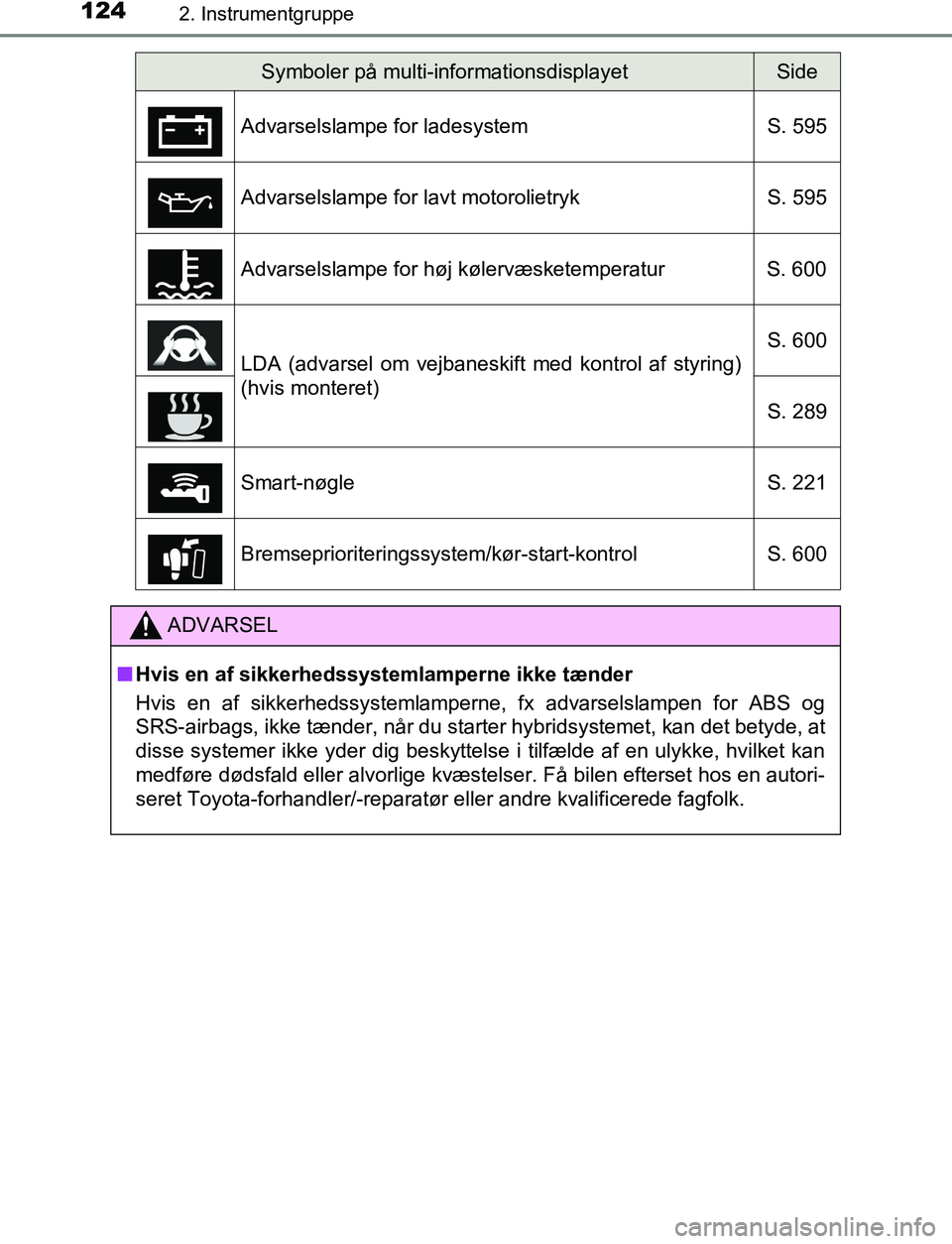

Symboler på multi-informationsdisplayetSide
Advarselslampe for ladesystem S. 595
Advarselslampe for lavt motorolietryk S. 595
Advarselslampe for høj kølervæsketemperatur S. 600
LDA (advarsel om vejbaneskift med kontrol af styring)
(hvis monteret) S. 600
S. 289
Smart-nøgle S. 221
Bremseprioriteringssystem/kør-start-kontrol S. 600
ADVARSEL
n Hvis en af sikkerhedssystemlamperne ikke tænder
Hvis en af sikkerhedssystemlamperne, fx advarselslampen for ABS og
SRS-airbags, ikke tænder, når du starter hybridsystemet, kan det betyde, at
disse systemer ikke yder dig beskyttelse i tilfælde af en ulykke, hvilket kan
medføre dødsfald eller alvorlige kvæstelser. Få bilen efterset hos en autori-
seret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
OM10538DK.book Page 124 Thursd ay, December 22, 2016 11:23 AM

125
2
2. Instrumentgruppe
Instrumentgruppe
C-HR_HV_OM_Europe_OM10538DK
Målere og instrumenter
Enhederne på speedometeret kan variere afhængigt af, hvilket land
bilen er produceret til.
Hybridsystemindikator
Viser hybridsystemets effekt- eller regenereringsniveau.
Multi-informationsdisplay
Viser føreren en række kørselsrelaterede data. ( S. 129)
Viser advarselsmeddelelser i tilfælde af en fejl. ( S. 606)
Speedometer
Viser bilens hastighed.
Brændstofmåler
Viser mængden af brændstof i tanken.
Display for udendørstemperatur
Viser udendørstemperaturer mellem -40 °C og 50 °C. Indikatoren for lav
udendørstemperatur tændes, når den omgivende temperatur er 3 °C eller
lavere.
1
2
3
4
5
OM10538DK.book Page 125 Thursd ay, December 22, 2016 11:23 AM

1262. Instrumentgruppe
C-HR_HV_OM_Europe_OM10538DK

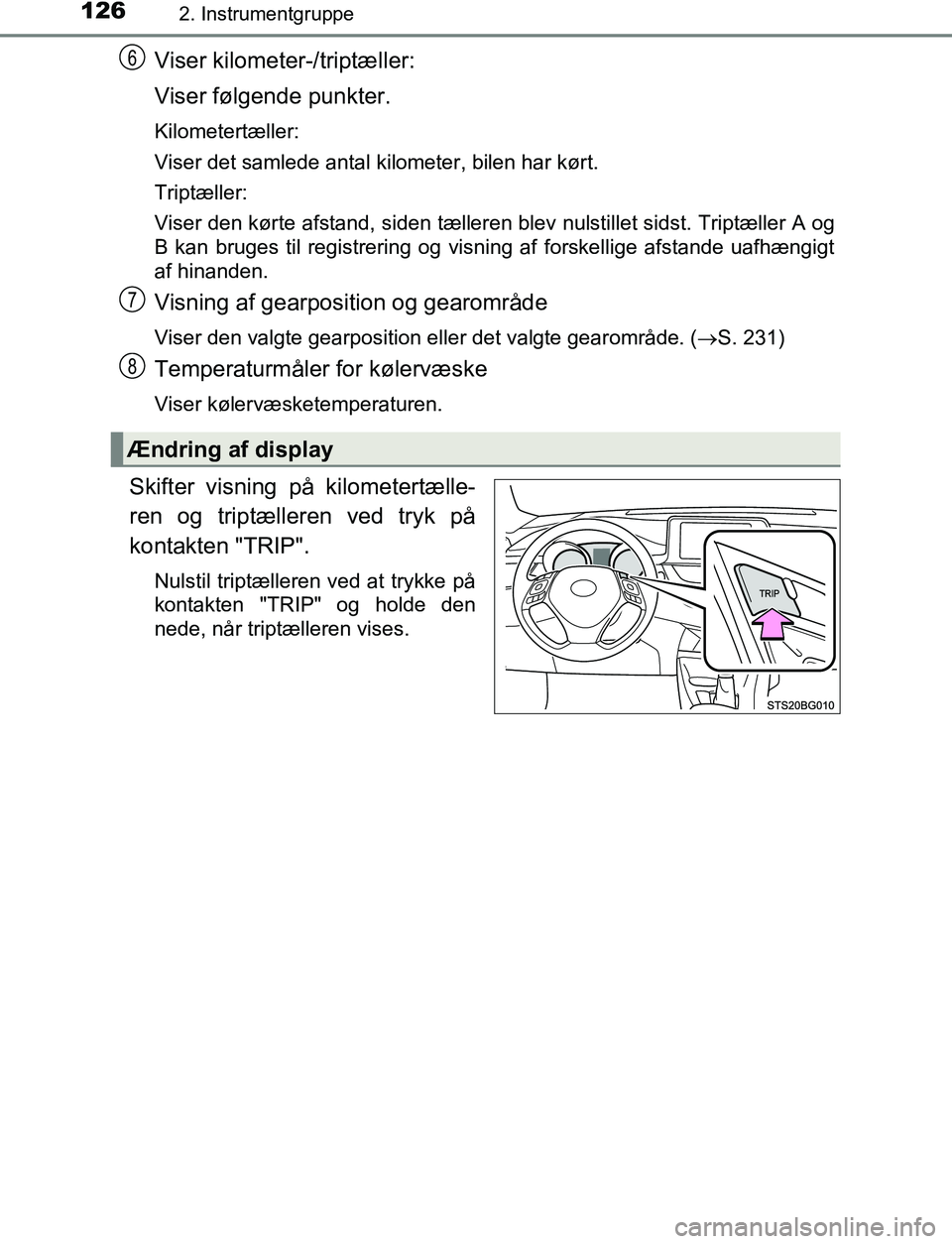

Viser kilometer-/triptæller:
Viser følgende punkter.
Kilometertæller:
Viser det samlede antal kilometer, bilen har kørt.
Triptæller:
Viser den kørte afstand, siden tælleren blev nulstillet sidst. Triptæller A og
B kan bruges til registrering og visning af forskellige afstande uafhængigt
af hinanden.
Visning af gearposition og gearområde
Viser den valgte gearposition eller det valgte gearområde. (S. 231)
Temperaturmåler for kølervæske
Viser kølervæsketemperaturen.
Skifter visning på kilometertælle-
ren og triptælleren ved tryk på
kontakten "TRIP".
Nulstil triptælleren ved at trykke på
kontakten "TRIP" og holde den
nede, når triptælleren vises.
Ændring af display
6
7
8
OM10538DK.book Page 126 Thursday, December 22, 2016 11:23 AM

1272. Instrumentgruppe
2
Instrumentgruppe
C-HR_HV_OM_Europe_OM10538DK
nInstrumenterne og displayet lyser, når
Tændingskontakten drejes til ON.
n Hybridsystemindikator
Miljøvenlig kørsel
Viser, at bilen køres på miljøvenlig vis.
Power-kørsel
Viser, at kørslen ligger uden for det miljøvenlige område (ved kørsel med
kraftig acceleration osv.).
l Ved at holde indikatornålen inden for Eco-området opnås en mere miljøven-
lig kørsel.
l Opladning indikerer regenereringsstatus
*. Regenereret energi anvendes til
at oplade hybridbatteriet (traktionsbatteriet).
*: Når "regenerering" anvendes i denne instruktionsbog, henviser det til kon-
vertering til elektrisk energi skabt af bilens bevægelse. Opladning
Viser, at der genvindes energi via de
regenerative bremser.
Miljøvenlig hybridkørsel
Viser, at benzinmotoren ikke bruges
særligt ofte.
Benzinmotoren stopper og genstarter
automatisk under forskellige betingel-
ser.
1
2
3
4
OM10538DK.book Page 127 Thursd ay, December 22, 2016 11:23 AM

1282. Instrumentgruppe
C-HR_HV_OM_Europe_OM10538DKn

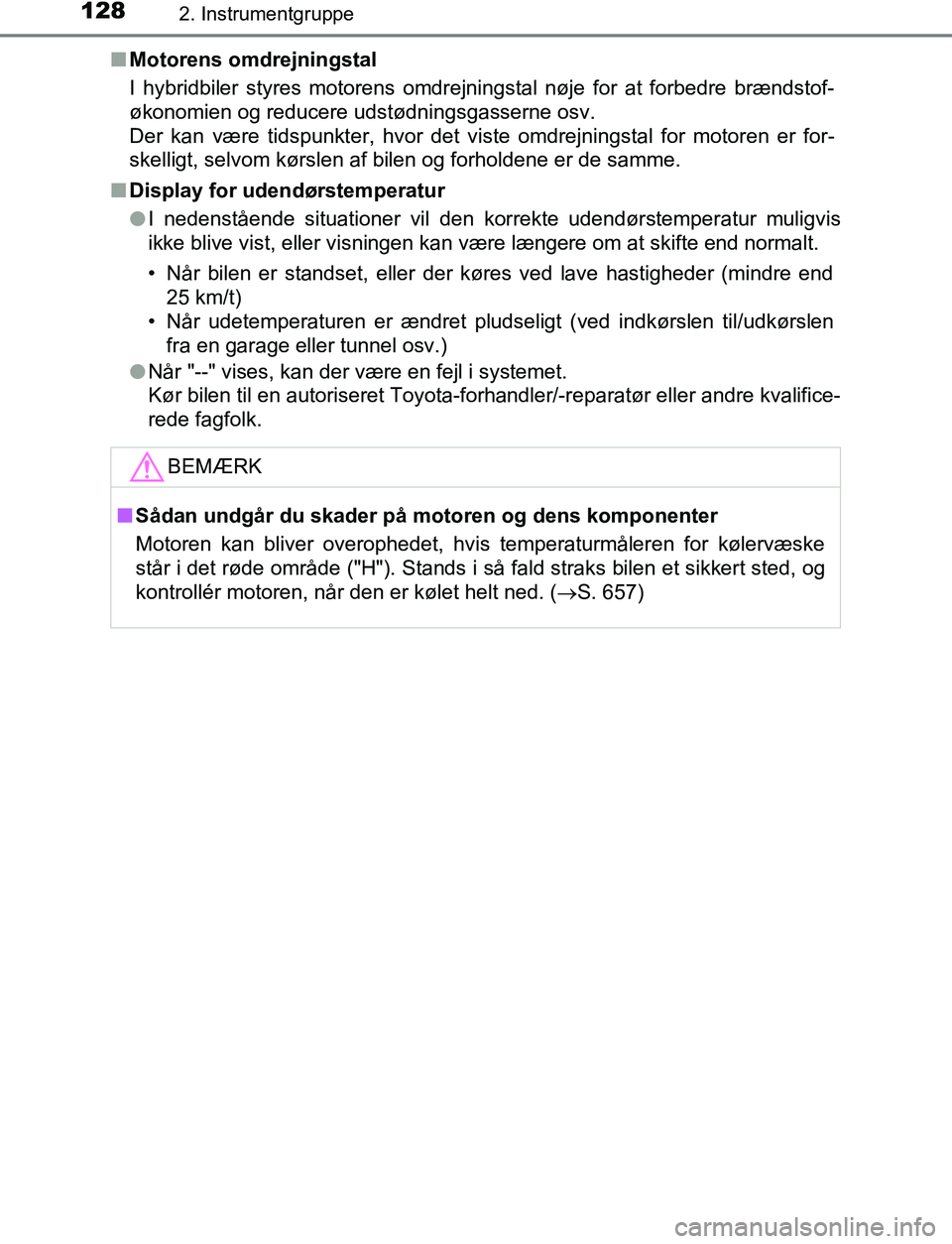

Motorens omdrejningstal
I hybridbiler styres motorens omdrejningstal nøje for at forbedre brændstof-
økonomien og reducere udstødningsgasserne osv.
Der kan være tidspunkter, hvor det viste omdrejningstal for motoren er for-
skelligt, selvom kørslen af bilen og forholdene er de samme.
n Display for udendørstemperatur
lI nedenstående situationer vil den korrekte udendørstemperatur muligvis
ikke blive vist, eller visningen kan være længere om at skifte end normalt.
• Når bilen er standset, eller der køres ved lave hastigheder (mindre end
25 km/t)
• Når udetemperaturen er ændret pludseligt (ved indkørslen til/udkørslen fra en garage eller tunnel osv.)
l Når "--" vises, kan der være en fejl i systemet.
Kør bilen til en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk.
BEMÆRK
nSådan undgår du skader på motoren og dens komponenter
Motoren kan bliver overophedet, hvis temperaturmåleren for kølervæske
står i det røde område ("H"). Stands i så fald straks bilen \
et sikkert sted, og
kontrollér motoren, når den er kølet helt ned. ( S. 657)
OM10538DK.book Page 128 Thursday, December 22, 2016 11:23 AM

129
2
2. Instrumentgruppe
Instrumentgruppe
C-HR_HV_OM_Europe_OM10538DK

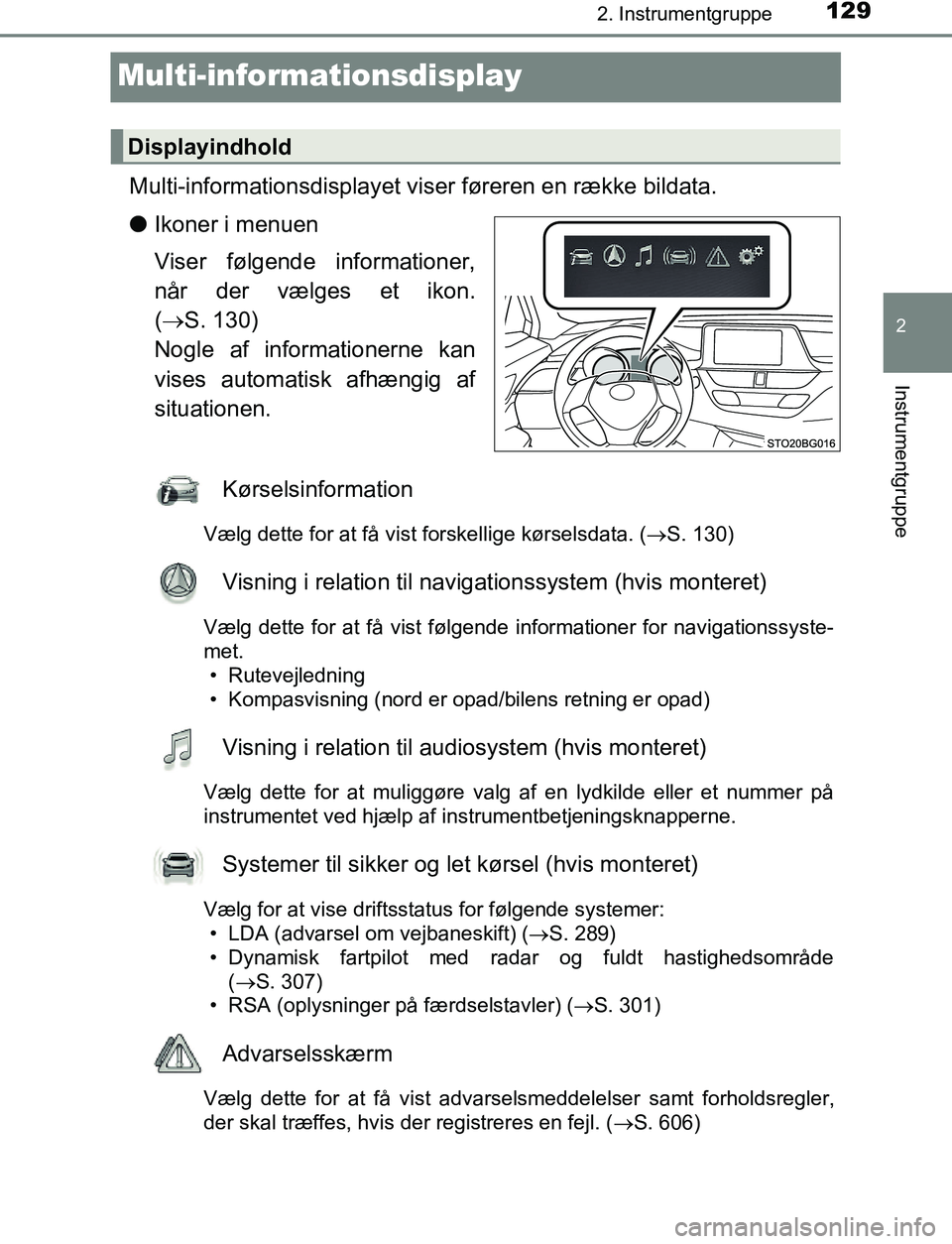

Multi-informationsdisplay
Multi-informationsdisplayet viser føreren en række bildata.
l Ikoner i menuen
Viser følgende informationer,
når der vælges et ikon.
( S. 130)
Nogle af informationerne kan
vises automatisk afhængig af
situationen.
Kørselsinformation
Vælg dette for at få vist forskellige kørselsdata. ( S. 130)
Visning i relation til navigationssystem (hvis monteret)
Vælg dette for at få vist følgende informationer for navigationssyste-
met.
• Rutevejledning
• Kompasvisning (nord er opad/bilens retning er opad)
Visning i relation til audiosystem (hvis monteret)
Vælg dette for at muliggøre valg af en lydkilde eller et nummer på
instrumentet ved hjælp af instrumentbetjeningsknapperne.
Systemer til sikker og let kørsel (hvis monteret)
Vælg for at vise driftsstatus for følgende systemer:• LDA (advarsel om vejbaneskift) ( S. 289)
• Dynamisk fartpilot med radar og fuldt hastighedsområde (S. 307)
• RSA (oplysninger på færdselstavler) ( S. 301)
Advarselsskærm
Vælg dette for at få vist advarselsmeddelelser samt forholdsregler,
der skal træffes, hvis der registreres en fejl. ( S. 606)
Displayindhold
OM10538DK.book Page 129 Thursday, December 22, 2016 11:23 AM

1302. Instrumentgruppe
C-HR_HV_OM_Europe_OM10538DK

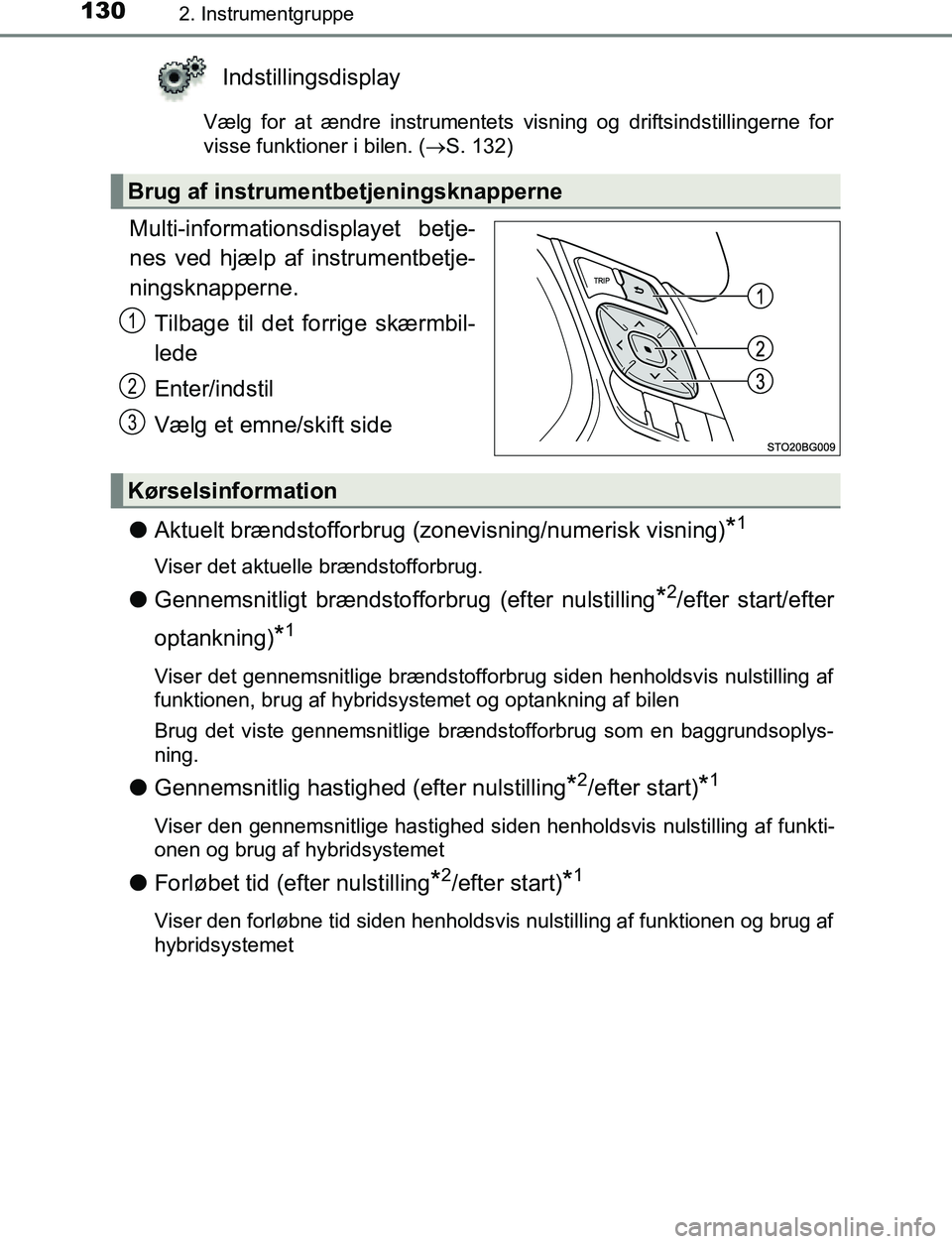

Indstillingsdisplay
Vælg for at ændre instrumentets visning og driftsindstillingerne for
visse funktioner i bilen. (S. 132)
Multi-informationsdisplayet betje-
nes ved hjælp af instrumentbetje-
ningsknapperne.
Tilbage til det forrige skærmbil-
lede
Enter/indstil
Vælg et emne/skift side
l Aktuelt brændstofforbrug (zonevisning/numerisk visning)
*1
Viser det aktuelle brændstofforbrug.
lGennemsnitligt brændstofforbrug (efter nulstilling*2/efter start/efter
optankning)
*1
Viser det gennemsnitlige brændstofforbrug siden henholdsvis nulstilling af
funktionen, brug af hybridsystemet og optankning af bilen
Brug det viste gennemsnitlige bræ ndstofforbrug som en baggrundsoplys-
ning.
l Gennemsnitlig hastighed (efter nulstilling*2/efter start)*1
Viser den gennemsnitlige hastighed siden henholdsvis nulstilling af funkti-
onen og brug af hybridsystemet
lForløbet tid (efter nulstilling*2/efter start)*1
Viser den forløbne tid siden henholdsvis nulstilling af funktionen og brug af
hybridsystemet
Brug af instrumentbetjeningsknapperne
1
2
3
Kørselsinformation
OM10538DK.book Page 130 Thursd ay, December 22, 2016 11:23 AM
