TOYOTA C_HR HYBRID 2017 Instructieboekje (in Dutch)

5517-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
7
Onderhoud en verzorging

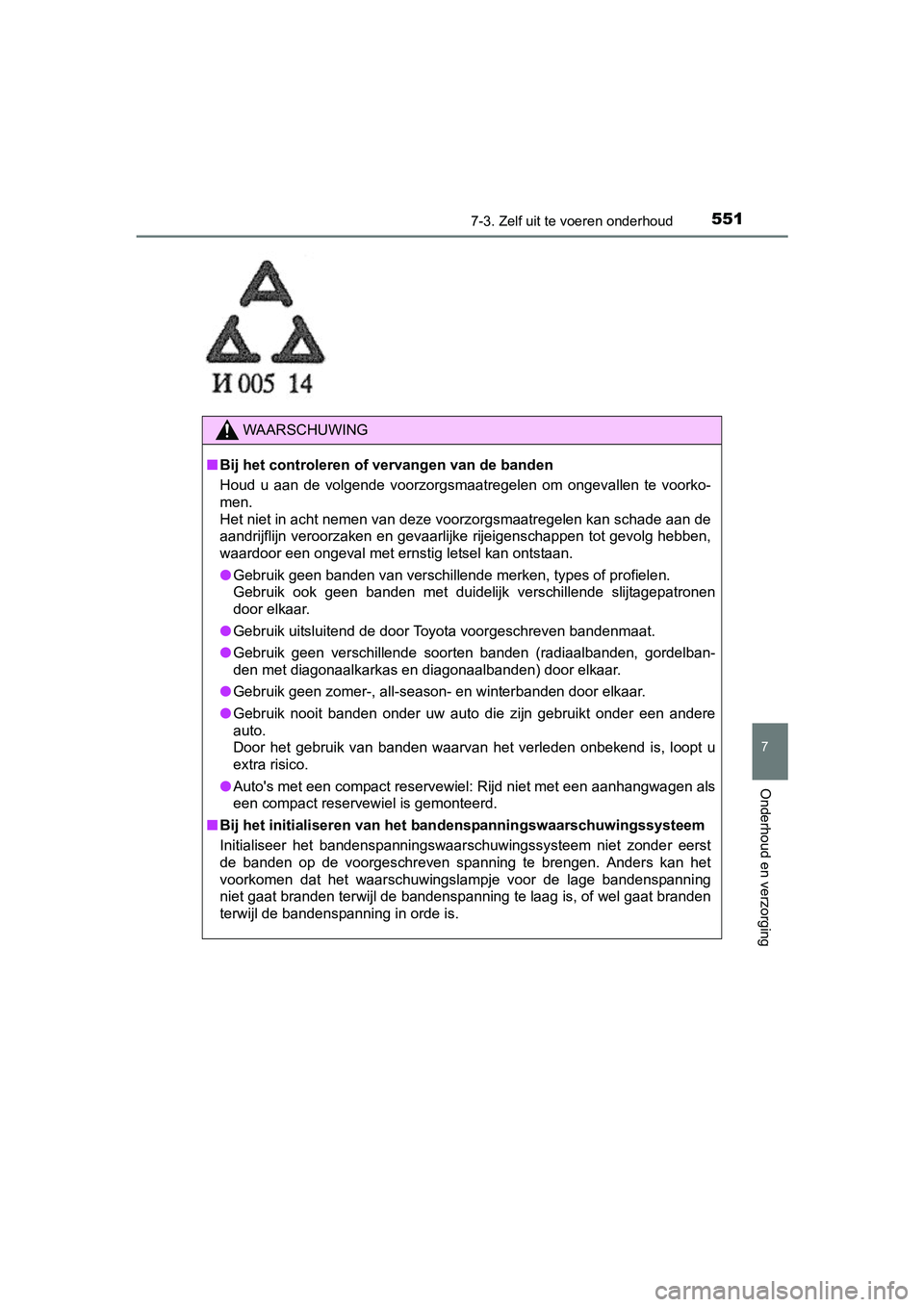

WAARSCHUWING
■Bij het controleren of vervangen van de banden
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te vo orko-
men.
Het niet in acht nemen van deze voorzorgsmaatregelen kan schade aan de
aandrijflijn veroorzaken en gevaarlijke rijeigenschappen tot gevolg hebben,
waardoor een ongeval met ernstig letsel kan ontstaan.
● Gebruik geen banden van verschillende merken, types of profiele n.
Gebruik ook geen banden met duidelijk verschillende slijtagepat ronen
door elkaar.
● Gebruik uitsluitend de door Toyota voorgeschreven bandenmaat.
● Gebruik geen verschillende soorten banden (radiaalbanden, gorde lban-
den met diagonaalkarkas en diagonaalbanden) door elkaar.
● Gebruik geen zomer-, all-season- en winterbanden door elkaar.
● Gebruik nooit banden onder uw auto die zijn gebruikt onder een andere
auto.
Door het gebruik van banden waarvan het verleden onbekend is, l oopt u
extra risico.
● Auto's met een compact reservewiel: Rijd niet met een aanhangwagen als
een compact reservewiel is gemonteerd.
■ Bij het initialiseren van het b andenspanningswaarschuwingssyste em
Initialiseer het bandenspanningswaarschuwingssysteem niet zonde r eerst
de banden op de voorgeschreven spanning te brengen. Anders kan het
voorkomen dat het waarschuwingslampje voor de lage bandenspanni ng
niet gaat branden terwijl de bandenspanning te laag is, of wel gaat branden
terwijl de bandenspanning in orde is.
C-HR_HV_OM_Europe_OM10538E.b ook Page 551 Friday, September 9, 2016 12:21 PM

5527-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
OPMERKING
■Repareren of vervangen van banden, velgen, bandenspanningssenso -
ren, zenders en ventieldopjes
● Neem voor het verwijderen en plaatsen van wielen, banden of ban den-
spanningssensoren en -zenders contact op met een erkende Toyota -dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige omdat de bandenspanningssensoren en -zenders
beschadigd kunnen raken als er niet voorzichtig mee wordt omgeg aan.
● Vergeet niet de dopjes weer op de ventielen aan te brengen. Als de ven-
tieldopjes niet geplaatst worden, dan kan er water in de bandenspannings-
sensoren terecht komen en kunnen ze vast gaan zitten.
● Gebruik bij het vervangen van de ventieldopjes geen andere vent ieldopjes
dan voorgeschreven.
Anders kunnen de dopjes vast komen te zitten.
■ Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over onverharde wegen en wegen met
kuilen.
Dergelijke omstandigheden hebben mogelijk een verlaging van de banden-
spanning tot gevolg, waardoor de verende werking van de banden vermin-
dert. Bovendien kunnen de banden zelf en de velgen en carrosserie be-
schadigd raken bij het rijden over onverharde wegen.
■ Voorkomen van schade aan de band enspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werke n de
bandenspanningssensor en -zender mogelijk niet goed. Neem wanne er
bandenreparatievloeistof is gebruikt zo snel mogelijk contact o p met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanneer de
band wordt gerepareerd of vervangen. ( →Blz. 543)
■ Als tijdens het rijden in elke band een te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te laag is, anders kunne n de ban-
den en/of velgen ernstig beschadigd raken.
C-HR_HV_OM_Europe_OM10538E.b ook Page 552 Friday, September 9, 2016 12:21 PM

5537-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
7
Onderhoud en verzorging

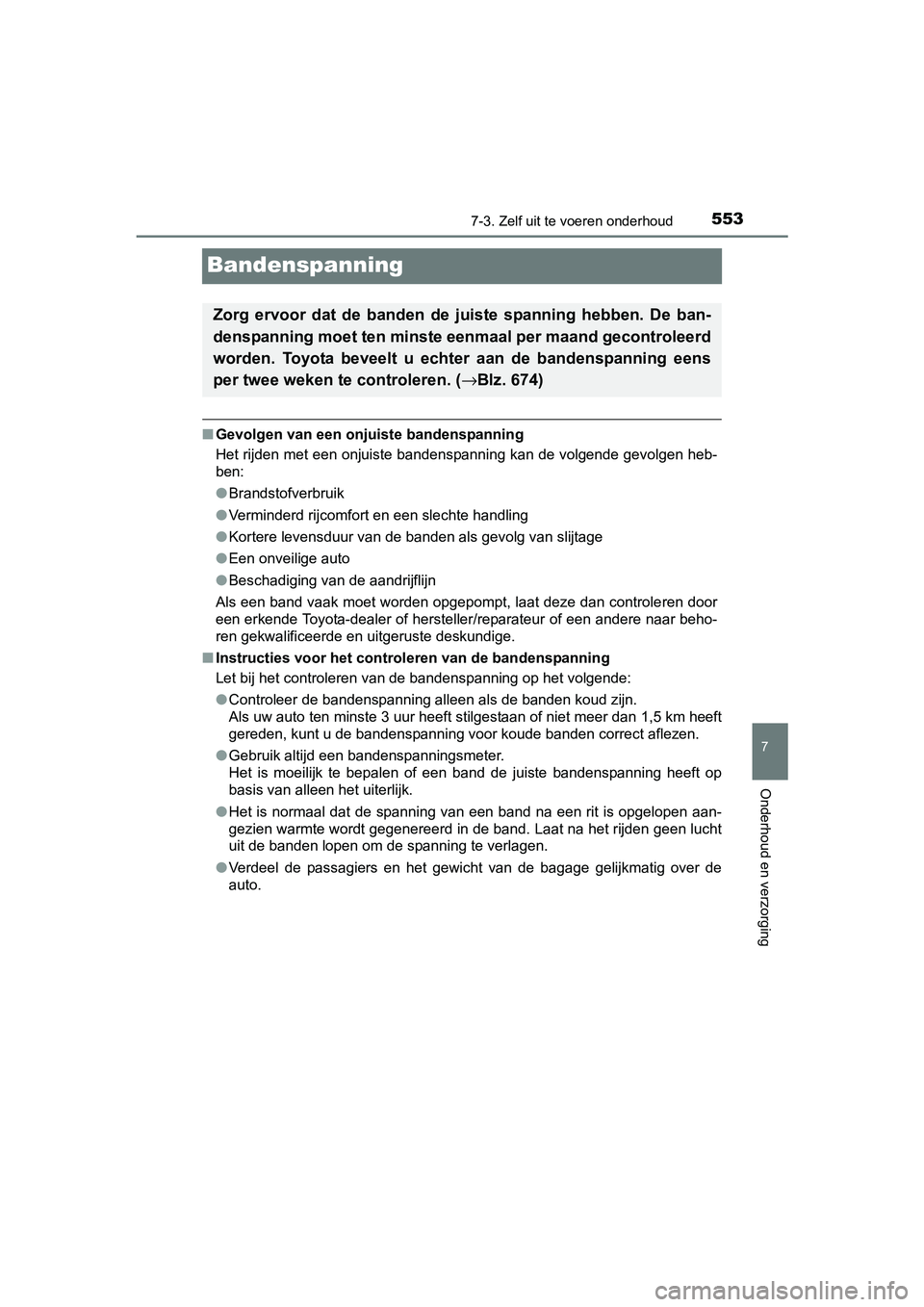

Bandenspanning
■Gevolgen van een onjuiste bandenspanning
Het rijden met een onjuiste bandenspanning kan de volgende gevolgen heb-
ben:
●Brandstofverbruik
● Verminderd rijcomfort en een slechte handling
● Kortere levensduur van de banden als gevolg van slijtage
● Een onveilige auto
● Beschadiging van de aandrijflijn
Als een band vaak moet worden opgepompt, laat deze dan controle ren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar beho-
ren gekwalificeerde en uitgeruste deskundige.
■ Instructies voor het control eren van de bandenspanning
Let bij het controleren van de bandenspanning op het volgende:
● Controleer de bandenspanning alleen als de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilgestaan of niet meer dan 1,5 km heeft
gereden, kunt u de bandenspanning voor koude banden correct aflezen.
● Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de juiste bandenspanning heeft op
basis van alleen het uiterlijk.
● Het is normaal dat de spanning van een band na een rit is opgel open aan-
gezien warmte wordt gegenereerd in de band. Laat na het rijden geen lucht
uit de banden lopen om de spanning te verlagen.
● Verdeel de passagiers en het gewicht van de bagage gelijkmatig over de
auto.
Zorg ervoor dat de banden de juiste spanning hebben. De ban-
denspanning moet ten minste een maal per maand gecontroleerd
worden. Toyota beveelt u echter aan de bandenspanning eens
per twee weken te controleren. ( →Blz. 674)
C-HR_HV_OM_Europe_OM10538E.b ook Page 553 Friday, September 9, 2016 12:21 PM

5547-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E

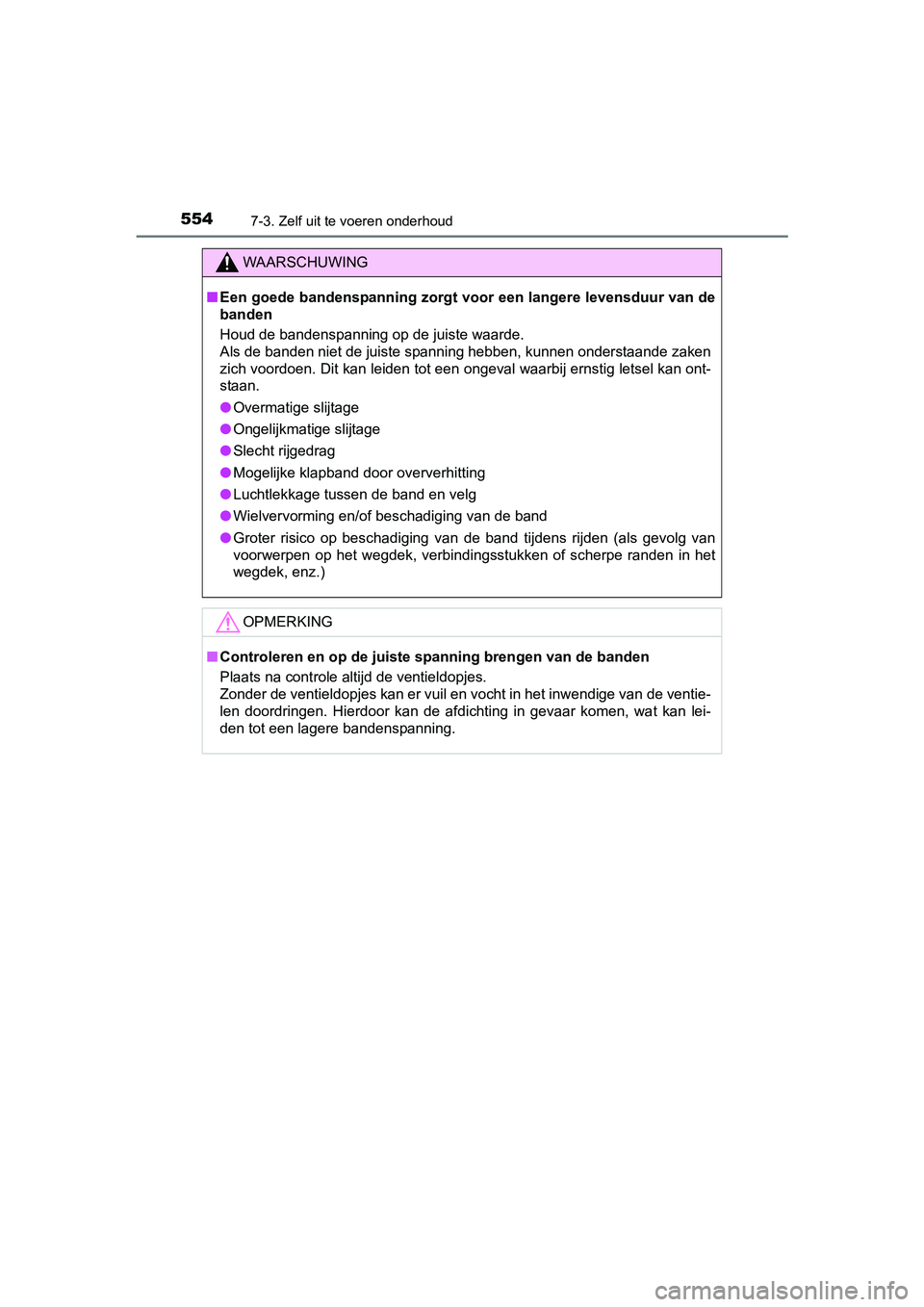

WAARSCHUWING
■Een goede bandenspanning zorgt voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste waarde.
Als de banden niet de juiste spanning hebben, kunnen onderstaande zaken
zich voordoen. Dit kan leiden tot een ongeval waarbij ernstig l etsel kan ont-
staan.
● Overmatige slijtage
● Ongelijkmatige slijtage
● Slecht rijgedrag
● Mogelijke klapband door oververhitting
● Luchtlekkage tussen de band en velg
● Wielvervorming en/of beschadiging van de band
● Groter risico op beschadiging van de band tijdens rijden (als gevolg van
voorwerpen op het wegdek, verbindingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
■ Controleren en op de juiste spanning brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en vocht in het inwendige van de ventie-
len doordringen. Hierdoor kan de afdichting in gevaar komen, wa t kan lei-
den tot een lagere bandenspanning.
C-HR_HV_OM_Europe_OM10538E.b ook Page 554 Friday, September 9, 2016 12:21 PM

5557-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
7
Onderhoud en verzorging

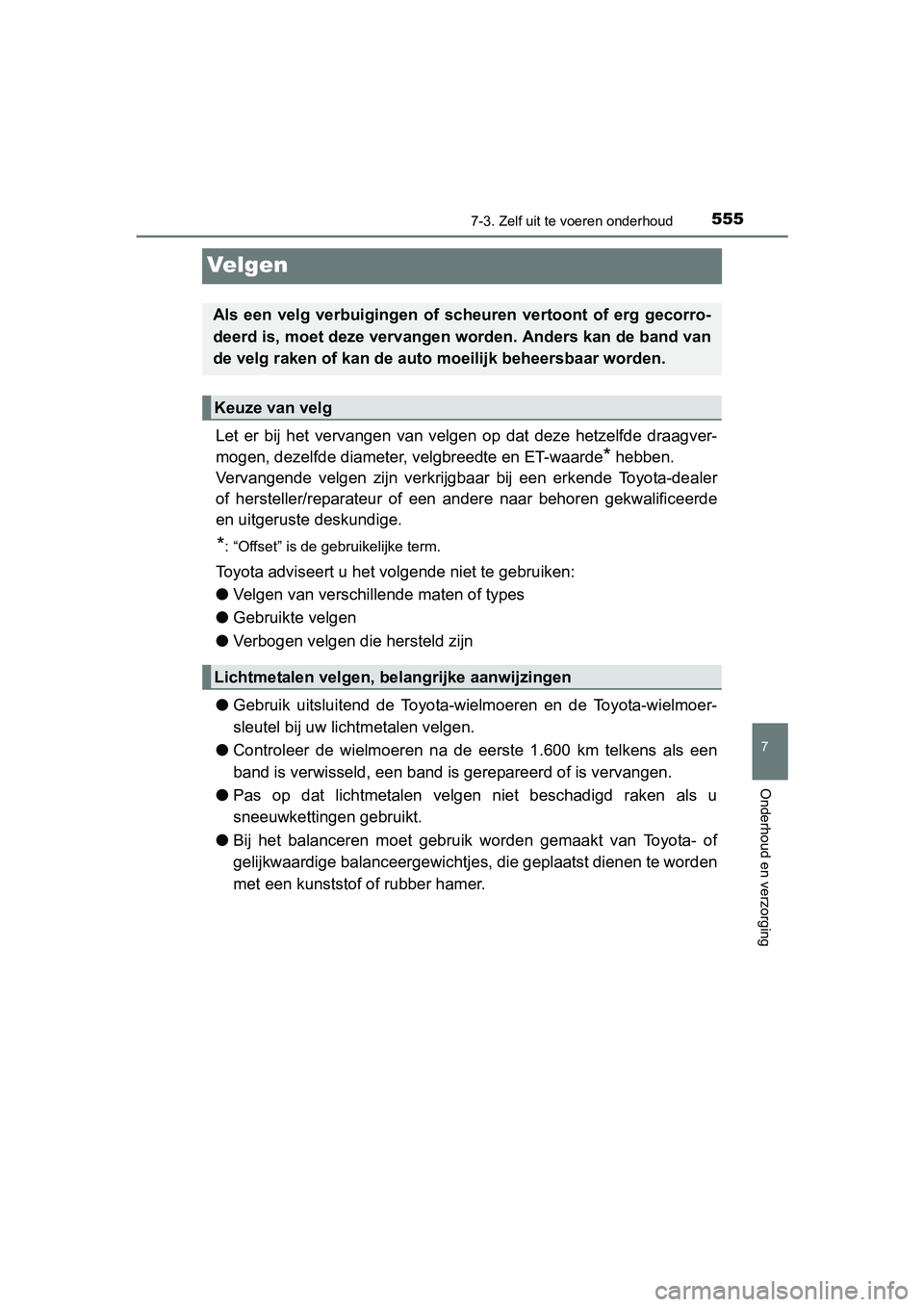

Velgen
Let er bij het vervangen van velgen op dat deze hetzelfde draag ver-
mogen, dezelfde diameter, velgbreedte en ET-waarde
* hebben.
Vervangende velgen zijn verkrijgbaar bij een erkende Toyota-dea ler
of hersteller/reparateur of een andere naar behoren gekwalifice erde
en uitgeruste deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het v olgende niet te gebruiken:
● Velgen van verschillende maten of types
● Gebruikte velgen
● Verbogen velgen die hersteld zijn
● Gebruik uitsluitend de Toyota-wielmoeren en de Toyota-wielmoer-
sleutel bij uw lichtmetalen velgen.
● Controleer de wielmoeren na de eerste 1.600 km telkens als een
band is verwisseld, een band is gerepareerd of is vervangen.
● Pas op dat lichtmetalen velgen niet beschadigd raken als u
sneeuwkettingen gebruikt.
● Bij het balanceren moet gebruik worden gemaakt van Toyota- of
gelijkwaardige balanceergewichtje s, die geplaatst dienen te worden
met een kunststof of rubber hamer.
Als een velg verbuigingen of sch euren vertoont of erg gecorro-
deerd is, moet deze vervangen worden. Anders kan de band van
de velg raken of kan de auto moeilijk beheersbaar worden.
Keuze van velg
Lichtmetalen velgen, bel angrijke aanwijzingen
C-HR_HV_OM_Europe_OM10538E.b ook Page 555 Friday, September 9, 2016 12:21 PM

5567-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
■Vervangen van velgen
De velgen van uw auto zijn uitgerust met bandenspanningssensore n en -zen-
ders (behalve het compacte reservewiel) voor het bandenspanning swaar-
schuwingssysteem, dat in een vroegtijdig stadium waarschuwt als de
bandenspanning te laag wordt. Bij het vervangen van velgen moeten er ban-
denspanningssensoren en -zenders worden geplaatst. ( →Blz. 543)
WAARSCHUWING
■Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en ban-
den. Een andere maat kan resulteren in een slechtere controle o ver de
auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel doet, kan dat leiden tot een o ngeval
waarbij ernstig letsel kan ontstaan.
■ Plaatsen van wielmoeren
● Breng nooit olie of vet aan op de wielbouten of -moeren.
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen rak en.
Daarnaast kunnen de wielmoeren loslopen en de wielen losraken, wat kan
leiden tot een ongeval met ernstig letsel als gevolg. Verwijder olie of vet
van de wielbouten of wielmoeren.
● Plaats de wielmoeren met de schuine
kant naar het wiel toe. Als de wielmoe-
ren worden geplaatst met de schuine
kant van het wiel af, kan de velg scheu-
ren waardoor het wiel tijdens het rijden
kan losraken. Dit kan leiden tot een
ongeval, met ernstig letsel als gevolg.Ta p s
gedeelte
C-HR_HV_OM_Europe_OM10538E.b ook Page 556 Friday, September 9, 2016 12:21 PM

5577-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
7
Onderhoud en verzorging
WAARSCHUWING
■Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ontstaan.
■ Vasthouden van de wielen ( auto's met 16 inch velgen)
OPMERKING
■Vervangen van bandenspanningssensoren en -zenders
● Omdat het repareren of vervangen van een band invloed kan hebbe n op
de bandenspanningssensoren en -zenders, adviseren we u deze wer k-
zaamheden uit te laten voeren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige. Ga ook voor de aanschaf van bandenspanningssensoren en
-zenders naar een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de b anden-
spanningssensoren en -zenders goed werken.
■ Omgaan met de decoratieve kunststo fdelen (auto's met 16 inch ban-
den)
Als tijdens het rijden een ratelend geluid te horen is in de de coratieve kunst-
stofdelen of een vreemd geluid uit de omgeving van de banden ko mt, laat
dan uw banden nakijken door een erkende Toyota-dealer of herste ller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Gebruik niet de wieldop om het wiel vast
te houden, omdat de wieldop daarbij kan
losraken waardoor het wiel op de grond
valt.
C-HR_HV_OM_Europe_OM10538E.b ook Page 557 Friday, September 9, 2016 12:21 PM

5587-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E

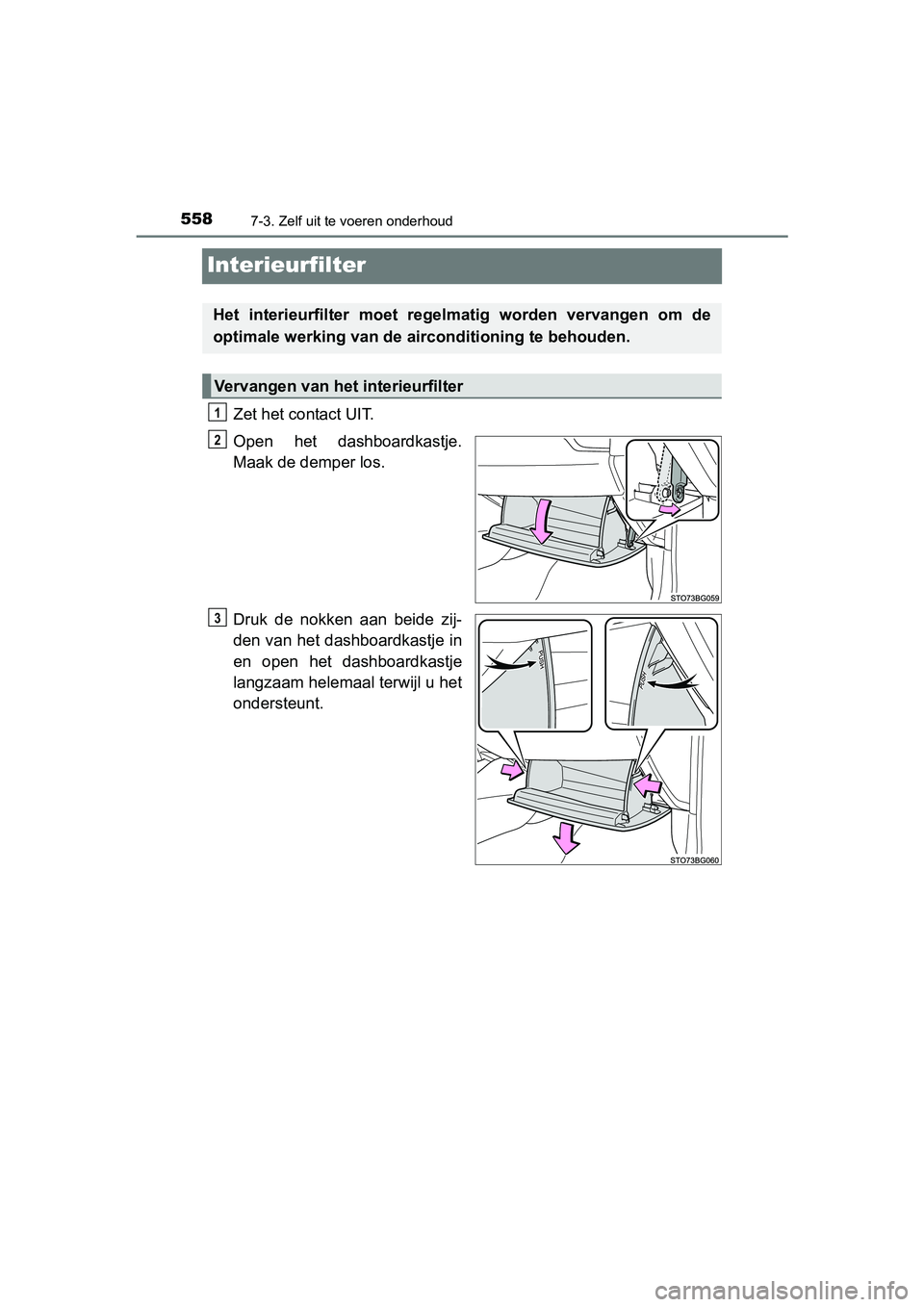

Interieurfilter
Zet het contact UIT.
Open het dashboardkastje.
Maak de demper los.
Druk de nokken aan beide zij-
den van het dashboardkastje in
en open het dashboardkastje
langzaam helemaal terwijl u het
ondersteunt.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de a irconditioning te behouden.
Vervangen van het interieurfilter
1
2
3
C-HR_HV_OM_Europe_OM10538E.b ook Page 558 Friday, September 9, 2016 12:21 PM

5597-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
7
Onderhoud en verzorging

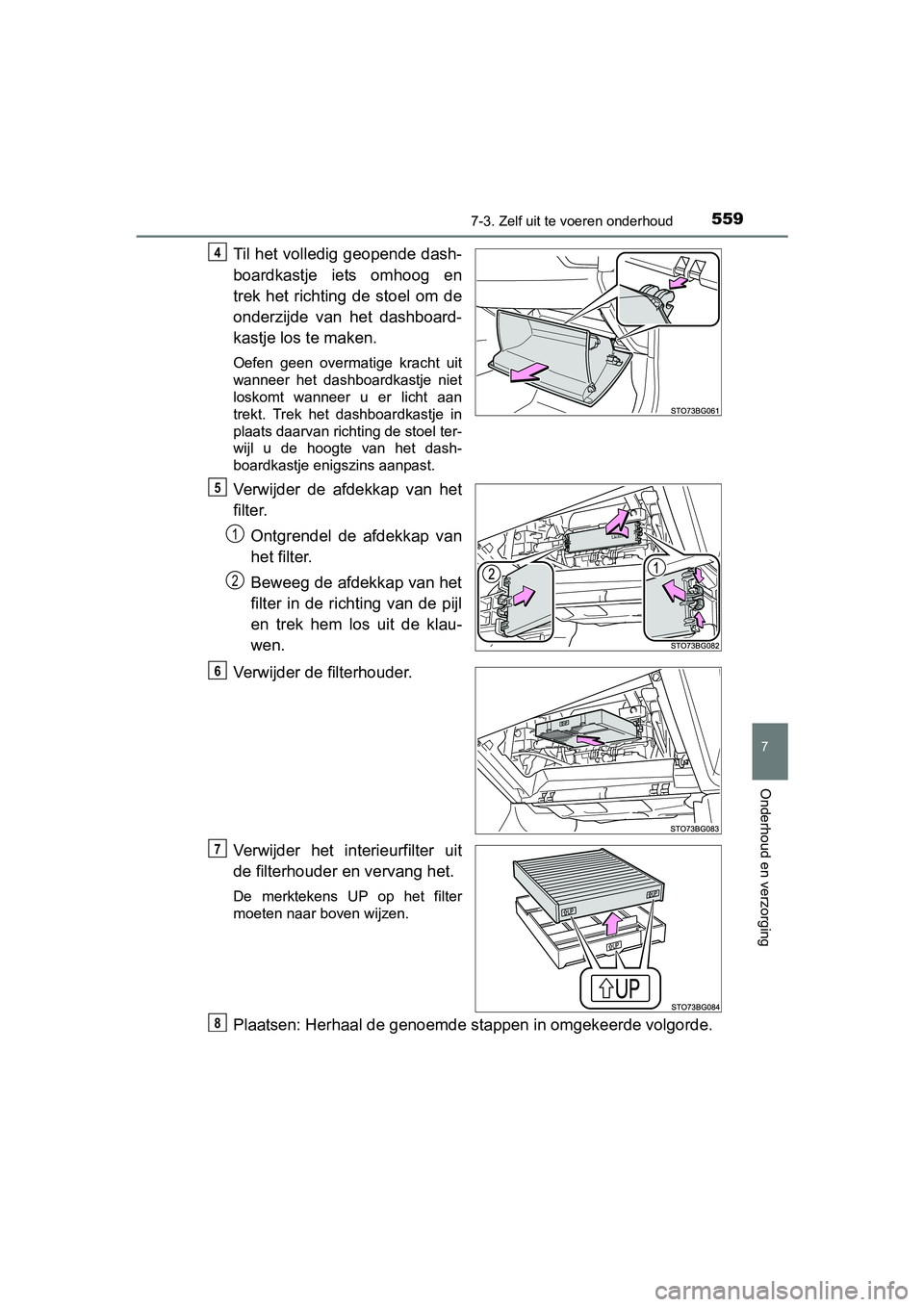

Til het volledig geopende dash-
boardkastje iets omhoog en
trek het richting de stoel om de
onderzijde van het dashboard-
kastje los te maken.
Oefen geen overmatige kracht uit
wanneer het dashboardkastje niet
loskomt wanneer u er licht aan
trekt. Trek het dashboardkastje in
plaats daarvan richting de stoel ter-
wijl u de hoogte van het dash-
boardkastje enigszins aanpast.
Verwijder de afdekkap van het
filter.
Ontgrendel de afdekkap van
het filter.
Beweeg de afdekkap van het
filter in de richting van de pijl
en trek hem los uit de klau-
wen.
Verwijder de filterhouder.
Verwijder het interieurfilter uit
de filterhouder en vervang het.
De merktekens UP op het filter
moeten naar boven wijzen.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
4
5
1
2
6
7
8
C-HR_HV_OM_Europe_OM10538E.b ook Page 559 Friday, September 9, 2016 12:21 PM

5607-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E

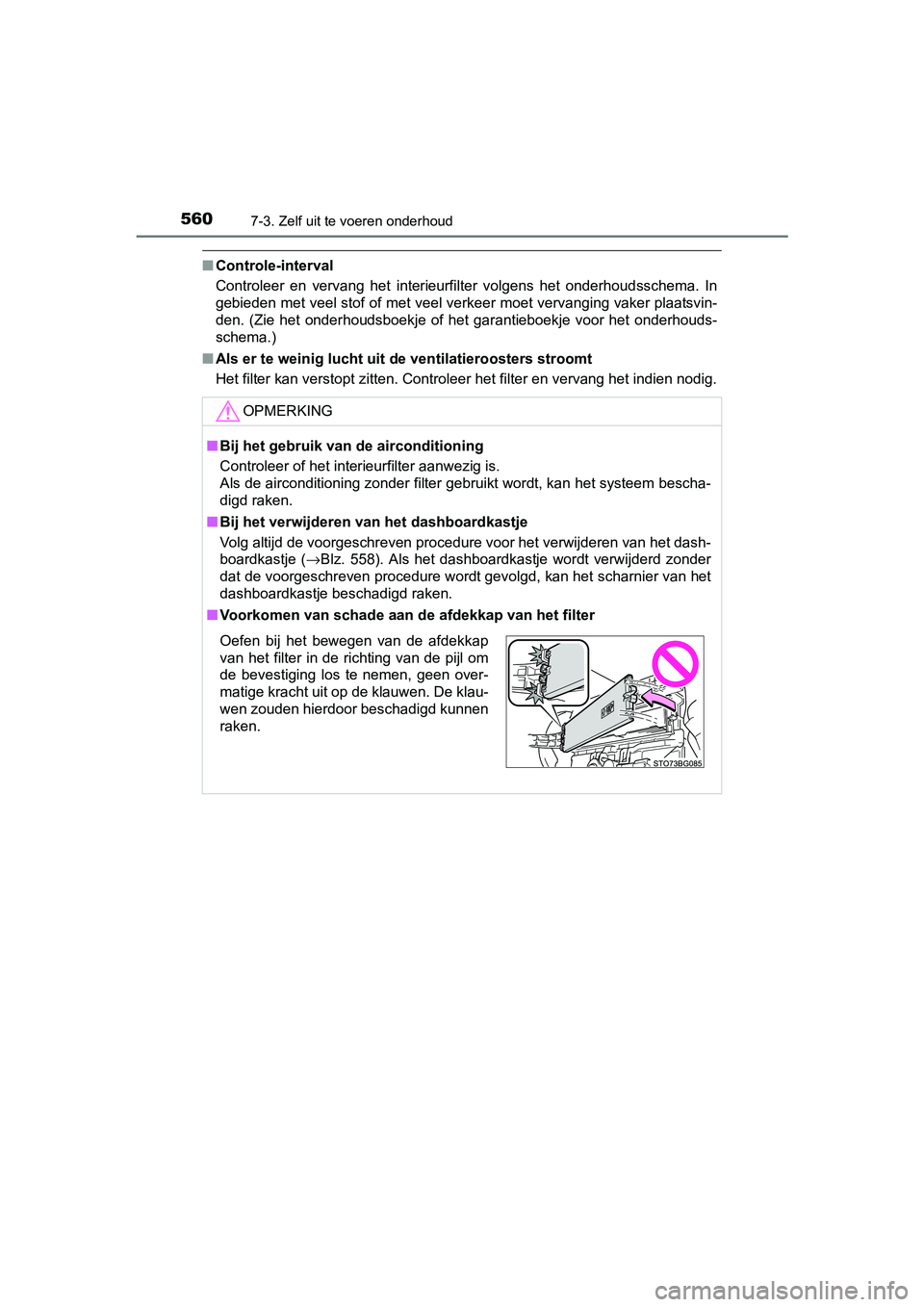

■Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoud sschema. In
gebieden met veel stof of met veel verkeer moet vervanging vake r plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het o nderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervan g het indien nodig.
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
■ Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven procedure voor het verwijderen va n het dash-
boardkastje ( →Blz. 558). Als het dashboardkastje wordt verwijderd zonder
dat de voorgeschreven procedure wordt gevolgd, kan het scharnie r van het
dashboardkastje beschadigd raken.
■ Voorkomen van schade aan de afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. De klau-
wen zouden hierdoor beschadigd kunnen
raken.
C-HR_HV_OM_Europe_OM10538E.b ook Page 560 Friday, September 9, 2016 12:21 PM
