TOYOTA C_HR HYBRID 2017 Instructieboekje (in Dutch)

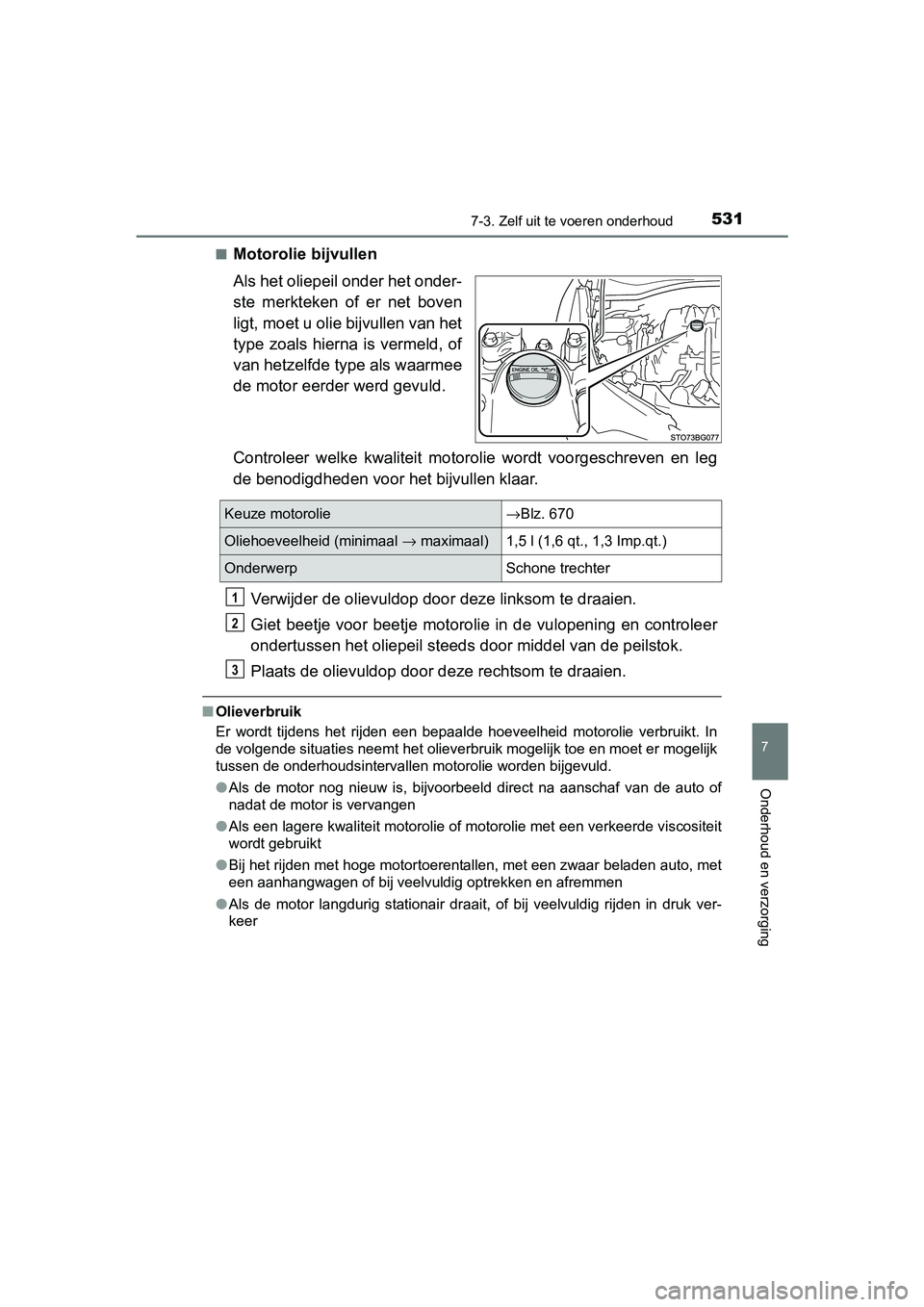

5317-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
7
Onderhoud en verzorging
■Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en le g
de benodigdheden voor het bijvullen klaar.
Verwijder de olievuldop doo r deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controlee r
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door de ze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en mo et er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
● Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeer de viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen of bij veelvuldig optrekken en afremmen
● Als de motor langdurig stationai r draait, of bij veelvuldig rijden in druk ver-
keer
Keuze motorolie→ Blz. 670
Oliehoeveelheid (minimaal → maximaal)1,5 l (1,6 qt., 1,3 Imp.qt.)
OnderwerpSchone trechter
1
2
3
C-HR_HV_OM_Europe_OM10538E.b ook Page 531 Friday, September 9, 2016 12:21 PM

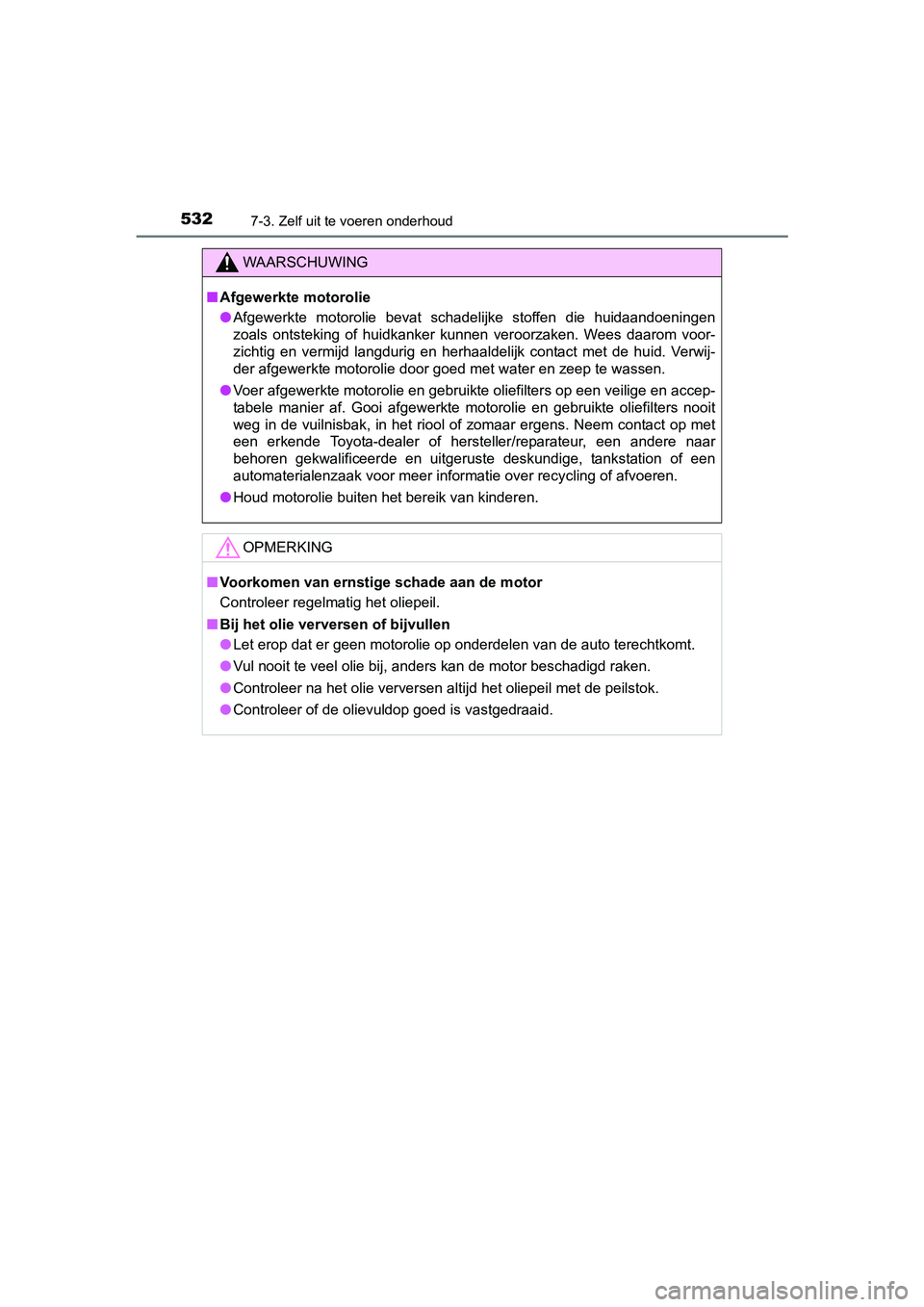

5327-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeni ngen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de hu id. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefi lters nooit
weg in de vuilnisbak, in het riool of zomaar ergens. Neem conta ct op met
een erkende Toyota-dealer of hersteller/reparateur, een andere naar
behoren gekwalificeerde en uitgeruste deskundige, tankstation of een
automaterialenzaak voor meer informatie over recycling of afvoe ren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd rake n.
● Controleer na het olie verversen altijd het oliepeil met de pei lstok.
● Controleer of de olievuldop goed is vastgedraaid.
C-HR_HV_OM_Europe_OM10538E.b ook Page 532 Friday, September 9, 2016 12:21 PM

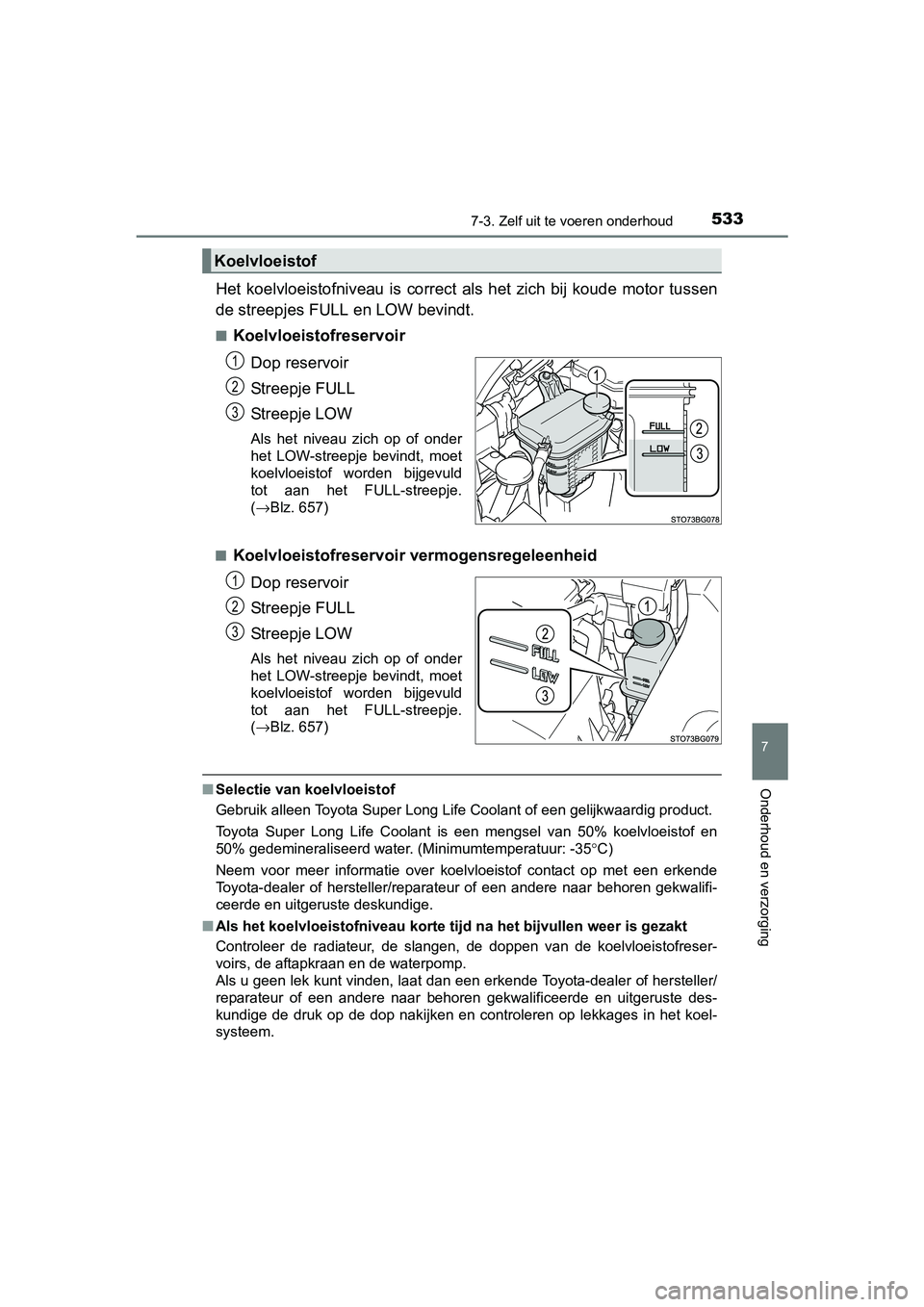

5337-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
7
Onderhoud en verzorging
Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW bevindt.
■Koelvloeistofreservoir
Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
(→Blz. 657)
■
Koelvloeistofreservoir vermogensregeleenheid Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
(→Blz. 657)
■ Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaar dig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloei stof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35 °C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van de koelvloeistofreser-
voirs, de aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages i n het koel-
systeem.
Koelvloeistof
1
2
3
1
2
3
C-HR_HV_OM_Europe_OM10538E.b ook Page 533 Friday, September 9, 2016 12:21 PM

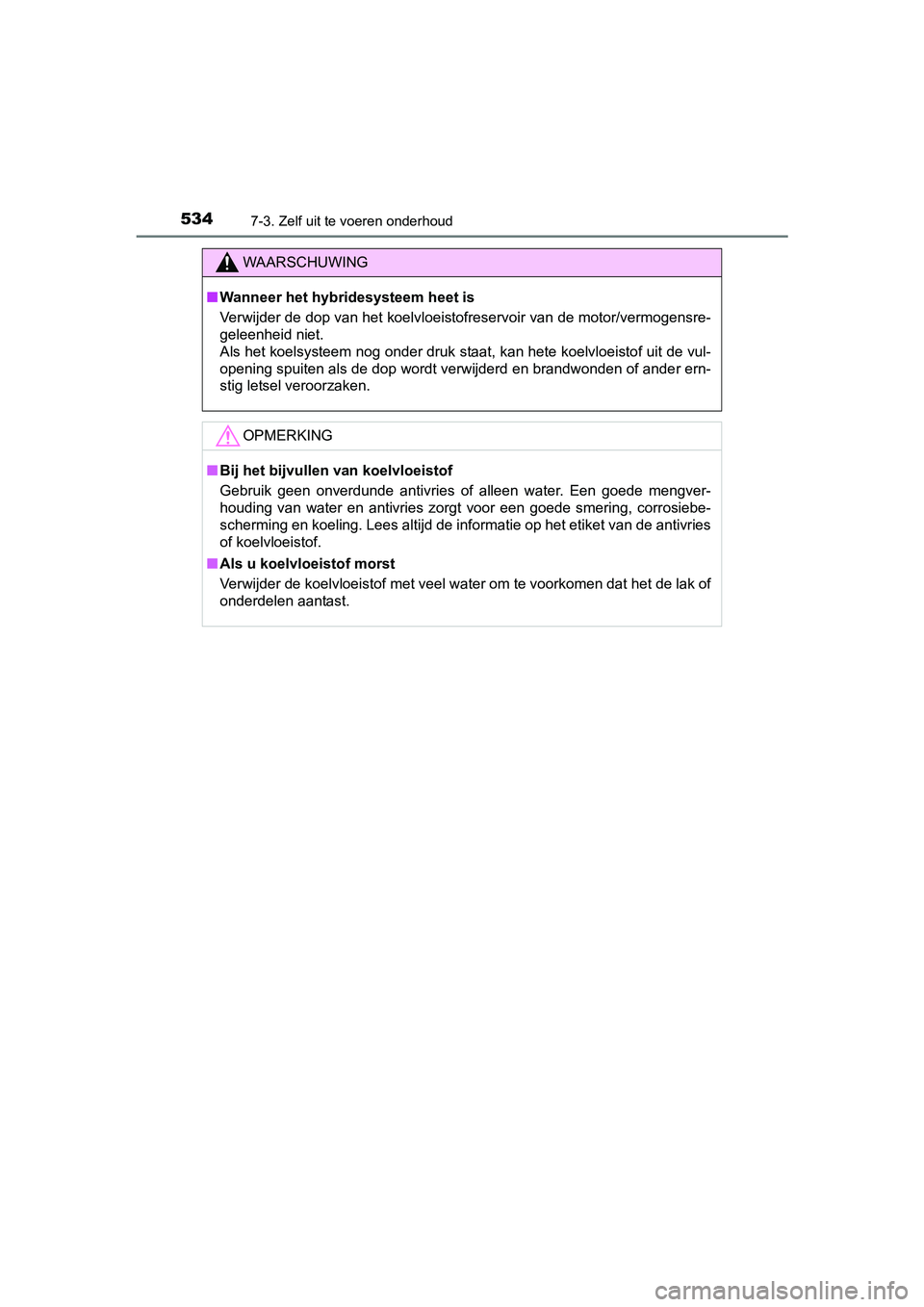

5347-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofreservoir van de motor/vermogensre-
geleenheid niet.
Als het koelsysteem nog onder druk staat, kan hete koelvloeisto f uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of a nder ern-
stig letsel veroorzaken.
OPMERKING
■ Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede me ngver-
houding van water en antivries zorgt voor een goede smering, co rrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat h et de lak of
onderdelen aantast.
C-HR_HV_OM_Europe_OM10538E.b ook Page 534 Friday, September 9, 2016 12:21 PM

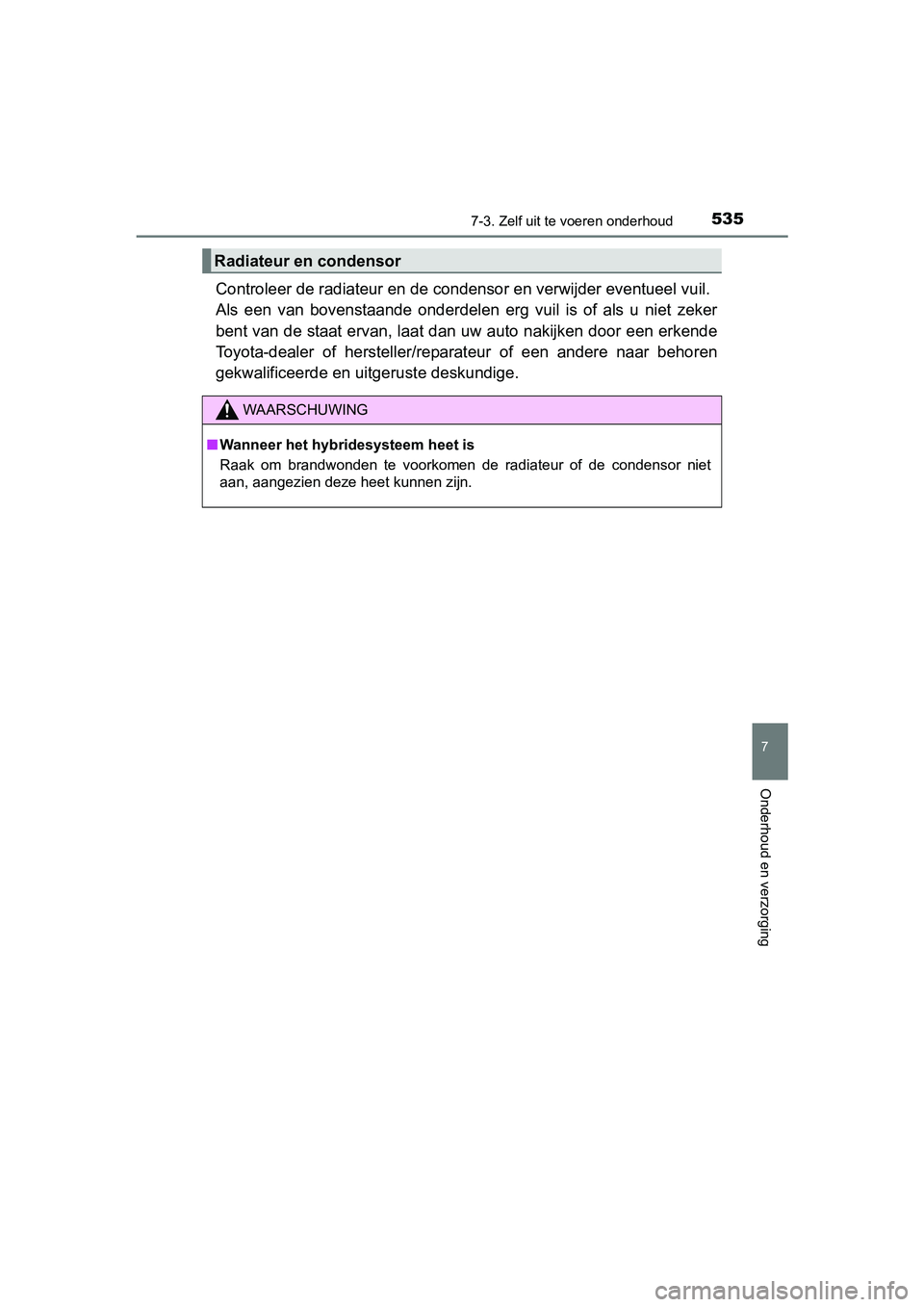

5357-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
7
Onderhoud en verzorging
Controleer de radiateur en de c ondensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet z eker
bent van de staat ervan, laat dan uw auto nakijken door een erk ende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.
Radiateur en condensor
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur of de condensor n iet
aan, aangezien deze heet kunnen zijn.
C-HR_HV_OM_Europe_OM10538E.b ook Page 535 Friday, September 9, 2016 12:21 PM

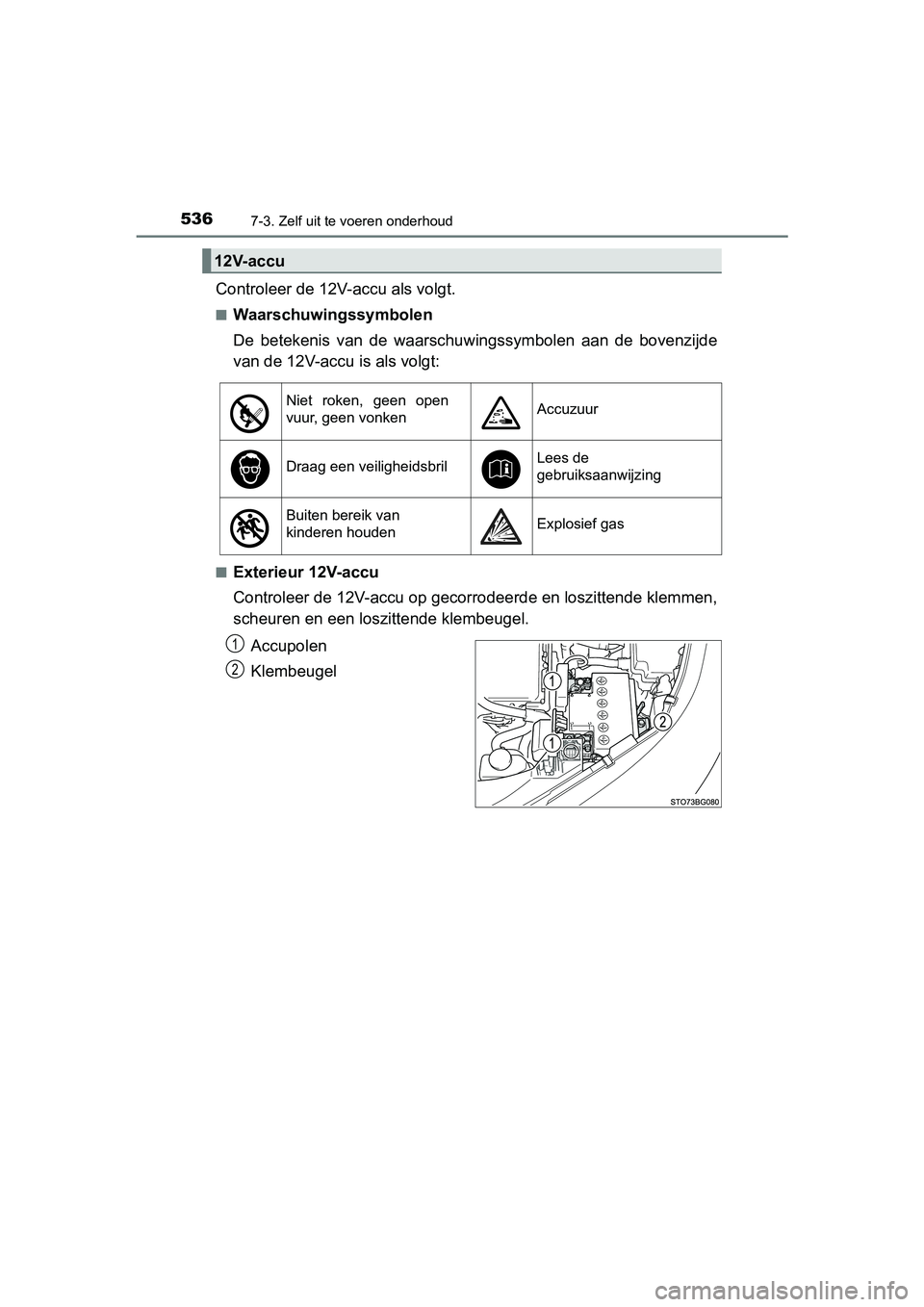

5367-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
Controleer de 12V-accu als volgt.
■Waarschuwingssymbolen
De betekenis van de waarschuwingssymbolen aan de bovenzijde
van de 12V-accu is als volgt:
■Exterieur 12V-accu
Controleer de 12V-accu op gecor rodeerde en loszittende klemmen,
scheuren en een loszittende klembeugel.
Accupolen
Klembeugel
12V-accu
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheidsbrilLees de
gebruiksaanwijzing
Buiten bereik van
kinderen houdenExplosief gas
1
2
C-HR_HV_OM_Europe_OM10538E.b ook Page 536 Friday, September 9, 2016 12:21 PM

5377-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
7
Onderhoud en verzorging

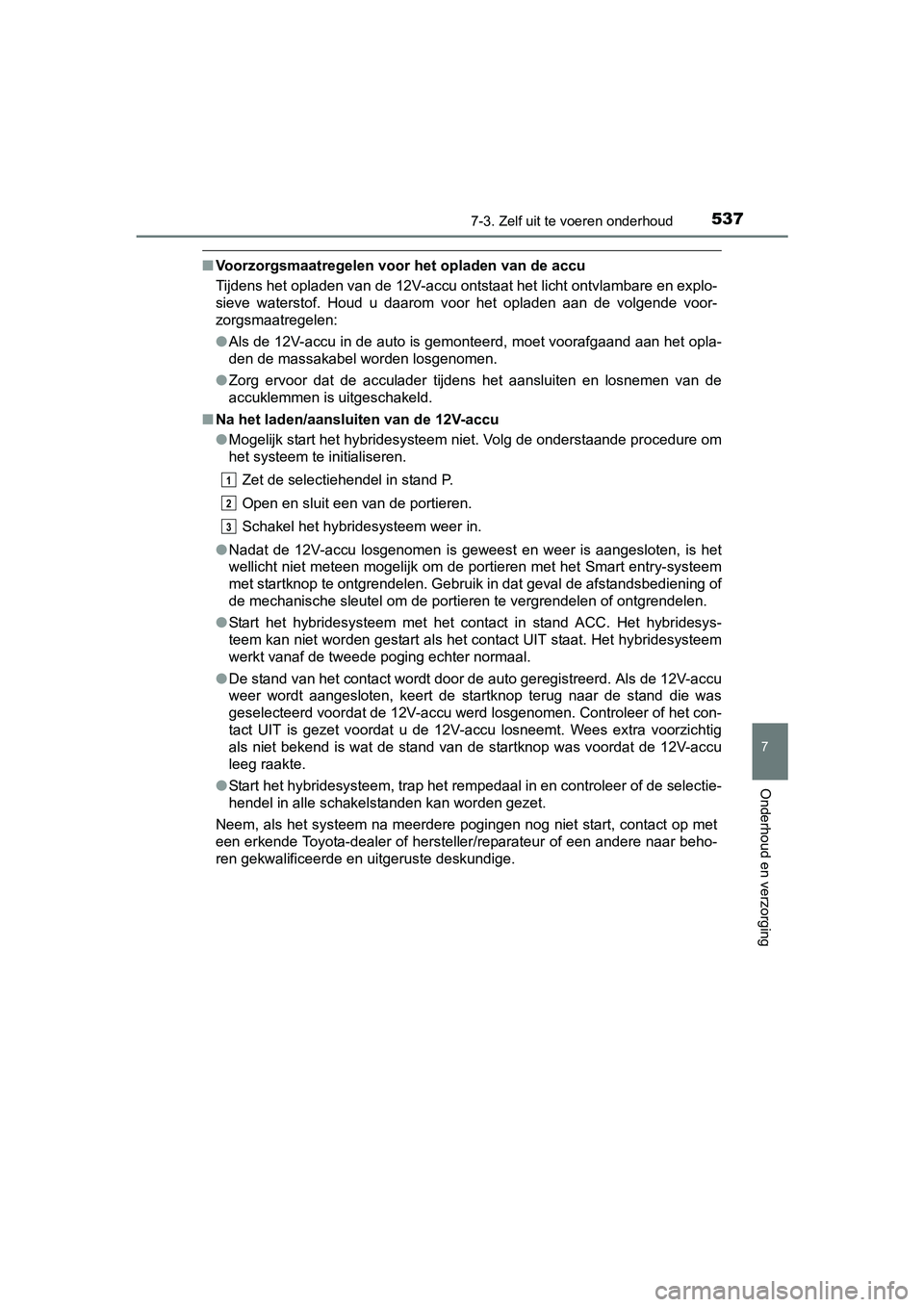

■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de 12V-accu ontstaat het licht ontvlamb are en explo-
sieve waterstof. Houd u daarom voor het opladen aan de volgende voor-
zorgsmaatregelen:
● Als de 12V-accu in de auto is gemonteerd, moet voorafgaand aan het opla-
den de massakabel worden losgenomen.
● Zorg ervoor dat de acculader tijdens het aansluiten en losnemen van de
accuklemmen is uitgeschakeld.
■ Na het laden/aansluiten van de 12V-accu
●Mogelijk start het hybridesysteem niet. Volg de onderstaande pr ocedure om
het systeem te initialiseren.
Zet de selectiehendel in stand P.
Open en sluit een van de portieren.
Schakel het hybridesysteem weer in.
● Nadat de 12V-accu losgenomen is geweest en weer is aangesloten, is het
wellicht niet meteen mogelijk om de portieren met het Smart entry-systeem
met startknop te ontgrendelen. Gebruik in dat geval de afstands bediening of
de mechanische sleutel om de portieren te vergrendelen of ontgr endelen.
● Start het hybridesysteem met het contact in stand ACC. Het hybr idesys-
teem kan niet worden gestart als het contact UIT staat. Het hyb ridesysteem
werkt vanaf de tweede poging echter normaal.
● De stand van het contact wordt door de auto geregistreerd. Als de 12V-accu
weer wordt aangesloten, keert de startknop terug naar de stand die was
geselecteerd voordat de 12V-accu werd losgenomen. Controleer of het con-
tact UIT is gezet voordat u de 12V-accu losneemt. Wees extra voorzichtig
als niet bekend is wat de stand van de startknop was voordat de 12V-accu
leeg raakte.
● Start het hybridesysteem, trap het rempedaal in en controleer o f de selectie-
hendel in alle schakelstanden kan worden gezet.
Neem, als het systeem na meerdere pogingen nog niet start, cont act op met
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar beho-
ren gekwalificeerde en uitgeruste deskundige.
1
2
3
C-HR_HV_OM_Europe_OM10538E.b ook Page 537 Friday, September 9, 2016 12:21 PM

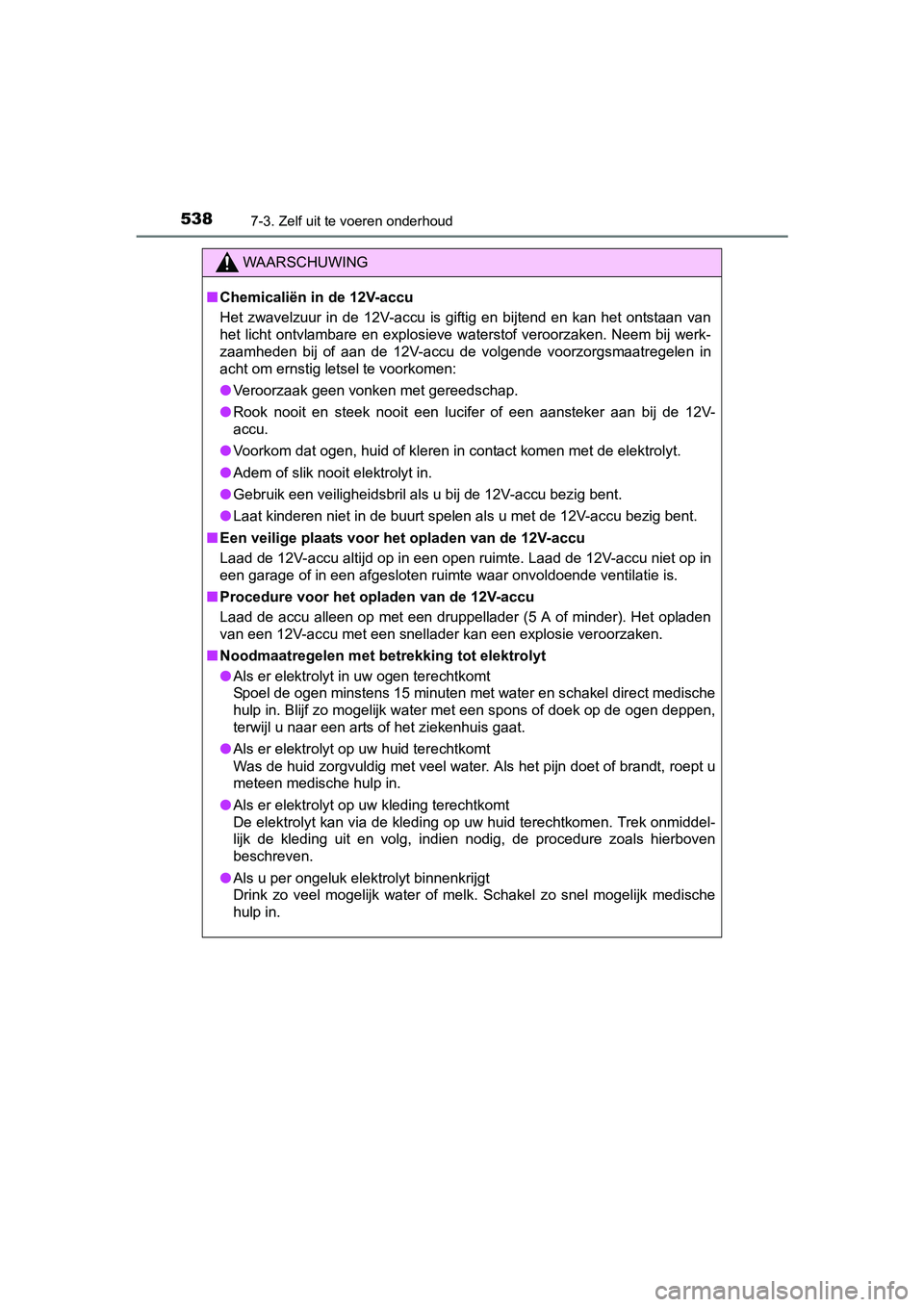

5387-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
WAARSCHUWING
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en bijtend en kan het o ntstaan van
het licht ontvlambare en explosieve waterstof veroorzaken. Neem bij werk-
zaamheden bij of aan de 12V-accu de volgende voorzorgsmaatregel en in
acht om ernstig letsel te voorkomen:
● Veroorzaak geen vonken met gereedschap.
● Rook nooit en steek nooit een lucifer of een aansteker aan bij de 12V-
accu.
● Voorkom dat ogen, huid of kleren in contact komen met de elektr olyt.
● Adem of slik nooit elektrolyt in.
● Gebruik een veiligheidsbril als u bij de 12V-accu bezig bent.
● Laat kinderen niet in de buurt spelen als u met de 12V-accu bezig bent.
■ Een veilige plaats voor het opladen van de 12V-accu
Laad de 12V-accu altijd op in een open ruimte. Laad de 12V-accu niet op in
een garage of in een afgesloten ruimte waar onvoldoende ventila tie is.
■ Procedure voor het o pladen van de 12V-accu
Laad de accu alleen op met een druppellader (5 A of minder). He t opladen
van een 12V-accu met een snellader kan een explosie veroorzaken .
■ Noodmaatregelen met betrekking tot elektrolyt
● Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct m edische
hulp in. Blijf zo mogelijk water met een spons of doek op de og en deppen,
terwijl u naar een arts of het ziekenhuis gaat.
● Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of bra ndt, roept u
meteen medische hulp in.
● Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddel-
lijk de kleding uit en volg, indien nodig, de procedure zoals hierboven
beschreven.
● Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische
hulp in.
C-HR_HV_OM_Europe_OM10538E.b ook Page 538 Friday, September 9, 2016 12:21 PM

5397-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
7
Onderhoud en verzorging

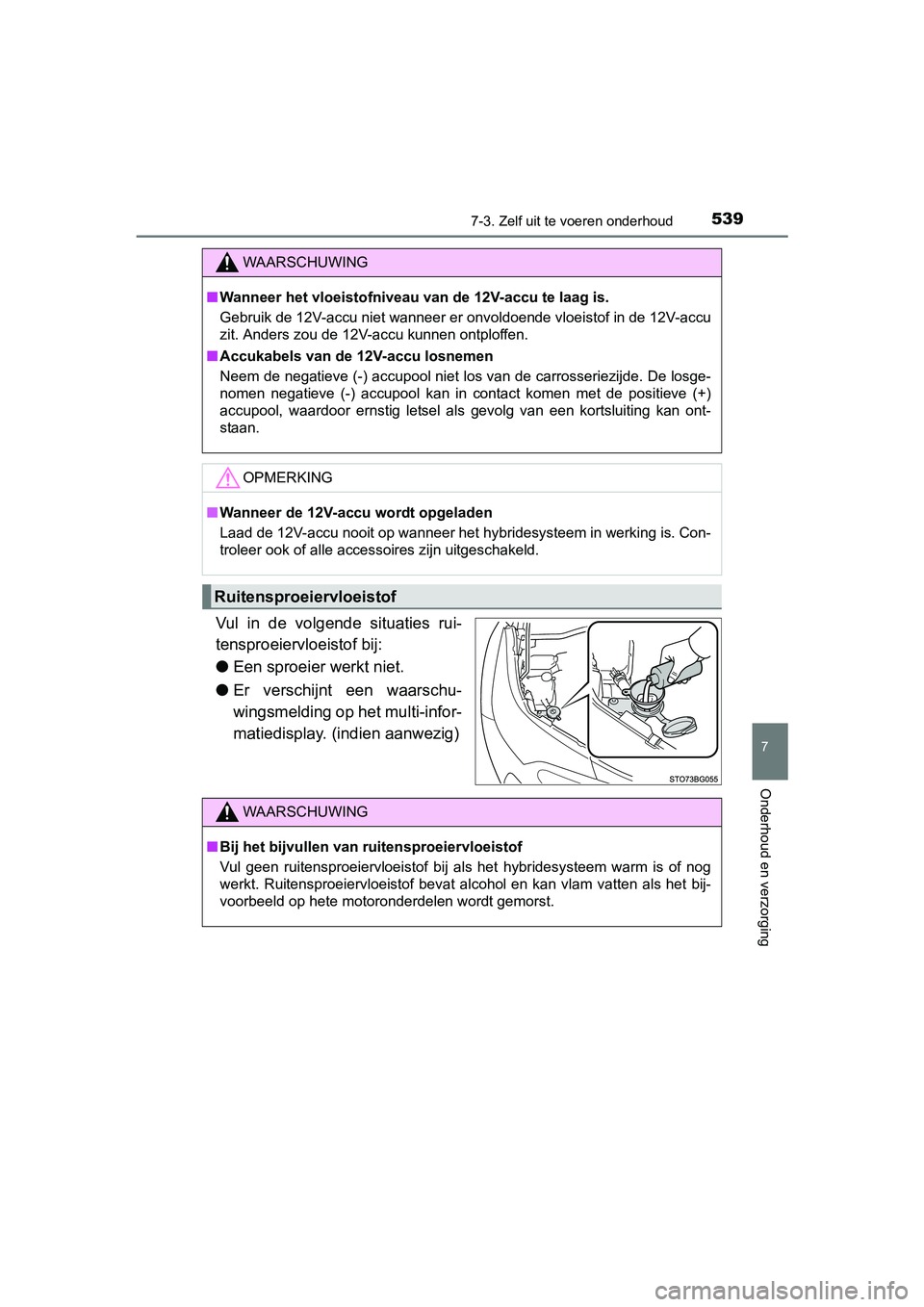

Vul in de volgende situaties rui-
tensproeiervloeistof bij:
●Een sproeier werkt niet.
● Er verschijnt een waarschu-
wingsmelding op het multi-infor-
matiedisplay. (indien aanwezig)
WAARSCHUWING
■Wanneer het vloeistofniveau van de 12V-accu te laag is.
Gebruik de 12V-accu niet wanneer er onvoldoende vloeistof in de 12V-accu
zit. Anders zou de 12V-accu kunnen ontploffen.
■ Accukabels van de 12V-accu losnemen
Neem de negatieve (-) accupool niet los van de carrosseriezijde. De losge-
nomen negatieve (-) accupool kan in contact komen met de positi eve (+)
accupool, waardoor ernstig letsel als gevolg van een kortsluiti ng kan ont-
staan.
OPMERKING
■ Wanneer de 12V-accu wordt opgeladen
Laad de 12V-accu nooit op wanneer het hybridesysteem in werking is. Con-
troleer ook of alle accessoires zijn uitgeschakeld.
Ruitensproeiervloeistof
WAARSCHUWING
■ Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem war m is of nog
werkt. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
C-HR_HV_OM_Europe_OM10538E.b ook Page 539 Friday, September 9, 2016 12:21 PM

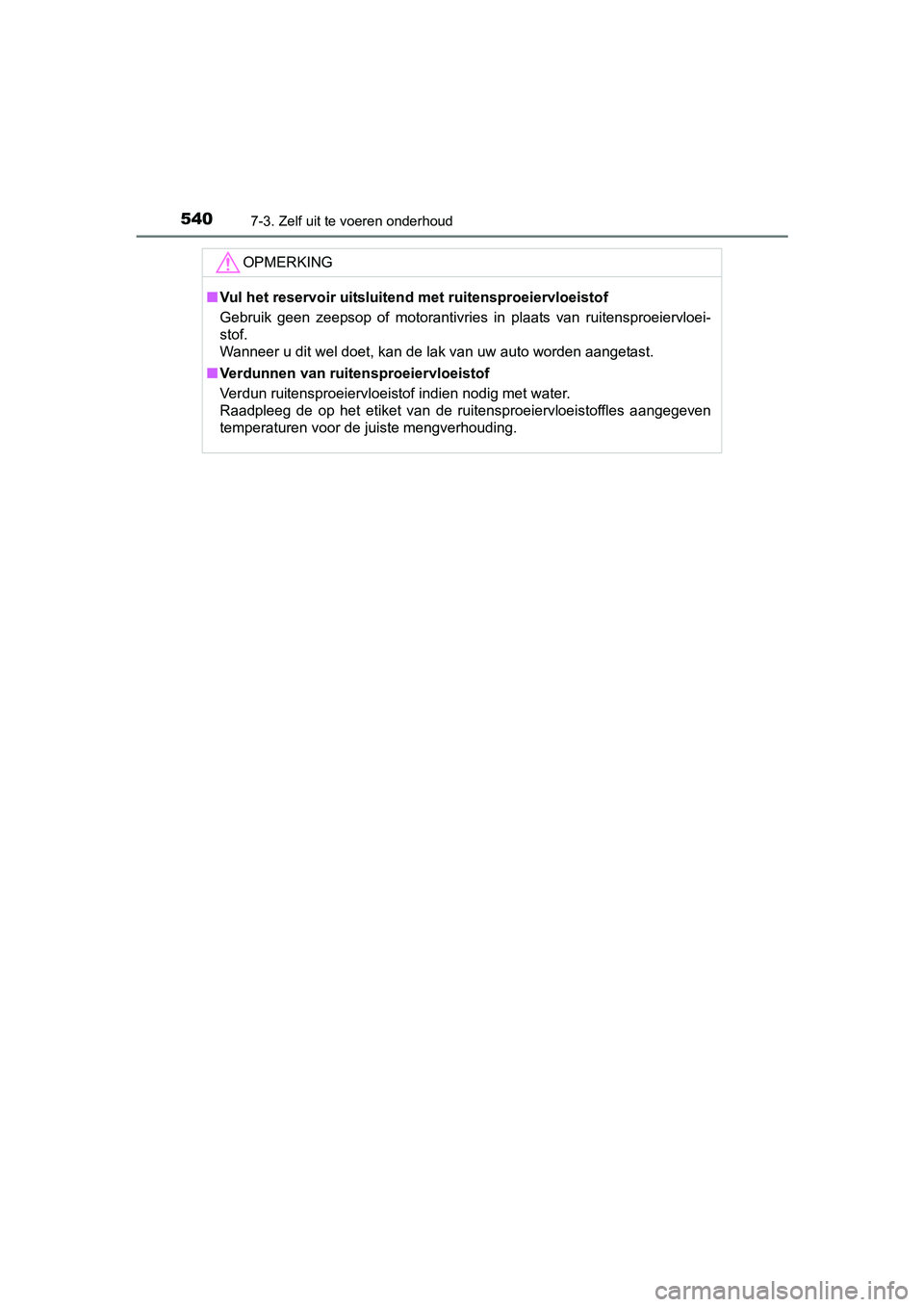

5407-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
OPMERKING
■Vul het reservoir uitsluitend m et ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast .
■ Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles a angegeven
temperaturen voor de juiste mengverhouding.
C-HR_HV_OM_Europe_OM10538E.b ook Page 540 Friday, September 9, 2016 12:21 PM
