TOYOTA C_HR HYBRID 2017 Instructieboekje (in Dutch)

5617-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
7
Onderhoud en verzorging

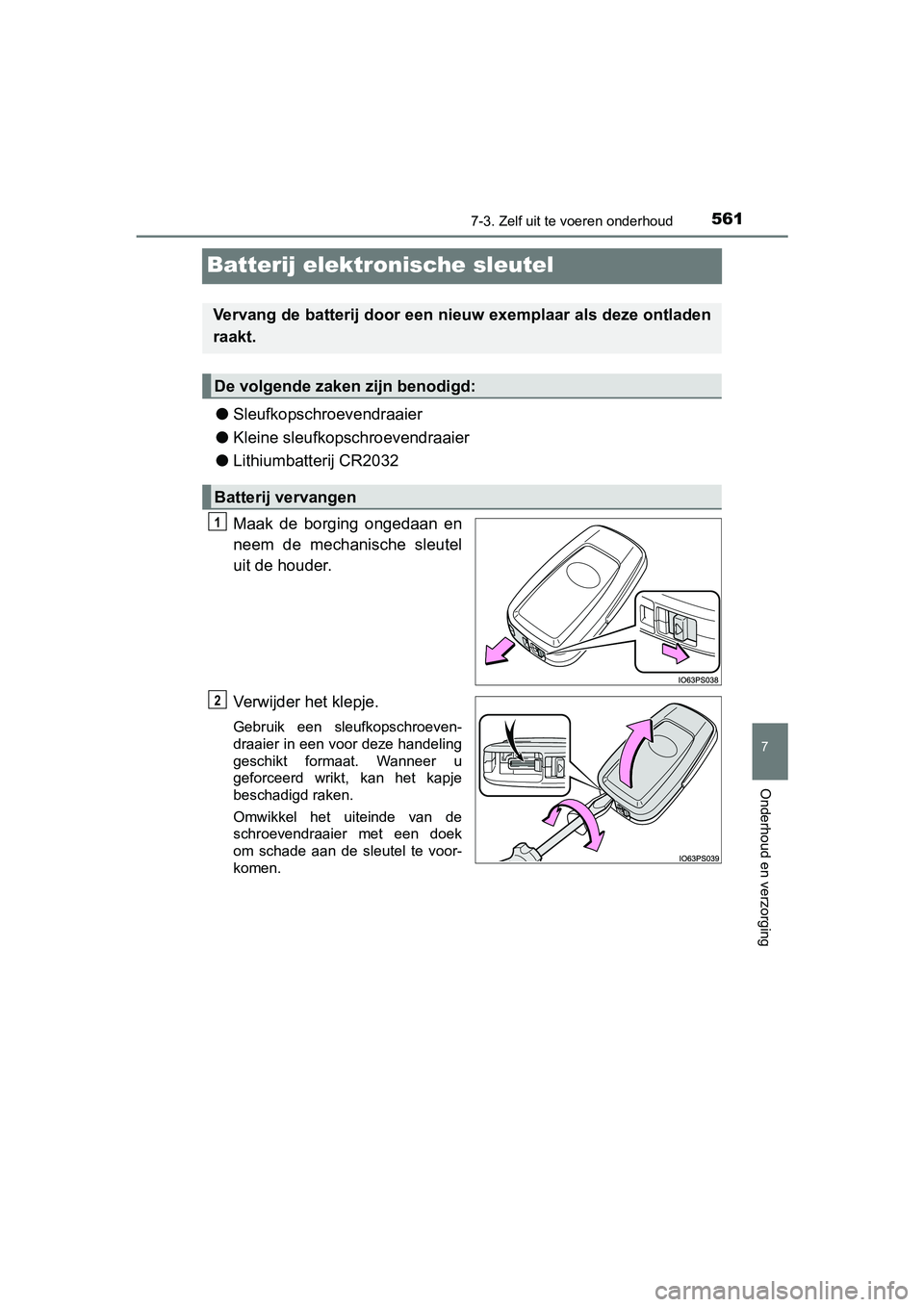

Batterij elektronische sleutel
●Sleufkopschroevendraaier
● Kleine sleufkopschroevendraaier
● Lithiumbatterij CR2032
Maak de borging ongedaan en
neem de mechanische sleutel
uit de houder.
Verwijder het klepje.
Gebruik een sleufkopschroeven-
draaier in een voor deze handeling
geschikt formaat. Wanneer u
geforceerd wrikt, kan het kapje
beschadigd raken.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Vervang de batterij door een nie uw exemplaar als deze ontladen
raakt.
De volgende zake n zijn benodigd:
Batterij vervangen
1
2
C-HR_HV_OM_Europe_OM10538E.b ook Page 561 Friday, September 9, 2016 12:21 PM

5627-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E

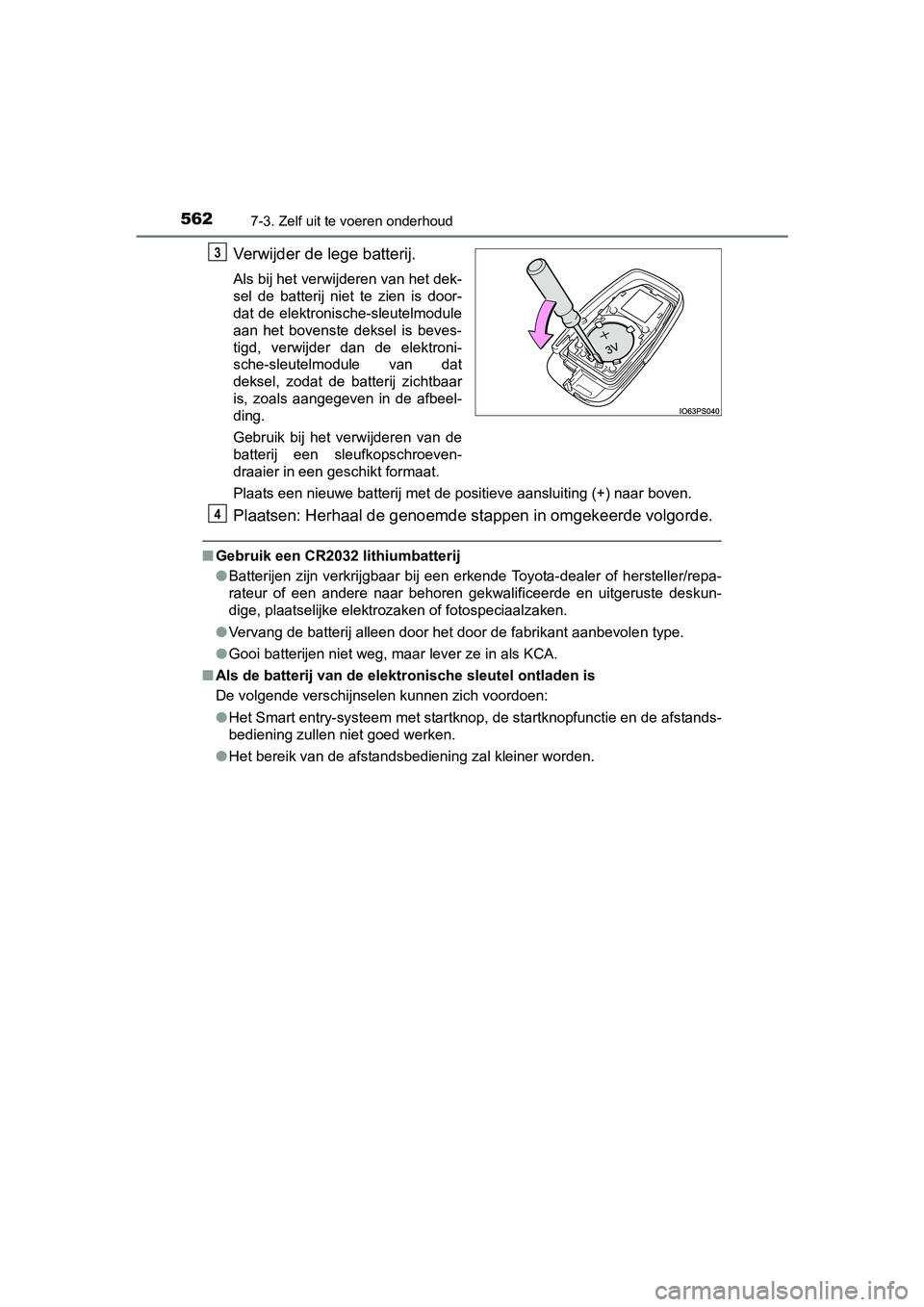

Verwijder de lege batterij.
Als bij het verwijderen van het dek-
sel de batterij niet te zien is door-
dat de elektronische-sleutelmodule
aan het bovenste deksel is beves-
tigd, verwijder dan de elektroni-
sche-sleutelmodule van dat
deksel, zodat de batterij zichtbaar
is, zoals aangegeven in de afbeel-
ding.
Gebruik bij het verwijderen van de
batterij een sleufkopschroeven-
draaier in een geschikt formaat.
Plaats een nieuwe batterij met de positieve aansluiting (+) naar boven.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of h ersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige, plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevole n type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop, de startknopfunctie en d e afstands-
bediening zullen niet goed werken.
● Het bereik van de afstandsbediening zal kleiner worden.
3
4
C-HR_HV_OM_Europe_OM10538E.b ook Page 562 Friday, September 9, 2016 12:21 PM

5637-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
7
Onderhoud en verzorging

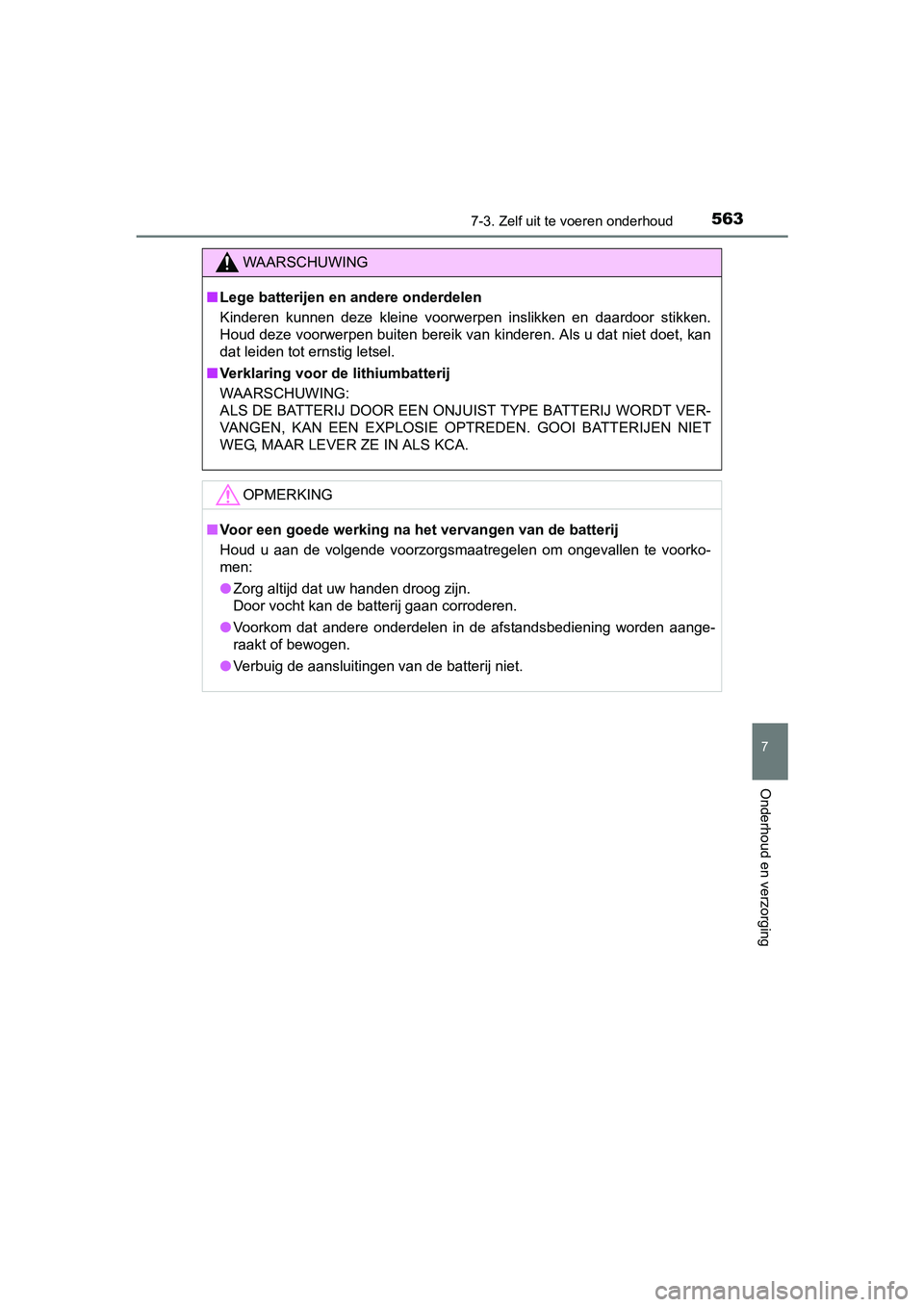

WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor st ikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor de lithiumbatterij
WAARSCHUWING:
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI BATTERIJEN NIET
WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te vo orko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aa nge-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
C-HR_HV_OM_Europe_OM10538E.b ook Page 563 Friday, September 9, 2016 12:21 PM

5647-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E

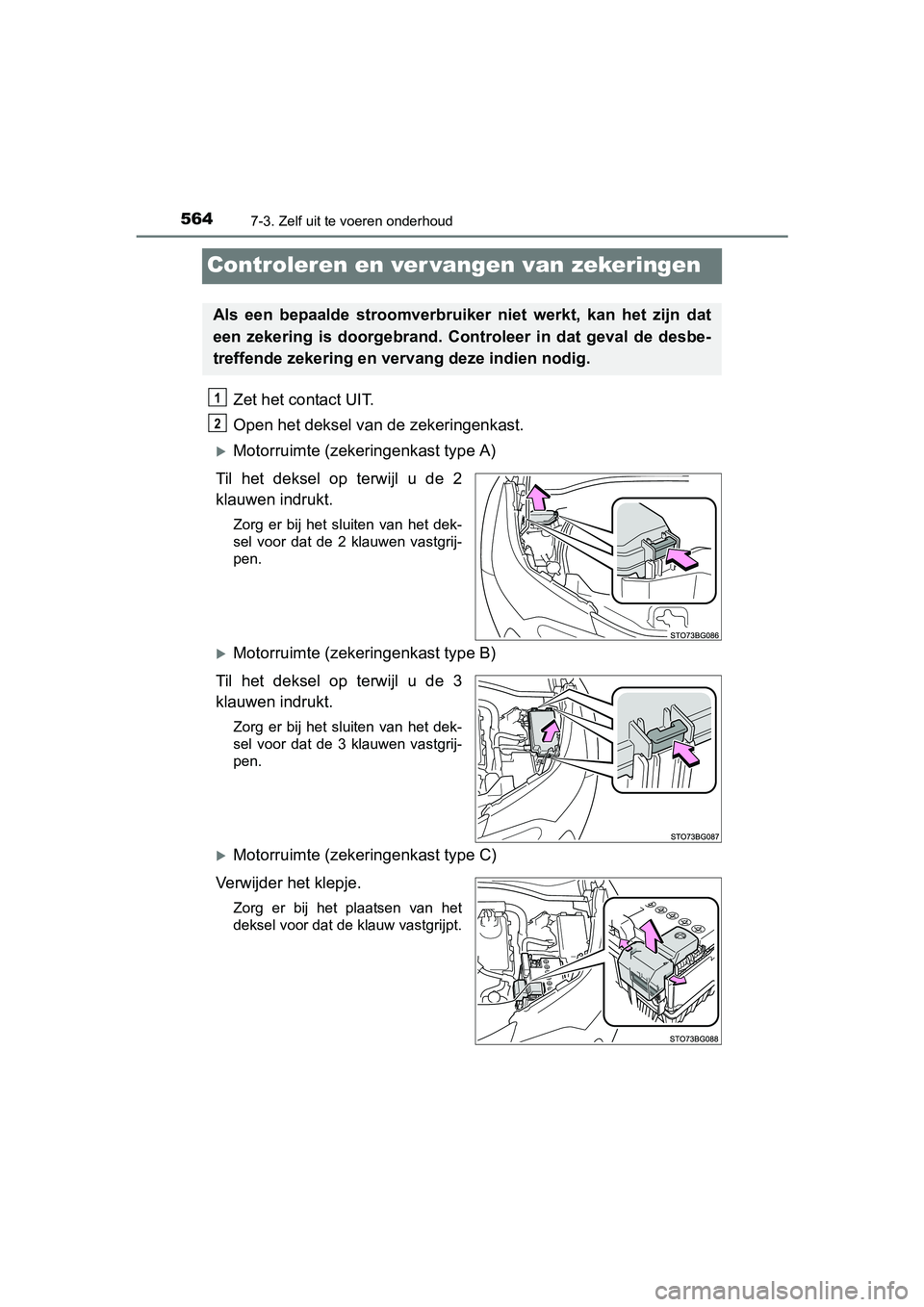

Controleren en ver vangen van zekeringen
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte (zekeringenkast type A)
Til het deksel op terwijl u de 2
klauwen indrukt.
Zorg er bij het sluiten van het dek-
sel voor dat de 2 klauwen vastgrij-
pen.
Motorruimte (zekeringenkast type B)
Til het deksel op terwijl u de 3
klauwen indrukt.
Zorg er bij het sluiten van het dek-
sel voor dat de 3 klauwen vastgrij-
pen.
Motorruimte (zeker ingenkast type C)
Verwijder het klepje.
Zorg er bij het plaatsen van het
deksel voor dat de klauw vastgrijpt.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Cont roleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
C-HR_HV_OM_Europe_OM10538E.b ook Page 564 Friday, September 9, 2016 12:21 PM

5657-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
7
Onderhoud en verzorging

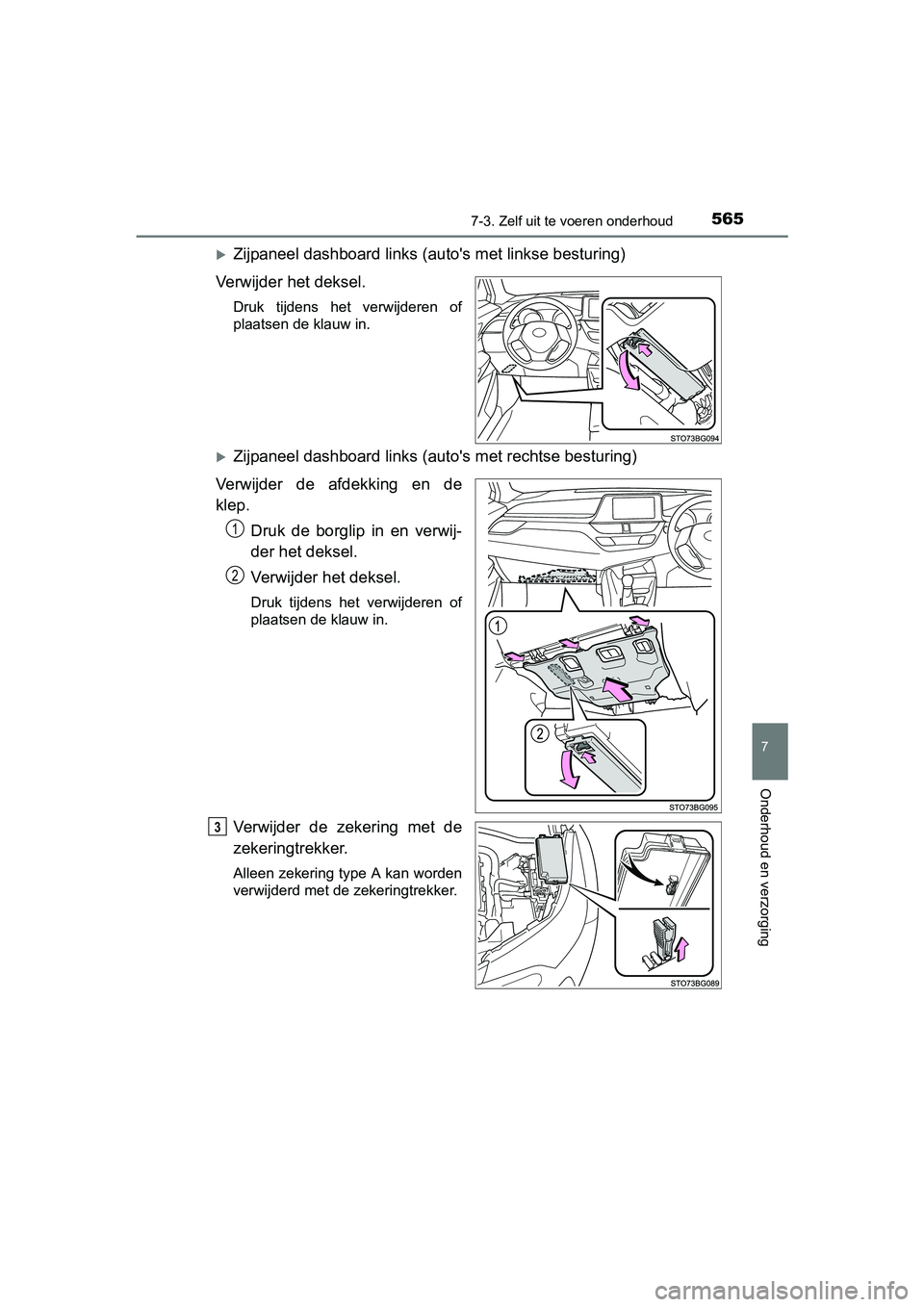

Zijpaneel dashboard links (a uto's met linkse besturing)
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Zijpaneel dashboard links (aut o's met rechtse besturing)
Verwijder de afdekking en de
klep. Druk de borglip in en verwij-
der het deksel.
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
1
2
3
C-HR_HV_OM_Europe_OM10538E.b ook Page 565 Friday, September 9, 2016 12:21 PM

5667-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E

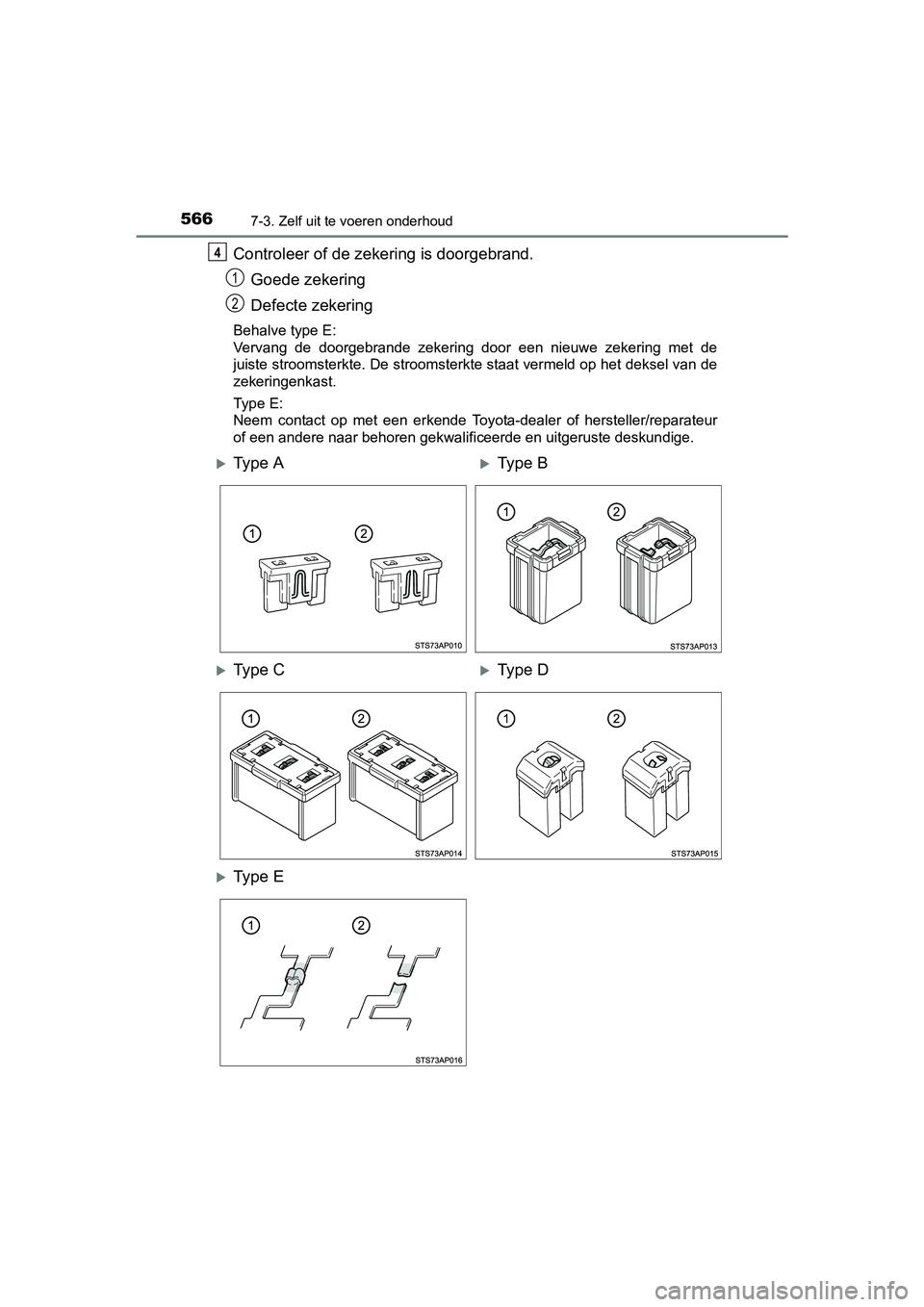

Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Behalve type E:
Vervang de doorgebrande zekering door een nieuwe zekering met d e
juiste stroomsterkte. De stroomsterkte staat vermeld op het dek sel van de
zekeringenkast.
Type E:
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e E
C-HR_HV_OM_Europe_OM10538E.b ook Page 566 Friday, September 9, 2016 12:21 PM

5677-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
7
Onderhoud en verzorging

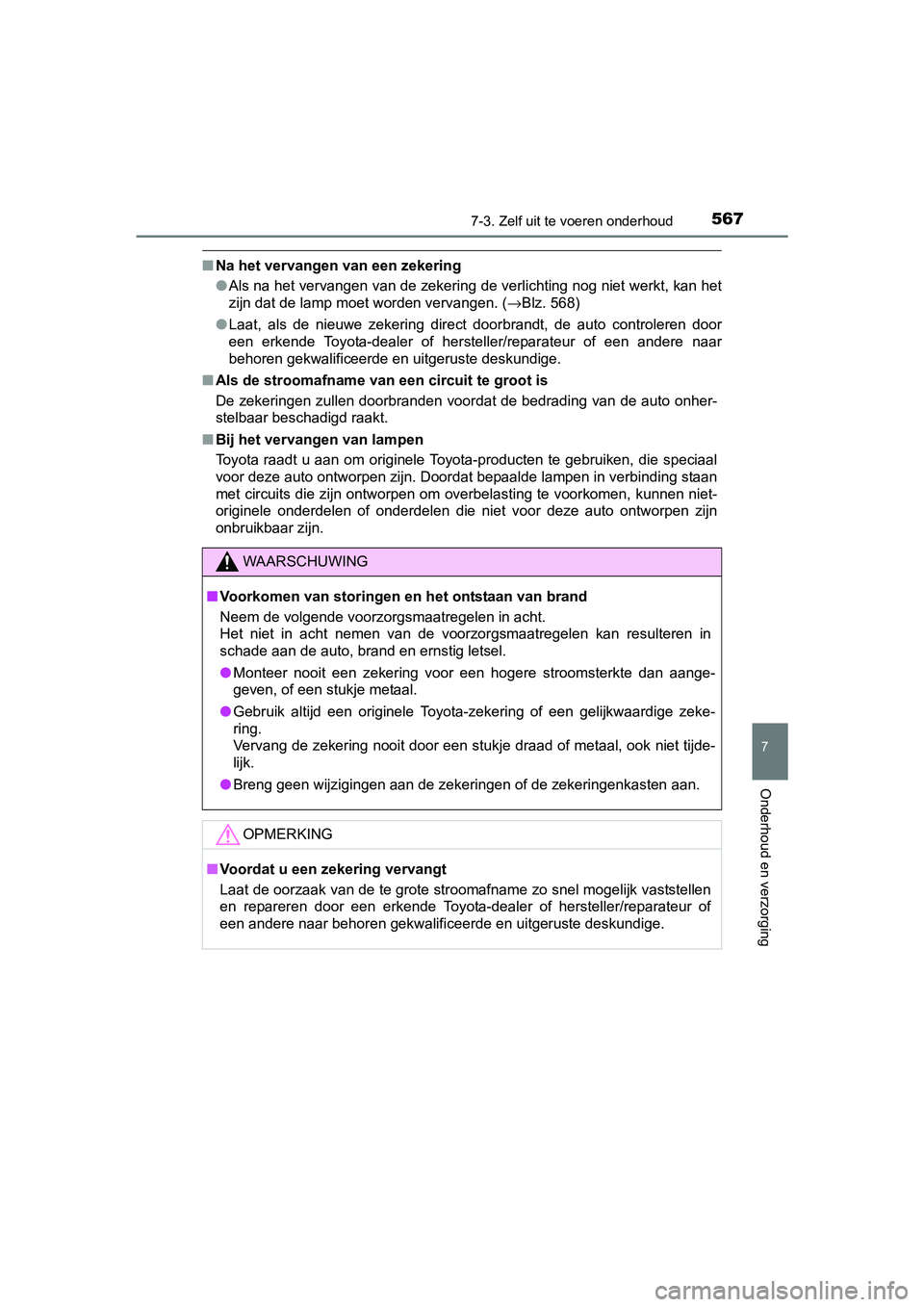

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het
zijn dat de lamp moet worden vervangen. ( →Blz. 568)
● Laat, als de nieuwe zekering direct doorbrandt, de auto control eren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbi nding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontw orpen zijn
onbruikbaar zijn.
WAARSCHUWING
■ Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaard ige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk v aststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
C-HR_HV_OM_Europe_OM10538E.book Page 567 Friday, September 9, 2016 12:21 PM

5687-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E

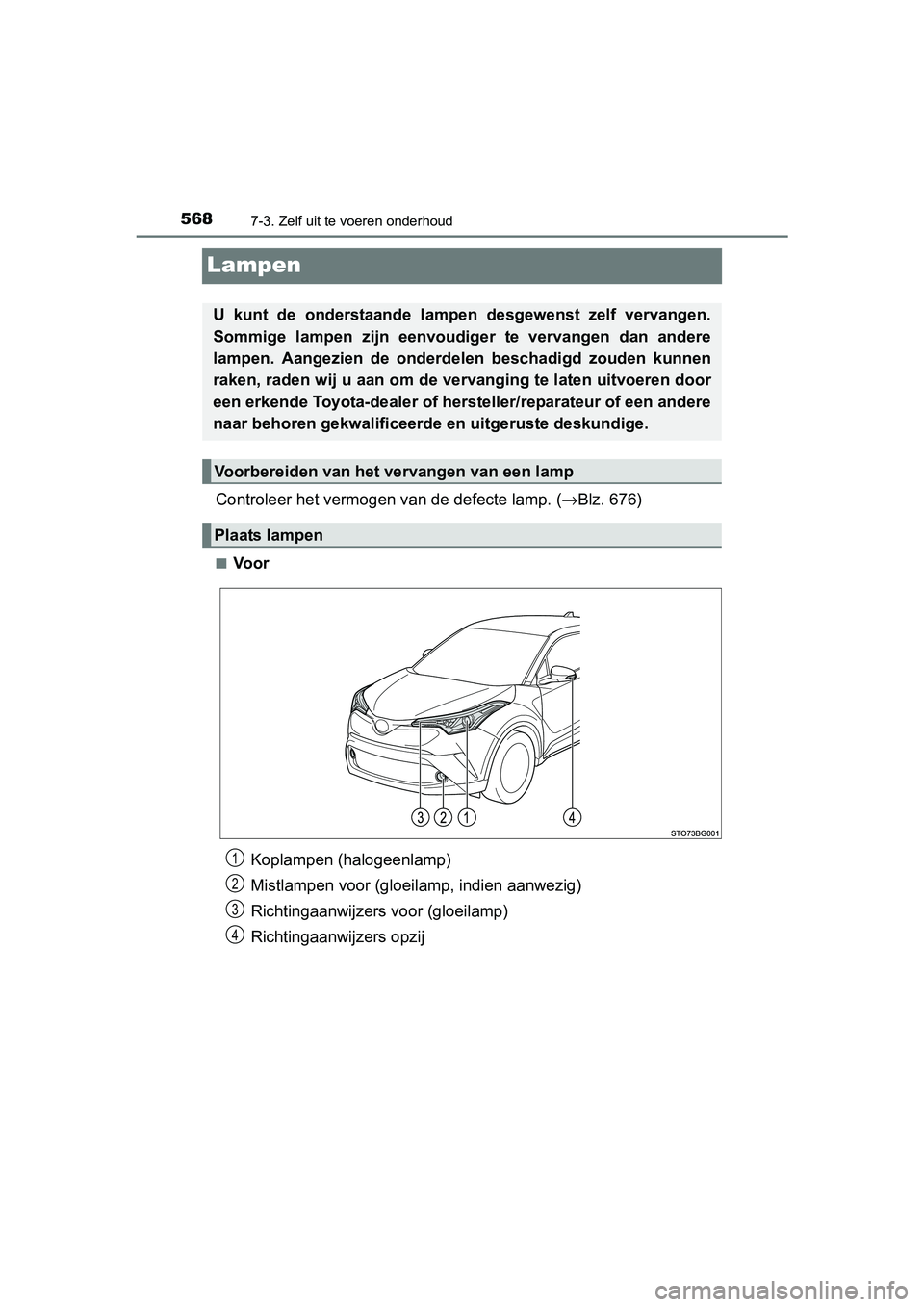

Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 676)
■Voor
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Koplampen (halogeenlamp)
Mistlampen voor (gloeilamp, indien aanwezig)
Richtingaanwijzers voor (gloeilamp)
Richtingaanwijzers opzij1
2
3
4
C-HR_HV_OM_Europe_OM10538E.b ook Page 568 Friday, September 9, 2016 12:21 PM

5697-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
7
Onderhoud en verzorging

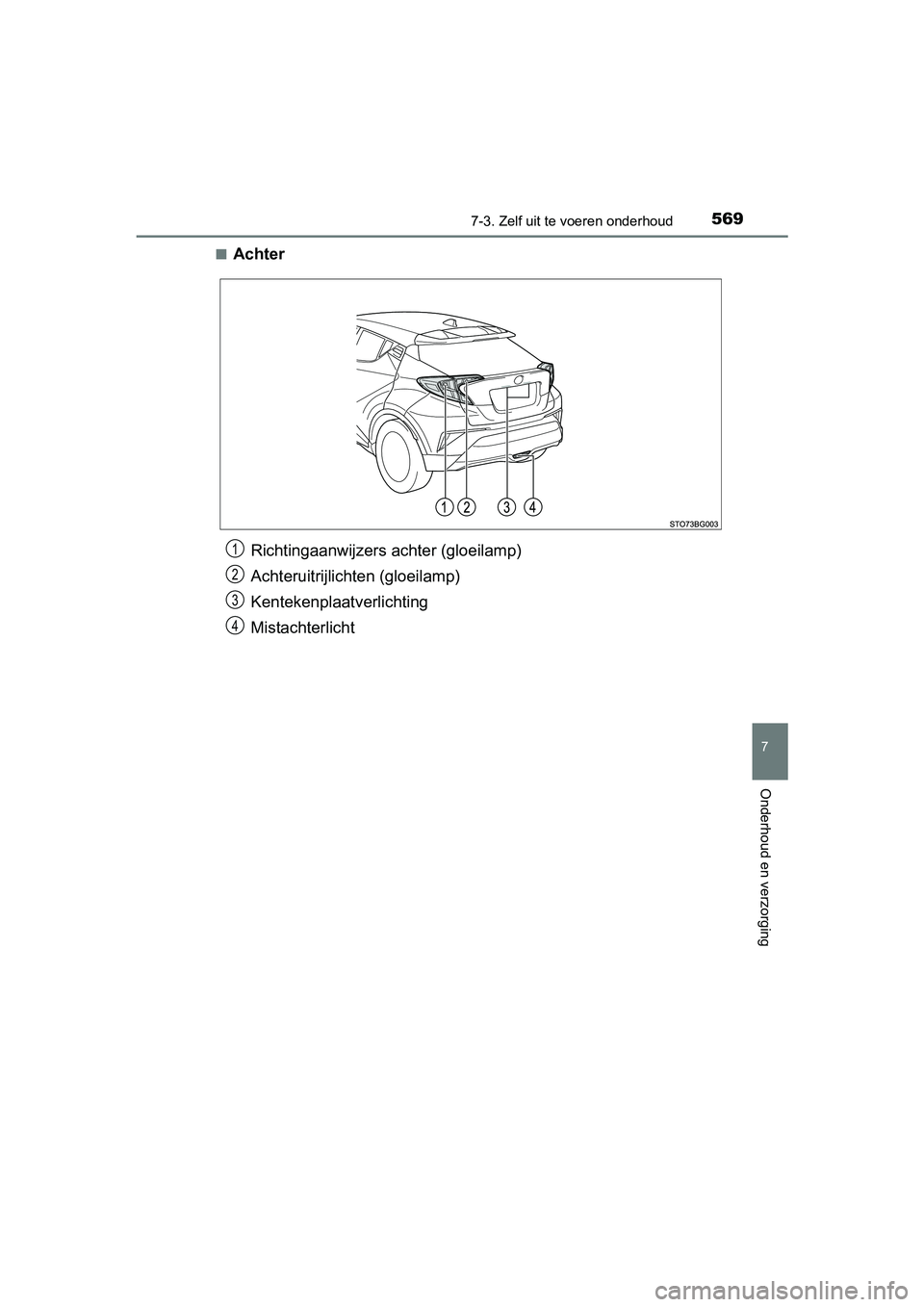

■Achter
Richtingaanwijzers achter (gloeilamp)
Achteruitrijlichten (gloeilamp)
Kentekenplaat verlichting
Mistachterlicht1
2
3
4
C-HR_HV_OM_Europe_OM10538E.b ook Page 569 Friday, September 9, 2016 12:21 PM

5707-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E■

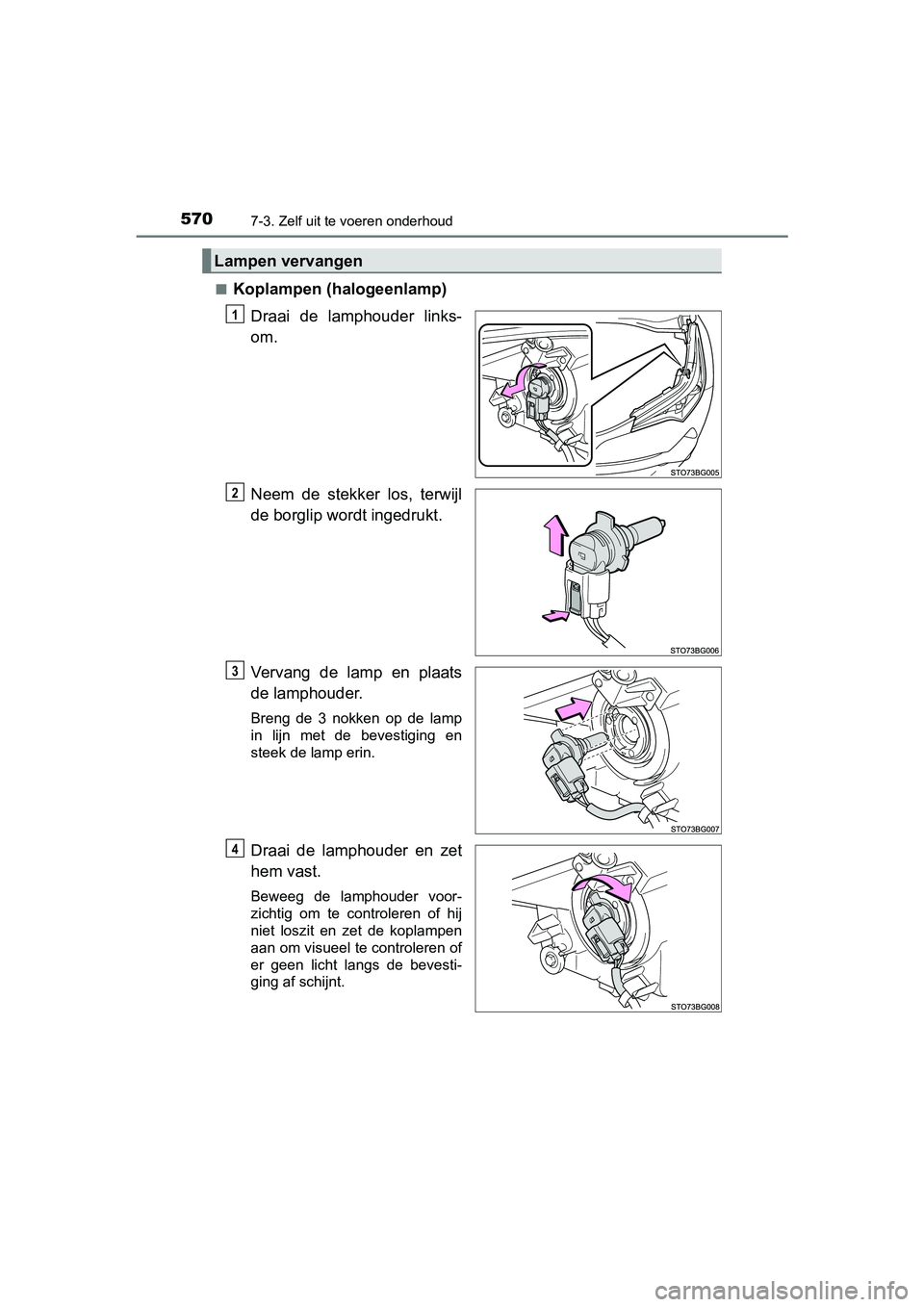

Koplampen (halogeenlamp)
Draai de lamphouder links-
om.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Vervang de lamp en plaats
de lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de koplampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging af schijnt.
Lampen vervangen
1
2
3
4
