TOYOTA C_HR HYBRID 2017 Instructieboekje (in Dutch)

5918-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen

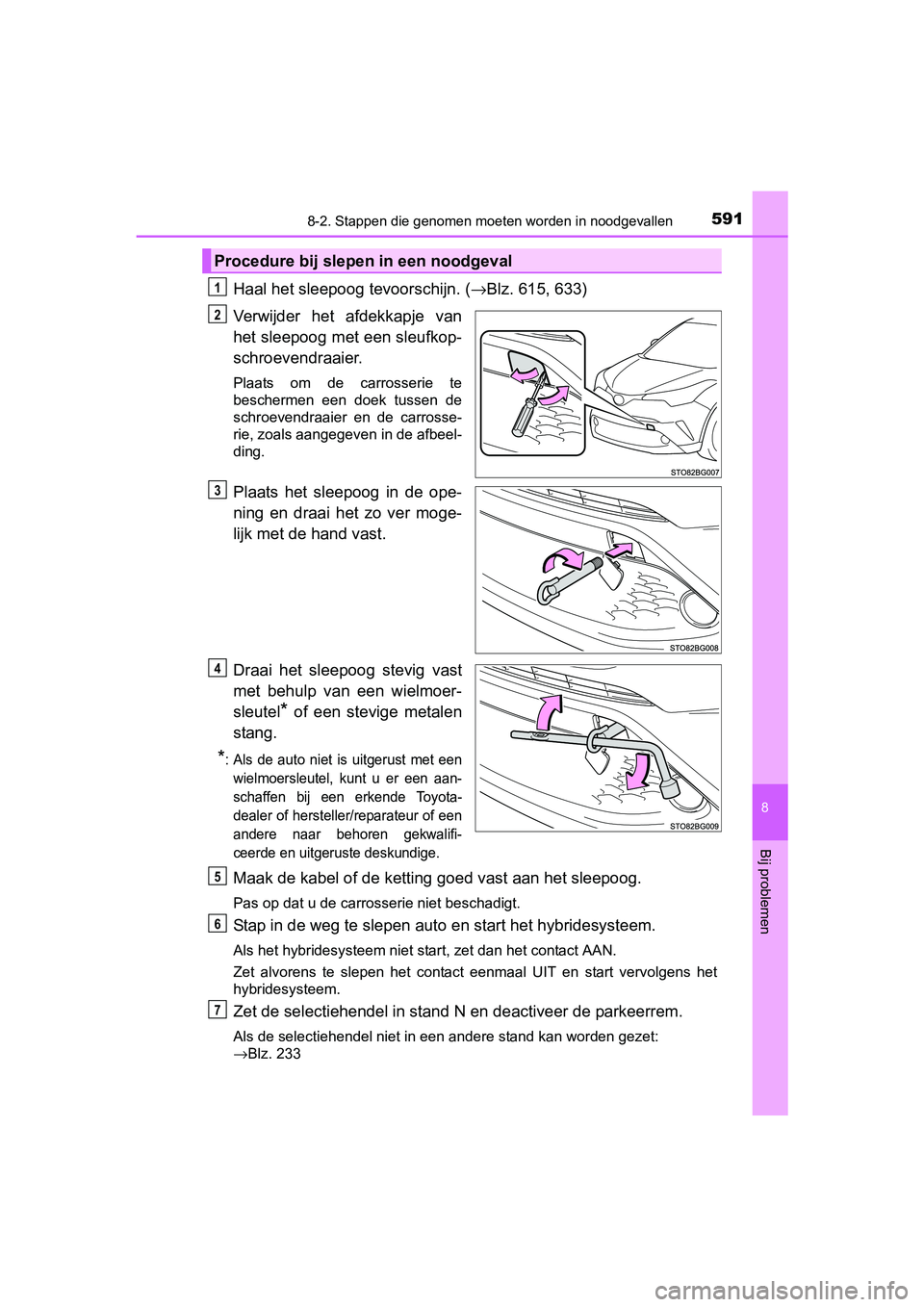

Haal het sleepoog tevoorschijn. ( →Blz. 615, 633)
Verwijder het afdekkapje van
het sleepoog met een sleufkop-
schroevendraaier.
Plaats om de carrosserie te
beschermen een doek tussen de
schroevendraaier en de carrosse-
rie, zoals aangegeven in de afbeel-
ding.
Plaats het sleepoog in de ope-
ning en draai het zo ver moge-
lijk met de hand vast.
Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel
* of een stevige metalen
stang.
*: Als de auto niet is uitgerust met een wielmoersleutel, kunt u er een aan-
schaffen bij een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Maak de kabel of de ketting goed vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Stap in de weg te slepen auto e n start het hybridesysteem.
Als het hybridesysteem niet start, zet dan het contact AAN.
Zet alvorens te slepen het contact eenmaal UIT en start vervolgens het
hybridesysteem.
Zet de selectiehendel in stand N en deactiveer de parkeerrem.
Als de selectiehendel niet in een andere stand kan worden gezet :
→Blz. 233
Procedure bij slep en in een noodgeval
1
2
3
4
5
6
7
C-HR_HV_OM_Europe_OM10538E.b ook Page 591 Friday, September 9, 2016 12:21 PM

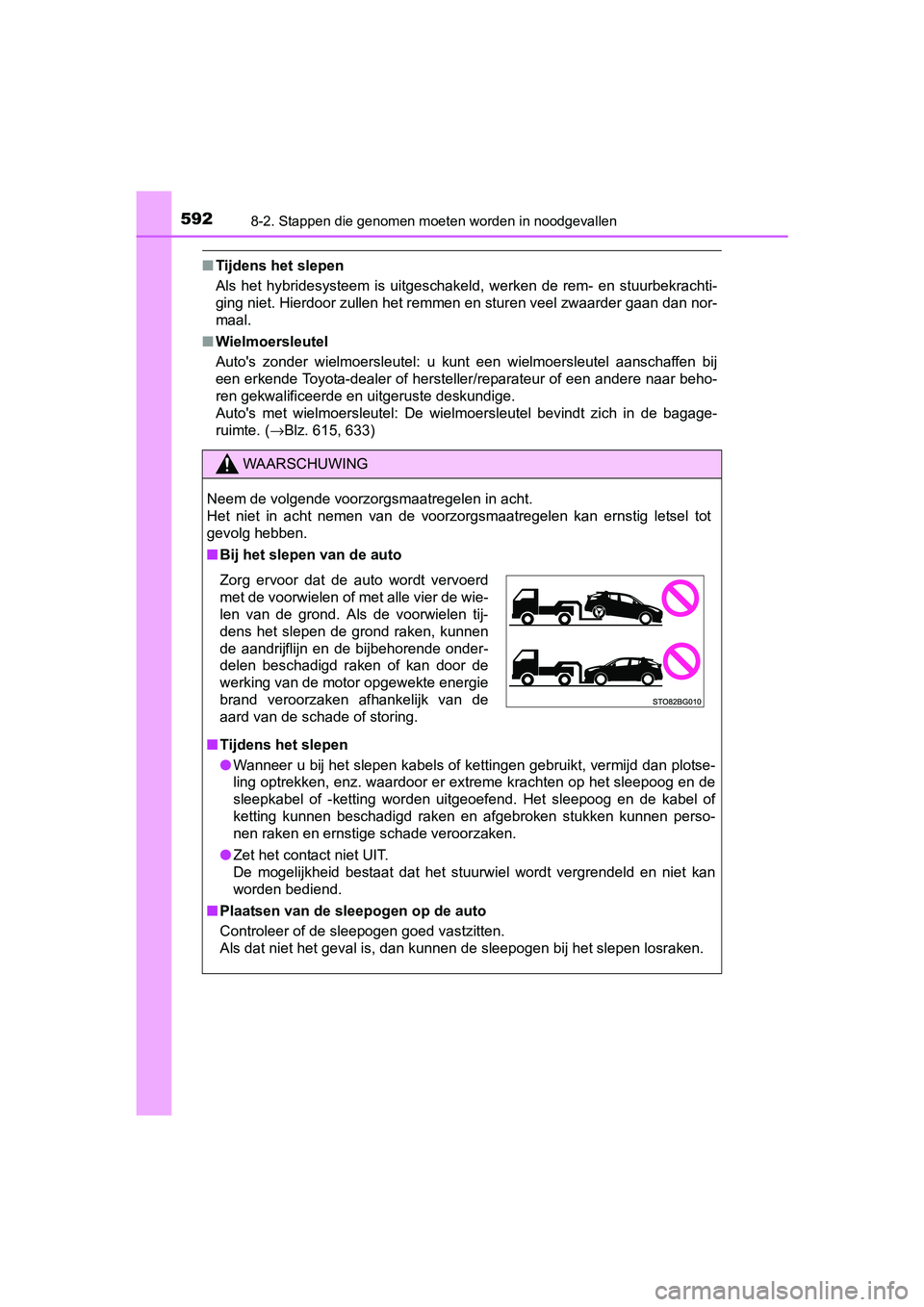

5928-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
■Tijdens het slepen
Als het hybridesysteem is uitgeschakeld, werken de rem- en stuu rbekrachti-
ging niet. Hierdoor zullen het remmen en sturen veel zwaarder g aan dan nor-
maal.
■ Wielmoersleutel
Auto's zonder wielmoersleutel: u kunt een wielmoersleutel aansc haffen bij
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar beho-
ren gekwalificeerde en uitgeruste deskundige.
Auto's met wielmoersleutel: De wielmoersleutel bevindt zich in de bagage-
ruimte. ( →Blz. 615, 633)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Bij het slepen van de auto
■ Tijdens het slepen
● Wanneer u bij het slepen kabels of kettingen gebruikt, vermijd dan plotse-
ling optrekken, enz. waardoor er extreme krachten op het sleepo og en de
sleepkabel of -ketting worden uitgeoefend. Het sleepoog en de kabel of
ketting kunnen beschadigd raken en afgebroken stukken kunnen pe rso-
nen raken en ernstige schade veroorzaken.
● Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuurwiel wordt vergrendeld en niet kan
worden bediend.
■ Plaatsen van de sleepogen op de auto
Controleer of de sleepogen goed vastzitten.
Als dat niet het geval is, dan kunnen de sleepogen bij het slepen losraken.
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond. Als de voorwielen tij-
dens het slepen de grond raken, kunnen
de aandrijflijn en de bijbehorende onder-
delen beschadigd raken of kan door de
werking van de motor opgewekte energie
brand veroorzaken afhankelijk van de
aard van de schade of storing.
C-HR_HV_OM_Europe_OM10538E.b ook Page 592 Friday, September 9, 2016 12:21 PM

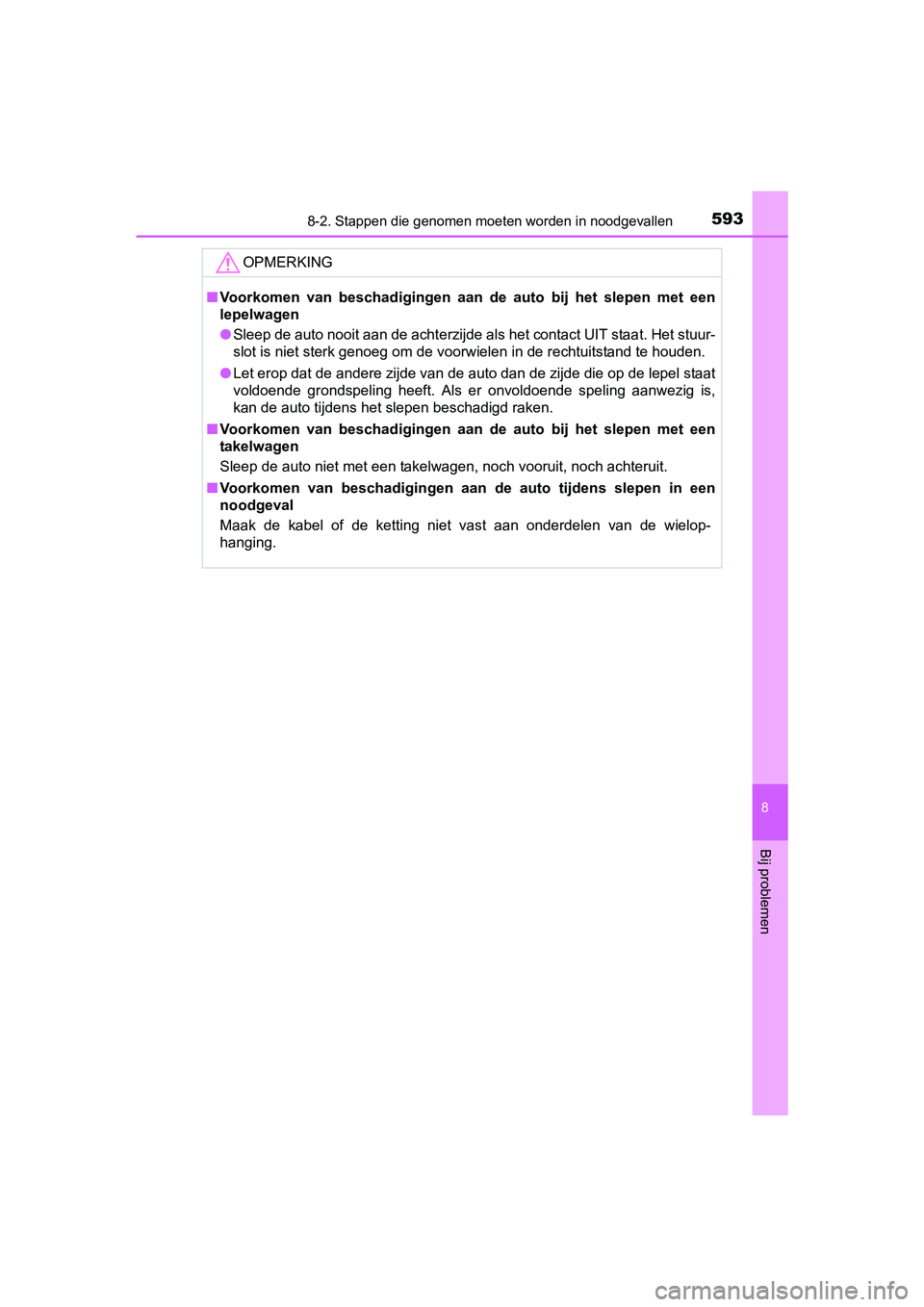

5938-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen
OPMERKING
■Voorkomen van beschadigingen aan de auto bij het slepen met een
lepelwagen
● Sleep de auto nooit aan de achterzijde als het contact UIT staa t. Het stuur-
slot is niet sterk genoeg om de voorwielen in de rechtuitstand te houden.
● Let erop dat de andere zijde van de auto dan de zijde die op de lepel staat
voldoende grondspeling heeft. Als er onvoldoende speling aanwez ig is,
kan de auto tijdens het slepen beschadigd raken.
■ Voorkomen van beschadigingen aan de auto bij het slepen met een
takelwagen
Sleep de auto niet met een takelwagen, noch vooruit, noch achte ruit.
■ Voorkomen van beschadigingen aan de auto tijdens slepen in een
noodgeval
Maak de kabel of de ketting niet vast aan onderdelen van de wielop-
hanging.
C-HR_HV_OM_Europe_OM10538E.b ook Page 593 Friday, September 9, 2016 12:21 PM

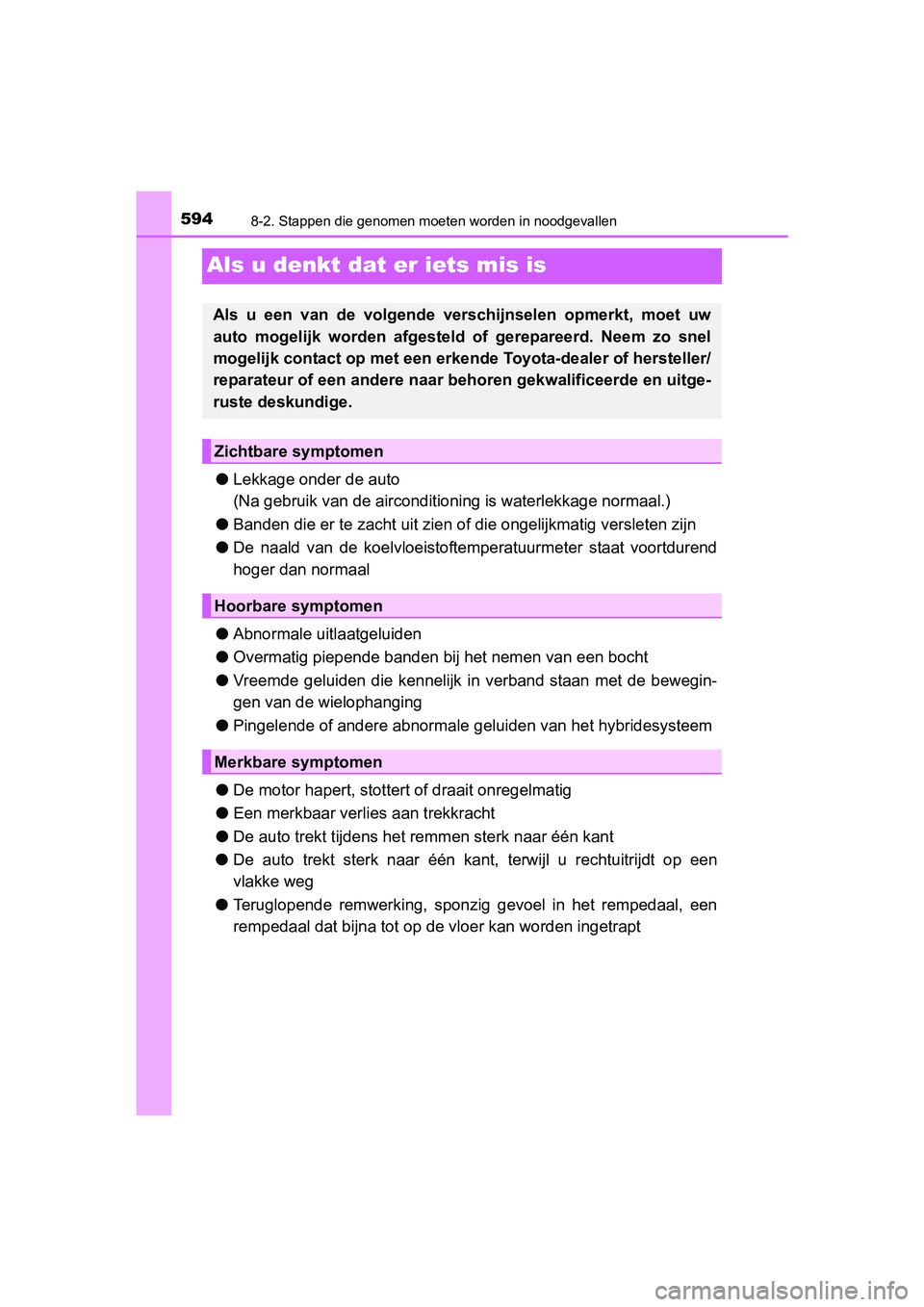

5948-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
Als u denkt dat er iets mis is
●Lekkage onder de auto
(Na gebruik van de airconditioni ng is waterlekkage normaal.)
● Banden die er te zacht uit zien of die o ngelijkmatig versleten zijn
● De naald van de koelvloeistoftemperatuurmeter staat voortdurend
hoger dan normaal
● Abnormale uitlaatgeluiden
● Overmatig piepende banden b ij het nemen van een bocht
● Vreemde geluiden die kennelijk in verband staan met de bewegin-
gen van de wielophanging
● Pingelende of andere abnormale g eluiden van het hybridesysteem
● De motor hapert, stottert of draait onregelmatig
● Een merkbaar verlie s aan trekkracht
● De auto trekt tijdens het r emmen sterk naar één kant
● De auto trekt sterk naar één kan t, terwijl u rechtuitrijdt op een
vlakke weg
● Teruglopende remwerking, sponzig gevoel in het rempedaal, een
rempedaal dat bijna tot op de vloer kan worden ingetrapt
Als u een van de volgende verschijnselen opmerkt, moet uw
auto mogelijk worden afgesteld of gerepareerd. Neem zo snel
mogelijk contact op met een erkende Toyota-dealer of hersteller /
reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
C-HR_HV_OM_Europe_OM10538E.b ook Page 594 Friday, September 9, 2016 12:21 PM

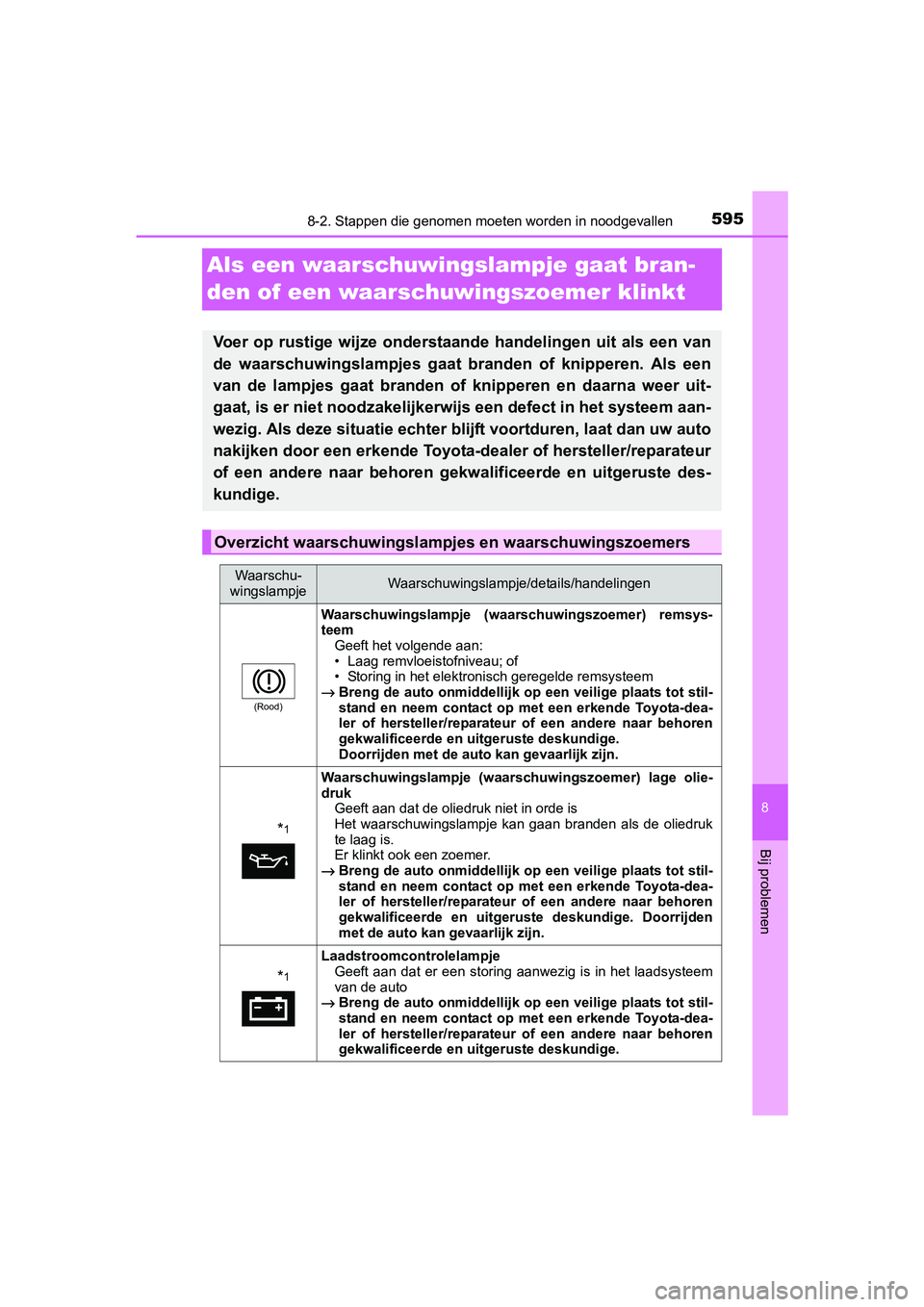

5958-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen
Als een waarschuwingslampje gaat bran-
den of een waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van
de waarschuwingslampjes gaat branden of knipperen. Als een
van de lampjes gaat branden of knipperen en daarna weer uit-
gaat, is er niet noodza kelijkerwijs een defect in het systeem aan-
wezig. Als deze situatie echter blijft voortduren, laat dan uw auto
nakijken door een erkende Toyota-dealer of hersteller/reparateu r
of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Overzicht waarschuwingslampjes en waarschuwingszoemers
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
(Rood)
Waarschuwingslampje (waarschuwingszoemer) remsys-
teem Geeft het volgende aan:
• Laag remvloeistofniveau; of
• Storing in het elektroni sch geregelde remsysteem
→ Breng de auto onmiddellijk op een veilige plaats tot stil-
stand en neem contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Doorrijden met de auto kan gevaarlijk zijn.
*1
Waarschuwingslampje (waarschuwingszoemer) lage olie-
druk
Geeft aan dat de oliedruk niet in orde is
Het waarschuwingslampje kan gaan branden als de oliedruk
te laag is.
Er klinkt ook een zoemer.
→ Breng de auto onmiddellijk op een veilige plaats tot stil-
stand en neem contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeru ste deskundige. Doorrijden
met de auto kan gevaarlijk zijn.
*1
Laadstroomcontrolelampje Geeft aan dat er een storing aanwezig is in het laadsysteem
van de auto
→ Breng de auto onmiddellijk op een veilige plaats tot stil-
stand en neem contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uit geruste deskundige.
C-HR_HV_OM_Europe_OM10538E.b ook Page 595 Friday, September 9, 2016 12:21 PM

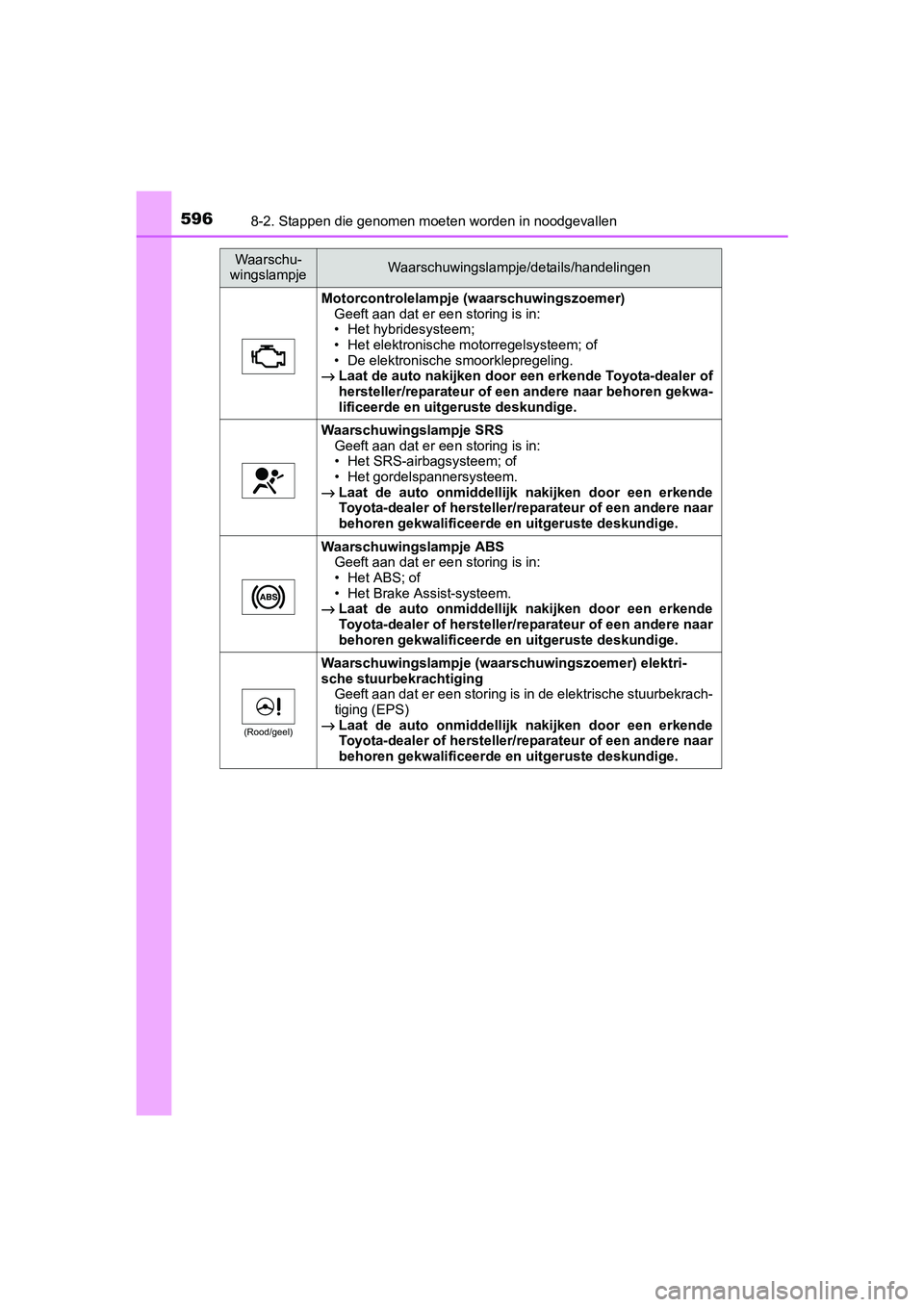

5968-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
Motorcontrolelampje (waarschuwingszoemer)
Geeft aan dat er ee n storing is in:
• Het hybridesysteem;
• Het elektronische motorregelsysteem; of
• De elektronische smoorklepregeling.
→ Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Waarschuwingslampje SRS
Geeft aan dat er ee n storing is in:
• Het SRS-airbagsysteem; of
• Het gordelspannersysteem.
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje ABS
Geeft aan dat er ee n storing is in:
• Het ABS; of
• Het Brake Assist-systeem.
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Rood/geel)
Waarschuwingslampje (waarsc huwingszoemer) elektri-
sche stuurbekrachtiging Geeft aan dat er een storing is in de elektrische stuurbekrach-
tiging (EPS)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10538E.b ook Page 596 Friday, September 9, 2016 12:21 PM

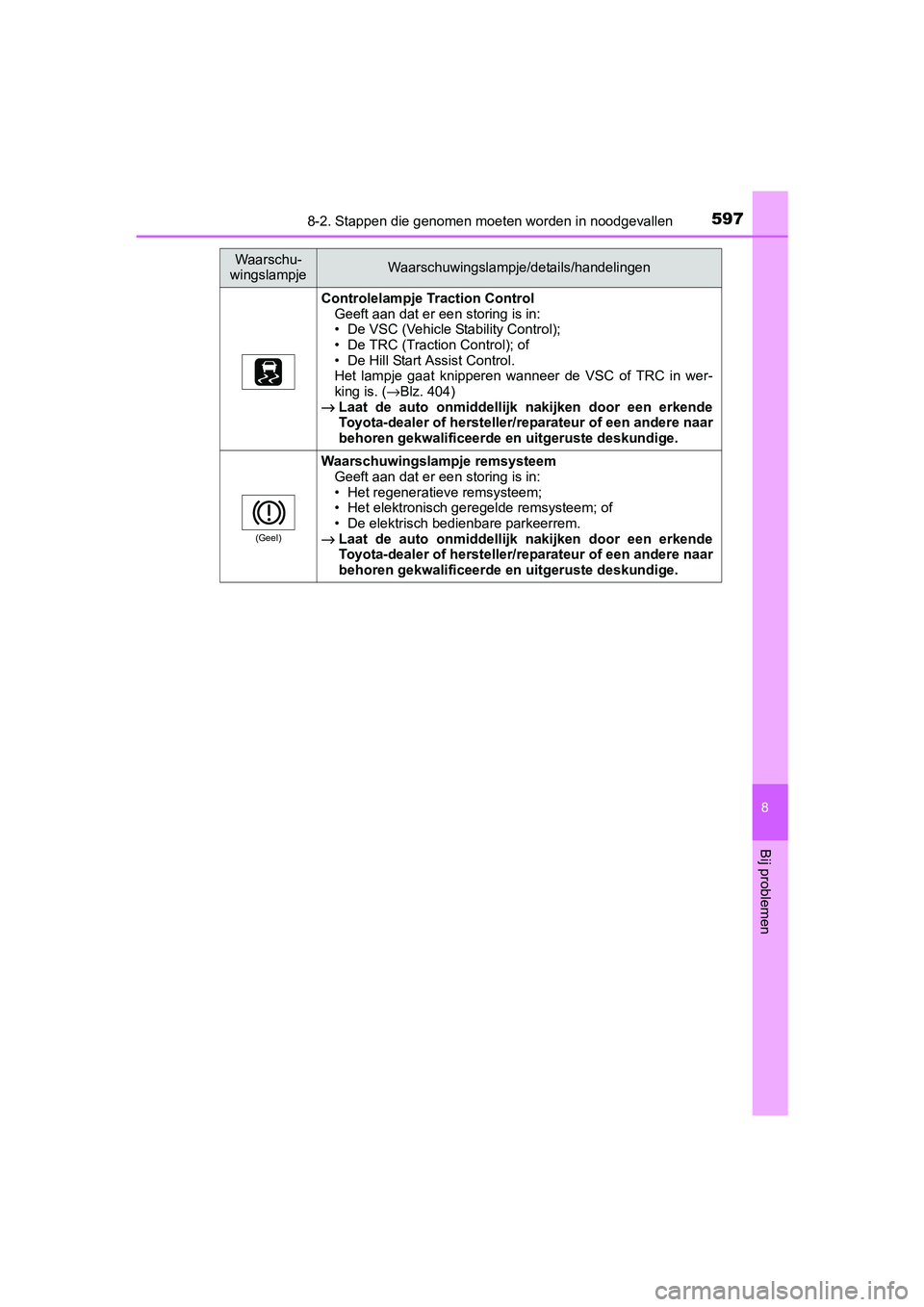

5978-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen
Controlelampje Traction Control
Geeft aan dat er ee n storing is in:
• De VSC (Vehicle Stability Control);
• De TRC (Tractio n Control); of
• De Hill Start Assist Control.
Het lampje gaat knipperen wanneer de VSC of TRC in wer-
king is. ( →Blz. 404)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Geel)
Waarschuwingslampje remsysteem
Geeft aan dat er ee n storing is in:
• Het regeneratieve remsysteem;
• Het elektronisch geregelde remsysteem; of
• De elektrisch bedienbare parkeerrem.
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10538E.b ook Page 597 Friday, September 9, 2016 12:21 PM

5988-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
Waarschuwingslampje PCS (indien aanwezig)
Wanneer het waarschuwingslampje knippert (en een zoemer
klinkt):
Geeft aan dat er een storing aanwezig is in het PCS (Pre-
Crash Safety-systeem)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wanneer het waarschuwingslampje gaat branden:
Geeft aan dat het PCS (Pre-Cr ash Safety-systeem) tijdelijk
niet beschikbaar is, mogelijk als gevolg van een van de
onderstaande zaken:
• Een gedeelte rondom de radarsensor of de camerasensor is vuil of bedekt door cond ens, ijs, stickers, enz.
→ Verwijder het vuil, de condens , het ijs, de stickers, enz.
(→Blz. 269)
• Er wordt niet aan de bedrijfscondities voor de radarsensor of camerasensor (temperatuur, enz.) voldaan
→ Er kan in dit geval worden gereden. Het PCS (Pre-Crash
Safety-systeem) wordt ingeschakeld als er weer aan de
bedrijfscondities (temperatuur, enz.) wordt voldaan.
Wanneer het waarschuwingslampje brandt:
Het VSC (Vehicle Stability Cont rol-systeem) of het PCS (Pre-
Crash Safety-systeem) is uitgeschakeld of beide systemen
zijn uitgeschakeld.
→ Schakel om het PCS-systeem in te schakelen zowel het
VSC-systeem als het PCS-systeem in. (→Blz. 278, 405)
*2
(Knippert)
Waarschuwingslampje (waarschuwingszoemer) parkeer-
rem
Mogelijk is de parkeerrem niet volledig geactiveerd of gede-
activeerd
→ Bedien nogmaals de parkeerremschakelaar.
Dit lampje gaat branden als de parkeerrem niet gedeacti-
veerd is. Als het lampje uitgaat nadat de parkeerrem gedeac-
tiveerd is, werkt het systeem normaal.
Waarschuwingslampje laag brandstofniveau
Geeft aan dat de resterende hoeveelheid brandstof ongeveer
5,7 l of minder is
→ Vul de brandstoftank.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10538E.b ook Page 598 Friday, September 9, 2016 12:21 PM

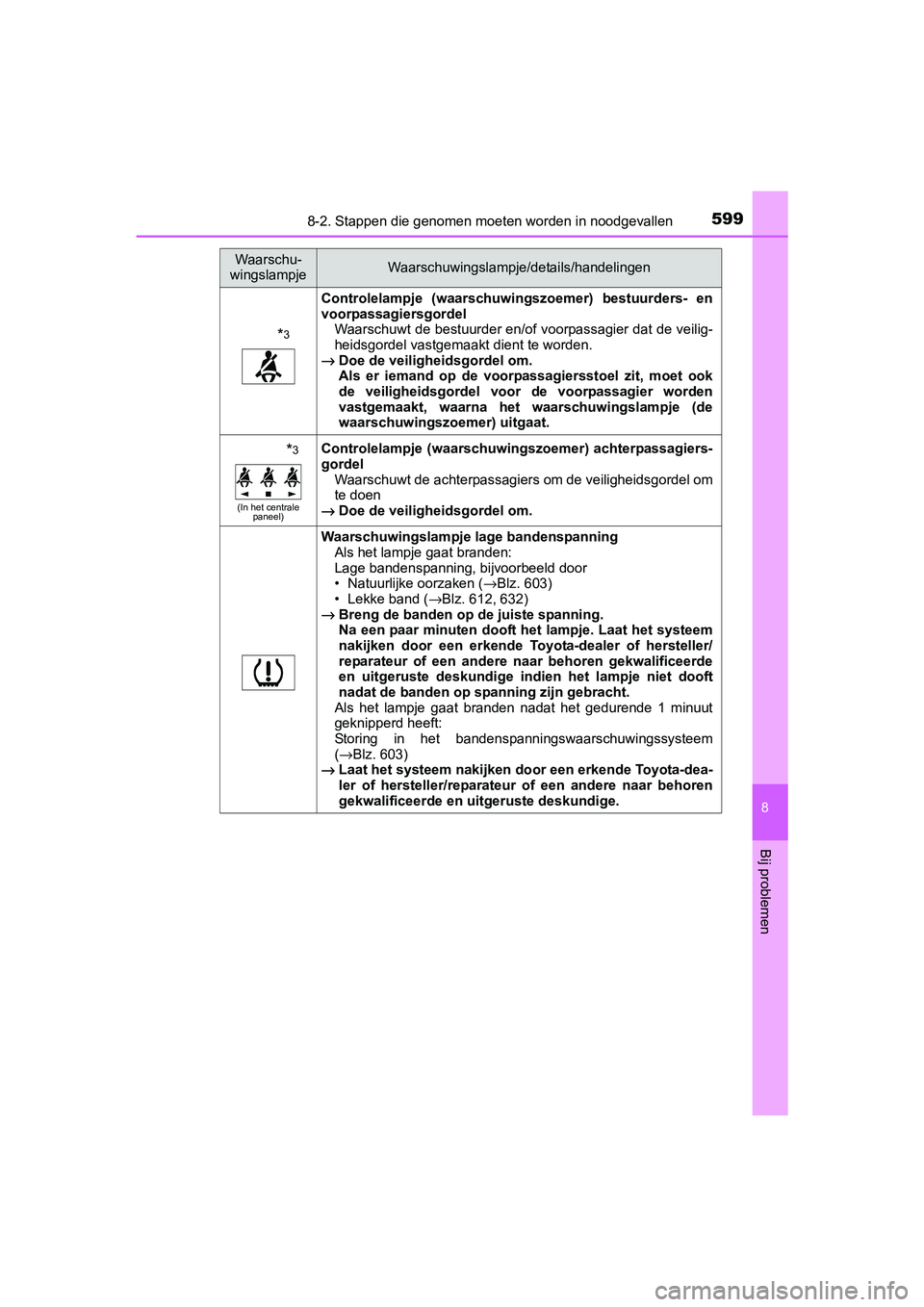

5998-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen
*3
Controlelampje (waarschuwingszoemer) bestuurders- en
voorpassagiersgordel
Waarschuwt de bestuurder en/of v oorpassagier dat de veilig-
heidsgordel vastgemaakt dient te worden.
→ Doe de veiligheidsgordel om.
Als er iemand op de voorpassagiersstoel zit, moet ook
de veiligheidsgordel voor de voorpassagier worden
vastgemaakt, waarna het waarschuwingslampje (de
waarschuwingszoemer) uitgaat.
*3
(In het centrale
paneel)
Controlelampje (waarschuwingszoemer) achterpassagiers-
gordel
Waarschuwt de achterpassagiers om de veiligheidsgordel om
te doen
→ Doe de veiligheidsgordel om.
Waarschuwingslampje lage bandenspanning
Als het lampje gaat branden:
Lage bandenspanning, bijvoorbeeld door
• Natuurlijke oorzaken ( →Blz. 603)
• Lekke band ( →Blz. 612, 632)
→ Breng de banden op de juiste spanning.
Na een paar minuten dooft het lampje. Laat het systeem
nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige indien het lampje niet dooft
nadat de banden op spanning zijn gebracht.
Als het lampje gaat branden nadat het gedurende 1 minuut
geknipperd heeft:
Storing in het bandenspanningswaarschuwingssysteem
(→Blz. 603)
→ Laat het systeem nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uit geruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10538E.b ook Page 599 Friday, September 9, 2016 12:21 PM

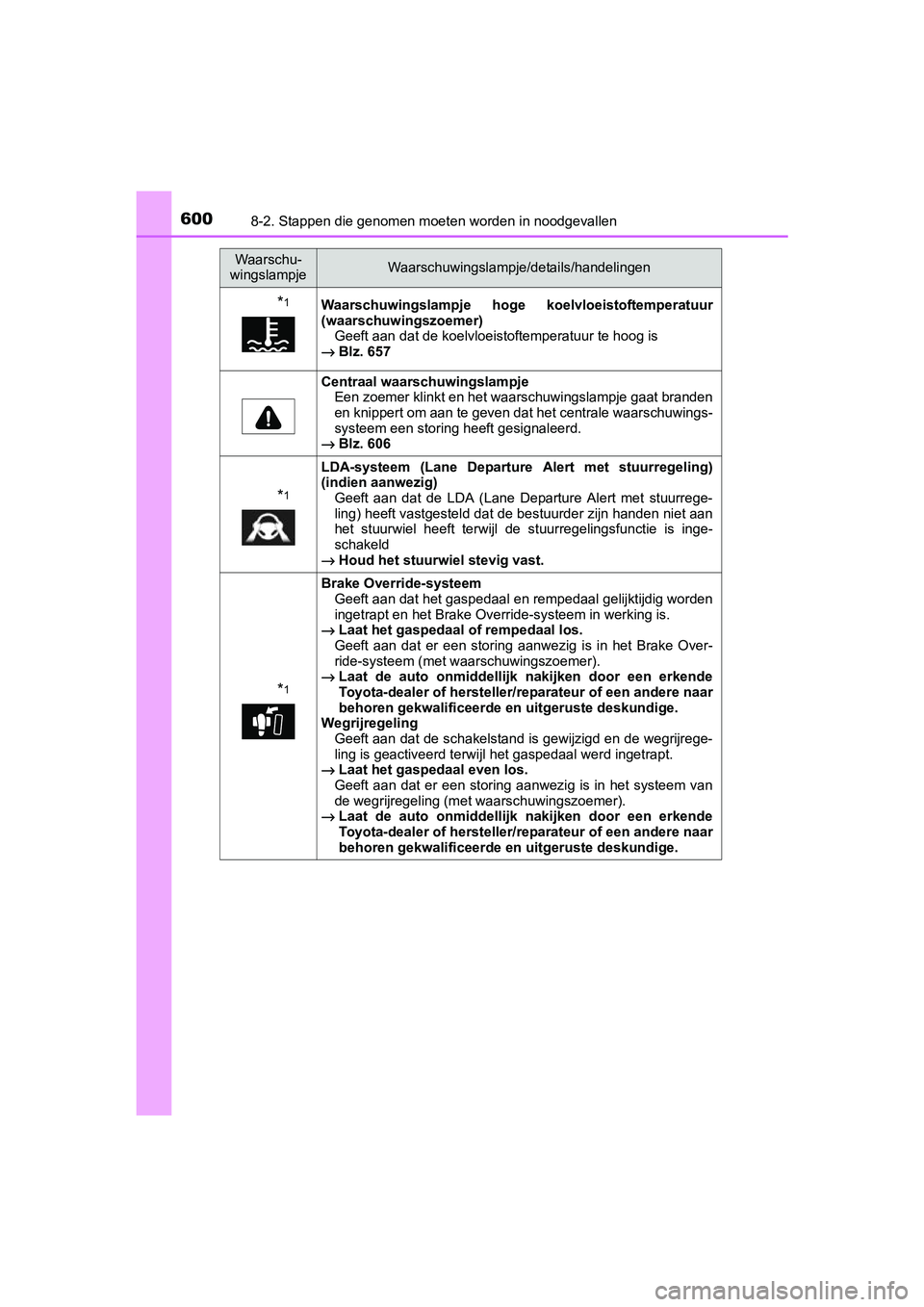

6008-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
*1Waarschuwingslampje hoge koelvloeistoftemperatuur
(waarschuwingszoemer)
Geeft aan dat de koelvloeistoftemperatuur te hoog is
→ Blz. 657
Centraal waarschuwingslampje
Een zoemer klinkt en het waarschuwingslampje gaat branden
en knippert om aan te geven dat het centrale waarschuwings-
systeem een storing heeft gesignaleerd.
→ Blz. 606
*1
LDA-systeem (Lane Departure Alert met stuurregeling)
(indien aanwezig)
Geeft aan dat de LDA (Lane Departure Alert met stuurrege-
ling) heeft vastgesteld dat de bestuurder zijn handen niet aan
het stuurwiel heeft terwijl de stuurregelingsfunctie is inge-
schakeld
→ Houd het stuurwiel stevig vast.
*1
Brake Override-systeem
Geeft aan dat het gaspedaal en rempedaal gelijktijdig worden
ingetrapt en het Brake Ove rride-systeem in werking is.
→ Laat het gaspedaal of rempedaal los.
Geeft aan dat er een storing aanwezig is in het Brake Over-
ride-systeem (met waarschuwingszoemer).
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wegrijregeling Geeft aan dat de schakelstand is gewijzigd en de wegrijrege-
ling is geactiveerd terwijl het gaspedaal werd ingetrapt.
→ Laat het gaspedaal even los.
Geeft aan dat er een storing aanwezig is in het systeem van
de wegrijregeling (met waarschuwingszoemer).
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10538E.b ook Page 600 Friday, September 9, 2016 12:21 PM
