TOYOTA C_HR HYBRID 2017 Instruksjoner for bruk (in Norwegian)

5007-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO

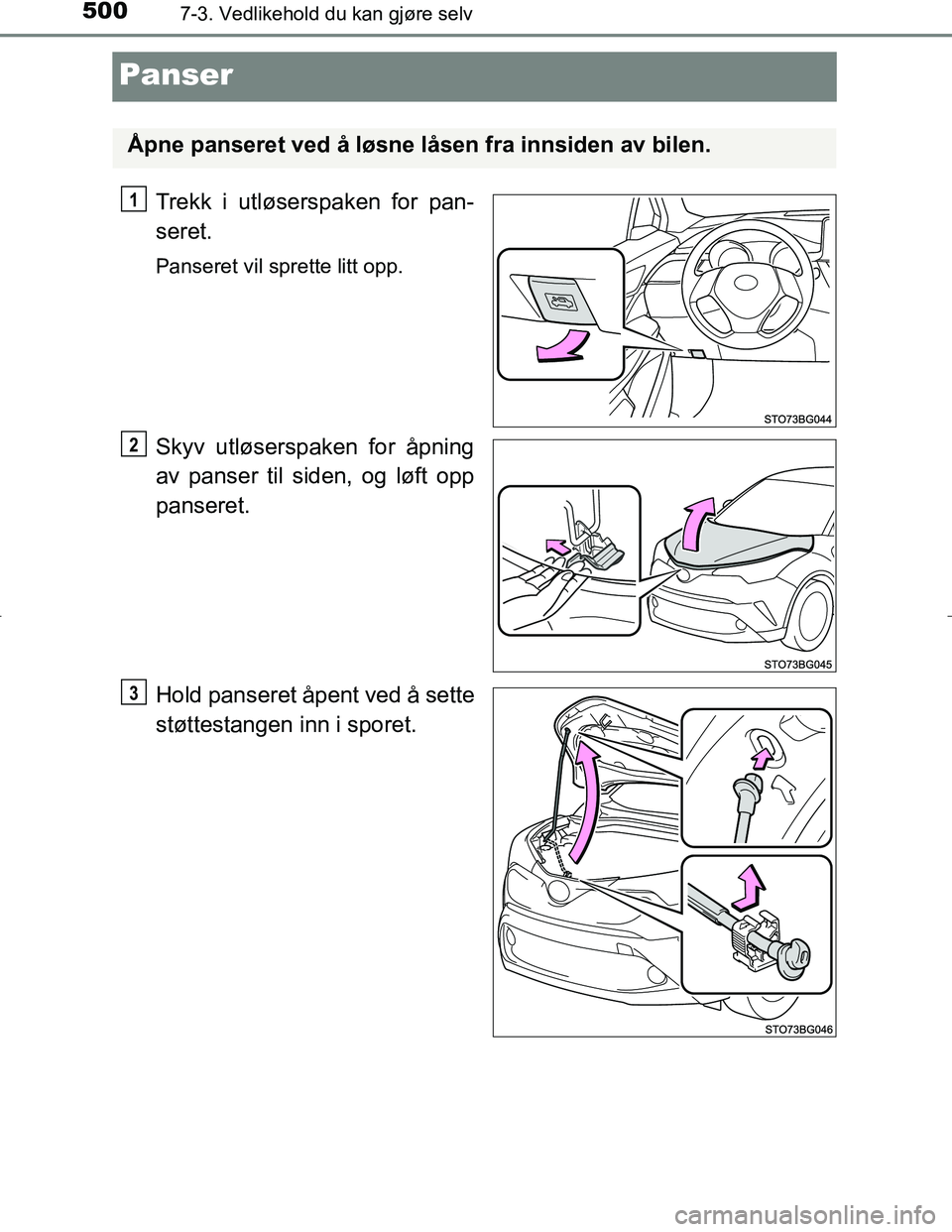

Panser
Trekk i utløserspaken for pan-
seret.
Panseret vil sprette litt opp.
Skyv utløserspaken for åpning
av panser til siden, og løft opp
panseret.
Hold panseret åpent ved å sette
støttestangen inn i sporet.
Åpne panseret ved å løsne låsen fra innsiden av bilen.
1
2
3
OM10538NO.book Page 500 Tuesday, February 28, 2017 5:33 PM

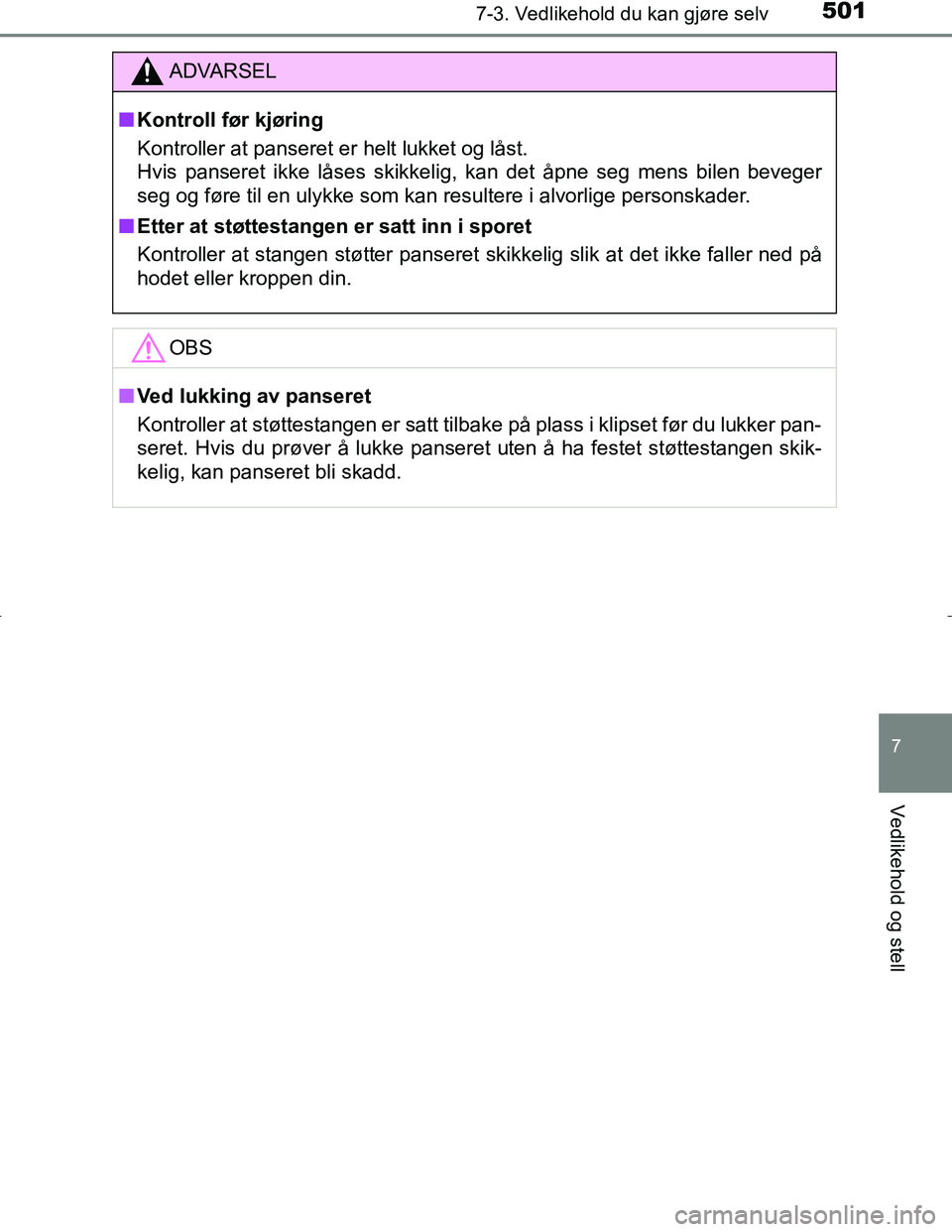

5017-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell
ADVARSEL
n Kontroll før kjøring
Kontroller at panseret er helt lukket og låst.
Hvis panseret ikke låses skikkelig, kan det åpne seg mens bilen be\
veger
seg og føre til en ulykke som kan resultere i alvorlige personskader.
n Etter at støttestange n er satt inn i sporet
Kontroller at stangen støtter panseret skikkelig slik at det ikke faller ned på
hodet eller kroppen din.
OBS
nVed lukking av panseret
Kontroller at støttestangen er satt tilbake på plass i klipset før du lukker pan-
seret. Hvis du prøver å lukke panseret uten å ha festet støttestangen skik-
kelig, kan panseret bli skadd.
OM10538NO.book Page 501 Tuesday, February 28, 2017 5:33 PM

5027-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO

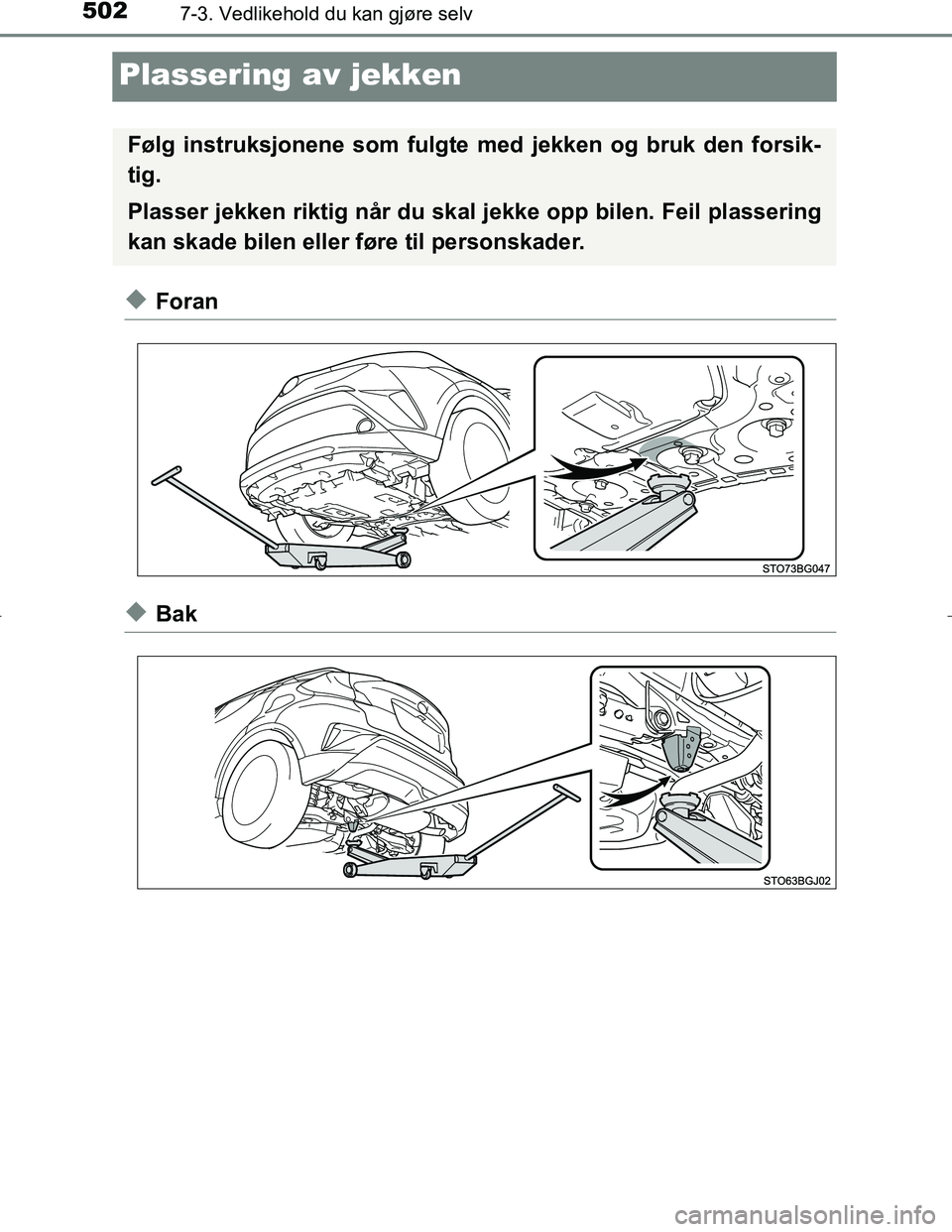

Plassering av jekken
uForan
uBak
Følg instruksjonene som fulgte med jekken og bruk den forsik-
tig.
Plasser jekken riktig når du skal jekke opp bilen. Feil plassering
kan skade bilen eller føre til personskader.
OM10538NO.book Page 502 Tuesday, February 28, 2017 5:33 PM

5037-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell

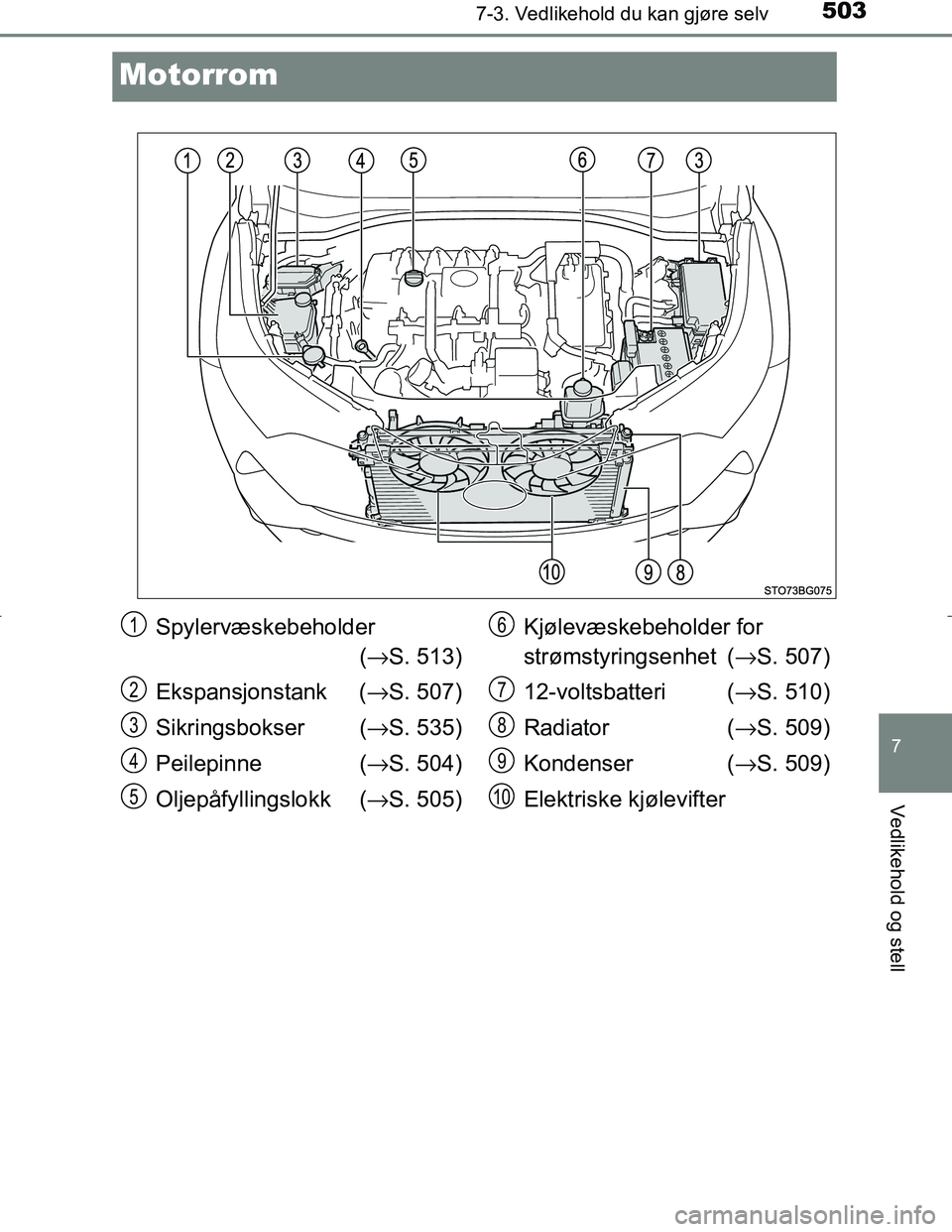

Motorrom
Spylervæskebeholder (→ S. 513)
Ekspansjonstank ( →S. 507)
Sikringsbokser ( →S. 535)
Peilepinne ( →S. 504)
Oljepåfyllingslokk ( →S. 505) Kjølevæskebeholder for
strømstyringsenhet (
→S. 507)
12-voltsbatteri ( →S. 510)
Radiator (→ S. 509)
Kondenser ( →S. 509)
Elektriske kjølevifter1
2
3
4
5
6
7
8
9
10
OM10538NO.book Page 503 Tuesday, February 28, 2017 5:33 PM

5047-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO

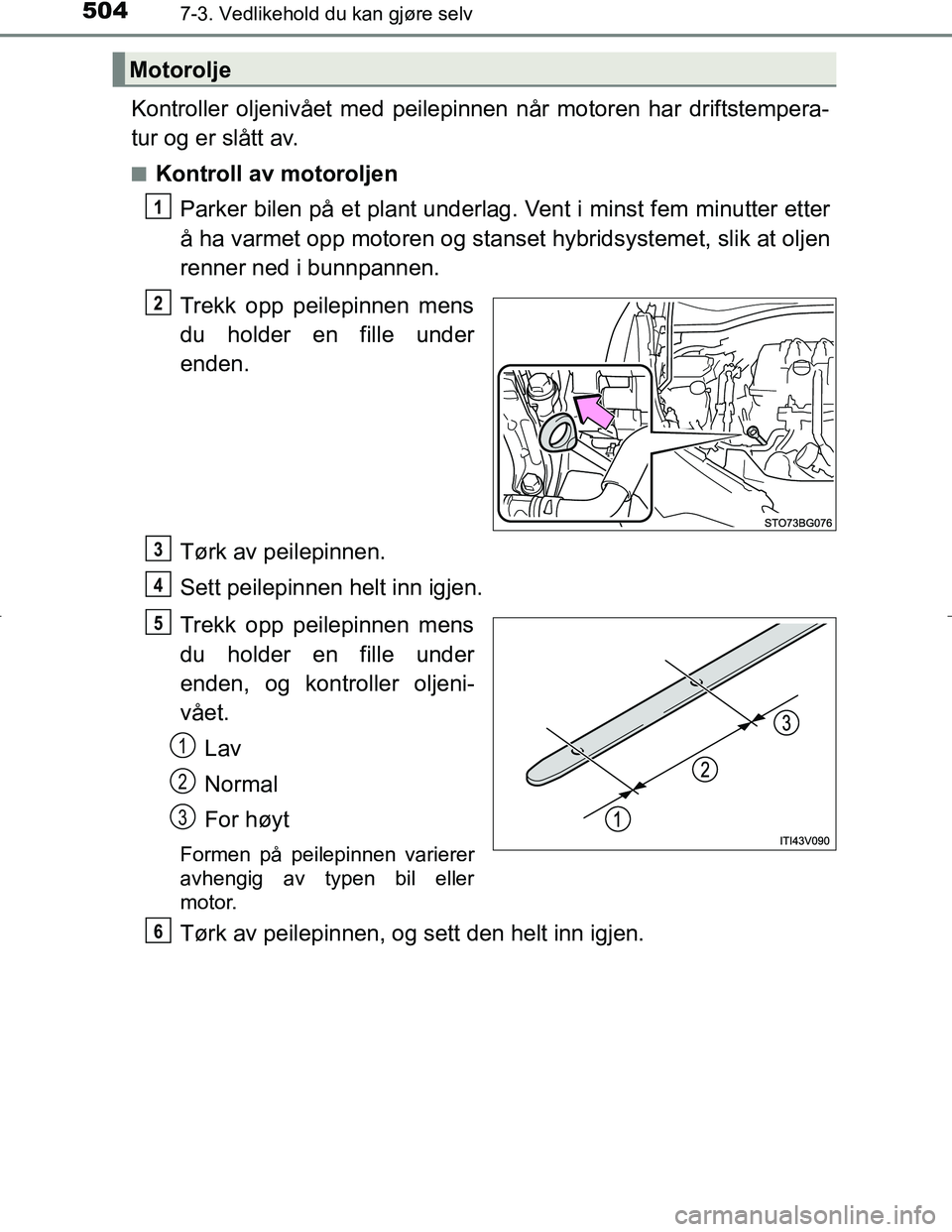

Kontroller oljenivået med peilepinnen når motoren har driftstempera-
tur og er slått av.
nKontroll av motoroljenParker bilen på et plant underlag. Vent i minst fem minutter etter
å ha varmet opp motoren og stanset hybridsystemet, slik at oljen
renner ned i bunnpannen.
Trekk opp peilepinnen mens
du holder en fille under
enden.
Tørk av peilepinnen.
Sett peilepinnen helt inn igjen.
Trekk opp peilepinnen mens
du holder en fille under
enden, og kontroller oljeni-
vået.
Lav
Normal
For høyt
Formen på peilepinnen varierer
avhengig av typen bil eller
motor.
Tørk av peilepinnen, og sett den helt inn igjen.
Motorolje
1
2
3
4
5
1
2
3
6
OM10538NO.book Page 504 Tuesday, February 28, 2017 5:33 PM

5057-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell

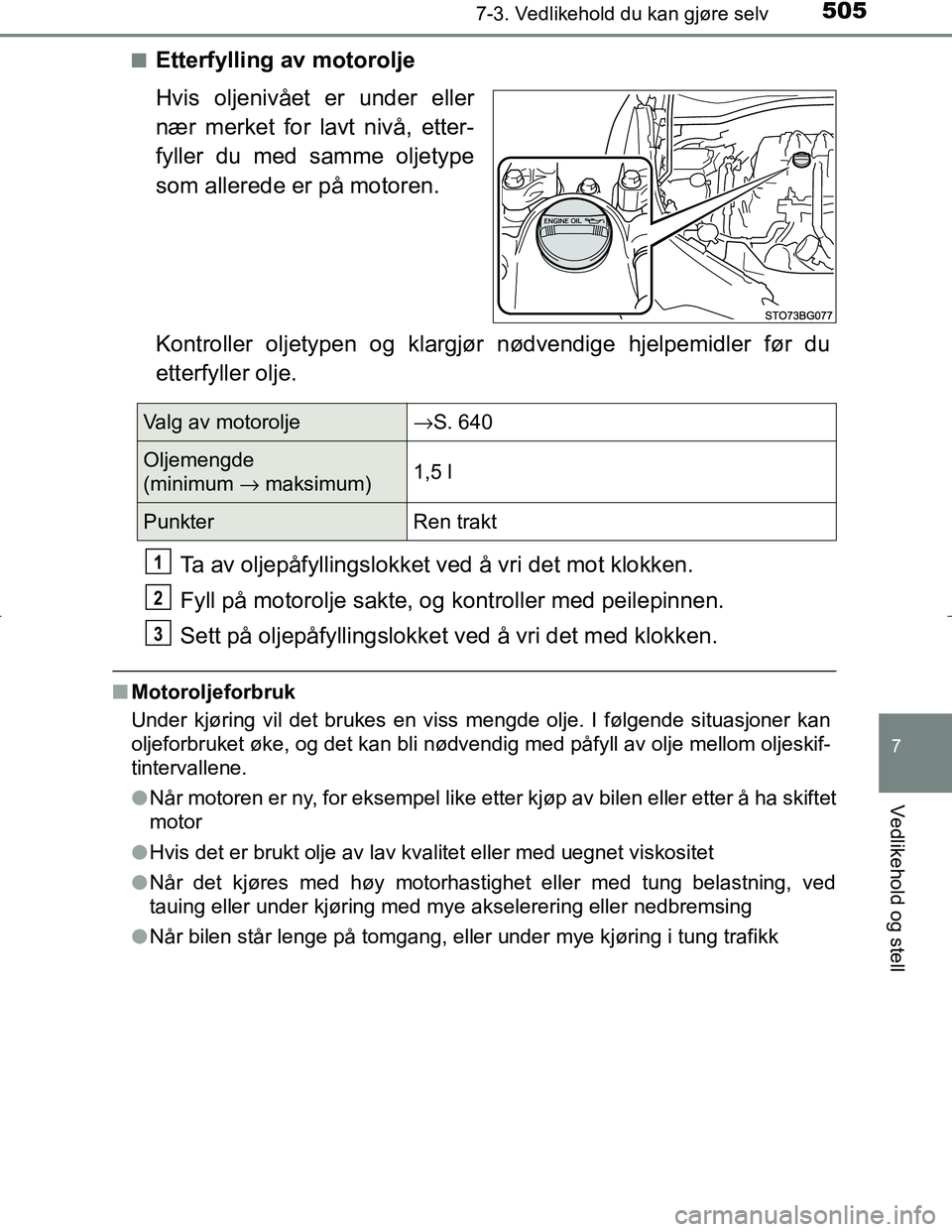

nEtterfylling av motorolje
Hvis oljenivået er under eller
nær merket for lavt nivå, etter-
fyller du med samme oljetype
som allerede er på motoren.
Kontroller oljetypen og klargjør nødvendige hjelpemidler før du
etterfyller olje.
Ta av oljepåfyllingslokket ved å vri det mot klokken.
Fyll på motorolje sakte, og kontroller med peilepinnen.
Sett på oljepåfyllingslokket ved å vri det med klokken.
n Motoroljeforbruk
Under kjøring vil det brukes en viss mengde olje. I følgende situasjoner kan
oljeforbruket øke, og det kan bli nødvendig med påfyll av olje mellom oljeskif-
tintervallene.
lNår motoren er ny, for eksempel like etter kjøp av bilen eller etter å ha skiftet
motor
l Hvis det er brukt olje av lav kvalitet eller med uegnet viskositet
l Når det kjøres med høy motorhastighet eller med tung belastning, ved
tauing eller under kjøring med mye akselerering eller nedbremsing
l Når bilen står lenge på tomgang, eller under mye kjøring i tung trafikk
Valg av motorolje→S. 640
Oljemengde
(minimum → maksimum)1,5 l
PunkterRen trakt
1
2
3
OM10538NO.book Page 505 Tuesday, February 28, 2017 5:33 PM

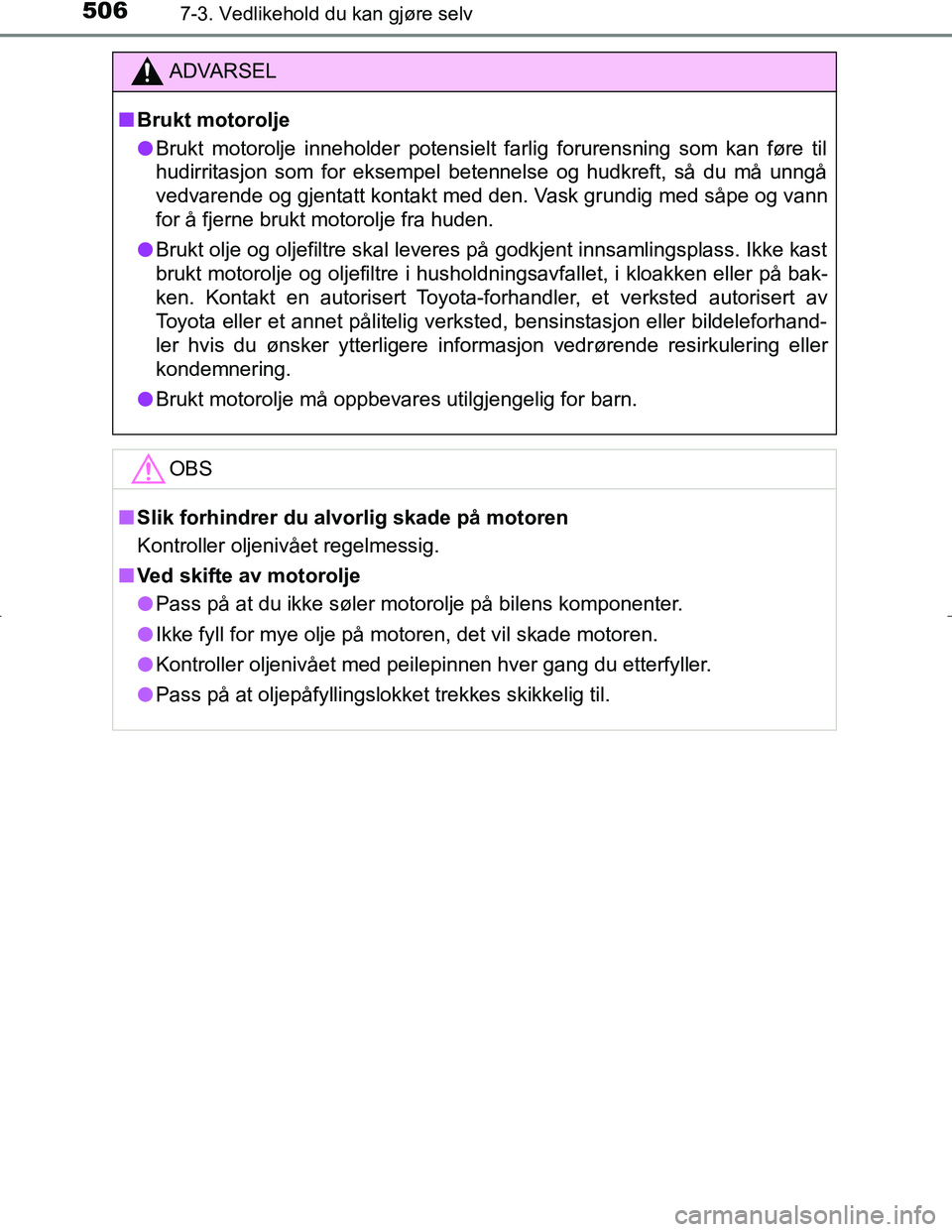

5067-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
ADVARSEL
n Brukt motorolje
l Brukt motorolje inneholder potensielt farlig forurensning som kan føre til
hudirritasjon som for eksempel betennelse og hudkreft, så du må unngå
vedvarende og gjentatt kontakt med den. Vask grundig med såpe og vann
for å fjerne brukt motorolje fra huden.
l Brukt olje og oljefiltre skal leveres på godkjent innsamlingsplass. I\
kke kast
brukt motorolje og oljefiltre i husholdningsavfallet, i kloakken eller på bak-
ken. Kontakt en autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted, bensinstasjon eller bildeleforhand-
ler hvis du ønsker ytterligere informasjon vedrørende resirkulering eller
kondemnering.
l Brukt motorolje må oppbevares utilgjengelig for barn.
OBS
n Slik forhindrer du alvorlig skade på motoren
Kontroller oljenivået regelmessig.
n Ved skifte av motorolje
l Pass på at du ikke søler motorolje på bilens komponenter.
l Ikke fyll for mye olje på motoren, det vil skade motoren.
l Kontroller oljenivået med peilepinnen hver gang du etterfyller.
l Pass på at oljepåfyllingslokket trekkes skikkelig til.
OM10538NO.book Page 506 Tuesday, February 28, 2017 5:33 PM

5077-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell

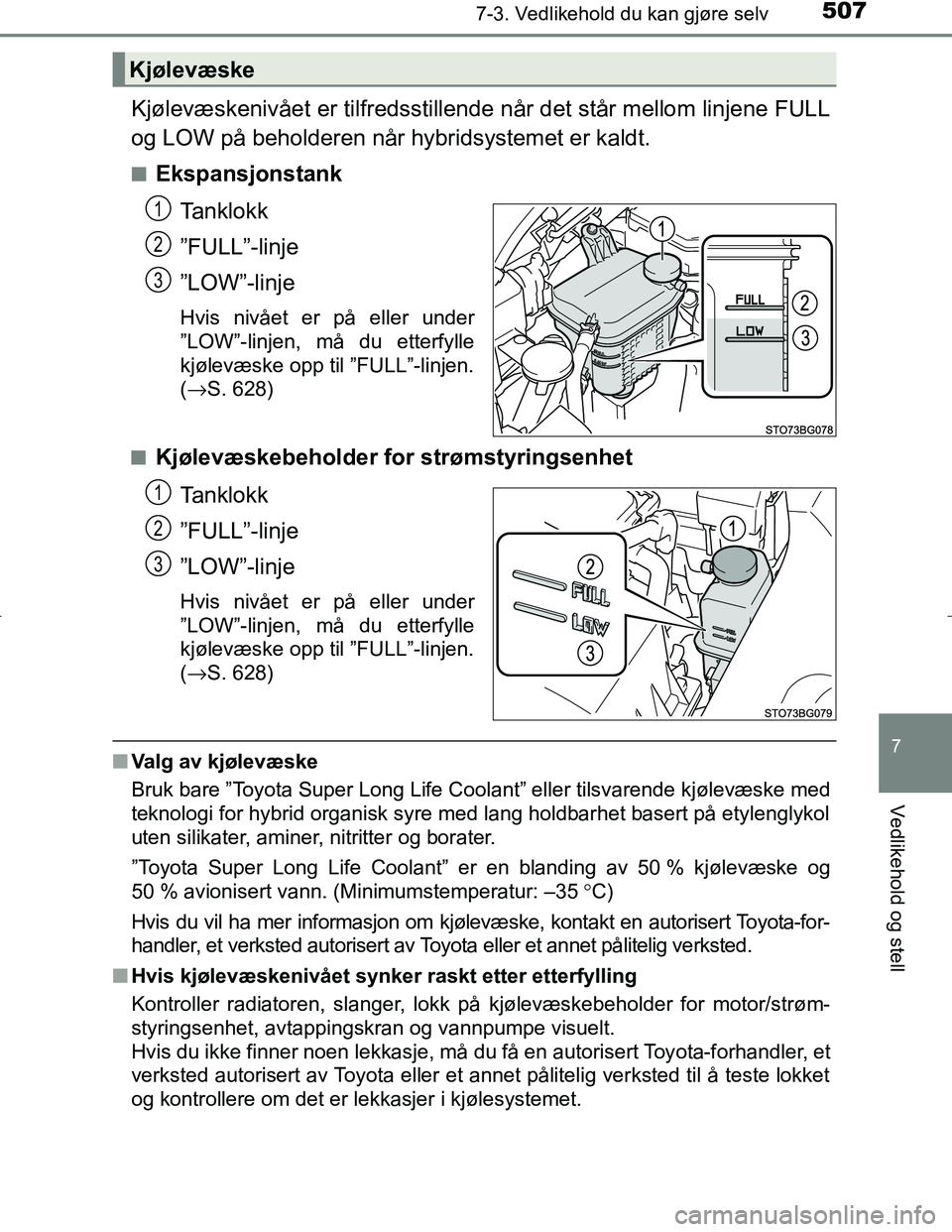

Kjølevæskenivået er tilfredsstillende når det står mellom linjene FULL
og LOW på beholderen når hybridsystemet er kaldt.
nEkspansjonstank
Tanklokk
”FULL”-linje
”LOW”-linje
Hvis nivået er på eller under
”LOW”-linjen, må du etterfylle
kjølevæske opp til ”FULL”-linjen.
(→S. 628)
n
Kjølevæskebeholder for strømstyringsenhet
Tanklokk
”FULL”-linje
”LOW”-linje
Hvis nivået er på eller under
”LOW”-linjen, må du etterfylle
kjølevæske opp til ”FULL”-linjen.
( →S. 628)
n Valg av kjølevæske
Bruk bare ”Toyota Super Long Life Coolant” eller tilsvarende kjølevæske med
teknologi for hybrid organisk syre med lang holdbarhet basert på etylenglykol
uten silikater, aminer, nitritter og borater.
”Toyota Super Long Life Coolant” er en blanding av 50 % kjølevæske og
50 % avionisert vann. (Minimumstemperatur: –35 °C)
Hvis du vil ha mer informasjon om kjølevæske, kontakt en autorisert Toyota-for-
handler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
n Hvis kjølevæskenivået synker raskt etter etterfylling
Kontroller radiatoren, slanger, lokk på kjølevæskebeholder for motor/strøm-
styringsenhet, avtappingskran og vannpumpe visuelt.
Hvis du ikke finner noen lekkasje, må du få en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted til å teste lokket
og kontrollere om det er lekkasjer i kjølesystemet.
Kjølevæske
1
2
3
1
2
3
OM10538NO.book Page 507 Tuesday, February 28, 2017 5:33 PM

5087-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO

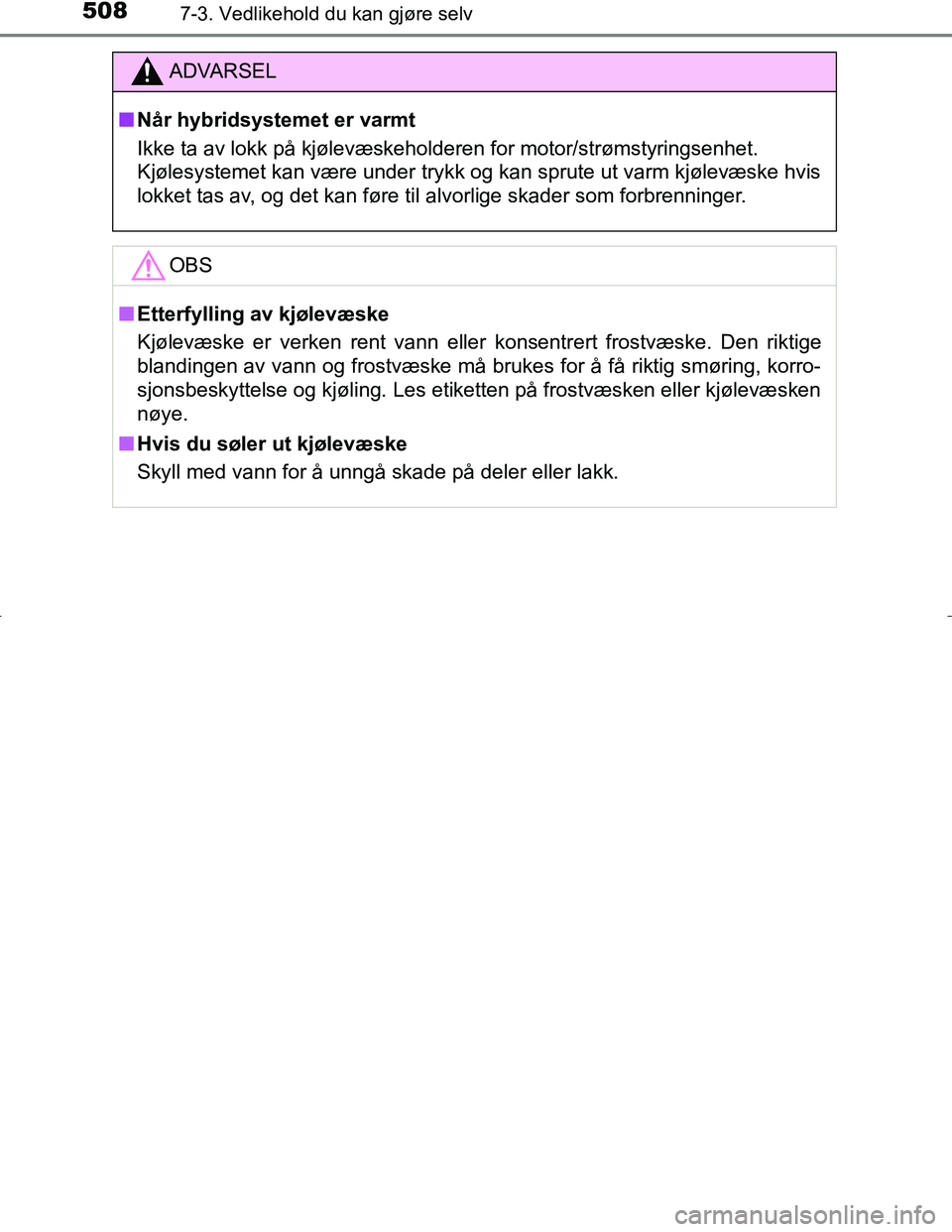

ADVARSEL
n Når hybridsystemet er varmt
Ikke ta av lokk på kjølevæskeholderen for motor/strømstyringsenhet.
Kjølesystemet kan være under trykk og kan sprute ut varm kjølevæske hvis
lokket tas av, og det kan føre til alvorlige skader som forbrenninger.
OBS
nEtterfylling av kjølevæske
Kjølevæske er verken rent vann eller konsentrert frostvæske. Den riktige
blandingen av vann og frostvæske må brukes for å få riktig smøring, korro-
sjonsbeskyttelse og kjøling. Les etiketten på frostvæsken eller kjølevæsken
nøye.
n Hvis du søler ut kjølevæske
Skyll med vann for å unngå skade på deler eller lakk.
OM10538NO.book Page 508 Tuesday, February 28, 2017 5:33 PM

5097-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell

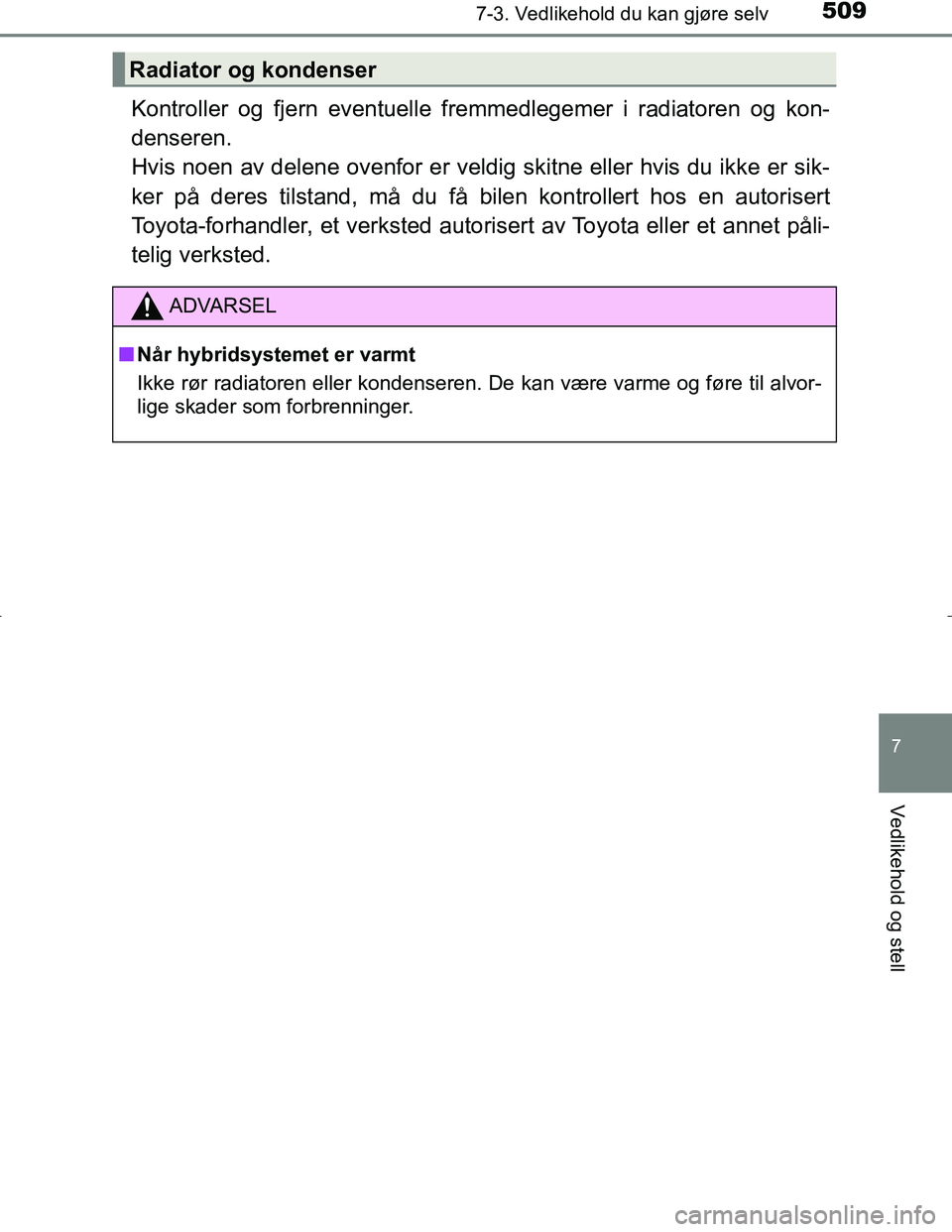

Kontroller og fjern eventuelle fremmedlegemer i radiatoren og kon-
denseren.
Hvis noen av delene ovenfor er veldig skitne eller hvis du ikke er sik-
ker på deres tilstand, må du få bilen kontrollert hos en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet påli-
telig verksted.
Radiator og kondenser
ADVARSEL
n Når hybridsystemet er varmt
Ikke rør radiatoren eller kondenseren. De kan være varme og føre til alvor-
lige skader som forbrenninger.
OM10538NO.book Page 509 Tuesday, February 28, 2017 5:33 PM
