TOYOTA C_HR HYBRID 2017 Instruksjoner for bruk (in Norwegian)

5107-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO

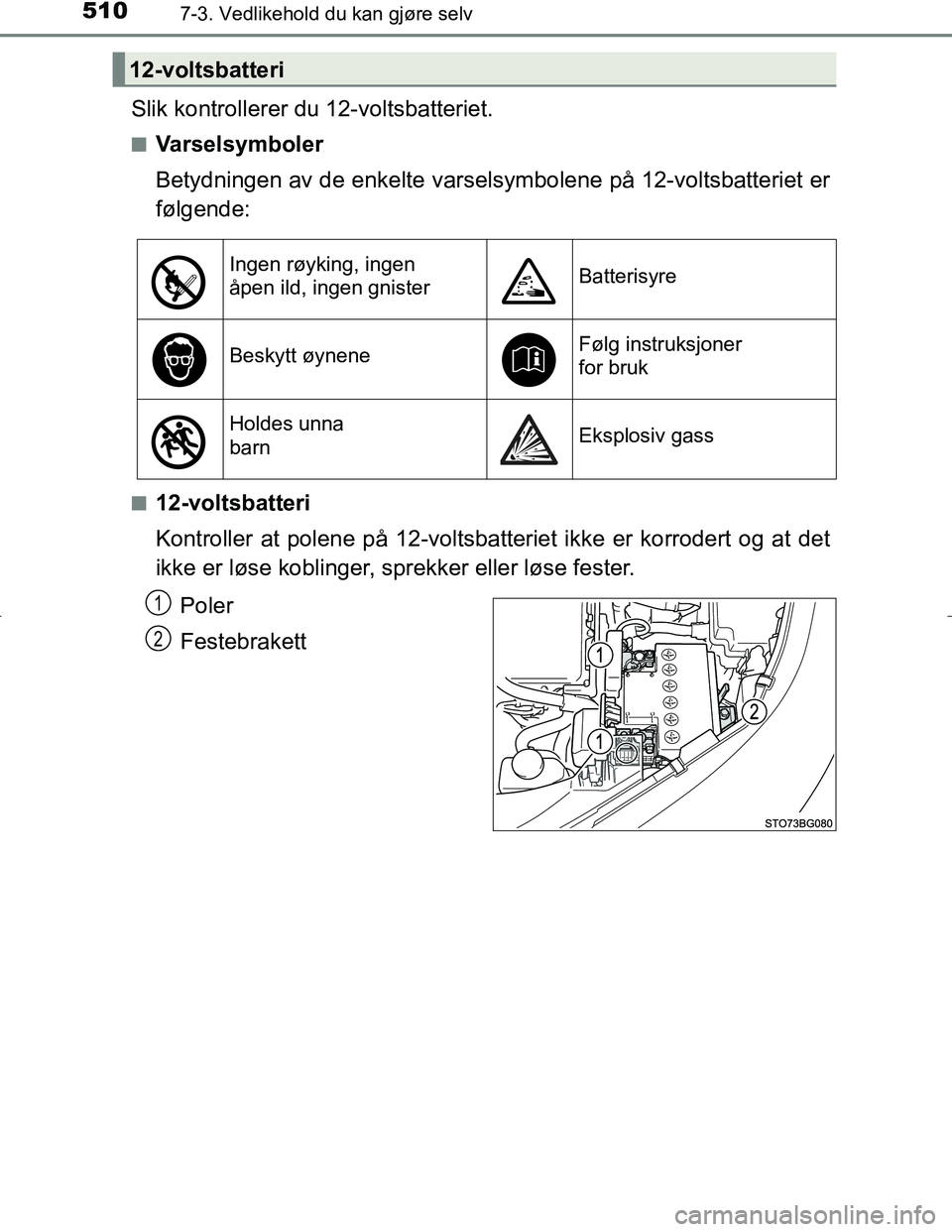

Slik kontrollerer du 12-voltsbatteriet.
nVarselsymboler
Betydningen av de enkelte varselsymbolene på 12-voltsbatteriet er
følgende:
n12-voltsbatteri
Kontroller at polene på 12-voltsbatteriet ikke er korrodert og at det
ikke er løse koblinger, sp rekker eller løse fester.
Poler
Festebrakett
12-voltsbatteri
Ingen røyking, ingen
åpen ild, ingen gnisterBatterisyre
Beskytt øyneneFølg instruksjoner
for bruk
Holdes unna
barnEksplosiv gass
1
2
OM10538NO.book Page 510 Tuesday, February 28, 2017 5:33 PM

5117-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell

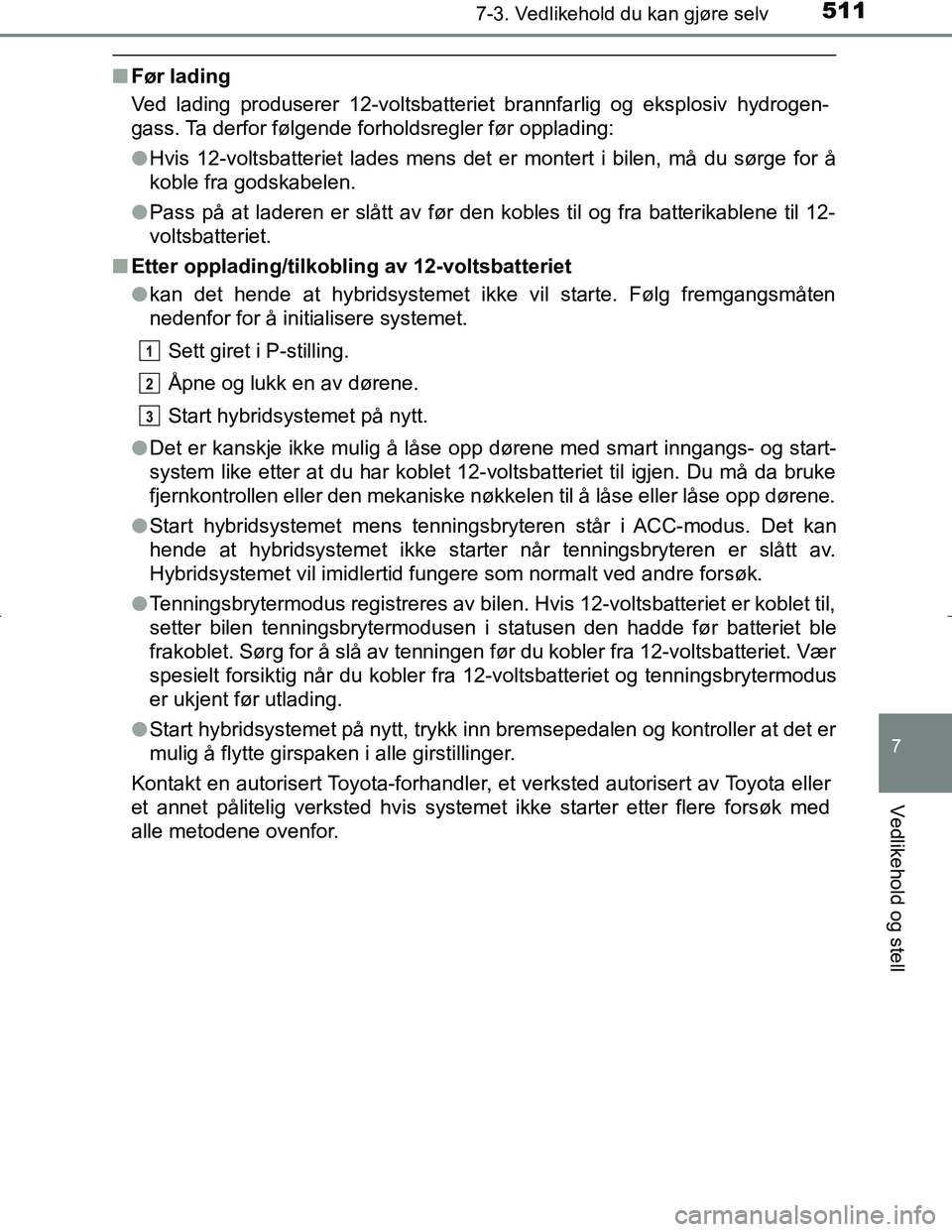

nFør lading
Ved lading produserer 12-voltsbatteriet brannfarlig og eksplosiv hydrogen-
gass. Ta derfor følgende forholdsregler før opplading:
lHvis 12-voltsbatteriet lades mens det er montert i bilen, må du sørge for å
koble fra godskabelen.
l Pass på at laderen er slått av før den kobles til og fra batterikablene til 12-
voltsbatteriet.
n Etter opplading/tilkobling av 12-voltsbatteriet
lkan det hende at hybridsystemet ikke vil starte. Følg fremgangsmåten
nedenfor for å initialisere systemet.
Sett giret i P-stilling.
Åpne og lukk en av dørene.
Start hybridsystemet på nytt.
l Det er kanskje ikke mulig å låse opp dørene med smart inngangs- og start-
system like etter at du har koblet 12-voltsbatteriet til igjen. Du må da bruke
fjernkontrollen eller den mekaniske nøkkelen til å låse eller låse opp dørene.
l Start hybridsystemet mens tenningsbryteren står i ACC-modus. Det kan
hende at hybridsystemet ikke starter når tenningsbryteren er slått av.
Hybridsystemet vil imidlertid fungere som normalt ved andre forsøk.
l Tenningsbrytermodus registreres av bilen. Hvis 12-voltsbatteriet er koblet til,
setter bilen tenningsbrytermodusen i statusen den hadde før batteriet ble
frakoblet. Sørg for å slå av tenningen før du kobler fra 12-voltsbatteriet. Vær
spesielt forsiktig når du kobler fra 12-voltsbatteriet og tenningsbrytermodus
er ukjent før utlading.
l Start hybridsystemet på nytt, trykk inn bremsepedalen og kontroller at det er
mulig å flytte girspaken i alle girstillinger.
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller
et annet pålitelig verksted hvis systemet ikke starter etter flere forsøk med
alle metodene ovenfor.
1
2
3
OM10538NO.book Page 511 Tuesday, February 28, 2017 5:33 PM

5127-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO

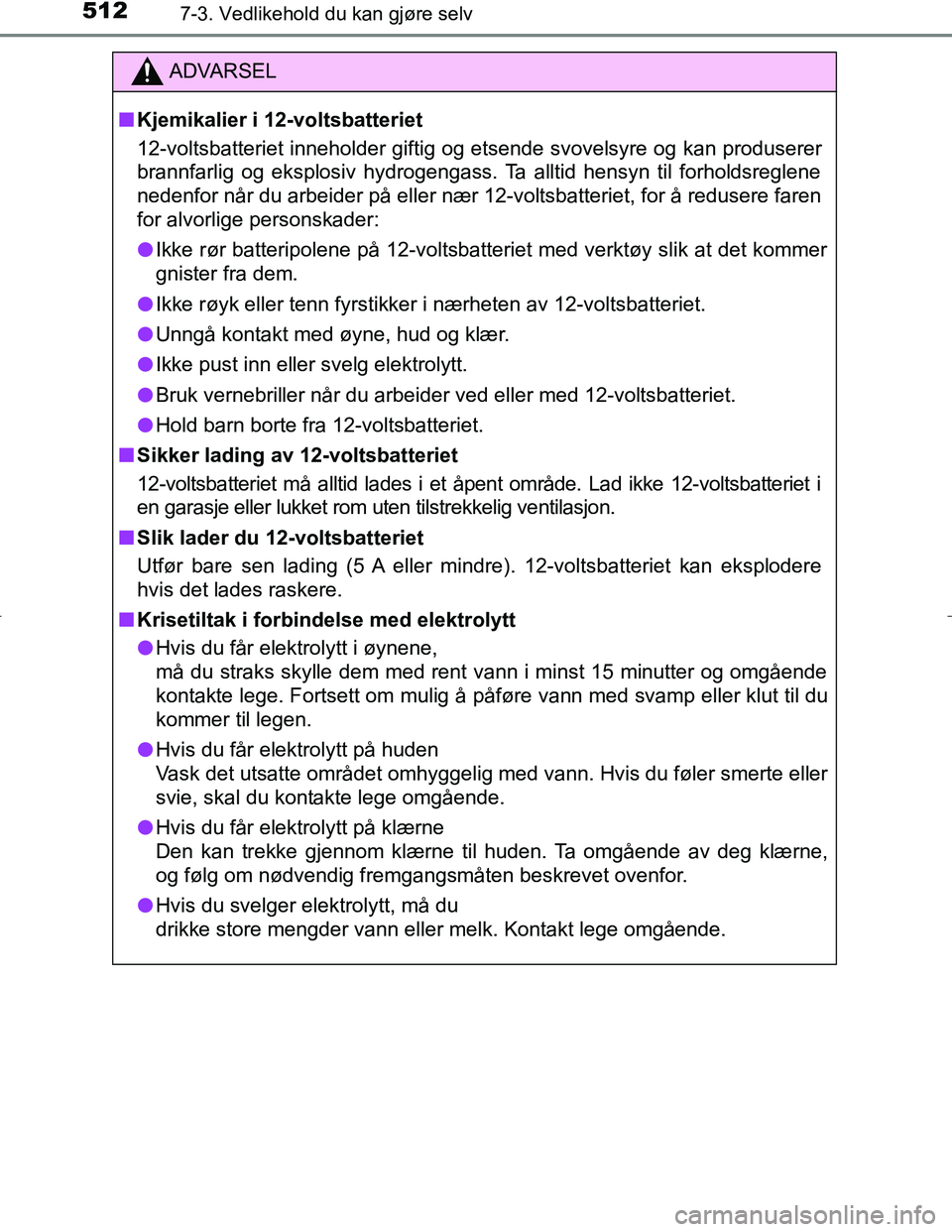

ADVARSEL
n Kjemikalier i 12-voltsbatteriet
12-voltsbatteriet inneholder giftig og etsende svovelsyre og kan produserer
brannfarlig og eksplosiv hydrogengass. Ta alltid hensyn til forholdsreglene
nedenfor når du arbeider på eller nær 12-voltsbatteriet, for å redusere faren
for alvorlige personskader:
l Ikke rør batteripolene på 12-voltsbatteriet med verktøy slik at det kommer
gnister fra dem.
l Ikke røyk eller tenn fyrstikker i nærheten av 12-voltsbatteriet.
l Unngå kontakt med øyne, hud og klær.
l Ikke pust inn eller svelg elektrolytt.
l Bruk vernebriller når du arbeider ved eller med 12-voltsbatteriet.
l Hold barn borte fra 12-voltsbatteriet.
n Sikker lading av 12-voltsbatteriet
12-voltsbatteriet må alltid lades i et åpent område. Lad ikke 12-voltsbatteriet i
en garasje eller lukket rom uten tilstrekkelig ventilasjon.
n Slik lader du 12-voltsbatteriet
Utfør bare sen lading (5 A eller mindre). 12-voltsbatteriet kan eksplodere
hvis det lades raskere.
n Krisetiltak i forbindelse med elektrolytt
l Hvis du får elektrolytt i øynene,
må du straks skylle dem med rent vann i minst 15 minutter og omgående
kontakte lege. Fortsett om mulig å påføre vann med svamp eller klut til du
kommer til legen.
l Hvis du får elektrolytt på huden
Vask det utsatte området omhyggelig med vann. Hvis du føler smerte eller
svie, skal du kontakte lege omgående.
l Hvis du får elektrolytt på klærne
Den kan trekke gjennom klærne til huden. Ta omgående av deg klærne,
og følg om nødvendig fremgangsmåten beskrevet ovenfor.
l Hvis du svelger elektrolytt, må du
drikke store mengder vann eller melk. Kontakt lege omgående.
OM10538NO.book Page 512 Tuesday, February 28, 2017 5:33 PM

5137-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell
Fyll på spylervæske i følgende
situasjoner:
lEn visker virker ikke.
l Varselmeldingen vises i multiin-
formasjonsdisplaye t. (utstyrsav-
hengig)
ADVARSEL
n Hvis det er for lite batterivæske
Ikke bruk batteriet hvis det er for lite batterivæske. Det er en viss fare for at
batteriet kan eksplodere.
n Frakobling av 12-voltsbatteriet
Ikke koble fra den negative (–) polen på karosseriet. Den frakoblede nega-
tive (–) polen kan berøre den positive (+) polen, noe som kan gi en kortslut-
ning og føre til alvorlige personskader.
OBS
nOpplading av 12-voltsbatteriet
12-voltsbatteriet må aldri lades mens hybridsystemet er i drift. Kontroller
også at alt tilbehør er slått av.
Spylervæske
ADVARSEL
n Når du fyller spylervæske
Ikke etterfyll spylervæske når hybridsystemet er varmt eller når det er i drift.
Spylervæsken inneholder alkohol og kan ta fyr hvis den søles på motoren
osv.
OM10538NO.book Page 513 Tuesday, February 28, 2017 5:33 PM

5147-3. Vedlikehold du kan gjøre selv

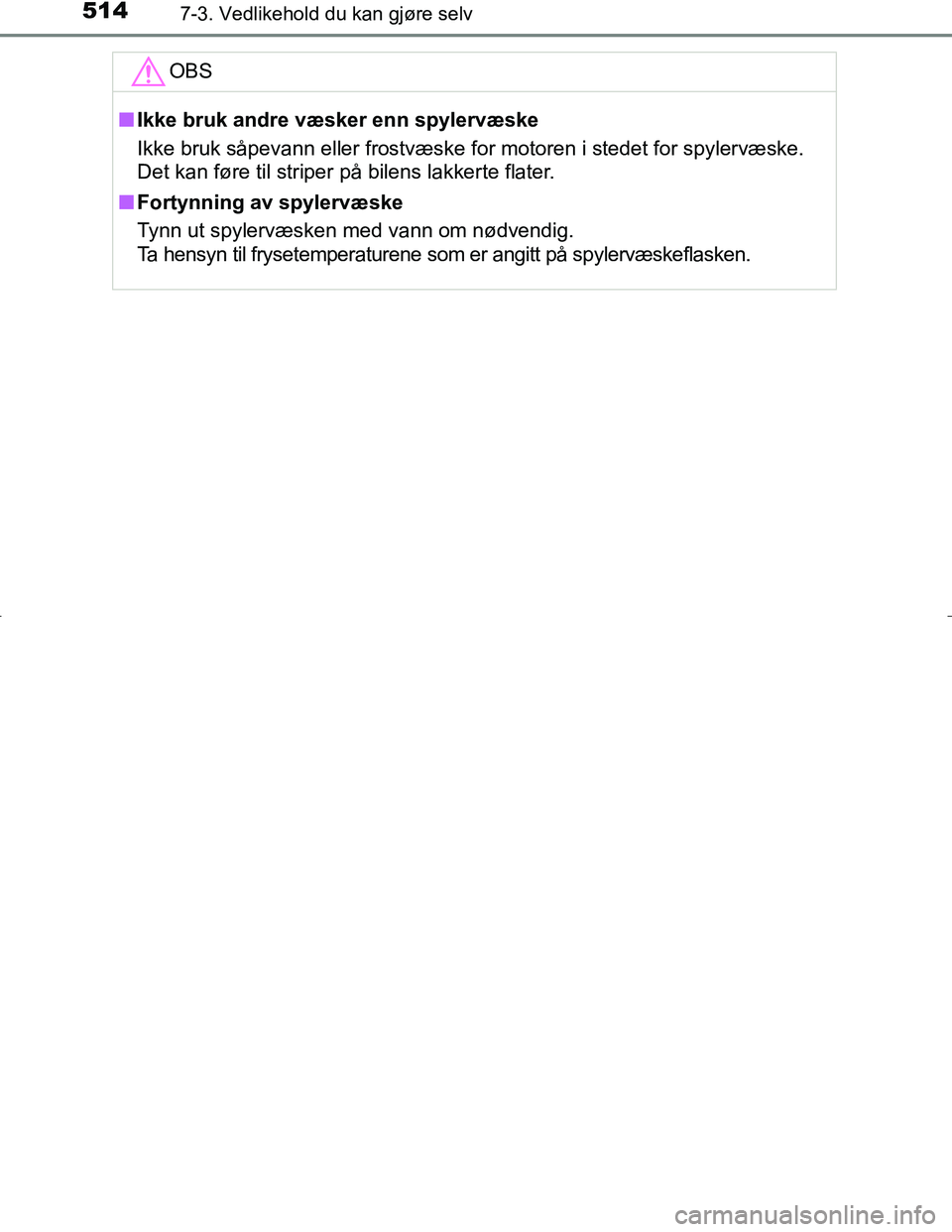

C-HR_HV_OM_Europe_OM10538NOOBS
n
Ikke bruk andre væsker enn spylervæske
Ikke bruk såpevann eller frostvæske for motoren i stedet for spylervæske.
Det kan føre til striper på bilens lakkerte flater.
n Fortynning av spylervæske
Tynn ut spylervæsken med vann om nødvendig.
Ta hensyn til frysetemperaturene som er angitt på spylervæskeflasken.
OM10538NO.book Page 514 Tuesday, February 28, 2017 5:33 PM

5157-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell

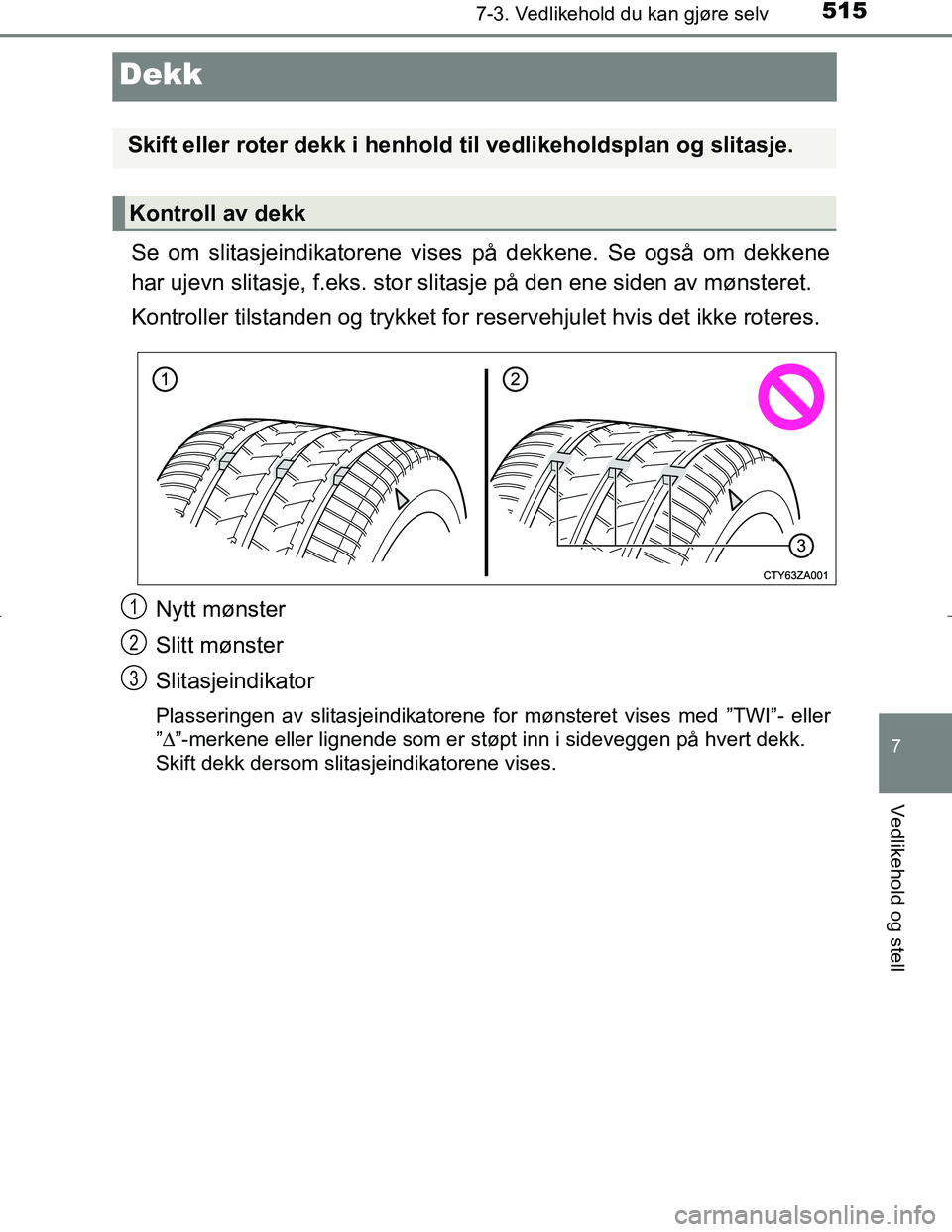

Dekk
Se om slitasjeindikatorene vises på dekkene. Se også om dekkene
har ujevn slitasje, f.eks. stor slitasje på den ene siden av mønsteret.
Kontroller tilstanden og trykket for reservehjulet hvis det ikke roteres.
Nytt mønster
Slitt mønster
Slitasjeindikator
Plasseringen av slitasjeindikatorene for mønsteret vises med ”TWI”- eller
” Δ ”-merkene eller lignende som er støpt inn i sideveggen på hvert dekk.
Skift dekk dersom slitasjeindikatorene vises.
Skift eller roter dekk i henhold til vedlikeholds plan og slitasje.
Kontroll av dekk
1
2
3
OM10538NO.book Page 515 Tuesday, February 28, 2017 5:33 PM

5167-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO

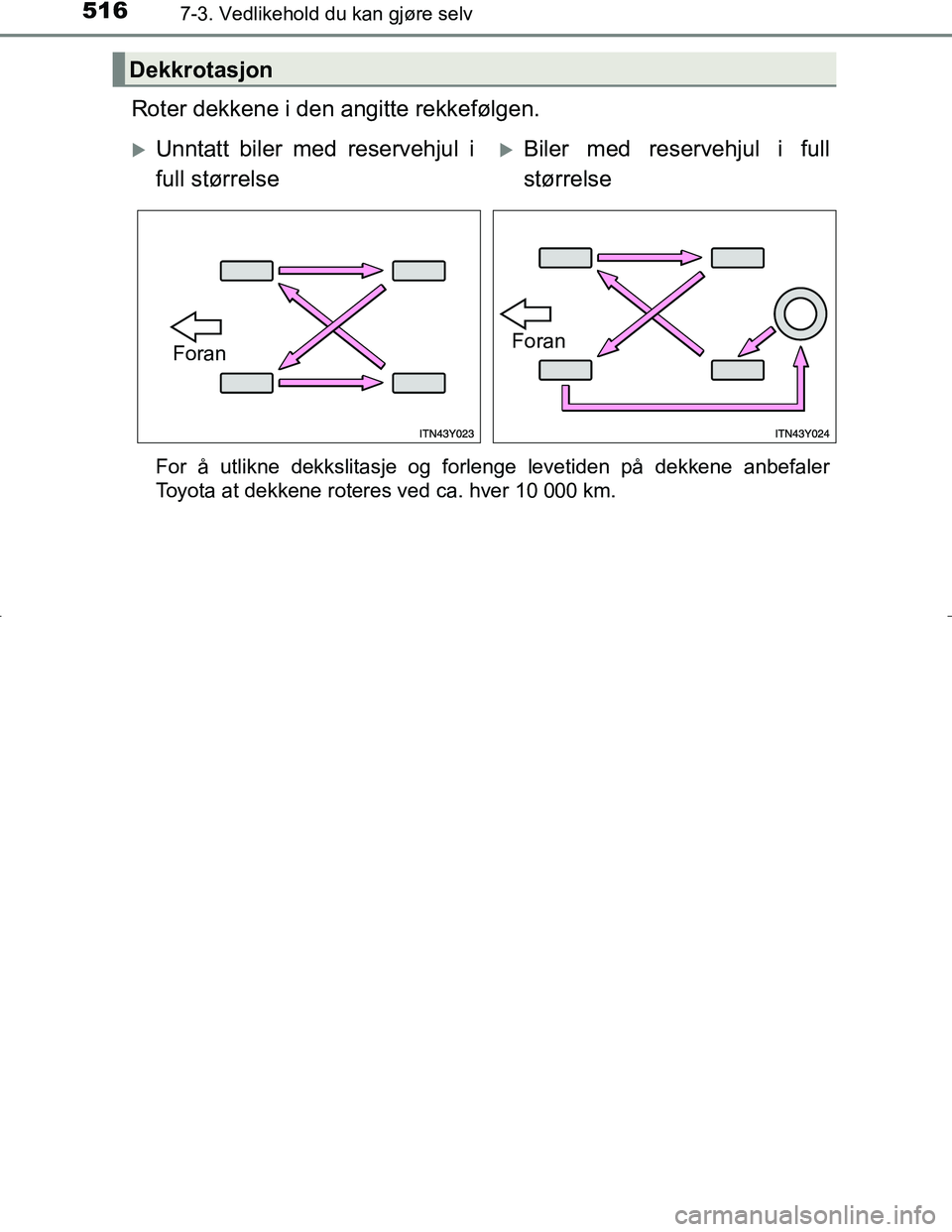

Roter dekkene i den angitte rekkefølgen.
For å utlikne dekkslitasje og forlenge levetiden på dekkene anbefaler
Toyota at dekkene roteres ved ca. hver 10 000 km.
Dekkrotasjon
Unntatt biler med reservehjul i
full størrelseBiler med reservehjul i full
størrelse
ForanForan
OM10538NO.book Page 516 Tuesday, February 28, 2017 5:33 PM

5177-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell
Bilen din er utstyrt med dekktrykksensorer for å oppdage lavt dekk-
trykk før alvorlige problemer oppstår.
Hvis dekktrykket faller under et forhåndsbestemt nivå, advares føre-
ren av en varsellampe. ( →S. 571)
uInstallere dekktrykksensorer
Når dekk eller felg skiftes, må dekktrykksensorer også installeres.
Når nye dekktrykksensorer installere s, må nye ID-koder registreres
i dekktrykkvarselcomputeren, og varselsystemet for dekktrykk må
initialiseres. Få ID-koder for dekktrykksensorer registrert av en
autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et
annet pålitelig verksted. (→ S. 519)
uInitialisering av varselsystem for dekktrykk
Varselsystemet for dekktrykk må initialiseres når dekkstørrelsen
endres.
Når varselsystemet for dekktrykk er initialisert, settes det gjeldende
dekktrykket som trykkstandard.
Varselsystem for dekktrykk
OM10538NO.book Page 517 Tuesday, February 28, 2017 5:33 PM

5187-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NOn

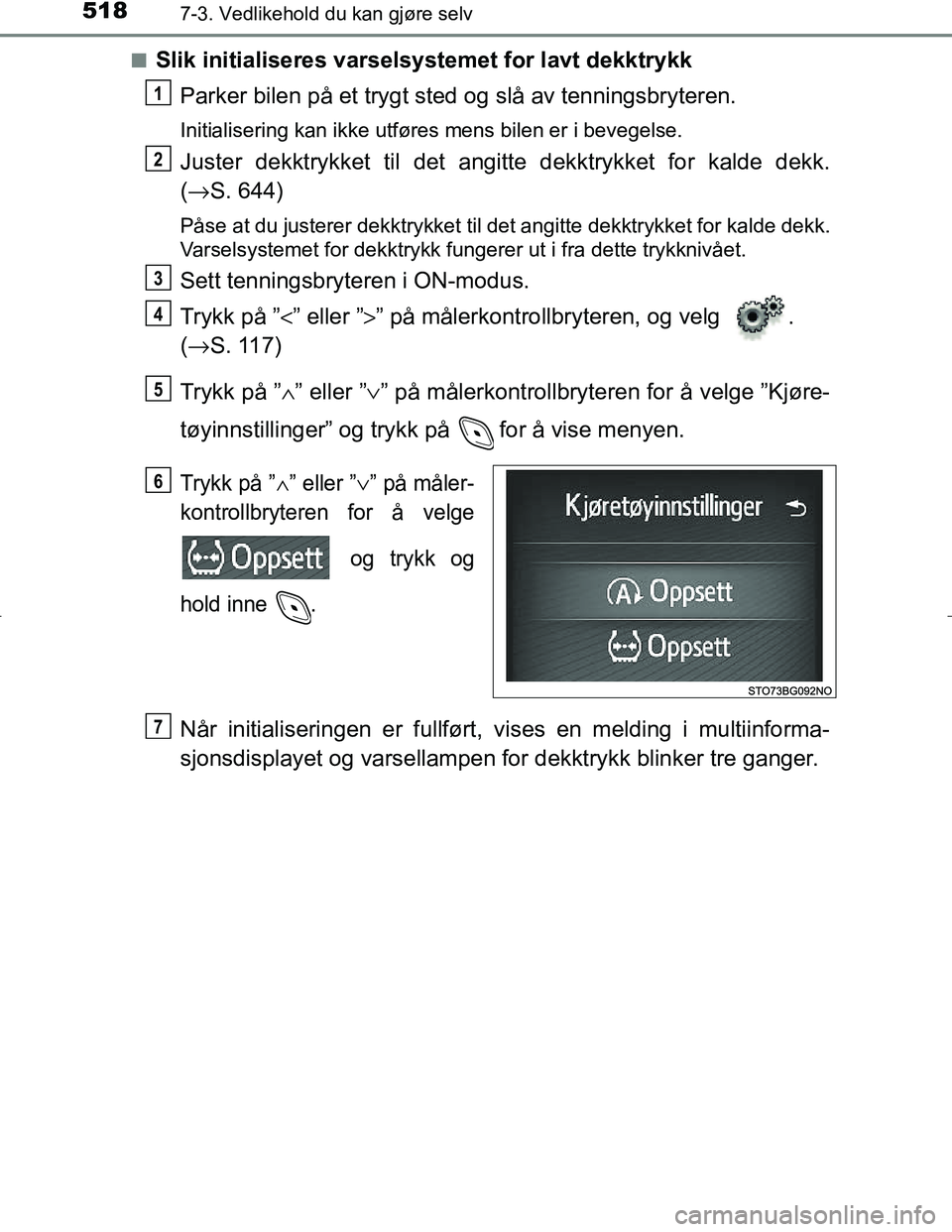

Slik initialiseres varselsystemet for lavt dekktrykk
Parker bilen på et trygt sted og slå av tenningsbryteren.
Initialisering kan ikke utføres mens bilen er i bevegelse.
Juster dekktrykket ti l det angitte dekktrykket for kalde dekk.
( → S. 644)
Påse at du justerer dekktrykket til det angitte dekktrykket for kalde dekk.
Varselsystemet for dekktrykk fungerer ut i fra dette trykknivået.
Sett tenningsbryteren i ON-modus.
Trykk på ” <” eller ” >” på målerkontrollbryteren, og velg .
( → S. 117)
Trykk på ” ∧” eller ”∨ ” på målerkontrollbryteren for å velge ”Kjøre-
tøyinnstillinger” og trykk på for å vise menyen.
Trykk på ”∧” eller ”∨” på måler-
kontrollbryteren for å velge
og trykk og
hold inne .
Når initialiseringen er fullført, vises en melding i multiinforma-
sjonsdisplayet og varsellampen for dekktrykk blinker tre ganger.
1
2
3
4
5
6
7
OM10538NO.book Page 518 Tuesday, February 28, 2017 5:33 PM

5197-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell
uRegistrere ID-koder
Dekktrykksensoren er utstyrt med en unik ID-kode. Når du skifter ut
en dekktrykksensor, er det nødvendig å registrere ID-koden. Få ID-
koden registrert av en autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet pålitelig verksted.
nTidspunkt for bytte av dekk
Dekkene må byttes i følgende tilfeller:
lSlitasjeindikatorene vises på et dekk.
l Det er skader på dekket, som for eksempel kutt eller sprekker som er dype
nok til å skade strukturen i dekket, og utbulinger som tyder på indre skader.
l Dekket blir ofte flatt, eller det ikke kan repareres på grunn av størrelsen eller
plasseringen av et kutt eller en annen skade.
Hvis du er usikker, kontakt en autorisert Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig verksted.
n Utskiftning av dekk og felg
Hvis ID-koden for dekktrykksensorer ikke er registrert, virker ikke varselsys-
temet for dekktrykk som det skal. Etter ca. 10 minutter blinker varsellampen
for dekktrykk i ett minutt og fortsetter å lyse for å indikere en systemfeil.
n Levetid for dekk
Et dekk som er mer enn 6 år gammelt, må kontrolleres av en fagperson, selv
om det sjelden eller aldri er brukt eller ikke har synlig skade.
n Rutinesjekk av dekktrykket
Varselsystemet for dekktrykk er ikke en erstatning for rutinemessige kontrol-
ler av dekktrykket. Sjekk dekktrykket som en del av din daglige rutinesjekk av
bilen.
n Hvis sporvidden på vinterdekk er mindre enn 4 mm
Dekkenes vintereffekt forsvinner.
