5307-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO

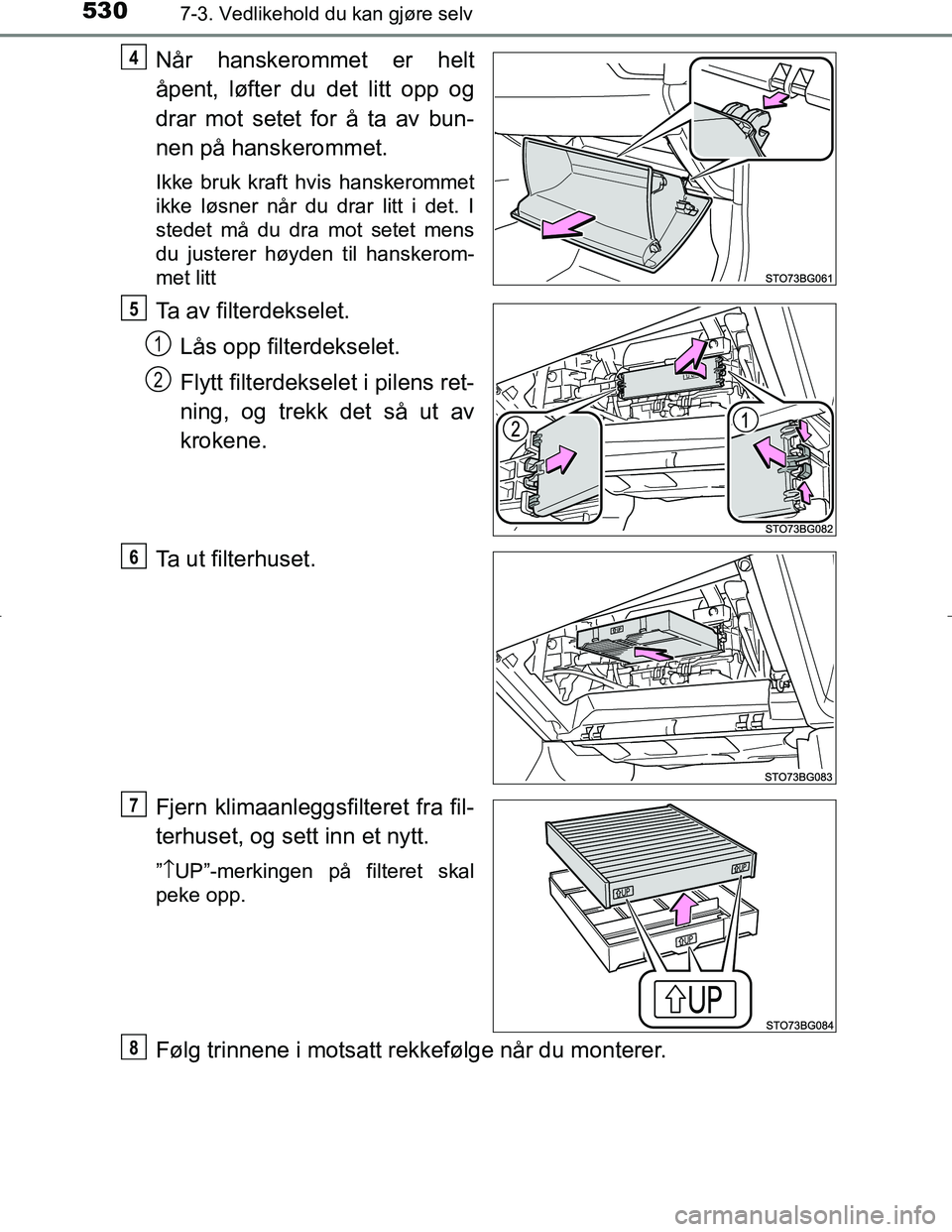

Når hanskerommet er helt
åpent, løfter du det litt opp og
drar mot setet for å ta av bun-
nen på hanskerommet.
Ikke bruk kraft hvis hanskerommet
ikke løsner når du drar litt i det. I
stedet må du dra mot setet mens
du justerer høyden til hanskerom-
met litt
Ta av filterdekselet.Lås opp filterdekselet.
Flytt filterdekselet i pilens ret-
ning, og trekk det så ut av
krokene.
Ta ut filterhuset.
Fjern klimaanleggsfilteret fra fil-
terhuset, og sett inn et nytt.
” \b UP”-merkingen på filteret skal
peke opp.
Følg trinnene i motsatt rekkefølge når du monterer.
4
5
1
2
6
7
8
OM10538NO.book Page 530 Tuesday, February 28, 2017 5:33 PM
Page 532 of 683

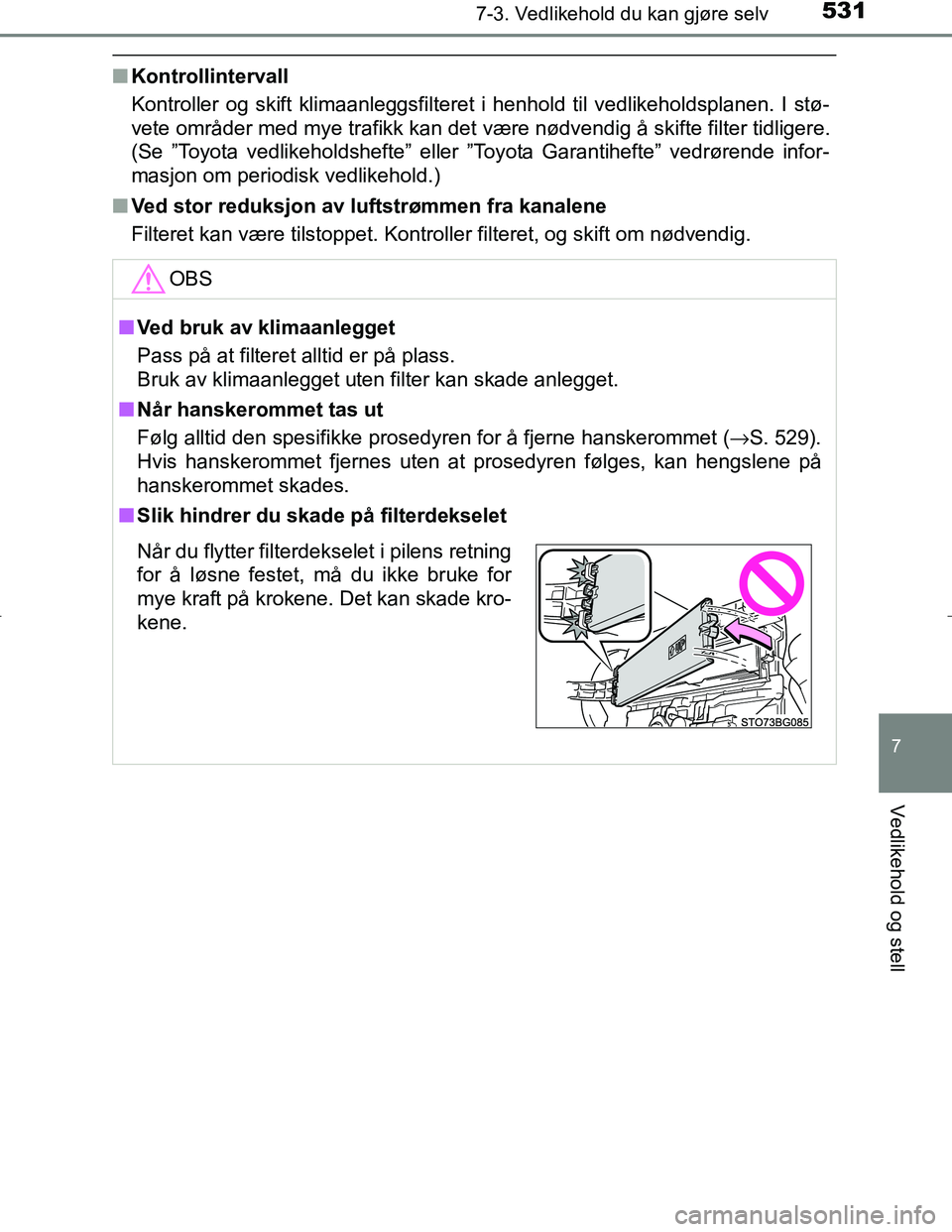

5317-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell
nKontrollintervall
Kontroller og skift klimaanleggsfilteret i henhold til vedlikeholdsplanen. I stø-
vete områder med mye trafikk kan det være nødvendig å skifte filter tidligere.
(Se ”Toyota vedlikeholdshefte” eller ”Toyota Garantihefte” vedrørende infor-
masjon om periodisk vedlikehold.)
n Ved stor reduksjon av lu ftstrømmen fra kanalene
Filteret kan være tilstoppet. Kontroller filteret, og skift om nødvendig.
OBS
nVed bruk av klimaanlegget
Pass på at filteret alltid er på plass.
Bruk av klimaanlegget uten filter kan skade anlegget.
n Når hanskerommet tas ut
Følg alltid den spesifikke prosedyren for å fjerne hanskerommet ( →S. 529).
Hvis hanskerommet fjernes uten at prosedyren følges, kan hengslene på
hanskerommet skades.
n Slik hindrer du skade på filterdekselet
Når du flytter filterdekselet i pilens retning
for å løsne festet, må du ikke bruke for
mye kraft på krokene. Det kan skade kro-
kene.
OM10538NO.book Page 531 Tuesday, February 28, 2017 5:33 PM
Page 533 of 683

5327-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO

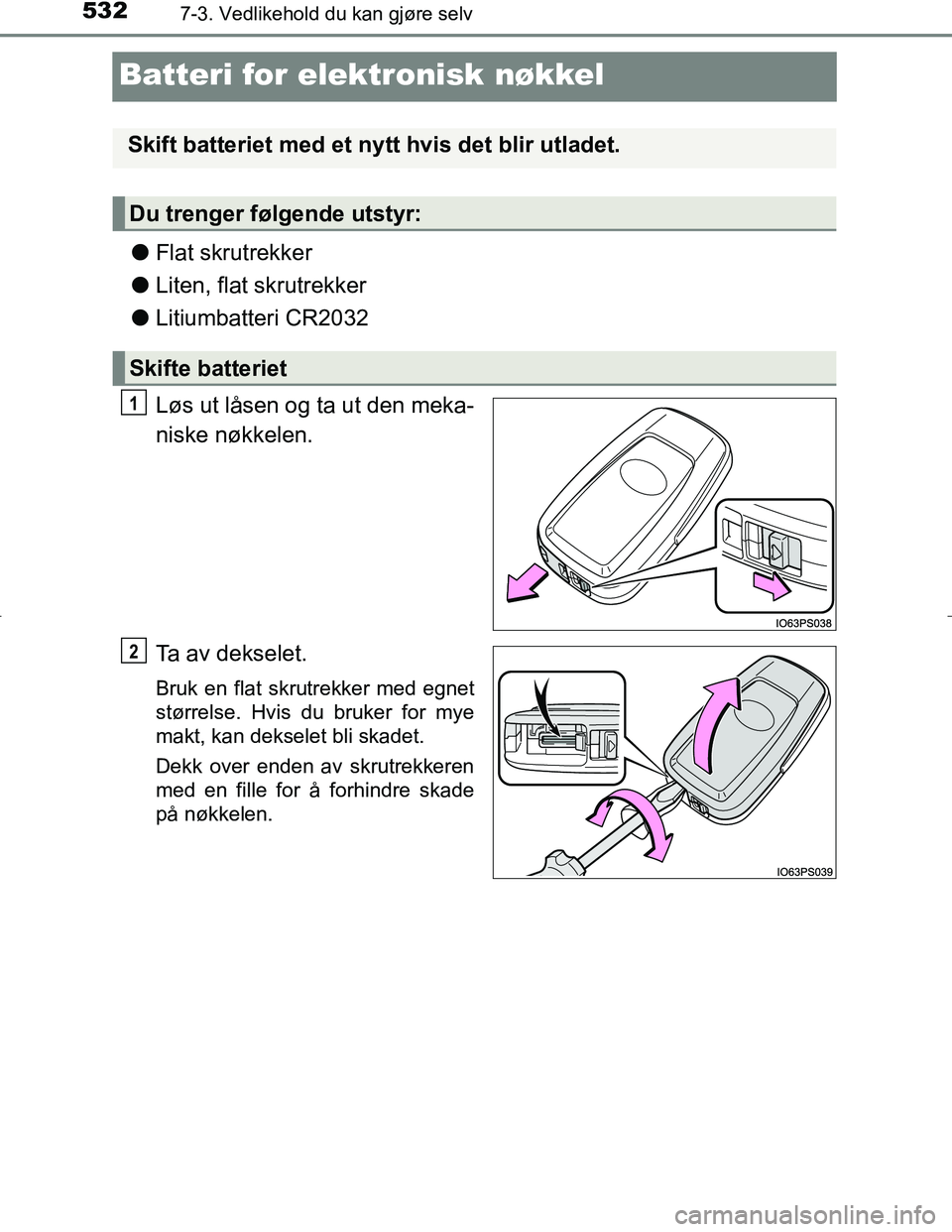

Batteri for elektronisk nøkkel
lFlat skrutrekker
l Liten, flat skrutrekker
l Litiumbatteri CR2032
Løs ut låsen og ta ut den meka-
niske nøkkelen.
Ta av dekselet.
Bruk en flat skrutrekker med egnet
størrelse. Hvis du bruker for mye
makt, kan dekselet bli skadet.
Dekk over enden av skrutrekkeren
med en fille for å forhindre skade
på nøkkelen.
Skift batteriet med et ny tt hvis det blir utladet.
Du trenger følgende utstyr:
Skifte batteriet
1
2
OM10538NO.book Page 532 Tuesday, February 28, 2017 5:33 PM
Page 534 of 683

5337-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell

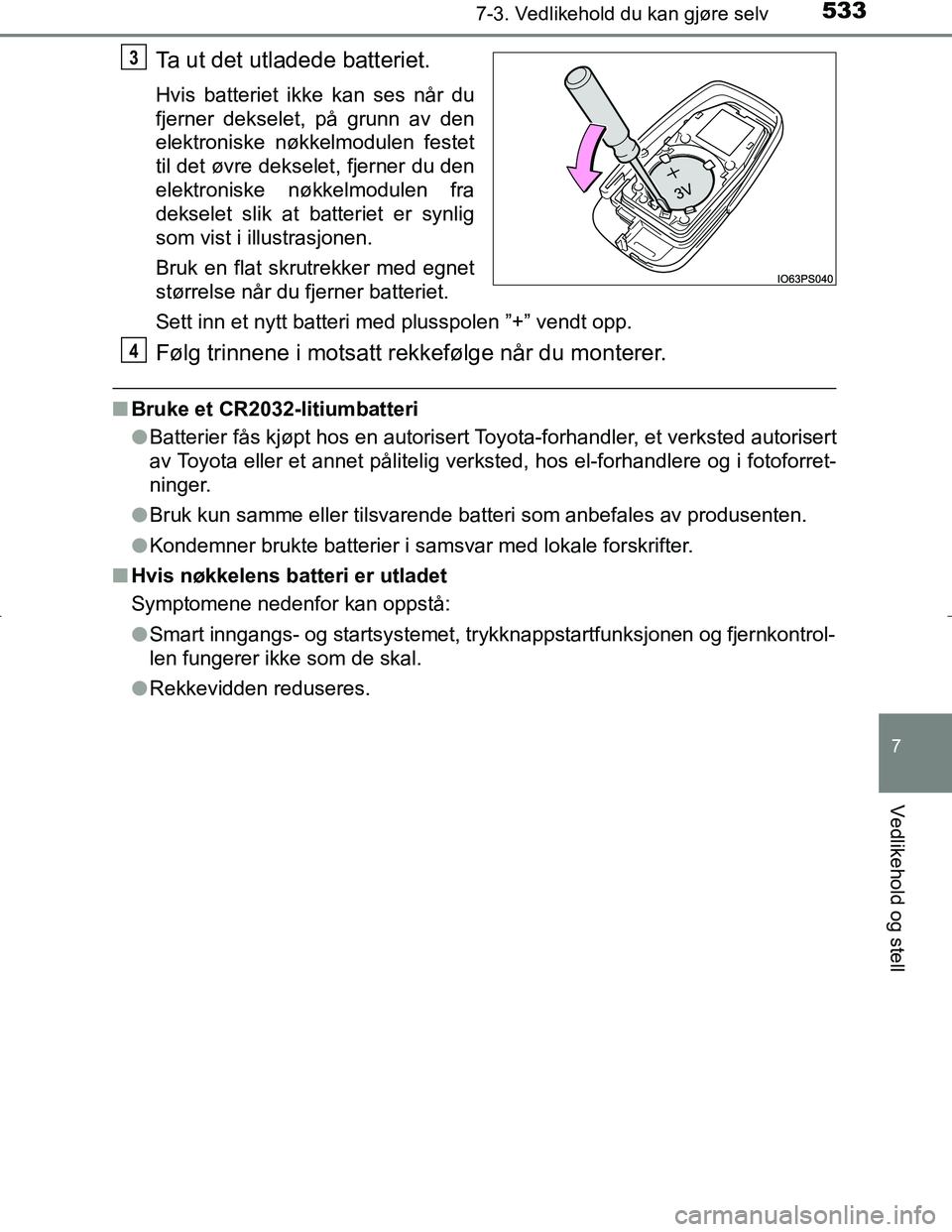

Ta ut det utladede batteriet.
Hvis batteriet ikke kan ses når du
fjerner dekselet, på grunn av den
elektroniske nøkkelmodulen festet
til det øvre dekselet, fjerner du den
elektroniske nøkkelmodulen fra
dekselet slik at batteriet er synlig
som vist i illustrasjonen.
Bruk en flat skrutrekker med egnet
størrelse når du fjerner batteriet.
Sett inn et nytt batteri med plusspolen ”+” vendt opp.
Følg trinnene i motsatt rekkefølge når du monterer.
nBruke et CR2032-litiumbatteri
lBatterier fås kjøpt hos en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted, hos el-forhandlere og i fotoforret-
ninger.
l Bruk kun samme eller tilsvarende batteri som anbefales av produsenten.
l Kondemner brukte batterier i samsvar med lokale forskrifter.
n Hvis nøkkelens batteri er utladet
Symptomene nedenfor kan oppstå:
lSmart inngangs- og startsystemet, trykknappstartfunksjonen og fjernkontrol-
len fungerer ikke som de skal.
l Rekkevidden reduseres.
3
4
OM10538NO.book Page 533 Tuesday, February 28, 2017 5:33 PM
Page 535 of 683

5347-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO

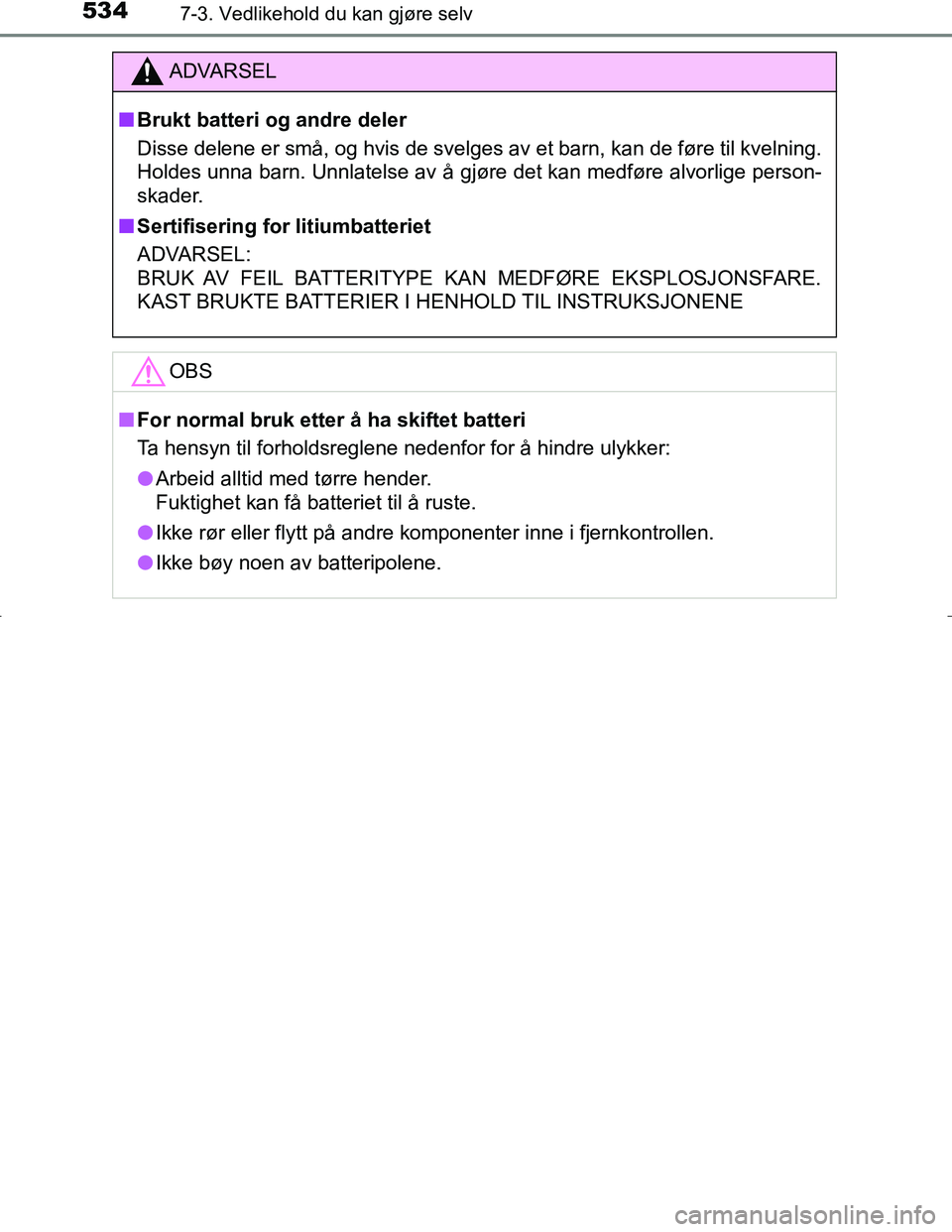

ADVARSEL
n Brukt batteri og andre deler
Disse delene er små, og hvis de svelges av et barn, kan de føre til kvelning.
Holdes unna barn. Unnlatelse av å gjøre det kan medføre alvorlige person-
skader.
n Sertifisering for litiumbatteriet
ADVARSEL:
BRUK AV FEIL BATTERITYPE KAN MEDFØRE EKSPLOSJONSFARE.
KAST BRUKTE BATTERIER I HENHOLD TIL INSTRUKSJONENE
OBS
nFor normal bruk etter å ha skiftet batteri
Ta hensyn til forholdsreglene nedenfor for å hindre ulykker:
l Arbeid alltid med tørre hender.
Fuktighet kan få batteriet til å ruste.
l Ikke rør eller flytt på andre komponenter inne i fjernkontrollen.
l Ikke bøy noen av batteripolene.
OM10538NO.book Page 534 Tuesday, February 28, 2017 5:33 PM
Page 536 of 683

5357-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell

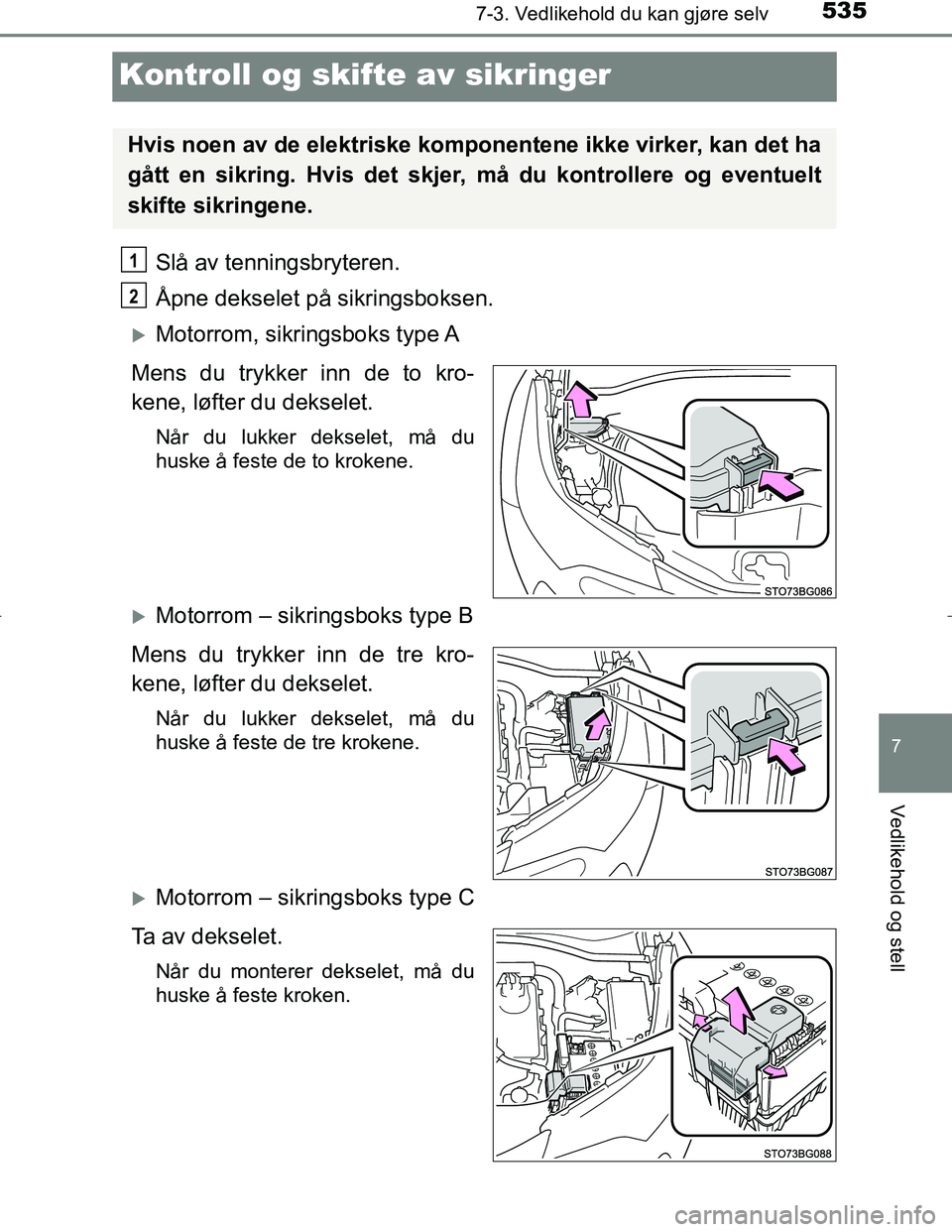

Kontroll og skifte av sikringer
Slå av tenningsbryteren.
Åpne dekselet på sikringsboksen.
Motorrom, sikringsboks type A
Mens du trykker inn de to kro-
kene, løfter du dekselet.
Når du lukker dekselet, må du
huske å feste de to krokene.
Motorrom – sikringsboks type B
Mens du trykker inn de tre kro-
kene, løfter du dekselet.
Når du lukker dekselet, må du
huske å feste de tre krokene.
Motorrom – sikringsboks type C
Ta av dekselet.
Når du monterer dekselet, må du
huske å feste kroken.
Hvis noen av de elektriske komponentene ikke virker, kan det ha
gått en sikring. Hvis det skjer, må du kontrollere og eventuelt
skifte sikringene.
1
2
OM10538NO.book Page 535 Tuesday, February 28, 2017 5:33 PM
Page 537 of 683

5367-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
Dashbord venstre side
Ta av lokket.
Sørg for å trykke inn kroken ved
fjerning eller montering.
Ta ut sikringen med uttrekkings-
verktøyet.
Bare sikringer av type A kan fjer-
nes med uttrekkingsverktøyet.
3
OM10538NO.book Page 536 Tuesday, February 28, 2017 5:33 PM
Page 538 of 683

5377-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell

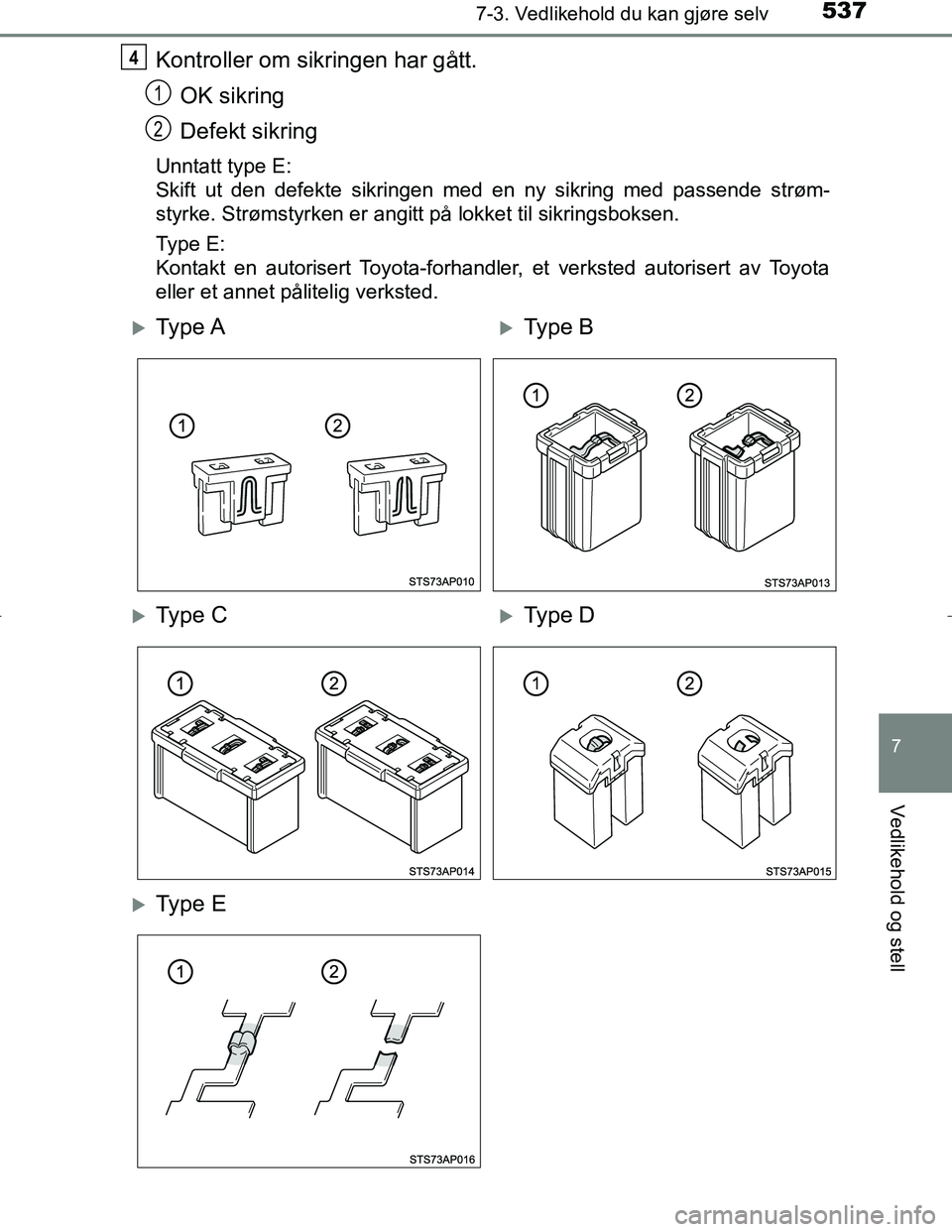

Kontroller om sikringen har gått.OK sikring
Defekt sikring
Unntatt type E:
Skift ut den defekte sikringen med en ny sikring med passende strøm-
styrke. Strømstyrken er angitt på lokket til sikringsboksen.
Type E:
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e E
OM10538NO.book Page 537 Tuesday, February 28, 2017 5:33 PM
Page 539 of 683

5387-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO

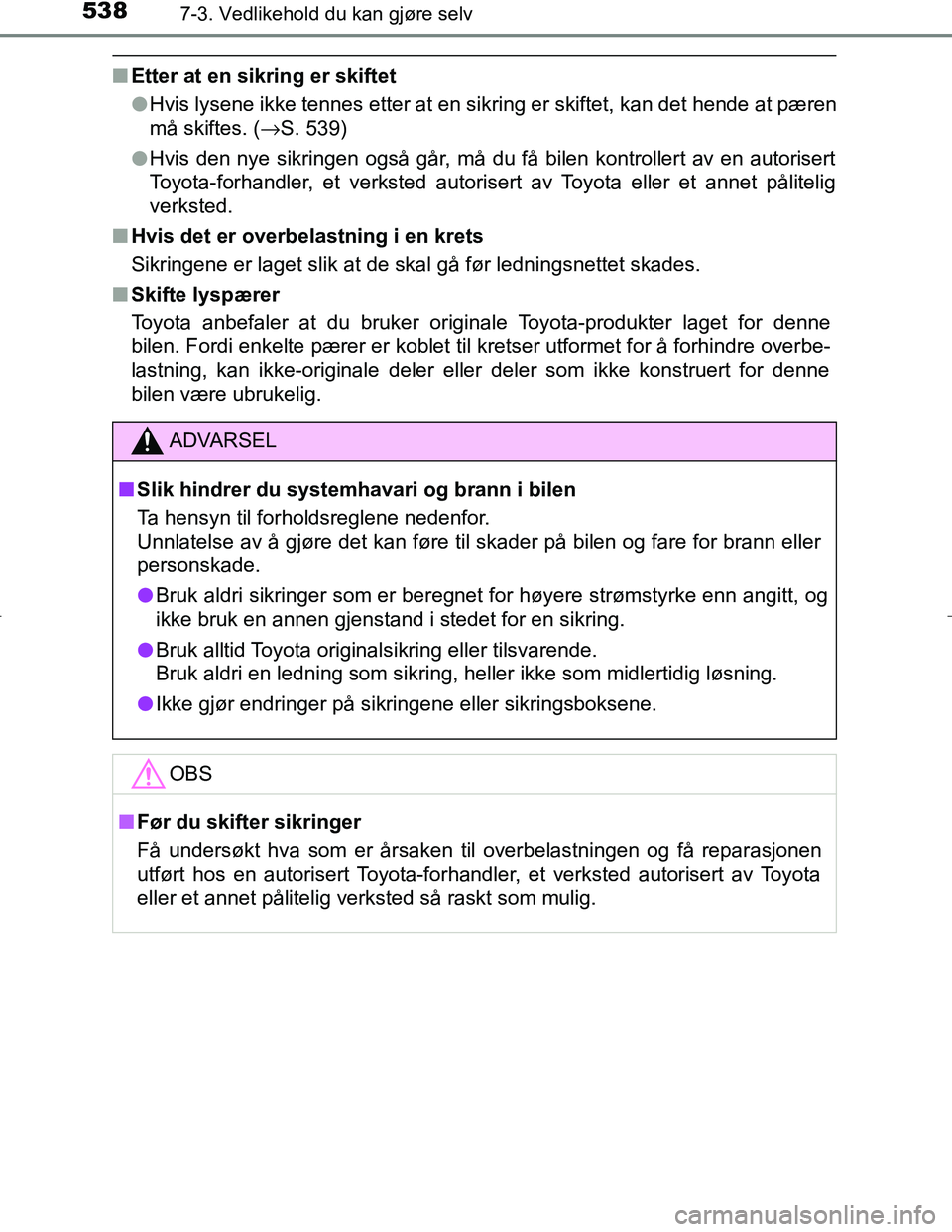

nEtter at en sikring er skiftet
lHvis lysene ikke tennes etter at en sikring er skiftet, kan det hende at pæren
må skiftes. ( →S. 539)
l Hvis den nye sikringen også går, må du få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
n Hvis det er overbelastning i en krets
Sikringene er laget slik at de skal gå før ledningsnettet skades.
n Skifte lyspærer
Toyota anbefaler at du bruker originale Toyota-produkter laget for denne
bilen. Fordi enkelte pærer er koblet til kretser utformet for å forhindre overbe-
lastning, kan ikke-originale deler eller deler som ikke konstruert for denne
bilen være ubrukelig.
ADVARSEL
n Slik hindrer du systemhavari og brann i bilen
Ta hensyn til forholdsreglene nedenfor.
Unnlatelse av å gjøre det kan føre til skader på bilen og fare for brann eller
personskade.
l Bruk aldri sikringer som er beregnet for høyere strømstyrke enn angitt, og
ikke bruk en annen gjenstand i stedet for en sikring.
l Bruk alltid Toyota originalsikring eller tilsvarende.
Bruk aldri en ledning som sikring, heller ikke som midlertidig løsning.
l Ikke gjør endringer på sikringene eller sikringsboksene.
OBS
n Før du skifter sikringer
Få undersøkt hva som er årsaken til overbelastningen og få reparasjonen
utført hos en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted så raskt som mulig.
OM10538NO.book Page 538 Tuesday, February 28, 2017 5:33 PM
Page 540 of 683

5397-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell

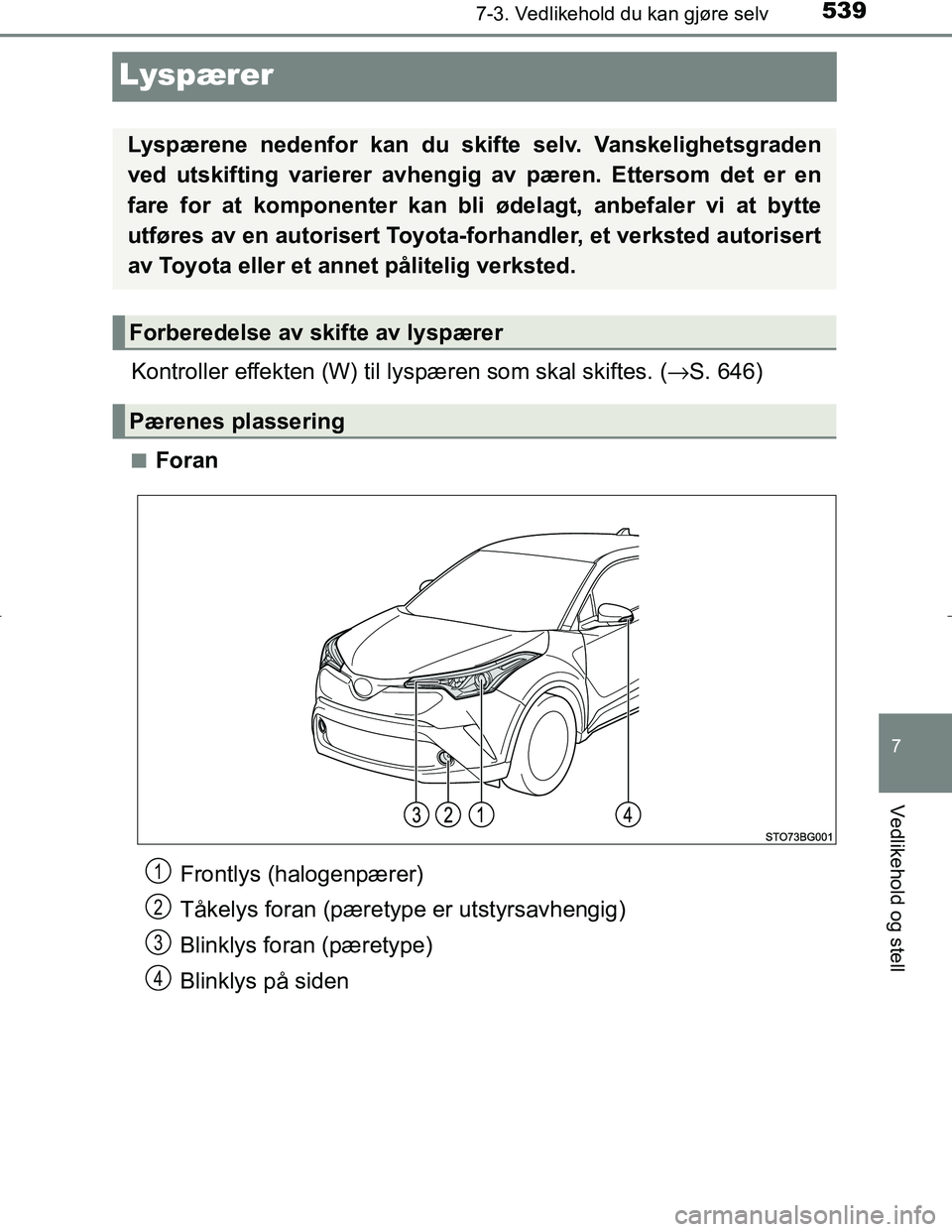

Lyspærer
Kontroller effekten (W) til lyspæren som skal skiftes. ( →S. 646)
nForan
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden
ved utskifting varierer avhengig av pæren. Ettersom det er en
fare for at komponenter kan bli ødelagt, anbefaler vi at bytte
utføres av en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
Forberedelse av skifte av lyspærer
Pærenes plassering
Frontlys (halogenpærer)
Tåkelys foran (pæretype er utstyrsavhengig)
Blinklys foran (pæretype)
Blinklys på siden1
2
3
4
