TOYOTA C_HR HYBRID 2017 Instruksjoner for bruk (in Norwegian)

5407-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NOn

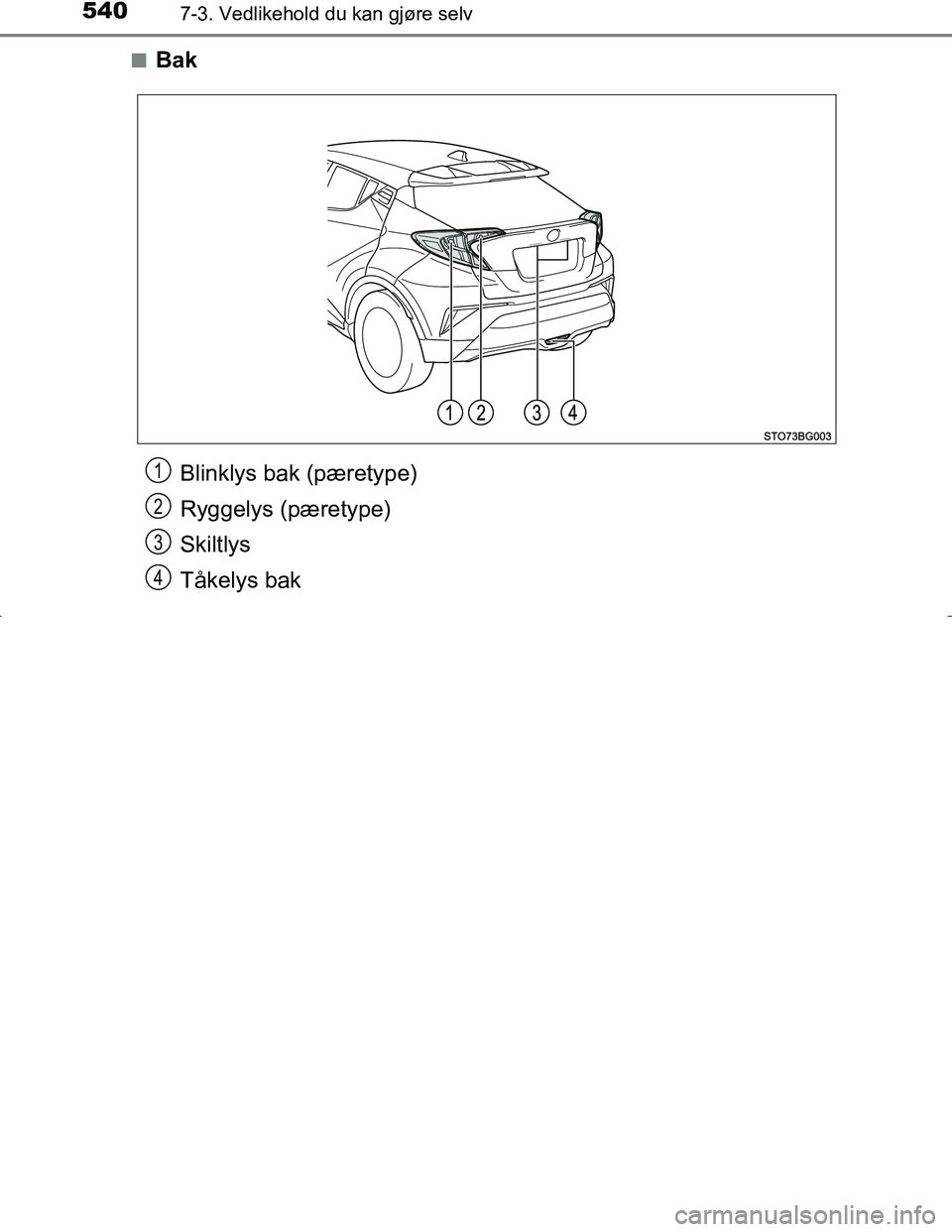

Bak
Blinklys bak (pæretype)
Ryggelys (pæretype)
Skiltlys
Tåkelys bak1
2
3
4
OM10538NO.book Page 540 Tuesday, February 28, 2017 5:33 PM

5417-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell

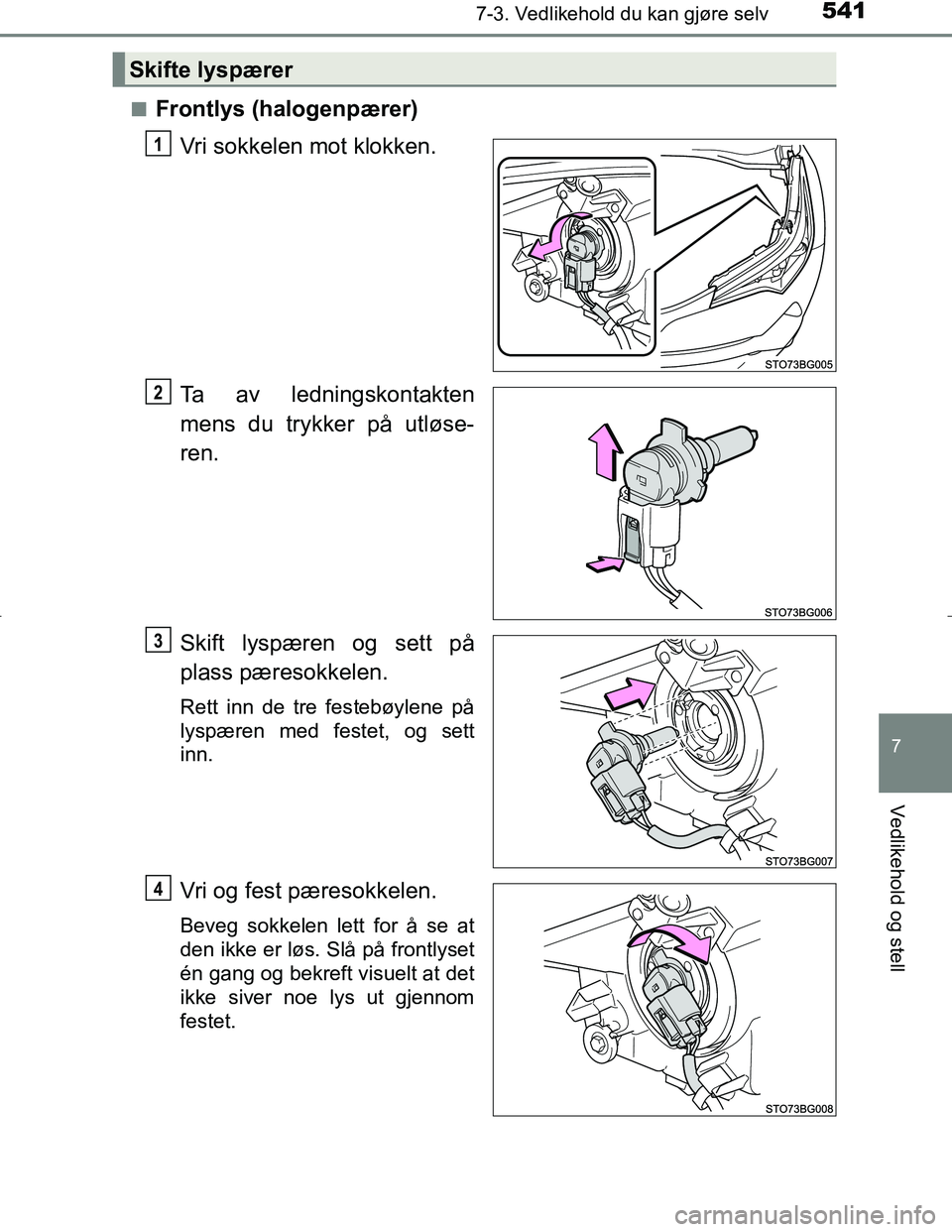

nFrontlys (halogenpærer)Vri sokkelen mot klokken.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
Skift lyspæren og sett på
plass pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri og fest pæresokkelen.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på frontlyset
én gang og bekreft visuelt at det
ikke siver noe lys ut gjennom
festet.
Skifte lyspærer
1
2
3
4
OM10538NO.book Page 541 Tuesday, February 28, 2017 5:33 PM

5427-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NOn

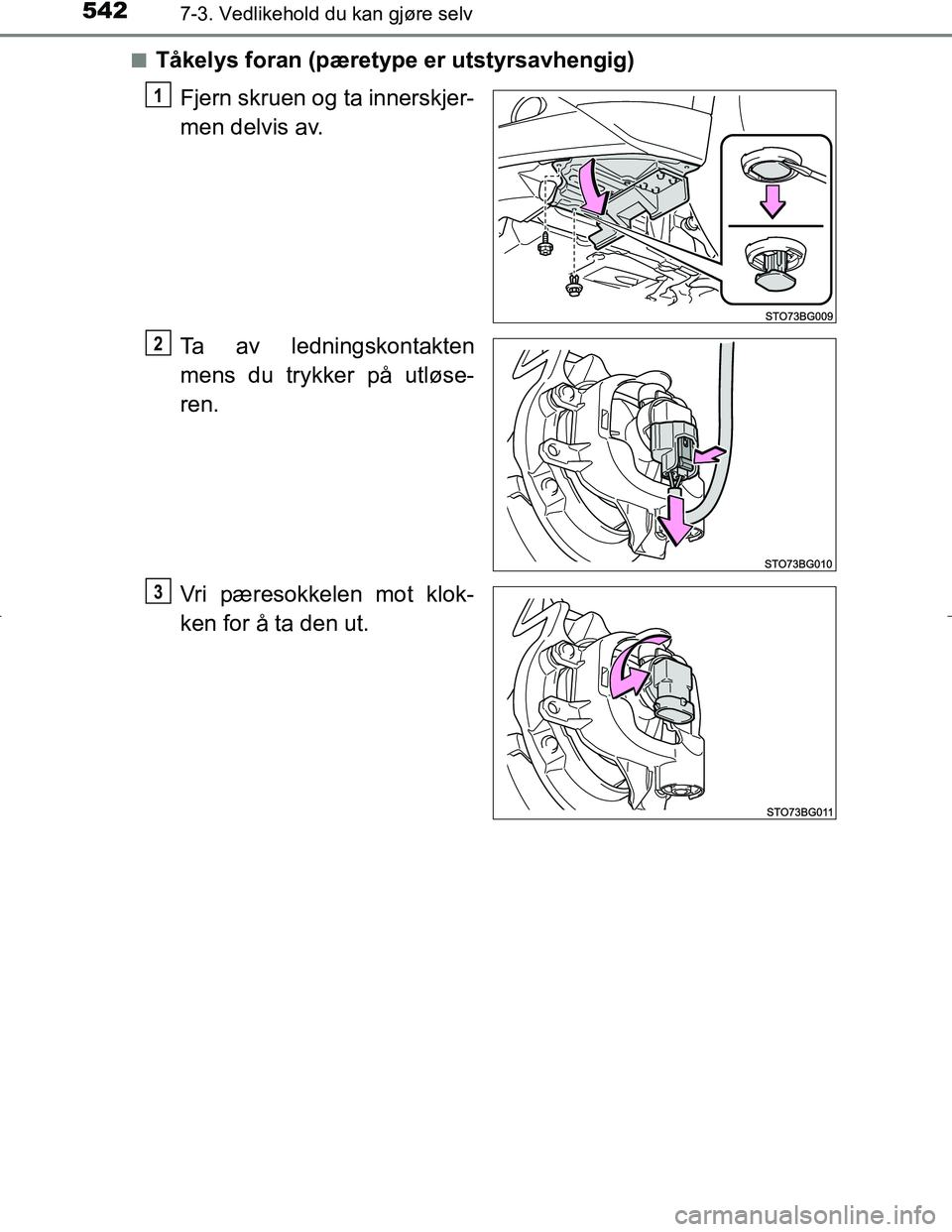

Tåkelys foran (pæretype er utstyrsavhengig)
Fjern skruen og ta innerskjer-
men delvis av.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
Vri pæresokkelen mot klok-
ken for å ta den ut.
1
2
3
OM10538NO.book Page 542 Tuesday, February 28, 2017 5:33 PM

5437-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell

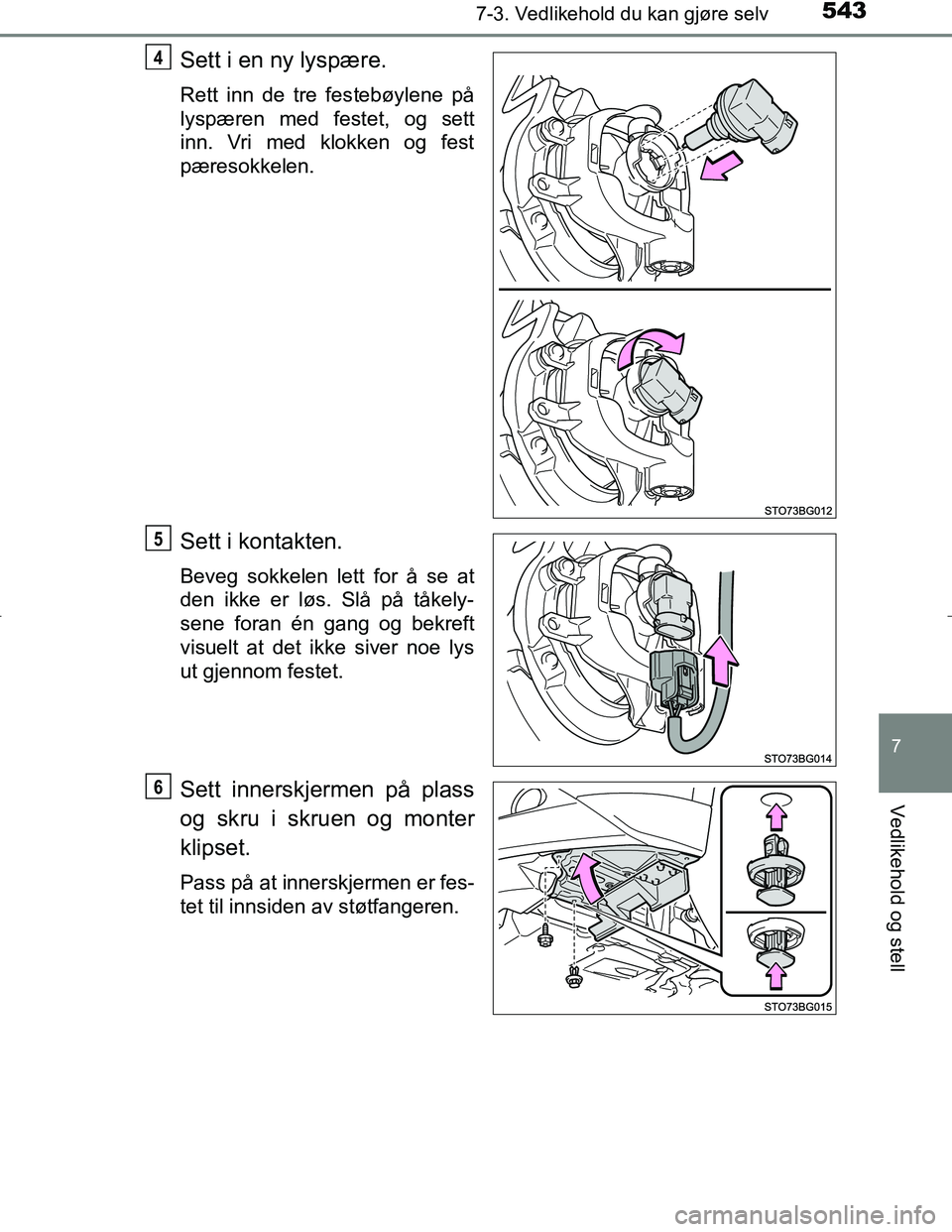

Sett i en ny lyspære.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn. Vri med klokken og fest
pæresokkelen.
Sett i kontakten.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på tåkely-
sene foran én gang og bekreft
visuelt at det ikke siver noe lys
ut gjennom festet.
Sett innerskjermen på plass
og skru i skruen og monter
klipset.
Pass på at innerskjermen er fes-
tet til innsiden av støtfangeren.
4
5
6
OM10538NO.book Page 543 Tuesday, February 28, 2017 5:33 PM

5447-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NOn

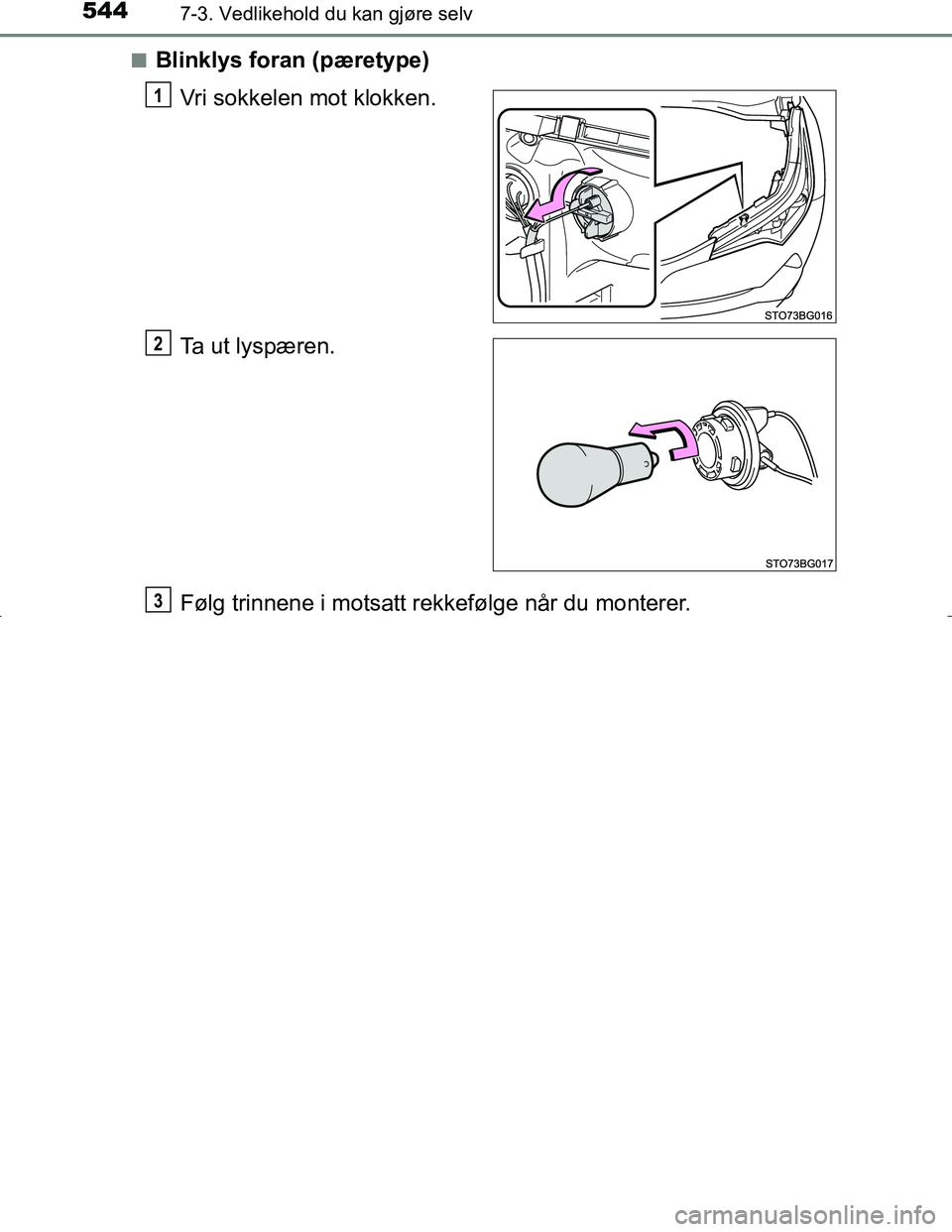

Blinklys foran (pæretype)
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
OM10538NO.book Page 544 Tuesday, February 28, 2017 5:33 PM

5457-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell

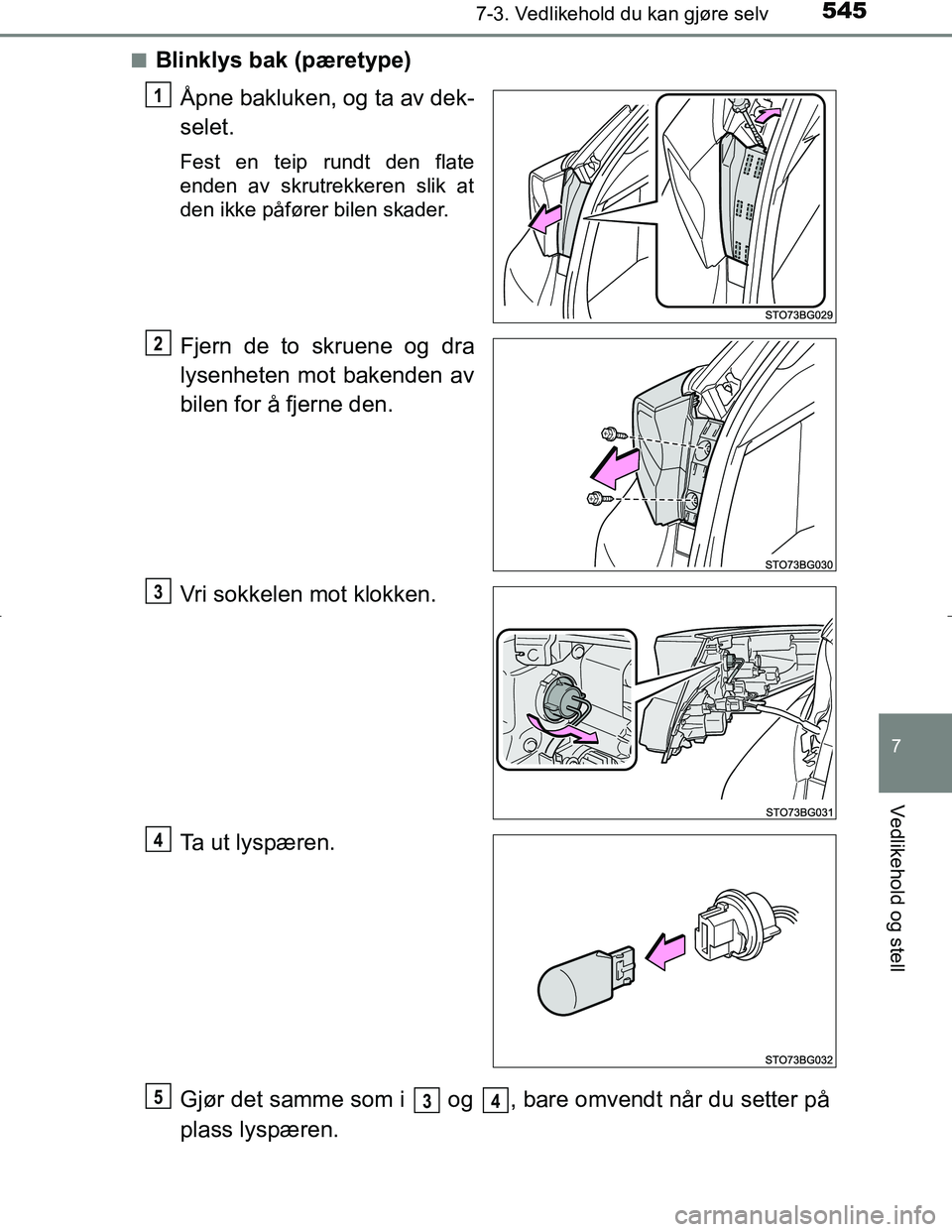

nBlinklys bak (pæretype)Åpne bakluken, og ta av dek-
selet.
Fest en teip rundt den flate
enden av skrutrekkeren slik at
den ikke påfører bilen skader.
Fjern de to skruene og dra
lysenheten mot bakenden av
bilen for å fjerne den.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Gjør det samme som i og , bare omvendt når du setter på
plass lyspæren.
1
2
3
4
534
OM10538NO.book Page 545 Tuesday, February 28, 2017 5:33 PM

5467-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO

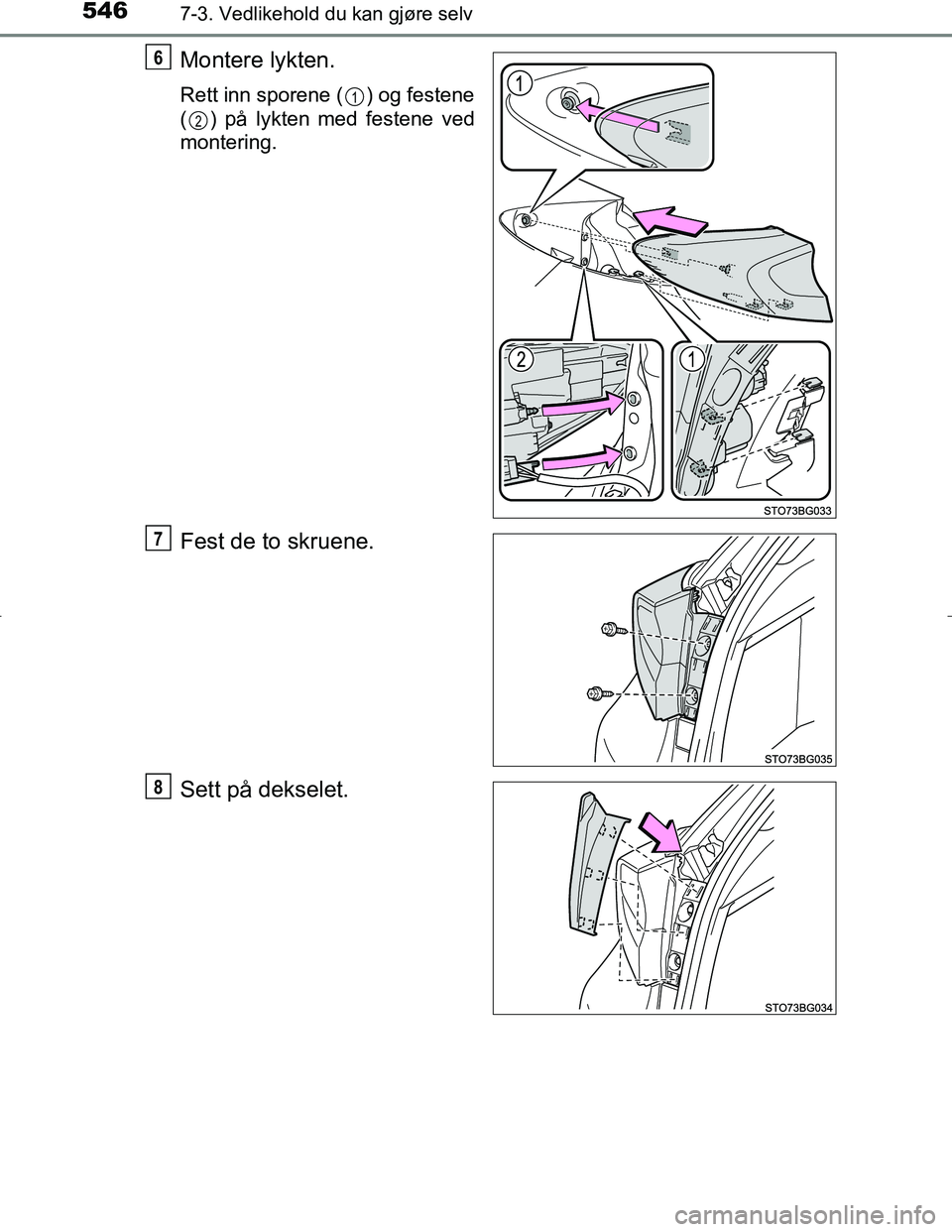

Montere lykten.
Rett inn sporene ( ) og festene
( ) på lykten med festene ved
montering.
Fest de to skruene.
Sett på dekselet.
6
1
2
7
8
OM10538NO.book Page 546 Tuesday, February 28, 2017 5:33 PM

5477-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell

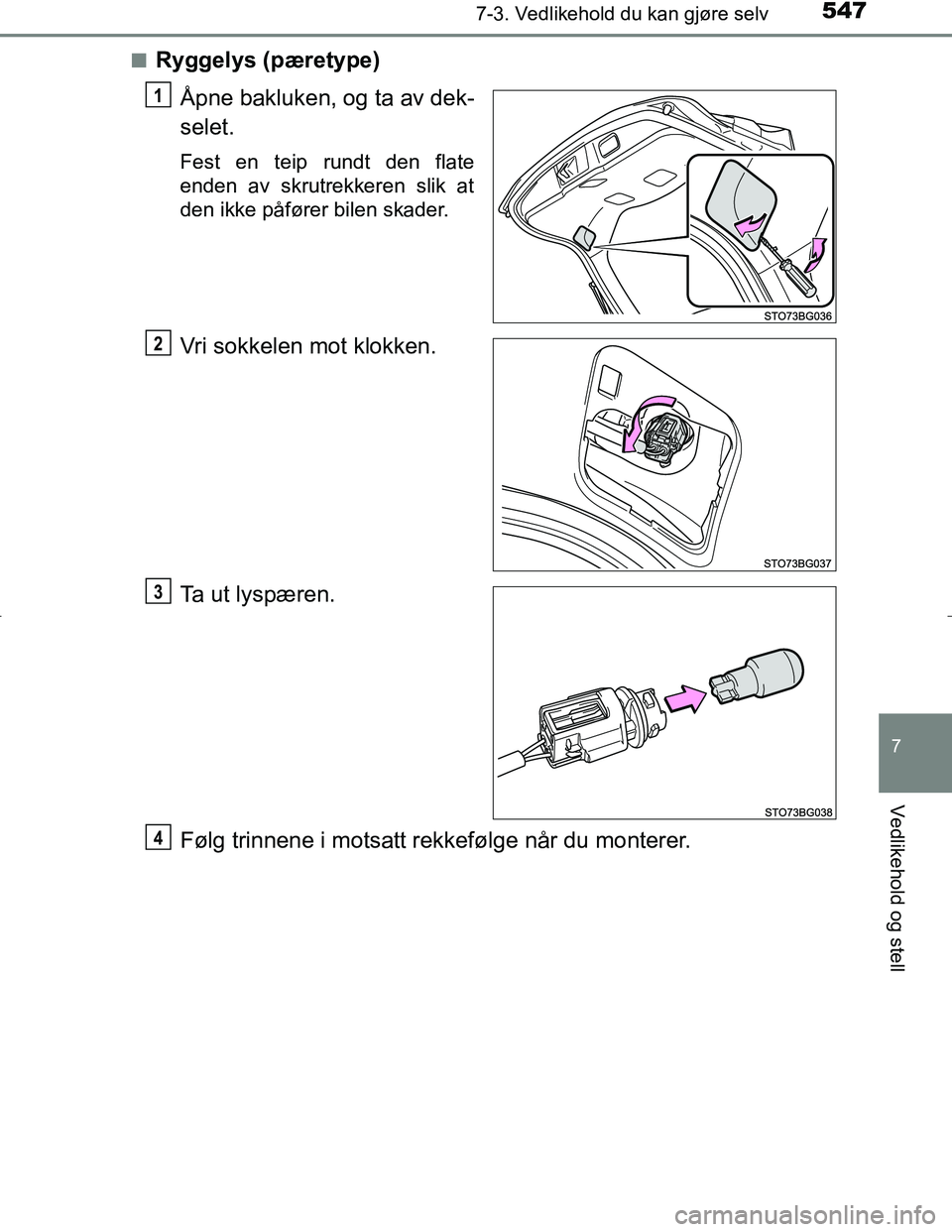

nRyggelys (pæretype)Åpne bakluken, og ta av dek-
selet.
Fest en teip rundt den flate
enden av skrutrekkeren slik at
den ikke påfører bilen skader.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
4
OM10538NO.book Page 547 Tuesday, February 28, 2017 5:33 PM

5487-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NOn

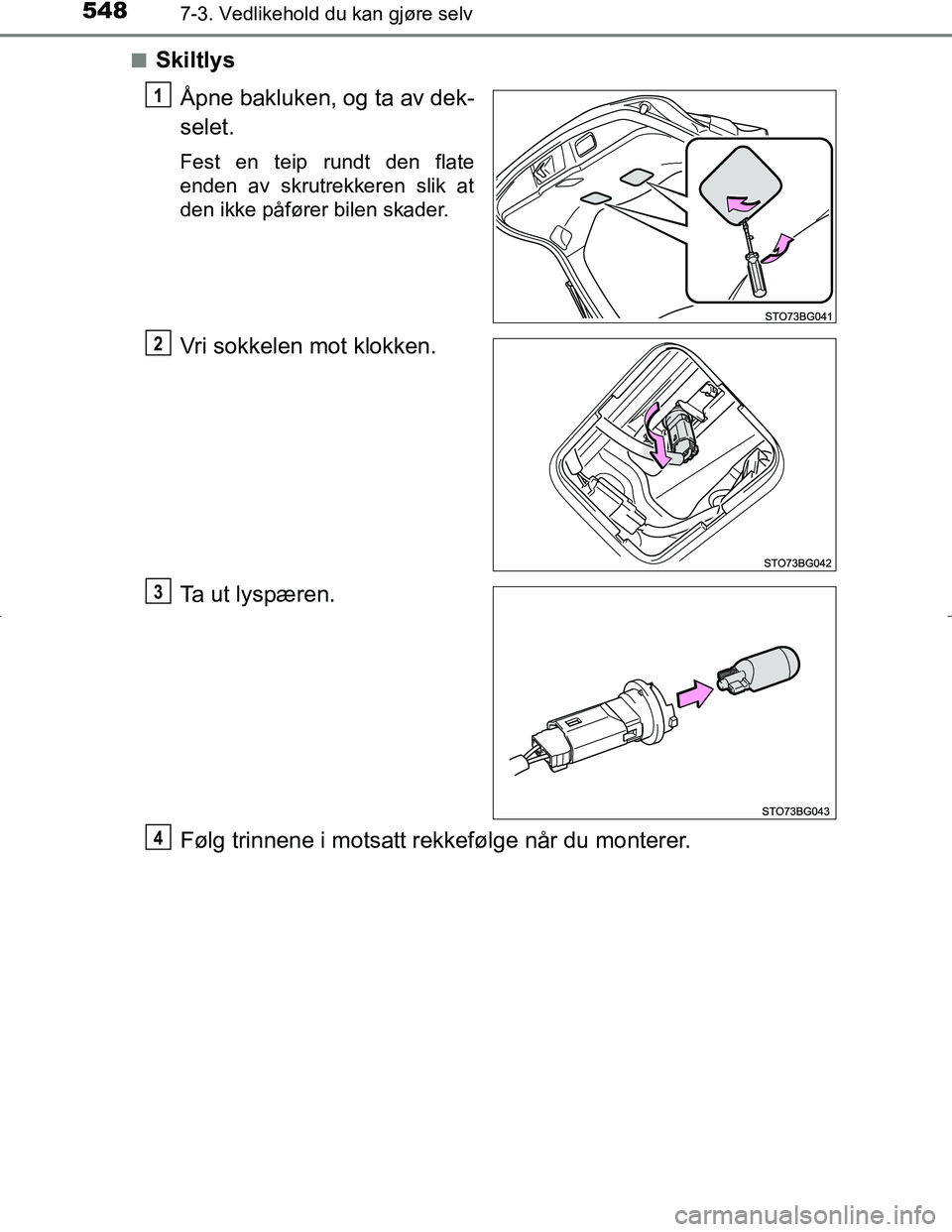

Skiltlys
Åpne bakluken, og ta av dek-
selet.
Fest en teip rundt den flate
enden av skrutrekkeren slik at
den ikke påfører bilen skader.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
4
OM10538NO.book Page 548 Tuesday, February 28, 2017 5:33 PM

5497-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10538NO
7
Vedlikehold og stell

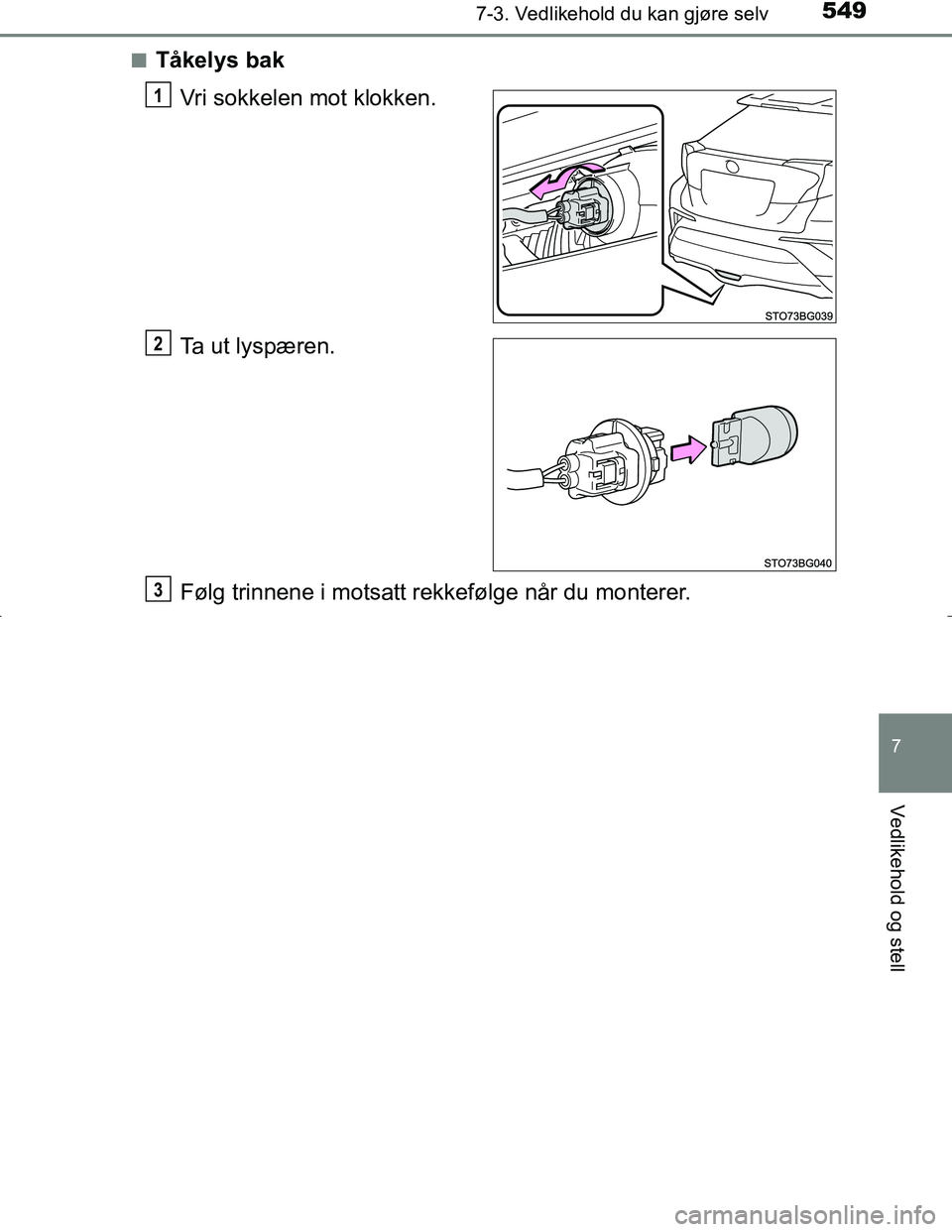

nTåkelys bakVri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
OM10538NO.book Page 549 Tuesday, February 28, 2017 5:33 PM
