TOYOTA C_HR HYBRID 2017 Instruksjoner for bruk (in Norwegian)

5908-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO

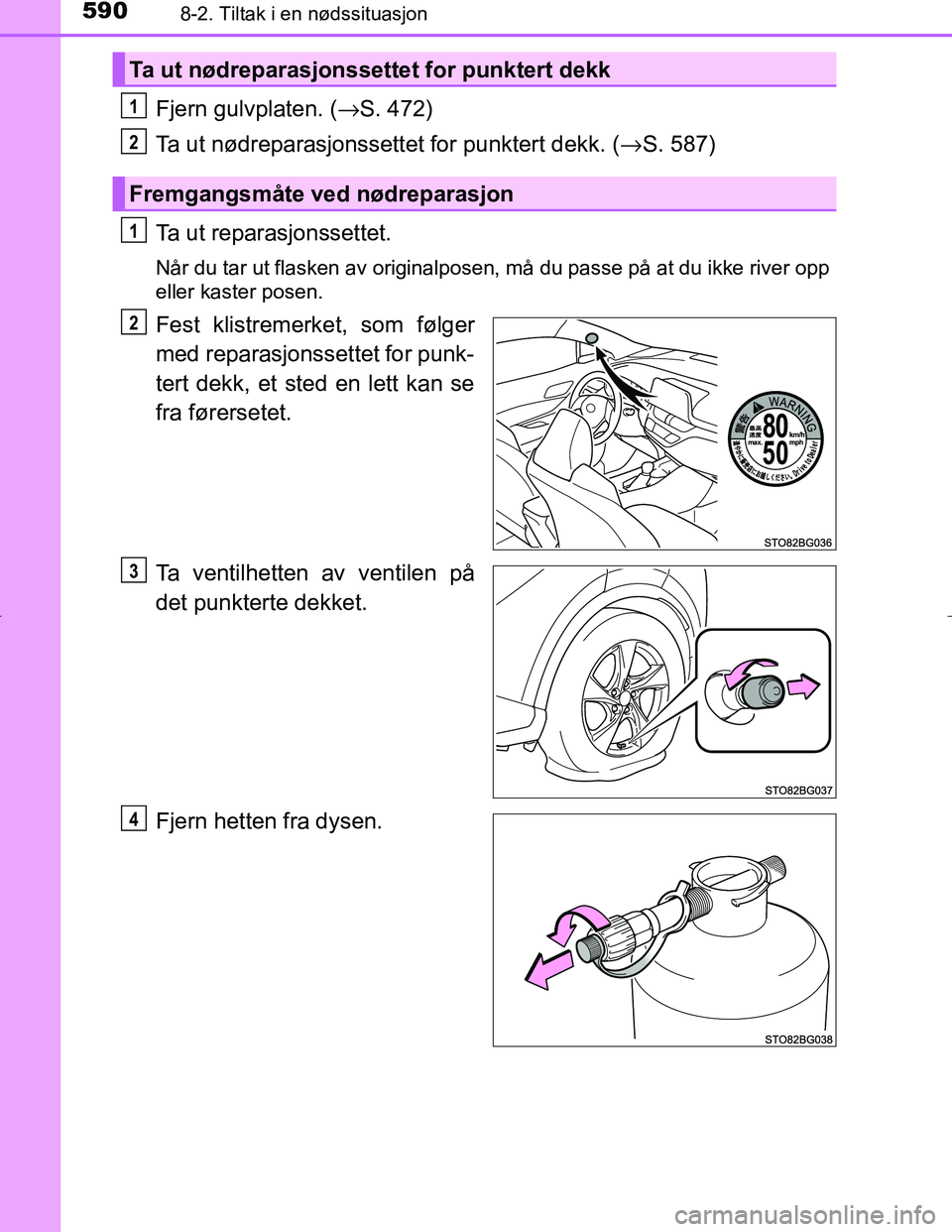

Fjern gulvplaten. (→S. 472)
Ta ut nødreparasjonssettet for punktert dekk. (→ S. 587)
Ta ut reparasjonssettet.
Når du tar ut flasken av originalposen, må du passe på at du ikke river opp
eller kaster posen.
Fest klistremerket, som følger
med reparasjonssettet for punk-
tert dekk, et sted en lett kan se
fra førersetet.
Ta ventilhetten av ventilen på
det punkterte dekket.
Fjern hetten fra dysen.
Ta ut nødreparasjonssettet for punktert dekk
Fremgangsmåte ved nødreparasjon
1
2
1
2
3
4
OM10538NO.book Page 590 Tuesday, February 28, 2017 5:33 PM

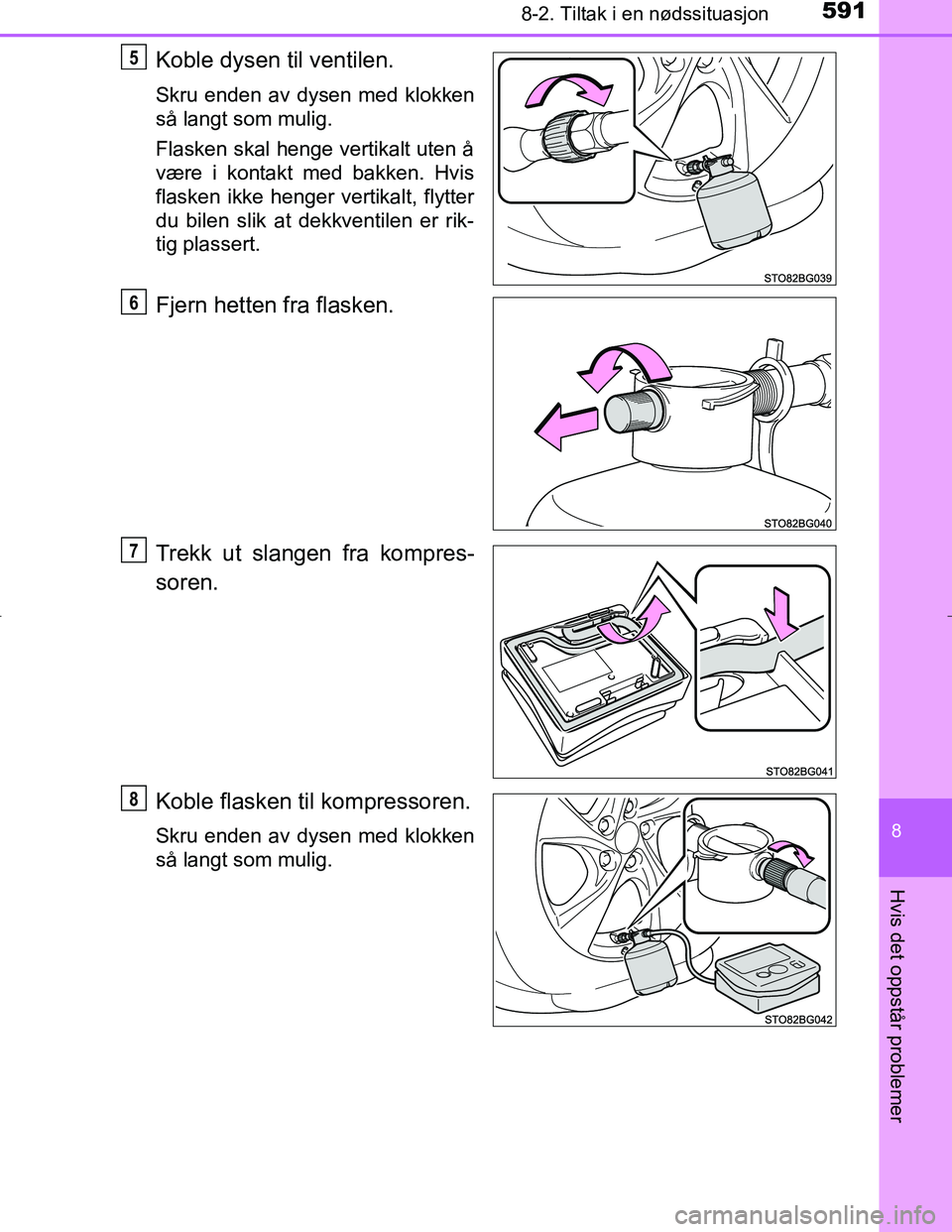

5918-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
8
Hvis det oppstår problemer
Koble dysen til ventilen.
Skru enden av dysen med klokken
så langt som mulig.
Flasken skal henge vertikalt uten å
være i kontakt med bakken. Hvis
flasken ikke henger vertikalt, flytter
du bilen slik at dekkventilen er rik-
tig plassert.
Fjern hetten fra flasken.
Trekk ut slangen fra kompres-
soren.
Koble flasken til kompressoren.
Skru enden av dysen med klokken
så langt som mulig.
5
6
7
8
OM10538NO.book Page 591 Tuesday, February 28, 2017 5:33 PM

5928-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO

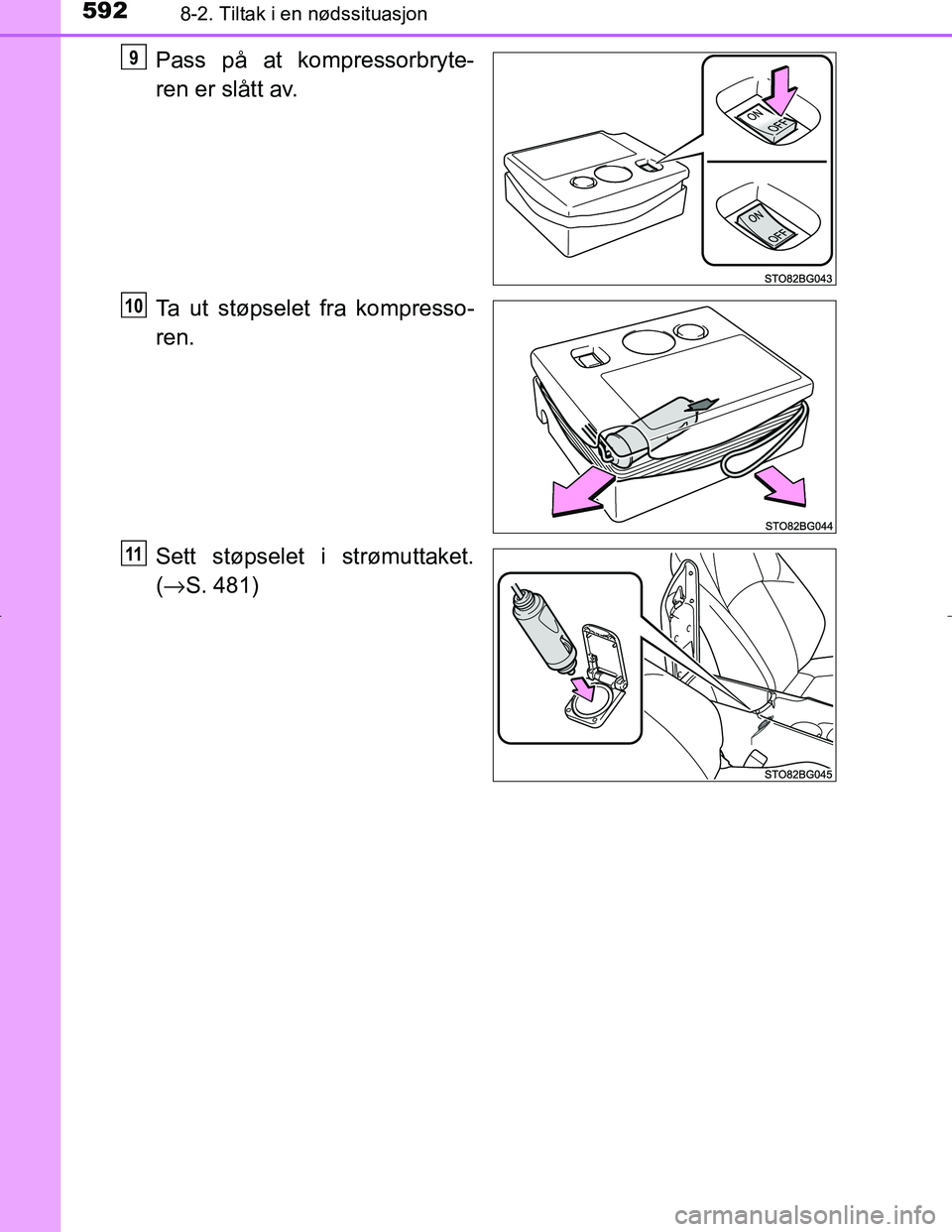

Pass på at kompressorbryte-
ren er slått av.
Ta ut støpselet fra kompresso-
ren.
Sett støpselet i strømuttaket.
(→ S. 481)9
10
11
OM10538NO.book Page 592 Tuesday, February 28, 2017 5:33 PM

5938-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
8
Hvis det oppstår problemer

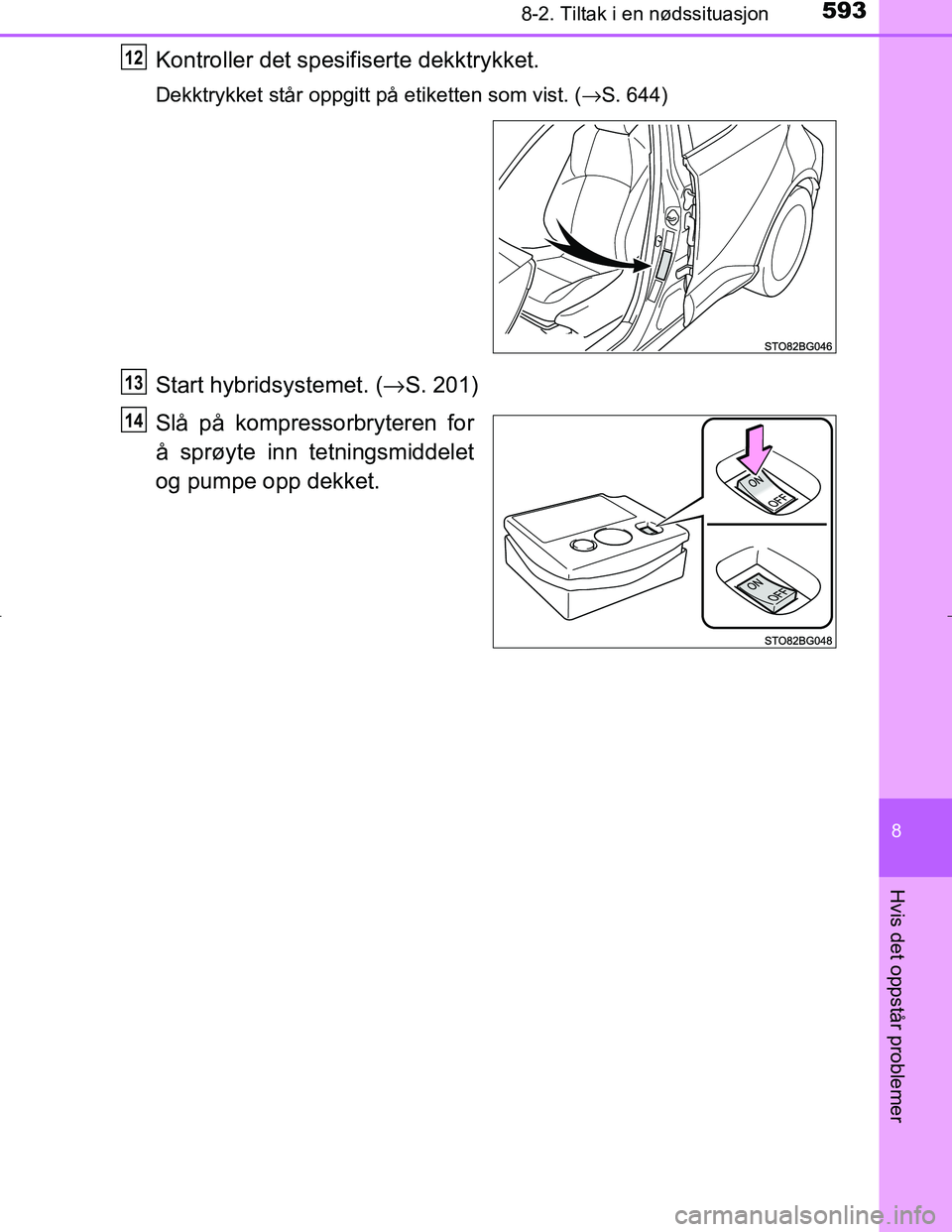

Kontroller det spesifiserte dekktrykket.
Dekktrykket står oppgitt på etiketten som vist. (→S. 644)
Start hybridsystemet. (→ S. 201)
Slå på kompressorbryteren for
å sprøyte inn tetningsmiddelet
og pumpe opp dekket.
12
13
14
OM10538NO.book Page 593 Tuesday, February 28, 2017 5:33 PM

5948-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO

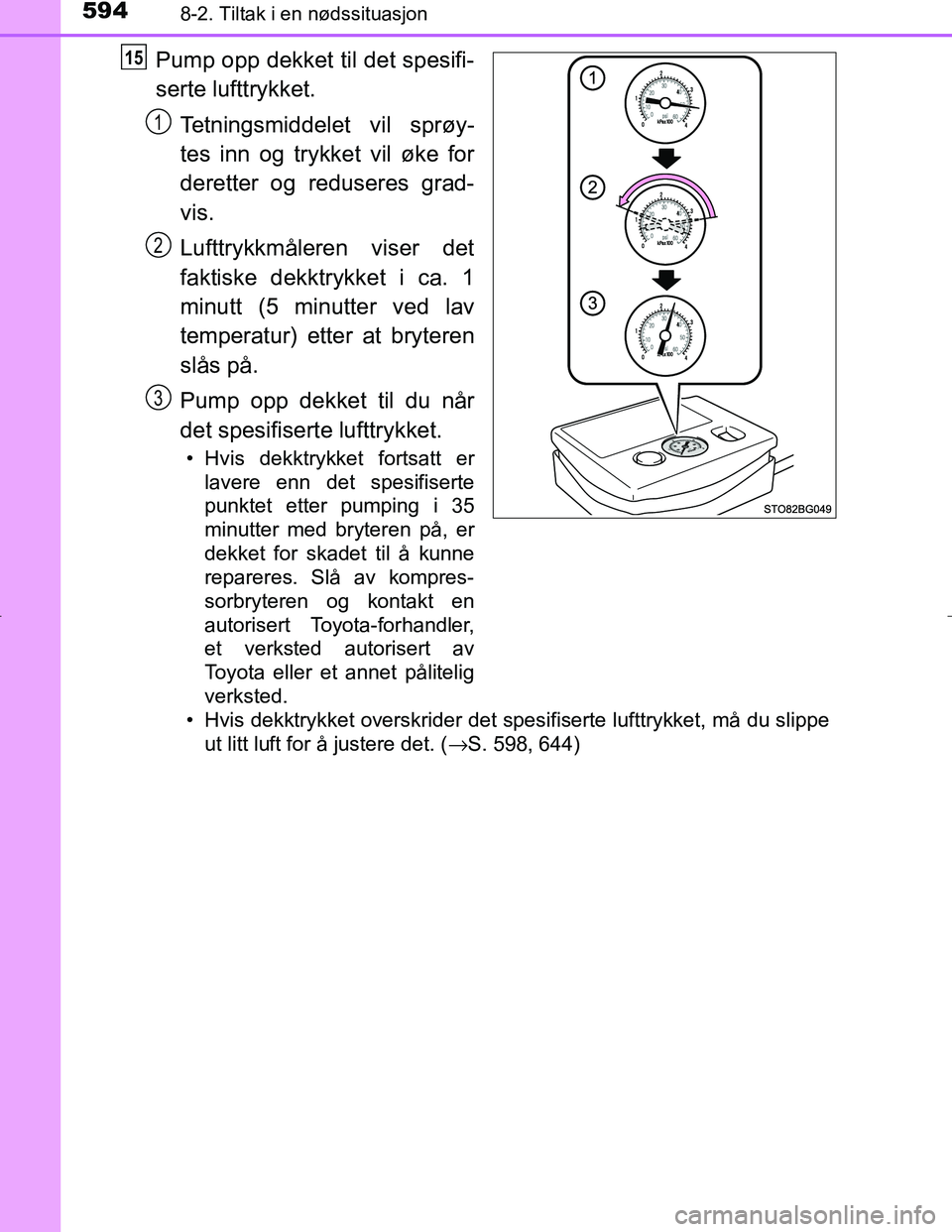

Pump opp dekket til det spesifi-
serte lufttrykket.Tetningsmiddelet vil sprøy-
tes inn og trykket vil øke for
deretter og reduseres grad-
vis.
Lufttrykkmåleren viser det
faktiske dekktrykket i ca. 1
minutt (5 minutter ved lav
temperatur) etter at bryteren
slås på.
Pump opp dekket til du når
det spesifiserte lufttrykket.
• Hvis dekktrykket fortsatt erlavere enn det spesifiserte
punktet etter pumping i 35
minutter med bryteren på, er
dekket for skadet til å kunne
repareres. Slå av kompres-
sorbryteren og kontakt en
autorisert Toyota-forhandler,
et verksted autorisert av
Toyota eller et annet pålitelig
verksted.
• Hvis dekktrykket overskrider det spesifiserte lufttrykket, må du slippe
ut litt luft for å justere det. ( →S. 598, 644)
15
1
2
3
OM10538NO.book Page 594 Tuesday, February 28, 2017 5:33 PM

5958-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
8
Hvis det oppstår problemer

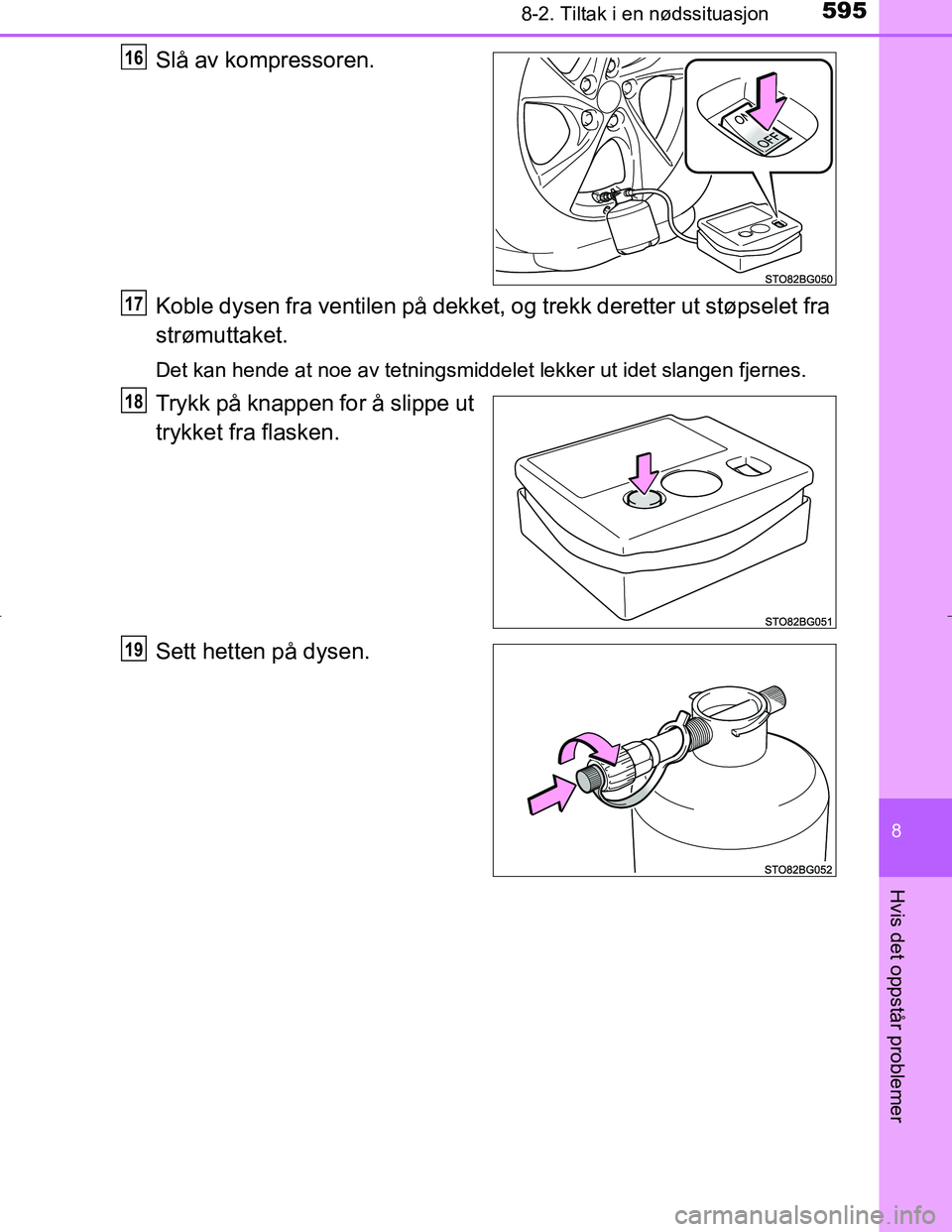

Slå av kompressoren.
Koble dysen fra ventilen på dekket, og trekk deretter ut støpselet fra
strømuttaket.
Det kan hende at noe av tetningsmiddelet lekker ut idet slangen fjernes.
Trykk på knappen for å slippe ut
trykket fra flasken.
Sett hetten på dysen.
16
17
18
19
OM10538NO.book Page 595 Tuesday, February 28, 2017 5:33 PM

5968-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO

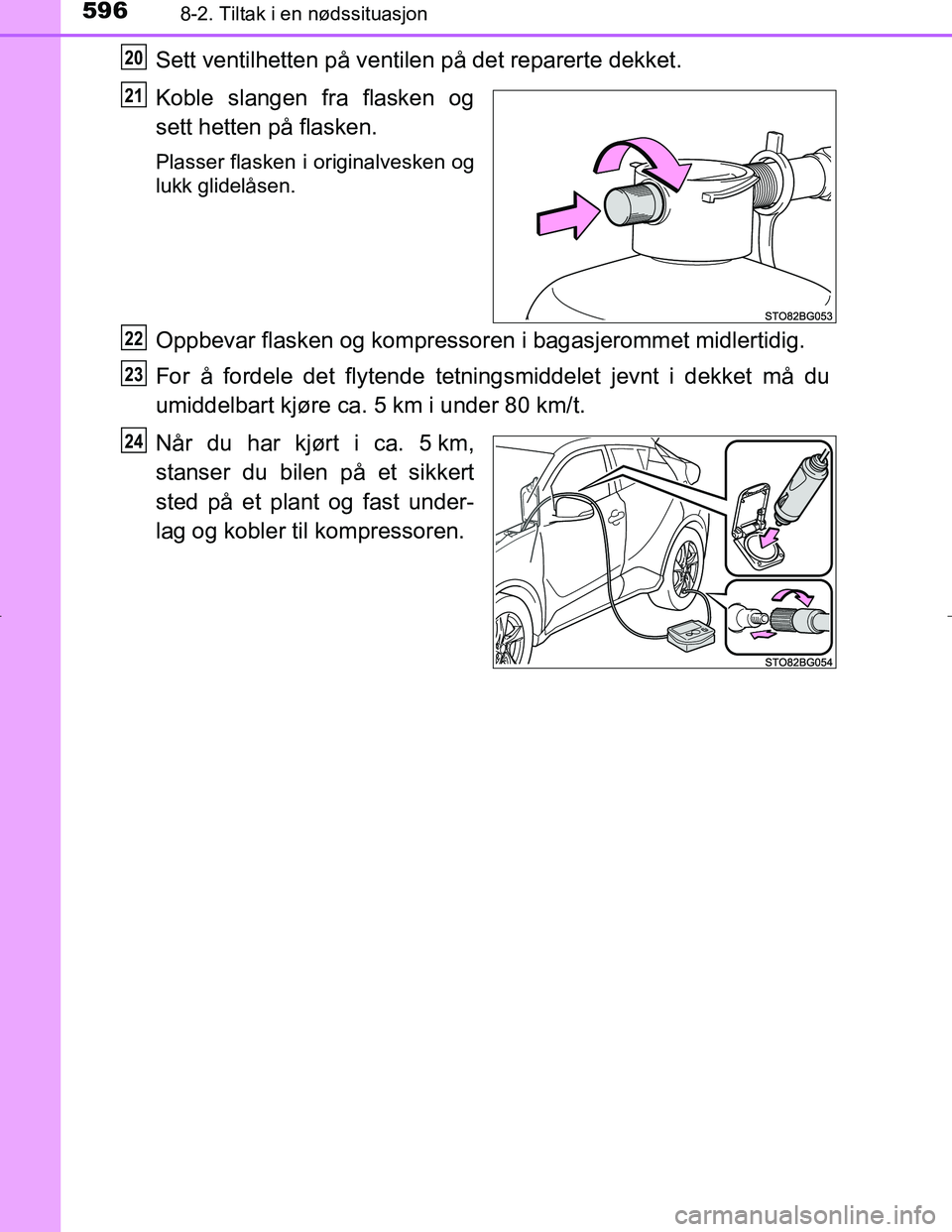

Sett ventilhetten på ventilen på det reparerte dekket.
Koble slangen fra flasken og
sett hetten på flasken.
Plasser flasken i originalvesken og
lukk glidelåsen.
Oppbevar flasken og kompressoren i bagasjerommet midlertidig.
For å fordele det flytende tetningsmiddelet jevnt i dekket må du
umiddelbart kjøre ca. 5 km i under 80 km/t.
Når du har kjørt i ca. 5 km,
stanser du bilen på et sikkert
sted på et plant og fast under-
lag og kobler til kompressoren.
20
21
22
23
24
OM10538NO.book Page 596 Tuesday, February 28, 2017 5:33 PM

5978-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
8
Hvis det oppstår problemer

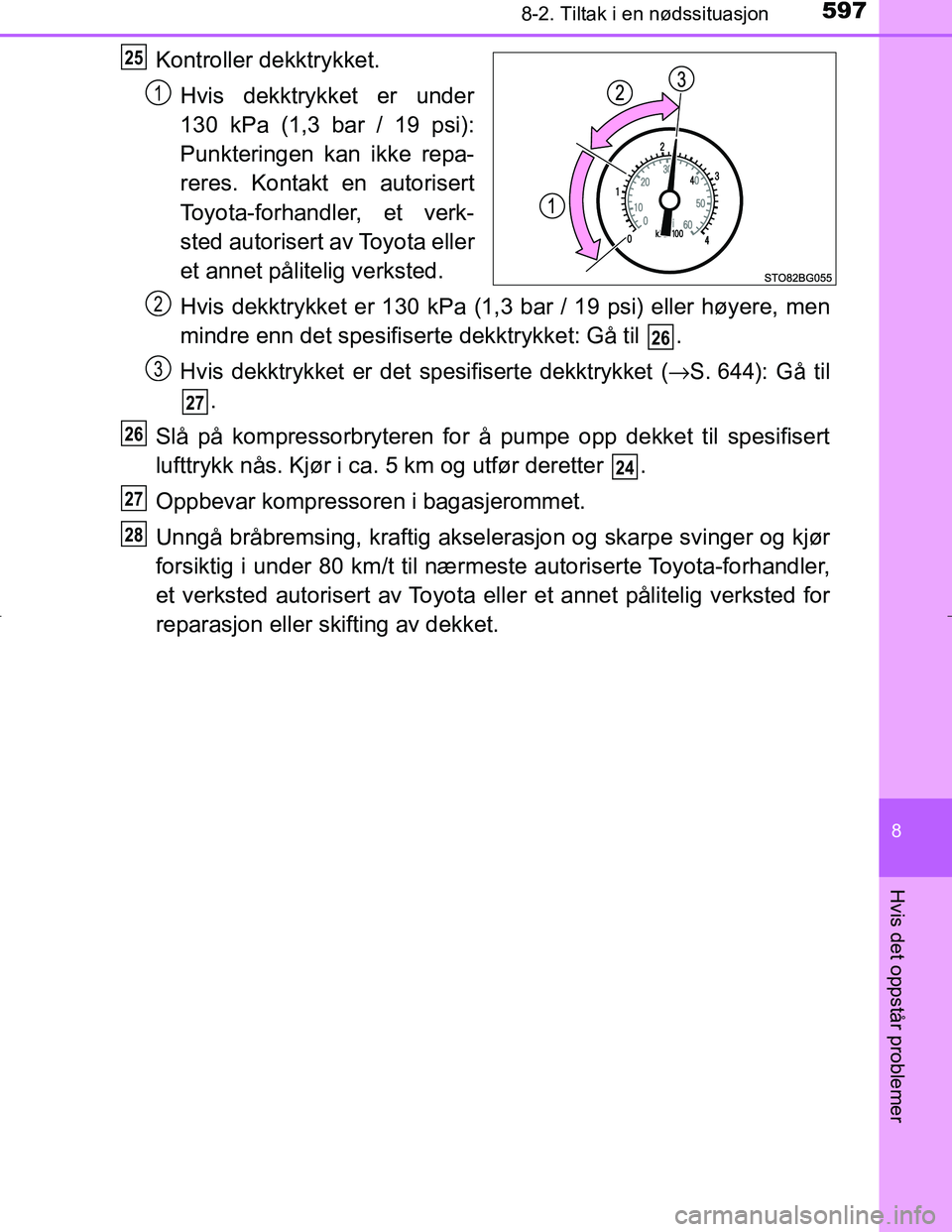

Kontroller dekktrykket.Hvis dekktrykket er under
130 kPa (1,3 bar / 19 psi):
Punkteringen kan ikke repa-
reres. Kontakt en autorisert
Toyota-forhandler, et verk-
sted autorisert av Toyota eller
et annet pålitelig verksted.
Hvis dekktrykket er 1 30 kPa (1,3 bar / 19 psi) eller høyere, men
mindre enn det spesifiserte dekktrykket: Gå til .
Hvis dekktrykket er det sp esifiserte dekktrykket (→S. 644): Gå til
.
Slå på kompressorbryteren for å pumpe opp dekket til spesifisert
lufttrykk nås. Kjør i ca. 5 km og utfør deretter .
Oppbevar kompressoren i bagasjerommet.
Unngå bråbremsing, kraftig akselerasjon og skarpe svinger og kjør
forsiktig i under 80 km/t til nærm este autoriserte Toyota-forhandler,
et verksted autorisert av Toyota elle r et annet pålitelig verksted for
reparasjon eller skifting av dekket.
25
1
2
26
3
27
26
24
27
28
OM10538NO.book Page 597 Tuesday, February 28, 2017 5:33 PM

5988-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
nHvis dekket pumpes opp til mer enn det spesifiserte dekktrykket
Kontroller at dekktrykkindikatoren viser spesifisert lufttrykk.
Hvis lufttrykket er under det spesifiserte trykket, må du slå på kompressor-
bryteren igjen og gjenta pumpeprosedyren til spesifisert lufttrykk nås.
n Ventilen på et hjul som er reparert
Når et dekk er reparert med nødreparasjonssettet for punktert dekk, må ven-
tilen skiftes ut.
n Etter at et dekk er reparert med nødreparasjonssett for punktert dekk
l Dekktrykksensoren bør skiftes.
l Det kan hende at varsellampen for dekktrykk tennes/blinker selv om dekk-
trykket er på anbefalt nivå.
n Merknad til kontroll av nødreparasjonssett for punktert dekk
Kontroller utløpsdatoen på tetningsmiddelet en gang i blant.
Utløpsdatoen er angitt på flasken. Bruk ikke tetningsmiddelet dersom utløps-
datoen er passert. Gjør du det, kan det hende at reparasjoner utført med
nødreparasjonssettet for punktert dekk ikke fungerer som de skal.Trykk på knappen for å slippe ut litt luft.
1
2
OM10538NO.book Page 598 Tuesday, February 28, 2017 5:33 PM

5998-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
8
Hvis det oppstår problemer

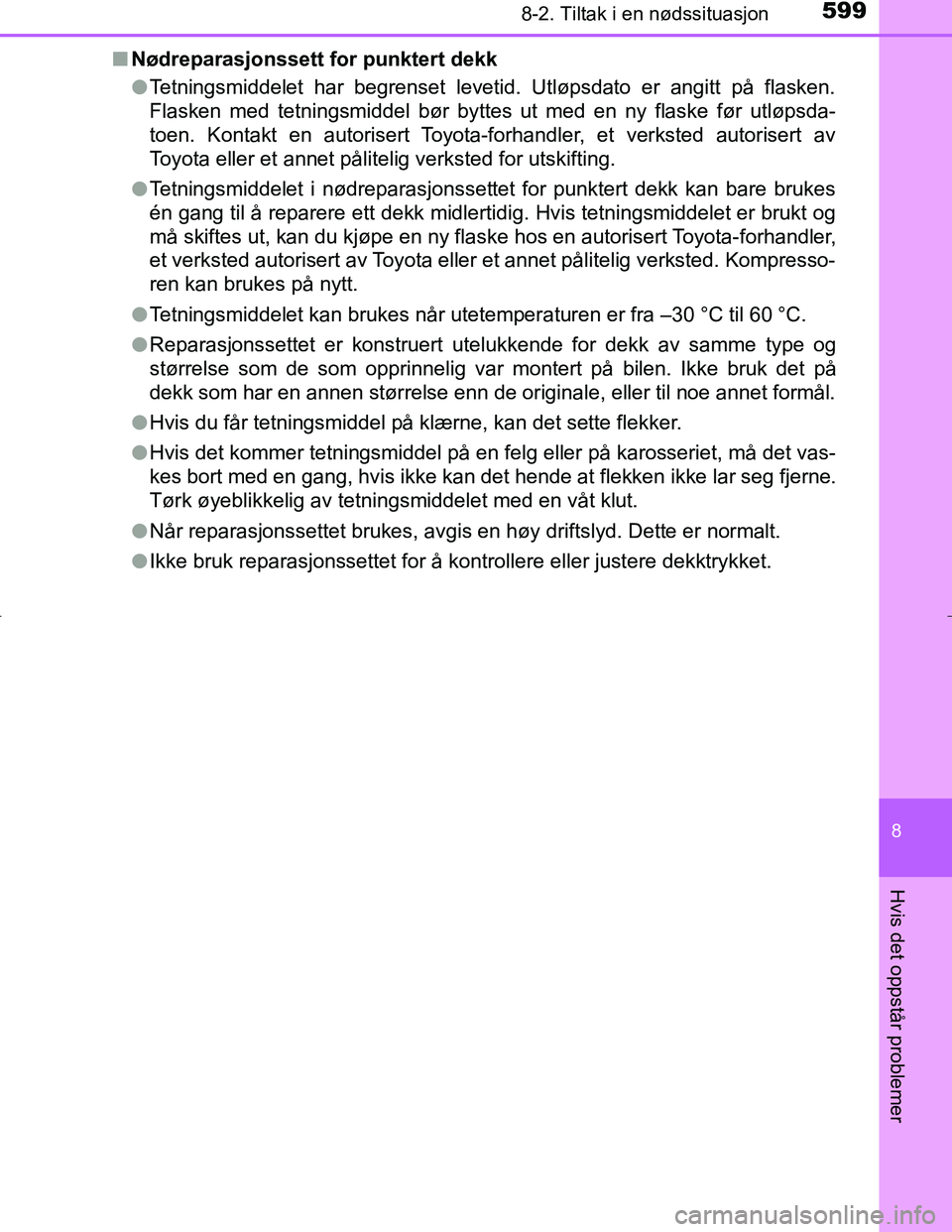

nNødreparasjonssett fo r punktert dekk
l Tetningsmiddelet har begrenset levetid. Utløpsdato er angitt på flasken.
Flasken med tetningsmiddel bør byttes ut med en ny flaske før utlø\
psda-
toen. Kontakt en autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted for utskifting.
l Tetningsmiddelet i nødreparasjonssettet for punktert dekk kan bare brukes
én gang til å reparere ett dekk midlertidig. Hvis tetningsmiddelet er brukt og
må skiftes ut, kan du kjøpe en ny flaske hos en autorisert Toyota-forhandler,
et verksted autorisert av Toyota eller et annet pålitelig verksted. Kompresso-
ren kan brukes på nytt.
l Tetningsmiddelet kan brukes når utetemperaturen er fra –30 °C til 60 °C.
l Reparasjonssettet er konstruert utelukkende for dekk av samme type og
størrelse som de som opprinnelig var montert på bilen. Ikke bruk det på
dekk som har en annen størrelse enn de originale, eller til noe annet formål.
l Hvis du får tetningsmiddel på klærne, kan det sette flekker.
l Hvis det kommer tetningsmiddel på en felg eller på karosseriet, må det vas-
kes bort med en gang, hvis ikke kan det hende at flekken ikke lar seg fjerne.
Tørk øyeblikkelig av tetningsmiddelet med en våt klut.
l Når reparasjonssettet brukes, avgis en høy driftslyd. Dette er normalt.
l Ikke bruk reparasjonssettet for å kontrollere eller justere dekktrykket.
