TOYOTA C_HR HYBRID 2017 Manual del propietario (in Spanish)

231
4
4-2. Procedimientos de conducción
Conducción
C-HR_HV_OM_Europe_OM10541S

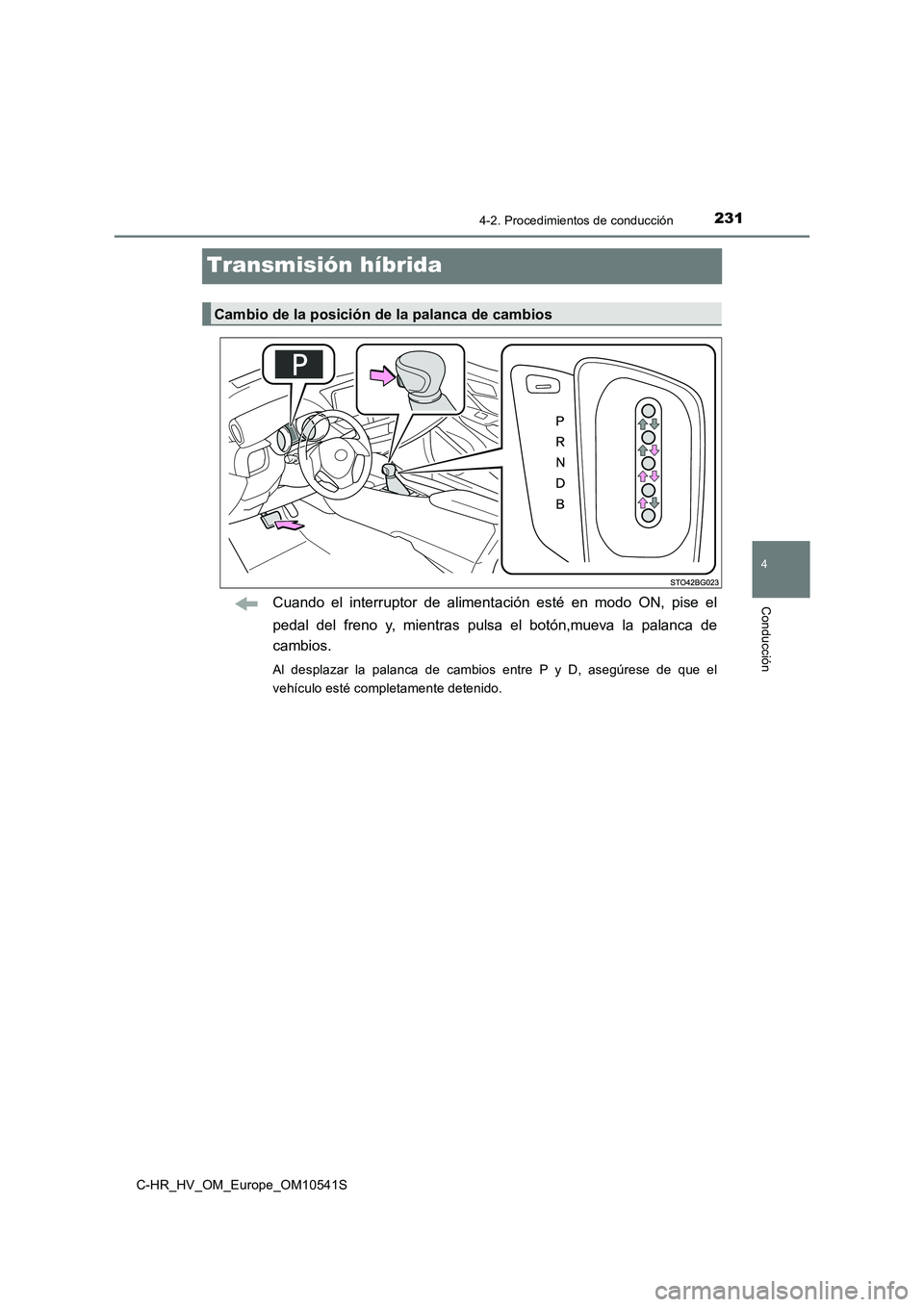

Transmisión híbrida
Cuando el interruptor de alimentación esté en modo ON, pise el
pedal del freno y, mientras pulsa el botón,mueva la palanca de
cambios.
Al desplazar la palanca de cambios entre P y D, asegúrese de que el
vehículo esté completamente detenido.
Cambio de la posición de la palanca de cambios

2324-2. Procedimientos de conducción
C-HR_HV_OM_Europe_OM10541S

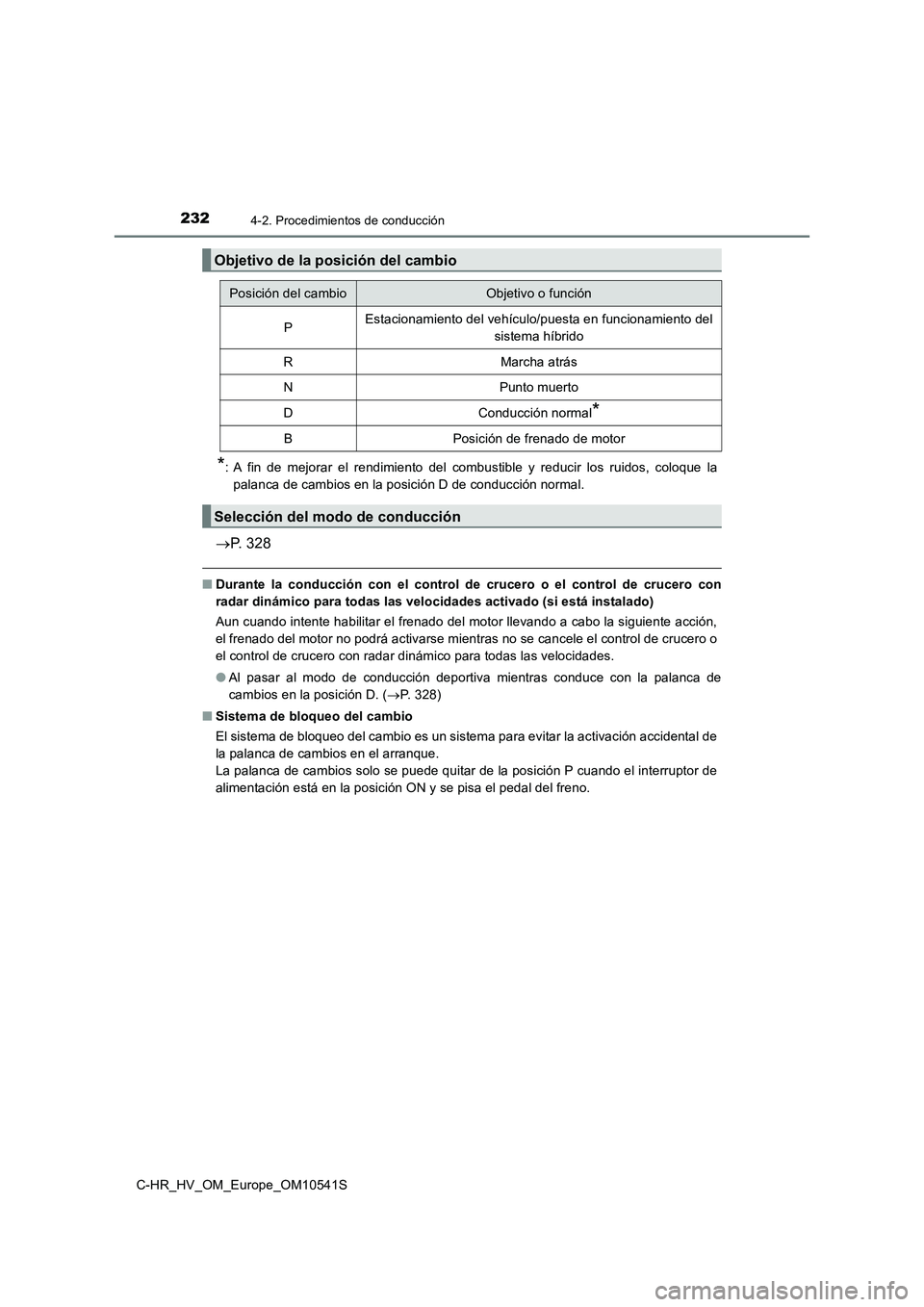

*: A fin de mejorar el rendimiento del combustible y reducir los ruidos, coloque la
palanca de cambios en la posición D de conducción normal.
 P. 328
■Durante la conducción con el control de crucero o el control de crucero con
radar dinámico para todas las velocidades activado (si está instalado)
Aun cuando intente habilitar el frenado del motor llevando a cabo la siguiente acción,
el frenado del motor no podrá activarse mientras no se cancele el control de crucero o
el control de crucero con radar dinámico para todas las velocidades.
● Al pasar al modo de conducción deportiva mientras conduce con la palanca de
cambios en la posición D. ( P. 328)
■ Sistema de bloqueo del cambio
El sistema de bloqueo del cambio es un sistema para evitar la activación accidental de
la palanca de cambios en el arranque.
La palanca de cambios solo se puede quitar de la posición P cuando el interruptor de
alimentación está en la posición ON y se pisa el pedal del freno.
Objetivo de la posición del cambio
Posición del cambioObjetivo o función
PEstacionamiento del vehículo/puesta en funcionamiento del
sistema híbrido
RMarcha atrás
NPunto muerto
DConducción normal*
BPosición de frenado de motor
Selección del modo de conducción

2334-2. Procedimientos de conducción
4
Conducción
C-HR_HV_OM_Europe_OM10541S

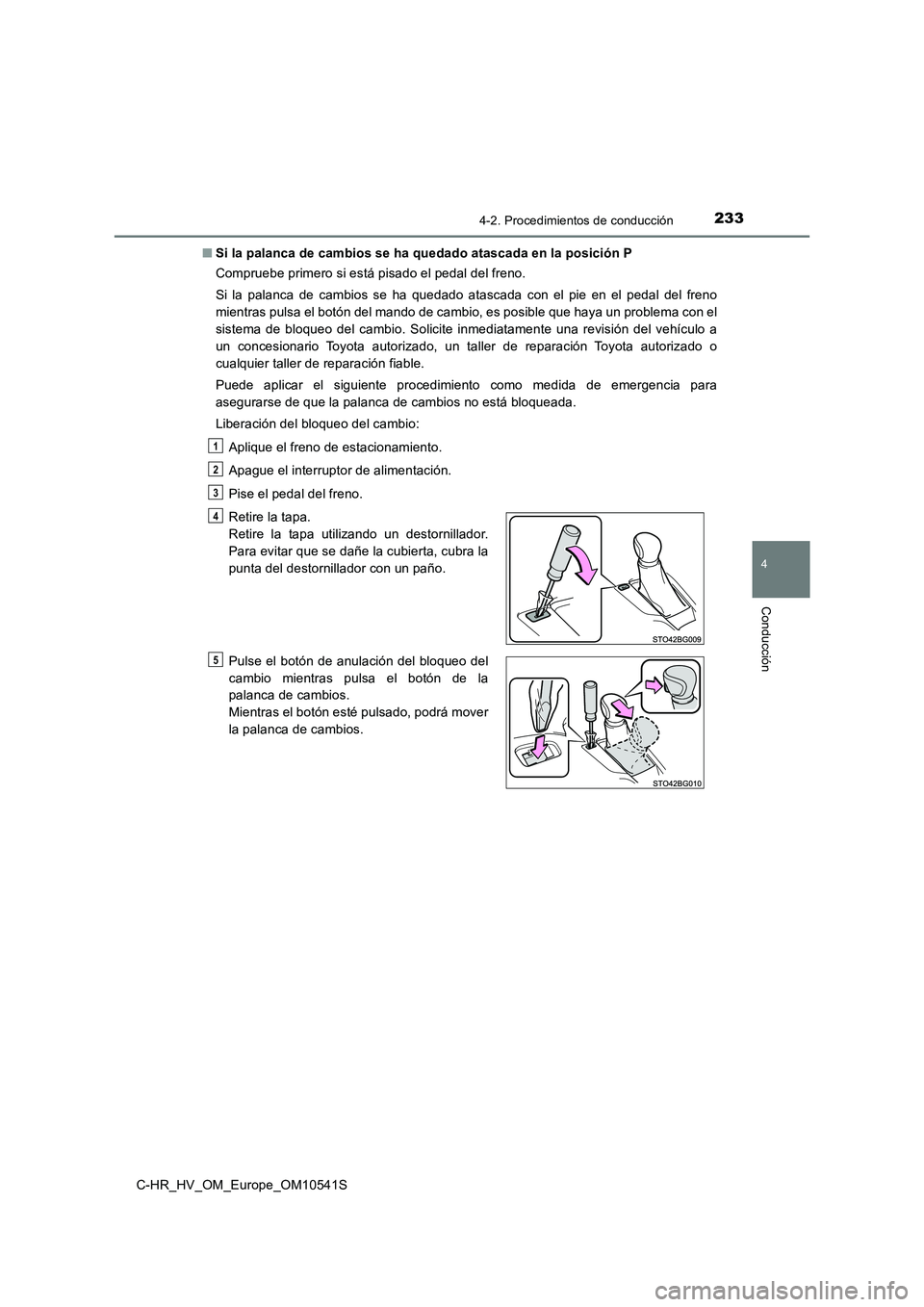

■ Si la palanca de cambios se ha quedado atascada en la posición P
Compruebe primero si está pisado el pedal del freno.
Si la palanca de cambios se ha quedado atascada con el pie en el pedal del freno
mientras pulsa el botón del mando de cambio, es posible que haya un problema con el
sistema de bloqueo del cambio. Solicite inmediatamente una revisión del vehículo a
un concesionario Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller de reparación fiable.
Puede aplicar el siguiente procedimiento como medida de emergencia para
asegurarse de que la palanca de cambios no está bloqueada.
Liberación del bloqueo del cambio:
Aplique el freno de estacionamiento.
Apague el interruptor de alimentación.
Pise el pedal del freno.
Retire la tapa.
Retire la tapa utilizando un destornillador.
Para evitar que se dañe la cubierta, cubra la
punta del destornillador con un paño.
Pulse el botón de anulación del bloqueo del
cambio mientras pulsa el botón de la
palanca de cambios.
Mientras el botón esté pulsado, podrá mover
la palanca de cambios.
1
2
3
4
5

2344-2. Procedimientos de conducción
C-HR_HV_OM_Europe_OM10541S

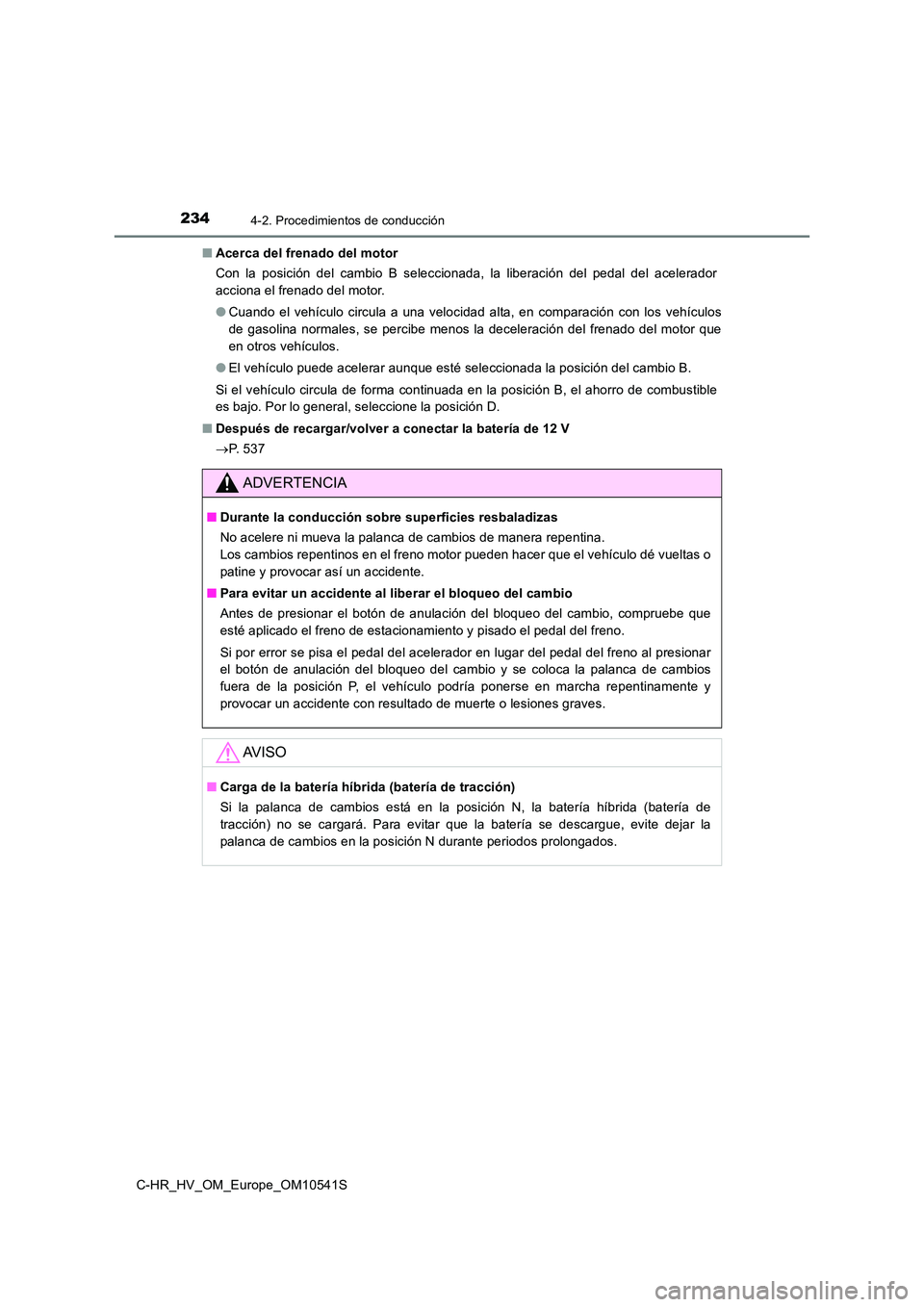

■ Acerca del frenado del motor
Con la posición del cambio B seleccionada, la liberación del pedal del acelerador
acciona el frenado del motor.
● Cuando el vehículo circula a una velocidad alta, en comparación con los vehículos
de gasolina normales, se percibe menos la deceleración del frenado del motor que
en otros vehículos.
● El vehículo puede acelerar aunque esté seleccionada la posición del cambio B.
Si el vehículo circula de forma continuada en la posición B, el ahorro de combustible
es bajo. Por lo general, seleccione la posición D.
■ Después de recargar/volver a conectar la batería de 12 V
 P. 5 3 7
ADVERTENCIA
■Durante la conducción sobre superficies resbaladizas
No acelere ni mueva la palanca de cambios de manera repentina.
Los cambios repentinos en el freno motor pueden hacer que el vehículo dé vueltas o
patine y provocar así un accidente.
■ Para evitar un accidente al liberar el bloqueo del cambio
Antes de presionar el botón de anulación del bloqueo del cambio, compruebe que
esté aplicado el freno de estacionamiento y pisado el pedal del freno.
Si por error se pisa el pedal del acelerador en lugar del pedal del freno al presionar
el botón de anulación del bloqueo del cambio y se coloca la palanca de cambios
fuera de la posición P, el vehículo podría ponerse en marcha repentinamente y
provocar un accidente con resultado de muerte o lesiones graves.
AV I S O
■ Carga de la batería híbrida (batería de tracción)
Si la palanca de cambios está en la posición N, la batería híbrida (batería de
tracción) no se cargará. Para evitar que la batería se descargue, evite dejar la
palanca de cambios en la posición N durante periodos prolongados.

235
4
4-2. Procedimientos de conducción
Conducción
C-HR_HV_OM_Europe_OM10541S

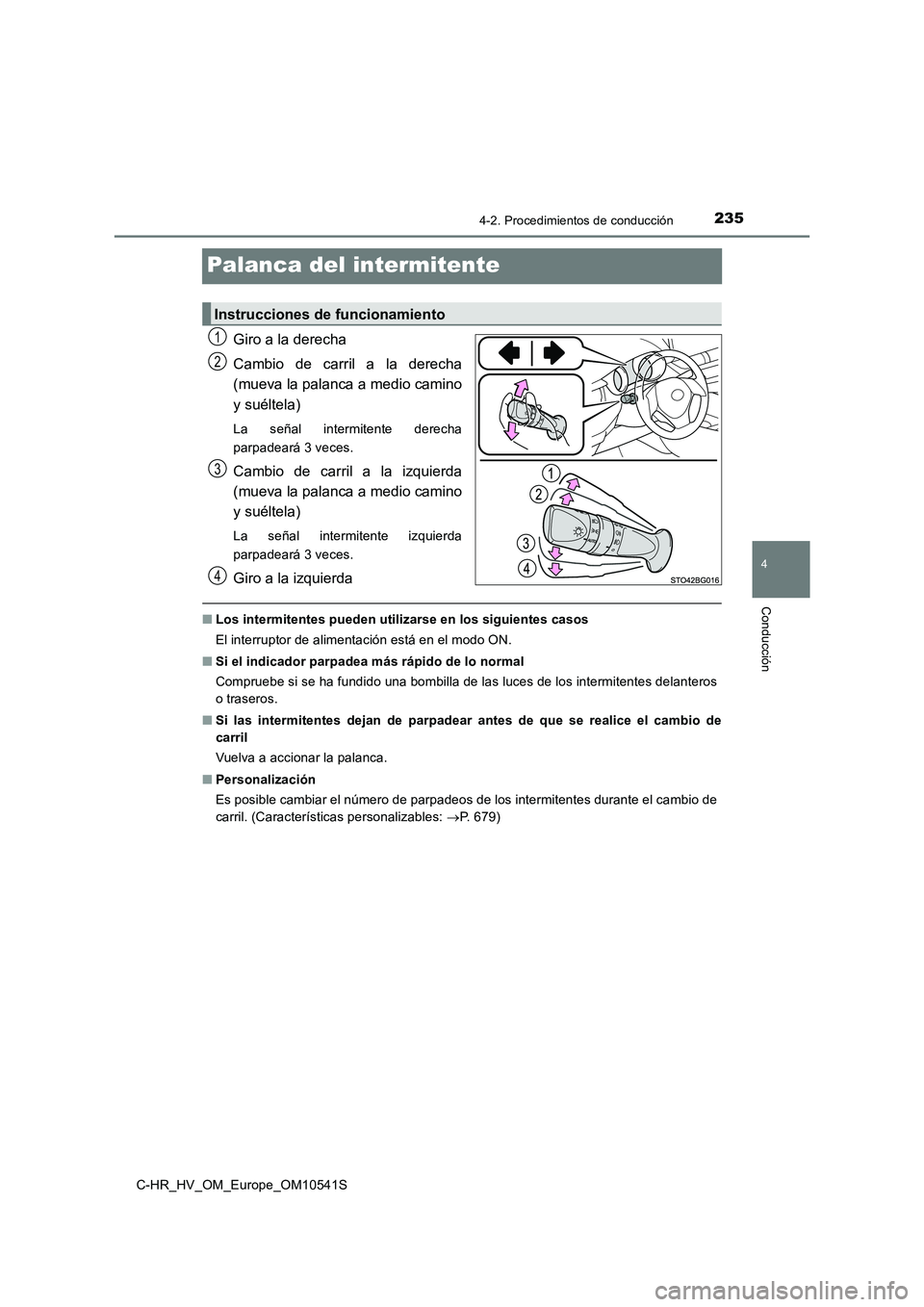

Palanca del intermitente
Giro a la derecha
Cambio de carril a la derecha
(mueva la palanca a medio camino
y suéltela)
La señal intermitente derecha
parpadeará 3 veces.
Cambio de carril a la izquierda
(mueva la palanca a medio camino
y suéltela)
La señal intermitente izquierda
parpadeará 3 veces.
Giro a la izquierda
■ Los intermitentes pueden utilizarse en los siguientes casos
El interruptor de alimentación está en el modo ON.
■ Si el indicador parpadea más rápido de lo normal
Compruebe si se ha fundido una bombilla de las luces de los intermitentes delanteros
o traseros.
■ Si las intermitentes dejan de parpadear antes de que se realice el cambio de
carril
Vuelva a accionar la palanca.
■ Personalización
Es posible cambiar el número de parpadeos de los intermitentes durante el cambio de
carril. (Características personalizables: P. 679)
Instrucciones de funcionamiento
1
2
3
4

2364-2. Procedimientos de conducción
C-HR_HV_OM_Europe_OM10541S

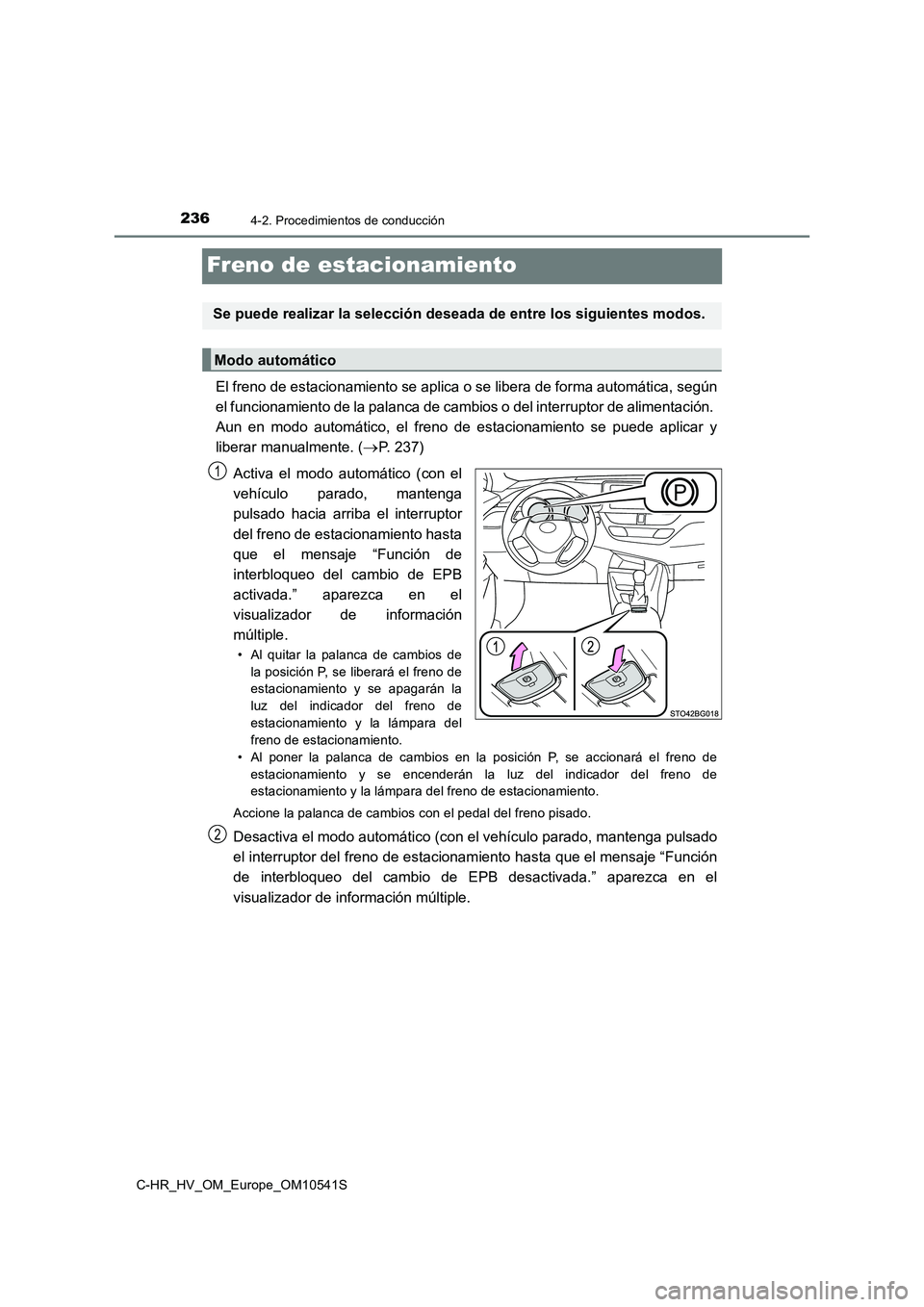

Freno de estacionamiento
El freno de estacionamiento se aplica o se libera de forma automática, según
el funcionamiento de la palanca de cambios o del interruptor de alimentación.
Aun en modo automático, el freno de estacionamiento se puede aplicar y
liberar manualmente. (P. 237)
Activa el modo automático (con el
vehículo parado, mantenga
pulsado hacia arriba el interruptor
del freno de estacionamiento hasta
que el mensaje “Función de
interbloqueo del cambio de EPB
activada.” aparezca en el
visualizador de información
múltiple.
• Al quitar la palanca de cambios de
la posición P, se liberará el freno de
estacionamiento y se apagarán la
luz del indicador del freno de
estacionamiento y la lámpara del
freno de estacionamiento.
• Al poner la palanca de cambios en la posición P, se accionará el freno de
estacionamiento y se encenderán la luz del indicador del freno de
estacionamiento y la lámpara del freno de estacionamiento.
Accione la palanca de cambios con el pedal del freno pisado.
Desactiva el modo automático (con el vehículo parado, mantenga pulsado
el interruptor del freno de estacionam iento hasta que el mensaje “Función
de interbloqueo del cambio de EPB desactivada.” aparezca en el
visualizador de información múltiple.
Se puede realizar la selección deseada de entre los siguientes modos.
Modo automático
1
2

2374-2. Procedimientos de conducción
4
Conducción
C-HR_HV_OM_Europe_OM10541S

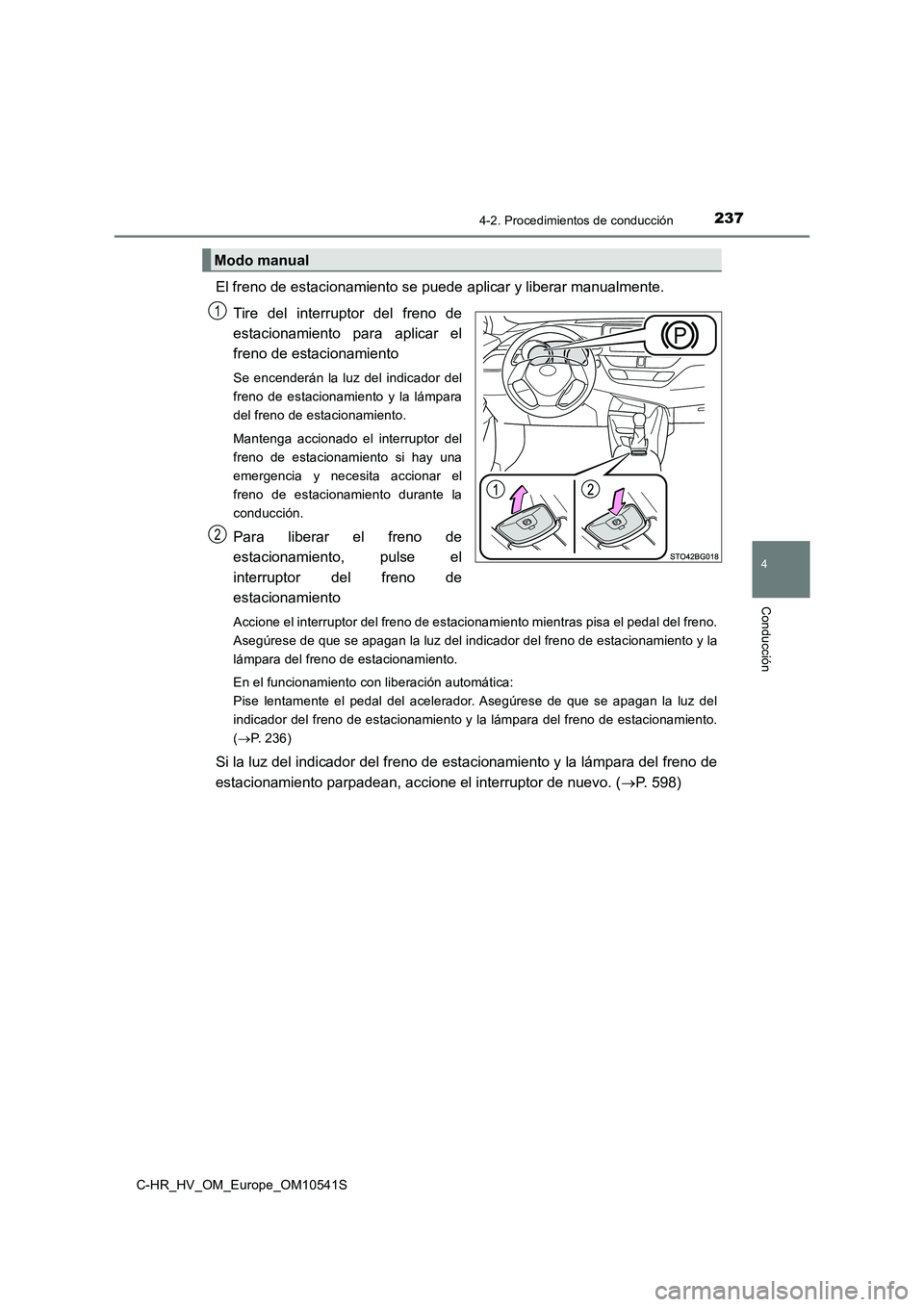

El freno de estacionamiento se puede aplicar y liberar manualmente.
Tire del interruptor del freno de
estacionamiento para aplicar el
freno de estacionamiento
Se encenderán la luz del indicador del
freno de estacionamiento y la lámpara
del freno de estacionamiento.
Mantenga accionado el interruptor del
freno de estacionamiento si hay una
emergencia y necesita accionar el
freno de estacionamiento durante la
conducción.
Para liberar el freno de
estacionamiento, pulse el
interruptor del freno de
estacionamiento
Accione el interruptor del freno de estacionamiento mientras pisa el pedal del freno.
Asegúrese de que se apagan la luz del indicador del freno de estacionamiento y la
lámpara del freno de estacionamiento.
En el funcionamiento con liberación automática:
Pise lentamente el pedal del acelerador. Asegúrese de que se apagan la luz del
indicador del freno de estacionamiento y la lámpara del freno de estacionamiento.
( P. 236)
Si la luz del indicador del freno de estacionamiento y la lámpara del freno de
estacionamiento parpadean, accione el interruptor de nuevo. ( P. 598)
Modo manual
1
2

2384-2. Procedimientos de conducción
C-HR_HV_OM_Europe_OM10541S

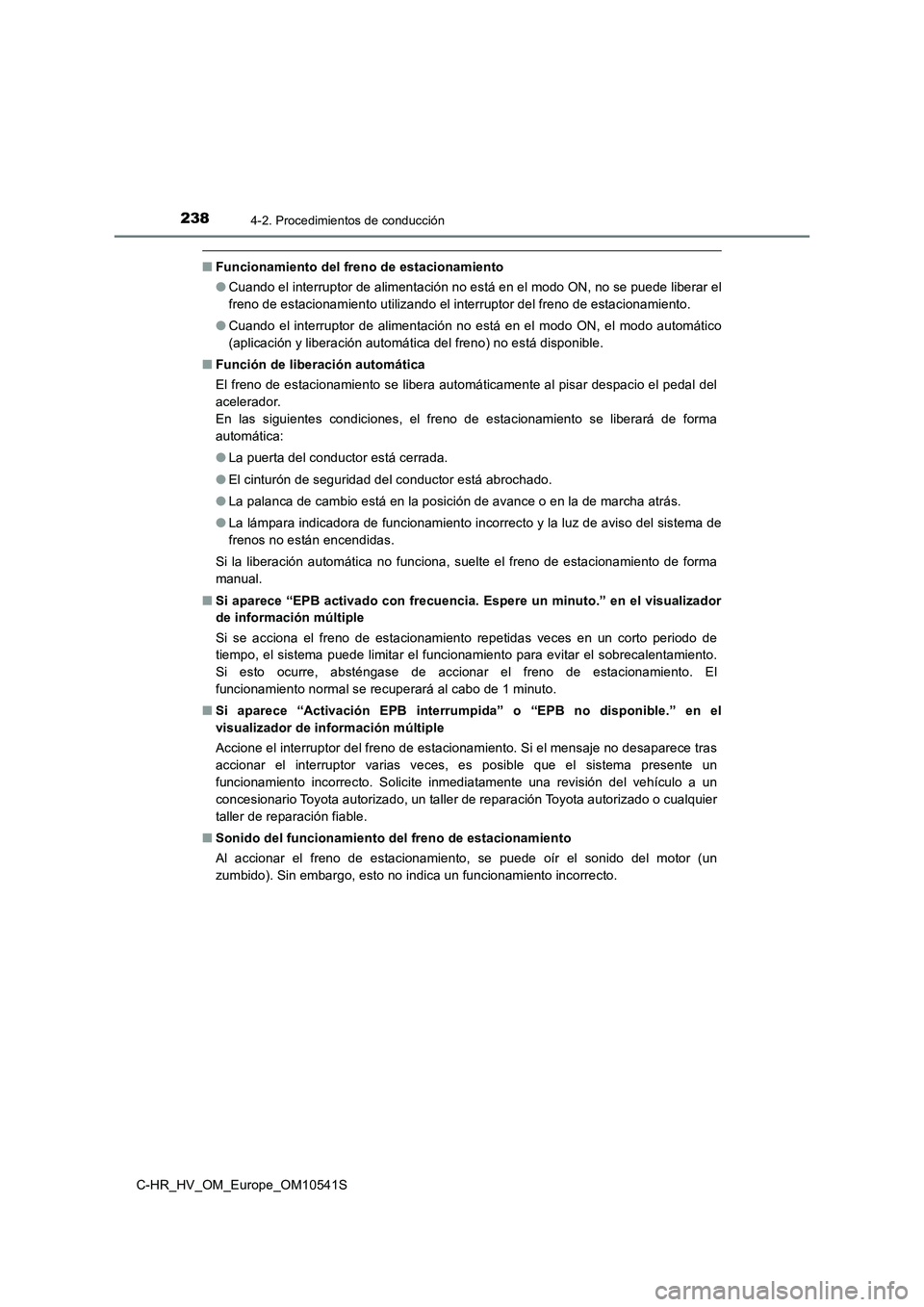

■Funcionamiento del freno de estacionamiento
● Cuando el interruptor de alimentación no está en el modo ON, no se puede liberar el
freno de estacionamiento utilizando el interruptor del freno de estacionamiento.
● Cuando el interruptor de alimentación no está en el modo ON, el modo automático
(aplicación y liberación automática del freno) no está disponible.
■ Función de liberación automática
El freno de estacionamiento se libera automáticamente al pisar despacio el pedal del
acelerador.
En las siguientes condiciones, el freno de estacionamiento se liberará de forma
automática:
● La puerta del conductor está cerrada.
● El cinturón de seguridad del conductor está abrochado.
● La palanca de cambio está en la posición de avance o en la de marcha atrás.
● La lámpara indicadora de funcionamiento incorrecto y la luz de aviso del sistema de
frenos no están encendidas.
Si la liberación automática no funciona, suelte el freno de estacionamiento de forma
manual.
■ Si aparece “EPB activado con frecuencia. Espere un minuto.” en el visualizador
de información múltiple
Si se acciona el freno de estacionamiento repetidas veces en un corto periodo de
tiempo, el sistema puede limitar el funcionamiento para evitar el sobrecalentamiento.
Si esto ocurre, absténgase de accionar el freno de estacionamiento. El
funcionamiento normal se recuperará al cabo de 1 minuto.
■ Si aparece “Activación EPB interrumpida” o “EPB no disponible.” en el
visualizador de información múltiple
Accione el interruptor del freno de estacionamiento. Si el mensaje no desaparece tras
accionar el interruptor varias veces, es posible que el sistema presente un
funcionamiento incorrecto. Solicite inmediatamente una revisión del vehículo a un
concesionario Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller de reparación fiable.
■ Sonido del funcionamiento del freno de estacionamiento
Al accionar el freno de estacionamiento, se puede oír el sonido del motor (un
zumbido). Sin embargo, esto no indica un funcionamiento incorrecto.

2394-2. Procedimientos de conducción
4
Conducción
C-HR_HV_OM_Europe_OM10541S

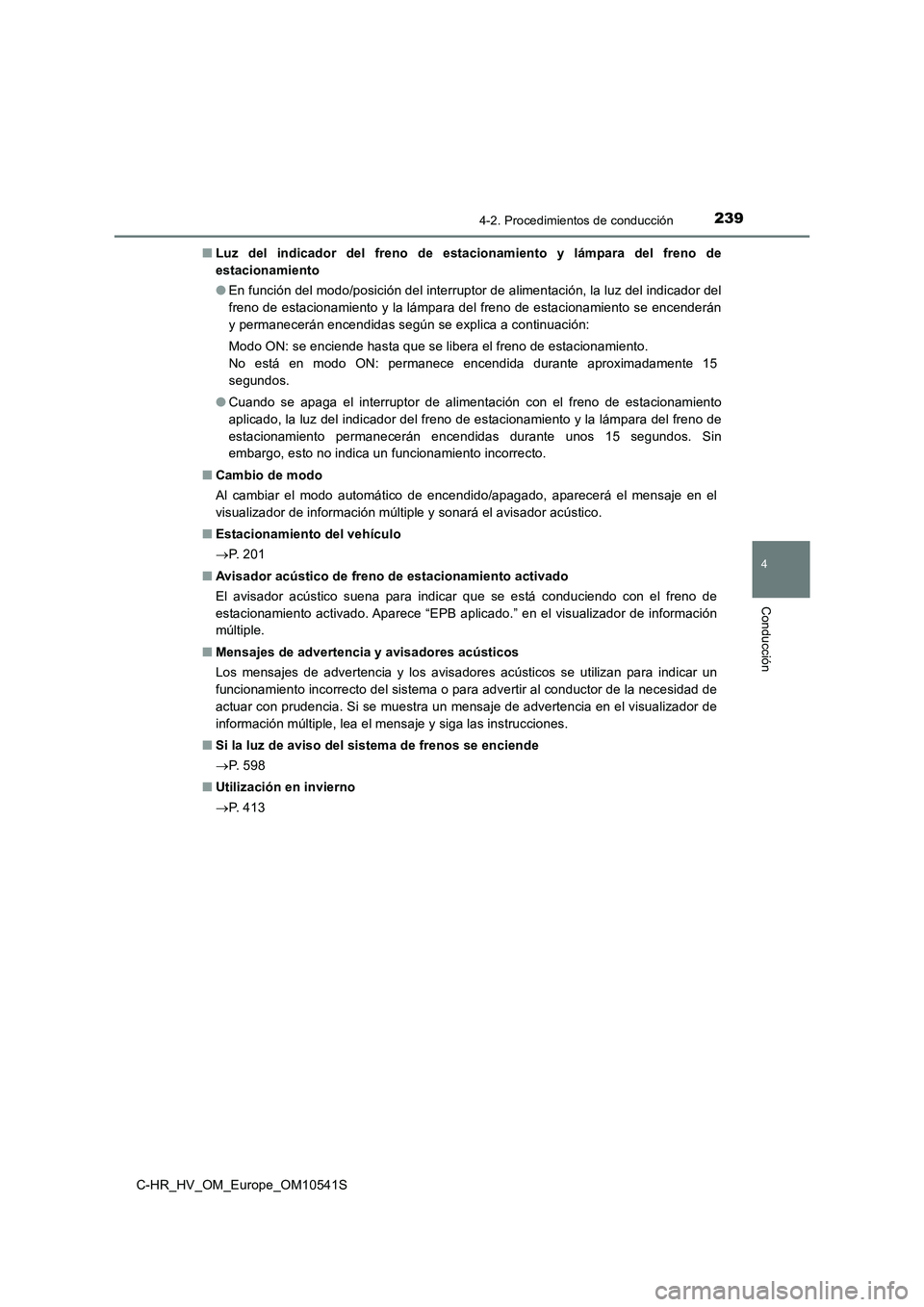

■ Luz del indicador del freno de estacionamiento y lámpara del freno de
estacionamiento
● En función del modo/posición del interruptor de alimentación, la luz del indicador del
freno de estacionamiento y la lámpara del freno de estacionamiento se encenderán
y permanecerán encendidas según se explica a continuación:
Modo ON: se enciende hasta que se libera el freno de estacionamiento.
No está en modo ON: permanece encendida durante aproximadamente 15
segundos.
● Cuando se apaga el interruptor de alimentación con el freno de estacionamiento
aplicado, la luz del indicador del freno de estacionamiento y la lámpara del freno de
estacionamiento permanecerán encendidas durante unos 15 segundos. Sin
embargo, esto no indica un funcionamiento incorrecto.
■ Cambio de modo
Al cambiar el modo automático de encendido/apagado, aparecerá el mensaje en el
visualizador de información múltiple y sonará el avisador acústico.
■ Estacionamiento del vehículo
 P. 2 0 1
■ Avisador acústico de freno de estacionamiento activado
El avisador acústico suena para indicar que se está conduciendo con el freno de
estacionamiento activado. Aparece “EPB aplicado.” en el visualizador de información
múltiple.
■ Mensajes de advertencia y avisadores acústicos
Los mensajes de advertencia y los avisadores acústicos se utilizan para indicar un
funcionamiento incorrecto del sistema o para advertir al conductor de la necesidad de
actuar con prudencia. Si se muestra un mensaje de advertencia en el visualizador de
información múltiple, lea el mensaje y siga las instrucciones.
■ Si la luz de aviso del sistema de frenos se enciende
 P. 5 9 8
■ Utilización en invierno
 P. 4 1 3

2404-2. Procedimientos de conducción
C-HR_HV_OM_Europe_OM10541S
ADVERTENCIA
■Al estacionar el vehículo
No deje niños solos en el vehículo. El freno de estacionamiento podría liberarse
accidentalmente y ocasionar el peligro de que el vehículo se mueva y se produzca
un accidente que cause lesiones graves o incluso la muerte.
AV I S O
■ Al estacionar el vehículo
Antes de abandonar el vehículo, coloque la palanca de cambios en la posición P,
aplique el freno de estacionamiento y asegúrese de que el vehículo no se mueve.
■ Cuando el funcionamiento del sistema es incorrecto
Detenga el vehículo en un lugar seguro y compruebe los mensajes de advertencia.
■ Cuando el freno de estacionamiento no se desactiva debido a un
funcionamiento incorrecto
Si conduce el vehículo con el freno de estacionamiento aplicado, los componentes
del freno se sobrecalentarán, lo que puede afectar al rendimiento de frenado y
aumentar el desgaste de los frenos. Si esto ocurre, solicite una revisión del vehículo
inmediatamente en un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
