TOYOTA C_HR HYBRID 2017 Manual del propietario (in Spanish)

241
4
4-2. Procedimientos de conducción
Conducción
C-HR_HV_OM_Europe_OM10541S

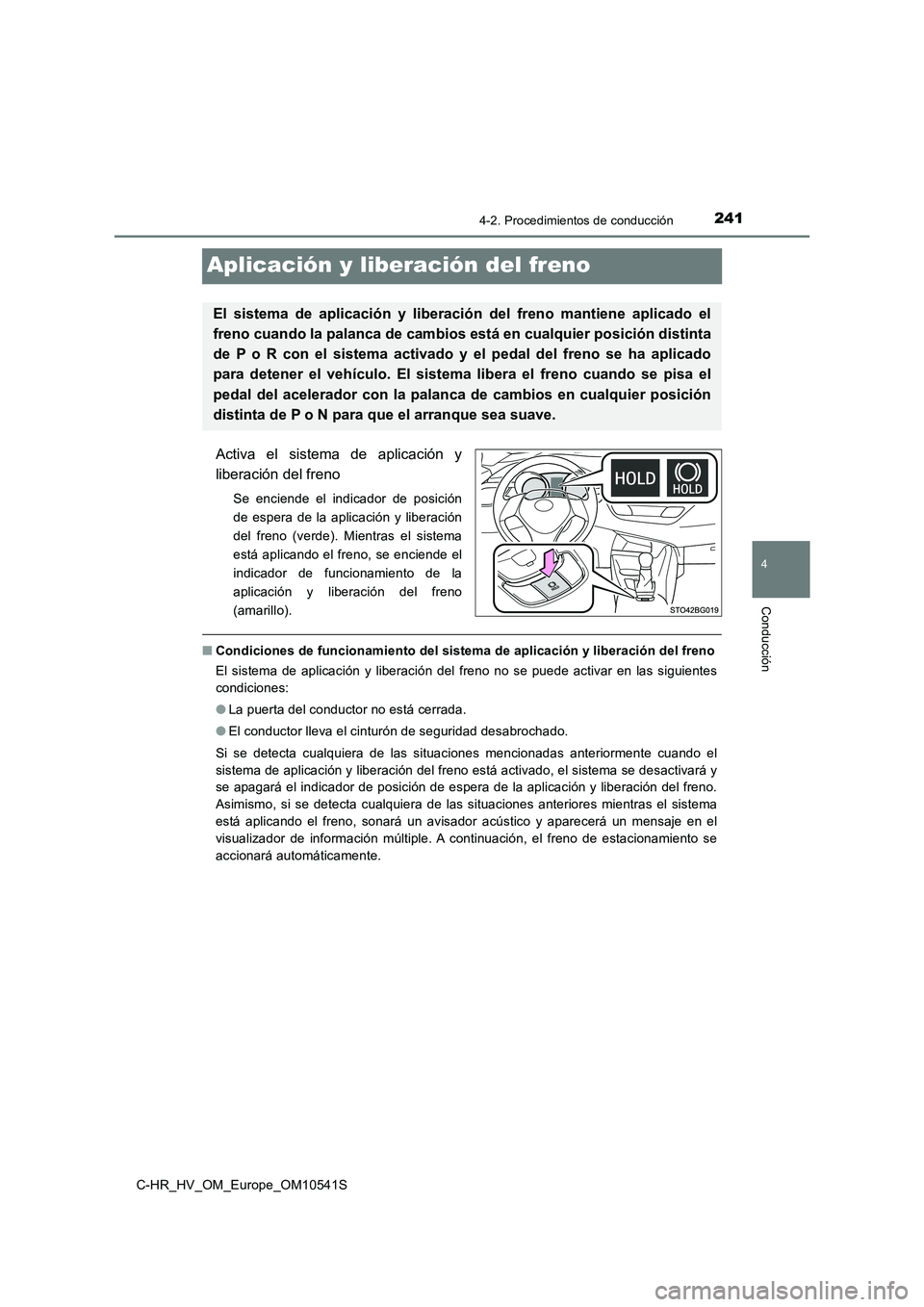

Aplicación y liberación del freno
Activa el sistema de aplicación y
liberación del freno
Se enciende el indicador de posición
de espera de la aplicación y liberación
del freno (verde). Mientras el sistema
está aplicando el freno, se enciende el
indicador de funcionamiento de la
aplicación y liberación del freno
(amarillo).
■ Condiciones de funcionamiento del sistema de aplicación y liberación del freno
El sistema de aplicación y liberación del freno no se puede activar en las siguientes
condiciones:
● La puerta del conductor no está cerrada.
● El conductor lleva el cinturón de seguridad desabrochado.
Si se detecta cualquiera de las situaciones mencionadas anteriormente cuando el
sistema de aplicación y liberación del freno está activado, el sistema se desactivará y
se apagará el indicador de posición de espera de la aplicación y liberación del freno.
Asimismo, si se detecta cualquiera de las situaciones anteriores mientras el sistema
está aplicando el freno, sonará un avisador acústico y aparecerá un mensaje en el
visualizador de información múltiple. A continuación, el freno de estacionamiento se
accionará automáticamente.
El sistema de aplicación y liberación del freno mantiene aplicado el
freno cuando la palanca de cambios está en cualquier posición distinta
de P o R con el sistema activado y el pedal del freno se ha aplicado
para detener el vehículo. El sistema libera el freno cuando se pisa el
pedal del acelerador con la palanca de cambios en cualquier posición
distinta de P o N para que el arranque sea suave.

2424-2. Procedimientos de conducción
C-HR_HV_OM_Europe_OM10541S

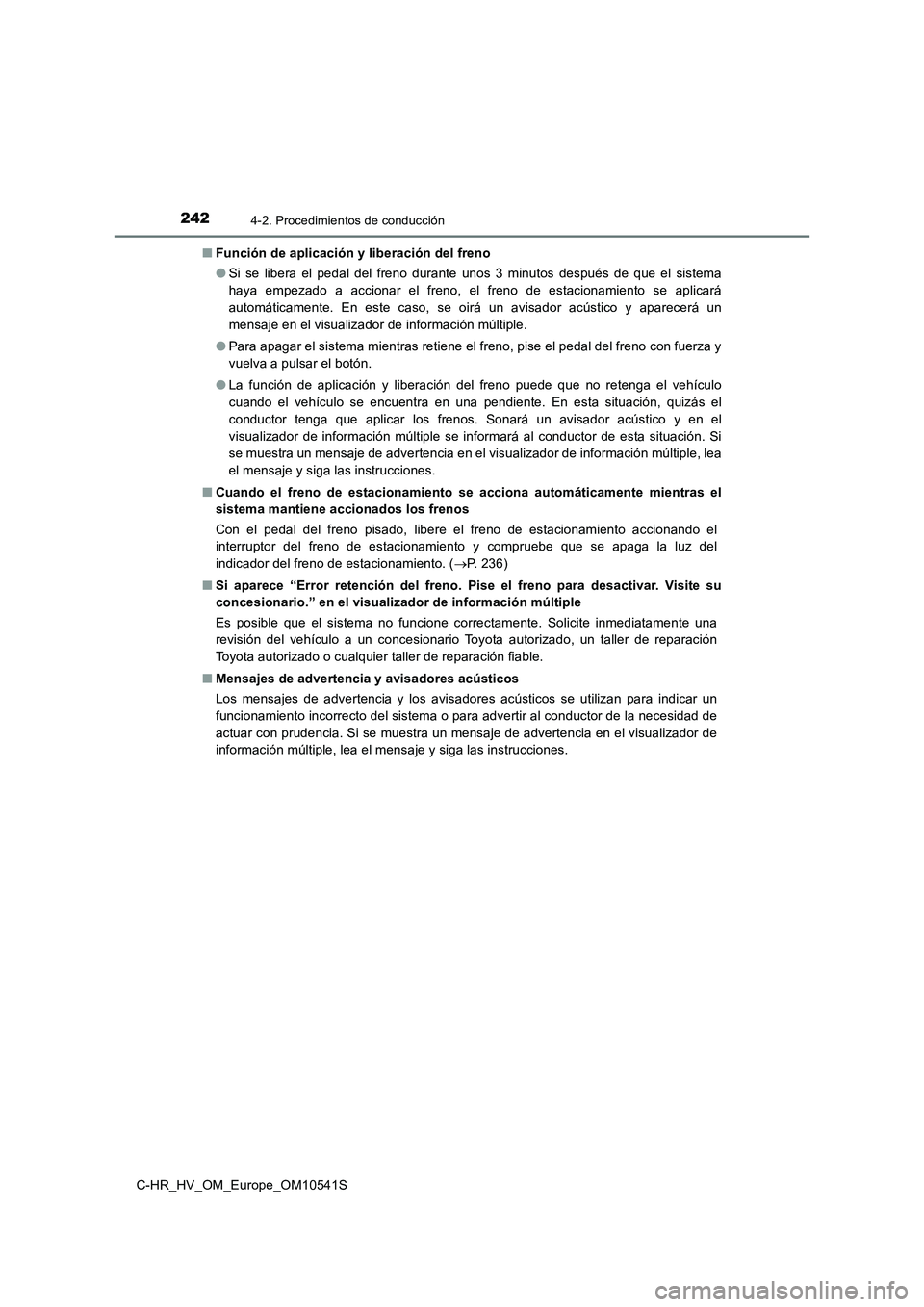

■ Función de aplicación y liberación del freno
● Si se libera el pedal del freno durante unos 3 minutos después de que el sistema
haya empezado a accionar el freno, el freno de estacionamiento se aplicará
automáticamente. En este caso, se oirá un avisador acústico y aparecerá un
mensaje en el visualizador de información múltiple.
● Para apagar el sistema mientras retiene el freno, pise el pedal del freno con fuerza y
vuelva a pulsar el botón.
● La función de aplicación y liberación del freno puede que no retenga el vehículo
cuando el vehículo se encuentra en una pendiente. En esta situación, quizás el
conductor tenga que aplicar los frenos. Sonará un avisador acústico y en el
visualizador de información múltiple se informará al conductor de esta situación. Si
se muestra un mensaje de advertencia en el visualizador de información múltiple, lea
el mensaje y siga las instrucciones.
■ Cuando el freno de estacionamiento se acciona automáticamente mientras el
sistema mantiene accionados los frenos
Con el pedal del freno pisado, libere el freno de estacionamiento accionando el
interruptor del freno de estacionamiento y compruebe que se apaga la luz del
indicador del freno de estacionamiento. ( P. 236)
■ Si aparece “Error retención del freno. Pise el freno para desactivar. Visite su
concesionario.” en el visualizador de información múltiple
Es posible que el sistema no funcione correctamente. Solicite inmediatamente una
revisión del vehículo a un concesionario Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller de reparación fiable.
■ Mensajes de advertencia y avisadores acústicos
Los mensajes de advertencia y los avisadores acústicos se utilizan para indicar un
funcionamiento incorrecto del sistema o para advertir al conductor de la necesidad de
actuar con prudencia. Si se muestra un mensaje de advertencia en el visualizador de
información múltiple, lea el mensaje y siga las instrucciones.

2434-2. Procedimientos de conducción
4
Conducción
C-HR_HV_OM_Europe_OM10541S

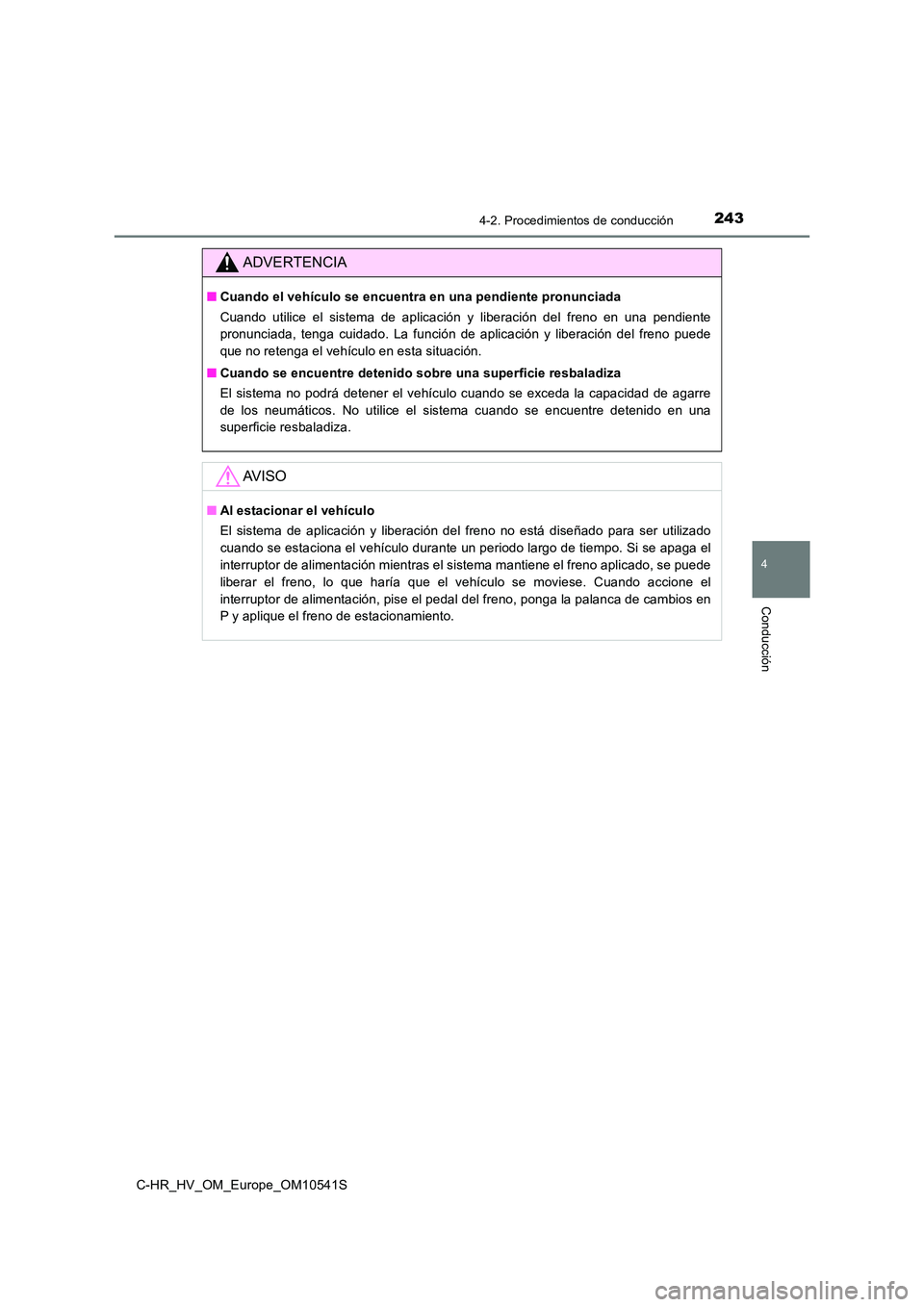

ADVERTENCIA
■Cuando el vehículo se encuentra en una pendiente pronunciada
Cuando utilice el sistema de aplicación y liberación del freno en una pendiente
pronunciada, tenga cuidado. La función de aplicación y liberación del freno puede
que no retenga el vehículo en esta situación.
■ Cuando se encuentre detenido sobre una superficie resbaladiza
El sistema no podrá detener el vehículo cuando se exceda la capacidad de agarre
de los neumáticos. No utilice el sistema cuando se encuentre detenido en una
superficie resbaladiza.
AV I S O
■ Al estacionar el vehículo
El sistema de aplicación y liberación del freno no está diseñado para ser utilizado
cuando se estaciona el vehículo durante un periodo largo de tiempo. Si se apaga el
interruptor de alimentación mientras el sistema mantiene el freno aplicado, se puede
liberar el freno, lo que haría que el vehículo se moviese. Cuando accione el
interruptor de alimentación, pise el pedal del freno, ponga la palanca de cambios en
P y aplique el freno de estacionamiento.

2444-3. Utilización de las luces y los limpiaparabrisas
C-HR_HV_OM_Europe_OM10541S

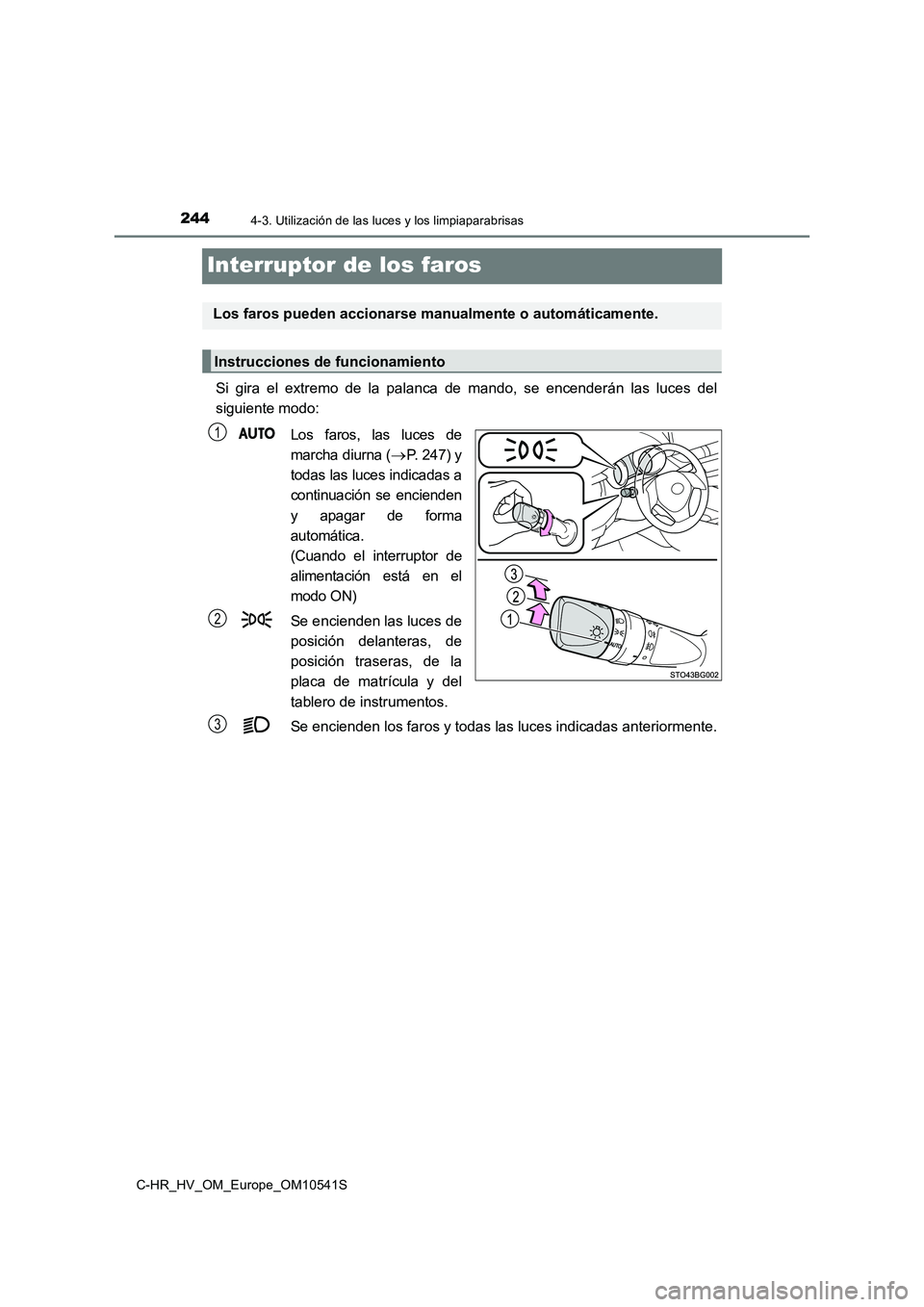

Interruptor de los faros
Si gira el extremo de la palanca de mando, se encenderán las luces del
siguiente modo:
Los faros, las luces de
marcha diurna (P. 247) y
todas las luces indicadas a
continuación se encienden
y apagar de forma
automática.
(Cuando el interruptor de
alimentación está en el
modo ON)
Se encienden las luces de
posición delanteras, de
posición traseras, de la
placa de matrícula y del
tablero de instrumentos.
Se encienden los faros y todas las luces indicadas anteriormente.
Los faros pueden accionarse manualmente o automáticamente.
Instrucciones de funcionamiento
1
2
3

2454-3. Utilización de las luces y los limpiaparabrisas
4
Conducción
C-HR_HV_OM_Europe_OM10541S

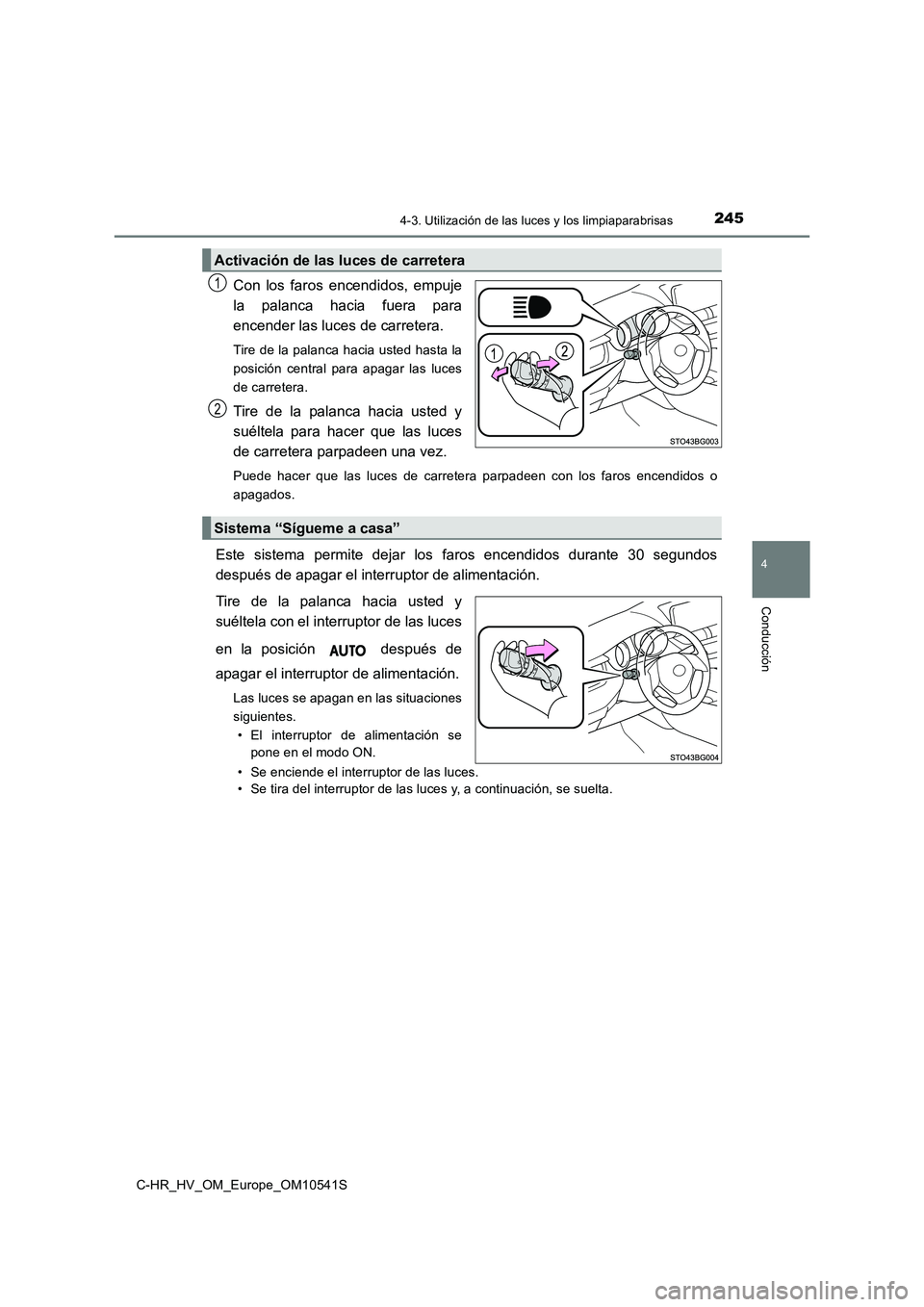

Con los faros encendidos, empuje
la palanca hacia fuera para
encender las luces de carretera.
Tire de la palanca hacia usted hasta la
posición central para apagar las luces
de carretera.
Tire de la palanca hacia usted y
suéltela para hacer que las luces
de carretera parpadeen una vez.
Puede hacer que las luces de carretera parpadeen con los faros encendidos o
apagados.
Este sistema permite dejar los faros encendidos durante 30 segundos
después de apagar el interruptor de alimentación.
Tire de la palanca hacia usted y
suéltela con el interruptor de las luces
en la posición después de
apagar el interruptor de alimentación.
Las luces se apagan en las situaciones
siguientes.
• El interruptor de alimentación se
pone en el modo ON.
• Se enciende el interruptor de las luces.
• Se tira del interruptor de las luces y, a continuación, se suelta.
Activación de las luces de carretera
1
2
Sistema “Sígueme a casa”

2464-3. Utilización de las luces y los limpiaparabrisas
C-HR_HV_OM_Europe_OM10541S

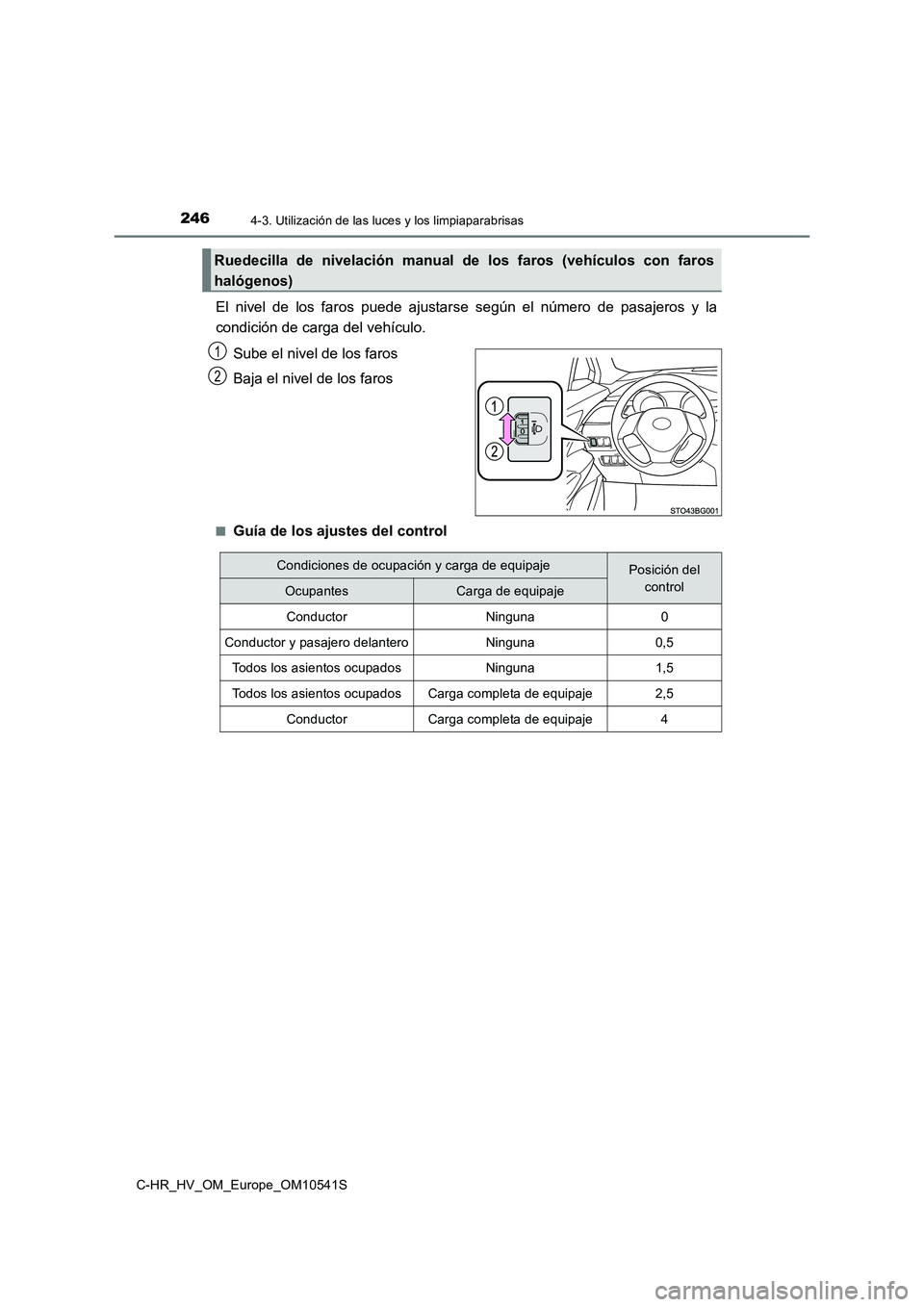

El nivel de los faros puede ajustarse según el número de pasajeros y la
condición de carga del vehículo.
Sube el nivel de los faros
Baja el nivel de los faros
■Guía de los ajustes del control
Ruedecilla de nivelación manual de los faros (vehículos con faros
halógenos)
1
2
Condiciones de ocupación y carga de equipajePosición del
controlOcupantesCarga de equipaje
ConductorNinguna0
Conductor y pasajero delanteroNinguna0,5
Todos los asientos ocupadosNinguna1,5
Todos los asientos ocupadosCarga completa de equipaje2,5
ConductorCarga completa de equipaje4

2474-3. Utilización de las luces y los limpiaparabrisas
4
Conducción
C-HR_HV_OM_Europe_OM10541S

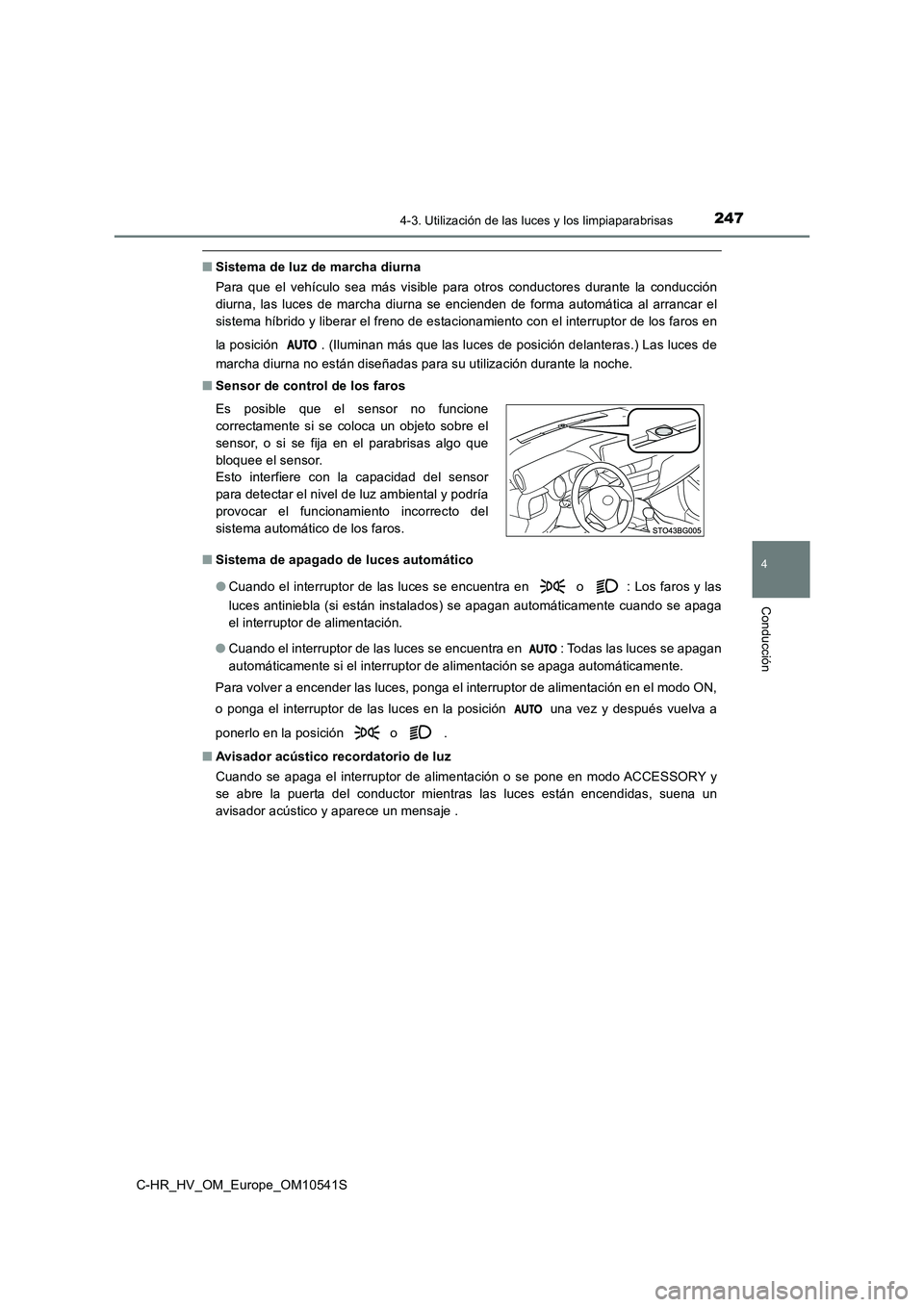

■Sistema de luz de marcha diurna
Para que el vehículo sea más visible para otros conductores durante la conducción
diurna, las luces de marcha diurna se encienden de forma automática al arrancar el
sistema híbrido y liberar el freno de estacionamiento con el interruptor de los faros en
la posición . (Iluminan más que las luces de posición delanteras.) Las luces de
marcha diurna no están diseñadas para su utilización durante la noche.
■ Sensor de control de los faros
■ Sistema de apagado de luces automático
● Cuando el interruptor de las luces se encuentra en o : Los faros y las
luces antiniebla (si están instalados) se apagan automáticamente cuando se apaga
el interruptor de alimentación.
● Cuando el interruptor de las luces se encuentra en : Todas las luces se apagan
automáticamente si el interruptor de alimentación se apaga automáticamente.
Para volver a encender las luces, ponga el interruptor de alimentación en el modo ON,
o ponga el interruptor de las luces en la posición una vez y después vuelva a
ponerlo en la posición o .
■ Avisador acústico recordatorio de luz
Cuando se apaga el interruptor de alimentación o se pone en modo ACCESSORY y
se abre la puerta del conductor mientras las luces están encendidas, suena un
avisador acústico y aparece un mensaje .
Es posible que el sensor no funcione
correctamente si se coloca un objeto sobre el
sensor, o si se fija en el parabrisas algo que
bloquee el sensor.
Esto interfiere con la capacidad del sensor
para detectar el nivel de luz ambiental y podría
provocar el funcionamiento incorrecto del
sistema automático de los faros.

2484-3. Utilización de las luces y los limpiaparabrisas
C-HR_HV_OM_Europe_OM10541S

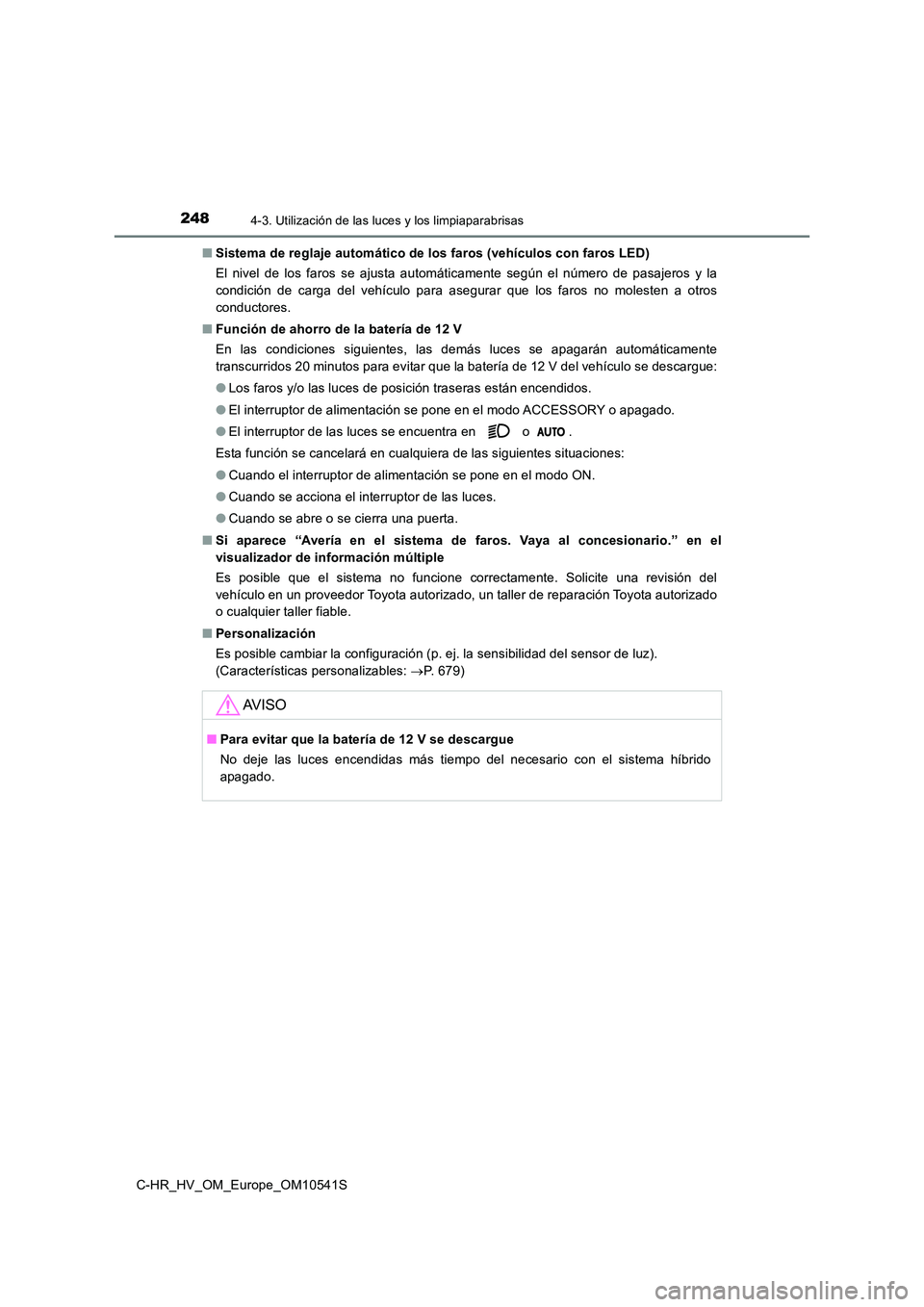

■ Sistema de reglaje automático de los faros (vehículos con faros LED)
El nivel de los faros se ajusta automáticamente según el número de pasajeros y la
condición de carga del vehículo para asegurar que los faros no molesten a otros
conductores.
■ Función de ahorro de la batería de 12 V
En las condiciones siguientes, las demás luces se apagarán automáticamente
transcurridos 20 minutos para evitar que la batería de 12 V del vehículo se descargue:
● Los faros y/o las luces de posición traseras están encendidos.
● El interruptor de alimentación se pone en el modo ACCESSORY o apagado.
● El interruptor de las luces se encuentra en o .
Esta función se cancelará en cualquiera de las siguientes situaciones:
● Cuando el interruptor de alimentación se pone en el modo ON.
● Cuando se acciona el interruptor de las luces.
● Cuando se abre o se cierra una puerta.
■ Si aparece “Avería en el sistema de faros. Vaya al concesionario.” en el
visualizador de información múltiple
Es posible que el sistema no funcione correctamente. Solicite una revisión del
vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado
o cualquier taller fiable.
■ Personalización
Es posible cambiar la configuración (p. ej. la sensibilidad del sensor de luz).
(Características personalizables: P. 679)
AV I S O
■Para evitar que la batería de 12 V se descargue
No deje las luces encendidas más tiempo del necesario con el sistema híbrido
apagado.

249
4
4-3. Utilización de las luces y los limpiaparabrisas
Conducción
C-HR_HV_OM_Europe_OM10541S

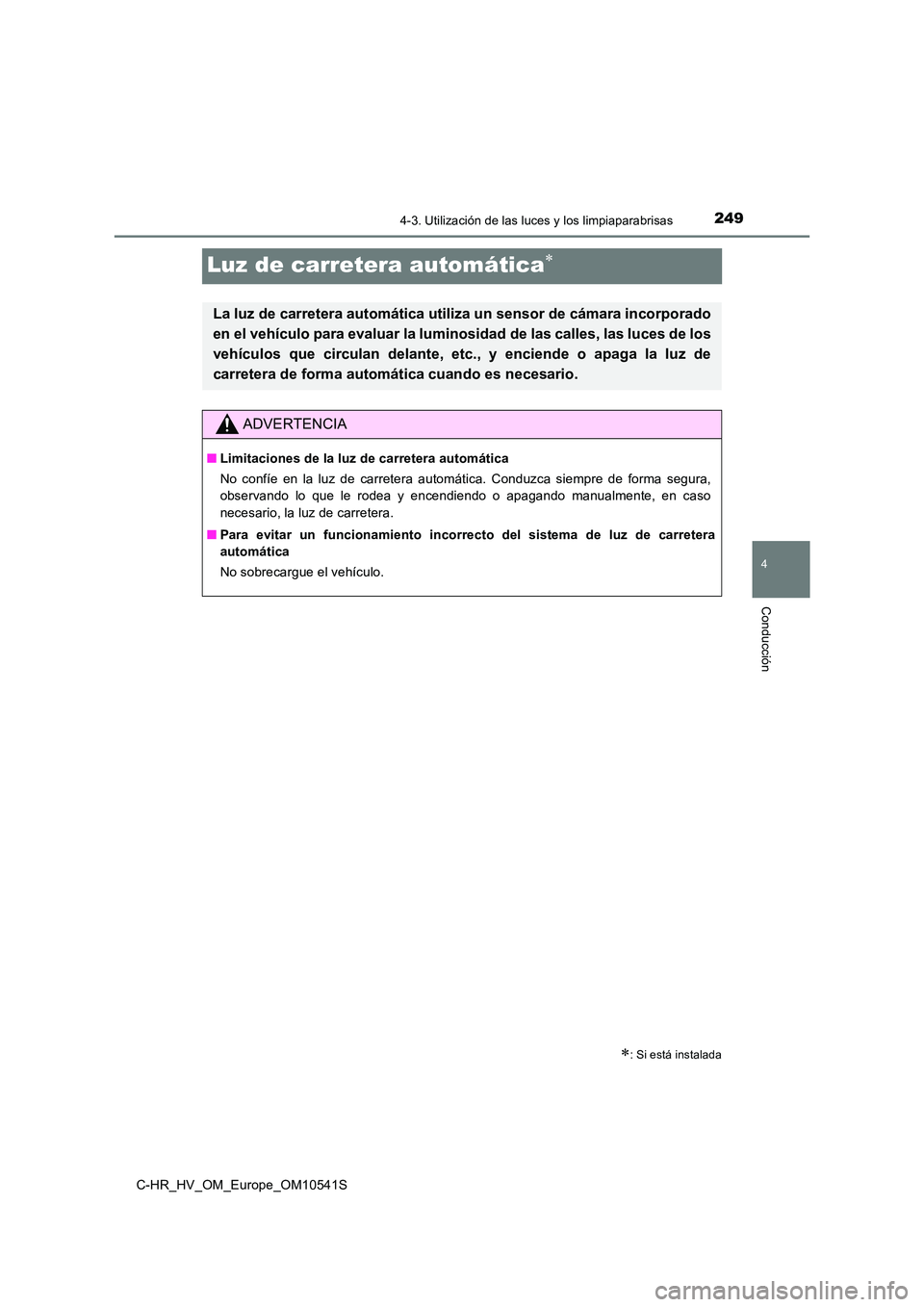

Luz de carretera automática
: Si está instalada
La luz de carretera automática utiliza un sensor de cámara incorporado
en el vehículo para evaluar la luminosidad de las calles, las luces de los
vehículos que circulan delante, etc., y enciende o apaga la luz de
carretera de forma automática cuando es necesario.
ADVERTENCIA
■ Limitaciones de la luz de carretera automática
No confíe en la luz de carretera automática. Conduzca siempre de forma segura,
observando lo que le rodea y encendiendo o apagando manualmente, en caso
necesario, la luz de carretera.
■ Para evitar un funcionamiento incorrecto del sistema de luz de carretera
automática
No sobrecargue el vehículo.

2504-3. Utilización de las luces y los limpiaparabrisas
C-HR_HV_OM_Europe_OM10541S

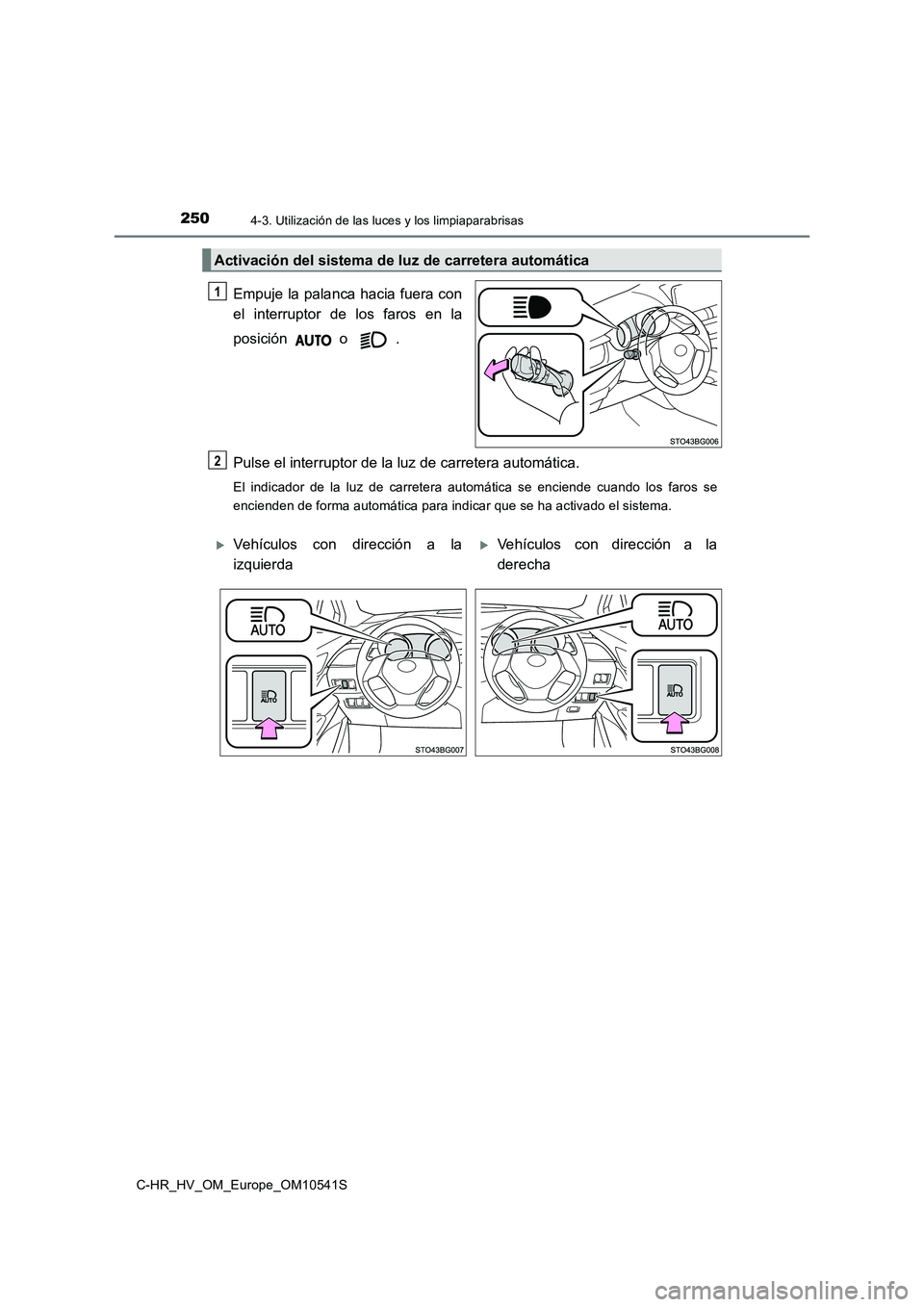

Empuje la palanca hacia fuera con
el interruptor de los faros en la
posición o .
Pulse el interruptor de la luz de carretera automática.
El indicador de la luz de carretera automática se enciende cuando los faros se
encienden de forma automática para indicar que se ha activado el sistema.
Activación del sistema de luz de carretera automática
1
Vehículos con dirección a la
izquierda
Vehículos con dirección a la
derecha
2
