TOYOTA C_HR HYBRID 2017 Návod na použitie (in Slovakian)

5617-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10538SK
7
Údržba a starostlivosť
Batéria elektronického kľúča
●Plochý skrutkovač
●Malý plochý skrutkovač
●Lítiová batéria CR2032
Uvoľnite zámok a vytiahnite
mechanický kľúč von.
Odstráňte kryt.
Použite plochý skrutkovač prísluš-
nej veľkosti. Násilným páčením mô-
žete kryt poškodiť.
Aby ste zabránili poškodeniu kľúča,
prekryte špičku skrutkovača han-
dričkou.
Ak je batéria vybitá, vymeňte ju za novú.
Budete potrebovať nasledujúce pomôcky:
Výmena batérie
1
2

5627-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10538SK

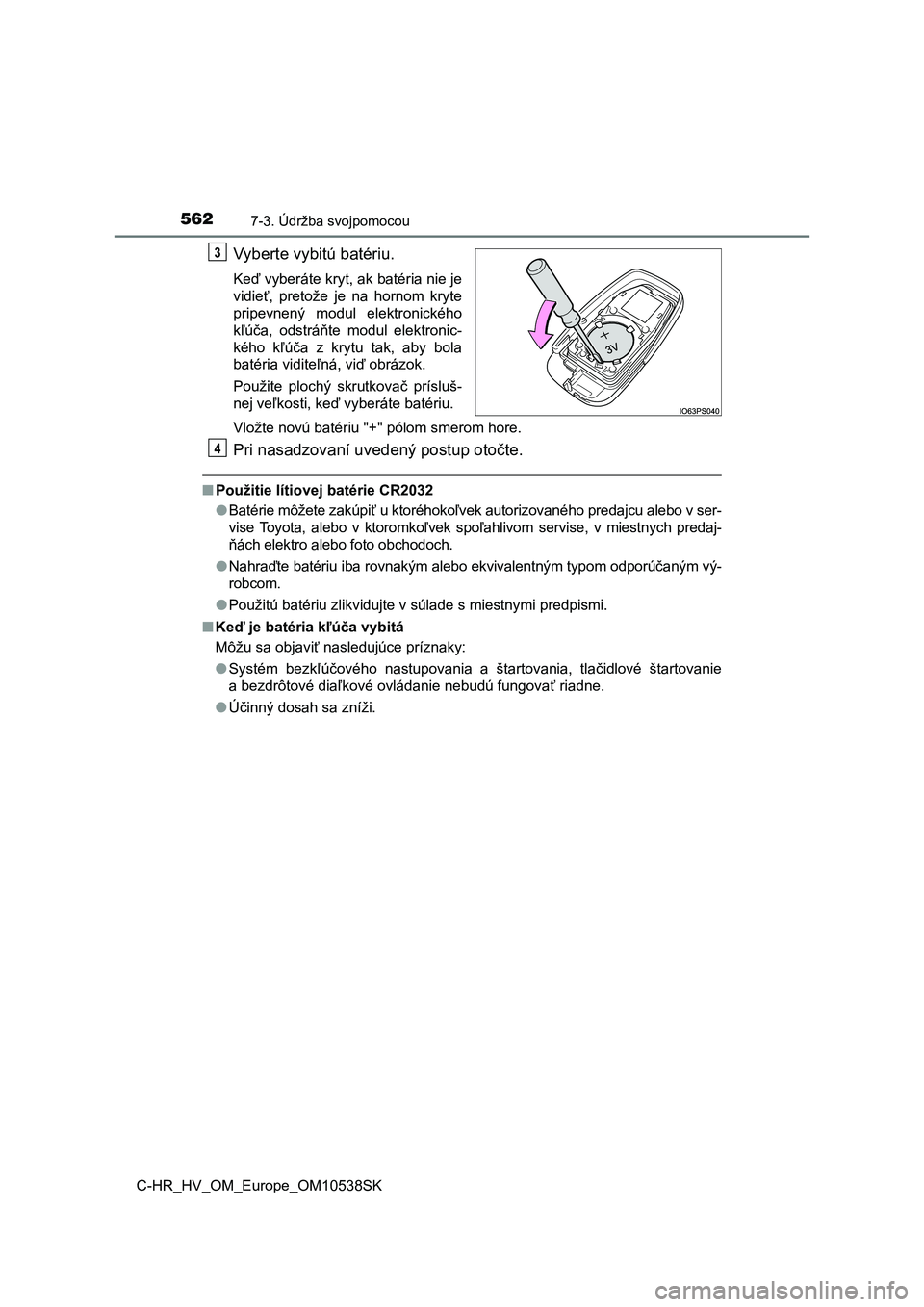

Vyberte vybitú batériu.
Keď vyberáte kryt, ak batéria nie je
vidieť, pretože je na hornom kryte
pripevnený modul elektronického
kľúča, odstráňte modul elektronic-
kého kľúča z krytu tak, aby bola
batéria viditeľná, viď obrázok.
Použite plochý skrutkovač prísluš-
nej veľkosti, keď vyberáte batériu.
Vložte novú batériu "+" pólom smerom hore.
Pri nasadzovaní uvedený postup otočte.
■Použitie lítiovej batérie CR2032
●Batérie môžete zakúpiť u ktoréhokoľvek autorizovaného predajcu alebo v ser-
vise Toyota, alebo v ktoromkoľvek spoľahlivom servise, v miestnych predaj-
ňách elektro alebo foto obchodoch.
●Nahraďte batériu iba rovnakým alebo ekvivalentným typom odporúčaným vý-
robcom.
●Použitú batériu zlikvidujte v súlade s miestnymi predpismi.
■Keď je batéria kľúča vybitá
Môžu sa objaviť nasledujúce príznaky:
●Systém bezkľúčového nastupovania a štartovania, tlačidlové štartovanie
a bezdrôtové diaľkové ovládanie nebudú fungovať riadne.
●Účinný dosah sa zníži.
3
4

5637-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10538SK
7
Údržba a starostlivosť
VÝSTRAHA
■Vybratá batéria a iné súčasti
Tieto súčasti sú malé a ak sú prehltnuté deťmi, môžu spôsobiť udusenie.
Chráňte pred deťmi. Ich nedodržanie by mohlo viesť ku smrteľnému alebo
k vážnemu zraneniu.
■Certifikácia pre lítiovú batériu
VÝSTRAHA:
AK JE BATÉRIA NAHRADENÁ NESPRÁVNYM TYPOM, HROZÍ NEBEZ-
PEČENSTVO VÝBUCHU. POUŽITÉ BATÉRIE ZLIKVIDUJTE PODĽA PO-
KYNOV.
UPOZORNENIE
■Pre normálnu činnosť po výmene batérie
Dodržujte nasledujúce pokyny, aby ste zabránili nehodám:
●Vždy pracujte so suchými rukami.
Vlhkosť môže spôsobiť koróziu batérie.
●Nedotýkajte sa ani nehýbte s inými súčasťami vo vnútri diaľkového ovlá-
dania.
●Neohýbajte žiadny z kontaktov batérie.

5647-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10538SK
Kontrola a výmena poistiek
Vypnite spínač POWER.
Otvorte kryt poistkovej skrinky.
Motorový priestor: poistková skrinka typu A
Pri zatlačení 2 západiek zdvihnite
kryt hore.
Keď zatvárate kryt, uistite sa, že sú
2 západky zaistené.
Motorový priestor: poistková skrinka typu B
Pri zatlačení 3 západiek zdvihnite
kryt hore.
Keď zatvárate kryt, uistite sa, že sú
3 západky zaistené.
Motorový priestor: poistková skrinka typ C
Odstráňte kryt.
Keď inštalujete kryt, uistite sa, že je
západka zaistená.
Ak niektorá z elektrických súčastí nefunguje, môže mať prepále-
nú poistku. Ak sa to stane, skontrolujte a vymeňte poistku, ak je
to potrebné.
1
2

5657-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10538SK
7
Údržba a starostlivosť
Ľavá strana prístrojového panelu (vozidlá s ľavostranným riadením)
Odstráňte veko.
Pri vyberaní alebo nasadzovaní
stlačte západku.
Ľavá strana prístrojového panelu (vozidlá s pravostranným riade-
ním)
Vyberte kryt a veko.
Zatlačte výstupok dovnútra
a odstráňte kryt.
Odstráňte veko.
Pri vyberaní alebo nasadzovaní
stlačte západku.
Vyberte poistku vyťahovákom.
Vyťahovákom je možné vyberať iba
poistky typu A.
1
2
3

5667-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10538SK
Skontrolujte, či nie je poistka prepálená.
Normálna poistka
Prepálená poistka
Okrem typu E:
Nahraďte prepálenú poistku novou poistkou príslušnej prúdovej hodnoty.
Prúdovú hodnotu nájdete na veku poistkovej skrinky.
Ty p E :
Kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis Toyota,
alebo ktorýkoľvek spoľahlivý servis.
4
1
2
Ty p ATy p B
Ty p CTy p D
Ty p E

5677-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10538SK
7
Údržba a starostlivosť

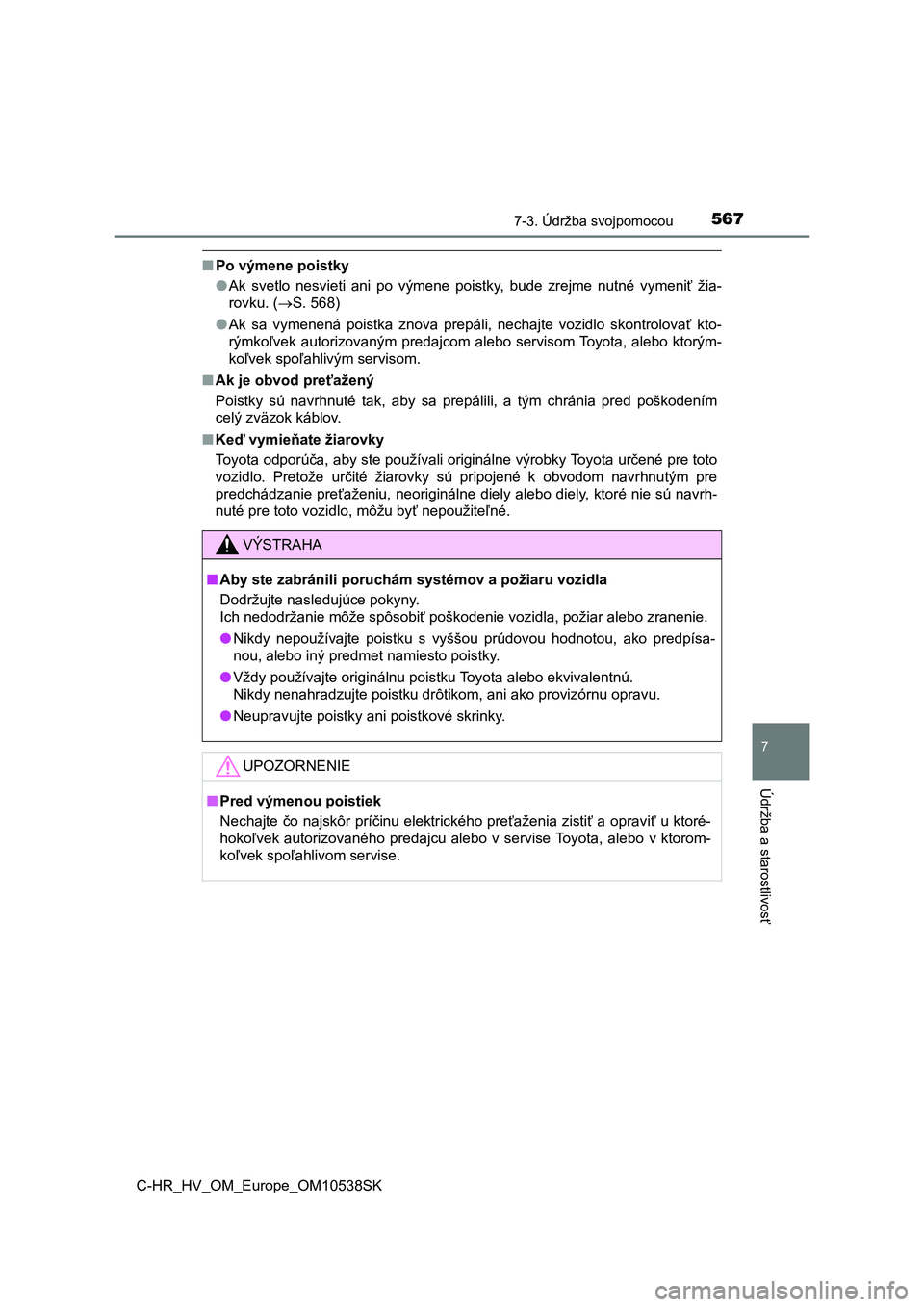

■Po výmene poistky
●Ak svetlo nesvieti ani po výmene poistky, bude zrejme nutné vymeniť žia-
rovku. (S. 568)
●Ak sa vymenená poistka znova prepáli, nechajte vozidlo skontrolovať kto-
rýmkoľvek autorizovaným predajcom alebo servisom Toyota, alebo ktorým-
koľvek spoľahlivým servisom.
■Ak je obvod preťažený
Poistky sú navrhnuté tak, aby sa prepálili, a tým chránia pred poškodením
celý zväzok káblov.
■Keď vymieňate žiarovky
Toyota odporúča, aby ste používali originálne výrobky Toyota určené pre toto
vozidlo. Pretože určité žiarovky sú pripojené k obvodom navrhnutým pre
predchádzanie preťaženiu, neoriginálne diely alebo diely, ktoré nie sú navrh-
nuté pre toto vozidlo, môžu byť nepoužiteľné.
VÝSTRAHA
■Aby ste zabránili poruchám systémov a požiaru vozidla
Dodržujte nasledujúce pokyny.
<002c0046004b000300510048004700520047005500e500440051004c004800030050007b00e50048000300560053007b005600520045004c012200030053005200e3004e0052004700480051004c0048000300590052005d004c0047004f0044000f000300
53005200e5004c0044005500030044004f0048004500520003[zranenie.
●Nikdy nepoužívajte poistku s vyššou prúdovou hodnotou, ako predpísa-
nou, alebo iný predmet namiesto poistky.
●Vždy používajte originálnu poistku Toyota alebo ekvivalentnú.
Nikdy nenahradzujte poistku drôtikom, ani ako provizórnu opravu.
●Neupravujte poistky ani poistkové skrinky.
UPOZORNENIE
■Pred výmenou poistiek
Nechajte čo najskôr príčinu elektrického preťaženia zistiť a opraviť u ktoré-
hokoľvek autorizovaného predajcu alebo v servise Toyota, alebo v ktorom-
koľvek spoľahlivom servise.

5687-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10538SK
Žiarovky
Zistite wattový výkon žiarovky, ktorá má byť vymenená. (S. 676)
■Vpredu
Nasledujúce žiarovky môžete vymeniť sami. Úroveň obtiažnosti
výmeny sa líši podľa žiaroviek. Pretože hrozí nebezpečenstvo
poškodenia súčastí, odporúčame, aby výmenu vykonal ktorý-
koľvek autorizovaný predajca alebo servis Toyota, alebo ktorý-
koľvek spoľahlivý servis.
Príprava na výmenu žiarovky
Umiestnenie žiaroviek
Svetlomety (s halogénovou žiarovkou)
Predné hmlové svetlá (ak sú vo výbave u typu so žiarovkou)
Predné smerové svetlá (typ so žiarovkou)
Bočné smerové svetlá1
2
3
4

5697-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10538SK
7
Údržba a starostlivosť
■Vzadu
Zadné smerové svetlá (typ so žiarovkou)
Cúvacie svetlá (typ so žiarovkou)
Osvetlenie evidenčného čísla
Zadné hmlové svetlo1
2
3
4

5707-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10538SK■
Svetlomety (typ s halogénovou žiarovkou)
Otočte pätku žiarovky doľava.
Pri stlačení uvoľňovacej po-
istky odpojte konektor.
Vymeňte žiarovku a nasaďte
pätku žiarovky.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte a zaistite pätku žia-
rovky.
Zakývajte jemne pätkou žiarov-
ky, aby ste skontrolovali, či nie je
uvoľnená, zapnite svetlomety
a pohľadom overte, že cez otvor
neuniká žiadne svetlo.
Výmena žiaroviek
1
2
3
4
