TOYOTA C_HR HYBRID 2018 Instructieboekje (in Dutch)

3704-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E■

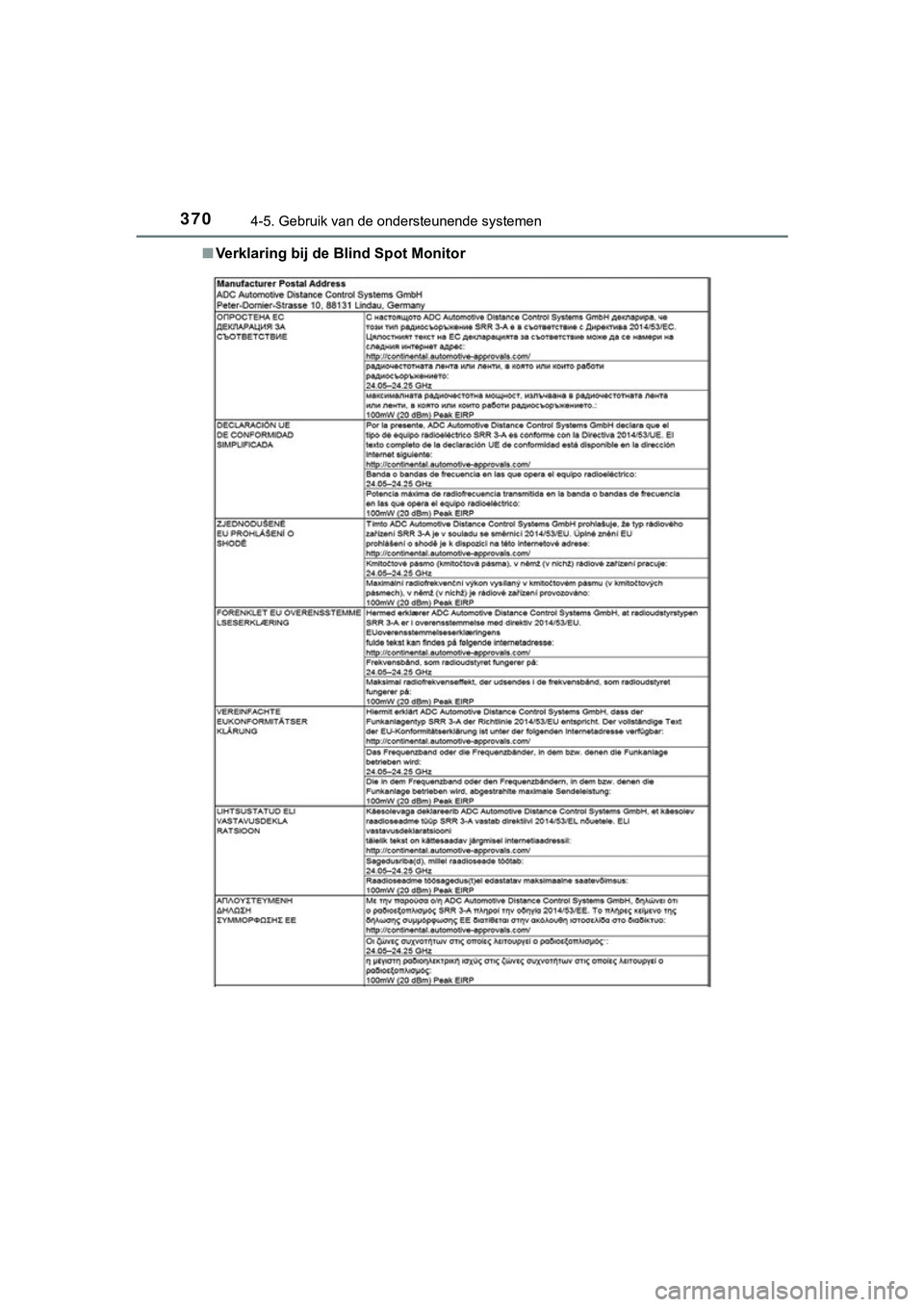

Verklaring bij de Blind Spot Monitor
C-HR_HV_OM_Europe_OM10576E.b ook Page 370 Thursday, March 15, 2018 4:01 PM

3714-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E
C-HR_HV_OM_Europe_OM10576E.book Page 371 Thursday, March 15, 2018 4:01 PM

3724-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E
C-HR_HV_OM_Europe_OM10576E.book Page 372 Thursday, March 15, 2018 4:01 PM

3734-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E
C-HR_HV_OM_Europe_OM10576E.book Page 373 Thursday, March 15, 2018 4:01 PM

3744-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E

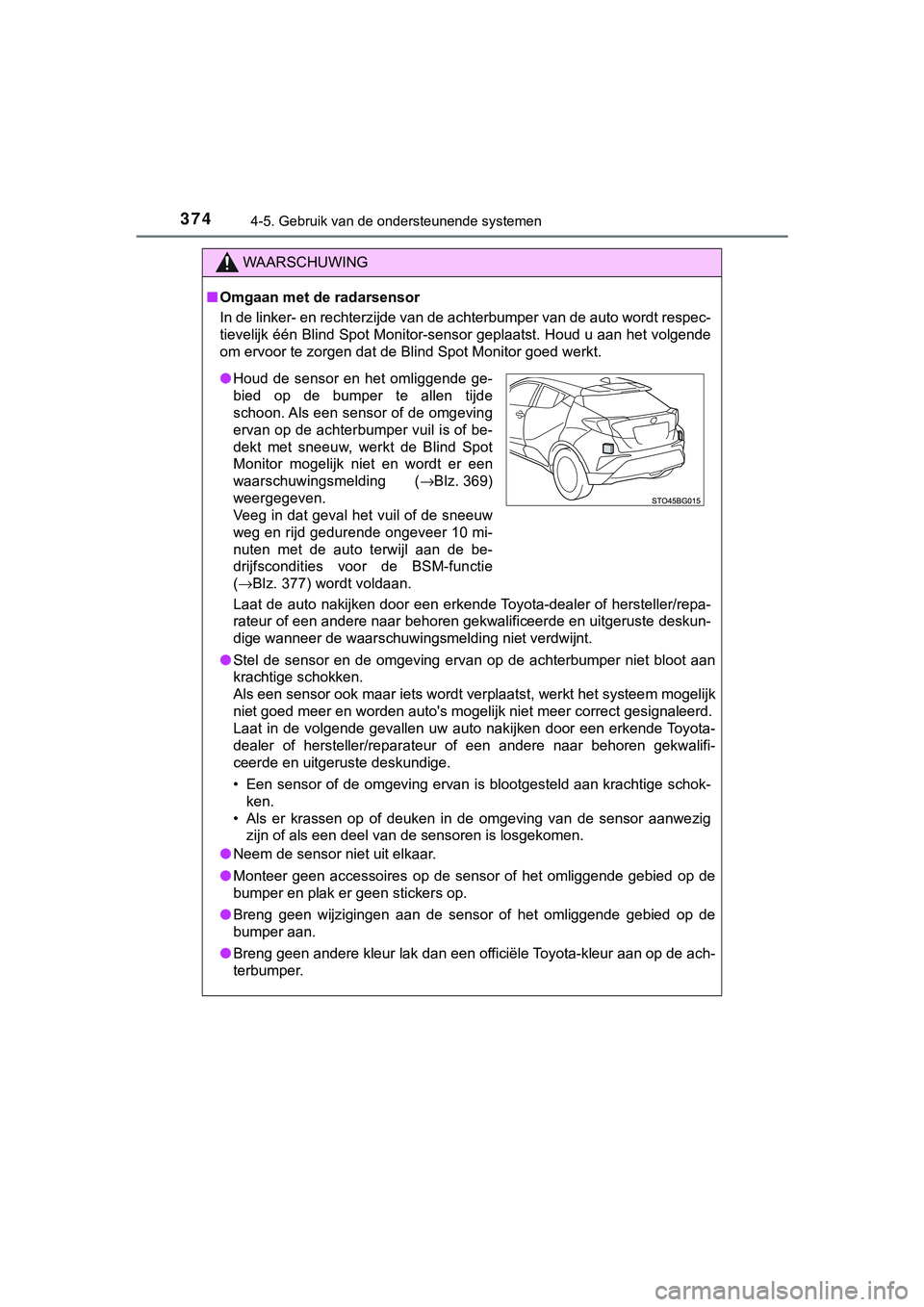

WAARSCHUWING
■Omgaan met de radarsensor
In de linker- en rechterzijde van de achterbumper van de auto w ordt respec-
tievelijk één Blind Spot Monitor-sensor geplaatst. Houd u aan het volgende
om ervoor te zorgen dat de Blind Spot Monitor goed werkt.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige wanneer de waarschuwingsmelding niet verdwijnt.
● Stel de sensor en de omgeving ervan op de achterbumper niet blo ot aan
krachtige schokken.
Als een sensor ook maar iets wordt verplaatst, werkt het systee m mogelijk
niet goed meer en worden auto's mogelijk niet meer correct gesi gnaleerd.
Laat in de volgende gevallen uw auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alifi-
ceerde en uitgeruste deskundige.
• Een sensor of de omgeving ervan is blootgesteld aan krachtige schok-
ken.
• Als er krassen op of deuken in de omgeving van de sensor aanwe zig
zijn of als een deel van de sensoren is losgekomen.
● Neem de sensor niet uit elkaar.
● Monteer geen accessoires op de sensor of het omliggende gebied op de
bumper en plak er geen stickers op.
● Breng geen wijzigingen aan de sensor of het omliggende gebied op de
bumper aan.
● Breng geen andere kleur lak dan een officiële Toyota-kleur aan op de ach-
terbumper.
●Houd de sensor en het omliggende ge-
bied op de bumper te allen tijde
schoon. Als een sensor of de omgeving
ervan op de achterbumper vuil is of be-
dekt met sneeuw, werkt de Blind Spot
Monitor mogelijk niet en wordt er een
waarschuwingsmelding (
→Blz. 369)
weergegeven.
Veeg in dat geval het vuil of de sneeuw
weg en rijd gedurende ongeveer 10 mi-
nuten met de auto terwijl aan de be-
drijfscondities voor de BSM-functie
(
→Blz. 377) wordt voldaan.
C-HR_HV_OM_Europe_OM10576E.b ook Page 374 Thursday, March 15, 2018 4:01 PM

3754-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E

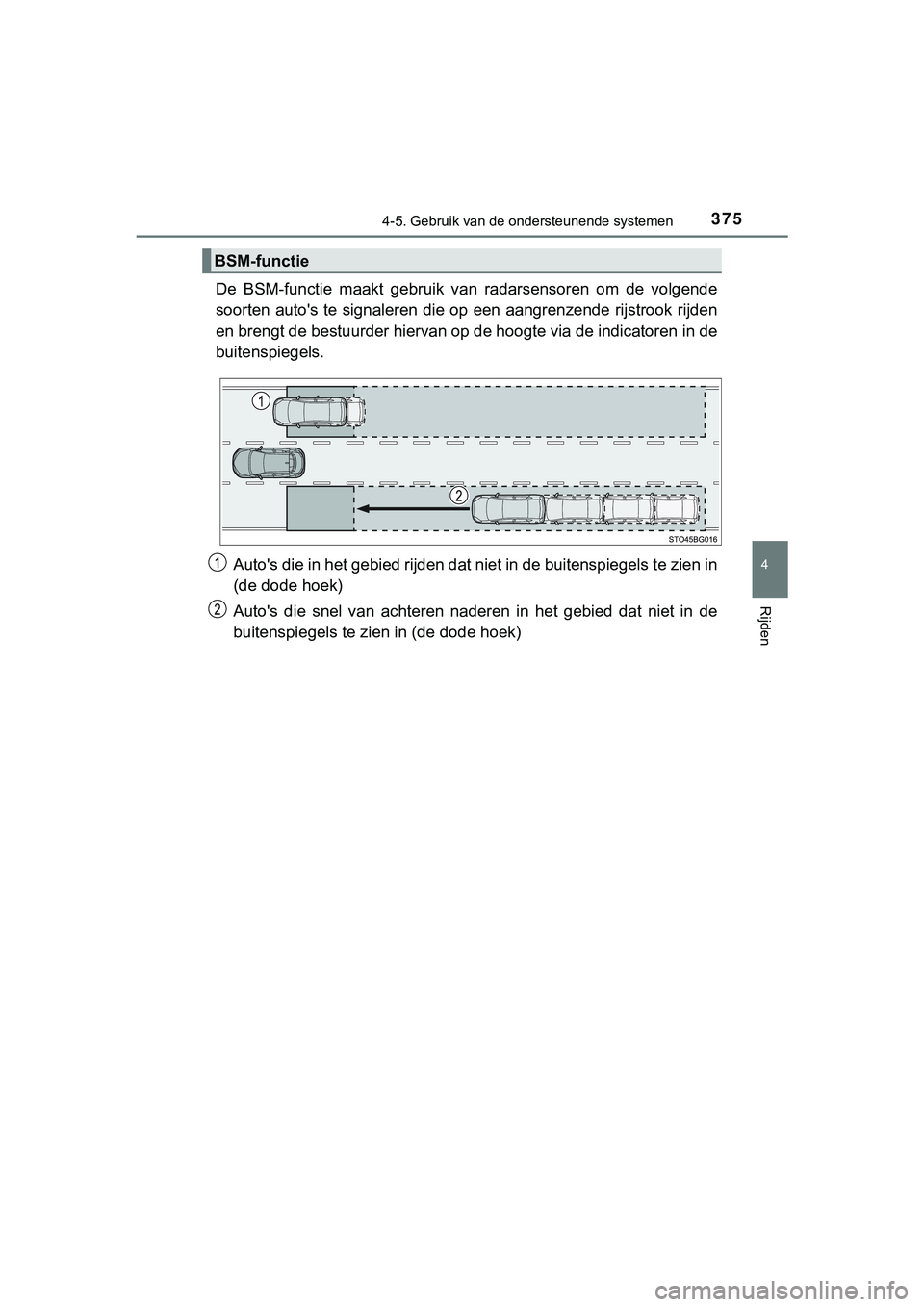

De BSM-functie maakt gebruik van radarsensoren om de volgende
soorten auto's te signaleren d ie op een aangrenzende rijstrook rijden
en brengt de bestuurder hiervan op de hoogte via de indicatoren in de
buitenspiegels.
Auto's die in het gebied rijden dat niet in de buitenspiegels t e zien in
(de dode hoek)
Auto's die snel van achteren naderen in het gebied dat niet in de
buitenspiegels te zien in (de dode hoek)
BSM-functie
C-HR_HV_OM_Europe_OM10576E.b ook Page 375 Thursday, March 15, 2018 4:01 PM

3764-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E

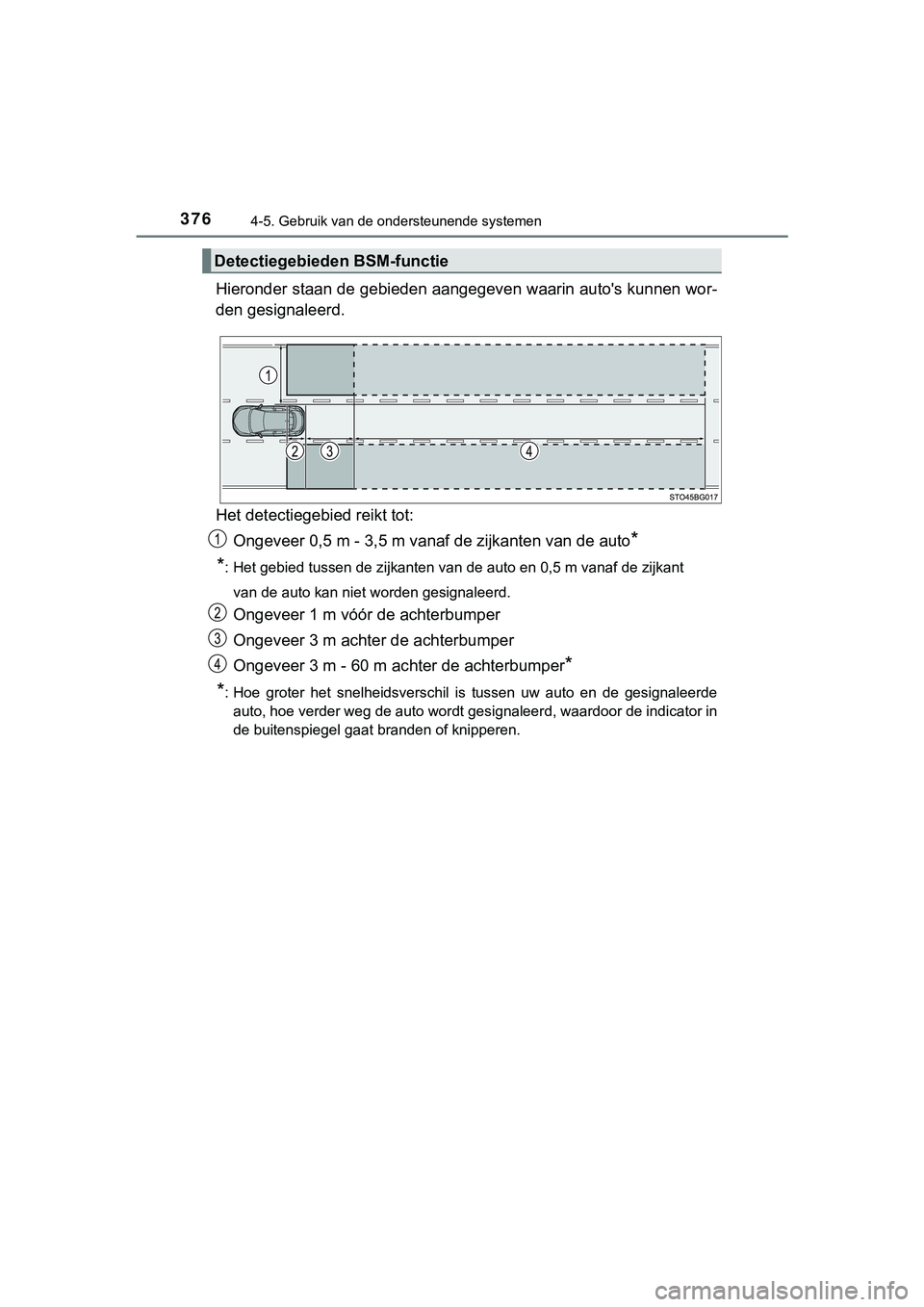

Hieronder staan de gebieden aangegeven waarin auto's kunnen wor-
den gesignaleerd.
Het detectiegebied reikt tot:
Ongeveer 0,5 m - 3,5 m vanaf de zijkanten van de auto
*
*
: Het gebied tussen de zijkanten van de auto en 0,5 m vanaf de z ijkant
van de auto kan niet worden gesignaleerd.
Ongeveer 1 m vóór de achterbumper
Ongeveer 3 m achter de achterbumper
Ongeveer 3 m - 60 m ac hter de achterbumper
*
*
: Hoe groter het snelheidsverschil is tussen uw auto en de gesig naleerde
auto, hoe verder weg de auto wordt gesignaleerd, waardoor de in dicator in
de buitenspiegel gaat branden of knipperen.
Detectiegebieden BSM-functie
C-HR_HV_OM_Europe_OM10576E.b ook Page 376 Thursday, March 15, 2018 4:01 PM

3774-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E

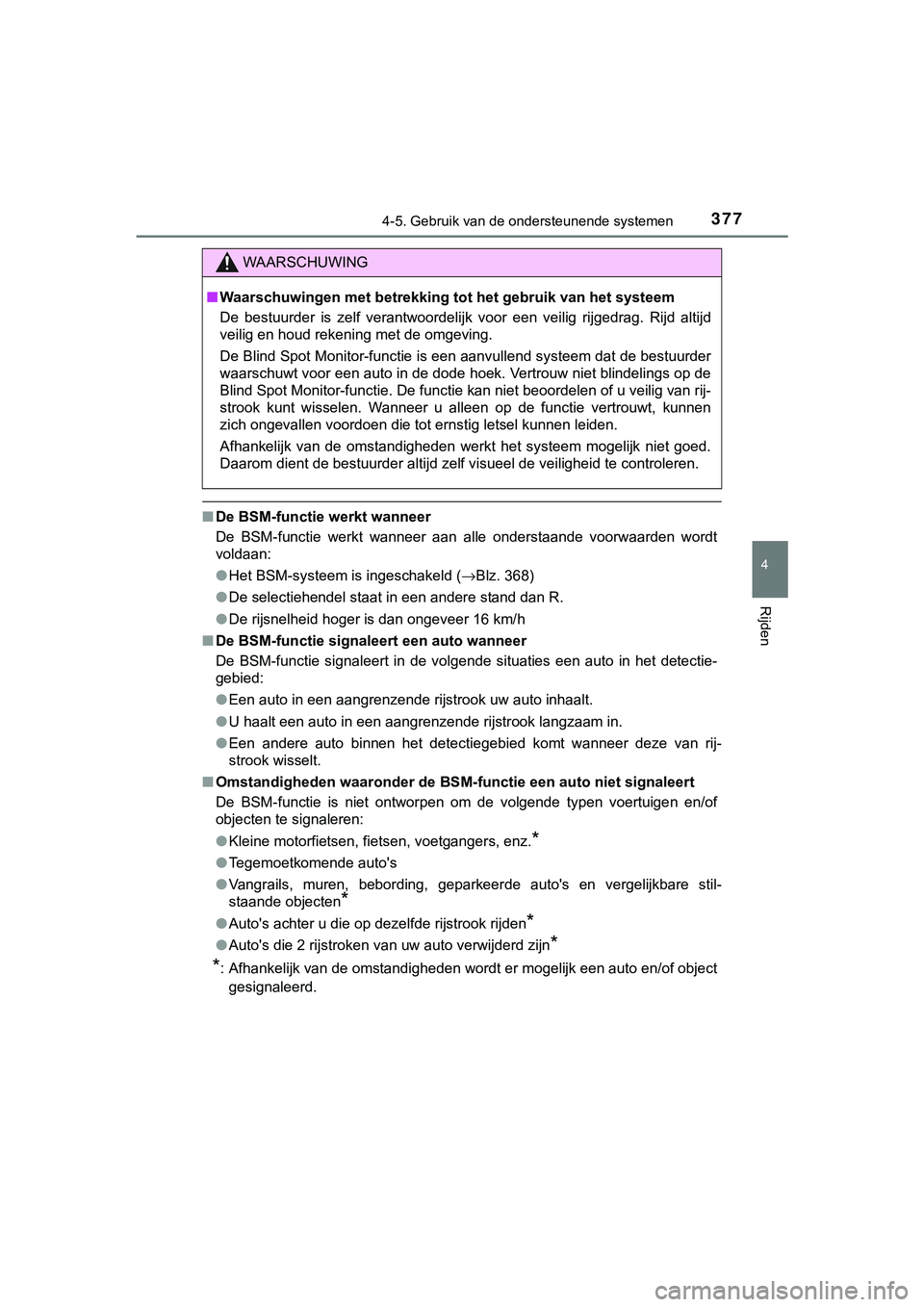

■De BSM-functie werkt wanneer
De BSM-functie werkt wanneer aan alle onderstaande voorwaarden wordt
voldaan:
● Het BSM-systeem is ingeschakeld ( →Blz. 368)
● De selectiehendel staat in een andere stand dan R.
● De rijsnelheid hoger is dan ongeveer 16 km/h
■ De BSM-functie signa leert een auto wanneer
De BSM-functie signaleert in de volgende situaties een auto in het detectie-
gebied:
● Een auto in een aangrenzende rijstrook uw auto inhaalt.
● U haalt een auto in een aangrenzende rijstrook langzaam in.
● Een andere auto binnen het detectiegebied komt wanneer deze van rij-
strook wisselt.
■ Omstandigheden waaronder de BSM-functie een auto niet signaleer t
De BSM-functie is niet ontworpen om de volgende typen voertuige n en/of
objecten te signaleren:
● Kleine motorfietsen, fietsen, voetgangers, enz.
*
●Tegemoetkomende auto's
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbar e stil-
staande objecten
*
● Auto's achter u die op dezelfde rijstrook rijden*
●Auto's die 2 rijstroken van uw auto verwijderd zijn*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object
gesignaleerd.
WAARSCHUWING
■ Waarschuwingen met betrekking tot het gebruik van het systeem
De bestuurder is zelf verantwoordelijk voor een veilig rijgedra g. Rijd altijd
veilig en houd rekening met de omgeving.
De Blind Spot Monitor-functie is een aanvullend systeem dat de bestuurder
waarschuwt voor een auto in de dode hoek. Vertrouw niet blindel ings op de
Blind Spot Monitor-functie. De functie kan niet beoordelen of u veilig van rij-
strook kunt wisselen. Wanneer u alleen op de functie vertrouwt, kunnen
zich ongevallen voordoen die tot ernstig letsel kunnen leiden.
Afhankelijk van de omstandigheden werkt het systeem mogelijk ni et goed.
Daarom dient de bestuurder altijd zelf visueel de veiligheid te controleren.
C-HR_HV_OM_Europe_OM10576E.book Page 377 Thursday, March 15, 2018 4:01 PM

3784-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E■

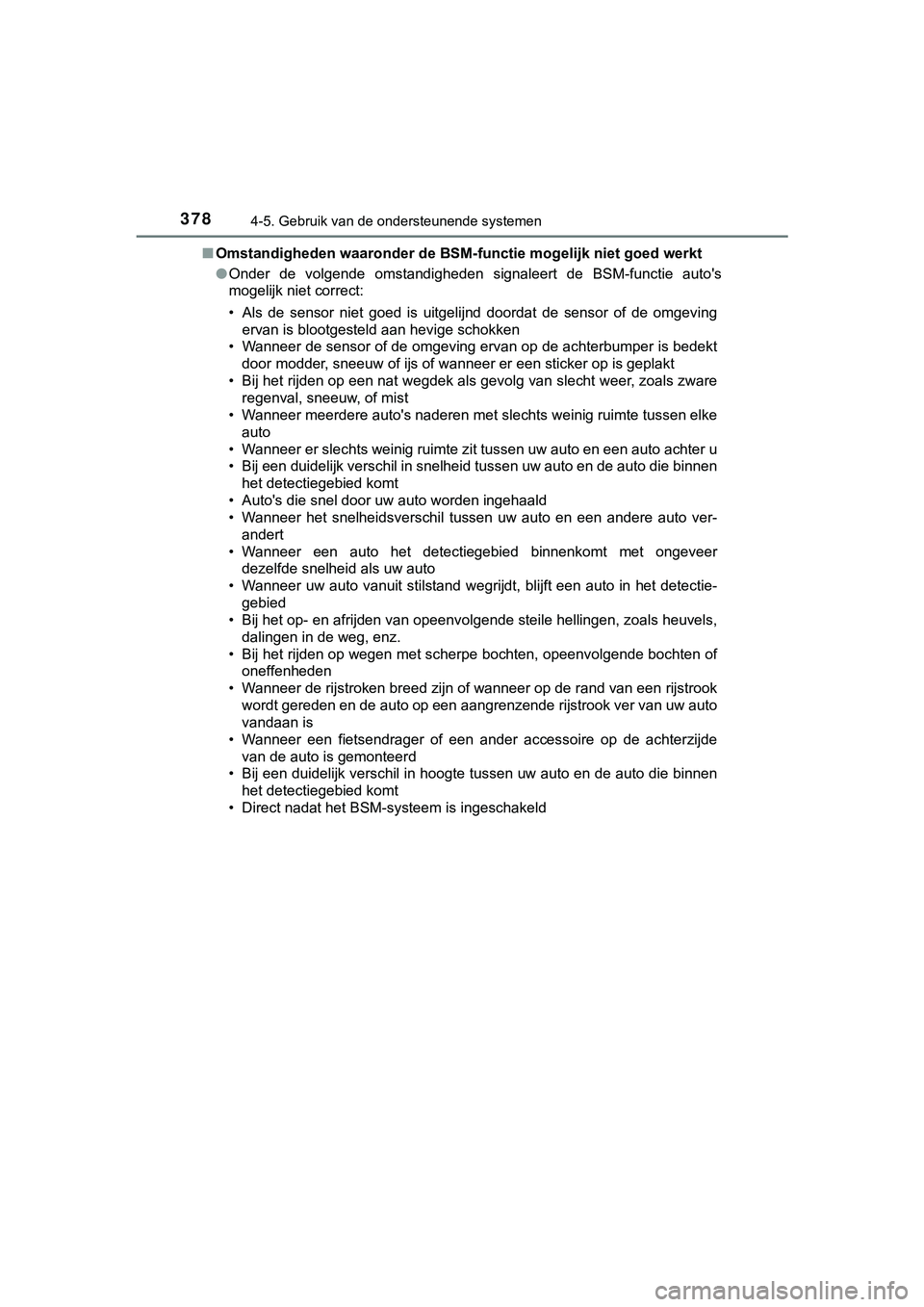

Omstandigheden waaronder de BSM-functie mogelijk niet goed werk t
● Onder de volgende omstandigheden signaleert de BSM-functie auto 's
mogelijk niet correct:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is b edekt
door modder, sneeuw of ijs of wanneer er een sticker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval, sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tuss en elke
auto
• Wanneer er slechts weinig ruimte zit tussen uw auto en een aut o achter u
• Bij een duidelijk verschil in snelheid tussen uw auto en de au to die binnen
het detectiegebied komt
• Auto's die snel door uw auto worden ingehaald
• Wanneer het snelheidsverschil tussen uw auto en een andere aut o ver-
andert
• Wanneer een auto het detectiegebied binnenkomt met ongeveer dezelfde snelheid als uw auto
• Wanneer uw auto vanuit stilstand wegrijdt, blijft een auto in het detectie-
gebied
• Bij het op- en afrijden van opeenvolgende steile hellingen, zo als heuvels,
dalingen in de weg, enz.
• Bij het rijden op wegen met scherpe bochten, opeenvolgende boc hten of
oneffenheden
• Wanneer de rijstroken breed zijn of wanneer op de rand van een rijstrook
wordt gereden en de auto op een aangrenzende rijstrook ver van uw auto
vandaan is
• Wanneer een fietsendrager of een ander accessoire op de achter zijde
van de auto is gemonteerd
• Bij een duidelijk verschil in hoogte tussen uw auto en de auto die binnen het detectiegebied komt
• Direct nadat het BSM-systeem is ingeschakeld
C-HR_HV_OM_Europe_OM10576E.b ook Page 378 Thursday, March 15, 2018 4:01 PM

3794-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E●

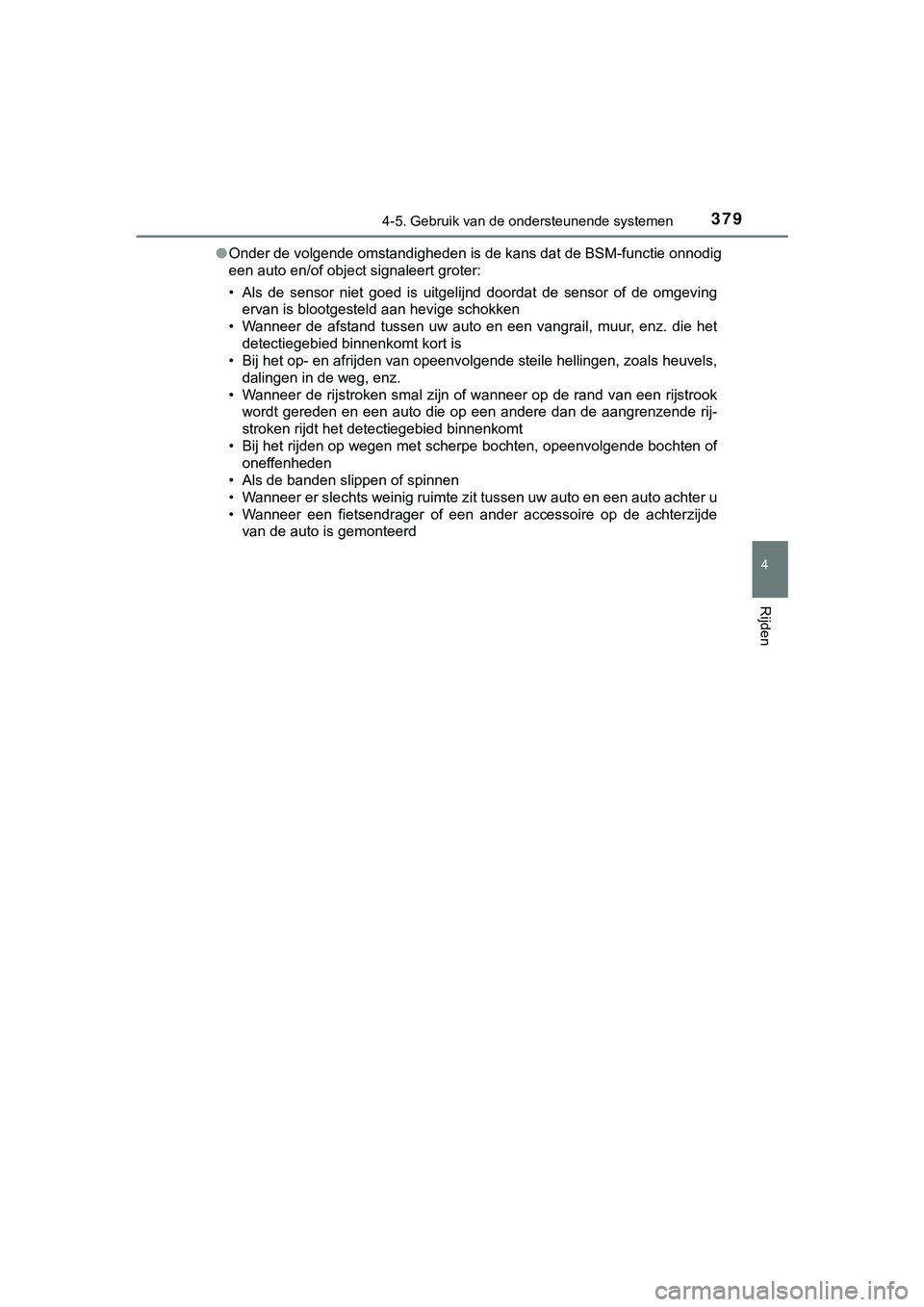

Onder de volgende omstandigheden is de kans dat de BSM-functie onnodig
een auto en/of object signaleert groter:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving
ervan is blootgesteld aan hevige schokken
• Wanneer de afstand tussen uw auto en een vangrail, muur, enz. die het detectiegebied binnenkomt kort is
• Bij het op- en afrijden van opeenvolgende steile hellingen, zo als heuvels,
dalingen in de weg, enz.
• Wanneer de rijstroken smal zijn of wanneer op de rand van een rijstrook
wordt gereden en een auto die op een andere dan de aangrenzende rij-
stroken rijdt het detectiegebied binnenkomt
• Bij het rijden op wegen met scherpe bochten, opeenvolgende boc hten of
oneffenheden
• Als de banden slippen of spinnen
• Wanneer er slechts weinig ruimte zit tussen uw auto en een aut o achter u
• Wanneer een fietsendrager of een ander accessoire op de achter zijde
van de auto is gemonteerd
C-HR_HV_OM_Europe_OM10576E.b ook Page 379 Thursday, March 15, 2018 4:01 PM
