TOYOTA C_HR HYBRID 2018 Instructieboekje (in Dutch)

3804-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E

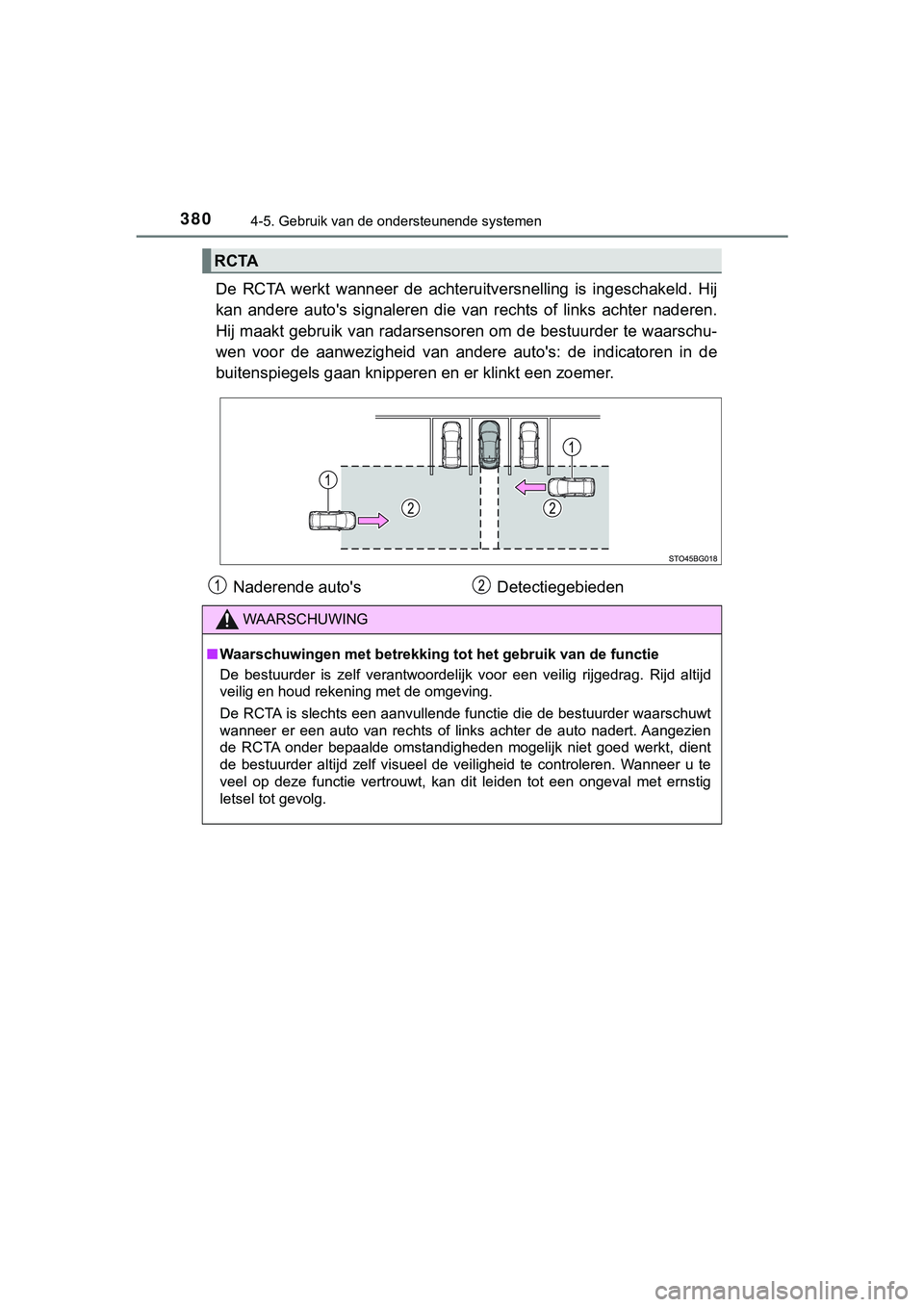

De RCTA werkt wanneer de achteruitversnelling is ingeschakeld. Hij
kan andere auto's signaleren die van rechts of links achter nad eren.
Hij maakt gebruik van radarsensoren om de bestuurder te waarsch u-
wen voor de aanwezigheid van andere auto's: de indicatoren in d e
buitenspiegels gaan knipper en en er klinkt een zoemer.
RCTA
Naderende auto's Detectiegebieden
WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van de functie
De bestuurder is zelf verantwoordelijk voor een veilig rijgedra g. Rijd altijd
veilig en houd rekening met de omgeving.
De RCTA is slechts een aanvullende functie die de bestuurder waarschuwt
wanneer er een auto van rechts of links achter de auto nadert. Aangezien
de RCTA onder bepaalde omstandigheden mogelijk niet goed werkt, dient
de bestuurder altijd zelf visueel de veiligheid te controleren. Wanneer u te
veel op deze functie vertrouwt, kan dit leiden tot een ongeval met ernstig
letsel tot gevolg.
C-HR_HV_OM_Europe_OM10576E.b ook Page 380 Thursday, March 15, 2018 4:01 PM

3814-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E

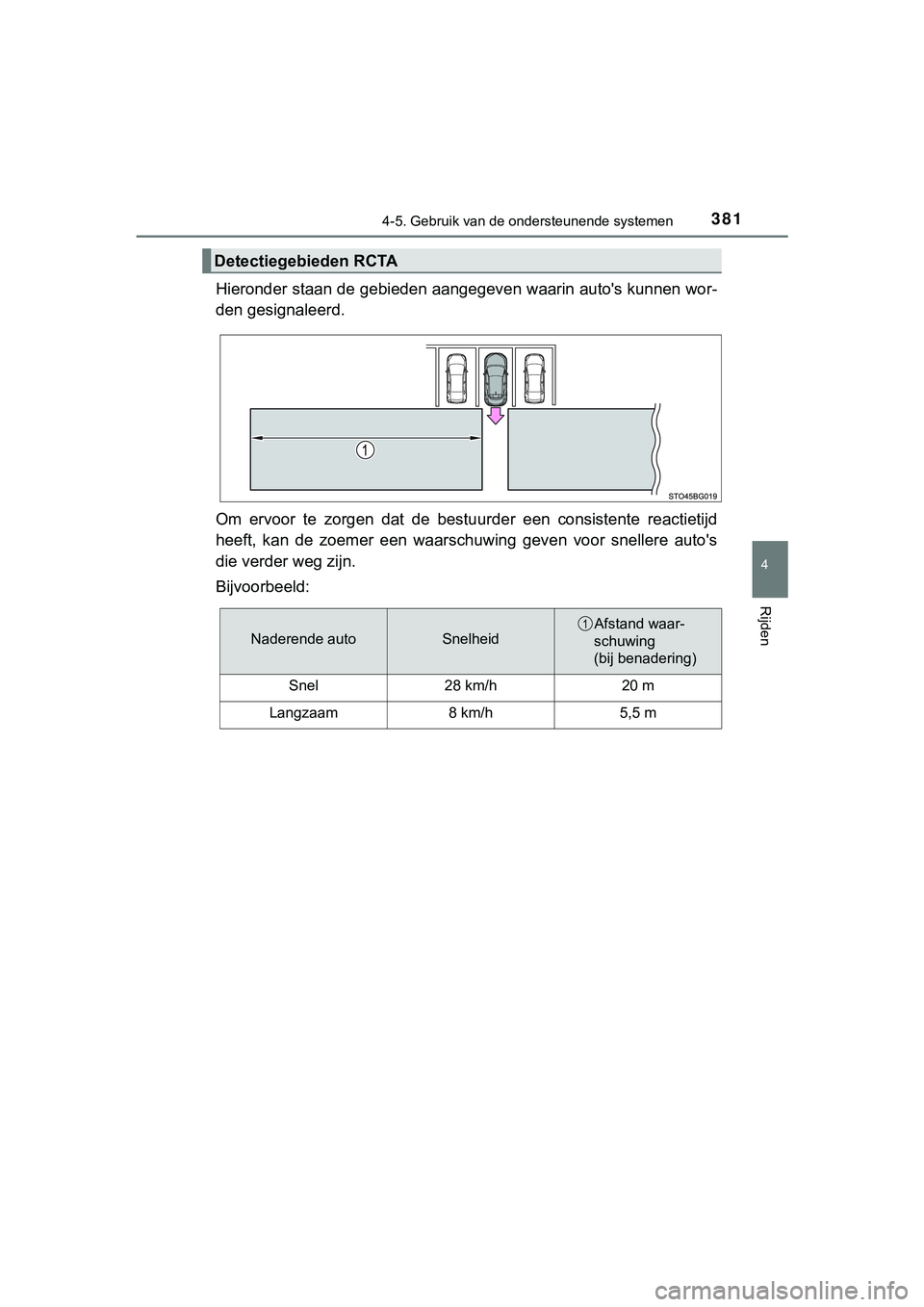

Hieronder staan de gebieden aangegeven waarin auto's kunnen wor-
den gesignaleerd.
Om ervoor te zorgen dat de bestu urder een consistente reactietijd
heeft, kan de zoemer een waarschuwing geven voor snellere auto' s
die verder weg zijn.
Bijvoorbeeld:
Detectiegebieden RCTA
Naderende autoSnelheidAfstand waar-
schuwing
(bij benadering)
Snel28 km/h20 m
Langzaam8 km/h5,5 m
C-HR_HV_OM_Europe_OM10576E.b ook Page 381 Thursday, March 15, 2018 4:01 PM

3824-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E

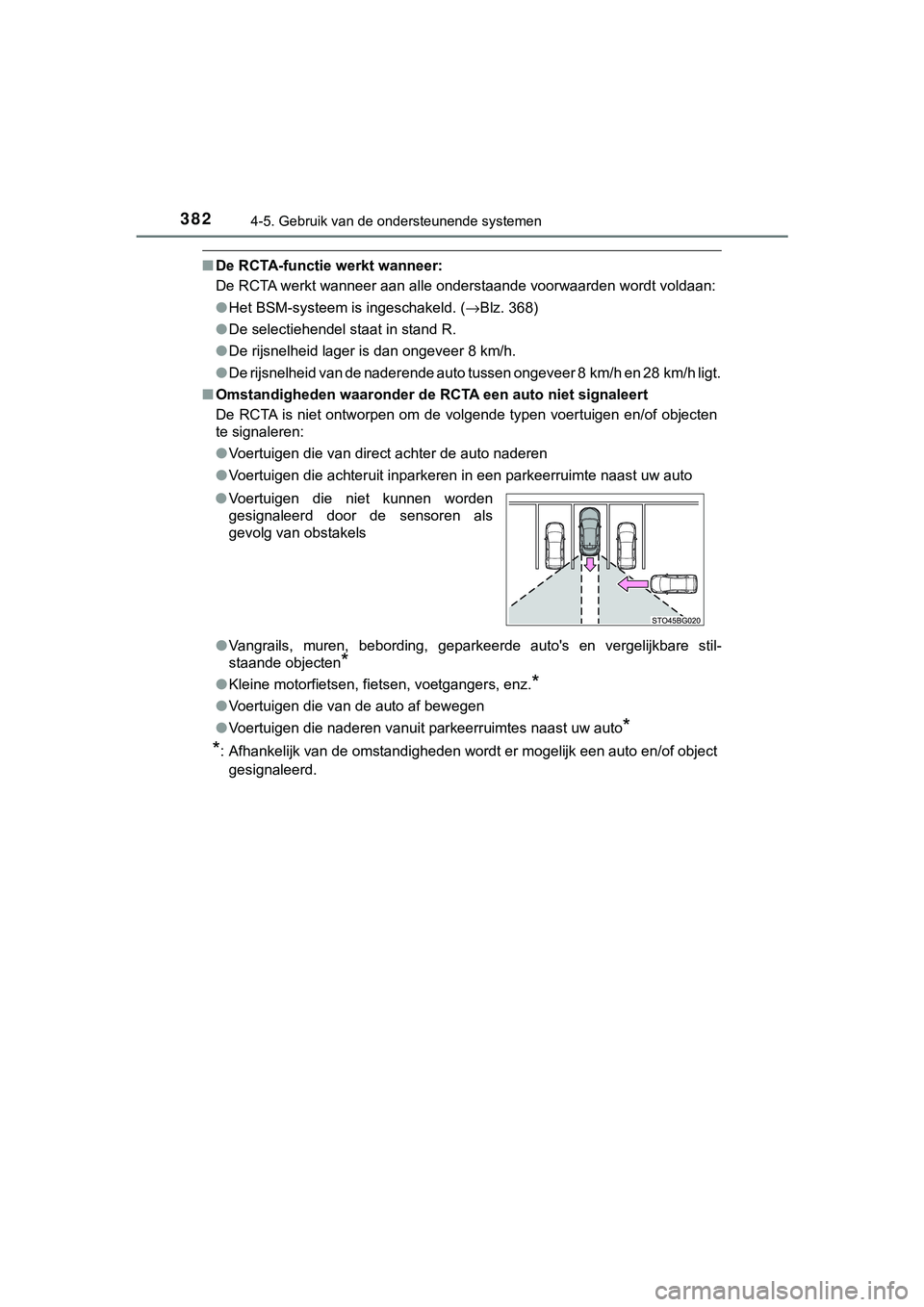

■De RCTA-functie werkt wanneer:
De RCTA werkt wanneer aan alle onderstaande voorwaarden wordt voldaan:
●Het BSM-systeem is ingeschakeld. ( →Blz. 368)
● De selectiehendel staat in stand R.
● De rijsnelheid lager is dan ongeveer 8 km/h.
● De rijsnelheid van de naderende auto tussen ongeveer 8 km/h en 28 km/h ligt.
■ Omstandigheden waaronder de RCTA een auto niet signaleert
De RCTA is niet ontworpen om de volgende typen voertuigen en/of objecten
te signaleren:
● Voertuigen die van direct achter de auto naderen
● Voertuigen die achteruit inparke ren in een parkeerruimte naast uw auto
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbar e stil-
staande objecten
*
● Kleine motorfietsen, fietsen, voetgangers, enz.*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object
gesignaleerd.
●
Voertuigen die niet kunnen worden
gesignaleerd door de sensoren als
gevolg van obstakels
C-HR_HV_OM_Europe_OM10576E.b ook Page 382 Thursday, March 15, 2018 4:01 PM

3834-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E■

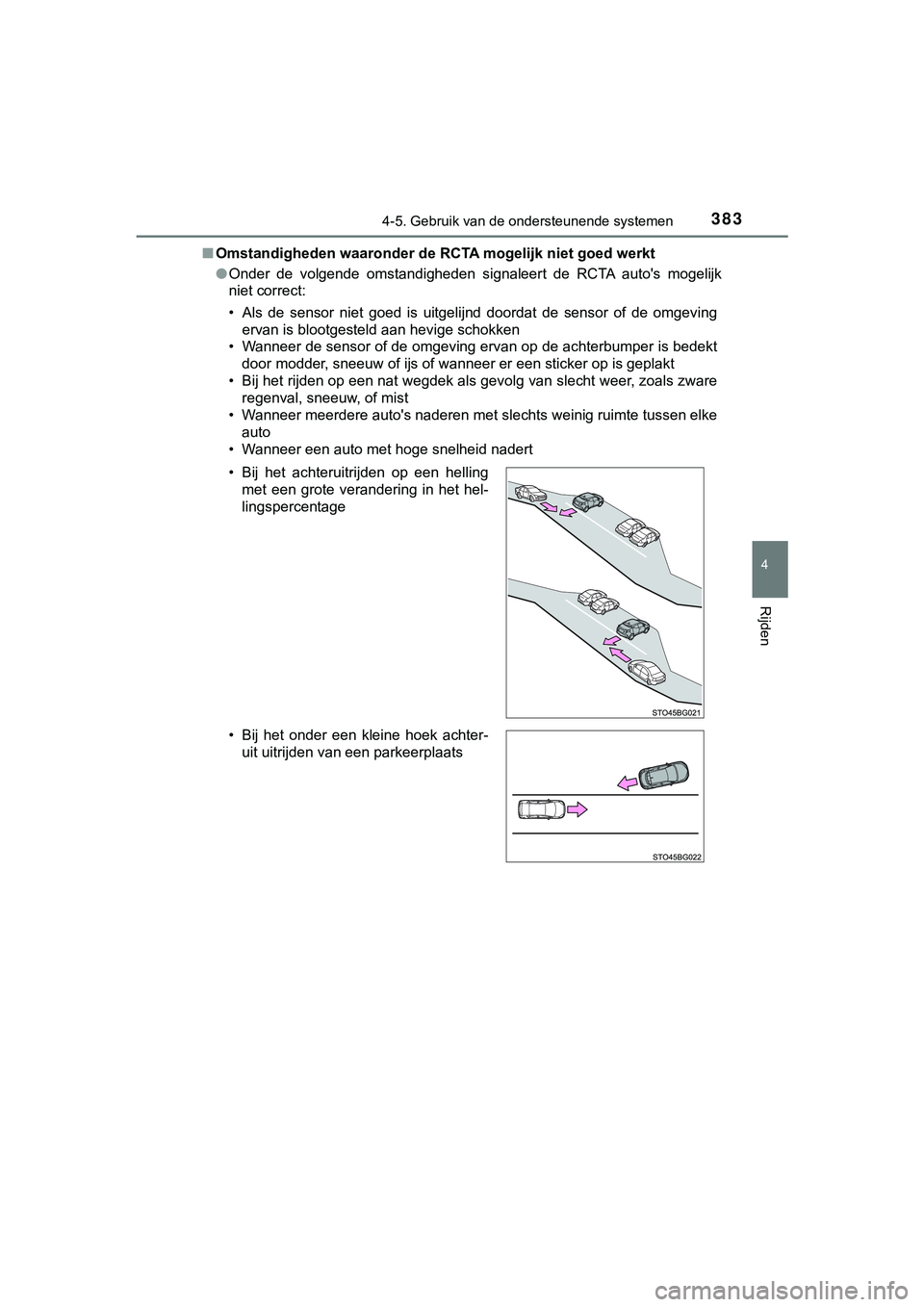

Omstandigheden waaronder de RCTA mogelijk niet goed werkt
●Onder de volgende omstandigheden signaleert de RCTA auto's moge lijk
niet correct:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is b edekt
door modder, sneeuw of ijs of wanneer er een sticker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval, sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tuss en elke
auto
• Wanneer een auto met hoge snelheid nadert
• Bij het achteruitrijden op een helling met een grote verandering in het hel-
lingspercentage
• Bij het onder een kleine hoek achter- uit uitrijden van een parkeerplaats
C-HR_HV_OM_Europe_OM10576E.b ook Page 383 Thursday, March 15, 2018 4:01 PM

3844-5. Gebruik van de ondersteunende systemen

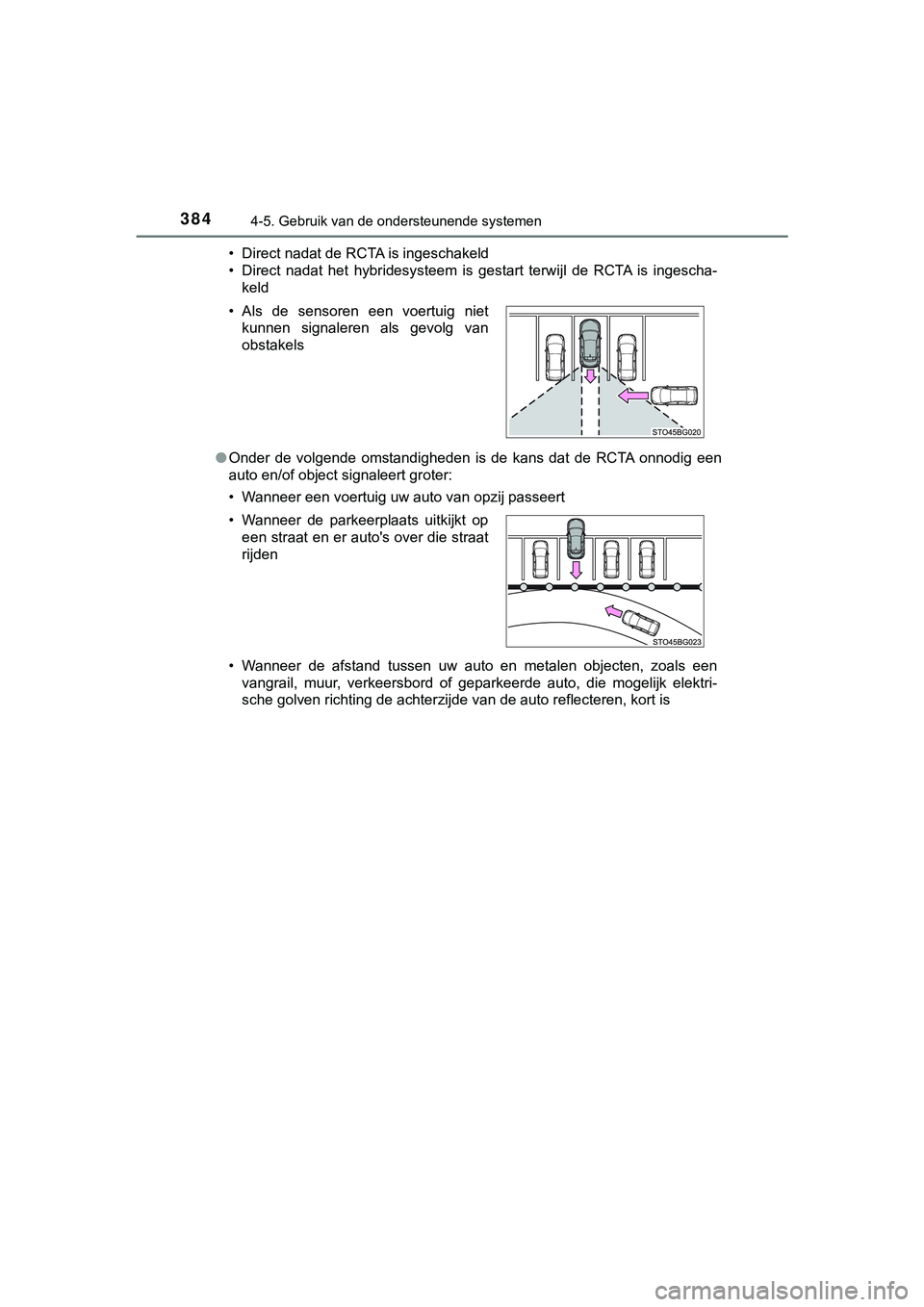

C-HR_HV_OM_Europe_OM10576E• Direct nadat de RCTA is ingeschakeld
• Direct nadat het hybridesysteem is gestart terwijl de RCTA is
ingescha-
keld
● Onder de volgende omstandigheden is de kans dat de RCTA onnodig een
auto en/of object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de afstand tussen uw auto en metalen objecten, zoals e en
vangrail, muur, verkeersbord of geparkeerde auto, die mogelijk elektri-
sche golven richting de achterzijde van de auto reflecteren, ko rt is
• Als de sensoren een voertuig niet
kunnen signaleren als gevolg van
obstakels
• Wanneer de parkeerplaats uitkijkt op een straat en er auto's over die straat
rijden
C-HR_HV_OM_Europe_OM10576E.b ook Page 384 Thursday, March 15, 2018 4:01 PM

385
4
4-5. Gebruik van de ondersteunende systemen
Rijden
C-HR_HV_OM_Europe_OM10576E

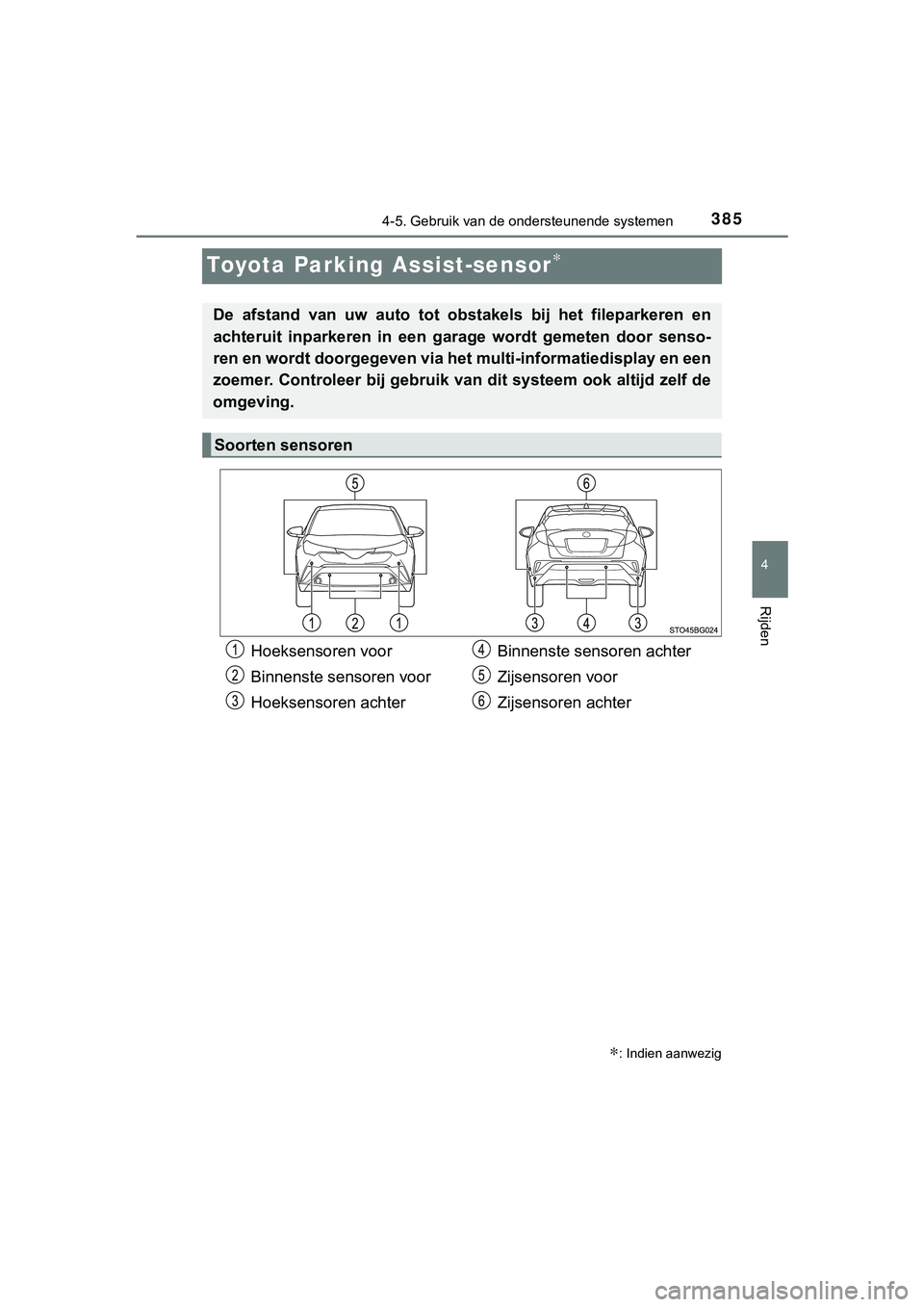

Toyota Parking Assist-sensor∗
∗: Indien aanwezig
De afstand van uw auto tot obstakels bij het fileparkeren en
achteruit inparkeren in een garage wordt gemeten door senso-
ren en wordt doorgegeven via het multi-informatiedisplay en een
zoemer. Controleer bij gebruik va n dit systeem ook altijd zelf de
omgeving.
Soorten sensoren
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter Binnenste sensoren achter
Zijsensoren voor
Zijsensoren achter
C-HR_HV_OM_Europe_OM10576E.b
ook Page 385 Thursday, March 15, 2018 4:01 PM

3864-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E

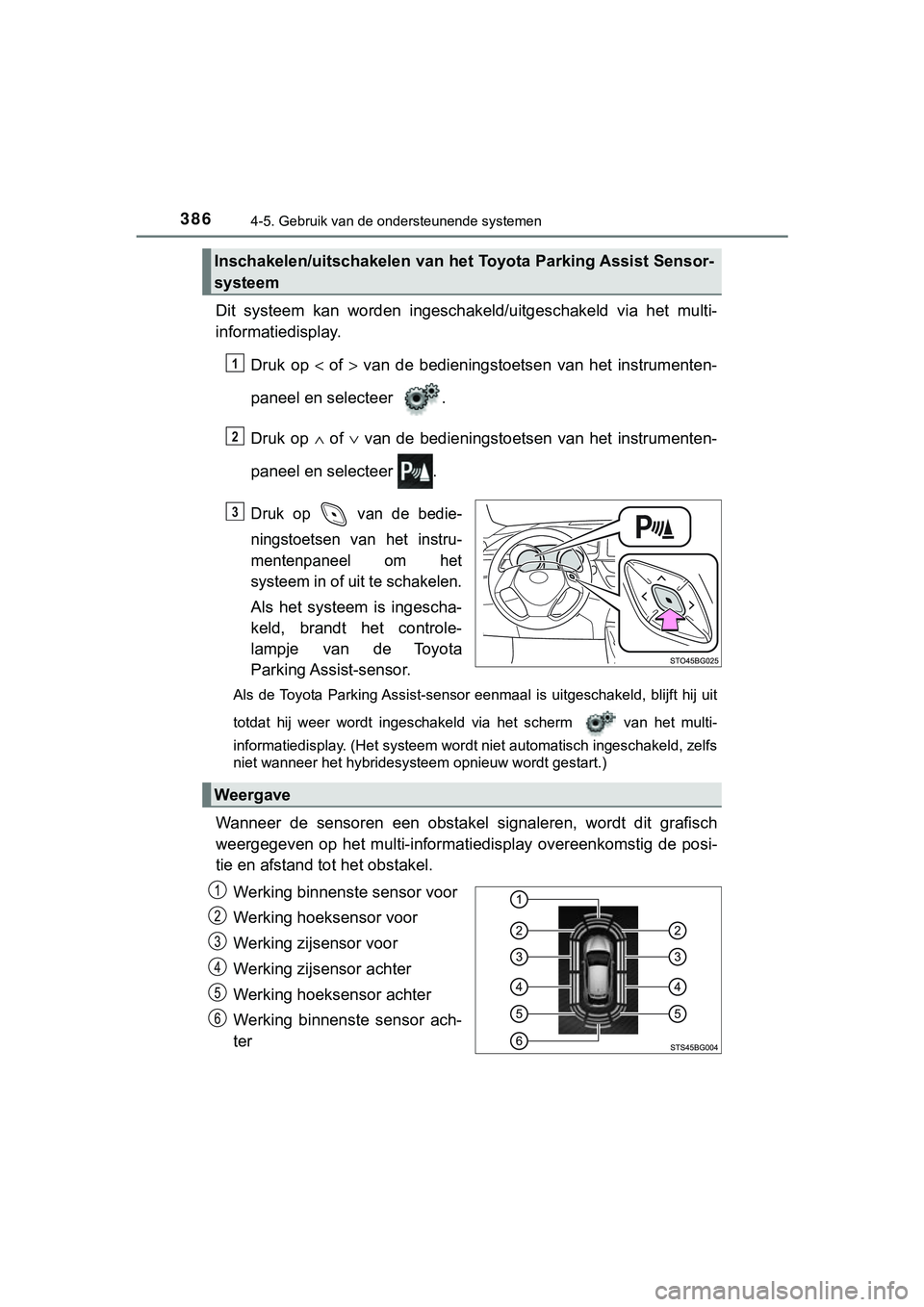

Dit systeem kan worden ingeschakeld/uitgeschakeld via het multi-
informatiedisplay.
Druk op < of > van de bedieningstoetsen van het instrumenten-
paneel en selecteer .
Druk op ∧ of ∨ van de bedieningstoetse n van het instrumenten-
paneel en selecteer .
Druk op van de bedie-
ningstoetsen van het instru-
mentenpaneel om het
systeem in of uit te schakelen.
Als het systeem is ingescha-
keld, brandt het controle-
lampje van de Toyota
Parking Assist-sensor.
Als de Toyota Parking Assist-sensor eenmaal is uitgeschakeld, b lijft hij uit
totdat hij weer wordt ingeschakeld via het scherm van het multi-
informatiedisplay. (Het systeem wordt niet automatisch ingescha keld, zelfs
niet wanneer het hybridesysteem opnieuw wordt gestart.)
Wanneer de sensoren een obstake l signaleren, wordt dit grafisch
weergegeven op het multi-informatiedisplay overeenkomstig de po si-
tie en afstand tot het obstakel.
Werking binnenste sensor voor
Werking hoeksensor voor
Werking zijsensor voor
Werking zijsensor achter
Werking hoeksensor achter
Werking binnenste sensor ach-
ter
Inschakelen/uitschakelen van het Toyota Parking Assist Sensor-
systeem
1
2
3
Weergave
C-HR_HV_OM_Europe_OM10576E.b ook Page 386 Thursday, March 15, 2018 4:01 PM

3874-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E

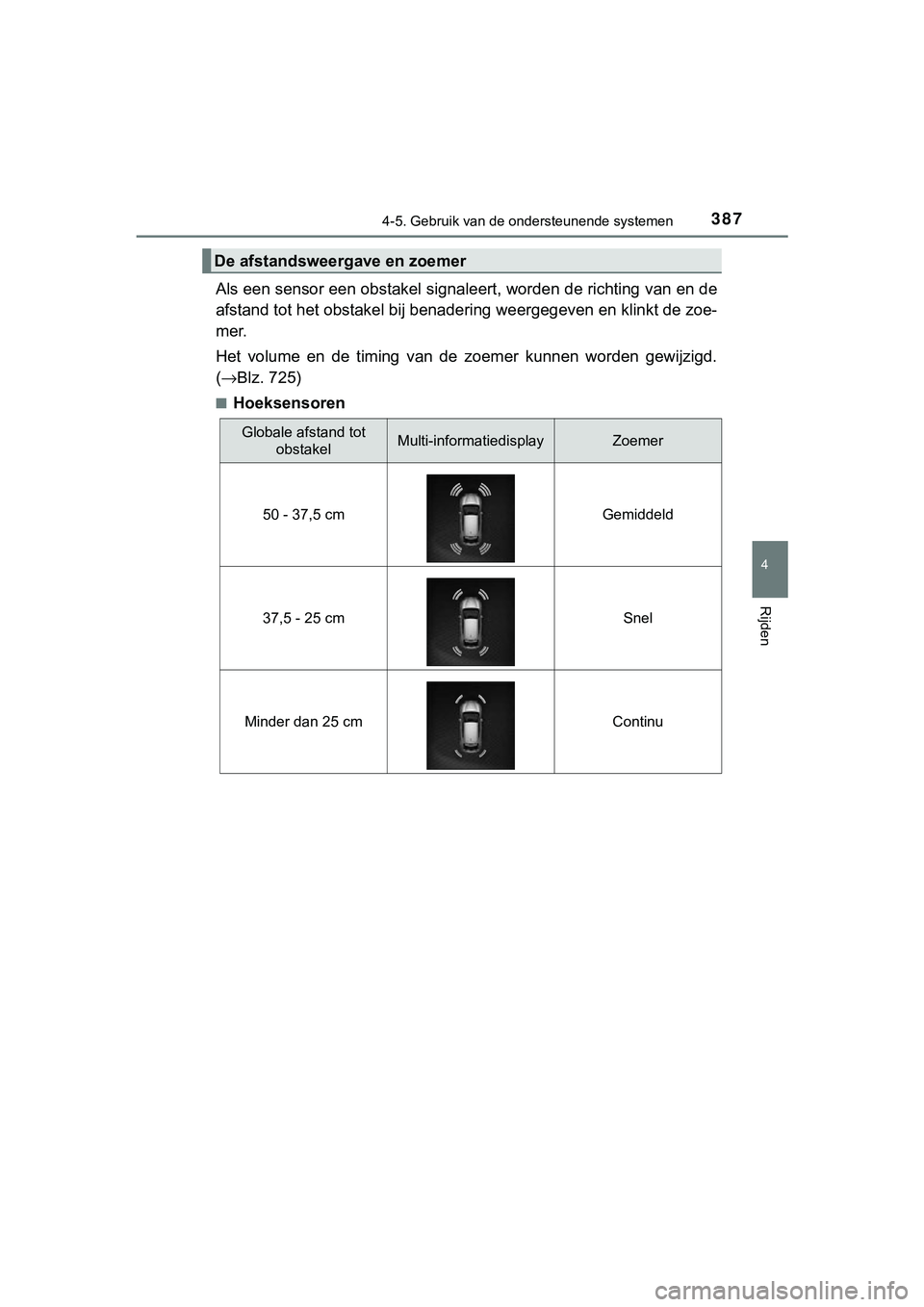

Als een sensor een obstakel signaleert, worden de richting van en de
afstand tot het obsta kel bij benadering weergegeven en klinkt d e zoe-
mer.
Het volume en de timing van de zoemer kunnen worden gewijzigd.
( → Blz. 725)
■Hoeksensoren
De afstandsweer gave en zoemer
Globale afstand tot
obstakelMulti-informatiedisplayZoemer
50 - 37,5 cm Gemiddeld
37,5 - 25 cm Snel
Minder dan 25 cm Continu
C-HR_HV_OM_Europe_OM10576E.b ook Page 387 Thursday, March 15, 2018 4:01 PM

3884-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E■

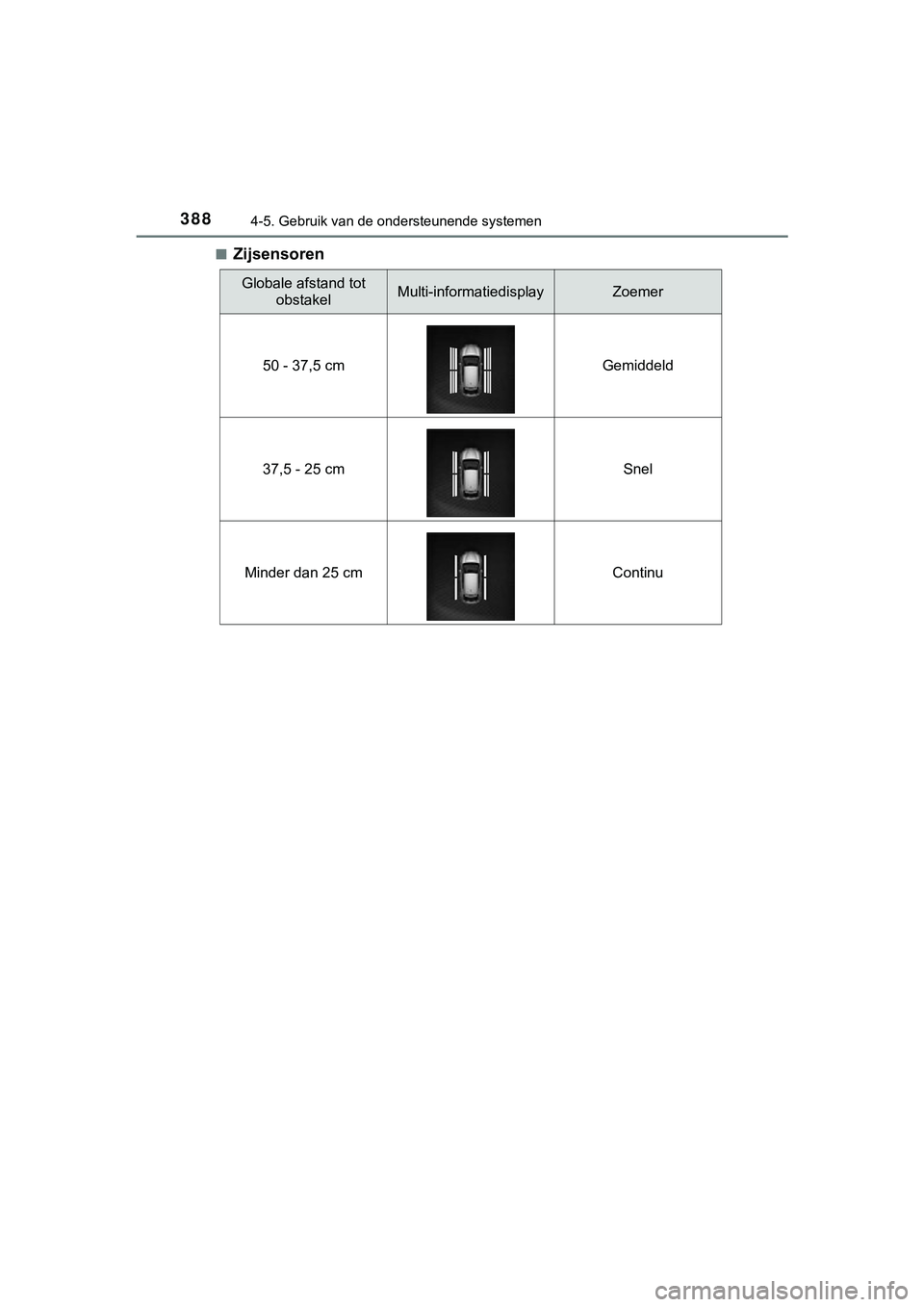

Zijsensoren
Globale afstand tot
obstakelMulti-informatiedisplayZoemer
50 - 37,5 cm Gemiddeld
37,5 - 25 cm Snel
Minder dan 25 cm Continu
C-HR_HV_OM_Europe_OM10576E.b ook Page 388 Thursday, March 15, 2018 4:01 PM

3894-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E■

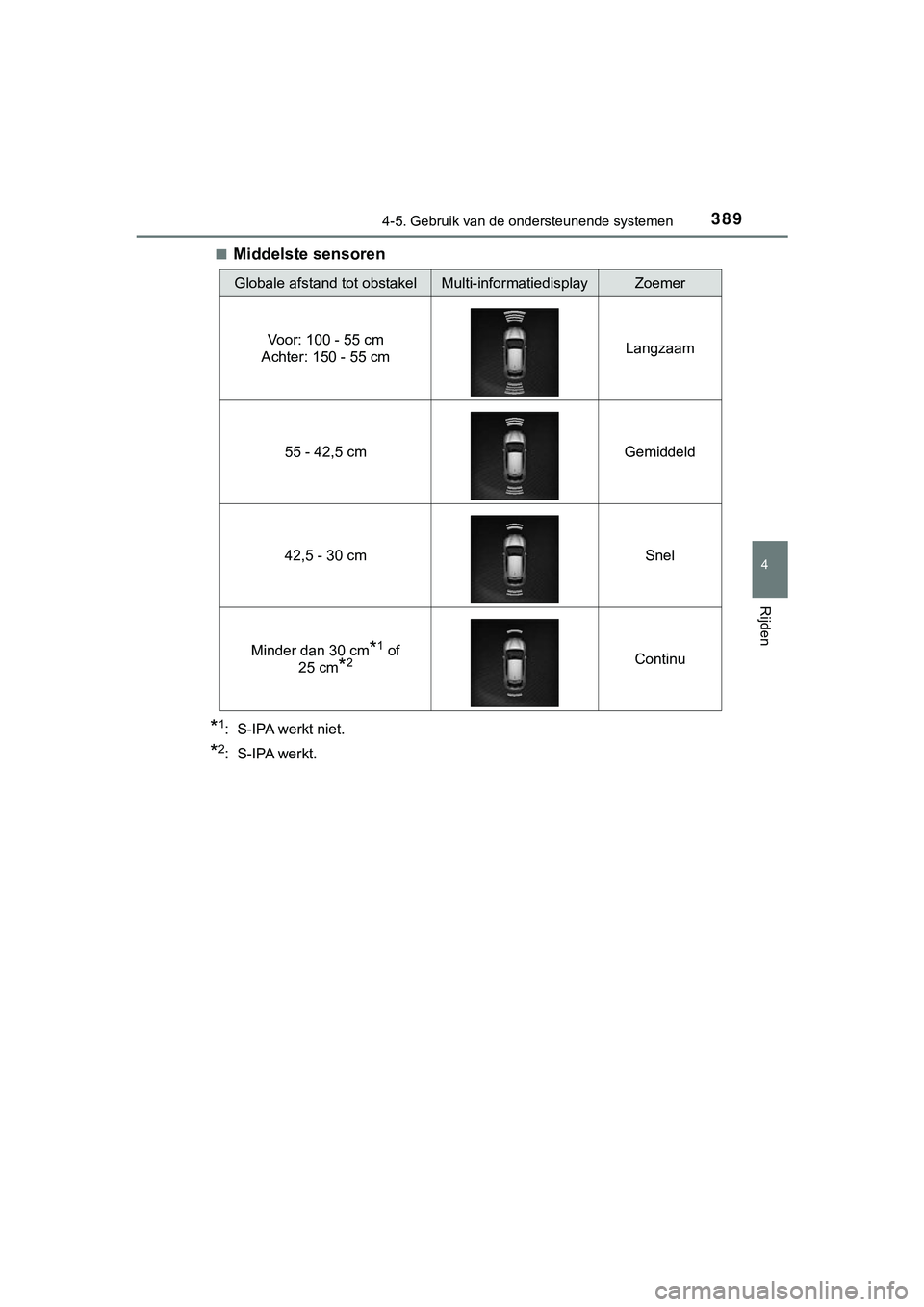

Middelste sensoren
*1: S-IPA werkt niet.
*2: S-IPA werkt.
Globale afstand tot obstakelMulti-informatiedisplayZoemer
Voor: 100 - 55 cm
Achter: 150 - 55 cm Langzaam
55 - 42,5 cm Gemiddeld
42,5 - 30 cm Snel
Minder dan 30 cm
*1 of
25 cm
*2 Continu
C-HR_HV_OM_Europe_OM10576E.b
ook Page 389 Thursday, March 15, 2018 4:01 PM
