TOYOTA C_HR HYBRID 2018 Instructieboekje (in Dutch)

4004-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E■

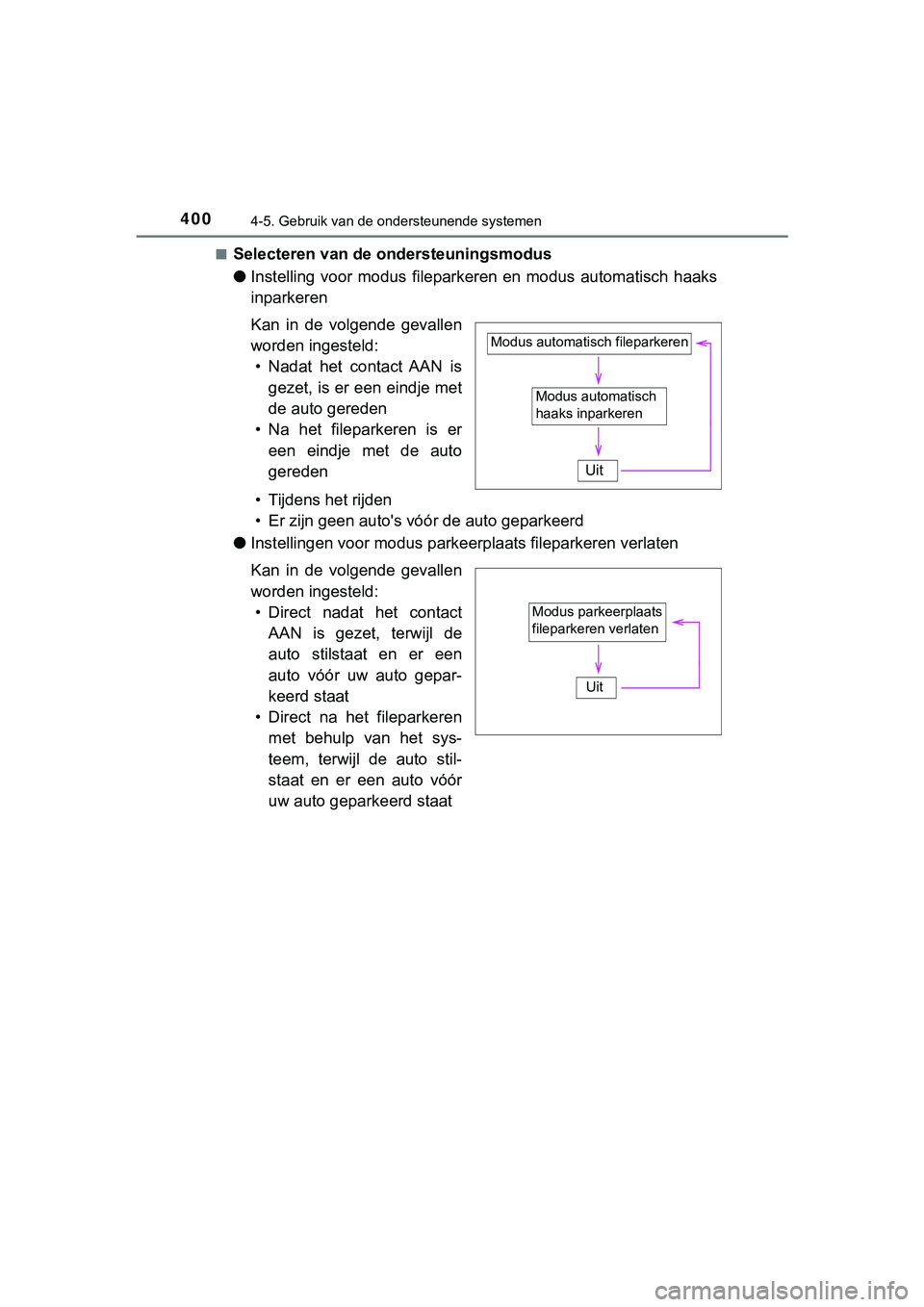

Selecteren van de ondersteuningsmodus
●
Instelling voor modus fileparke ren en modus automatisch haaks
inparkeren
Kan in de volgende gevallen
worden ingesteld: • Nadat het contact AAN is gezet, is er een eindje met
de auto gereden
• Na het fileparkeren is er een eindje met de auto
gereden
• Tijdens het rijden
• Er zijn geen auto's vó ór de auto geparkeerd
● Instellingen voor modus parkeerplaats fileparkeren verlaten
Kan in de volgende gevallen
worden ingesteld: • Direct nadat het contact AAN is gezet, terwijl de
auto stilstaat en er een
auto vóór uw auto gepar-
keerd staat
• Direct na het fileparkeren met behulp van het sys-
teem, terwijl de auto stil-
staat en er een auto vóór
uw auto geparkeerd staat
Modus automatisch
haaks inparkeren
Modus automatisch fileparkeren
Uit
Modus parkeerplaats
fileparkeren verlaten
Uit
C-HR_HV_OM_Europe_OM10576E.b ook Page 400 Thursday, March 15, 2018 4:01 PM

4014-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E

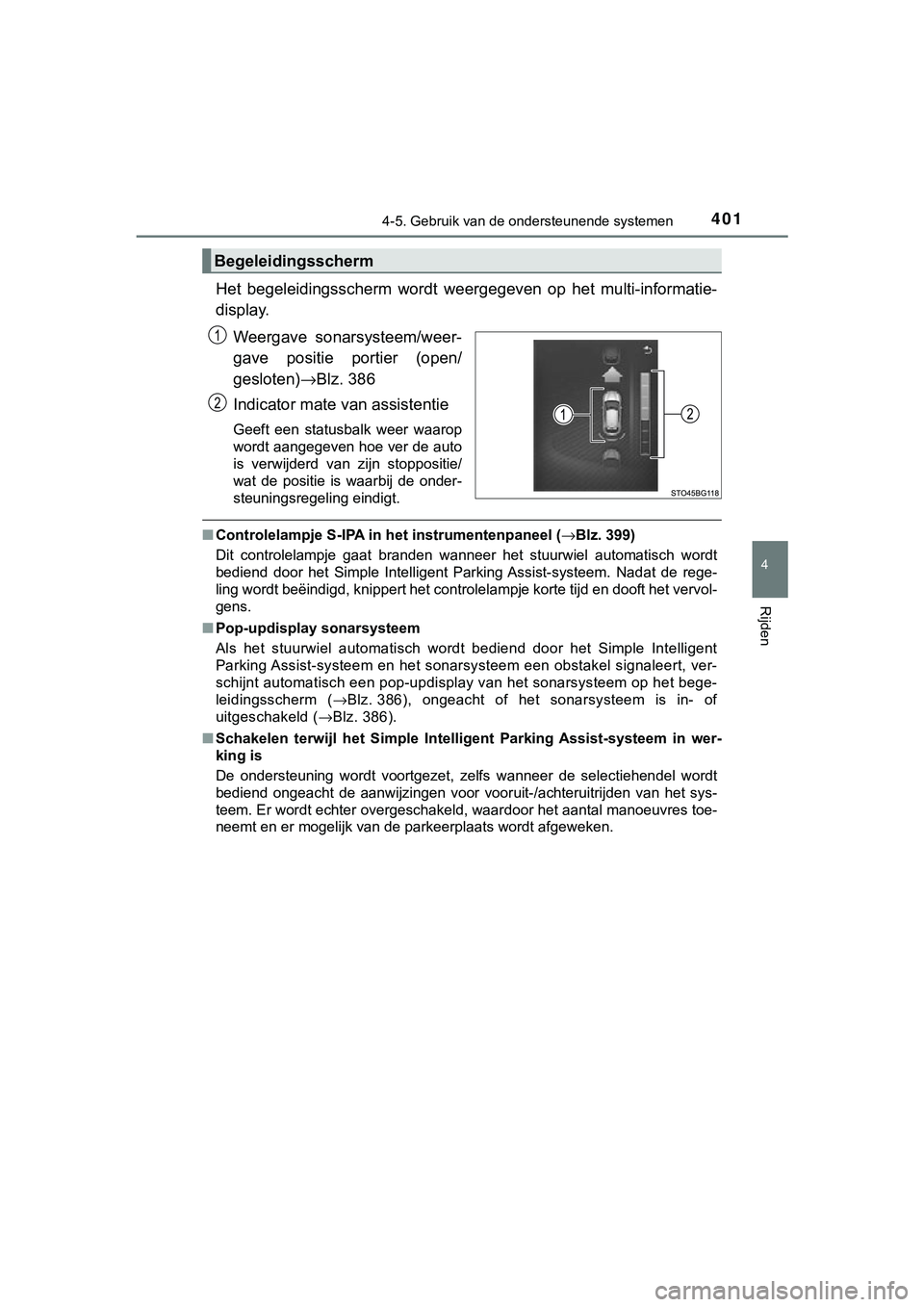

Het begeleidingsscherm wordt weergegeven op het multi-informatie-
display.
Weergave sonarsysteem/weer-
gave positie portier (open/
gesloten) →Blz. 386
Indicator mate van assistentie
Geeft een statusbalk weer waarop
wordt aangegeven hoe ver de auto
is verwijderd van zijn stoppositie/
wat de positie is waarbij de onder-
steuningsregeling eindigt.
■ Controlelampje S-IPA in het instrumentenpaneel ( →Blz. 399)
Dit controlelampje gaat branden wanneer het stuurwiel automatis ch wordt
bediend door het Simple Intelligent Parking Assist-systeem. Nad at de rege-
ling wordt beëindigd, knippert het controlelampje korte tijd en dooft het vervol-
gens.
■ Pop-updisplay sonarsysteem
Als het stuurwiel automatisch wordt bediend door het Simple Int elligent
Parking Assist-systeem en het sonarsysteem een obstakel signale ert, ver-
schijnt automatisch een pop-updisplay van het sonarsysteem op h et bege-
leidingsscherm ( →Blz. 386), ongeacht of het sonarsysteem is in- of
uitgeschakeld ( →Blz. 386).
■ Schakelen terwijl het Simple Intelligent Parking Assist-systeem in wer-
king is
De ondersteuning wordt voortgezet, zelfs wanneer de selectiehen del wordt
bediend ongeacht de aanwijzingen voor vooruit-/achteruitrijden van het sys-
teem. Er wordt echter overgeschakeld, waardoor het aantal manoeuvres toe-
neemt en er mogelijk van de parkeerplaats wordt afgeweken.
Begeleidingsscherm
C-HR_HV_OM_Europe_OM10576E.b ook Page 401 Thursday, March 15, 2018 4:01 PM

4024-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E■

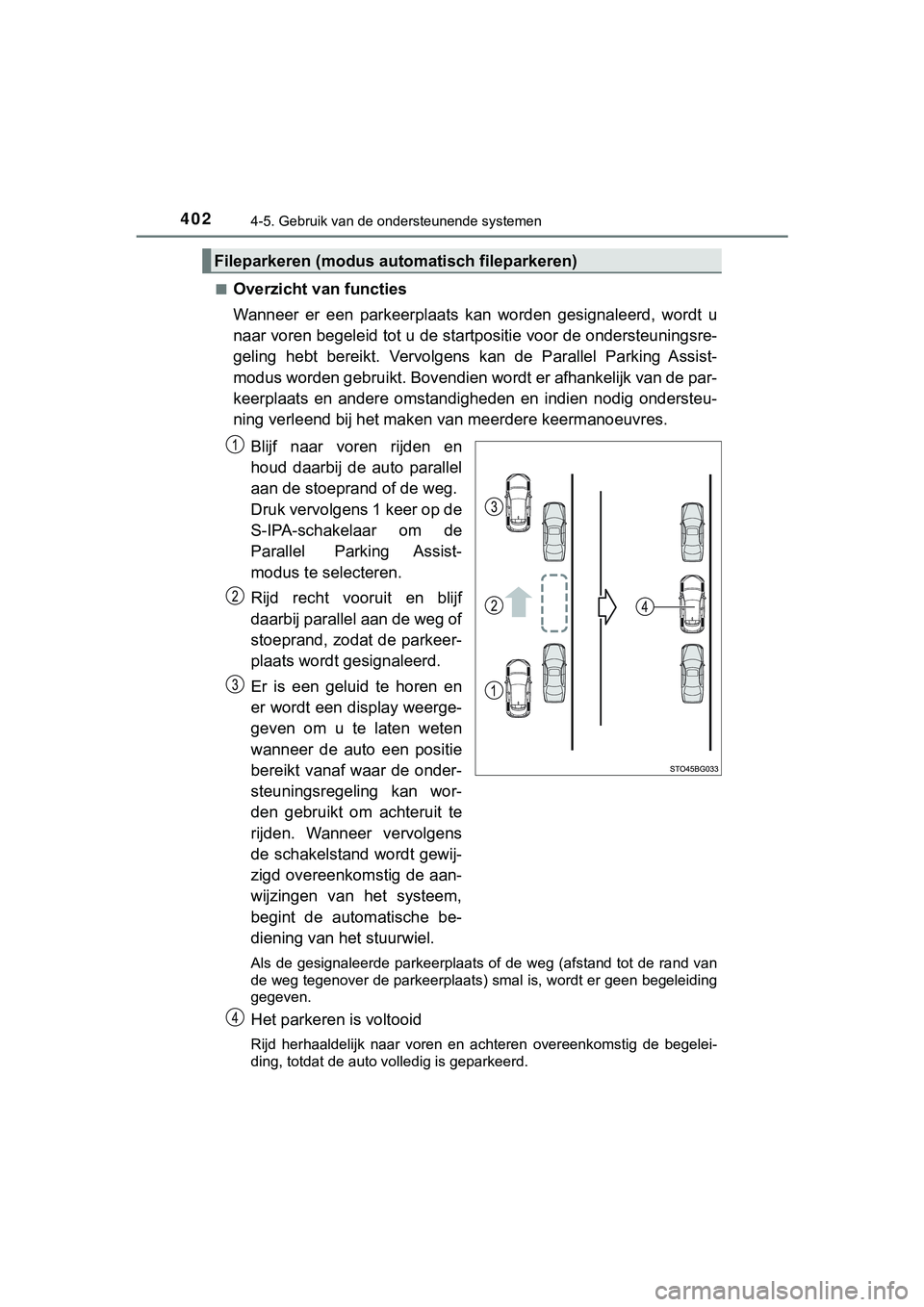

Overzicht van functies
Wanneer er een parkeerplaats kan worden gesignaleerd, wordt u
naar voren begeleid tot u de startpositie voor de ondersteuning
sre-
geling hebt bereikt. Vervolgens kan de Parallel Parking Assist-
modus worden gebr uikt. Bovendien wordt er afhankelijk van de pa r-
keerplaats en andere omstandigheden en indien nodig ondersteu-
ning verleend bij het maken van meerdere keermanoeuvres.
Blijf naar voren rijden en
houd daarbij de auto parallel
aan de stoeprand of de weg.
Druk vervolgens 1 keer op de
S-IPA-schakelaar om de
Parallel Parking Assist-
modus te selecteren.
Rijd recht vooruit en blijf
daarbij parallel aan de weg of
stoeprand, zodat de parkeer-
plaats wordt gesignaleerd.
Er is een geluid te horen en
er wordt een display weerge-
geven om u te laten weten
wanneer de auto een positie
bereikt vanaf waar de onder-
steuningsregeling kan wor-
den gebruikt om achteruit te
rijden. Wanneer vervolgens
de schakelstand wordt gewij-
zigd overeenkomstig de aan-
wijzingen van het systeem,
begint de automatische be-
diening van het stuurwiel.
Als de gesignaleerde parkeerplaats of de weg (afstand tot de ra nd van
de weg tegenover de parkeerplaats) smal is, wordt er geen begel eiding
gegeven.
Het parkeren is voltooid
Rijd herhaaldelijk naar voren en achteren overeenkomstig de beg elei-
ding, totdat de auto volledig is geparkeerd.
Fileparkeren (modus automatisch fileparkeren)
C-HR_HV_OM_Europe_OM10576E.b ook Page 402 Thursday, March 15, 2018 4:01 PM

4034-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E■

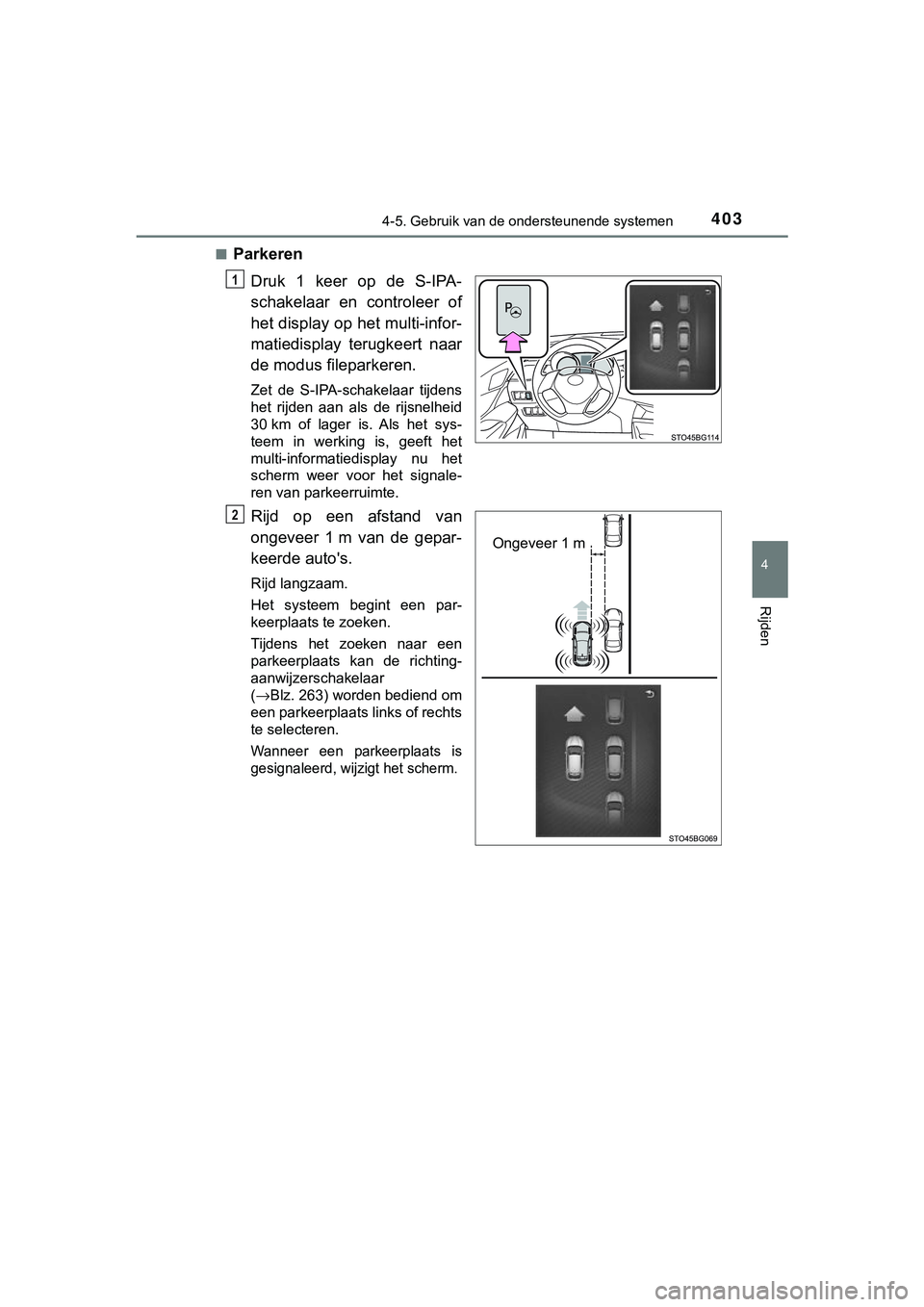

Parkeren
Druk 1 keer op de S-IPA-
schakelaar en controleer of
het display op het multi-infor-
matiedisplay terugkeert naar
de modus fileparkeren.
Zet de S-IPA-schakelaar tijdens
het rijden aan als de rijsnelheid
30 km of lager is. Als het sys-
teem in werking is, geeft het
multi-informatiedisplay nu het
scherm weer voor het signale-
ren van parkeerruimte.
Rijd op een afstand van
ongeveer 1 m van de gepar-
keerde auto's.
Rijd langzaam.
Het systeem begint een par-
keerplaats te zoeken.
Tijdens het zoeken naar een
parkeerplaats kan de richting-
aanwijzerschakelaar
(→Blz. 263) worden bediend om
een parkeerplaats links of rechts
te selecteren.
Wanneer een parkeerplaats is
gesignaleerd, wijzigt het scherm.
1
Ongeveer 1 m
O
C-HR_HV_OM_Europe_OM10576E.b ook Page 403 Thursday, March 15, 2018 4:01 PM

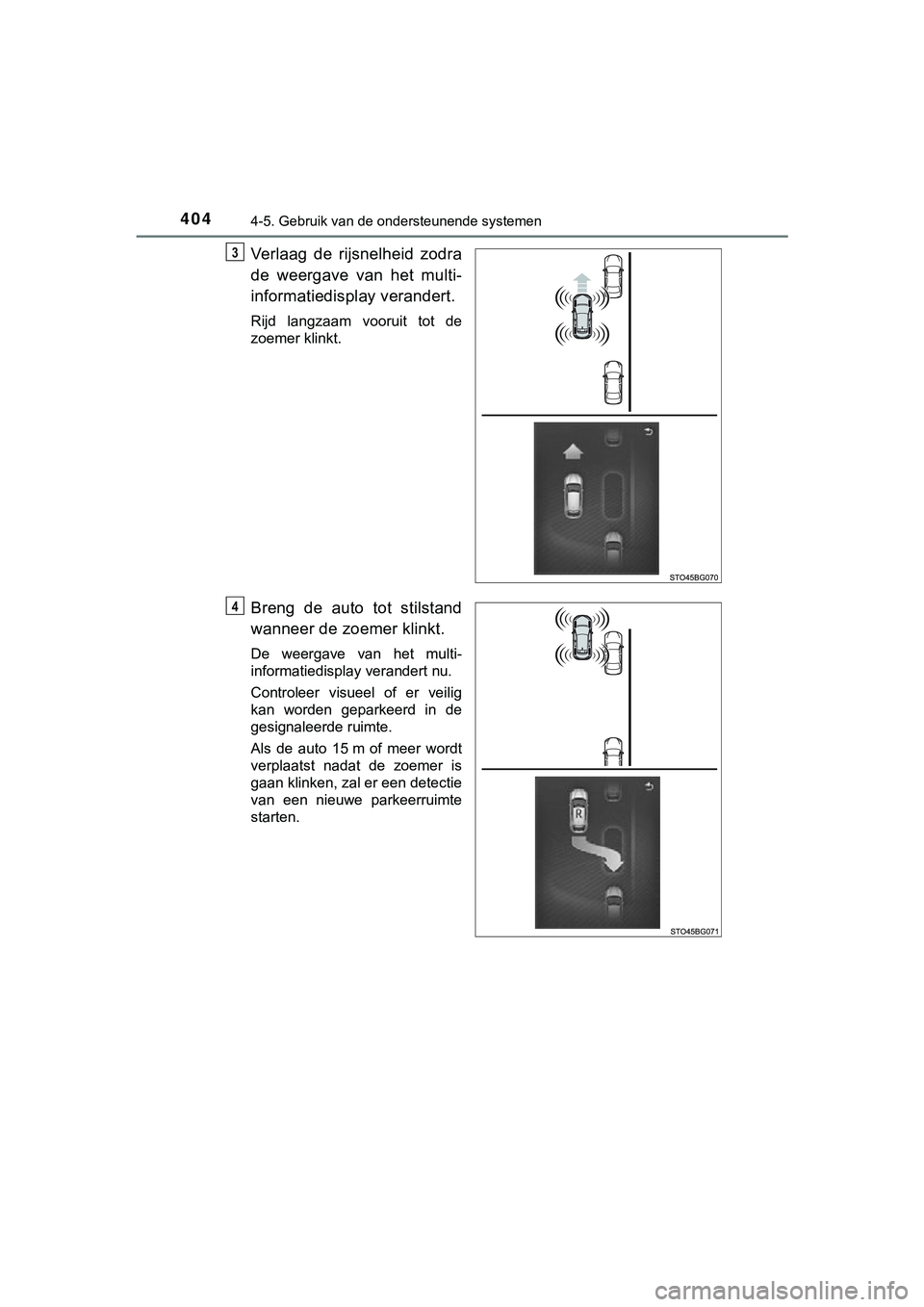

4044-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E
Verlaag de rijsnelheid zodra
de weergave van het multi-
informatiedisplay verandert.
Rijd langzaam vooruit tot de
zoemer klinkt.
Breng de auto tot stilstand
wanneer de zoemer klinkt.
De weergave van het multi-
informatiedisplay verandert nu.
Controleer visueel of er veilig
kan worden geparkeerd in de
gesignaleerde ruimte.
Als de auto 15 m of meer wordt
verplaatst nadat de zoemer is
gaan klinken, zal er een detectie
van een nieuwe parkeerruimte
starten.
3
4
C-HR_HV_OM_Europe_OM10576E.book Page 404 Thursday, March 15, 2018 4:01 PM

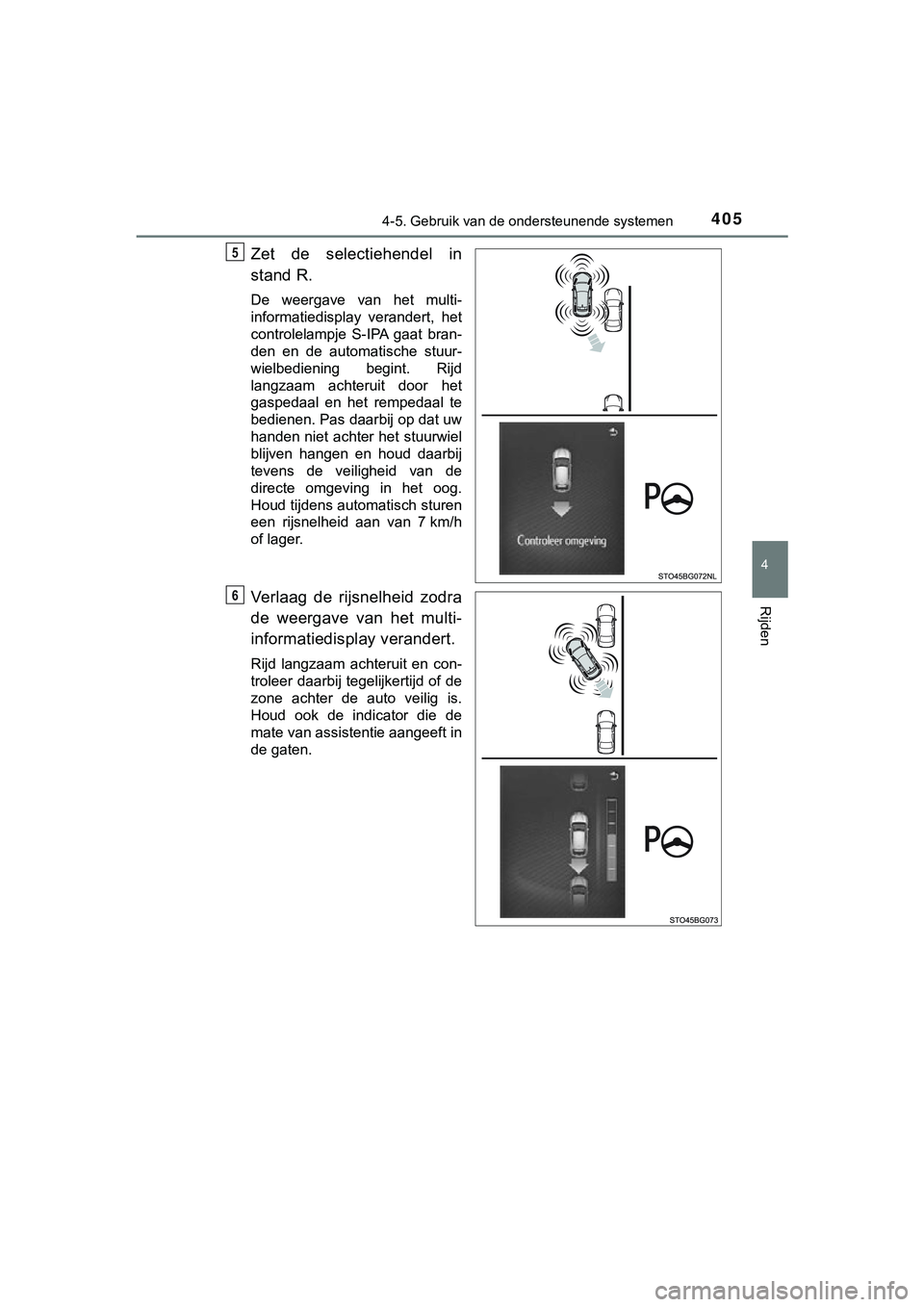

4054-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E
Zet de selectiehendel in
stand R.
De weergave van het multi-
informatiedisplay verandert, het
controlelampje S-IPA gaat bran-
den en de automatische stuur-
wielbediening begint. Rijd
langzaam achteruit door het
gaspedaal en het rempedaal te
bedienen. Pas daarbij op dat uw
handen niet achter het stuurwiel
blijven hangen en houd daarbij
tevens de veiligheid van de
directe omgeving in het oog.
Houd tijdens automatisch sturen
een rijsnelheid aan van 7 km/h
of lager.
Verlaag de rijsnelheid zodra
de weergave van het multi-
informatiedisplay verandert.
Rijd langzaam achteruit en con-
troleer daarbij tegelijkertijd of de
zone achter de auto veilig is.
Houd ook de indicator die de
mate van assistentie aangeeft in
de gaten.
5
6
C-HR_HV_OM_Europe_OM10576E.book Page 405 Thursday, March 15, 2018 4:01 PM

4064-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E

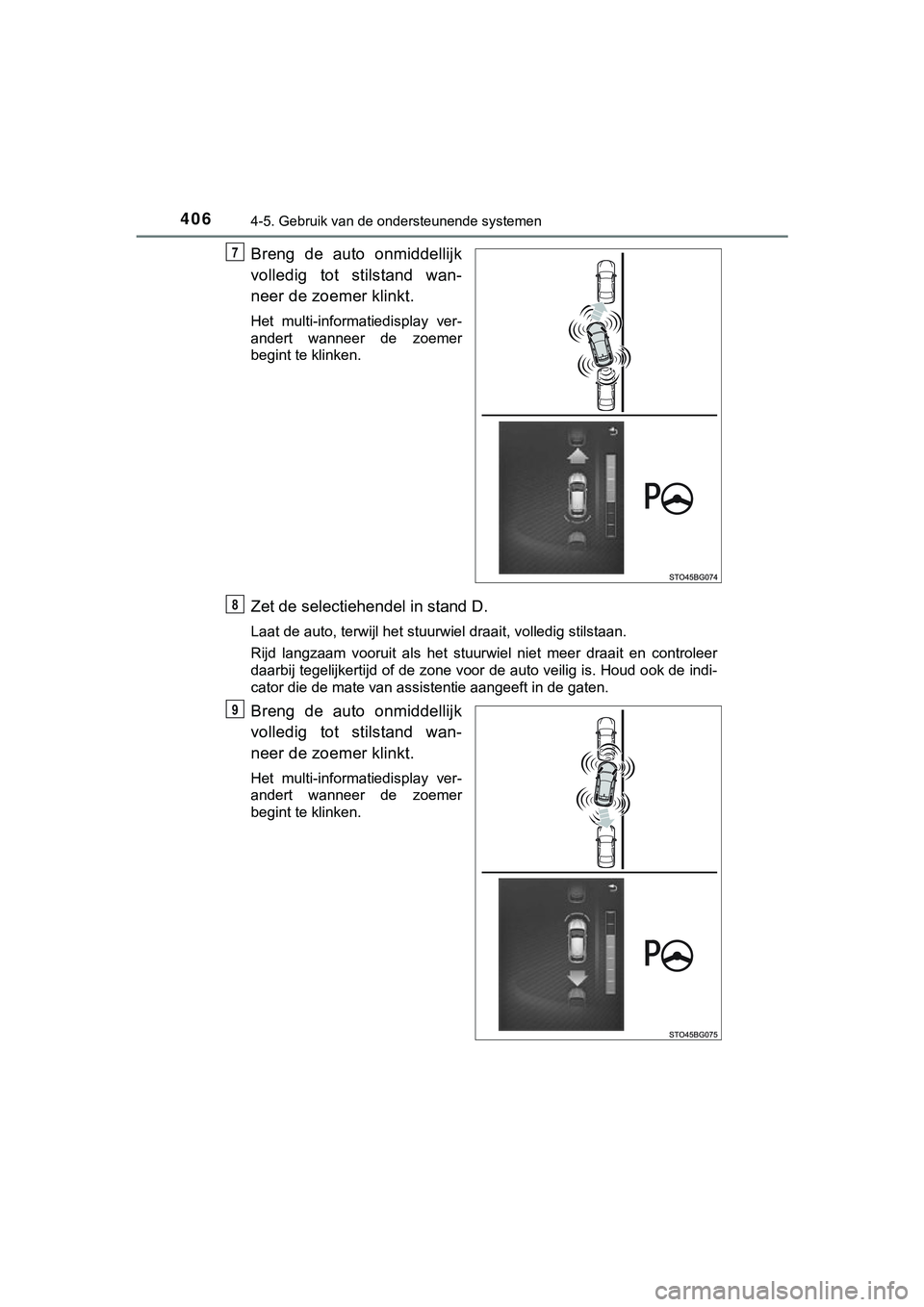

Breng de auto onmiddellijk
volledig tot stilstand wan-
neer de zoemer klinkt.
Het multi-informatiedisplay ver-
andert wanneer de zoemer
begint te klinken.
Zet de selectiehendel in stand D.
Laat de auto, terwijl het stuurwiel draait, volledig stilstaan.
Rijd langzaam vooruit als het stuurwiel niet meer draait en con troleer
daarbij tegelijkertijd of de zone voor de auto veilig is. Houd ook de indi-
cator die de mate van assistentie aangeeft in de gaten.
Breng de auto onmiddellijk
volledig tot stilstand wan-
neer de zoemer klinkt.
Het multi-informatiedisplay ver-
andert wanneer de zoemer
begint te klinken.
7
8
9
C-HR_HV_OM_Europe_OM10576E.b ook Page 406 Thursday, March 15, 2018 4:01 PM

4074-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E

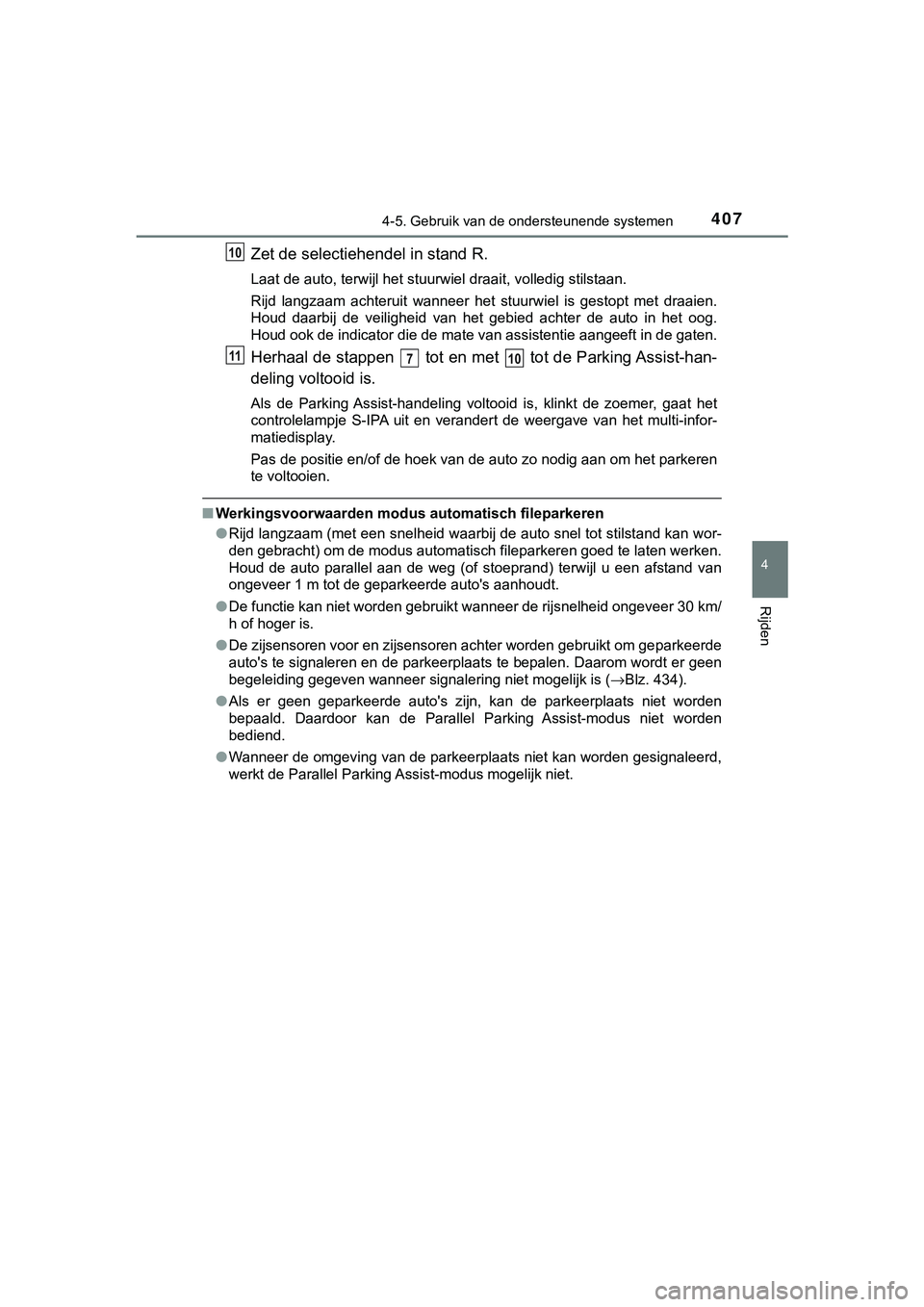

Zet de selectiehendel in stand R.
Laat de auto, terwijl het stuurwiel draait, volledig stilstaan.
Rijd langzaam achteruit wanneer het stuurwiel is gestopt met dr aaien.
Houd daarbij de veiligheid van het gebied achter de auto in het oog.
Houd ook de indicator die de mate van assistentie aangeeft in d e gaten.
Herhaal de stappen tot en met tot de Parking Assist-han-
deling voltooid is.
Als de Parking Assist-handeling voltooid is, klinkt de zoemer, gaat het
controlelampje S-IPA uit en verandert de weergave van het multi-infor-
matiedisplay.
Pas de positie en/of de hoek van de auto zo nodig aan om het pa rkeren
te voltooien.
■ Werkingsvoorwaarden modus automatisch fileparkeren
● Rijd langzaam (met een snelheid waarbij de auto snel tot stilst and kan wor-
den gebracht) om de modus automatisch fileparkeren goed te late n werken.
Houd de auto parallel aan de weg (of stoeprand) terwijl u een a fstand van
ongeveer 1 m tot de geparkeerde auto's aanhoudt.
● De functie kan niet worden gebruikt wanneer de rijsnelheid onge veer 30 km/
h of hoger is.
● De zijsensoren voor en zijsensoren achter worden gebruikt om ge parkeerde
auto's te signaleren en de parkeerplaats te bepalen. Daarom wor dt er geen
begeleiding gegeven wanneer signalering niet mogelijk is ( →Blz. 434).
● Als er geen geparkeerde auto's zijn, kan de parkeerplaats niet worden
bepaald. Daardoor kan de Parallel Parking Assist-modus niet wor den
bediend.
● Wanneer de omgeving van de parkeerplaats niet kan worden gesign aleerd,
werkt de Parallel Parking Assist-modus mogelijk niet.
10
11710
C-HR_HV_OM_Europe_OM10576E.b ook Page 407 Thursday, March 15, 2018 4:01 PM

4084-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E

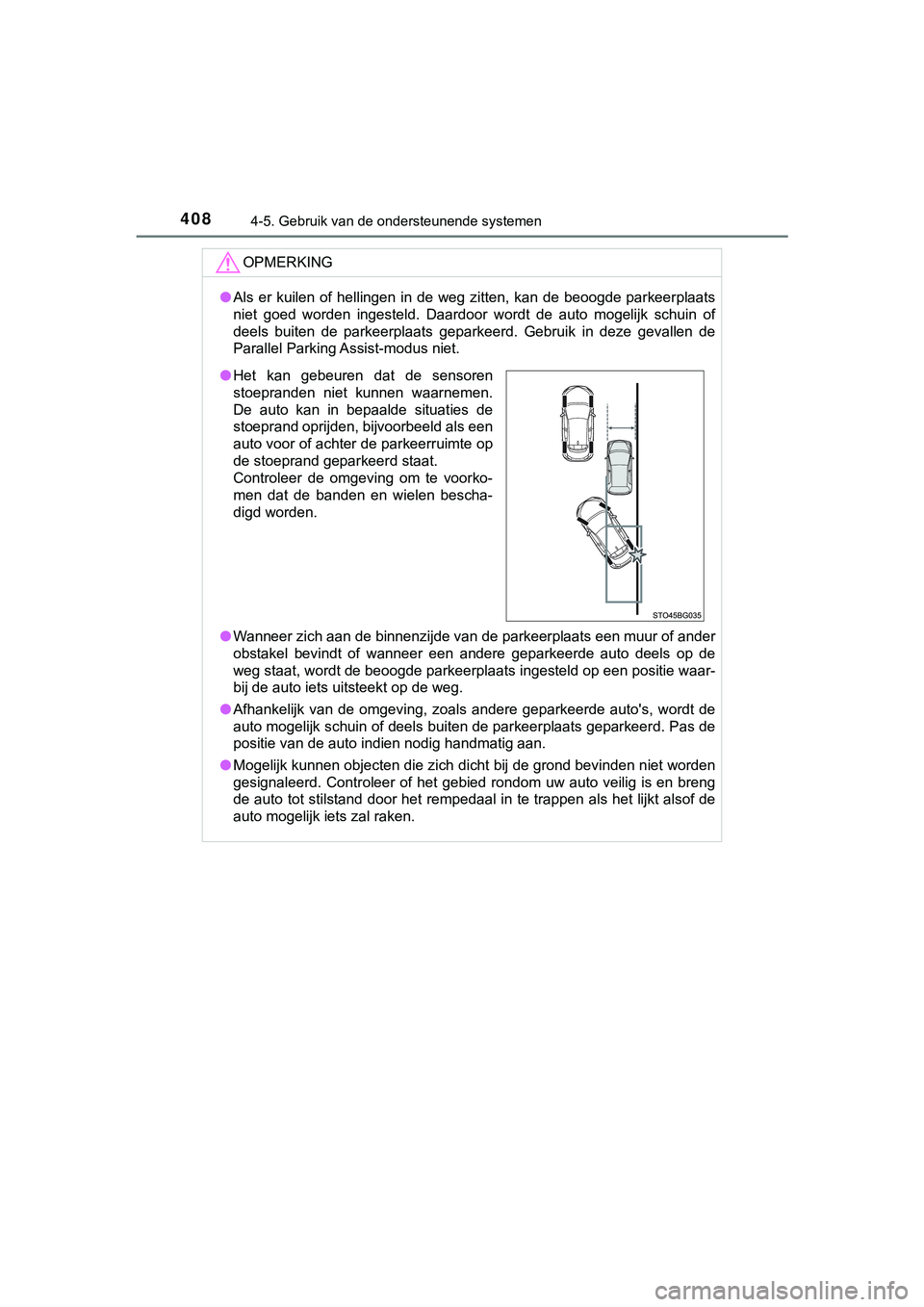

OPMERKING
●Als er kuilen of hellingen in de weg zitten, kan de beoogde parkeerplaats
niet goed worden ingesteld. Daardoor wordt de auto mogelijk schuin of
deels buiten de parkeerplaats geparkeerd. Gebruik in deze gevallen de
Parallel Parking Assist-modus niet.
● Wanneer zich aan de binnenzijde van de parkeerplaats een muur of ander
obstakel bevindt of wanneer een andere geparkeerde auto deels o p de
weg staat, wordt de beoogde parkeerplaats ingesteld op een positie waar-
bij de auto iets uitsteekt op de weg.
● Afhankelijk van de omgeving, zoals andere geparkeerde auto's, w ordt de
auto mogelijk schuin of deels buiten de parkeerplaats geparkeerd. Pas de
positie van de auto indien nodig handmatig aan.
● Mogelijk kunnen objecten die zich dicht bij de grond bevinden n iet worden
gesignaleerd. Controleer of het gebied rondom uw auto veilig is en breng
de auto tot stilstand door het rempedaal in te trappen als het lijkt alsof de
auto mogelijk iets zal raken.
● Het kan gebeuren dat de sensoren
stoepranden niet kunnen waarnemen.
De auto kan in bepaalde situaties de
stoeprand oprijden, bijvoorbeeld als een
auto voor of achter de parkeerruimte op
de stoeprand geparkeerd staat.
Controleer de omgeving om te voorko-
men dat de banden en wielen bescha-
digd worden.
C-HR_HV_OM_Europe_OM10576E.b ook Page 408 Thursday, March 15, 2018 4:01 PM

4094-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E■

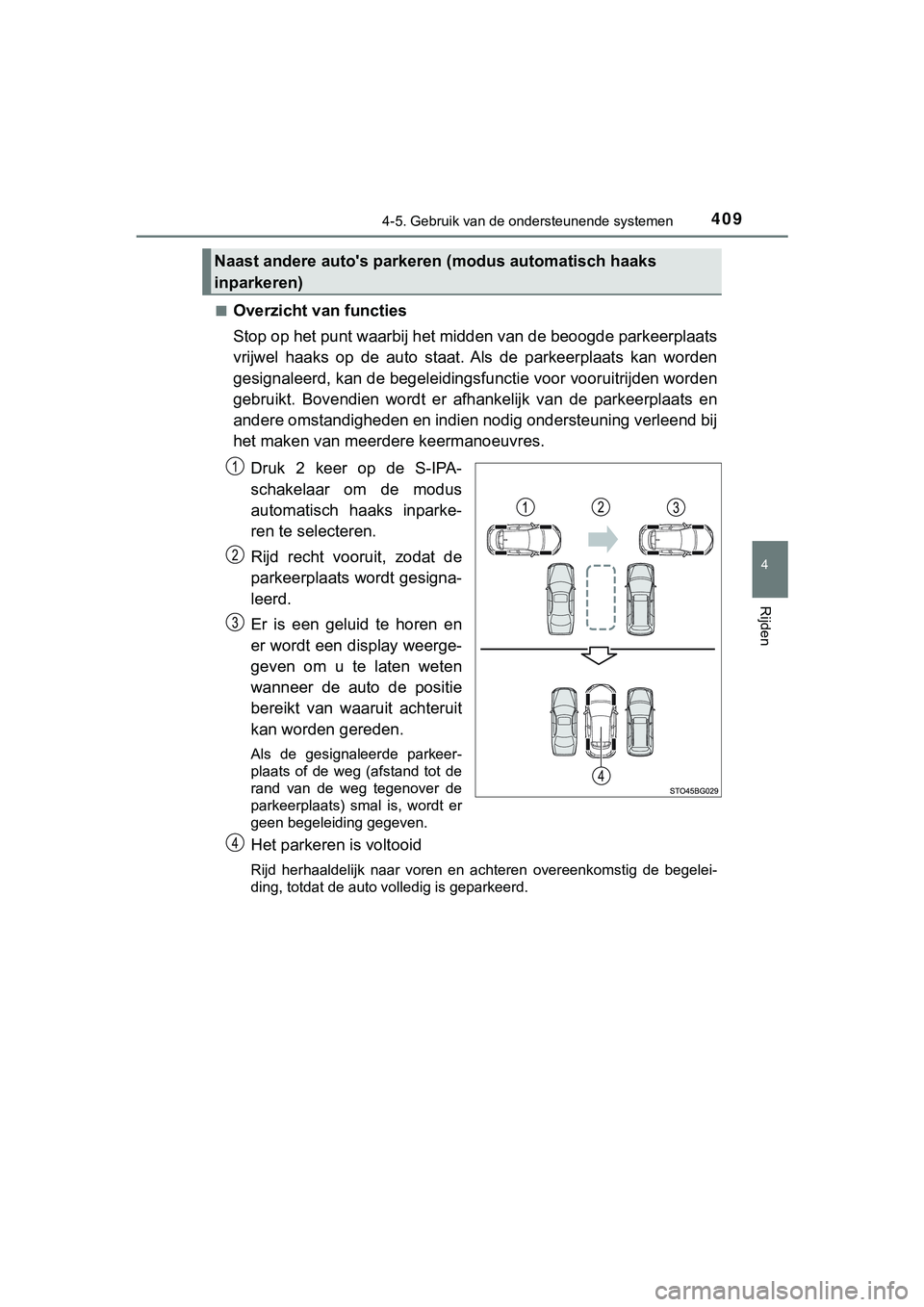

Overzicht van functies
Stop op het punt waarbij het midden van de beoogde parkeerplaat
s
vrijwel haaks op de auto staat. Als de parkeerplaats kan worden
gesignaleerd, kan de begeleiding sfunctie voor vooruitrijden worden
gebruikt. Bovendien wordt er afhankelijk van de parkeerplaats e n
andere omstandigheden en indien nodig ondersteuning verleend bi j
het maken van meerdere keermanoeuvres.
Druk 2 keer op de S-IPA-
schakelaar om de modus
automatisch haaks inparke-
ren te selecteren.
Rijd recht vooruit, zodat de
parkeerplaats wordt gesigna-
leerd.
Er is een geluid te horen en
er wordt een display weerge-
geven om u te laten weten
wanneer de auto de positie
bereikt van waaruit achteruit
kan worden gereden.
Als de gesignaleerde parkeer-
plaats of de weg (afstand tot de
rand van de weg tegenover de
parkeerplaats) smal is, wordt er
geen begeleiding gegeven.
Het parkeren is voltooid
Rijd herhaaldelijk naar voren en achteren overeenkomstig de beg elei-
ding, totdat de auto volledig is geparkeerd.
Naast andere auto's parkeren (modus automatisch haaks
inparkeren)
C-HR_HV_OM_Europe_OM10576E.b ook Page 409 Thursday, March 15, 2018 4:01 PM
